GEBRUIKSAANWIJZING F 410 RG L1 6N GRAM

Gebruiksanwijzing NL 50

Bruksanvisning S 61

GRAM

765041329 rev 001

DK Indhold

Opstilling....5

Tilslutning....8

Igangsætning 9

Temperaturindstilling....10

Temperaturalarm 10

Fejlkoder 11

Afrimning....11

Tastaturlås....12

Belysning 12

Vending af dør 13

Rengøring....13

Service....14

Bortskaffelse 15

UK Contents

Installation....16

Aansluiten van de kast....53

Start 53

Temperatuurinstelling 54

Temperatuuralarm 54

Foutcodes....56

Ontdooien 56

Toetsenslot 57

Verlichting 57

Omkeren van de deur 58

Reinigen....59

Service....60

Verwijderen....60

S nehåll

Uppställning 61

Anslutning 64

lgångsättning 64

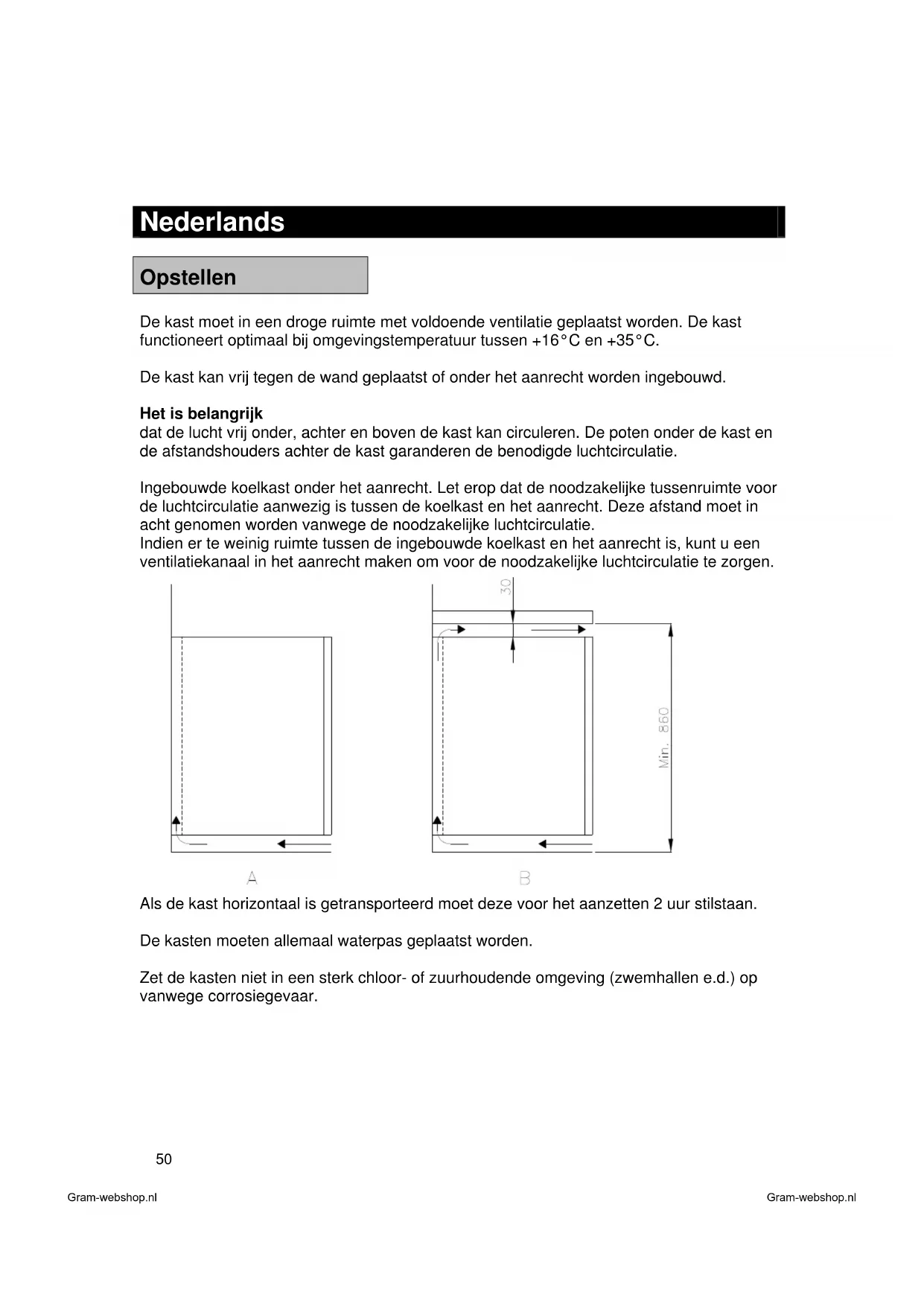

De kast moet in een droge ruimte met voldoende ventilatie geplaatst worden. De kast functioneert optimaal bij omgevingstemperatuur tussen +16°C en +35°C.

De kast kan vrij tegen de wand geplaatst of onder het aanrecht worden ingebouwd.

Het is belangrijk

dat de lucht vrij onder, achter en boven de kast kan circuleren. De poten onder de kast en de afstandshouders achter de kast garanderen de benodigde luchtcirculatie.

Ingebouwde koelkast onder het aanrecht. Let erop dat de noodzakelijke tussenruimte voor de luchtcirculatie aanwezig is tussen de koelkast en het aanrecht. Deze afstand moet in acht genomen worden vanwege de noodzakelijke luchtcirculatie.

Indien er te weinig ruimte tussen de ingebouwde koelkast en het aanrecht is, kunt u een ventilatiekanaal in het aanrecht maken om voor de noodzakelijke luchtcirculatie te zorgen.

Als de kast horizontaal is getransporteerd moet deze voor het aanzetten 2 uur stilstaan.

De kasten moeten allemaal waterpas geplaatst worden.

Zet de kasten niet in een sterk chloor- of zuurhoudende omgeving (zwemhallen e.d.) op vanwege corrosiegevaar.

Belangrijk!

Teneinde een optimale luchtcirculatie in de kast te verkrijgen is het aan te bevelen een draadrooster in laagste positie in de kast te monteren. Producten welke op de bodem van de kast worden geplaatst kunnen de luchtcirculatie verstoren.

Beschadig het koelcircuit niet.

Gebruik geen elektrische apparaten binnen in de kast

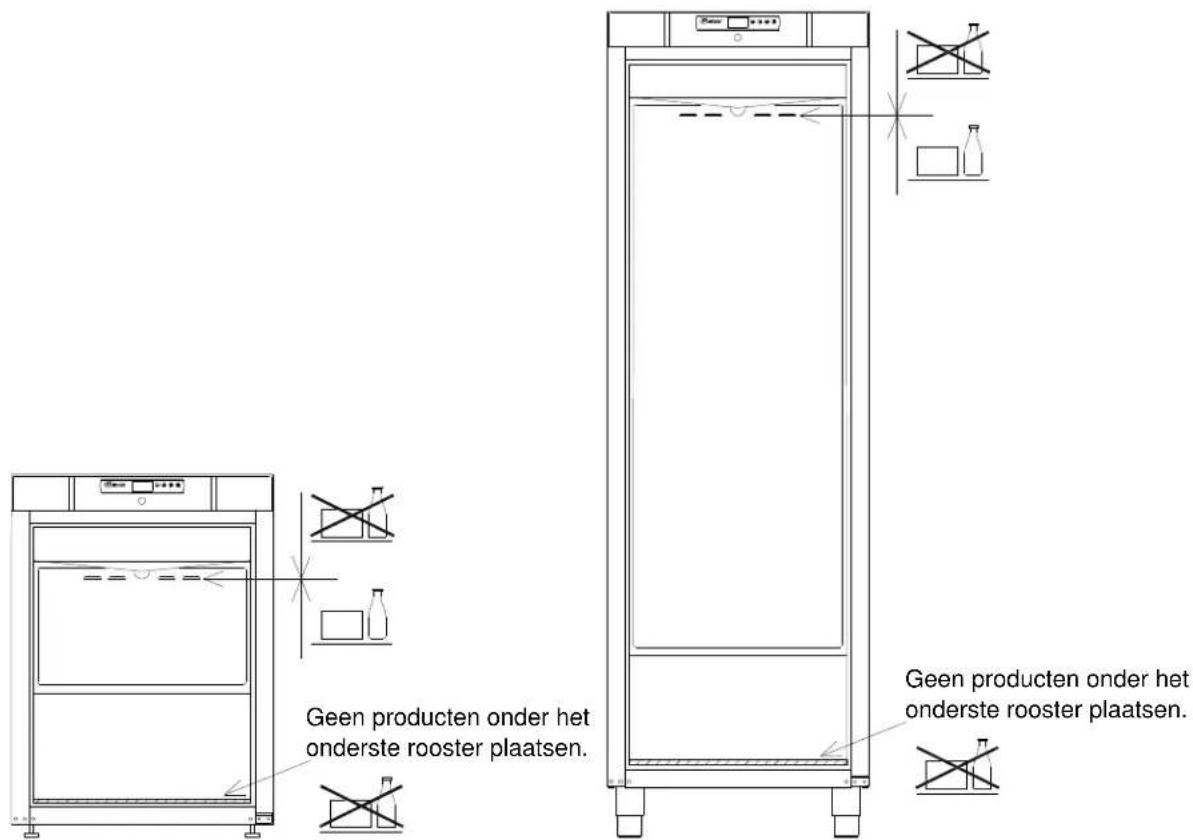

Om de vereiste luchtcirculatie/koeling in het meubel te waarborgen, moeten de gearceerde ruimten vrij van producten gehouden worden.

Geen producten onder het onderste rooster plaatsen. Geen producten onder het onderste rooster plaatsen.

Dek alle levensmiddelen die niet bij voorbaat verpakt zijn en die in de kast moeten worden bewaard, goed af om onnodige corrosie van de delen in de kast zelf te vermijden, hieronder de verdamper.

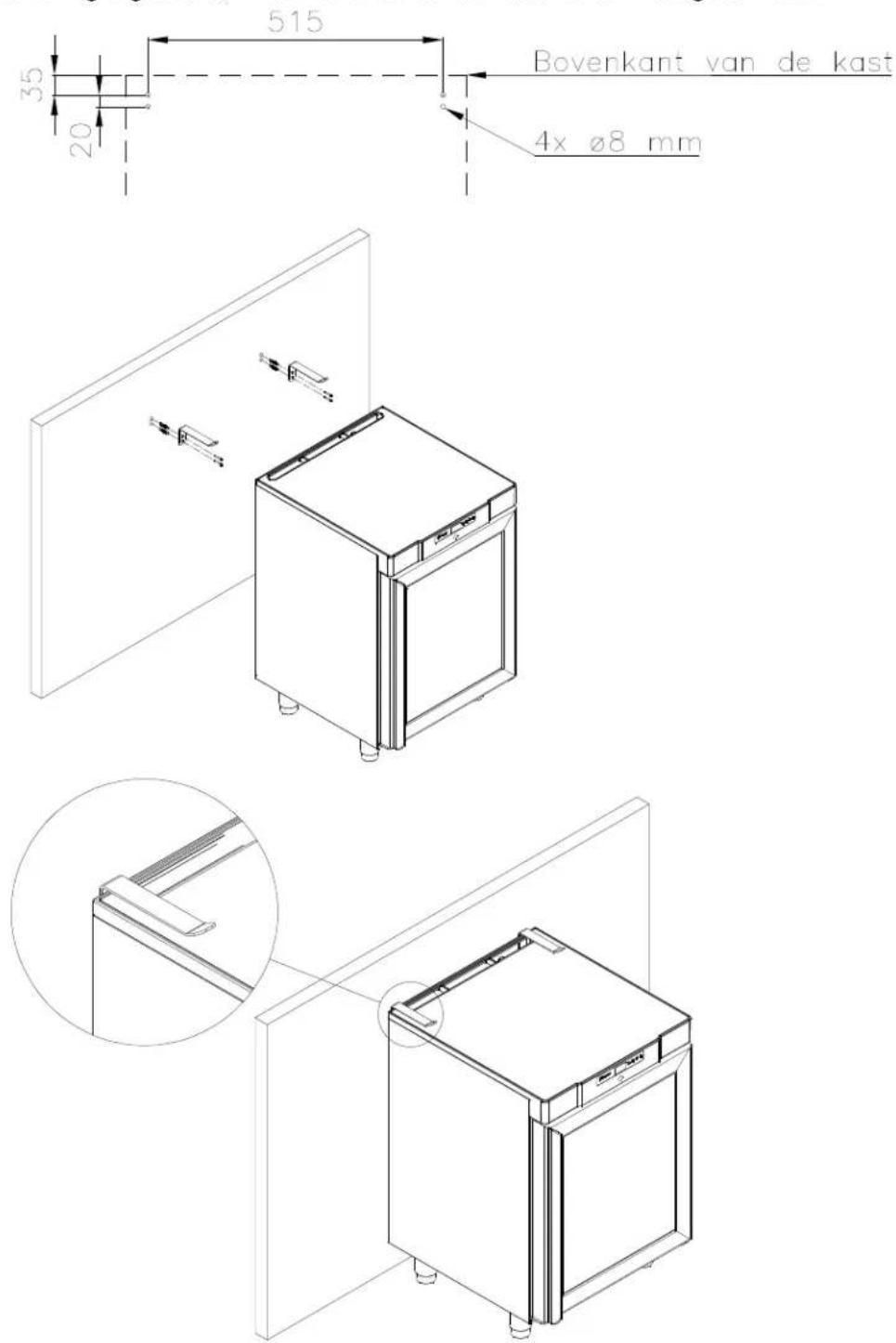

Belangrijk! Geldt voor kasten met glazen deur:

Er moet een kantelbeveiliging worden gemonteerd om te voorkomen dat de kast voorover kantelt wanneer de deur wordt geopend. De bijgeleverde bevestiging moet, zoals op de tekening afgebeeld, in de wand achter de kast worden vastgeschroefd.

Aansluiten van de kast

Gebruik de kast niet voordat alles goed is gemonteerd, zoals alle beschermkappen voor draaiende en elektrische gedeeltes.

Gebruik de kast niet als draden zijn beschadigd. Als dit wel het geval is schakel dan een erkend installateur in die kennis heeft van de kast of én monteur van GRAM zelf.

Alle kasten moeten worden aangesloten op geaarde stopcontacten. Raadpleeg uw erkende installateur.

Start

Display:

Display - toetsen + toetsen P toetsen aan/uit GRAM 8888 °C °F Verdamperventilator Ontdooien Compressor Alarm +

Zet de stekker in het stopcontact.

Druk 2 seconden op om de kast aan te zetten.

Op het display verschijnt de actuele temperatuur in de kast, en dit is tevens de garantie dat de stroom is aangesloten.

Druk 2 seconden op om de kast uit te zetten.

Bij service:

als er service op de elektrische delen wordt uitgevoerd, moet de stekker uit het stopcontact worden gehaald.

Controlelampjes

De volgende controlelampjes verschijnen op het display

Compressor. Brandt als de compressor werkt. Knippert tijdens het instellen van de temperatuur.

Ontdooien. Brandt tijdens het ontdooien.

Verdamperventilator. Brandt als de verdamperventilator werkt.

Alarm. Brandt als er een alarm of fout optreedt. Zie onder temperatuuralarm en foutcodes.

Temperatuurinstelling

De temperatuur wordt als volgt ingesteld

Druk op ,de compressorlamp knppert.

Druk op + of - om de temperatuur in te stellen.

Druk nogmaals op Ⓕ om de ingestelde waarde op te slaan. De compressorlamp gaat uit tenzij de compressor werkt.

Een andere mogelijkheid is om de toetsen minstens 15 seconden niet aan te raken, dan zal de regeling teruggaan naar het tonen van de temperatuur en de waarde automatisch opslaan.

Bij stroomstoringen zal de regeling de ingestelde temperatuur onthouden, en de kast zal weer starten als de stroom terugkeert.

Temperatuuralarm

De regeling is voorzien van een temperatuuralarm die de temperatuur in de kast constant bewaakt. Arndt als er een alarm optreedt.

De regeling kan de volgende alarmen tonen:

AL alarmwaarde laagste temperatuur AH alarmwaarde hoogste temperatuur id alarm voor open deur

Tonen van de alarmwaarden:

Druk op , en houd hem 1 seconde ingedrukt. Druk op of totdat "LS" op het display verschijnt. Druk nu op , en op het display verschijnt een van de bovenstaande alarmcodes. Gebruik + of voor het kiezen van de gewenste alarmcode. Druk nogmaals op , en de alarmwaarden verschijnen op het display.

Voorbeeld – alarm AH:

12.0 de waarde van het temperatuuralarm is 8,0°C dur duur van het alarm h01 het alarm heeft gewerkt: 1 uur ....(voortgezet) n15 .... en 15 minuten AH gekozen alarmwaarde

De waarden verschijnen beurtelings ca. 1 seconde op het display.

Druk op om het alarmmenu te verlaten, en op het display verschijnt het gekozen

alarm (in dit geval voorbeeld "AH"). Druk nogmaals op , en de actuele temperatuur in de kast verschijnt op het display.

Alarmen wissen

Druk op , en houd hem 1 seconde ingedrukt. Druk op of totdat "rLS" op het display verschijnt. Druk nu op . Druk daarna binnen 15 seconden op of en stel "149" in. Druk nogmaals op , en op het display verschijnt een

knipperende “- - - -” gedurende 4 seconden. De alarmen zijn nu gewist, de lamp gaat uit en het display toont de temperatuur weer.

Foutcodes

Pr1 Als de foutcode Pr1 op het display verschijnt, betekent dit dat de temperatuurvoeler in de kast defect is en de monteur erbij moet worden gehaald.

De kast zal er in de tussentijd zelf naar streven de ingestelde temperatuur aan te houden.

Pr2 Als het display foutcode Pr2 toont, zijn er problemen met de temperatuurvoeler op de verdamper. De voeler moet zo snel mogelijk worden vervangen. Haal de monteur erbij.

Ontdooien

K/KG 210/410

Het normale ontdooien gebeurt automatisch 4 keer per etmaal doordat de lucht in de kast circuleert zonder dat de compressor werkt. De lamp voor ontdooien wordt om aan te geven dat er ontdood wordt.

F/FG 210/410:

Het normale ontdooien gebeurt automatisch 4 keer per etmaal met behulp van een verwarmingselement onder de verdamper.

Handmatig ontdooien

Als de kast extreem zwaar wordt belast (veelvuldig openen van de deur en veelvuldig vervangen van levensmiddelen) kan het vereist zijn handmatig te ontdooien.

Het handmatig ontdooien gebeurt als volgt

Druk 4 seconden op , en het ontdooien wordt gestart. De lamp voor ontdooien brandt om aan te geven dat er ontdooid wordt.

Gebruik geen scherpe of puntige voorwerpen om het ontdooiproces te versnellen.

Toetsenslot

Het toetsenbord kan worden vergrendeld en hierdoor worden beveiligd tegen ongeoorloofd gebruik.

Het toetsenbord vergrendelen

Druk gelijktijdig 1 seconde op en, en op het display verschijnt "Loc" ter aanduiding dat het toetsenbord is vergrendeld.

Het toetsenbord ontgrendelen

Druk gelijktijdig 1 seconde op en, en op het display verschijnt "UnL" ter aanduiding dat het toetsenbord is ontgrendeld.

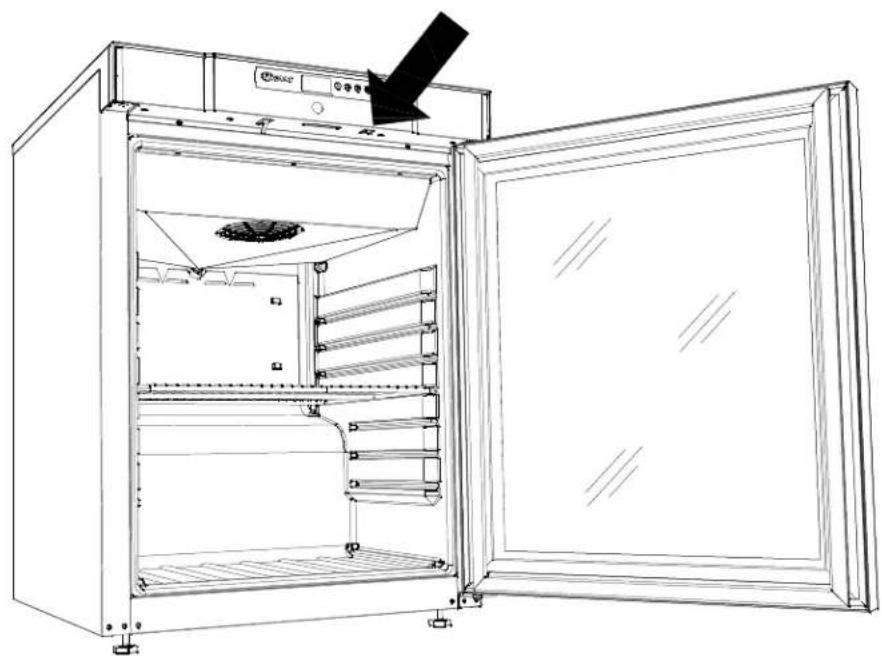

Verlichting

Geldt alleen voor modellen met glazen deur.

Het licht kan op het contact aan de onderzijde van het controlepaneel worden aan- en uitgezet.

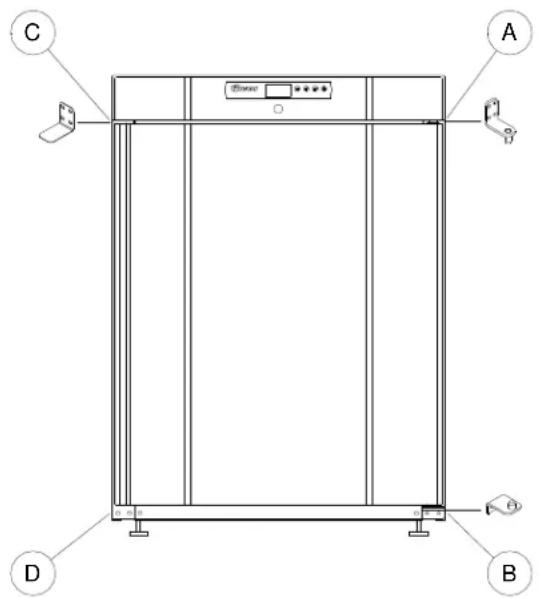

De deur kan rechts of links opgehangen worden.

Modellen met een massieve deur

De deur van rechts naar links ophangen gaat als volgt

C A D B

1. Haal de stekker uit het stopcontact.
2. Demonteer de twee schroeven die het bovenpaneel aan de voor- en achterzijde vasthoudt, trek het paneel iets naar voren en wip het omhoog.
3. Maak scharnier pos. A los en verwijder de deur.
4. Demonteer scharnier pos. B en verplaats dit naar pos. D.
5. Draai de deur 180°, en zet hem in het scharnier pos. D.
6. Monteer het scharnier van pos. A in pos. C en verplaats het scharnier van pos. C naar pos. A.
7. Zet het bovenpaneel weer vast. Nu kan de stroom weer ingeschakeld worden.

Modellen met glazen deur

De deur moet door een servicemonteur van Gram Commercial of een servicemonteur met kennis van Gram Commercial producten worden omgedraaid.

Reinigen

Haal de stekker uit het stopcontact voordat u de kast gaat reinigen.

De kast hoeft alleen maar regelmatig te worden gereinigd. Dit gebeurt het beste met een mild sopje. Gebruik geen schuurmiddelen.

Maak het afdichtingsprofiel op de deur regelmatig schoon om een lange houdbaarheid te waarborgen.

Maak de draadcondensor achterop de kast ook regelmatig schoon. Dit kan het beste met een borstel of stofzuiger worden gedaan.

De afvoer van de condensorventilator boven de compressor moet vrij zijn van bladen, papier e.d. om een normale werking van de koelkast te waarborgen.

Reinigingsmiddelen die chloor of chloorverbindingen bevatten, evenals andere agressieve middelen, mogen niet worden gebruikt aangezien ze corrosie kunnen veroorzaken op de roestvrije vlakken en het inwendige koelsysteem.

De kast mag niet met water worden gespoeld, aangezien de elektrische delen kunnen kortsluiten of beschadigen.

Service

Als de koeling niet werkt, controleer dan eerst of de voeding in orde is en of een zekering de stroom heeft uitgeschakeld.

Als het bovenvermelde in orde is en het probleem hierdoor niet is verholpen, dient u contact op te nemen met de serviceafdeling van Gram Commercial.

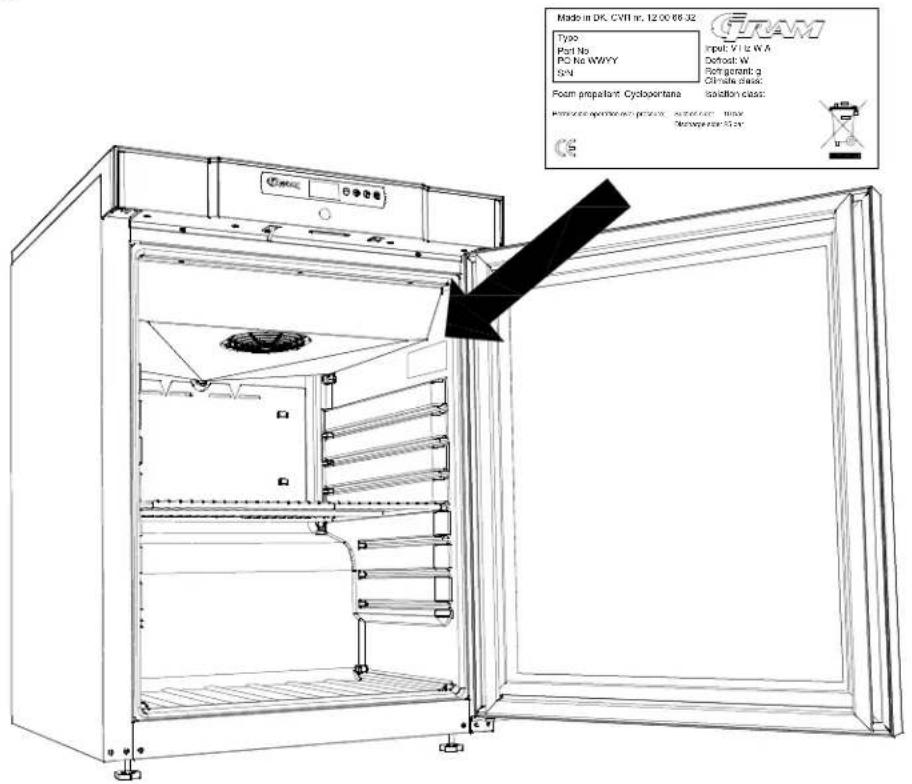

In dat geval moet u het type- en serienummer (S/N) / (WWYY) van de kast opgeven. Deze nummers staan op het typeplaatje. Hieronder staat de plaats van het typeplaatje afgebeeld.

Gram kasten die niet meer gebruikt worden kunnen worden aangeboden aan een erkend inzamelpunt onder nummer 0060.
