BRUGSANVISNING F 410 RG L1 6N GRAM

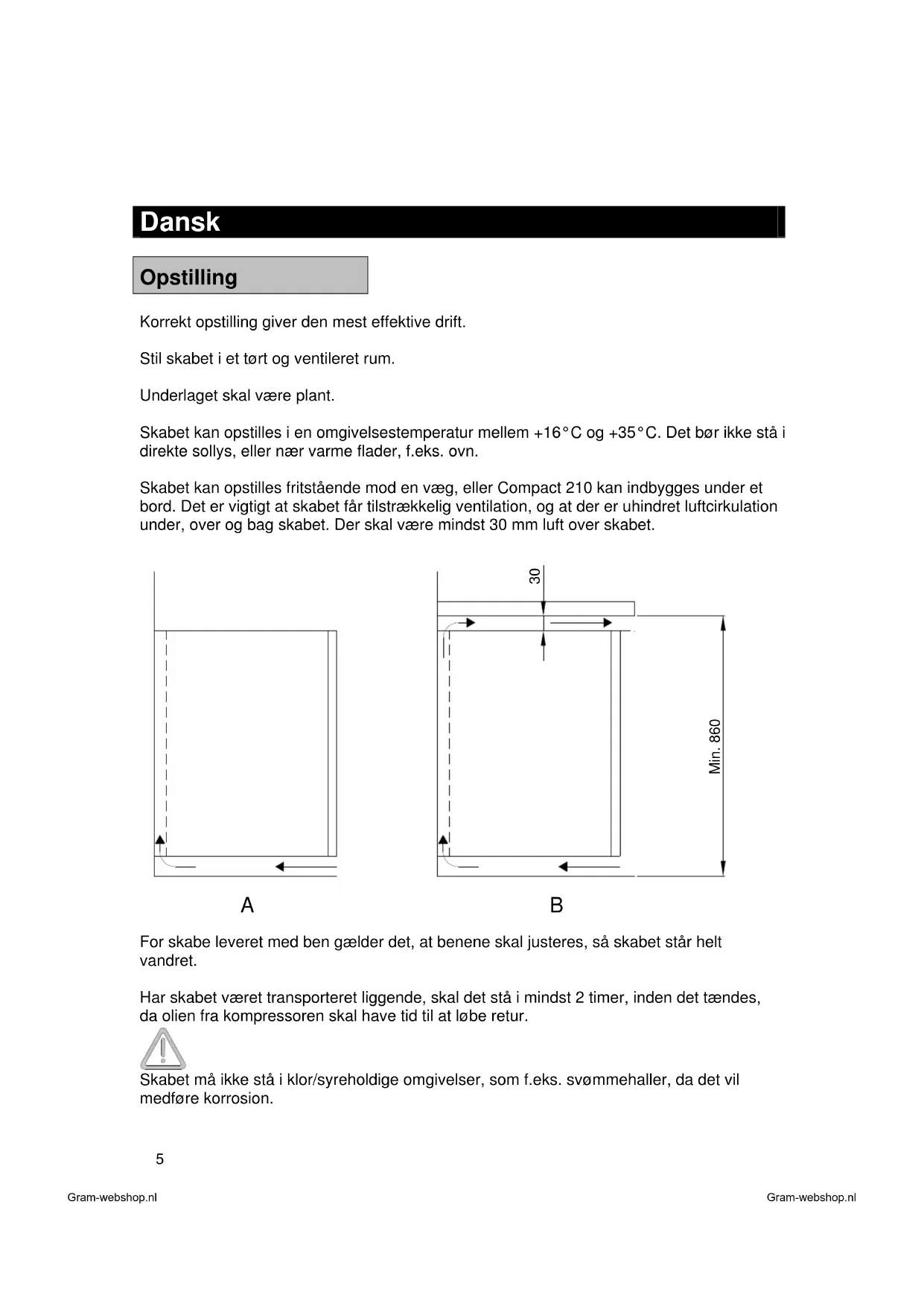

Betjeningsvejledning DK 5

Stil skabet i et tørt og ventileret rum.

Underlaget skal være plant.

Skabet kan opstilles i en omgivelsestemperatur mellem +16°C og +35°C. Det bør ikke stå i direkte sollys, eller nær varme flader, f.eks. ovn.

Skabet kan opstilles fritstående mod en væg, eller Compact 210 kan indbygges under et bord. Det er vigtigt at skabet får tilstrækkelig ventilation, og at der er uhindret luftcirkulation under, over og bag skabet. Der skal være mindst 30 mm luft over skabet.

For skabe leveret med ben gælder det, at benene skal justeres, så skabet står helt vandret.

Har skabet været transporteret liggende, skal det stå i mindst 2 timer, inden det tændes, da olien fra kompressoren skal have tid til at løbe retur.

Skabet må ikke stå i klor/syreholdige omgivelser, som f.eks. svømmehaller, da det vil medføre korrosion.

Vigtigt!

∅delæg ikke kølesystemet.

Brug ikke elektriske apparater indvendig i opbevaringsrummet.

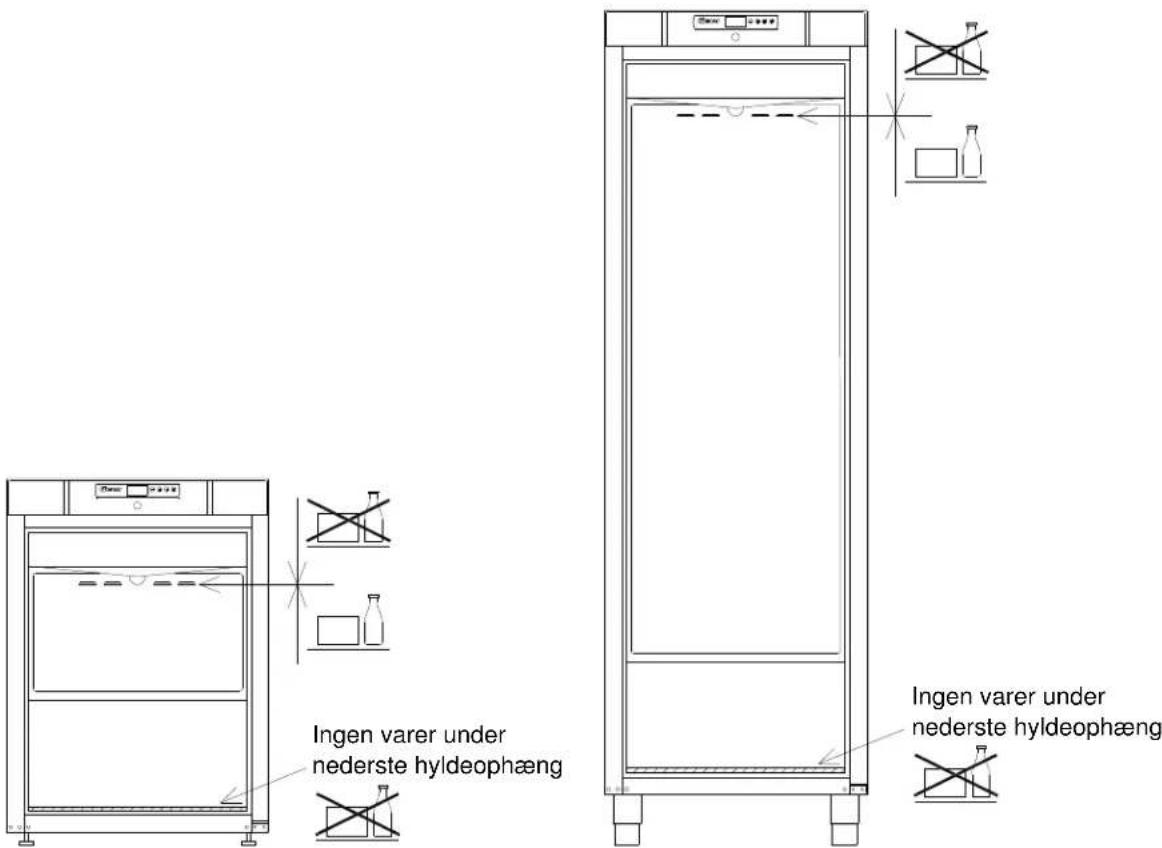

For at sikre den nødvendige luftcirkulation/køling i møblet, skal de markerede områder holdes fri for varer.

Ingen varer under nederste hyldeophæng Ingen varer under nederste hyldeophæng

Alle varer, som ikke er emballeret i forvejen, og som skal opbevares i skabet, tildækkes for at forhindre unødig korrosion af skabets indre dele, herunder bl.a. fordamperen.

Vigtigt! Gælder for skabe med glasdør:

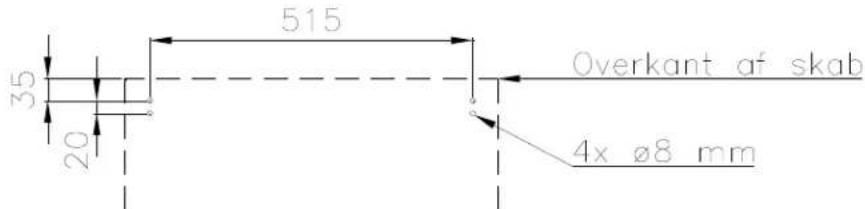

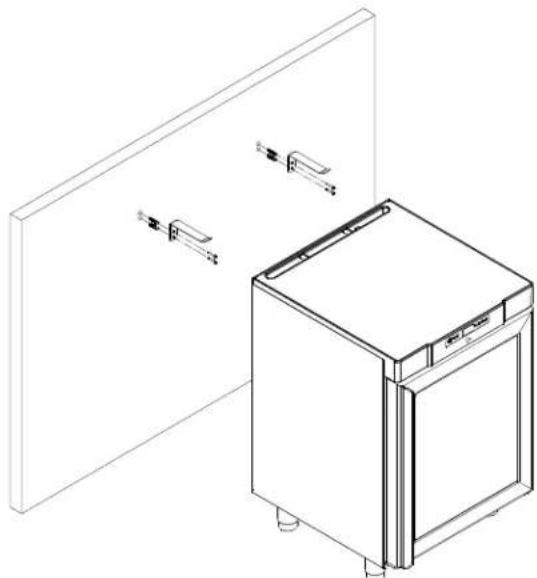

Der skal monteres tippesikring, som forhindrer at skabet tipper forover, når døren åbnes. De medleverede beslag skrues fast i væggen bag skabet som vist på tegningen.

515 Overkant af skab 35 20 4x Ø8 mm

Læs nedenstående grundigt igennem før tilslutning.

Skabet må tilsluttes af brugeren selv.

Gældende for Danmark:

Skabet skal tilsluttes i henhold til Stærkstrømsbekendtgørelsen afsnit 8, som indeholder krav om supplerende beskyttelse af HFI- eller HPFI afbryder i eksisterende installationer.

Tilslut kun skabet den spænding der er angivet på typenummerskiltet (se side 13).

Afbryd altid strømmen hvis der konstateres driftsforstyrrelser, samt når der aftages/påsættes elektriske dele samt før rengøring og vedligeholdelse af skabet. Reparationer på de elektriske/tekniske komponenter må kun foretages af en servicemontør fra Gram Commercial eller en servicetekniker med kendskab til Gram Commercial produkter.

Anvend ikke skabet før alle afdækninger er monteret, så strømførende eller roterende maskindele ikke kan berøres.

Brug aldrig skabet, hvis ledningen er beskadiget. I sådanne tilfælde bør skabet undersøges af en servicemontør fra Gram Commercial eller en servicetekniker med kendskab til Gram Commercial produkter.

Skabet må ikke anvendes udendørs. Eventuelle krav om jordtilslutning fra lokale elforsyninger skal efterkommes. Skabets stik og anvendte stikkontakt skal give korrekt jordforbindelse. Kontakt evt. autoriseret elinstallatør.

Igangsætning

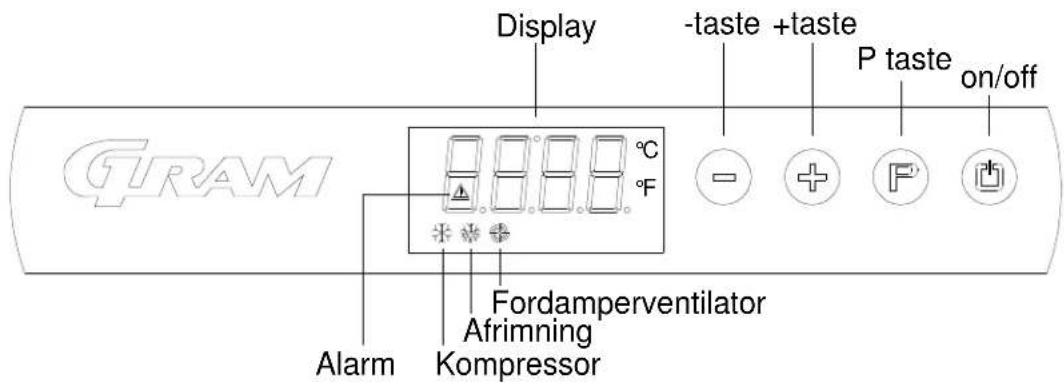

Display:

Display - taste +taste P taste on/off GRAM Fordamperventilator Afrimning Kompressor Alarm

Skabet tilsluttes stikkontakten.

For at tænde skabet, tryk på 12 sekunder.

Displayet viser den aktuelle temperatur i skabet, og er samtidig en sikkerhed for, at der er strøm til skabet.

Hvis der foretages service på de elektriske dele, skal spændingsforsyningen til skabet afbrydes.

Kontrollamper:

Der er følgende kontrollamper i displayet:

Kompressor. Er tændt når kompressoren kører. Blinker under indstilling af temperatur.

Fordamperventilator. Er tændt når fordamperventilatoren kører.

Alarm. Lyser hvis der er en alarm eller fejl. Se afsnit om temperaturalarm og fejlkoder.

Temperaturindstilling

Temperaturen indstilles på følgende måde:

Tryk på Ⓕ tasten, kompressor lampen 🌐 linker.

Tryk på eller for at indstille temperaturen.

Tryk igen på Ⓕ tasten for at gemme den indstillede værdi. Kompressor lampen slukkes, medmindre kompressoren kører. Alternativt kan man undlade at røre tasterne i minimum 15 sekunder, styringen skifter tilbage til temperaturvisning, og værdien gemmes automatisk.

Ved strømsvigt husker styringen den indstillede temperatur, og skabet starter igen, när strømmen kommer tilbage.

Temperaturalarm

Styringen er udstyret med en temperaturalarm, som overvåger skabets temperatur konstant. ⚠️-lampen lyser, hvis der er en alarm.

AL laveste temperaturalarmværdi AH højeste temperaturalarmværdi id alarm for åben dør

Visning af alarmværdier:

Tryk på fasten, og hold den inde i 1 sekund. Tryk på eller tasten indtil displayet viser "LS". Tryk nu på, og displayet viser en af alarmkoderne ovenfor. Brug eller til at vælge den ønskede alarmkode. Tryk igen på, og displayet viser alarmværdierne.

8.0 temperaturalarmværdien er 8.0°C dur varigheden af alarmen h01 alarmen har varet i 1 time ....(fortsætter) n15 .... og 15 minutter AH valgt alarmværdi

Displayet viser hver værdi skiftevis i ca. 1 sekund.

For at forlade alarmmenuen, tryk på ,og displayet viser den valgte alarm (i dette eksempel "AH"). Tryk nu på igen, og displayet viser den aktuelle temperatur i skabet.

Sletning af alarmer:

Tryk på tasten, og hold den inde i 1 sekund. Tryk på eller tasten indtil displayet viser "rLS". Tryk nu på . Tryk derefter på eller indenfor 15 sekunder og indstil "149". Tryk igen på , og displayet viser blinkende "- - - - " i 4 sekunder. Alarmerne er nu slettede, slampen slukkes, og displayet går tilbage til temperaturvisning.

Fejlkoder

Pr1 Vises fejlkoden Pr1 på displayet, betyder det, at temperaturføleren i skabet er defekt, og der bør tilkaldes servicehjælp.

Skabet vil i mellemtiden selv tilstræbe at holde den indstillede temperatur.

Pr2 Hvis displayet viser fejlkoden Pr2 er der problemer med temperaturføleren på fordamperen. Føleren bør skiftes snarest muligt. Tilkald servicehjælp.

Afrimning

K/KG 210/410:

Den normale afrimning foregår automatisk 4 gange i døgnet ved at luften inde i skabet

cirkuleres, uden at kompressoren kører. Lampen for afrimning tyser som indikation af, at en afrimning er igang.

F/FG 210/410:

Den normale afrimning foregår automatisk 4 gange i døgnet ved hjælp af et varmelegeme under fordamperen.

Manuel afrimning:

Hvis skabet er under ekstrem hård belastning (hyppige døråbninger og hyppig udskiftning af varer), kan det blive nødvendigt at gennemføre en manuel afrimning.

Manuel afrimning gennemføres således:

Tryk på i 4 sekunder, og afrimningen startes. Lampen for afrimning byser som indikation af, at en afrimning er igang.

Brug ikke skarpe eller spidse genstande til at accelerere afrimningsprocessen.

Tastaturlås

Tastaturet kan låses og dermed sikres mod uautoriseret brug.

Gælder kun modeller med glasdør.

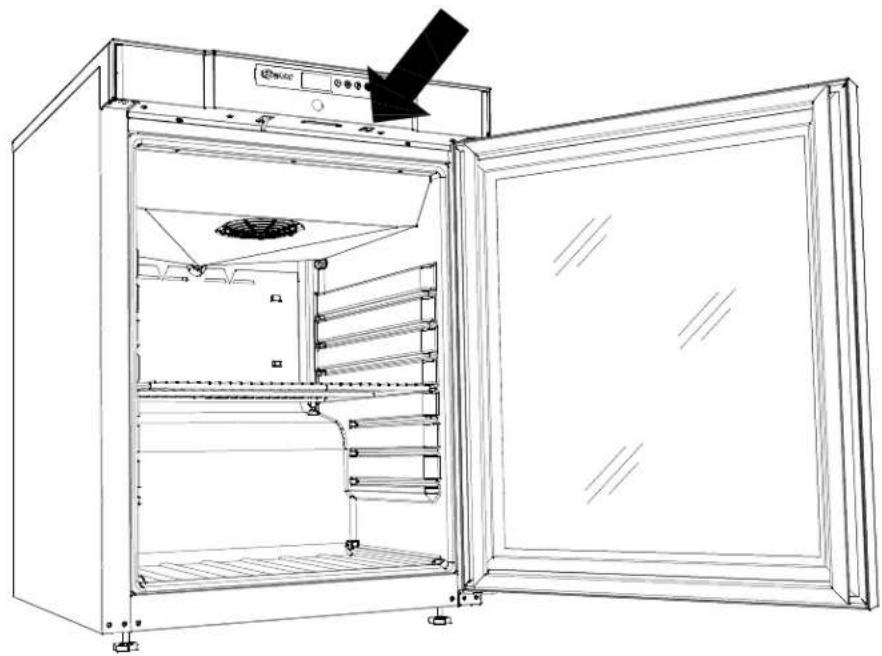

Lyset kan tændes og slukkes på kontakten på undersiden af kontrolpanelet.

Døren kan vendes fra højrehængt til venstrehængt, eller omvendt.

Modeller med massiv dør:

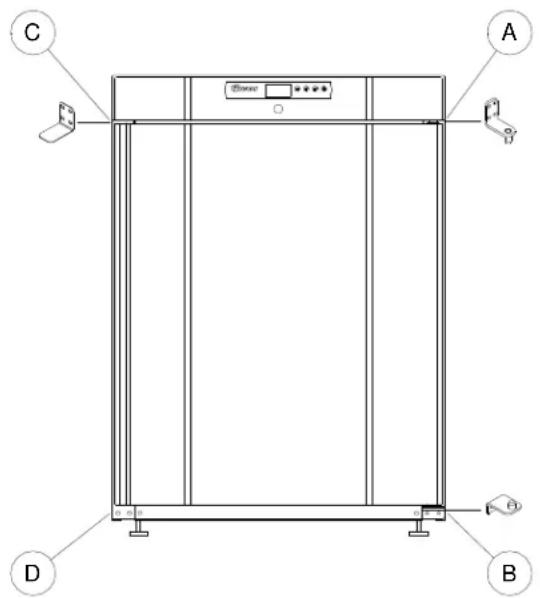

En vending fra højrehængt til venstrehængt foretages på følgende måde:

C A D B

1. Afbryd skabet ved stikkontakten.
2. Afmonter de to skruer der holder toppanelet på fronten og bagerst, træk panelet lidt fremad, og vip det opad.
3. Frigør hængslet pos. A, og tag døren af.
4. Afmonter hængslet pos. B, og flyt det til pos. D.
5. Vend døren 180°, og sæt den ned i hængslet pos. D.
6. Monter hængsel fra pos. A i pos. C, og flyt beslag fra pos. C til pos. A.
7. Fastgør toppanelet igen. Strømmen kan nu tilsluttes igen.

Modeller med glasdør:

Døren bør vendes af en servicemontør fra Gram Commercial eller en servicetekniker med kendskab til Gram Commercial produkter.

Rengøring

Før rengøring skal skabet afbrydes ved stikkontakten.

Skabet kræver kun regelmæssig rengøring. Dette gøres bedst med en mild sæbeopløsning. Anvend ikke rensemidler, der kan ridse.

Tætningslisten på døren bør rengøres jævnligt for at sikre lang holdbarhed.

Trådkondenstoren bag på skabet rengøres ligeledes jævnligt. Dette gøres bedst med en støvsuger og en børste.

Udblæsningen på kondensatorventilatoren over kompressoren skal holdes fri for blade, papir m.m. for at sikre normal drift af køleskabet.

Rengøringsmidler indeholdende klor eller klorforbindelser, samt andre aggressive midler må ikke anvendes, da de kan forårsage tæringer på de rustfri flader og på det indvendige kølesystem.

Der må ikke spules med vand i og på skabet, da der kan opstå kortslutninger, skader o.lign. på de elektriske dele.

Service

Svigter kølevirkningen, skal det først undersøges, om strømforsyningen er intakt, eller om der er sket en strømafbrydelse i sikringsgruppen.

Hvis ovennævnte er i orden, og det ikke afhjælper problemet, kontakt da Gram Commercials serviceafdeling.

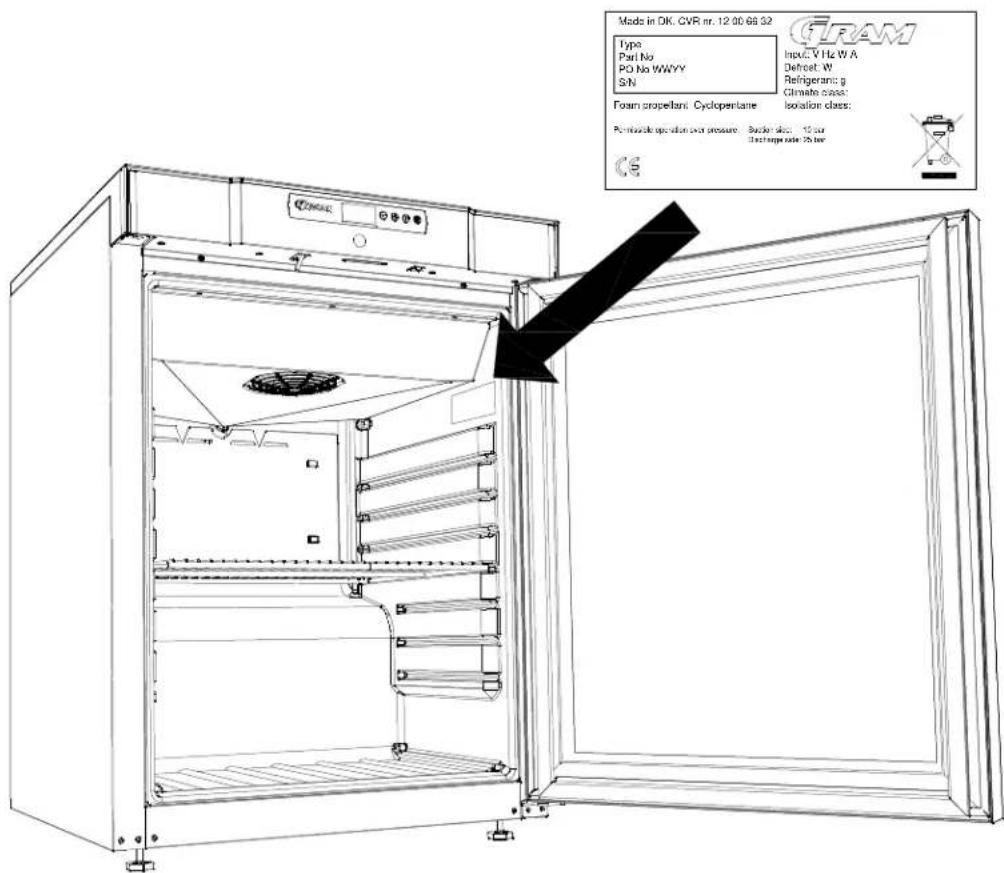

Ved henvendelse bedes skabets type og serie-nummer (S/N) / (WWYY) oplyst. Disse numre findes på typenummerskiltet. Nedenfor ses placering af typenummerskiltet.

Made in DK. CVR nr. 12:00 66:32 Type Part No PO No WWYY S/N Foam propellant: Cyclopentane Insulin: V Hz W A Defrost: W Refrigerant: g Climate class: Isolation class: Permissible operation over pressure: Backer slide - 12 car 3x2 large slide 25 bar

Bortskaffelse

Når det udtjente skab skal bortskaffes, skal det ske på en miljømæssig korekt og forsvarlig måde.

Elektrisk og elektronisk udstyr (EEE) indeholder materiale, komponenter og stoffer, der kan være farlige og skadelige for menneskers sundhed og for miljøet, hvis affald af denne slags ikke bortskaffes korrekt.

Produkter, der er markeret med "overkrydset skraldespand" er elektrisk og elektronisk udstyr. Den krydsede skraldespand symboliserer, at affald af denne slags ikke må bortskaffes sammen med usorteret husholdningsaffald, men skal indsamles adskilt.

Til dette formål har alle kommuner etableret indsamlingsordninger, hvor affald af elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer eller hentes direkte fra husholdningerne. Næremere information kan hentes hos kommunernes forvaltning.

Kontakt den forhandler, hvor skabet er købt, när det skal bortskaffes.

Desuden henvises til vor hjemmeside: www.gram-commercial.com
