BRUKSANVISNING F 410 RG L1 6N GRAM

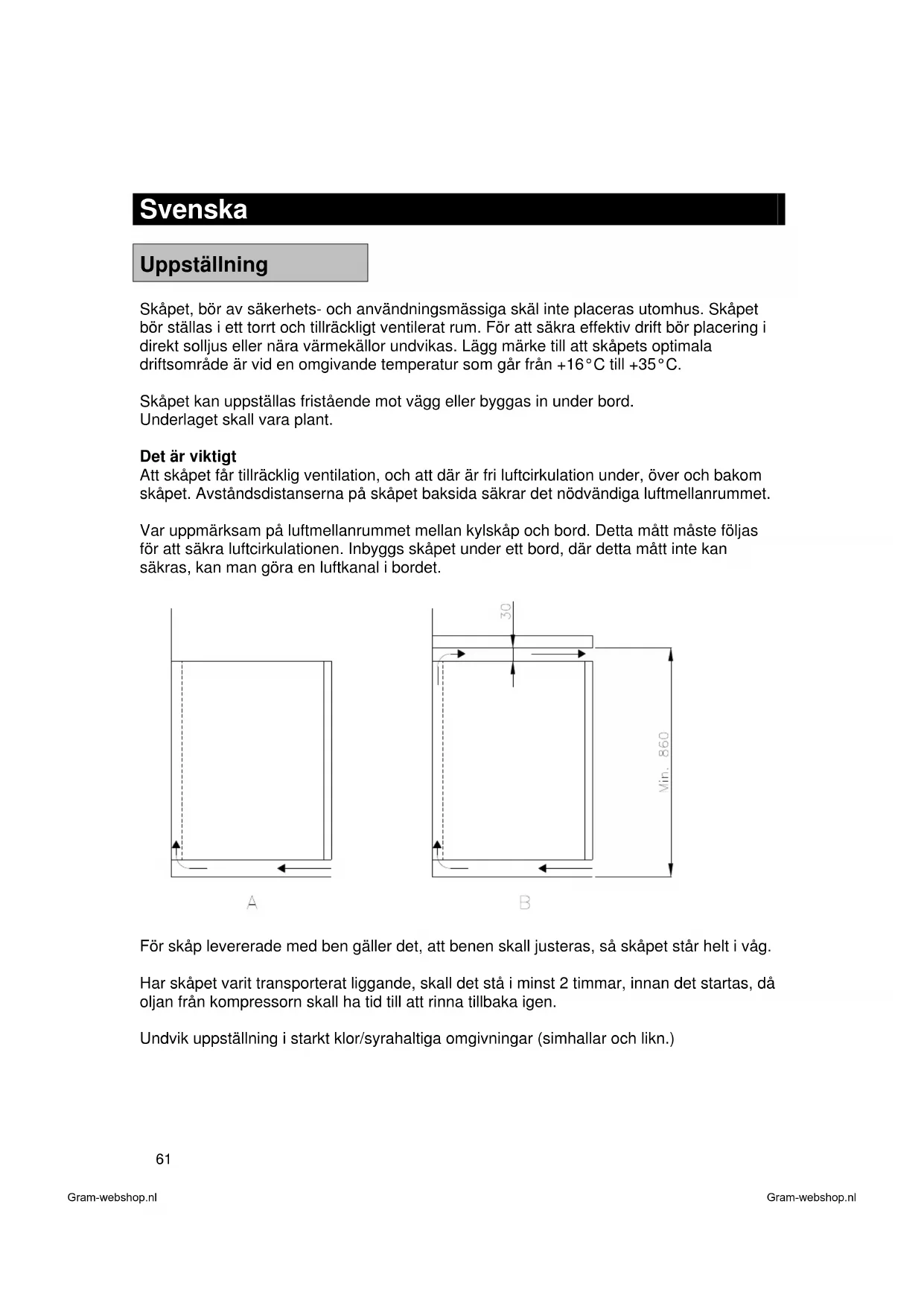

Uppställning Skåpet, bör av säkerhets- och användningsmässiga skäl inte placeras utomhus. Skåpet bör ställas i ett torrt och tillräckligt ventilerat rum. För att säkra effektiv drift bör placering i direkt solljus eller nära värmekällor undvikas. Lägg märke till att skåpets optimala driftsområde är vid en omgivande temperatur som går från +16°C till +35°C. Skåpet kan uppställas fristående mot vägg eller byggas in under bord. Underlaget skall vara plant. Det är viktigt Att skåpet får tillräcklig ventilation, och att där är fri luftcirkulation under, över och bakom skåpet. Avståndsdistanserna på skåpet baksida säkrar det nödvändiga luftmellanrummet. Var uppmärksam på luftmellanrummet mellan kylskåp och bord. Detta mått måste följas för att säkra luftcirkulationen. Inbyggs skåpet under ett bord, där detta mått inte kan säkras, kan man göra en luftkanal i bordet.

För skåp levererade med ben gäller det, att benen skall justeras, så skåpet står helt i våg. Har skåpet varit transporterat liggande, skall det stå i minst 2 timmar, innan det startas, då oljan från kompressorn skall ha tid till att rinna tillbaka igen. Undvik uppställning i starkt klor/syrahaltiga omgivningar (simhallar och likn.) Gram-webshop.nl Gram-webshop.nl62 Viktigt!

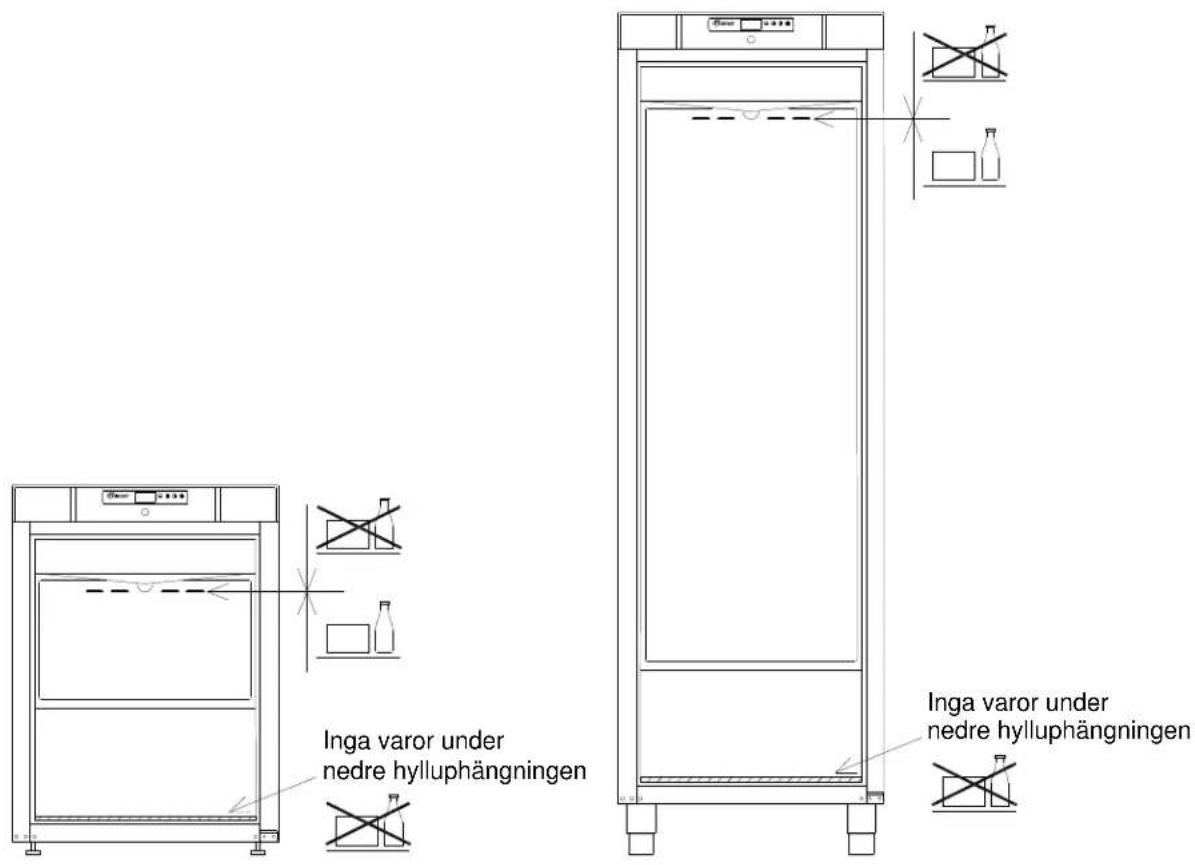

Skada inte kylkretsloppet. Använd inte elektriska apparater inne i förvaringsutrymmet. För att säkerställa den nödvändiga luftcirkulationen i kylmöbeln skall de markerade områdena hållas fria från varor. Inga varor under nedre hylluphängningen Inga varor under nedre hylluphängningen

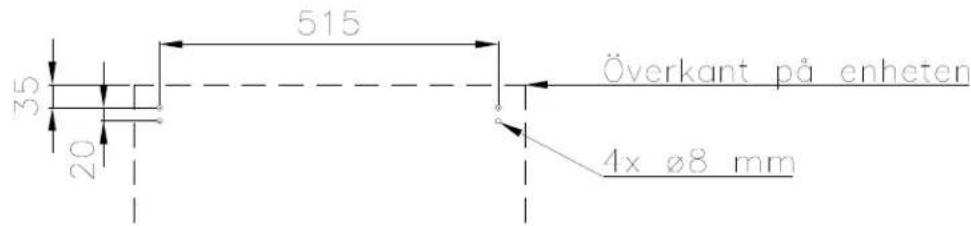

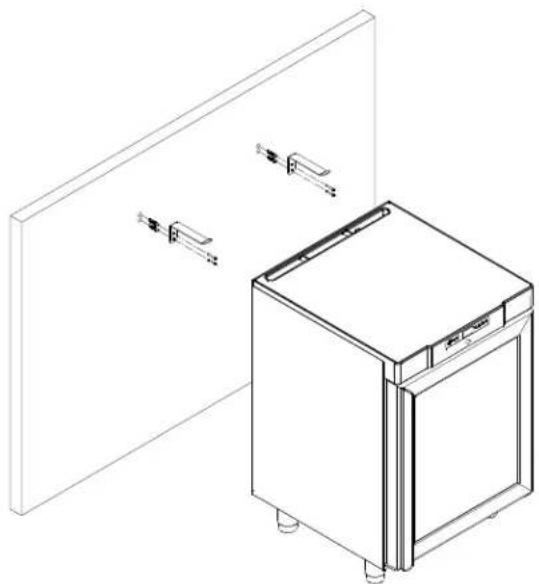

Alla varor, som inte är förpackade i förväg och som skall förvaras i skåpet, skall förslutas för att förhindra onödig korrosion av skåpets inredning, bl. a. kylelementet. Gram-webshop.nl Gram-webshop.nl63 Viktigt! Gäller för enheter med glasdörr: En tippsäkring ska monteras som förhindrar att enheten tippar framåt när dörren öppnas. Medlevererade beslag skruvas fast i väggen bakom skåpet enligt ritningen.

Gram-webshop.nl Gram-webshop.nl64 Anslutning Använd aldrig skåpet innan allt är monterat, detta för att undvika att beröra strömförande och roterande maskindelar. Använd aldrig skåpet, om ledningen är skadad. I sådana tillfällen bör skåpet undersökas av en servicemontör från Gram Commercial eller en servicetekniker med kunskap om Gram Commercials produkter. Skåpet får inte användas utomhus. Eventuella krav om jordanslutning från lokala eldistrubitörer skall efterföljas. Skåpets elektriska stickkontakt och det använda eluttaget skall ge en korrekt jordförbindning. Kontakta ev. elinstallatör. Avbryt alltid strömmen om där konstateras driftstörningar, samt när det demonteras/ monteras elektriska delar samt för rengöring och underhåll av skåpet. Reparationer på de elektriska/tekniska komponenterna får endast utföras av en servicetekniker med kunskap om Gram Commercials produkter. Igångsättning Display:

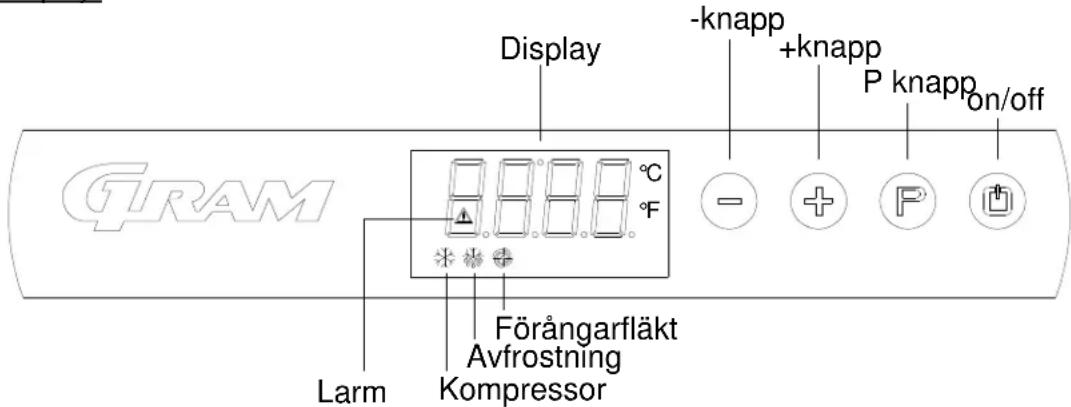

Larm Kompressor Avfrostning Förångarfläkt Display -knapp +knapp P knapp on/off Anslut enheten med stickkontakten. För att starta enheten – tryck på i 2 sekunder. Displayen visar aktuell temperatur i enheten och säkerställer på så sätt att enheten är strömförsörjd. Enheten stängs av på samma sätt genom att trycka på i 2 sekunder.

Service: Om service utförs på elektriska delar ska strömtillförseln till enheten kopplas ifrån. Gram-webshop.nl Gram-webshop.nl65 Kontrollampor: Displayen har följande kontrollampor: Kompressor. Tänd när kompressorn är i drift. Blinkar under inställning av temperatur. Avfrostning. Lyser under avfrostning. Förångarfläkt. Tänd när förångarfläkten är i drift. Larm. Lyser vid larm eller fel. Se avsnitt om temperaturlarm och felkoder.

Temperaturinställning

Temperaturen ställs in enligt följande: Tryck på knappen, kompressorlampan blinkar. Tryck på eller för att ställa in temperaturen. Tryck åter på knappen för att spara inställt värde. Kompressorlampan slocknar såvida kompressorn inte är i drift. Om man låter bli att trycka på knapparna i minst 15 sekunder återgår regleringen till temperaturvisning och värdena sparas automatiskt. Vid strömavbrott memorerar regleringen inställd temperatur och enheten startar igen när strömmen åter kopplas på.

Temperaturlarm Regleringen är utrustad med ett temperaturlarm som konstant övervakar enhetens temperatur. -lampan lyser vid larm. Regleringen visar följande larm: AL lägsta värde för temperaturlarm AH högsta värde för temperaturlarm id larm för öppen dörr

Gram-webshop.nl Gram-webshop.nl66 Visning av larmvärden: Tryck på knappen och håll den inne i 1 sekund. Tryck på eller knappen tills displayen visar ”LS”. Tryck nu på och displayen visar en av ovanstående larmkoder. Använd eller för att välja önskad larmkod. Tryck åter på och displayen visar larmvärdena. Exempel – larm AH:

13.0 temperaturlarmvärdet är 8,0 °C

dur varaktighet av larmet h01 larmet har varat i 1 timme ....(fortsätter) n15 …. och 15 minuter AH valt larmvärde Displayen visar alternerande varje värde i ca 1 sekund. För att gå ur larmmenyn – tryck på och displayen visar valt larm (i detta exempel ”AH”). Tryck nu på igen och displayen visar aktuell temperatur i enheten. Avstängning av larm: Tryck på knappen och håll den inne i 1 sekund. Tryck på eller knappen tills displayen visar ”rLS”. Tryck nu på . Tryck därefter på eller inom 15 sekunder och ställ in ”149”. Tryck åter på och displayen visar blinkande ”- - - -” i 4 sekunder. Larmen är nu släckta, -lampan släcks och displayen återgår till temperaturvisning.

Felkoder Pr1 Om felkoden Pr1 syns på displayen innebär det att temperatursensorn i enheten är defekt och servicehjälp bör tillkallas. Enheten försöker dock själv bibehålla inställd temperatur. Pr2 Om displayen visar felkoden Pr2 är det fel på förångarens temperatursensor. Sensorn bör bytas ut snarast möjligt. Kontakta servicehjälp. Gram-webshop.nl Gram-webshop.nl67 Avfrostning K/KG 210/410 Normal avfrostning sker automatiskt 4 gånger per dygn genom cirkulation av luften inne i enheten utan att kompressorn är i drift. Lampan för avfrostning lyser som indikering på att en avfrostning pågår. F/FG 210/410: Normal avfrostning sker automatiskt 4 gånger per dygn med hjälp av värmekomponenter under förångaren. Manuell avfrostning: Om enheten är extremt hårt belastat (frekventa dörröppningar och frekvent utskifte av varor) kan det bli nödvändigt med en manuell avfrostning. Manuell avfrostning genomförs enligt följande: Tryck på i 4 sekunder och avfrostningen startar. Lampan för avfrostning lyser som indikering på att en avfrostning pågår.

Använd inte skarpa eller spetsiga föremål för att accelerera avfrostningsprocessen.

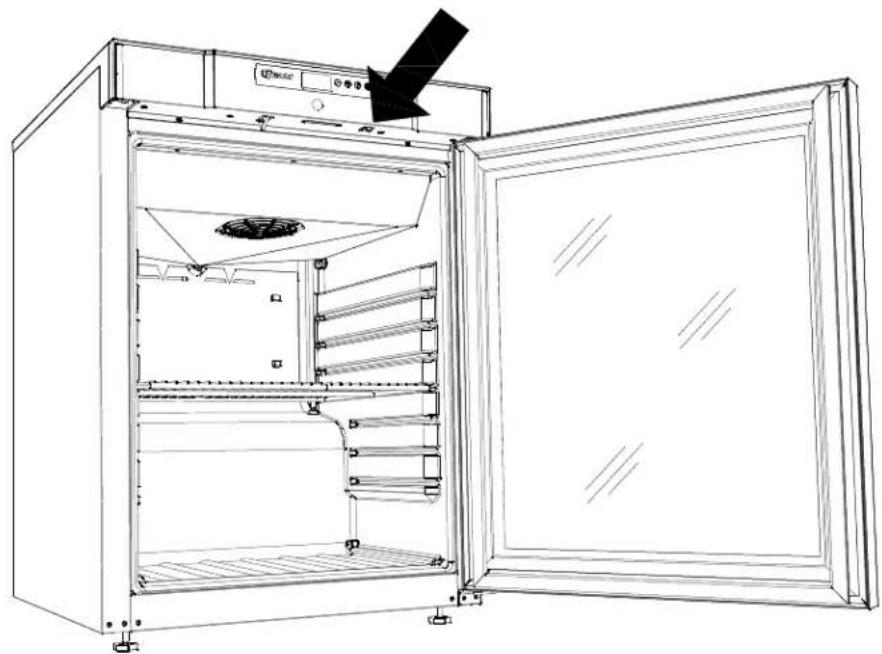

Knapplås Knappsatsen kan låsas och säkras därmed mot otillåten användning. För att låsa knappsatsen: Tryck på och samtidigt i 1 sekund. Displayen visar ”Loc” som indikering på att knappsatsen är låst. För att låsa upp knappsatsen: Tryck på och samtidigt i 1 sekund. Displayen visar ”UnL” som indikering på att knappsatsen är upplåst. Gram-webshop.nl Gram-webshop.nl68 Belysning Gäller endast modeller med glasdörr. Ljuset kan tändas och släckas med hjälp av kontakten på undersidan av kontrollpanelen.

Vändning av dörr Dörren kan vändas från högerhängd till vänsterhängd eller tvärt om. Modeller med massiv dörr Vändning från högerhängd till vänsterhängd görs enligt följande: Gram-webshop.nl Gram-webshop.nl69

Modeller med glasdörr Dörren bör vändas av en servicemontör från Gram Commercial eller en servicetekniker med kunskap om Gram Commercial produkter. Rengöring

Koppla ifrån strömmen innan enheten rengörs. Enheten kräver endast regelbunden rengöring. Detta görs bäst med mild tvållösning. Använd inte rengöringsmedel som kan repa. Tätningslisten på dörren bör rengöras regelbundet för att säkerställa lång hållbarhet. Trådkondensorn baktill på enheten rengörs regelbundet. Detta görs enklast med dammsugare och en borste. Utblåset på kondensorfläkten ovanför kompressorn ska hållas fritt från blad, papper m.m. för att säkerställa normal drift av enheten. Rengöringsmedel som innehåller klor eller klorföreningar samt andra aggressiva medel får inte användas eftersom de kan förorsaka frätningar på rostfria ytor och på det invändiga kylsystemet. Spola inte vatten i eller på enheten eftersom det kan förorsaka kortslutning, skador o dyl. på de elektriska komponenterna.

1. Koppla från enheten genom att

dra ur stickkontakten.

2. Skruva ur de två skruvarna som

fäster topp-panelen framtill och baktill, dra panelen framåt en aning och vippa den uppåt.

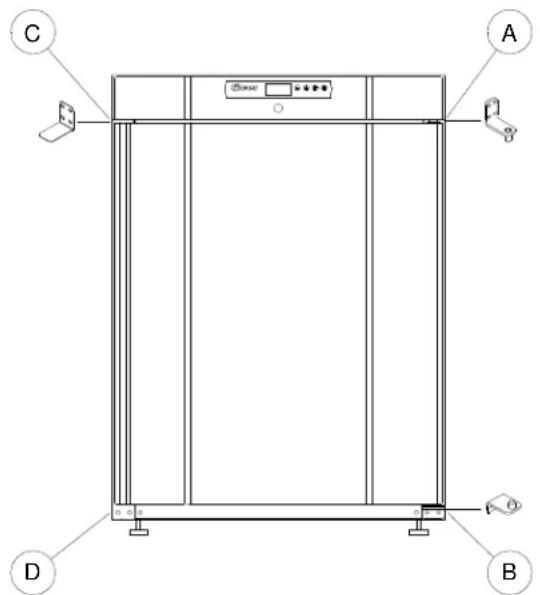

3. Lossa gångjärnet, pos. A och ta

4. Demontera gångjärnet, pos. B

och flytta det till pos. D.

5. Vänd dörren 180° och sätt fast

den i gångjärnet på pos. D.

6. Montera gångjärnet från pos. A i

pos. C och flytta beslagen från pos. C till pos. A.

7. Fäst topp-panelen igen.

Strömmen kan åter anslutas.

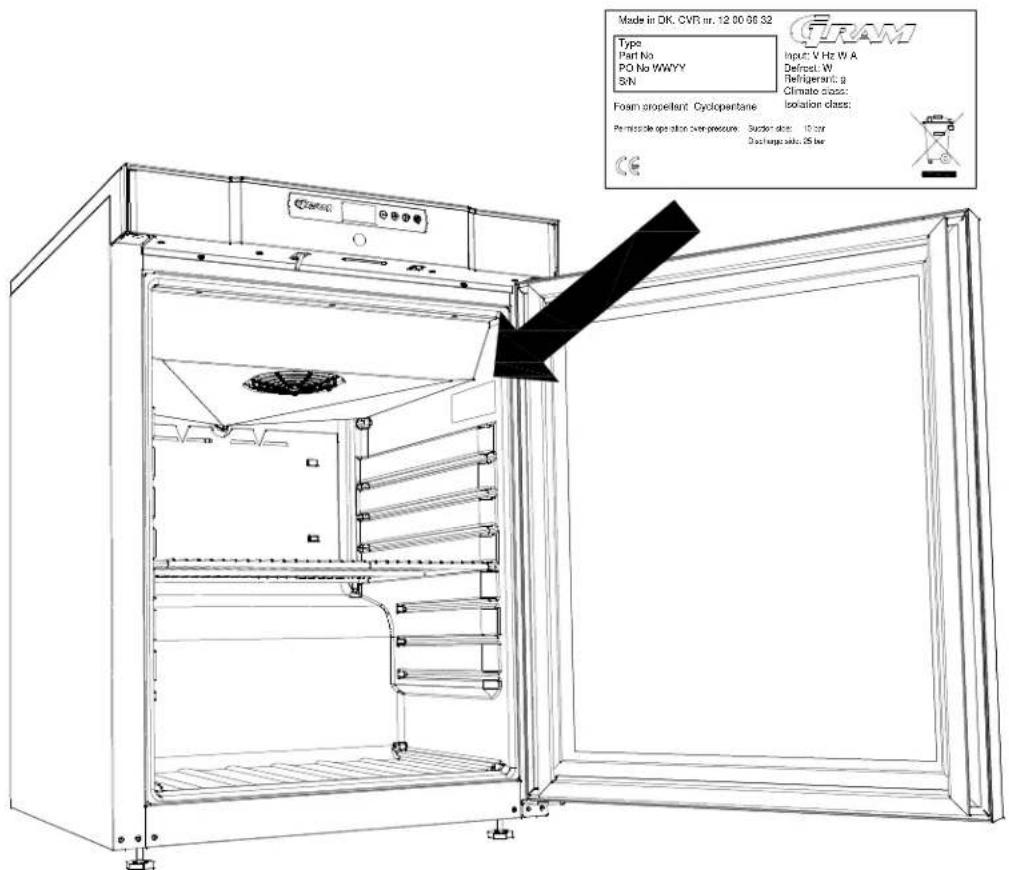

Gram-webshop.nl Gram-webshop.nl70 Service Om kyleffekten inte fungerar tillfredställande undersöker man i första hand att strömtillförseln är korrekt eller om någon säkring behöver bytas ut i gruppen. Om ovannämnda är intakt och detta inte avhjälper problemet kontakta då Gram Commercials serviceavdelning. Vid kontakt ska man upplysa om enhetens typ- och serienummer (S/N)/ / (WWYY). Dessa siffror finns på typnummerskylten. Nedan ses placering av typnummerskylten.

Made in DK. CVR nr. 12 00 66 32 Type Part No PO No WWYY S/N Input: V Hz W A Defrost: W Refrigerant: g Climate class: Isolation class: Foam propellant Cyclopentane Permissible operation over-pressure:Suction side: 10 barDischarge side: 25 bar Gram-webshop.nl Gram-webshop.nl71 Bortforsling När det uttjänta skåpet skall forslas bort, skall det ske på ett miljö-mässigt korrekt och försvarligt sätt. När det uttjänta skåpet skall forslas bort, skall det ske på ett miljö-mässigt korrekt och försvarligt sätt. Elektrisk och elektronisk utrustning (EEE) innehåller material, komponenter och ämne, som kan vara farliga och skadliga för människors hälsa och för miljön, om avfall av detta slag inte återvinns korrekt. Produkter, som är markerat med “överkryssad soptunna” är elektrisk och elektronisk utrustning. Den kryssade soptunnan symboliserar, att avfall av detta slag inte får bortforslas tillsammans med osorterat hushållsavfall, utan skall samlas in separat. Till detta ändamål har alla kommuner etablerat insamlingsrutiner, var elektriskt och elektroniskt avfall gratis kan avlevereras på återvinningsstationer eller hämtas direkt från hushållen. Närmare information kan hämtas hos kommunens miljöförvaltning. Kontakta den återförsäljare där skåpet köptes, när det skall bortforslas. Dessutom hänvisas till våra hemsida: www. gram-commercial.com Gram-webshop.nl Gram-webshop.nl72
