GEBRUIKSAANWIJZING SOC920 SAMSUNG

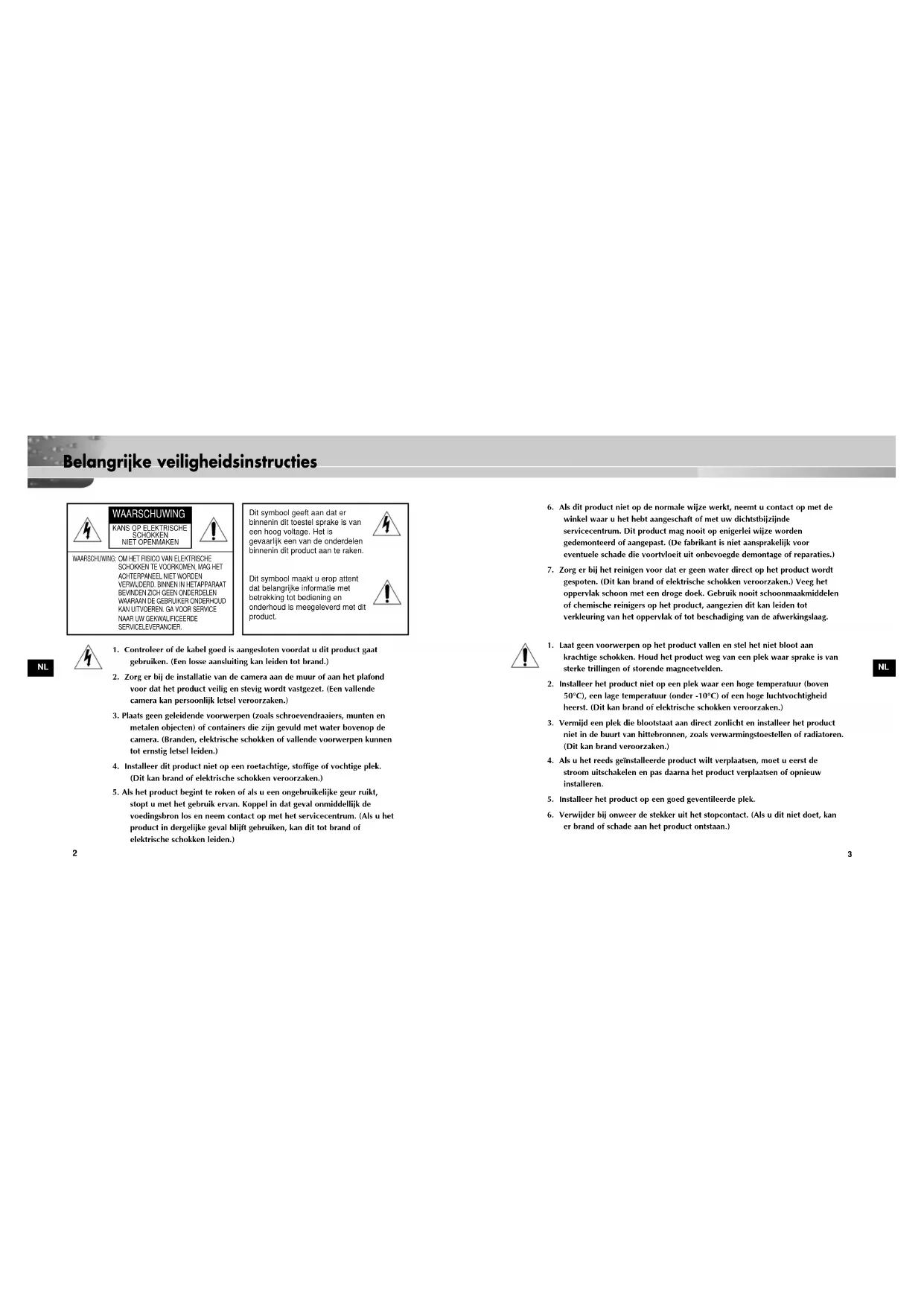

Belangrijke veiligheidsinstructies NLNL

6. Als dit product niet op de normale wijze werkt, neemt u contact op met de

winkel waar u het hebt aangeschaft of met uw dichtstbijzijnde servicecentrum. Dit product mag nooit op enigerlei wijze worden gedemonteerd of aangepast. (De fabrikant is niet aansprakelijk voor eventuele schade die voortvloeit uit onbevoegde demontage of reparaties.)

7. Zorg er bij het reinigen voor dat er geen water direct op het product wordt

gespoten. (Dit kan brand of elektrische schokken veroorzaken.) Veeg het oppervlak schoon met een droge doek. Gebruik nooit schoonmaakmiddelen of chemische reinigers op het product, aangezien dit kan leiden tot verkleuring van het oppervlak of tot beschadiging van de afwerkingslaag.

1. Laat geen voorwerpen op het product vallen en stel het niet bloot aan

krachtige schokken. Houd het product weg van een plek waar sprake is van sterke trillingen of storende magneetvelden.

2. Installeer het product niet op een plek waar een hoge temperatuur (boven

50°C), een lage temperatuur (onder -10°C) of een hoge luchtvochtigheid heerst. (Dit kan brand of elektrische schokken veroorzaken.)

3. Vermijd een plek die blootstaat aan direct zonlicht en installeer het product

niet in de buurt van hittebronnen, zoals verwarmingstoestellen of radiatoren. (Dit kan brand veroorzaken.)

4. Als u het reeds geïnstalleerde product wilt verplaatsen, moet u eerst de

stroom uitschakelen en pas daarna het product verplaatsen of opnieuw installeren.

5. Installeer het product op een goed geventileerde plek.

6. Verwijder bij onweer de stekker uit het stopcontact. (Als u dit niet doet, kan

er brand of schade aan het product ontstaan.) WAARSCHUWING OM HET RISICO VAN ELEKTRISCHESCHOKKEN TE VOORKOMEN, MAG HETACHTERPANEEL NIET WORDENVERWIJDERD. BINNEN IN HETAPPARAATBEVINDEN ZICH GEEN ONDERDELENWAARAAN DE GEBRUIKER ONDERHOUDKAN UITVOEREN. GA VOOR SERVICENAAR UW GEKWALIFICEERDESERVICELEVERANCIER.

1. Controleer of de kabel goed is aangesloten voordat u dit product gaat

gebruiken. (Een losse aansluiting kan leiden tot brand.)

2. Zorg er bij de installatie van de camera aan de muur of aan het plafond

voor dat het product veilig en stevig wordt vastgezet. (Een vallende camera kan persoonlijk letsel veroorzaken.)

3. Plaats geen geleidende voorwerpen (zoals schroevendraaiers, munten en

metalen objecten) of containers die zijn gevuld met water bovenop de camera. (Branden, elektrische schokken of vallende voorwerpen kunnen tot ernstig letsel leiden.)

4. Installeer dit product niet op een roetachtige, stoffige of vochtige plek.

(Dit kan brand of elektrische schokken veroorzaken.)

5. Als het product begint te roken of als u een ongebruikelijke geur ruikt,

stopt u met het gebruik ervan. Koppel in dat geval onmiddellijk de voedingsbron los en neem contact op met het servicecentrum. (Als u het product in dergelijke geval blijft gebruiken, kan dit tot brand of elektrische schokken leiden.) Dit symbool geeft aan dat er binnenin dit toestel sprake is van een hoog voltage. Het is gevaarlijk een van de onderdelen binnenin dit product aan te raken. Dit symbool maakt u erop attent dat belangrijke informatie met betrekking tot bediening en onderhoud is meegeleverd met dit product. WAARSCHUWING

KANS OP ELEKTRISCHESCHOKKEN NIET OPENMAKEN

Inhoudsopgave Hoofdstuk 1 Overzicht SOC-920(P) In dit hoofdstuk wordt de SOC-920(P) kort voorgesteld en worden de belangrijkste kenmerken, namen van onderdelen en functies beschreven. Hoofdstuk 1 Overzicht SOC-920(P) 5 Inleiding tot de SOC-920(P) 6 Overzicht SOC-920(P) 7 Hoofdstuk 2 De SOC-920(P) installeren 8 De inhoud van de verpakking controleren 9 Voorzorgsmaatregelen bij installatie en gebruik 11 Kabel voorbereiden 12 De SOC-920(P) installeren 13 Bijlage Pinconfiguratie van de SOC-920(P) 15 Productspecificaties van de SOC-920(P) 16 00351A SOC-920P-NL 11/19/03 2:53 PM Page 4NL

Inleiding tot de SOC-920(P) Overzicht SOC-920(P) De SOC-920(P) anti-vandalisme camera is een camera die uitsluitend is bedoeld voor het VPP (Video Professional Package). De SOC-920(P) anti-vandalisme camera is een koepelvormig bewak- ingsapparaat dat de beste bewakingsvoorzieningen biedt voor banken, detailhandel, handelsgebouwen, industriële omgevingen, enz. Het is zodanig ontworpen dat het bestand is tegen opzettelijke of onopzettelijke klappen of vandalisme. De SOC-920(P) is een geavanceerd bewakingsapparaat waarmee tot 120x inzoomen mogelijk is met zijn 12x zoomlens en IC met 10x digitale zoom. De SOC-920(P) is een multifunctioneel bewakingsapparaat dat is uitgerust met alle belangrijke voorzieningen van bestaande bewakingscamera's: de functie voor bewaking bij weinig licht waarmee opnames kunnen worden gemaakt onder extreem donkere omstandigheden, de witbalansfunctie die een nauwkeurige kleurweergave biedt bij elke lichtbron, de BLC-functie die een effectieve tegenlichtcorrectie biedt zelfs op felverlichte plekken en de automatische focusinstelling waarmee het onderwerp wordt gevolgd en automatisch scherpgesteld. De ingebouwde microfoon waarmee de gebruiker alle geluiden kan horen die in het bewaakte gebied worden gemaakt. KOEPELKAP 00351A SOC-920P-NL 11/19/03 2:53 PM Page 6NL

Voor de installatie De inhoud van de verpakking controleren Controleer of de volgende items worden meegeleverd in het pakket. SOC-920(P) KABEL Installatiehandleiding Installatiehandleiding Hoofdstuk 2 De SOC-920(P) installeren In dit hoofdstuk wordt uitgelegd wat moet worden gecon- troleerd voordat u de SOC-920(P) gaat installeren, hoe u een locatie kiest voor de installatie en welke voorzorgsmaa- tregelen moeten worden genomen tijdens de installatie. Laten we nu maar eens de SOC-920(P) gaan installeren en de kabel gaan aansluiten. 00351A SOC-920P-NL 11/19/03 2:53 PM Page 8NL

Voor de installatie Voorzorgsmaatregelen bij installatie en gebruik ✔ Controleer vóór de installatie of de plek van installatie het gewicht van de SOC- 920(P) wel kan dragen. ✔ Controleer of de kabel nergens blijft haken en of de isolatiemantel nog op zijn plek zit. (Als u dit niet doet, kan er brand of schade aan het product ontstaan.) ✔ Voorkom dat mensen het installatiegebied kunnen betreden, waar voorwerpen kunnen vallen tijdens de installatie. Verplaats kostbare voorwerpen naar een veilige plek vóór de installatie. ✔ Installeer de camera op een koele plek, buiten direct zonlicht. Stel de SOC-920(P) tijdens gebruik of opslag niet bloot aan direct zonlicht. Gebruik de BLC-functie bij toepassing van de SOC-920(P) onder een spotje of onder hele felle lampen. ✔ De SOC-920(P) moet worden gebruikt op een plek waar temperatuur en luchtvochtigheid binnen de hieronder opgegeven limieten blijven: -Temperatuur: -10°C tot +50°C -Luchtvochtigheid: Beneden 90% ✔ KUNSTSTOF PLUGGEN 2 stuks

voor installatie aan het plafond ✔ MONTAGESCHROEVEN 2 stuks

voor installatie aan het plafond (DIKTE M4 X 30 + O-RING) ✔ SLEUTEL 1 stuks

voor verwijdering van de KOE PELKAP ✔ SJABLOON 1 stuks

Een hulpmiddel voor installatie aan het plafond (PAPIER) ✔ 20M KABEL 1 stuks

Voor aansluiting van stroom en signaal. Installatievoorbeelden voor de SOC-920(P) ✔ Het product kan rechtstreeks aan een plafond worden geïnstalleerd. ✔ Het product kan rechtstreeks aan een muur worden geïnstalleerd. 00351A SOC-920P-NL 11/19/03 2:53 PM Page 10NL

1. Kies een plek voor installatie die het gewicht van de te installeren apparatuur

2. Breng de meegeleverde sjabloon aan op de plek van installatie, boor gaten (5

mm diameter, min. 35 mm diep) en breng vervolgens de meegeleverde kunst- stof pluggen (5 mm) aan.

3. Plaats deze zo dat zij niet beschadigd raken bij installatie van de camera.

4. Verwijder de KOEPELKAP om de CAMERA te installeren.

1) Gebruik de meegeleverde SLEUTEL om de 4

BOUTEN van de behuizing los te draaien (naar links), zoals wordt aangegeven in de illustratie.

2) Demonteer de KOEPEL door in de richting te

draaien die wordt aangegeven in de illustratie.

5. Installeer de CAMERA.

Lijn de installatie-openingen in de camera uit met de boorgaten waarin de KUNSTSTOF PLUGGEN zijn aangebracht en breng vervol- gens de MONTAGESCHROEVEN (DIKTE M4 X 30) aan met behulp van O-RINGEN. (2 plaatsen) SAMSUNG

Kabel voorbereiden De volgende kabel is vereist voor installatie en gebruik van de SOC-920(P). Kabel 00351A SOC-920P-NL 11/19/03 2:53 PM Page 12NL

6. Draai de LENS in de richting van het te bewaken gebied.

1) Draai de STOPRING naar links, zoals wordt aangegeven in de

illustratie, om het LENSLICHAAM en de BUITENLENS in te stellen.

2) Draai het LENSLICHAAM om de verticale

richting in te stellen en draai het LENSLICHAAM samen met de BUITEN LENS om de horizontale richting te bepalen. (De BUITENLENS bevat een stopmecha nisme zodat de LENS niet meer dan 180° naar links of rechts kan draaien. Bij al te grote rotatie van de LENS kan de bedrad ing aan de binnenzijde verdraaid raken, waardoor er schade optreedt zoals kortsluiting of draadbreuk.) ☛ De markering voor de ONDERKANT van de LENS moet naar beneden wijzen. (Als dit niet het geval is, ziet u mogelijk een ver- draaid of omgekeerd beeld)

3) Plaats de LENS in de gewenste richting, houd de BUITENLENS

met de ene hand vast en draai de STOPRING met de andere hand vast (naar rechts) zodat de LENS vastzit.

7. Als de binnen- of buitenkant van de KOEPEL vuil is,

veegt u deze schoon met een zachte, katoenen schoon- maakdoek.

8. Draai, na montage van de KOEPELKAP, de BOUT voor

montage van de BEHUIZING vast door deze naar rechts te draaien met de meegeleverde SLEUTEL. (4 plaatsen)

9. Nadat de camera is geïnstalleerd, sluit u het ene uiteinde

van de kabel aan op de camera en het andere uiteinde op andere randapparaten of op de achterkant van de monitor. BUITEN- LENS LENSLICHAAMSTOPRING Pinconfiguratie van de SOC-920(P) 1DATA+ 2 VIDEO_OUT 3 GND (AARDE) 4DATA- 5 AUDIO_OUT 6 VDD 7 GND_V 8 CH_SEL

Type product Anti-vandalisme camera Anti-vandalisme camera Stroomvoorziening 12 tot 18V gelijkstroom van monitor 12 tot 18V gelijkstroom van monitor Stroomverbruik Ongeveer 6W Ongeveer 6W TV-uitzendsysteem PAL-standaardkleurencamera NTSC-standaardkleurencamera Beeldverwerkingsapparaat 1/4-inch IT S-HAD CCD 1/4-inch IT S-HAD CCD Effectieve aantal pixels 752 (H) X 582 (V) 768(H) X 494(V) Scanmethode 625 lijnen, 2:1 Interlace 525 lijnen, 2:1 Interlace Lijnfrequentie Horizontaal: 15.625 Horizontaal: 15.734 Verticaal: 50 Hz Verticaal: 60 Hz Synchronisatiemethode INT INT Resolutie 480 TV-lijnen 480 TV-lijnen Signaal-ruisverhouding Meer dan 50dB (AGC uit) Meer dan 48dB (AGC uit) Minimale verlichtingsvereiste 2 lux (Sense Up uitgeschakeld) 2 lux (Sense Up uitgeschakeld) 0,02 lux (Sense Up x128) 0,02 lux (Sense Up x128) Kleurtemperatuur ATW/AWC/Handmatige modus ATW/AWC/Handmatige modus (3200°K, 5600°K, R/B-handsterkteregeling) (3200°K, 5600°K, R/B-handsterkteregeling) Elektronische sluiter Uit, 1/120, 1/250, 1/500, 1/1K, Uit, 1/100, 1/250, 1/500, 1/1K, 1/2K, 1/4K, 1/10K sec 1/2K, 1/4K, 1/10K sec Tegenlichtcorrectie Uit/Aan (gebiedsinstelling) Uit/Aan (gebiedsinstelling) Sense Up Uit/Auto x2~x128/Vast x2~x128 Uit/Auto x2~x128/Vast x2~x128 Digitale zoomfunctie Uit, x2, x4, x6, x8, x10 Uit, x2, x4, x6, x8, x10 Bewegingsdetectie Uit/Aan (gebieds-/gevoeligheidsinstelling) Uit/Aan (gebieds-/gevoeligheidsinstelling) Videobesturing POSI/NEGA, MIRROR, Detailinstelling POSI/NEGA, MIRROR, Detailinstelling Signaaluitvoer omposite Video-uitgang: 1.0 Vp-p 75 ohm/RJ45 Composite Video-uitgang: 1.0 Vp-p 75 ohm/RJ45 Lens Brandpuntsafstand: 3,6 tot 43,2 mm Brandpuntsafstand: 3,6 tot 43,2 mm Diafragma: F1.8 (grootbeeld), F2.6 (tele) Diafragma: F1.8 (grootbeeld), F2.6 (tele) Gebruikstemperatuur -10°C ~ +50°C -10°C ~ +50°C Luchtvochtigheid bij gebruik Tot 90% Tot 90% Afmetingen 132 (ø) x 95,3 (H) mm 132 (ø) x 95,3 (H) mm Gewicht Ongeveer 1 kg Ongeveer 1 kg 00351A SOC-920P-NL 11/19/03 2:53 PM Page 16CÂMARA DOMO ANTI-VANDALISMO SOC-920(P) Manual de instalação
