MANUAL DE USUARIO SOC920 SAMSUNG

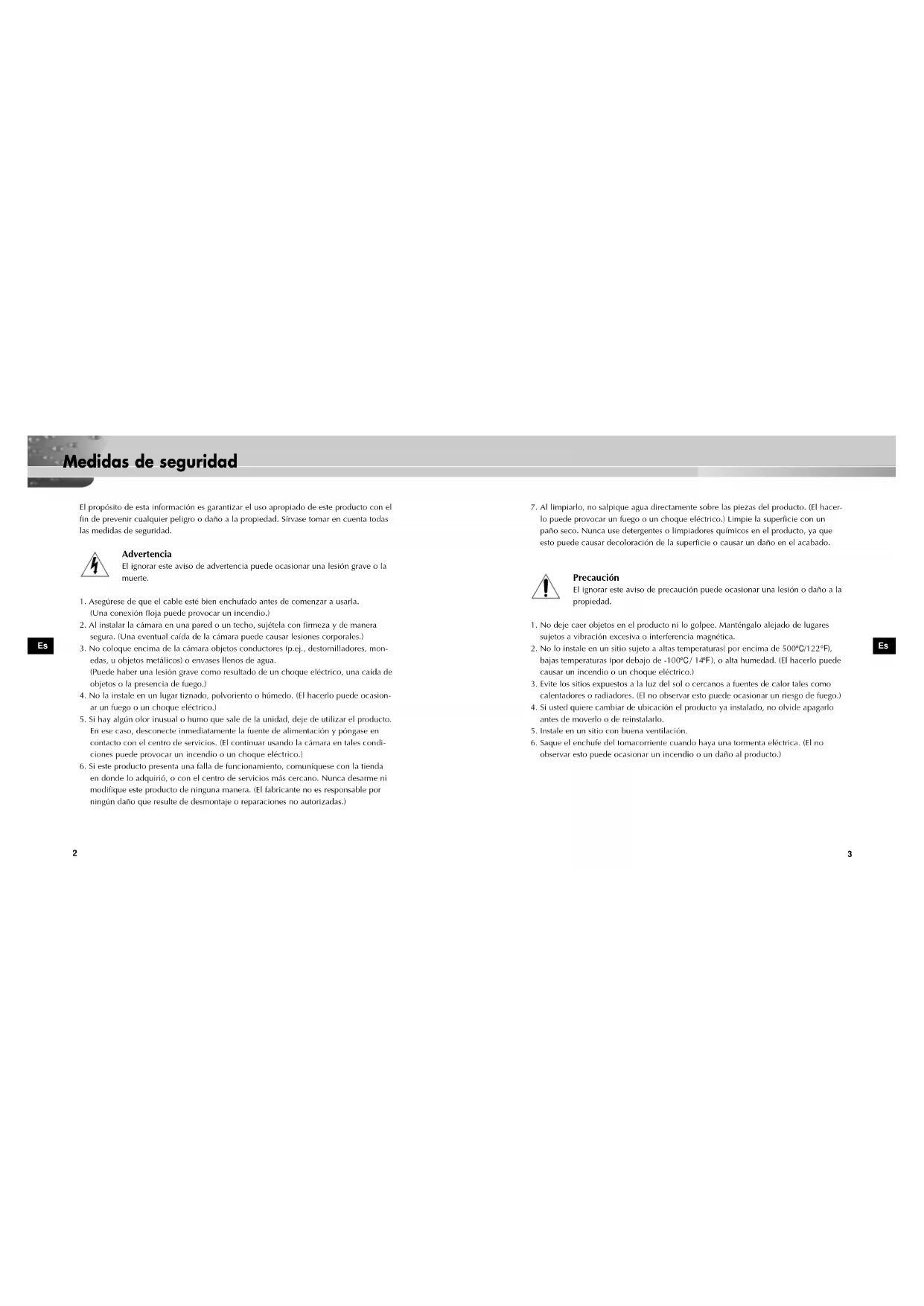

Medidas de seguridad EsEs

7. Al limpiarlo, no salpique agua directamente sobre las piezas del producto. (El hacer-

lo puede provocar un fuego o un choque eléctrico.) Limpie la superficie con un paño seco. Nunca use detergentes o limpiadores químicos en el producto, ya que esto puede causar decoloración de la superficie o causar un daño en el acabado. Precaución El ignorar este aviso de precaución puede ocasionar una lesión o daño a la propiedad.

1. No deje caer objetos en el producto ni lo golpee. Manténgalo alejado de lugares

sujetos a vibración excesiva o interferencia magnética.

2. No lo instale en un sitio sujeto a altas temperaturas( por encima de 500

bajas temperaturas (por debajo de -100

), o alta humedad. (El hacerlo puede causar un incendio o un choque eléctrico.)

3. Evite los sitios expuestos a la luz del sol o cercanos a fuentes de calor tales como

calentadores o radiadores. (El no observar esto puede ocasionar un riesgo de fuego.)

4. Si usted quiere cambiar de ubicación el producto ya instalado, no olvide apagarlo

antes de moverlo o de reinstalarlo.

5. Instale en un sitio con buena ventilación.

6. Saque el enchufe del tomacorriente cuando haya una tormenta eléctrica. (El no

observar esto puede ocasionar un incendio o un daño al producto.) El propósito de esta información es garantizar el uso apropiado de este producto con el fin de prevenir cualquier peligro o daño a la propiedad. Sírvase tomar en cuenta todas las medidas de seguridad. Advertencia El ignorar este aviso de advertencia puede ocasionar una lesión grave o la muerte.

1. Asegúrese de que el cable esté bien enchufado antes de comenzar a usarla.

(Una conexión floja puede provocar un incendio.)

2. Al instalar la cámara en una pared o un techo, sujétela con firmeza y de manera

segura. (Una eventual caída de la cámara puede causar lesiones corporales.)

3. No coloque encima de la cámara objetos conductores (p.ej., destornilladores, mon-

edas, u objetos metálicos) o envases llenos de agua. (Puede haber una lesión grave como resultado de un choque eléctrico, una caída de objetos o la presencia de fuego.)

4. No la instale en un lugar tiznado, polvoriento o húmedo. (El hacerlo puede ocasion-

ar un fuego o un choque eléctrico.)

5. Si hay algún olor inusual o humo que sale de la unidad, deje de utilizar el producto.

En ese caso, desconecte inmediatamente la fuente de alimentación y póngase en contacto con el centro de servicios. (El continuar usando la cámara en tales condi- ciones puede provocar un incendio o un choque eléctrico.)

6. Si este producto presenta una falla de funcionamiento, comuníquese con la tienda

en donde lo adquirió, o con el centro de servicios más cercano. Nunca desarme ni modifique este producto de ninguna manera. (El fabricante no es responsable por ningún daño que resulte de desmontaje o reparaciones no autorizadas.) 00351A SOC-920P-spa 11/19/03 2:56 PM Page 2Es

SOC-920(P) - Resumen Este capítulo presenta en forma resumida el SOC-920(P) y describe sus características clave, nombres de las piezas y funciones. Capítulo 1 SOC-920(P) Resumen 5 SOC-920(P) Introducción 6 SOC-920(P) Resumen 7 Capítulo 2 Instalación de la SOC-920(P) 8 Revisión del contenido del paquete 9 Precauciones de instalación y uso 11 Preparación de los cable 12 Instalación de la SOC-920(P) 13 Apéndice Configuración de clavijas para el modelo SOC-920(P) 15 SOC-920(P) - Especificaciones del producto 16 00351A SOC-920P-spa 11/19/03 2:56 PM Page 4Es

SOC-920(P) - Introducción SOC-920(P) - Resumen La Cámara antivandálica de domo SOC-920(P) es una cámara para el VPP (Paquete de video profesional) exclusivamente. La Cámara antivandálica de domo SOC-920(P) es un dispositivo de vigilancia tipo domo que ofrece las mejores características de vigilancia para bancos, tiendas minoristas, edificios comerciales, instalaciones industriales, etc. Está diseñada para soportar impactos intencionales o accidentales o vandalismo, y es imperme- able, a prueba de polvo y de golpes. La SOC-920(P) es un aparato avanzado de vigilancia que permite un acercamien- to máximo de 120x con su lente zoom de 12x y su zoom digital 10x IC. La SOC-920(P) es un aparato multifuncional de vigilancia que está dotado de todas las características principales de las cámaras de vigilancia existentes: la función de Vigilancia en poca iluminación que permite fotografiar objetos en movimiento a muy poca iluminación, la función de Equilibrio de blancos que provee una alta definición del color para cualquier fuente de iluminación, la función BLC que permite una efectiva compensación de contraluz en lugares con mucha luz incidente, y la función One Auto Focus que rastrea y enfoca automática- mente al sujeto. El micrófono incorporado permite al usuario escuchar todos los sonidos generados en el área de monitoreo.

Antes de la instalación Revisión del contenido del paquete Compruebe que los artículos siguientes estén incluidos en el paquete. Capítulo

Instalación de la SOC-920(P) Este capítulo indica lo que se debe revisar antes de instalar la SOC-920(P), explica cómo se debe elegir el sitio para la instalación y qué precauciones deben tomarse durante la instalación. Ahora, instalemos la SOC-920(P) y conectemos los cable. SOC-920(P) CABLE Manual de instalación Manual deinstalación 00351A SOC-920P-spa 11/19/03 2:56 PM Page 8Es

Antes de la instalación Precauciones de instalación y uso ✔ Cerciórese de que el lugar de instalación pueda soportar el peso de la SOC- 920(P) antes de instalarla. ✔ Asegúrese de que el cable no se presione con nada y que su funda de ais- lamiento no se salga. (El no observar esto puede ocasionar un incendio o un daño al producto.) ✔ Evite que la gente se acerque al área donde pudieran caer objetos durante la instalación. Mueva los objetos de valor a un sitio seguro antes de la instalación. ✔ Instálela en un lugar fresco y alejado de la luz directa del sol. Asegúrese de no exponer la SOC-920(P) a la luz directa del sol durante su uso o almacenamiento. Use la función BLC cuando opere la SOC-920(P) bajo una luz muy fuerte o de un reflector. ✔ La SOC-920(P) se debe utilizar en un sitio donde la temperatura y la humedad permanezcan dentro de los límites especificados a continuación: - Temperatura : -10°C ~ +50°C (14°F~122°F) - Humedad: Menor de 90%

para instalación en techo

para instalación en techo (TH M4 X L30 NEGROS + ARO TÓRICO) ✔ L WRENCH 1 de c/u.

Para conexión de la alimentación y la señal. SOC-920(P) - Ejemplos de tipos de insta- ✔ Se puede instalar directamente en los techos. ✔ Se puede instalar directamente en las paredes. 00351A SOC-920P-spa 11/19/03 2:56 PM Page 10Es

Instalación de la SOC-920(P)

1. Elija un sitio para la instalación que pueda soportar suficientemente el peso de

los equipos a instalar.

2. Pegue la plantilla suministrada en el sitio de la instalación, taladre agujeros pilo

tos (5 mm de diámetro y 35 mm de profundidad), y luego instale y asegure los bulones de anclaje plásticos suministrados (HUD 5).

3. Arréglelos de modo que no sean dañados ni agarrados con algo al instalar la

4. Retire la CUBIERTA TIPO DOMO para instalar la CÁMARA.

1) Use la LLAVE en L para sacar los 4 PERNOS de

fijación de la CARCASA girándolos hacia la izquier da como se muestra en la figura.

2) Desarme el MONTAJE DEL DOMO en la

dirección que se muestra en la figura.

5. Instale la CÁMARA. Alinee los agujeros de

instalación de la CÁMARA con los agujeros en donde se insertaron los ANCLAJES PLÁSTICOS y luego fije el TORNILLO ROSCADO PARA MONTAJE (TH M4 X 30) con los AROS TÓRICOS. (2 puntos) SAMSUNG

Preparación de los cable Los siguientes cable son necesarios para instalar y usar la SOC-920(P). Cable 00351A SOC-920P-spa 11/19/03 2:56 PM Page 12Es

Instalación de la SOC-920(P)

6. Ajuste la dirección de la LENTE hacia donde el cliente quiera

1) Gire el ARO DE PARADA hacia la izquierda como se muestra

en la figura para mover el cuerpo de la LENTE y la TAPA DE LA LENTE.

2) Mueva el cuerpo de la LENTE para ajustar

la dirección vertical y gire el cuerpo de la LENTE junto con la TAPA DE LA LENTE para ajustar la dirección horizontal. (Hay un mecanismo de parada en la TAPA DE LA LENTE que mpide que la LENTE pueda ser movida a más de 180º grados ya sea a la izquierda o a la derecha. La rotación excesiva de la LENTE puede torcer el cableado interior y causar daños tales como un cortocircuito o una ruptura de cable.) ☛ La marca INFERIOR de la LENTE debe quedar hacia abajo. (Si no, la imagen puede verse inclinada o al revés.)

3) Coloque la LENTE en la dirección deseada, sostenga la

TAPA DE LA LENTE con una mano, y apriete firmemente con la otra mano el ANILLO DE PARADA hacia la derecha de tal forma que la LENTE no quede floja.

7. Si el interior y el exterior del DOMO están sucios,

límpielo con un trapo de limpieza suave de franela o de algodón.

8. Después de montar la CUBIERTA TIPO DOMO en la

dirección correcta, sujete el PERNO de fijación de la CARCASA dándole vuelta a la derecha con una LLAVE EN L. (4 puntos)

9. Una vez que la cámara esté instalada, conecte un extremo del cable a la cámara y el

otro extremo a otro equipo accesorio o a la parte posterior del monitor.

TAPA DELA LENTECUERPO DELA LENTEARO DEPARADA

SOC-920(P) - Especificaciones del producto ITEM DESCRIPTION

Tipo de producto CÁMARA ANTIVANDÁLICA TIPO DOMO CÁMARA ANTIVANDÁLICA TIPO DOMO Voltaje del suministro de energía CC 12~18V CC 12~18V Consumo Aprox. 6W Aprox. 6W Sistema de transmisión Sistema de color estándar PAL Sistema de color estándar NTSC Dispositivo de imágenes 1/4 pulgada IT S-HAD CCD 1/4 pulgada IT S-HAD CCD Píxeles efectivos 752(H) X 582(V) 768(H) X 494(V) Método de barrido 625 Líneas, 2:1 entrelazado 525 Líneas, 2:1 entrelazado Frecuencia de línea Horizontal :15,625 Hz Horizontal :15,734 Hz Vertical : 50 Hz Vertical : 60 Hz Método de sincronización INT INT Resolución 480 Líneas de TV 480 Líneas de TV Relación señal a ruido Por encima de 50 dB (AGC desactivado) Por encima de 48 dB (AGC desactivado) Iluminación mínima de la escena 2 Lux (Sense Up desactivado) 2 Lux (Sense Up desactivado)
