GEBRUIKSAANWIJZING AVDW6010 PIONEER

De kleuren van de snoeren van dit toestel zich gewijzigd.

Table des matieres 1

IMPORTANT MESURES DE SECURITE 2

Lees deze informatie betreffende uw display zorgvuldig door en bewaar de informatie voor eventuele naslag 2

Aanbrengen en verwijderen van de display 3

Aanbrengen van de display 3

Verwijden van de display 3

BELANGRIJKE INFORMATIE 4

Meer over dit toestel 4

Voorzorgen 4

Ingeval van problemen 4

Voor u dit product gaat gebruiken .... 5

Voorkom leeglopen van de accu 5

Ter bescheming van uw LCD display 5

Gebruik [BRIGHT] (Helder) en [DIMMER] (Dimmer) om het beeld in te stellen wanner dit moeilijk afleesbaar is 5

Voorveiligrijden 6

Terugstellen van de microprocessor 6

Plaats van de toetsen 7

Namen van toetsen en onderdelen 7

Basisbediening 8

Inschakelen van de stroom 8
Instellen van het volume 8
Selecteren van de bron 9
- Meer over de iconen in de hoek
- Meer over de RCA video- en audiouitgangen van dit apparaat
Selecteren van de audio, video en externeuitgang 10
- Selecteren van uitsluitend video voor de display
- Selecteren van uitsluitend audio voor de ingebouwde luidspreker
Wijzigenvandebreedbeeldfunciet 12
- Beschikbare breedbeeldfunctions

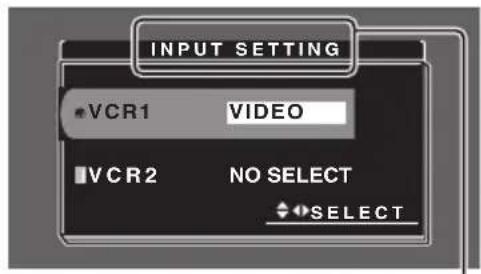

Bediening van het instelmenu 14

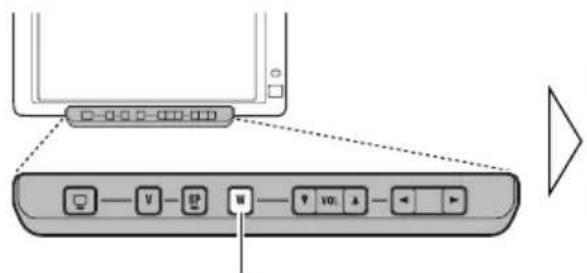

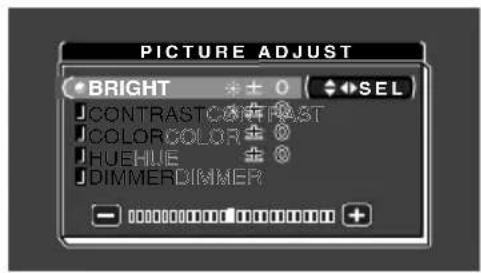

Oproepen van het instelmenu 14

Beeldinstellungen 15

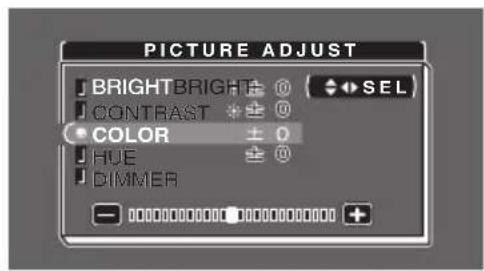

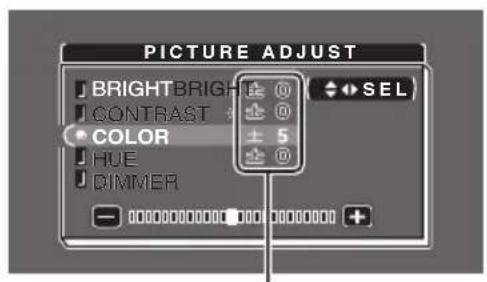

BRIGHT/CONTRAST/COLOR/HUE

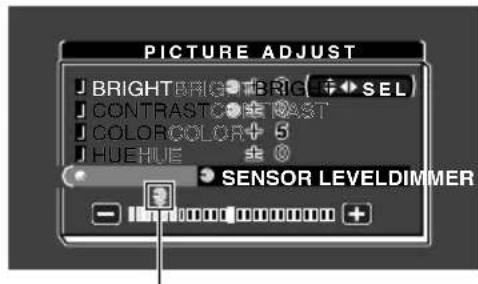

DIMMER

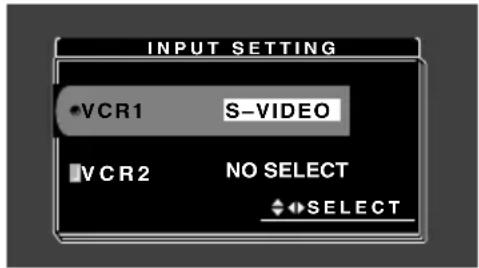

Ingangsinstelling [VCR1/VR2] 17

Display-installing 18

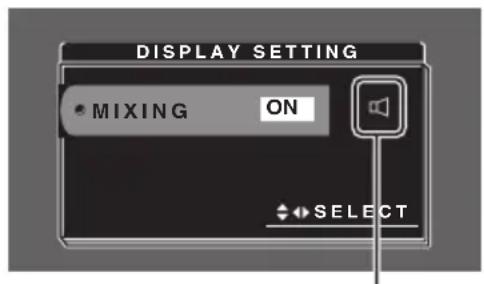

• Mengen van de navigatie-stembegeleiding en andere audio [MIXING]

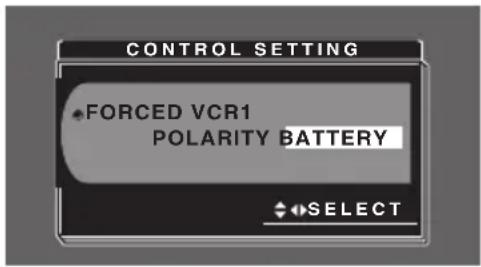

Geforceerde VCR1 ingangsinstelling 19

Correct gebruik van het display 20

Behandeling van de display 20
Informatie betreffende het beeldscherm (LCD-schem) 21
Verzorging van het beeldschemm 21
Informatie betreffende dekleine fluorescentiebuis in de display 21

Aansluten van de apparatuur 22

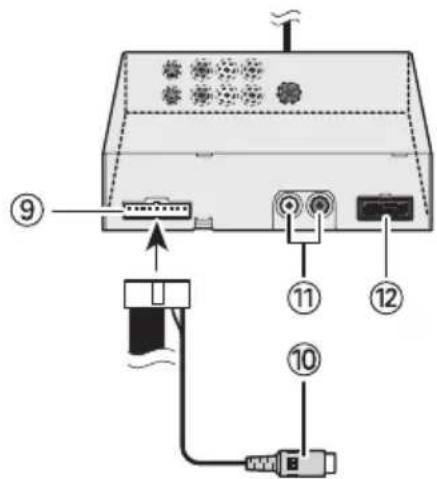

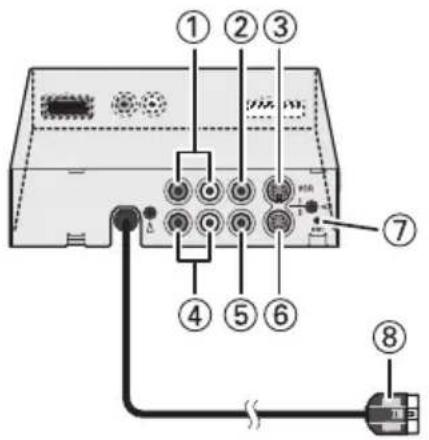

Namen en functies van de aansluitingen 24

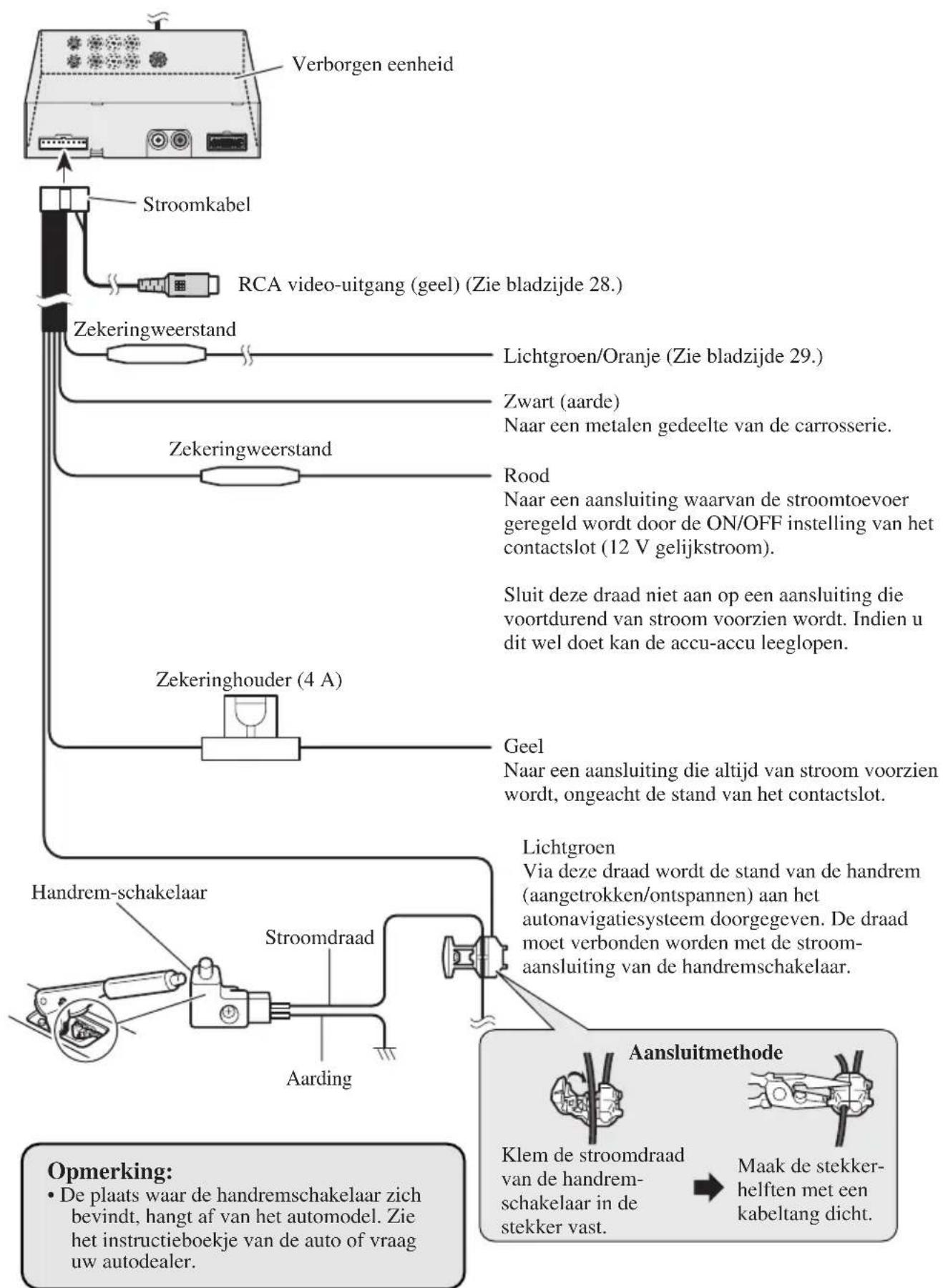

Aansluiten van de stroomkabel 25

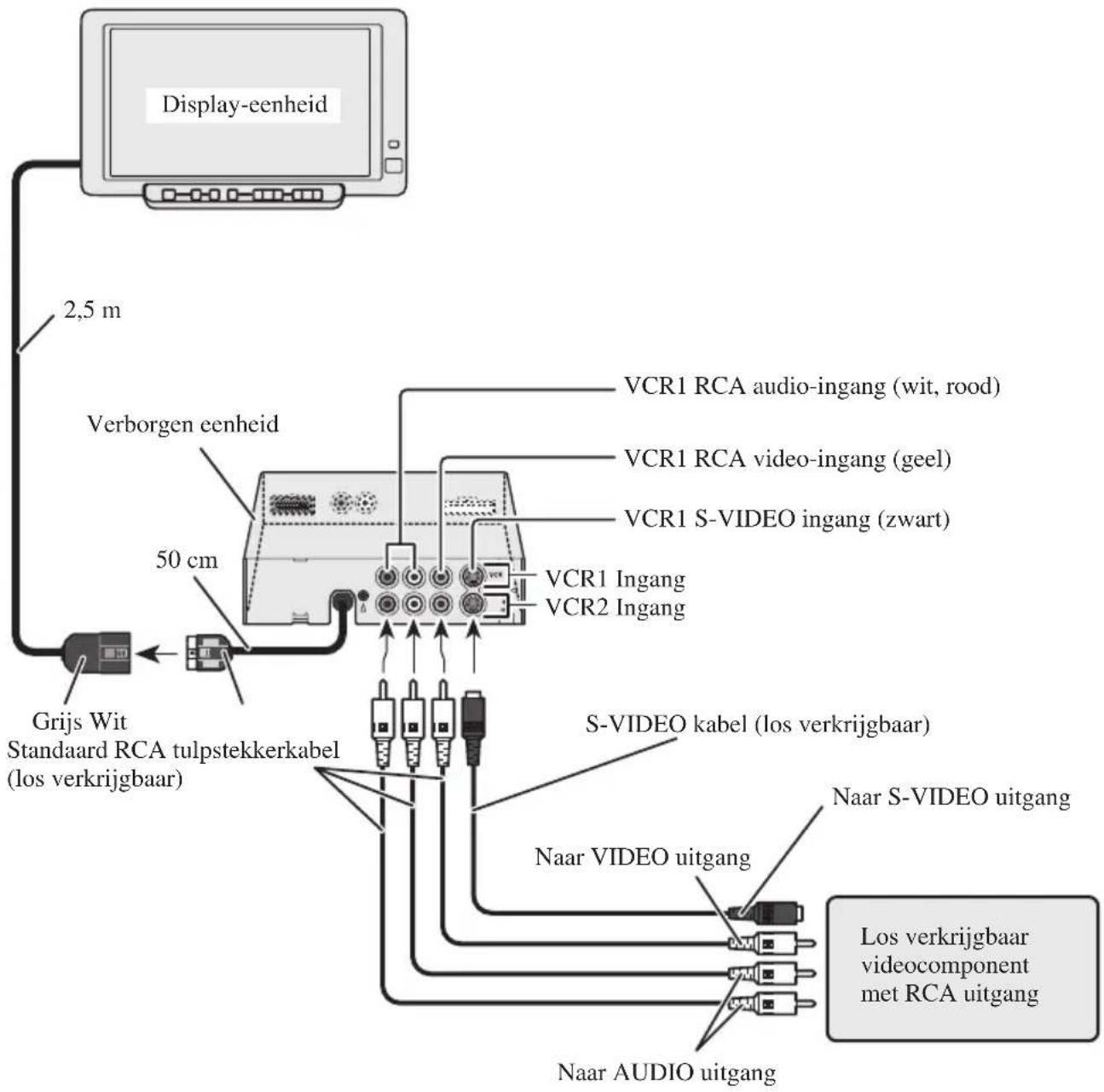

Aansluitdiagram (VCR ingang) 26

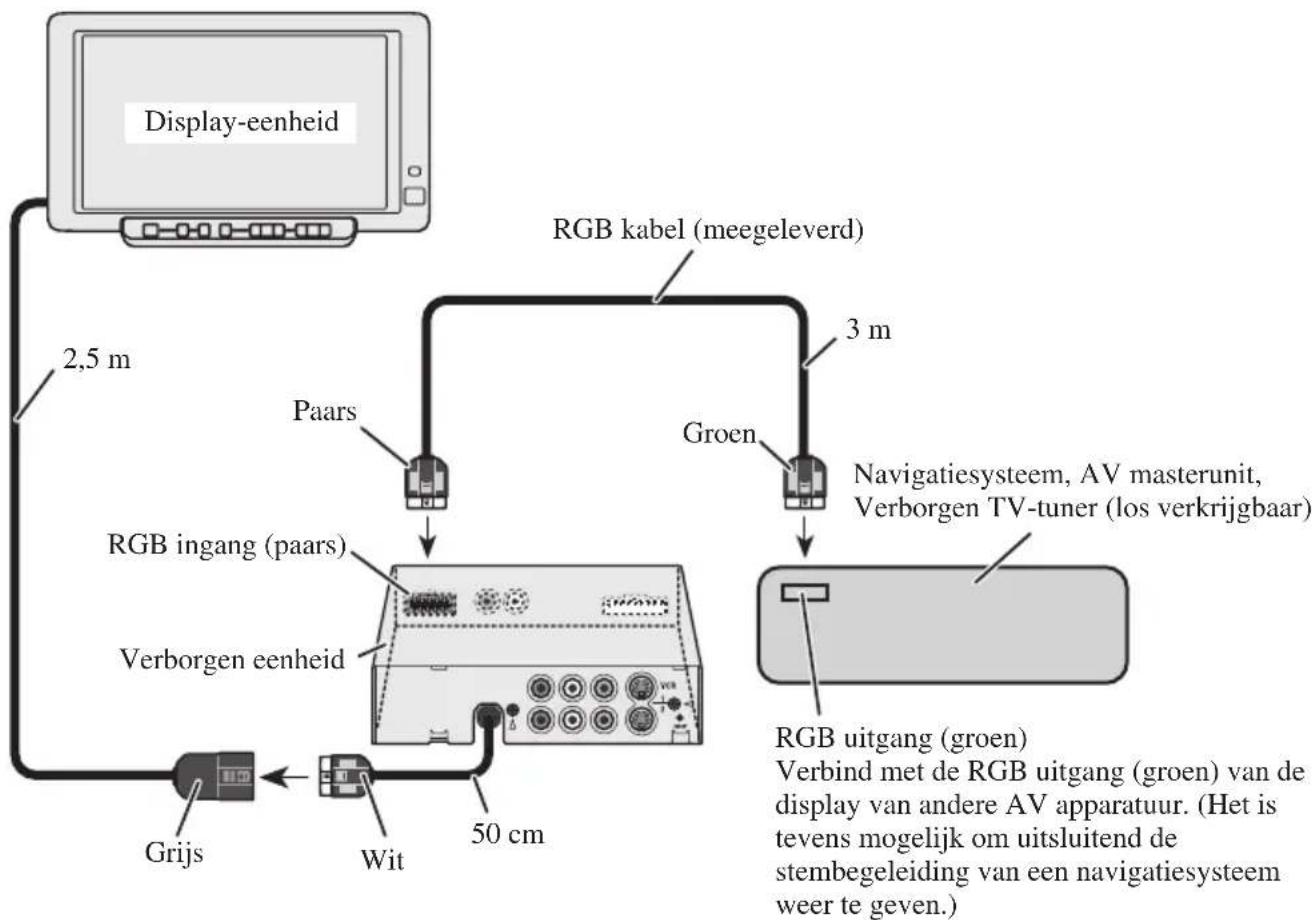

Aansluitdiagram (RGB ingang) 27

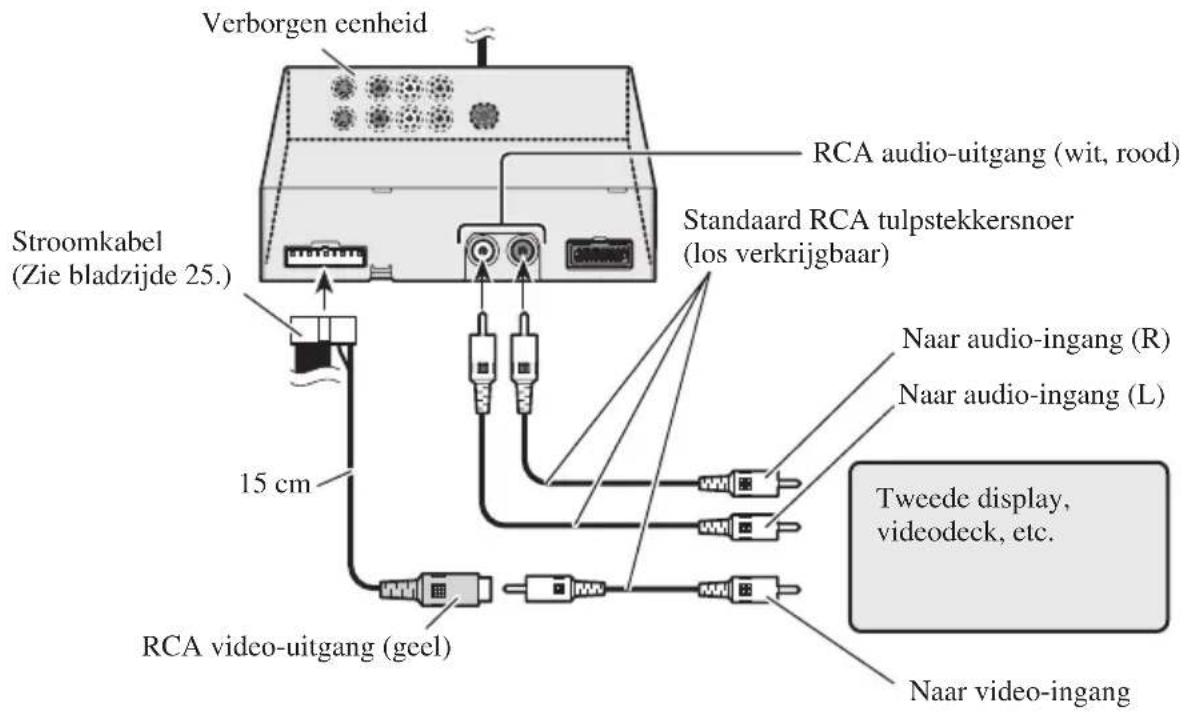

Verbinden van de RCA audio-en videouitgang 28
Aansluiten van het "AUTOMATIC INPUT SWITCHING" snoer 29

Inbouwen 30

Alvorens de display definitief te bevestigen 31

Alvorens de kleefstroken vast te plakken 31

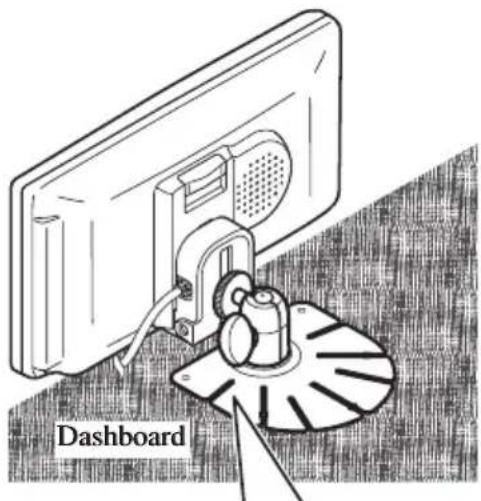

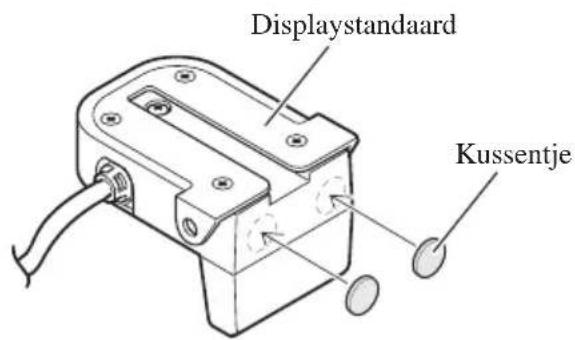

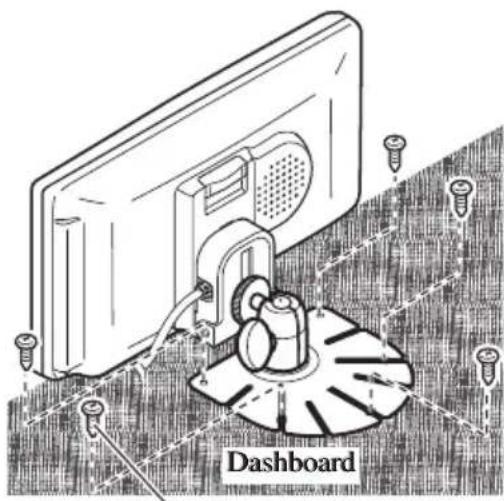

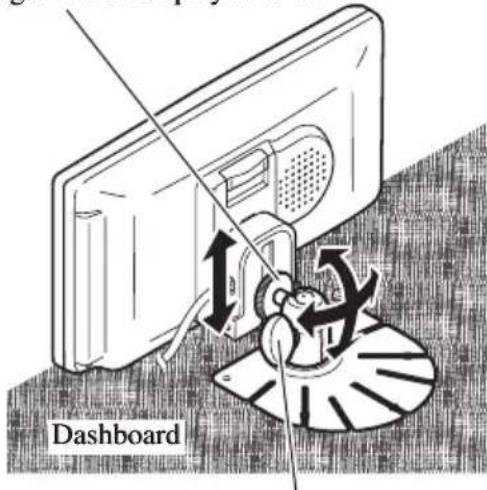

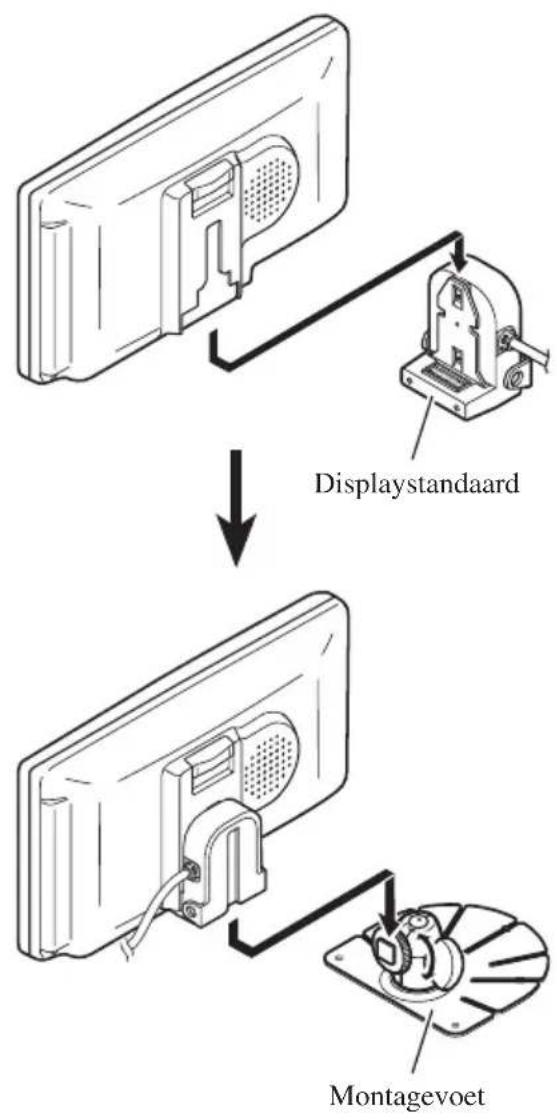

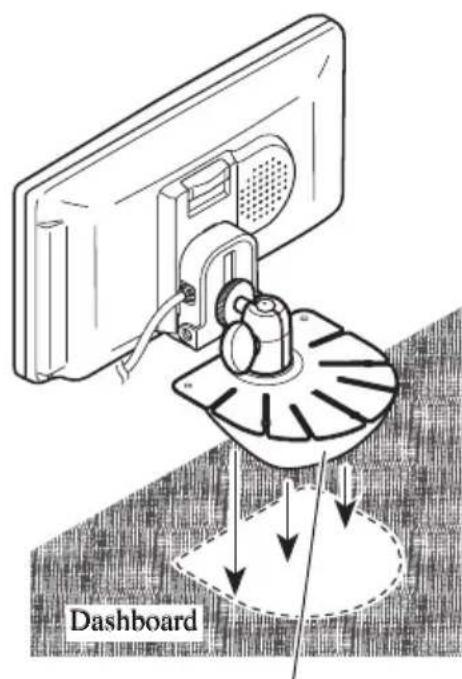

Inbouwen van de display met behulp van de bijgeleverde displaystandaard 32

Installatie verborgen eenheid 35

Voorzorgen voor de installmentie

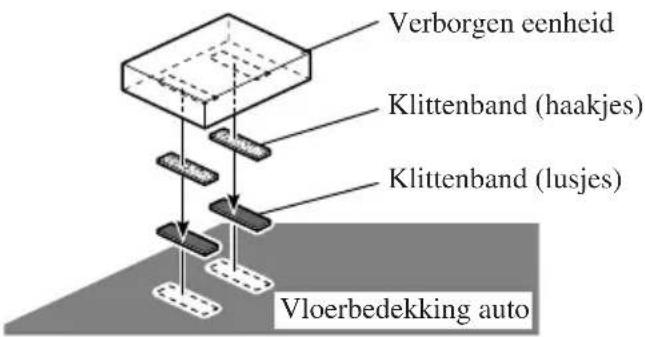

Installatie verborgen eenheid

Lees deze informatatie betreffende uw display zorgvuldig door en bewaar de informatatie voor eventuele naslag

1. Lees de gebruiksaanwijzing zorgvuldig door voordat u de display in gebruik neemt.
2. Bewaar de gebruiksaanwijzing voor eventuele naslag in de toekomst.
3. Neem alle waarschuwingsinformatie in acht en volg de instructies nauwkeurig op.
4. Laat niemand het autonavigationsystem gebruiken, tenzij de persoon de gebruiks-aanwijzing heeft gelezen en vertrouwd is met de bediening van het systeme.
5. Monteer de display Niet op eenplaats waar: (i) de display het zicht van de bestuurder op de weg kan belemmeren, (ii) de display de werkking van de diverse voorzieningen in de auto, zoals de airbags, nadelig zou+kennen beinvloeden, (iii) de display de bestuurder kan hinderen bij de besturing van de auto.
6. Evenals bij het gebruik van andere accessoires in uw auto dient u erop te letten dat het autonavigationsystemen Niet uw aandacht van de weg afleidt. Indien u moeilijkheden heeft bij de bediening van het apparaat of als de informatatie op het beeldscherm Niet duidelijk is, parkeer de auto dan op een veiligeplaats langus de weg voordat u het probleem probeert op te losesten.
7. Probeer de display nicht zich in te bouwen of onderhoud aan het apparaat te verrichten. Inbouwen en onderhoud van elektronische apparatuur en auto-accessoires door Personen die nicht de vereistevakopleiding en ervaring hebben in dit soort werkzaamheden, kan resulteren in een elektrische schok of een andere gevaarlijke situatie.
8. Tijdens het rijden dient u.altijd de veriligeidsgordel te dragen. Bij een ongeluk is de kans op letsel aanzienlijk groter als u de veriligeidsgordel Niet draagt.
9. Gebruik van dit product is onderworpen aan lokale regelingen aangaande plaatsing en gebruik. PIONEER Corporation kan geen aansprakelijkheid aanvaarden voor eventuele problemen, schade of verlies als gevolg van gebruik van het product met een onjuiste instelling of anderszins in strijd met lokale regelingen.
10. Deze functie is ontworpen voor exclusief gebruik met een achteruitkijk-camera. Gebruikers mogen uitsluitend de VTR 1 ingang met "AUTOMATIC INPUT SWITCHING" met een dergelijkke achteruitkijk-camera verbinden. Gebruikers mogen Niet andere apparatuur met de VTR 1 ingang met "AUTOMATIC INPUT SWITCHING" verbinden.

Voorzorgsmaatregelen:

• Zet het auto-contact af of schakel het autonavigationsystem uit voordat u de display gaat aanbrengen of verwijderen. Let er tevens op dat u het scherm en de toetsen Niet te ruw vastpakt of de display LAST Vallen.

• Wees voorzichtig dat geen water op de aansluitingen van de display of op de standarderechtkomt, of dat de aansluitingen worden kortgesloten door een metalen voorwerp e.d. Dit kan resulteren in een defect van het autonavigationsystem.

• Raak de aansluitingen op de display zich of op de standardiert aan. Dit kan resulteren in een slecht contact. Als de aansluitingen vuil zich,(Int, kun t u deze reinigen met een schone, droge doek.

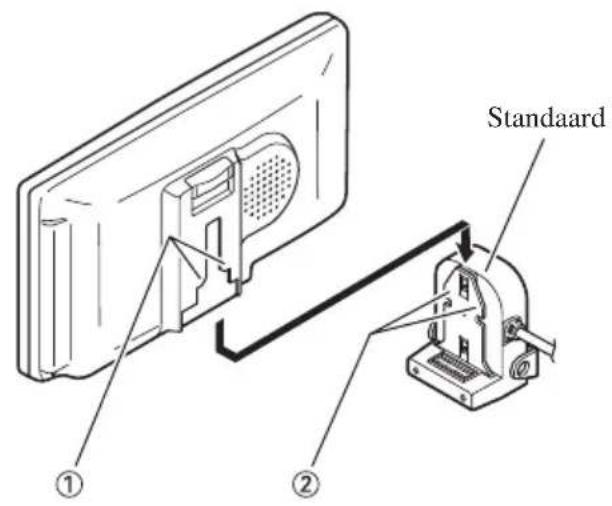

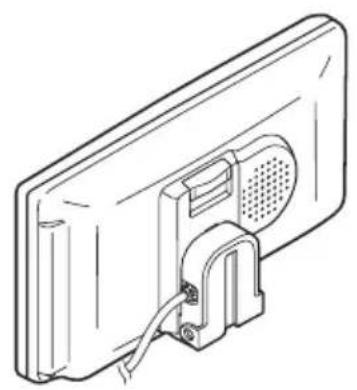

Aanbrengen van de display

1. Schuif de weiterzemde display over de groeven 2aan de linkeren rechterzemde van de standard.

1. Duw de displayaar beneden totdat deze op+zijnplaats vastklikt.

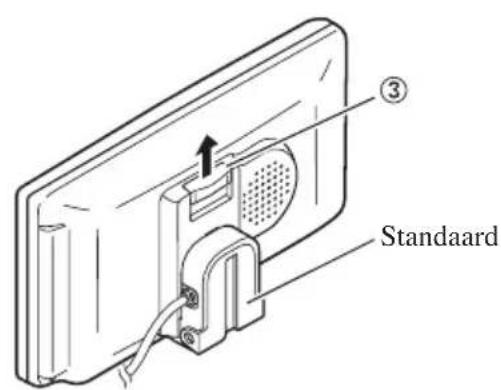

Verwijden van de display

Trek de ontgrendelings knop ③ omhoog en houd de knop in\ deze positie terwijl u de display\ aar boven trekt.

• Verwijder de display wanner u de auto verlaat, om diefstal te voorkomen.

Meer over dit toestel

• Dit product voldoet aan de eisen m.b.t. elektromagnetisme (89/336/EEC, 92/31/EEC) en CE marketing richtlijnen (93/68/EEC).

• Kies eenplaats voor het display uit waar het apparaat het zich van de bestuurder op de weg Niet hindert en waar het display ook de werkking van de airbags nicht kan belemmeren.

Voorzorgen

• Stel het volume zodanig in dat u nog geluiden van buiten kunt horen.
• Bescherm het toestel gegen vocht.

In geval van problemen

Raadpleeg uw handelaar of een erkende Pioneer Onderhoudsdienst indien het toestel nicht juist functioneert.

Voorkom leeglopen van de accu

Laat.altijd de motor lopen wanner u dit toestel gebruikt. Gebruikt u dit toestel zonder dat de motor loopt, dan is het möglichk dat de accu leeg raakt.

Ter bescherming van uw LCD display

• Laat geen direct zonlicht op de LCD display vallen wonneer het toestel Niet in gebruik is. Langdurige bloatstelling aan direct zonlicht kan oververhitting veroorzaken, wat kan leiden tot storingen.
• Bij gebruik van een draagbare telefoon moet u de antennne van de draagbare telefoon uit de buurt van de display houden om storing van het beeld in de vorm van spikkels, kleurstrepen en dergelijkte te voorkomen.

Gebruik [BRIGHT] (Helder) en [DIMMER] (Dimmer) om het beeld in te stellen wanner dit moeilijk afleesbaar is

Vanwege de manier waarop het gebouwd is, is de hoek waaronder het LCD scherm bekeken kan worden begrensd. De kijkhoek (vertical en horizontal) kan darüber worden vergroot door met [BRIGHT] de dichtheid van de Zwartweergave van het beeld bij te regelen. Wanner u het toestel in gebruik neemt, dient u de dichtheid van de Zwartweergave af te stemmen op de hoek waaronder het beeld bekeken gaat worden (vertical en horizontal), zodat het beeld goed af te lezen is. De [DIMMER] kan ook worden gezruikt om de holderheid van het LCD scherm aan te passen aan uw persoonlijke smoak.

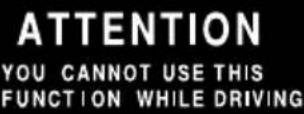

Voor veilig rijden

Dit toestel detecteert of de handrem aangetrokken is of Niet. Wanner het in het voertuig bevestigd is, is het toestel zo ingesteld dat er geen videobeelden worden weergegeven terwijl het voertuig in beweging is. (uit gezonderd het navigatiesystem) Diverse instellenen en bedieningen+zijn eveneens onmogelijk tijdens het rijden. (De volgende melding zal op het scherm verschijnen terwijl het voertuig in beweging is.)

Stop het voertuig op een veilige plek, trek de handrem aan en wacht tot de melding verdwijnt voor u de gewenste handelingen gaatuitvoeren.

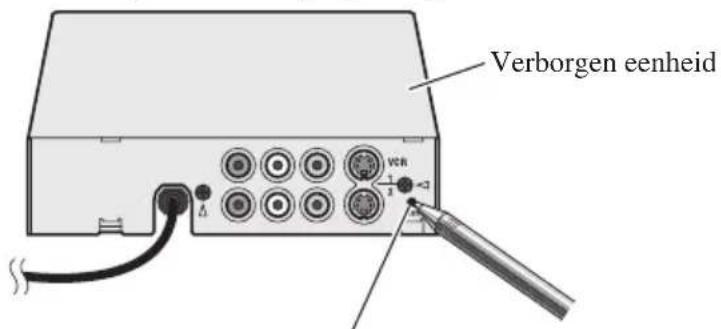

Terugstellen van de microprocessor

U要去 in de volgende gevallen de microprocessor van het toestel terugstellen:

Wanneer u het toestel na het installereren voor het eerst in gebruik neemt.

Wanner het toestel Niet juist functioncert.

Wanner de aanduidingen op het display vreemd (onjuist) zijn.

• Verwijder voor het terugstellen van de microprocessor, druk met de punt van een pen of dergelijk op de RESET toets van het toestel.

RESET tocts

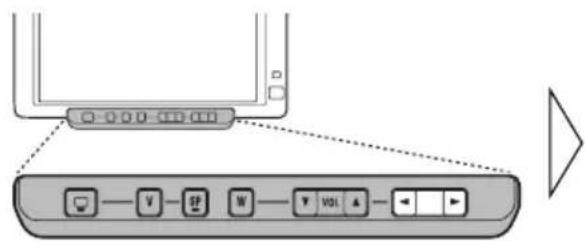

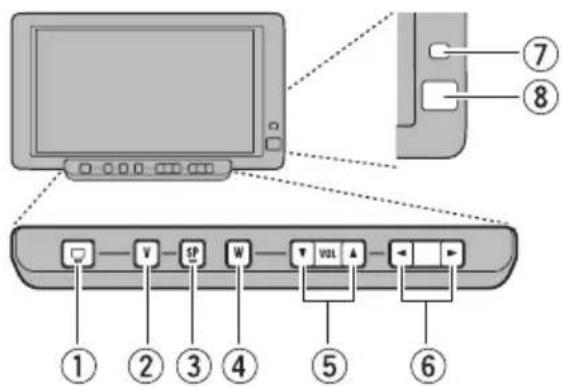

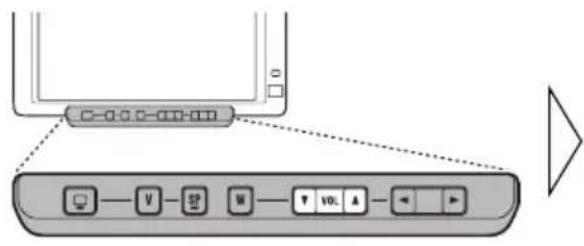

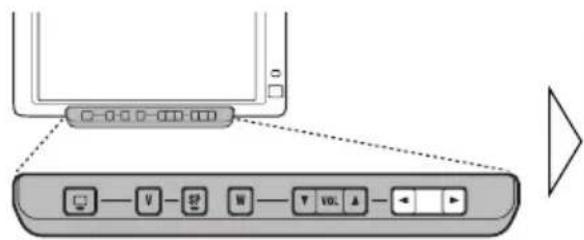

Namen van toetsen en onderdelen

①SEL/POWER toets

Hiermee cunt u zowel de audio als video van het systeem selecteren. Als er AV apparatuur is aangesloten op de RCA audio- en videouitgangsaansluitingen van het systeem, zullen de audio en video van de met.Deze toets gekozen bron worden weergegeven.

Door deze toets 2 seconden in te drukken, wordt de stroom in- en uitgeschakeld.

②V.SEL toets

Hiermee cunt u alleen de video van het systeem selecteren.

③SP.SEL toets

Hiermee kunt u alleen de audio van de ingebouwde luidspreker selecteren.

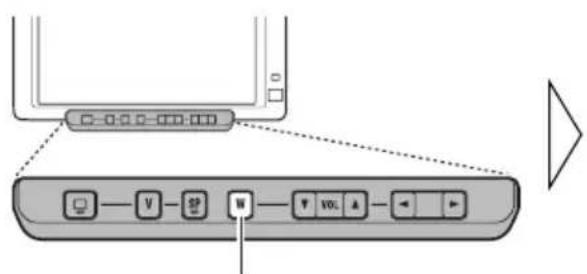

④WIDE/MENU toets

Hiermee kunt u de manier veranderen waarop 4:3 video tot 16:9 video worden vergroot. Houd deze toets 2 seconden ingedrukt om het instelmenu te openen. Wanner het instelmenu open is, zal het menu door iedere druk op de toets worden veranderd.

⑤ Volumeregeltoetsen (/)

Hiermee regelt u het volume van de ingebouwde luidspreker ⑨ of verandert u onderdelen op het instelmenu wonneer het instelmenu is geopend.

Opmerking:

Stel het volume nooit dermate hoog in dat u geluiden van het verkeer rond u en bijvoorbeeld eventuele sirenes nicht meer kunt horen.

⑥ toetsen

Hiermee kunt u onderdelen instellen wonneer het instelmenu is geopend.

⑦ Sensor omgevingslicht

Deze sensor meet het omgevingslicht. Dit systeme zal de helderheid van de display automatisch aanpassen aan het omgevingslicht.

⑧Signaalontvanger

Deze signaalontvanger ontvangt de signalen van de bij de navigatie-eenheid geleverde afstandsbediening en van de andere AV apparatuur.

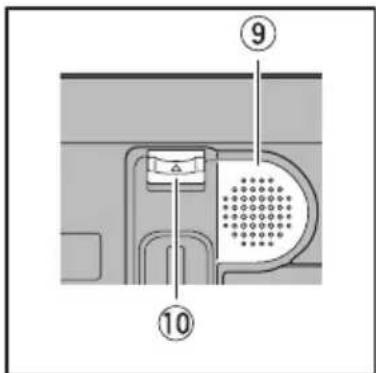

⑨ Ingebouwde luidspreker

Via deze luidspreker wordt het geluid weergegeven van de met dit product verbonden audio-apparatuur.

⑩ Ontgrendelings knop

(Zie bladzijde 3.)

Basisbediening

Inschakelen van de stroom

Voorkom een lege accu en vergeet derhalve nicht de motor van uw auto te lien draaien wanner u de stroom van dit product inschakelt.

1. Start de motor van de auto.

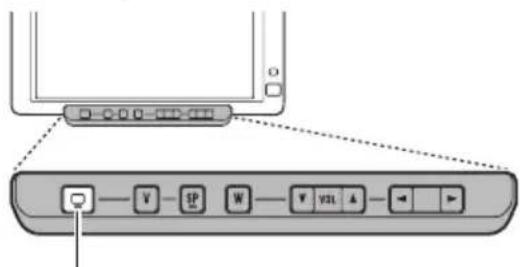

2. Zet het system aan.

Houd 2 seconden ingedrukt

De stroom van het systeme worden afwisseled in- en uitgeschakeld door iedere druk van 2 seconden op de SEL/POWER toets.

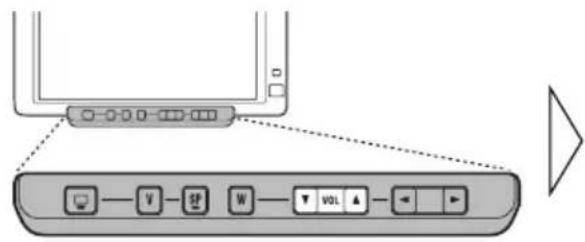

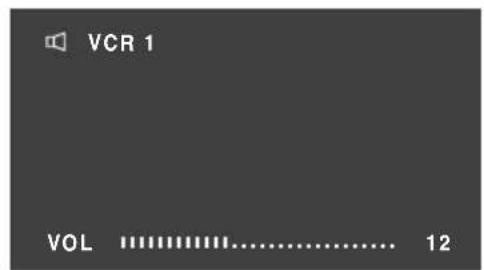

Instellen van het volume

Stel het volume voor de audioweergave via de ingebouwde luidspreker in.

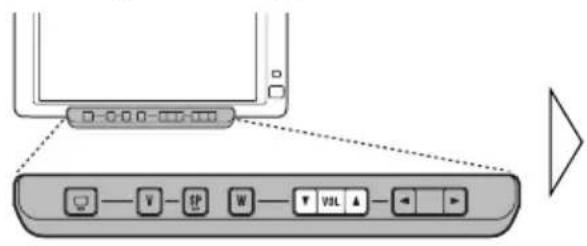

Verhoog of verlaag het volume.

Het volume van de ingebouwde luidspreker kan vanaf 0t / m 30 worden ingesteld. (Het ingestelde volumeniveau worden ongeveer 4 seconden getoond.)

Selecteren van de bron

U kunt tegelijk of afzonderlijk tussen de audio en video van de gekozen bronnen van de drie iconen schakelen.

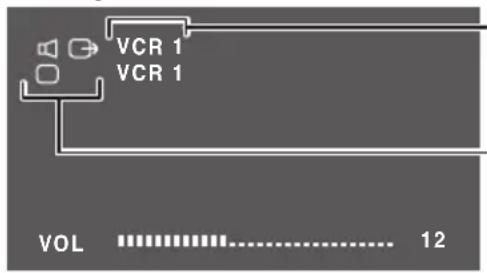

Meer over de iconen in de hoek

De volgende iconen worden in de linkerbovenhoek op het scherm getoond.

De bovenste iconen worden met de SEL/POWER toets gekozen.

De onderste iconen worden afzonderlijk gekozen.

Display-icoon:

Toont video op de display.

Ingebouwde luidspreker-icoon:

Toont audio-weergave via de ingebouwde luidspreker van dit apparaat.

(Deze icoon kleurt rood wanner u MIXING ON inschakelt.) (Zie bladzijde 18.)

RCA uitgang-icoon:

Toont de video en audio van de RCA uitgangsaansluiting van de verborgen eenheid.

Verduidelijking van iconen Toets voor veranderen van bron

SEL/POWER toets

Met de RCA uitgang gekozen kurz u uitsluitend de bron met de SEL/POWER toets veranderen.

V.SEL toets

Druk 2 seconden op de V.SEL toets om uitsluitend voor videoeerergave van een van de drie bronnen te kiezen: display, ingebouwde luidspreker en RCA uitgang. Druk wee 2 seconden op de V.SEL toets om weer maar de instelling voor het tegelijk kiezen van audio en video van de bronnen terug te keren.

SP.SEL toets

Druk 2 seconden op de SP.SEL toets om uitsluitend voor audiowieergave via de ingebouwde luidspreker van een van de drie brunnen te kiezen: display, ingebouwde luidspreker en RCA uitgang. Druk wee 2 seconden op de SP.SEL toets om waar aan de instelling voor het tegelijk kiezen van audio en video van de brunnen terug te keren.

Opmerking:

• Na het kiezen voor uitsluitend video met de V.SEL toets of uitsluitend audio met de SP.SEL toets Aunt u Niet met de SEL/POWER toets direct maar video en audio terugschakelen. U要去 de gekozen functie eerst annuleren.

Meer over de RCA video- en audiouitgangen van dit apparatus

Wanner extra AV apparatuur, bijvoorbeeld een tweede display, met de RCA video- en audiouitgangsaansluitingen van de verborgen eenheid is verbonden, kut u de voor weergave gewenste bron met de SEL/POWER toets kiezen.

• U kunt nicht de video en audio van de RCA uitgangen van dit apparaat afzonderlijk kiezen.
• De V.SEL, SP.SEL en volumeregeltoetsen zullen nu nicht functioneren.

LET OP

Installer de display die met de RCA uitgangsaansluiting van de verborgen eenheid is verbonden nooit op zo'n manier ofplaats dat de bestuurder van de auto het beeldijdens het rijden kan bekijken.

Selecteren van de audio, video en externe uitgang

Indien de drie iconen in een lijn worden getoond, kurz u tegelijk de bron van iedere icoon veranderen.

Indien u eerst voor uitsluitend video of uitsluitend audio heeft gekozen,要去 u nuterugschakelenaar het tegelijk kiezen van audio en video van de bronnen terugkeren. (Zie bladzijde 9 en 11.)

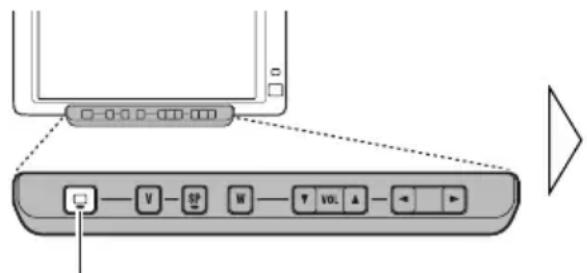

- Selecteer de gewenste bron.

Door iedere druk op de toets verandert de bron ...

Door iedere druk op de SEL/POWER toets verandert de bron in de volgende volgorde: [VCR1] [VCR2] [RGB] terug maar [VCR1]

Opmerking:

• [RGB] verwijst maar de apparatuur die met de RGB ingang van de verborgen eenheid is verbonden. (Er worden Niet maar [RGB] geschakeld indien er niets op de RGB ingang is aangesloten.)
• [VCR1] en [VCR2] verwijzen maar audio en video van de AV apparatuur die met de VCR1 of VCR2 ingangsaansluiting is verbonden. (Zie bladzijde 24.)
• Controller dat de verbinding van de AV appartuur met VCR1 of VCR2 juist is.
• VCR2 kan uitsluitend worden gekozen indien [VIDEO] of [S-VIDEO] met [INPUT SETTING] is gekozen. (Zie bladzijde 17.)

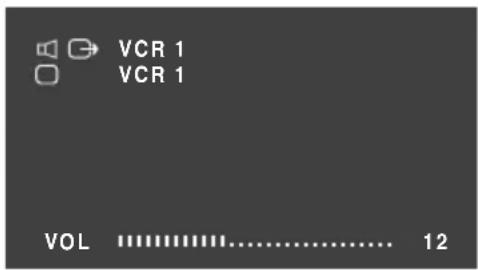

Selecteren van uitsluitend video voor de display

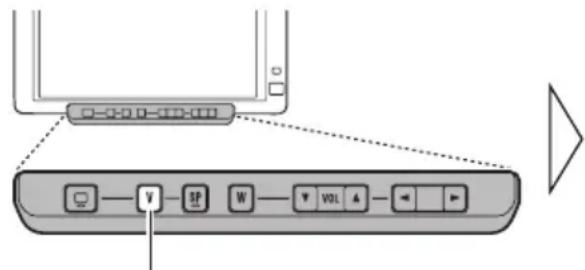

1. Stel in zodate uitsluitend video voor de display kan worden gekozen.

Houd 2 seconden ingedrukt

2. Druk op de V.SEL toets.

Door iedere druk op de V.SEL toets verandert de videobron in de volgende volgorde:

$$ [ \mathrm {V C R} 1 ] \rightarrow [ \mathrm {V C R} 2 ] \rightarrow [ \mathrm {R G B} ] \rightarrow \text {t e r u g n a a r} [ \mathrm {V C R} 1 ] $$

Opmerking:

• Druk weer 2 seconden op de V.SEL toets om terug te gaan maar het tegelijk kiezen van audio en video van de bronnen.
• Als u op de V.SEL toets drukt wanneer de videobron met de SEL/POWER toets werd veranderd, za [SELECTOR] rood op het scherm verschijnen ten teken dat audio en video tegelijk met de SELECTOR toets kan worden veranderd.
• "INVALID" verschijnt wonneer uijdens vergrendelde videoeergave van een achteruitkijk-camera probeert met de V.SEL toets de videobron te veranderen. U kunt de videobron nu nicht veranderen.

Selecteren van uitsluitend audio voor de ingebouwde luidspreker

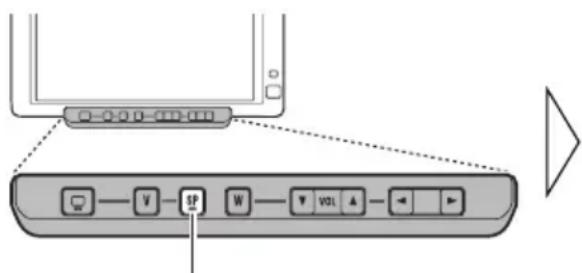

1. Stel in zodate uitsluitend audio voor de ingebouwde luidspreker kan worden gekozen.

Houd 2 seconden ingedrukt

2. Druk op de SP.SEL toets.

Door iedere druk op de SP.SEL toets verandert de audiobron in de volgende volgorde:

$$ [ \mathrm {V C R 1} ] \rightarrow [ \mathrm {V C R 2} ] \rightarrow [ \mathrm {R G B} ] \rightarrow \text {t e r u g n a a r} [ \mathrm {V C R 1} ] $$

Opmerking:

• Druk weer 2 seconden op de SP.SEL toets om terug te gaan maar het tegelijk kiezen van audio en video van de bronnen.
• Als u op de SP.SEL toets drukt wanneer de audiobron met de SEL/POWER toets werd veranderd, zal [SELECTOR] rood op het scherm verschijnen ten teken dat audio en video tegelijk met de SELECTOR toets kan worden veranderd.

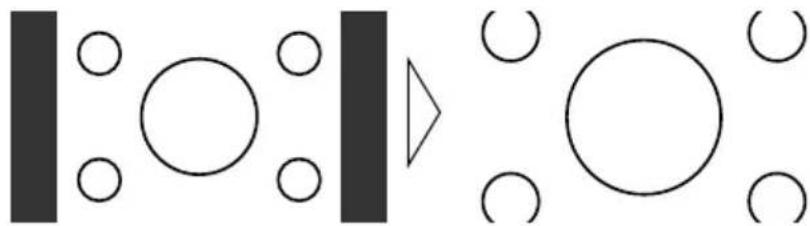

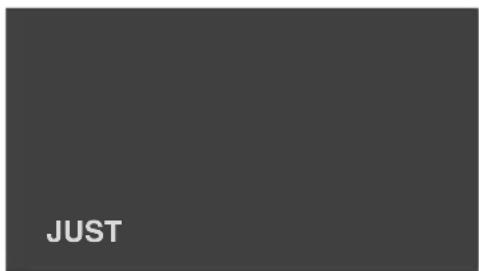

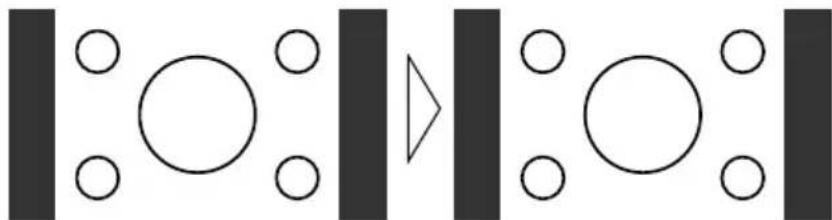

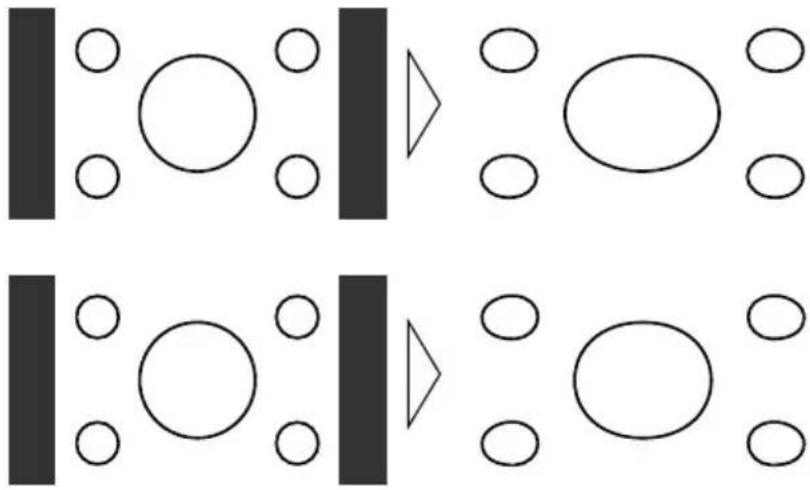

Wijzigen van de breedbeeldfunctie

U kunt de manier waarop normale videosignalen (beeldverhouding 4:3) worden weergegeven op het breedbeeldscherm (beeldverhouding 16:9) veranderen. Kies de breedbeeldfunctie aan de hand van het soort programma dat u wilt bekijken, bijvoorbeeldnieuwsprogramma's of films.

1. Toon de te bekijken video. (Zie bladzijden 10 en 11.)

2. Kieseen breedbeeldfunctie.

Door iedere druk verandert de functie ...

Door iedere druk op de WIDE/MENU toets verandert de breedbeeldfunctie in de volgende volgorde:

[FULL] [JUST] [CINEMA] [ZOOM] [NORMAL] terug naar [FULL]

Opmerking:

• De instellingen worden voor iedere bron (RGB, VCR1, VCR2) vastgelegd.
• Het instelmenuschem verschijnt algtd met de FULL functie. (Zie bladzijde 14.)
• Stel de breedbeeldfunctie altijd op [FULL] bij het bekijken van beelden van het navigatiesystem.
• Het beeld worden möglichk verrormd wonneer een videosignaal worden weergegeven in een andere dan de oorspronkelijke beeldverhouding.
• Vergeet Niet dat het gebruik in het openbaar van de breedbeeldfunctie van dit system inbreuk kan makeen op de auteursrechten op het vertoonde materiaal.

Beschikbare breedbeeldfunctions

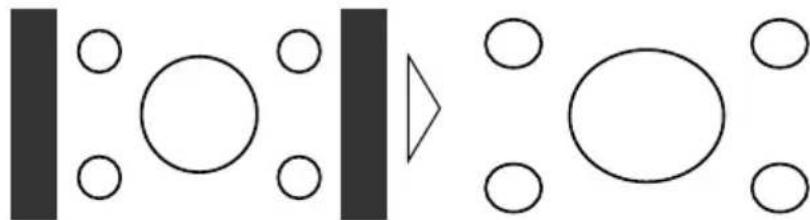

FULL (volledig)

Videosignalen met een beeldverhouding van 4:3 worden alleen horizontalaui tigerekt weergegeven. Het hele beeldscherm wordt gemuld en u hoeft niets van het weergegeven beeel te missen.

JUST (proportioneel)

Het weergegeven beeld wordenmeeruitgerekt naarmate het de rand van hetbeeldscherm nadert. Omdat het beeld in het midden ongeveer bezelfdevverhoudingen heeft als het oorspronkelijkevideosignal, geeft dit een heel natuurlijkeindruk terwijl u toch het hele beeldschermbenut.

CINEMA (bioscoop)

Het weergeveen beeld worden vergroot en enigszins in de breedte uitgerekt,CUSSEN DEEFFECTEN DE FULL EN ZOOM functies in.Deze breedbeelfunctie is bij uitstek geschikt voor het bekijken van bijvoorbeeld spelelfilms waar bij de ondterteling in de Zwarte balk onderin het beeld verschijnt.

ZOOM

Het videosignaal met een beeldverhouding van 4:3 worden in de lengte en de breedte metdezelfde factoruitvergroot.Deze breedbeeldfunctie is bijuitstek geschikt voor het bekijken van bijvoorbeeld spelelfilms waarbij de ondterteling onderin het beeld verschijnt.

NORMAL (normaal)

Het videosignaal met een beeldverhouding van 4:3 worden onvergroot weergegeven. U kunt zo het beeld in de oorspronkelijke beeldverhouding bekijken, maar het beeldscherm worden in de breedte nicht helemaal uitgevuld.

Opmerking:

• In de CINEMA of ZOOM functies za het beeld grover lijken (Wonneer PAL video worden weergegeven).

Opropen van het instelmenu

Dit systeme biedt u een aantal instelmogelijkheden en functies voor een groter bedieningsgemak. Pas deze instellenen aan uw voorkeur en de gebruiksomstandigheden aan.

1. Open het instelmenuschem.

Houd 2 seconden ingedrukt

Het menuschem wordt getoond.

2. Selecteer een instelmenu.

Door iedere druk verandert het menu ... Huidige functie

Door iedere druk op de WIDE/MENU toets verandert het menu in de volgende volgorde:

[PICTURE ADJUST] [INPUT SETTING] [DISPLAY SETTING]

[CONTROL SETTING] Terug maar het instelmenu.

Het voorgaande display verschijnt waar wonneer u het instelmenu verlaat.

Beeldinstallingen

BRIGHT/CONTRAST/COLOR/HUE

De instellingen worden voor iedere bron (RGB, VCR1, VCR2) vastgelegd.

Onderdeel Instelling

Helderheid [BRIGHT]: Voor het donker ofichter make van zwart.

Contrast [CONTRAST]: Voor het verkleinen of vergroten van het verschil tussen zwart en wit.

Kleur [COLOR]: Voor het richter of donker make van de kleuren.

Tint [HUE]: Voor het instellen van rood of groen van het beeld.

1. Toon de in te stellen video. (Zie bladzijden 10 en 11.)
2. Open het menuschem en kies verwolgens het [PICTURE ADJUST] menu. (Zie bladzijde 14.)
3. Selecteer het in te stellen onderdeel.

1. Stel het onderdeel in.

Al de onderdelen zijn instelbaar vanaf -24t / m + 24

Opmerking:

• De instellenen voor [BRIGHT] en [CONTRAST] worden afzonderlijk voor een lichte omgeving (overdag) en donkere omgeving ('s nachts) vastgelegd.
• Een gele marketing () bij een lichte omgeving of blauwe marketing () bij een donkere omgeving worden rechts van [BRIGHT] en [CONTRAST] op het scherm getoond op basis van de waarneming van de sensor voor het omgevingslicht op het Voorpaneel.
  [HUE) kan nicht voor PAL video worden ingesteld.

DIMMER

Als het scherm's avonds of in een donkere omgeving te holder is, zal het bekijken van beelden misschien vermoeiend worden. U kunthaarom het niveau voor de holderheid instellen op: overdag, 's avonds en's nachts. Dit product stel daarna automatisch de holderheid op een optimaal niveau in binnen het bereik dat u heeft gekozen en in overeenstemming met het omgevingslicht.

1. Open het menuscherm en kies het [PICTURE ADJUST] menu. (Zie bladzijde 14.)

2. Kies [DIMMER].

Externlichtniveau
Geel: helder (overdag)
Rood: middelmatig helder ('s avonds)
Blauw: donker ('s nachts)

3. Stel de helderheid in.

Dit niveau toont de%Helderheid van het scherm.Des temeer geel maar rechts worden verplaatst,des tehelderderhet scherm.

Opmerking:

• Het externe lichtniveau dat standard voor het instellen van [DIMMER] worden gezruikt, worden door de in stap 3 getoonde markeringen enplaats aangegeven. De markeringen die voor [BRIGHT] en [CONTRAST] worden gezruikt hunien ie's verschillen.
• Het externe lichniveau kan op donker, middelmatig holder of holder worden ingesteld en u kunt de gemaaakte instelling vastleggen.

Ingangsinstelling [VCR1/VCR2]

Voor het kiezen van programma's van een videorecorder, DVD-speler of andere apparatuur die is aangesloten op de verborgen eenheid.

1. Open het menuschem en kies het [INPUT SETTING] menu.

(Zie bladzijde 14.)

1. Selecteer een aansluitingsfunctie.

Selecteer rechts van [VCR1] of [VCR2] de aansluitingsfunctie van de externe signalbron.

Door iedere druk op de of toets verandert de aansluitingsfunctie in de volgende volgorde:

VCR1: [VIDEO] [S-VIDEO] terug maar [VIDEO]

VCR2: [NO SELECT] [VIDEO] [S-VIDEO] terug maar [NO SELECT]

Opmerking:

• Kies [VIDEO] voor het bekijken van beelden van de apparatuur indien de apparatuur met de RCA videoingang is verbonden. (Zie bladzijde 24.)
• Kies [S-VIDEO] voor het bekijken van beelden van de apparatuur indien de apparatuur met de S-VIDEO ingang is verbonden. (Zie bladzijde 24.)
• Indien [VCR2] (NO SELECT) is gekozen, zullen de display en de ingebouwde luidspreker Niet maar [VCR2] schakelen.

Display-installing

■[MIXING]

Zowel de audio van de navigatie-eenheid als de audio van bijvoorbeeld aangesloten video-apparatuur kan via de ingebouwde luidspreker worden weergegeven.

Mengen van de navigatie-stembbegeleiding en andere audio [MIXING]

Wanner een navigatie-eenheid met de RGB ingang van de verborgen eenheid is verbonden,kest u kiezen of u de stembegeleiding van de navigatie-eenheid wilt horen (ON) of nicht (OFF).

1. Open het menuschem en kies het [DISPLAY SETTING] menu. (Zie bladzijde 14.)

Met MIXING ON ingesteld, kleurt deze markering rood.

[ON]: De stembegeleiding van de navigatie worden tegelijk met de audio van andere apparatuur weergegeven.

[OFF]: De stembegeleiding van de navigatie worden nicht weergegeven.

Geforceerde VCR1 ingangsinstelling

Dit product heeft een functie waarmee autoatisch maar de video-ingang van de VCR1 aansluiting kan worden geschakeld wanner u eenchyteruitkijk-camera in uw auto heeft. In dat geval zal automatisch direct maar de video van VCR1 worden geschakeld wanner u de versnelling in REVERSE (R) (achteruit) schakelt. (De basisinstalling is [BATTERY]. Raadpleeg deplaats van aankoop voor details.)

1. Open het menuschem en kies het [CONTROL SETTING] menu. (Zie bladzijde 14.)
2. Selecteer de passende instelling voor de gemaaakte verbinding.

[BATTERY]: Indien de versnelling in REVERSE (R) (achteruit) worden gezet en de polariteit van de aangesloten draad (zie bladzijde 29) positief is.

[GND]: Indien de versnelling in REVERSE (R) (achteruit) worden gezet en de polariteit van de aangesloten draad (zie bladzijde 29) negatif is.

Opmerking:

• Er worden möglichst nicht maar de juiste video geschakelt. Controller direct na het makes van deze instelling dat daadwerkelijk maar VCR1 worden geschakeld zodia de versnelling van neutraal maar REVERSE worden gezet.
• Verander deinstalling indien tijdens het normal vooruijt-rijden er automatisch maar de video van VCR1 worden geschakeld.

LET OP

Deze functie is ontworpen voor exclusief gebruik met een achteruitkijk-camera. Gebruikersogen uitsluitend de VTR 1 ingang met "AUTOMATIC INPUT SWITCHING" met een dergelijkke achteruitkijk-camera verbinden. Gebruikersogen Niet andere apparatuur met de VTR 1 ingang met "AUTOMATIC INPUT SWITCHING" verbinden.

LET OP

• Als water of vreme de bestanddelen in de displayterechtkomen, schakelt dan de apparatuur direct uit en raadpleeg uw dealer of dichtstbijzijdene PIONEER servicecentrum. De display mag nooit in deze toestand gebruikt worden, aangezien dit kan resulteren in een defect, een elektrische schok of zelfs brand.
• Als de display rook uitstoot, een vreemd geluid maakt, een vremeinde geur afgeeft e.d. dient u de apparatuur directuit te schakelen en uw dealer of zichst bijzijnde PIONEER servicecentrum te raadplegen. De display mag nooit in deze toestand gebruikt worden, aangezien dit kan resulteden in een defect van het systeme.
• Verwijder nooit het Achterpaneel van de display. Er zijn componenten in de display die onder hoge spanning staan, waardoor het gevaar bestaat van een elektrische schok. Laat eventuele inspecties, afstellingen en reparaties van het apparaat over aan uw dealer of dichtst bijzijnde PIONEER servicecentrum.

Behandeling van de display

• Laat de display Niet in het directe zonlicht of opplaatsen met een hoge temperatuur liggen wanneser de display Niet worden gebruikt.
• Het toegestane temperatuurbereik voor gebruik en opbergen van de display is als volgt: Bedrijfstemperatuur: -10 tot +50^ - Opslagtemperatuur: -20 tot +80^ - Wanner u de display bij een hogere of lagere temperatuur gebruikt of opbergt, is het möglichk dat het apparaat Niet juist werkst en+kennen er beschadigingen wordenveroorzaakt.
• Voor een optimale afleesbaarheid heeft het LCD-schemm geen glaslaag aan de voorzijde. Druk waarom nooit hard gegen het scherm aangezien dit beschadigingen kan veroorzaken.
• Raak het LCD-schemn nicht aan. Dit kan resulteren in krassen of vetvlekken op het scherm.

Informatie betreffende het beeldscherm (LCD-schem)

• Controller dar warme of koude lucht van de airconditioning/verwarming Niet direct op de display komt wanner de display in de buurt van de airconditioning/verwarming is. Hitte van de verwarming kan het LCD-schem namelijk breken of beschaden gen en door koude lucht van de airconditioning kan condens in de display worden gezormd met möglichk beschadiging tot gevolg. Daar bij worden het scherm möglichk donker of worden de levensduur van de fluorescentiebuis in de display verkort wanner de display door koude lucht van de airconditioning sterk afkoelt.
• Het is möglich dat u zwarte of witte stippen (heldere puntes) op het LCD-schem ziet. Dit is een eigenschap van LCD-schemmen en duidt nicht op een defect.
• Bij lage temperaturen is het möglichk dat het beeld eenijdje erg donker is nadat de display is ingeschakeld.
• Het beeld op het LCD-schem is nicht goed zichtaar als er direct zonlicht op het scherm valt.

Verzorging van het beeldschemm

• Wanner u stof e.d. van het beeldscherm wilt verwijderen, schakel dan het autonavigatiesystemeerst uit en gebruik een zachte, droge doek. Dit om beschadigingen te voorkomen.
• Wees voorzichtig dat u bij het schoonvegen van het scherm geen krassen veroorzaakt. Gebruik nooit reinigingsmiddelen.
• Gebruik geen natte doek voor het schoonmaken. Gebruik geen organische oplosmiddelen zoals benzine, thinner enz.

Informatie betreffende dekleine fluorescentiebuis in de display

• In de display is eenkleine fluorescentiebuis die gebruikt worden voor de verlichting van het LCD-schem.

• De fluorescentiebuis is aan slijtage onderhevig en heeft een beperkte gebruiksduur.

• De fluorescentiebuis heeft, afhankelijk van de gebruiksomstandigheden, een levensduur van ongeveer 10.000 uur. (Bij gebruik van de display bij lage temperaturen is de levensduur van de fluorescentiebuis korter.)
• Als het einde van de levensduur van de fluorescentiebuis worden bereikt, zal het scherm zwart worden en ziet u geen beeldmeer. Neem in dat geval contact op met uw dealer of zichst bijzijnde PIONEER servicecentrum te raadplegen.

LET OP

• PIONEER raadt u af de display zich in te bouwen of eventueel onderhoud te verrichten. Bij verkeerd inbouwen of onderhoud bestaat de kans op een elektrische schok of een andere gevaarlijke situatie. Laat inbouwen en onderhoud van het apparaat over aan bevoegt Pioneer servicepersoneel.
• Maak alle draden met kabelklemmen of isolatietape vast. Let er tevens op dat er geen draden blootliggen.
• Boor geen gat in het motorruimteschot om de geel draad van het apparaat waar de auto-accu te leiden. Door de motortrillingen kan de aangebrachte isolatie losraken op deplaats waar de draad van het interieur maar de motorruimte loopt, met een gevaarlijke situatie tot gevolg. Zorg ervoor dat u de draad op de diverseplaatsen stevig vastmaakt.
• Wanner het displaysnoer zich rond de stuurkolom of de versnellingspook wikkelt, ontstaat een bijzonder gevaarlijke situatie. Let er bij het inbouwen van de display op dat u op geen enkele wijze gehinderd worden bij de normale besturing van de auto.
• Zorg ervoor dat de draden de beweging van de diverse onderdelen van de auto zoals de versnellingspook, de handrem of het stoelverschuivingsmechanisme nicht hinderen.
• Maak ook geen enkele andere draad korter. Het is anders möglichd dat het beveiligingscircuit Niet juist werkt.

Opmerking:

• Dit apparaat is bestemd voor inbouw in voertuigen met een negatif geaarde 12-volts accu. Alvorens u het installeert in een auto, bus, vrachtwagen of ander voer- of vaartuig, dient u erst te controlleren of de accuspanning de juiste is.
• Om kortsluiting te vermijden, dient u vooral voor het installereren de negatieve accukabel los te make.
• Zie de gebruiksaanwijzing van de andere te verbinden apparatuur voor details en sluit in overeenstemming juist aan.
• Houd de bedrading op+zijn plaat met kabelklemmen of met isolatieband. Wikkel ter bescherming ook isolatieband om de bedrading waar deze de metalen oppervlakken van de auto raakt.
  Leid de bedrading altijd zo dat deze nicht in aanraking kan komen met bewegende onderdelen zoals de versnellingspook, de handrem en de geleiderails van de stoelen. Zet de bedrading stevig vast en vermijd ookplaatsen die warm worden, zoals bij een uitblaasopening van de autoverwarming. Als de isolatie smelt of door beweging doorslijt, zou er kortsluiting+kennen ontstaan.
  Leid de gele draad Niet door het brandschot waar de motorruimte voor aansluiting op de accu. Hierbij is de kans groot op beschadiging van de isolatie en zeer gevaarlijke kortsluiting.
• Maak de bedrading Niet korter. Bij inkorten van de bedrading kan het beveiligingscircuit Niet in werkig treten wonneer dat nodig is.
• Tap geen stroom af van de bedrading door een stukje isolatie te verwijderen en een andere draad aan de kerndraad te verbinden. Hierdoor kan de maximale stroomcapaciteit van de draad overschreden worden, met als gevolg oververhitting.
• Vervang een doorgebrande zekering.altijd alleen door een neue zekering van hetzelfde type, zoals aangegeven op de zekeringhouder.

Bij inbouw van dit apparaat in een auto waarvan het contactslot geen "ACC" stand heeft, dient u de rode stroomdraad van dit apparaat aan te sluiten op een aansluitpunt waarvan de stroom worden in- en uitgeschakeld door ON/OFF zetten van het contactsleuteltje. Als u deze stroomdraad aansluit op een punt dat.altijd stroom krijgt, kan de accu leegraken als u de auto enkele uren ongebruiktThat

Geen ACC standACC stand

LETOP

• Snoeren voor dit product en overeenkomende snoeren voor andere producten hebben möglich verzillende kleuren ooka is de functie van de snoeren hetzelfde. Zie voor het verbinden van dit product met een ander productaarom de installmentehandleiding van beiden producten en verbind de snoeren metdezelfde functie met elkaar.

Namen en functies van de aansluitingen

■Verborgen eenheid

Ingangsaansluiting voor stereo audiosignalen, bijvoorbeeld van een videorecorder, DVD-speler of andere AV apparatuur.

② VCR1 RCA video-ingang (geel)

Ingangsaansluiting voor videosignalen, bijvoorbeeld van een vidcorecorder, DVD-speler of andere AV apparatuur.

③VCR1 S-VIDEO ingang (zwart)

Ingangsaansluiting voor S-VIDEO signalen wonneer de display is aangesloten op AV apparatuur met een S-VIDEOuitgangsaansluiting.

Ingangsaansluiting voor stereo audiosignalen, bijvoorbeeld van een videorecorder, DVD-speler of andere AV apparatuur.

⑤ VCR2 RCA video-ingang (geel)

Ingangsaansluiting voor videosignalen, bijvoorbeeld van een videorecorder, DVD-speler of andere AV apparatuur.

⑥VCR2 S-VIDEO ingang (zwart)

Ingangsaansluiting voor S-VIDEO signalen wanner de display is aangesloten op AV apparatuur met een S-VIDEO uitgangsaansluiting.

⑦RESET toets

Met deze toets worden de microprocessor van de display terugesteld. Druk deze toets met de punt van een pen of ijets dergelijks in.

⑧Display RGB uitgang (wit)

Voor aansluiting op de display.

(9)Stroomaansluiting

Sluit hierop de meegeleverde stroomkabel aan.

⑩ RCA video-uitgang (geel)

Uitgangsaansluiting voor verbinden van de display met andere AV apparatuur. Via.Deze display geselecteerde video wordenaar deze uitgangsaansluiting gestuurd.

① RCA audio-uitgang (wit, rood)

Uitgangsaansluiting voor verbinden van de display met andere AV apparatuur. Via deze display geselecteerde audio worden maar dezeuitgangsaansluiting gestuurd.

⑫ RGB ingang (paars)

Ingangsaansluiting voor het verbinden van een navigatiesystem of andere Pioneer AV apparatuur.

Aansluten van de stroomkabel

Aansluitdiagram (VCR ingang)

Opmerking:

• Met andere AV apparatuur op de VCR1 of VCR2 ingang aangesloten,要去 u möglichk bepaalde instellingen make. (Zie bladzijde 17.)
• Ook wonneer een S-VIDEO signalaal waar dit apparaat worden gestuurd,要去 tevens een verbinding met de RCA video-ingang (geel) maken; er worden anders geen video via de videouitgangsaansluiting van dit apparaat weergegeven.

Aansluitdiagram (RGB ingang)

U kunt een los verkrijgbaar Pioneer apparaat aansluten.

Verbinden van de RCA audio- en videouitgang

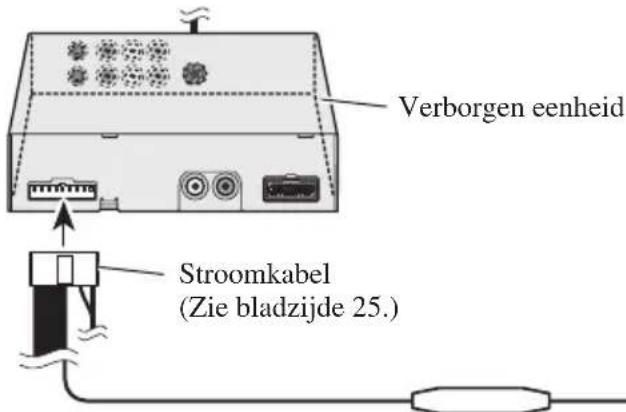

Aansluten van het "AUTOMATIC INPUT SWITCHING" snoer

Bij gebruik van dit product met een achteruitkijk-camera kan automatisch maar de video van VCR1 worden geschakeld wonneer de versnellingspook in de REVERSE (R) stand worden gezet.

Verbind de weiteruitkijk-camera met de VCR1 ingang. (Zie bladzijde 24.)

Zekeringweerstand

Opmerking:

• Na het aansluien要去 de juiste instelling voor de gemaaakte verbinding maken. (Zie bladzijde 19.)

Lichtgroen/Oranje

Van de twee draden van dechyteruitrijlamp moet u de draad verbinden waarvan het voltage verandert wanneer de versnellingspook in REVERSE (R) worden gezet.

Middels deze verbinding kan het apparaat waarnemen of de auto vooruit of awhile rijdt.

LET OP

Deze functie is ontworpen voor exclusief gebruik met een achteruitkijk-camera. Gebruikers mogen uitsluitend de VTR 1 ingang met "AUTOMATIC INPUT SWITCHING" met een dergelijkke achteruitkijk-camera verbinden. Gebruikers mogen Niet andere apparatuur met de VTR 1 ingang met "AUTOMATIC INPUT SWITCHING" verbinden.

LET OP

• Raadpleeg uw dealer voor instructies omtrent het bevestigen van het display.
• Monteer de display Niet op eenplaats waar: (i) de display het zicht van de bestuurder op de weg kan belemmeren, (ii) de display de werkking van de diverse voorzieningen in de auto, zoals de airbags, nadelig zou+kennen beinvloeden, (iii) de display de bestuurder kan hinderen bij her besturiew van de auto.
• PIONEER raadt u af de display zich in te bouwen of eventueel onderhoud te verrachten. Bij verkeerd inbounduwen of onderhoud bestaat de kans op een elektrische schok of een andere gevaarlijke situatie. Laat inbounduwen en onderhoud van het apparaat over aan bevoegt PIONEER servicepersoneel.
• Monteer de display midden:tussen de bestuurdcr en de Voorpassagier, zodat de bestuurdcr en Voorpassagier geen letsel konnen oplopen wonneer sterk geremd worden.
• Monteer de display Niet op eenplaats waar deze de werkig van de airbags zou hunnen hinderen.
• Monteer de display Niet op een plaat waar deze de werking van de diverse systemen en veriligheidsvoorzieningen van de auto, waaronder de airbags, zou hunnen belemmeren.
• Controller of er niets acheer het dashboard of de panelen zit wanner u hierin gaten gaat boren. Wees voorzichtig dat u geen brandstofleidingen, remleidingen of stroomkabels beschadigt.
• Wonneer u schroeven gebruikt, let er dan op dat davon nicht in contactkommen met de elektrische bedrading. De bedrading zou beschadigd können raken door de voertuigtrillingen, wat kan leiden tot kortsluiting of andere storingen.
• Wonneer het displaysnoer zich rond de stuurkolom of de versnellingspook wikkelt, ontstaat een bijzonder gevaarlijke situatie. Let er bij het inbouwen van de display op dat u op geen enkele wijze gehinderd worden bij de normale besturing van de auto.

• Zorg ervoor dat de draden Niet loshangen en geraakt hunnen worden door een portier of stoelverschuivingsmechanisme, met eventuele kortsluiting tot gevolg.

• Gebruik van dit product is onderworpen aan lokale regelingen aangaande plaatsing en gebruik. PIONEER Corporation kan geen aansprakelijkheid aanvaarden voor eventuele problemen, schade of verlies als gevolg van gebruik van het product met een onjuiste instelling of anderszins in strijd met lokale regelingen.

• Voor een juiste montage dient u de bijgeleverde onderdelen op de beschreiben manier te gebruiken. Bij gebruik van andere onderdelen dan de bijgeleverde, kan het product inwendig worden beschadigd of zal de bevestiging möglichn Niet goed+zijn waardoor het product uiteindelijk valt met tevens möglichn beschadiging tot gevolg.

• Voor de veriligheid要去 de display op eenplaats worden gemonteerd die aan de volgende criteria voldoet:

• Waar het zich van bestuurder beslist nicht worden gehinderd.

• Waar de bestuurder nog goed de voorkant van de auto kan zich bij het kijken maar de display.
• Waar de display gezien vanaf de bestuurder beslist Niet boven de motorkap van de auto kommt.

Alvorens de display definitief te bevestigen

• Controller na het make van de aansluitingen of het autonavigatesystem juist werkt voordat u de dispaly definitief bevestigt.
• Druk na het makesen van de verbindingen met de punt of een pen of ie's dergelijks in.
• Omtrent de installation van het display met behulp van een beugel en schroeven (4 × 6, 2 stuks) dient u contact op met uw dealer of Pioneer servicecentrum.

Alvorens de kleefstroken vast te plakken

• Zorg dat het oppervlak waarop u de kleefstrook gaat aanbrengen droog is en vrij van stof, olie, vet enz.

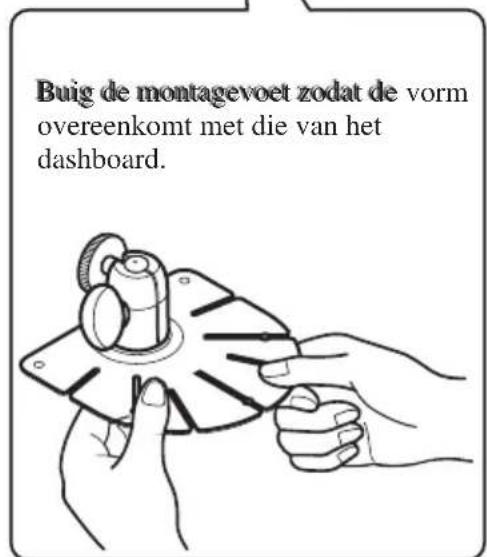

Inbouwen van de display met behulp van de bijgeleverde displaystandaard

Volg de onderstaande aanwijzingen voor het monteren van de display met behulp van de displaystandaard.

1. Plak de kussentjes gegen de onderkant van de displaystandaard.

Gebruik de kussentjes op de afgebeelde wijze om beschadiging van het dashboard te voorkomen.

1. Bevestig de displaystandaard en de montagevoet aan de display.

3. Bepaal deplaats voor de display.

Zet de display op het dashboard en bepaal de Beste plaats voor het apparaat, zonder dat u het beschemmel aan de onderkant van de montagevoet verwijdert.

Opmerking:

Kies deplaats overeenkomstig de aanbevelingen en voorschriften op blz. 30 en 31.
- Bevestig de display op eenplaats waar u deze gemakkelijkkest losmaken van de displaystandaard.

4. Plak de montagevoet op het dashboard.

Zorg dat het oppervlak waarop u de montagevoet gaat aanbrengen droog is en vrij van stof, olie, vet enz.

Verwijder het beschemmel aan de onderkant.

Opmerking:

• De onderkant van de montagevoet bevat een sterk plakmiddel, dat het dashboard kan beschadigen wonneer u de montagevoet verwijdert.

• U kunt de montagevoet ook met de tapschroeven op het dashboard bevestigen.

Tapschroeven (3× 122mm)

! LET OP

Voordat u de gaten boort, dient u te controlleren of de schroeven geen beschadigingen{kunnenveroorzaken aan de diverseonderdelen van de auto (zoals deonderliggende brandstofleidingen,remleidingen,elektrischebedrading,enz.).

1. Stel de hoogte en de hoek van het displayschem in.

Laat de display zakken totdat de onderkant van de displaystandaard op het dashboard rust. Draai het displayschem totdat u het beeld zo goed möglichk kutzien.

Draai deze knop maar linksom om de hoogte van de display af te stellen.

Draai deze knop linksom om de hoek van de display te wijzigen.

Opmerking:

• Nadat u de hoogte en hoek heeft afgesteld, draait u de knoppen rechtsom om de display in de afgestelde positie te vergrendelen.

Installatie verborgen eenheid

Voorzorgen voor de installmentie

• Installee het toestel nooit op de volgendeplaatsen vanwege het gevaar voor storingen vanwege oververhitting.

• Plekken zoals het dashboard of de hoedenplank waar het toestel za bootstaan aan direct zonlicht.

• Dicht bij de luchtuitstroom van de verwarming.

Dicht bij portieren enz. waar het toestel maybeik worden blootgesteld aan regen.
- Bij installmentie onder een voorstoel,要去 u controlleren of de bewegingen van de stoel Niet worden belemmerd.
- Installatie direct op de vloerbedekking is möglichk als het stukje van het klittenband met de haakjes op de vloerbedekking blijf plakken. Gebruik in dit geval Niet het stukje klittenband met de lusjes.

Installatie verborgen eenheid

Plak in andere geallen de kant met de haakjes van het meegeleverde klittenband aan de onderkant van de verborgen eenheid en plank de kant met de lusjes (meegeleverd) op de plek waar u het toestel wilt bevestigen.

Technische gegevens

Algemeen

Spanningsbron 14,4 V gelijkstroom (10,8 - 15,1 V toelaatbaar)

A Harding Negatief

Max.stroomverbruik 1,6A

Beeldscherm

Schermformulaat/-verhoudingen 6,5 inch/16:9

(effectief display-oppervlak: 144× 80mm

Beeldpunten 280.800 (234 × 1.200)

Type Actieve matrix LCD (TFT), doorlaattype

Kleursysteme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bedrijfstemperatuur -10- +50^

Opslagtemperatuur -20- +80^

Luidspreker 36 mm

Afmetingen 187 (B) × 111 (H) × 37 (D) mm

Gewicht 399 gram

Verborgen eenheid

External video-ingangsniveau 1 Vp-p/75 Ω

External audio-ingangsniveau 1 V/22 kΩ

Max. uitgangsimpedantie 1 Vp-p/75 Ω

Max.uitgangsnaveau externe audio. 1 V/1 kΩ

Afmetingen 156 (B) × 95 (H) × 37 (D) mm

Gewicht 720 gram

Opmerking:

• Wijzigingen in ontwerp en technische gegevens zonder voorafgaande kennisgeving voorbehonden. Het door u gekochtte product kan enigszins verschillen van de afbeeldingen in deze gebruiksaanwijzing.
