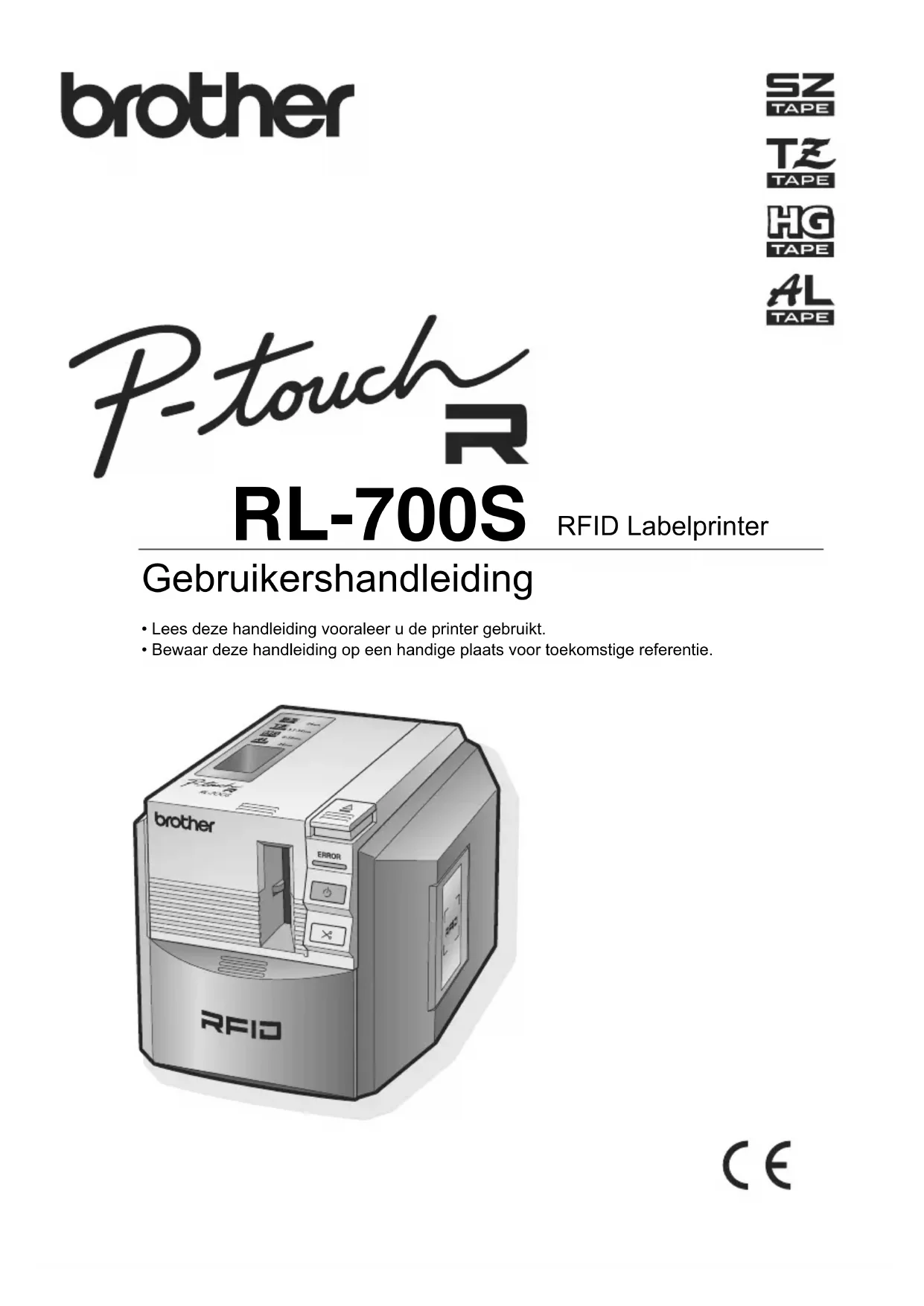

GEBRUIKSAANWIJZING PTouch RL700S BROTHER

Gebruikershandleiding

• Lees deze handleiding vooraleer u de printer gebruikt.
• Bewaar deze handleiding op een handige plaats voor toekomstige referentie.

Dank u voor de aankoop van de RL-700S.

De RL-700S (waarnaar hierna verwezen wordt als "deze machine") is een RFID-labelprinter waarmee u eenvoudig aangepaste labels en lezen/schrijven Brother SZ-tapes (RFID-labels) kunt maken wanneer de printer is aangesloten op een computer. De machine kan ook vlot beschikbare TZ-tapes, HG-tapes en AL-tapes gebruiken.

Over de machine

• We zullen niet aansprakelijk zijn tegenover u of anderen voor alle schade, verlies van apparatuur, media, programma's of gegevens en alle claims van derden die voortkomen uit het gebruik van dit product.
• De rechten en copyrights van gebundelde software (inbegrepen, maar niet beperkt tot het programma, beelden, clip art, sjablonen en tekst opgenomen in de software) en bijgevoegde handleidingen en andere documenten, en alle kopieën van software, zijn eigendom van Brother Industries, Ltd. en zijn leveranciers. De gebruiker kan geen deel van de hierboven vermelde software herverkopen, dupliceren, wijzigen, nabouwen, desassembleren of decompileren zonder schriftelijke toestemming.

Over de handleiding

• De inhoud van de handleiding kan zonder kennisgeving worden gewijzigd.
• Geen enkel deel van deze handleiding mag gereproduceerd worden in welke vorm ook, inbegrepen fotokopiëren of herdrukken, zonder voorafgaande toestemming.
• We streven ernaar de hoogst mogelijke kwaliteit van documentatie te produceren en we verwelkomen uw feedback. Indien u opmerkingen of suggesties hebt, neem a.u.b. contact met ons op.

Over de handelsmerken

• Micr ^ , Windows ^ , en Windows Vista ^ zijn gedeponeerde handelsmerken van Microsoft Corporation in de USA en andere landen.
• Adobe ^ , Acrobat ^ , en Adobe ^ Reader ^ zijn gedeponeerde handelsmerken van Adobe Systems Incorporated.
• I-CODE SLI is een gedeponeerd handelsmerk van NXP Semiconductors (voordien Philips Semiconductors).
• Alle andere software en productnamen die vermeld worden, zijn handelsmerken of gedeponeerde handelsmerken van hun respectievelijke bedrijven.

brother

EG-verklaring van conformiteit

Fabrikant

Verklaren hierbij dat:

Productbeschrijving : RFID-Labelprinter

Modelnummer : RL-700S

conform is aan de voorzieningen van de R & TTE Richtlijn (1995/5/EG) en we verklaren te voldoen aan de volgende normen:

Toegepaste geharmoniseerde standaarden:

Veiligheid EN60950-1: 2001

Jaar waarin het CE-merkteken voor het eerst werd aangebracht : 2007

Uitgegeven door : Brother Industries, Ltd.

Datum : 6 november, 2007

Plaats : Nagoya, Japan

Handtekening : Junji Shiota

General Manager

Dept. Kwaliteitsbeheer

Opmerking: Merkteken voldoet aan de EG Richtlijn 2002/96/EG en EN50419.

Dit apparaat is gemarkeerd met het bovenstaande recycle symbool. Het betekent dat u het apparaat, aan het eind van zijn levensduur, apart moet aanleveren bij een daarvoor bestemd verzamelpunt en niet bij het gewone huishoudelijke afval mag plaatsen. Dit zal het leefmilieu voor ons allemaal ten goede komen. (Alleen voor de Europese Gemeenschap)

Inhoud

Introductie 2

Over de machine.... 2

Over de handleiding 2

Over de handelsmerken.... 2

Inhoud. 4

Voor u de machine gebruikt 6

Veiligheidsvoorzorgen. 6

Installatievoorzorgsmaatregelen 7

Algemene voorzorgsmaatregelen. 8

Printer 8

SZ (RFID)-tape 9

Inhoud doos 11

Beschrijving van de onderdelen 12

Voorkant.... 12

Achterkant.... 12

Beschrijving van de knoppen 13

Lampweergave 13

Voor het afdrukken van labels 14

Sluit de machine aan op een stopcontact. 14

Een tapecassette voorbereiden 15

Lijst van cassette types die geschikt zijn voor dit toestel: 15

De cassette installeren.... 15

De software installeren 18

Software overzicht 18

Installatie voorbereiden 19

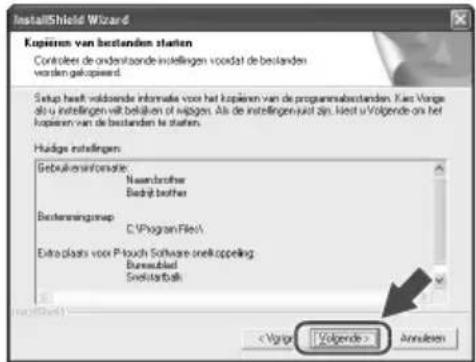

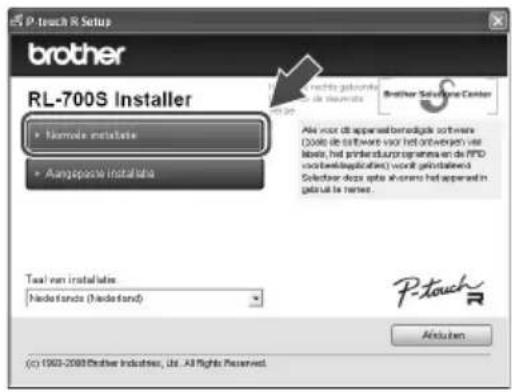

Software-installatieprocedure 20

Labels creëren 24

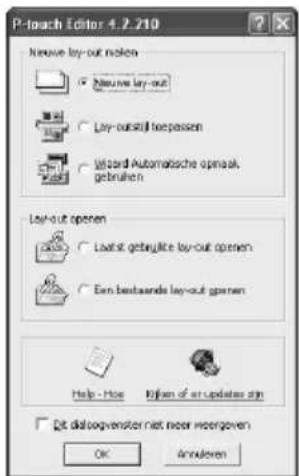

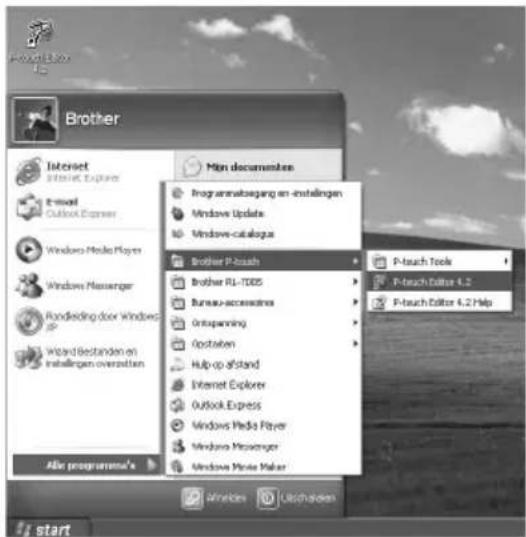

P-touch Editor starten 24

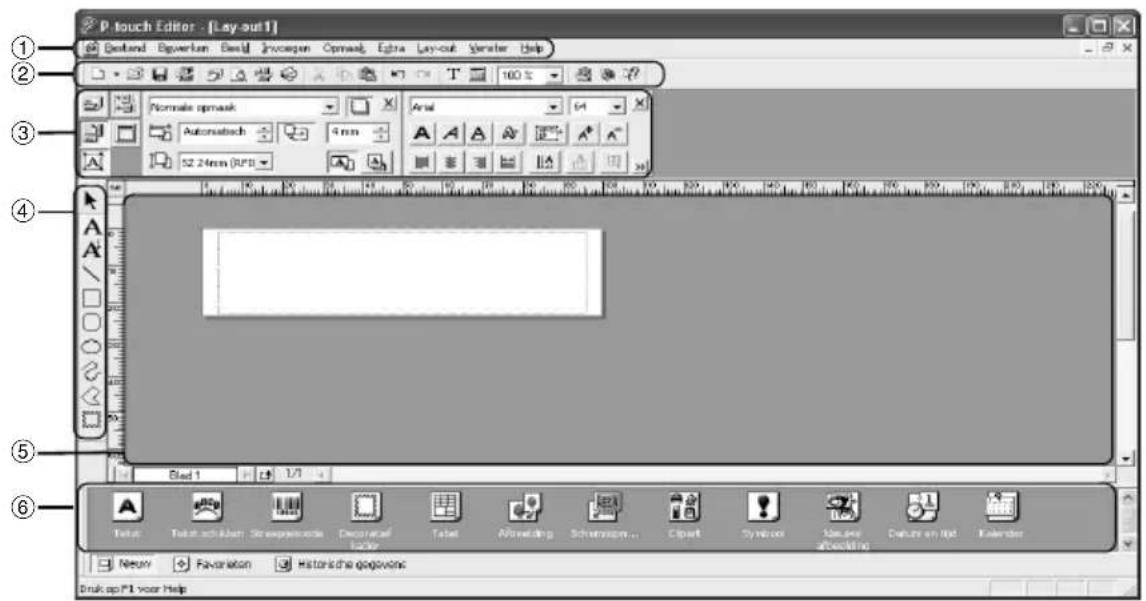

Venster P-touch Editor Bewerken. 25

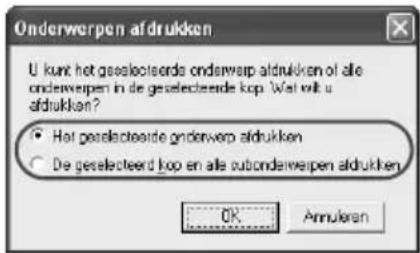

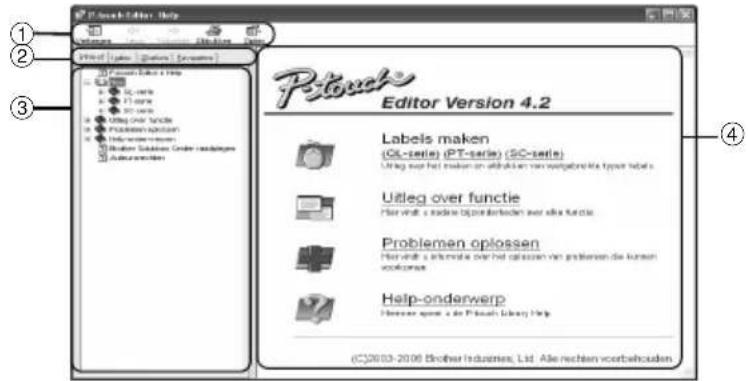

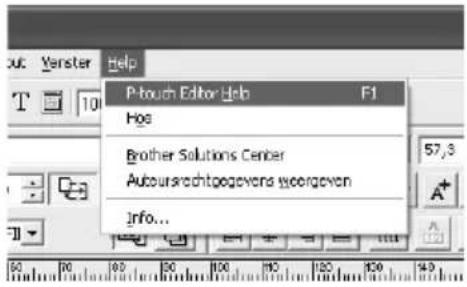

Help weergeven 26

Verschillende types labels maken. 28

RFID-labels gebruiken 29

Gegevens lezen en schrijven op RFID-labels. 29

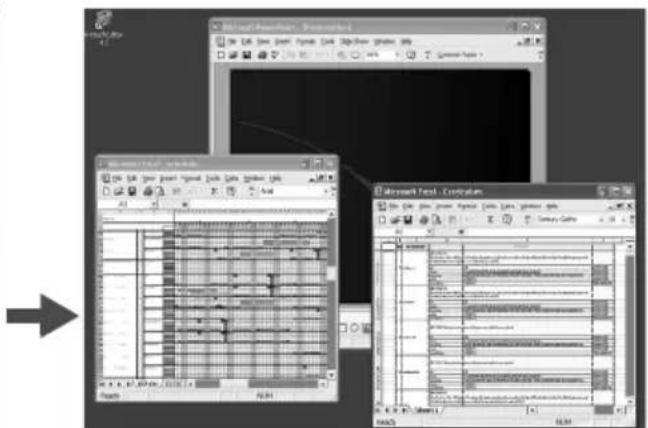

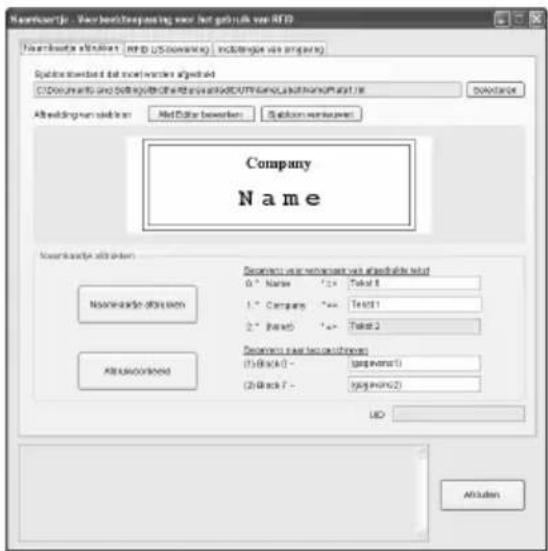

RFID-labelapplicaties gebruiken (voorbeeldapplicaties).... 30

Overzicht van voorbeeldapplicaties 30

Ondersteuning voor applicatieontwikkeling. 32

SOFTWARE UPDATE 32

Reinigen en onderhoud 33

Onderhoud 33

De buitenkant van het toestel reinigen.... 33

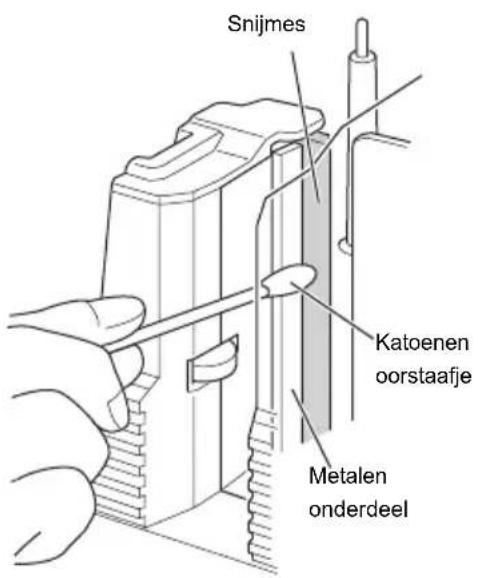

Het snijmes reinigen.... 33

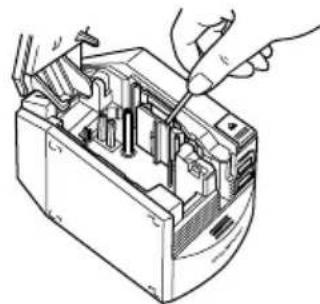

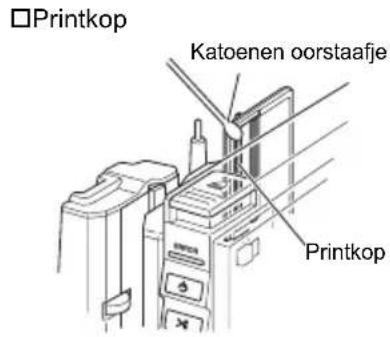

De printkop en koproller reinigen. 34

Accessoires.... 35

Tapecassettes.... 35

Problemen oplossen 42

Uw toestel opslaan 43

Software verwijderen.... 43

Specifications 44

Computersysteemvereisten 45

Voor u de machine gebruikt

Veiligheidsvoorzorgen

Om letsel of schade te voorkomen, volg alle waarschuwingen en voorzichtigheidsinformatie met de volgende symbolen.

⚠ Waarschuwing	Zegt u wat te doen om het risico op letsel te vermijden.
⚠ Let op	Zegt u welke procedures u moet volgen om schade aan de machine of zijn omgeving te voorkomen.

Waarschuwing

AC Adapter

• Gebruik geen andere spanning of adapters dan de gespecificeerde spanning (220-240 V) en de inbegrepen AC adapter (AD9100).
  • Overbelast het stopcontact niet.
• Gebruik geen beschadigd of aangepast netsnoer of stekker.
• Plaats geen meubelen of zware objecten op het netsnoer.
• Buig of trek het netsnoer niet.
• Raak de AC adapter of de stekker niet aan met natte handen.
• Zorg er altijd voor dat de stekker volledig en stevig in het stopcontact zit.
• Demonteer of wijzig de AC adapter niet.
• Gebruik niet op plaatsen met een hoge vochtigheid.

Printer

• Demonteer of wijzig de machine adapter niet.
• Houd alle vloeistoffen op een afstand van de machine.
• Raak de machine niet met natte handen aan.
• Voor interne inspectie, aanpassing of reparatie, neem contact op met uw dealer of erkend service center. (De garantie die bij de machine geleverd wordt, dekt geen schade die voortkomt uit demontering of wijziging door de klant).
• Indien de printer beschadigd is, in contact komt met vloeistof, er vreemde objecten (vooral metalen objecten) aan de binnenkant geraken, of indien u abnormale geuren opmerkt of er rook uit de machine komt, schakel de printer onmiddellijk uit en verwijder de stekker uit het stopcontact en neem contact op met uw dealer of erkend service center.
• Voor de verpakking van uw machine worden plastic zakken gebruikt. Om het gevaar op verstikking te vermijden, dient u deze zakken op een afstand van baby's en kinderen te houden.

AC Adapter

- Indien de printer niet zal worden gebruikt gedurende een langere periode, koppel de AC adapter los van de printer en van het stopcontact.

Waarschuwing

Tapesnijeenheid

- Om letsels te vermijden, raak de tapesnijeenheid niet aan.

Labels

- Afhankelijk van de locatie, het materiaal en de omgevingsvoorwaarden, kan het label moeilijk te verwijderen zijn, kan de kleur van het label wijzigen of overgebracht worden op andere objecten. Test eerst de geschiktheid van het oppervlak door een klein stukje van het label te bevestigen aan een onopvallend gebied van het bedoelde oppervlak.

Installatievoorzorgsmaatregelen

Let op

• Plaats de machine niet op een onstabiele wagen, staander of tafel. Het product kan vallen waardoor ernstige schade aan het product kan optreden.
• Om schade te vermijden, plaats geen zware objecten bovenop de printer.
• Breng geen RFID (non-contact RFID tags) binnen de 50 mm voor of boven of aan de rechterkant van de printer wanneer de printer in gebruik is. Indien u dit wel doet, kan er interferentie optreden met de gegevens die tijdens het afdrukken worden geschreven. Zelfs buiten dit bereik, kunnen sommige types RFID tages het schrijven verstoren. Wees zeer voorzichtig bij het gebruik van ultragevoelige RFID tags.
• Plaats de printer niet binnen het leesbereik van andere RFID lezers/schrijvers.
• De printer is een communicatie-apparaat dat 13,56 MHz radiogolven gebruikt op de ISM band. Hij kan interferentie genereren, afhankelijk van hoe en waar de printer wordt gebruikt. Om de effecten van interferentie te minimaliseren, bevelen we aan om de interferentie door of naar de printer op voorhand te controleren. Wees zeer voorzichtig wanneer u deze gebruikt nabij radio astronomie of medische apparatuur, gezien de printer de werking van de apparaten kan beïnvloeden.

Algemene voorzorgsmaatregelen

Printer

Waarschuwing

De printer is niet ontworpen of gefabriceerd voor toepassingen die een zeer hoog niveau van beveiliging vereisen, zoals in controlesystemen voor kernreacties of kerncentrales, autopilootsystemen in vliegtuigen, luchtverkeertorens, besturingscontrole van massatransitsystemen, levensinstandhoudingssystemen, raketlanceercontrole van defensiesystemen of andere toepassingen die een direct, aanzienlijk risico op letsels, de dood of schade hebben indien de veiligheid niet kan worden verzekerd.

Let op

• Gebruik enkel authentieke Brother-accessoires en benodigdheden (57 mm),
  TZ (3,5 mm - 36 mm), HG TAPE 36 mm), of (24 mm).
• Plaats of verwijder de tape niet met kracht.
• Plaats geen vreemd object in de labeluitgang, AC adapter ingang of USB poort. Versper deze gebieden niet.
• Om beschadiging van de printkop te vermijden, probeer geen labels af te drukken met gebruikte tapecassettes of zonder de tapecassette in te voeren.
• Raak de printkop niet aan met uw vingers.
• Gebruik geen verfverdunner, benzeen, alcohol of andere vluchtige organische stoffen om de printer te reinigen.
• Vermijd het gebruik of het bewaren van de printer in direct zonnelicht of nabij verwarmingstoestellen of bronnen van open vlammen, of waar blootgesteld aan zeer hoge of lage temperaturen, een hoge vochtigheid of overmatig stof. Het aanbevolen omgevingstemperatuurbereik is 10°C - 35°C.
• De software op de CD-ROM is enkel bedoeld voor gebruik met de printer. Zie de Licentieovereenkomst op de CD-ROM voor meer details.
• Gebruik uitsluitende de USB-kabel die bij de printer werd meegeleverd.

SZ (RFID)-tape

• SZ-tapes kunnen labels produceren van 53,5 mm of 100 mm in lengte. Wanneer labels van minder dan 100 mm in lengte worden afgedrukt, zal de machine de tape doorvoeren alsof een label van 100 mm werd afgedrukt. Dit is zodat de RFID-tag correct gepositioneerd is en klaar is om het volgende label af te drukken.
• Bij gebruik van SZ-tapes zal de machine een labelteller afdrukken in de aanloopstrook van elk label in het formaat XX/30 ("XX" is een nummer tussen 2 en 30, dat aangeeft hoeveel labels met die cassette afgedrukt werden).

Wanneer alle 30 labels gebruikt zijn, zal de machine END afdrukken, wat aangeeft dat de cassette vervangen moet worden.

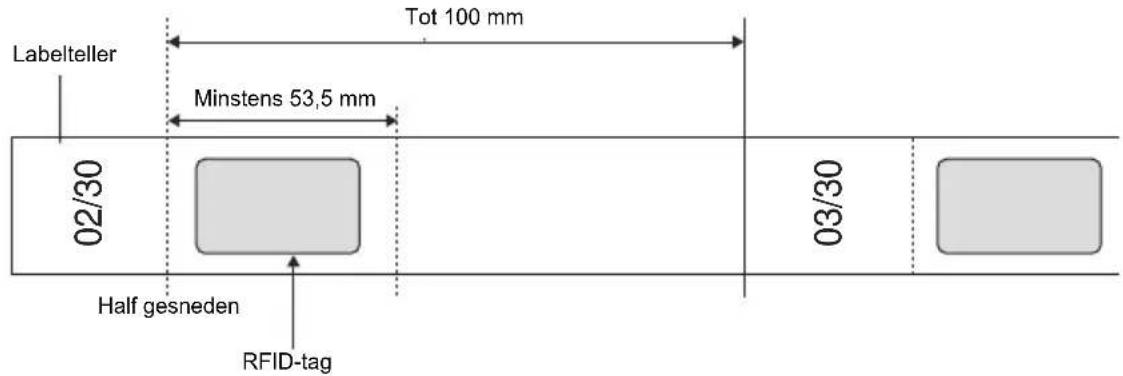

- De RFID-tags zelf zijn in het aanloopdeel van de labels afgedrukt op SZ-tape. Vermijd dit deel af te snijden of te beschadigen, gezien dit de RFID-tag kan beschadigen of uitschakelen.

Labelteller 02/30 Tot 100 mm Minstens 53,5 mm Half gesneden RFID-tag 03/30

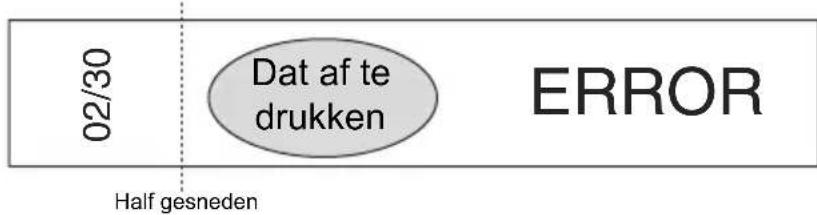

- Indien ERROR is afgedrukt in het achterste deel van een label, trad een fout op wanneer de machine probeerde om gegevens te schrijven naar de RFID-tag. Verplaats de machine weg van andere lezers/schrijvers of andere apparaten die de toegang tot de RFID-tags kunnen hinderen en probeer opnieuw af te drukken.

02/30 Dat af te drukken ERROR Half gesneden

• Om het beschadigen van cassettes te vermijden en het verder gebruik te verhinderen, trek de tape er niet uit.

• Om te vermijden dat de gegevens onleesbaar worden, plaats geen labels op metalen objecten, elektronische apparaten of andere RFID-tags.

• Het lezen van gegevens kan aanzienlijk verstoord worden indien de labels rechtstreeks op vochtige oppervlakken of nabij deze toegepast worden. Test de werking voor u de labels op oppervlakken plaatst.

• Breng geen SZ-tape cassettes of RFID-tags binnen de 50 mm voor of boven of aan de rechterkant van de printer wanneer de printer in gebruik is. Dit kan het gegevensschrijven tijdens het afdrukken verstoren.
• Plaats de SZ-tapecassette niet binnen het leesbereik van andere RFID-lezers/schrijvers. Dit kan het gegevensschrijven tijdens het afdrukken verstoren.
• Om het beschadigen van labels te vermijden, prop de tape niet, plaats er geen objecten op of kras de tape niet met harde objecten. Plaats geen labels op objecten waar ze onderhevig kunnen zijn aan sterke trillingen of schokken.
• Controleer waar u ze wilt plaatsen voor u ze plaatst.
  Wanneer de labels geplaatst zijn, kunt u ze na verwijdering niet opnieuw elders herplaatsen.
• Probeer de cassettes of labels niet te demonteren.
• Afhankelijk van de omgevingsvoorwaarden en de locatie en materiaal van de gelabelde objecten, kunnen de labels loskomen, onverwijderbaar worden of een rest achterlaten. Het label kan na verloop van tijd ook verkleuren en het oppervlak eronder kan beschadigd zijn.
• Plaats geen labels op huid.
• Voor het plaatsen van de cassette, draai de cassetteband 1-2 maal rond in de getoonde richting om deze strak te krijgen.

- Merk op dat de marge van het eerste afgedrukte label groter is dan andere labels.

- Om labelschade of gegevensverlies te vermijden, gebruik geen labels in zeer hoge of lage temperaturen.

- Merk op dat het plaatsen van labels op gebogen oppervlakken de leessnelheid zal verlagen omdat de antenne gebogen zal zijn. Zeer erg gebogen oppervlakken kunnen het lezen verstoren en de tape kan loskomen.

- Buig de labels niet, anders kan de antenne breken of de RFID-tag beschadigd worden.

- Om brand te vermijden, plaats geen labels in een microgolfoven.

- Dit product gebruikt I-Code SLI RFID chips geproduceerd door NXP Semiconductors. Deze chips zijn compatibel met lezers/schrijvers die voldoen aan de ISO/IEC 15693 en 18000-3 standaarden. (Werking is niet gegarandeerd met alle lezers/schrijvers)

- Bij de introductie van een systeem gebaseerd op SZ-tapelabels, controleer de gebruiksomgeving zorgvuldig om een correcte werking te verzekeren voor gebruik.

- Wanneer de tape of labels niet langer nodig zijn, knip het RFID-tagdeel of neem andere maatregelen om het lezen of schrijven van gegevens te verstoren voor het weggooien.

Inhoud doos

Zorg ervoor dat alle volgende items in de verpakking zitten voor u het product gebruikt.

Indien er items ontbreken of beschadigd zijn, neem contact op met de dealer bij wie u het product kocht.

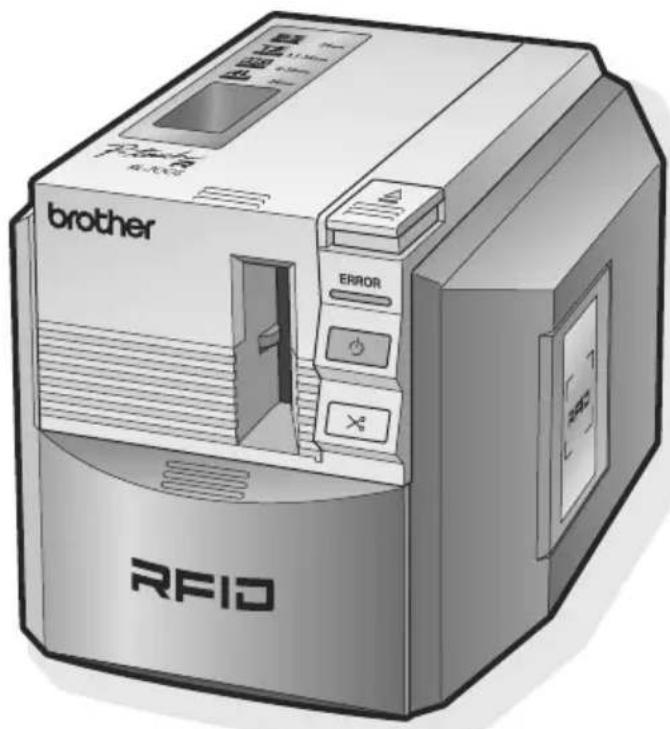

■RL-700S

RFID labelprinter

Het ontwerp van de adapter en de stekker kan verschillen afhankelijk van het land waarin het toestel werd aangekocht.

24mm zwart op wit (RFID-tape). Maakt tot 30 labels.

■TZ-tapecassette

24mm zwart op wit (non-RFID-tape). 8 meter in lengte.

■Gebruikershandleiding (dit boekje)

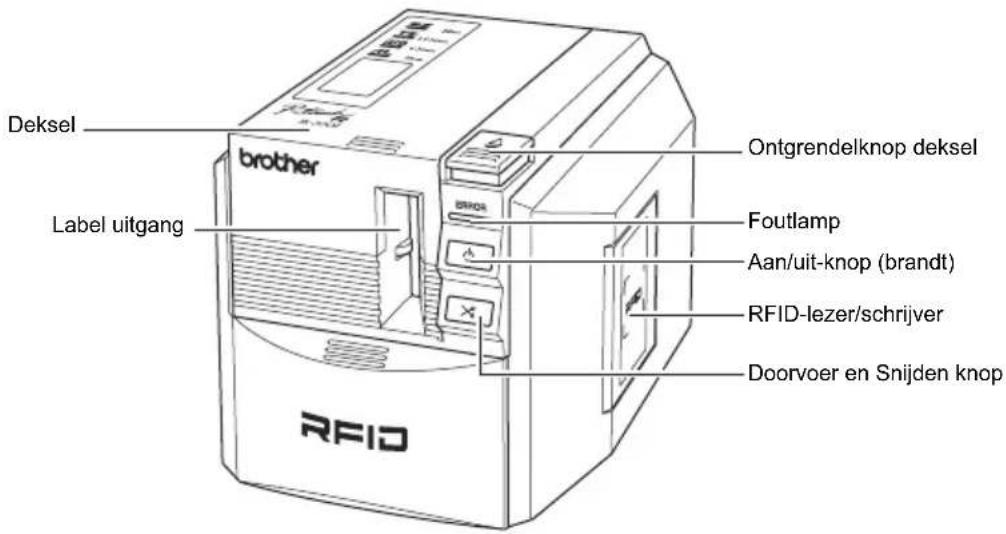

Beschrijving van de onderdelen

Voorkant

Deksel brother Label uitgang Ontgrendelknop deksel Foutlamp Aan/uit-knop (brandt) RFID-lezer/schrijver Doorvoer en Snijden knop

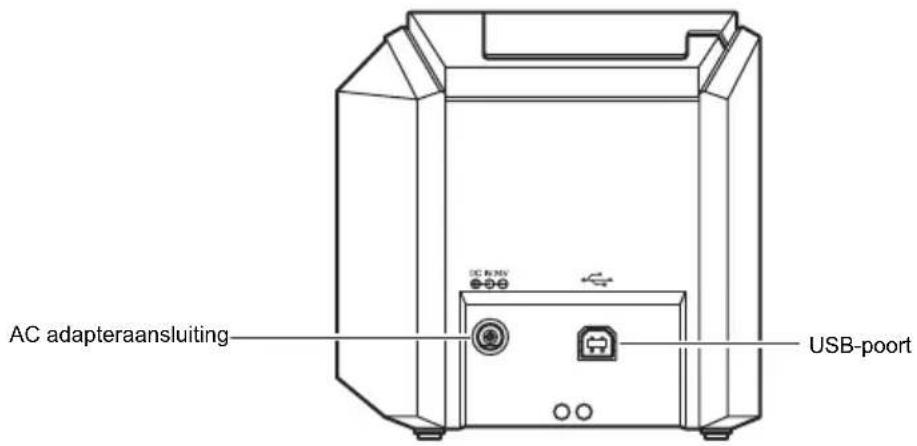

Achterkant

DC In MOV AC adapteraansluiting USB-poort

Beschrijving van de knoppen

Knop Functie
AAN/UIT-knop ( )	Schakelt de printer aan en uit.
Doorvoer en Snijden knop ( )	Voert door en snijdt de gedrukte labels.Gebruik deze knop wanneer de optie automatisch snijden in het dialoogvenster Afdrukken niet ingeschakeld is.* Doorvoeren en snijden werkt niet wanneer SZ-tapes geladen zijn.
Ontgrendelknop deksel Opent het deksel.

Lampweergave

Het lampje voor de AAN/UIT-knop (blauw) en het Foutlampje (rood) geven de huidige bedrijfsstatus aan.

Lampstatus		Printerstatus
AAN/UIT-knop (Blauw)	Foutlamp (Rood)
Uit Uit		• De printer is uitgeschakeld.
Aan Uit		• De printer werkt normaal.
Knippert Uit		• De printer ontvangt gegevens van de computer.
Knippert Aan		• De printer ontvangt gegevens van de computer, maar kan niet afdrukken.Laad een tapecassette en sluit het deksel.
Aan Aan		• Er is geen tapecassette geladen, of het deksel is open.Laad een tapecassette en sluit het deksel.• De Doorvoer en Snijden knop werd ingedrukt wanneer de SZ-tape wordt geladen. (Onmogelijk om de Doorvoeren en Snijden knop te gebruiken wanneer SZ-tape wordt geladen.)• U hebt het einde van de SZ-tape bereikt. Verwijder de SZ-tapecassette en controleer het oppervlak van de tape.Indien END gedrukt wordt op de tape, vervang de cassette door een nieuwe SZ-tapecassette.
Aan Knippert		• Er wordt een afdrukjob ontvangen, maar de printer kan niet afdrukken. Laad de correcte tapecassette en sluit het deksel.• Indien ERROR gedrukt wordt op de SZ-tape, trad een fout op bij het schrijven van gegevens naar de RFID-tag of is de tag beschadigd. Probeer opnieuw af te drukken.
Aan Knippert snel		• Zorg ervoor dat de tapes niet geblokkeerd zitten in de printer. Schakel de printer uit en aan.* Indien het probleem niet opgelost is, neem contact op met uw dealer of erkend service center.
Aan	Knippert zeersnel	• Schakel de printer uit en vervolgens opnieuw aan.* Indien het probleem niet opgelost is, neem contact op met uw dealer of erkend service center.

Voor het afdrukken van labels

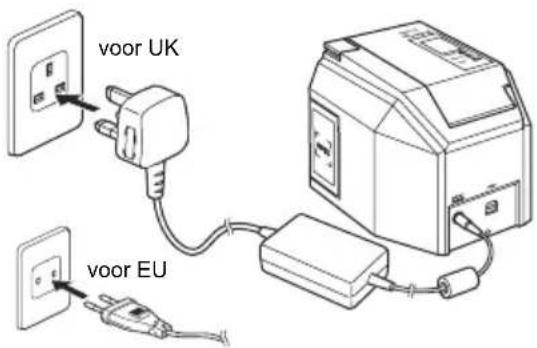

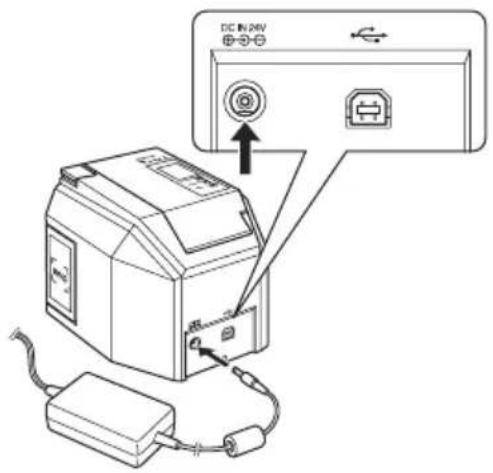

Sluit de machine aan op een stopcontact

1 Sluit de AC adapter aan op het netsnoer.

2 Plug de connector van de AC adapter in de AC adapteraansluiting aan de achterkant van de printer.

DC IN 246V + + +

3 Sluit de plug van de AC adapter aan op een huishoudstopcontact.

Memo

Het ontwerp van de adapter en de stekker kan verschillen afhankelijk van het land waarin het toestel werd aangekocht.

voor UK voor EU

Een tapecassette voorbereiden

Lijst van cassette types die geschikt zijn voor dit toestel:

■ SZ-tape (24 mm)

24 mm brede tapecassettes met het SZ-logo (SZ TAPE)

U kunt deze tape gebruiken om RFID-labels te maken.

■ TZ-tape (3,5-36 mm)

3,5 mm, 6 mm, 9 mm, 12 mm, 18 mm, 24 mm of 36 mm brede tapecassettes met het TZ-logo

(TZ) TAPE.

Maakt afdrukken tot 20mm/sec mogelijk.

■ HG-tape (6-36 mm)

6 mm, 9 mm, 12 mm, 18 mm, 24 mm of 36 mm brede tapecassettes met het HG-logo (HG TAPE) Maakt hogesnelheidsafdrukken tot 40 mm/sec mogelijk.

Maakt hogeresolutie afdrukken mogelijk tot 360 x 720 dpi.

■ AL-tape (24 mm)

24 mm brede tapecassettes met het AL-logo (AL TAPE)

Memo

Zie pagina 35 "Accessoires" voor gedetailleerde tapecasette-informatie.

De cassette installeren

Verwijder de stopper van de tapecassette.

Memo

Sommige tapecassettes hebben mogelijk geen stopper.

INSTALLATION

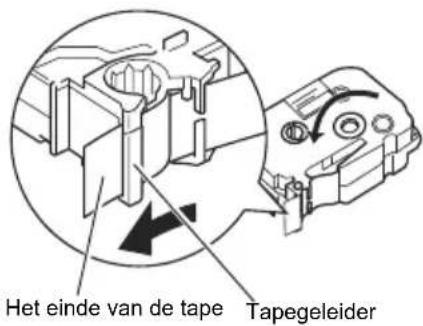

Zorg ervoor dat het uiteinde van de tape niet gebogen is en de tape doorheen de tapegeleider gaat.

Om de loshangende tape strak te krijgen, draai het opwindspoel één of twee draaien met uw vinger in de richting van de pijl.

Het einde van de tape Tapegeleider

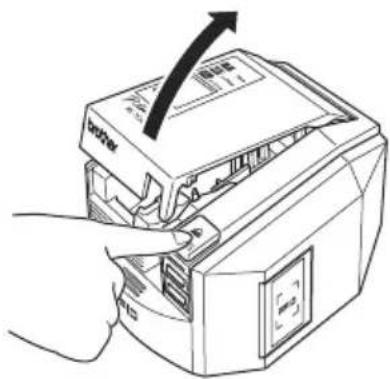

3 Druk op de ontgrendelknop deksel om het deksel van de printer te openen.

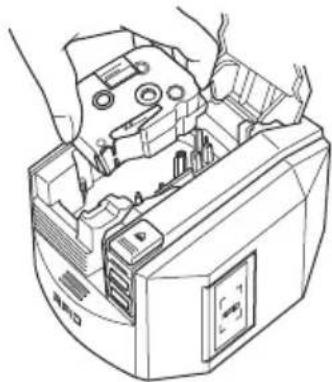

4 Plaats de tapecassette in de printer.

Memo

Zorg ervoor dat u de tapecassette in de juiste richting plaatst.

6 Druk op de AAN/UIT-knop.

Het blauwe aan/uit-lampje in de knop begint te branden.

Memo

Indien het deksel niet goed gesloten is of de tapecassette niet juist geplaatst is, begint het foutlampje te branden. Herhaal vanaf stap 3.

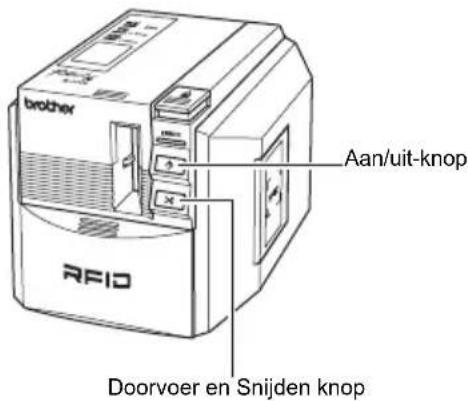

brother RFID Aan/uit-knop Doorvoer en Snijden knop

7 Druk op de Doorvoer en Snijden knop.

Deze procedure verwijdert alle verslappingen in de tapecassette.

Memo

Deze stap is niet nodig voor SZ-tapes.

Let op

Indien u de machine gedurende 10 minuten niet gebruikt, zal de machine de rollerhouder loslaten. Indien u de machine loskoppelt van de stroom voor dit gebeurt (zonder de machine eerst met de aan/uit-knop uit te schakelen), kan de tapecassette vergrendeld zitten binnenin de printer. Zorg ervoor dat u de machine via de aan/uit-knop uitschakelt voor u de AC adapter loskoppelt.

De software installeren

Software overzicht

Voor u de printer aansluit op de computer, moet u de software installeren op uw computer, inbegrepen softwaretoepassingen en het printerstuurprogramma.

De volgende toepassingen staan op de CD-ROM.

Geavanceerde bewerkingssoftware om labelontwerpen te creëren voor verschillende doeleinden.

P-touch Editor is een standalone toepassing voor eenvoudig labelontwerp. Het programma verschaft ook tal van handige functies zoals interactie met Microsoft® Office via Add-Ins, een databankfunctie, barcode-creatie, en schermkopie.

De volgende tools worden ook geïnstalleerd.

• P-touch Library 2.0
  Laadt onmiddellijk eerder afgedrukte labels gecreëerd via P-touch Editor om ze eenvoudig af te drukken.

- P-touch 4.2 Invoegtoepassingen instellen

Gebruikt de add-in pictogrammen Microsoft® Word, Excel, of Outlook® om labels te maken met gegevens van deze programma's.

■ Printerstuurprogramma

■ RL-700S Runtime Library

U moet deze bibliotheek installeren met het printerstuurprogramma om RFID-toepassingen te gebruiken.

■ RFID Voorbeeldapplicaties

Voorbeelden van toepassingen die de RFID-functies introduceren.

Er worden drie types toepassingen geleverd: Naamkaartje, Bestand openen en Artikellabel. Indien de PC Microsoft .NET Framework 2.0 niet geïnstalleerd heeft, wordt het automatisch geïnstalleerd.

RL-700S SDK

De SDK (Softwareontwikkelingskit) is voor het ontwikkelen van RFID-toepassingen voor gebruik met uw toestel.

Voor gedetailleerde technische informatie, zie de RL-700S SDK handleiding.

Installatie voorbereiden

■ Systeemvereisten

Voor de installatie moet u ervoor zorgen dat uw computer voldoet aan deze vereisten en dat de andere vereiste software al geïnstalleerd is.

Item Details
Besturingssysteem	Microsoft® Windows® 2000 Professional (SP4 of later), Windows® XP, of Windows Vista®* De computer moet voldoen aan de aanbevelingen geleverd door Microsoft® voor het geïnstalleerde besturingssysteem.* Internet Explorer® 5.01 of hoger is vereist om de voorbeeldapplicaties te gebruiken.
Interface USB poort (USB 1.1 of hoger)
Vaste schijf	70 MB of meer vrije ruimte(vereist wanneer alle opties worden geïnstalleerd)
Geheugen	Microsoft® Windows® 2000 Professional of Windows® XP: 128 MB of meerWindows Vista® : 512 MB of meer
Monitor SVGA, 16 bits kleur	of hoger
Andere CD-ROM-station
Software Compatibel Met Microsoft® Office Add-Ins	Microsoft® Word 2000/2002/2003/2007Microsoft® Excel 2000/2002/2003/2007Microsoft® Outlook® 2000/2002/2003/2007
Software Compatibel Met Voorbeeldapplicaties (Artikellabel)	Microsoft® Excel 2000/2002/2003/2007

Indien de PC Microsoft .NET Framework 2.0 niet heeft, wordt het automatisch geïnstalleerd. Dit vereist een extra 300 MB vrije ruimte op de vaste schijf.

■ Installatievoorzorgsmaatregelen

- Sluit de USB-kabel niet op de computer aan voor u de software installeert. Indien de USB-kabel toevallig aangesloten is, klik op [Annuleren] wanneer het volgende scherm wordt weergegeven en koppel de USB-kabel los.

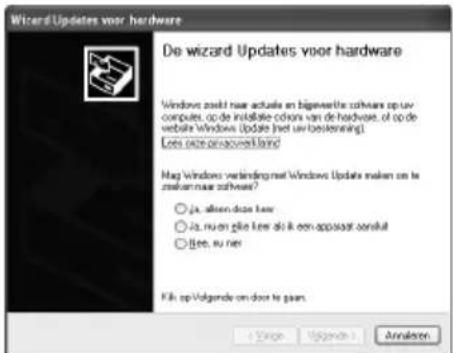

Wizard Updates voor hardware De wizard Updates voor hardware Windows komt naar actuele en bijeweerlic software op uw computers, op de installie colors van de hardware, of op de website Windows Update (net uw bestenning). Lees deze opwijkverkland? Mag Windows verlonding met Windows Update maken om te zeelvan naar software? ○ Ja, alleen door hier ○ Ja, nu een die hier do ik een appisaat oerskuit ○ Bee, nu net Kilk op Volgende om door te gaan. E Single Volgende: Annalaze

- U moet aangemeld zijn met beheerderbevoegdheden om deze software te installeren.

Software-installatieprocedure

De installatieschermen zijn van Windows® XP Sommige schermen kunnen verschillen van andere versies van Windows®.

1

Start uw computer en plaats de CD-ROM in het CD-ROM-station. Selecteer de taal die u wilt installeren.

De RL-700S Installer start en het scherm P-touch Setup wordt weergegeven.

Memo

• Het kan enkele momenten duren voor dit scherm wordt weergegeven.
• Indien het niet automatisch opstart, dubbelklik op het pictogram "Setup.exe" op de CD-ROM.

2

Klik op Normale installatie.

Memo

Indien Microsoft .NET Framework 2.0 en Windows Installer 3.0 of hoger nog niet geïnstalleerd zijn op uw computer, wordt het installatiescherm weergegeven. Volg de instructies op het scherm om de installatie te voltooien. Indien u deze stap annuleert, zal geen software geïnstalleerd worden.

P-Touch R Setup brother RL-700S Installer • Nominal installed • Aargoposse installed Text run installed sites Naderstand (Naderstand) Achute gehalten De resumption Brother Solution Center Ade voor dit apparatienbare opole software D2006 de software voor het onderwijs van labele, had producturaopere area en de IPD voor beekaplicatie) wordt gehaltened Selector deze opt asomen het apparaal in galsuit te nemen. P-touch R Ankuten (c) 1903-2008 Brother Industries, Ltd. All Rights Reserved.

Het scherm met de Licentieovereenkomst wordt weergegeven.

Memo

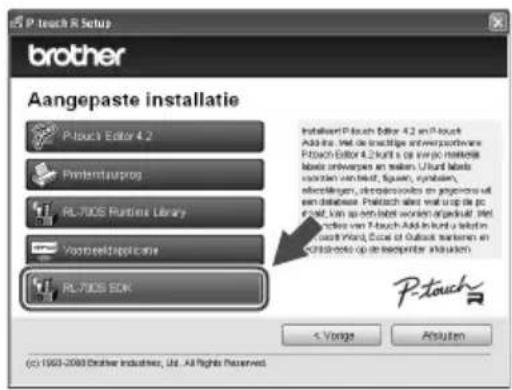

• Om individuele programma's te installeren, klik op Aangepaste installatie en selecteer de programma's die u wilt installeren.
• De RL-700S SDK wordt niet geïnstalleerd als onderdeel van de Normale installatie. Gebruik Aangepaste installatie na het installeren van andere software.
• Voor details over de RL-700S SDK, zie de RL-700S SDK handleidingen in de map

SDK. RL-700S SDK handleidingen worden in het volgende pad geïnstalleerd.

C:\Program Files\Brother RL-700S\SDK\Doc

P-touch R Setup brother Aangepaste installatie P-touch Editor 4.2 Printemlaufprog RL700S Runners Library Vontzeldapplicatie RL700S EOK Installiert P-touch Editor 4.2 en P-touch Add it to: Ind de inspectige anteraptohware P-touch Editor 4.2, Krutt's op uitp rokstika labels anterapten en risiken. UThund boles voorten vanbrekt, figuen, syrbanien, electrologen, ultrapositioners en agionaire van en database. P-touch beer van uitp de pc melt, van op uitb beer worden ergebaut. Ind lade van P Touch Add in kurt v leutin ou part of Outlook brumten en COSBeds op de seepenter situaten. < Vangs Anlsten (c) 1963-2000 Brother Industries, Ltd. All Rights Reserved.

3

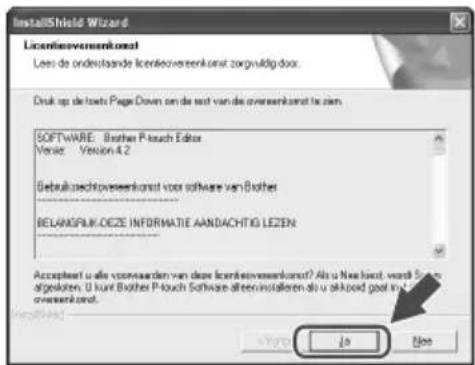

Lees de licentieovereenkomst zeer zorgvuldig. Indien u het eens bent met de voorwaarden en bepalingen van de licentieovereenkomst, klik op Ja om verder te gaan met de installatie.

Het scherm met de klantgegevens wordt weergegeven.

InstallShield Wizard Licentievevereenkomst Lees de onderstaande licentievevereenkomst zorguidig door. Druk op de texts Page Down om de text van de overeenkomst te zien SOFTWARE: Brother P-touch Editor Version: Version 4.2 Debuk ochroovereenkomst voor software van Brother BELANGFLIK-DEZIE INFORMATIE AANDACHTIG LEZEN Acceptaat u alle voorwarden van deze licentievevereenkomst? Als u Newkost, wordt Sien en algeksten. U kunt Brother P-touch Software alleen installieren also u ook goed geen in het overeenkomst. la do

4

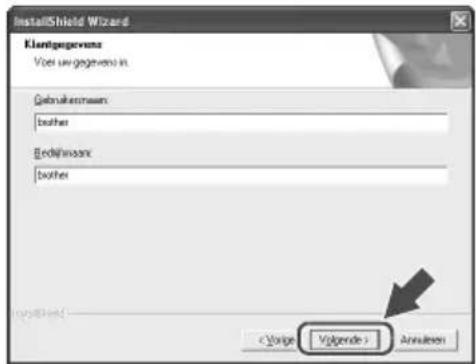

Vul de informatie in die vereist is door de installer en klik vervolgens op Volgende.

Er kunnen verschillende schermen volgen. U moet de volgende informatie verschaffen:

• Klantgegevens
• Bestemmingsmap
  • Snelkoppeling toevoegen

InstallShield Wizard Klantgegevens User your gegevens in Gebruikenwaren: weather Endahwaren: weather Vijgende > Annulien

5

Controleer dat de instellingen correct zijn en klik dan op Volgende.

Memo

• Het kan enkele minuten duren voor dit scherm wordt weergegeven.
• Indien een informatie incorrect is, klik op Vorige om deze opnieuw in te voeren.

InstallShield Wizard Kapiere van bestanden staten Controlles de onderstande instellingen voordat de bestanden verden gekopieerd. Setup heeft voldende informatie voor het kopieren van de programnabrachten. Kien Vorge als u instellingen uit beliefen of opigen. Als de instellingen uit zijn, niet u Volgende ons het kopieren van de bestanden is staten. Huidige instellingen: Gebruikersinformatie Naarachrother Bedrijbuther Bestenengeswap C:\Program Files\ Extra plats voor P-kuich Software onelk opeling Boreublad Snelkerbak Vulgende > Annulzen

Het scherm Invoegtoepassingen instellen wordt weergegeven.

Memo

In Microsoft® Windows® XP of Windows Vista®, worden mogelijk bevestigingsschermen weergegeven tijdens de software-installatie.

Kies in dit geval toch de optie installeren.

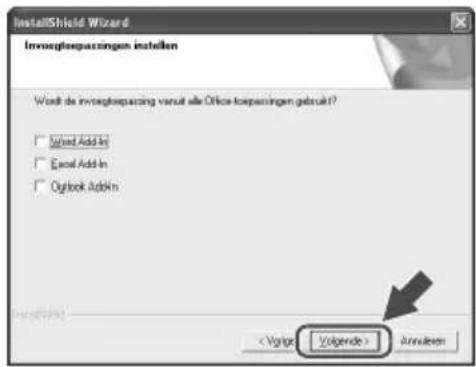

6 Selecteer de programma's waarnaar u de invoegtoepassingen wilt installeren en klik op Volgende.

Memo

• Zorg ervoor dat u alle Microsoft ^ Office ^ toepassingen gesloten hebt voor u verdergaat.
• Voor details betreffende het configureren van invoegtoepassingen, zie het helpbestand voor P-touch Editor 4.2.
• Volg de instructies op het scherm om de installatie te voltooien.

InstallShield Wizard Invoegtoepassingen instellen Word de invoegtoepassing vanuit alle Office-koepassingen gebruikt? □ Excel Add-In □ Excel Add-In □ Outlook Add-In Vorige Volgende > Annulzen

De software is nu geïnstalleerd. Wanneer de installatie voltooid is, wordt het scherm Setup van stuurprogramma weergegeven.

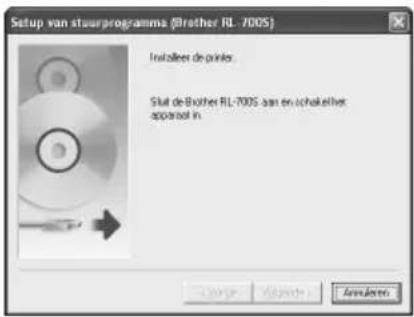

7 Wanneer het bericht "Sluit de Brother RL-700S aan en schakel het apparaat in." verschijnt, sluit u de USB-kabel aan op de USB-poort van de printer.

Memo

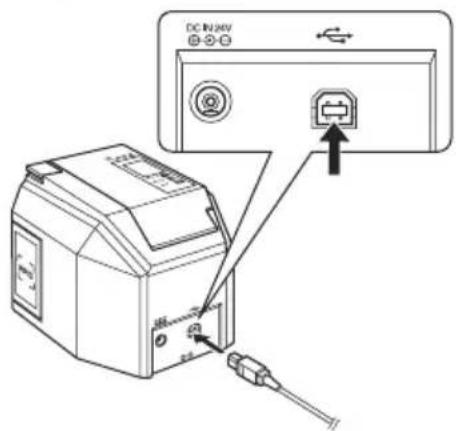

Voor u de USB-kabel aansluit, verwijder de waarschuwingssticker van de USB-poort van de printer.

Setup van stuurprogramma (Brother FL- 7005) Installer de printer Slot de Brother RL-7005 aan en schakelker apparaal in.

DC IN24V + - + - USB

8

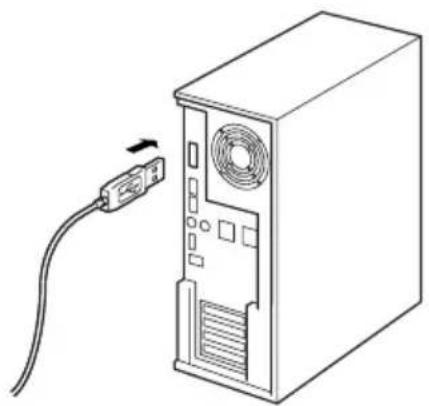

Sluit de USB-kabel aan op de USB-poort van de computer en schakel de printer in.

Wanneer de computer de printer detecteert, wordt het stuurprogramma van de printer automatisch geïnstalleerd.

Memo

Indien uw toestel niet gedetecteerd is, zorg er dan voor dat de USB-kabel rechtstreeks op uw computer is aangesloten en niet via een USB hub.

Nadat het stuurprogramma geïnstalleerd is, wordt het scherm Online gebruikersregistratie weergegeven.

Na de installatie, moet u mogelijk de computer opnieuw opstarten. Indien dit het geval is, kies om de computer te herstarten en klik op Voltooien.

Het scherm RL-700S Installer wordt weergegeven.

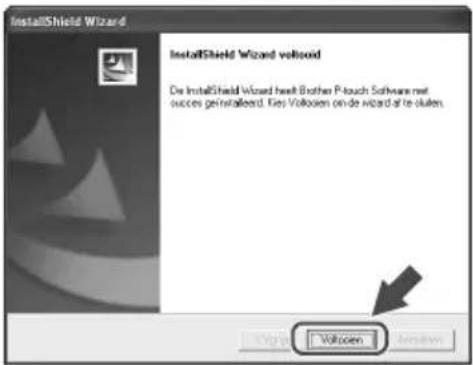

InstallShield Wizard InstallShield Wizard volvoxid De InstallShield Wizard heeft Brother P-touch Software net success ge installed. Yes Volvoxien on de wizard at te oaken. Volvoxien

10

Klik op Afsluiten.

De RL-700S-installatie is nu voltooid.

P-touch R Setup brother RL-700S Installer • Normale installatie • Aangepode installatie Text van installatie: Nederland: Nederland All op de media gehalten Inse voor de restructur VIR 100 Brother Solutions Center Alle voor dit apparaad tekelegde software (COAL) de software voor het antwerpen van labels, het prifertbeantegraner en de PPPD (voorstandapplicatie), wordt gebruikveld Selecter deze daties stoveren het apparaad in gebruik te nettes. P-touch Akduhen (c) 1983-2009 Brother Industries, Ltd. All Rights Reserved.

Labels creëren

Dit deel verklaart hoe eenvoudige labels te creëren met behulp van P-touch Editor 4.2 U kunt meer gedetailleerde informatie vinden in P-touch Editor Help (zie "Help weergeven" op pagina 26).

Memo

• Om RFID-labels te maken, installeer de RFID-voorbeeldtoepassingen geleverd op de CD-ROM.
• P-touch Editor kan geen gegevens schrijven naar SZ-tapes (RFID-capable). Om de RFID-mogelijkheid van SZ-tapes te gebruiken, installeer en voer de RFID-voorbeeldtoepassingen uit die op de CD-ROM staan.
• U kunt afdrukken zonder naar een RFID-tag te schrijven of labelsjablonen ontwerpen voor gebruik in andere RFID-compatibele toepasingen door "SZ 24 mm (RFID)" te kiezen in de Tapebreedte instellen.

P-touch Editor starten

1

Om P-touch editor te starten, klik op Start en vervolgens Alle programma's, Brother P-touch, en klik op P-touch Editor 4.2.

Memo

U kunt P-touch Editor ook starten door te dubbelklikken op de snelkoppeling op het bureaublad of door te klikken op de snelkoppeling op de Snelstartbalk.

Brother Internet E-mail Outlook Express Windows Media Player Windows Messenger Rondkiding door Windows Ward Bestanden en installigen overation Alic programme's Min documents Programnabogang en-instellingen Windows Update Windows-catalogue Brother P-foosh Brother PL-TDS Bureau-accessiveness Ontopanning Gostraten Help op afstand Internet Explorer Outlook Express Windows Media Player Windows Messenger Windows Movie Maker P-touch Tools P-touch Editor 4.2 P-touch Editor 4.2 Help Alic programme's Alic Devices Couchelsden start

2

Kies een actie in het dialoogvenster en klik op OK.

Memo

Om het opstartvenster uit te schakelen, klik op Extra in de menubalk en vervolgens op Opties.... Deselecteer "Dialoogvenster bij starten weergeven" in het vak "Taken" op het tabblad "Algemeen".

P-touch Editor 4.2.210 Remove lay-out mode: Newline lay-out Lay-out/roll repassen Wizard Automatische optaal gebruiken Layout openen Localist gebraylice lay-out openen Earn bestaande lay-out openen Help - How <|vision_start|> an update sign Qe dialogverkter niet meer meorgiven OK Annuusven

Venster P-touch Editor Bewerken

P touch Editor - [Lay-out1] ① ② ③ ④ ⑤ ⑥ Stand 1 1/1 Talat Talat och Aben Strawpenterode Decorative Edge Tablet Abonding Schlemfont... Cipark Symbol Nasier abonding Datum en lott Kinderer Newy Favoration Historische begavons Druk op/'I' voor Help

①Menu

De opdrachten worden gecategoriseerd in menu's zoals Bestand, Bewerken, Beeld en Invoegen afhankelijk van hun functies.

②Standaard Werkbalk

Deze werkbalk omvat de menu-opdrachten die het vaakst gebruik worden zoals Nieuwe layout, Openen, Opslaan en Automatische opmaak.

③Werkbalk Eigenschappen

De afdrukeigenschappen, paginaeigenschappen, tekstseigenschappen, lay-outeigenschappen en gegevensbankeigenschappen verschijnen in dit deel. U kunt kiezen om de eigenschappen weer te geven of te verbergen door te klikken op de knop aan de linkerkant van de werkbalk Eigenschappen.

④Werkbalk Tekenen

De werkbalk omvat functies zoals Objectselectie, Tekstinvoer en Tekenen.

⑤Venster Lay-out

U kunt het ingevoegde object weergeven en bewerken in dit vak.

⑥Werkbalk Objecten

De werkbalk objecten vergemakkelijkt de invoeging van tekst, gearrangeerde tekst, barcodes, decoratieve kaders, tabellen en afbeeldingen en andere objecten.

Memo

• U kunt de werkbalken, balken en vensters weergeven en verbergen vanuit het menu Beeld.
• Wanneer u gegevensbank- of labellijst gebruikt, toont het scherm bewerken het venster labellijsten/gegevensbank.

Help weergeven

Zoek gedetailleerde informatie en instructies over hoe P-touch Editor te gebruiken.

1

In het venster P-touch Editor

Bewerken klik op Help in de menubalk en vervolgens op P-touch Editor Help.

P-touch Editor Help Hoe Brother Solutions Center Autoursrechtgegevens woergeven Info...

Memo

U kunt Help starten via de volgende stappen.

• Klik op Start, Alle programma's, Brother P-touch en vervolgens P-touch Editor 4.2 Help.
• Terwijl het venster P-touch Editor Bewerken op het scherm staat, druk op F1 op het toetsenbord.

2

P-touch Editor Help weergeven.

Ptoch® Editor Version 4.2 Labels maken (CL-series) (PT-series) (SC-series) Uitleg over functie Herv walk a routine bijperderleven over elite functie Problemen oplossen Herv walk a informale over het oplossen van problemen de kursen voorkanse Help-onderwerp Herv walk oppen a de Ptoch® Library Help ©2013-2006 Brother Industries, Ltd. Alle rechten voorbehouden

①Werkbalk

Deze pictogrammen vergemakkelijken een snelle weergave van de Help-inhoud.

②Tabbladen

U kunt de Help-inhoud doorzoeken via "Inhoud", "Index", "Zoeken", of "Favorieten".

③Menu

Het menu geeft de inhoud weer volgens het geselecteerde tabblad.

④Onderwerpvak

Het geselecteerde item wordt in dit vak in detail verklaard.

• Hoe : stappen om labels te creëren worden uitgelegd aan de hand van voorbeelden.
• Uitleg over functie : functies van P-touch Editor worden voor elk item uitgelegd.
• Problemen oplossen : problemen met uw toestel oplossen.
• Help-onderwerp : voert u naar de P-touch Library Help.

3 P-touch Editor Help afdrukken.

U kunt de inhoud van de Help afdrukken.

① Selecteer onderwerpen op het tabblad "Inhoud" om af te drukken.
② Klik op de werkbalk.

Het dialoogvenster "Onderwerpen afdrukken" verschijnt.

③ Specificeer het bereik van af te drukken onderwerpen en klik op "OK".

Het dialoogvenster "Afdrukken" verschijnt.

④ De gewenste printer selecteren en vervolgens "Afdrukken".

De geselecteerde inhoud van Help wordt afgedrukt.

Onderwerpen afdrukken U kunt het geselecteerde onderwerp aldrukken of alle onderwerpen in de geselecteerde kop. 'Let valt u afdrukken? • Het geselecteerde onderwerp aldrukken • De geselecteerd kop en alle subondeerpen aldrukken OK Annularen

Memo

Selecteer een standaard printer die conventionele papierformaten zoals A4 ondersteunt.

Verschillende types labels maken

De stappen om de volgende types labels te maken worden uitgelegd in het deel "Hoe" (PT series) van de P-touch Editor Help.

Handelingen Voorbeelden Geïntroduceerde functies
Naamkaartjes maken		• Specificeren van de grootte van de labels• Midden uitvullen van tekstlabels• Randen tekenen rond de tekst
Labels maken voor CD-doosjes		• Specificeren van achtergrondthema• Invoegen van clipart• Samenvoegen van meerdere labels via de velfunctie
Labels afdrukken met opeenvolgende getallen		• Instellen van nummering en afdrukken van genummerde labels
Tabellen maken		• Invoegen van tabellen• Samenvoegen van cellen• Invoegen van tekst in een tabel
Labels maken voor verkort bellen		• Maken van een tabel zonder randen• Instellen van de breedte van de cellen
Barcode labels maken		• Selecteren van een standaard• Wijzigen van de grootte
Labels afdrukken met gegevens van Excel		• Verbinden met een Excel-bestand• Samenvoegen met de lay-out
Brede labels maken		• Instellen van brede labels• Tekeninversie

RFID-labels gebruiken

Gegevens lezen en schrijven op RFID-labels

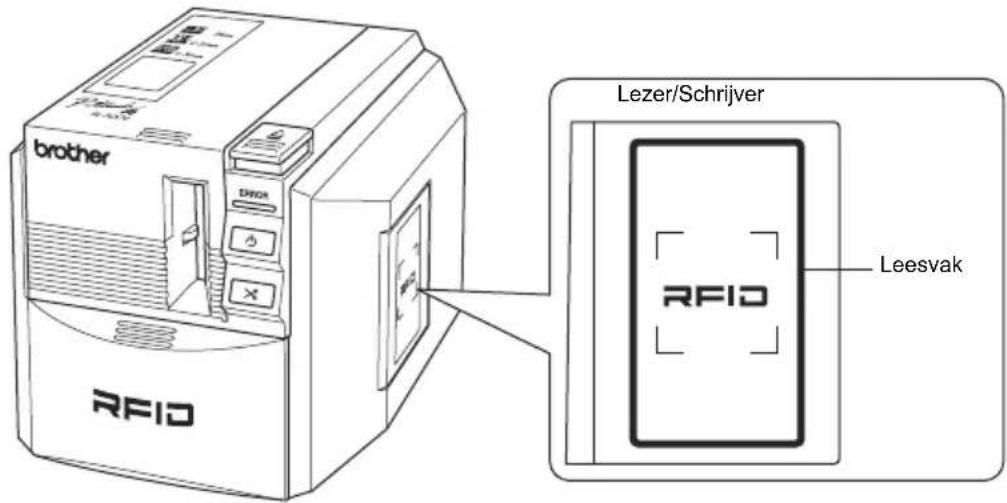

De printer heeft een ingebouwde lezer/schrijver voor het lezen en schrijven van RFID-labelgegevens.

Om de lezer/schrijver van de printer te gebruiken, moet u eerst een ondersteuningstoepassing installeren. Installeer één van de inbegrepen voorbeeldtoepassingen voor gebruik. Zie pagina 30, RFID-labelapplicaties gebruiken.

brother ERROR RFID Lezer/Schrijver RFID Leesvak

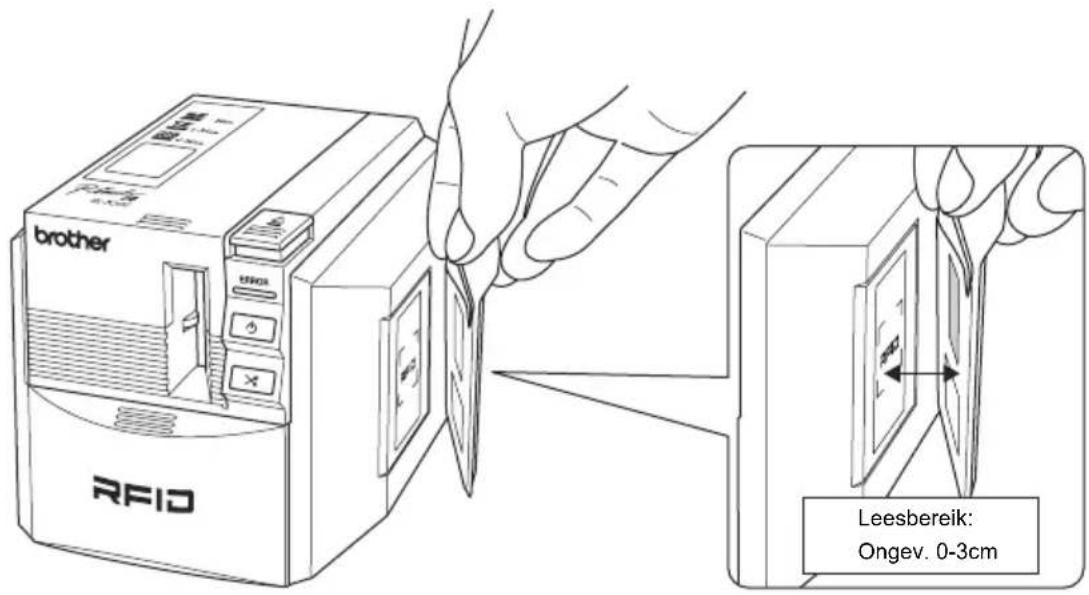

Wanneer de printer functioneert als een lezer/schrijver, houd een RFID-label nabij het leesgebied om de RFID-labelgegevens te lezen.

brother ERROR RFID Leesbereik: Ongev. 0-3cm

RFID-labelapplicaties gebruiken (voorbeeldapplicaties)

Voor een introductie van het gebruik van RFID-labels, probeer één van de voorbeeldapplicaties van de CD-ROM te installeren en te gebruiken.

Memo

Deze programma's zijn voorbeeldapplicaties om printer RFID-functies te introduceren. Ze worden geleverd als een manier om veel gebruikte functies te proberen, maar het werkelijke gebruik wordt niet gegarandeerd.

Overzicht van voorbeeldapplicaties

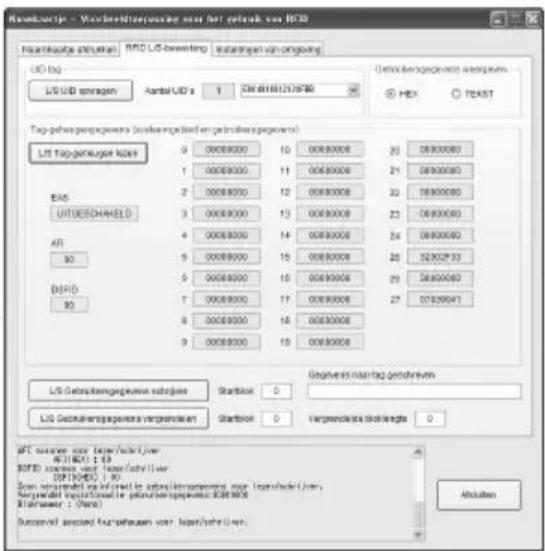

■ Naamkaartje

Een applicatie voor het maken van RFID-tag-naamkaartjes, en de gegevens te lezen en te schrijven met de printer.

Verstrekken van de RFID-labels Lezen en Schrijven van de RFID-labels

Kanarkoortje - Voor bestinjepassing voor het gebruik van RFD Kanarkoortje aktieven: RFD (L.Scowenje) indienje van engeving Systokvorsred dat kcnarkoortje algredeld C:\Documents und Systokvorsred dat kcnarkoortje algredeld\RFD\Mand\Austinkoortje algredeld Altedding van seltken: Miet Dette besonder: Systokvorsred Company Name Kanarkoortje aktieven: Description voor wenskant van algredelde test 0.1* Name "2+" Text 8 1.1* Company "==" Text 1 2.1* Post "++" Text 2 Description voor bestinjepassing: (1)Block 0 - "tagwenst-1" (2)Block 7 - "tagwenst-2" LED Affgaben

Om naamkaartjes te produceren, kies een sjabloon en voer de informatie in de RFID-tags in. Klik vervolgens op "Naamkaartje afdrukken" om de afgewerkte tags af te drukken.

Routkursing - Voortberdengespassing voor het gebruik van RFD Fiatrakaufta aktusionen: RFD LS-bewerting uitkursingen van ongkving Lfd tag Lfd Lfd strenzen Aantal USD a 1 CM 68180120780 Gettieningspreis vangeteers HES TEAST Top gebegegegegevens (setkursingen best en gebebegegegevens) Lfd Taggegegege kolek EAS LIT/DESCHASED AF B0 MFD B0 Lfd Gebruikungsgegevens stredjes Startbox 0 Lfd Gebruikungsgegevens vergendeten Startbox 0 Vergendete stredjes 0 Gogavens voor dag gebreven AFT source voor het/wel/der/Liver AC(1) (C): 13 MFD startzen voor het/wel/der/Liver OR(1) (OR): 13 Don vergrachte op in contact te gebruikenverwering voor hetweder/Liver, Vergetable op in contact te gebruikenverwering (OR/ER) Mietweder : (None) Successif assted gebegegen van kolek/der/Liver. Aktuten

Houd een label nabij de lezer/schrijver van de printer en klik op de knop om de gegevens te lezen of te schrijven.

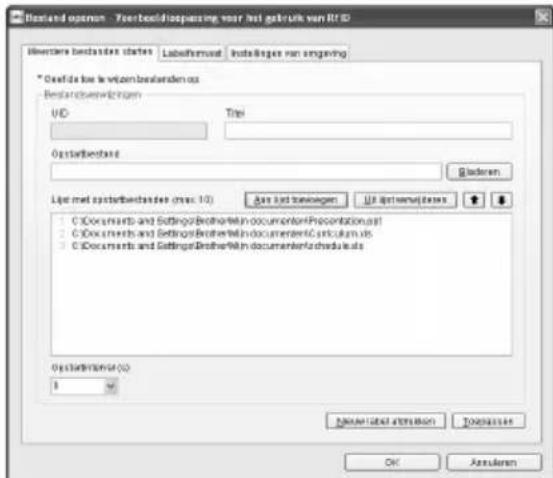

■ Bestand openen

Een applicatie voor het tegelijk openen van meerdere bestanden (op voorhand geregistreerd) wanneer u het RFID-label nabij de lezer/schrijver van de printer houdt.

Bijvoorbeeld, deze functie is nuttig wanneer verschillende mensen presentaties op één enkele computer geven.

Verstrekken van de RFID-labels Lezen van de RFID-labels

Bestand opem - Your bestidlooppassing voor het gebruik van RT ID Bestand bestand is started Labelboard Instal Bages van engeving * Bestaf de los levozem bestandien als Bestandbestand is taken U/D Title Outstandbestand List met outstandbestand (max 10) Are list transfers Use system states C:\Documents and Settings\Brother\In document\Proportion.vt C:\Documents and Settings\Brother\In document\Carticulum.vt C:\Documents and Settings\Brother\In document\Schedule.vt Outstandbestand is: 3 Nursatlanat attusion Toopassier OK Anschinen

Registreer meerdere bestanden die u wilt openen en druk vervolgens de labels af. U kunt ook het Labelformaat instellen.

Gezien deze applicatie een residente applicatie is, kunt u de geregistreerde bestanden openen door het label nabij de lezer/schrijver van de printer te houden.

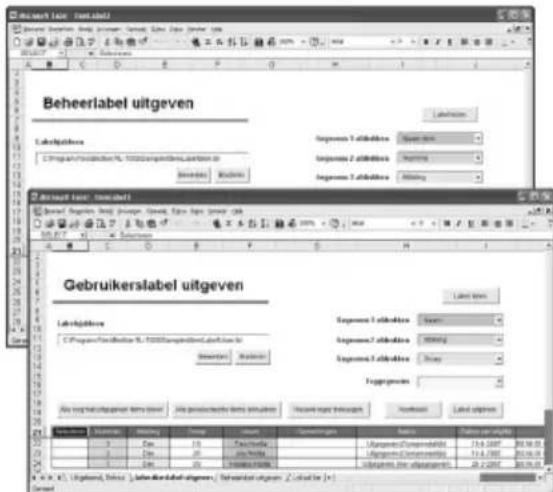

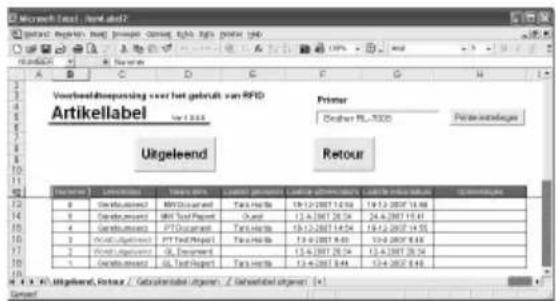

■ Artikellabel

Een applicatie voor het maken van RFID-labels en het beheer van RFID-labels voor gebruikers en items.

Verstrekken van de RFID-labels Lezen van de RFID-labels

Beheerlabel uitgeven Labroluidere C:\Program\Fandover\RL-1000\Fandover\Labrolidene\Labrolidene Superven Subdeven Superven 1 alibidene Superven 2 alibidene Superven 3 alibidene Subdeven Subdeven Superven 1 alibidene Superven 2 alibidene Superven 3 alibidene Subdeven Subdeven Superven 1 alibidene Superven 2 alibidene Superven 3 alibidene Superven 4 alibidene Superven 5 alibidene Superven 6 alibidene Superven 7 alibidene Superven 8 alibidene Superven 9 alibidene Superven 10 alibidene Superven 11 alibidene Superven 12 alibidene Superven 13 alibidene Superven 14 alibidene Superven 15 alibidene Superven 16 alibidene Superven 17 alibidene Superven 18 alibidene Superven 19 alibidene Superven 20 alibidene Superven 21 alibidene Superven 22 alibidene Superven 23 alibidene Superven 24 alibidene Superven 25 alibidene Superven 26 alibidene Superven 27 alibidene Superven 28 alibidene Superven 29 alibidene Superven 30 alibidene Superven 31 alibidene Superven 32 alibidene Superven 33 alibidene Superven 34 alibidene Superven 35 alibidene Superven 36 alibidene Superven 37 alibidene Superven 38 alibidene Superven 39 alibidene Superven 40 alibidene Superven 41 alibidene Superven 42 alibidene Superven 43 alibidene Superven 44 alibidene Superven 45 alibidene Superven 46 alibidene Superven 47 alibidene Superven 48 alibidene Superven 49 alibidene Superven 50 alibidene Superven 51 alibidene Superven 52 alibidene Superven 53 alibidene Superven 54 alibidene Superven 55 alibidene Superven 56 alibidene Superven 57 alibidene Superven 58 alibidene Superven 59 alibidene Superven 60 alibidene Superven 61 alibidene Superven 62 alibidene Superven 63 alibidene Superven 64 alibidene Superven 65 alibidene Superven 66 alibidene Superven 67 alibidene Superven 68 alibidene Superven 69 alibidene Superven 70 alibidene Superven 71 alibidene Superven 72 alibidene Superven 73 alibidene Superven 74 alibidene Superven 75 alibidene Superven 76 alibidene Superven 77 alibidene Superven 78 alibidene Superven 79 alibidene Superven 80 alibidene Superven 81 alibidene Superven 82 alibidene Superven 83 alibidene Superven 84 alibidene Superven 85 alibidene Superven 86 alibidene Superven 87 alibidene Superven 88 alibidene Superven 89 alibidene Superven 90 alibidene Superven 91 alibidene Superven 92 alibidene Superven 93 alibidene Superven 94 alibidene Superven 95 alibidene Superven 96 alibidene Superven 97 alibidene Superven 98 alibidene Superven 99 alibidene Superven 100 alibidene

Registreer uitleeninformatie voor gebruikers en items en druk dan hun RFID-labels af.

Microsoft Word - Word.pdf Version: Microsoft Word Page 10.1.1 A B C D E F G H Voorbeefdopussing over het gebruik van RFID Artikellabel Primer Deuther FL-7005 Perekstategiege Uitgeleend Retour 10.1.1 10.1.2 10.1.3 10.1.4 10.1.5 10.1.6 10.1.7 10.1.8 10.1.9 10.1.10 10.1.11 10.1.12 10.1.13 10.1.14 10.1.15 10.1.16 10.1.17 10.1.18 10.1.19 10.1.20 10.1.21 10.1.22 10.1.23 10.1.24 10.1.25 10.1.26 10.1.27 10.1.28 10.1.29 10.1.30 10.1.31 10.1.32 10.1.33 10.1.34 10.1.35 10.1.36 10.1.37 10.1.38 10.1.39 10.1.40 10.1.41 10.1.42 10.1.43 10.1.44 10.1.45 10.1.46 10.1.47 10.1.48 10.1.49 10.1.50 10.1.51 10.1.52 10.1.53 10.1.54 10.1.55 10.1.56 10.1.57 10.1.58 10.1.59 10.1.60 10.1.61 10.1.62 10.1.63 10.1.64 10.1.65 10.1.66 10.1.67 10.1.68 10.1.69 10.1.70 10.1.71 10.1.72 10.1.73 10.1.74 10.1.75 10.1.76 10.1.77 10.1.78 10.1.79 10.1.80 10.1.81 10.1.82 10.1.83 10.1.84 10.1.85 10.1.86 10.1.87 10.1.88 [ ]

Lees bij het uitlenen van artikels zowel de uitlenende gebruiker als de artikellabels. Lees bij het terugbrengen van de artikels enkel de uitleenartikellabels.

Ondersteuning voor applicatieontwikkeling

De SDK (softwareontwikkelingskit) wordt geleverd zodat u applicaties kunt ontwikkelen die volledig voordeel halen uit de RFID-labelmakende capaciteit van uw RL-700S.

RL-700S SDK wordt geleverd als een bibliotheek voor gebruik op Microsoft Windows® besturingssystemen. Deze SDK kan worden gebruikt met ontwikkelingstalen zoals Visual Studio .net, Visual C++, Visual C#, Visual Basic for Applications (VBA), VB Script, Delphi, Notes Script en ABAP, dat voordeel kan halen uit COM automatisering.

Met P-touch Editor 4.2 kunt u labels naar wens ontwerpen. U kunt ontwerpen wijzingen door deze te bewerken met P-touch Editor 4.2 en ze opslaan.

Alle instellingen worden onthouden in de labelbestanden, codering is enkel nodig voor het associeren van uitvoergegevens. Er is geen speciale kennis vereist voor het regelen van de uitvoer.

De modules die worden gebruikt in SDK kunnen opnieuw gedistribueerd worden. U kunt de gebruikers de applicatiesoftware bezorgen die u gecreërd hebt.

Raadpleeg pagina 20 "Software-installatieprocedure" voor installatie-instructies.

SOFTWARE UPDATE

U kunt de laatste versies van de software en handleidingen downloaden op http://solutions.brother.com.

Reinigen en onderhoud

Onderhoud

Volg de instructies in dit deel om uw toestel werkende te houden met optimale doeltreffendheid. Stoffige omgevingen kunnen kortere tussenpozen tussen de reinigings- en onderhoudsprocedure vereisen.

De buitenkant van het toestel reinigen

Wrijf vuil en stof van het oppervlak (buitenkant) van de printer met een droge zachte doek. Gebruik een bevochtigde doek om hardnekkig vuil en vlekken te verwijderen.

Let op

Gebruik geen vluchtige oplosmiddelen of chemicaliën zoals benzeen, verdunner en alcohol. Dit wel doen kan de behuizing of het oppervlak van de printer vervormen of beschadigen.

Het snijmes reinigen

U moet mogelijk het snijmes reinigen indien de afgedrukte labels niet goed zijn afgesneden of moeilijk uit het toestel komen.

1

Schakel de stroom uit met de aan/uit-knop en verwijder de stekker uit het stopcontact.

2

Druk op de ontgrendelknop deksel om het deksel van de printer te openen.

3

Verwijder de tapecassette.

4

Reinig het snijmes met een top van een oorstokje.

Snijmes Katoenen oorstaafje Metalen onderdeel

Waarschuwing

Raak het snijmes niet aan.

De printkop en koproller reinigen.

Indien horizontale lijnen op de labels afgedrukt zijn of de afdrukken niet zeer duidelijk zijn, moeten mogelijk de printkop of de koproller worden gereinigd. Volg onderstaande stappen om de printkop en koproller te reinigen.

1 De printkop reinigen met de zelfreinigende functie.

① Druk op de ontgrendelknop deksel om het deksel van de printer te openen.
② Verwijder de tapecassette.
③ Sluit het deksel.
④ Druk op de Doorvoer en Snijden knop. De zelfreiniging wordt uitgevoerd.
⑤ Druk op de ontgrendelknop deksel om het deksel van de printer te openen.
⑥ Plaats de tapecassette terug en sluit het deksel.

2 Reinigen met een katoenen oorstaafje

① Schakel de stroom uit met de aan/uit-knop en trek de AC plug uit.
② Druk op de ontgrendelknop deksel om het deksel van de printer te openen.
③ Verwijder de tapecassette.
④ Reinig de printkop en koproller met een oorstaafje.
⑤ Plaats de tapecassette terug en sluit het deksel.

□Printkop Katoenen oorstaafje Printkop

• Raak het snijmes niet aan.
- De printkop heeft een hoge temperatuur onmiddellijk nadat de labels afgedrukt zijn. Vermijd de printkop te reinigen onmiddellijk na het afdrukken omdat u anders riskeert uw vingers te verbranden.

Memo

Reinigingstape TZ-CL6 (breedte: 36 mm) is is beschikbaar voor verkoop om het reinigen te vergemakkelijken. Voor meer details over hoe de reinigingstape te gebruiken, raadpleeg de documentatie die bij de tape geleverd wordt.

Accessoires

Brother beveelt het gebruik aan van authentieke Brother accessoires (tapecassettes, AC adapter, enz.) met uw P-touch. Het gebruik van producten kan een invloed hebben op de afdrukkwaliteit of kan uw P-touch beschadigen. De beschikbaarheid van accessoires kan zonder kennisgeving worden gewijzigd.

Tapecassettes

Niet alle tapecassettes zijn beschikbaar in alle landen.

Memo

Gebruik geen tapes zonder het SZ of T3 HG AL TAPE

■ SZ-tapes

U kunt RFID-labels maken met gebruik van deze tape. Eén rol van deze tape telt 30 vellen labels. Gelamineerde tapes

Stock nr. Beschrijving

SZ-2511 24 mm SZ-tape (zwarte tekens op witte tape)

■ HG-tapes (lengte: 8 m)

Deze tape maakt afdrukken tegen een hoge snelheid van 40 mm/sec of tegen een hoge resolutie van 360 x 720 dpi mogelijk.

Gelamineerde tapes

Stock nr. Beschrijving

HG-211 6 mm	HG-tape (zwarte tekens op witte tape)
HG-221 9 mm	HG-tape (zwarte tekens op witte tape)
HG-231 12 mm	HG-tape (zwarte tekens op witte tape)
HG-241 18 mm	HG-tape (zwarte tekens op witte tape)
HG-251 24 mm	HG-tape (zwarte tekens op witte tape)
HG-261 36 mm	HG-tape (zwarte tekens op witte tape)

■ Gelamineerde tapes (lengte: 8 m)

Het oppervlak van gelamineerde tapes is beschermd door een transparante film. Dit voorkomt dat de tekens uitlopen of gewist worden indien het label nat wordt.

Stock nr. Beschrijving

36 mm
TZ-161 Zwarte tekens op doorzichtige tape
TZ-164 Gouden tekens op doorzichtige tape
TZ-261 Zwarte tekens op witte tape
Stock nr. Beschrijving
TZ-262 Rode	tekens op witte tape
TZ-263 Blauwe	tekens op witte tape
TZ-364 Gouden	tekens op zwarte tape
TZ-365 Witte	tekens op zwarte tape
TZ-461 Zwarte	tekens op rode tape
TZ-561 Zwarte	tekens op blauwe tape
TZ-661 Zwarte	tekens op gele tape
TZ-M961 Zwarte	tekens op zilveren (matte) tape
24 mm
TZ-151 Zwarte	tekens op doorzichtige tape
TZ-M51 Zwarte	tekens op doorzichtige (matte) tape
TZ-152 Rode	tekens op doorzichtige tape
TZ-153 Blauwe	tekens op doorzichtige tape
TZ-155 Witte	tekens op doorzichtige tape
TZ-251 Zwarte	tekens op witte tape
TZ-252 Rode	tekens op witte tape
TZ-253 Blauwe	tekens op witte tape
TZ-354 Gouden	tekens op zwarte tape
TZ-355 Witte	tekens op zwarte tape
TZ-451 Zwarte	tekens op rode tape
TZ-455 Witte	tekens op rode tape
TZ-551 Zwarte	tekens op blauwe tape
TZ-555 Witte	tekens op blauwe tape
TZ-651 Zwarte	tekens op gele tape
TZ-655 Witte	tekens op oranje tape
TZ-751 Zwarte	tekens op groene tape
TZ-755 Witte	tekens op groene tape
TZ-951 Zwarte	tekens op zilveren tape
TZ-M951 Zwarte	tekens op zilveren (matte) tape
TZ-B51 Zwarte	tekens op fluorescente oranje tape
TZ-C51 Zwarte	tekens op fluorescente gele tape
TZ-D51 Zwarte	tekens op fluorescente groene tape

Stock nr. Beschrijving

18 mm

TZ-141 Zwarte tekens op doorzichtige tape

TZ-241 Zwarte tekens op witte tape

TZ-242 Rode tekens op witte tape

TZ-243 Blauwe tekens op witte tape

TZ-344 Gouden tekens op zwarte tape

TZ-145 Witte tekens op doorzichtige tape

TZ-345 Witte tekens op zwarte tape

TZ-441 Zwarte tekens op rode tape

TZ-541 Zwarte tekens op blauwe tape

TZ-641 Zwarte tekens op gele tape

TZ-741 Zwarte tekens op groene tape

12 mm

TZ-131 Zwarte tekens op doorzichtige tape

TZ-132 Rode tekens op doorzichtige tape

TZ-133 Blauwe tekens op doorzichtige tape

TZ-135 Witte tekens op doorzichtige tape

TZ-231 Zwarte tekens op witte tape

TZ-232 Rode tekens op witte tape

TZ-233 Blauwe tekens op witte tape

TZ-334 Gouden tekens op zwarte tape

TZ-335 Witte tekens op zwarte tape

TZ-431 Zwarte tekens op rode tape

TZ-435 Witte tekens op rode tape

TZ-531 Zwarte tekens op blauwe tape

TZ-535 Witte tekens op blauwe tape

TZ-631 Zwarte tekens op gele tape

TZ-635 Witte tekens op oranje tape

TZ-731 Zwarte tekens op groene tape

TZ-735 Witte tekens op groene tape

TZ-931 Zwarte tekens op zilveren tape

TZ-M931 Zwarte tekens op zilveren (matte) tape

TZ-B31 Zwarte tekens op fluorescente oranje tape (lengte: 5 m)

TZ-C31 Zwarte tekens op fluorescente gele tape (lengte: 5 m)

TZ-D31 Zwarte tekens op fluorescente groene tape (lengte: 5 m)

Stock nr. Beschrijving

TZ-M31 Zwarte tekens op doorzichtige (matte) tape

9 mm

TZ-121 Zwarte tekens op doorzichtige tape

TZ-122 Rode tekens op doorzichtige tape

TZ-123 Blauwe tekens op doorzichtige tape

TZ-221 Zwarte tekens op witte tape

TZ-222 Rode tekens op witte tape

TZ-223 Blauwe tekens op witte tape

TZ-324 Gouden tekens op zwarte tape

TZ-325 Witte tekens op zwarte tape

TZ-421 Zwarte tekens op rode tape

TZ-521 Zwarte tekens op blauwe tape

TZ-621 Zwarte tekens op gele tape

TZ-721 Zwarte tekens op groene tape

TZ-M21 Zwarte tekens op doorzichtige (matte) tape

6 mm

TZ-111 Zwarte tekens op doorzichtige tape

TZ-211 Zwarte tekens op witte tape

TZ-315 Witte tekens op zwarte tape

TZ-611 Zwarte tekens op gele tape

■ Niet-gelamineerde tapes (lengte: 8 m)

Stock nr. Beschrijving

24 mm

TZ-N251 Zwarte tekens op witte tape

18 mm

TZ-N241 Zwarte tekens op witte tape

TZ-N242 Rode tekens op witte tape

TZ-N641 Zwarte tekens op gele tape

TZ-PH41 Zwarte tekens op een tape met een hartontwerp (lengte: 4 m)

TZ-PF41 Zwarte tekens op een tape met een fruitontwerp (lengte: 4 m)

TZ-PM41 Zwarte tekens op een tape met een marine-ontwerp (lengte: 4 m)

12 mm

TZ-N231 Zwarte tekens op witte tape

TZ-N232 Rode tekens op witte tape

TZ-N531 Zwarte tekens op blauwe tape

TZ-N631 Zwarte tekens op gele tape

9 mm

TZ-N221 Zwarte tekens op witte tape

6 mm

TZ-N211 Zwarte tekens op witte tape

3,5 mm

TZ-N201 Zwarte tekens op witte tape

■ Sterk klevende tapes (lengte: 8 m)

Gelamineerde tapes die sterker kleven, ideaal voor ruwe oppervlakken of ruwe omgevingen.

Stock nr. Beschrijving

36 mm

TZ-S161 Zwarte tekens op doorzichtige tape

TZ-S261 Zwarte tekens op witte tape

TZ-S661 Zwarte tekens op gele tape

24 mm

TZ-S151 Zwarte tekens op doorzichtige tape

TZ-S251 Zwarte tekens op witte tape

TZ-S651 Zwarte tekens op gele tape

18 mm

TZ-S141 Zwarte tekens op doorzichtige tape

TZ-S241 Zwarte tekens op witte tape

TZ-S641 Zwarte tekens op gele tape

12 mm

TZ-S131 Zwarte tekens op doorzichtige tape

TZ-S231 Zwarte tekens op witte tape

TZ-S631 Zwarte tekens op gele tape

9 mm

TZ-S121 Zwarte tekens op doorzichtige tape

TZ-S221 Zwarte tekens op witte tape

TZ-S621 Zwarte tekens op gele tape

6 mm

TZ-S111 Zwarte tekens op doorzichtige tape

TZ-S211 Zwarte tekens op witte tape

Stock nr. Beschrijving

TZ-S611 Zwarte tekens op gele tape

■ Flexibele ID-tapes (lengte: 8 m)

Flexibele gelamineerde tapes ideaal voor het labelen van netwerkkabels, elektrische draden, enz.

Stock nr. Beschrijving

36 mm

TZ-FX161 Zwarte tekens op doorzichtige tape

TZ-FX261 Zwarte tekens op witte tape

TZ-FX661 Zwarte tekens op gele tape

24 mm

TZ-FX151 Zwarte tekens op doorzichtige tape

TZ-FX251 Zwarte tekens op witte tape

TZ-FX651 Zwarte tekens op gele tape

18 mm

TZ-FX141 Zwarte tekens op doorzichtige tape

TZ-FX241 Zwarte tekens op witte tape

TZ-FX641 Zwarte tekens op gele tape

12 mm

TZ-FX131 Zwarte tekens op doorzichtige tape

TZ-FX231 Zwarte tekens op witte tape

TZ-FX631 Zwarte tekens op gele tape

9 mm

TZ-FX121 Zwarte tekens op doorzichtige tape

TZ-FX221 Zwarte tekens op witte tape

TZ-FX621 Zwarte tekens op gele tape

6 mm

TZ-FX111 Zwarte tekens op doorzichtige tape

TZ-FX211 Zwarte tekens op witte tape

TZ-FX611 Zwarte tekens op gele tape

■ Beveiligingstape (lengte: 8 m)

Deze tape laat een geruit patroon na bij verwijdering.

Stock nr. Beschrijving

18 mm

TZ-SE4 Zwarte tekens op witte tape

■ Weefseltape (lengte: 3 m)

Deze weefsellabels kunnen op een ander weefsel worden bevestigd met behulp van een strijkijzer.

Stock nr. Beschrijving

18 mm

TZ-FA4B Blauwe tekens op witte tape

12 mm

TZ-FA3 Blauwe tekens op witte tape

■ Thermokopieerpapier-tape (lengte: 7 m)

Stock nr. Beschrijving

AL-K251 24 mm thermokopieerpapier-tape (zwarte tekens op witte tape)

■ Reinigingscassette voor printkop

Cassettetape voor het reinigen van de printkop van uw P-touch.

Stock nr. Beschrijving

36 mm

TZ-CL6 Reinigingscassette voor printkop (reinigt ongev. 100 keer)

Problemen oplossen

Raadpleeg het onderstaande indien u problemen hebt om uw toestel te gebruiken.

Probleem Oorzaken Oplossingen
De printer drukt niet af.Er treedt een schrijffout op.	De kabels zijn niet goed ingestoken.	Controleer de kabels, tapecassette, deksel of andere onderdelen van de printer.
	De tapecassette is niet correct in de printer geplaatst.
	Het deksel is open.
Er verschijnen strepen op de TZ, HG of AL-tapes.	De tape is op.	Installeer een nieuwe tapecassette en druk op de knop Doorvoer en Snijden.
De AAN/UIT-knop van de printer brandt niet.	De stroomkabels zijn niet goed ingestoken.	Controleer de stroomkabel. Indien het probleem aanhoudt, neem contact op met de dealer waarvan u het product gekocht hebt of met een Brother service center.
Er worden ongewenste lijnen afgedrukt op de tape.	De printkop van de koproller is mogelijk vuil.	Zie p. 34 "De printkop en koproller reinigen." en reinig de printkop en koproller.
De tape komt niet correct uit het toestel.	Het snijmes is mogelijk vuil.	Zie p. 33 "Het snijmes reinigen" en reinig het snijmes.
Het inklinkt komt er samen met de tape uit.	Het inklint was niet strak wanneer de tapecasette in de printer werd geplaatst.De afgedrukte tape werd met kracht handmatig uitgetrokken.	Vervang de tapecassette door een nieuwe tapecassette.
"ERROR" bericht staat gedrukt op de tape.	Het RFID-schrijven is mislukt.	Controleer of er materialen zijn die een effect kunnen hebben op het schrijven naar de RFID-tag. Klik vervolgens op de herstartknop.
		Controleer of er andere materialen zijn die de labeluitgang blokkeren of de tape tijdens het afdrukproces raken. Klik vervolgens op de herstartknop.

Uw toestel opslaan

Zorg ervoor dat u de stekker van het toestel uit het stopcontact trekt als u het toestel gedurende een langere periode niet gaat gebruiken.

Software verwijderen

De stappen om de software te verwijderen hangen af van het besturingssysteem.

Zie de documentatie voor uw besturingssysteem voor meer details.

■ RFID Voorbeeldapplicaties

RL-700S SDK

Specifications

Item Details
Display LED-lampjes (blauw en rood)
Afdrukken	Afdrukmethode Thermische transfer laminering/thermisch afdrukken
	Printkop 360 dpi. 384 dots
	Resolutie	TZ-, SZ- of AL-tape: 360 dpiHG-tape, hoge resolutiemodus: 360 x 720 dpi (in doorvoerrichting)
	Snelheid	TZ-, SZ- of AL-tape: tot 20 mm/secHG-tape, hoge snelheidsmodus: tot 40 mm/sec
	Maximum breedte	27,1 mm
Interface USB (Ver. 2.0, volledige snelheid)
Voeding 220-240 V AC, 50/60 Hz (met AC adapter)
Stroomverbruik	Afdrukken Ongev. 30 W
	Stand-by Ongev. 2 W
	Lezen Ongev. 2,5 W
Afmetingen 135 mm (B) x 190 mm (D) x 130 mm (H)
Gewicht Ongev. 1,5 kg
Snijeenheid		Volledige snijbewerking en halve snijbewerking*1 *2
RFID-module	Frequentieband 13,56MHz
	Ondersteunde RFID	I-Code SLI*3 *4
Bedrijfstemperatuur/Vochtigheid 10°C - 35°C, 20% - 80% RH

*1. De levensduur van de snijeenheid is ongev. 30.000 snijbewerkingen bij een volledige snijbewerking en 20.000 snijbewerkingen bij een halve snijbewerking.

*2. De halve snijbewerking wordt enkel gebruikt bij gelamineerde tape.

*3. I-Code SLI is een handelsmerk of gedeponeerd handelsmerk van NXP Semiconductors (voordien Philips Semiconductors).

*4. I-Code SLI voldoet aan de ISO/IEC 15693 en 18000-3 standaarden.

Computersysteemvereisten

Item Details
Besturingssysteem	Microsoft® Windows® 2000 Professional(SP4 of later)/Windows® XP / Windows Vista®* Zie de Microsoft ® richtlijnen voor minimumhardwarevereisten voor elk besturingssysteem.* Internet Explorer ® 5.01 is vereist om de RFID-voorbeeldapplicaties te gebruiken.
Interface USB poort (USB 1.1 of hoger)
Vaste schijf	70 MB of meer vrije ruimte(om alle opties te installeren)
Geheugen	Microsoft® Windows® 2000 Professional (SP4 of later) ofWindows® XP : minstens 128 MBWindows Vista® : minstens 512 MB
Monitor SVGA, 16 bits kleur of hoger
Andere CD-ROM-station
Software Compatibel metMicrosoft® Office Add-Ins	Microsoft® Word 2000/2002/2003/2007Microsoft® Excel 2000/2002/2003/2007Microsoft® Outlook® 2000/2002/2003/2007
Software Compatibel metVoorbeeldapplicaties(Artikellabel)	Microsoft® Excel 2000/2002/2003/2007

Indien de PC Microsoft .NET Framework 2.0 niet heeft, wordt het automatisch geïnstalleerd. Dit vereist een extra 300 MB vrije ruimte op de vaste schijf.

P-touch R

RL-700S
