BEDIENUNGSANLEITUNG PTouch RL700S BROTHER

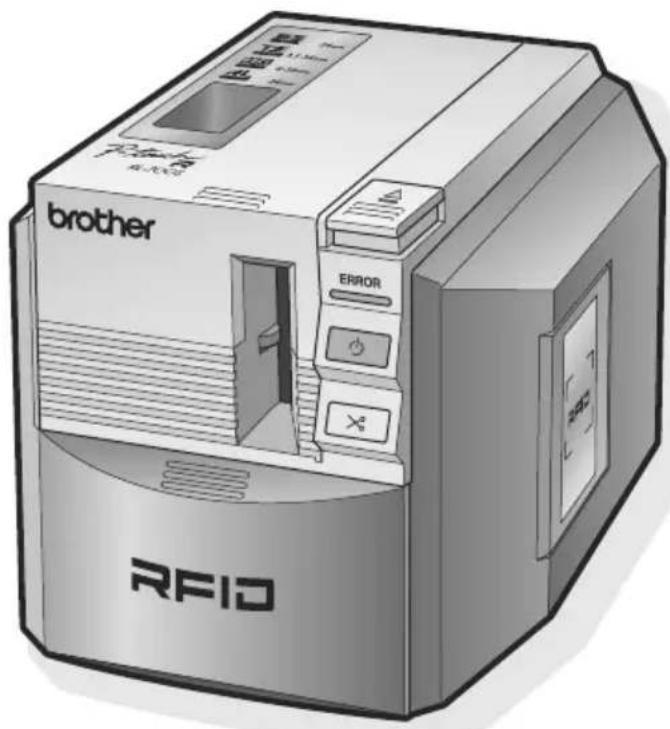

Excel 2000/2002/2003/2007Benutzerhandbuch ● Lesen Sie dieses Handbuch, bevor Sie den Drucker verwenden. ● Bewahren Sie dieses Handbuch zum späteren Nachschlagen griffbereit auf. RL-700S RFID-Etikettendrucker2 Einführung Schön, dass Sie den RL-700S gekauft haben. Der RL-700S (im Folgenden als "dieses Gerät" bezeichnet) ist ein RFID-Etikettendrucker, mit dem Sie leicht RFID-Etiketten erstellen und auf Brother SZ-Bänder gedruckte RFID-Etiketten lesen und beschreiben können. Dazu muss das Gerät an einen Computer angeschlossen sein. Es können mit dem Gerät auch TZ-, HG und AL-Bänder verwendet werden. Zu diesem Gerät

• Wir übernehmen keinerlei Verantwortung für Schäden, Verlust von Geräten und Medien, Programmen oder Daten dritter Parteien, die aus der Verwendung dieses Produktes entstehen.

• Die Rechte und Copyrights an diesem Software-Paket (einschließlich, aber nicht beschränkt auf Programme, Bilder Cliparts und Texte in der Software), den dazugehörigen Handbüchern und anderen Dokumenten, sowie an Kopien der Software, sind Eigentum der Firma Brother Industries, Ltd und ihrer Zulieferer. Der Benutzer darf ohne die vorherige schriftliche Erlaubnis weder die Software noch Teile davon weiter verkaufen, duplizieren, ändern, zurückentwickeln, disassemblieren oder dekompilieren. Zu diesem Handbuch

• Der Inhalt des Handbuches und die technischen Daten des Produktes können ohne vorherige Ankündigung geändert werden.

• Kein Teil dieses Handbuches darf ohne vorherige Erlaubnis in irgendeiner Form reproduziert werden, das heißt auch nicht kopiert oder nachgedruckt werden.

• Wir möchten eine Dokumentation in höchstmöglicher Qualität liefern und freuen uns über Ihre Rückmeldung. Wenn Sie Kommentare oder Vorschläge haben, wenden Sie sich bitte an uns. Warenzeichen

sind eingetragene Warenzeichen in den USA und anderen Ländern.

sind eingetragene Warenzeichen von Adobe Systems Incorporated.

• I-CODE SLI ist ein eingetragenes Warenzeichen von NXP Semiconductors (früher Philips Semiconductors).

• Alle anderen hier erwähnten Software- oder Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der entsprechenden Firmen.3 Bescheinigung des Herstellers/Importeurs Hersteller Brother Industries Ltd. 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japan Werk Zhuhai Brother Industries Co., Ltd. 254 Gangchang Road, Gongbei, Zhuhai City S.E.Z. Guang Dong, China bestätigen, dass: Produktbeschreibung : RFID-Etikettendrucker Modellnummer : RL-700S mit den Bestimmungen der R & TTE-Direktive (1999/5/EC) und den folgenden Standards übereinstimmt: Erfüllte harmonisierte Normen: Sicherheit EN60950-1: 2001 EMC: EN 55022:2006 Klasse B EN55024: 1998 + A1: 2001 + A2: 2003 EN61000-3-2: 2006 EN61000-3-3: 1995 + A1: 2001 + A2:2005 Funk EN301 489-1 V1.6.1 EN301 489-3 V1.4.1 EN300 330-2 V1.3.1 Jahr, in dem die CE-Markierung zuerst angebracht wurde: 2007 Herausgegeben von : Brother Industries, Ltd. Datum : 6. November 2007 Ort : Nagoya, Japan Unterschrift : Junji Shiota General Manager Quality Management Dept. Printing & Solutions Company Hinweis: Die Kennzeichnung erfolgte in Übereinstimmung mit den EU-Richtlinien 2002/96/EC und EN50419. Dieses Produkt trägt das oben gezeigte Recycling-Symbol. Das bedeutet, dass das Gerät am Ende der Nutzungszeit kostenlos bei einer kommunalen Sammelstelle zum Recyceln abgegeben werden muss. Eine Entsorgung über den Haus-/Restmüll ist nicht gestattet. Dies ist ein aktiver Beitrag zum Umweltschutz. (Nur innerhalb der EU)4 Inhaltsverzeichnis Einführung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Zu diesem Gerät ................................................................................................. 2 Zu diesem Handbuch.......................................................................................... 2 Warenzeichen ..................................................................................................... 2 Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Vor der Verwendung des Gerätes 6 Sicherheitsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Vorsichtsmaßnahmen zur Installation. . . . . . . . . . . . . . . . . . . . . . . . . 7 Allgemeine Vorsichtmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Drucker ............................................................................................................... 8 SZ-Band (RFID-Band) ........................................................................................ 9 Verpackungsinhalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Beschreibung der Geräteteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Vorderseite........................................................................................................ 12 Rückseite .......................................................................................................... 12 Beschreibung der Tasten.................................................................................. 12 Lampenanzeigen .............................................................................................. 13 Vor dem Drucken von Etiketten 14 Gerät an die Stromversorgung anschließen . . . . . . . . . . . . . . . . . . . 14 Bandkassette einlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Verwendbare Bandkassetten............................................................................ 15 Bandkassette einlegen...................................................................................... 15 Software installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Software-Übersicht ........................................................................................... 18 Vorbereitungen für die Installation .................................................................... 19 Software installieren.......................................................................................... 20 Etiketten erstellen 24 P-touch Editor starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 P-touch Editor-Bearbeitungsfenster . . . . . . . . . . . . . . . . . . . . . . . . . 25 Hilfe aufrufen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Verschiedene Etikettenarten erstellen . . . . . . . . . . . . . . . . . . . . . . . 285 RFID-Etiketten verwenden 29 Daten auf RFID-Etiketten lesen und schreiben. . . . . . . . . . . . . . . . . 29 RFID-Etikettenanwendungen verwenden (Beispielanwendungen). . 30 Überblick über die Beispielanwendungen ......................................................... 30 Unterstützung der Anwendungsentwicklung. . . . . . . . . . . . . . . . . . . 32 SOFTWARE-UPDATE ...................................................................................... 32 Wartung und Reinigung 33 Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 Gehäuse des Gerätes reinigen ......................................................................... 33 Klinge der Schneideeinheit reinigen.................................................................. 33 Druckkopf und die Druckkopfrollen reinigen ..................................................... 34 Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 Schriftbandkassetten......................................................................................... 35 Problemlösung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 Lagern des Gerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 Software entfernen............................................................................................ 43 Technische Daten 44 Systemvoraussetzungen................................................................................... 45Vor der Verwendung des Gerätes

Vor der Verwendung des Gerätes Sicherheitsmaßnahmen Um Verletzungen oder Schäden zu vermeiden, sollten Sie die mit den folgenden Symbolen ge-kennzeichneten Warnungen und Sicherheitshinweise beachten. Warnung Netzadapter• Verwenden Sie keine andere Spannungen als die angegebene Spannung von 220-240V und keinen anderen Netzadapter als den mitgelieferten Netzadapter (AD9100).• Achten Sie darauf, dass die Netzsteckdose nicht überlastet ist. • Beschädigen oder modifizieren Sie das Netzkabel und den Netzstecker nicht. • Stellen Sie keine Möbel und keine schweren Gegenstände auf das Netzkabel. • Ziehen Sie nicht am Kabel und biegen Sie es nicht. • Fassen Sie den Netzadapter oder den Netzstecker nicht mit nassen Händen an.

• Vergewissern Sie sich stets, dass der Netzstecker fest und sicher in der Steckdose sitzt.
• Nehmen Sie den Netzadapter nicht auseinander und nehmen Sie keine Veränderungen daran vor. • Verwenden Sie den Netzadapter nicht an Plätzen mit hoher Luftfeuchtigkeit.Drucker• Nehmen Sie das Gerät nicht auseinander und nehmen Sie keine Veränderungen daran vor. • Halten Sie Flüssigkeiten vom Gerät fern. • Berühren Sie das Gerät nicht mit nassen Händen.• Wenden Sie sich zur Reparatur und Wartung des Gerätes an Ihren Brother-Vertriebspart-ner. (Die Garantie für dieses Gerät deckt keine Schäden, die durch Auseinanderbauen oder Modifizieren des Gerätes durch den Kunden entstehen).• Wenn der Drucker beschädigt ist, in Kontakt mit Flüssigkeiten kommt, Fremdkörper ins Innere gelangen (im Besonderen Metallteile) oder wenn ungewöhnliche Gerüche oder Rauch aus dem Gerät austreten, schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Wenden Sie sich dann an Ihren Brother-Vertriebspartner. • Zur Verpackung Ihres Gerätes wurden Plastikbeutel verwendet. Um Erstickungsgefahr zu vermeiden, halten Sie diese Plastikbeutel von Babys und Kindern fern. Netzadapter• Falls der Drucker längere Zeit nicht benutzt werden soll, ziehen Sie den Netzadapter aus der Steckdose und vom Drucker ab. Warnung Beachten Sie diese Hinweise, um Verletzungsgefahr zu vermeiden. Vorsicht Beachten Sie diese Hinweise, um Schäden am Gerät oder seiner Umgebung zu vermeiden.7 Vor der Verwendung des Gerätes Warnung Bandabschneider

• Berühren Sie nicht die Klinge der Schneideeinheit, um Verletzungen zu vermeiden. Etiketten

• Je nach Ort, Material oder den Umgebungsbedingungen, unter denen Sie das Etikett ver- wenden, kann das Etikett eventuell nur schwer entfernt werden. Auch kann sich die Farbe des Etiketts verändern oder auf andere Gegenstände abfärben. Testen Sie das Etikett, indem Sie ein kleines Stück davon an einer unproblematischen Stelle des Gegenstandes befestigen, für den es vorgesehen ist. Vorsichtsmaßnahmen zur Installation Vorsicht

• Stellen Sie dieses Gerät nicht auf instabilen Standflächen auf. Es könnte herunterfallen und beschädigt werden.

• Legen Sie keine schweren Gegenstände auf den Drucker, um Beschädigungen des Ge- rätes zu vermeiden.

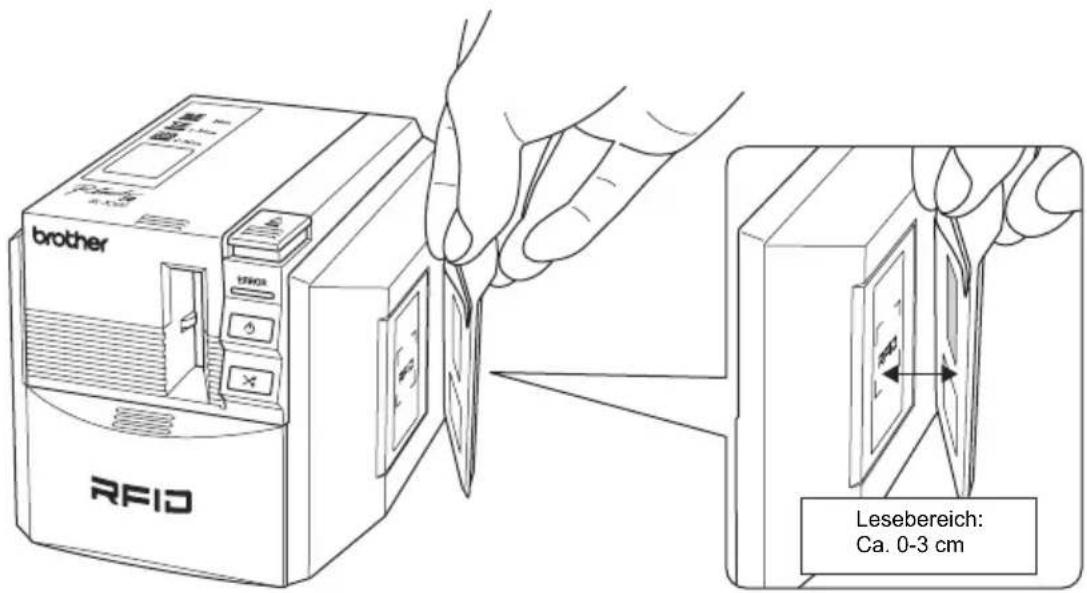

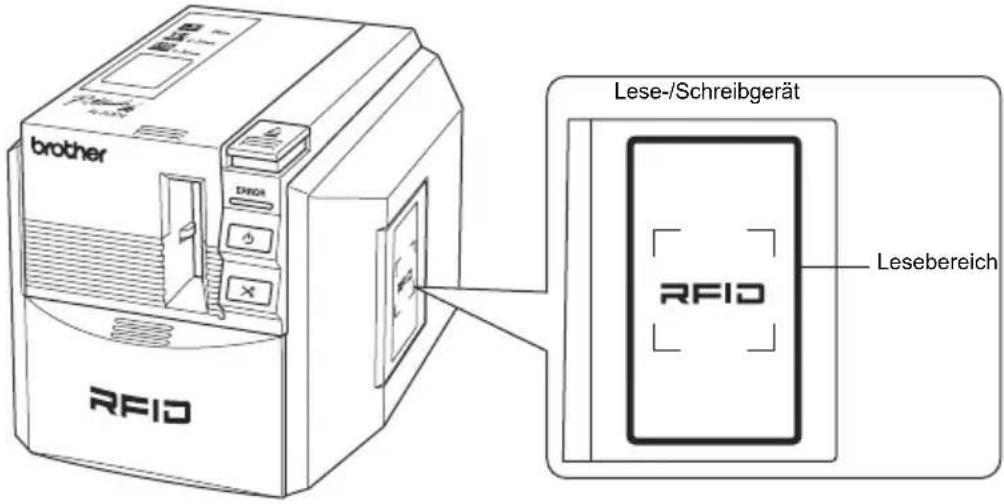

• Halten Sie RFIDs (non-contact (berührungslose) RFID-Tags) mindestens 5 cm vom Dru- cker fern, während der Drucker benutzt wird. Andernfalls könnten während des Druckens Störungen beim Schreiben der Daten auftreten. Auch über diesen Bereich hinaus kann bei einige Arten von RFID-Tags der Schreibvorgang gestört werden. Seien Sie daher bei der Verwendung von hochempfindlichen RFID-Tags besonders vorsichtig.

• Stellen Sie den Drucker nicht in den Lesebereich eines anderen RFID-Lese-/Schreibge- rätes.

• Der Drucker ist ein Kommunikationsgerät, das Radiowellen von 13,56 MHz (ISM-Band) verwendet. Je nachdem, wo und wie der Drucker verwendet wird, kann er Störungen ver- ursachen. Um Auswirkungen solcher Störungen zu minimieren, empfehlen wir, Störun- gen des Druckers oder durch den Drucker im Vorfeld zu untersuchen. Seien Sie extrem vorsichtig, wenn Sie den Drucker in der Nähe von Radioastronomie-Einrichtungen oder medizinischen Einrichtungen verwenden, weil der Drucker deren Betrieb beeinträchtigen kann.Vor der Verwendung des Gerätes

Allgemeine Vorsichtmaßnahmen Drucker Warnung Vorsicht

• Verwenden Sie nur original Brother Verbrauchsmaterialien und Zubehör mit der entsprechen- den Markierung: ( (24 mm), (3,5 mm - 36 mm), (6 mm - 36 mm) oder (24 mm).

• Verwenden Sie keine Gewalt beim Einlegen oder Herausnehmen des Bandes.

• Stecken Sie keine Fremdkörper in den Ausgabeschlitz, den Netzadapter-Anschluss oder den USB-Anschluss und blockieren Sie diese Bereiche nicht.

• Um eine Beschädigung des Druckkopfes zu vermeiden, versuchen Sie nicht, Etiketten mit leeren Bandkassetten oder ohne eingelegte Bandkassette zu drucken.

• Berühren Sie den Druckkopf nicht mit den Fingern.

• Verwenden Sie keinen Verdünner, Benzin, Alkohol oder andere organischen Flüssigkeiten zur Reinigung des Drucker.

• Verwenden und lagern Sie den Drucker nicht in der Nähe von Wärmequellen oder offenen Flammen. Setzen Sie ihn nicht direktem Sonnenlicht, extrem hohen oder niedrigen Tempera- turen, hoher Feuchtigkeit oder extremem Staub aus. Die empfohlene Betriebstemperatur liegt im Bereich von 10 °C - 35 °C.

• Die Software auf der CD-ROM ist nur für die Verwendung mit dem Drucker vorgesehen. Le- sen Sie die Lizenzvereinbarung auf der CD-ROM, um weitere Informationen zu erhalten.

• Verwenden Sie nur das mit dem Drucker gelieferte USB-Kabel. Der Drucker wurde nicht für Anwendungen entwickelt oder hergestellt, die eine hohe Si- cherheitsstufe erfordern, wie die Steuerungs- und Regelungstechnik für Kernreaktionen in Atomkraftwerken, Flugregler in Flugzeugen, die Flugsicherung, die Steuerung von Massentransportsystemen, Überlebenssysteme, die Raketenstartkontrolle von Verteidi- gungssystemen, oder andere Anwendungen, die eine direkte, signifikante Gefahr von Verletzungen, Tod oder Schäden beeinhalten, wenn Sicherheit nicht zugesichert werden kann.9 Vor der Verwendung des Gerätes SZ-Band (RFID-Band)

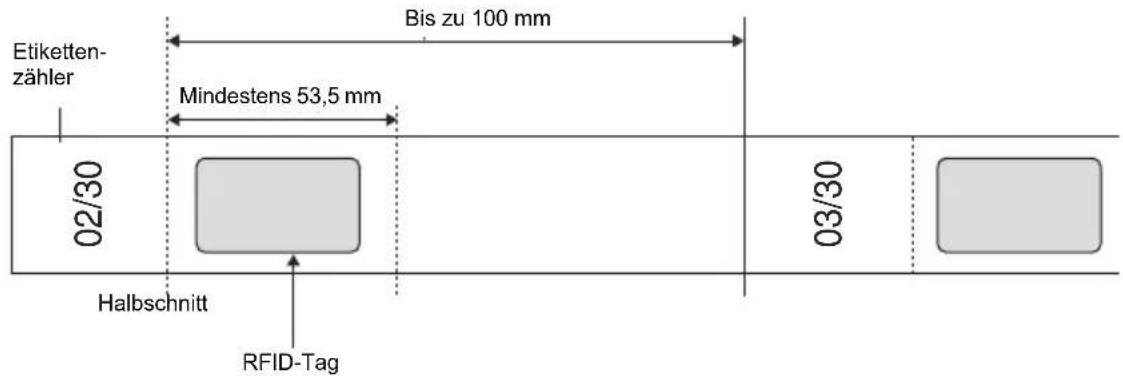

• Mit SZ-Bändern können Etiketten von 53,5 mm bis 100 mm Länge hergestellt werden. Wenn Etiketten mit einer geringeren Länge als 100 mm gedruckt werden, transportiert das Gerät das Band dennoch genauso weit vor, wie für ein 100 mm langes Etikett. Dadurch wird das RFID-Tag richtig positioniert, so dass das nächste Etikett gedruckt werden kann.• Bei Verwendung von SZ-Bändern druckt das Gerät einen Etikettenzähler am Anfang der Eti- ketten im Format XX/30 aus (“XX” ist eine Zahl zwischen 2 und 30, die anzeigt, wie viele Eti- ketten mit dieser Kassette gedruckt wurden). Wenn alle 30 Etiketten verbraucht sind, druckt das Gerät END aus, um anzuzeigen, dass eine neue Kassette eingelegt werden muss.• Die RFID-Tags befinden sich im Anfangsbereich der auf das SZ-Band gedruckten Etiketten. Schneiden Sie diesen Bereich nicht ab und beschädigen Sie ihn nicht, weil dadurch das RFID-Tag beschädigt oder deaktiviert wird. • Wenn ERROR am Ende des Etiketts gedruckt wird, trat ein Fehler beim Versuch des Gerätes auf, Daten ins RFID-Tag zu schreiben. Stellen Sie das Gerät weiter entfernt von Lese-/Schreibgeräten oder anderen Geräten auf, die den Zugriff auf RFID-Tags stören könnten. Versuchen Sie dann, erneut zu drucken. • Ziehen Sie das Band nicht aus der Kassette, weil dadurch die Kassette beschädigt und un-brauchbar werden kann.
• Um unlesbare Daten zu vermeiden, sollten Sie Etiketten nicht an Metallobjekten, elektroni- schen Geräten oder anderen RFID-Tags befestigen.
• Das Lesen von Daten kann erheblich beeinträchtigt werden, wenn Etiketten direkt auf feuch- ten Oberflächen oder in der Nähe davon angebracht werden. Testen Sie die Funktionsfähig-keit, bevor Sie die Etiketten befestigen.• Halten Sie RFIDs (non-contact (berührungslose) RFID-Tags) mindestens 50 mm von der Vor-derseite, der Oberseite und der rechten Seite des Druckers fern, während der Drucker benutzt wird. Andernfalls könnten während des Druckens Störungen beim Schreiben der Daten auf-treten. 02/30 03/30 Half-CutUp to 100 mmAt least 53.5 mmAmount UsedRFID TagEtiketten-zählerBis zu 100 mmMindestens 53,5 mmHalbschnittRFID-Tag ERROR 02/30 Druckdaten Half-CutHalbschnittVor der Verwendung des Gerätes

• Stellen Sie den Drucker nicht in den Lesebereich eines anderen RFID-Lese-/Schreibgerätes. Dadurch kann das Schreiben von Daten während des Druckens gestört werden.

• Um eine Beschädigung der Etiketten zu vermeiden, sollten Sie die Bänder nicht zusammen- packen, keine Gegenstände darauf legen und sie nicht mit harten Gegenständen zerkratzen. Befestigen Sie die Etiketten nicht an Gegenständen, an denen sie starken Erschütterungen oder Stößen ausgesetzt sind.

• Bevor Sie die Etiketten befestigen, überprüfen Sie, ob die Stelle geeignet ist. Nachdem die Etiketten angebracht wurden, können sie nach dem Abziehen nicht mehr an ei- ner anderen Stelle verwendet werden.

• Nehmen Sie Bandkassetten oder Etiketten nicht auseinander.

• In Abhängigkeit von den Umgebungsbedingungen und dem Ort und Material des Gegenstan- des, an dem das Etikett befestigt werden soll, können sich die Etiketten ablösen oder sie kön- nen nur noch schwer bzw. nicht vollständig entfernt werden. Auch kann sich die Etikettenfarbe mit der Zeit verändern und die Oberfläche unter dem Etikett kann beschädigt werden.

• Kleben Sie RFID-Etiketten nicht auf die Haut.

• Bevor Sie die Kassette einsetzen, straffen Sie das Band in der Kassette, indem Sie das Trans- portrad 1 bis 2 Umdrehungen in der gezeigten Richtung vorwärts transportieren.

• Beachten Sie, dass der Rand des ersten gedruckten Etiketts größer als der folgender Etiket- ten ist.

• Um die Beschädigung des Etiketts und Datenverlust zu vermeiden, sollten Sie Etiketten nicht unter extrem hohen oder niedrigen Temperaturen verwenden.

• Beachten Sie, dass das Anbringen von Etiketten auf gebogenen Oberflächen die Lesbarkeit beeinträchtigt, da auch die Antenne gebogen wird. Extrem gebogene Oberflächen können das Lesen stören und zum Ablösen der Etiketten führen.

• Biegen Sie die Etiketten nicht, weil dadurch die Antenne brechen und das RFID-Tag beschä- digt werden kann.

• Legen Sie Etiketten nicht in Mikrowellenöfen, um Feuergefahr zu vermeiden.

• Dieses Gerät verwendet I-Code SLI RFID-Chips, die von NXP Semiconductors hergestellt wurden. Diese Chips sind kompatibel mit Lese-/Schreibgeräten, die den Standards ISO/IEC 15693 und 18000-3 entsprechen. (Es kann nicht für den Betrieb mit allen Lese-/Schreibgeräten ga- rantiert werden.)

• Bevor Sie ein System einführen, das auf SZ-Bandetiketten basiert, sollten Sie die Anwen- dungsumgebung sorgfältig überprüfen, um den korrekten Betrieb vor der Verwendung sicher zu stellen.

• Wenn Sie Bänder oder Etiketten nicht länger benötigen, schneiden Sie den Bereich des Eti- ketts mit dem RFID-Tag ab oder zerstören Sie die Daten auf andere Weise, bevor Sie das Etikett wegwerfen.11 Vor der Verwendung des Gerätes Verpackungsinhalt Vergewissern Sie sich, dass die Packung das unten gezeigten Zubehör enthält, bevor Sie das Ge- rät verwenden. Falls Teile fehlen oder beschädigt sein sollten, wenden Sie sich an Ihren Brother-Vertriebspartner, bei dem Sie das Gerät gekauft haben. RL-700S RFID-Etikettendrucker Netzadapter Netzkabel Das Aussehen des Netzadapters und des Netzsteckers kann je nach Land, in dem der Netzadapter gekauft wurde, unter- schiedlich sein. USB-Kabel CD-ROM SZ-Bandkassette (RFID-Band) 24 mm schwarz auf weiß (RFID-Band) für bis zu 30 Etiketten. TZ-Bandkassette 24 mm schwarz auf weiß (RFID-Band), 8 m lang. Benutzerhandbuch (dieses Handbuch) Für Groß- britannien Für EU- LänderVor der Verwendung des Gerätes

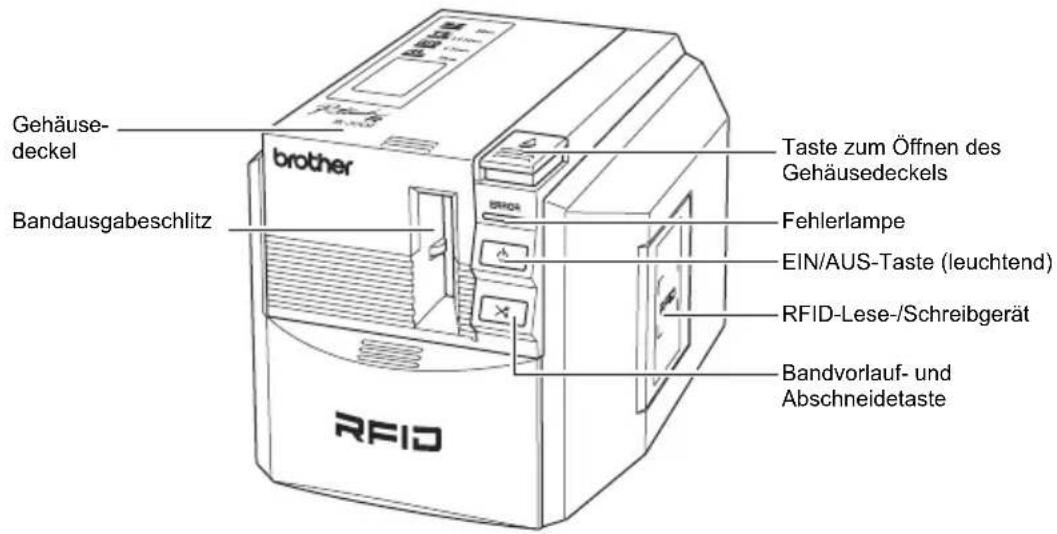

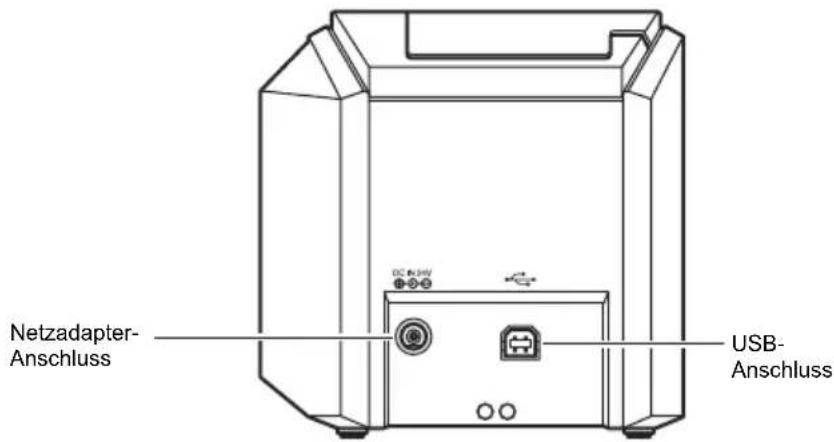

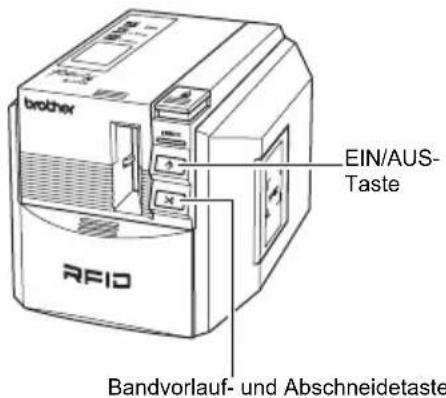

Beschreibung der Geräteteile Vorderseite Rückseite Beschreibung der Tasten Taste Funktion EIN/AUS-Taste ( ) Schaltet den Drucker ein oder aus. Bandvorlauf- und Abschneidetaste ( ) Transportiert die gedruckten Etiketten vor und schneidet sie ab. Verwenden Sie diese Taste, wenn die Autoschnitt-Funktion im Drucken-Dialogfeld nicht aktiviert ist.

• Der Bandvorlauf und die Abschneidefunktion stehen nicht zur Verfügung, wenn ein SZ-Band eingelegt ist. Taste zum Öffnen des Gehäusedeckels Öffnet den Gehäusedeckel. Gehäuse- deckel Bandausgabeschlitz Taste zum Öffnen des Gehäusedeckels EIN/AUS-Taste (leuchtend) RFID-Lese-/Schreibgerät Bandvorlauf- und Abschneidetaste Fehlerlampe Netzadapter- Anschluss USB- Anschluss13 Vor der Verwendung des Gerätes Lampenanzeigen Die EIN/AUS-Taste (blau) und die Fehlerlampe (rot) zeigen den aktuellen Betriebsstatus an. Lampenstatus Druckerstatus EIN/AUS- Taste (blau) Fehlerlampe ERROR (rot) Aus Aus

• Das Gerät ist ausgeschaltet. Leuchtet Aus

• Der Drucker arbeitet normal. Blinkt Aus

• Der Drucker empfängt Daten vom Computer. Blinkt Leuchtet

• Der Drucker empfängt Daten vom Computer, kann aber nicht drucken. Legen Sie eine Bandkassette ein und schließen Sie den Gehäusedeckel. Leuchtet Leuchtet

• Es ist keine Bandkassette eingelegt oder der Gehäusede- ckel ist offen. Legen Sie eine Bandkassette ein und schließen Sie den Gehäusedeckel.

• Die Bandvorlauf- und Abschneidetaste wurde gedrückt, während ein SZ-Band eingelegt ist. (Diese Taste kann nicht verwendet werden, wenn ein SZ-Band eingelegt ist.)

• Das Ende des SZ-Bandes ist erreicht. Nehmen Sie die SZ- Bandkassette heraus und prüfen Sie die Oberfläche des Bandes. Falls "END" auf das Band gedruckt wurde, erset- zen Sie die Kassette durch eine neue SZ-Bandkassette. Leuchtet Blinkt

• Es wurde eine Druckauftrag empfangen, aber der Drucker kann nicht drucken. Legen Sie die richtige Bandkassette ein und schließen Sie den Gehäusedeckel.

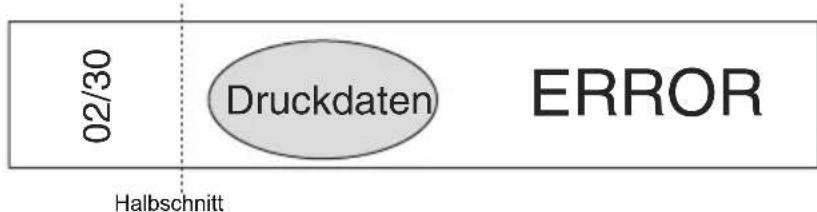

• Wenn ERROR auf das SZ-Band gedruckt wurde, ist ein Fehler beim Schreiben von Daten in das RFID-Tag aufge- treten oder das Tag ist beschädigt. Versuchen Sie noch einmal zu drucken. Leuchtet Blinkt schnell

• Vergewissern Sie sich, dass das Band im Drucker nicht gestaut ist. Schalten Sie den Drucker aus und wieder ein.

• Wenn das Problem weiter auftritt, wenden Sie sich an Ih- ren Brother-Vertriebspartner. Leuchtet Blinkt sehr schnell

• Schalten Sie den Drucker aus und schalten Sie ihn dann wieder ein.

• Wenn das Problem weiter auftritt, wenden Sie sich an Ih- ren Brother-Vertriebspartner.Vor dem Drucken von Etiketten

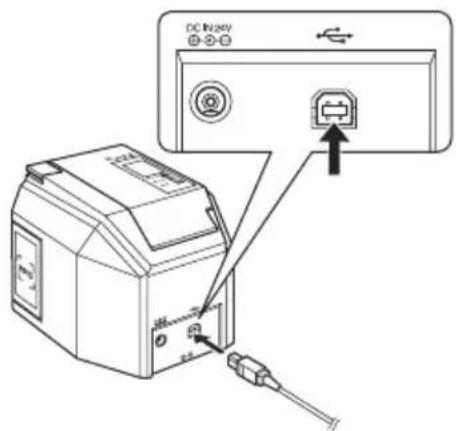

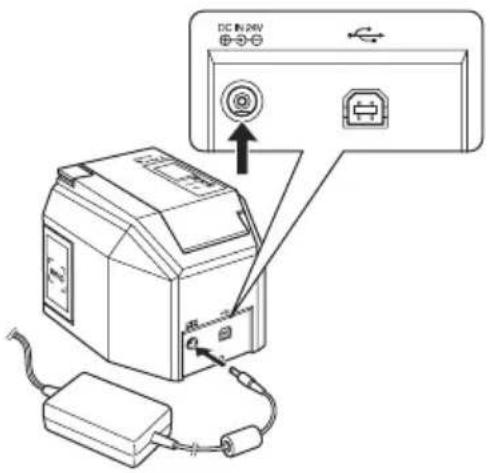

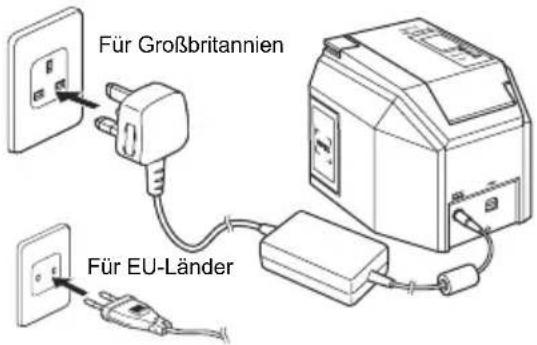

Vor dem Drucken von Etiketten Gerät an die Stromversorgung anschließen 1 Schließen Sie das Netzkabel am Netzadapter an. 2 Schließen Sie den Stecker des Netz- adapters an die Netzanschlussbuch- se an der Rückseite des Druckers an. 3 Stecken Sie den Netzstecker des Netzadapters in die Netzsteckdose. Anmerkung Das Aussehen des Netzadapters und des Netzsteckers kann je nach Land, in dem das Gerät gekauft wurde, unterschiedlich sein. Für Großbritannien Für EU-Länder15 Vor dem Drucken von Etiketten Bandkassette einlegen Verwendbare Bandkassetten SZ-Band (24 mm) Kassetten mit 24 mm breiten Bändern und dem SZ-Logo ( ). Sie können diese Bänder zum Erstellen von RFID-Etiketten verwenden. TZ-Band (3,5 - 36 mm) Kassetten mit 3,5 mm, 6 mm, 9 mm, 12 mm, 18 mm, 24 mm oder 36 mm breiten Bändern und dem TZ-Logo ( ). Ermöglichen das Drucken mit 20 mm/Sek. HG-Band (6 - 36 mm) Kassetten mit 6 mm, 9 mm, 12 mm, 18 mm, 24 mm oder 36 mm breiten Bändern und dem HG-Logo ( ). Ermöglichen das besonders schnelle Drucken mit 40 mm/Sek. Ermöglichen das Drucken mit einer hohen Auflösung von 360 x 720 dpi. AL-Band (24 mm) Kassetten mit 24 mm breiten Bändern und dem AL-Logo ( ). Anmerkung Siehe S. 35 "Zubehör", um ausführliche Informationen zu den Bandkassetten zu erhalten. Bandkassette einlegen 1 Entfernen Sie den Transportschutz der Bandkassette. Anmerkung Nicht alle Bandkassetten haben diesen Trans- portschutz.Vor dem Drucken von Etiketten

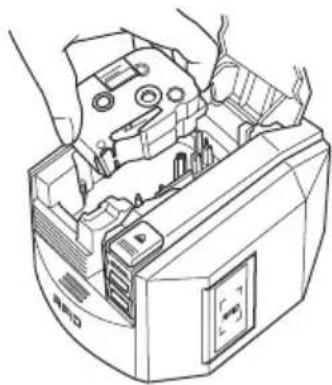

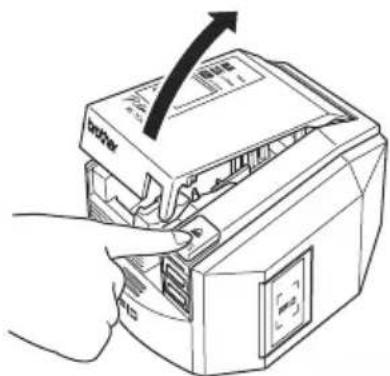

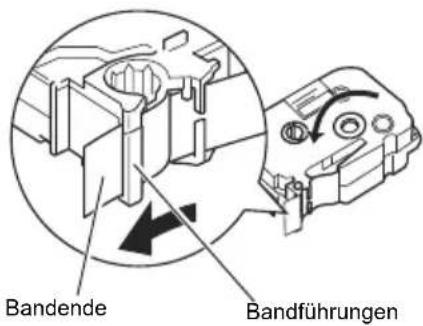

2 Prüfen Sie die Bandkassette. Vergewissern Sie sich, dass das Bandende nicht gebogen ist und dass sich das Band in der Führung befindet. Um das Band zu straffen, drehen Sie das Transportrad mit dem Finger ein bis zwei Um- drehungen in Pfeilrichtung. 3 Drücken Sie am Drucker die Taste zum Öffnen des Gehäusedeckels. 4 Legen Sie die Bandkassette in den Drucker ein. Anmerkung Achten Sie darauf, dass Sie die Bandkassette richtig herum einlegen. The end of the tape Tape guide Bandende Bandführungen17 Vor dem Drucken von Etiketten 5 Schließen Sie den Gehäusedeckel. 6 Drücken Sie die EIN/AUS-Taste. Die EIN/AUS-Taste leuchtet nun blau. Anmerkung Wenn der Gehäusedeckel nicht richtig ge- schlossen ist oder die Bandkassette nicht rich- tig eingelegt ist, leuchtet die ERROR-Lampe auf. Legen Sie die Kassette richtig ein, wie ab Schritt 3 beschrieben. 7 Drücken Sie die Bandvorlauf- und Abschneidetaste. Dadurch wird das Band in der Kassette gespannt. Anmerkung Dieser Schritt ist bei Verwendung von SZ-Bändern nicht notwendig. Vorsicht Wenn Sie das Gerät 10 Minuten lang nicht benutzen, löst es den Rollenhalter. Wenn Sie das Ge- rät vor diesem Vorgang von der Stromversorgung trennen (ohne es zuvor mit der EIN/AUS-Taste auszuschalten), kann die Bandkassette im Drucker blockiert werden. Schalten Sie daher das Ge- rät stets mit der EIN/AUS-Taste aus, bevor Sie den Netzadapteranschluss lösen. Power button Feed and Cut button EIN/AUS- Taste Bandvorlauf- und AbschneidetasteVor dem Drucken von Etiketten

Software installieren Software-Übersicht Bevor Sie den Drucker an Ihren Computer anschließen, müssen Sie die Software (Anwendungs- software und Druckertreiber) auf Ihrem Computer installieren. Die folgenden Anwendungen sind auf der CD-ROM enthalten. P-touch Editor 4.2 Komfortable Etikettendesign-Software zum Erstellen von Etiketten für eine Vielzahl von An- wendungen. Der P-touch Editor ist eine eigenständige Anwendung zum einfachen Gestalten von Etiketten- designs. Er stellt auch viele komfortable Funktionen zur Verfügung, wie die Interaktion mit Microsoft

Office-Anwendungen über Add-Ins, Datenbank-Funktionen, Barcode-Erstellung und Bildschirmfoto-Funktion. Die folgenden Werkzeuge werden installiert:

• P-touch Library 2.0 Lädt direkt zuvor mit dem P-touch Editor erstellte Etiketten, so dass sie schnell gedruckt werden können.

• P-touch 4.2 Add-In-Einstellungen Verwenden Sie die Add-In-Symbole für Microsoft

Word, Excel oder Outlook

, um Etiket- ten mit Daten aus diesen Anwendungen zu erstellen. Druckertreiber RL-700S Runtime Library Sie müssen diese Bibliothek mit dem Druckertreiber installieren, um die RFID-Anwendungen verwenden zu können. RFID-Beispielanwendungen Beispielanwendungen, die in die Verwendung der RFID-Funktionen einführen. Es werden drei Arten von Anwendungen geliefert: Namensschild, Datei öffnen und Produktetikett. Wenn auf dem PC Microsoft .NET Framework 2.0 nicht installiert ist, wird dieses Programm automatisch installiert.

Das SDK (Software Development Kit) ist zur Erstellung von RFID-Anwendungen für dieses Gerät vorgesehen. Ausführliche technische Informationen finden Sie in der Bedienungsanleitung des RL-700S SDK.19 Vor dem Drucken von Etiketten Vorbereitungen für die Installation Systemanforderungen Vor der Installation sollten Sie sich vergewissern, dass Ihr Computer den folgenden Anforde- rungen entspricht und dass die erforderliche Software installiert ist. Wenn auf dem PC das Programm Microsoft .NET Framework 2.0 nicht installiert ist, wird es automatisch installiert. Dazu sind zusätzliche 300 MB freier Speicherplatz auf der Festplatte erforderlich. Vorsichtsmaßnahmen zur Installation

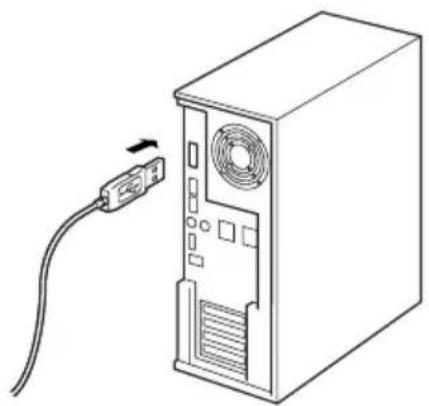

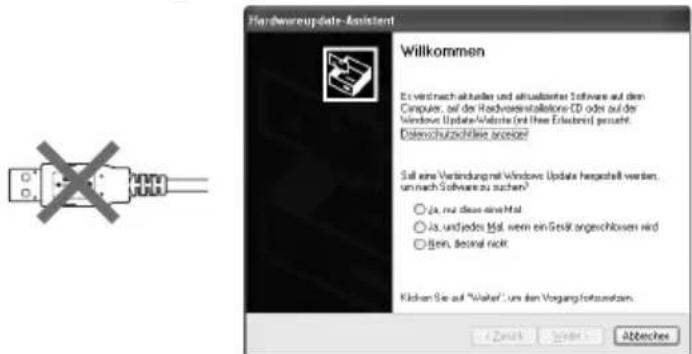

• Schließen Sie das USB-Kabel vor der Installation der Software nicht an den Computer an. Falls es versehentlich bereits angeschlossen wurde, klicken Sie auf [Abbrechen], wenn der folgende Bildschirm angezeigt wird, und ziehen Sie dann das USB-Kabel ab.

• Sie müssen sich mit Administratorrechten anmelden, um die Software zu installieren. Funktion Beschreibung Betriebssystem Microsoft

2000 Professional (SP4 oder neuer), Windows

XP oder Windows Vista

• Der Computer sollte den von Microsoft

für das jeweilige Betriebssystem empfohlenen Voraussetzungen entspre- chen.

• Zur Verwendung der Beispielanwendungen benötigen Sie den Internet Explorer

Schnittstelle USB-Anschluss (USB 1.1 oder höher) Festplatte 70 MB oder mehr freier Speicherplatz (wenn alle Optionen installiert werden) Speicher Microsoft

2000 Professional oder Windows

XP: 128 MB oder mehr Windows Vista

mehr als 512 MB Bildschirm SVGA, 16-Bit-Farbe oder höher Andere CD-ROM-Laufwerk Software kompatibel mit Microsoft

2000/2002/2003/2007 Software kompatibel mit Beispielanwendungen (Produktetikett) Microsoft

Excel 2000/2002/2003/2007Vor dem Drucken von Etiketten

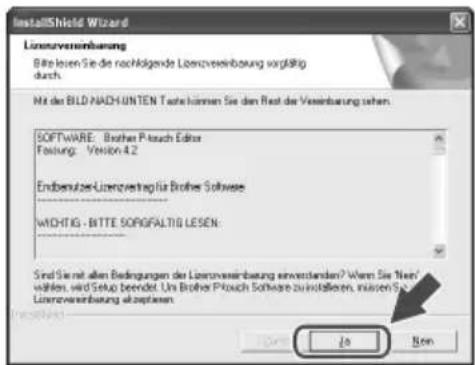

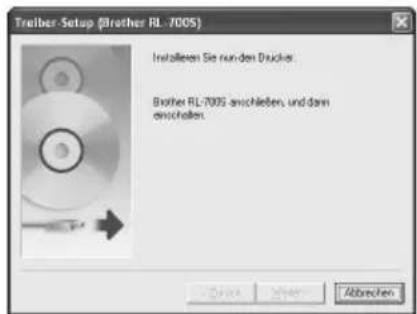

Software installieren Die Installationsbildschirme wurden unter Windows

XP erstellt. Sie können von denen Ihrer Windows

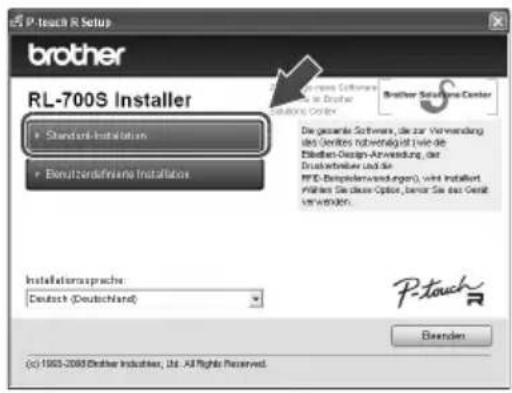

-Version abweichen. 1 Starten Sie den Computer und legen Sie die CD-ROM in das CD-ROM- Laufwerk ein. Wählen Sie die Sprache, die Sie installieren möchten, aus. Das Installationsprogramm des RL-700S wird gestartet und der Bildschirm "P-touch R Setup" erscheint. Anmerkung

• Es kann einen kurzen Moment dauern, bis dieser Bildschirm angezeigt wird.

• Falls das Installationsprogramm nicht automatisch gestartet wird, doppelklicken Sie auf das "Setup.exe"-Symbol auf der CD-ROM. 2 Klicken Sie auf Standard- Installation. Anmerkung Wenn das Microsoft .NET Framework 2.0 und Windows Installer 3.0 oder höher nicht auf Ih- rem Computer installiert ist, wird der Installati- onsbildschirm angezeigt. Folgen Sie den Anweisungen auf dem Bildschirm, um die In- stallation abzuschließen. Wenn Sie diesen Schritt abbrechen, wird keine Software installiert. Der Bildschirm mit der Lizenzvereinbarung wird nun angezeigt. Anmerkung

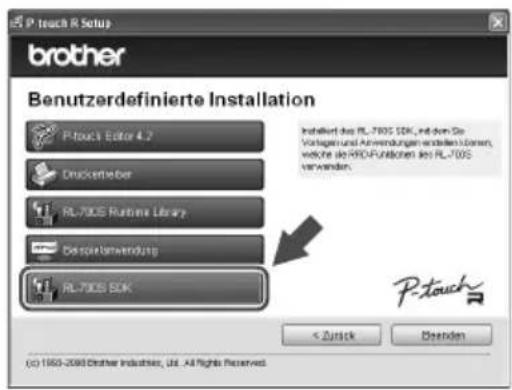

• Um einzelne Programm zu installieren, klicken Sie auf Benutzerdefinierte Installation und wählen Sie dann die ge- wünschten Programme aus.

• Das RL-700S SDK ist nicht Teil der Standard-Installation. Verwenden Sie nach der Installation der anderen Software die Benutzerdefinierte Installation.

• Ausführliche Informationen zum RL-700S SDK finden Sie in den Handbüchern für das RL-700S SDK im SDK-Ordner. Die Handbücher des RL-700S SDK werden im folgenden Pfad installiert. C:\Programme\Brother RL-700S\SDK\Doc21 Vor dem Drucken von Etiketten 3 Lesen Sie die Lizenzvereinbarung sorgfältig durch. Wenn Sie mit den Vertragsbedingungen einverstanden sind, klicken Sie auf Ja, um die Instal- lation fortzusetzen. Es erscheint nun das Dialogfeld zur Eingabe der Benutzerinformationen. 4 Tragen Sie die erforderlichen Informationen ein und klicken Sie auf Weiter. Es können nun weitere Bildschirme folgen. Sie müssen die folgenden Informationen einge- ben:

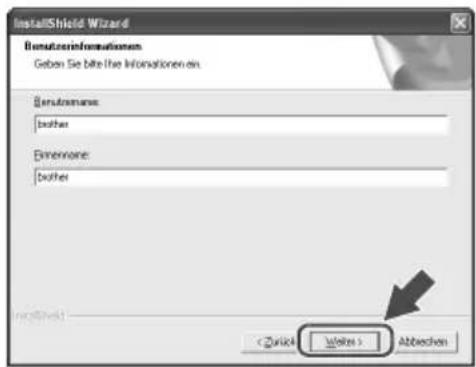

• Benutzerinformationen

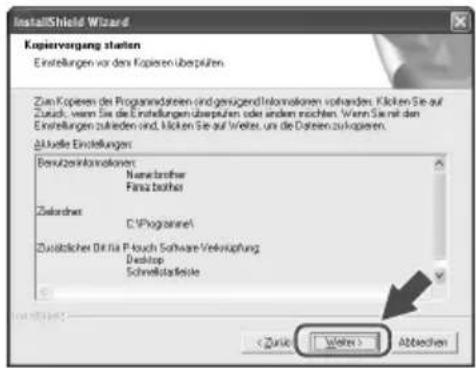

• Verknüpfungen 5 Vergewissern Sie sich, dass die Ein- stellungen richtig vorgenommen wur- den, und klicken Sie dann auf Weiter. Anmerkung

• Es kann einen kurzen Moment dauern, bis dieser Bildschirm angezeigt wird.

• Wenn eine Angabe nicht richtig ist, klicken Sie auf Zurück, um sie erneut einzugeben. Das Dialogfeld für die Add-In-Einstellungen wird angezeigt. Anmerkung Unter Microsoft

XP oder Windows Vista

können während der Software- Installation Bildschirme zur Bestätigung erscheinen. Wählen Sie in diesem Fall die entsprechende Option, um die Software trotzdem zu installieren.Vor dem Drucken von Etiketten

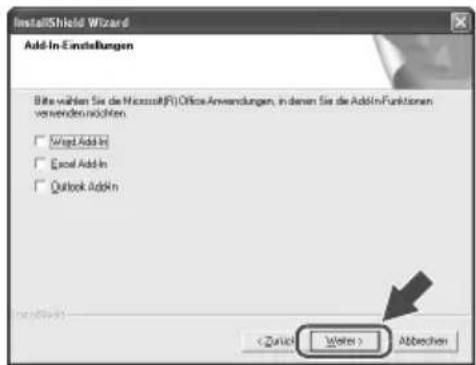

6 Wählen Sie die Programme, für die Sie die Add-Ins installieren möchten, und klicken Sie auf Weiter. Anmerkung

• Vergewissern Sie sich, dass alle Microsoft

-Anwendungen geschlossen sind, bevor Sie fortfahren.

• Weitere Informationen zur Konfiguration der Add-Ins finden Sie in der Hilfe des P-touch Editor 4.2.

• Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation abzuschlie- ßen. Die Software ist nun installiert. Wenn die Installation abgeschlossen ist, wird der Bild- schirm zur Treiberinstallation angezeigt. 7 Wenn die Meldung "Brother RL-700S anschließen, und dann einschalten." angezeigt wird, schließen Sie das USB-Kabel am USB-Anschluss des Druckers an. Anmerkung Ziehen Sie vor dem Anschluss des USB- Kabels, den Warnaufkleber vom USB- Anschluss des Druckers ab.23 Vor dem Drucken von Etiketten 8 Schließen Sie das USB-Kabel am USB-Anschluss des Computers an und schalten Sie den Drucker ein. Wenn der Computer den Drucker erkennt, wird der Druckertreiber automatisch installiert. Anmerkung Wenn Ihr Gerät nicht erkannt wird, vergewis- sern Sie sich, dass das USB-Kabel direkt am Computer und nicht an einem USB-Hub ange- schlossen ist. Nachdem der Treiber installiert ist, wird der Bildschirm zur Anwender-Registrierung ange- zeigt. 9 Klicken Sie auf Fertig stellen. Die Software-Installation ist nun abgeschlossen. Anmerkung Nach der Installation werden Sie eventuell auf- gefordert, den Computer neu zu starten. In die- sem Fall wählen Sie die Option zum Neustart und klicken Sie dann auf Fertig stellen. Der RL-700S-Installationsbildschirm wird nun angezeigt.

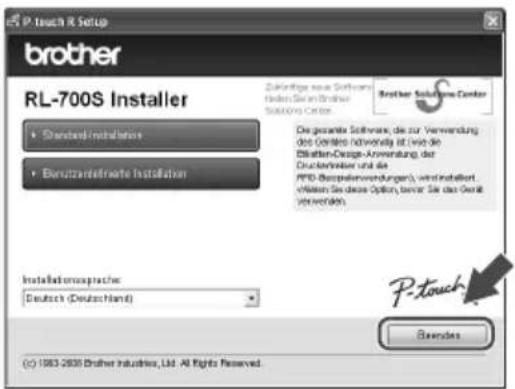

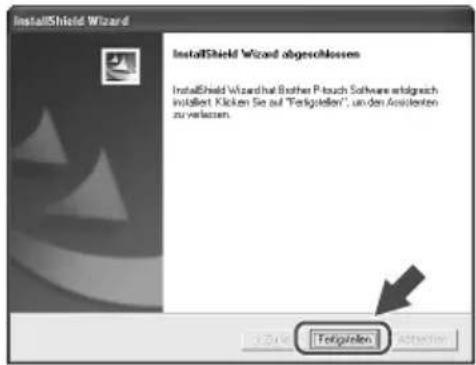

Klicken Sie auf Beenden. Die RL-700S-Installation ist nun abgeschlos- sen.Etiketten erstellen

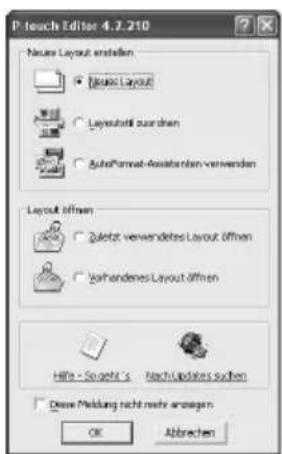

Etiketten erstellen In diesem Abschnitt wird beschrieben, wie Sie Etiketten mit dem P-touch Editor 4.2 erstellen können. Ausführlichere Informationen finden Sie in der P-touch Editor-Hilfe. (Siehe S. 26 "Hilfe aufrufen".) Anmerkung

• Um RFID-Etiketten zu erstellen, installieren Sie die Beispielanwendungen von der mitgeliefer- ten CD-ROM.

• Mit dem P-touch Editor können keine Daten auf SZ-Bänder (RFID-Etiketten) gedruckt wer- den. Um die RFID-Funktionen der SZ-Bänder zu nutzen, installieren und verwenden Sie die RFID-Beispielanwendungen, die Sie auf der mitgelieferten CD-ROM finden.

• Wenn Sie die Bandbreiten-Einstellung "SZ 24mm (RFID)" wählen, können Sie drucken, ohne die Daten ins RFID-Tag zu schreiben, oder Etikettenvorlagen für die Verwendung in anderen RFID-fähigen Anwendungen erstellen. P-touch Editor starten 1 Um die P-touch Editor-Hilfe zu star- ten, klicken Sie auf Start und zeigen Sie dann auf Alle Programme, Brother P-touch und klicken Sie nun auf P-touch Editor 4.2. Anmerkung Sie können den P-touch Editor auch starten, indem Sie auf die Verknüpfung auf dem Desktop doppelklicken oder indem Sie auf die Verknüpfung in der Schnellstartleiste klicken. 2 Wählen Sie die gewünschte Option im Dialogfeld und klicken Sie auf OK. Anmerkung Um das Start-Dialogfeld nicht mehr anzeigen zu lassen, klicken Sie auf Werkzeuge in der Menüleiste und dann auf Optionen.... Deakti- vieren Sie Start-Dialogfeld anzeigen im Feld Operationen der Registerkarte Allgemein.25 Etiketten erstellen P-touch Editor-Bearbeitungsfenster 1Menüleiste Enthält verschiedene Menüs, wie Datei, Bearbeiten, Ansicht, Einfügen usw., in denen Befehle thematisch zusammengefasst sind. 2Standard-Symbolleiste Enthält Symbole zur Verwendung häufig benutzter Befehle, wie Neues Layout, Öffnen, Spei- chern und AutoFormat. 3Eigenschaftenpalette Hier werden die Druckeigenschaften-, Seiteneigenschaften-, Texteigenschaften-, Layouteigen- schaften- und Datenbankeigenschaften-Schaltflächen angezeigt. Sie können wählen, welche Eigenschaften-Schaltflächen angezeigt werden, indem Sie auf das entsprechende Symbol links neben den Eigenschaften-Schaltflächen klicken. 4Zeichnen-Symbolleiste Diese Symbolleiste enthält Funktionen zur Auswahl von Objekten, zur Texteingabe und zum Zeichnen. 5Layoutfenster Sie können in diesem Bereich Objekte einfügen und anzeigen lassen. 6Eigenschaftenpalette Die Eigenschaftenpalette ermöglicht es, Text, Barcodes, Rahmen, Tabellen, Bilder und andere Objekte schnell und leicht in das Layout einzufügen und zu bearbeiten. Anmerkung

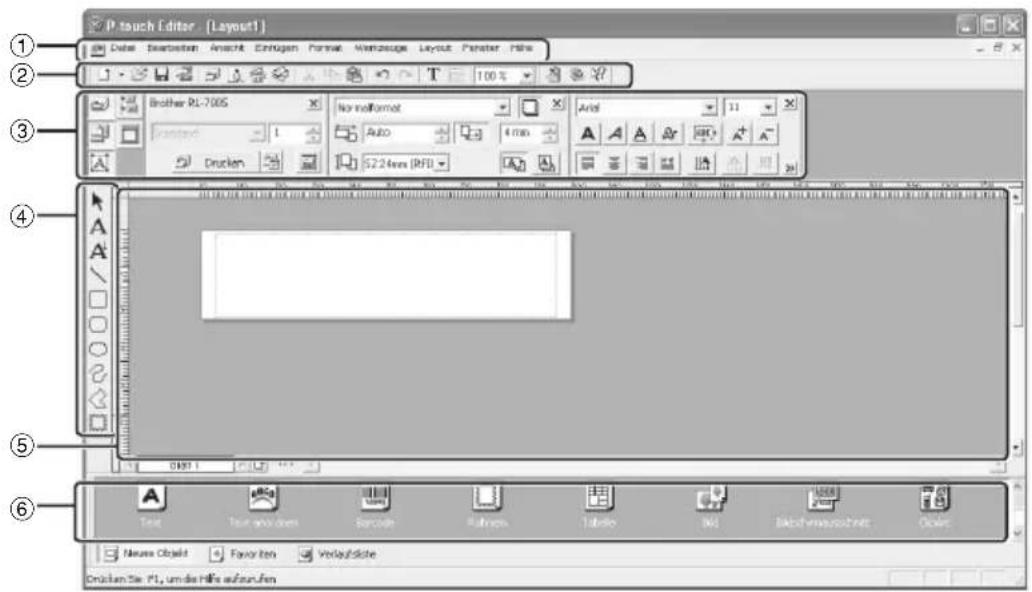

• Über das Menü "Ansicht" können Sie Symbolleisten, Eigenschaftenpaletten und Fenster ein- oder ausblenden.

• Wenn Sie eine Datenbank oder die Etikettenliste verwenden, zeigt der Bearbeitungsbild- schirm das Etikettenlisten/Datenbank-Fenster.

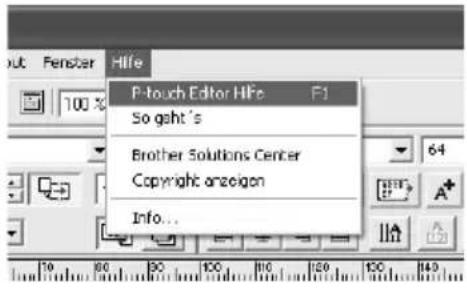

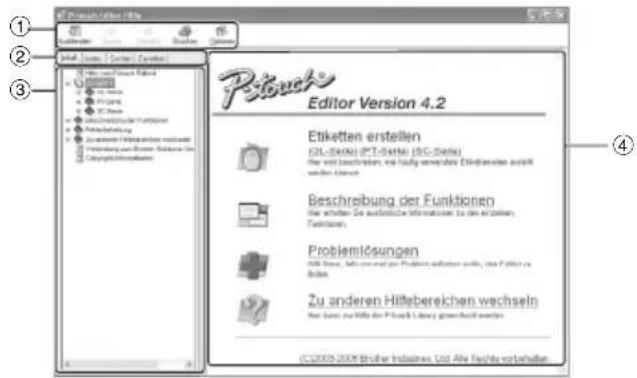

Hilfe aufrufen In der Hilfe finden Sie ausführliche Informationen zur Verwendung des P-touch Editors. 1 Klicken Sie im P-touch Editor- Bearbeitungsfenster auf Hilfe in der Menüleiste und dann auf P-touch Editor Hilfe. Anmerkung Sie können die Hilfe auch wie folgt aufrufen:

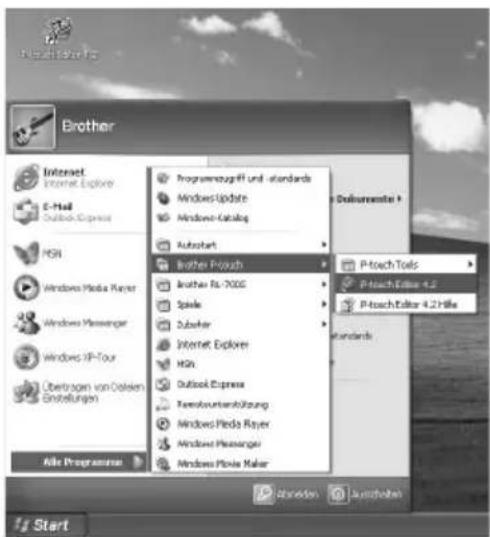

• Klicken Sie auf Start, Alle Programme, Brother P-touch, P-touch Editor 4.2 Hilfe.

• Wenn das P-touch Editor-Bearbeitungsfenster angezeigt wird, können Sie auch F1 auf Ihrer Tastatur drücken. 2 P-touch Editor Hilfe-Fenster 1Symbolleiste Über diese Symbole können Sie die Hilfethemen schnell anzeigen lassen. 2Registerkarten Sie können den Inhalt der Hilfe über die Registerkarten "Inhalt", "Index", "Suchen" oder "Favoriten" aufrufen. 3Hauptmenü Das Menü zeigt den Inhalt entsprechend der gewählten Registerkarte an. 4Themenbereich Das gewählte Thema wird in diesem Bereich ausführlich erklärt.

• So geht´s: Die Schritte zum Erstellen von Etiketten werden an Beispielen erklärt.

• Beschreibung der Funktionen: Hier werden die einzelnen Funktionen des P-touch Editors beschrieben.

• Fehlerbehebung: Hilft Ihnen eventuell auftretende Probleme zu lösen.

• Zu anderen Hilfebereichen wechseln: Hier kann zur Hilfe der P-touch Library gewechselt werden.

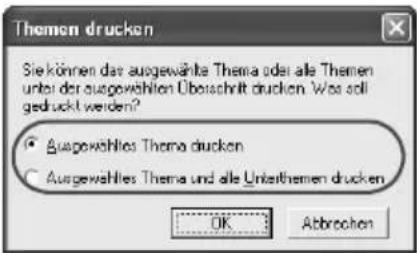

Etiketten erstellen 3 P-touch Editor Hilfe drucken Sie können die Hilfe auch ausdrucken. 1 Wählen Sie die zu druckenden Themen in der Registerkarte "Inhalt" aus. 2 Klicken Sie auf in der Symbolleiste. Das Dialogfeld [Themen drucken] wird nun angezeigt. 3 Wählen Sie den Themenbereich, der gedruckt wer- den soll, und klicken Sie dann auf "OK". Das Dialogfeld "Drucken" wird angezeigt. 4 Wählen Sie einen Drucker aus und klicken Sie auf "Drucken". Die ausgewählten Hilfethemen werden nun ge- druckt. Anmerkung Verwenden Sie einen normalen Drucker, mit dem auf Standard-Papiergrößen (z. B. A4) gedruckt werden kann.Etiketten erstellen

Verschiedene Etikettenarten erstellen Die Schritte zum Erstellen der folgenden Etiketten sind im Abschnitt "So geht´s" (PT-Serie) der P-touch Editor-Hilfe erklärt. Etikettenarten Beispiel Verwendete Funktionen Namenschild erstellen

• Etikettengröße festlegen

• Text im Etikett zentrieren

• Text umrahmen Etiketten für CD-Hülle erstellen

• Hintergrund-Design verwenden.

• ClipArt-Grafik einfügen

• Mehrere Etiketten mit der Blätter-Funktion kombinieren Drucken mit der Nummerierungs- funktion

• Feld, dessen Eintrag erhöht werden soll, festlegen (Nummerierungsfeld) und mehrere Etiketten mit fortlaufender Nummerierung drucken Tabelle erstellen

• Text in die Tabelle eingeben Etikett mit Telefonnummern erstellen

• Tabellen ohne Tabellenlinien erstellen

• Zellenbreite festlegen Etikett mit Barcode erstellen

• Größe/Form ändern Excel-Daten zum Drucken von Eti- ketten verwenden

• Verknüpfung mit einer Excel- Datei

• Datenbankfeld in ein Layout einfügen Besonders großes Etikett erstellen

• Etikett geteilt ausdrucken

• Text invertieren29 RFID-Etiketten verwenden RFID-Etiketten verwenden Daten auf RFID-Etiketten lesen und schreiben Der Drucker ist mit einem Lese-/Schreibgerät zum Lesen und Schreiben von RFID-Etikettendaten ausgestattet. Um das Lese-/Schreibgerät des Druckers zu verwenden, müssen Sie zuerst eine entspre- chende Anwendung installieren. Installieren Sie eine der mitgelieferten Beispielanwendun- gen, bevor Sie die Lese-/Schreibfunktionen benutzen. Siehe S. 30 "RFID- Etikettenanwendungen verwenden (Beispielanwendungen)". Zum Lesen von RFID-Etikettendaten, halten Sie das RFID-Etikett in die Nähe des Lese-/Schreib- gerätes. Lese-/Schreibgerät Lesebereich Lesebereich: Ca. 0-3 cmRFID-Etiketten verwenden

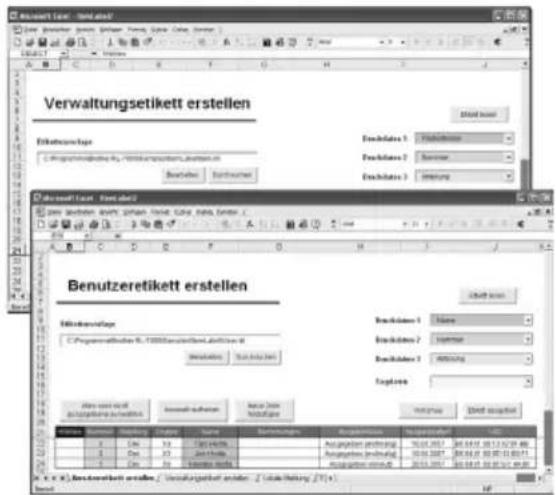

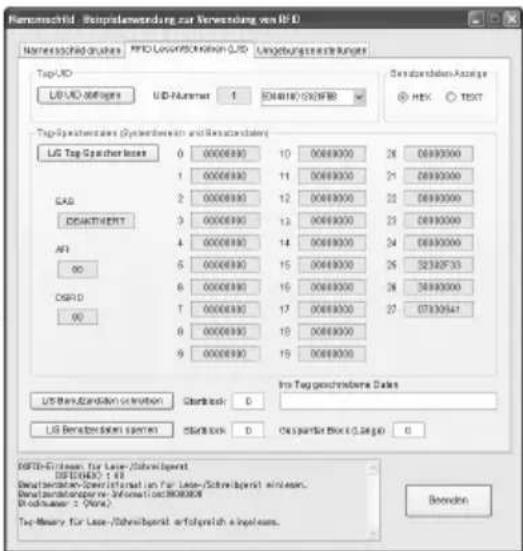

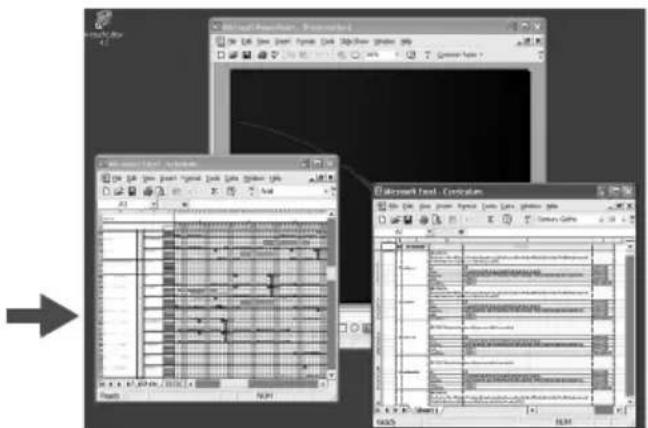

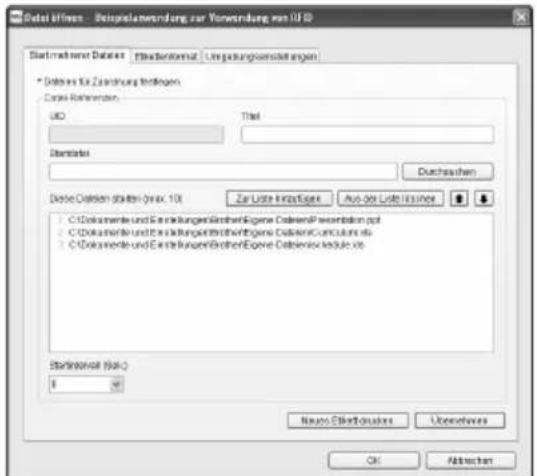

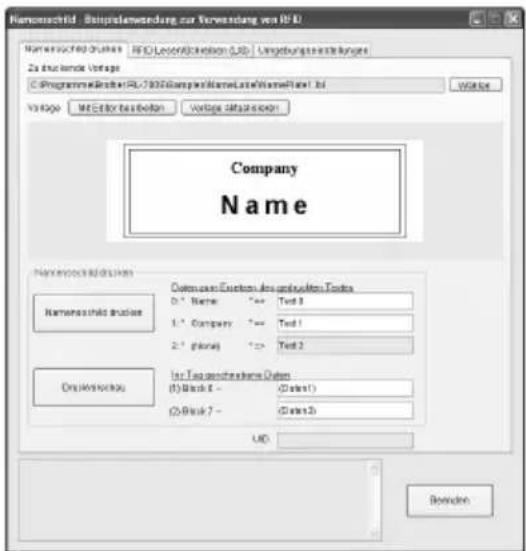

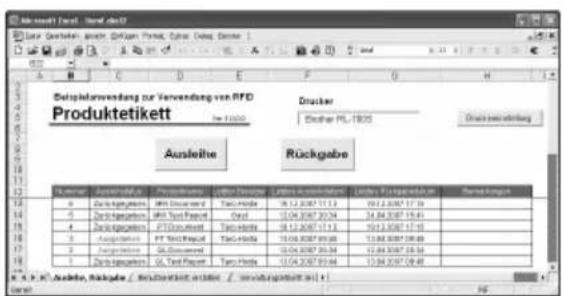

RFID-Etikettenanwendungen verwenden (Beispielanwendungen) Zur Einführung in die Verwendung von RFID-Etiketten installieren und benutzen Sie am besten eine der Beispielanwendungen mit den dazugehörigen Anleitungen, die Sie auf der CD-ROM fin- den. Anmerkung Diese Anwendungen führen Sie anhand von Beispielen in die Verwendung der RFID-Funktionen des Druckers ein. Sie sollen Ihnen als Hilfe zum Ausprobieren der wichtigsten Funktionen dienen, eine Garantie für die tatsächliche Verwendbarkeit kann jedoch nicht gegeben werden. Überblick über die Beispielanwendungen Namensschild Eine Anwendung zum Erstellen von RFID-Namensschildern und zum Lesen und Schreiben der Daten mit dem Drucker. RFID-Etiketten erstellen RFID-Etiketten lesen und schreiben Um ein RFID-Etikett zu erstellen, wählen Sie eine Vorlage und geben Sie die Infor- mationen für die RFID-Tags ein. Klicken Sie auf „Namensschild drucken“ um die fertig gestellten Tags zu drucken. Halten Sie ein Etikett in die Nähe des Lese-/Schreibgerätes Ihres Druckers und klicken Sie auf die Schaltfläche zum Lesen bzw. Schreiben der Daten.31 RFID-Etiketten verwenden Datei öffnen Eine Anwendung zum Öffnen mehrerer, zuvor registrierter Dateien auf einmal, wenn das RFID-Etikett in die Nähe des Lese-/Schreibgerätes Ihres Druckers gehalten wird. Dies ist zum Beispiel hilfreich, wenn verschiedene Personen Präsentationen auf einem Com- puter durchführen möchten. Produktetikett Eine Anwendung zum Erstellen von RFID-Etiketten und zur Verwaltung von RFID-Etiketten für Benutzer und Artikel. RFID-Etiketten erstellen RFID-Etiketten lesen Registrieren Sie die Dateien, die Sie öff- nen möchten, und drucken Sie dann die Etiketten. Sie können auch das Etikettenformat ein- stellen. Da es sich hier um eine speicherresidente Anwendung handelt, können Sie die regis- trierten Dateien öffnen, indem Sie das Eti- kett in die Nähe des Lese-/Schreibgerätes Ihres Druckers halten. RFID-Etiketten erstellen RFID-Etiketten lesen Registrieren Sie die Ausleihinformationen für die Benutzer und die Artikel und drucken Sie dann die RFID-Etiketten. Beim Ausleihen von Artikeln lesen Sie sowohl das Etikett des ausleihenden Be- nutzers, als auch das Produktetikett des Artikels. Bei der Rückgabe des Artikels lesen Sie nur das Ausleihetikett des Artikels.RFID-Etiketten verwenden

Unterstützung der Anwendungsentwicklung Das SDK (Software Development Kit) hilft Ihnen, Anwendungen zu entwickeln, die alle Vorteile der RFID-Funktionen Ihres RL-700R nutzen. RL-700S SDK ist als Library zur Verwendung unter Microsoft Windows

vorgesehen. Das SDK kann mit Entwicklersprachen wie Visual Studio .NET, Visual C++, Visual C#, Visual Basic for Applications (VBA), VB Script, Delphi, Notes Script und ABAP verwendet werden, die die Vorteile der COM-Automatisierung nutzen können. Der P-touch Editor 4.2 ermöglicht es Ihnen, Etiketten für die verschiedensten Zwecke zu erstellen. Sie können das Etikettendesign einfach mit dem P-touch Editor 4.2 entwerfen, bearbeiten und speichern. Da alle Einstellungen in den Etikettendateien gespeichert werden, ist die Codierung nur für die Zuordnung der Ausgabedaten notwendig. Es sind keine speziellen Kenntnisse zur Steuerung der Ausgabe notwendig. Die im SDK enthaltenen Module können weitergegeben werden. Sie können Benutzern die von Ihnen erstellte Anwendungssoftware zur Verfügung stellen. Zur Installation lesen Sie S. 20 "Software installieren". SOFTWARE-UPDATE Die neueste Version der Software und Handbücher können Sie von http://solutions.brother.com herunterladen.33 Wartung und Reinigung Wartung und Reinigung Wartung Folgen Sie den Anweisungen in diesem Abschnitt, um den optimalen Betriebszustand des Gerä- tes zu erhalten. Wenn Sie das Gerät in staubiger Umgebung verwenden, kann dies eine häufigere Reinigung und Wartung notwendig machen. Gehäuse des Gerätes reinigen Wischen Sie Schmutz und Staub mit einem weichen trockenen Tuch vom Gehäuse des Gerätes (Außenseite) ab. Verwenden Sie ein angefeuchtetes Tuch, um hartnäckigen Schmutz und Fle- cken auf dem Gerät zu entfernen. Vorsicht Verwenden Sie keine flüchtigen Reinigungsmittel wie Benzin, Verdünner oder Alkohol. Andernfalls kann es zur Verformung oder Beschädigung des Gehäuses bzw. der Oberflä- che des Druckers kommen. Klinge der Schneideeinheit reinigen Die Klinge sollte gereinigt werden, wenn die Etiketten nicht mehr richtig abgeschnitten werden, oder Probleme bei der Ausgabe der Etiketten auftreten sollten. 1 Schalten Sie das Gerät aus und zie- hen Sie den Netzstecker. 2 Drücken Sie am Drucker die Taste zum Öffnen des Gehäusedeckels. 3 Entfernen Sie die Bandkassette. 4 Reinigen Sie die Klinge mit einem Wattestäbchen. Warnung Berühren Sie nicht die Klinge der Schneideeinheit. CottonbudCutter bladeMetal partKlinge der SchneideeinheitWatte-stäbchenMetallteilWartung und Reinigung

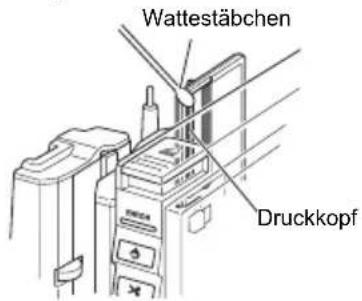

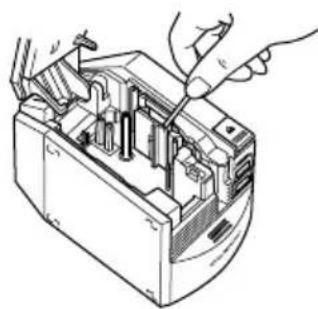

Druckkopf und die Druckkopfrollen reinigen Wenn horizontale Linien auf den gedruckten Etiketten erscheinen oder die Ausdrucke nicht klar und deutlich sind, müssen eventuell der Druckkopf und die Druckkopfrollen gereinigt werden. 1 Reinigen Sie den Druckkopf mit der Selbstreinigungsfunktion. 1 Drücken Sie am Drucker die Taste zum Öffnen des Gehäusedeckels. 2 Entfernen Sie die Bandkassette. 3 Schließen Sie den Gehäusedeckel. 4 Drücken Sie die Bandvorlauf- und Abschneidetaste. Die Selbstreinigung wird nun durchgeführt. 5 Drücken Sie am Drucker die Taste zum Öffnen des Gehäusedeckels. 6 Legen Sie die Bandkassette wieder ein und schließen Sie den Gehäusedeckel. 2 Reinigen mit einem Wattestäbchen 1 Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. 2 Drücken Sie am Drucker die Taste zum Öff- nen des Gehäusedeckels. 3 Entfernen Sie die Bandkassette. 4 Reinigen Sie den Druckkopf und die Druck- kopfrollen mit einem Wattestäbchen. 5 Legen Sie die Bandkassette wieder ein und schließen Sie den Gehäusedeckel. Warnung

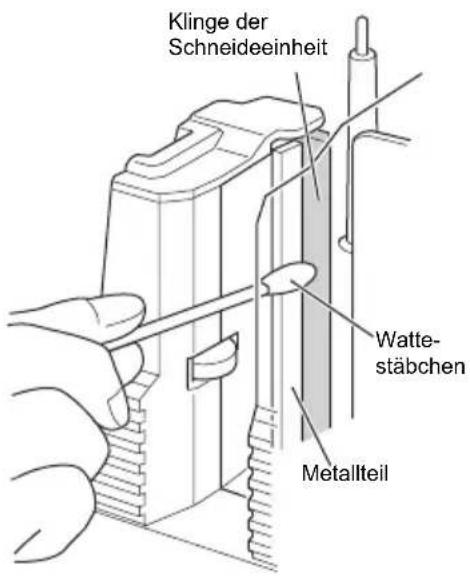

• Berühren Sie nicht die Klinge der Schneideeinheit.

• Der Druckkopf ist unmittelbar nach dem Drucken sehr heiß. Reinigen Sie den Druckkopf nicht direkt nach dem Drucken, um Verbrennungen zu vermeiden. Anmerkung Zur einfachen Reinigung ist auch die Reingungskassette TZ-CL6 (Breite: 36 mm) erhältlich. Infor- mationen zur Verwendung der Reingungskassette finden Sie in dem mit der Kassette gelieferten Beiblatt. Cotton budPrint headCotton budHead roller Druckkopf Druckkopfrollen WattestäbchenWattestäbchenDruckkopfDruckkopfrollen35 Wartung und Reinigung Zubehör Verwenden Sie nur original Brother-Zubehör und Verbrauchsmaterialien (Bandkassetten, Netza- dapter etc.). Die Verwendung von Zubehör und Verbrauchsmaterial, das nicht den Spezifikatio- nen von Brother entspricht und/oder nicht von gleicher Qualität und Eignung wie das von Brother gelieferte oder freigegebene ist, kann zu Schäden am Gerät und zum Verlust von Garantie- und Gewährleistungsansprüchen führen. Änderung der Verfügbarkeit von Zubehör und Verbrauchs-materialien ohne vorherige Ankündigung vorbehalten. Schriftbandkassetten Nicht alle Kassetten sind in allen Ländern verfügbar. Anmerkung Verwenden Sie keine Bänder, die nicht mit , , oder gekennzeichnet sind. SZ-Bänder Mit diesen Bändern können RFID-Etiketten erstellt werden. Auf einer Rolle befinden sich 30 Etiketten.Laminierte Bänder HG-Bänder (Länge: 8 m) Auf dieses Band kann mit hoher Geschwindigkeit (40 mm/Sek.) oder mit hoher Auflösung (360 x 720 dpi) gedruckt werden.Laminierte Bänder Laminierte Bänder (Länge: 8 m) Die Oberfläche laminierter Bänder wird durch eine transparente Folie geschützt. Dies verhin- dert ein Verschmieren oder Löschen der Schrift, wenn das Etikett feucht wird. Bestellnummer Beschreibung SZ-2511 24 mm SZ-Band (schwarze Schrift auf weißem Band) Bestellnummer Beschreibung HG-211 6 mm HG-Band (schwarze Schrift auf weißem Band)HG-221 9 mm HG-Band (schwarze Schrift auf weißem Band)HG-231 12 mm HG-Band (schwarze Schrift auf weißem Band)HG-241 18 mm HG-Band (schwarze Schrift auf weißem Band)HG-251 24 mm HG-Band (schwarze Schrift auf weißem Band)HG-261 36 mm HG-Band (schwarze Schrift auf weißem Band) Bestellnummer Beschreibung 36 mmTZ-161 Schwarze Schrift auf farblosem BandTZ-164 Goldene Schrift auf farblosem BandTZ-261 Schwarze Schrift auf weißem BandWartung und Reinigung

TZ-262 Rote Schrift auf weißem Band TZ-263 Blaue Schrift auf weißem Band TZ-364 Goldene Schrift auf schwarzem Band TZ-365 Weiße Schrift auf schwarzem Band TZ-461 Schwarze Schrift auf rotem Band TZ-561 Schwarze Schrift auf blauem Band TZ-661 Schwarze Schrift auf gelbem Band TZ-M961 Schwarze Schrift auf silbernem Band (matt) 24 mm TZ-151 Schwarze Schrift auf farblosem Band TZ-M51 Schwarze Schrift auf farblosem Band (matt) TZ-152 Rote Schrift auf farblosem Band TZ-153 Blaue Schrift auf farblosem Band TZ-155 Weiße Schrift auf farblosem Band TZ-251 Schwarze Schrift auf weißem Band TZ-252 Rote Schrift auf weißem Band TZ-253 Blaue Schrift auf weißem Band TZ-354 Goldene Schrift auf schwarzem Band TZ-355 Weiße Schrift auf schwarzem Band TZ-451 Schwarze Schrift auf rotem Band TZ-455 Weiße Schrift auf rotem Band TZ-551 Schwarze Schrift auf blauem Band TZ-555 Weiße Schrift auf blauem Band TZ-651 Schwarze Schrift auf gelbem Band TZ-655 Weiße Schrift auf orangem Band TZ-751 Schwarze Schrift auf grünem Band TZ-755 Weiße Schrift auf grünem Band TZ-951 Schwarze Schrift auf silbernem Band TZ-M951 Schwarze Schrift auf silbernem Band (matt) TZ-B51 Schwarze Schrift auf signalorangem Band TZ-C51 Schwarze Schrift auf signalgelbem Band TZ-D51 Schwarze Schrift auf signalgrünem Band Bestellnummer Beschreibung37 Wartung und Reinigung 18 mm TZ-141 Schwarze Schrift auf farblosem Band TZ-241 Schwarze Schrift auf weißem Band TZ-242 Rote Schrift auf weißem Band TZ-243 Blaue Schrift auf weißem Band TZ-344 Goldene Schrift auf schwarzem Band TZ-145 Weiße Schrift auf farblosem Band TZ-345 Weiße Schrift auf schwarzem Band TZ-441 Schwarze Schrift auf rotem Band TZ-541 Schwarze Schrift auf blauem Band TZ-641 Schwarze Schrift auf gelbem Band TZ-741 Schwarze Schrift auf grünem Band 12 mm TZ-131 Schwarze Schrift auf farblosem Band TZ-132 Rote Schrift auf farblosem Band TZ-133 Blaue Schrift auf farblosem Band TZ-135 Weiße Schrift auf farblosem Band TZ-231 Schwarze Schrift auf weißem Band TZ-232 Rote Schrift auf weißem Band TZ-233 Blaue Schrift auf weißem Band TZ-334 Goldene Schrift auf schwarzem Band TZ-335 Weiße Schrift auf schwarzem Band TZ-431 Schwarze Schrift auf rotem Band TZ-435 Weiße Schrift auf rotem Band TZ-531 Schwarze Schrift auf blauem Band TZ-535 Weiße Schrift auf blauem Band TZ-631 Schwarze Schrift auf gelbem Band TZ-635 Weiße Schrift auf orangem Band TZ-731 Schwarze Schrift auf grünem Band TZ-735 Weiße Schrift auf grünem Band TZ-931 Schwarze Schrift auf silbernem Band TZ-M931 Schwarze Schrift auf silbernem Band (matt) TZ-B31 Schwarze Schrift auf signalorangem Band (Länge: 5 m) TZ-C31 Schwarze Schrift auf signalgelbem Band (Länge: 5 m) TZ-D31 Schwarze Schrift auf signalgrünem Band (Länge: 5 m) TZ-M31 Schwarze Schrift auf farblosem Band (matt) Bestellnummer BeschreibungWartung und Reinigung

Unlaminierte Bänder (Länge: 8 m) 9 mm TZ-121 Schwarze Schrift auf farblosem Band TZ-122 Rote Schrift auf farblosem Band TZ-123 Blaue Schrift auf farblosem Band TZ-221 Schwarze Schrift auf weißem Band TZ-222 Rote Schrift auf weißem Band TZ-223 Blaue Schrift auf weißem Band TZ-324 Goldene Schrift auf schwarzem Band TZ-325 Weiße Schrift auf schwarzem Band TZ-421 Schwarze Schrift auf rotem Band TZ-521 Schwarze Schrift auf blauem Band TZ-621 Schwarze Schrift auf gelbem Band TZ-721 Schwarze Schrift auf grünem Band TZ-M21 Schwarze Schrift auf farblosem Band (matt) 6 mm TZ-111 Schwarze Schrift auf farblosem Band TZ-211 Schwarze Schrift auf weißem Band TZ-315 Weiße Schrift auf schwarzem Band TZ-611 Schwarze Schrift auf gelbem Band Bestellnummer Beschreibung 24 mm TZ-N251 Schwarze Schrift auf weißem Band 18 mm TZ-N241 Schwarze Schrift auf weißem Band TZ-N221 Rote Schrift auf weißem Band TZ-N641 Schwarze Schrift auf gelbem Band TZ-PH41 Schwarze Schrift auf Herzdesign (Länge: 4 m) TZ-PF41 Schwarze Schrift auf Fruchtdesign (Länge: 4 m) TZ-PM41 Schwarze Schrift auf Marinedesign (Länge: 4 m) 12 mm TZ-N231 Schwarze Schrift auf weißem Band TZ-N232 Rote Schrift auf weißem Band TZ-N531 Schwarze Schrift auf blauem Band TZ-N631 Schwarze Schrift auf gelbem Band Bestellnummer Beschreibung39 Wartung und Reinigung Laminierte extra stark klebende Bänder (Länge: 8 m) Laminierte extra stark klebende Bänder, speziell geeignet für raue Oberflächen oder schlechte Witterungsbedingungen. 9 mm TZ-N221 Schwarze Schrift auf weißem Band 6 mm TZ-N211 Schwarze Schrift auf weißem Band 3,5 mm TZ-N201 Schwarze Schrift auf weißem Band Bestellnummer Beschreibung 36 mm TZ-S161 Schwarze Schrift auf farblosem Band TZ-S261 Schwarze Schrift auf weißem Band TZ-S661 Schwarze Schrift auf gelbem Band 24 mm TZ-S151 Schwarze Schrift auf farblosem Band TZ-S251 Schwarze Schrift auf weißem Band TZ-S651 Schwarze Schrift auf gelbem Band 18 mm TZ-S141 Schwarze Schrift auf farblosem Band TZ-S241 Schwarze Schrift auf weißem Band TZ-S641 Schwarze Schrift auf gelbem Band 12 mm TZ-S131 Schwarze Schrift auf farblosem Band TZ-S231 Schwarze Schrift auf weißem Band TZ-S631 Schwarze Schrift auf gelbem Band 9 mm TZ-S121 Schwarze Schrift auf farblosem Band TZ-S221 Schwarze Schrift auf weißem Band TZ-S621 Schwarze Schrift auf gelbem Band 6 mm TZ-S111 Schwarze Schrift auf farblosem Band TZ-S211 Schwarze Schrift auf weißem Band TZ-S611 Schwarze Schrift auf gelbem Band Bestellnummer BeschreibungWartung und Reinigung

Laminierte Flexi-Tapes (Länge: 8 m) Laminierte Beschriftungen mit Brother P-touch sehen nicht nur gut aus, sondern sind auch ge- schützt für lange Haltbarkeit. Für die Flexi-Tape-Schriftbänder kommt speziell entwickeltes Material zum Einsatz, das sich unter anderem zum Umkleben/Umwickeln von dünnen Radien oder auch scharfen Kanten eignet. Flexi-Tape-Beschriftungen lassen sich aufgrund ihrer Bandeigenschaften vielseitig nutzen. Sicherheits- und Siegelband (Länge: 8 m) Dieses Band hinterlässt ein Muster, wenn es entfernt wird. Bestellnummer Beschreibung 36 mm TZ-FX161 Schwarze Schrift auf farblosem Band TZ-FX261 Schwarze Schrift auf weißem Band TZ-FX661 Schwarze Schrift auf gelbem Band 24 mm TZ-FX151 Schwarze Schrift auf farblosem Band TZ-FX251 Schwarze Schrift auf weißem Band TZ-FX651 Schwarze Schrift auf gelbem Band 18 mm TZ-FX141 Schwarze Schrift auf farblosem Band TZ-FX241 Schwarze Schrift auf weißem Band TZ-FX641 Schwarze Schrift auf gelbem Band 12 mm TZ-FX131 Schwarze Schrift auf farblosem Band TZ-FX231 Schwarze Schrift auf weißem Band TZ-FX631 Schwarze Schrift auf gelbem Band 9 mm TZ-FX121 Schwarze Schrift auf farblosem Band TZ-FX221 Schwarze Schrift auf weißem Band TZ-FX621 Schwarze Schrift auf gelbem Band 6 mm TZ-FX111 Schwarze Schrift auf farblosem Band TZ-FX211 Schwarze Schrift auf weißem Band TZ-FX611 Schwarze Schrift auf gelbem Band Bestellnummer Beschreibung 18 mm TZ-SE4 Schwarze Schrift auf weißem Band41 Wartung und Reinigung Aufbügelband (Länge: 3 m) Diese Gewebeetiketten können auf andere Textilien aufgebügelt werden. Papierschriftband (Länge: 7 m) Druckkopf-Reinigungskassette Kassette zur Reinigung des P-touch-Druckkopfes. Bestellnummer Beschreibung 18 mm TZ-FA4B Blaue Schrift auf weißem Band 12 mm TZ-FA3 Blaue Schrift auf weißem Band Bestellnummer Beschreibung AL-K251 24 mm Papierschriftband (schwarze Schrift auf weißem Band) Bestellnummer Beschreibung 36 mm TZ-CL6 Reinigungskassette (für ca. 100 Reinigungsvorgänge)Wartung und Reinigung

Problemlösung Lesen Sie die folgenden Hinweise, falls einmal ein Problem bei der Verwendung des Gerätes auf- treten sollte. Problem Mögliche Ursachen Lösungen Das Gerät druckt nicht. Beim Schreiben tritt ein Fehler auf. Die Kabel sind nicht richtig an- geschlossen. Überprüfen Sie den Anschluss der Ka- bel, die Bandkassette, den Gehäusede- ckel und andere Teile des Druckers. Die Bandkassette ist nicht richtig in den Drucker einge- legt. Der Gehäusedeckel ist geöff- net. Streifen erscheinen auf TZ-, HG- oder AL-Bändern. Das Band ist zu Ende. Legen Sie eine neue Bandkassette ein und drücken Sie die Bandvorlauf- und Abschneidetaste. Die EIN/AUS-Taste des Druckers leuch- tet nicht. Das Netzkabel ist nicht richtig angeschlossen. Überprüfen Sie den Netzkabelan- schluss. Wenn das Problem weiter be- steht, wenden Sie sich an den Brother- Vertriebspartner, bei dem Sie das Gerät gekauft haben. Unerwünschte Lini- en werden auf dem Etikett ausgedruckt. Der Druckkopf oder die Druckkopfrollen sind eventu- ell verschmutzt. Reinigen Sie den Druckkopf und die Druckkopfrollen wie auf S. 34 "Druck- kopf und die Druckkopfrollen reinigen" beschrieben. Das Band wird nicht richtig am Bandaus- gabeschlitz ausge- geben. Die Klinge der Schneideein- heit ist eventuell verschmutzt. Reinigen Sie die Schneideeinheit wie auf S. 33 "Klinge der Schneideeinheit reinigen" beschrieben. Das Tintenband trennt sich vom rest- lichen Band. Das Band war beim Einlegen der Kassette nicht richtig ge- spannt. Das bedruckte Band wurde per Hand aus der Kassette gezogen. Legen Sie eine neue Bandkassette ein. "ERROR" wird auf das Band gedruckt. Das Schreiben der RFID-Da- ten ist fehlgeschlagen. Überprüfen Sie, ob irgendwelche Mate- rialien das Schreiben in das RFID-Tag behindern. Klicken Sie dann auf die Schaltfläche zum erneuten Starten der Funktion. Prüfen Sie, ob irgendwelche Gegen- stände die Etikettenausgabe blockieren oder behindern. Klicken Sie dann auf die Schaltfläche zum erneuten Starten der Funktion.43 Wartung und Reinigung Lagern des Gerätes Falls Sie das Gerät für längere Zeit nicht benutzen möchten, sollten Sie das Gerät zu Ihrer Sicher- heit vom Stromnetz trennen. Software entfernen Die Schritte zum Entfernen der Software sind je nach Betriebssystem unterschiedlich. Lesen Sie die Dokumentation zu Ihrem Betriebssystem, um ausführliche Anweisungen zu erhal- ten. P-touch Editor 4.2 Druckertreiber RL-700S Runtime Library RFID-Beispielanwendungen RL-700S SDKTechnische Daten

Technische Daten Funktion Beschreibung Anzeige LED-Anzeigen (blau und rot) Drucken Druckmethode Thermotransfer-Laminierung/Thermodruck Druckkopf 360 dpi / 384 Druckpunkte Auflösung TZ-, SZ- oder AL-Bänder: 360 dpi HG-Bänder, Modus für höhe Auflösung: 360 x 720 dpi (in Einzugs- richtung) Druckge- schwindigkeit TZ-, SZ- oder AL-Bänder: 20 mm/Sekunde HG-Band, Modus für hohe Geschwindgkeit: bis zu 40 mm/Sekunde Maximale Brei-

27,1 mm Schnittstelle USB (Ver. 2.0, Full speed) Netzanschluss 220-240 V (Wechselstrom) 50/60 Hz (mit Netzadapter) Leistungsauf- nahme Drucken Ca. 30 W Bereitschaft Ca. 2 W Lesen Ca. 2,5 W Abmessungen 135 mm (B) x 190 mm (T) x 130 mm (H) Gewicht Ca. 1,5 kg Schneidevorrichtung Voll- und Halbschnitt

*1. Lebensdauer von 30.000 Schnitten bei Verwendung des Vollschnitts und 20.000 Schnitten bei Verwendung des Halbschnitts. *2. Halbschnitt wird nur für laminierte Bänder verwendet. RFID-Module Frequenzband 13,56 MHz Unterstütztes RFID I-Code SLI

*3. I-CODE SLI ist ein eingetragenes Warenzeichen von NXP Semiconductors (früher Philips Se- miconductors). *4. I-Code SLI entspricht den Standards ISO/IEC 15693 und 18000-3. Temperatur/Luftfeuchtigkeit beim Betrieb 10 °C - 35 °C, 20 % - 80 %45 Technische Daten Systemvoraussetzungen Wenn auf dem PC Microsoft .NET Framework 2.0 nicht installiert ist, wird dieses Programm automatisch installiert. Dazu sind zusätzliche 300 MB freier Speicherplatz auf der Festplatte erforderlich. Funktion Beschreibung Betriebssystem Microsoft

2000 Professional (SP4 oder neuer) / Windows

• Siehe auch die Microsoft

-Richtlinien in Bezug auf die mi- nimalen Hardware-Anforderungen für jedes Betriebssys- tem.

• Zur Verwendung der Beispielanwendungen benötigen Sie den Internet Explorer

Schnittstelle USB-Anschluss (USB 1.1 oder höher) Festplatte 70 MB oder mehr freier Speicherplatz (zur Installation aller Optionen) Speicher Microsoft

2000 Professional (SP4 oder neuer), Windows

: mindestens 512 MB Bildschirm SVGA, 16-Bit-Farbe oder höher Andere CD-ROM-Laufwerk Software kompatibel mit Microsoft

2000/2002/2003/2007 Software kompatibel mit Beispielanwendungen (Produktetikett) Microsoft
