GEBRUIKSAANWIJZING Neo 360 SL Osann

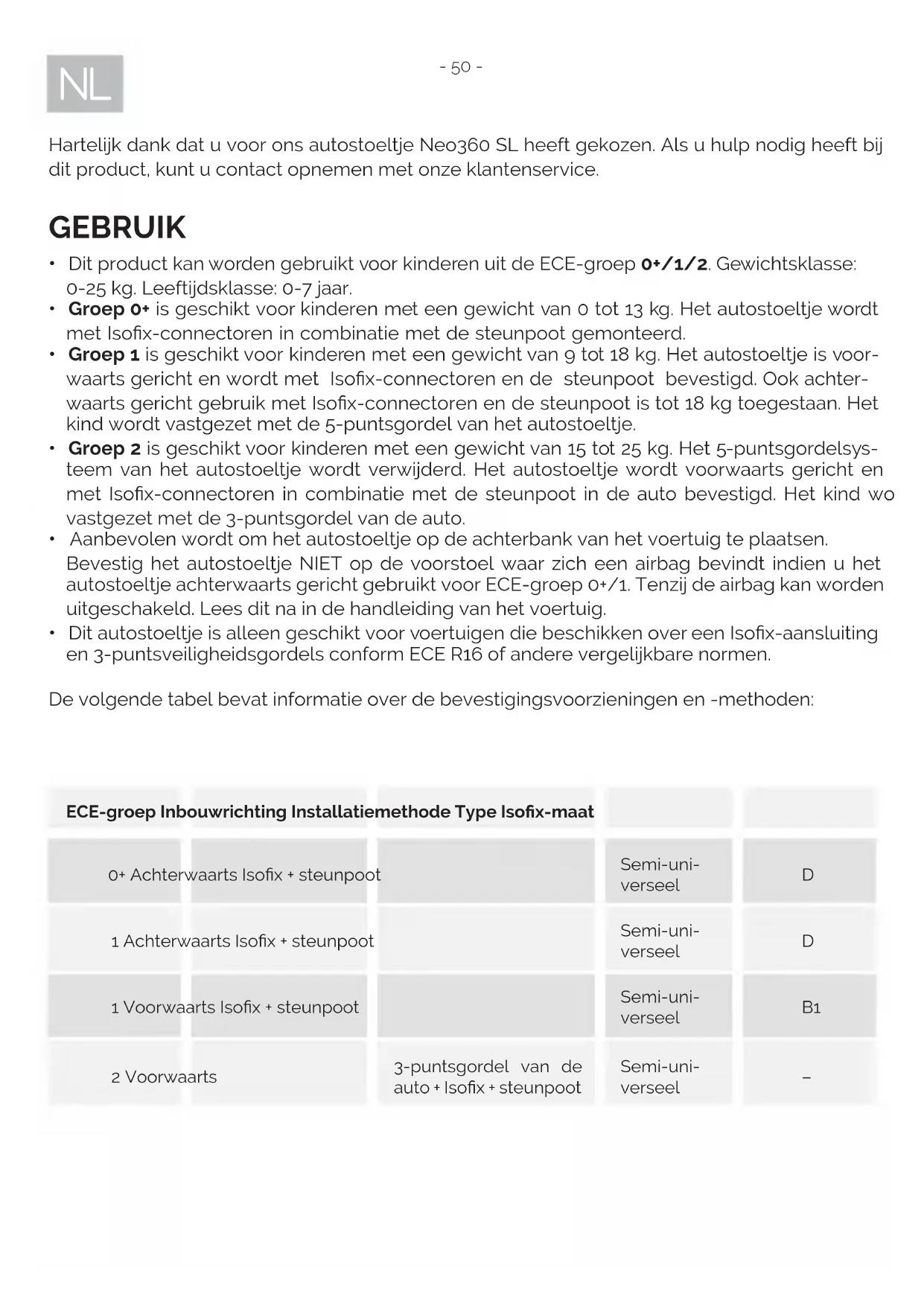

Hartelijk dank dat u voor ons autostoeltje Neo360 SL heeft gekozen. Als u hulp nodig heeft bij dit product, kunt u contact opnemen met onze klantenservice. GEBRUIK

• Dit product kan worden gebruikt voor kinderen uit de ECE-groep 0+/1/2. Gewichtsklasse: 0-25 kg. Leeftijdsklasse: 0-7 jaar.

• Groep 0+ is geschikt voor kinderen met een gewicht van 0 tot 13 kg. Het autostoeltje wordt met Isox-connectoren in combinatie met de steunpoot gemonteerd.

• Groep 1 is geschikt voor kinderen met een gewicht van 9 tot 18 kg. Het autostoeltje is voor- waarts gericht en wordt met Isox-connectoren en de steunpoot bevestigd. Ook achter- waarts gericht gebruik met Isox-connectoren en de steunpoot is tot 18 kg toegestaan. Het kind wordt vastgezet met de 5-puntsgordel van het autostoeltje.

• Groep 2 is geschikt voor kinderen met een gewicht van 15 tot 25 kg. Het 5-puntsgordelsys- teem van het autostoeltje wordt verwijderd. Het autostoeltje wordt voorwaarts gericht en met Isox-connectoren in combinatie met de steunpoot in de auto bevestigd. Het kind wordt vastgezet met de 3-puntsgordel van de auto.

• Aanbevolen wordt om het autostoeltje op de achterbank van het voertuig te plaatsen. Bevestig het autostoeltje NIET op de voorstoel waar zich een airbag bevindt indien u het autostoeltje achterwaarts gericht gebruikt voor ECE-groep 0+/1. Tenzij de airbag kan worden uitgeschakeld. Lees dit na in de handleiding van het voertuig.

• Dit autostoeltje is alleen geschikt voor voertuigen die beschikken over een Isox-aansluiting en 3-puntsveiligheidsgordels conform ECE R16 of andere vergelijkbare normen. De volgende tabel bevat informatie over de bevestigingsvoorzieningen en -methoden: ECE-groep Inbouwrichting Installatiemethode Type Isox-maat 0+ Achterwaarts Isox + steunpoot Semi-uni- verseel

• Dit is een semi-universeel kinderbeveiligingssysteem. Het voldoet aan Verordening UN 44/04 en mag uitsluitend worden gebruikt in voertuigen die zijn opgenomen in de bijge- voegde lijst met goedgekeurde voertuigen.

• Het is uitsluitend geschikt voor voertuigen met vaste of automatische gordels met 3-punts- veiligheidsgordels die voldoen aan de verordening UN/ECE nr. 16 (of een vergelijkbare norm). Informatie over het Isox-kinderbeveiligingssysteem (groep 0+/1)

• Dit is een Isox-kinderbeveiligingssysteem. Het is goedgekeurd in overeenstemming met de verordening 44/04 in de geldende versie voor algemeen gebruik in voertuigen die zijn uitgerust met een Isox-verankeringssysteem.

• Het past in voertuigen met posities die zijn toegestaan als ISOFIX-posities (zoals in de ge- bruikershandleiding van het voertuig staat beschreven); dit hangt af van de categorie van het autostoeltje en de bevestigingsmethode.

• De gewichtsklassen en Isox-klassen waarvoor het product is goedgekeurd, zijn: Groep 1, D & B1 en groep 0+, D. Neem bij twijfel contact op met de fabrikant van het autostoeltje of de dealer.- 52 - WAARSCHUWING

• Lees deze handleiding voor gebruik zorgvuldig door en bewaar de handleiding voor later gebruik om de veiligheid van uw kind te waarborgen. Niet-inachtneming van de aanwijzingen in deze handleiding kan leiden tot ernstig letsel bij uw kind.

• Het autostoeltje kan met het eigen 5-puntsgordelsysteem alleen voor kinderen onder een lichaamsgewicht van 18 kg worden gebruikt (groep 0+ en groep 1).

• Het autostoeltje kan NIET met het 5-puntsgordelsysteem voor kinderen vanaf een lichaams- gewicht van 18 kg worden gebruikt (groep 2).

• Het autostoeltje kan met de Isox-bevestiging en de steunpoot voorwaarts en achterwaarts gericht worden ingebouwd. Belangrijk: Niet voorwaarts gericht inbouwen tot het lichaams- gewicht van het kind ten minste 9 kg is.

• Voor Isox-montage: Lees de handleiding van de autofabrikant door.

• Gebruik geen andere dragende contactpunten dan de in de handleiding beschreven en in het kinderbeveiligingssysteem aangeduide contactpunten.

• Gebruik dit autostoeltje niet in huis. Het autostoeltje is niet bedoeld voor thuisgebruik en mag daarom alleen in een auto worden gebruikt.

• Laat uw kind op geen enkel moment zonder toezicht in het stoeltje.

• Bevestig het achterwaarts gerichte autostoeltje niet op de voorstoel met airbag. Dit kan leiden tot dodelijk of ernstig letsel.

• Het autostoeltje moet worden vervangen als het bij een ongeval is blootgesteld aan sterke belastingen.

• Om veiligheidsredenen moet het autostoeltje ook in de auto zijn bevestigd als uw kind niet op het autostoeltje zit.

• Zorg er altijd voor dat alle bevestigingspunten die het autostoeltje in de auto bevestigen goed vastzitten en dat alle gordels die het kind beveiligen zijn aangepast aan het lichaam van het kind. Controleer bovendien dat de gordels niet gedraaid zijn.

• Bagage of andere voorwerpen die bij een botsing letsel kunnen veroorzaken, moeten correct worden vastgezet.

• De starre voorwerpen en kunststof onderdelen van een kinderbeveiligingssysteem moeten zo zijn geplaatst en geïnstalleerd dat ze bij dagelijks gebruik niet door een beweegbare zit- ting of een portier kunnen worden ingeklemd.

• Het is belangrijk dat de lage gordels het bekken goed vasthouden. Om valrisico te voorko- men, moet uw kind altijd gordels omhebben.

• Het is gevaarlijk om zonder toestemming van de verantwoordelijke instantie wijzigingen of aanvullingen aan het product aan te brengen. Niet-inachtneming van de installatieaanwijzin- gen van de fabrikant van het kinderbeveiligingssysteem leidt eveneens tot gevaren.

• Dit autostoeltje is ontworpen voor baby's en kinderen met een gewicht tot 25 kg. Overbelast het autostoeltje nooit door meer dan één kind of aanvullende lasten erin te vervoeren.

• Het kinderbeveiligingssysteem mag niet zonder de bekleding worden gebruikt.

• De bekleding mag niet worden vervangen door bekleding die niet door de fabrikant wordt aanbevolen, omdat deze een vast onderdeel van de beveiliging is. NL- 53 -

Vooraanzicht Achteraanzicht Verstelbare hoofdsteun Comfort-inlegstuk Gordelslot Gordelverstelling Draaihendel Beugel voor schouder- kussen Isox- verbindingsstuk Zitschaal Schouderkussen Schoudergordel Hendel voor hoekver- stelling Hoofdsteunverstelling Schoudergordel Isox-connector- knoppen voor lengteverstelling en losmaken Kussen gordelslot Zijdelingse bescher- ming Steunpoot Steunpoot-indicator Knop om de hoogte van de steunpoot te verstellen Inbrenghulpen voor Isox-verbindings- stukken- 54 -

Hellingshoek van het autostoeltje instellen

• Bedien met één hand de hendel voor hoekverstel- ling onderaan aan de voorkant van de zitschaal.

• Houd met de andere hand de rugleuning van de zitschaal naar achteren en stel de hoek in.

• Als het autostoeltje achterwaarts gericht wordt gebruikt, plaats het dan altijd in de maximale lig- stand. (Positie 4)

• In de voorwaarts gerichte positie (vanaf 9 kg li- chaamsgewicht) kan elk van de drie mogelijke hel- lingshoeken (positie 1 + 2 + 3) worden geselecteerd. Autostoeltje draaien

• Trek met één hand aan de hendel aan de voorkant van de stoel en draai de zitschaal met de ande- re hand. De hendel kan worden losgelaten bij het draaien van de zitschaal.

• Het stoeltje beschikt over vier vergrendelposities: op 90, 180, 270 en 0 van 360 graden ten opzichte van de basis. De zitschaal klikt hoorbaar vast wan- neer deze op een van deze posities wordt gedraaid.

• De posities 1 + 2 + 3 zijn alleen bestemd voor ge- bruik in de rijrichting. Positie 4 is uitsluitend be- stemd voor gebruik tegen de rijrichting in. Positie 4 wordt automatisch ingesteld wanneer het auto- stoeltje in positie 1 in de rijrichting wordt geplaatst en vervolgens 180 graden wordt gedraaid. Alleen voorwaarts gericht Alleen achterwaarts gericht90°270°0/360° 180° 4, 3 2 1- 55 -

• Om de gordel los te maken, drukt u met één hand op de knop voor de gordelverstelling aan de voor- kant.

• Pak met de andere hand het gordelslot met de gordels vast en maak het los.

• Als uw kind de gordel om heeft, trekt u aan het ver- stellipje om de gordel strak te trekken. Zorg er altijd voor dat de riemen zo zijn afgesteld dat ze op de schouders van het kind rusten. Hoofdsteun instellen

• Maak de gordel los en trek aan de hendel aan de voorzijde van de hoofdsteun totdat deze op de ge- wenste hoogte is.

• Laat de hendel los en controleer of de hoofdsteun is vergrendeld. Gordel openen/sluiten

• Om de gordel los te maken, drukt u op de rode knop van het gordelslot en trekt u beide gespton- gen eruit.

• Om de gordel vast te maken, plaatst u eerst de twee gesptongen naast elkaar en duwt u ze dan samen in het gordelslot.- 56 -

• Schuif de rode inbrenghulpen door de gleuf in het kussen tussen rugleuning en zitting en in de Iso- x-houders.

• De platte kant moet naar beneden zijn gericht. Deze stap is niet vereist als de auto al vast geïn- stalleerde inbrenghulpen heeft.

• Druk op de knoppen van de Isox-verbindings- stukken aan beide zijden om ze te verlengen.

• Steek de Isox-verbindingsstukken in de inbreng- hulpen en druk ze verder tot deze hoorbaar vast- klikken.

• De indicatoren aan beide kanten worden alleen groen als de verbindingen tot stand zijn gebracht. Druk het autostoeltje tegen de rugleuning tot het stabiel staat. Steunpoot

• Klap de steunpoot onder het autostoeltje uit.

• Druk op de knop voor de hoogteverstelling van de steunpoot en zorg ervoor dat deze stabiel in de voetruimte van uw auto staat.

• Controleer of de indicator op de steunpoot groen is. Comfort-inlegstuk tot max. 13 kg Baby-inlegstuk (onder comfort-inlegstuk) tot max. 9 kg Comfort-inlegstuk & baby-inlegstuk- 57 - Gordelsysteem verwijderen

• Maak het gordelsysteem los, zodat de metalen beugel aan de achterkant van het autostoel- tje te voorschijn komt. (Afb. 1)

• Haal de schoudergordels uit de metalen beugel aan de achterkant van het autostoeltje en voer deze door het autostoeltje naar voren. (Afb. 2)

• Verwijder de schouderkussens, de gesptongen en het kussen voor het gordelslot.

• Het gordelslot kunt u onder de stoelbekleding in de daarvoor voorziene uitsparing opbergen. (Afb. 3)

• Vouw de schoudergordels samen, zodat deze achter de stoelbekleding in de uitsparing van de rugleuning kunnen worden opgeborgen. (Afb. 4)

• Berg alle verwijderde onderdelen goed op.

1) Groep 0+/1 (achterwaarts gericht)

(Voor kinderen met een gewicht van 0 tot 18 kg)

2. Klap de steunpoot uit.

3. Schuif de Isox-connectoren naar de Isox-verbindingsstukken op de stoel van de auto en

laat ze vastklikken.

4. Duw het autostoeltje stevig tegen de rugleuning van de stoel. Zorg ervoor dat beide Iso-

x-indicatoren groen zijn.

5. Druk op de knop voor de hoogteverstelling van de steunpoot en zorg ervoor dat deze sta-

biel in de voetruimte van uw auto staat.

6. Controleer of de indicator op de steunpoot groen is.

7. Stel het autostoeltje in de maximale ligpositie in en draai het zo dat het achterwaarts gericht

staat in de zitpositie 4.

8. Om uw kind comfortabel in het zitje te plaatsen, draait u het autostoeltje in de richting van de autodeur.

9. Maak de gordelgesp van het autostoeltje los en leg de gordels aan de buitenkant van het

10. Plaats uw kind in het autostoeltje.

11. Stel de hoogte van de hoofdsteun zo in dat de schoudergordel vrij blijft.

12. Sluit de gordelgesp weer tot u een klik hoort.

13. Trek aan het voorste verstellipje om de gordels strak te trekken. Let erop dat de gordels

14. Draai het autostoeltje naar de achterwaarts gerichte positie. Controleer of het autostoeltje

in deze positie is vastgeklikt.- 59 -

2) Groep 1 (voorwaarts gericht)

(Voor kinderen met een gewicht van 9 tot 18 kg)

2. Klap de steunpoot uit.

3. Schuif de Isox-connectoren naar de Isox-verbindingsstukken op de stoel van de auto en

laat ze vastklikken.

4. Duw het autostoeltje stevig tegen de rugleuning van de stoel. Zorg ervoor dat beide Iso-

x-indicatoren groen zijn.

5. Druk op de knop voor de hoogteverstelling van de steunpoot en zorg ervoor dat deze sta-

biel in de voetruimte van uw auto staat.

6. Controleer of de indicator op de steunpoot groen is.

7. Het autostoeltje heeft drie instelbare zitposities in de rijrichting.

8. Om uw kind comfortabel in het zitje te plaatsen, draait u het autostoeltje in de richting van de autodeur.

9. Maak de gordelgesp van het autostoeltje los en leg de gordels aan de buitenkant van het

10. Plaats uw kind in het autostoeltje.

11. Stel de hoogte van de hoofdsteun zo in dat de schoudergordel vrij blijft.

12. Sluit de gordelgesp weer tot u een klik hoort.

Trek aan het voorste verstellipje om de gordels strak te trekken. Let erop dat de gordels niet zijn gedraaid.

14. Draai het autostoeltje naar de voorwaarts gerichte positie. Controleer of het autostoeltje in

deze positie is vastgeklikt. BELANGRIJK: GEBRUIK HET AUTOSTOELTJE NIET IN DE RIJRICHTING ALS HET GEWICHT VAN HET KIND NIET MEER BEDRAAGT DAN 9 KG.- 60 -

3) Groep 2 (voorwaarts gericht)

(Voor kinderen van 15 tot 25 kg)

1. Volg de montagestappen 1 tot 6 van punt 2 (groep 1, voorwaarts gericht).

2. Haal de diagonale gordel van de 3-puntsgordel van de auto door de gordelgeleiding aan de

hoofdsteun van het autostoeltje.

3. Om uw kind comfortabel in het zitje te plaatsen, draait u het autostoeltje in de richting van

4. Plaats uw kind in het autostoeltje.

5. Stel de hoogte van de hoofdsteun zo in dat het hoofd van het kind volledig in de h o o fd-

steun rust en de diagonale gordel door de gordelgeleiding ter hoogte van de schouders van het kind naar buiten komt.

6. Draai het autostoeltje naar de voorwaarts gerichte positie. Controleer of het autostoeltje in

deze positie is vastgeklikt.

7. Sluit nu de gordelgesp van de 3-puntsgordel van de auto tot u een klik hoort.

8. Trek aan de diagonale gordel om deze strak te trekken. Let erop dat de gordels niet zijn

9. Het autostoeltje heeft drie instelbare zitposities in de rijrichting.

REINIGING Bij de ontwikkeling van dit product is aandacht besteed aan veiligheid, comfort en functio- naliteit. Neem de tijd om deze gebruiksaanwijzing grondig te lezen alvorens het product te gebruiken en bewaar de gebruiksaanwijzing voor toekomstige raadpleging. Om ervoor te zorgen dat uw autostoeltje lang in goede staat blijft, mag u het niet schoonmaken met oplosmiddelen, schuurmiddelen of agressieve schoonmaakmiddelen. Controleer de stof en de naden na het wassen altijd op beschadigingen. Was de bekleding altijd precies zoals is aangegeven op het etiket (zie hieronder). ONDERHOUD Controleer het product regelmatig op mogelijke schade. Gebruik geen beschadigd product en houd het buiten het bereik van kinderen. Neem bij verdere vragen contact op met de Osann-klantenservice via het telefoonnummer +49 (0) 7731/970077. NIET bleken Drogen in de droogtrom- mel op lage temperatuur Bij 30°C wassen met een pro- gramma voor jne was NIET strijken NIET chemisch reinigen
