GEBRUIKSAANWIJZING XC170i DKN

Gebruik enkel de originele onderdelen.

Verifieer aan de hand van de onderdelenlijst of er geen onderdelen ontbreken of beschadigd zijn vooraleer de montage aan te vatten. Gebruik het juiste gereedschap bij de montage.
▶ Plaats het apparaat op een vlakke droge ondergrond en zeker Niet in een vochtige omgeving.
Dit apparaat kan enkel binnenshuis gebruikt worden. Het is een klasse HC (thuisgebruik) toestel en enkel geschickt voor gebruik voor particulier thuisgebruik waar de toegang tot het toestel worden geregeld door de eigenaar (of de persoon die de wettelijkke verantwoordelijkheid draagt).
Verwijder alle objecten binnen een straal van 2 meter van de machine vooraleer u begint te oefenen.
De vrije ruimte rondon de machine mag Niet minder dan 0,6 meter bedragen in de richting van waaruit men het toestel gebruikt. De vrije ruimte moet ook ruimte bieden voor een eventuele noodstop.
Controller alle moeren en bouten vooraleer U begint te oefenen. We raden U eveneens aan dit op regelmatige basis te blijven controleren.
Gebruik enkel originele onderdelen voor het onderhoud en bij eventuele herstellingen.
Reinig Uw apparaat met een weinig vochtige doeK. Vermijd het gebruik van detergenten.
Vergewis U ervan dat de montage compleet afgewerkt is conform Zo handleiding Vooraleer U begint te oefenen.
Een aantal onderdelen zichn voorzien van regelbare posities naargelang de gebruiker: respecteer de opgegeven maxima.
Dit toestel is ontworpen voor een probleemloos gebruik gedurende een langeperiode, kijk alle bouten en moeren zorgvuldig na en geef de bewegende onderdelen regelmatig een smeerbeurt.
Houd het toestel buiten het bereik van kinderen
▶ Draag geen losse kleding, deze kan verstrikt raken:tussen de bewegende onderdelen

Oefen nooit 45 minutes voor u gaat eten en/of 1aar na het eten.
Gebruikerslimiet: 135~kg

WAARSCHUWING! Raadpleeg uw arts voordat u begint met een trainingsprogramma.

Hij/zij kan adviseren over de aard en intensiteit van de training.

WAARSCHUWING! Dit apparaat is nicht geschikt voortherapeutische noch voor medische doeleinden.

WAARSCHUWING! Te veel oefenen kan leiden tot ernstig letsel of zelfs de dood.

WAARSCHUWING! In geval van duizeligheid, misselijkheid, bijn op de borst of andere abnormale symptomen: ONMIDDELLIJK STOPPEN MET TRAINEN EN ZONDER VERTRAGING EEN ARTS RAADPLEGEN.

WAARSCHUWING! Ongepast gebruik van deze toestel onder invloed van drugs of alcohol, kan leiden tot ernstig letsel of de dood.

WAARSCHUWING! Om eventuele risico's te vermijden is het aan te raden uwuisarts teraadplegen Alvorens u start met oefenen, zeker wanner u gedurende een langereperiode geen fysieke inspanningen heeft geleverd. Dit is vooral belangrijk voor Personen ouder dan 35 of personen met gekende gezondheidsproblemen.

Deze handleiding kan enkel gebrukt worden als leidraad.
- De leverancier kan nicht verantwoordelijk gehonden worden voor eventuele fouten bij de vertaling noch voor eventuele veranderingen in de technische specificaties.
DKN-Technology IS NIET VERANTWOORDELijk VOOR PERSOONLIJK LETSEL OF MATERIELE SCHADE DOOR OF GERELATEERD AAN HET GEBRUIK VAN DIT TOESTEL.

AVISO DE SEGURANÇA IMPORTANTE:

Deze Crosstrainer is uitgerust met onderhoudsvrije lagers. Wrijving kan darüber een belangrijke rol spelen bij de levensduur van uw Crosstrainer. Daarom raden wij een periodieke inspectie en een drie maandelijkke smering van de zwenkgewrichten aan.

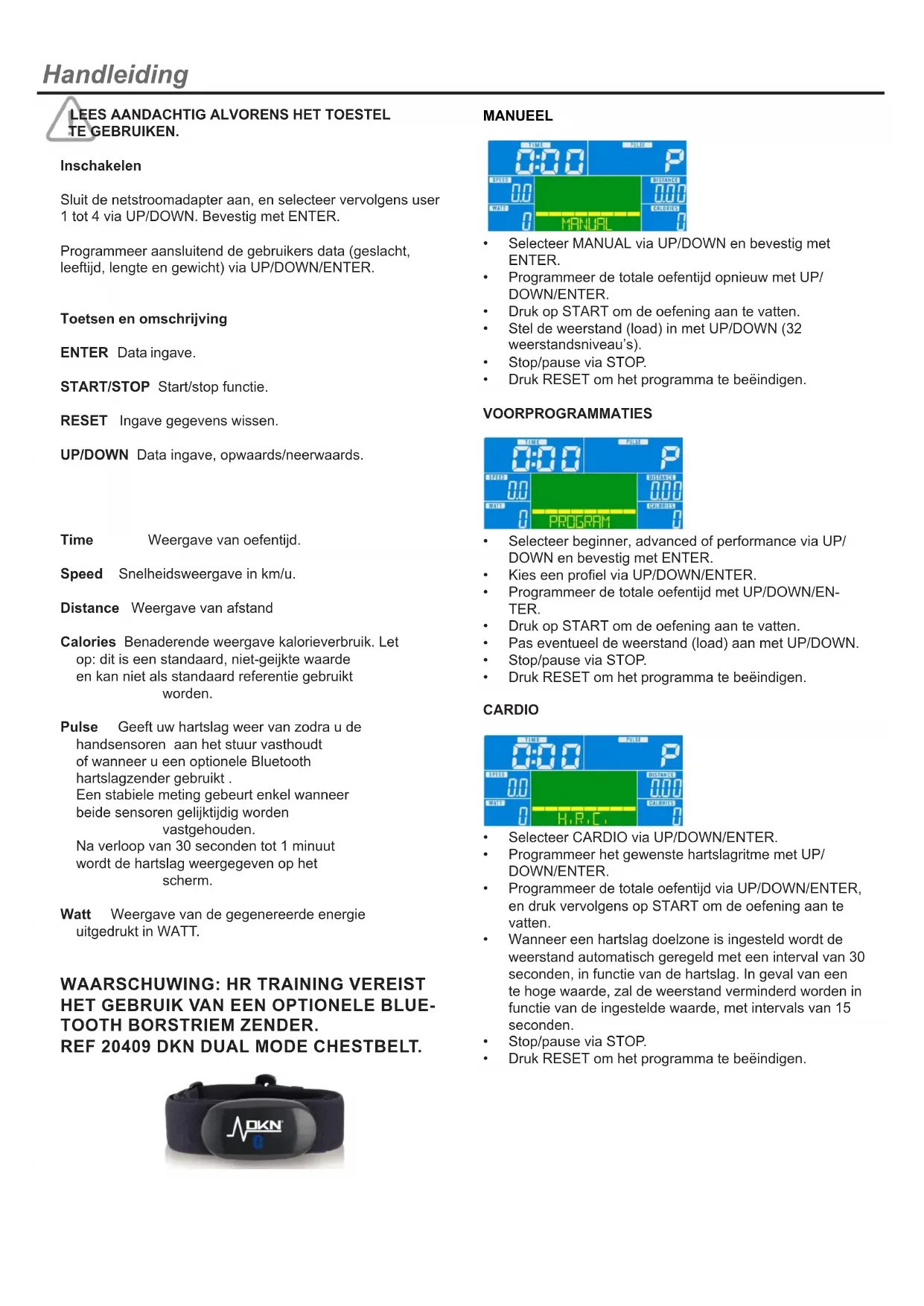

Sluit de netstroomadapter aan, en selecteer verwolgens user 1 tot 4 via UP/DOWN. Bevestig met ENTER.

Programmeer aansluitend de gebruikers data (geslacht, leeftijd, lenghte en gewicht) via UP/DOWN/ENTER.

Toetsen en omschrijving

ENTER Data ingave.

START/STOP Start/stop functie.

RESET Ingave gegevens wissen.

UP/DOWN Data ingave, opwaards/neerwaards.

Time Weergave van oefentijd.

Speed Snelheidsweergave in km/u.

Distance Weergave van afstand

Calories Benaderende weergave kalorieverbruik. Let op: dit is een standard, nicht-geijke waarde en kan nicht als standard referentie gebruikt worden.

Pulse Geeft uw hartslag wee van zodra u de
handsensoren aan het stuur vasthoudt
of wanner u een optionele Bluetooth
hartslagzender gezrukt.
Een stabiele meting gebeurt enkel wanner
beide sensoren gelijktijdig worden
vastgehonden.
Na verloop van 30 seconden tot 1 minuut
wordt de hartslag weergegeven op het
scherm.

Watt Weergave van de gegenereerde energiauitgedrukt in WATT.

WAARSCHUWING: HR TRAINING VEREIST HET GEBRUIK VAN EEN OPTIONELE BLUE TOOTH BORSTRIAM ZENDER. REF 20409 DKN DUAL MODE CHESTBELT.

MANUEEL

• Selecteer MANUAL via UP/DOWN en bevestig met ENTER.
  Programmeer de totale oefentijd opnieuw met UP/DOWN/ENTER.
  Druk op START om de oefening aan te vatten.
  Stel de waarstand (load) in met UP/DOWN (32,) weerstandsniveau's).
• Stop/pause via STOP.
• Druk RESET om het programme tebeeindigen.

VOORPROGRAMMATIES

• Selecteer beginner, advanced of performance via UP/DOWN en bevestig met ENTER.
  Kies een profiel via UP/DOWN/ENTER.
  Programmeer de totale oefentijd met UP/DOWN/ENTER.
  Druk op START om de oefening aan te vatten.
• Pas eventueel de waarstand (load) aan met UP/DOWN.
• Stop/pause via STOP.
• Druk RESET om het programme tebeeindigen.

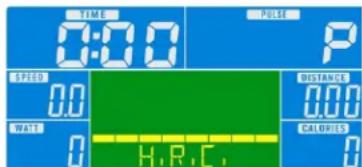

CARDIO

• Selecteer CARDIO via UP/DOWN/ENTER.
  Programmeer het gewenste hartslagritme met UP/DOWN/ENTER.
• Programmeer de totale oefentijd via UP/DOWN/ENTER, en druk verwolgens op START om de oefening aan te vatten.
• Wonneer een hartslag doelzone is ingesteld worden de waarstand automatisch geregeld met een interval van 30 seconden, in functie van de hartslag. In geval van een te hoge waarde, za de waarstand verminderd worden in functie van de ingestelde waarde, met intervals van 15 seconden.
• Stop/pause via STOP.
• Druk RESET om het programme tebeeindigen.

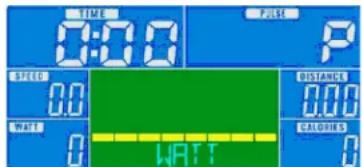

WATT PROGRAMMA

• Selecteer WATT via UP/DOWN/ENTER.
• Programmeer het gewenste energieniveau voor elk segment met UP/DOWN/ENTER.
• Programmeer de totale oefentijd via UP/DOWN/ENTER, en druk verzolgens op START om de oefening aan te vatten.
• Wonneer een energieniveau is ingesteld worden de waarstand automatisch geregeld met een interval van 30 seconden, in functie van het,aantal gegenerde Watt. In geval van een te hove waarde, za de waarstand verminderd worden in functie van de ingestelde waarde, met intervals van 15 seconden.
• Stop/pause via STOP.
• Druk RESET om het programme tebeeindigen

Mocht U nog verdere vragen hebben, contacteer dan de klantendienst via www.dkn-technology.com.

Hartslaglezing via deze computer is een benaderende nicht geijke waarde, en mag nicht als leidraad aangewend worden in een cardio-gerelateerde therapie.

IN GEVAL VAN DUIZELIGHEID, MISSELIJKHEID, PIJN OP DE BORST OF ANDERE ABNORMALE SYMPTOMEN: ONMIDDELLIJK STOPPEN MET TRAINEN EN EEN ARTS RAADPLEGEN ZONDER VERTRAGING.

Deze handleiding kan enkel gebrukt worden als leiddraad. De fabrikant kan nicht verantwoordelijk gehonden worden voor eventuele fouten bij de vertaling noch voor eventuele veranderingen in de technische specificaties.

OM EVENTUELE RISICO'S TE VERMIJDEN IS HET AAN TE RADEN UW HUISARTS TE RAADPLEGEN ALVORENS U START MET OEFENEN, ZEKER WANNEER U GEDU-RENDE EEN LANGERE PERIODE GEEN FY-SIEKE INSPANNINGEN HEEFT GELEVERD. DIT IS VOORAL BELANGRIJK VOOR MENSEN OUDER DAN 35 OF MENSEN MET GEKENDE GEZONDHEIDSPROBLEMEN.

De fabrikant is nicht verantwoordelijk voor persoonlijk letsel of materièle schade door of via het gebruik van dit product.

Herzfrequenzmessung - Heart Rate - Frecuencia Cardiaca - Frquence Cardiaque Frequenza Cardiaca - Hartslaglezing - Batimento Cardiaco

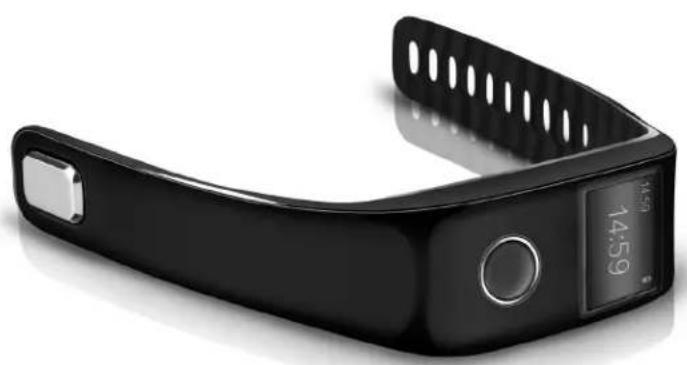

Deze console is compatibel met de DKN Cardio Connect Bluetooth hartslag polshorloge.

De Cardio Connect is nicht alleen een 'stand-alone' hartslagmeter die zonder borstband functioneert, maar besteht eveneens de eigenschappen van een geavanceerde fitness tracker. De Cardio Connect registreert het,aantal stappen, afgelegde afstand, verbrande calorieen, en kan,zelfs uw slap stadia meten.

De monitor zich functioneert als een stand-alone unit, dus geenoodzaak om uw smartphone mee te nemen terwijl u gaat sporten.

De display is gemakkelijk te lezen, weegt slechts 21 gram en pauit met elk Bluetooth Smart-apparaat dat draait op IOS7.0 of Android 4.3 (of hoger). Dit alles in een stijlvol ultra-dun profiel, met waterdichte verpakking.

Kenmerken van coaching App:

Beweging, slaap en hartslag.
In steps sunt u het aantal stappen, calorieen, afstand en actieve vrijd registrareren, of historiek raadplegen.
In Sleep kurz u de kwaliteit en duur van de slaap registeren, of historiek raadplegen.

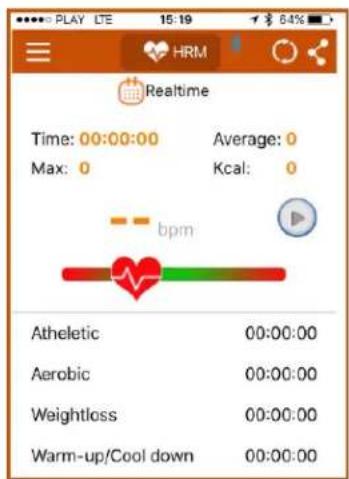

In HRM kunt u real-time hartslag lezen.

Kundendienst.

Mocht u hulp nodig hebben met betrekking tot dit product, verzamel dan de volgende informatatie en neem contact met ons op met onderstaande gegevens:

• Product Nr - kurz u vinden op het productlabel
• Originele aankoopdatum
• Plaats van aankoop
• Informatie over gebruiksvoorwaarden
• Precieze beschrijving van het probleem of defect.

BELANGRIJK!! - Bewaar uw kassabon, DKN-Technology Customer Care kan een kopij van uw aankoopbewijs vragen om eventuele garantie te valideren.

Garantiedekking begint vanaf de datum op het aankoopbewijs.

De beste manier om ons te contacteren is via www.dkn-technology.com.

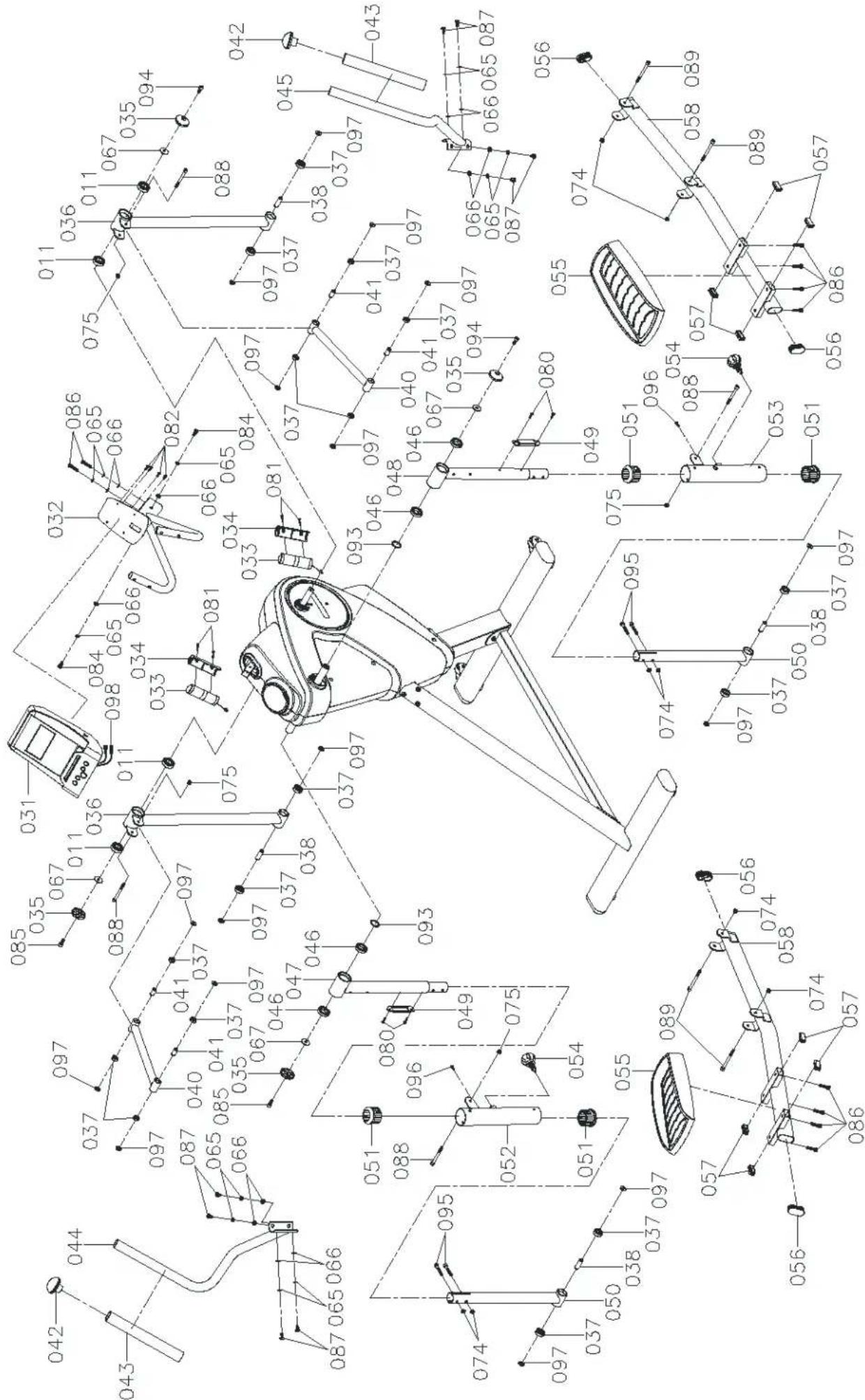

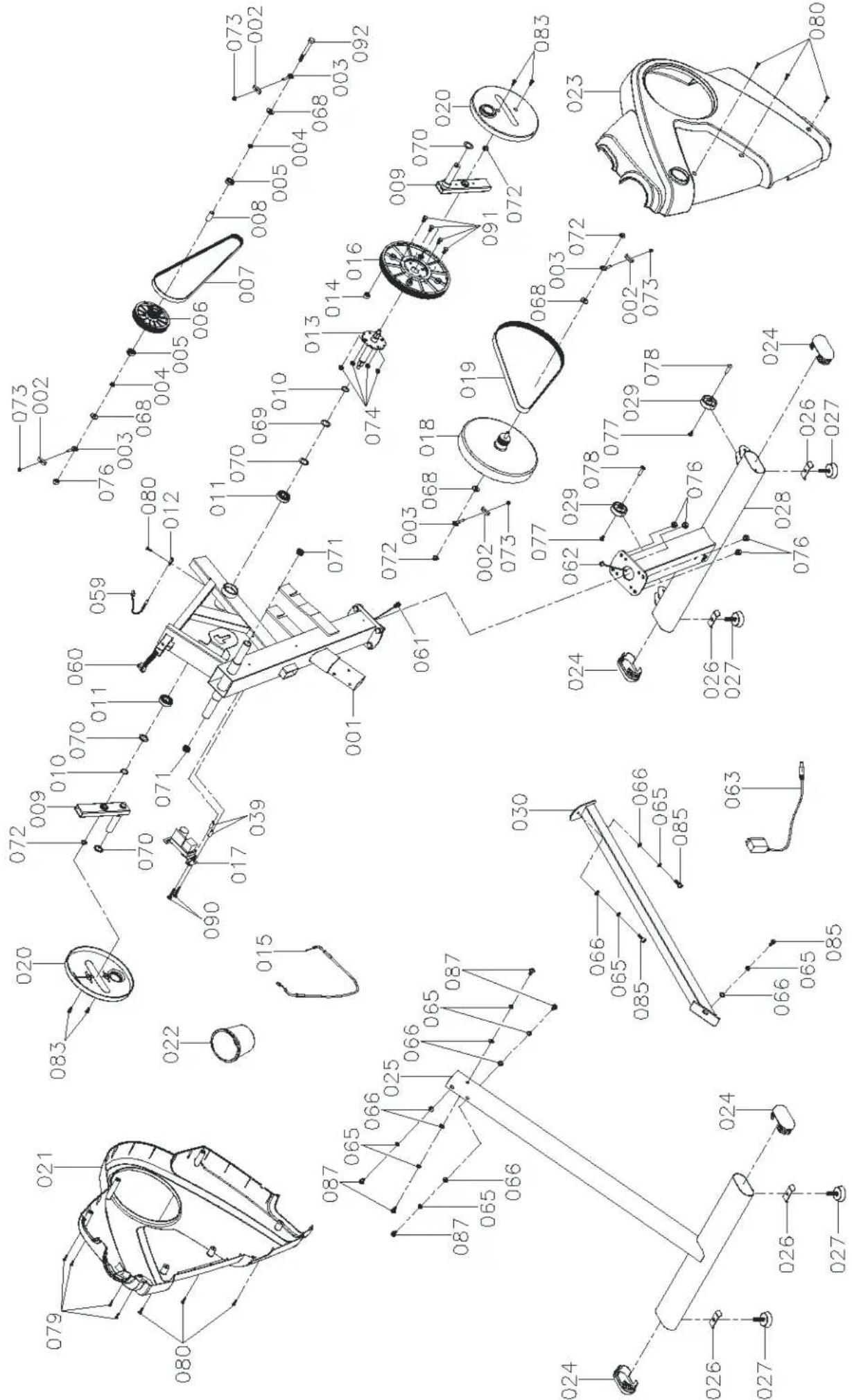

No.	Item		Q'ty		No.	Item
1	Main	Frame	1		50	Telescoping	Bar
2	Tension Bracket	4 51 Connection Plug (60x38) 4
3	Eye Bolt	4 52 Left Adjustment Tube 1
4	Spacer (10x14x5mm)		2	53	Right Adjustment Tube	1
5	Bearing	(6000)	2		54	Pull Pin	2
6	Pulley	(120-42mm)	1		55	Pedal	2
7	Belt (1092J6)	1 56 Oval Plug (30x60)	4
8	Spacer (10x14x32mm)	1 57 Square Plug (20x40)			8
9	Crank		2		58	Pedal Support Arm	2
10	C-Ring		2		59	Sensor Wire	1
11	Bearing (6004)		6		60	Upper Connection Wire	1
12	Sensor	Stand	1		61	Middle Adaptor	Wire
13	Crank Axle		1		62	Lower Adaptor Wire	1
14	Magnet		1		63	Adaptor	1
15	Cable		1		64	Console wire	0
16	Pulley	(235mm)	1		65	Lock Washer	(M8)
17	Motor		1		66	Washer (8×16×2.0t)	20
18	Flywheel		1		67	Washer (8×30×2.0t)	4
19	Belt (1059J8)	1 68 Washer (10×23×2.0t)	4
20	Crank	Cover	2		69	Washer (21×30×0.5t)
21	Left	Cover	1		70	Washer (21×30×1.0t)
22	Accessory Tray	1 71 Tube Connector Nut	2
23	Right Cover	1 72 Flange Nut (M10xp1.25)	4
24	EndCap	4 73 Nylock Nut (M6xp1.0)	4
25	Rear Stabilizer	1 74 Nylock Nut (M8xp1.25)	12
26	Fixed Plate for Leveler	4 75 Nylock Nut (M8×p1.25)	4
27	Leveler	4 76 Nylock Nut (M10×p1.5)	5
28	Front Stabilizer		1		77	Bolt (M6×p1.0×12mm)
29	Transportation	Wheel	2		78	Bolt (L=30mm)
30	Support Tube		1		79	Screw (M4×20mm)
31	Console		1		80	Screw (M5×20mm)	11
32	Fixed Handlebar		1		81	Screw (M3×p0.5×16mm)
33	Pulse Sensor Top w/Wire	2 82 Screw (M5×p0.8×15mm)	4
34	Pulse Sensor Bottom	2 83 Bolt (M6×p1.0×12mm)	4
35	Tube Cap		4		84	Bolt (M8×p1.25×16mm)
36	Swing Arm		2		85	Bolt (M8×p1.25×20mm)	3
37	Bearing (6201)		16		86	Bolt (M8×p1.25×30mm)	10
38	Telescope Bar Spacer	4 87 Bolt (M8×p1.25×16mm)			13
39	Spacer		2		88	Bolt (M8×p1.25×65mm)	4
40	Crank Linkage		2		89	Bolt (M8×p1.25×75mm)
41	Crank Linkage		4		90	Bolt (M5×32mm)
42	Handheld Plug Spacer	2 91 Bolt (M8×p1.25×15mm)			4
43	Upper Handlebar Foam grip	2 92 Bolt (M10×p1.5×85mm)			1
44	Left Upper Handlebar	1 93 Washer (26×34×1.0t)			2
45	Right Upper Handlebar	1 94 Bolt (M8×p1.25×25mm)			4
46	Bearing (6905)		4		95	Bolt (M8×p1.25×45mm)
47	Left Pivoting Arm		1		96	Screw (M5×p0.8×15mm)	2
48	Right Pivoting Arm		1		97	Axle Cap	16
49	Stride Length Adjuster	2 98 Console Pulse Wire			1

TIPS TO GET STARTED

Deze 'carry-in' garantie is geldig voor eenperiode van twee (2)aar vanaf de datum op de kassa of aankoopbon van het product dat door een gemachtigd DKN-Technology handelaar werd verkocht. Garantie is Niet overdraagbaar. Garantie kan worden ingeroepen wonneer het apparaat steeds in het bezit is geweest van de originele koper, en het originele aankoopbewijs kan worden voorgelegd.

De garantie geldt nicht voor: normale slijtage, de gevolgen van een ondeskundige behandeling, manipulatie door de koper of door derden, slechte installmentie, fouitieve montage of het onklaar maken van onderdelen door onjuiste montage, oneigenlijk gebruik van het apparaat (bv. te zware belasting in tijd, gewicht enz...), problemen die voortvloeien uit een gebrek aan onderhoud, afwijkingen van het standard apparaat, zoals lichte vibraties of geluiden die het functioneren van het apparaat Niet beinvloeden, die onderdelen die onderhevigঃ aan slijtage zoals: batterijen, veren, lagers, looptapijten, hydraulische systemen, touwen, aandrijfriemen, katrollen, enz..., schade aan het apparaatveroorzaakt door het transport van het apparaat.

Transportkosten, voorrijkosten van een monteur, en de eventuele handelaars en/of werkplaatskosten worden uitgesloten van deze garantie, en+zijn dus voor rekening van de bezitter van het apparaat.

De fabrikant kan nicht verantwoordelijk gesteld worden voor schade, verlies of kosten, incidenteel noch gerelateerd, ten gevolge van gebruik van dit toestel.

De WEEE-markering geldt voor landen met WEEE regelgeving en regelgeving voor electronisch afval (Europese richtlijn 2002/96/EG). Apparaten krijgen labels overeenkomstig lokale regelgeving betreffende afval en elektrische en electronische apparatuur (WEEE). Deze regelgeving bepaalt hoe gebruekte apparatuur in elk gebied worden teruggebracht en gerecycleerd. Dit label worden op verschillende producten aangebracht om aan te given dat het product Niet mag worden weggegooid, maar dat het waar inzamelpunten要去 worden gebracht op het einde van de levensduur.

Gebruikers van electrische en electronische apparatuur (EEE) met het WEEE label月至en de op het einde van hun levensduur niet als huis houdelijk afval weglooien, maar要去en het inzamelsysteme gebruiken om deze apparatuur in te zamelen, te recycleren en te hergebruiken om de möglichk efecten van deze apparatuur op het milieu en de gezondheid tengevolge van gevaarlijke stoffen te minimaliseren.

INFORMAÇÖES IMPORTANTES SOBRE WEEE
