YM2605 - IJsblokjesmachine TRISTAR - Gratis gebruiksaanwijzing en handleiding

Producttype	Draagbare ijsmachine
Merk	TriStar
Model	YM2605
IJsproductie	20 kg / 24 u
Opslagcapaciteit	600 g
Waterreservoircapaciteit	2,8 liter
Afmetingen (B x D x H)	355 x 305 x 380 mm
Voeding	230 V, 50 Hz, 180 W
Koelmiddel	R134a (CFC-vrij)
Keuze voor ijsblokjesgrootte	Klein (S), Middel (M), Groot (L)
Verklikkerlampjes	Watertekort (DEFICIËNT) en vol reservoir (ICE FULL)
Geluidssignaal	Ja (ijs klaar, reservoir leeg of vol)
Automatische uitschakeling	Ja (waterreservoir leeg of ijsbak vol)
Onderhoud	Regelmatig reinigen met een water-azijnoplossing; reservoir leegmaken indien niet gebruikt
Veiligheid	Geaarde stekker; geen verlengsnoer gebruiken; niet kantelen meer dan 45°
Omgeving	Omgevingstemperatuur: 15-35°C; watertemperatuur: 7-35°C

Veelgestelde vragen - YM2605 TRISTAR

Hoe start ik de ijsmachine?

Open het deksel, vul het waterreservoir met water (niet over de capaciteit), druk op START om te starten en kies de ijsblokjesgrootte met de SELECT-knop.

Wat te doen als het lampje 'watertekort' (DEFICIËNT) brandt?

Druk op STOP, vul het waterreservoir, wacht 3 minuten tot het lampje uitgaat en druk dan op START om opnieuw te starten. De machine kan ook automatisch herstarten als het water het maximale niveau bereikt.

Hoe kies ik de grootte van de ijsblokjes?

Druk op de SELECT-knop om door de maten te bladeren: S (klein), M (middel), L (groot). De standaardinstelling is middel. Kies 'S' als de omgevingstemperatuur lager is dan 15°C.

Waarom zijn de ijsblokjes melkachtig?

Een melkachtig uiterlijk is normaal en wordt veroorzaakt door snelle bevriezing die lucht in het water opsluit. Dit heeft geen invloed op de smaak of kwaliteit van de ijsblokjes.

Hoe reinig ik de machine?

Haal de stekker uit het stopcontact en verwijder alle ijsblokjes. Reinig de binnen- en buitenkant met een oplossing van water en azijn. Gebruik geen chemicaliën en dompel de machine niet onder in water.

Wat te doen als de machine geen ijs produceert?

Controleer of het waterreservoir voldoende water bevat. Als het probleem aanhoudt, kan het een koelmiddellek of een geblokkeerd systeem zijn. Neem contact op met de klantenservice.

Wat te doen als het lampje 'vol reservoir' (ICE FULL) brandt?

De ijsbak is vol. Verwijder een deel van de ijsblokjes, druk op STOP en daarna op START om de productie te hervatten.

Kan ik een verlengsnoer gebruiken?

Nee, het is verboden een verlengsnoer te gebruiken. Sluit de machine rechtstreeks aan op een geaard stopcontact.

Hoe lang duurt het om ijsblokjes te produceren?

Een volledige cyclus duurt ongeveer 1 tot 8 minuten, afhankelijk van de gekozen grootte. Grotere ijsblokjes duren langer.

Hoe bewaar ik de machine als ik hem niet gebruik?

Leeg het waterreservoir door de afvoerdop te verwijderen. Laat de deur een paar centimeter open om schimmelvorming te voorkomen. Haal de stekker uit het stopcontact.

GEBRUIKSAANWIJZING YM2605 TRISTAR

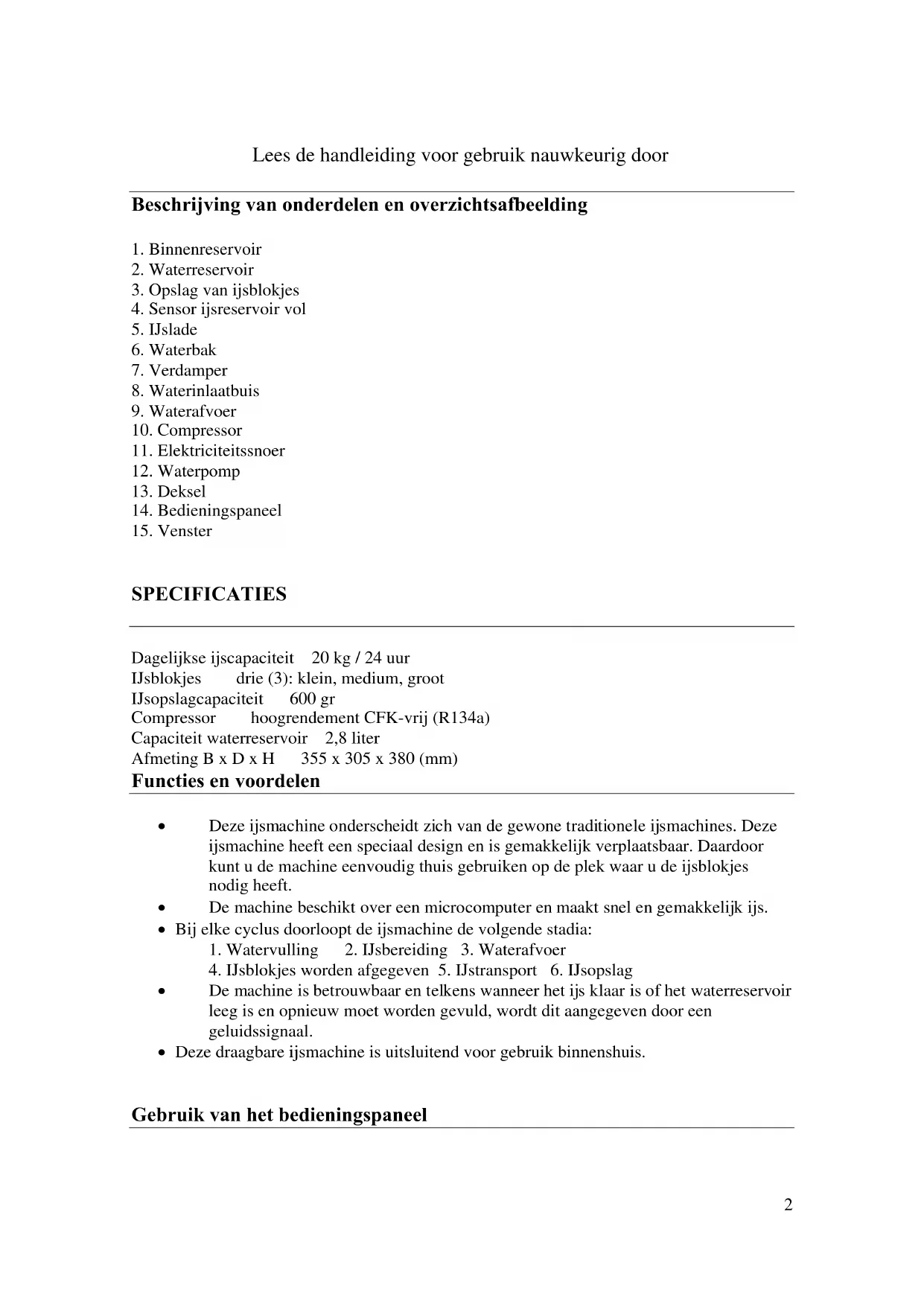

Beschrijving van onderdelen en overzichtsafbeelding

1. Binnenreservoir
2. Waterreservoir
3. Opslag van ijsblokjes
4. Sensor ijsreservoir vol
5. IJslade
6. Waterbak
7. Verdamper
8. Waterinlaatbuis
9. Waterafvoer
10. Compressor
11. Elektriciteitssnoer
12. Waterpomp
13. Deksel
14. Bedieningspaneel
15. Venster

SPECIFICATIES

Dagelijkse ijscapaciteit 20 kg / 24 uur

IJsblokjes drie (3): klein, medium, groot

IJsopslagcapaciteit 600 gr

Compressor hoogrendement CFK-vrij (R134a)

Capaciteit waterreservoir 2,8 liter

Afmeting B x D x H 355 x 305 x 380 (mm)

Functies en voordelen

• Deze ijsmachine onderscheidt zich van de gewone traditionele ijsmachines. Deze ijsmachine heeft een speciaal design en is gemakkelijk verplaatsbaar. Daardoor kunt u de machine eenvoudig thuis gebruiken op de plek waar u de ijsblokjes nodig heeft.
• De machine beschikt over een microcomputer en maakt snel en gemakkelijk ijs.
• Bij elke cyclus doorloopt de ijsmachine de volgende stadia:
• Watervulling 2. IJsbereiding 3. Waterafvoer
• IJsblokjes worden afgegeven 5. IJstransport 6. IJsopslag
• De machine is betrouwbaar en telkens wanneer het ijs klaar is of het waterreservoir leeg is en opnieuw moet worden gevuld, wordt dit aangegeven door een geluidssignaal.
• Deze draagbare ijsmachine is uitsluitend voor gebruik binnenshuis.

Gebruik van het bedieningspaneel

START Druk op deze toets om de machine aan te zetten.

U gebruikt deze toets ook om de ijsbereiding te starten.

Cyclus met ijsbereiding.

STOP Om de machine uit te zetten.

SELECT KEUZE VAN IJSBLOKJESGROOTTE. Kies uit klein, medium en groot.

(Deze keus blijft gehandhaafd tot een nieuwe keus wordt gemaakt of tot de stroom wordt onderbroken). De standaardinstelling is medium.

Kies “S” als de omgevingstemperatuur lager is dan 15°C.

DEFICIËNT INDICATOR VOOR BIJVULLING VAN WATER. Dit lampje zal aangaan en u zult het geluidssignaal “PIEP” horen. U moet water bijvullen en op STOP drukken. Daarna drukt u weer op START om de ijsmachine te herstarten. De ijsmachine zal ook automatisch starten als het water de uiterste vulgrens heeft bereikt.

ICE FULL INDICATOR IJSRESERVOIR VOL. Dit lampje zal aangaan en u zult het geluidssignaal “PIEP PIEP” horen wanneer het ijs de maximale capaciteit in de opslagruimte heeft bereikt. Druk op STOP en vervolgens op START om de ijsmachine te herstarten nadat u een deel van het ijs heeft verwijderd.

BELANGRIJK: U MOET OP "STOP" DRUKKEN EN VERVOLGENS OP "START" OM DE IJSMACHINE TE HERSTARTEN NADAT U WATER HEEFT BIJGEVULD OF EEN DEEL VAN HET IJS HEEFT VERWIJDERD.

Veiligheid en installatie

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Om tijdens het gebruik van de ijsmachine brandgevaar, elektrische schokken of persoonlijk letsel te voorkomen, dient u deze veiligheidsinstructies te volgen.

• Gebruik uitsluitend een geaard stopcontact.
  • Verwijder de aardkabel niet.
• Gebruik geen adapter.
• Gebruik geen verlengsnoer.
• Schakel voor onderhoudswerkzaamheden de elektriciteit uit.
• Trek niet aan het snoer als u de elektriciteit wilt in- en/of uitschakelen.

Elektriciteitseisen

SPANNING: wisselstroom 230 V; 50 Hz; 180 W

Eisen aan de plaats

• Tijdens het transport mag de hellingshoek van de ijsmachine niet groter zijn dan 45 graden.
• Zet de ijsmachine niet ondersteboven, want dan kunnen er problemen ontstaan met de compressor en de dichte systemen.
• De ijsmachine moet op een horizontale, vlakke ondergrond staan.
• Om een correcte ventilatie voor de ijsmachine te garanderen, dient u 150 mm vrije ruimte te hebben boven, achter en aan weerszijden van de ijsmachine.
• Voordat u de ijsmachine de eerste keer gebruikt, kunt u het beste 2 uur wachten nadat u de ijsmachine op de gewenste plek heeft neergezet.

- Maak het binnenreservoir, het ijsreservoir, het waterreservoir, de ijslade en de verdamper regelmatig schoon.

Gebruiksaanwijzing

Start de ijsmachine.

STAP 1. Open het deksel en vul het waterreservoir met water. Zorg ervoor dat het peil in het waterreservoir niet boven de opslagruimte voor ijsblokjes komt te staan.

STAP 2. Druk op START om de machine aan te zetten.

STAP 3. Kies de grootte van de ijsblokjes door op de selectietoets "ice size" te drukken. De ijsmachine begint te werken.

Werking van de ijsmachine

1. De ijsproductie gaat als volgt:

2. Vanuit het waterreservoir wordt water in de waterbak gepompt. Dit duurt circa 40 seconden.

3. De cyclus voor de ijsbereiding start. De verdamper in de waterbak begint ijs te maken op de “vingers” van het vrieselement.
4. Het doorlopen van een cyclus duurt circa 1 tot 8 minuten (afhankelijk van de ijskeuze). Nadat de ijsbereiding is voltooid, kantelt de ijsbak voorover: de rest van het water stroomt terug naar het waterreservoir in de ijsblokjes vallen van de "vingers". U hoort een signaal als de ijsblokjes loslaten.
5. Na circa 30 seconden gaat de waterbak terug en de ijslade begint het ijs in het ijsreservoir te duwen. Nadat de waterbak naar de oorspronkelijke positie is teruggekeerd, begint de tweede ijsbereidingscyclus.

Waarschuwing: druk op "S" als de omgevingstemperatuur lager is dan 15 graden.

1. Controleer regelmatig het waterpeil. De ijsmachine registreert zelf dat er eventueel te weinig water in zit en stopt de werking. Het indicatorlampje voor te weinig water ("DEFICIËNT") zal oplichten. Druk op de STOPtoets en vul het waterreservoir bij. Wacht drie minuten nadat het indicatorlampje is gedoofd en druk op de STARTtoets. De ijsmachine produceert vervolgens nieuwe ijsblokjes, of als het water de maximale hoeveelheid heeft bereikt, zal de ijsmachine automatisch weer starten.

2. Als de productie van de ijsblokjes voltooid is en de hoeveelheid de ijssensor bereikt, zal de ijsmachine de werking stoppen en de indicator voor "ijs vol" zal oplichten. Wanneer het ijs zich onder het sensorpeil bevindt en de sensortemperatuur tot circa 10 graden oploopt, herstart de ijsmachine de cyclus om nieuwe ijsblokjes te maken.

3. U kunt kiezen uit drie formaten ijsblokjes. Als u grote ijsblokjes kiest, kost het meer tijd om ze te maken. Als de omgevingstemperatuur onder de 15 graden ligt, adviseren we om kleine of middelgrote ijsblokjes te kiezen om te voorkomen dat ze aan elkaar gaan plakken.

4. U bereikt het beste resultaat als het water tussen de 7 en 35 graden is en de omgevingstemperatuur tussen de 15 en 35 graden ligt.

Onderhoud en reiniging

- Om ervoor te zorgen dat de ijsblokjes schoon zijn, moet u het water in het waterreservoir één keer per etmaal vervangen.

• De compressor stopt als er zich te weinig water in het reservoir bevindt, als er te veel ijsblokjes zijn, als de stroom wordt onderbroken, enz. U mag het systeem niet onmiddellijk herstarten. Wacht 3 minuten en daarna kunt u de machine herstarten.
• Verwijder de afvoerplug om overtollig water uit het reservoir te laten lopen als u de ijsmachine gedurende langere tijd niet gaat gebruiken. Breng de drainageschroef weer aan nadat het water is weggelopen.
• Spoel het waterreservoir altijd met water voordat u de ijsproductie voor de eerste keer start en nadat de machine gedurende langere tijd niet is gebruikt.
• Zorg ervoor dat u de ijsmachine regelmatig schoonmaakt. Bij het schoonmaken moet u het elektriciteitssnoer verwijderen en alle ijsblokjes uit de machine weghalen. Gebruik een dunne wateroplossing met azijn om de binnen- en buitenkant van de ijsmachine te reinigen. U mag niet spuiten met chemicaliën, ook niet in verdunde vorm met bijvoorbeeld zuren of gas; ook mag u de machine niet onder stromend water schoonmaken.

Opsporen van storingen

Als de elektriciteit wordt uitgeschakeld, het elektriciteitssnoer wordt verwijderd, of wanneer iemand onopzettelijk op de STOPtoets op de ijsmachine drukt terwijl die bezig is ijsblokjes te maken, kan het voorkomen dat de machine kleine ijsblokjes maakt nadat de cyclus opnieuw is gestart. Nadat die cyclus is beëindigd, zullen deze kleine blokjes in de automatische lade vast gaan zitten. Als dit gebeurt, moet u de ijsblokjes weghalen door het elektriciteitssnoer te verwijderen, de lade voorzichtig achterover te duwen en daarna de ijsblokjes weg te halen. Daarna kunt u de machine herstarten.

Dit deel van de handleiding over het opsporen van storingen is bedoeld als hulp om te ontdekken wat de oorzaak van het probleem kan zijn.

Probleem	Mogelijke oorzaak	Voorgestelde oplossing
De compressor werkt te luidruchtig met een zoemend geluid.	* De spanning is lager dan aanbevolen.	* Zet de ijsmachine stil en start deze pas opnieuw als de spanning weer normaal is.
De indicator voor laag waterpeil is aan.	* Er zit geen water in.	* Druk op de STOPtoets, vul water bij, wacht 3 minuten en druk op de STARTtoets om de machine te herstarten. Of wanneer het water het maximale peil heeft bereikt, zal de ijsmachine automatisch herstarten.
De indicator voor vol ijsreservcir is aan.	* Het ijsreservoir is vol.* De temperatuur is te laag.	* Verwijder een beetje ijs.
Het indicatorlampje op de display licht niet op.	* Er is een zekering gesprongen.* Geen elektriciteit.	* Vervang de zekering.* Schakel de elektriciteit in.
Beide lampjes, voor DEFICIËNT (te weinig water) en “vol met ijs” lichten op.	* Het waterreservoir draait niet om.	* Controleer of enkele ijsblokjes vast zijn gaan zitten. Als dit niet het geval is, bel dan de serviceafdeling.
Het ijs is te groot en klontert samen.	* De watertemperatuur in het waterreservoir of in de omgeving daarvan is te laag.	* Zet de machine stil en de ijsproductietijd op nul. Herstart de machine nadat deze uit is geweest.
Alles is correct ingesteld om ijs te maken, maar de ijsmachine produceert geen ijs.	* Vriesvloeistof lekt.* Gesloten systeem is geblokkeerd.	* Bel de serviceafdeling.

Als de ijsmachine niet langer gebruikt kan worden, adviseren we u deze in te leveren bij de producent of bij een onderhoudsbedrijf.

Het is normaal dat de compressor en de oppervlakken van de condensator tijdens de werking een temperatuur bereiken tussen de 70 en 90 graden, zodat oppervlakken in de nabijheid warm kunnen zijn.

Door het snelle bevriezen kunnen ijsblokjes er "melkachtig" uitzien. Dat komt doordat er lucht in het water zit en dit heeft geen invloed op de smaak of de kwaliteit van het ijs.

Als u de machine ontdooit en niet gebruikt, moet u de deur minimaal enkele centimeters open laten staan. Op die manier kan de binnenkant van de machine luchtdroog worden en is de kans op schimmelvorming kleiner.

* * * * *

Aanwijzingen ter bescherming van het milieu

Dit product mag aan het einde van zijn levensduur niet bij het normale huisafval worden gedeponeerd, maar dient bij een speciaal inzamelpunt voor het hergebruik van elektrische en elektronische apparaten te worden aangeboden. Het symbool op artikel, gebruiksaanwijzing en verpakking attendeert u hier op. De gebruikte grondstoffen zijn geschikt voor hergebruik. Met het hergebruik van gebruikte apparaten of grondstoffen levert u een belangrijke bijdrage voor de bescherming van ons milieu. Informeer bij uw lokale overheid naar het bedoelde inzamelpunt.
