BEDIENUNGSANLEITUNG YM2605 TRISTAR

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch. Beschreibung der Teile und Abbildung

4. Sensor Eisbehälter voll

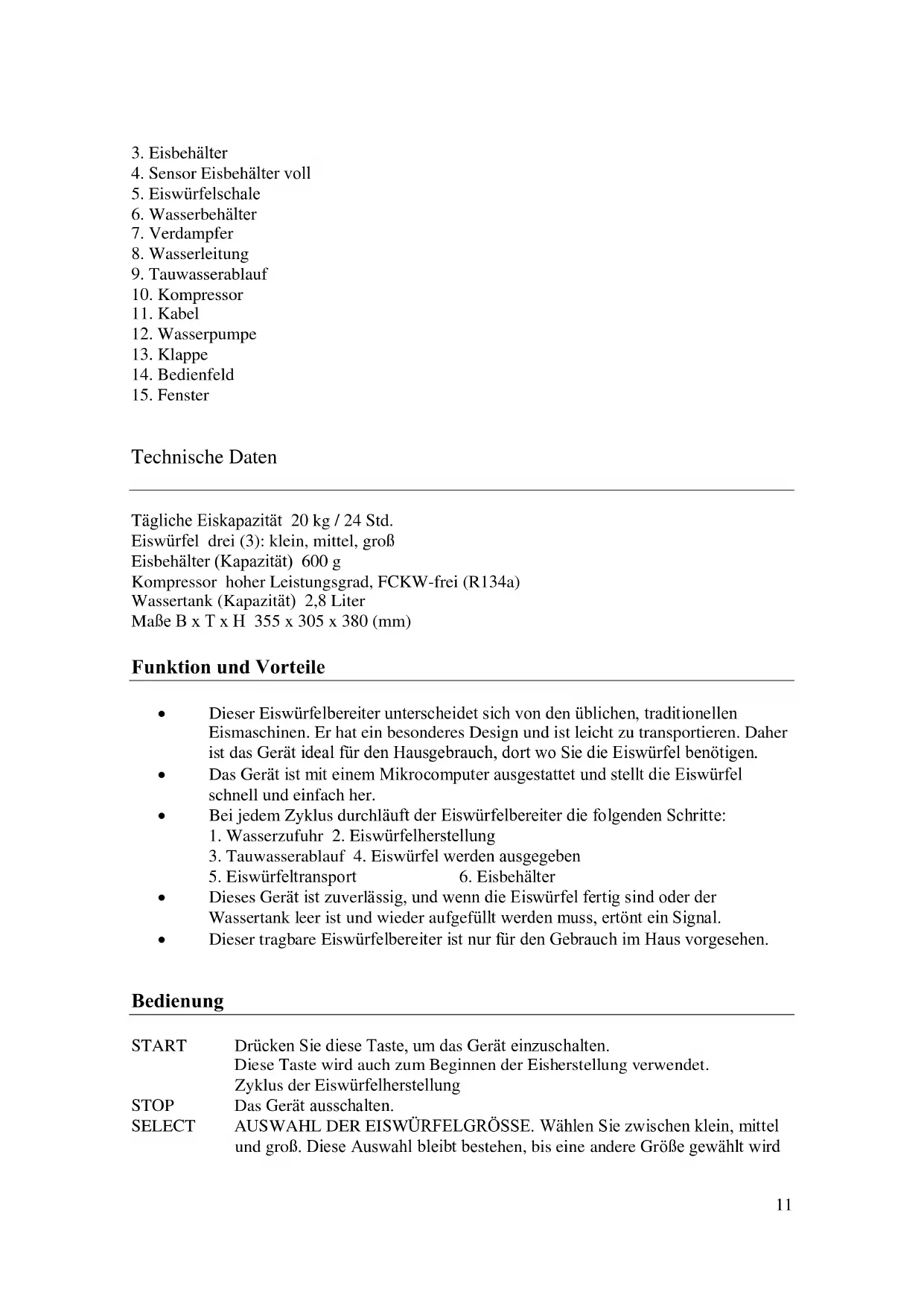

Tägliche Eiskapazität 20 kg / 24 Std. Eiswürfel drei (3): klein, mittel, groß Eisbehälter (Kapazität) 600 g Kompressor hoher Leistungsgrad, FCKW-frei (R134a) Wassertank (Kapazität) 2,8 Liter Maße B x T x H 355 x 305 x 380 (mm) Funktion und Vorteile Dieser Eiswürfelbereiter unterscheidet sich von den üblichen, traditionellen Eismaschinen. Er hat ein besonderes Design und ist leicht zu transportieren. Daher ist das Gerät ideal für den Hausgebrauch, dort wo Sie die Eiswürfel benötigen. Das Gerät ist mit einem Mikrocomputer ausgestattet und stellt die Eiswürfel schnell und einfach her. Bei jedem Zyklus durchläuft der Eiswürfelbereiter die folgenden Schritte:

1. Wasserzufuhr 2. Eiswürfelherstellung

3. Tauwasserablauf 4. Eiswürfel werden ausgegeben

5. Eiswürfeltransport 6. Eisbehälter

Dieses Gerät ist zuverlässig, und wenn die Eiswürfel fertig sind oder der Wassertank leer ist und wieder aufgefüllt werden muss, ertönt ein Signal. Dieser tragbare Eiswürfelbereiter ist nur für den Gebrauch im Haus vorgesehen.

Bedienung START Drücken Sie diese Taste, um das Gerät einzuschalten. Diese Taste wird auch zum Beginnen der Eisherstellung verwendet. Zyklus der Eiswürfelherstellung STOP Das Gerät ausschalten. SELECT AUSWAHL DER EISWÜRFELGRÖSSE. Wählen Sie zwischen klein, mittel und groß. Diese Auswahl bleibt bestehen, bis eine andere Größe gewählt wird12 oder bis die Stromzufuhr des Gerätes unterbrochen wird. Die Standardauswahl ist mittel. Wählen Sie „S“, wenn die Umgebungstemperatur unter 15ºC beträgt. DEFICIENT ZEIGT AN, DASS DER WASSERTANK AUFGEFÜLLT WERDEN MUSS. Das Lämpchen leuchtet und Sie hören einen Piepton. Füllen Sie Wasser nach und drücken Sie STOP. Drücken Sie dann START, um den Eiswürfelbereiter wieder einzuschalten. Der Eisbereiter startet automatisch, wenn das Wasser den Maximalstand erreicht hat. ICE FULL ZEIGT AN, DASS DER EISWÜRFELBEHÄLTER VOLL IST. Dieses Lämpchen schaltet sich ein und Sie hören den Piepton, wenn das Eis die Kapazität des Behälters erschöpft. Drücken Sie auf STOP und dann START, um den Eiswürfelbereiter wieder in Betrieb zu nehmen, wenn Sie einen Teil des Eises entfernt haben. WICHTIG: SIE MÜSSEN „STOP“ UND DANN „START“ DRÜCKEN, UM DAS GERÄT NEU ZU STARTEN, NACHDEM SIE WASSER AUFGEFÜLLT ODER EINEN TEIL DES EISES ENTFERNT HABEN. Sicherheit und Aufstellung WICHTIGE SICHERHEITSHINWEISE WARNUNG: Zur Vermeidung von Brandgefahr, Stromschlag oder persönlicher Verletzung müssen Sie diese Sicherheitsanweisungen befolgen:

Verwenden Sie nur eine geerdete Steckdose. Entfernen Sie nicht das Erdungskabel. Verwenden Sie keinen Adapter. Verwenden Sie kein Verlängerungskabel. Trennen Sie zur Wartung die Stromzufuhr. Ziehen Sie nicht das Kabel, wenn Sie die Stromversorgung ein- oder ausschalten möchten.

Anforderungen an den Stromanschluss SPANNUNG: Wechselstrom 230 V; 50 Hz; 180 W

Anforderungen an den Aufstellungsort Während des Transports sollte der Neigungswinkel des Gerätes weniger als 45 Grad betragen. Stellen Sie den Eiswürfelbereiter nicht auf den Kopf. Dies kann zu Problemen mit dem Kompressor und dem geschlossenen System führen. Der Eiswürfelbereiter muss auf einer horizontalen, flachen Oberfläche aufgestellt werden. Um die richtige Lüftung des Eiswürfelbereiters sicherzustellen, sollte ein Abstand von 150 mm an der oben, an der Rückseite und an den Seiten des Gerätes eingehalten werden. Nachdem Sie den Eiswürfelbereiter an seinen gewählten Standort aufgestellt haben, sollten Sie zwei Stunden warten, bevor Sie ihn das erste Mal in Betrieb nehmen.13 Reinigen Sie das interne Reservoir, den Eiswürfelbehälter, den Wassertank, die Eiswürfelschale und den Verdampfer regelmäßig.

Bedienungsanleitung Nehmen Sie den Eiswürfelbereiter in Betrieb. SCHRITT 1: Öffnen Sie den Deckel und füllen Sie den Wassertank. Achten Sie darauf, dass die Füllmenge des Wassertanks nicht die Behälterkapazität für Eiswürfel überschreitet. SCHRITT 2: Drücken Sie die START-Taste, um das Gerät einzuschalten. SCHRITT 3: Wählen Sie die Größe der Eiswürfel anhand der Taste zur Größenauswahl. Der Eiswürfelbereiter nimmt nun die Produktion der Eiswürfel auf.

Funktionsweise des Eiswürfelbereiters

1. Die Eiswürfelherstellung erfolgt folgendermaßen:

Das Wasser wird aus dem Wassertank in den Wasserbehälter gepumpt. Dies dauert etwa 40 Sekunden. Der Zyklus der Eisproduktion beginnt. Der Verdampfer im Wasserbehälter beginnt damit, Eis auf die „Finger“ des Gefrierelements entstehen zu lassen. Der Durchlauf des Zyklusses dauert etwa 1 bis 8 Minuten (abhängig von der Eiswahl). Nach dem Beenden der Eisherstellung kippt die Eisschale nach vorn: das verbleibende Wasser fließt zurück in den Wassertank und die Eiswürfel fallen von den „Fingern“. Es ertönt ein Audiosignal, wenn die Eiswürfel sich lösen. Nach etwa 30 Sekunden geht der Wasserbehälter zurück und die Eisschale schiebt die Eiswürfel in den Eiswürfelbehälter. Sobald der Wasserbehälter in seiner ursprünglichen Position zurückgekehrt ist, beginnt der zweite Zyklus der Eiswürfelherstellung. Warnung: wählen Sie „S“, wenn die Umgebungstemperatur unter 15ºC beträgt.

2. Überprüfen Sie regelmäßig den Wasserstand. Der Eiswürfelbereiter erkennt automatisch,

wenn nicht genug Wasser vorhanden ist und stellt die Herstellung ein. Das Anzeigelämpchen für zu wenig Wasser („DEFICIENT“) schaltet sich ein. Drücken Sie die STOP-Taste und füllen Sie Wasser nach. Warten Sie drei Minuten, nachdem das Anzeigelämpchen sich ausgeschaltet hat und drücken Sie die START-Taste. Der Eisbereiter stellt neue Eiswürfel her oder startet automatisch, wenn das Wasser den Maximalstand erreicht hat.

3. Wenn die Eiswürfelherstellung beendet ist und der Inhalt den Sensor erreicht, stellt der

Eiswürfelbereiter seinen Betrieb ein und das Anzeigelämpchen „ICE FULL“ schaltet sich ein. Wenn das Eis unter der Sensorebene ist und die Sensortemperatur auf etwa 10ºC steigt, beginnt der Eiswürfelbereiter automatisch mit der Herstellung neuer Würfel.

4. Sie können drei unterschiedliche Eiswürfelgrößen auswählen. Wenn Sie große Eiswürfel

wählen, dauert die Herstellung länger. Wenn die Umgebungstemperatur unter 15ºC beträgt, empfehlen wir, dass Sie die kleine oder mittlere Eiswürfelgröße wählen, um zu verhindern, dass die Würfel aneinander kleben.

5. Ein optimales Ergebnis wird erzielt, wenn die Wassertemperatur zwischen 7 und 35ºC und

die Umgebungstemperatur zwischen 15 und 35ºC betragen.14 Wartung und Reinigung Um sicherzustellen, dass die Eiswürfel sauber sind, muss das Wasser im Wassertank alle 24 Stunden gewechselt werden. Der Kompressor stoppt, wenn nicht genügend Wasser im Tank ist, wenn zu viele Eiswürfel vorhanden sind, wenn die Stromversorgung des Gerätes unterbrochen wird usw. Sie dürfen das Gerät nicht sofort wieder in Betrieb nehmen. Warten Sie drei Minuten, bevor Sie das Gerät wieder in Betrieb nehmen. Entfernen Sie den Abflussstopfen, um übrig gebliebenes Wasser aus dem Tank abzulassen, wenn Sie das Gerät für einen längeren Zeitraum nicht mehr verwenden. Setzen Sie den Abflussstopfen wieder ein, wenn das Wasser abgelaufen ist. Spülen Sie den Wassertank immer aus, bevor Sie das Gerät zum ersten Mal oder nach einer längeren Pause benutzen. Reinigen Sie den Eiswürfelbereiter regelmäßig. Entfernen Sie das Kabel und alle Eiswürfel aus dem Gerät, bevor Sie es reinigen. Verwenden Sie eine leichte Essigwasserlösung, um das Innere und Äußere des Eiswürfelbereiters zu reinigen. Besprühen Sie das Gerät nicht mit säure- oder gashaltigen Chemikalien, auch wenn diese verdünnt sind. Reinigen Sie das Gerät nicht unter fließendem Wasser. Fehlererkennung Wenn während der Herstellung von Eiswürfeln die Stromversorgung zum Gerät unterbrochen wird, das Kabel entfernt wurde oder jemand versehentlich die STOP-Taste gedrückt hat, kann es sein, dass das Gerät kleine Eiswürfel bei Wiederaufnahme des Zyklusses herstellt. Nachdem der Zyklus beendet ist, werden diese kleinen Würfel an der automatischen Schale festkleben. Wenn dies der Fall ist, sollten Sie die Eiswürfel entfernen, indem Sie den Deckel entfernen, die Schale vorsichtig nach hinten schieben und die Eiswürfel entfernen. Danach können Sie das Gerät wieder in Betrieb nehmen.

Dieser Teil des Handbuchs über die Fehlerfindung soll Ihnen helfen, den Grund eines Problems zu erkennen.

Empfohlene Vorgehensweise

Der Kompressor ist zu laut, macht ein summendes Geräusch.

• Die Stromspannung ist niedriger als empfohlen.

• Schalten Sie den Eiswürfelbereiter ab und starten Sie ihn erneut, wenn die Spannung wieder normal ist.

Die Anzeige für zu wenig Wasser leuchtet.

• In dem Gerät ist kein Wasser.

• Drücken Sie die STOP

Taste, füllen Sie Wasser nach und drücken Sie die START-Taste nach drei Minuten, um das Gerät erneut zu starten. Der Eisbereiter startet automatisch, wenn das Wasser den Maximalstand erreicht hat.

Die Anzeige „Eiswürfelbehälter voll“ leuchtet.

• Der Eiswürfelbehälter ist voll.

• Die Temperatur ist zu niedrig.

• Entfernen Sie etwas Eis.

Das Anzeigelämpchen schalt et sich nicht ein.

• Eine Sicherung ist ausgefallen.

• Kein Strom vorhanden.

• Wechseln Sie die Sicherung.

• Schalten Sie den Strom ein.

Die Lämpchen für DEFICIENT (zu wenig Wasser) und „Eisbehälter voll“ leuchten.

• Der Wassertank dreht sich nicht.

• Übe rprüfen Sie, ob die Eiswürfel daran festgefroren sind. Wenn dies nicht der Fall ist, wenden Sie sich bitte an den Kundendienst.

Die Eiswürfel sind zu groß und sind

• Die Wassertemperatur im

• Schalten Sie das Gerät aus und15 aneinander gefroren.

Wassertank oder der Umgebung ist zu niedrig. stellen Sie die Produktionszeit auf Null. Starten Sie das Gerät erneut, nachdem es ausgeschaltet wurde.

Alles ist korrekt eingestellt, aber der Eisbereiter stellt kein Eis her.

• Kühlflüssigkeit läuft aus.

• Das geschlossene System ist blockiert.

• Rufen Sie den Kundendienst an.

Bemerkungen/Tipps: Wenn der Eiswürfelbereiter nicht weiter verwendet werden kann, raten wir Ihnen, ihn an den Hersteller oder an die Wartungsfirma zurückzugeben. Es ist normal, dass der Kompressor und die Oberfläche des Kondensators Temperaturen von 70 bis 90ºC erreichen und dies die umgebenden Oberflächen warm werden lässt. Der Prozess zur schnellen Gefrierung kann bewirken, dass die Eiswürfel „milchig“ aussehen. Der Grund hierfür ist die Luft im Wasser. Der Geschmack und die Qualität des Eises werden nicht beeinträchtigt. Wenn Sie das Gerät enteisen und es nicht verwenden, müssen Sie die Tür mit einem Spalt von mehreren Zentimetern geöffnet lassen. Dies ermöglicht das Trocknen des Gerätes und verringert die Gefahr von Schimmel.
