Type product	Video-inspectiecamera met monitor
Merk	dnt
Model	Findoo ProfiLine Plus
Afmetingen draagbaar apparaat	186 x 145 x 41 mm (zonder kabel)
Gewicht draagbaar apparaat	450 g
Afmetingen monitor	100 x 70 x 25 mm
Gewicht monitor	140 g
Voeding draagbaar apparaat	4 AA-batterijen
Voeding monitor	Ingebouwde Li-Ion accu, externe lader 5 V / 500 mA
Sensortype	CMOS (camera 16 mm en 9 mm)
Beeldresolutie	704 x 576 (PAL) voor camera 16 mm, 640 x 480 voor camera 9 mm
Kijkhoek	50° (camera 16 mm), 45° (camera 9 mm)
Transmissiefrequentie	2468 MHz (4 kanalen: 2414, 2432, 2450, 2468 MHz)
Radiobereik	Tot 10 m
Monitorscherm	3,5" TFT-LCD kleuren, 320 x 240 pixels
Opname	Video en foto op microSD-kaart (niet inbegrepen)
Meegeleverde accessoires	Draagbaar apparaat, kabel 9 mm/16 mm met camera, monitor, haak, magneet, spiegel, USB-kabel, videokabel, voedingsadapter, 4 AA-batterijen
Onderhoud	Reinig met een schone, droge doek. Gebruik geen oplosmiddelen.
Veiligheid	Niet blootstellen aan vocht, temperaturen >60°C, schokken. Beschermen tegen stof.
Repareerbaarheid	Reset mogelijk via resetknop. Klantenservice dnt. Wettelijke garantie.
Gebruikstemperatuur	-10°C tot +50°C

Veelgestelde vragen - Findoo ProfiLine Plus dnt

Hoe plaats ik de batterijen in het draagbare apparaat?

Verwijder de schroef aan de onderkant van de handgreep met een schroevendraaier, schuif dan het deksel in de richting van de pijl. Haal het batterijcompartiment eruit en plaats 4 AA-batterijen met de juiste polariteit. Plaats het compartiment terug en draai de schroef vast.

Hoe laad ik de accu van de monitor op?

Sluit de meegeleverde voedingsadapter aan op de monitor. Tijdens het opladen brandt het lampje rood. De oplaadtijd is ongeveer 3 uur voor een gebruiksduur van 2 uur. De monitor kan ook op netstroom werken tijdens het opladen.

Welke geheugenkaart moet ik gebruiken voor opname?

Gebruik een microSD-kaart (niet inbegrepen). Plaats deze in de sleuf op de monitor tot hij vastklikt. De kaart moet correct worden geplaatst om te worden gedetecteerd.

Hoe neem ik een video op?

Selecteer de videomodus met de speciale toets en druk op OK om de opname te starten. Druk nogmaals op OK om te stoppen. Video's worden opgenomen in bestanden van maximaal 30 minuten.

Hoe maak ik een foto?

Selecteer de fotomodus met de speciale toets en druk op OK om de foto te maken. Foto's worden opgeslagen op de microSD-kaart.

Hoe kan ik video's en foto's bekijken op de monitor?

Druk op de afspeeltoets. Selecteer een map (vernoemd naar datum) met de pijltjestoetsen en bevestig met OK. Kies vervolgens het bestand om af te spelen. Gebruik voor video's OK voor pauze, pijltjes voor snel vooruit/achteruit.

Hoe verwijder ik bestanden van de SD-kaart?

Selecteer het bestand of de map in de afspeelmodus, houd de toets '≡' 2 seconden ingedrukt. Kies JA om het verwijderen te bevestigen. Alleen lege mappen kunnen worden verwijderd.

Hoe stel ik de weergavetaal van de monitor in?

Houd de toets '≡' ingedrukt om het instellingenmenu te openen. Selecteer 'Taal' en kies de Franse vlag. Bevestig met OK. Andere beschikbare talen: Engels, Duits, Spaans, enz.

Hoe verbind ik de monitor met een computer?

Gebruik de meegeleverde USB-kabel om de monitor op de computer aan te sluiten. Deze wordt herkend als een verwisselbaar apparaat. U kunt dan bestanden kopiëren of verwijderen zoals op een USB-stick.

Wat is de minimale buigstraal van de camerakabel?

Voor de camera 16 mm, buig de kabel niet met een straal kleiner dan 11 cm. Voor de camera 9 mm is de minimale straal 7 cm. Te strak buigen kan de kabel beschadigen.

GEBRUIKSAANWIJZING Findoo ProfiLine Plus dnt

Veiligheidsaanwijzingen 51

Leveringsomvang 52

Beschrijving van het toestel

Toestelaanzicht ....53

Inbedrijfstelling

Batterijen inleggen 54

Kabelmontage 54

Installatie van het toebehoren 55

Accu laden in de monitor 55

Monitormontage 55

Bedrijf

Bedrijf handtoestel 56

Monitorfuncties ....56

Monitor, instellingen en bedrijf ....57

Video's en beelden opnemen 57

Video- en beeldweergave ....58

Video's en beelden wissen 60

Instellingen, de menu's 60

Monitor met de computer verbinden 63

Milieuvriendelijke verwijdering 65

Serviceafwikkeling....65

Conformiteitsverklaring 65,66

Garantiebepalingen 67

Veranderingen voorbehouden

Verwijzingen naar dit product en het toebehoren vindt u op www.dnt.de

Lees deze aanwijzingen a.u.b. voor het eerste gebruik zorgvuldig door.

Algemene aanwijzingen

• toestel nooit op een onstabiele ondergrond. Door het neervallen kunnen personen verwond raken.
• Het toestel mag niet in kinderhanden geraken. Het is geen speelgoed.
• Let ook op de veiligheidsaanwijzingen en de gebruiksaanwijzingen van de overige toestellen, waarop het toestel aangesloten wordt.
• In commerciële inrichtingen moeten de ongevallenpreventievoorschriften van de Vereniging van de Commerciële Ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen nageleefd worden.
• In scholen, opleidingsinrichtingen, hobby- en zelfhulpwerkplaatsen moet de bediening van elektronische producten door geschoold personeel gecontroleerd worden.
• Wend u a.u.b. tot onze technische informatieafdeling of een andere vakman als u vragen of twijfels heeft met betrekking tot het toestel, zijn werking, veiligheid of correcte aansluiting.
• De verkoper neemt geen verantwoordelijkheid over voor schade, die optreedt bij het gebruik van het toestel, en ook niet voor klachten van derden.

Omgevingsvoorwaarden

• Vermijd sterke mechanische belastingen van het toestel. Bescherm het tegen vibraties en harde schokken. Laat het niet vallen en schud het niet. Overmatige druk op het LC-display zou het kunnen beschadi-gen.
• Stel het toestel niet bloot aan hoge temperaturen (meer dan 60 °C) en sterke temperatuurschommelingen. Bescherm het tegen directe zonnestraling en de nabijheid van radiatoren.
• Bescherm het toestel tegen vochtigheid. Toesteldelen, de kabel en de minicamera, zijn waterdicht en mogen met water in aanraking komen.
• Gebruik het toestel niet op stoffi ge plaatsen. Bescherm het tegen stof.
• Delen van de behuizing of het toebehoren kunnen zogenaamde weekmakers bevatten, die gevoelige meubel- en kunststofoppervlakken kunnen aantasten. Vermijd daarom een direct contact met gevoelige vlakken.

Storingen

• Mocht een voorwerp of vloeistof in het toestel geraken, moet u het door een geautoriseerde geschoolde arbeidskracht laten controleren voordat u het verder gebruikt. Wij raden u aan zich tot ons servicecenter te wenden.
• De meeste elektronische toestellen zoals lampen, computers, telefoons enz. creëren een elektromagnetisch veld. Plaats geen elektronische artikelen naast het toestel om ongewenste storingen en beïnvloedingen te vermijden.

Verpakkingsmateriaal

- Laat het verpakkingsmateriaal niet achteloos liggen. Plasticfolies/-zakken enz. kunnen voor kinderen gevaarlijk speelgoed worden.

Reiniging en verzorging

• Bewaar het toestel steeds op een zuivere en droge plaats
• Gebruik voor de reiniging van de externe vlakken een droge en zachte doek.

Leveringsomvang

Reiniging en verzorging

• Bewaar het toestel steeds op een zuivere en droge plaats.
• Gebruik voor de reiniging van de externe vlakken een droge en zachte doek.

Storing door radio

- Het toestel werkt op een frequentie van 2468 MHz. Deze frequentie kan ook door andere toestellen, die video per radio overdragen, gebruikt worden. In afzonderlijke gevallen kunnen bijgevolg storingen optreden.

Leveringsomvang

Handtoestel 9 mm/16 mm kabel met minicamera TFT-monitor

Voedingseenheid/laadtoestel voor monitor 4 x AA batterijen

Als optioneel toebehoren is een verlenging van 90 cm verkrijgbaar. Daarmee kan de kabel tot max. 4,5 m verlengd worden.

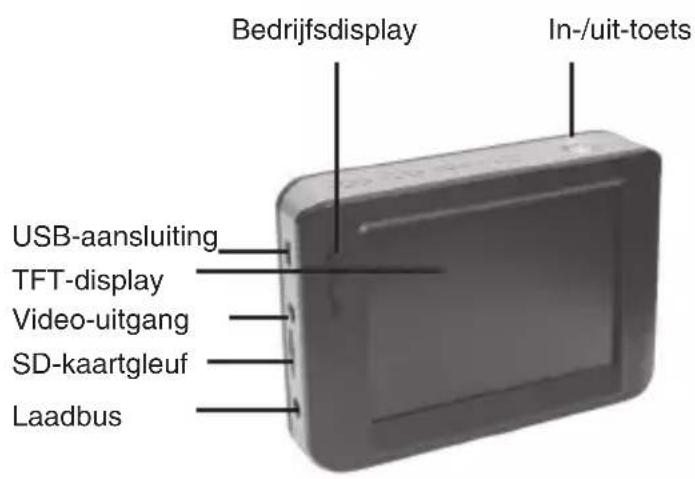

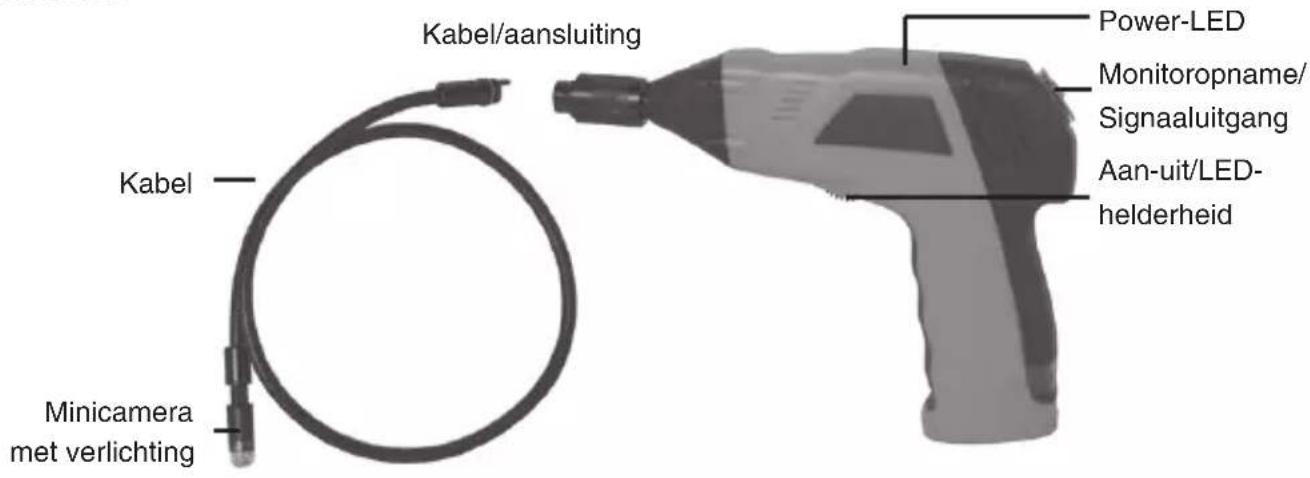

Toestelaanzicht

Handtoestel

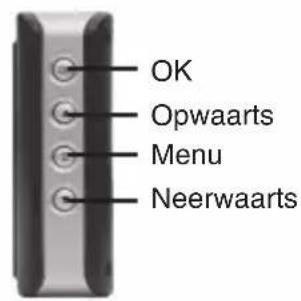

Monitor

Inbedrijfstelling

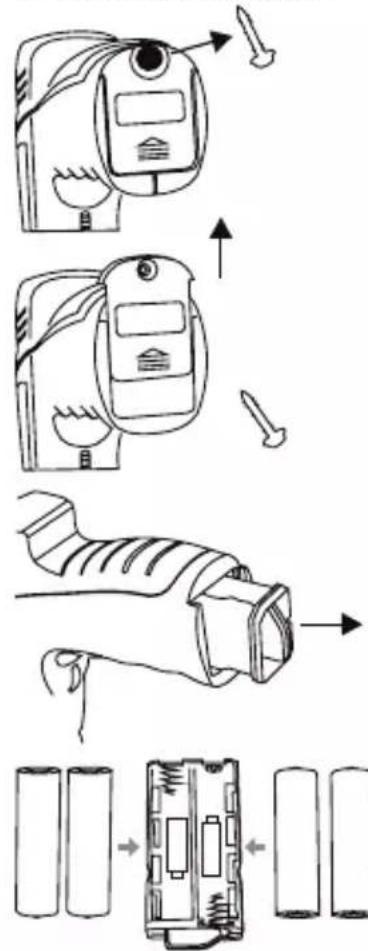

Batterijen inleggen

De batterijen worden in een batterijvak in de handgreep gelegd.

- Verwijder met een schroevendraaier de schroef op de onderzijde van de handgreep.

● Schuif nu het deksel in de pijlrichting.

- Verwijder het batterijvak.

• Leg nu bij naleving van de juiste polariteit 4 AA batterijen in het batterijvak. Voor de eerste uitrusting behoren 4 alkalinebatterijen tot de leveringsomvang.
• Installeer het batterijvak opnieuw in de handgreep. Let op de geleiding aan de zijde. Een verwisseling van de polen wordt daardoor uitgesloten.

Bij het vervangen van de batterijen steeds de complete set batterijen vervangen.

Montage van de kabel aan het handtoestel

Voor een correct bedrijf moet vervolgens de kabel op het handtoestel aangesloten worden. Om een goede stekkergeleiding te garanderen, heeft de kabel een stift en het handtoestel een gleuf. Steek beide samen en draai dan de gekartelde knop met de hand aan.

Installatie van het toebehoren

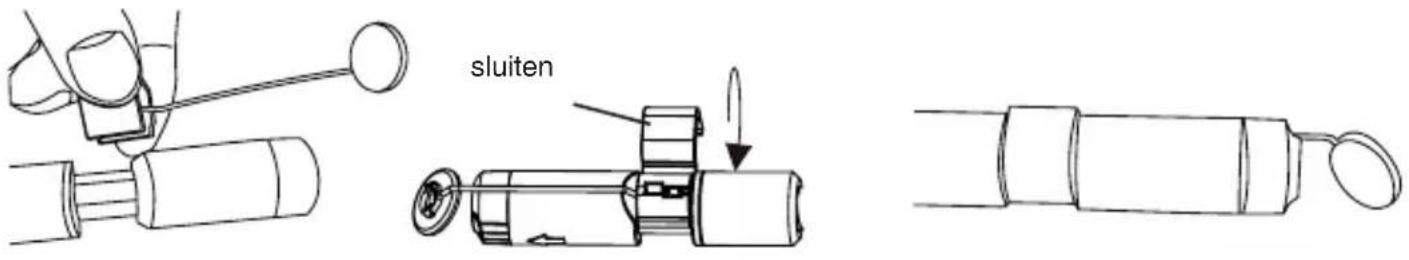

Het toebehoren 16 mm camera

Het toebehoren bestaat uit 3 delen: een spiegel, een magneet en een haak die op dezelfde wijze aan de camerakop bevestigd worden. Het toebehoren kan alleen in 2 posities aan de camerakop bevestigd worden

Het toebehoren 9 mm camera.

Het toebehoren bestaat uit 3 delen: een spiegel, een magneet en een haak die op dezelfde wijze aan de camerakop bevestigd worden. Het toebehoren kan alleen in 2 posities aan de camerakop bevestigd worden

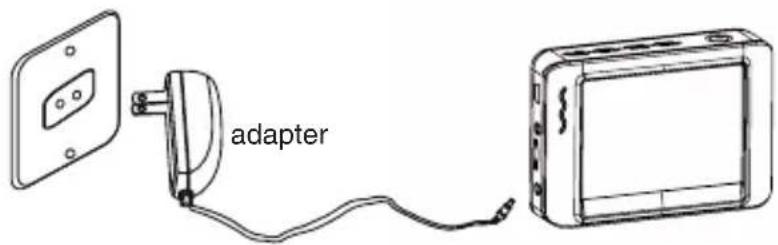

De monitor beschikt over een ingebouwde li-ion accu. Een volle lading is voldoende voor een bedrijf van ca. 2 uur. De laadtijd van de accu bedraagt ca. 3 uur.

• Tijdens het laadproces schijnt het bedrijfsdisplay rood.
• De monitor kan met de aangesloten voedingseenheid bedreven worden.

Controleer het toestel voor elke inzet opmerkzaam op beschadigingen. Vooral de kabel mag geen defecten aan de isolatie hebben. Enerzijds kan binnendringend water de kabel beschadigen en anderzijds kan contact met stroomvoerende delen tot elektrische schokken leiden

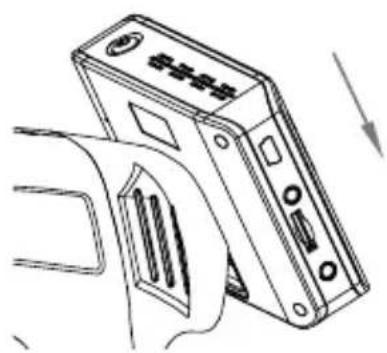

Monitorontage

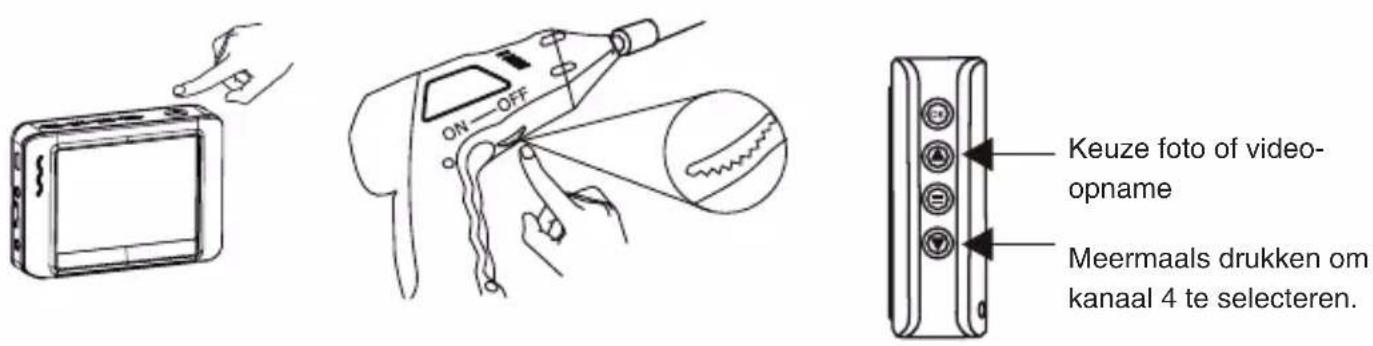

De monitor kan zowel per radio als direct aan het handtoestel bedreven worden. Op de achterzijde van de monitor bevinden zich daartoe 4 contacten en een houder die op het handtoestel gezet kan worden.

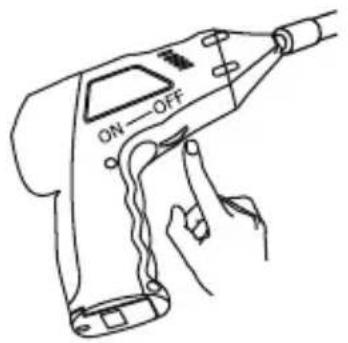

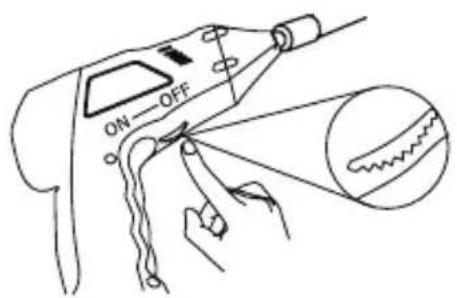

Schakel het handtoestel in op de onderzijde. Door aan het wiel te draaien, wordt de helderheid van de LED's aan de cameraspits ingesteld en wordt zodoende een dimmer-effect tot stand gebracht.

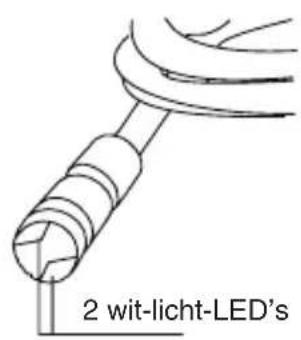

De kabel mag niet geknikt worden. De kabel van de 16 mm camera kan temperatuurafhankelijk tot 11 cm binnenradius gebogen worden. De kabel van de 9 mm camera kan temperatuurafhankelijk tot 7 cm binnenradius gebogen worden.

Monitor

Schakel de monitor in met de in-/uit-toets. Het bedrijfsdisplay schijnt groen. Stel aan het handtoestel een geschikte verlichting in. Stel kanaal 4 (CH4) in voor de overdracht. Om uit te schakelen houdt u de in/uit-toets ingedrukt tot de eierwekker verschijnt.

Als de monitor op het handtoestel bevestigd is, wordt het signaal gezonden via de contacten aan de monitor en het handtoestel. Zodra u de monitor opnieuw van het handtoestel afneemt, gebeurt de overdracht via radio.

De afstand tussen monitor en handtoestel bedraagt doorgaans max. 5 m. In afzonderlijke gevallen kan een afstand van max. 10 m bereikt worden. Dit is afhankelijk van de omgeving, waarin beide toestellen bedreven worden.

Monitor, instellingen en bedrijf

De monitor is tegelijkertijd een videorecorder. U kunt daarmee snapshots en video's op de SD-kaart opslaan. Het interne geheugen kan voor opnames niet gebruikt worden.

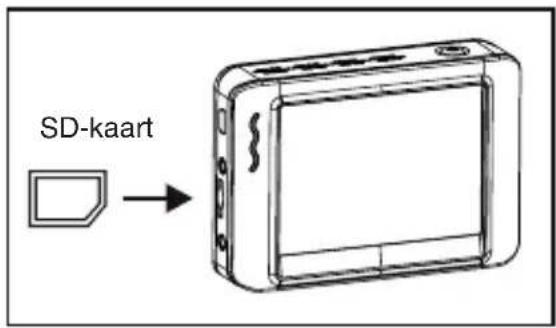

Inzetten van de microSD-kaart en SD-kaartstatusdisplay

(de microSD-kaart behoort niet tot de leveringsomvang)

De microSD-kaartgleuf bezit een veermechanisme. Bij het indrukken klikt de kaart vast. Als u de kaart niet volledig ingedrukt hebt, kan het gebeuren dat zij wegens het geringe gewicht wegvliegt.

Er bevindt zich een SD-kaart in het toestel.

F De SD-kaart is vol.

Er bevindt zich geen SD-kaart in het toestel.

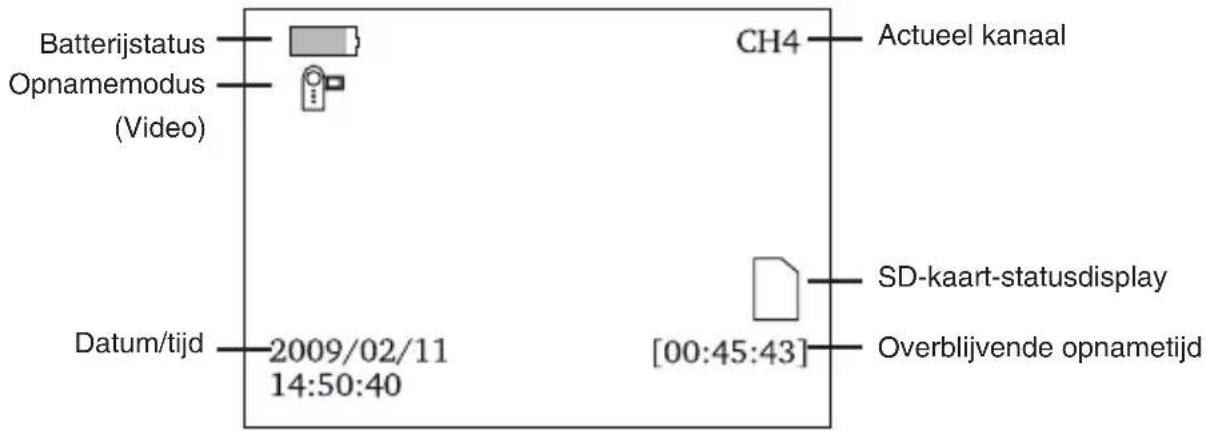

Een video opnemen

• Kies met de ⬆ toets de videomodus.
• Start de opname met de OK-toets..

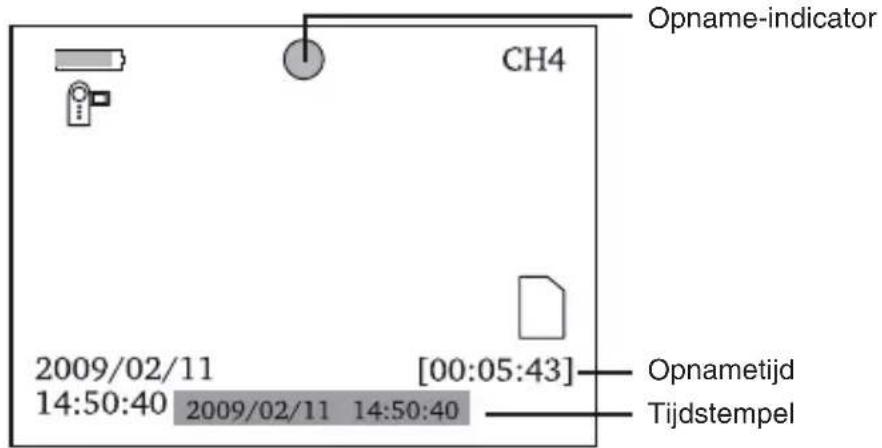

Na het starten van een opname verschijnt deze beeldschermmelding:

Om de opname te stoppen drukt u opnieuw op de OK-toets.

Een video wordt automatisch om de 30 minuten in een bestand opgeslagen.

Bedrijf

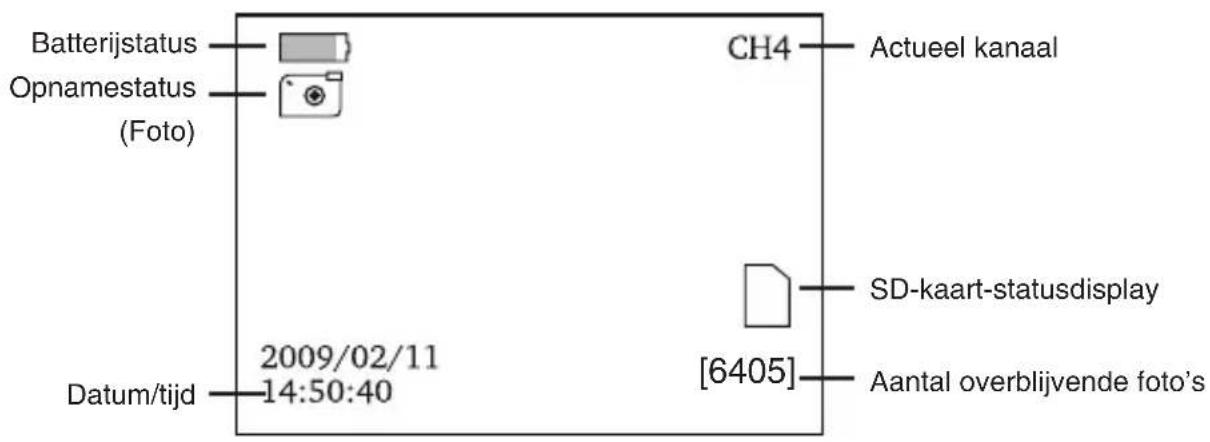

Een foto opnemen

• Kies met de ⬆ toets de fotomodus.
• Maak een opname met de OK-toets.

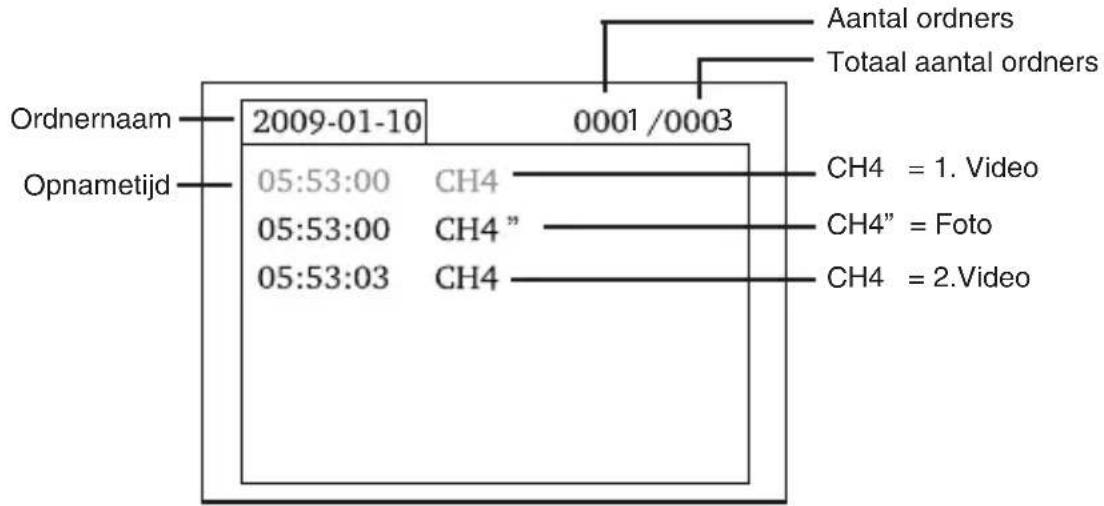

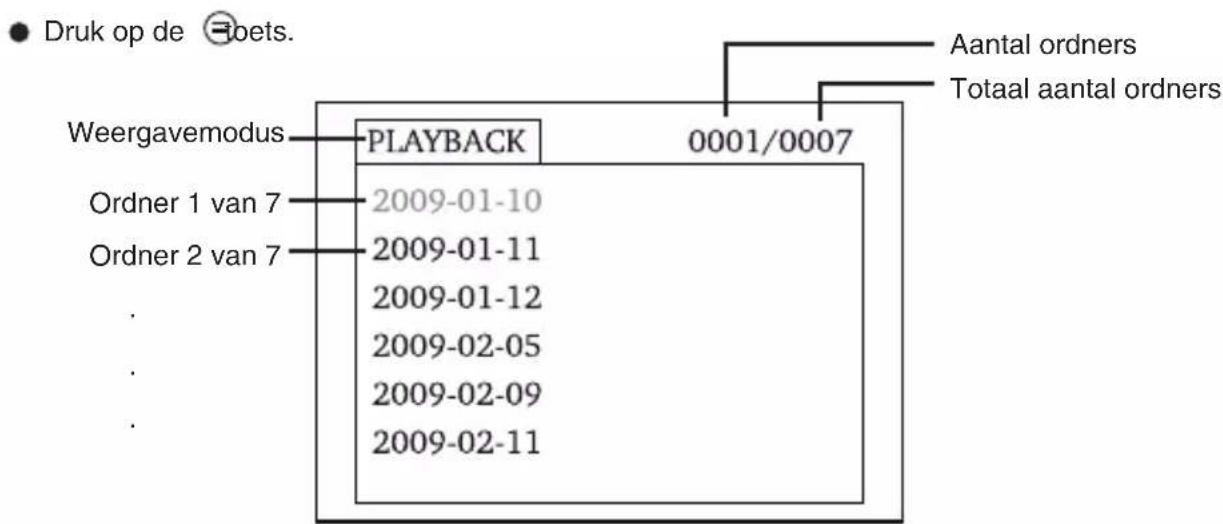

Foto en videoweergave

- Op het eerste niveau ziet u de afzonderlijke ordners die het toestel automatisch aanlegt. De datum, waarop de opnames gemaakt worden, is tegelijkertijd de naam van de ordner.

- Kies met de ⚠️ 📅 toetsen een ordner en bevestig vervolgens met de OK-toets.

- Op het tweede niveau krijgt u een lijst met de opnames.

“ achter CH4 geeft aan dat het om een foto gaat.

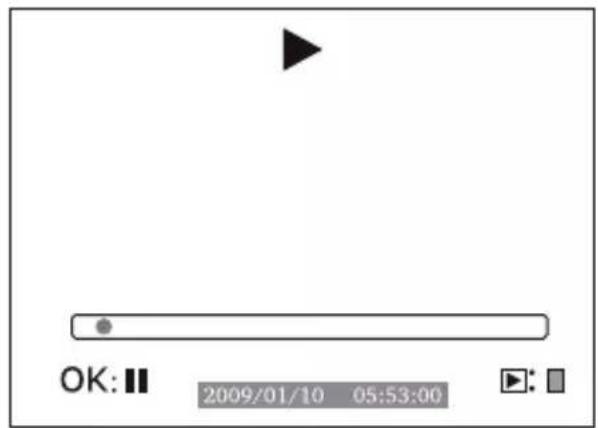

Voor videoweergave:

• Kies met de ⚠toetsen een video en druk op de OK-toets.
• Voor pauze drukt u op de OK-toets.
• Voor snelle voorloop houdt u de ⚠ toets ingedrukt.
• Voor snelle terugloop houdt u de ▼toets ingedrukt.
• Om te verlaten drukt u op de foets

Voor beeldweergave:

• Kies met de ⚠️ toetsen een beeld en druk op de OK-toets.
• Om te verlaten drukt u opnieuw op de OK-toets.

Bedrijf

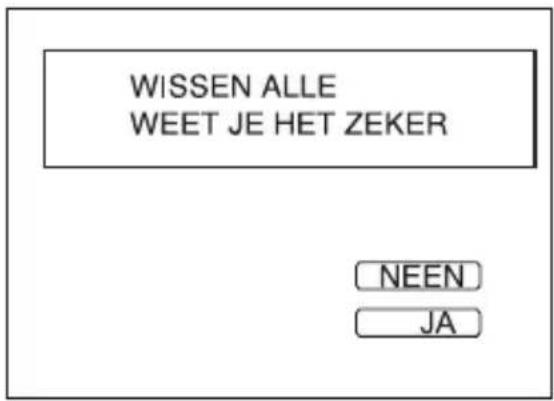

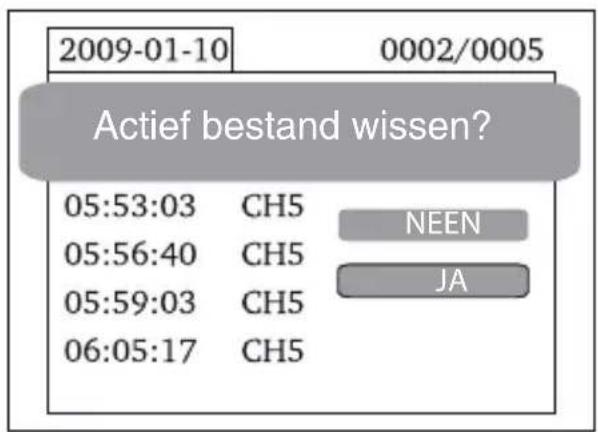

Video's en beelden wissen

• Kies zoals zojuist beschreven een video of foto.
  ● Houd gedurende ca. 2 seconden de ≡ toets ingedrukt.

• Kies met de ⚠️ ▼ toetsen JA en bevestig met de OK-toets.
• Om af te breken kiest u NEEN en bevestigt u met de OK-toets.

Ordner wissen

• Kies zoals zojuist beschreven een ordner.
  ● Houd gedurende ca. 2 seconden de ≡ toets ingedrukt om de ordner te wissen

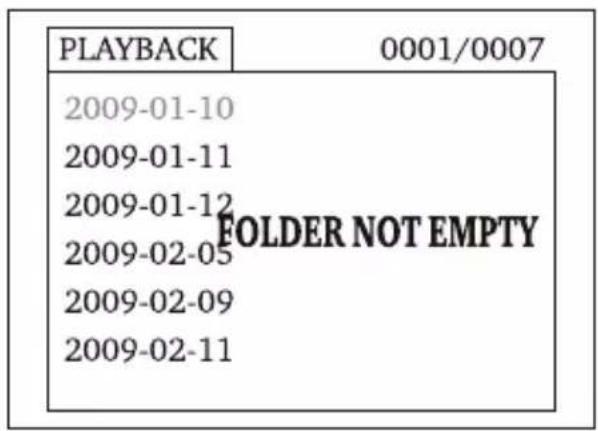

• Is de ordner niet leeg, verschijnt de volgende melding FOLDER NOT EMPTY (de ordner is niet leeg).

• Wis de bestanden in de ordner.
  Alleen een lege ordner kan gewist worden.

Instellingen

De monitor beschikt over een menu, waarin verschillende instellingen mogelijk zijn zoals bijv. taal, aantal beelden, formatteren van het geheugen enzovoort.

• Om in de instellingen te geraken, houdt u de Ⓔ toets gedurende ca. 2 seconden ingedrukt.
• Voor de verdere handelwijze is het zinvol om eerst te controleren of u de juiste beeldschermtaal ingesteld

hebt.

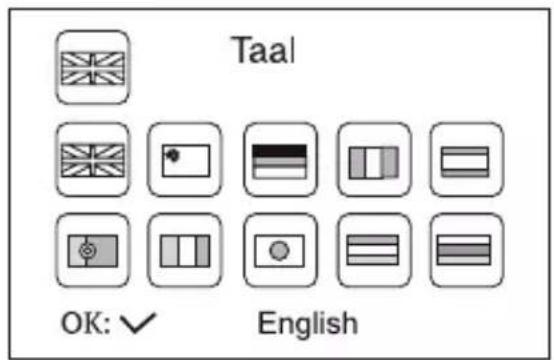

• Als de beeldschermtaal verkeerd ingesteld is, komt u door 2x op de OK-toets te drukken in het overeenkomstige selectiemenu. Daar worden nationale vlaggen aangegeven.
• Kies met de ⚠️ toetsen de gewenste vlag en bevestig met de OK-toets..

Navigatie in het menu:

toetsen: selectie van een menuregistratie

OK-toets: selectie bevestigen

Toets: terug in het menu, afbreking, het menu verlaten

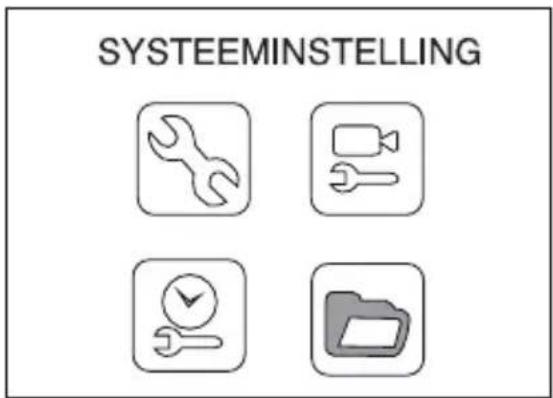

- Het hoofdmenu is als volgt opgebouwd:

Systeeminstellingen: taal selecteren, videosysteem, formatteren van het geheugen, favoriete instellingen (fabrieksinstellingen), softwareversie van de monitor.

De volgende talen zijn voorhanden: Engels, eenvoudig Chinees, Duits, Frans, Spaans, Portugees, Italiaans, Japans, Nederlands en Russisch

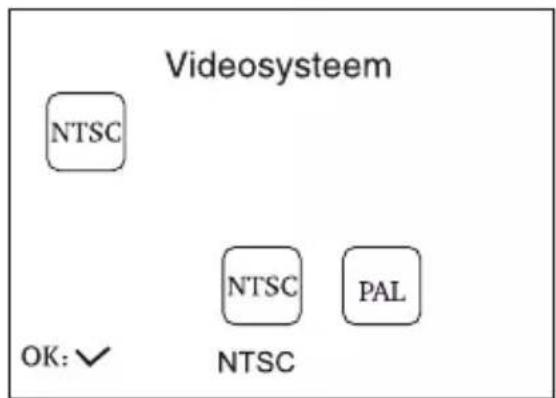

Videosysteem:

Als videosysteem staan PAL en NTSC ter beschikking.

Bedrijf

Formaat:

Door het formatteren wordt de complete kaart gewist. Opdat dit niet door een valse keuze gebeurt, verschijnt een extra opvraag op het beeldscherm.

Om te formatteren moet u JA kiezen en om af te breken NEEN. Bevestig met de OK-toets.

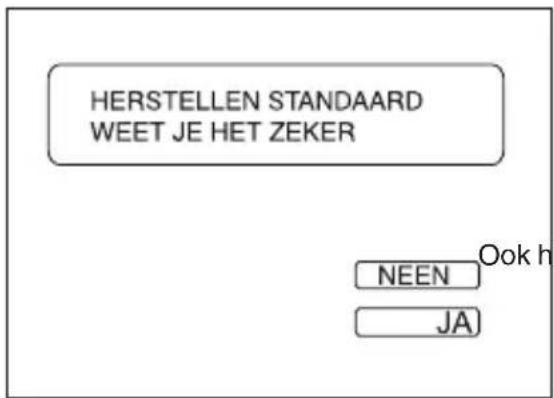

Favorite instelling:

Daarmee kunt u alle instellingen van de monitor op fabrieks-instelling terugzetten.

ier verschijnt een veiligheidsopvraag op het beeldscherm.

Kies JA voor reset en NEEN voor afbreking. Bevestig met de OK-toets.

Recorderinstelling:

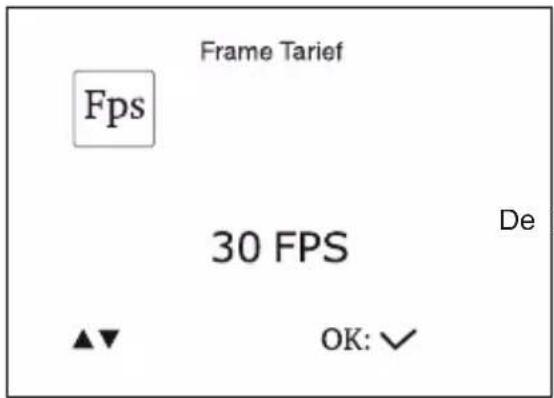

FPS (beelden per seconde), tijdstempel aan/uit, voorinstelling video of foto's.

De

telling van het aantal beelden per seconde bepaalt

de kwaliteit van de video. Hoe meer beelden per seconde opgenomen worden, hoe beter en vloeiender de weergave is. Bij een hoog aantal beelden verhoogt echter het geheugenverbruik.

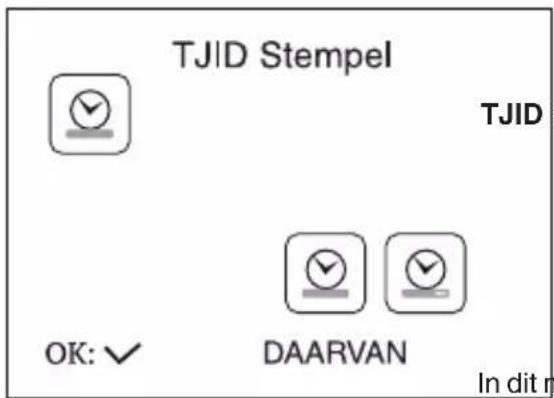

Stempel : In veel gevallen is het zinvol om de datum

en de tijd van een opname te registreren. Dit dient voor de eigen documentatie en de latere bewerking van de foto's en de video's. Bij het later bekijken in de computer verschijnen bij ingeschakelde tijdstempel de datum en het tijdstip van de opname.

In dit menupunt kunt u vastleggen of beelden en video's van een

tijdstempel voorzien worden. Kies met de ⚠️ voetsen UIT

DAARVAN voor tijdstempel AAN of DAAROP voor tijdstempel AAN.

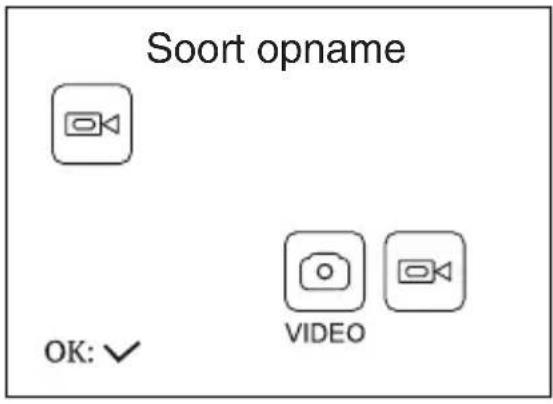

Soort opname: leg de favoriete instelling van de monitor v – video of statische beelden (foto's).

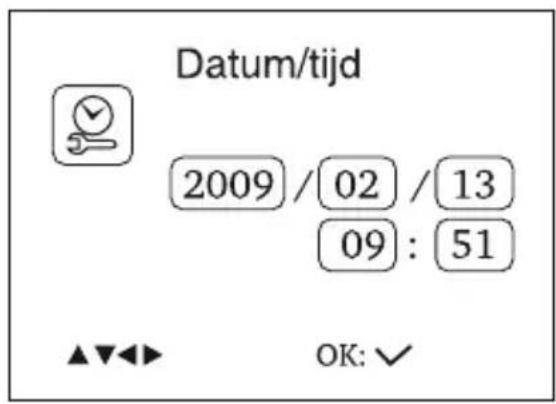

Datum/tijdstip: Opdat de tijdstempel in de video en op de foto de correcte tijd en de correcte datum aangeeft, moeten de datum en de tijd vooraf ingesteld worden.

Verander het invoerpunt met de OK-toets. Stel de waarde met de ⚠toetsen in. Verlaat het menu met de ⏱toets.

Het datumformaat is in de volgorde jaar/maand/dag

Afspelen: Kies dit menupunt als u de weergave op de monitor wilt starten. De selectie gebeurt zoals op pagina 10 reeds beschreven werd

Software en aansluiting op de computer

Zodra u de monitor met de computer via de USB-kabel verbindt, wordt hij als wisselgegevensdrager ingericht. Een overeenkomstig symbool wordt aangegeven op de werkplek/in de computer in het bereik toestellen met wisselmedia. De hardware-installatie kan – afhankelijk van het bedrijfssysteem en de computersnelheid – enkele minuten duren.

Nadat het toestel aan de computer ingericht werd, kunt u heel normaal – zoals bij een harde schijf – de video's en de beelden kopieren en wissen.

Installeer de videorecorder van de meegeleverde CD mocht u problemen hebben bij het afspelen van een video.

Technische gegevens

Handtoestel met 16 mm camera met 9 mm camera

Beeldsensor CMOS CMOS
Pixelaalal 704 x 576 (PAL) 640 x 480
Beschouwingshoek 50° 45°
Overdrachtfrequentie 2468MHz 2468 MHz
Min. verlichting 0 lux 0 lux
Soort modulatie FM	FM
Bandbreedte	18MHz	18MHz
Radiobereik	Tot 10 m	Tot 10 m
Voeding	4xAA batterijen 4xAA batterijen
Afmetingen	186 x 145 x 41(mm) (zonder flexibele kabel)	186 x 145 x 41 (mm)
Gewicht	450 g	450 g
Cameradiameter	16 mm	9 mm

Monitor

Display	3,5" kleurenTFT-LCD
Pixel	320 x 240
Videosysteem	PAL
Ontvangstfrequenties	2414, 2432, 2450, 2468 MHz
Voeding	ingebouwde li-ion-accu
Externe voedingsspanning	5V/500mA
Videoniveau	0,9-1,3Vpp aan 75ohm
Videogrootte	27MB per minuut
Beeldherhalingsfrequentie	tot 30 beelden per seconde
Afmetingen	100 x 70 x 25mm
Gewicht	140g
Temperatuurbereik	10°C~+50°C/+14°C~+122°C
Vochtigheidsgraad	15~85%RH

CE-verklaring

Hierbij verklaart dnt GmbH dat het toestel Findoo profi line in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG. U kunt de conformiteits-verklaring op de volgende pagina als PDF-bestand downloaden:

http://www.dnt.de/konformitaet

Serviceafwikkeling

Heeft u klachten of is uw toestel defect? Wend u dan a.u.b. tot uw dealer of neem contact op met de serviceafdeling van de fi rma dnt om een serviceafwikkeling overeen te komen.

Servicetijd: 's maandags tot 's donderdags van 8.00-17.00 uur

's vrijdags van 8.00-16.00 uur

Hotline/service: [phone]

E-mail: [e-mail]

Stuur uw toestel a.u.b. niet naar ons adres als ons serviceteam u niet daarom verzoekt. De kosten en het gevaar van het verlies zijn ten laste van de afzender. Wij behouden ons het recht voor zendingen, waarom wij niet verzocht hebben, te weigeren of overeenkomstige goederen naar de afzender - ongefrankeerd resp. op diens kosten - terug te zenden.

Milieuvriendelijke verwijdering

Dit toestel is gemarkeerd overeenkomstig de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur.

Maak gebruik van de door uw gemeente ingerichte verzamelplaats voor het teruggeven en recycleren van afgedankte elektrische en elektronische toestellen.

Batterijen horen niet in het huisafval. Geef verbruikte batterijen af bij de daarvoor ingerichte inzamelpunten.

1. Principieel gelden de wettelijke garantiebepalingen. De garantietijd begint met de overhandiging van het toestel. In geval van garantie moet het toestel met het koopbewijs (kassabon, rekening of iets dergelijks), het correct ingevulde toestelpasje en een nauwkeurige foutbeschrijving ingediend worden.
   Zonder deze bewijsstukken zijn wij niet tot garantievergoeding verplicht.
2. Tijdens de garantieperiode elimineren wij gratis alle gebreken in zoverre zij te wijten zijn aan materiaal- of fabricatiefouten. Het staat de producent vrij defecte delen/toestellen uit te wisselen of ze door andere te vervangen. Verdere aanspraken - van om het even welke soort - zijn uitgesloten. Vervangen delen worden onze eigendom. Wij zijn niet aansprakelijk voor gevolgschade.
3. Ingrepen aan het toestel door niet door ons geautoriseerde firma's/personen leiden automatisch tot het vervallen van de garantie-claim.
4. De garantie geldt niet voor schade die te wijten is aan ondeskundige behandeling, niet-naleving van de gebruiksaanwijzing, uitgelopen accu's/batterijen en slijtage door bediening.
5. Door het repareren of vervangen van delen wordt de oorspronkelijke garantieperiode niet verlengd.
6. Deze garantievoorwaarden gelden in de Bondsrepubliek Duitsland.

Carte de garantie

Garantiekaart

Stempel en handtekening van de handelaar
