Type airconditioner	Splitwand (binnenunit + buitenunit)
Model	Qlima SC 3325 IN
Nominale koelcapaciteit	2500 W (1324 - 3146 W)
Nominale verwarmingscapaciteit	2400 W (876 - 3452 W)
Energielabel (koelen)	A+
SEER (Seizoensefficiëntie)	5.6
SCOP (Verwarmingsefficiëntie)	3.8
Ontvochtiging	24 L/24u
Jaarlijks verbruik (koelen/verwarmen)	156 / 884 kWh
Voeding	230 V ~ 50 Hz, 1 fase
Nominale stroom (koelen/verwarmen)	3.7 / 2.9 A
Afmetingen binnenunit (L x H x D)	800 x 275 x 188 mm
Afmetingen buitenunit (L x H x D)	780 x 540 x 250 mm
Netto gewicht binnenunit	13 kg
Netto gewicht buitenunit	28 kg
Geluidsniveau binnen (max/min)	54 / 31 dB(A)
Geluidsniveau buiten	64 dB(A)
Koelmiddel	R410A, vulling 950 g, GWP 1975
Soorten filters	Schermfilter, actief koolstoffilter, 3M HAF-filter
Belangrijkste functies	Auto, Koelen, Verwarmen, Ontvochtigen, Ventileren, Turbo, Slaap, Timer, Swing
Afstandsbediening	Ja, met LCD-scherm
Onderhoud	Filter elke 2 weken reinigen; koolstoffilter en 3M-filter 2 keer per seizoen vervangen
Garantie	2 jaar onderdelen (behalve compressor); 4 jaar compressor
Compressorbeveiliging	Uitgestelde herstart van 3 minuten
Interne antivriesfunctie	Ja (FP-modus, handhaving op ~8°C)

Veelgestelde vragen - SC 3325 IN QLIMA

Hoe stel ik de timer in voor in- of uitschakelen?

Gebruik de knoppen Timer ON en Timer OFF op de afstandsbediening. Druk op de gewenste knop en druk nogmaals om de tijd in te stellen in stappen van 30 minuten (tot 10 uur) en daarna van 60 minuten. Het bereik is van 0,5 tot 24 uur. Om te annuleren, houd de knop ingedrukt tot '0.0' wordt weergegeven.

Wat moet ik doen als het apparaat niet aangaat?

Controleer eerst de stroomvoorziening (stopcontact, zekering). Zorg ervoor dat de batterijen van de afstandsbediening niet leeg zijn. Controleer ook of er geen obstakels zijn die de communicatie tussen de afstandsbediening en de binnenunit verstoren (maximale afstand 6-7 m). Als het probleem aanhoudt, neem dan contact op met uw dealer.

Hoe reinig ik de luchtfilters?

Schakel het apparaat uit en haal de stekker eruit. Open het voorpaneel, verwijder het schermfilter en reinig het elke twee weken met water of een stofzuiger. Het actieve koolstoffilter en het 3M HAF-filter kunnen niet worden gereinigd: vervang ze twee keer per seizoen.

Wat betekent de code 'EC' op het scherm?

De code EC geeft aan dat de buitenunit een koelmiddellek heeft gedetecteerd. Herstart het apparaat niet en neem onmiddellijk contact op met uw leverancier of een erkende technicus.

Hoe gebruik ik de slaapfunctie?

Druk op de knop SLEEP op de afstandsbediening. Deze functie is alleen beschikbaar in de modi Koelen, Verwarmen of Auto. Het verhoogt (in koelmodus) of verlaagt (in verwarmingsmodus) de ingestelde temperatuur met 1°C per uur gedurende 2 uur, en handhaaft vervolgens + of - 2°C gedurende 5 uur voordat het apparaat stopt.

Wat is de optimale werkingsmodus voor ontvochtigen?

Selecteer de modus DRY (ontvochtigen) met de MODE-knop op de afstandsbediening. De ventilatorsnelheid is automatisch. Het apparaat wisselt af tussen koelen en ventileren om de luchtvochtigheid te verminderen. Sluit deuren en ramen voor een beter rendement.

Hoe stel ik de horizontale luchtstroom in?

De horizontale lamellen (links-rechts) worden handmatig ingesteld door de kleine hendels te verplaatsen. De verticale lamellen (boven-onder) worden bediend met de knoppen AIR DIRECTION of SWING op de afstandsbediening. Forceer de lamellen nooit met de hand.

Het apparaat maakt een fluitend of knarsend geluid, is dat normaal?

Ja, een zacht fluitend geluid komt door de circulatie van het koelmiddelgas. Een knarsend geluid kan worden veroorzaakt door uitzetting/krimp van kunststof onderdelen bij temperatuurveranderingen. Deze geluiden zijn normaal. Als er aanhoudende abnormale geluiden optreden, neem dan contact op met een technicus.

Wat is de garantie van de Qlima SC 3325 IN airconditioner?

De garantie is 24 maanden op onderdelen (behalve compressor) en 48 maanden op de compressor, vanaf de aankoopdatum. De garantie dekt geen schade door verkeerd gebruik, niet-conforme installatie of normale slijtage van filters.

Hoe activeer ik de interne antivriesfunctie?

Druk in de verwarmingsmodus gedurende meer dan 2 seconden op de knop TURBO. De code 'FP' wordt weergegeven en het apparaat handhaaft een temperatuur van ongeveer 8°C om bevriezing te voorkomen. Om uit te schakelen, drukt u nogmaals op de TURBO-knop.

GEBRUIKSAANWIJZING SC 3325 IN QLIMA

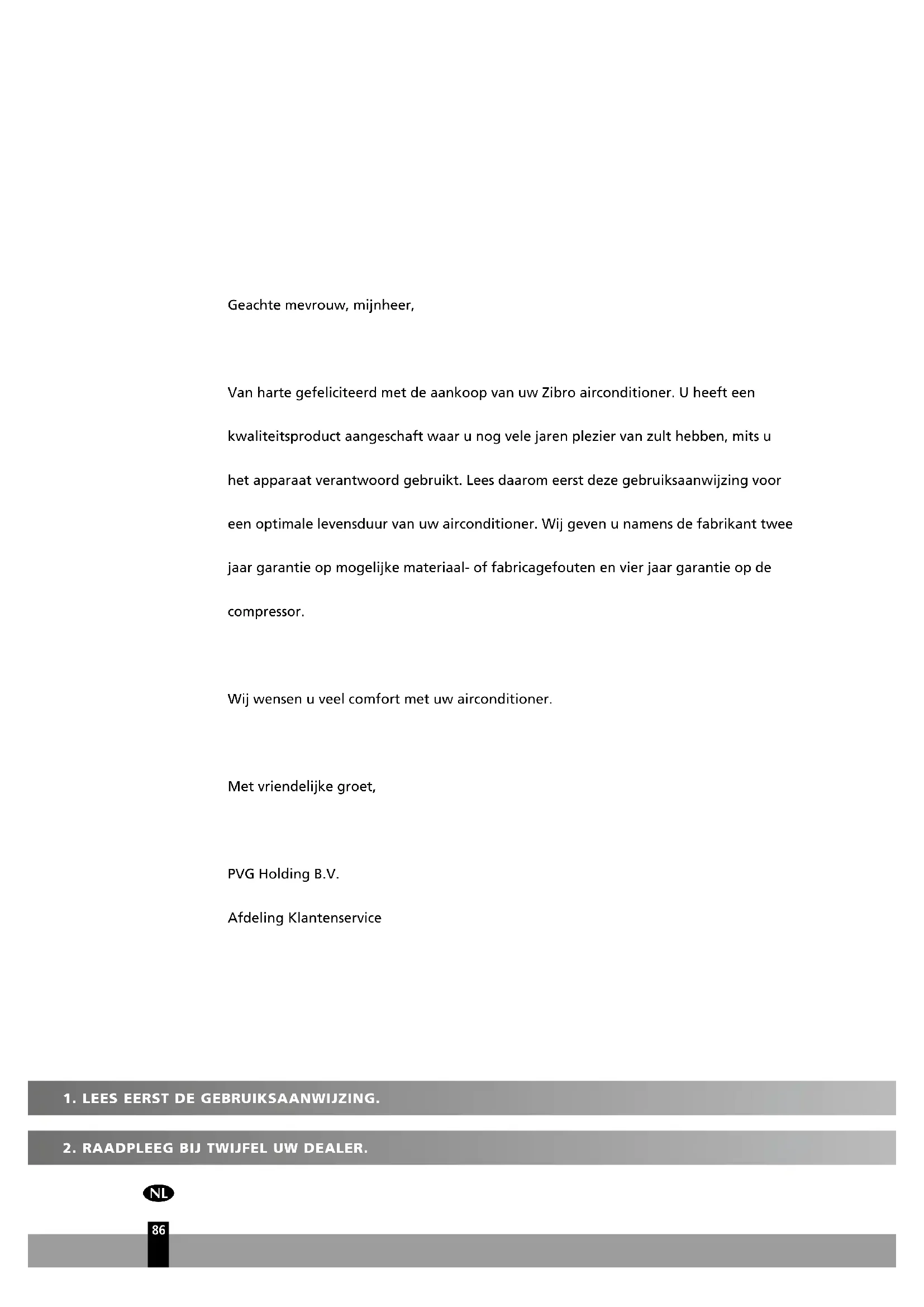

Geachte mevrouw, mijnheer,

Van harte gefeliciteerd met de aankoop van uw Zibro airconditioner. U heeft een kwaliteitsproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u het apparaat verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing voor een optimale levensduur van uw airconditioner. Wij geven u namens de fabrikant twee jaar garantie op mogelijke materiaal- of fabricagefouten en vier jaar garantie op de compressor.

Wij wensen u veel comfort met uw airconditioner.

Met vriendelijke groet,

PVG Holding B.V.

Afdeling Klantenservice

1. LEES EERST DE GEBRUIKSAANWIJZING.
2. RAADPLEEG BIJ TWIJFEL UW DEALER.

INHOUD

A. VEILIGHEIDSVOORSCHRIFTEN

B. ONDERDELEN EN FUNCTIES C. BEDRIJFSTEMPERATUUR

In de handleiding vindt u vele nuttige tips over hoe u de airconditioner op de juiste manier gebruikt en onderhoudt. In het hoofdstuk Storingen Verhelpen vindt u oplossingen voor algemene problemen. Als u eerst hoofdstuk J "Storingen Verhelpen" doorleest hoeft u misschien geen contact op te nemen met de serviceafdeling.

A VEILIGHEIDSVOORSCHRIFTEN

Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een airconditioner in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op droge plaatsen, in normale huishoudelijke omstandigheden. Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 230V / 50Hz . De modellen S 3348 en SC 3348 moeten direct met de voedingskabel op de spanningsbron worden aangesloten.

BELANGRIJK

• Het apparaat MOET altijd geaard worden aangesloten. Als de stroomvoorziening niet geaard is, mag u het apparaat niet aansluiten. De stekker moet altijd makkelijk toegankelijk zijn als het apparaat is aangesloten. Lees deze gebruiksaanwijzing zorgvuldig en volg de aanwijzingen.
• De airco bevat een koudemiddel en kan worden aangemerkt als apparatuur onder druk. Schakel daarom altijd een bevoegde aircomonteur in voor installatie en onderhoud aan de airco. De airco dient jaarlijks te worden gecontroleerd en onderhouden door een bevoegde aircomonteur, anders vervalt de garantie.

Controleer voor het aansluiten van het apparaat of:

• De voedingsspanning overeenkomt met de netspanning op het typeplaatje;
• Stopcontact en stroomvoorziening geschikt zijn voor de elektrische spanning vermeld op het typeplaatje;
• De stekker van het snoer in het stopcontact past;
• Het apparaat op een stabiele ondergrond staat.

Laat de elektrische installatie controleren door een erkend vakman als u er niet zeker van bent dat alles in orde is.

• Dit apparaat is volgens de CE-veiligheidsnormen gefabriceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig te zijn.
• Dek de luchtinlaat en luchtuitlaat nooit af.
• Breng het apparaat nooit in contact met chemicaliën.
• Het apparaat nooit in contact brengen met water, met water besproeien of in water onderdompelen. Schakel het apparaat uit en onderbreek de energievoorziening wanneer water de binnenunit inloopt.
• Steek niet uw handen, vingers of voorwerpen in de openingen van het apparaat.
• Sluit het apparaat nooit aan met behulp van een verlengsnoer. Als er geen geschikt geaard stopcontact voorhanden is, laat dit dan installeren door een erkend elektricien.
• Laat eventuele reparaties en/of onderhoud alleen uitvoeren door een bevoegd monteur of door uw erkende leverancier. Volg de gebruiks- en onderhoudsinstructies vermeld in deze handleiding.
• Onderbreek het gebruik als het apparaat gebruikt wordt.
• Laat een beschadigd elektriciteitssnoer of stekker alleen vervangen door een erkend elektricien of door de leverancier. Zet nooit de airconditioner aan of uit door de stekker in het stopcontact te steken of eruit te halen. Gebruik hiervoor alleen de speciale bedieningsknoppen op de airconditioner of op de afstandsbediening.
• Open de airconditioner nooit als deze in werking is. Verbreek de stroomtoevoer voordat u het apparaat opent. Haal altijd de stekker uit het stopcontact of verbreek de stroomtoevoer wanneer de airconditioner wordt gereinigd of wanneer er onderhoud wordt gepleegd.
• Plaats nooit gasbranders, ovens of kooktoestellen in de luchtstroom. Bedien nooit de knoppen en raak de airconditioner nooit aan met natte handen.
• De buitenunit produceert geluid wanneer het apparaat aanstaat. Dit kan in strijd zijn met plaatselijke wettelijke regelingen. Het is de verantwoordelijkheid van de gebruiker om na te gaan of de apparatuur vol

ledig voldoet aan de plaatselijke wettelijke regelingen.

• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, geestelijke of zintuiglijke vermogens, of gebrek aan ervaring en kennis, tenzij er toezicht wordt gehouden en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.
• Er dient toezicht te worden gehouden op kinderen om er zeker van te zijn dat zij niet met het apparaat spelen.
• Ga nooit in de directe luchtstroom staan. Drink nooit het condenswater uit de airconditioner.
• Breng geen wijzigingen aan het product aan.
• Als het netsnoer is beschadigd, moet u het, om gevaar te voorkomen, laten vervangen door een door Zibro erkend servicecentrum of door vergelijkbaar bevoegde personen.

LET OP!

• Gebruik het apparaat nooit met een beschadigd snoer, stekker, behuizing of bedieningspaneel.
• Het niet volgen van de aanwijzingen kan leiden tot het vervallen van de garantie op dit apparaat.

B ONDERDELEN EN FUNCTIES

Alle afbeeldingen in deze handleiding en op de verpakking zijn alleen bedoeld als toelichting en indicatie en kunnen enigszins afwijken van de airconditioner die u heeft gekocht. Alleen de werkelijk vorm is belangrijk.

FUNCTIE VAN DE INDICATIELAMPJES OP HET SCHERMPJE VAN DE BINNENUNIT

① Ontdooien, "DEFROST" indicatielampje

Dit indicatielampje brandt wanneer de airconditioner automatisch gaat ontdooien of wanneer, tijdens het verwarmen, de warme lucht regeling wordt geactiveerd.

② TEMPERATUUR indicatielampje

Toont de temperatuurinstellingen tijdens de werking van de airconditioner.

③ Bedrijfsmodus, "OPERATION" indicatiedisplay

Dit indicatielampje knippert als de stroomtoevoer is ingeschakeld en brandt als de unit in bedrijf is.

④ "TIMER" indicatielampje

Dit indicatielampje brandt wanneer de "TIMER" op Aan/Uit "ON/OFF" staat.

C BEDRIJFSTEMPERATUUR

Koelen, verwarmen en/of ontvochtigen is mogelijk bij de volgende binnen- en buitentemperatuur:

Temperatuur Modus	Koelen Verwarmen Ontvochtigen
Kamertemperatuur 17°C - 32°C 10°C - 30°C 17°C - 32°C
Buitentemperatuur 0°C - 50°C -15°C - 30°C 0°C - 50°C

WAARSCHUWING

• Wanneer de airconditioner wordt gebruikt bij temperaturen anders dan hierboven aangegeven, kunnen bepaalde beveiligingsvoorzieningen gaan werken, waardoor de unit niet meer goed functioneert.
• Wanneer de airconditioner in bedrijf is bij een relatieve luchtvochtigheid van meer dan 80% in de ruimte, kan er op de oppervlakte van de airconditioner condens ontstaan. In dat geval dient u de verticale luchtstroomlamel in de uiterste stand (verticaal naar de vloer gericht) en de ventilator op Hoog ("HIGH") te zetten.
• Sluit, voor een maximaal effect van uw airconditioner, altijd deuren en ramen wanneer er wordt gekoeld of verwarmd.

LET OP

• Richt de afstandsbediening altijd op de signaalontvanger van de binnenunit en zorg ervoor dat zich geen obstakels bevinden tussen de afstandsbediening en de ontvanger. Als dat wel het geval is, kan het signaal van de afstandsbediening niet worden opgevangen en werkt de airconditioner niet goed.
• De afstandsbediening werkt tot op een maximale afstand van ongeveer 6 tot 7 meter.

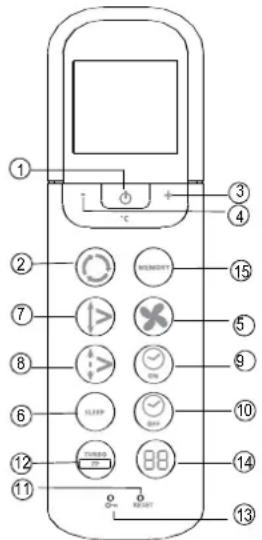

Introductie van functieknoppen op de afstandsbediening

fig. 1

① Aan/uit "ON/OFF" knop: Druk deze knop in om de werking van de unit te starten. Druk deze knop nogmaals in om de werking van de unit te beëindigen. ② Modus knop: Iedere keer dat u de knop indrukt, wordt een modus geselecteerd in de volgorde: Automatisch "AUTO", Koelen "COOL", Drogen "DRY", Verwarmen "HEAT" en Alleen Ventilator "FAN ONLY". Zie de volgende figuur:

③ + Knop: Druk de knop in om de binnentemperatuurinstelling te verhogen tot max. 30°C. - Knop: Druk de knop in om de binnentemperatuurinstelling te verlagen tot min. 17°C. ⑤ Ventilator "FAN" Knop: Deze knop wordt gebruikt om de ventilatorsnelheid te selecteren. Steeds wanneer u de knop indrukt, wordt een ventilatorsnelheid geselecteerd die verspringt van "AUTO" naar Laag "LOW" naar Medium "MED" naar Hoog "HIGH" en dan terug naar "AUTO". Wanneer u de "AUTO" of "DRY" modus selecteert, wordt de ventilatorsnelheid automatisch geregeld en kunt u deze niet instellen. ⑥ SLEEP-knop: Druk op deze knop om de energiebesparingstand in te schakelen. Druk de knop nogmaals in om deze stand uit te schakelen. Deze functie, die alleen kan worden gebruikt in combinatie met koel-, verwarmings- of automatisch bedrijf [COOL, HEAT en AUTO], zorgt ervoor dat de airconditioner automatisch de ingestelde temperatuur met 1°C per uur verhoogt (in koelmodus) of verlaagt (in verwarmmodus) gedurende de eerste 2 uur. De airconditioner zal vervolgens gedurende 5 uur deze temperatuur (ingestelde temperatuur + of - 2 graden) handhaven. Vervolgens schakelt het apparaat zich automatisch uit. ⑦ Zwenk "SWING" Knop: Druk op de "SWING" knop om de zwenkfunctie te activeren. Druk nogmaals op de knop om deze functie te stoppen. Luchtrichting "AIR DIRECTION" Knop: Druk op deze knop om de stand van de lamel te wijzigen. De

lamel verandert 6 graden van positie bij iedere druk op de knop. Als de lamel in een bepaalde stand staat, waarbij deze het koelings- of verwarmingseffect van de airconditioner zou beïnvloeden, wordt de positie van de lamel automatisch veranderd. Er verschijnt geen symbool op het schermpje wanneer op deze knop wordt gedrukt.

⑨ "TIMER ON"-knop: Druk op deze knop om de functie Automatische inschakeltijd te activeren. Bij elke druk op de knop verspringt de automatisch ingestelde tijd met 30 minuten. Als de insteltijd 10 uur aangeeft, verspringt de automatisch ingestelde tijd bij elke druk op de knop met 60 minuten. Om het programma Timer On op te heffen, dient u op de knop te blijven drukken tot er niets meer op het schermpje wordt weergegeven. "TIMER OFF"-knop: Druk op deze knop om de functie Automatische uitschakeltijd te activeren. Bij elke druk op de knop verspringt de automatisch ingestelde tijd met 30 minuten. Als de insteltijd 10 uur aangeeft, verspringt de automatisch ingestelde tijd bij elke druk op de knop met 60 minuten. Om het programma Timer Off op te heffen, dient u op de knop te blijven drukken tot er niets meer op het schermpje wordt weergegeven. ⑪ Resetknop: Door op de verzonken resetknop te drukken, kunt u alle bestaande instellingen annuleren en de afstandsbediening weer terugstellen op de oorspronkelijke waarden. Vorstpreventieknop/TURBO-knop: Als u deze knop indrukt terwijl de airconditioner in koelbedrijf [COOL] werkt, wordt het koelvermogen verhoogd. Door deze knop nogmaals in te drukken schakelt u de TURBO-functie weer uit. Door deze knop in te drukken (>2 seconden), wordt de vorstpreventiestand van het apparaat ingeschakeld. Het apparaat negeert dan de bestaande binnentemperatuurinstelling en stelt de binnentemperatuur in op ca. 8°C. Zo wordt vorst in uw huis voorkomen tijdens koude periodes terwijl het apparaat met het laagst mogelijke energieverbruik draait. Als deze stand geselecteerd is, verschijnt op het binnendisplay van het apparaat "FP". Deze knop kan alleen worden bediend in de verwarmingsmodus. U kunt de vorstpreventiestand weer uitschakelen door de knop opnieuw in te drukken. ③ LOCK-knop: Door de verzonken LOCK-knop in te drukken, kunt u alle actuele instellingen vastzetten. De afstandsbediening reageert nu alleen nog op de LOCK-knop. Druk de knop nogmaals in om de LOCK-modus uit te schakelen. ④ LED DISPLAY-knop: Door deze knop in te drukken, kunt u de verlichting van het display van de afstandsbediening inschakelen. De verlichting schakelt automatisch weer uit wanneer er binnen 3 seconden geen toetsen meer worden ingedrukt (geldt niet voor apparaten welke niet voorzien zijn van deze functie). "Memory"-knop: Gebruikt om de fabrieksinstellingen te herstellen of om een instelling uit het geheugen in te stellen.

• Wanneer de afstandsbediening nog niet geprogrammeerd is door de gebruiker, staan de fabrieksinstellingen automatisch op 24°C en op automatische ventilatorsnelheid. Wanneer de "memory"-knop ingedrukt wordt, past het apparaat de instellingen aan maar de "auto"-modus met 24°C en de ventilatorsnelheid schakelt naar "auto".
• Wanneer de gebruiker de gewenste instelling heeft aangepast (bijvoorbeeld verwarmen, lage ventilatorsnelheid en 25°C) kan deze gebruikersinstelling in het geheugen van de afstandsbediening geplaatst worden door op de "Memory" knop te drukken gedurende meer dan 2 seconden.

Wanneer de binnenunit op een willekeurige instelling staat, dan zal het drukken op de "Memory" knop gedurende minder dan 2 seconden ertoe resulteren dat het programma wijzigt in het programma zoals opgeslagen in het geheugen van de afstandsbediening.

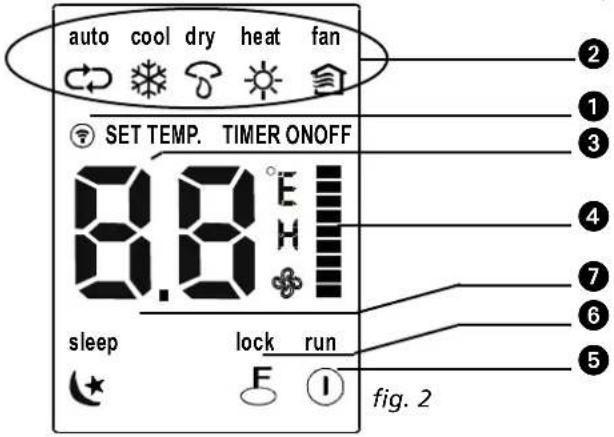

Namen en functies van indicatielampjes op de afstandsbediening

Schermpje

① Verzendingslampje: Dit lampje brandt terwijl de afstandsbediening signalen stuurt naar het apparaat. ② Indicatie van bedrijfsstand: Toont de actuele bedrijfsstand: AUTO, COOL [koelen], DRY [drogen], HEAT [verwarmen], FAN [ventileren]. ③ Temp. / Timer aanduiding: Toont de temperatuurinstelling (17°C ~ 30°C). Wanneer u de bedrijfsstand op FAN staat, worden er geen temperaturen getoond. Wanneer de timerfunctie is ingeschakeld, toont het display de stand ON of OFF van de timer. ④ Aanduiding ventilatorsnelheid: Toont de geselecteerde ventilatorsnelheid: Auto (geen aanduiding), Laag, Midden of Hoog. Bij de bedrijfsstand AUTO of DRY staat de ventilatorsnelheid op Auto. ⑤ Aan/uit-indicatie: Wordt getoond door het drukken op de On/Off knop. Druk opnieuw op de On/Off knop om te verwijderen. ⑥ Lock-weergave: De melding LOCK verschijnt wanneer de LOCK-bedrijfsstand is ingeschakeld. Druk opnieuw op LOCK om te verwijderen. ⑦ Sleep-weergave: De melding Sleep verschijnt wanneer de Sleep-bedrijfsstand is ingeschakeld. Druk opnieuw op SLEEP om te verwijderen.

LET OP

In Fig. 2 worden voor alle duidelijkheid alle functies getoond. Tijdens de werkelijke werking worden echter alleen de van toepassing zijnde functies op het schermpje getoond.

Werken met de afstandsbediening

Plaatsen / vervangen van batterijen

Gebruik twee droge cel alkaline batterijen (AAA/LR03).

Gebruik geen oplaadbare batterijen.

1. Verwijder het batterijklepje aan de achterkant van de afstandsbediening in de richting van de pijl.
2. Plaats nieuwe batterijen en let op dat de positieve (+) en negatieve (-) polen van de batterijen in de juiste richting geplaatst zijn.
3. Schuif het klepje weer terug.

LET OP

• Wanneer de batterijen verwijderd zijn, wist de afstandsbediening alle programma's. Na het vervangen van de batterijen, moet de afstandsbediening opnieuw geprogrammeerd worden.
• Wanneer u batterijen vervangt, dient u geen oude batterijen of batterijen van een ander type te gebruiken. Hierdoor kan de afstandsbediening slecht gaan functioneren.
• Als u de afstandsbediening gedurende enkele weken niet gaat gebruiken, kunt u beter de batterijen verwijderen. Op deze manier voorkomt u dat lekkende batterijen de afstandsbediening beschadigen.
• De gemiddelde levensduur van batterijen is bij normaal gebruik ongeveer een half jaar.
• Vervang de batterijen wanneer er geen antwoordtoon komt van de binnenunit of wanneer het transmissie-indicatielampje niet oplicht.
• Gebruik nooit oude en nieuwe batterijen tegelijkertijd. Gebruik nooit verschillende types (bijv. alkaline en mangaandioxide) tegelijkertijd.

AUTOMATISCHE BEDIENING

Als de airconditioner gebruiksklaar is (controller of het apparaat aan stroomnet aangesloten is en of er stroom beschikbaar is), schakel de stroom dan in en het bedrijfsmodus-indicatielampje op het schermpje van de binnenunit gaat knipperen.

1. Druk op de "MODE" selecteerknop om AUTO te selecteren.
2. Druk op de + of - knop om de gewenste kamertemperatuur in te stellen.
3. Druk op de "On/off" knop om de airconditioner te starten. Het bedrijfsmodus-indicatielampje op het schermpje van de binnenunit gaat branden. De ventilatorsnelheid wordt automatisch geregeld.
4. Druk nogmaals op de "On/off" knop om de werking van de unit te stoppen.

LET OP

• In de AUTO-modus zal de airconditioner automatisch de bedrijfsmodus Koelen, Ventileren of Verwarmen selecteren aan de hand van het gemeten verschil tussen de werkelijke omgevingstemperatuur in de ruimte en de ingestelde temperatuur op de afstandsbediening.
• Als de AUTO-modus u niet bevalt, kan de gewenste modus handmatig worden geselecteerd.

KOELEN, VERWARMEN en ALLEEN VENTILEREN regelen

1. Als de AUTO-modus u niet bevalt, kunt u handmatig de instellingen tijdelijk opheffen. U drukt hiervoor op knop ② om de modus Koelen, Drogen, Verwarmen of Alleen Ventileren te gebruiken.
2. Druk op de knop + of - (③ en ④) om de gewenste kamertemperatuur in te stellen.
3. Druk op de Ventileren "FAN"-knop ⑤ om AUTO, HIGH, MED of LOW in de Ventileren-modus te selecteren.
4. Druk op de "ON/OFF"-knop ①. Het bedrijfsmodus-indicatielampje brandt en de airconditioner begint te werken volgens uw instellingen. Druk nogmaals op de "ON/OFF"-knop ① om deze functie van de unit te stoppen.

LET OP!

De modus Alleen Ventileren kan niet worden gebruikt om de temperatuur te regelen. In deze modus zijn alleen stap 1, 3 en 4 mogelijk.

ONTVOCHTIGEN

1. Druk op de Modus-knop ② om Drogen, "DRY" te selecteren.
2. Druk op de knop + of - (③ en ④) om de gewenste temperatuur in te stellen.
3. Druk op de "On/off"-knop ①. Het bedrijfsmodus-indicatielampje brandt en de airconditioner begint te werken in de modus Drogen. Druk nogmaals op de "On/off"-knop ① om deze functie van de unit te stoppen.

LET OP!

Vanwege het verschil tussen de ingestelde temperatuur van de unit en de werkelijke binnentemperatuur zal de airconditioner in de modus Drogen regelmatig automatisch inschakelen, zonder de modi Koelen en Ventileren te laten werken.

Regeling van de TIMER

Druk op de "TIMER ON/OFF" knop (9 en 10) om de "aan" en "uit" tijd van de unit in te stellen. De effectieve, met de afstandsbediening ingestelde werkingsstijd voor de timer functie is beperkt tot een periode van 0,5 tot minder dan 24 uur.

1. De STARTtijd instellen.

1.1 Druk op "TIMER ON" knop ⑨. Op het schermpje van de afstandsbediening verschijnt ON TIMER, de laatst ingestelde tijd voor het inschakelen van de unit, en het symbool "h" worden getoond in het Timer gedeelte van het schermpje. U kunt nu de STARTtijd van de unit opnieuw instellen.

1.2 Druk op "TIMER ON" knop ⑨ om de gewenste inschakeltijd van de unit in te stellen.

1.3 Na de instelling van de "TIMER ON" duurt het een halve seconde voor de afstandsbediening het signaal naar de airconditioner verzendt.

2. De STOPtijd instellen.

2.1 Druk op "TIMER OFF" knop ⑩. Op het schermpje van de afstandsbediening verschijnt OFF TIMER en de eerst ingestelde tijd voor het uitschakelen van de unit in uren worden getoond in het Timer gedeelte van het schermpje. U kunt nu de STOPtijd van de unit opnieuw instellen. 2.2 Druk op "TIMER OFF" knop ⑩ om de tijd in te stellen waarop u de unit wilt laten uitschakelen. 2.3 Na de instelling van de "TIMER OFF" duurt het een halve seconde voor de afstandsbediening het signaal naar de airconditioner verzendt.

Timer instelling

Om de airco over 6 uur aan te laten slaan.

1. Druk op de TIMER ON knop, de laatst ingestelde starttijd en het signaal "h" worden getoond op het display.
2. Druk op de TIMER ON knop tot "6.0h" verschijnt.
3. Wacht een seconde en het digitale display zal de temperatuur weer tonen. De TIMER ON indicator zal blijven branden en de functie is ingeschakeld.

Gecombineerde timer

(Instellen van zowel TIMER ON als TIMER OFF simultaan)

Deze functie is bruikbaar wanneer u de airco bijvoorbeeld uit wilt schakelen nadat u bent gaan slapen, en het apparaat in de ochtend in te schakelen wanneer u wakker wordt of wanneer u thuiskomt.

Voorbeeld:

Om de airconditioner 2 uur na de instelling uit te schakelen en opnieuw in te laten schakelen na 10 uur.

1. Druk op de TIMER OFF knop
2. Druk opnieuw op de TIMER OFF knop tot 2.0h verschijnt op het TIMER OFF display
3. Druk op de TIMER ON knop
4. Druk opnieuw op de TIMER ON knop tot 10.h verschijnt op het TIMER ON display
5. Wacht een seconde en het digitale display zal de temperatuur weer tonen. De TIMER ON/OFF indicator zal blijven branden en de functie is ingeschakeld.

LET OP!

• Als de ingestelde tijd voor STARTEN en STOPPEN hetzelfde is, worden de stoptijd automatisch een half uur (de ingestelde tijd geeft minder dan 10 uur aan) of een uur (de ingestelde tijd geeft 10 uur of meer aan) later.
• Om de "TIMER ON/OFF" tijd in te stellen drukt u op de desbetreffende TIMER knop en stelt de tijd opnieuw in.
• De insteltijd is een relatieve tijd, d.w.z. dat deze tijd is gebaseerd op een tijdsverschil tussen de werkelijke tijd en de ingestelde tijd.

Waarschuwing

• Bescherm de afstandsbediening tegen hoge temperaturen en blootstelling aan straling.
• Bescherm de ontvanger van het binnendeel tegen direct zonlicht om te voorkomen dat de airconditioner niet goed functioneert.

E OPTIMALE WERKING

Om uw apparaat optimaal te laten functioneren dient u op het volgende te letten:

Stel de richting van de luchtstroom zo in dat deze niet rechtstreeks op personen is gericht. - Stel de temperatuur in die voor u het meest comfortabel is. Stel de unit niet in op overdreven hoge of lage temperaturen. Sluit deuren en ramen, anders wordt het gewenste effect misschien niet bereikt. - Zet niets vlakbij de luchtinlaat of -uitlaat, omdat anders de werking van de airconditioner kan worden verstoord of de airconditioner misschien helemaal niet functioneert. Zorg ervoor dat er geen obstakels zijn die de luchtstroom blokkeren. De luchtstroom moet ongehinderd de hele kamer kunnen bereiken. De luchtstroom moet bovendien ongehinderd de airconditioner kunnen bereiken. - Het luchtfilter dient regelmatig schoongemaakt te worden, omdat anders het apparaat niet voldoende koelt of verwarmt. U wordt geadviseerd om de filters eens in de twee weken schoon te maken. - Laat de unit niet werken met de horizontale lamellen in gesloten positie.

F INSTELLEN RICHTING LUCHTSTROOM

• De uitgaande luchtstroomrichting van de airconditioner kan worden ingesteld door het instellen van de horizontale lamellen en de verticale lamellen.
• Stel de richting van de lamellen zodanig in dat de luchtstroom niet direct op personen blaast.
• Zorg ervoor dat de uitgaande luchtstroom de gehele ruimte kan bereiken om temperatuurverschillen in de ruimte te voorkomen.
• De verticale lamellen kunnen met de afstandsbediening worden ingesteld.
• De horizontale lamellen moeten met de hand worden ingesteld.

Instellen van de verticale luchtstroomrichting (op - neer)

Verricht de handeling wanneer de airconditioner in bedrijf is.

Gebruik de afstandsbediening om de verticale lamellen in te stellen. Druk op de knop AIR DIRECTION ⑧ van de afstandsbediening. De lamel zal bij iedere druk op de knop 6° versteld worden.

De luchtstroom automatisch laten zwenken (op - neer)

Verricht deze handeling terwijl de airconditioner in werking is.

• Druk op de toets "Zwenkrichting" (SWING) ⑦ op de afstandsbediening.
• Druk nogmaals op de toets "SWING" ⑦ om de functie te beëindigen. Druk op de toets "Luchtrichting" (AIR DIRECTION) ⑧ om de lamel in de gewenste stand vast te zetten.

Instellen van de horizontale luchtstroomrichting (links - rechts)

Beweeg de hendels van de horizontale lamellen met de hand naar links of naar rechts om de gewenste luchtstroom in te stellen.

WAARSCHUWING

Zorg ervoor dat u de ventilator achter de verticale lamellen niet aanraakt!

WAARSCHUWING

• De toetsen "AIR DIRECTION" ⑧ en "SWING" ⑦ werken niet wanneer de airconditioner uit staat (ook wanneer de "TIMER ON" is ingesteld).
• Laat de airconditioner nooit langere tijd in de koel- of droogstand werken met de luchtstroom omlaag gericht. Als u dit toch doet kan er condensvorming ontstaan op de verticale lamel, waardoor water kan lekken.
• Beweeg de verticale lamel niet met de hand. Gebruik altijd de "AIR DIRECTION" knop ⑧ of de "SWING" knop ⑦. Als u dit blaasrooster met de hand beweegt kan de werking worden verstoord. Wanneer de verticale lamel niet naar behoren functioneert, zet dan de airconditioner uit en weer aan.
• Wanneer de airconditioner meteen na het uitzetten weer wordt aangezet, zal de verticale lamel gedurende ongeveer 10 seconden mogelijk niet bewegen.
• Laat de unit niet werken met de horizontale lamel in gesloten positie.

HOE DE AIRCONDITIONER WERKT

AUTOMATISCHE WERKING

KOELEN

• Wanneer u de airconditioner in de automatische stand "AUTO" zet (knop

② op de afstandsbediening), worden KOELEN, VERWARMEN of Alleen VENTILEREN automatisch geselecteerd, afhankelijk van de temperatuur die u heeft ingesteld en de kamertemperatuur.

• De airconditioner regelt de kamertemperatuur automatisch volgens de door u ingestelde temperatuur.
• Wanneer de "AUTO" stand u niet bevalt, kunt u de instellingen ook handmatig aanpassen.

SLAAP/Zuinige werking

VERWARMEN ONTVOCHTIGEN

• Deze functie, die alleen kan worden gebruikt in combinatie met koel-, verwarmings- of automatisch bedrijf [COOL, HEAT en AUTO], zorgt ervoor dat de airconditioner automatisch de ingestelde temperatuur met 1°C per uur verhoogt (in koelmodus) of verlaagt (in verwarmmodus) gedurende de eerste 2 uur. De airconditioner zal vervolgens gedurende 5 uur deze temperatuur (temperatuur + of - 2 graden) handhaven. Vervolgens schakelt het apparaat zich automatisch uit.

(ingesteld)

ONTVOCHTIGEN

• De stand Ontvochtigen selecteert automatisch de bedrijfsmodus Ontvochtigen op basis van het verschil tussen de ingestelde temperatuur en de werkelijke temperatuur in de ruimte.
• Tijdens het ontvochtigen worden de functies Koelen of Alleen Ventileren regelmatig in- en uitgeschakeld om de temperatuur te regelen. De ventilatorsnelheid wordt automatisch ingesteld. In de normale stand Koelen wordt de lucht ook door de airconditioner ontvochtigd.

LET OP

Wanneer de airconditioner bezig is met ontvochtigen zal de kamertemperatuur waarschijnlijk dalen. Het is daarom normaal dat een vochtigheidsgraadmeter een verhoogde relatieve luchtvochtigheid aangeeft. De absolute luchtvochtigheid in de ruimte daalt echter, afhankelijk van de hoeveelheid vocht die in de ruimte wordt geproduceerd (koken, mensen enz.).

H ONDERHOUD

WAARSCHUWING

Schakel eerst de airconditioner uit en trek de stekker uit het stopcontact voordat u het apparaat gaat schoonmaken. Voor S 3348 en SC 3348: onderbreek de stroomtoevoer naar de airconditioner.

Binnenunit en afstandsbediening schoonmaken

WAARSCHUWING

• Gebruik een droge doek om de binnenunit en de afstandsbediening schoon te maken.
• U kunt een doek en wat koud water gebruiken als de binnenunit erg vuil is.
• Het voorpaneel van de unit kan worden verwijderd en met water worden schoongemaakt. Droog het paneel met een droge doek.
• Gebruik geen chemisch behandeld doekje of stofdoek om de unit schoon te maken.
• Gebruik nooit benzine, verdunningsmiddel (thinner), schuurmiddel of een oplosmiddel om het apparaat schoon te maken. Het plastic kan erdoor breken of vervormen.

Luchtfilter schoonmaken

Verstopte luchtfilters verminderen het koelende effect van dit apparaat. Maak het filter eens in de twee weken schoon.

1. Til het voorpaneel van de binnenunit omhoog tot het vastklikt.
2. Pak de hendel van het gaasfilter vast en druk het filter voorzichtig omhoog uit de houder en trek het daarna omlaag.

3. Haal het gaasfilter uit de binnenunit.

Maak het gaasfilter eens in de twee weken schoon. Maak het gaasfilter schoon met een stofzuiger of met water.

1. Het zwarte actief koolfilter kan niet gereinigd worden. Wanneer dit filter vies is, zal het simpelweg de onaangename luchtjes niet meer filteren. Het filter moet dan vervangen worden door een nieuw filter (verkrijgbaar bij uw dealer). Wij raden aan het actief koolfilter tweemaal per seizoen te vervangen.
2. Het groen gekleurde 3M HAF filter toont zichtbare sporen van vuil op en in het filter wanneer deze vervangen dient te worden. Dit filter kan niet gereinigd worden en moet vervangen worden door een nieuw filter (verkrijgbaar bij uw dealer). Wij raden aan het filter tweemaal per seizoen te vervangen.

nieuw filter

vernieuwing van filter aanbevolen

1. Na vervanging van het actief koolfilter en het 3M HAF filter in de filterhouder op het gaasfilter, kan het gaasfilter teruggeplaatst worden in de airconditioner.
2. Zorg ervoor dat het filter helemaal droog is en niet beschadigd, voor u het weer terugplaatst.
3. Installeer het luchtfilter weer in de unit.
4. Zet het bovenste gedeelte van het luchtfilter terug in de unit. Let er daarbij op dat de linker en rechter zijkant recht in de unit komen. Plaats het filter in de oorspronkelijke positie terug.

Onderhoud

Wanneer de unit gedurende langere tijd niet gebruikt wordt, dient u de volgende handelingen te verrichten:

1. Laat de ventilator ongeveer 6 uur aan staan om de binnenkant van de unit te drogen.
2. Schakel de unit uit en haal de stekker uit het stopcontact. In geval van model S(C)3348, onderbreek de stroomtoevoer. Haal de batterijen uit de afstandsbediening.
3. De buitenunit moet regelmatig worden onderhouden en worden schoongemaakt. Dit mag alleen worden uitgevoerd door een erkend airconditioning monteur.

Controle vóór ingebruikname

• Controleer of de bedrading niet beschadigd of los is.
• Controleer of de luchtfilters geplaatst zijn.
• Controleer of de luchtuitlaat of -inlaat niet geblokkeerd zijn wanneer de airconditioner gedurende langere tijd niet in gebruik is.

WAARSCHUWING

• Raak de metalen delen van het apparaat niet aan wanneer u het filter verwijdert. Scherpe metalen randen kunnen verwondingen veroorzaken.
• Gebruik geen water om de binnenzijde van de unit te reinigen. Water kan de isolatie beschadigen, hetgeen kan leiden tot elektrische schokken.
• Controleer altijd voordat u de unit gaat schoonmaken of de stroom en de stroomonderbreker zich uitgeschakeld.

BEDIENINGSTIPS

De volgende problemen kunnen voorkomen tijdens normale werking.

1. Beveiliging van de airconditioner.

Beveiliging van de compressor

• De compressor kan niet starten binnen 3 minuten nadat hij is uitgeschakeld.

Anti-tocht

• De unit is zo ontworpen dat hij in de stand Verwarmen "HEAT" geen koude lucht uitblaast wanneer de binnen warmtewisselaar zich in een van de volgende drie situaties bevindt en de ingestelde temperatuur nog niet is bereikt.

A. Wanneer de unit net begint te verwarmen. B. Tijdens ontdooien. C. Bij verwarmen bij lage temperatuur.

Ontdooien

• De binnen- of buitenventilator stopt tijdens het ontdooien.
• Tijdens de verwarmingscyclus kan zich ijs op de buitenunit vormen wanneer de buitentemperatuur laag is en de luchtvochtigheid hoog. Hierdoor heeft de airconditioner minder verwarmingscapaciteit. In dit geval zal de airconditioner regelmatig stoppen met verwarmen en wordt de ontdooicyclus automatisch gestart.
• De ontdooitijd kan variëren van 4 tot 10 minuten, afhankelijk van de buitentemperatuur en de hoeveelheid gevormd ijs op de buitenunit.

2. Er komt een witte nevel uit de binnenunit.

In een ruimte met een hoge relatieve luchtvochtigheid kan een witte nevel ontstaan door een groot verschil tussen luchtinlaat- en luchtuitlaattemperatuur tijdens het koelen. - Wanneer de airconditioner weer start in de bedrijfsmodus Verwarmen kan er een witte nevel ontstaan door vocht dat tijdens het koelen of drogen neerslaat op het oppervlak van de verdamper van de binnenunit.

3. De airconditioner maakt vreemde geluiden.

• U kunt een zacht sissend geluid horen wanneer de compressor loopt of direct na het stoppen van de compressor. Dit geluid wordt veroorzaakt doordat het koelmiddel gaat circuleren of de circulatie van het koelmiddel stopt.
• U kunt ook een piepend geluid horen wanneer de compressor loopt of direct na het stoppen van de compressor. Dit wordt veroorzaakt door het effect van temperatuurwisseling, uitzetten en inkrimpen, van de kunststof delen.
• U kunt ook een geluid horen wanneer de stroom wordt ingeschakeld en het luchtuitblaasrooster naar zijn oorspronkelijke stand terugkeert.

• Dit is normaal en doet zich voor wanneer de airconditioner lange tijd niet is gebruikt of wanneer deze voor het eerst wordt gebruikt.

5. Er komt een vreemde geur uit de binnenunit.

• Dit wordt veroorzaakt doordat de geuren van bouwmaterialen, meubilair of rook door de binnenunit worden aangezogen en worden verspreid.

6. De airconditioner gaat vanuit Koelen of Verwarmen in Alleen Ventileren werken.

• Wanneer de temperatuur in de ruimte de op de airconditioner ingestelde temperatuur heeft bereikt, stopt de compressor automatisch en gaat de airconditioner over op Alleen Ventileren. De compressor start weer wanneer de temperatuur in de ruimte stijgt (bij Koelen) of daalt (bij Verwarmen) tot de vooraf ingestelde waarde.
• Tijdens Koelen kan zich bij een hoge relatieve luchtvochtigheid (hoger dan 80% ) condens vormen op het oppervlak van de binnenunit. Stel de horizontale lamel in op de maximaal geopende stand en selecteer de hoge "HIGH" ventilatorsnelheid.

8. Verwarmen.

• De airconditioner neemt warmte op van de buitenunit en leidt deze tijdens de bedrijfsmodus Verwarmen naar de binnenunit. Wanneer de buitentemperatuur daalt, zal ook de warmte die door de airconditioner wordt opgenomen verminderen, waardoor de verwarmingscapaciteit van het binnenste deel afneemt.

• Bij een spanningsonderbreking tijdens de werking van de unit worden deze volledig uitgeschakeld. De airconditioner is voorzien van een automatische herstartfunctie. Hierdoor blijven bij een spanningsonderbreking alle ingestelde waarden bewaard in het geheugen en start de unit automatisch wanneer de stroomvoorziening weer is hersteld.

10. Detectiesysteem voor lekkage koudemiddel.

• De airconditioner is uitgerust met een detectiesysteem voor eventuele lekken van koudemiddel. Wanneer de buitenunit een tekort aan koudemiddel signaleert, stopt het apparaat en de binnenunit toont het alarm EC op het display. Herstart het apparaat niet en neem contact op met uw leverancier.

J STORINGEN VERHELPEN

Storingen en oplossingen

PROBLEEM

Zet bij een van de volgende problemen de airconditioner onmiddellijk uit en schakel de stroom uit. Neem contact op met uw leverancier.

Zekering slaat steeds door of de hoofdschakelaar springt regelmatig op "uit". - Er is water of een andere vloeistof in de airconditioner gelopen. - De afstandsbediening werkt niet of niet goed. Andere abnormale situaties.

Probleem Oorzaak Oplossing
Unit start nicht	Stroomonderbreking	Wacht tot stroomonderbreking verholpen is.
	Stekker van unit zit misschien nicht meer in stopcontact.	Controler of de stekker goed in het stop-contact zit.
	Zekering is misschien doorgeslagen.	Vervang de zekering / reset relais / reset stroomonderbreker
	Batterij in afstandsbediening is misschien leeg.	Vervang de batterij
	Afstand afstandsbediening tot ontvanger op de binnenunit is meer dan 6 tot 7 meter of er bevinden zich obstakelsussen de afstandsbediening en de ontvanger.	Maak afstand korter. Verwijder eventuele obstkels. Richt de afstandsbediening op de ontvanger van de binnenunit.
	Deijd die u met de timer heeft ingesteld is nicht juist.	Wacht of annuleer de timer instelling.
Unit stopt en start nichtmeer	Mogelijk te kort aan koudemiddel. Neem	contact op met uw leveranier.
Unit koelt of verwarmt de ruimte nicht goed, terwijil er wel luchtuit de airconditioner stroomt	Temperatuur is nicht juist ingesteld.	Stel temperatuur goed in. Zie Hoofdstuk D "Werken met afstandsbediening" voor details.
	Luchtfilter is geblokkeerd. Maak het lucht	filter schoon.
	Deuren of ramen in de ruimte+zijn nicht gesloten.	Sluit de deuren of de ramen.
	Luchtinlaat of -uitlaat van binnenunit is geblokkeerd.	Zorg er eerst voor dat obstkels worden verwijderd. Herstart daarna de unit.
	De 3-minutenijdvertraging van de compressor is in werkung.	Wacht.
	De buitenunit worden ontdood.
Ventilatorsnelheid kan nicht worden gewijzigd	Airconditioner staat in de "Auto" stand	Ventilatorsnelheid kan alleen worden gewijzigd in de stand "Verwarmen", "Koelen" en "Ventileren"
	Airconditioner staat in de stand "Drogen"
TEMP. indicatei wordt nicht getoond	Airconditioner staat in de stand "Ventileren"	Temperatuur kan nicht in de stand "Ventileren" worden ingesteld

Wanneer het probleem blijft bestaan, neem dan contact op met uw leverancier. Geef een goede omschrijving van het probleem en vermeld het typenummer van de unit.

LET OP!

Laat eventuele reparaties aan het apparaat alleen uitvoeren door een bevoegd airconditioningmonteur.

GARANTIEBEPALINGEN

U krijgt op de airconditioner 48 maanden garantie op de compressor en 24 maanden garantie op overige onderdelen, vanaf de aankoopdatum. Hierbij gelden de volgende regels:

1. Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade, wijzen wij uitdrukkelijk af.
2. Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.
3. De garantie geldt niet wanneer veranderingen zijn aangebracht, niet-originele onderdelen zijn gemonteerd of reparaties zijn verricht door derden.
4. Onderdelen die aan normale slijtage onderhevig zijn, zoals het filter, vallen buiten de garantie.
5. De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht.
6. De garantie geldt niet bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing of door verwaarlozing.
7. De verzendkosten en het risico van het opsturen van de airconditioner of onderdelen daarvan komen altijd voor rekening van de koper.
8. Schade veroorzaakt door het niet gebruiken van de geschikte filters valt buiten de garantie.
9. Het verlies van koelmiddel en/of lekkage ten gevolge van ondeskundig aansluiten / het ontkoppelen van de units door niet gekwalificeerde personen valt niet onder de garantiebepalingen die op dit product van toepassing zijn. Schade aan apparaten die geïnstalleerd, gekoppeld en/of ontkoppeld zijn niet conform lokale regels en wetgeving en/of conform de installatiehandleiding vallen niet onder de garantiebepalingen die op dit product van toepassing zijn.

In het geval van reparaties, raadpleeg uw dealer indien deze instructies geen oplossing bieden. Zorg ervoor dat in het uitzonderlijke geval van een noodzakelijke ontkoppeling dit te allen tijde door een gekwalificeerde en geautoriseerde professional gedaan wordt volgens uw lokale wetten en regelgeving.

Model S 3325 SC 3325 S 3331 SC 3331 S 3348 SC 3348
Type airconditioner		Wandmodel air-conditioner	Wandmodel air-conditioner	Wandmodel air-conditioner	Wandmodel air-conditioner	Wandmodel air-conditioner	Wandmodel air-conditioner
Koelcapaciteit*	W	2700 (900 - 3400)	2500 (1324 - 3146)	3100 (1000 - 4000)	3100 (1260 - 3933)	4900 (1500 - 6000)	4400 (1600 - 5230)
EE Klasse*		A	A+	A+	A+	A++	A+
SEER*		5.4	5.6	5.8	5.6	6.6	5.9
Verwarmingscapaciteit*	W	2600 (900 - 3800)	2400 (876 - 3452)	3000 (1000 - 4200)	2500 (1043 - 4361)	4800 (1500 - 6300)	4300 (1316 - 6052)
Verwarmingsvermögen		A	A	A	A	A	A
SCOP*		3.8	3.8	3.8	3.8	3.8	3.8
Ontvochtigincapaciteit ** / ***	L / 24 h	24	24	26	26	41	41
Energieverbruik koelen	kW	0.85	0.78	0.96	1.08	1.54	1.60
Energieverbruik verwarmen	kW	0.68	0.77	0.89	1.19	1.41	1.55
Jaarliks energieverbruik koelen / verwarmen	kWh	172 / 944	156 / 884	186 / 1154	200 / 921	315 / 1808	267 / 1658
Stroomvoorziening	V / Hz / Ph	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1
Stroom (nom.) koelen / verwarmen	A	3.7 / 2.9	3.7 / 2.9	4.2 / 3.7	4.4 / 3.8	6.7 / 6.1	6.7 / 6.4
Max. stroom	A	9	9.5	10.5	11.5	11.5	12.5
Luchtstroom **	m3/h	560/540/425	500/440/350	565/550/420	500/440/350	660/635/390	580/400/370
Voor ruimtes tot**	m3	60-85	60-85	80 - 100	80 - 100	125 - 145	125 - 145
Geschikt voor de regionen W / A / C		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Compressor type		Roterende	Roterende	Roterende	Roterende	Roterende	Roterende
Ventilatorsnelheden		3	3	3	3	3	3
Thermostatisch bereik	°C	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50
Werkingsgebied	°C	-15 - 30	-15 - 30	-15 - 30	-15 - 30	-15 - 30	-15 - 30
Handmatige / mechanische / elektronische regeling		Elektronische afstandsbediening	Elektronische afstandsbediening	Elektronische afstandsbediening	Elektronische afstandsbediening	Elektronische afstandsbediening	Elektronische afstandsbediening
Afstandsbediening Ja / Nee		Ja	Ja	Ja	Ja	Ja	Ja
Luchtfilter type(s)		Scherm, actief koolfilter, 3M HAF	Scherm, actief koolfilter, 3M HAF	Scherm, actief koolfilter, 3M HAF	Scherm, actief koolfilter, 3M HAF	Scherm, actief koolfilter, 3M HAF	Scherm, actief koolfilter, 3M HAF
Koudemiddel type / vulling	K / g	R410A / 800	R410A / 950	R410A / 800	R410A / 950	R410A / 1250	R410A / 1250
Koudemiddel GWP		1975	1975	1975	1975	1975	1975
Diameter koudemiddelbuis Vloeistof - Gas	mm	6.35 / 9.52	Snelkoppeling	6.35 / 9.52	Snelkoppeling	6.35 / 12.7	Snelkoppeling
Normale zuig- / losdruk (max)	bar	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)
Afmetingen binnenunit (BxHxD)	mm	800x275x188	800x275x188	800x275x188	800x275x188	940x275x205	940x275x205
Afmetingen buitenunit (BxHxD)	mm	780x540x250	780x540x250	780x540x250	780x540x250	760x590x285	760x590x285
Nettogewicht binnenunit	kg	7	13	7	13	9	15
Nettogewicht buitenunit	kg	30	28	30	28	35	37
Brutogewicht binnenunit	kg	9	17	9	17	12	20
Brutogewicht buitenunit	kg	32	31	32	31	37	38
Geluidsvermögen binnenunit****	dB(A)	58	54	57	55	55	56
Geluidsvermögen buitenunit****	dB(A)	64	64	64	64	62	65
Geluidsdrukniveau binnenunit (low)****	dB	31	31	25	25	28	28
Unit bescherming binnen	IP	IP20	IP20	IP20	IP20	IP20	IP20
Unit bescherming buten	IP	IP24	IP24	IP24	IP24	IP24	IP24
Toelaatbaar vermogen zekering		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511-2011/EN 14825 Indicatief gebruiken * Vocht verwijderen bij 32°C , 80% RL *** EN 12108-2008

Defecte elektrische apparaten en batterijen horen niet bij het huisafval. Zorg voor een goede recycling waar mogelijk. Vraag eventueel uw gemeente of uw handelaar voor een deskundig recyclingadvies.

Milieu-informatie: Deze apparatuur bevat gefluoreerde broeikasgassen zoals opgenomen in het Protocol van Kyoto. De apparatuur mag alleen worden gerepareerd of gedemonteerd door professioneel, geschoold personeel.

Deze apparatuur bevat koelmiddel R410A in de hoeveelheid als aangegeven in bovenstaande tabel. Laat R410A niet ontsnappen in de atmosfeer: R410A is een gefluoreerd broeikasgas met een broeikasgaseffect (GWP) = 1975

Internet:

Om u nog beter van dienst te zijn, kunt u de meest recente versie van de gebruikers-, installatie- en/of servicehandleiding downloaden op www.zibro.com.

Geachte heer/mevrouw,
