GEBRUIKSAANWIJZING Tronic 100 MAC

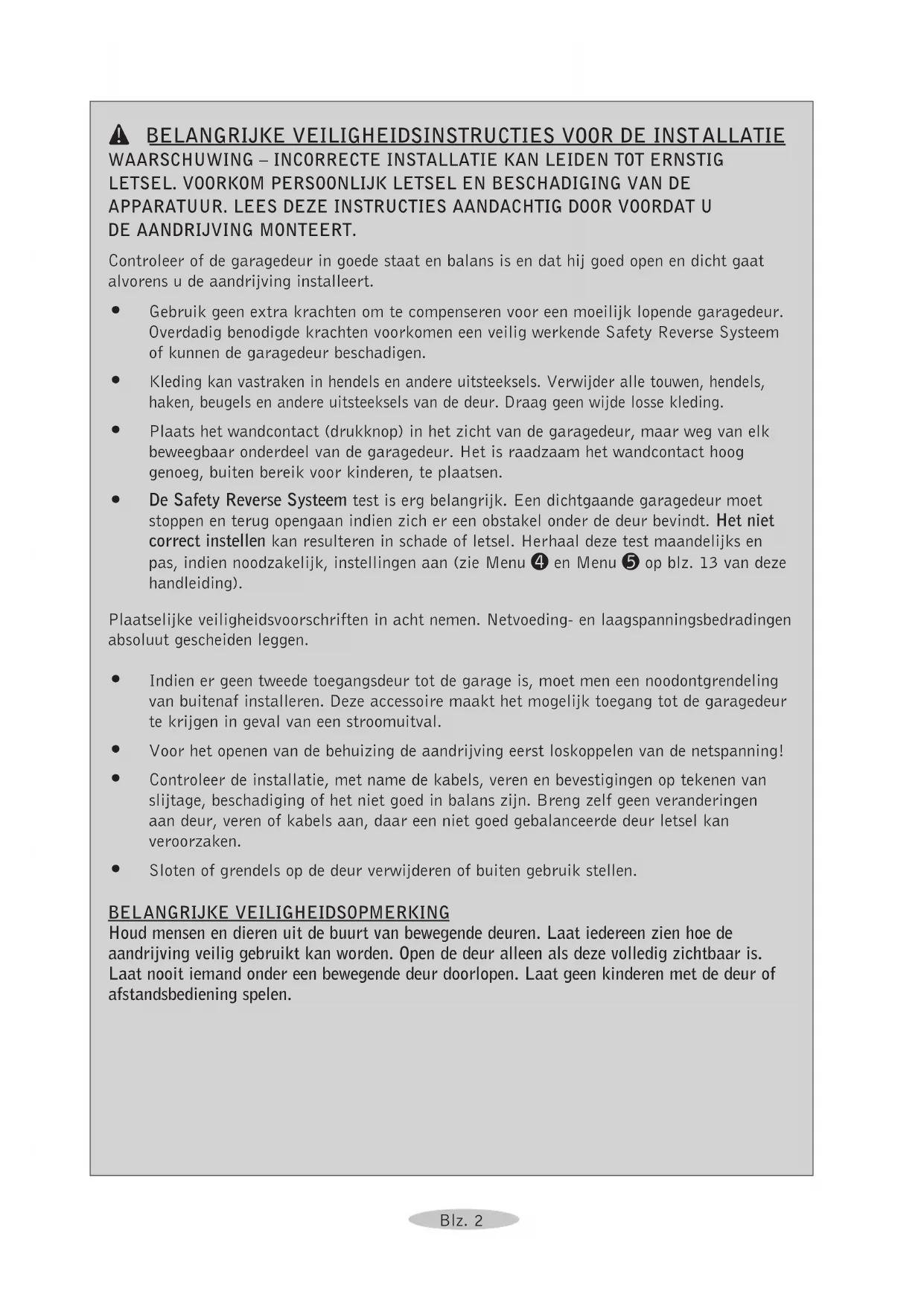

ALLATIE WAARSCHUWING – INCORRECTE INSTALLATIE KAN LEIDEN TOT ERNSTIG LETSEL. VOORKOM PERSOONLIJK LETSEL EN BESCHADIGING VAN DE APPARATUUR. LEES DEZE INSTRUCTIES AANDACHTIG DOOR VOORDAT U DE AANDRIJVING MONTEERT. Controleer of de garagedeur in goede staat en balans is en dat hij goed open en dicht gaat alvorens u de aandrijving installeert.

Gebruik geen extra krachten om te compenseren voor een moeilijk lopende garagedeur. Overdadig benodigde krachten voorkomen een veilig werkende Safety Reverse Systeem of kunnen de garagedeur beschadigen.

Kleding kan vastraken in hendels en andere uitsteeksels. Verwijder alle touwen, hendels, haken, beugels en andere uitsteeksels van de deur. Draag geen wijde losse kleding.

Plaats het wandcontact (drukknop) in het zicht van de garagedeur, maar weg van elk beweegbaar onderdeel van de garagedeur. Het is raadzaam het wandcontact hoog genoeg, buiten bereik voor kinderen, te plaatsen.

De Safety Reverse Systeem test is erg belangrijk. Een dichtgaande garagedeur moet stoppen en terug opengaan indien zich er een obstakel onder de deur bevindt. Het niet correct instellen kan resulteren in schade of letsel. Herhaal deze test maandelijks en pas, indien noodzakelijk, instellingen aan (zie Menu d en Menu 5 op blz. 13 van deze handleiding). Plaatselijke veiligheidsvoorschriften in acht nemen. Netvoeding- en laagspanningsbedradingen absoluut gescheiden leggen.

Indien er geen tweede toegangsdeur tot de garage is, moet men een noodontgrendeling van buitenaf installeren. Deze accessoire maakt het mogelijk toegang tot de garagedeur te krijgen in geval van een stroomuitval.

Voor het openen van de behuizing de aandrijving eerst loskoppelen van de netspanning!

Controleer de installatie, met name de kabels, veren en bevestigingen op tekenen van slijtage, beschadiging of het niet goed in balans zijn. Breng zelf geen veranderingen aan deur, veren of kabels aan, daar een niet goed gebalanceerde deur letsel kan veroorzaken.

Sloten of grendels op de deur verwijderen of buiten gebruik stellen. BEL ANGRIJKE VEILIGHEIDSOPMERKING Houd mensen en dieren uit de buurt van bewegende deuren. Laat iedereen zien hoe de aandrijving veilig gebruikt kan worden. Open de deur alleen als deze volledig zichtbaar is. Laat nooit iemand onder een bewegende deur doorlopen. Laat geen kinderen met de deur of afstandsbediening spelen.Blz. 3 Bewaar dit handboek voor toekomstig onderhoud, afstelling en reparaties. INTRODUCTIE Gefeliciteerd met de aanschaf van uw nieuwe garagedeuropener. Het is een resultaat van een zorgvuldig ontwerp en nauwkeurige productietechnieken. Deze garagedeuropener biedt u duur- zaam gebruiksgemak. Al onze producten zijn fabrieksgetest en garanderen optimale kwaliteit en veiligheid. Om schade aan aandrijving of garagedeur te voorkomen en om te voldoen aan de Machine- richtlijnen dient u de aandrijving volgens instructies in deze handleiding in acht te nemen.

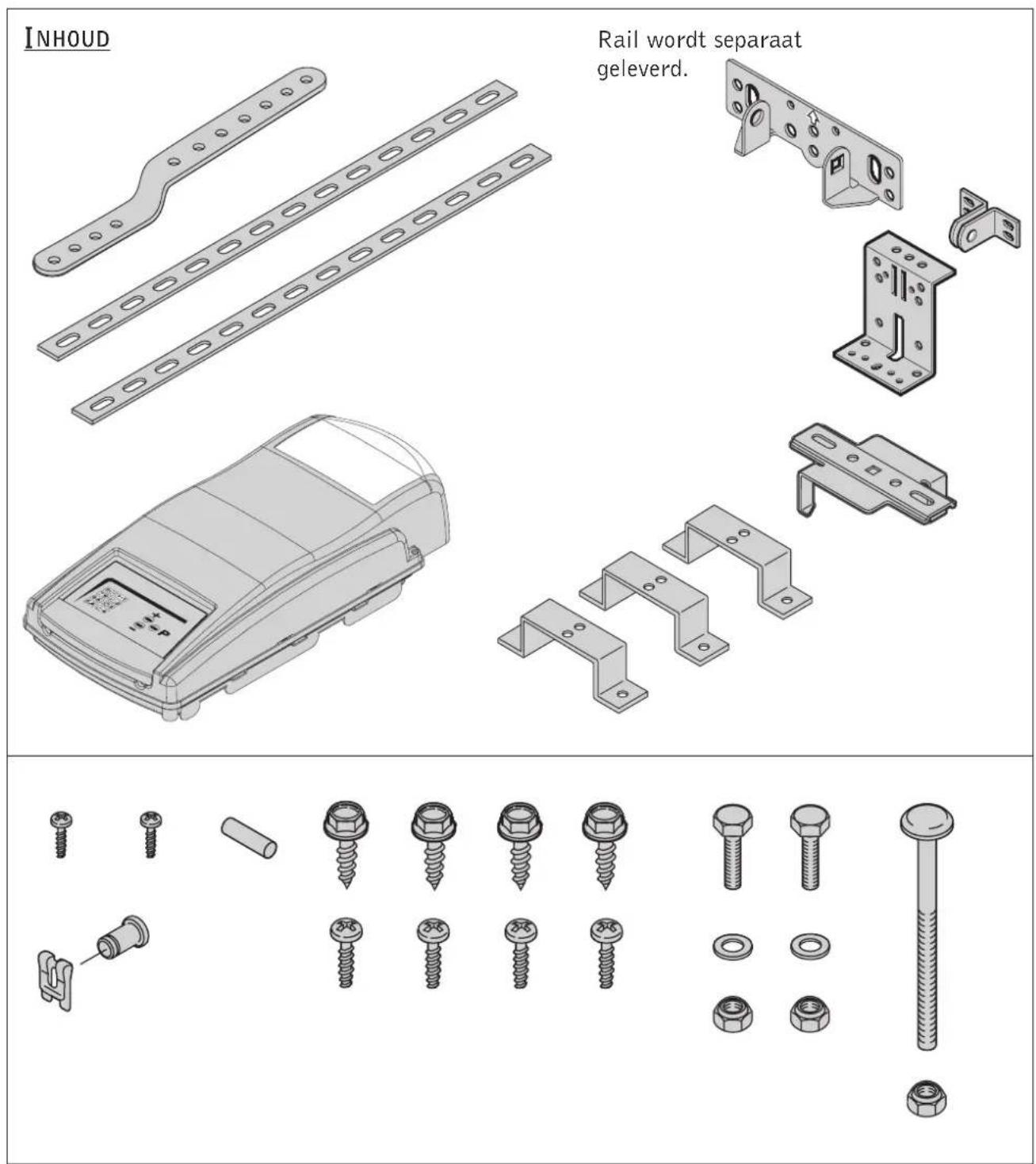

NHOUD Rail wordt separaat geleverd.Blz. 4 VEILIGHEIDSVOORZIENINGEN

• Automatische terugloop Een sluitende deur stopt en opent zich automatisch binnen 2 seconden indien de deur een obstakel raakt.

• Automatische looptijdbegrenzing Sluitende deur stopt en opent zich indien deze niet geheel is gesloten binnen 88 seconden (instelbaar 30 - 240 seconden).

• Safety Stop Opengaande deur stopt binnen 2 seconden zodra deze tegen een obstakel komt.

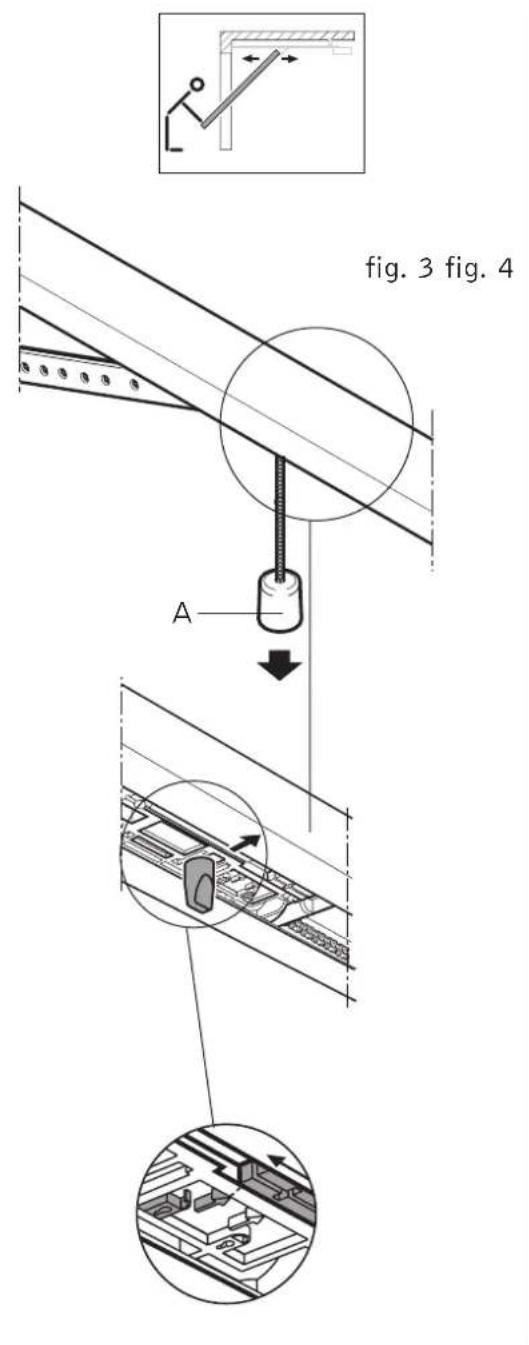

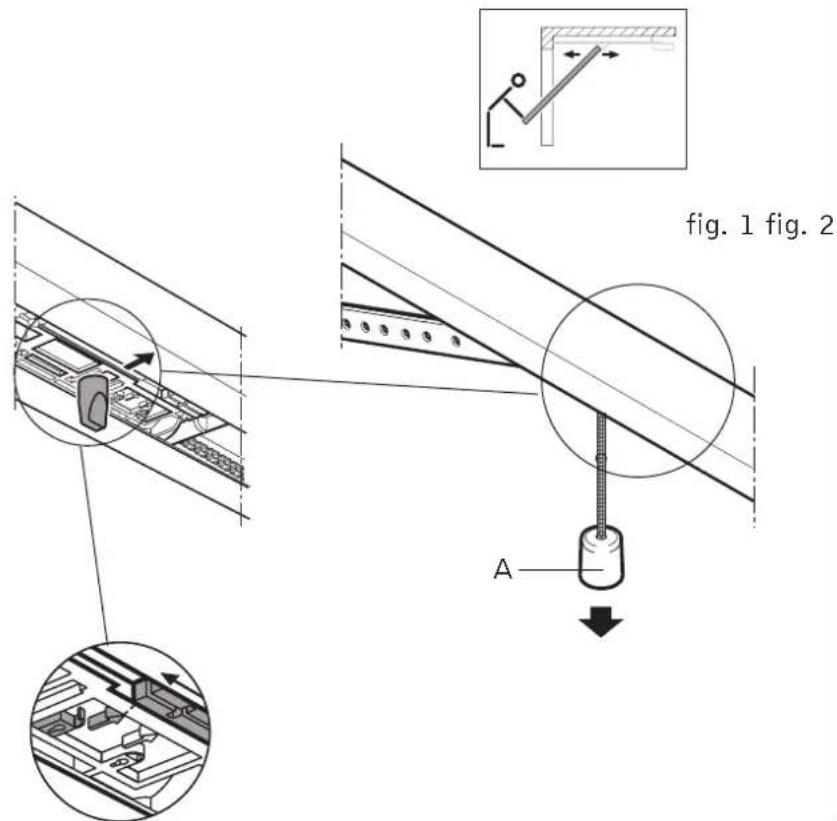

• Fotocel Voor extra veiligheid bevelen wij een fotocel aan. Indien een voorwerp of persoon de infra- rood straal onderbreekt terwijl de deur sluit, stopt de deur en keert deze terug in stand open zonder dat iemand de deur zelf heeft aangeraakt. BELANGRIJK Voor optimale veiligheid moet men de onafhankelijk open en dichtloop krachtbegrenzing (zie Menu d en Menu e op blz. 13 van deze handleiding) instellen en regelmatig testen.Blz. 5 Let op: Indien de opener is geleverd met een tweedelige rail dient men de montage- instructies, geleverd bij rail, in acht te nemen. a Plaats grijze tandwieladapter op motoraandrijfas. De rail samen met de 2 klembeugels aan de aandrijving vastschroeven. Zorg dat de schroeven goed vastgedraaid worden. 2 Monteer de inschakelpal en de trekstang op het wagentje. a. Verwijdert de pal van zijn transport ligplaats en druk hem in de voorziene plaats op de loopwagen.(zie fig. 1) b. Schroef de trekstang in de loopwagen. Let op de positie van de trekkoord ( zie fig. 2) om beschadiging en incorrecte werking te voorkomen MONTAGE-INSTRUCTIES fig.1 fig.2Blz. 6 3 Snelontkoppeling. a. Om de loopwagen te ontgrendelen: trek aan de touw "a”. De loopwagen blijft ontgrendeld.(zie fig. 3) b. Om de loopwagen terug in te schakelen: beweeg de rode pal in de richting van de pijl en start de opener (zie fig. 4) fig. 3 fig. 4

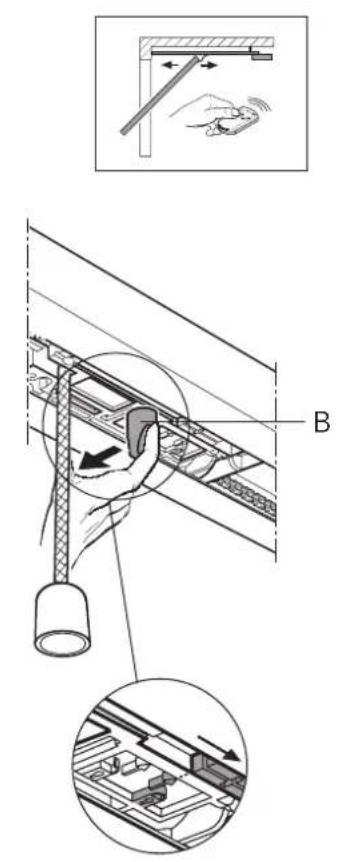

- Monteer deurbeugel (a) in het midden van de deur. Bevestig beugel (b) van de rail in het midden boven de deur (op het deurkozijn of op de draagbalk) zodanig dat er minstens 10 mm. afstand is tussen het hoogste punt van de deur en de onderkant van de rail. - De aandrijving met behulp van een ondersteuning horizontaal stellen en bevestigen (fig. d). - Ontkoppel loopwagen. Open of sluit de deur langzaam. - Trekstang (c) aan deurbeugel (a) koppelen. Let op! Sloten of grendels op de deur verwijderen of buiten gebruik stellen.

SELECTEER UW TYPE GARAGEDEUR

Voordat u de aandrijving gaat monteren dient u te controleren of de opener geschikt is voor uw type garagedeur. Bepaal uw deurtype in Stap ƒ, ©, ª of Ú en volg nauwkeurig de individuele instructies. Voor alle overige deurtypen dient u contact op te nemen met uw leverancier. Speciale accessoires of aanpassingen kunnen noodzakelijk zijn. INSTALLATIE-INSTRUCTIES Kanteldeuren min. 35 mm 10 mm

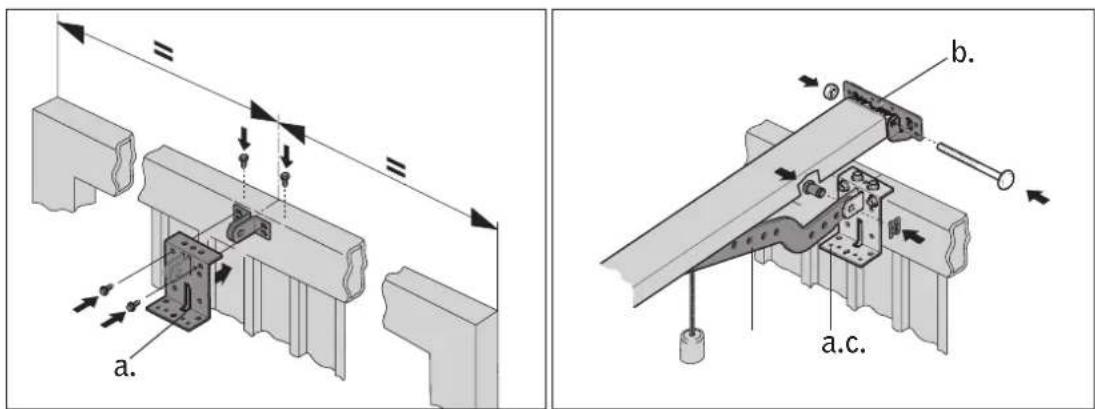

- Monteer deurbeugel (a) zoals aangegeven in het midden van de deur. - Bevestig beugel (b) van de rail in het midden boven de deur (op het deurkozijn of op de draagbalk) zodanig dat er minstens 10 mm. afstand is tussen het hoogste punt van de deur en de onderkant van de rail. - De aandrijving met behulp van een ondersteuning horizontaal stellen en bevestigen (fig. d). - Ontkoppel loopwagen. Open of sluit de deur langzaam. - Trekstang (c) aan deurbeugel (a) koppelen. Let op! sloten of grendels op de deur verwijderen of buiten gebruik stellen. Een fotocel wordt ten zeerste aanbevolen (niet inbegrepen, apart te bestellen).

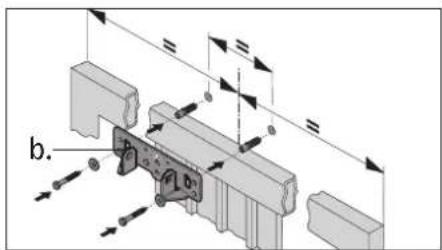

- Monteer beugel (b) van de rail in het midden boven de deur (op het deurkozijn of op de draagbalk) zodanig dat er minstens 10 mm. afstand is tussen het hoogste punt van de deur en de onderkant van de rail. - Monteer de curvenarm volgens de instructies van de leverancier van de arm. - De aandrijving met behulp van een ondersteuning horizontaal stellen en bevestigen (d). - Ontkoppel loopwagen. Open of sluit de deur langzaam. - De deur geheel openen en trekstang met curvenarm verbinden. Sluit deur handmatig en controleer of de afstand tussen loopwagen en deur min. 165 mm is. Speciale curvenarm (zie tekening) is noodzakelijk (niet inbegrepen). Een fotocel wordt ten zeerste aanbevolen (niet inbegrepen, apart te bestellen).

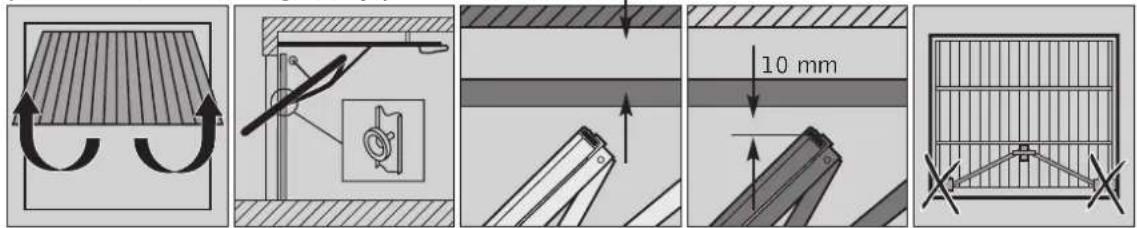

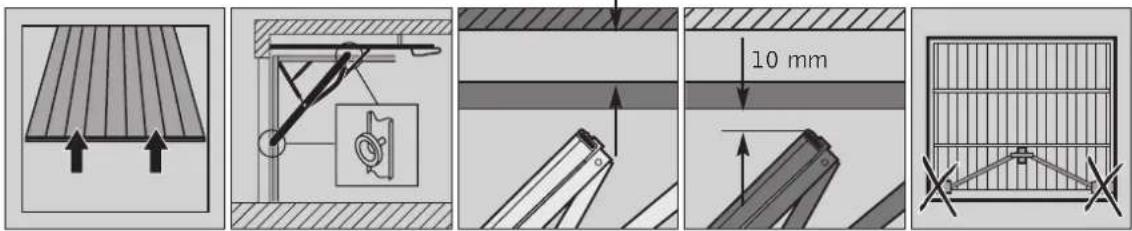

ATTENTIE Binnen de gevel draaiende kanteldeur min. 35 mm 10 mm

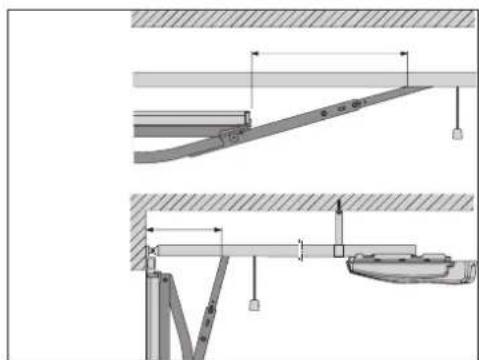

- Bevestig beugel (b) van de rail in het midden boven de deur (op het deurkozijn of op de draagbalk) zodanig dat er minstens 10 mm. afstand is tussen het hoogste punt van de deur en de onderkant van de rail. - Monteer de curvenarm volgens de instructies van de leverancier van de arm. - De aandrijving met behulp van een onder- steuning horizontaal stellen en bevestigen (d). - Ontkoppel loopwagen van ketting of tandriem. Open of sluit de deur langzaam. - De deur geheel openen en trekstang met curvenarm verbinden. Sluit deur handmatig en controleer of de afstand tussen loopwagen en deur min. 165 mm is. Verticaal geleide deur (waarvan de helft buiten de gevel blijft) min. 35 mm 10 mm Speciale curvenarm (zie tekening) is noodzakelijk (niet inbegrepen).

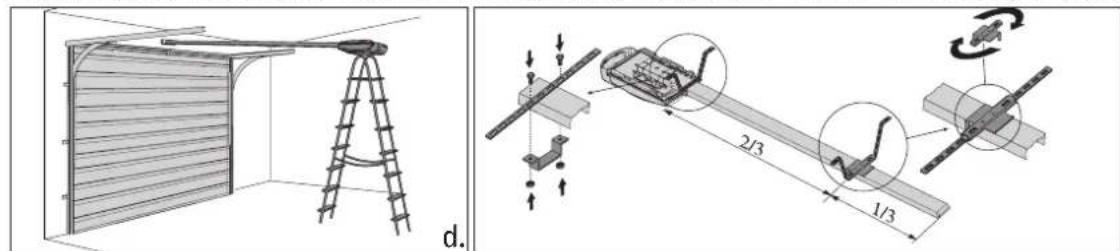

e Controleer of aandrijving en rail goed geplaatst zijn en alle schroeven zijn aangedraaid. !Let op: voordat u uw aandrijving gaat programmeren moet uw loopwagen vergrendeld zijn en trekarm aan garagedeur bevestigd zijn. f Plaats gloeilamp. Type E14, max. 40 Watt (niet inbegrepen).

AANDUIDINGEN ELEKTRONISCH CONTROLEPANEEL

Uw aandrijving heeft een makkelijk controlepaneel met 8 verlichte symbolen en 3 programmeertoetsen. LED's 1 externe fotocel 2 deur open 3 automatisch sluiten 4 deur gesloten 5 230V verlichting 6 storing 7 impuls (knippert langzaam indien 'vakantievergrendeling') 8 in bedrijf, netspanning (230V) Programmeertoetsen / Programmeertoets voor “verminderen” en deur DICHT testtoets & Programmeertoets voor “vermeerderen” en deur OPEN testtoets % Programmeertoets VERKLARING LED uit bijv. 1 LED verlicht bijv. E LED knippert bijv. G LED knippert snel bijv. N Toets ingedrukt % of & of / Verlichting van aandrijving aan: { uit: } Externe verlichting aan: [ uit: ] Standaard instelling: bijv.

Nadat aandrijving op netstroom is aangesloten ondergaat hij automatisch een self-test; alle 8 LED's en de gloeilamp zijn voor ongeveer 2 seconden verlicht. De aandrijving is in bedrijfs- toestand nadat de gloeilamp uit is en LED I is verlicht.

Alle gegevens en veranderingen worden geprogrammeerd met behulp van drie programmeertoet- sen. Druk toets % voor ca. 2 sec. in om van bedrijfstoestand naar programmeermode te gaan. Laat toets % los wanneer alle LED's branden en LED A knippert. U bent nu in de programmeermode van de basisfuncties. Gebruik de & en / toets voor veranderingen in programmeermenu % toets om menukeuze / programmering op te slaan in geheugen.

1. % toets voor ca. 2 sec indrukken (LED A knippert en alle andere zijn verlicht).

2. A. Druk op & als u een fotocel installeert (LED Q verlicht).

B. Druk op / als u geen fotocel installeert (LED A knippert snel).

3. Druk op % om fotocel functie op te slaan en automatisch naar programmeermenu b

te gaan. *De fotocel is een optionele accessoire. Menu b

1. LED S knippert en alle andere zijn verlicht.

2. Druk op de & toets om garagedeur naar gewenste deur OPEN eindpositie te laten gaan.

Gebruik de & ( OPEN) en / (DICHT) toetsen voor fijnafstelling.

3. Druk op % om deur open eindpositie op te slaan en automatisch naar programmeer-

1. LED F knippert en alle andere zijn verlicht.

2. Druk op de / toets om garagedeur naar gewenste deur DICHT eindpositie te laten gaan.

Gebruik de / ( DICHT) and & (OPEN) toetsen voor fijnafstelling.

3. Druk op % om deur

DICHT eindpositie op te slaan en automatisch naar programmeer- menu d te gaan.Blz. 13 Menu d

Niettegenstaande de aandrijving een automatisch lerende krachtinstelling heeft raden wij ten zeerste aan de maximaal benodigde trekkracht te programmeren. Als de handmatig ingestelde kracht overschreden wordt, zal deze voorrang krijgen op de automatisch geleerde kracht.

1. LED S en LED H knipperen en alle anderen zijn verlicht.

2. Gebruik de & en / toetsen om gewenste kracht in te stellen. Elk verlicht LED is 1/8 van de

kracht, dus 1 verlichte LED (1/8) = minimale kracht, alle LED's verlicht (8/8) is maximale kracht.

3. Druk op % om maximale trekkracht op te slaan en automatisch naar menu e te gaan.

! Attentie: Stel uitschakelautomaat zo gevoelig mogelijk in (max. 150 N onderkant van garagedeur). Menu e

Niettegenstaande de aandrijving een automatisch lerende krachtinstelling heeft raden wij ten zeerste aan de maximaal benodigde trekkracht te programmeren. Als de handmatig ingestelde kracht overschreden wordt, zal deze voorrang krijgen op de automatisch geleerde kracht.

1. LED F en LED H knipperen en alle anderen zijn verlicht.

2. Gebruik de & en / toetsen om gewenste kracht in te stellen.

Elk verlicht LED is 1/8 van de kracht, dus 1 verlichte LED (1/8) = minimale kracht, alle LED's verlicht (8/8) is maximale kracht. OPSLAAN VAN INSTELLINGEN: Druk op % om programmeren van maximale duwkracht op te slaan. Alle LED's gaan in volgorde van LED 8 tot LED 1 uit. De aandrijving is nu in bedrijfstoestand (LED I en mogelijk LED S of LED F zijn verlicht). ! Attentie: Stel uitschakelautomaat zo gevoelig mogelijk in (max. 150 N onderkant van garagedeur). OPMERKING: Test de gevoeligheid maandelijks en verander, indien noodzakelijk, de instellingen.

ANSLUITEN VAN DE ONTVANGER: Ontvanger aansluiten en handzender programmeren volgens de bij de ontvanger geleverde instructies. WIJZIGEN VAN DE PROGRAMMATIES: Programmering van één individueel menu veranderen:

1. Druk ca. 2 seconden op % (LED A knippert en alle andere zijn verlicht).

2. Druk meerdere malen op % totdat het gewenste menu verschijnt (bijv. LED F en

LED H knipperen en alle andere LED's zijn verlicht). Van elk 'overgeslagen' menu blijven de instellingen behouden!

3. Volg individuele instructies van het gekozen menu.

4. Druk op % gekozen menu op te slaan en wederom enkele malen om naar bedrijfstoestand

terug te keren (LED I en mogelijk LED S of LED F zijn verlicht). Let op! Als de besturing zich in de programmeermodus bevindt en geen van de drie programmeer- toetsen binnen 30 sec. worden ingedrukt, dan wordt het programmeren afgebroken (foutmelding 7).

1/8Blz. 14 Digitaal radiobedieningssysteem met "rolling code” MAC RC is een radiobedieningssysteem op 433 MHz. Om maximale veiligheid te bieden bestaat het uitgezonden signaal uit een combinatie van een unieke vaste code en een steeds veranderende "rolling code”. Dankzij dit systeem beschikt men over meer dan 100.000.000.000.000.000 verschil- lende niet-kopieerbare codes. De leermode kan geactiveerd worden op de ontvanger of door middel van de zender. Deze tweede mogelijkheid maakt het mogelijk nieuwe zenders in een bestaand systeem te programmeren vanop afstand, wanneer de ontvanger bv. moeilijk bereikbaar is. De gebruikerscode wordt opgeslagen in het Eepromgeheugen van de ontvanger, die de informatie onthoudt, zelfs bij stroomonderbreking. Het programmeren vanop afstand laat tevens het wissen van een ingeleerde zender toe. De zenders/ontvangers zijn conform de geldende CE-richtlijnen en I-ETS normen. Ze zijn BIPT goedgekeurd.

De MAC RC-zenders zijn herkenbaar aan hun blauwe drukknoppen. Ze bestaan in drie uitvoeringen: MAC RC 1(1 kanaal); MAC RC 2 (2 kanalen) en MAC RC 4 (4 kanalen). Alle zenders zijn uitgerust met een batterij-spaarfunctie die de zender uitschakelt wanneer een drukknop langer dan 30 seconden ingedrukt wordt. MAC RC 1 (1-kanaalszender) MAC RC 2 (2-kanaalszender MAC RC 4 (4-kanaalszender)

2. Programmeren van de zenders

Voor het inleren/wissen d.m.v. de drukknop op de ontvanger verwijzen we naar de handleiding van de ontvanger. 2.1. Openen van de zender en programmatie van de eerste zender Druk op de MEM-knop. Als de ontvanger continu beept, drukt u binnen de 5 sec. op de gewenste blauwe kanaalknop. De ontvanger gaat even onderbroken beepen. De zender is nu ingeleerd. 1: Indrukken 2: naar ornhoog duwen OPGELET : Het inleren van de eerste zender door middel van de zender werkt enkel wanneer het ontvangergeheugen leeg is! 2.2. Programmatie van een bijkomende zender Druk op de MEM-knop van de reeds aangeleerde zender. Terwijl de ontvanger continu beept, drukt u binnen de 5 sec. op de reeds aangeleerde knop van de reeds aangeleerde zender. De ontvanger stopt kort met beepen. Vervolgens drukt u drukt u binnen de 5 sec. op de nieuw te programmeren drukknop. De ontvanger gaat even onderbroken beepen. De bijkomende zenderdrukknop is nu ingeleerd. 2.3. Het wissen van een zender uit het geheugen door middel van de zender Duw binnen de 5 seconden drie maal op de MEM-knop van de reeds ingeleerde zender. Bij de eerste maal gaat de ontvanger continu beepen. Bij de derde maal gaat de ontvanger onderbroken biepen. Druk nu op de knop van het te verwijderen kanaal. De ontvanger stopt onmiddellijk met beepen.

Frequentie 433,92 MHz 433,92 MHz 433,92 MHz Voeding 12 V DC batterij GP 23 A 12 V DC batterij GP 23 A 12 V DC batterij GP 23 A Uitgezonden vermogen -10+-7 dBm (100-200mW) -10+-7 dBm (100-200mW) -10+-7 dBm (100-200mW) Opgenomen vermogen bij werking 28 mA 28 mA 28 mA Aantal kanalen 124 Werkingstemperatuur -10 °C / +55°C -10 °C / +55°C -10 °C / +55°C Batterijspaarfunctie na 30 seconden na 30 seconden na 30 seconden De zenders/ontvangers zijn conform de geldende CE-richtlijnen en I-ETS normen. Ze zijn BIPT goedgekeurd. MAC RC "Rolling Code” zendersBlz. 15

De MAC RX 35 is een radio printontvanger op 433,92 MHz compatibel met de MAC RC en de MAC RD handzenders. De RX35 ontvanger is ingebouwd in de MAC TRONIC.

2. Het instellen van de ontvanger

VOOR HET PROGRAMMEREN EN WISSEN DOOR MIDDEL VAN DE ZENDER VERWIJZEN WE NAAR DE HANDLEIDING BIJ DE ZENDER. 2.1. Het aansluiten van de ontvanger De ontvanger RX 35 is reeds geïnstalleerd in de MAC TRONIC onder de lampkap. 2.2. Instelling en programmatie P1-MEM = leerknop

1) Druk P1 in (blijven indrukken). Na 0,8 sec. zal de zoemer B1 ononderbroken blijven beepen.

2) Zend tegelijkertijd het kanaal uit dat moet opgeslagen worden. De zoemer B1 zal met tussenpozen beepen.

Herhaal handeling 1) en 2) om een nieuwe code in te voeren. J 2 = keuzebrug Polen overbrugd : geschikt voor werking met MAC RD zenders (rood drukknoppen veld) Polen niet overbrugd : geschikt voor werking met MAC RC zenders (blauw drukknoppenveld) P2-DEL = wisknop Wissen van 1 zender:

1) Druk P2 in (ingedrukt houden). Na 0,8 sec. gaat de zoemer traag en met tussenpozen beepen.

2) Zend het kanaal uit dat moet gewist worden. Zodra de code effectief gewist is, maakt de zoemer een ononderbroken geluid. Herhaal handelingen 1) en 2) om een andere code te wissen. Wissen van alle zenders: Druk P2 in (ingedrukt houden). Na 0,8 sec. gaat de zoemer met tussenpozen beepen. Laat nu P2 los en druk binnen de 0,5 sec. opnieuw in; hou min. 10 sec. ingedrukt tot de zoemer ononderbroken beept. Laat nu de toets P2 los. ANT = aansluiting voor antenne Standaard wordt er een geïsoleerde koperdraad 170 mm. bijgeleverd Bij gebruik van een externe antenne type MAC ANT GP 433 moet de mantel van de RG 58 coax aangesloten worden op de rechtse schroef. De totale coaxlengte mag niet langer zijn dan 10m.

3. Technische gegevens

RX 35 Frequentie 433,92 MHz Geheugen gesoldeerd MEM 85 Voeding 8-12 V DC Max. opgenomen vermogen bij rust 14mA Max. opgenomen vermogen tijdens werking 14mA Max. belasting relais open collector, 30mA Werkingstemp. -10°C / +55°C Impedantie antenne 50 W MAX RX 35 "Rolling Code" ONTVANGERBlz. 16 EXTERNE AANSLUITINGEN M motor T1 transformator V1 toerentalsensor (RPM) S22 referentiepuntschakelaar T fotocel zender R fotocel ontvanger S3 drukknop IMPULSE (NO contact) S4 drukknop (NC contact) X1 plug 1~N 220-240V 50Hz H4 gloeilamp H5 signaallamp RC Relais contact 0V Massa 24V 24 VDC, 50mA max. bk zwart bn bruin or oranje rd rood a bruin b groen/geel c groen Het is mogelijk ofwel een druktoets ofwel een 3-voudige wandconsole aan te sluiten (impuls, licht aan/uit, vakantievergrendeling). Als LED 8 brandt en LED 7 knippert is de vakantievergrendeling geactiveerd. Deactiveer de vakantievergrendeling via 3-voudige wandconsole of het kort indrukken van de % toets op de aandrijving.Blz. 17 Ruststroomcircuit onderbroken36 K+J+H+G+F+D+S+A 'Meerwaarde' gevoeligheid krachtbegrenzing

K+J+A Test fotocel niet o.k.

K+J Looptijdbegrenzing

K+S Toerentalsensor defect Blokkeerbeveiliging aangesproken

K+A Referentiepuntschakelaar defect

StoringsindicatieFoutmeldingLED knippert onregelmatig DIAGNOSE WORDT ZICHTBAAR INDIEN DE % TOETS KORT WORDT INGEDRUKT. Deur laten nakijkenDeur loopt te zwaar Aandrijving laten nakijkenToerentalsensor defectLED 6 knippert Foutmelding 9 Deactiveer de vakantievergrendeling via 3-voudige wandconsole of het kort indrukken van de % toets op de aandrijving. Aandrijving is in vakantie-vergrendelingReageert niet op zender maar wel op drukknop LED 8 brandt LED 7 knippert Stop-drukknop aansluiten.Kortsluitstekker S4 (NC) verwijderd, zon- der STOP-knop te hebben aangesloten. Geen reactie na impuls. Foutmelding 36 Alle pulsgevers van de aandrijving loskoppelen. Eén voor één opnieuw aansluiten en fout zoeken. Kortsluiting aan de aansluitklemmen voor drukknop 'impuls'. Geen reactie na impuls. LED 7 brandt. Fotocel omprogrammeren of aansluiten. Fotocel Menu a geprogrammeerd, echter niet aangesloten Aandrijving loopt alleen in "OPEN", echter niet in "DICHT" richting. Foutmelding 15 Verwijder belemmering of fotocel laten controleren. Externe fotocel defect of onderbroken.LED 6 knippert Foutmelding 6 of 15 Uitschakelautomaat opnieuw instellen (Menu d, Menu e). Deur gangbaar maken. Uitschakelautomaat te gevoelig. Deur loopt te zwaar of is geblokkeerd. LED 6 knippert Foutmelding 10 Netspanning uitschakelen. Besturingseenheid eraf schroeven en laten controleren. Besturingseenheid defect. Transformator laten afkoelen.Thermische beveiliging transformator is in werking getreden. Controleer of netspanning aanwezig is. Wandcontactdoos controleren. Spanning ontbreekt.LED 8 brandt niet. WerkwijzeOorzaakStoringsindicatie STORINGSHANDLEIDINGBlz. 18 Waarschuwing – Het programmeren van de geavanceerde instellingen mag alleen door een getraind en bevoegd vakman worden uitgevoerd.

• Aanpassen Automatische krachtinstellingen en verlichting (Niveau 4).

- AUTOMATISCH SLUITEN (NIVEAU 3) Waarschuwing – Bij activering van de functie automatisch sluiten moet een fotocel aangesloten worden overeenkomstig Menu a in de basisfuncties.

ENU OVERZICHT (N3): a Tijdsduur 'deur open' (automatisch sluiten). 2 Programmeren voorwaarschuwingstijd (tijd voordat de deur sluit). 3 Programmeren voorwaarschuwingstijd voordat de deur opengaat (te gebruiken in combi met waarschuwingslamp). 4 Voortijdig sluiten na het passeren van de fotocel. e Reset van de niveau 3 menu’s

IJDSDUUR 'DEUR OPEN' (AUTOMATISCH SLUITEN) Besturing bevindt zich in bedrijfstoestand.

1. Programmeertoetsen %, & en / tegelijk ca. 10 seconden indrukken totdat LED D

knippert en alle andere zijn verlicht.

2. Laat % los (LED A knippert).

3. Gebruik de & en / toetsen om 'deur open' tijdsduur te programmeren.

minimale tijd: 5 seconden maximale tijd: 255 seconden

4. Druk op % om 'deur open' tijdsduur op te slaan en automatisch naar Menu b te gaan.

ROGRAMMEREN VOORW AARSCHUWINGSTIJD (TIJD VOORDAT DEUR SLUIT) Nadat de 'deur open' tijdsduur is geprogrammeerd knippert LED S.

1. Controleer of LED S knippert en dat alle andere zijn verlicht.

2. Gebruik de & en / toetsen om 'voorwaarschuwingstijd' te programmeren.

minimale tijd: 2 seconden maximale tijd: 70 seconden

3. Druk op % om op te slaan en naar Menu c te gaan.

1. Controleer of LED D knippert en dat alle andere zijn verlicht.

2. Gebruik de & en / toetsen om 'voorwaarschuwingstijd' te programmeren.

minimale tijd: 0 seconden maximale tijd: 7 seconden

3. Druk op % om op te slaan en naar Menu d te gaan.

1. Controleer of LED F knippert en dat alle andere zijn verlicht.

2. Gebruik de & en / toetsen om de gewenste instelling te kiezen:

A. LED A knippert: Deur sluit na de ingestelde tijd B. LED Q brandt: Deur sluit na het passeren van de fotocel

3. Druk op % om op te slaan en om het geavanceerde programmeerniveau 3 "Automatisch

sluiten" te beëindigen. Alle LED's gaan in volgorde van 8 tot 1 uit. De aandrijving is nu in bedrijfstoestand; LED I en mogelijk LED W (deur volledig open) of LED R (deur volledig gesloten) zijn verlicht.

Deur sluit na het passeren van de fotocel

Deur sluit na de ingestelde tijd

ESET VAN DE NIVEAU 3 MENU’S: Druk de programmeertoetsen % en / tegelijk in voor langer dan 20 seconden. De reset is uitgevoerd wanneer de LED’s automatisch uitschakelen beginnende met LED 8 en eindigend met LED 1. De aandrijving is nu terug in bedrijfstoestand; LED I en mogelijk LED W (deur volledig open) of LED R (deur volledig gesloten) zijn verlicht. Waarschuwing – Het programmeren van de geavanceerde instellingen mag alleen door een getraind en bevoegd vakman worden uitgevoerd.

ENU OVERZICHT (N4): 1 Programmeren tijdsduur verlichting 2 Programmeren 'meerwaarde' automatisch geleerde kracht 3 Programmeren van 'meerwaarde' automatisch geleerde kracht in langzame snelheid

1. Druk in de bedrijfstoestand tegelijk ca. 10 seconden op %, & en / totdat LED C

knippert en alle andere LED's zijn verlicht.

2. Blijf op % drukken en selecteer met de & of / toets Niveau 4 (LED F knippert snel).

1. LED A knippert en alle andere zijn verlicht.

2. Gebruik de & of / toetsen om verlichtingsduur te programmeren.

minimale tijd: 90 seconden maximale tijd: 240 seconden

3. Druk op % om op te slaan en automatisch naar Menu b te gaan.

1. LED S knippert en alle andere zijn verlicht.

2. Gebruik de & of / toetsen om 'meerwaarde' in stappen van 1/15 te verhogen of te verminderen.

minimale meerwaarde: 1/15 maximale meerwaarde: 15/15

3. Druk op % om op te slaan en automatisch naar Menu c te gaan.

1. LED F knippert en alle andere zijn verlicht.

2. Gebruik de & of / toetsen om 'meerwaarde' automatisch geleerde kracht in langzame

snelheid in stappen van 1/15 te verhogen of te verminderen. minimale meerwaarde: 1/15 maximale meerwaarde: 15/15

3. Druk op % om op te slaan en om het geavanceerde programmeerniveau 4 "Automatische

krachtinstellingen en verlichting " te beëindigen. Alle LED's gaan in volgorde van 8 tot 1 uit. De aandrijving is nu in bedrijfstoestand; LED I en mogelijk LED W (deur volledig open) of LED R (deur volledig gesloten) zijn verlicht. Waarschuwing - Het programmeren van de geavanceerde instellingen mag alleen door een getraind en bevoegd vakman worden uitgevoerd.

ENU OVERZICHT (N5): 1 Programmeren van looptijdbegrenzing 2 Programmeren van externe signaal lampen 3 Programmeren van verlichting van de aandrijving 4 Programmeren verlichting 'externe lichtrelais' (box) en van de aandrijving

1. Druk in de bedrijfstoestand tegelijk ca. 10 seconden op %, & en / totdat LED C

knippert en alle andere LED's zijn verlicht.

2. Blijf op % drukken en selecteer met de & of / toets Niveau 5 (LED B knippert snel)

1. LED A knippert en alle andere zijn verlicht.

2. Gebruik de & en / toetsen om verlichtingsduur te programmeren

minimale tijd: 30 seconden maximale tijd: 240 seconden

3. Druk op % om op te slaan en automatisch naar Menu b te gaan.

1. LED S knippert en alle andere zijn verlicht.

2. Gebruik de & en / toetsen voor het programmeren van verlichting

LED A knippert externe lampen branden LED Q brandt externe lampen knipperen

3. Druk op % om op te slaan en automatisch naar Menu c te gaan.

1. LED D knippert en alle andere zijn verlicht.

2. Gebruik de & en / toetsen voor het programmeren van verlichting

LED A knippert verlichting brandt tijdens voorwaarschuwingstijd (sluiten) LED Q brandt verlichting knippert tijdens voorwaarschuwingstijd (sluiten)

3. Druk op % om op te slaan en automatisch naar Menu d te gaan.

1. LED F knippert en alle andere zijn verlicht.

2. Gebruik de & en / toetsen voor het programmeren van verlichting

LED A knippert aandrijvingverlichting brandt tijdens waarschuwingstijd LED Q brandt extern lichtrelais 30 sec. alarmmelding na het aanspreken van de beveiliging tegen ongewenst openen.

3. Druk op % om op te slaan en om het geavanceerde programmeerniveau 5 "

Programmeren van Verlichting / signaallampen " te beëindigen. Alle LED's gaan in volgorde van LED 8 tot LED 1 uit. De aandrijving is nu in bedrijfs- toestand; LED I en mogelijk LED W (deur volledig open) of LED R (deur volledig gesloten) zijn verlicht.

extern lichtrelais 30 sec. alarmmelding na het aanspreken van de beveiliging tegen ongewenst openen.

aandrijvingverlichting brandt tijdens waarschuwingstijd

verlichting knippert tijdens waarschuwingstijd

verlichting brandt tijdens waarschuwingstijd

externe lampen brandenBlz. 23 ! Let op: Plaatselijke veiligheidsvoorschriften in acht nemen! Netvoeding- en stroomleidingen absoluut gescheiden leggen. ! Let op: Open en sluit de deur alleen als deze volledig zichtbaar is en wanneer u er zeker van bent dat er zich geen personen of objecten in het looptraject van garagedeur bevinden. Onderhoud Deze garagedeuropener is grotendeels onderhoudsvrij. Echter, alle bewegende delen van de deur en de aandrijving dienen regelmatig gecontroleerd en goed afgesteld te worden. Controleer regelmatig manueel of de deur vlot loopt en goed uitgebalanceerd is. De instelling van uitschakelautomaat OPEN en DICHT dient regelmatig getest te worden. MAC Tronic 100 Garagedeuropener Aansluiting 230 V 250 W (in bedrijf met verlichting) 3,9 W (stilstand zonder verlichting) Bewegingssnelheid: 0,14 m/sec. met softstart en softstop Trek- en duwkracht: 1000 N Looptijdbegrenzing: 88 sec. (instelbaar) Verlichting: 1 x 40 W (type E14), instelbaar van

Tension du circuit de commande: Laagspanning minder dan 24 V DC Automatisch sluiten: Voor het automatisch sluiten van garagedeur zijn de optionele fotocellen noodzakelijk. Waarschuwingstijd instelbaar van 2 tot 70 sec. en openingstijd van 5 - 255 sec. Voor aansluiting signaallampen is een extern lichtrelais als toebehoren verkrijgbaar. Uitschakelautomaat: Elektronische krachtbegrenzing door micro- processor en stroomsensor. Blokkeerbeveiliging: Door microprocessor en toerentalsensor. Inbraak beveiligingssysteem: Elektronische back-drive beveiliging bij gesloten deur; deur sluit zich automatisch na detectie van een circa 1cm. ongewenste (terugwaartse) beweging. Beschermingsgraad: Uitsluitend geschikt voor droge ruimtes. TECHNISCHE GEGEVENS:Page 24

%, & en / voor 10 sec. gezamelijk indrukken tot LED 3 knippert en alle andere LED's oplichten. Laat %los en LED 1 knippert (geen automatische dichtloop) & MEER / MINDER 15 stappen tussen 5 sec. - 225 sec. % bevestigen

(voordat de deur sluit) LED 3 KNIPPERT - ALLE ANDERE LED'S VERLICHT. Indien 1 knippert geen voorschwaarschuwing. & MEER / MINDER 7 stappen min 0 en max. 7 sec. % bevestigen

MENU 3 PROGR. WAARSCHUWINGSTIJD

(voordat de deur opengaat) LED 4 KNIPPERT - ALLE ANDERE LED'S VERLICHT. & MEER / MINDER LED 1 knippert = autom. sluiting na ingestelde tijd LED 1 brandt = deur sluit na het passeren van de fotocell % bevestigen

%, & en / voor 10 sec. gezamelijk indrukken, % ingedrukt houden met & tot LED 4 knippert en alle andere LED's oplichten. Laat % los en LED 1 knippert en de andere zijn verlicht & MEER / MINDER (standaard 180 sec.) 15 stappen tussen 90 sec. - 240 sec. % bevestigen

%, & en / voor 10 sec. gezamelijk indrukken, % ingedrukt houden met & tot LED 5 knippert en alle andere LED's oplichten. Laat % los en LED 1 knippert en de andere zijn verlicht & MEER / MINDER (standaard 180 sec.) 15 stappen tussen 30 sec. - 240 sec. % bevestigen

LED 3 KNIPPERT - ALLE ANDERE LED'S VERLICHT. & MEER / MINDER LED 1 knippert = verlicht. brandt gedurende de voorwaarschwingstijd sluiten LED 1 brandt = verlicht. knippert gedurende de voorwaarschuwingstijd sluiten % bevestigen

MENU 3 PROGR. VERLICH. AANDRIJVING

LED 4 KNIPPERT - ALLE ANDERE LED'S VERLICHT. & MEER / MINDER LED 1 knippert = ext. verlichting brandt tijdens de voorafgeprogr. verlichtingsduur. LED 1 brandt = ext. lichtrelais geeft 30 sec. alarmmelding na activ. van beveiling tegen ongewenst openen. % bevestigen

MENU 4 PROGR. VERLICHTING EXT

LICHTRELAIS (BOX)49 Algemene veiligheidsinstructies. Deze instructies zijn een essentieel onderdeel van het produkt en dienen afgegeven te worden aan de gebruiker. Gelieve deze instructies zorgvuldig door te nemen want zij bevatten belangrijke richtlijnen betreffende de veiligheid, het gebruik en het onderhoud van dit systeem. Het is onontbeerlijk om deze richtlijnen te bewaren en deze door te geven aan alle andere mogelijke gebruikers van de aandrijving. Deze motor mag enkel en alleen gebruikt worden waarvoor hij ontworpen is. Elk ander gebruik wordt aanzien als oneigenlijk en bijgevolg gevaarlijk. De machinebouwer kan niet verantwoordelijk gesteld worden voor eventuele schade veroorzaakt door ongeschikt, verkeerd of onverstandig gebruik. Vermijd elke handeling in de nabijheid van scharnieren of bewegende mechanische onderdelen. Begeef u niet in het onmiddellijk bewegingsveld van de automatische deur of poort wanneer deze in beweging is. Het tegenhouden van de bewegende automatische deur of poort kan een bron van gevaar zijn. Laat kinderen nooit spelen in het bewegingsveld van de geautomatiseerde deuren of poorten. Bewaar alle afstandsbedieningen of andere bedieningstoestellen buiten het bereik van kinderen, om elke onverwachte bediening te voorkomen. Ingeval van stroomonderbreking of slechte werking van de poort dient de stroom te worden onderbroken, en dient u zich te wenden tot een erkende installateur. Alle verantwoordelijkheid wordt afgewezen wanneer zou blijken dat er eigenhandige reparaties uitgevoerd werden. Het niet opvolgen van deze instructies kan gevaar met zich meebrengen. Alle tussenkomsten voor reiniging, onderhoud of herstelling dienen uitgevoerd te worden door geschoold personeel. Alle mogelijke documenten betreffende deze tussenkomsten dienen ter beschikking gesteld te worden van de gebruiker. Om de goede werking van het systeem te waarborgen is het onontbeerlijk deze instructies aandachtig te lezen en het periodiek onderhoud van de automatisatie te laten uitvoeren door een erkende installateur. Beweeg de rode pal in de richting van de pijl. Het loopwagentje wordt terug vergrendeld. De poort kan nu opnieuw automatisch bediend worden. Trek aan de touw (a), het loopwagentje is ontgrendeld. De poort kan nu manueel bediend worden. vergrendelen automatische bediening (fig. 2) ontgrendelen manuele bediening (fig. 1)
