Tronic 55 - Garagepoort MAC - Gratis gebruiksaanwijzing en handleiding

Producttype	Automatisme voor garagedeur
Merk	MAC
Model	Tronic 55
Voeding	230 V, 50 Hz, 200 W (werking), 3,9 W (rust)
Stuurspanning	24 V DC
Frequentie zender	433,92 MHz
Trek-/duwkracht	550 N
Bewegingssnelheid	0,14 m/s
Loopduurbeperking	88 seconden (instelbaar van 30 tot 240 seconden)
Verlichting	1 x 40 W, type E14 (niet inbegrepen)
Veiligheidsvoorzieningen	Automatische heropening (<2 s), veiligheidsstop (<2 s), elektronische krachtbegrenzing, obstakeldetectie, anti-inbraak
Fotocel	Optioneel (sterk aanbevolen)
Programmering	Eindschakelaars openen/sluiten, kracht, voorwaarschuwing
Afstandsbedieningen	MAC RC 1/2/4 : 1, 2 of 4 kanalen, rollende code
Voeding afstandsbediening	12 V DC, batterij GP 23A
Werktemperatuur	-10 °C tot +55 °C
Onderhoud	Geen speciaal onderhoud; regelmatig bewegende delen en balans controleren
Goedkeuringen	Conform EE-richtlijnen, I-ETS-normen, goedgekeurd BIPT

Veelgestelde vragen - Tronic 55 MAC

Hoe programmeer ik de eindschakelaars voor openen en sluiten?

Druk op de knop P gedurende ongeveer 2 seconden tot LED 1 knippert en alle andere LEDs branden. Gebruik de knoppen + en - om de deur naar de gewenste openingspositie te brengen en druk op P om te bevestigen. LED 2 knippert dan om de eindschakelaar voor sluiten te programmeren. Breng de deur met de knoppen naar de gesloten positie en druk op P om op te slaan.

Hoe installeer ik een fotocel?

Sluit de zender en ontvanger van de fotocel aan volgens het aansluitschema (klemmen T en R). Ga vervolgens naar het menu Niveau 2 door 10 seconden op P te drukken en selecteer optie 1 (LED 1 brandt) om de fotocel te activeren. Bevestig met P. Als u geen fotocel installeert, kies dan optie B (LED 1 knippert).

Wat te doen als de deur niet meer reageert op de afstandsbediening?

Controleer eerst of de aandrijving onder spanning staat (LED 4 brandt). Zorg ervoor dat de vakantievergrendeling niet is geactiveerd (LED 3 knippert). Indien wel, deactiveer deze via de wandconsole of door kort op knop P te drukken. Anders, programmeer de afstandsbediening opnieuw volgens de programmeerprocedure (zie vraag 7).

Hoe stel ik de maximale openings- en sluitkracht in?

Ga in menu Niveau 2 (lang indrukken van P tot LED 1 snel knippert), selecteer menu ② voor openen of ③ voor sluiten. Gebruik de knoppen + en - om de kracht in stappen van 1/8 aan te passen. Hoe hoger het aantal brandende LEDs, hoe groter de kracht. Bevestig met P. Stel de kracht zo gevoelig mogelijk in (max. 150 N aan het onderste deel van de deur).

Hoe activeer ik de vakantievergrendeling?

De vakantievergrendeling wordt geactiveerd via een wandconsole met 3 functies of door kort op knop P te drukken als de console is aangesloten. Wanneer de modus actief is, knippert LED 3 langzaam. Deactiveer via de console of door kort op P te drukken.

Wat betekenen de knipperingen van de fout-LEDs?

Druk kort op knop P om de foutcode weer te geven. Bijvoorbeeld: fout 3 = fotocel defect; fout 5 = obstakeldetectie te gevoelig; fout 7 = fotocel niet aangesloten of test negatief; fout 10 = toerentalsensor defect. Raadpleeg de storingszoeker in de handleiding.

Hoe programmeer ik een nieuwe afstandsbediening?

Zorg dat het geheugen van de ontvanger leeg is voor de eerste zender. Open de zender, druk op de MEM-knop en vervolgens binnen 5 seconden op de blauwe knop van het gewenste kanaal. De ontvanger geeft een continu signaal gevolgd door een onderbroken signaal. Voor een extra zender gebruik je een reeds geprogrammeerde zender: druk op MEM, vervolgens op de geprogrammeerde knop en daarna op de nieuwe toe te voegen knop.

Hoe ontgrendel ik de deur handmatig bij een storing?

Trek aan het koord (a) om de wagen te ontgrendelen. De deur kan dan handmatig worden geopend. Om terug te keren naar automatische modus, duw de rode hendel in de richting van de pijl en start de opener. Zorg dat de wagen goed vergrendeld is voordat u de automatisering opnieuw gebruikt.

Hoe vaak test ik het veiligheidsomkeersysteem?

Test het omkeersysteem minstens eenmaal per maand. Plaats een obstakel (bijv. een houtblok) onder de deur tijdens het sluiten. De deur moet binnen 2 seconden stoppen en opnieuw openen. Zo niet, pas dan de krachtinstellingen aan (Niveau 2, menu's ② en ③) of neem contact op met een professional.

Wat zijn de belangrijke veiligheidsvoorschriften voor de installatie?

Controleer voor installatie het evenwicht van de deur. Verwijder alle kabels en uitsteeksels. Installeer de drukknop buiten bereik van kinderen. Sluit laagspanningskabels (knop, fotocel) apart aan van de voedingskabels. Koppel de aandrijving los voordat u de behuizing opent. Bewaar deze handleiding voor toekomstig onderhoud.

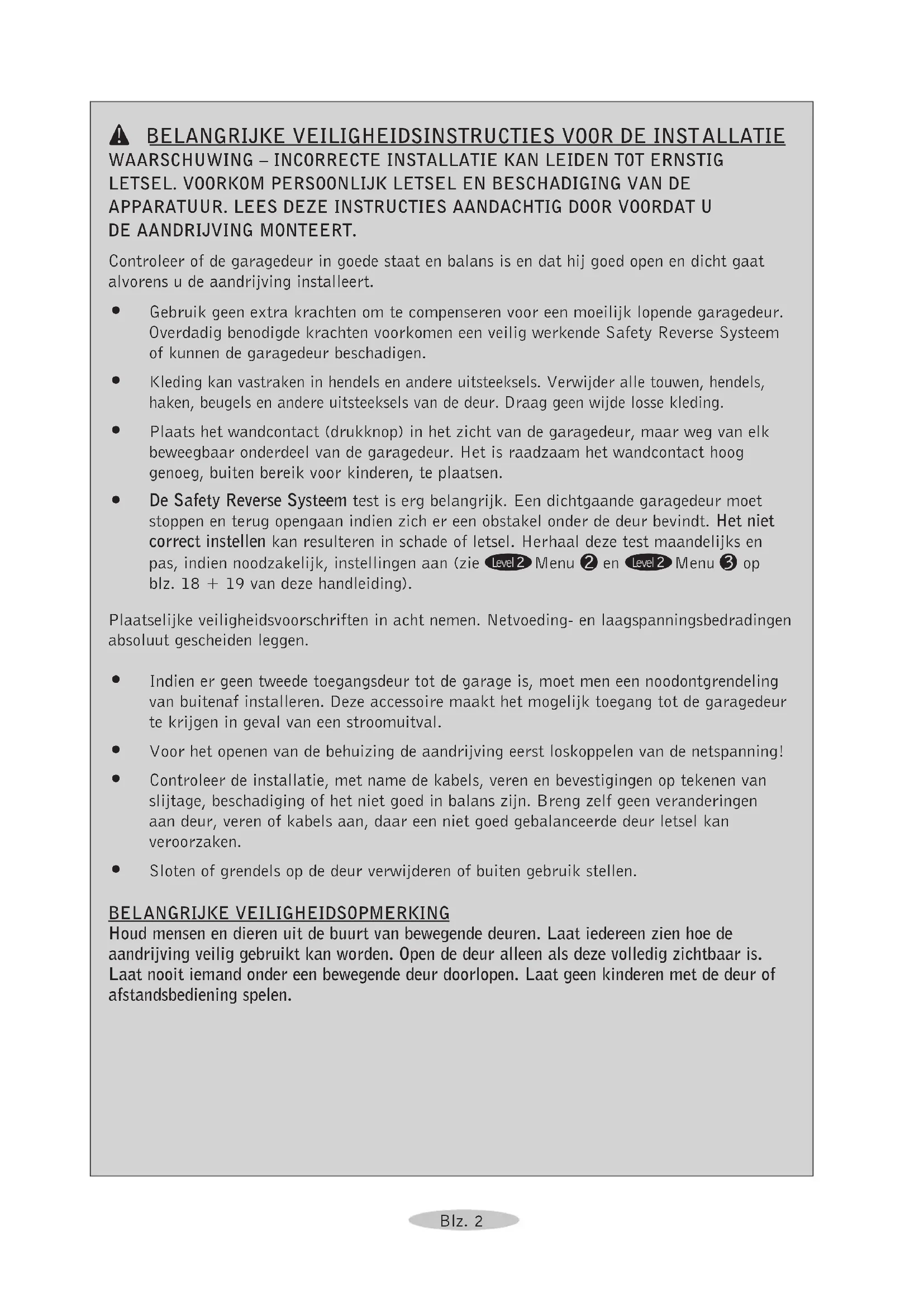

GEBRUIKSAANWIJZING Tronic 55 MAC

Controleer of de garagedeur in goede staat en balans is en dat hij goed open en dicht gaat alvorens u de aandrijving installeert.

• Gebruik geen extra krachten om te compenseren voor een moeilijk lopende garagedeur. Overdadig benodigde krachten voorkomen een veilig werkende Safety Reverse System of hunnen de garagedeur beschadenigen.
• Kleding kan vastraken in hendels en andere uitsteeksels. Verwijder alle touwen, hendels, haken, beugels en andere uitsteeksels van de deur. Draag geen wijde losse kleding.
• Plaats het wandcontact (drukknop) in het zicht van de garagedeur, maar weg van elk beweegbaar onderdeel van de garagedeur. Het is raadzaam het wandcontact hoog genoeg, buiten bereik voor kinderen, teplaatsen.
• De Safety Reverse Systeem test is erg belangrijk. Een dichtgaande garagedeur moet stoppen en terug opengaan indien zich er een obstakel onder de deur bevindt. Het niert correct instellen kan resulteren in schade of letsel. Herhaal deze test maandelijks en pas, indienoodzakelijk,installingen aan (zie Level 2 Menu 2 en Level 2 Menu 3 op blz. 18 + 19 van deze handleiding).

Plaatselijke veiligheidsvoorschriften in acht nemen. Netvoeding- en laagspanningsbedradingen absolut gescheden leggen.

• Indien er geen tweede toegangsdeur tot de garage is,要去 men een noodontgrendeling van buitenaf installereren. Deze accessoire maakt het möglichk toegang tot de garagedeur te krijgen in geval van een stroomuitval.
  Voor het openen van de behuizing de aandrijving eerst loskoppelen van de netspanning!
• Controller de installation, met name de kabels, veren en bevestigingen op tekenen van slijtage, beschadiging of het Niet goed in balans zich. Breng zich geen veranderingen aan deur, veren of kabels aan, waar een Niet goed gebalanceerde deur letsel kanveroorzaken.
• Sloten of fremds op de deur verwijderen of buiten gebruik stellen.

BELANGRIJKE VEILIGHEIDSOPMERKING

Houd mensen en dieren uit de buurt van bewegende deuren. Laat iedereen zien hoe de aandrijving veilig gebruikt kan worden. Open de deur alleen als deze volledig zichtaar is. Laat nooit iemand onder een bewegende deur doorlopen. Laat geen kinderen met de deur of afstandsbediening spelen.

Bewaar dit handboek voor toekomstig onderhoud, afstelling en reparaties.

INTRODUCTIE

Gefeliciteerd met de aanschaf van uw nieuwe garagedeuropeaner. Het is een resultaat van een zorgvuldig ontwerp en nauwkeurige productietechnieken. Deze garagedeuropeaner biedt u duurzaam gebruiksgemak. Al once producten zijn fabrieksgetest en garanderen optimale kwaliteit en verilgheid.

Om schade aan aandrijving of garagedeur te voorkomen en om te voldoen aan de Machinerichtlijnen dient u de aandrijving volgens instructies in deze handleiding in acht te nemen.

VEILIGHEIDSVOORZIENINGEN

- Automatische terugloop

Een sluitende deur stopt en opent zich automatisch binnen 2 seconden indien de deur een obstakel raakt.

- Automatische looptijdbegrenzing

Sluitende deur stopt en opent zich indien deutsche nicht geheel is gesloten binnen 88 seconden (instelbaar 30 - 240 seconden).

- Safety Stop

Opengaande deur stopt binnen 2 seconden zodra deutsche gegen een obstakel kommt.

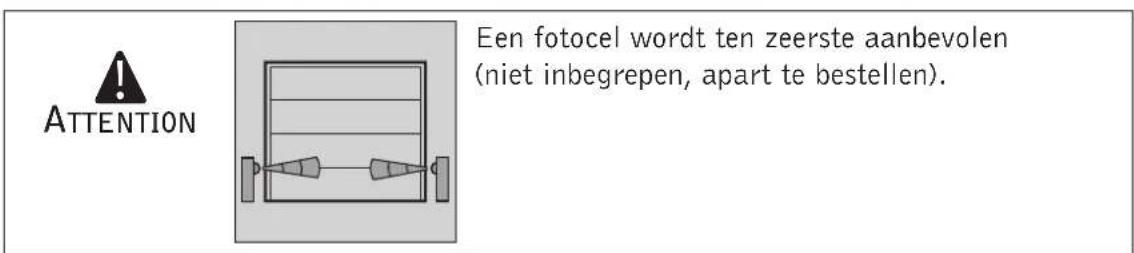

Fotocel

Voor extraeiligheid bevelen wij een fotocel aan. Indien een voorwerp of person de infra- rood straal onderbreekt terwijl de deur sluit, stopt de deur en keert deze terug in stand open zonder dat iemand de deur zich aangeraakt.

BELANGRIJK

Voor optimale verilgheid moet men de onafhankelijk open en dichtloop krachtbegrenzing (zie Level 2 Menu 2 en Level 2 Menu 3 op blz. 18+19 van deze handleiding) instellen en regelmatig testen.

MONTAGE-INSTRUCTIES

Let op: Indien de opener is geleverd met een tweedelige rail dient men de montage-instructies, geleverd bij rail, in acht te nemen.

1 Plaats vrijze tandwieladapter op motoraandrijfas.

De rail samen met de 2 klembeugels aan de aandrijving vastschroeven. Zorg dat de schroeven goed vastgedraaid worden.

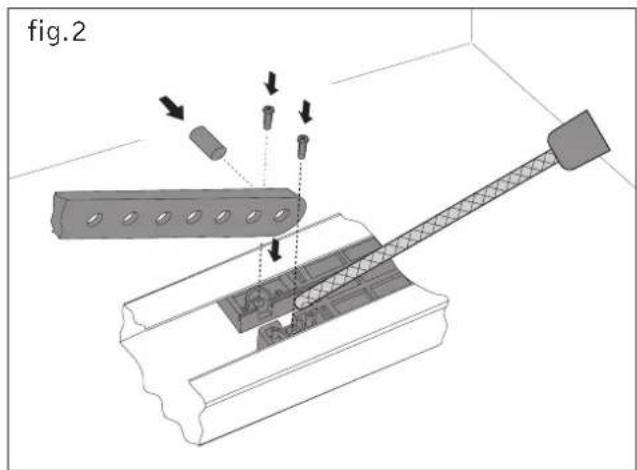

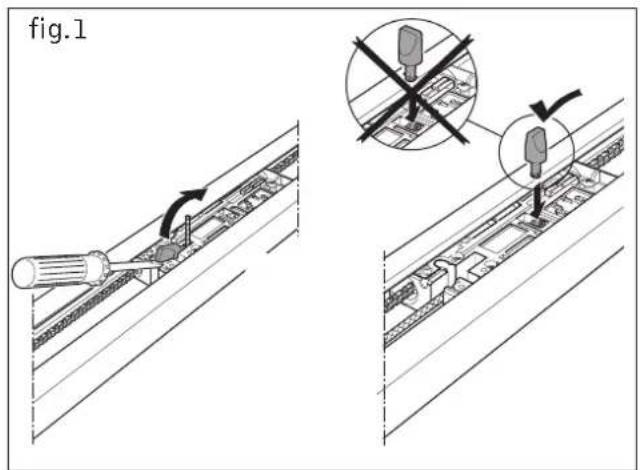

Monteer de inschakelpal en de trekstang op het wagentje.

a. Verwijdt de pal van zijn transport ligplaats en druk hem in de voorziene plaats op de loopwagen.(zie fig. 1)
b. Schroef de trekstang in de loopwagen. Let op de positie van de trekkoord (zie fig. 2) om beschadiging en Incorrecte werkinq te voorkomen

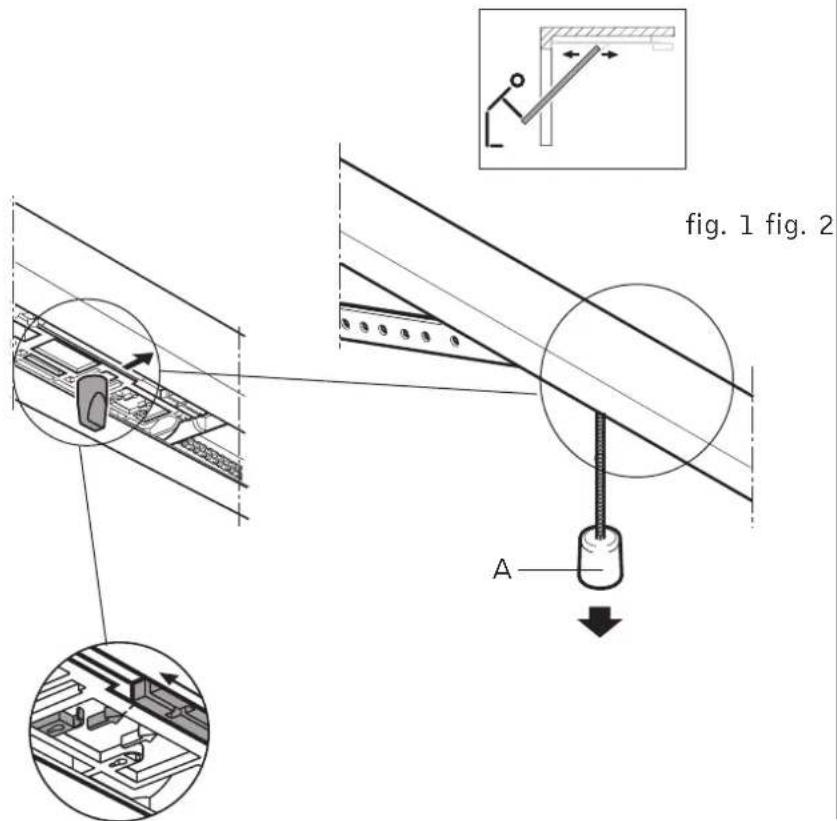

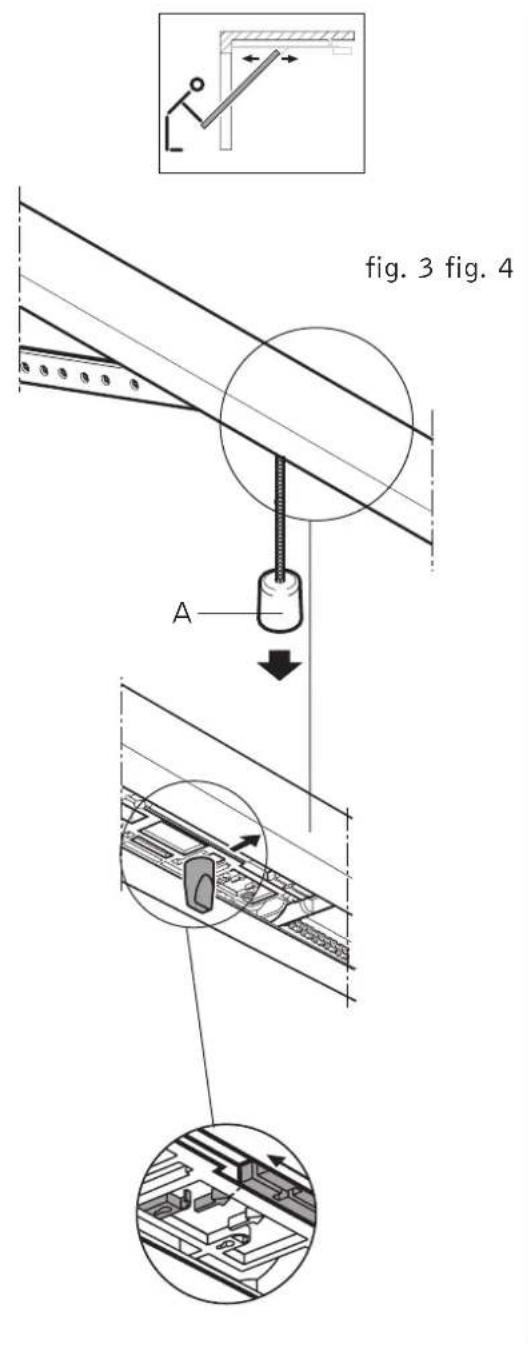

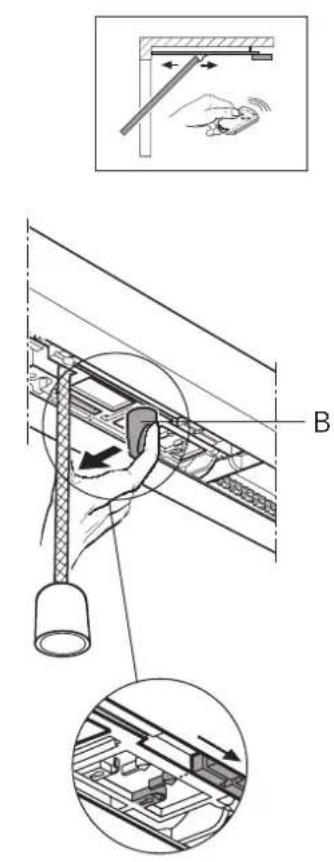

Snelontkoppeling.

a. Om de loopwagen te ontgrendelen: trek aan de touw "a". De loopwagen blijft ontgrendeld.(zie fig. 3)
b. Om de loopwagentering in te schakelen: beweeg de rode pal in de richting van de pijl en start de opener (zie fig. 4)

INSTALLATIE-INSTRUCTIES

SELECTERUWTYPEGARAGEDEUR

Voordat u de aandrijving gaat monteren dient u te controleren of de opener geschikt is voor uw type garagedeur. Bepaal uw deurtype in Stap 4A, 4B, 4C of 4D en volg nauwkeurig de individuèle instructies. Voor alle overige deurtypen dient u contact op te nemen met uw leverancier. Speciale accessoires of aanpassingen konnenoodzakelijk+zijn.

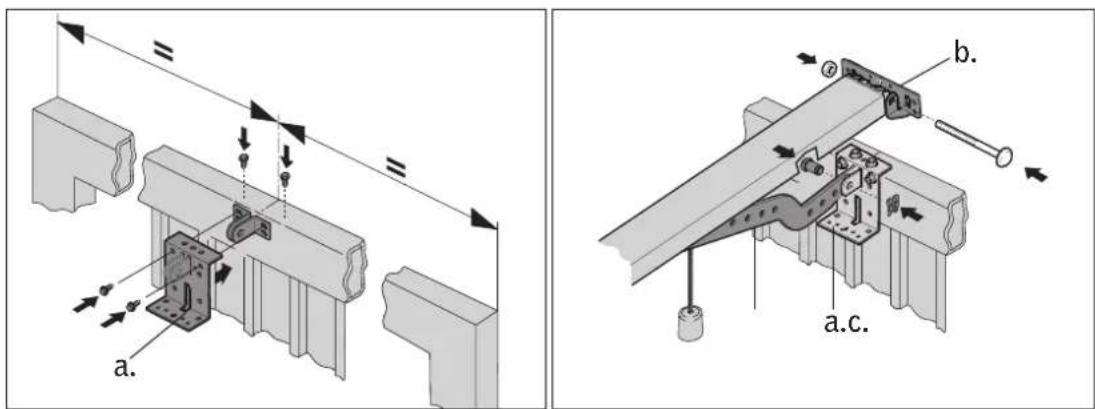

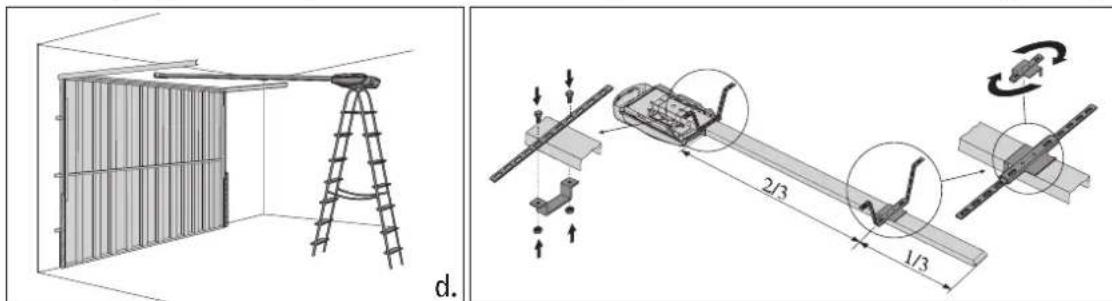

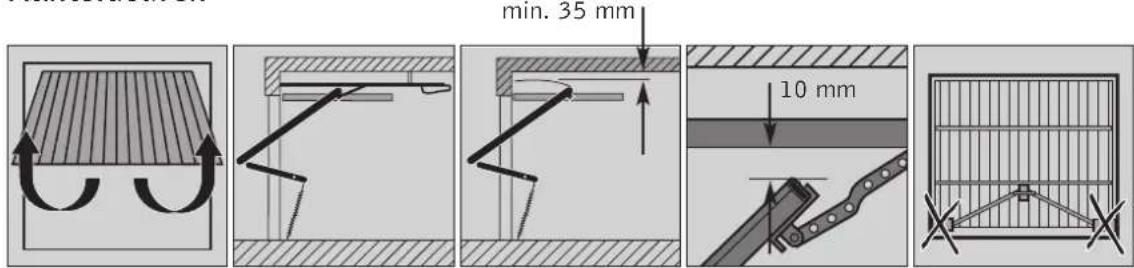

Kanteldeuren

• Monteer deurbeugel (a) in het midden van de deur. Bevestig beugel (b) van de rail in het midden boven de deur (op het deurkozijn of op de draagbalk) zodanig dat er minstens 10mm . afstand is tussen het hoogste punt van de deur en de onderkant van de rail.

• De aandrijving met behulp van een ondersteuning horizontaal stellen en bevestigen (fig. d).

• Ontkoppel loopwagen. Open of sluit de deur langzaam.

-Trekstang (c) aan deurbeugel (a) koppelen.

Let op! Sloten of fremds op de deur verwijderen of buiten gebruik stellen.

4B

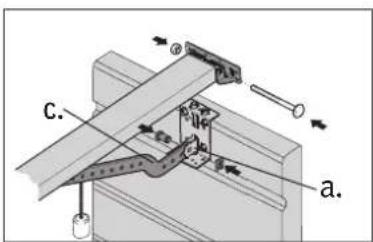

Sectionaaldeuren

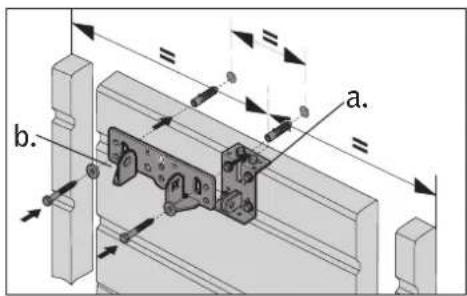

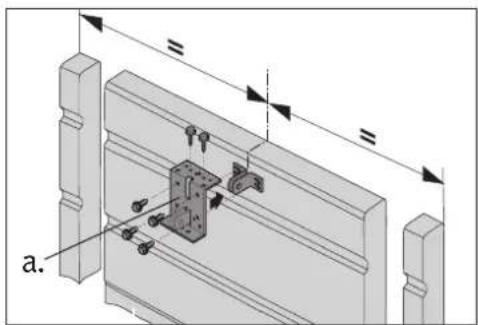

• Monteer deurbeugel (a) zoals aangegeven in het midden van de deur.

• Bevestig beugel (b) van de rail in het midden boven de deur (op het deurkozijn of op de draagbalk) zodanig dat er minstens 10mm . afstand isussen het hoogste punt van de deur en de onderkant van de rail.

• De aandrijving met behulp van een ondersteuning horizontaal stellen en bevestigen (fig. d).

• Ontkoppel loopwagen. Open of sluit de deur langzaam.

• Trekstang (c) aan deurbeugel (a) koppelen. Let op! sloten of fremdeis op de deur verwijderen of buiten gebruik stellen.

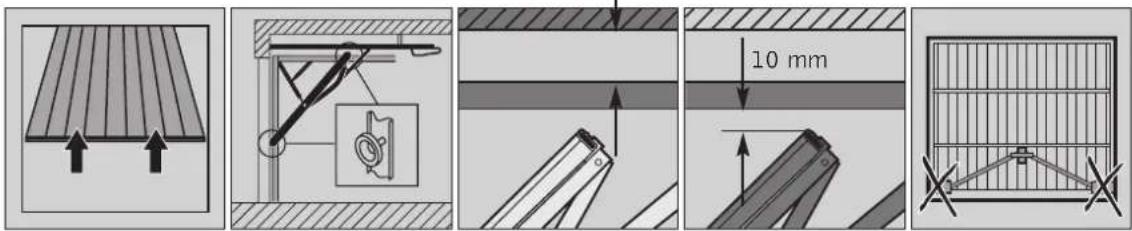

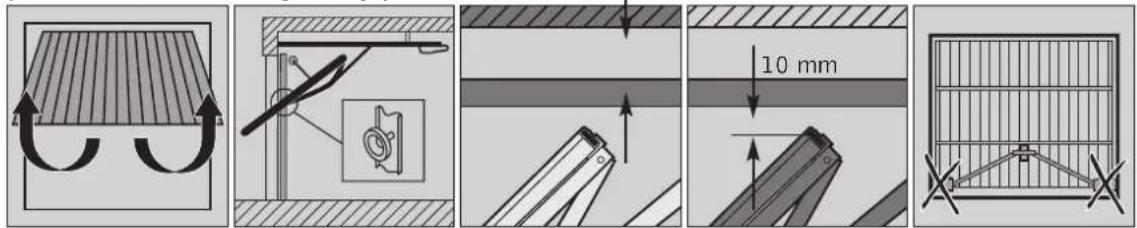

Binnen de gevel draaiende kanteldeur

min. 35 mm

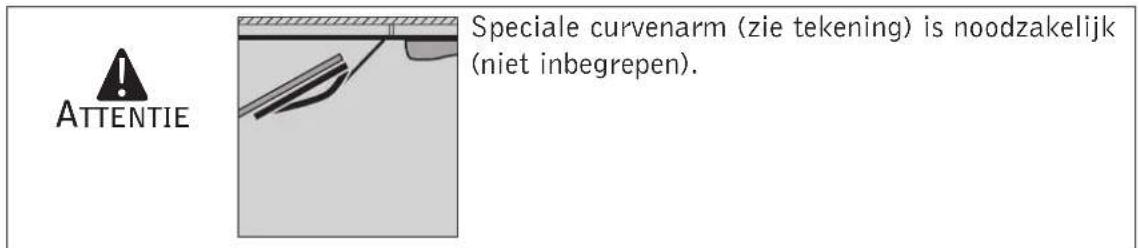

Speciale curvenarm (zie tekening) isoodzakelijk (niet inbegrepen).Een fotocel wordt ten zeerste aanbevolen (niet inbegrepen, apart te bestellen).

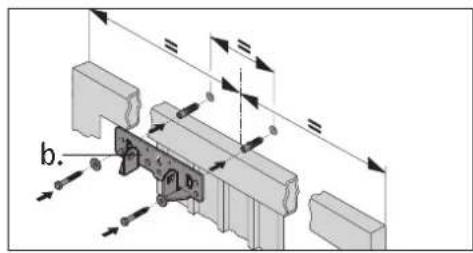

• Monteer beugel (b) van de rail in het midden boven de deur (op het deurkozijn of op de draagbalk) zodanig dat er minstens 10mm . afstand isussen het hoogste punt van de deur en de onderkant van de rail.
• Monteer de curvenarm volgens de instructies van de leverancier van de arm.

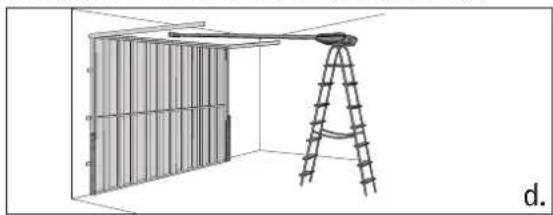

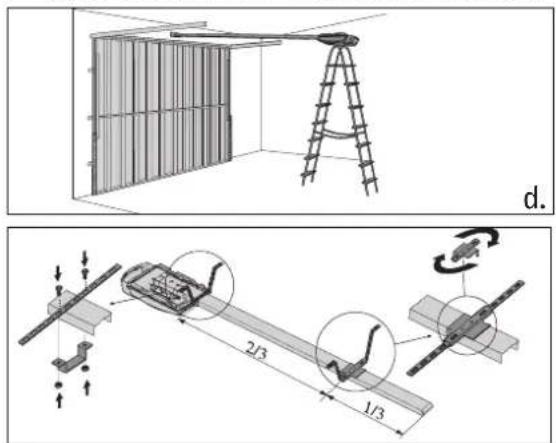

• De aandrijving met behulp van een ondersteuning horizontal aan stellen en bevestigen (d).

• Ontkoppel loopwagen. Open of sluit de deur langzaam.

• De deur geheel openen en trekstang met curvenarm verbinden. Sluit deur handmatig en controllerer of de afstand:tussen loopwagen en deur min. 165 mm is.

(waarvan de helft buiten de gevel blijft)

• Bevestig beugel (b) van de rail in het midden boven de deur (op het deurkozijn of op de draagbalk) zodanig dat er minstens 10mm . afstand isussen het hoogste punt van de deuren de onderkant van de rail.
• Monteer de curvenarm volgens de instructies van de leverancier van de arm.
• De aandrijving met behulp van een ondersteuning horizontaal stellen en bevestigen (d).

• Ontkoppel loopwagen van hetting of tandriem. Open of sluit de deur langzaam.

• De deur geheel openen en trekstang met curvenarm verbinden. Sluit deur handmatig en controller of de afstand:tussen loopwagen en deur min. 165mm is.

VOOR ALLE OVERIGE DEURTPEN DIENT U CONTACT OP TE NEMEN MET UW LEVERANCIER!

Controller of aandrijving en rail goed geplaatst zich en alle schroeven zich aangedraaid. A Let op: voordat u uw aandrijving gaat programmeren moet uw loopwagen vergrendeld zich en trekarm aan garagedeur bevestigd zich.
Plaats gloeilamp.

Type E14, max. 40 Watt (niet inbegrepen).

AANDUIDINGEN ELEKTRONISCH CONTROLPANEL

Uw aandrijving heeft een makkelijk contropaneel met 4 verlichte symbolen en 3 programmeertoetsen.

LED's

1 deur open
2 deur gesloten
impuls (knippert langzaam indien 'vakantievergrendeling')
4 in bedrijf, netspanning (230V)

Programmeertoetsen

Programmeertoets voor "verminderen" en deur DlCHT testtoets
量 Programmeertoets voor "vermeerderen" en deur OPEN testtoets
P Programmeertoets

VERKLARING

LEDuit bijv.

LEDverlicht bijv. 52

LED knippert bijv. 3

LED knippert snel bijv. 40

Toets ingedrukt of ± of

Standaard instelling: bijv.

PROGRAMMEREN VAN BESTURING - BASISFUNCTIES

Nadat aandrijving op netstroom is aangesloten ondergaat hij automatisch een self-test; alle 4 LED's en de gloeilamp voor ongeveer 2 seconden verlicht. De aandrijving is in bedrijstoestand nadat de gloeilamp uit is en LED 4 is verlicht.

HET MAKEN EN VERANDEREN VAN INSTELLINGEN :

Alle geveens en veranderingen worden geprogrammeerd met behulp van drie programmeertoetsen. Druk toets voor ca. 2 sec. in om van bedrijfstoestand maar programmeermode te gaan.

Laat toets los wanner alle LED's branden en LED knippert.

U bent nu in de programmeermode van de basisfuncties.

Gebruik de en toets voor veranderingen in programmeermenu

toets om menukeuze / programmering op te slaan in geheugen.

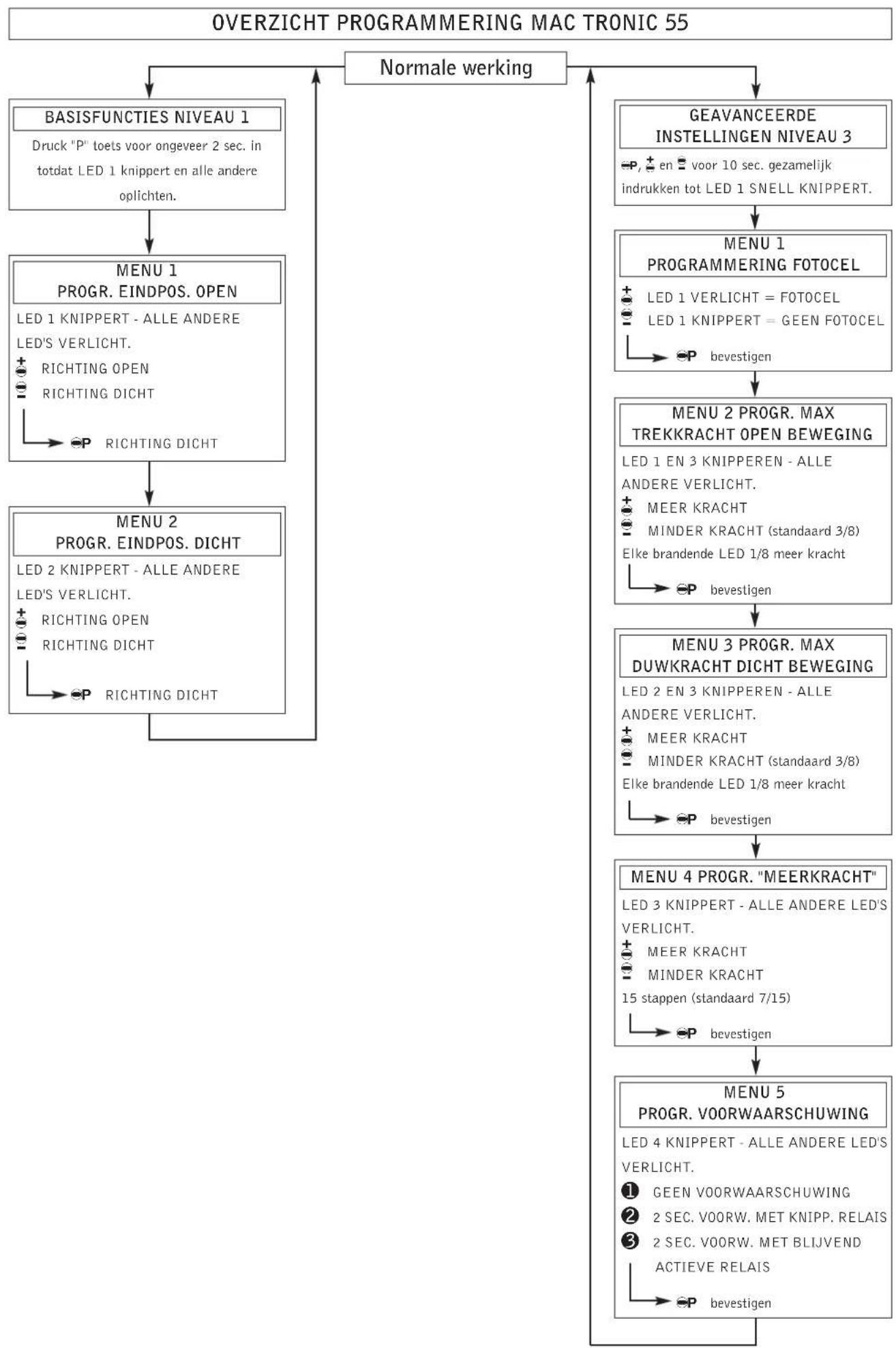

MENU OVERZICT:

1 Programming van deur OPEN eindhoven
Programming van deur DICT eindpositie

INSTellenVAN DE AANDRIJVING:

Menu 1

PROGRAMMEREN VAN DE DEUR OPEN EINDPOSITIE

1. @P toets voor ca. 2 sec indrukken (LED knippert en alle andere zichn verlicht).
2. Druk op de toets om garagedeur maar gewenste deur OPEN eindpositie te lately gaan. Gebruik de (PEN) en (DICT) toetsen voor fijnafstelling.
3. Toets P om deur open eindpositie op te slaan en automatisch maar programmeer menu 2 te gaan.

Menu 2

1. LED 2 knippert en alle andere+zijn verlicht.
2. Druk op de toets om garagedeur maar gewenste deur DICT eindpositie te lien gaan. Gebruik de (DICT) and (OPEN) toetsen voor fijnafstelling.

OPSLAAN VAN INSTELLINGEN:

Toets om de deur DICT eindpositie op te slaan en om de programmatie van de basisfuncties af te sluiten. Alle LED's gaan in volgorde van 4 tot 1 uit. De aandrijving is nu in bedrijfstoestand 4

AANSLUITEEN VAN DE ONTVANGER:

Ontvanger aansluiten en handzender programmeren volgens de bij de ontvanger geleverde instructies.

WIJZIGEN VAN DE PROGRAMMATIES:

Programming van een individuel menu veranderen:

1. toets voor ca. 2 sec. indrukken (LED knippert en alle anderen zichn verlicht).
2. Druk meerdere malen op @P totdat het gewenste menu is bereikt (bijv. LED [2]programme- ren van deur DICT positie). Van elk 'overgeslagen' menu blijven de instellingen beholden!
3. Volg individuelle instructies van het gekozen menu.
4. toets indrukken om gekozen menu op te slaan en wederom enkele malen indrukken om maar bedrijfstoestand terug te keren (LED 4 is verlicht).

Let op! Als de besturing zich in de programmeermodus bevindt en geen van de drie programmeer-toetsen binnen 4 minuten worden ingedrukt, dan worden het programmeren afgebrozen.

Attentie (Veiligheid waarschuwing):

Tijdens het programmeren van de deur OPEN en DICT posities gebruikt de aandrijving de maximale trek- en duwkracht. De twee (2) waaropvolgende deur open en deur dicht bewegingen zijnoodzakelijk om de automatische krachtinstelling te 'leren' en te corrigeren. De aandrijving en automatische krachtinstelling� daardoor pas operationeel nadat deur twee (2) koer volledig open en dicht hebgt gelopen.

Digital radiobedieningssystem met "rolling code"

MAC RC is een radiobedieningssystem op 433 MHz. Om maximale verilgihde te bieden bestaat het uitgezonden signaal uit een combinatie van een uneke vaste code en een steeds veranderende "rolling code". Dankzij dit system beschicht men overeer dan 100.000.000.000.000.000 versuslende nicht-kopieerbare codes.

De leermode kan geactiveerd worden op de ontvanger of door middel van de zender. Deze tweede mogelijkheid maakt het möglichn neue zenders in een bestaand systeme te programmeren vanop afstand, wanner de ontvanger bv. moeilijk bereikbaar is. De gebruikerscode wordt opgeslagen in het Eepromgeheugen van de ontvanger, die de informatie onthoudt, zelfs bij stroomonderbreking. Het programmeren vanop afstand laat tevens het wissen van een ingeleerde zender toe. De zenders/ontvangers zich conform de geldende CE-richtlijnen en I-ETS normen. Ze zijn BIPT goedgekeurd.

1. Algemeen

De MAC RC-zenders zich herkenbaar aan hun blauwe drukknoppen. Ze bestaan in drie uitvoeringen: MAC RC 1(1 kanaal); MAC RC 2 (2 kanalen) en MAC RC 4 (4 kanalen). Alle zenders zich uitergerust met een batterij-spaarfunctie die de zender uitschakelt wanner een drukknop langer dan 30 seconden ingedrukt worden.

MAC RC 1 (1-kanaalszender) MAC RC 2 (2-kanaalszender MAC RC 4 (4-kanaalszender)

2. Programmeren van de zenders

Voor het inleren/wissen d.m.v. de drukknop op de ontvanger verwijzen weaar de handleiding van de ontvanger.

2.1. Openen van de zender en programmatie van de eerste zender

Druk op de MEM-knop. Als de ontvanger continu beept, drukt u binnen de 5 sec. op de gewenste blauwe kanaalknop. De ontvanger gaat even onderbroken beepen. De zender is nu ingeleerd.

1:Indrukken

2: maar ornhoog duwen

OPGELET:

Het inleren van de eerste zender door middel van de zender werkkt enkel wanneer het ontvangergeheugen leeg is!

2.2. Programmatie van een bijkomende zender

Druk op de MEM-knop van de reeds aangeleerde zender. Terwijl de ontvanger continu beegt, drukt u binnen de 5 sec. op de reeds aangeleerde knop van de reeds aangeleerde zender. De ontvanger stopt kort met beepen. Vervolgens drukt u drukt u binnen de 5 sec. op de neueu te programmeren drukknop. De ontvanger gaat even onderbroken beepen. De bijkomende zenderdrukknop is nu ingeleerd.

2.3. Het wissen van een zender uit het geheugen door middel van de zender

Duw bennen 5 seconen drie maal op de MEM-knop van de reeds ingeleerde zender. Bij de eareste maal gaat de ontvanger continu beepen. Bij derde maal gaat de ontvanger onderbroken biepen. Druk nu op de knop van het te verwijderen kanaal. De ontvanger stopt onmiddelijk met beepen.

Opgenomen vermogen bij werking 28 mA 28 mA 28 mA

Aantal kanalen 1

Werkingstemperatuur

Batterijspaarfunctie

-10℃/+55℃

na 30 seconden

4

-10°C/ +55°C

na 30 seconden

-10°C/ +55°C

na 30 seconden

De zenders/ontvangersijken conform de geldende CE-richtlijnen en I-ETS normen. Ze waar BIPT goedgekeurd.

MAX RX 35 "Rolling Code" ONTVANGER

1. Algemeen

De MAC RX 35 is een radio printontvanger op 433,92 MHz compatibel met de MAC RC en de MAC RD handzenders. De RX35 ontvanger is ingebouwd in de MAC TRONIC.

1. Het instellen van de ontvanger Voor HET PROGRAMMEREN EN WISSEN DOOR MIDDEL VAN DE ZENDER VERWIJZEN WE NAAR DE HANDLEIDING BIJ DE ZENDER.

2.1. Het aansluiten van de ontvanger

De ontvanger RX 35 is reeds geinstalleerd in de MAC TRONIC onder de lampkap.

2.2.Instelling enprogrammatie

P1-MEM = leerknop

1) Druk P1 in (blijven indrukken). Na 0,8 sec. za de zoemer B1 ononderbroken blijven beepen.
2) Zend tegelijktijd het kanaaluit dat moet opgeslagen worden. De zoemer B1 zal met tussenpozen beepen.

Herhaal handeling 1) en 2) om een neue code in te voeren.

J2 = keuzebrug

Polen overbrugd : geschikt voor werkinq met MAC RD zenders (rood drukknopen veld)

Polen Niet overbrugd : geschikt voor werkinq met MAC RC zenders (blauw drukknoppenveld)

P2-DEL = wisknop

Wissen van 1 zender:

1) Druk P2 in (ingedrukt houden). Na 0,8 sec. gaat de zoemer traag en met tussenpozen beepen.
2) Zend het kanaaluit dat moet gewist worden. Zodra de code efectief gewist is, maakt de zoemer een ononderbroken geluid.

Herhaal handelingen 1) en 2) om een andere code te wissen.

Wissen van alle zenders:

Druk P2 in (ingedrukt honden). Na 0,8 sec. gaat de zoemer met tussenpozen beepen. Laat nu P2 los en druk binnen de 0,5 sec.

opnieuw in, hou min. 10 sec. ingedrukt tot de zoemer ononderbroken beept. Laat nu de toets P2 los.

ANT = aansluiting voor antennne

Standaard wordt er een geisoleerde koperdraad 170 mm. bijgeleverd

Bij gebruik van een externe antennype MAC ANT GP 433 moet de mantel van de RG 58 coax aangesloten worden op de rechte

schroef. De totale coaxlengte mag Niet langer zichn dan 10m.

Geheugen gesoldeerd MEM 85

Voeding 8-12 V DC

Max. opgenomen vermogen bij rust 14mA

Max. opgenomen vermogen tijdens werking 14mA

S22 referentiepuntschakelaar M motor

T fotocel zender

R fotocel ontvanger

S3 drukknop IMPULS (NO contact)

S4 drukknop STOP (NC contact)

X1 plug 1～N 220-240V 50Hz

H4 gloeilamp

RC Relais contact

OV Massa

24V 24 VDC, 50mA max.

bk zwart

bn bruin

or oranje

rd rood

a bruin

b groen/geel

c groen

Het is möglichk om een druktoets ofwel een 3-voudige wandconsole aan te sluiten (impui licht aan/uit, vakantievergrendeling).

Als LED 4 brandt en LED 3 knippert is devakantievergrendeling geactiveerd.

Deactivateer devakantievergrendeling via

3-voudige wandconsole of het kort indrukken van de toets op de aandrijving.

STORINGSHANDLEIDING

Storingsindicatie	Örzaak	Werkwijze
	Spanning ontbreekt. LED 4 brandt nicht.	Controller en netspanning aanwezig is. Wandcontactdoos controlleren.
	in werkung getreden.	Transformer laten afkoelen.Thermische
	Besturingseenheid defect.	Netspanning uitschakelen. Besturingseenheid eraf schroeven en laten controlleren.
LED 3 knippert Foutmelding 5	Uitschakelautamaat te gevoelig. Deur loopt te zwaar of is geblokkeerd.	Uitschakelautamaat opnieuw instellen (Level 2 Menu 2, Level 2 Menu 3). Deur gangbaar make.
Foutmelding 3 of 7	Externe fotocel defect of onderbroken. LED Vekwipper belemmering of fotocel laten controlleren.
Aandrijving loopt alleen in "OPEN",ECHter nicht in "DICT" richting.Foutmelding 7	Fotocel Level 2 Menu 1 geprogrammeerd,ECHter nicht aangesloten	Fotocel omprogrammeren of aansluiten.
Geen reactie na impuls.LED 3 brandt.	Kortsluiting aan de aansluitklemmen voor drukknop 'impuls'.	Alle pulsgevers van de aandrijving loskoppelen. Eén voor een opnieuw aansluiten en fout zoeken.
Geen reactie na impuls.Foutmelding 10	der STOP-knop te hebben aangesloten.	Stop-drukknop aansluiten.Kortsluitstekker S4 (NC) verwijderd,zon-
drukknopLED 4 brandtLED 3 knippert	Aandrijving is in vakantie-vergrendelingRe	Bactveertpvzukaddirevergewedbpg via 3-voudige wandconsole of het kort indrukken van de eP toets op de aandrijving.
Foutmelding 10		Aandrijving laten nakijkenToerentalssensor defectLED 3 knippert
		Deur laten nakijkenDeur loopt te zwaar

DIAGNose WORDT ZICHTBAAR INDIEN DE TOETS KORT WORDT INGEDRUKT.

StoringsindicatieFoutmeldingLED knippert onregelmatig

3	Fotocel onderbroken
1	Programmering afgeb broken
2	Referentiepuntschakelaar defect
4	Toerentalsensor defect Blokkebeveiliging aangesproken
5	Krachtbegrenzing
7	Looptijdbegrenzing
7	Test fotocel Niet o.k.
8	Test krachtbegrenzing
8	Zelflerende krachtbegrenzing
8	Meerwaarde'gevoeligheid krachtbegrenzing
Ruststroomcircuit onderbroken10

PROGRAMMEREN VAN DE BESTURING - GEAVANCEERDE INSTELLINGEN

Waarschuwing - Het programmeren van de geavanceerde instellenen mag alleen door een getraind en bevoegt vakman worden uitgevoerd.

MENU OVERZICT Level2

1 Programmeren van de fotocel
Programmeren maximale trekkracht
Programmeren maximale duwkracht
4 Programmeren 'meerwaarde' automatisch geleerde kracht
5 Programming van de voorwaarschuwing

Level 2 Menu 1

PROGRAMMEREN VAN DE FOTOCEL

Besturing bevindt zich in bedrijfstoestand

1. @P toets voor ca. 10 sec. indrukken totdat LED knippert en alle andere LEDs zich verlicht.

Opmerking: Blijf P voor 10 seconden indrukken ondanks dat na onceveer 2 seconden LED |1| begint te knipperen; u要去 P blijven indrukken totdat LED |1| snel knippert.

1. A: Toets als u een fotocel installeert (LED 1 verlicht)
   B: Toets als u geen fotocel installeert (LED 1 knippert snel)
2. Toets om fotocel functie op te slaan en automatisch maar programmeer
   Level 2 Menu 2 te gaan.

Level 2 Menu 2

PROGRAMMEREN MAXIMALE TREKKRACHT 1 EN 3

Niettegenstaande de aandrijving een automatisch lerende krachtinstelling heeft raden wij ten zeerste aan de maximaal benodigde trekkracht te programmeren. Als de handmatig ingestelde kracht overschreden worden, za alles voorrang krijgen op de automatisch geleerde kracht.

1. LED en LED knipperen en alle andere zichn verlicht.
2. Gebruik en toetsen om gewenste kracht in te stellen.

Elke LED combinatie is 1/8 van de kracht, indien 1 LED brandt (1 / 8) = minimale kracht, 1 knipperen LED (2/8), alle LED's verlicht (8 / 8) = maximale kracht.

1. Toets om maximale trekkracht op te slaan en automatisch maar het volgende

Level 2 Menu 3 te gaan.

4 Attentie: Stel uitschakelautomaat zo gevoelig möglichk in

(max. 150 N onderkant van garagedeur).

1. LED en knipperen en alle andere zich verlicht
2. Gebruik en toetsen om gewenste kracht in te stellen.

Elke LED combinatie is 1/8 van de kracht, indien 1 LED brandt (1/8) = minimale kracht, 1 knipperend LED (2/8), alle LED's verlicht (8/8) = maximale kracht.

45	46	47	48	49	45	46	47	48
1/8	2/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8

1. Toets om maximale duwkracht op te slaan en automatisch maar het volgende Level 2 Menu 4 te gaan.

Level 2 Menu 4

PROGRAMMEREN 'MEERWAARDE' AUTOMATISCH GELEERDE KRACHT 4

1. LED 3Q knippert en alle andere+zijn verlicht.
2. Gebruik en toetsen om 'meerwaarde' in stappen van 1/15 te verhogen of verminderen minimale 'meerwaarde': 1/15 maximale 'meerwaarde': 15/15

431	431	431	431	431	431	431	431	431	431	431	431	431	431	431	431	431	431
331	331	331	331	331	331	331	331	331	331	331	331	331	331	331	331	331	331
deakti-	1/15	2/15	3/15	4/15	5/15	6/15	7/15	8/15	9/15	10/15	11/15	12/15	13/15	14/15	15/15

1. Toets P om darüber op te slaan en automatisch waarprogrammeerlevel 2 menu 5 te gaan.

Level 2 Menu 5

PROGRAMMEREN VOORWAARSCHUWINGSTIJD

1. LED 4G knippert en alle andere+zijn verlicht.
2. Gebruik ± en toetsen om de voorwaarschuwingstijd te wijzigten

a. Geen voorwaarschuwingstijd
b. 2 seconden voorwaarschuwing met supplementaire relais knipperend
c. 2 seconden voorwaarschuwing met supplementaire relais blijvend geactiveerd

Er zijn3keuzeseenknipperendeLED！staatvoorkeuzeA，eencontinuverlichte LED！staatvoorkuzeBen eenknipperendeLED2voorkeuze3.

40 33 2	40 34 2	40 35 2
A	B	C

1. Toets om op te slaan en om het geavanceerde programmeerniveau 2 te beeindigen.

Alle LED's gaan in volgorde van 4 toit. De aandrijving is nu in bedrijfstoestand; LED 4 en möglichk LED (deur volledig open) of LED 4 (deur volledig gesloten) zich verlicht.

200 W (in bedrijf met verlichting)

3,9 W (stilstand zonder verlichting)

Bewegingsnelheid:

0,14 m/sec. met softmax en softmax

Trek- end duwkracht:

550N

Looptijdbegrenzinq:

88 sec.

Verlichting:

1×40W（typeE14)

Stuurspanning:

Inbraak beveiligingsystem:

Elektronische back-drive beveiliging bij gesloten deur; deur sluit zich automatisch na detectie van een circa 1 cm. ongewenste (terugwaartse) beweging.

Beschermingsgraad:

Uitsluitend geschikt voor droge ruimtes.

Let op: Plaatselijke veiligheidsvoorschriften in acht nemen!

Netvoeding- en stroomleidingen absolut gescheden leggen.

Let op:

Open en sluit de deur alleen als deutsche volledig zichtaar is en wonneer u er zeker van bent dat er zich geen personen of objecten in het looptraject van garagedeur bevinden.

Onderhoud

Deze garagedeupener is grotendeels onderhoudsvrij. Echter, alle bewegende delen van de deur en de aandrijving dienen regelmatig gecontroleer en goed afgesteld te worden. Controleer regelmatig manueel of de deur vlot loopt en goed uitgebalanceerd is. Deinstilling van uitschakelautomaat OPEN en DICTH dient regelmatig getest te worden.

CONSIGNES DE SECURITE IMPORTANT POUR L'INSTALLATION AVERTISSEMENT - UNE INSTALLATION INCORRECTE PEUT CAUSER DE GRAVES BLESSURES. LISEZ CES INSTRUCTIONS ATTENTIVEMENT AVANT D'INSTALLER L'ENTRAINEMENT.

Telefoon: 050-320202

Telefax: 050-320242

VEILIGHEIDSINSTRUCTIES VOOR DE GEBRUIKER

MACTRONIC55-70-100

Algemene veiligheidsinstructies.

Deze instructies zich een essentieel onderdeel van het produit en dienen afgegeven te worden aan de gebruiker. Gelieve deze instructies zorgvuldig door te nemen want zij bevatten belangrijke richtlijnen betreffende deeiligheid, het gebruik en het onderhoud van dit systemm. Het is onontbeerlijk om deze richtlijnen te bewaren en这家伙 door te gewen aan alle andere mogelijk gebruikers van de aandrijving. Deze motor mag enkel en alleen gebruikt worden waarvoor hij ontworpen is. Elk ander gebruik wordt aanzien als oneigenlijk en bijgevolg gevaarlijk. De machinebouwer kan nicht verantwoordelijk gesteld worden voor eventuele schade vooroorzaakt door ongeschikt, verkeerd of onvertanding gebruik. Vermijd elke handeling in de nabijheid van scharrienen of bewegende mechanische onderden. Begee u Niet in het onmiddelijk bewegingsveld van de automatische deur of poort wonneer deze in beweging is. Het tegenhouden van de bewegende automatische deur of poort kan een bron van gevaar zijn. Laat kinderen nooit spelen in het bewegingsveld van de geautomatisderdeuren of poorten. Bewaar alle afstandsbedieningen of andere bedieningstoestellen buiten het bereik van kinderen, om elke onverwachtedeBediening te voorkomen. Ingeval van stroomonderbreking of slechte werking van de poort dient de stroom te worden onderbroken, en dient u zich te wenden tot een erkende installmenteur. Alle verantwoordelijkheid wordt afgewezen wonneer zou blijken dat er eigenhandige reparatives uitgevoerd werden. Het Niet opvolgen van deze instructies kan gevaar met zich meebrengen. Alle mogelijk documents voor reiniging, onderhoud of herstellung dienen uitgevoerd te worden door geschoold personeel. Alle mogelijk documents betreffende deze tussenkomsten dienen ter beschikking gesteld te worden van de gebruiker. Om de goede werkung van het systeme te waarborgen is het onontbeerlijk deze instructies aandachtig te lezen en het periodiek onderhoud van de automatisatie te lately uitvoeren door een erkende installmenteur.

ontgrendelen manuele bediening (fig. 1)	vergrendelen automatische bediening (fig. 2)
Trek aan de touw (a), het loopwagentje is ontgrendeld. De poort kan nu manueel bediend worden.	Beweeg de rode pal in de richting van de pijl. Het loopwagentje wordt'erug vergrendeld. De poort kan nu opnieuw automatisch bediend worden.

INSTRUCTIONS DE SECURITE POUR L'UTILISATEUR

MACTRONIC55-70-100
