GEBRUIKSAANWIJZING SC3348 QLIMA

1. LEES EERST DE GEBRUIKSAANWIJZING.

2. RAADPLEEG BIJ TWIJFEL UW DEALER.

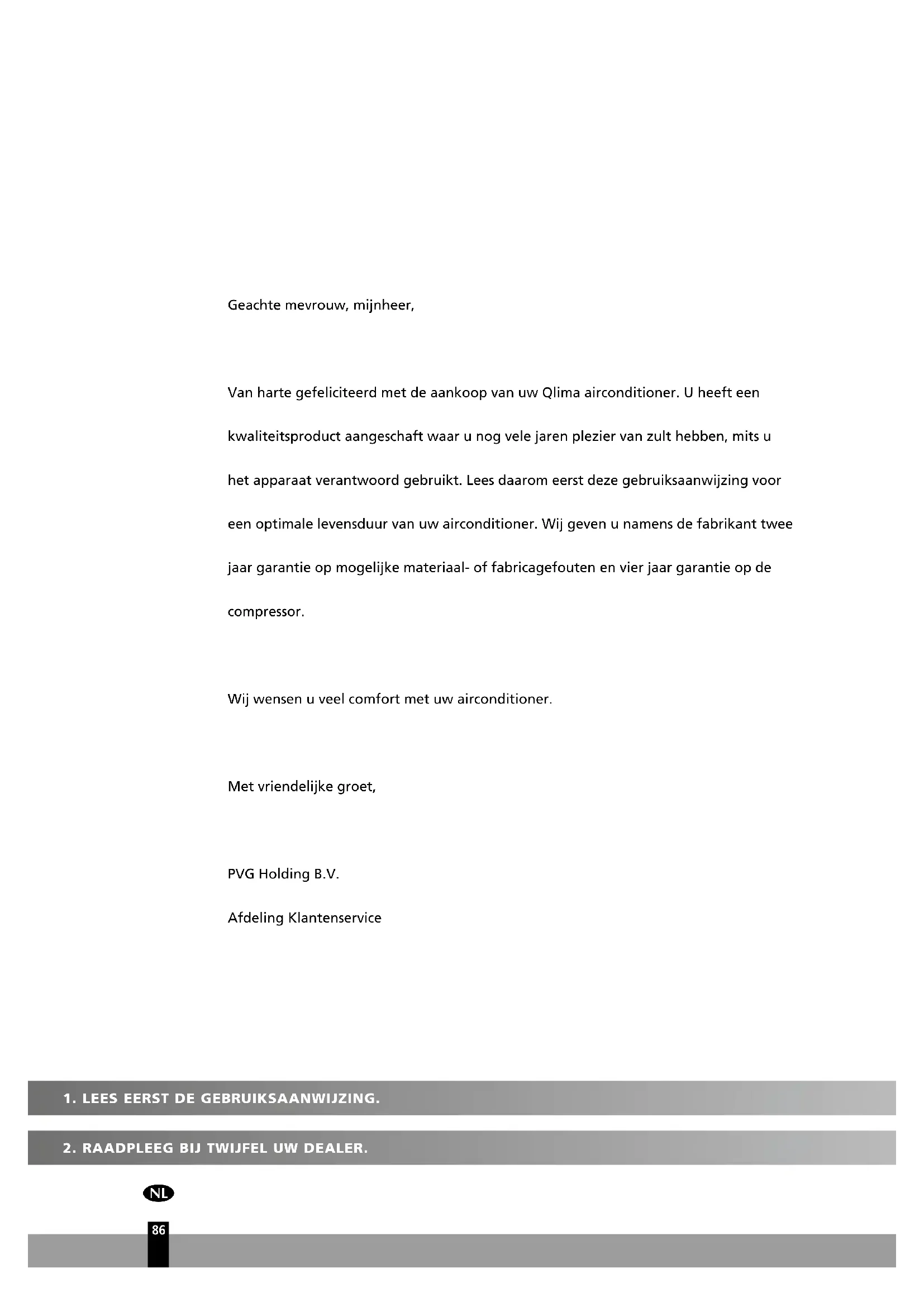

Geachte mevrouw, mijnheer, Van harte gefeliciteerd met de aankoop van uw Qlima airconditioner. U heeft een kwaliteitsproductaangeschaftwaarunogvelejarenpleziervanzulthebben,mitsu hetapparaatverantwoordgebruikt.Leesdaaromeerstdezegebruiksaanwijzingvoor eenoptimalelevensduurvanuwairconditioner.Wijgevenunamensdefabrikanttwee jaar garantie op mogelijke materiaal- of fabricagefouten en vier jaar garantie op de compressor. Wijwensenuveelcomfortmetuwairconditioner. Met vriendelijke groet, PVG Holding B.V. Afdeling Klantenservice1

LEES DEZE HanDLEiDing In de handleiding vindt u vele nuttige tips over hoe u de airconditioner op de juiste manier gebruikt en onderhoudt. In het hoofdstuk Storingen Verhelpen vindt u oplossingen voor algemene problemen. Als u eerst hoofdstuk J “Storingen Verhelpen” doorleest hoeft u misschien geen contact op te nemen met de service- afdeling.A VEILIGHEIDSVOORSCHRIFTEN Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en nor- men. Dit product is bedoeld om gebruikt te worden als een airconditioner in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op droge plaatsen, in normale huishoude- lijke omstandigheden. Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 230 V~/ 50 Hz. De modellen S 3348 en SC 3348 moeten direct met de voedingskabel op de spanningsbron worden aangesloten. BELANGRIJK

• HetapparaatMOETaltijdgeaardwordenaangesloten.Alsdestroomvoorzieningnietgeaard is,maguhetapparaatnietaansluiten.Destekkermoetaltijdmakkelijktoegankelijkzijnals hetapparaatisaangesloten.Leesdezegebruiksinstructiezorgvuldigenvolgdeaanwijzingen.

• Deaircobevateenkoudemiddelenkanwordenaangemerktalsapparatuuronderdruk. Schakel daarom altijd een bevoegde aircomonteur in voor installatie van en onderhoud aan de airco. De airco dient jaarlijks te worden gecontroleerd en onderhouden door een bevoegde aircomonteur of anders vervalt de garantie. Controleer vóór het aansluiten van het apparaat of:

• Devoedingsspanningovereenkomtmetdenetspanningophettypeplaatje;

• Stopcontactenstroomvoorzieninggeschiktzijnvoordeelektrischespanningvermeldophettypeplaatje;

• DitapparaatisvolgensdeCEveiligheidsnormengefabriceerd.Tochdientu,zoalsbijiederelektrischappa- raat,voorzichtigtezijn.

• Dekdeluchtinlaatenluchtuitlaatnooitaf.

• Brenghetapparaatnooitincontactmetchemicaliën.

• Het apparaat nooit in contact brengen met water, met water besproeien of in water onderdompelen. Schakelhetapparaatuitenonderbreekdeenergievoorzieningwanneerwaterdebinnenunitinloopt.

• Steeknietuwhanden,vingersofvoorwerpenindeopeningenvanhetapparaat.

• Sluithetapparaatnooitaanmetbehulpvaneenverlengsnoer.Alsergeengeschiktgeaardstopcontact voorhanden is, laat dit dan installeren door een erkend elektricien.

• Laateventuelereparatiesen/ofonderhoudalleenuitvoerendooreenbevoegdmonteurofdooruwerken- deleverancier.Volgdegebruiks-enonderhoudsinstructiesvermeldindezehandleiding.

• Onderbreekaltijddestroomtoevoeralshetapparaatnietgebruiktwordt.

• Laateenbeschadigdelektriciteitssnoerofstekkeralleenvervangendooreenerkendelektricienofdoorde leverancier.

• Zetnooitdeairconditioneraanofuitdoordestekkerinhetstopcontacttestekenoferuittehalen.Gebruik daarvoor alleen de speciale bedieningsknoppen op de airconditioner of op de afstandsbediening.

• Opendeairconditionernooitalsdezeinwerkingis.Verbreekdestroomtoevoeralvorenshetapparaatte openen.

• Haalaltijddestekkeruithetstopcontactofverbreekdestroomtoevoerwanneerdeairconditionerwordt gereinigd of wanneer er onderhoud wordt gepleegd.

• Plaatsnooitgasbranders,ovensofkooktoestellenindeluchtstroom.

• Bediennooitdeknoppenenraakdeairconditionernooitaanmetnattehanden.

• Debuitenunitproduceertgeluidwanneerhetapparaataanstaat.Ditkaninstrijdzijnmetplaatselijkewet- telijke regelingen. Het is de verantwoordelijkheid van de gebruiker om na te gaan of de apparatuur vol-

ledig voldoet aan de plaatselijke wettelijke regelingen.

• Ditapparaatisnietbedoeldvoorgebruikdoorpersonen(inclusiefkinderen)metverminderdelichamelijke, geestelijkeofzintuiglijkevermogens,ofgebrekaanervaringenkennis,tenzijertoezichtwordtgehouden op en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.

• Erdienttoezichttewordengehoudenopkinderenomerzekervantezijndatzijnietmethetapparaat spelen.

• Ganooitindedirecteluchtstroomstaan.

• Drinknooithetcondenswateruitdeairconditioner

• Brenggeenwijzigingenaanhetproductaan.

• Als het netsnoer is beschadigd, moet u het om gevaar te voorkomen laten vervangen door een door Qlima erkend servicecentrum of door vergelijkbaar bevoegde personen. LET OP!

• Gebruikhetapparaatnooitmeteenbeschadigdsnoer,stekker, behuizingofbedieningspaneel.

• Nietvolgenvandeaanwijzingenkanleidentothetvervallenvande garantie op dit apparaat.

B ONDERDELEN EN FUNCTIES

BINNENUNIT Binnenunit a Voorpaneel b Luchtinlaat c Luchtfilter (achter voorpaneel) d Luchtuitlaat e Horizontaalluchtstroomrooster f Verticale luchtstroomlamel g Schermpje h Signaalontvanger afstandsbediening i Afstandsbediening(ziehoofdstukDvoor meerbijzonderhedenenbediening) j Knop voor handmatige bediening (“AUTO/COOL”) BUITENUNIT Buitenunit k Aansluitleiding, afvoerslang (bij S33XX aansluitleiding niet bijgeleverd) l Luchtinlaat(zij-enachterkant) m Luchtuitlaat

LET OP! Alleafbeeldingenindezehandleidingenopdeverpakkingzijnalleenbedoeldalstoelichting enindicatieenkunnenenigszinsafwijkenvandeairconditionerdieuheeftgekocht.Alleende werkelijke vorm is belangrijk.FUNCTIE VAN DE INDICATIELAMPJES OP HET SCHERMPJE VAN DE BINNENUNIT a b dc a Ontdooien,“DEFROST”indicatielampje Ditindicatielampjebrandtwanneerdeairconditionerautomatischgaatontdooienofwanneer,tijdens verwarmen,dewarmeluchtregelingwordtgeactiveerd. b TEMPERATUURindicatielampje Toontdetemperatuurinstellingentijdensdewerkingvandeairconditioner. c Bedrijfsmodus,“OPERATION”indicatiedisplay Ditindicatielampjeknippertalsdestroomtoevoerisingeschakeldenbrandtalsdeunitinbedrijfis. d “TIMER”indicatielampje Ditindicatielampjebrandtwanneerde“TIMER”opAan/Uit“ON/OFF”staat. C BEDRIJFSTEMPERATUUR Koelen,verwarmenen/ofontvochtigenzijnmogelijkbijdevolgendebinnen-enbuitentemperatuur: Temperatuur Modus Koelen Verwarmen Ontvochtigen Kamertemperatuur 17ºC - 32ºC 10ºC - 30ºC 17ºC - 32ºC Buitentemperatuur 0ºC - 50ºC -15ºC - 30ºC 0ºC - 50ºC WAARSCHUWING

• Wanneerdeairconditionerwordtgebruiktbijtemperaturenandersdanhierboven aangegeven,kunnenbepaaldebeveiligingsvoorzieningengaanwerken,waardoordeunitniet meer goed functioneert.

• Wanneerdeairconditionerinbedrijfisbijeenrelatieveluchtvochtigheidvanmeerdan80%in de ruimte kan er op de oppervlakte van de airconditioner condens ontstaan. In dat geval dient u de verticale luchtstroom lamel in de uiterste stand (verticaal naar de vloer gericht) en de ventilatoropHoog(“HIGH”)tezetten.

• Sluit,vooreenmaximaaleffectvanuwairconditioner,altijddeurenenramenwanneerwordt gekoeld of verwarmd.

• Richtdeafstandsbedieningaltijdopdesignaalontvangervandebinnenunitenzorgervoor datzichgeenobstakelsbevindentussendeafstandsbedieningendeontvanger.Alsdatwel het geval is kan het signaal van de afstandsbediening niet worden opgevangen en werkt de airconditioner niet goed.

• Deafstandsbedieningwerkttotopeenmaximaleafstandvanongeveer6tot7meter. Introductie van functieknoppen op de afstandsbediening

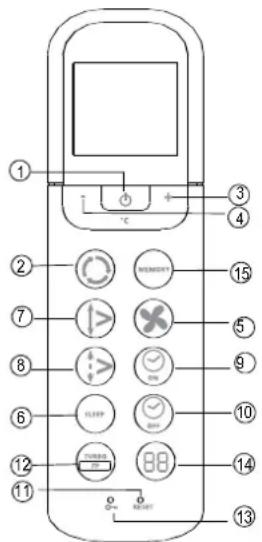

a Aan/uit “ON/OFF” knop: Drukdezeknopinomdewerkingvandeunittestarten.Drukdezeknopweer inomdewerkingvandeunittebeëindigen. b Modus knop: Iedere keer dat u de knop indrukt wordt een modus geselecteerd in de volgorde: Automatisch “AUTO”, Koelen “COOL”, Drogen “DRY””, Verwarmen “HEAT” en Alleen Ventileren ““FANONLY”.Ziedevolgendefiguur: AUTOCOOLDRYHEATFAN c + Knop: Druk de knop in om de binnentemperatuur instelling te verhogen tot max. 30ºC. d - Knop: Druk de knop in om de binnentemperatuur instelling te verlagen tot min. 17ºC. e Ventilator “FAN” Knop: Deze knop wordt gebruikt om de ventilatorsnelheid te selecteren. Steeds wanneer u de knop indrukt, wordt een ventilatorsnelheid geselecteerd die verspringt van “AUTO” naarLaag“LOW”naarMedium“MED”naarHoog“HIGH”endanterugnaar“Auto”.Wanneerude “AUTO”of“DRY”modusselecteertwordtdeventilatorsnelheidautomatischgeregeldenkuntudeze snelheid niet instellen. f SLEEP-knop: Drukdezeknopinomdeenergiebesparingstandinteschakelen.Drukdeknopnogmaals inomdezestanduitteschakelen.Dezefunctie,diealleenkanwordengebruiktincombinatiemet koel-,verwarmings-ofautomatischbedrijf[COOL,HEATenAUTO],zorgtervoordatdeairconditio- ner automatisch de ingestelde temperatuur met 1ºC per uur verhoogt (in koelmodus) of verlaagt (in verwarmmodus)gedurendedeeerste2uur.Deairconditionerzalvervolgensgedurende5uurdeze temperatuur (ingestelde temperatuur + of - 2 graden) handhaven. Vervolgens schakelt het apparaat zichautomatischuitschakelen. g Zwenk “SWING” Knop:Drukopde“SWING”knopomdeZwenkfunctieteactiveren.Druknogmaalsop deknopomdezefunctietestoppen. h Luchtrichting “AIR DIRECTION” Knop:Drukopdezeknopomdestandvandelameltewijzigen.De fig. 1lamelverandert6gradenvanpositiebijiederedrukopdeknop.Alsdelamelineenbepaaldestand staat,waarbijdezehetkoelings-ofverwarmingseffectvandeairconditionerzoubeïnvloeden,wordt de positie van de lamel automatisch veranderd. Er verschijnt geen symbool op het schermpje wanneer opdezeknopwordtgedrukt. i “TIMER ON” Knop: DrukopdezeknopomdeAutomatischeinschakeltijdfunctieteactiveren.Bijiedere druk op de knop verspringt de automatisch ingestelde tijd met 30 minuten. Als de insteltijd 10 uur aangeeftverspringtdeautomatischingesteldetijdmetiederedrukopdeknopmet60minuten.Om het programma Timer On op te heffen dient u op de knop te blijven drukken tot er niets meer op het schermpje wordt weergegeven. j “TIMER OFF” Knop: Druk op deze knop om de Automatische uitschakeltijd functie te activeren. Bij iedere druk op de knop verspringt de automatisch ingestelde tijd met 30 minuten. Als de insteltijd 10 uuraangeeftverspringtdeautomatischingesteldetijdmetiederedrukopdeknopmet60minuten. Om het programma Timer Off op te heffen dient u op de knop te blijven drukken tot er niets meer op het schermpje wordt weergegeven. k Resetknop: Dooropdeverzonkenresetknoptedrukken,kuntuallebestaandeinstellingenannuleren en de afstandsbediening weer terugstellen op de oorspronkelijke waarden. l Vorstpreventieknop/TURBO-knop: Als u deze knop indrukt terwijl de airconditioner in koelbedrijf [COOL]werkt,wordthetkoelvermogenverhoogd.Doordezeknopnogmaalsintedrukkenschakeltu de TURBO-functie weer uit. Doordezeknopintedrukken(>2seconden),wordtdevorstpreventiestand van het apparaat ingeschakeld. Het apparaat negeert dan de bestaande binnentemperatuurinstelling ensteltdebinnentemperatuurinopca.8°C.Zowordtvorstinuwhuisvoorkomentijdenskoudeperi- odesterwijlhetapparaatmethetlaagstmogelijkeenergieverbruikdraait.Alsdezestandgeselecteerd is,verschijntophetbinnendisplayvanhetapparaat“FP”.Dezeknopkanalleenwordenbediendin de verwarmingsmodus. U kunt de vorstpreventiestand weer uitschakelen door de knop opnieuw in te drukken. m LOCK-knop: DoordeverzonkenLOCK-knopintedrukkenkuntualleactueleinstellingenvastzetten.De afstandsbediening reageert nu alleen nog op de LOCK-knop. Druk de knop nogmaals in om de LOCK- modus uit te schakelen. n LED DISPLAY-knop: Door deze knop in te drukken, kunt u de verlichting van het display van de afstandsbediening inschakelen. De verlichting schakelt autmoatisch weer uit wanneer er binnen 3 secondengeentoetsenmeerwordeningedrukt(geldtnietvoorapparatenwelkenietvoorzienzijnvan dezefunctie). o „Memory“ knop: Gebruikt om de fabrieksinstellingen te herstellen of om een instelling uit het geheu- gen in stellen. - wanneer de afstandsbediening nog niet geprogrammeerd is door de gebruiker, staan de fabrieks- instellingenautomatischop24ºCenopautomatischeventilatorsnelheid.Wanneerde„memory“knop ingedruktwordt,pasthetapparaatdeinstellingenaannaarde„auto“modusmet24ºCendeventila- torsnelheidschakeltnaar„auto“. - Wanneer de gebruiker de gewenste instelling heeft aangepast (bijvoorbeeld verwarmen, lage ventilatorsnelheiden25ºC)kandezegebruikersinstellinginhetgeheugenvandeafstandsbediening geplaatswordendooropde„Memory“knoptedrukkengedurendemeerdan2seconden. Wanneerde binnenunitop eenwillekeurige instelling staat,dan zalhet drukkenop de„Memory“ knopgedurendeminderdan2secondenertoeresulterendathetprogrammawijzigtinhetprogram- mazoalsopgeslageninhetgeheugenvandeafstandsbediening.

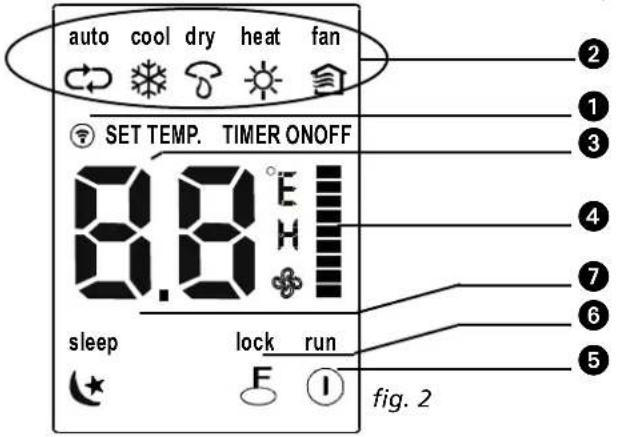

Namen en functies van indicatielampjes op de afstandsbediening auto cool dryheatfan sleep lock run

SET TEMP.TIMER ONOFF

Schermpje a Verzendingslampje: Dit lampje brandt terwijl de afstandsbediening signalen stuurt naar het apparaat. b Indicatie van bedrijfsstand: Toont de actuele bedrijfsstand: AUTO , COOL [koelen] ,DRY[drogen], HEAT [verwarmen] , Fan [ventileren] . c Temp. / Timer aanduiding: Toontdetemperatuurinstelling(17ºC~30ºC).Wanneerudebedrijfsstand opFANstaat,wordtergeentemperatuurgetoond.Wanneerdetimerfunctieisingeschakeld,toonthetdisplay de stand ON of OFF van de timer. d Aanduiding ventilatorsnelheid: Toont de geselecteerde ventilatorsnelheid, Auto (geen aanduiding), Laag , Midden of Hoog .BijdebedrijfsstandAUTOofDRYstaatdeventilatorsnelheidopAuto. e Aan/uit-indcatie: WordtgetoonddoorhetdrukkenopdeOn/Offknop.DrukopnieuwopdeOn/Off knop om te verwijderen. f Lock-weergave: De melding LOCK verschijnt wanneer de LOCK-bedrijfsstand is ingeschakeld. Druk opnieuw op LOCK om te verwijderen. g Sleep-weergave: De melding Sleep verschijnt wanneer de Sleep-bedrijfsstand is ingeschakeld. Druk opnieuw op SLEEP om te verwijderen.

LET OP In Fig. 2 worden voor alle duidelijkheid alle functies getoond. Tijdens de werkelijke werking wordenechteralleendevantoepassingzijndefunctiesophetschermpjegetoond. Werken met de afstandsbediening Plaatsen / vervangen van batterijen Gebruik twee droge cel alkaline batterijen (AAA/LR03).Gebruik geen oplaadbare batterijen.

1. Verwijder het batterijklepje aan de achterkant van de afstandsbediening in de richting van de pijl.

2. Plaats nieuwe batterijen en let op dat de positieve (+) en negatieve (-) polen van de batterijen in de

juisterichtinggeplaatstzijn.3. Schuif het klepje weer terug.fig. 2

• Wanneerdebatterijenverwijderdzijn,wistdeafstandsbedieningalleprogramma’s.Nahet vervangen van de batterijen, moet de afstandsbediening opnieuw geprogrammeerd worden.

• Wanneerubatterijenvervangtdientugeenoudebatterijenofbatterijenvaneenandertype te gebruiken. Hierdoor kan de afstandsbediening slecht gaan functioneren.

• Alsudeafstandsbedieninggedurendeenkelewekennietgaatgebruikenkuntubeter debatterijenverwijderen.Opdezemaniervoorkomtudatlekkendebatterijende afstandsbediening beschadigen.

• Degemiddeldelevensduurvanbatterijenisbijnormaalgebruikongeveereenhalfjaar.

• Vervangdebatterijenwanneerergeenantwoordtoonkomtvandebinnenunitofwanneerhet Transmissie indicatielampje niet oplicht.

• Gebruiknooitoudeennieuwebatterijentegelijkertijd.Gebruiknooitverschillendetypes(bijv. alkaline en manganese dioxide) tegelijkertijd. AUTOMATISCHE BEDIENING Als de airconditioner gebruiksklaar is (controleer of het apparaat aan stroomnet aangesloten is en of er stroom beschikbaar is), schakel de stroom dan in en het Bedrijfsmodus indicatielampje op het schermpje van de binnenunit gaat knipperen.

1. Druk op de “MODE” selecteerknop om AUTO te selecteren.

2. Druk op de + of - knop om de gewenste kamertemperatuur in te stellen.

3. Druk op de “On/off” knop om de airconditioner te starten. Het Bedrijfsmodus indicatielampje op het

schermpje van de binnenunit gaat branden. De Ventilatorsnelheid wordt automatisch geregeld.

4. Druk weer op de “On/off” knop om de werking van de unit te stoppen.

• IndeAUTOmoduszaldeairconditionerautomatischdebedrijfsmodusKoelen,Ventileren of Verwarmen selecteren aan de hand van het gemeten verschil tussen de werkelijke omgevingstemperatuur in de ruimte en de ingestelde temperatuur op de afstandsbediening.

• AlsdeAUTOmodusunietbevaltkandegewenstemodushandmatigwordengeselecteerd. KOELEN, VERWARMEN en ALLEEN VENTILEREN regelen

1. Als de AUTO modus u niet bevalt kunt u handmatig de instellingen tijdelijk opheffen. U drukt hiervoor

knop b in om de Koelen, Drogen, Verwarmen of de Alleen Ventileren modus te gebruiken.

2. Druk de knop + of - in (c en d) om de gewenste kampertemperatuur in te stellen.

3. Druk op Ventileren “FAN” knop eomAUTO,HIGH,MEDofLOWindeVentilerenmodusteselecteren.

4. Druk op “ON/OFF” knop a. Het bedrijfsmodus indicatielampje brandt en de airconditioner begint te wer-

ken volgens uw instellingen. Druk nogmaals op “ON/OFF” knop aomdezefunctievandeunittestoppen.

LET OP! DemodusAlleenVentilerenkannietwordengebruiktomdetemperatuurteregelen.Indeze moduszijnalleenstap1,3en4mogelijk. ONTVOCHTIGEN

1. Druk op Modus knop bomDrogen,“DRY”teselecteren.

2. Druk op knop + of - (c en d) om de gewenste temperatuur in te stellen.

3. Druk op “On/off” knop a. Het bedrijfsmodus indicatielampje brandt en de airconditioner begint te wer-

ken in de modus Drogen. Druk nogmaals op “On/off” knop aomdezefunctievandeunittestoppen.

LET OP! Vanwege het verschil tussen de ingestelde temperatuur van de unit en de werkelijke binnentemperatuurzaldeairconditionerindemodusDrogenregelmatigautomatisch inschakelen,zonderdemodusKoelenenVentilerentelatenwerken. Regeling van de TIMER Druk op de “TIMER ON/OFF” knop (i en j) om de “aan” en “uit” tijd van de unit in te stellen. De effec- tieve, met de afstandsbediening ingestelde werkingstijd voor de timer functie is beperkt tot een periode van 0,5 tot minder dan 24 uur.

1. De START tijd instellen.

1.1 Druk op “TIMER ON” knop i. Op het schermpje van de afstandsbediening verschijnt ON TIMER, de

laatst ingestelde tijd voor het inschakelen van de unit, en het symbool “h” wordt getoond in het Timer gedeelte van het schermpje. U kunt nu de START tijd van de unit opnieuw instellen.

1.2 Druk weer op “TIMER ON” knop i om de gewenste inschakeltijd van de unit in te stellen.

1.3 Na de instelling van de “TIMER ON” duurt het een halve seconde voor de afstandsbediening het signaal

naardeairconditionerverzendt.

2. De STOP tijd instellen.

2.1 Druk op “TIMER OFF” knop j. Op het schermpje van de afstandsbediening verschijnt OFF TIMER en de

laatst ingestelde tijd voor het uitschakelen van de unit in uren wordt getoond in het Timer gedeelte van het schermpje. U kunt nu de STOP tijd van de unit opnieuw instellen.

2.2 Druk weer op “TIMER OFF” knop j om de tijd in te stellen waarop u de unit wilt laten uitschakelen.

2.3 Na de instelling van de “TIMER OFF” duurt het een halve seconde voor de afstandsbediening het sig-

naalnaardeairconditionerverzendt. Voorbeeld van timer instelling Omdeaircoover6uuraantelatenslaan. 1.Druk op de TIMER ON knop, de laatste ingestelde starttijd en het signaal „h“ wordt getoond op het display 2.DrukopdeTIMERONknoptot„6.0h“verschijnt 3.Wachteensecondeenhetdigitaledisplayzaldetemperatuurweertonen.De StartOff

TIMERON TIMERONindicatorzalblijvenbrandenendefunctieisingeschakeld. Gecombineerde timer (InstellenvanzowelTIMERONalsTIMEROFFsimultaan)

TIMER OFF --> TIMER ON

(Aan --> Stop --> Start) Dezefunctieisbruikbaarwanneerudeairobijvoorbeelduitwiltschakelennadatu

Stop2hSet 10 h TIMERONOFF bent gaan slapen, en het apparaat in de ochtend in te schakelen wanneer u wakker wordt of wanneer u thuiskomt. Voorbeeld: Om de airconditioner 2 uur na de instelling uit te schakelen en opnieuw in te laten schakelen na 10 uur.

1. Druk op de TIMER OFF knop

2. Druk opnieuw op de TIMER OFF knop tot 2.0h verschijnt op het TIMER OFF display

3. DRUK op de TIMER ON knop4. Druk opnieuw op de TIMER ON knop tot 10.h verschijnt op het TIMER ON display

5. Wachteensecondeenhetdigitaledisplayzaldetemperatuurweertonen.DeTIMERONOFFindicator

zalblijvenbrandenendefunctieisingeschakeld.

• AlsdeingesteldetijdvoorSTARTENenSTOPPENhetzelfdeis,wordtdestoptijdautomatisch een half uur (de ingestelde tijd geeft minder dan 10 uur aan) of een uur (de ingestelde tijd geeft 10 uur of meer aan) later.

• Omde“TIMERON/OFF”tijdintestellendruktuopdedesbetreffendeTIMERknopensteltde tijd opnieuw in.

• Deinsteltijdiseenrelatievetijd,d.w.z.datdezetijdisgebaseerdopeentijdsverschiltussende werkelijke tijd en de ingestelde tijd. waarSCHuwing

• Beschermdeafstandsbedieningtegenhogetemperaturenenblootstellingaanstraling.

• Beschermdeontvangervanhetbinnendeeltegendirectzonlichtomtevoorkomendatde airconditioner niet goed functioneert. E OPTiMaLE wErking Om uw apparaat optimaal te laten functioneren dient u op het volgende te letten:

• Stelderichtingvandeluchtstroomzoindatdezenietrechtstreeksoppersonenisgericht.

• Steldetemperatuurindievooruhetmeestcomfortabelis.Steldeunitnietinopoverdrevenhogeof lage temperaturen.

• Sluitdeurenenramenomdatandershetgewensteeffectmisschiennietwordtbereikt.

• Zetnietsvlakbijdeluchtinlaatof-uitlaatomdatandersdewerkingvandeairconditionerkanworden verstoord of de airconditioner misschien helemaal niet meer functioneert. Zorg ervoor dat er geen obstakelszijndiedeluchtstroomblokkeren.Deluchtstroommoetongehinderddehelekamerkunnen bereiken. De luchtstroom moet bovendien ongehinderd de airconditioner kunnen bereiken.

• Hetluchtfilterdientregelmatigschoongemaakttewordenomdatandershetapparaatnietvoldoende koelt of verwarmt. U wordt geadviseerd om de filters eens in de twee weken schoon te maken.

• Laatdeunitnietwerkenmetdehorizontalelamelleningeslotenpositie.

• Stelderichtingvandelamellenzodanigindatdeluchtstroomnietdirectop personen blaast.

• Zorg ervoor dat de uitgaande luchtstroom de gehele ruimte kan bereiken om temperatuurverschillen in de ruimte te voorkomen.

• De vertikale lamellen kunnen met de afstandsbediening worden ingesteld.

• Dehorizontalelamellenmoetenmetdehandwordeningesteld. Instellen van de verticale luchtstroomrichting (op - neer) Verrichtdezehandelingwanneerdeairconditionerinbedrijsis. Gebruik de afstandsbediening om de verticale lamellen in te stellen. Druk op de knop AIR DIRECTION hvandeafstandsbediening.Delamelzalbijiederedrukop deknop6ºversteldworden. De luchtstroom automatisch laten zwenken (op - neer) Verrichtdezehandelingterwijldeairconditionerinwerkingis.

• DrukopZwenkrichting“SWING”knopg op de afstandsbediening.

• Druk weer op “SWING”, knop g om de functie te beëindigen. Druk op Luchtrichting “AIR DIRECTION”, knop h om de lamel in de gewenste stand vasttezetten. Instellen van de horizontale luchtstroomrichting (links - rechts) Beweegdehendelsvandehorizontalelamellenmetdehandnaarlinksofnaar rechts om de gewenste luchtstroom in te stellen. WAARSCHUWING Zorg ervoor dat u de ventilator achter de verticale lamellen niet aanraakt! WAARSCHUWING

• Deknoppen“AIRDIRECTION”hen“SWING”g werken niet wanneer de airconditioner af staat (ook wanneer de “TIMER ON” is ingesteld).

• Laatdeairconditionernooitlangetijdindekoel-ofdroogstandwerkenmetdeluchtstroom naar omlaag gericht. Als u dit toch doet kan er condensvorming ontstaan op de vericale lamel, waardoor er water kan lekken.

• Beweegdeverticalelamelnietmetdehand.Gebruikaltijdde“AIRDIRECTION”knoph of de“SWING”knopg. Als u dit blaasrooster met de hand beweegt kan de werking worden verstoord.Wanneerhetverticalelamelnietnaarbehorenfunctioneert,zetdandeairconditioner af en weer aan.

• Wanneerdeairconditionermeteennahetafzettenweerwordtaangezet,zaldeverticalelamel gedurende ongeveer 10 seconden mogelijk niet bewegen.

• Laatdeunitnietwerkenmetdehorizontalelamelingeslotenpositie. Hendelg HOE DE airCOnDiTiOnEr wErkT auTOMaTiSCHE wErking

• WanneerudeairconditionerindeAutomatischestand“AUTO”zet,(knop b op de afstandsbediening), worden KOELEN, VERWARMEN of Alleen VENTILEREN automatisch geselecteerd, afhankelijk van de temperatuur die u heeft ingesteld en de kamertemperatuur.

• Deairconditionerregeltdekamertemperatuurautomatischvolgensdedoor u ingestelde temperatuur.

• Wanneerde“AUTO”standunietbevalt,kuntudeinstellingenookhand- matig aanpassen. SLEEP/ZuinigE wErking

• Dezefunctie,diealleenkanwordengebruiktincombinatiemetkoel-,verwar- mings-ofautomatischbedrijf[COOL,HEATenAUTO],zorgtervoordatdeair- conditioner automatisch de ingestelde temperatuur met 1ºC per uur verhoogt (in koelmodus) of verlaagt (in verwarmmodus) gedurende de eerste 2 uur. De airconditioner zal vervolgens gedurende 5 uur deze temperatuur (ingestelde temperatuur+of-2graden)handhaven.Vervolgensschakelthetapparaatzich automatisch uitschakelen.

• DestandOntvochtigenselecteertautomatischdebedrijfsmodusOntvochtigenopbasisvanhetverschiltus- sen de ingestelde temperatuur en de werkelijke temperatuur in de ruimte.

• TijdenshetontvochtigenwordtdefunctieKoelenofAlleenVentilerenregelmatigin-enuitgeschakeldomde temperatuur te regelen. De ventilatorsnelheid wordt automatisch ingesteld.

LET OP Wanneerdeairconditionerbezigismetontvochtigenzaldekamertemperatuurwaarschijnlijk dalen. Het is daarom normaal dat een vochtigheidsgraadmeter een verhoogde relatieve luchtvochtigheid aangeeft. De absolute luchtvochtigheid in de ruimte daalt echter, afhankelijk vandehoeveelheidvochtwelkeinderuimtewordtgeproduceerd(koken,mensenenz.).

Druk op de Slaapstand “SLEEP” knopDruk op de Slaapstand “SLEEP” knop kOELEn vErwarMEn OnTvOCHTigEn Stel de tempera-tuur in1 uur 1 uur1 uur 1 uurStel de tempera-tuur inTemperatuur instellen Tijd Kamer-temperatuur Koelen Koelen Koelen Alleen Ventileren “FANONLY” Alleen Ventileren “FANONLY”1

WAARSCHUWING Schakel eerst de airconditioner uit en trek de stekker uit het stopcontact vóóruhetapparaatgaatschoonmaken.VoorS3348enSC3348: onderbreek de stroomtoevoer naar de airconditioner. Binnenunit en afstandsbediening schoonmaken

• Gebruikeendrogedoekomdebinnenunitendeafstandsbediening schoon te maken.

• Ukunteendoekenwatkoudwatergebruikenalsdebinnenuniterg vuil is.

• Hetvoorpaneelvandeunitkanwordenverwijderdenmetwater worden schoongemaakt. Droog het paneel met een droge doek.

• Gebruikgeenchemischbehandelddoekjeofstofdoekomdeunit schoon te maken.

• Gebruiknooitbenzine,verdunningsmiddel(thinner),schuurmiddel of een oplosmiddel om het apparaat schoon te maken. Het plastic kan er van gaan breken of vervormen. Luchtfilter schoonmaken Verstopte luchtfilters verminderen het effect van koeling van dit apparaat. Maak het filter eens in de twee weken schoon.

1. Til het voorpaneel van de binnenunit omhoog tot het vastklikt.

2. Pakdehendelvanhetgaasfiltervastendrukhetfiltervoorzichtigomhooguit

de houder en trek het daarna omlaag.

3. Haal HET GAASFILTER uit de binnenunit.

• MaakHETGAASFILTER eens in de twee weken schoon.

• MaakHETGAASFILTER schoonmeteenstofzuigerofmetwater.

4. Hetzwarteactiefkoolfilterkannietgereinigdworden.Wanneerditfilterviesis

zalhetsimpelwegdeonaangenameluchtjesnietmeerfilteren.Hetfiltermoet danvervangenwordendooreennieuwfilter(verkrijgbaarbijuwdealer).Wij radenaanhetactiefkoolfiltertweemaalperseizoentevervangen.

5. Hetgroengekleurde3MHAFfiltertoontzichtbaresporenvanvuilopeninhet

filterwanneerdezevervangendientteworden.Ditfilterkannietgereinigd worden en moet vervangen worden door een nieuw filter (verkrijgbaar bij uw dealer).Wijradenaanhetfiltertweemaalperseizoentevervangen. nieuwfilter vernieuwingvanfilteraanbevolen

6. Navervangingvanhetactiefkoolfilterenhet3MHAFfilterindefilterhouder

op het gaasfilter, kan het gaasfilter teruggeplaatst worden in de airconditioner.

7. Zorg ervoor dat het filter helemaal droog is en niet beschadigd, voor u het

9. Zet het bovenste gedeelte van het luchtfilter terug in de unit. Let er daarbij

opdatdelinkerenrechterzijkantrechtindeunitkomen.Plaatshetfilterinde oorspronkelijke positie terug. Huishoudelijk ontstoppingsmiddel Nee Verdunnings- middel (thinner)Filter lipje A + B A + B A + B = Actief koolfilter en / of 3M™ HAF filterOnderhoud Wanneerdeunitgedurendelangeretijdnietgebruiktwordtdientudevolgendehandelingenteverrichten:

1. LaatdeVentilatorongeveer6uuraanstaanomdebinnenkantvandeunittedrogen.

2. Schakeldeunituitenhaaldestekkeruithetstopcontact.IngevalvanmodelS(C)3348,onderbreekde

stroomtoevoer. Haal de batterijen uit de afstandsbediening.

3. De buitenunit moet regelmatig worden onderhouden en worden schoongemaakt. Dit mag alleen wor-

den uitgevoerd door een erkend airconditioning monteur. Controle vóór ingebruikname

• Controleerofdebedradingnietbeschadigdoflosis.

• Controleerofdeluchtfiltersgeplaatstzijn.

• Controleerofdeluchtuitlaatof–inlaatnietgeblokkeerdzijn wanneer deairconditionergedurende langere tijd niet in gebruik is. WAARSCHUWING

• Raakdemetalendelenvanhetapparaatnietaanwanneeruhetfilterverwijdert.Scherpe metalenrandenkunnenverwondingenvoorzaken.

• Gebruikgeenwateromdebinnenzijdevandeunittereinigen.Waterkandeisolatie beschadigen, hetgeen kan leiden tot elektrische schokken.

• Controleer altijd voordat u de unit gaat schoonmaken of de stroom en de stroomonderbreker zijn uitgeschakeld. I BEDIENINGSTIPS De volgende problemen kunnen voorkomen tijdens normale werking.

1. Beveiliging van de airconditioner.

Beveiliging van de compressor

• Decompressorkannietstartenbinnen3minutennadathijisuitgeschakeld. Anti-tocht

• DeunitiszoontworpendathijindestandVerwarmen“HEAT”geenkoudeluchtuitblaastwanneerde binnenwarmtewisselaarzichineenvandevolgendedriesituatiesbevindtendeingesteldetempera- tuur nog niet is bereikt. A.Wanneerdeunitnetbegintteverwarmen. B. Tijdens ontdooien. C. Bij verwarmen bij lage temperatuur. Ontdooien

• Debinnen-ofbuitenventilatorstopttijdenshetontdooien.

• Tijdensdeverwarmingscycluskanzichijsopdebuitenunitvormenwanneerdebuitentemperatuurlaag is en de luchtvochtigheid hoog. Hierdoor heeft de airconditioner minder verwarmingscapaciteit.

• Inditgevalzaldeairconditionerregelmatigstoppenmetverwarmenenwordtdeontdooicyclusauto- matisch gestart.

• Deontdooitijdkanvariërenvan4tot10minuten,afhankelijkvandebuitentemperatuurendehoe- veelheid gevormd ijs op de buitenunit.

2. Er komt een witte nevel uit de binnenunit.

• Ineenruimtemeteenhogerelatieveluchtvochtigheidkaneenwittenevelontstaandooreengroot verschil tussen luchtinlaat- en luchtuitlaattemperatuur tijdens het Koelen.

• WanneerdeairconditionerweerstartindebedrijfsmodusVerwarmenkanereenwittenevelontstaan door vocht dat tijdens het koelen of drogen neerslaat op het oppervlak van de verdamper van de bin- nenunit.

3. De airconditioner maakt vreemde geluiden.

• Ukunteenzachtsissendgeluidhorenwanneerdecompressorlooptofdirectnahetstoppenvande compressor.Ditgeluidwordtveroorzaaktdoordathetkoelmiddelgaatcirculerenofdecirculatievan het koelmiddel stopt.

• Ukuntookeenpiepgeluidhorenwanneerdecompressorlooptofdirectnahetstoppenvandecom- pressor.Ditwordtveroorzaaktdoorheteffectvantemperatuurwisseling,uitzetteneninkrimpen,van de kunststof delen.

• Ukuntookeengeluidhorenwanneerdestroomwordtingeschakeldenhetluchtuitblaasroosternaar zijnoorspronkelijkestandgaat.

4. Er komt stof uit de binnenunit.

• Ditisnormaalendoetzichvoorwanneerdeairconditionerlangetijdnietisgebruiktofwanneerdeze voor het eerst wordt gebruikt.

5. Er komt een vreemde geur uit de binnenunit.

• Ditwordtveroorzaaktdoordatdegeurenvanbouwmaterialen,meubilairofrookdoordebinnenunit wordenaangezogenenwordenverspreid.

6. De airconditioner gaat vanuit Koelen of Verwarmen in Alleen Ventileren werken.

• Wanneerdetemperatuurinderuimtedeopdeairconditioneringesteldetemperatuurheeftbereikt, stopt de compressor automatisch en gaat de airconditioner over op Alleen Ventileren. De compressor start weer wanneer de temperatuur in de ruimte stijgt (bij Koelen) of daalt (bij Verwarmen) tot de vooraf ingestelde waarde.

7. TijdensKoelenkanzichbijeenhogerelatieveluchtvochtigheid(hogerdan80%)condensvormenop

• De airconditioner neemt warmte op van de buitenunit en leidt deze tijdens de bedrijfsmodus Verwarmennaardebinnenunit.Wanneerdebuitentemperatuurdaalt,zalookdewarmtediedoorde airconditioner wordt opgenomen verminderen, waardoor de verwarmingscapaciteit van het binnen- deelzaldalen.

9. Automatische herstart.

• Bijeenspanningsonderbrekingtijdensdewerkingvandeunitwordtdezevollediguitgeschakeld. DeairconditionerisvoorzienvaneenAutomatischeherstartfunctie.Hierdoorblijvenbijeenspannings- onderbreking alle ingestelde waarden bewaard in het geheugen en start de unit automatisch wanneer destroomvoorzieningweerishersteld.10. Detectiesysteem voor lekkage koudemiddel.

• De airconditioner is uitgerust met een detectiesysteem voor eventuele lekkage van koudemiddel. Wanneerdebuitenuniteentekortaankoudemiddelsignaleert,stopthetapparaatendebinnenunit toont het alarm EC op het display. Herstart het apparaat niet en neem contact op met uw leverancier.

PROBLEEM Zet bij een van de volgende problemen de airconditioner onmiddellijk uit en schakel de stroom uit. Neem contact op met uw leverancier.

• Zekeringslaatsteedsdoorofdehoofdschakelaarspringtregelmatigop“uit”.

• Eriswaterofeenanderevloeistofindeairconditionergelopen.

• Deafstandsbedieningwerktnietofnietgoed.

• Andereabnormalesituaties. Probleem Oorzaak OplossingUnitstartnietStroomonderbrekingWachttotstroomonderbrekingverholpen is. Stekkervanunitzitmisschiennietmeerinstopcontact.Controleer of de stekker goed in het stop-contactzit.Zekeringismisschiendoorgeslagen.Vervangdezekering/resetrelais/resetstroomonderbrekerBatterijinafstandsbedieningismisschienleeg.VervangdebatterijAfstandafstandsbedieningtotontvan-geropdebinnenunitismeerdan6tot7meteroferbevindenzichobstakelstussendeafstandsbedieningendeontvanger.Maakafstandkorter.Verwijdereventueleobstakels.Richtdeafstandsbedieningopdeontvangervandebinnenunit.Detijddieumetdetimerheeftingesteldisnietjuist.Wacht of annuleer de timer instelling.Unitstoptenstartniet meer Mogelijktekortaankoudemiddel. Neemcontactopmetuwleveranier.Unitkoeltofverwarmtderuimtenietgoed,terwijlerwelluchtuit de airconditioner stroomtTemperatuurisnietjuistingesteld.Steltemperatuurgoedin.ZieHoofdstukD“Werkenmetafstandsbediening”voordetails.Luchtfilterisgeblokkeerd. Maak het luchtfilter schoon.Deurenoframeninderuimtezijnnietgesloten.Sluitdedeurenofderamen.Luchtinlaatof-uitlaatvanbinnenunitisgeblokkeerd.Zorgereerstvoordatobstakelswordenverwijderd.Herstartdaarnadeunit.De3-minutentijdvertragingvandecom-pressorisinwerking.Wacht.Debuitenunitwordtontdooid.Ventilatorsnelheid kan nietwordengewijzigdAirconditionerstaatinde“Auto”standVentilatorsnelheidkanalleenwordengewijzigdindestand“Verwarmen”,“Koelen”en“Ventileren”Airconditionerstaatindestand“Drogen”TEMP.indicatiewordtniet getoondAirconditionerstaatindestand“Ventileren”Temperatuurkannietindestand“Ventileren”wordeningesteld

Wanneerhetprobleemblijftbestaan,neemdancontactopmetuwleverancier.Geefeengoedeomschrij- ving van het probleem en vermeld het typenummer van de unit.

LET OP! Laat eventuele reparaties aan het apparaat alleen uitvoeren door een bevoegd airconditioning monteur. k garanTiEBEPaLingEn Ukrijgtopdeairconditioner48maandengarantieopdecompressoren24maandengarantieopoverige onderdelen, vanaf de aankoopdatum. Hierbij gelden de volgende regels:

1. Alleverdereaansprakenopschadevergoeding,inclusiefgevolgschadewijzenwijuitdrukkelijkaf.

2. Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de

3. Degarantiegeldtnietwanneerveranderingenzijnaangebracht,niet-origineleonderdelenzijngemon-

teerdofreparatieszijnverrichtdoorderden.

4. Onderdelendieaannormaleslijtageonderhevigzijn,zoalshetfilter,vallenbuitendegarantie.

5. De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen

veranderingenzijnaangebracht.

6. Degarantiegeldtnietbijschadeontstaandoorhandelingendieafwijkenvandieindegebruiksaan-

wijzingofdoorverwaarlozing.

7. Deverzendkostenenhetrisicovanhetopsturenvandeairconditionerofonderdelendaarvan,komen

altijd voor rekening van de koper.

8. Schade,veroorzaaktdoorhetnietgebruikenvandegeschiktefilters,valtbuitendegarantie.

9. Het verlies van koelmiddel en/of lekkage ten gevolge van ondeskundig aansluiten / het ontkoppelen

van de units door niet gekwalificeerde personen valt niet onder de garantiebepalingen die op dit pro- ductvantoepassingzijn.Schadeaanapparatendiegeïnstalleerd,gekoppelden/ofontkoppeldniet conformlokaleregelsenwetgevingen/ofconformdezeinstallatiehandleidingvallennietonderde garantiebepalingendieopditproductvantoepassingzijn. Inhetgevalvanreparaties,raadpleeguwdealerindiendezeinstructiesgeenoplossingbieden.Zorgervoor datinhetuitzonderlijkegevalvaneennoodzakelijkeontkoppelingditteallentijdedooreengekwalifi- ceerde en geautoriseerde professional gedaan wordt volgens uw lokale wetten en regelgeving.L TECHniSCHE gEgEvEnS

• EN14511-2011/EN14825 ** Indicatief gebruiken *** Vochtverwijderenbij32°C,80%RL **** EN12108-2008 Defecte elektrische apparaten en batterijen horen niet bij het huisafval. Zorg voor een goede recy- cling waar mogelijk. Vraag eventueel uw gemeente of uw handelaar voor een deskundig recycling advies.

Milieu-informatie: DezeapparatuurbevatgefluoreerdebroeikasgassenzoalsopgenomeninhetProtocol van Kyoto. De apparatuur mag alleen worden gerepareerd of gedemonteerd door professioneel, geschoold personeel. DezeapparatuurbevatkoelmiddelR410Aindehoeveelheidalsaangegeveninbovenstaandetabel.Laat R410A niet ontsnappen in de atmosfeer: R410A is een gefluoreerd broeikasgas met een broeikasgaseffect (GWP)=1975. Internet: Omunogbetervandiensttezijnkuntudemeestrecenteversievandegebruikers-,installatie-en/ofservice handleiding downloaden op www.qlima.com.:

Als u informatie nodig hebt of als u een probleem hebt, bezoek dan de onze website (www.qlima.com) of neem contact op met de afdeling sales support (adres en telefoon op www.qlima.com).
