BRUKSANVISNING SC3348 QLIMA

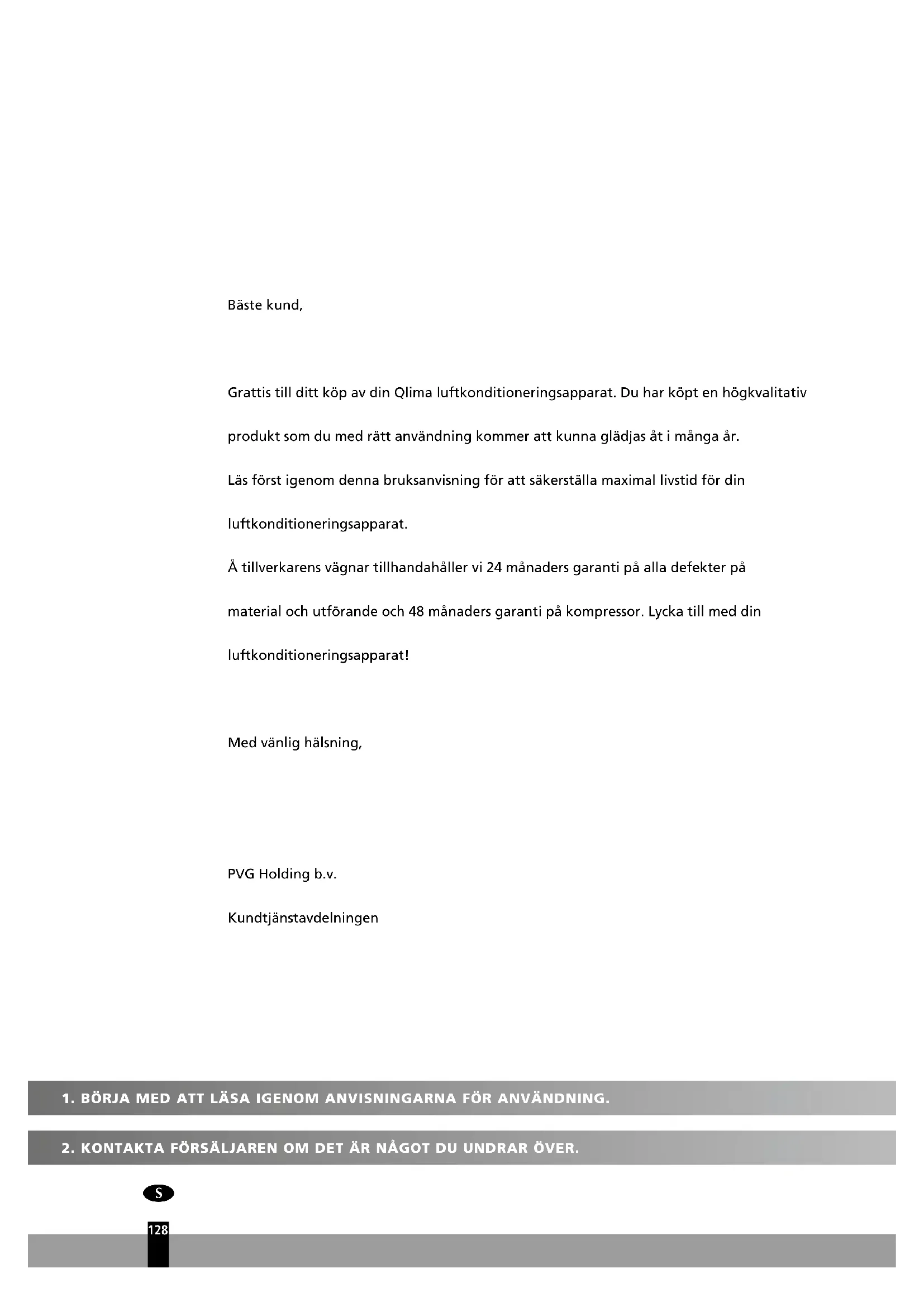

Grattis till ditt köp av din Qlima luftkonditioneringsapparat. Du har köpt en högkvalitativ

produkt som du med ratt användingkommen att kunna glädjas àt i manga ár.

Läs Förstigenomenna bruksanvisning foratt sakerstalla maximal livstdfor din

luftkonditioneringsapparat.

Å tillverkarens vägnar tillhandahäller vi 24 manaders garanti på alla defekter på

material och utforande och 48 manaders garanti på kompressor. Lycka till med din

luftkonditioneringsapparat!

Med vänlig hälsninq,

PVG Holding b.v.

Kundtjanstavdelningen

1. BÖRJA MED ATT LÄSA IGENOM ANVISNINGARNA FÖR ANVÄNDNING.
2. KONTAKTA FÖRSLJAREN OM DET ÄR NAGOT DU UNDRAR ÖVER.

innEHALL

A SAKERHETSANVISNINGAR

B. NAMN PÄ DELAR
C. DRIFTSTEMPERATUR
D. ANVÄNDNING MED FJÄRRKONTROLL
E. OPTIMAL ANVÄNDNING
F. JUSTERA LUFTFLÖDESRIKTNING
G. SÄ HÄR FUNGERAR LUFTKONDITIONERINGSAPPARATEN

H. UNDERHALL

I. TIPS OM ANVÄNDNING
J. TIPS OM FELSÖKNING

K. GARANTIVILLKOR

L. TEKNISKA DATA

LäS Denna BrukSanviSning

I bruksanvisingen hittar du manga nyttiga tips om hur du anvander och skoter din luftkonditioneringsapparat pa ratt satt. Du hittar manga svar pa vanliga problem i kapitet Tip om felsökning. Om du forst laser igenom kapitel J "Tips om felsökning", behover du kanske inte ringa after service.

A SAKERHETSANVISNINGAR

Installera endast encheten om den uppyller kraven i lokala/nationella lagar, forordninger och standarder. Den harprodukten ar avsedd att anvandas som luftkonditionering i bostader och ar endast avsedd for anvandning på torra platser, under normala hushallsforhällanden, inomhus i vardagsrum, kok och garage. Kontrollera elnätets spänning och frekvens. Enheten lampar sig enbart for jordade uttag, anslutningsspänning 230 V~/50 Hz. Modellerna S 3348 och SC 3348 maste anslutas direkt till strömköllan med den medfoljande strömkabeln.

VIKTIGT

• Enheten MÄSTE alltid ha en jordad anslutning. Om stromkällan inte ar jordad fär du inte ansluta eheten. Kontakten maste alltid vara lättätkomlig nar encheten ar ansluten. Läs nogaigenomenna braksanvisning och folj instruktionerna.
• Klimatanlaggningen innehäller koldmedia och kan bli klassad som tryck/kyl utrustning. Kontakta dārfor alltid en auktoriserad kylmontör for service, installation och underhäll av klimatanlaggningen. Klimatanlaggningen ska inspekteras och kontrolleras ärligen av auktoriserad kylmontör. Garantin ar ogiltig vid skador orsakade av forsummelse aller aktivitet som skiljer sig frän de som omnämns i den har instruktionsboken.

Innan du ansluter encheten ska du kontrollera foljande:

• Spänningsförsörjningen måste matcha elnätsspänningen som anges på markpläten.
• Utaget och strömköllan mäste lampa sig För den ström som anges på markplåten.
• Kontakten på enchetens sladd måste passa i vagguttaget.
• Enheten måste placeras på en plan och stabil yta.

Strömköllan till encheten maste kontrolleras av en kvalificerad professionell person om du har nagra tvivel angäende kompatibiliteten.

• Den hare encheten tillverkas enligt CE-sakerhetsstandarder. Trots detta bör du ända vara försiktig, precis som med alla elektriska encheter.
  Tack aldrig luftintaget och luftutslappet.
• Lat aldrig encheten komma i kontakt med kemikalier.
• Spreja aldrig encheten med vatten och sänk aldrig ned den i vatten. Stäng av encheten och koppla bort strömmen ifall vattenträger in i inomhusenheten.
• För inte in händer, fingrar eller nagra foremål enhetens öppningar.
• Använd aldrig forlängningsladd für att ansluta encheten till stromkällan. Om det inte finns nagot lampligt, jordat vagguttag i narheten kan du fä ett installerat av en kvalificerad elektriker.
• Reparationer bör endast utföras av kvalificerade servicetekniker aller din leverantör. Folj instruktionerna for användning och unterhäll i den har erhetens användarhandbok.
• Dra alltid ut kontakten ur vagguttaget nar encheten inte anvands.
• En skadad strömsladd eller kontakt måste alltid ersättas av en kvalificerad elektriker eller din leverantör.
• Starta/stoppa inte luftkonditioneringsapparaten genom att satta i/dra ut strömkontakten. Anvä endast de specifika knapparna på luftkonditioneringsapparaten eller fjärrkontrollen.
• Täck inte über luftkonditioneringsapparaten när den är i drift. Bryt strömmen innan du öppnar enthen.
• Dra alltid ur kontakten ur eluttaget eller koppla bort strömförsörjningen medan luftkonditioneringen sama rengöras eller ar på service.

• Placera inga gasbrännare, kaminer och/eller spisar i luftflödet.

• Använd inte knapparna och vidrör inte luftkonditioneringsapparaten med våta händer.
  Tänk på att utomhusenheten avger ljud nar den används. Detta kan strida mot lokala bestämmelser. Det är användarens ansvar att kontrollera och sakerställa att utrustningen afterlever alla lokala bestämmelser.

• Denna apparatär inte avsedd for använding av personer (inklusive barn) med minskade fysiska, sensoriska eller mentalala mölgigheter,ller som saknar erfarenhet och kunskap,sàvida de inte fätt vågledning.
  eller instruktioner vad gäller använding av apparaten av en person som ansvarar for deras sakerhet.
  Barn bör overvakas for att garantera att de inte leker med apparaten.
  Det ar tillradjt att undyika det direkta luftflodet.
• Drick aldrig kondensvatten fran Luftkonditioneringen.
  Gör inga ingrepp aller modifieringar i encheterna.
• Om natsladden ar skadad, maste denna bytas av ett servicecenter auktoriserat av Qlima eller liknande kvalificerade personer for att undvika risker.

OBSERVERA!

• Använd inte encheten om strömsladden, kontakten, höjet aller kontrollpanelen ar sönder.
• Underlåtelse att följa instruktionerna kan leda till att enhetens garantii upphör att gälla.

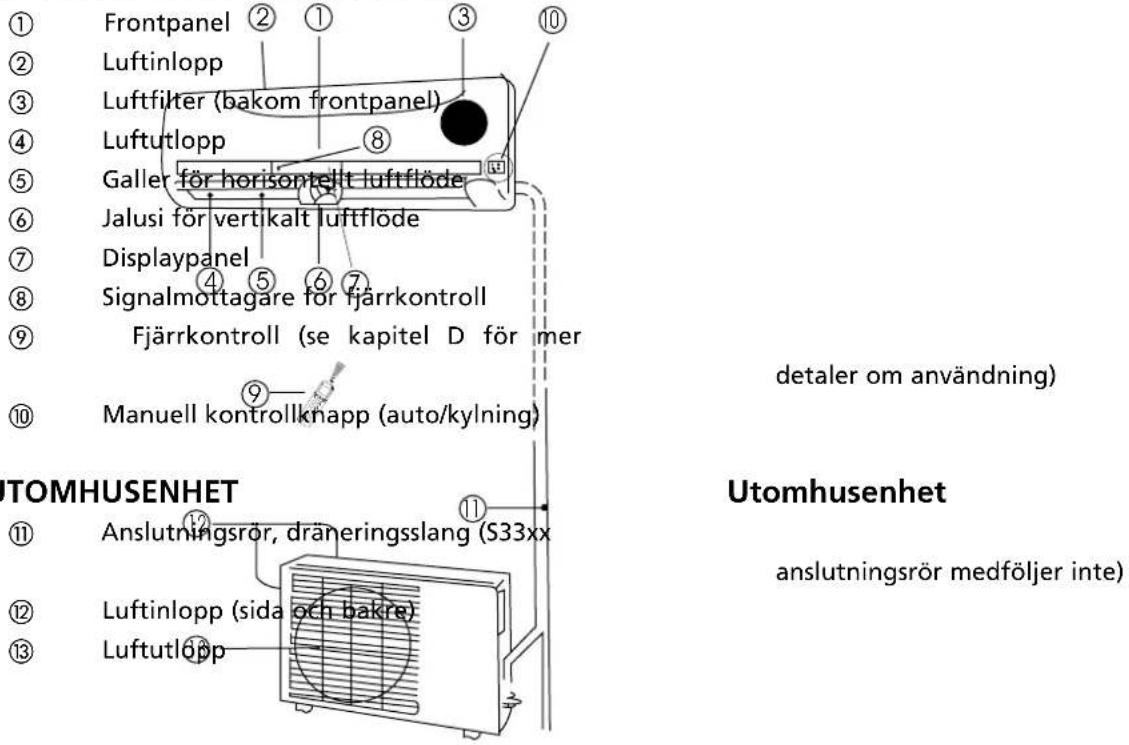

B NAMN PÄ DELAR

INOMHUSENHET Inomhusenhet

OBS!

Alla Bilder i denna bruksanvising och på forpackningen År endast avsedda som illustrationer och forklaringar. De kan skilja sig nagot fran den luftkonditioneringsapparat som du har kopt. Det År den faktiska utformninger som gäller.

FUNKTIONSINDIKATOR PÅ INOMHUSENHETENS DISPLAYPANEL

① AVFROSTNINGS-indikatorlampa

Denna indicatorlampa tänds nar luftkonditioner ingsapparaten startar den automatiska avfrostningen aller nar varmluftskontrollfunktionen aktiveras i uppvärmningslaget.

② TEMPERATUR-indikatorlampa

Visar temperaturinstallingar dà luftkonditioneringsapparatenä drift.

③ DRIFT-indikatorlampa

Denna indicatorlampa blinkar när strömmen slagits pa och lyser daß encheten ar i drift.

④ TIMER-indikatorlampa

Denna indicatorlampa tänds nar TIMER ár installd PÄ/AV.

C DRIFTTEMPERATUR

Kylning, uppvärnning och avfuktning ar som mest effektiv vid följande in- och utomhustemperaturer:

Temperatur Länge Kylng Uppvärmning Avfuktningsdrift
Rumsterpmatür 17°C - 32°C 10°C - 30°C 17°C - 32°C
Utomhustemperatur 0°C - 50°C -15°C - 30°C 0°C - 50°C

FÖRSIKTIGHET

• När luftkonditioneringen används vid andra temperaturer an de som anges ovan kan vissa sakerhetsfunktioner fä,enheten ur Funktion.
• Om luftkonditioneringsapparaten används i rum dar den relativa luftfuktigheten überstiger 80%, kan det bildas kondens på luftkonditioneringsapparatens holje. Ställ in jalusin for vertikalt luftflöde i dess maxima vinkel (vertikalt mot golvet) och ställ in fläktläget på HIGH (hög).
• För att luftkonditioneringsapparaten ske ge mimal effekt, stäng alltid dorrar och fönster under kylning eller uppvärmning.

D ANVANDA FJÄRRKONTROLL

OBSI!

• Rikta alltid fjärkrkontrollen mot mottagaren på inomhusenheten. Se till att det inte finns nagra hinder mellan fjärkrkontrollen och mottagaren på inomhusenheten. Annars kan mottagaren inte fanga upp signalen från fjärkrkontrollen och luftkonditioneringsapparaten kan inte fungera ordentligt.
  Max. räckvidd für fjärkrontrollen ar cirka 6-7 meter.

OBS!

Häll fjärkrkontrollen sä att dess signal kan nà enchetens mottagare. När du väljer timerdrift, skicker fjärkrkontrollen automatiskt en signal till inomhusenheten vid den angivna tidpunkten. Om du häller fjärkrkontrollen i en position som Förhindrar tillräcklig signalöverföring, kan entidsforröjning på upp till 15 minutes inträffa.

① On/Off (på/av): Tryck på denna knapp För att starta driften. Tryck en gäng till på denna knapp För att stoppa driften.
② Mode (läge): Varje gäng du trycker påenna knapp, ∀jss ett lage i ordningsfoljden AUTO COOL DRY HEAT FAN (auto/kylning/avfuktning/uppvarming/fläkt) enlicht foljande figur:

③ +-knapp: Tryck pa knappen for att oka inomhustemperaturinstallningen till max. 30^
④ -knapp: Tryck pa knappen for att sanka inomhustemperaturinstallningen till min. 17^.
⑤ Fan (fläkt): Medenna knapp väljer du fläkthastighet. Varje gäng du trycker på knappen valjs en fläkt-hastighet i ordningsfoljden AUTO, LOW, MED HIGH Auto (auto, lag, medel, hög, auto). När du väljer laget AUTO eller DRY, regleras fläkthastigheten automatiskt och du kan inte ställa in den själv.
⑥ SLEEP-knapp: Tryck påenna knapp for att fonsatta encheten i energisparlige. Tryck en gäng till for att annullera fonctionen. Denna Funktion, som bara kan anvandas i combination med kyla, varme aller automatiskt lage [COOL, HEAT och AUTO], sakerstaller att luftkonditioneringen automatiskt okar temperaturen med 1^ per timme (i kyllage) eller minskar (i varmedrift) under de forsta 2 timmarna. Luftkonditioneringen kommt sedan att vidhällaenna temperatur under 5 timmar (installd temperatur + erler - 2 grader). Då stängs encheten av automatiskt.
⑦ Swing (sväng): Tryck på SWING-knappen För att aktivera svängfunktionen. Tryck engang till på knappen För att stoppa.

Air direction (luftriktning): Tryck på denna knapp für attalandra jalusins svängningsrikting. Jalusins svängningsrikting ar 6^ for varje tryckning. När jalusin svänger vid en viss vinkel som skulle paverka luftkonditioneringsapparatens kylnings-ller uppvärnmningseffekt, andrar den automatiskt svängningsrikting. Ingen symbol visas i displayomradet nar du trycker på denna knapp.
⑨ Timer on (timer på): Tryck på denna knapp für att initiera Funktionen für automatisk pascaligning vid en viss tid. Varje tryckning ökar den automatiska timerinstallingen med 30-minuters steg. När installingsstiden visar 10Hr (10 timmar), ökar varje tryckning den automatiska timerinstallingen med 60-minuters steg. Du annullerar det automatiska pascaligningsprogrammet genom att fortsett att trycka på knappen tills 0.0 visas.
⑩ Timer off (timer av): Tryck pa denna knapp for att initiera Funktionen for automatisk avstangning vid en viss tid. Varje tryckning okar den automatiska timerinstallingen med 30-minuters steg. Nar installingstiden visar 10Hr (10 timmar), okar varje tryckning den automatiska timerinstallingen med 60-minuters steg. Du annullerar det automatiska avstangningsprogrammet genom att trycka pa knappen tills 0.0 visas.
⑪ RESET-knapp: När du trycker på den nersänkta RESET-knappen, annulleras alla befindliga inställningar och kontrollen Återställs till grundinställningarna.
Frysskyddsknapp/TURBO-knapp: Tryck på denna knapp i laket KYLING sä kyler luftkonditioneringsapparaten extra kraftfullt. Tryck en gäng till for att annullera TURBO-funktionen. När du trycker på den har knappen (>2 sekunder) overgar apparaten till att antifryslåge. Apparaten asidosätter inställningen for inomhustemperatur och reglerar den till cirka 8 °C. På det sättet kan du skydda ditt hem frän frynsning under kalla perioder med lagsta möjiga energiförbrukning. När detta lage ar valt visas "FP" på displayen på inomhusenheten. Denna knapp kan endast aktiveras i uppvärmningslåge. Avaktivera antifrysläget: Tryck på knappenigen.
③ LOCK-knapp: När du trycker på den nersänkta LOCK-knappen, lases alla beintlga inställingar och fjärkrkontrollen godtar inga andra atgärder an lask Funktionen. Tryck en gäng till for att annullera laskaget.
④ LED DISPLAY-knapp: Genom att trycka på denna knapp kan du stänga av displayens bakgrundsbelysning med fjärrkontrollen. Belysningen växlar automatisktigen om inga knappar trycks ned de narraste 3 sekunderna (gäller inte encheter som inte ar utrustade medenna Funktion)..
⑤ Minnesknapp: Används für att äterställa tillverkarens standardinställning aller für att hamta en inställing som ar lagrad i minnet.

• nar fjärrkontrollen annu inte ar programmerad av användaren, ar tilverkarens standardminnesinstalling laget "auto" vid 24^ med "automatisch fläkthastighet. När du trycker på minnesknappen andrar encheten installing till laget "auto" vid 24^ med "automatisch fläkthastighet.

• när du harändrat installingen after eget önskemål (t.ex. uppvärmning, langsam fläkthastighet och 25^ ) kan du lagra din användarinstellning i fjärkrkontrollens minne genom att trycka på och hälla in minnesknappen i minst 2 sekunder.

• när inomhusenheten befindner sig i vilket lage som helst och du trycker på minnesknappen iindre an 2 sekunder, fär inomhusenheten till den inställning som ar programmerad i fjärrkontrollens minne.

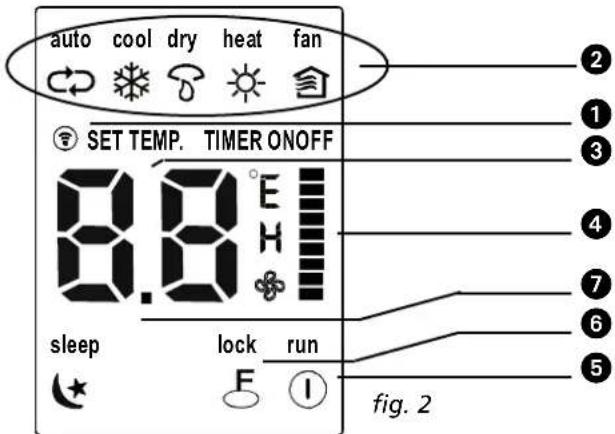

Indikatorernas namn och Funktioner på fjärrkontrollen

Displaypanel

① OVERFORINGS-indikator: Denna indicator tands nar fjarrkontrollen overfor signaler till inomhusenen.
② DRIFT-indikator: När du trycker på lagesknappen MODE, visas aktuell driftläge - AUTO, COOL (kilning), DRY (avfuktning), HEAT (uppvärmning - endast kylning für modellerutan uppvärmningsfungtion) *, FAN (endast fläkt)
③ TEMPERATUR/TIMER DISPLAY-indikator: Detta område visar den installda temperaturen (17^ - 30^) . I TIMER-laget visas timerns pã/av-installng. I laget FLAKT visas inget. Detta display-område visar installningarna for TIMER. Om endast starttid for drift ar installd visas TIMER ON. Om endast stopptid for drift ar installd visas TIMER OFF. Om bada functiorer ar installda visas TIMER ON-OFF, som indikerar att du valt att ställa in både start- och stopptid.
④ FLAKTHASTIGHETS-indikator: Tryck på knappen FAN SPEED für att valja önskad flakthastighet (AutoLåg -Med I-Hög). Ditt val visas i LCD-fönstret, forutom vid automatisk flakthastighet. Flakthastigheten ar, installd p, à AUTO nar driftsaget ar antingen AUTO eller DRY (torr).
⑤ PÁ/AV-indikator: Denna symbol visas Near enheten sats pa med fjarrkontrollen, och forsvinner naenheten stängs av.
LAs-indicator: LAs-displayen visas narr du trycker pa LOCK-knappen. Tryck pa LOCK-knappen for att rensa displayen.
⑦ Insomningsdisplay: Visas under insomningsdrift. Tryck en gang til pa knappen SLEEP for att lamna laget.

OBS!
Alla poster som visas i fig.2 ar avsedda att tydliggorna. Men under den faktiska driften ar det bara de relevanta Funktionsposterna som visas på displaypanelen.

Anvanda fjarrkontroll

Satta i/byta ut batterier

Anvand två alkaliska torrbatterier (AAA/LR03).

Anvand inte laddningsbara batterier.

1. Ta bort batteriluckan baktill pa fjarrkontrollen genom att dra den i pilens riktning pa luckan.
2. Satt i de nya batterierna. Se till att polerna (+) och (-) pa batterierna vands ratt.
3. Satt tillbaka luckan genom att skjuta den tillbaka pa plats.

OBS!

• När batterierna ar urtagna, raderar fjärrkontrollen alla programmerade inställningar. När du har satt in nga batterier måste du programmera om fjärrkontrollen.
• När du byter batterier ske du inte använda gamla batterier eller blanda batterier av olika typer. Det kan orsaka felfunktion hos fjärrkontrollen.
• Om du inte ska använda fjärrkontrollen på flera veckor ská du ta ur batterierna. I annat fall kan lückande batterisyra skada fjärrkontrollen.
  Genomsnittlig batterilivslängd ar 6 manader vid normal användning.
• Byt batterier dà du inte hör nàgon svarssignal fran inomhusenheten ell er dä overforingsindikatorn inte visas.
• Blanda aldrig nya och gamla batterier. Använd aldrig olika batterityper (t.ex. alkaliska och mangandioxid) samtidigt.

AUTOMATISK DRIFT

När luftkonditioneringsapparaten ar klär for använding (kontrollera att eheten ar ansluten till natströmmen och att vagguttaget fungerar), slå på strömmen. Driftindikatorlampan på displaypanelen på inomhusenheten böjar blinka.

1. Använd knappen Mode (läge) für att välja AUTO.
2. Tryck på knappen + eller - För att ställa in önskad rumstemperatur.
3. Tryck på On/Off-knappen for att starta luftkonditioneringsapparaten. Driftan på displaypanelen på inomhusenheten tänds. Driftläget ar AUTO. FLAKTHASTIGHETEN regleras automatiskt.
4. Tryck en gäng till pa On/Off for att stoppa driften.

OBS!

• I AUTO-laget, fungerar luftkonditioneringen med automatiskt lage kyla, varme, ventilation enligt den uppmatta skillnaden mellan det faktiska omgivande rummet och temperaturen som ar installd med fjarrkontrollen..
• Om laget AUTO inte kännns ratt für dig, kan du valja önskat lage manuellt.

KYLING, UPPVÄRMNING OCH ENDAST FLÄKT

1. Om du inte ar njd med laget AUTO kan du manuellt forbikoppla inställingarna med hjälp av lagena for KYLING, AVFUKTNING, UPPVÄRMNING aller ENBART FLÄKT som du fär fram genom att trycka på knappen ②.
2. Tryck på knappen + eller - (③ och ④) für att ställa in önskad rumstemperatur.
3. Tryck på Fan-knappen ⑤ for att välja AUTO, HIGH (hög), MED (medel) eller LOW (låg) für fläktläget.
4. Tryck på On/Off-knappen ①. Driftlampan tänds och luftkonditioneringsapparaten starter enligt dina installningar. Tryck engang till på On/Off ① for att stoppa driften.

OBS!

Läget FAN ONLY (enbart fläkt) kan inte användas für att reglera temperaturen. I detta läge ar endast steg 1, 3 och 4 tillämpliga.

AVFUKTNING

1. Tryck pa Mode -knappen ② for att valja DRY (avfuktning).
2. Tryck pa knappen ^+ eller- (③ och ④ ) for att stalla in onskad temperatur.
3. Tryck på On/Off-knappen ①. Driftlampan tänds och luftkonditioneringsapparaten startar i avfuktningslåget. Tryck en gang till på On/Off ① for att stoppa driften.

OBS!

På grund av skillnaden mellan enchetens installda temperatur och den faktiska inomhustemperaturen,kommen luftkonditioneringsapparaten i avfuktningslauge att automatiskt kora mga gangerutan att kora lagena for kylning erler enbart fläkt.

TIMERDRIFT

Tryck på knappen Timer on/off (9) and (10) for att ställa in pâslagnings- och avstängningstid für encheten. Den effektiva drifttiden som fjärrkontrollen ställer in for timerfunktionen ar begränsad till en period mellan 0,5 och höGST 24 timmar.

1. Stalla in START-tid.

1.1 Tryck på knappen Timer on ⑨. Fjarrkontrollen visar ON TIMER, den senaste installda starttiden och signalen "h" visas på timerdisplayområdet. Nu kan du på nytt ställa in den tid参加会议 startTA.
1.2 Tryck en gäng till pa knappen Timer on ⑨ for att stalla in onskad starttid for encheten.
1.3 När du har ställt in Timer on,侦 det en halv sekunds fördröjning innan fjärrkontrollen overfor signalen till luftkonditioneringsapparaten.

2.2. Stalla in STOPP-tid.

2.1 Tryck på knappen Timer off ⑩. Fjärrkontrollen visar OFF TIMER och den senaste installda stopptiden i timmar visas på timerdisplayområdet. Nu kan du på nytt ställa in den tid då driften ska STOPPA.
2.2 Tryck en gäng till pa knappen Timer off 10 for att stalla in den tid da du vill stoppa driften.
2.3 När du har ställt in Timer off, ar det en halv sekunds fördröjning innan fjärrkontrollen overfor signalen till luftkonditioneringsapparaten.

timerinstalling

For att starta luftkonditioneringsapparaten om 6 timmar:

1. Tryck på knappen TIMER ON. Den senast installda starttiden och signalen "h" visas på displayen.
2. Tryck på knappen TIMER ON für att visa "6:Oh".
3. Vänta i en sekund tills den digitala displayen visar temperaturen ingen. Indikatorn "TIMER ON" visas fortfarande ochenna Funktion ar aktiverad.

Kombinerad timer

(samtidiginstallingavbadeTIMERON(pa)ochOFF(av).

Denna Funktion ar praktisk nar du vill att luftkonditioneringsapparaten ske stoppa nar du gatt och lagt dig, och starta igen nar du vaknar pa morgenen ellr nar dukommen hem fran jobbet.

Exempel:

For att stoppa luftkonditioneringsapparaten 2 timmar afterinstalling, och starta den igen 10 timmar afterinstalling:

1. Tryck pa knappen TIMER OFF.
2. Tryck en gäng till pa knappen TIMER OFF for att visa 2.0h pa TIMER OFF-displayen.
3. Tryck pa knappen TIMER ON.
4. Tryck en gäng till pa knappen TIMER ON for att visa 10h pa TIMER ON-displayen.
5. Vänta i en sekund tills den digitala displayen visar temperaturen igen. Indikatorn "TIMER ON/OFF" visas fortfarande ochenna fonction ar aktiverad.

OBS!

• Om sama tid ställts in bade für START och STOPP, ökar stopptiden automatiskt med en halvtimme (den installda tiden understiger 10 timmar) eller en timme (den installda tiden overstiger 10 timmar).
• Du andrar timers pāslagnings/avstängningsid genom att trycka pa motsvarande TIMER-knapp och Āterställa tiden.
• Installingstiden ar relativ tid. Med det ), att den installda tiden baseras pa den aktuella tiden.

warning

• Utsatt inte fjarrkontrollen for nàgon form av vätska.
• Skydda fjärrkontrollen mot höga temperaturer och utsätt den inte För strälning.
• Utsatt inte inomhusenhetens mottagare for direkt solljus, det kan leda till felfunktion hos luftkonditioneringsapparaten.

E OPTiMaL DriFT

For att erhalla optimal prestanda maste du tanka pa foljande:

• Justera luftflödesriktningen rätt sa att den inte ar direkt riktad mot personer.
• Justera temperaturen till den skonaste nivan. Stall inte encheten pa overdrivna temperaturnivaer.
  Stang dorrar och fönster, annars kan den önskade effekten församras.
• Placera inga foremål nara luftinlopp eller -utlopp, aftersom det kan fösämra luftkonditioneringsapparatens effektivitet och leda till att den stoppar. Se till att det inte finns nagra hinder som blockerar luftflödet. Luftflödet måste obehindrat kunna na ut i hela rummet. Dessutom måste luftflödet obehindrat kunna na luftkonditioneringsapparaten.
• Rengör luftfiltret regelbundet, annars kan kylnings-eller uppvärmningskapaciteten fösamras. Du bör rengörafiltren varannan vecka.
  Använd inte encheten med den horisontella jalusin i stängt lage.

F JUSTERA LUFTFLÖDESRIKTNING

• Det utgående luftflödets riktning frän luftkonditioneringen kan ställas in genom att justera de horisontella och vertikala luftventilerna.
• Ställ in riktningen på fenorna sä att luften inte blåser direkt på personen.
• Se till sä att det utgäende luftflödet kan när hela utrymmet För att undvika temperaturskillnader i rummet
• De vertikala fenorna kan justeras med fjarrkontrollen.
• De horisontella bladen maste stallas in for hand.

Inställning av vertical riktning av luftflödet (upp - ner)

Utför den har funktionen nar luftkonditioneringen ar i drift.

Använd fjärrkontrollen für att ställa in de vertikala luftventilerna. Tryck på "AIR DIRECTION" (8) på fjärrkontrollen. Bladet kommt att justeras varje gang du trycker på knappen 6.

Forattautomatisktsvanguluftflodesriktningen(upp-ner)

Utför denna Funktion medan luftkonditioneringsapparaten ar i drift.

Tryck pa knappen SWING ⑦ pa fjarrkontrollen.
Du avbryter Funktionen genom att trycka en gäng till pa knappen SWING ⑦.

Tryck pa knappen AIR DIRECTION ⑧ for att lasa jalusin i onskad position.

Forattstalla indenhorisontella luftflodesriktningen (vander- hoger)

Flytta spakarna på de horisontella lamellerna med handen at vänster eller höger for att ställa in önskat luftflöde

FÖRSIKTIGHET!

Var forsiktig sa att du inte vidrō fläkten bakom de vertikala jalusierna!

WARNING

• Knapparna "AIR DIRECTION" ⑧ och "SWING" ⑦ fungerar inte Near luftkonditioneringen ar avständg (även om "TIMER ON"är installt).
• Lämna aldrig luftkonditioneringen under lang tid i kyl-ller torkläge med luftflödet nedat. Att gora detta kan orsaka kondens på dess vertikala luftventil sa att vatten kan börja läcka.
• Flytta inte den vertikala luftventilen med handen. Använd alltid "AIR DIRECTION"-knappen aller knapp ⑧ "SWING"-knappen ⑦. Om du manuellt flyttarenna dan den sluta fungera. Om den vertikala luftventilen inte fungerar korrekt, slå av luftkonditioneringen och slå på denigen.
• Om luftkonditioneringen ske aktertas i bruk after att ha varit avstalld sk den vertikala luftventilen helst inte roras i ca 10 sekunder.
  Anvand inte enhances med den horisontella Luftventilen i stangt lage.

G SÄ HÄR FUNGERAR LUFTKONDITIONERINGSAPPARATEN

KYLING

UPPVÄRMNING

AVFUKTNING

AUTOMATISK DRIFT

• När du ställer in luftkonditioneringsapparaten i laget AUTO (knapp 2 på fjärkrkontrollen), valjer den automatiskt KYLNING, UPPVÄRMNING eller ENDAST FLÄKT beroende på vilken temperatur du har valt och rumstemperaturen.
• Luftkonditioneringsapparaten reglerar automatiskt rumstemperaturen runt din installda temperaturpunkt.
• Om laget AUTO inte passar dig, kan du valja onskad drift manuellt.

INSOMNINGS/EKONOMISK DRIFT

• Denna Funktion, som bara kan användas i kombination med kyla, var ell er automatiskt lage [COOL, HEAT och AUTO], sakerstaller att luftkonditioneringen automatiskt ökar temperaturen med 1^ per timme (i kyllåge) eller minskar (i värmedrift) under de forsta 2 timmarna. Luftkonditioneringenkommen sedan att vidhällaenna temperatur under 5 timmar (inställd temperatur + eller - 2 grader). Då stängs encheten av automatiskt.

AVFUKTNING

• Avfuktningslåget valjerl automatiskt avfuktningsdrift baserad på skillnaden mellan den installda temperaturen och den faktiska rumstemperaturen.
• Temperaturen regleras samtidigt som avfuktning sker genom upprepad pâslagning/avstängning av kylning aller endast fläkt. Flakthastigheten reg- leras automatiskt.
• I normalt kylningsläge avfuyktar luftkonditioneringsapparaten även luften.

OBS!

När luftkonditioneringsapparaten avfuktar ár det sannolikt att rumstemperaturen sjunker. Därfor ár det normalt att ett hygrostat uppmäter en högre relativ luftfuktigkeit.

Den absoluta luftfuktigheten i rummet sänks emellertid, beroende på mängden fukt som produceras i rummet (matlagning, personer osv.).

UNDERHALL

WARNING

Du mäste stoppa luftkonditioneringsapparaten och koppla bort stromkällan fore rengöring. För S 3348 och SC 3348: avbryt strommen till luftkonditioneringen.

Rengöra inomhusenhet och fjarrkontroll

FÖRSIKTIGHET

Anvand en torr trasa for att torka av inomhusenhet och fjarrkontroll.
- Om inomhusenheten ar mycket smutsig kan du anvanda en trasa som fuktats latt med kallt vatten.
- Inomhusenhetens frontpanel kan tas av och rengöras med vatten. Torka därefter av den med en torr trasa.
- Använd inte en kemiskt behandlad trasa eller dammvippa für att rengörä encheten.
Anvand inte bensin, thinner, polerpulver eller liknande losningsmedel for rengoring. De kan få plastytan att spricka eller deformeras.

Rengör luftfiltret

Ett igensatt luftfilter fösärer entehens kylningskapacitet. Rengör filtret varannan vecka.

1. Lyft upp inomhusenhetens panel till den vinkel dar den stannar kvar med ett klickande ljud.
2. Fatta tag i nätfilter handtag och lyft det en aning uppåt for att ta ut det fran filterhällaren, och dra det sedan neråt.
3. Ta bort nätfilter fran inomhusenheten.

A+B=Aktivt kolfilter och / eller

3Mn Hre ngor nata filter varannan vecka.

1. Det grona 3M HAF-filtret uppvisar tydliga tecken pa smuts pa och i filtret nar det blivit smutsigt. Detta filter kan inte rengorasutan sca bytas ut mot ett nytt filter (finns hos din Återforsäljare). Du rekommenderas att byta ut filtre tva ganger per sasong.

Nytt filter

1. När du har satt tillbaka det aktiva kolfiltret och 3M HAF-filtret i filterhällaren på nitfiltret, kan du satta tillbaka nitfiltret i luftkonditioneringsapparaten.
2. Innan du satter tillbaka luftfiltret maste du se till att det ar helt torrt och utan defekter.
3. Satt tillbaka luftuppfraschningsfiltret på plats.
4. För in luftfiltrets övre del i enchete. Var noga med att vänster och Höger kant passar in ordentlich och satt filtres på plats.

Underhäll

Om du inte tänker använda encheten på进展情况 du göra följande:

1. Lata flakten gä i cirka 6 timmar För att torka upp enchetens insida.
2. Stoppa luftkonditioneringsapparaten och koppla bort strommen. Om modell S(C)3348 anvands skarstromkallan brytas. Ta ut batterierna ur fjarrkontrollen.
3. Utomhusenheten kraver regelbundet underhall och rengoring.

Detta fär endast utföras av en auktoriserad luftkonditioneringstekniker.

Kontrollerforedrift

• Kontrollera att inga sladdar ar trasiga aller urdragna.
• Kontrollera att luftfiltren ar installerade.
• Kontrollera att luftinlopp aller -utlopp inte ar blockerade om

luftkonditioneringsapparaten inte har anvånts pågressive.

FÖRSIKTIGHET

Ror inte vid enhetens metalldelar d du tar bort filtret. Du kan skada dig n ar du hanterar vasa metallkanter.
- Använd inte vatten für att rengörä insidan av luftkonditioneringsapparaten. Exponering für vatten kan Förstörä isoleringen och skapa risik für möjlig elstöt.
- Vid rengöring av encheten, kontrollera Först att strömmen och kretsbrytaren ar avständ.

J TIPS OM ANVÄNDNING

Foljande handelser kan intraffa även under normal drift.

1. Skydd av luftkonditioneringsapparat.

Kompressorskydd

• Kompressorn kan inte starta om under 3 minutes after stopp.

Anti-kalluft

• Enheten ar utformad for att inte blasa kalluft i laget UPPVÄRMNING, nar inomhusenhetens varmeväx-lare befindner sig i en av foljande tre situationer och den installda temperaturen inte har uppnàtt.

A. När uppvärmningen just kommt igäng.
B. Avfrostning.
C. Lag temperaturuppärnning.

Avfrostning

• Inom-ller utomhusfläkten stoppar under avfrostning.
• Frost kan bildas pa utomhusenheten under uppvärmningscykeln dà utomhustemperaturen ar lag och luftfuktigheten ar hog, vilket leder till en sâmre uppvärmningseffektivitet for luftkonditioneringsap-. paraten.
• Under sādana Förhällanden stoppar luftkonditioneringsapparaten uppvärmningen regelbundet och pāborjar automatiskt avfrostning.
• Avfrostningstiden kan variera fran 4-10 minutes beroende på utomhustemperatur och hur mycket frost som bildats på utomhusenheten.

2. En vit dimma kommt ut fran inomhusenheten.

• En vit dimma kan bildas på grund av en stor temperaturskillad mellan luftinlopp och luftutlopp i laget För KYLING i en inomhusmiljö med hög relativ luftfuktigkeit.
• När luftkonditioneringen startar igen i uppvärnmningsläge kan det forekomma vit dimma på grund av fukt som alstrats under kylning eller som vid torkning samlas på forångarens yta.

3. Svagt Ijud fran luftkonditioneringsapparaten.

• Du kan fã hóra ett svagt väsande ljud nar kompressorn kör erer just har stoppat. Ljudetkommen av köldmedlet som rinner tillbaka eller stannar upp.
• Du kan få hörä att svagt "gnisslande" ljud nar kompressorn kör erler just har stoppat. Detta orsakas av värmeexpansion och köldsammandragning av plastdelarna i encheten när temperaturen andras.
• Ett ljud kan hóras dà jalusin átergár till sitt ursprungliga lage dà du just slagit pā encheten.

4. Damm blaser ut fran inomhusenheten.

• Detta ar normalt dà luftkonditioneringsapparaten inte har använts på länge eller nar den används for Första gangen.

5. Inomhusenheten avger en konstig lukt.

• Denna orsakas av att inomhusenheten avger lukter som kommt是从 byggmaterial, möbler ihrer rökning.

6. Luftkonditioneringsapparaten gár bara till fläktläge frán kylnings- eller uppvärmningslåge.

• När inomhustemperaturen när upp till temperaturinstallingen på luftkonditioneringsapparaten, stoppar kompressorn automatiskt och luftkonditioneringsapparaten overgår till laget for enbart flåkt. Kompressorn startar ingen när inomhustemperaturen ökar i kylningslaget eller sjunker i uppvärmningslaget till den installda punkten.
• Vattendroppar kan bildas utanpā inomhusenheten vid kylning i en Hög relativ luftfuktigkeit (relativ luftfuktigkeit som ar högre an 80%). Justera den horisontella jalusin till max. luftutloppssposition och välj flakthastigheten HIGH (hög).

8. Uppvärmningsläge

• Luftkonditioneringsapparaten drar in värme fran utomhusenheten och frigör den via inomhusenheten under uppvärmningsdriften. När utomhustemperaturen sjunker minskar också den värme som absorberas av luftkonditioneringen, vilket gör att inomhusenhetens uppvärmningsförmägakommen att sjunka.

9. Automatism omstartsfunktion.

• Ett strömavbrott under drift stoppar,enheten halt.

Luftkonditioneringsapparaten ar utrustad med en automatisk omstartsfunktion. När strömmen komm er tillbaka startar encheten automatiskt om med alla de tidigare inställingarna sparade av minnesfunktionen.

10. Kyllackageskydd.

• Luftkonditioneringsenheten levereras med att kyllackagedetekteringssystem. När utomhusenheten detekterar brist på kylmedel, stoppas Luftkonditioneringsenheten och inomhusenheten visar larm-EC på displayen.

När detta larm aktiveras, sk laftkonditioneringsenheten inte startas om och leverantorens kontaktas.

Problem och Lösningar

PROBLEM

Stoppa omedelbart luftkonditioneringsapparaten om nagot av foljande fel intraffar. Dra ut strömkontakten och kontakta din leverantör.

Sakringen gár ofterkretsbrytaren utloses ofter.
- Främande färemal aller vatten harträgt in i luftkonditioneringsapparaten.
- Fjärrkontrollen fungerar inte eller fungerar)däligt.
Andra onormala situationer.

Problem Orsak Lösning
Enheden startar inte.	Strömavbrott Vänta tills strömmen kommt tillbaka.
	Enhetens strömkontakt kan ha dragits ur.	Kontrolera att strömkontakten sitter säkert i vägguttaget.
	En säkring kan ha gätt.	Byt säkring/Äterställ relä/Äterställ kretsbry-tare
	Batteriet i fjärrkontrollen kan vara tomt. Byt ut batteriet.
	Avständet mellan fjärrkontrollen till mot-tagaren på inomhusenheten överstiger 6-7meter, eller också finns det hinder mellan fjärrkontrollen och mottagaren.	Minska avständet. Ta bort tänkbara hin-der. Rikta fjärrkontrollen mot mottagaren på inomhusenheten.
	Du har ställt in fel tid med timern. Vänta el er annullera timerinställningen.
Enheden stoppas och kan inte startas	Möglich kylmedelsbrist Kontakta leverantören
Enheden varken kyler eller varmer rimmet särskilt bra;när luftströmmar ut frünanluftkonditioneringsap- paraten.	Felaktig temperaturinställning.	Ställ in rätt temperatur. För utförlig beskrivning, se kapitel D, "Användning med fjärrkontroll".
	Luftfiltret är blockerat. Rengör luftfiltret.
	Dörrar eller fönster i rummet är öppna. Stäng dörrar eller fönster.
	Luftinlopp eller utlopp på in-ller utom-husenheten har blockerats.	Avlågsna blockeringarna Först och starta sedan om encheten.
	Kompressorns 3-minuters fördröjnings-skydd har aktiverats.	Vänta.
	Avfrostning av utomhusenheten pagsr.
Det går inte att,andra fläkthastighet.	Luftkonditioneringsapparaten befinner sig i autoläge.	Fläkthastigheten kan bara andras i lagena UPPVÄRMNING, KYLING och FLÄKT.
	Luftkonditioneringsapparaten befinner sig i avfuktningslauge.
TEMPERATUR-indikatorn visas inte.	Luftkonditioneringsapparaten befinner sig i fläktläge.	Det går inte att ställa in temperaturen ilaget FLÄKT.

Om felet inte blivit lost, kontakta din leverantör. Var noga med att lamna utförliga uppgifter om fel och enchetsmodell.

OBSI!

Reparation av encheten fär endast utföras av en auktoriserad luftkonditioneringstekniker.

k garanTiviLLkOr

Luftkonditioneringsapparaten har en 48 manaders garanti pa kompressor och 24 manaders gar andra delar, som galler fran och med inkopsdatumet. Foljande bestammelser galler:

1. Vi avsager oss uttryckligen alla andra skadeansprak, inklusive ansprak på oavsiktliga skador.
2. Reparationer eller byte av delar som utfors under garantiperioden resulterar inte i en forlangning av garantin.
3. Garantin blir ogiltig om nagra andringar gjorts, ickegenuina delar installerats ellre reparationer utfords av tredje part.
4. Komponenter som utsats for normal slitage, sasom filter, tacks inte av garantin.
5. Garantin gäller endast om du kan visa upp det ursprungliga, daterade inköpskvittot och om ingaändringar gjorts.
6. Garantin ar ogiltig vid skador orsakade av forsummelseller aktivitet som skiljer sig fran de som omnamns i den har instruktionsboken.
7. Transportkostnader och riskerna vid transporten av luftkonditioneringsapparaten eller luftkonditioneringsapparatens delar ar koprens ansvar.
8. Skador som orsakats av att lampliga filter inte använts, omfattas inte av denna garanti.
9. Förlust av koldmedel och/eller lückage på grund av felaktig anslutning/bortkoppling av enheter och/eller bortkoppling av enheter som utförts av ej kvalificerad personal tacks inte av de garantivillkor som gäller forenna produit. Skada på enheter som har monterats, anslutits och/eller kopplats bort i strid med lokala bestämmelser och/eller lagar och/ellerutan att man följt riktlinjerna ienna bruksanvisning, tacks inte av de garantivillkor som gäller forenna produit.

Kontakta din Återförsäljare for reparation om bruksanvisningen inte innehäller nagon Lösning på problemet. Om,enheten mot formodan skulle behöva kopplas bort, var d' noga med att bortkopplingen alltid utfors av kvalificerad og auktoriserad personal och enligt dina lokala bestämelser och lagar.

Model S 3325 SC 3325 S 3331 SC 3331 S 3348	8 SC 3348
Typ av luftkonditionieringsapparat		Vägmonteradluftkonditionerings-apparat	Vägmonteradluftkonditionerings-apparat	Vägmonteradluftkonditionerings-apparat	Vägmonteradluftkonditionerings-apparat	Vägmonteradluftkonditionerings-apparat	Vägmonteradluftkonditionerings-apparat
Kylningskapacitet *	W	2700 (900 - 3400)	2500 (1324 - 3146)	3100 (1000 - 4000)	3100 (1260 - 3933)	4900 (1500 - 6000)	4400 (1600 - 5230)
EE-klass*		A	A+	A+	A+	A++	A+
SEER*		5.4	5.6	5.8	5.6	6.6	5.9
Uppvärmningskapacitet *	W	2600 (900 - 3800)	2400 (876 - 3452)	3000 (1000 - 4200)	2500 (1043 - 4361)	4800 (1500 - 6300)	4300 (1316 - 6052)
Uppvärmningsprestanda		A	A	A	A	A	A
SCOP*		3.8	3.8	3.8	3.8	3.8	3.8
Avfuktningskapacitet ** / ***	L / 24 h	24	24	26	26	41	41
Strömforbrukning - kylning	kW	0.85	0.78	0.96	1.08	1.54	1.60
Strömforbrukning - upvärmning	kW	0.68	0.77	0.89	1.19	1.41	1.55
Ärlig energiförbrukning kylning / upvärmning	kWh	172 / 944	156 / 884	186 / 1154	200 / 921	315 / 1808	267 / 1658
Nätanslutnir	V / Hz / Ph	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1
Ström (nom.) kylning/upvärmning	A	3.7 / 2.9	3.7 / 2.9	4.2 / 3.7	4.4 / 3.8	6.7 / 6.1	6.7 / 6.4
Max. ström	A	9	9.5	10.5	11.5	11.5	12.5
Luftflöde **	m3/h	560/540/425	500/440/350	565/550/420	500/440/350	660/635/390	580/400/370
För rum upp till**	m3	60-85	60-85	80 - 100	80 - 100	125 - 145	125 - 145
Lämpige regioner		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Kompressortyp		Roterande	Roterande	Roterande	Roterande	Roterande	Roterande
Fläkthastigheter		3	3	3	3	3	3
Termostatintervall	°C	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50
Driftsintervall	°C	-15 - 30	-15 - 30	-15 - 30	-15 - 30	-15 - 30	-15 - 30
Kontroller manuell / mekanisk / elektronisk		Elektronisk fjarr	Elektronisk fjarr	Elektronisk fjarr	Elektronisk fjarr	Elektronisk fjarr	Elektronisk fjarr
Fjarrkontroll Ja / Nej		Ja	Ja	Ja	Ja	Ja	Ja
Luftfiltertyp(er)		Nät, aktivi kol, 3M HAF	Nät, aktivi kol, 3M HAF	Nät, aktivi kol, 3M HAF	Nät, aktivi kol, 3M HAF	Nät, aktivi kol, 3M HAF	Nät, aktivi kol, 3M HAF
Köldmedelstyp/laddning	K / g	R410A / 800	R410A / 950	R410A / 800	R410A / 950	R410A / 1250	R410A / 1250
Kolmedel GWP		1975	1975	1975	1975	1975	1975
Diameter på köldmedelsrör - flytande - gas	mm	6.35 / 9.52	Snabbanslutting	6.35 / 9.52	Snabbanslutting	6.35 / 12.7	Snabbanslutting
Tryck sugurladdning (max)	bar	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)
Mätt inomhusenet (b x h x d)	mm	800x275x188	800x275x188	800x275x188	800x275x188	940x275x205	940x275x205
Mätt utomhusenet (b x h x d)	mm	780x540x250	780x540x250	780x540x250	780x540x250	760x590x285	760x590x285
Nettovikt inomhusenet	kg	7	13	7	13	9	15
Nettovikt utomhusenet	kg	30	28	30	28	35	37
Bruttovikt inomhusenet	kg	9	17	9	17	12	20
Bruttovikt utomhusenet	kg	32	31	32	31	37	38
Ljudtrycksnivå inomhusenet****	dB(A)	58	54	57	55	55	56
Ljudtrycksnivå utomhusenet****	dB(A)	64	64	64	64	62	65
Ljudtrycksnivå inomhusenet (low)****	dB	31	31	25	25	28	28
Enhetsskydd inomhus	IP	IP20	IP20	IP20	IP20	IP20	IP20
Enhetsskydd utomhus	IP	IP24	IP24	IP24	IP24	IP24	IP24
Säkringsgrading		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511-2011/EN 14825
  Ska anvandas som en indikation
  * Fuktborttagning vid 32^, 80% relativ luftfuktigkeit
  *** EN 12108-2008

Elektrisk produitavfall och batterier ske inte kasseras i hushallsavfallet. Lämna in det på narraste atervinningscentral. Kontrollera med din lokala myndighet eller aterforsljare for information om atervinning.

Miljöinformation: Denna utrustning innehäller fluorinerade växthusgaser som omfattas av Kyoto-avtalet. Den fär endast servas eller monteras isär av auktorisere personer.

Denna utrusting innehaller R410A-koldmedel i den mangd som anges i tabellen ovan. Slapp inte ut R410A i atmosfaren: R410A ar en fluorinerad vaxthusgas med ett GWP (Global Warming Potential) = 1975

Internet:

For din bekvämligth kan du ladda ner den senaste versionen av bruksanvisning på foljande lia: www.qlima.com.
