Merke	Qlima
Modell	SC3348
Produkttype	Veggmontert split klimaanlegg (innendørsenhet + utendørsenhet)
Kjølekapasitet (nominell)	4400 W (1600 - 5230 W)
Varmekapasitet (nominell)	4300 W (1316 - 6052 W)
Strømforbruk (kjøling)	1,60 kW
Strømforbruk (oppvarming)	1,55 kW
SEER / Energiklasse kjøling	5,9 / A+
SCOP / Energiklasse oppvarming	3,8 / A
Strømforsyning	230 V ~ 50 Hz, enfaset
Kjølemiddel / Fylling	R410A / 1250 g (GWP=1975)
Mål innendørsenhet (B x H x D)	940 x 275 x 205 mm
Mål utendørsenhet (B x H x D)	760 x 590 x 285 mm
Vekt innendørsenhet	9 kg
Vekt utendørsenhet	35 kg
Lydnivå innendørs (maks / lavt)	56 dB(A) / 28 dB(A)
Lydnivå utendørs	65 dB(A)
Driftsmoduser	Auto, Kjøling (Cool), Varme (Heat), Avfukting (Dry), Vifte (Fan)
Spesialfunksjoner	Turbo, Sleep, Swing, Timer (På/Av opptil 24 t), Home Freezing Prevention (8°C)
Fjernkontroll	Ja, med LED-skjerm og AAA/LR03-batterier
Filtre	Skjermfilter (vaskbart), Kullfilter, 3M HAF-filter (bytte anbefales 2 ganger per sesong)
Vedlikehold	Rengjøring av filter hver 2. uke; utendørs vedlikehold av godkjent fagperson
Garanti	2 år på materiell og produksjonsfeil, 4 år på kompressor
Sikkerhet	Kompressorbeskyttelse (3 min), anti-kald luft, automatisk avising, lekkasjedeteksjon kjølemiddel (EC), automatisk omstart

Ofte stilte spørsmål - SC3348 QLIMA

Hvordan installere Qlima SC3348 klimaanlegget?

Installasjonen må utføres av godkjent fagperson på grunn av kjølemiddel R410A. Apparatet må kobles til en jordet stikkontakt (230V/50Hz). Overhold avstander og veggfester. Se bruksanvisningen for detaljer.

Hvor ofte bør filtrene rengjøres?

Luftfiltrene (skjerm) må rengjøres hver andre uke med lunkent vann eller støvsuger. Kullfilteret og 3M HAF-filteret kan ikke rengjøres og må byttes minst 2 ganger per sesong.

Hvilke driftsmoduser er tilgjengelige?

Klimaanlegget tilbyr modusene AUTO, COOL (kjøling), HEAT (oppvarming), DRY (avfukting) og FAN (vifte). Fjernkontrollen lar deg velge modus via MODE-knappen.

Hvordan bruke fjernkontrollen og bytte batterier?

Fjernkontrollen bruker to AAA/LR03-batterier. Åpne dekselet på baksiden, sett inn batteriene med riktig polaritet (+/-). Sikt mot mottakeren på innendørsenheten innenfor 6-7 meters avstand uten hindringer.

Hvordan stille inn timeren?

Bruk knappene TIMER ON og TIMER OFF. Hvert trykk øker med 30 minutter opp til 10 timer, deretter med 1 time opp til 24 timer. For å avbryte, hold inne til 0.0.

Hva gjør jeg hvis skjermen viser 'EC'?

Koden 'EC' indikerer en detektert kjølemiddellekkasje. Stopp apparatet umiddelbart, ikke start det på nytt, og kontakt leverandøren eller en godkjent fagperson.

Hvorfor avgir innendørsenheten en plystrelyd?

En svak plystrelyd er normal under kompressordrift på grunn av sirkulasjon av kjølemiddelgass. En knirkelyd kan komme fra utvidelse av plastdeler.

Hvordan fjernes kondensvannet?

Modell SC3348 fjerner kondens via en integrert slange. I avfuktingsmodus fjernes vannet automatisk. Drikk aldri dette vannet. Kontroller at slangen ikke er tilstoppet.

Hva er fordelen med SLEEP-modus?

SLEEP-modus justerer temperaturen gradvis (1°C per time i 2 timer) for å spare energi og sikre komfortabel søvn. Etter 5 timer med stabil temperatur stopper apparatet.

Hva er garantien på Qlima SC3348?

Garantien er 2 år på materiell og produksjonsfeil, og 4 år på kompressor. Den er gyldig ved fremvisning av original kjøpsfaktura og dekker ikke skader som følge av feil bruk.

BRUKSANVISNING SC3348 QLIMA

1. Trykk på knappen On/Off (Tenn/sluk) igjen for å stanse anlegget.

MERK!

På vegne av produsenten gir vi 2 års garanti mot material- og produksjonsfeil og 4 års garanti på kompressorer. Gled deg over ditt nye klimaanlegg.

Med vennlig hilsen,

PVG Holding b.v.

Kundeservice

1. LES BRUKSANVISNINGEN FØRST.
2. TA KONTAKT MED FORHANDLEREN HVIS DU LURER PÅ NOE.

INNHOLD

A. SIKKERHETSINSTRUKSER

B. NAVN PÅ DELENE C. DRIFTSTEMPERATUR D. BETJENING MED FJERNKONTROLL E. OPTIMAL DRIFT F. SLIK REGULERER DU RETNINGEN PÅ LUFTSTRØMMEN G. SLIK FUNGERER KLIMAANLEGGET H. VEDLIKEHOLD

I. DRIFTSTIPS J. FEILSØKINGSTIPS

K. GARANTIVILKÅR

L. TEKNISKE DATA

LES DENNE BRUKSANVISNINGEN

Her finner du mange nyttige tips om hvordan du bruker og vedlikeholder klimaanlegget riktig. I kapittelet Feilsøkingstips finner du svar på mange typiske spørsmål. Hvis du leser gjennom kapittel J "Feilsøkingstips" først, er det ikke sikkert du trenger å tilkalle service.

A SIKKERHETSINSTRUKSER

Bare installer varen hvis den er i samsvar med lokale og nasjonale lover og regler. Dette produktet er kun ment brukt som klimaprodukt i private husholdninger og skal kun brukes under normale forhold innendørs, kjøkken eller garasje. Denne enheten egner seg bare for jordkontakter med spenning på 230 V ~ / 50 Hz. S-modellene 3348 og SC 3348 mA kobles direkte til strømnettet med strømkabelen.

VIKTIG

• Apparatet må alltid være koblet til jord. Hvis strømuttaket ikke er jordet, må ikke apparatet kobles til. Støpselet må alltid være lett tilgjengelig når enheten er koblet til. Les disse instruksene nøye, og følg anvisningene.
• Dette klimaproduktet inneholder kuldemedie og blir klassifisert som trykksatt utstyr. Kontakt derfor alltid en autorisert kjølemontør for installasjon og vedlikehold. Dette klimaproduktet bør kontrolleres årlig av en autorisert kjølemontør. Garantien gjelder ikke skade som oppstår som følge av forsømmelse eller handlinger som avviker fra det som fremgår av denne bruksanvisningen.

Kontroller følgende før enheten kobles til:

• Spenningen må tilsvare nettspenningen som er angitt på merkeplaten.
• Stikkontakten og strømforsyningen må være egnet for strømmen som er angitt på merkeplaten.
• Støpselet på ledningen til enheten må passe inn i stikkontakten på veggen.
• Enheten må monteres på en stabil flate.

Strømforsyningen til enheten må kontrolleres av en godkjent fagperson hvis i tvil om den er korrekt.

• Denne enheten er produsert i henhold til CE-sikkerhetsstandarder. Uansett må du være forsiktig, som med alle andre elektriske apparater.
• Dekk aldri luftinntak og luftuttak.
• Ikke la enheten komme i berøring med kjemikalier.
• Ikke sprut vann på enheten eller senk den i vann. Slå av enheten og koble fra strømforsyningen hvis det kommer vann inn i innendørsenheten.
• For ikke fingre eller gjenstander inn i apparatets åpninger.
• Ikke bruk skjøteledning til å koble enheten til strømforsyningen. Hvis det ikke finnes en egnet, jordet stikkontakt på stedet, må du få en godkjent elektriker til å montere en.
• Sørg for at eventuelle reparasjoner og/eller vedlikehold bare utføres av en faglært tekniker eller din leverandør. Følg bruks- og vedlikeholdsanvisningene i brukerhåndboken til denne enheten.
• Trekk støpselet til enheten ut av stikkontakten når enheten ikke er i bruk.
• Skadde strømledninger eller støpsler må skiftes av en godkjent elektriker eller leverandøren.
• Ikke betjen eller stopp klimaanlegget ved å sette inn eller trekke ut støpselet. Bruk bare de faste knappene på klimaanlegget eller på fjernkontrollen.
• Ikke åpne klimaanlegget mens det er i drift. Koble fra strømforsyningen før du åpner enheten.
• Ta alltid ut støpselet fra stikkontakten eller koble fra strømforsyningen ved rengjøring eller vedlikehold på klimaanlegget.
• Ikke plasser gassbrennere, komfyrer og/eller ovner i luftstrømmen.
• Ikke bruk knappene eller ta på klimaanlegget med våte hender.
• Merk at utendørsenheten lager lyd når den er i bruk, noe som kan være i strid med lokale forskrifter. Det er brukerens ansvar å kontrollere og sørge for at utstyret overholder lokale forskrifter. Dette apparatet bør ikke brukes av personer (inklusive barn) som har redusert fysisk, sensorisk

eller mental funksjonsevne, eller som er uten erfaring eller kunnskap om apparatet, hvis de ikke har fått tilsyn eller veiledning i bruken av dette apparatet av en person som er ansvarlig for deres sikkerhet.

Barn må overvåkes for å sikre at de ikke bruker apparatet som leketøy. - Ikke stå rett foran luftstrømmen. - Ikke drikk kondensasjon fra klimaanlegget. - Ikke gjør noen forandringer på produktet. Hvis strømtilførselsledningen er skadet, må du få den skiftet ut av et servicesenter som er autorisert av Qlima eller av tilsvarende kvalifiserte personer, for å avverge enhver risiko.

MERKNAD!

• Aldri bruk enheten med skadet strømledning, kontakt, kabinett eller betjeningspanel.
• Følges ikke instruksjonene, kan apparatets garanti bli ugyldig.

B NAVN PÅ DELENE

INNENDØRSENHET Innendørsenhet

① ② Luftinntak ③ Luftfilter (bak frontpanelet) ④ Luftavlop ⑤ Horisontal luftrist ⑥ Vertikalt luftspjeld ⑦ Visningspanel ⑧ Signalmottaker for fjernkontroll Fjernkontroll (du finner flere anvendelser i kapittel D) ⑨ ⑩ Manuell betjeningsknapp (auto/cool)

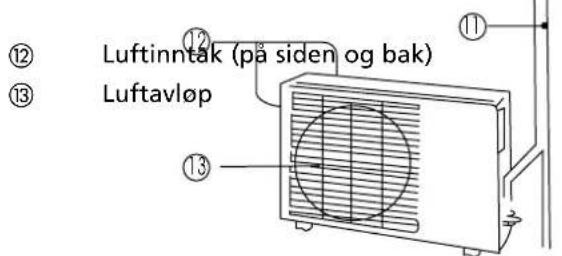

UTENDØRSENHET

Tilkoblingsrør, avløpsslange (S33xx til

sninger om fjernkontrollen og hvordan den brukes i kapittel D)

Utendørsenhet

koblingsrør følger ikke med)

MERK!

Samtlige figurer i denne bruksanvisningen og på gaveesken er bare ment som en forklaring. De kan fremstå annerledes enn klimaanlegget som du har kjøpt. Det er den aktuelle formen som gjelder.

① DEFROST-indikator

Denne indikatoren lyser når klimaanlegget starter automatisk avising etter at kontrollfunksjonen for varmluft aktiveres i varmefunksjonen.

② TEMPERATURE-indikator (temperatur)

Viser temperaturinnstillingene når klimaanlegget er i drift.

③ OPERATION-indikator (drift)

Denne indikatoren blinker når strømmen slås på og lyser når enheten er i drift.

④ TIMER-indikator

Denne indikatoren lyser når timeren er satt til ON/OFF (på/av).

C DRIFTSTEMPERATUR

Kjøle-, varme- og/eller avfuktingsfunksjonene er mest effektive ved følgende inne- og utetemperatur:

Temperatur Funksjon	Kjølefunksjon Varmefunksjon	Avfuktingsfunksjon
Romtemperatur 17°C - 32°C	10°C - 30°C	17°C - 32°C
Utetemperatur	0°C - 50°C	-15°C - 30°C	0°C - 50°C

OBS!

• Når klimaanlegget brukes ved andre temperaturer enn de som er nevnt ovenfor, vil noen av sikkerhetsfunksjonene bli aktivert. Dette vil resultere i feil i enheten.
• Hvis klimaanlegget brukes når den relative fuktigheten i rommet overstiger 80% , kan det dannes kondens på overflaten av anlegget. Still det vertikale luftspjeldet i maksimal vinkel (vertikalt i forhold til gulvet) og still viften på HIGH (høy hastighet).
• For å oppnå maksimal effekt av klimaanlegget, må du alltid lukke dører og vinduer når anlegget brukes til kjøling eller oppvarming.

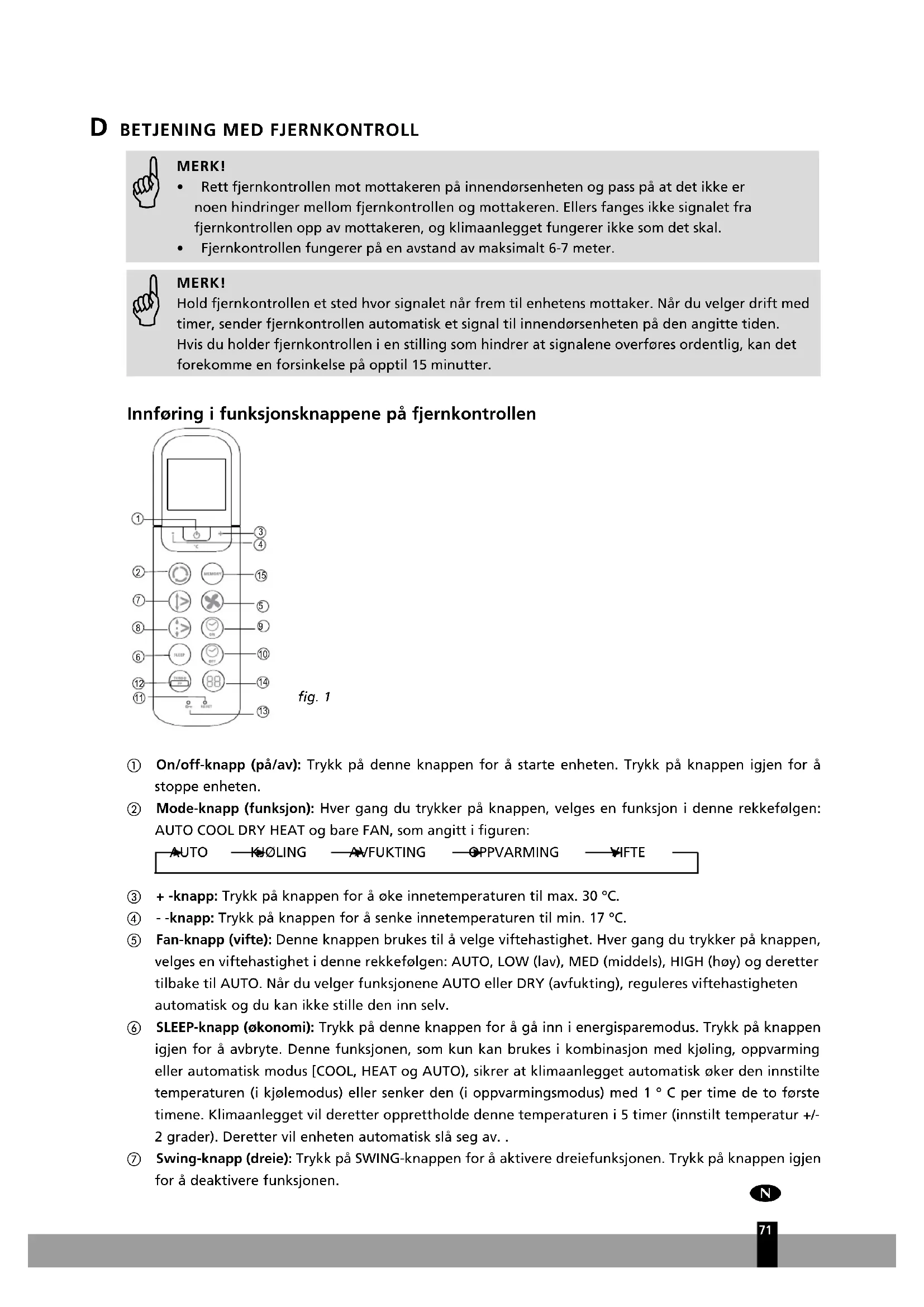

D BETJENING MED FJERNKONTROLL

MERK!

• Rett fjernkontrollen mot mottakeren på innendørsenheten og pass på at det ikke er noen hindringer mellom fjernkontrollen og mottakeren. Ellers fanges ikke signalet fra fjernkontrollen opp av mottakeren, og klimaanlegget fungerer ikke som det skal. Fjernkontrollen fungerer på en avstand av maksimalt 6-7 meter.

MERK!

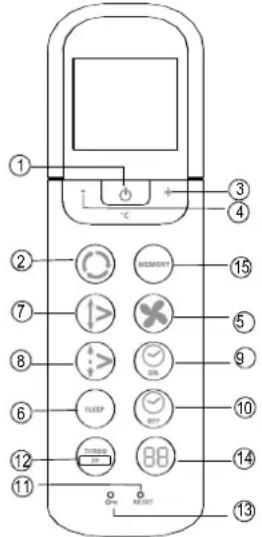

Innføring i funksjonsknappene på fjernkontrollen

fig. 1

① On/off-knapp (på/av): Trykk på denne knappen for å starte enheten. Trykk på knappen igjen for å stoppe enheten. ② Mode-knapp (funksjon): Hver gang du trykker på knappen, velges en funksjon i denne rekkefølgen: AUTO, COOL, DRY, HEAT og bare FAN, som angitt i figuren:

③ +-knapp: Trykk på knappen for å øke innetemperaturen til maks. 30°C. ④ -knapp: Trykk på knappen for å senke innetemperaturen til min. 17°C. ⑤ Fan-knapp (vifte): Denne knappen brukes til å velge viftehastighet. Hver gang du trykker på knappen, velges en viftehastighet i denne rekkefølgen: AUTO, LOW (lav), MED (middels), HIGH (høy) og deretter tilbake til AUTO. Når du velger funksjonene AUTO eller DRY (avfukting), reguleres viftehastigheten automatisk og du kan ikke stille den inn selv. ⑥ SLEEP-knapp (økonomi): Trykk på denne knappen for å gå inn i energisparemodus. Trykk på knappen igjen for å avbryte. Denne funksjonen, som kun kan brukes i kombinasjon med kjøling, oppvarming eller automatisk modus (COOL, HEAT og AUTO), sikrer at klimaanlegget automatisk øker den innstilte temperaturen (i kjølemodus) eller senker den (i oppvarmingsmodus) med 1°C per time de to første timene. Klimaanlegget vil deretter opprettholde denne temperaturen i 5 timer (innstilt temperatur +/-2 grader). Deretter vil enheten automatisk slå seg av. ⑦ Swing-knapp (drei): Trykk på SWING-knappen for å aktivere dreiefunksjonen. Trykk på knappen igjen for å deaktivere funksjonen.

Air direction-knapp (retning på luftstrøm): Trykk på denne knappen for å endre vinkelen på spjeldet. Vinkelen endrer seg 6° for hver gang du trykker på denne knappen. Hvis spjeldet stilles i en vinkel som kan påvirke klimaanleggets kjøle- og varmeeffekt, endres vinkelen automatisk. Det vises ingen symbol i visningsområdet når du trykker på denne knappen. ⑨ Timer on-knapp (timer klimaanlegg på): Trykk på denne knappen for å starte timerfunksjonen for når anlegget skal slås på. Hvert trykk på knappen øker timerinnstillingen i trinn på 30 minutter. Når innstillingen viser 10 Hr, vil hvert trykk på knappen øke timerinnstillingen i trinn på 60 minutter. Hvis du vil avbryte timer-innstillingen, fortsett å trykke på knappen til displayet viser 0.0. Timer off-knapp (timer klimaanlegg av): Trykk på denne knappen for å starte timerfunksjonen for når anlegget skal slås av. Hvert trykk på knappen øker timerinnstillingen i trinn på 30 minutter. Når innstillingen viser 10 Hr, vil hvert trykk på knappen øke timerinnstillingen i trinn på 60 minutter. Hvis du vil avbryte timer-innstillingen, fortsett å trykke på knappen til displayet viser 0.0. ⑪ RESET-knapp: Når du trykker på den nedsenkede RESET-knappen, avbrytes alle gjeldende innstillinger, og kontrollen går tilbake til de opprinnelige innstillingene. Knapp for forebygging av frost/TURBO-knapp: Trykker du på denne knappen i kjølemodus, går klimaanlegget over i kraftig kjølefunksjon. Trykk på nytt for å avbryte TURBO-funksjonen. Når du trykker på denne knappen (> 2 sekunder), går enheten i frostforebyggingsmodus. Enheten tilidesetter da innstillingen av innetemperatur, og stiller den til ca. 8°C. På den måten unngår du frost i huset under kuldeperioder, med lavest mulig energiforbruk. Når du har valgt denne modusen, viser displayet på innendørsenheten "FP". Denne knappen kan bare brukes i oppvarmingsmodus. Hvis du vil avslutte frostforebyggingsmodus: trykk på knappen en gang til. ③ LOCK-knapp (lås): Når du trykker på den nedsenkede LOCK-knappen, låses alle gjeldende innstillinger, og fjernkontrollen godtar ikke bruk av andre knapper enn LOCK-knappen. Trykk på knappen igjen for å avbryte låsemodusen. ④ LED DISPLAY-knapp: Ved å trykke på denne knappen, kan du slå på bakgrunnslyset på displayet på fjernkontrollen. Lyset slås automatisk av hvis ingen taster trykkes på innen tre sekunder (gjelder ikke for enheter som ikke er utstyrt med denne funksjonen). ⑤ Minneknapp: Brukes til å gjenopprette fabrikkinstillingene eller for å hente en innstilling som er lagret i minnet.

• Hvis brukeren ennå ikke har programmert fjernkontrollen, benyttes fabrikkinnstillingen "auto"-modus med 24°C og viftehastighet "auto". Når du trykker på minneknappen, endrer enheten innstilling til "auto"-modus med 24°C og viftehastighet "auto".
• Når brukeren har endret innstilling slik han eller hun ønsker (for eksempel oppvarming, lav viftehastighet og 25°C ), kan denne innstillingen lagres i fjernkontrollens minne ved å holde minneknappen inne i minst 2 sekunder.
• Når innendørsenheten står på en vilkårlig innstilling og du holder minneknappen inne kortere enn 2 sekunder, går innendørsenheten til den innstillingen som er programmert i fjernkontrollens minne.

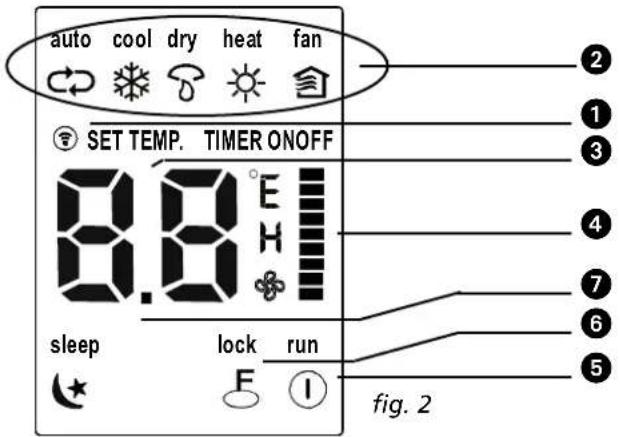

Navn og funksjoner for indikatorene på fjernkontrollen

Visningspanel

① OVERFØRING-indikator: Denne indikatoren lyser når fjernkontrollen sender signaler til innendørsenheten. ② DRIFTSMODUS-indikator: Når MODE-knappen (modus) trykkes inn, vises gjeldende driftsmodus modiene AUTO COOL DRY HEAT, AN (bävifte). ③ TEMPERATUR/TIDSUR DISPLAY-indikator: Dette området viser innstilt temperatur (17°C 30°C) og AV/PÅ-innstillingene for tidsuret hvis apparatet er i tidsurmodus. Hvis apparatet er i viftemodus, vises ikke noe. Displayet viser innstillingene for tidsuret. Hvis kun starttid for drift er innstilt, viser den TIMER ON (tidsur på). Hvis kun sluttid for drift er innstilt, viser den TIMER OFF (tidsur av). Hvis begge funksjonene er innstilt, viser den TIMER ON-OFF (tidsur på-av) som indikerer at du har valgt å angi både starttid og sluttid. ④ VIFTEHASTIGHET-indikator: Trykk på FAN SPEED-knappen (viftehastighet) for å velge ønsket viftehastighetsinnstilling (automatisk - lav - middels - høy). Alle valg unntatt automatisk viftehastighet vises på LCD-skjermen. Viftehastigheten er AUTO når driftsmodus er enten AUTO eller DRY. ⑤ AV/PÅ-indikator: Dette symbolet vises når enheten er slått på ved hjelp av fjernkontrollen, og forsvinner når enheten slås av. LÅS-indikator: LOCK display (lås display) vises når du trykker på LOCK-knappen. Trykk på LOCK-knappen for å tømme displayet. ⑦ Sleep: Vises når enheten står i standby-modus. Trykk på SLEEP-knappen igjen for å fjerne.

MERK!

Alle elementene vises i fig. 2 for oversiktens skyld. Men når klimaanlegget er i drift, vises bare funksjonselementene som er aktive, på visningspanelet.

Slik bruker du fjernkontrollen

Sette inn/skifte batterier

Bruk to alkaliske (tørre) batterier (AAA/LR03).

Ikke bruk oppladbare batterier.

1. Fjern batteridekselet bak på fjernkontrollen ved å trekke det i pilens retning.
2. Sett inn nye batterier og pass på at polene (+) og (-) peker riktig vei.
3. Sett på dekselet igjen ved å skyve det tilbake på plass.

MERK!

• Når batteriene tas ut, sletter fjernkontrollen alle innstillinger som er programmert. Når du har satt inn nye batterier, må fjernkontrollen programmeres på nytt.
• Ved skifte av batterier må du ikke bruke gamle batterier eller batterier av en annen type. Det kan medføre feil på fjernkontrollen.
• Ta ut batteriene hvis du ikke bruker fjernkontrollen på flere uker. Ellers kan batteriene lekke og skade fjernkontrollen. Gjennomsnittlig levetid for batteriene er ca. 6 måneder ved normal bruk.
• Skift batteriene når innendørsenheten ikke avgir et pipesignal som svar eller hvis overføringsindikatoren ikke lyser.
• Ikke bland nye og gamle batterier. Ikke bruk forskjellige batterityper (for eksempel alkaliske og mangandioksid) på samme tid.

AUTOMATISK DRIFT

Når klimaanlegget er klart til bruk, (kontroller om enheten er koblet til strømforsyningen og om strømmen er på) slår du på strømmen. Driftsindikatoren på visningspanelet til innendørsenheten begynner å blinke.

1. Bruk Mode-knappen og velg AUTO.
2. Trykk på + eller - knappen for å stille inn ønsket romtemperatur.
3. Trykk på On/Off-knappen for å starte klimaanlegget. Driftsindikatoren på visningspanelet til innendørsenheten lyser. Driftsfunksjonen er AUTO. Viftehastigheten reguleres automatisk.
4. Trykk på On/Off-knappen igjen for å stoppe enheten.

MERK!

• I AUTO-modus vil klimaanlegget automatisk velge kjøle-, oppvarmings- og ventilasjonsmodus i henhold til den målte forskjellen mellom den faktiske romtemperaturen og temperaturen innstilt på fjernkontrollen. Hvis AUTO-funksjonen ikke føles behagelig, kan du velge ønsket funksjon manuelt.

KJØLING, OPPVARMING OG BARE VIFTE

1. Hvis AUTO-funksjonen ikke føles behagelig, kan du overstyre innstillingene manuelt ved å trykke på knapp ② og velge COOL, DRY, HEAT eller FAN ONLY.
2. Trykk på + eller - knappen (③ og ④) for å stille inn ønsket romtemperatur.
3. Trykk på Fan-knappen ⑤ for å velge viftehastigheten AUTO, HIGH (høy), MED (middels) eller LOW (lav).
4. Trykk på On/Off-knappen ①. Driftslampen lyser og klimaanlegget begynner å gå i den innstillingen du har valgt. Trykk på On/Off-knappen ① igjen for å stoppe enheten.

MERK!

Funksjonen FAN ONLY (bare vifte) kan IKKE BRUKES til å regulere temperaturen. I denne funksjonen gjelder bare trinn 1, 3 og 4.

AVFUKTING

1. Trykk på Mode-knappen ② og velg DRY (avfukting).
2. Trykk på + eller - knappen (③ og ④) for å stille inn ønsket temperatur.
3. Trykk på On/Off-knappen ①. Driftslampen lyser og klimaanlegget begynner å gå i DRY-funksjon. Trykk på On/Off-knappen ① igjen for å stoppe enheten.

MERK!

På grunn av forskjellen mellom innstilt temperatur og faktisk innetemperatur, vil klimaanlegget i DRY-funksjon ofte gå automatisk uten å kjøre COOL (kjøling) og Fan (vifte)-funksjonen.

TIMER

Trykk på Timer on/off-knappen (9 og 10) for å stille inn tiden for når anlegget skal slås på og av. Effektiv driftstid som kan stilles inn for timerfunksjonen på fjernkontrollen er begrenset til minst 0,5 og maks. 24 timer.

1. Stille inn starttid.

1.1 Trykk på Timer on-knappen ⑨. Displayet på fjernkontrollen viser da ON TIMER, siste innstilte starttid og signalet "h". Du kan da stille inn en ny starttid for anlegget. 1.2 Trykk på Timer on-knappen ⑨ igjen for å stille inn ønsket starttid. 1.3 Etter at du har stilt inn starttiden, vil det være en forsinkelse på et halvt sekund før fjernkontrollen overfører signalet til klimaanlegget.

2. Stille inn stopptid.

2.1 Trykk på Timer off-knappen ⑩. Displayet på fjernkontrollen viser da OFF TIMER og siste innstilte stopptid i timer. Du kan da stille inn en ny stopptid for anlegget. 2.2 Trykk på Timer off-knappen ⑩ igjen for å stille inn ønsket stopptid for anlegget. 2.3 Etter at du har stilt inn stopptiden, vil det være en forsinkelse på et halvt sekund før fjernkontrollen overfører signalet til klimaanlegget.

Innstilling av timer

1. Trykk på knappen TIMER ON - den siste innstillingen av starttid og signalet "h" vises i displayet.
2. Trykk på knappen TIMER ON til "6:0h" vises.
3. Etter 1 sekund viser det digitale displayet igjen temperaturen. Indikatoren "TIMER ON" blir stående, og timerfunksjonen er aktivert.

Kombinert timer

(stille inn timeren på ON (på) og OFF (av) samtidig)

TIMER OFF → TIMER ON

(På --> Stopp --> Start)

Denne funksjonen er nyttig når du vil stoppe klimaanlegget når du går og legger deg og starte det igjen når du våkner om morgenen eller kommer hjem.

Eksempel:

Hvis du vil stoppe klimaanlegget 2 timer etter innstillingen og starte det igjen etter 10 timer.

1. Trykk på knappen TIMER OFF.
2. Trykk på knappen TIMER OFF igjen til 2.0h vises i TIMER OFF-displayet.
3. Trykk på knappen TIMER ON.
4. Trykk på knappen TIMER ON igjen til 10.0h vises i TIMER ON-displayet.
5. Etter 1 sekund viser det digitale displayet igjen temperaturen. Indikatoren TIMER ON OFF blir stående, og denne funksjonen er aktivert.

Merk!

• Hvis du stiller inn samme tid for både start og stopp, vil stopptiden automatisk bli regulert 0,5 timer frem (innstilt tid viser mindre enn 10 timer) eller en time (innstilt tid viser 10 timer eller mer).
• Hvis du vil endre tid for Timer on/off, er det bare å trykke på den tilsvarende TIMER-knappen og stille inn ny tid.
• Den innstilte tiden er relativ, dvs. at tiden er basert på forskjell mellom den reelle tiden og den innstilte tiden.

Advarsel

• Reguler retningen på luftstrømmen slik at den ikke er rettet direkte mot personer.
• Reguler temperaturen for å oppnå høyest mulig komfortnivå. Ikke still enheten slik at temperaturen blir altfor høy eller altfor lav. Lukk dører og vinduer - ellers kan ønsket effekt bli redusert.
• Ikke plasser gjenstander i nærheten av luftinntaket eller luftavløpet, da dette kan redusere klimaanleggets ytelse og medføre at klimaanlegget stopper. Pass på at luftstrømmen ikke blokkeres av hindringer. Luftstrømmen må kunne nå uhindret frem i hele rommet. Luftstrømmen må også kunne nå uhindret frem til klimaanlegget.
• Rengjør luftfilteret med jevne mellomrom - ellers kan kjøle- eller varmeeffekten bli redusert. Det anbefales å rengjøre filtrene annenhver uke.
• Ikke bruk enheten med det horisontale spjeldet lukket.

SLIK REGULERER DU RETNINGEN PÅ LUFTSTRØMMEN

• Den utgående luftstrømsretningen på klimaanlegget kan stilles inn ved å justere de horisontale og vertikale kjøleribbene.
• Juster retningen på kjøleribbene slik at luftstrømmen ikke blåses direkte på folk. Sørg for at den utgående luftstrømmen kan nå hele rommet, for å unngå temperaturforskjeller i rommet.
• De vertikale ribbene kan justeres ved hjelp av fjernkontrollen.
• De horisontale ribbene må justeres manuelt.

Juster den vertikale luftstrømmen (opp - ned)

Utfør denne funksjonen når klimaanlegget er i drift.

Bruk fjernkontrollen til å justere de vertikale ribbene. Trykk på AIR DIRECTION ⑧-knappen på fjernkontrollen. Bladet vil bli justert for hver sjette gang du trykker på knappen.

Juster den horisontale luftstrømmen (venstre - høyre)

Flytt spakene manuelt til venstre eller høyre på de horisontale ribbene for å stille inn ønsket luftstrøm.

Utfør denne funksjonen mens klimaanlegget er i drift.

Trykk på SWING-knappen (drei) ⑦ på fjernkontrollen. Trykk på SWING-knappen ⑦ igjen for å stoppe funksjonen. Trykk på AIR DIRECTION-knappen (retning på luftstrøm) ⑧ for å låse spjeldet i ønsket stilling.

OBS!!

Vær forsiktig så du ikke kommer borti viften bak det vertikale spjeldet!

ADVARSEL

• Knappene "AIR DIRECTION" ⑧ og "SWING" ⑦ fungerer ikke når klimaanlegget er slått av (selv om "TIMER ON" er på).
• Forlat aldri klimaanlegget i lang tid mens det er i kjølemodus eller tørr modus med en nedadgående luftstrøm. Dette vil danne kondens på den vertikale ribben. Dette kan føre til vannlekkasje.
• Ikke flytt den vertikale ribben manuelt. Bruk alltid "AIR DIRECTION" (8)-knappen eller "SWING" (7)-knappen. Manuell flytting av ribben kan føre til feil. Når den vertikale ribben ikke fungerer skikkelig, slå klimaanlegget av og på. Når klimaanlegget slås på umiddelbart etter at det er blitt slått av, er det mulig at den vertikale ribben ikke vil røre seg på ca 10 sekunder.
• Ikke la enheten operere med den horisontale ribben i lukket stilling.

COOLING (KJØLING)

• Denne funksjonen, som kun kan brukes i kombinasjon med kjøling, oppvarming eller automatisk modus (COOL, HEAT og AUTO), sikrer at klimaanlegget automatisk øker den innstilte temperaturen (i kjølemodus) eller senker den (i oppvarmingsmodus) med 1°C per time de to første timene. Klimaanlegget vil deretter opprettholde denne temperaturen i 5 timer (innstilt temperatur +/- 2 grader). Deretter vil enheten automatisk slå seg av.

AVFUKTING

• Avfuktingsfunksjonen velger automatisk avfukting på bakgrunn av forskjellen mellom innstilt temperatur og den faktiske romtemperaturen.
• Temperaturen reguleres under avfukting ved å slå kjølefunksjonen eller viften på og av gjentatte ganger. Viftehastigheten reguleres automatisk. I normal kjølefunksjon vil klimaanlegget også avfukte luften.

MERK

Når klimaanlegget avfukter, vil romtemperaturen sannsynligvis synke. Derfor er det vanlig at en hygrostat måler høyere relativ fuktighet. Den absolutte fuktigheten i rommet vil imidlertid bli redusert avhengig av hvor mye fuktighet som produseres i rommet (matlaging, personer osv.).

VEDLIKEHOLD

ADVARSEL

Slik rengjør du innendørsenheten og fjernkontrollen

A+B = Skjermfilter og 3MTM HAF filter

OBS!

• Bruk en tørr klut til å tørke av innendørsenheten og fjernkontrollen.
• Hvis innendørsenheten er meget skitten, kan du bruke en klut fuktet med kaldt vann.
• Frontpanelet til innendørsenheten kan tas av og rengjøres med vann. Tørk deretter med en tørr klut.
• Ikke bruk kjemisk behandlet klut eller støvklut til å rengjøre enheten.
• Ikke bruk bensin, tynner, poleringspulver eller lignende løsemidler til rengjøring. Disse kan gjøre at det dannes sprekker i plastoverflaten eller gjøre den deformert.

Slik rengjør du luftfilteret

Et tilstoppet luftfilter reduserer enhetens kjøleevne. Rengjør filteret en gang annenhver uke.

1. Løft panelet til innendørsenheten opp til det stopper med et klikk.
2. Løft håndtaket til skjermfilter litt opp, så du kan ta det ut av filterholderen. Trykk det deretter ned.
3. Ta skjermfilter ut av innendørsenheten.
4. Rengjør skjermfilteret en gang annenhver uke.
5. Rengjør skjermfilteret med støvsuger eller vann.
6. Det aktive kullfilteret kan ikke rengjøres. Når det er skittent, filtrerer det ikke lenger ubehagelig lukt. Filteret må da skiftes ut med et nytt filter (fås hos forhandleren). Det anbefales å skifte det aktive kullfilteret to ganger i sesongen.
7. Når det grønne 3M HAF-filteret er skittent, vises det tydelig på filteret. Filteret kan ikke rengjøres, men må skiftes ut med et nytt filter (fås hos forhandleren). Det anbefales å skifte filteret to ganger i sesongen.

Nytt filter

Anbefalt utskifting av filter

1. Når det nye aktive kullfilteret og 3M HAF-filteret er satt tilbake i filterholderen, kan filterinnsatsen settes på plass i klimaanlegget igjen.
2. Kontroller at filteret er tørt og helt før du setter det på plass igjen.
3. Sett luftfilteret tilbake på plass.

1. Sett den øvre delen av luftfilteret tilbake i enheten. Pass på at den venstre og høyre kanten er riktig på linje, og sett filteret på plass.

Vedlikehold

Hvis enheten skal stå lenge uten å bli brukt, må du gjøre følgende:

1. Kjør viften i ca. 6 timer for å tørke enheten innvendig.
2. Stopp klimaanlegget og koble fra strømmen. Avbryt strømforsyningen hvis modell S(C)3348 brukes. Ta batteriene ut av fjernkontrollen.
3. Utendørsenheten krever regelmessig vedlikehold og rengjøring. Dette må bare gjøres av en godkjent tekniker.

Kontroller for brist

• Kontroller at ledningen ikke er ødelagt eller frakoblet.
• Kontroller at luftfiltrene er montert.
• Kontroller at luftavløpet eller -inntaket ikke er blokkert på klimaanlegget som ikke har vært i bruk på lang tid.

OBS!

• Ikke berør metalldelene til enheten når du tar ut filteret. Håndtering av skarpe metallkanter kan gi personskade.
• Ikke bruk vann til å rengjøre klimaanlegget innvendig. Vann kan ødelegge isolasjonen og forårsake elektrisk støt.
• Ved rengjøring av enheten må du først kontrollere at strømmen og bryteren er slått av.

I DRIFTSTIPS

Følgende kan skje under normal drift.

1. Beskyttelse av klimaanlegget.

Beskyttelse av kompressoren

Når kompressoren stopper, kan den ikke startes igjen før det har gått 3 minutter.

Anti-kaldluft

• Enheten er konstruert slik at den ikke blåser kald luft i HEAT-funksjon (oppvarming), når varmeveksleren innendørs står i en av følgende stillinger og innstilt temperatur ikke er nådd.

A. Når oppvarmingen akkurat har startet. B. Avising. C. Oppvarming ved lav temperatur.

Avising

• Inne- eller uteviften stopper å gå under avising.
• Det kan danne seg is på utendørsenheten under oppvarmingssyklusen, når utetemperaturen er lav og fuktigheten høy og klimaanlegget dermed får redusert varmeeffekt.
• Under slike forhold stopper klimaanlegget oppvarmingen med jevne mellomrom og starter automatisk avising.

• Tiden avisingen tar kan variere mellom 4 og 10 minutter avhengig av utetemperaturen og hvor mye is som har dannet seg på utendørsenheten.
• Det kommer hvit røyk ut av innendørsenheten.
• Det kan dannes en hvit røyk på grunn av stor temperaturforskjell mellom luftinntaket og luftavløpet i COOL-funksjon (kjøling) når relative luftfuktigheten inne er høy.
• Når klimaanlegget startes opp i HEAT-modus, kan det dannes en hvit tåke på grunn av fuktighet som under avkjøling eller tørking avsettes på fordampningsoverflaten på innendørsenheten.
• Lav støy fra klimaanlegget.

Du kan høre en lav vislelyd når kompressoren går eller akkurat har sluttet å gå. Dette er lyden av kjølemediet som strømmer eller slutter å strømme. Du kan også høre en lav hvinende lyd når kompressoren går eller akkurat har sluttet å gå. Dette skyldes at plastdelene i enheten utvider seg og trekker seg sammen når temperaturen endrer seg. Du kan høre en lyd som skyldes at spjeldet går tilbake i opprinnelig stilling når strømmen først slås på.

1. Det blåser støv ut av innedørsenheten.
2. Dette er normalt når klimaanlegget ikke har vært brukt på lang tid eller første gang det brukes.
3. Innendørsenheten avgir en rar lukt.
4. Dette skyldes at innendørsenheten avgir lukt fra bygningsmaterialer, møbler eller røyk.
5. Klimaanlegget skifter over til FAN-funksjon (bare vifte) fra COOL- eller HEAT-funksjon (kjøling eller oppvarming).
6. Når innetemperaturen når temperaturen som er stilt inn på klimaanlegget, stopper kompressoren automatisk og klimaanlegget skifter til FAN-funksjon (bare vifte). Kompressoren starter igjen når innetemperaturen stiger til innstilt verdi i COOL-funksjon (kjøling) eller synker til innstilt verdi i HEAT-funksjon (oppvarming).
7. Det kan danne seg vanndråper på overflaten av innendørsenheten ved kjøling når den relative fuktigheten er høy (mer enn 80%). Reguler det horisontale spjeldet til maks. luftavløp og velg viftehastighet HIGH (høy).
8. Oppvarming
9. Klimaanlegget trekker inn varme fra utendørsenheten og frigjør den via innendørsenheten under oppvarming. Når utetemperaturen synker, vil varmen som absorberes av klimaanlegget reduseres. Dette er grunnen til at oppvarmingskapasiteten til innendørsenheten vil reduseres.
10. Automatisk omstart.
11. Et strømbrudd under drift gjør at enheten stopper helt.

Klimaanlegget er utstyrt med en automatisk omstartsfunksjon. Når strømmen er tilbake, startes enheten automatisk igjen med alle tidligere innstillinger som er lagret i minnet.

1. Deteksjon av kuldemedium-lekkasje.
2. Klimaanlegget er utstyrt med et detekteringssystem for lekkasje av kuldemedium. Hvis utendørsenheten påviser mangel på kuldemedium, stanser klimaanlegget og viser alarmen EC på displayet.

Start klimaanlegget på nytt hvis denne alarmen aktiveres. Ta kontakt med leverandøren.

Problemer og løsninger

FEIL

Stopp klimaanlegget umiddelbart hvis en av følgende feil oppstår. Koble fra strømmen og kontakt leverandøren.

• Sikringen går ofte eller bryteren kobler ut ofte. Andre gjenstander eller vann trenger inn i klimaanlegget. Fjernkontrollen fungerer ikke eller fungerer unormalt. Andre unormale situasjoner.

Problem Årsak Løsning
Enheten starter ikke	Strømbrudd Vent til strømmenkommen til	bake.
	Stopselet kan ha blitt trukket ut av enhe-ten.	Kontroller at stopselet sitter forsvarlig i stikkkontakten.
	Sikringen kan ha gätt.	Skift sikring/tilbakerstill relé/tilbakerstill bryter
	Batteriet i fjernkontrollen kan være utladet.	Skift batteri.
	Avstanden mellom fjernkontrollen og mot-takeren på innendørsenheten er mer enn 6-7 meter, eller det er hindringer mellom fjernkontrollen og mottakeren.	Reduser avstanden. Fjern eventuelle hindringer. Rett fjernkontrollen mot mot-takeren på innendørsenheten.
	Tiden du har stilt inn med timeren, er gal.	Vent eller avbryt timerinnstillingen.
Enheten stanser og starter ikke igjen	Mulig mangel på kuldemedium Ta kontakt	ned leverandøren
Enheten avkjøler ikke eller varmer ikke opp rommet godt nok, selv om det strømmer luft ut fra klimaanlegget.	Gal temperaturinnstilling.	Still temperaturen riktig. Du finner detal-jerte opplysninger i kapittel D "Betjening med fjernkontroll".
	Luftfilteret er blokkert. Rengjør luftfilteret.
	Dorene eller vinduene i rommet er äpne.	Lukk dorene eller vinduene.
	Luftinntaket aller -avløpet til innendørs-eller utendørsenheten er blokkert.	Rydd unna hindringene og start deretter enheten på nytt.
	Beskyttelsen av kompressoren, som består av 3 minutters forsinkelse, er aktivert.	Vent.
	Det blir foretatt arising av utendørsen-he-ten.
Viftehastigheten kan ikke endres	Klimaanlegget er i automodus	Viftehastigheten kan kun endres i modu-sene HEAT (VARM), COOL (KALD) og FAN (VIFTE)
	Klimaanlegget er i tørr-modus
TEMP. Indikatoren vises ikke	Klimaanlegget er i viftemodus	Temperaten kan ikke settes i FAN-modus (VIFTE-modus)

Reparasjon av enheten må bare utføres av en godkjent tekniker.

Garantivilkår

Klimaanlegget leveres med 4 års garanti på kompressorer og 2 års garanti på andre komponenter, fra kjøpsdato. Følgende regler gjelder:

1. Vi avslår uttrykkelig alle andre skadeerstatninger, inkludert krav om samtidig skade.
2. Reparasjoner eller utskifting av komponenter som utføres under garantiperioden, fører ikke til at garantien utvides.
3. Garantien gjøres ugyldig hvis det er gjort noen modifiseringer, hvis ikke-originale deler monteres eller reparasjoner utføres av tredjepart.
4. Komponenter som utsettes for normal slitasje, f.eks. filteret, dekkes ikke av garantien.
5. Garantien er kun gyldig når du viser den originale, daterte kjøpsfakturaen og hvis ingen modifikasjoner er foretatt.
6. Garantien gjelder ikke skade som oppstår som følge av forsømmelser eller handlinger som avviker fra det som fremgår av denne bruksanvisningen.
7. Transportkostnader og risikoene som følger av transport av klimaanlegget eller klimaanleggskomponenter skal alltid stå for kjøpers regning.
8. Skader som er forårsaket av å ha benyttet uegnede filtre, faller utenfor garantien.
9. Tap og/eller lekkasje av kjølemiddel på grunn av mangelfull til- eller frakobling av enheten eller til- eller frakobling utført av ikke-kvalifisert personell, dekkes ikke av garantien som gjelder for dette produktet. Skade på enheter som er installert og til- eller frakoblet uten at lokale lover og/eller forskrifter og/eller uten at retningslinjene i denne håndboken er fulgt, dekkes ikke av garantien som gjelder for dette produktet.

Rådfør deg med forhandleren i forbindelse med reparasjoner, hvis disse anvisningene ikke gir tilstrekkelig svar. Hvis produktet mot formodning må kobles fra, må du alltid sørge for at frakoblingen foretas av kvalifisert og autorisert personell og i overensstemmelse med lokale lover og forskrifter.

Model S 3325 SC 3325 S 3331 SC 3331 S 3348	SC 3348
Type klimaanlegg		Veggmontert klimaanlegg	Veggmontert klimaanlegg	Veggmontert klimaanlegg	Veggmontert klimaanlegg	Veggmontert klimaanlegg	Veggmontert klimaanlegg
Kjølekapasitet *	W	2700 (900 - 3400)	2500 (1324 - 3146)	3100 (1000 - 4000)	3100 (1260 - 3933)	4900 (1500 - 6000)	4400 (1600 - 5230)
EE-klasse*		A	A+	A+	A+	A++	A+
SEER*		5.4	5.6	5.8	5.6	6.6	5.9
Varmekapasitet *	W	2600 (900 - 3800)	2400 (876 - 3452)	3000 (1000 - 4200)	2500 (1043 - 4361)	4800 (1500 - 6300)	4300 (1316 - 6052)
Varmeeffekt		A	A	A	A	A	A
SCOP*		3.8	3.8	3.8	3.8	3.8	3.8
Avfuktingskapasitet ** / ***	L / 24 h	24	24	26	26	41	41
Stromforbruk ved kjøling	kW	0.85	0.78	0.96	1.08	1.54	1.60
Stromforbruk ved oppvarming	kW	0.68	0.77	0.89	1.19	1.41	1.55
Årlig stromforbruk ved kjøling / oppvarming	kWh	172 / 944	156 / 884	186 / 1154	200 / 921	315 / 1808	267 / 1658
Stromforsyning	V / Hz / Ph	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1
Strom (nominell) kjøling/oppvarming	A	3.7 / 2.9	3.7 / 2.9	4.2 / 3.7	4.4 / 3.8	6.7 / 6.1	6.7 / 6.4
Maks. ström	A	9	9.5	10.5	11.5	11.5	12.5
Luftström **	m3/h	560/540/425	500/440/350	565/550/420	500/440/350	660/635/390	580/400/370
For rom opptil **	m3	60-85	60-85	80 - 100	80 - 100	125 - 145	125 - 145
Egnede områder		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Kompresssortype		Roterende	Roterende	Roterende	Roterende	Roterende	Roterende
Viftehastigheter		3	3	3	3	3	3
Termostatområde	°C	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50
Driftsområde	°C	-15 - 30	-15 - 30	-15 - 30	-15 - 30	-15 - 30	-15 - 30
Kontroller manuell/meikanisk/elektronik		Elektronisk ekstem	Elektronisk ekstern	Elektronisk ekstern	Elektronisk ekstern	Elektronisk ekstern	Elektronisk ekstern
Fjernkontroll Ja/Nei		Ja	Ja	Ja	Ja	Ja	Ja
Type luftfilter		Maske, aktivi kar-bon, 3M HAF	Maske, aktivi kar-bon, 3M HAF	Maske, aktivi kar-bon, 3M HAF	Maske, aktivi kar-bon, 3M HAF	Maske, aktivi kar-bon, 3M HAF	Maske, aktivi kar-bon, 3M HAF
Type kjølemiddel/mengde	K / g	R410A / 800	R410A / 950	R410A / 800	R410A / 950	R410A / 1250	R410A / 1250
Kjølemiddel GWP		1975	1975	1975	1975	1975	1975
Rord diameter kjølemiddel væske - gass	mm	6.35 / 9.52	Hurtigkoblig	6.35 / 9.52	Hurtigkoblig	6.35 / 12.7	Hurtigkoblig
Trykk inntak/avlop (max)	bar	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)
Mållinnendørsenet (b x h x d)	mm	800x275x188	800x275x188	800x275x188	800x275x188	940x275x205	940x275x205
Måll utendørsenet (b x h x d)	mm	780x540x250	780x540x250	780x540x250	780x540x250	760x590x285	760x590x285
Nettovekt innendørsenet	kg	7	13	7	13	9	15
Nettovekt utendørsenet	kg	30	28	30	28	35	37
Bruttoveteinnendørsenet	kg	9	17	9	17	12	20
Bruttoveteutendørsenet	kg	32	31	32	31	37	38
Lydtrykknivä innendørsenet***	dB(A)	58	54	57	55	55	56
Lydtrykknivä utendørsenet***	dB(A)	64	64	64	64	62	65
Lydtrykknivä innendørsenet (low)***	dB	31	31	25	25	28	28
Beskyttelsesklasse innendors	IP	IP20	IP20	IP20	IP20	IP20	IP20
Beskyttelsesklasse utendors	IP	IP24	IP24	IP24	IP24	IP24	IP24
Sikringsstorrelse		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511-2011/EN 14825 Brukes som en indikasjon * Fjerner fukt ved 32°C, 80% RF *** EN 12108-2008

Elektrisk avfall og batterier skal ikke kastes sammen med husholdningsavfall. Resirkuleres der hvor det finnes slike anlegg. Sjekk med lokale myndigheter eller forhandler når det gjelder muligheter for resirkulering.

Miljøopplysninger: Dette utstyret inneholder klimagasser som omfattes av Kyoto-avtalen. Utstyret må repareres eller demonteres av fagpersonell med behørig opplæring.

Dette utstyret inneholder kjølemediet R410A, i den mengde som er angitt i tabellen ovenfor.

Ikke slipp R410A i atmosfæren: R410A er en klimagass som kan bidra til global oppvarming i størrelsesorden (GWP) = 1975

Internett:

Du kan enkelt laste ned den seneste versjonen av bruker-, installasjons- og/eller service manualen på www.qlima.com
