GEBRUIKSAANWIJZING TwinTalker 9210 Esscom

NL De in deze handleiding beschreven mogelijkheden worden gepubliceerd onder voorbehoud van wijzigingen.

Hartelijk dank voor de aankoop van de Esscom Twintalker. Dit is een toestel voor radiocommunicatie op laag vermogen, dat geen andere gebruikskosten heeft dan de minimale kosten van het opladen van de batterijen.

De Twintalker werkt op radiofrequenties voor particulier mobiel radioverkeer (PMR) en kan worden gebruikt in alle landen waar deze service is toegestaan. U vindt de lijst van landen op de verpakking en in deze handleiding.

2 Gebruiksdoel

Het toestel kan worden gebruikt voor verschillende professionele en recreatieve doeleinden. Bijvoorbeeld: om contact te houden wanneer u op reis bent in 2 of meer voertuigen, of tijdens het fietsen of skieën. Ook kunt u hiermee contact houden met uw kinderen, bv. wanneer zij buiten spelen.

Beperking: Controleer de nationale regelgeving voordat u het toestel gebruikt in een ander land dan het land van aankoop. De standaard kan in andere landen zijn verboden.

3 CE-markering en beperkingen

De CE-markering op het toestel, de handleiding en de verpakking geeft aan dat het toestel voldoet aan de basiseisen van de R&TTE-richtlijn 1995/5/EG.

4 Veiligheidsinstructies

4.1 Algemeen

Lees de volgende informatie over veiligheid en juist gebruik zorgvuldig door. Stel u op de hoogte van alle functies van het toestel. Bewaar deze handleiding op een veilige plaats voor later gebruik.

4.2 Brandwonden

• Raak de antenne niet aan als de afdekking van de antenne is beschadigd, want als een antenne in aanraking komt met de huid bij het zenden, kan dit leiden tot kleine brandwonden.
• Batterijen kunnen schade aan materiaal veroorzaken, bijvoorbeeld brandplekken, als geleidend materiaal (zoals sieraden, sleutels of kralenkettingen) in aanraking komt met de blootliggende contacten. Het materiaal kan een elektrisch circuit sluiten (kortsluiting) en erg heet worden. Hanteer opgeladen batterijen met zorg, vooral als u deze in een zak, tas of andere houder met metalen voorwerpen plaatst.

4.3 Persoonlijke veiligheid

• Plaats het toestel niet boven een airbag of in de buurt waar de airbag zich opblaast. Airbags worden met veel kracht opgeblazen. Als een communicatietoestel zich bevindt in de radius van de airbag op het moment dat deze wordt geactiveerd, kan het toestel

met grote kracht worden weggeslingerd en de inzittenden van het voertuig ernstig verwonden.

• Houd de radio ten minste 15 centimeter verwijderd van een pacemaker.
• Schakel uw radio onmiddellijk UIT in geval van interferentie met medische apparatuur.
• Vervang de batterijen niet in een omgeving waar explosiegevaar bestaat. Bij het installeren of verwijderen van de batterijen kunnen contactvonken ontstaan, die een explosie kunnen veroorzaken.
• Schakel uw radio uit wanneer u zich bevindt in een omgeving waar explosiegevaar bestaat. Vonken kunnen in een dergelijke omgeving brand of een explosie veroorzaken, met lichamelijk letsel of zelfs de dood tot gevolg.
• Werp batterijen nooit in vuur, aangezien ze dan kunnen ontploffen.

Omgevingen waar explosiegevaar bestaat zijn vaak, maar niet altijd, duidelijk aangegeven. Hieronder vallen brandstoftankruimtes, zoals onderdeks op schepen, overslag- of opslagplaatsen voor brandstof of chemicaliën; omgevingen waar de lucht chemicaliën of deeltjes bevat, zoals graan, stof of metaaldeeltjes; en elke andere omgeving waar u gewoonlijk wordt geadviseerd de motor van uw voertuig uit te schakelen.

4.4 Vergiftigingsgevaar

- Houd batterijen uit de buurt van kleine kinderen

4.5 Regelgeving

• In bepaalde landen is het verboden om onder het rijden uw PMR te gebruiken. Zet u in dit geval aan de kant voordat u het toestel gebruikt.
• Schakel uw toestel UIT aan boord van een vliegtuig wanneer u hierom wordt verzocht. Gebruik van het toestel dient in overeenstemming te zijn met de voorschriften van de luchtvaartmaatschappij of de instructies van de bemanning.
• Schakel uw toestel UIT op plaatsen waar waarschuwingsbordjes u vragen dit te doen. Ziekenhuizen of gezondheidscentra kunnen apparaten gebruiken die gevoelig zijn voor van buitenaf komende radiofrequentie-signalen.
• Het vervangen of wijzigen van de antenne kan de PMR-radiospecificaties beïnvloeden en inbreuk maken op de CE-voorschriften. Niet-goedgekeurde antennes kunnen ook de radio beschadigen.

4.6 Opmerkingen

• Raak de antenne niet aan tijdens het zenden; dit kan het bereik beïnvloeden.
• Verwijder de batterij als u het toestel langere tijd niet gebruikt.

5 Reiniging en onderhoud

• Reinig het toestel met een vochtige doek. Gebruik hiervoor alleen water. Gebruik geen reinigings- of oplosmiddelen op het toestel; deze kunnen de behuizing beschadigen en naar binnen lekken, wat kan leiden tot blijvende beschadigingen.
• Gebruik een droge pluisvrije doek om batterijcontacten te reinigen.

- Schakel het toestel direct uit en verwijder de batterijen wanneer het toestel nat is geworden. Droog het batterijvak met een zachte doek om mogelijke waterschade tot een minimum te beperken. Laat het afdekplaatje van het batterijvak een nacht lang open of totdat het volledig droog is. Gebruik het toestel niet voordat dit volledig droog is.

6 Het toestel verwijderen

Op het einde van de levenscyclus van het product mag u dit product niet met het normale huishoudelijke afval weggooien, maar moet u het naar een inzamelpunt brengen voor de recyclage van elektrische en elektronische apparatuur. Dit wordt aangeduid door het symbool op het product, in de handleiding en/of op de verpakking.

Sommige materialen van het product kunnen worden hergebruikt als u ze naar een inzamelpunt brengt. Door onderdelen of grondstoffen van gebruikte producten te hergebruiken, levert u een belangrijke bijdrage aan de bescherming van het milieu. Wend u tot uw plaatselijke overheid voor meer informatie over de inzamelpunten in uw buurt.

7 Een PMR-toestel gebruiken

Om met andere PMR-toestellen te kunnen communiceren, dienen deze allemaal op hetzelfde kanaal te zijn afgestemd en zich binnen het ontvangstbereik te bevinden (tot max. 10 km in open veld). Aangezien deze toestellen vrij toegankelijke frequentiebanden gebruiken (kanalen), delen alle werkende toestellen dezelfde kanalen (8 kanalen in totaal). Privacy is daarom niet gegarandeerd. Iedereen met een PMR die op uw kanaal is afgestemd, kan het gesprek afluisteren. Druk op de foets als u wilt communiceren (een spraaksignaal uitzenden).

Zodra deze toets wordt ingedrukt, wordt de zend-modus van het toestel ingeschakeld en kunt u in de microfoon spreken. Alle andere PMR-toestellen binnen het uitzendbereik, die op hetzelfde kanaal staan afgestemd en in de standby-modus (niet zenden) staan, kunnen uw bericht horen. U moet wachten totdat uw gesprekspartner stopt met zenden voordat u kunt antwoorden. Aan het eind van elke uitzending hoort u een pieptoon. U hoeft enkel de toets in te drukken en in de microfoon te spreken om te antwoorden.

Als 2 of meer gebruikers de +toets tegelijkertijd indrukken, ontvangt de ontvanger enkel het sterkste signaal, waarbij alle andere signalen worden geblokkeerd. Zend daarom alleen uit (door op de +toets te drukken) als het kanaal vrij is.

Het bereik van radiogolven wordt sterk beïnvloed door obstakels zoals gebouwen, beton/metaal structuren, oneffenheden in het landschap, bebossing, beplanting, ... Dit betekent dat het bereik tussen twee of meerdere PMR's in sommige extreme gevallen kan beperkt worden tot maximaal enkele tientallen meters. Zo zal je al gauw merken dat PMR het best werkt wanneer er een minimum aan obstakels is tussen de gebruikers.

8 Van start gaan

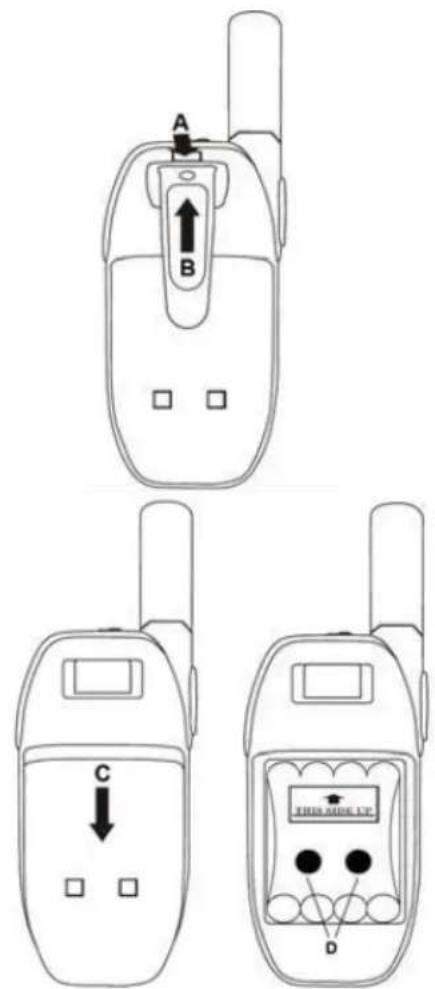

8.1 De riemclip verwijderen/installeren

1. Druk de riemclip (B) in de richting van de antenne terwijl u het lipje van de clip (A) naar buiten trekt, om de clip van het toestel te verwijderen.

2. Bij het weer aanbrengen van de riemclip geeft een hoorbare klik aan dat de riemclip op zijn plaats is vergrendeld.

8.2 Batterijen plaatsen

1. Verwijder de riemclip (§ 8.1).
2. Open de vergrendeling (C) en schuif het batterij-afdekplaatje eraf.
3. Installeer de oplaadbare batterijset volgens de aangegeven polariteit. Verzeker u ervan dat de metalen contacten aan de zijkant (D) vanaf de radio naar buiten wijzen, zodat ze contact maken met het batterij-afdekplaatje.
4. Breng het afdekplaatje van het batterijvak en de riemclip weer aan (§ 8.1).

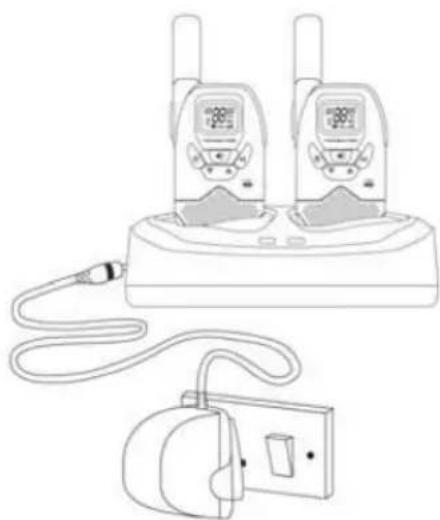

Als de batterijset is geïnstalleerd, kunt u het toestel gemakkelijk opladen door het in de bureaulader te plaatsen.

1. Plaats de bureaulader op een vlak oppervlak.
2. Steek een uiteinde van de meegeleverde adapter in het stopcontact en het andere uiteinde in de aansluiting aan de achterkant van de bureaulader.
3. Plaats de radio in de lader zoals aangegeven.
4. Het laad-LED gaat branden als het toestel juist is geplaatst en aan het laden is.

Het volledig laden van de batterijen duurt ongeveer 8 tot 10 uur.

Maak geen kortsluiting en gooi de batterijen nooit in een vuur. Verwijder de batterijen als u het toestel langere tijd niet gebruikt.

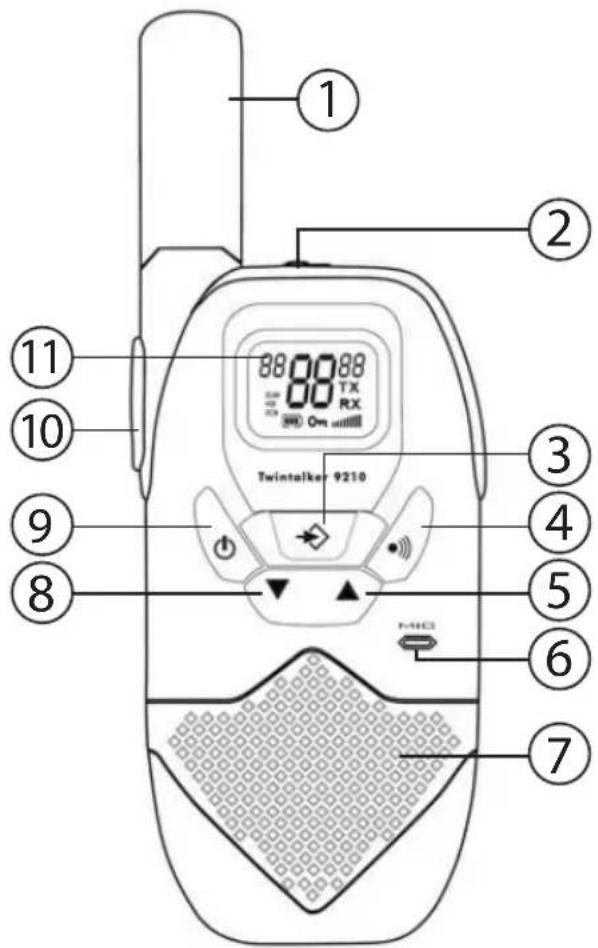

10 Toetsen

1. ANTENNE

2. Aansluiting MIC/KOPTELEFOON

3. MENU-toets

- Selecteert het menu

1. OPROEP-toets

– Zendt een oproeptoon uit

1. OMHOOG-toets

- Verhoogt het luidsprekervolume

- Selecteert het volgende menu-onderdeel

1. MICROFOON

2. LUIDSPREKER

3. OMLAAG-toets

- Verlaagt het luidsprekervolume

- Selecteert het vorige menu-onderdeel

1. AAN/UIT-toets

1. PUSH TO TALK-toets

– Indrukken om te spreken, loslaten om te luisteren

- Bevestigt een menu-instelling

1. LCD-display

TX TX-pictogram – Wordt getoond bij het zenden van een signaal

RX RX-pictogram – Wordt getoond bij het ontvangen van een signaal

Indicator luidsprekervolume

0π Vergrendelpictogram – Wordt getoond als het toetsenbord is vergrendeld.

Indicator laadniveau batterijen

VOX VOX-pictogram – Wordt getoond tijdens de spraakgestuurde (Vox) modus

SCAN Scan-pictogram – Wordt getoond als de scan-modus is ingeschakeld

DCM Dual Scan-pictogram – Wordt getoond als de dual scanmodus is ingeschakeld

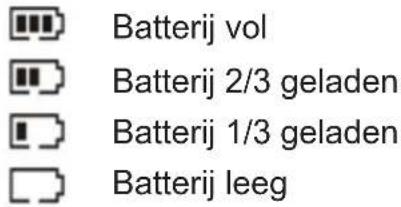

12 Laadniveau batterijen/Indicatie batterij bijna leeg

Het LAADNIVEAU van de batterijen wordt aangegeven door het aantal vierkantjes in het BATTERIJ-pictogram op het LCD-scherm.

88 00 88 TCM TX IOI RX ON

Batterij vol Batterij 2/3 geladen Batterij 1/3 geladen Batterij leeg

Als het LAADNIVEAU VAN DE BATTERIJ laag is, gaat het BATTERIJ-pictogram knipperen om aan te geven dat de batterijset moet worden opgeladen of vervangen.

13 De Twintalker 9210 gebruiken

13.1 Stopwatchg

• Druk op en houd gedurende 4 seconden ingedrukt om de stopwatch-modus te selecteren
  • Druk op om de tijd te starten
  • Druk op om de tijd te stoppen
  • Druk op om de timer op nul te stellen
• Druk op en houd gedurende 4 seconden ingedrukt om de stopwatch-modus te verlaten

13.2 Het toestel in- en uitschakelen (ON/OFF)

• Inschakelen: druk op houd de toets ingedrukt. Het toestel begint te "piepen" en op het LCD-scherm verschijnen het huidige kanaal, de CTCSS-code en de tijd.
• Uitschakelen: druk op en houd de toets weer ingedrukt. Het toestel begint te "piepen" en enkel de tijd wordt weergegeven.

13.3 Luidsprekervolume afstellen

88 00 88 TX RX ICAM VOL DCM 00 RX

Het volume van de luidspreker kan worden afgesteld met de toetsen en ▲ Het volume van de luidspreker wordt op de LCD weergegeven.

13.4 Een signaal ontvangen

Het toestel is voortdurend in de ONTVANGST-modus wanneer het AAN staat en niet aan het zenden is. Als u een signaal ontvangt op het huidige kanaal, verschijnt het RX-pictogram

Andere mensen die uw signaal willen ontvangen, moeten op hetzelfde kanaal zitten en dezelfde CTCSS-code hebben ingesteld als u.

13.5 Een signaal zenden

• Druk op en houd de toets ingedrukt om te ZENDEN.
• Houd het toestel verticaal met de MICROFOON 10 cm van de mond en spreek in de microfoon.
• Laat pos wanneer u het zenden wilt stoppen.

13.6 Van kanaal veranderen

De PMR beschikt over 8 kanalen.

Ga als volgt te werk om van kanaal te veranderen:

CA LO SCAN VOLT DCM 88 88 TX RX On

• Druk één keer op het huidige kanaalnummer op het LCD-scherm gaat knipperen.
  • Druk op ⬆f on▼het kanaal te wijzigen.
• Druk op om uw keuze te bevestigen en terug te keren naar de NORMALE modus.
• Druk op om te bevestigen en naar de volgende optie door te gaan.

De 2 tekens tellende CTCSS-code komt overeen met een specifieke toonfrequentie die de radio uitzendt. Twee gebruikers die hetzelfde kanaal en dezelfde CTCSS hebben ingesteld, kunnen elkaar horen. Ze kunnen niemand anders op het kanaal horen, tenzij de andere radio's precies dezelfde CTCSS-code hebben ingesteld.

De PMR beschikt over 38 CTCSS-codes.

• Druk twee keer op de CTCSS-code gaat knipperen.
• Druk op of on een andere code te selecteren.
• Druk op form uw keuze te bevestigen en terug te keren naar de NORMALE modus.
• Druk op om te bevestigen en naar de volgende optie door te gaan.

13.8 Monitor

U kunt de MONITOR-functie gebruiken om op het huidige kanaal te zoeken naar zwakkere signalen.

• Druk tegelijkertijd op en op omde monitor-functie in te schakelen.
  • Druk op om het monitoren te stoppen

13.9 VOX-selectie

De PMR is in staat spraakgestuurd (VOX) te zenden. In de VOX-modus zendt de radio een signaal uit als hij wordt geactiveerd door uw stem of een ander geluid in de omgeving. De VOX-modus wordt niet aangeraden als u van plan bent de radio in een lawaaierige of winderige omgeving te gebruiken.

88 88 88 SCAN VOX BOX 88 TX RX On

• Druk 3 keer op
• Druk op ▲m de VOX-functie in te schakelen en druk opnieuw op om het VOX-gevoeligheidsniveau te selecteren dat wordt weergegeven in de rechterhoek van de display. Druk op 🔒ot OFF op de display verschijnt om VOX uit te schakelen.
• In de VOX-modus wordt het VOX-pictogram weergegeven.
• Druk op form uw keuze te bevestigen en terug te keren naar de NORMALE modus.

13.10 Channel Scan

De functie CHANNEL SCAN zoekt in een eindeloze lus naar actieve signalen op kanaal 1 tot 8.

• Druk op en houd de toets ingedrukt. Druk kort op om het scannen te starten.
• Laat de toetsen los.
• Als een actief signaal wordt gedetecteerd (op een van de acht kanalen), pauzeert CHANNEL SCAN en krijgt u het actieve signaal te horen.
• Druk op om te communiceren op het actieve kanaal. Druk op om Channel Scan uit te schakelen.

Als een actief signaal wordt gedetecteerd (op een van de acht kanalen), drukt u op om het huidige kanaal over te slaan en verder te zoeken naar een actief kanaal.

13.11 Oproeptonen

Met een oproeptoon laat u anderen weten dat u wilt praten.

a. De oproeptoon instellen

88:06:00 TX RX On

U kunt kiezen uit 5 verschillende oproeptonen.

• Druk 4 keer op ⚠CA verschijnt op de display.
• Druk op ⚡f omween andere oproeptoon te selecteren of selecteer OFF om oproeptonen uit te schakelen.
• Druk op einn uw keuze te bevestigen en terug te keren naar de standby-modus.

b. Een oproeptoon zenden

Druk kort op ◎De oproeptoon wordt gedurende 3 seconden op het ingestelde kanaal uitgezonden.

13.12 Roger-pieptoon in/uitschakelen

Nadat u de Ploets hebt losgelaten, zendt het toestel een Roger-pieptoon uit om te bevestigen dat u klaar bent met praten.

De Roger-pieptoon instellen.

8:00 8:00 TX RX 8:00 On

• Druk 5 keer op ro' verschijnt op de display.
• Druk op ◎m de Roger-pieptoon in te schakelen (ON), of op ◎m de Roger-pieptoon uit te schakelen (OFF).
• Druk op om uw keuze te bevestigen en terug te keren naar de standby-modus.

13.13 Toetstoon in/uitschakelen

U hoort een korte pieptoon bij het indrukken van een toets.

Toetstoon instellen.

• Druk 6 keer op to' verschijnt op de display.
• Druk op ⚠m de toetstoon in te schakelen (ON), of op on de toetstoon uit te schakelen (OFF).
• Druk op form uw keuze te bevestigen en terug te keren naar de standby-modus.

13.14 Functie Dual Channel Monitor

In standby is de PMR ingesteld op één ingesteld kanaal met een CTCSS-code. De PMR ontvangt enkel signalen die op hetzelfde kanaal en met dezelfde CTCSS-code worden verzonden.

De functie Dual Channel Monitor stelt u in staat een tweede kanaal met CTCSS-code te monitoren.

88:00'00'88 DCM TX RX On

• Druk 7 keer op ⚠DCM OFF verschijnt op de display.
  • Druk op ⬆f on▼het kanaal te wijzigen.
• Druk op om de kanaalkeuze te bevestigen en naar CTCSS SUB-CHANNEL SELECTION te gaan.
• Druk op ▲ of on▼de CTCSS te wijzigen.
  • Druk op em te bevestigen.

Selecteer 'OFF' bij het instellen van het kanaal om de functie uit te schakelen.

Als de functie Dual Channel Monitor is ingeschakeld, schakelt de PMR opeenvolgend tussen het standby-kanaal + CTCSS en het Dual Channel + CTCSS.

13.15 Toetsvergrendeling

880088 TX RX OK

• Houd gedurende 4 seconden en texamen ingedrukt om de TOETSVERGRENDELINGS-modus in te schakelen. Het pictogram TOETSVERGRENDELING verschijnt op het LCD-scherm.
• Houd opnieuw gedurende 4 seconden en tezamen ingedrukt om de TOETSVERGRENDELING uit te schakelen.

14 Technische specificaties

PMR
Kanalen	8
CTCSS	38
Frequentie	446.00625 MHz – 446.09375 MHz
Bereik	Tot 10 km (open veld)
PMR-batterijen	4 x AAA Alkaline of NiMh oplaadbare batterijset
Zendvermogen	=< 500 mW ERP
Modulatietype	FM – F3E
Kanaalscheiding	12,5 kHz

Channel Frequency Chart: C		CSS Code Chart
Channel	Frequency (MHz)	Code Frequency (Hz)	Code Freq. (Hz)	Code Freq. (Hz)	Code Freq. (Hz)	Code Freq. (Hz)
1 446,00625 0 Disabled 10		94,8 20 13	1,8 30 186,2
2 446,01875 1		67,0	11 97,4 21 13	6,5 31 192,8
3 446,03125 2		71,9	12 100,0 22 14	1,3 32 203,5
4 446,04375 3		74,4	13 103,5 23 14	6,2 33 210,7
5 446,05625 4		77,0	14 107,2 24 15	1,4 34 218,1
6 446,06875 5		79,7	15 110,9 25 16	6,7 35 225,7
7 446,08125 6		82,5	16 114,8 26 16	2,2 36 233,6
8 446,09375 7		85,4	17 118,8 27 16	7,9 37 241,8
		8	88,5	18 123,0 28 173,8	38 250,3
		9	91,5	19 127,3 29 179,9

15 Garantie

15.1 Garantieperiode

Op de Esscom-toestellen wordt een garantie van 36 maanden verleend. De garantieperiode begint op de dag waarop het nieuwe toestel wordt gekocht. Kleine onderdelen of defecten die een verwaarloosbaar effect hebben op de werking of waarde van het toestel worden niet gedekt door de garantie.

De garantie moet worden bewezen door overlegging van het aankoopbewijs waarop de datum van aankoop en het toesteltype staan aangegeven.

15.2 Afwikkeling van garantieclaims

Een defect toestel moet, samen met een geldig aankoopbewijs, worden teruggestuurd naar een officieel erkende hersteldienst. Als het toestel tijdens de garantieperiode een defect vertoont, zal de hersteldienst eventuele defecten te wijten aan materiaal- of productiefouten gratis herstellen.

De hersteldienst zal naar eigen goeddunken haar garantieverplichtingen vervullen door defecte toestellen of onderdelen van defecte toestellen te herstellen of te vervangen. In het geval van vervanging kunnen de kleur en het model verschillend zijn van het oorspronkelijk gekochte toestel.

De oorspronkelijke aankoopdatum is bepalend voor het begin van de garantieperiode. De garantieperiode wordt niet verlengd als het toestel wordt vervangen of hersteld door de officieel erkende hersteldienst.

15.3 Garantiebeperkingen

Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten aan het gebruik van niet-originele onderdelen of accessoires, worden niet gedekt door de garantie.

De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en brand, noch enige transportschade.

Er kan geen beroep worden gedaan op de garantie als het serienummer op het toestel is gewijzigd, verwijderd of onleesbaar gemaakt.
