GEBRUIKSAANWIJZING IMO20L11W Ices

Lees de instructies zorgvuldig en bewaar ze voor toekomstige referentie

- WAARSCHUWING: Gebruik de oven niet als de deur of de sluitingen zijn beschadigd. Laat de oven repareren door een erkend technicus, voordat u de oven weer gebruikt;

- WAARSCHUWING: Laat reparatie of andere service die betrekking heeft op het verwijderen van een deel van de behuizing, dat bescherming geeft tegen blootstelling aan magnetronenergie, alleen uitvoeren door erkende reparateurs.

- WAARSCHUWING: Vloeistoffen of ander voedsel mogen niet worden verwarmd in een gesloten bak vanwege de mogelijkheid tot exploderen

- WAARSCHUWING: Laat kinderen de magnetron alleen zonder toezicht gebruiken als er voldoende instructies zijn gegeven, zodat het kind de magnetron op een veilige manier kan gebruiken en de gevaren van onjuist gebruik kent;

- gebruik alleen materialen die geschikt zijn voor gebruik in magnetrons

- houd de magnetron in de gaten bij gebruik van plastic of papieren containers, in verband met de mogelijkheid van ontbranding;

- indien u rook signaleert, zet de magnetron uit of haal de stekker uit het stopcontact en houd de deur gesloten ter voorkoming van vlammen.

- in de magnetron verwarmen van dranken kan leiden tot een vertraagde spattende kookreactie, wees dus voorzichtig bij de omgang met het bakje;

- de inhoud van voedingsflessen en babyflessen moet alvorens het voeden worden geroerd of geschud en de temperatuur moet zijn gecontroleerd, om verbranding te voorkomen.

- eieren in hun schaal en hele hardgekookte eieren mogen niet worden verwarmd in magnetrons omdat ze kunnen exploderen, zelfs nadat het verwarmen in de magnetron is voltooid;

- de magnetron moet regelmatig worden schoongemaakt en voedselresten moeten worden verwijderd;

- Wanneer de magnetron niet goed schoon gehouden wordt dan kan dit leiden tot verslechtering van het oppervlak wat een ongunstige invloed kan hebben op de levensduur en mogelijk kan leiden tot een gevaarlijke situatie.

- Als het netsnoer is beschadigd, dan moet het worden vervangen door de fabrikant, door een service agent of door een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.

SPECIFICATIES

Stroomverbruik: 220-240V\~50Hz,1080W

Vermogen: 700W

Bedrijfsfrequentie: 2,450MHz

Afmetingen: 454mm(B) X 330mm(D) X 262mm(H)

Afmetingen binnenruimte: 315mm(B) X 296mm(D) X 211mm(H)

Magnetroninhoud: 20 liter

Gewicht zonder doos ca. 10.5kg

ALVORENS U BELT VOOR ONDERHOUD

1. Als de magnetron helemaal niet reageert:

a) Controleer of de stekker van de magnetron stevig is aangesloten. Als dit niet het geval is, verwijder de stekker uit het stopcontact, wacht 10 seconden en steek de stekker weer stevig in het stopcontact.
b) Controleer of er geen zekering is gesprongen in de stoppenkast en of de schakelaar goed staan. Indien deze goed zijn, test het stopcontact met een ander apparaat.

1. Als het apparaat niet inschakelt:

a) Controleer of de timer is ingesteld.
b) Controleer of de deur goed is gesloten en het veiligheidssluiting werkt. Anders zal er geen magnetronenergie door de magnetron stromen.

ALS GEEN VAN DE BOVENSTAANDE MAATREGELEN DE SITUATIE HERSTELT, DAN VERZOEKEN WIJ U CONTACT OP TE NEMEN MET EEN ERKENDE REPARATEUR.

Opmerking:

Dit apparaat is alleen bedoeld voor huishoudelijk gebruik, voor het verwarmen van voedsel en dranken met behulp van elektromagnetische energie en alleen voor gebruik binnenshuis.

RADIO INTERFERENCE

Werking van de magnetron kan storingen op uw radio, TV of soortgelijke apparatuur veroorzaken.

Als er storing is, dan kan deze worden verminderd of verholpen door de volgende maatregelen.

a. Maak de deur en de afdichtingsvlakken van de magnetron schoon.
b. Plaats de radio, TV, etc. zo ver als mogelijk weg van uw magnetron.
c. Gebruik een juist geïnstalleerde antenne voor uw radio, TV, etc., zodat u goede ontvangst heeft.

INSTALLATIE

1. Zorg ervoor dat alle verpakkingsmateriaal is verwijderd van de binnenkant van de deur.
2. Inspecteer de oven na het uitpakken op visuele schade, zoals:

Gebogen deur

Beschadigde deur

Deuken of gaten in het deurraam en -scherm

Deuken in de binnenruimte

Als een van de bovenstaande gebreken zichtbaar zijn, gebruik de magnetron dan NIET.

1. Deze magnetron weegt 10.5kg en moet op een horizontale ondergrond worden gezet, die sterk genoeg is om het gewicht van het apparaat te dragen.
2. Plaats de magnetron uit de buurt van hoge temperaturen en stoom.
3. Plaats NOOIT voorwerpen op de magnetron.
4. Verwijder NOOIT de aandrijfas van de draaischijf.
5. Zoals bij elk apparaat geldt, nauw toezicht is benodigd bij gebruik door kinderen.

1. Het stopcontact moet eenvoudig bereikbaar zijn voor het netsnoer
2. Deze magnetron vereist 1.1 KVA.

Er wordt aangeraden een technicus te raadplegen bij het installeren van de magnetron.

LET OP: Deze magnetron is intern beschermd door een ac 250V, 8 Amp zekering.

BELANGRIJK

De draden in het netsnoer zijn volgens de volgende code gekleurd:

Groen en geel: Aarde

Blauw : Neutraal

Bruin : Stroom

Als de kleuren in het netsnoer van het apparaat niet overeenkomen met de kleurmarkeringen op de aansluitpunten in uw stekker, ga dan als volgt te werk:

De draad die groen en geel is moet worden aangesloten op het aansluitpunt met de letter E of met het aarde-symbool ± met de groene kleur of groen en geel.

De draad die blauw is moet worden aangesloten op het aansluitpunt met de letter N of met de zwarte kleur.

De bruine draad moet worden aangesloten op het aansluitpunt met de letter L of de rode kleur.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

- WAARSCHUWING: als het apparaat wordt gebruikt in de combinatiemodus, kinderen mogen de magnetron alleen onder toezicht van een volwassene gebruiken, door de hoge temperaturen die worden gegenereerd; (Alleen voor model met grillfunctie)

- WAARSCHUWING: Gebruik de oven niet als de deur of de sluitingen zijn beschadigd. Laat de oven repareren door een erkend technicus, voordat u de oven weer gebruikt;

- WAARSCHUWING: Laat reparatie of andere service die betrekking heeft op het verwijderen van een deel van de behuizing, dat bescherming geeft tegen blootstelling aan magnetronenergie, alleen uitvoeren door erkende reparateurs.

- WAARSCHUWING: Vloeistoffen of ander voedsel mogen niet worden verwarmd in een gesloten bak vanwege de mogelijkheid tot exploderen

- WAARSCHUWING: Laat kinderen de magnetron alleen zonder toezicht gebruiken als er voldoende instructies zijn gegeven, zodat het kind de magnetron op een veilige manier kan gebruiken en de gevaren van onjuist gebruik kent;

- Zorg dat er voldoende lucht kan circuleren rond de magnetron. Houd 10 cm ruimte aan de achterkant, 15 cm aan beide zijkanten en 30 cm aan de bovenkant van de magnetron. Verwijder de voetjes van de magnetron niet, blokkeer de luchtopeningen van de magnetron niet.

- gebruik alleen materialen die geschikt zijn voor gebruik in magnetrons

- houd de magnetron in de gaten bij gebruik van plastic of papieren containers, in verband met de mogelijkheid van ontbranding;

- indien u rook signaleert, zet de magnetron uit of haal de stekker uit het stopcontact en houd de deur gesloten ter voorkoming van vlammen.

- in de magnetron verwarmen van dranken kan leiden tot een vertraagde spattende kookreactie, wees dus voorzichtig bij de omgang met het bakje;

- de inhoud van voedingsflessen en babyflessen moet alvorens het voeden worden geroerd of geschud en de temperatuur moet zijn gecontroleerd, om verbranding te voorkomen.

- eieren in hun schaal en hele hardgekookte eieren mogen niet worden verwarmd in magnetrons omdat ze kunnen exploderen, zelfs nadat het verwarmen in de magnetron is voltooid;

- Gebruik bij het reinigen van de deur, de deurafdichting en de binnenruimte van de magnetron alleen milde, niet schurende zeep of schoonmaakmiddel en breng deze aan met een spons of zachte doek.

- de magnetron moet regelmatig worden schoongemaakt en voedselresten moeten worden verwijderd;

- Wanneer de magnetron niet goed schoon gehouden wordt dan kan dit leiden tot verslechtering van het oppervlak wat een ongunstige invloed kan hebben op de levensduur en mogelijk kan leiden tot een gevaarlijke situatie.

- Als het netsnoer is beschadigd, dan moet het worden vervangen door de fabrikant, door een service agent of door een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.

VEILIGHEIDSINSTRUCTIES VOOR ALGEMEEN GEBRUIK

Hieronder staan bepaalde regels die u moet volgen voor veilig en goed gebruik van deze magnetron:

1. Zorg ervoor dat de glasplaat, de draaiarmen, koppeling en draaibaan altijd op hun plaats zitten bij gebruik van de magnetron.
2. Gebruik de magnetron niet voor zaken anders dan het bereiden van voedsel, zoals het drogen van kleding, papier of andere niet-voedsels, of voor sterilisatie doeleinden.
3. Gebruik de magnetron niet als deze leeg is. Dit kan de magnetron beschadigen.
4. Gebruik de binnenruimte van de magnetron niet voor het opbergen van voorwerpen, zoals papieren, kookboeken, etc.
   5.Kook geen voedsel dat is ingesloten in een membraan, zoals eigeel, aardappelen, kippenlevers etc. zonder het voedsel eerst een paar keer te doorboren met een vork.
5. Plaats geen voorwerpen op de behuizing.
6. Verwijder geen onderdelen van de magnetron, zoals voetjes, de koppeling, schroeven etc.
7. Kook geen voedsel direct op de glasplaat. Plaats voedsel in geschikt kookgerei voordat u het in de magnetron plaatst.
8. BELANGRIJK-GEBRUIK DIT KOOKGEREI NIET IN UW MAGNETRON

Gebruik geen metalen pannen of voorwerpen met metalen handvatten.

Gebruik geen voorwerpen met metalen onderdelen.

Gebruik geen met papier bedekte draadsluitingen op plastic zakjes

Gebruik geen kookgerei met melamine, omdat deze een materiaal bevatten dat magnetronenergie opneemt. Dit kan ervoor zorgen dat het materiaal barst en kan het koken vertragen.

Gebruik geen Centura Tableware. Het glazuur is niet geschikt voor gebruik in de magnetron. Corelle Livingware kopjes met gesloten handvat mogen ook niet worden gebruikt.

Gebruik geen containers met een beperkte opening, zoals een limonadefles of fles slaolie, omdat deze kunnen exploderen bij verwarming in een magnetron.

Gebruik geen conventionele vlees- of suikerthermometers.

Er zijn thermometers beschikbaar special voor het koken in magnetrons. Deze mogen worden gebruikt.

1. Magnetron keukengerei mag alleen worden gebruikt in overeenstemming met de instructies van de fabrikant.

2. Probeer geen voedsel te frituren in deze magnetron.

3. Onthoud dat een magnetron alleen de vloeistof in een container verwarmt, in plaats van de container zelf. Onthoud daarom dat, hoewel het deksel van een container niet warm is wanneer deze uit de magnetron wordt gehaald, er bij verwijdering van het deksel dezelfde hoeveelheid stoom/spetters van het voedsel/de vloeistof komt als bij conventioneel koken.

4. Test de temperatuur van gekookt voedsel altijd zelf, vooral als u voedsel/vloeistof voor baby's verwarmt/kookt. Het is raadzaam om nooit direct voedsel/vloeistof vanuit de magnetron te consumeren, maar het eerst een paar minuten laat afkoelen en roert

om de warmte gelijkmatig te verdelen.

1. Voedsel dat een mengsel van vet en water bevat, bv. bouillon, moet voor 30-60 seconden in de magnetron blijven staan, nadat deze is uitgeschakeld. Dit is om het mengsel te laten rusten en borrelen te voorkomen als er een lepel in het voedsel/de vloeistof wordt geplaatst of een bouillonblok wordt toegevoegd.

2. Onthoud bij het bereiden/koken van voedsel/vloeistof dat er bepaalde soorten voedsel zijn, bv. kerstpudding, jam en gehakt, die erg snel verwarmen. Gebruik geen plastic containers bij het verwarmen of koken van voedsel met een hoog vet- of suikergehalte.

3. Kookgerei kan heet worden als gevolg van warmte die wordt overgedragen van het voedsel. Dit geldt vooral als de bovenkant en handvatten van het kookgerei zijn bedekt met plastic. Gebruik in dit geval pannenlappen bij omgang met het kookgerei.

17.Om het risico van brand in de binnenruimte van de magnetron te reduceren:

(a)Kook voedsel niet te gaar. Let tijdens het koken goed op de magnetron als u papier, plastic of andere brandbare materialen in de magnetron plaatst.

(b)Verwijder draadsluitingen van zakjes voordat u het zakje in de magnetron plaatst.

(c)Als er materialen in de oven ontbranden, houd de magnetrondeur gesloten, schakel de magnetron uit bij de wandschakelaar of schakel de stroom uit bij de zekering of stroomonderbrekerpaneel.

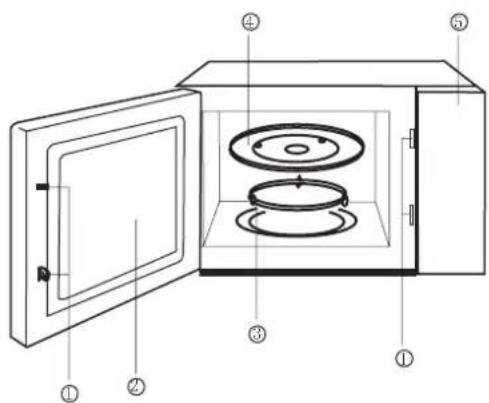

ONDERDELEN

(2) Knop voor instellen vermogen

Low: 17% vermogen

M.Low: 36% vermogen

Med: 55% vermogen

M.High: 77% vermogen

High: 100% vermogen

Defrost(†) : 36% vermogen

Bedieningsinstructies

Om een kookprogramma in te stellen: Plaats het voedsel op de glazen draaischijf in de magnetron en sluit de deur.


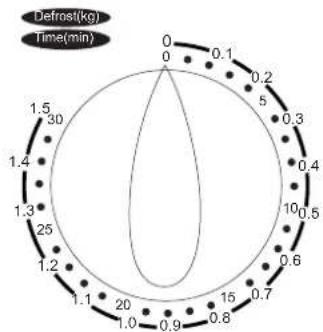

Draai de vermogenknop naar het gewenste vermogen.

Selecteer de gewenste kooktijd met behulp van de timer.

Opmerking: De magnetron zal starten met het koken van voedsel nadat de timer is ingesteld.

Als u een kooktijd minder van dan 5 minuten wilt instellen, draai de timer eerst verder dan 5 minuten en draai vervolgens terug naar de gewenste tijd.

DRAAI DE TIMER ALTIJD TERUG NAAR NUL als het voedsel uit de magnetron wordt gehaald maar de kooktiid niet is voltooid.

STOP MAGNETRON: Draai de timer naar de nul-stand. Als de deur van de magnetron wordt geopend tijdens het koken, zal de magnetron automatisch stoppen

met werken, het koken zal hervatten na het sluiten van de deur. Als de resterende kooktijd niet nodig is, draai de timer dan terug naar de nul-stand voordat u de deur sluit.

ZORG VOOR UW MAGNETRON

1. Zet de magnetron voor het reinigen uit en verwijder de stekker uit het stopcontact.
2. Houdt de binnenkant van de magnetron schoon. Als er voedselspetters of vloeistoffen op de magnetronwanden terechtkomen, veeg deze dan af met een vochtige doek. Vermijd het gebruik van agressieve reinigingsmiddelen of schuurmiddelen.
3. De buitenkant moet worden gereinigd met een vochtige doek. Om schade aan de operationele onderdelen aan de binnenkant van de magnetron te voorkomen mag er geen water in de ventilatie-openingen sijpelen.
4. Laat het bedieningspaneel niet nat worden. Reinigen met een zachte, vochtige doek. Gebruik geen reinigingsmiddelen, schuurmiddelen of reinigingssprays op het bedieningspaneel.
5. Als stoom ophoopt binnen of rond de buitenkant van de magnetrondeur, veeg deze dan af met een zachte doek. Dit kan voorkomen wanneer de magnetronoven wordt gebruikt in omstandigheden met hoge luchtvochtigheid en is geen teken van een defect.
6. Het is soms nodig om de glasplaat te verwijderen voor reiniging. Was de plaat in warm schuimend water of in een vaatwasser.
7. De draairing en magnetronbodem moeten regelmatig worden gereinigd om overmatig lawaai te voorkomen. Veeg de bodem van de magnetron schoon met een mild reinigingsmiddel, water of glasreiniger. De draairing kan worden gewassen in mild schuimend water of in de vaatwasser. Er kunnen kookdampen verzamelen tijdens herhaaldelijk gebruik, maar deze hebben geen invloed op de bodem of de draairing. Zorg er bij het verwijderen van de draairing uit de magnetronbodem voor dat u de ring op de juiste plaats terug plaatst.
8. Verwijder geurtjes uit uw magnetron door het combineren van een kopje water met het sap en de schil van een citroen in een diepe magnetronkom, schakel de magnetron 5 minuten in. Droog de magnetron grondig met een zachte doek.
9. Neem contact op met een dealer wanneer het noodzakelijk is om de magnetronlamp te vervangen.

Indien u zich in de toekomst van dit toestel wenst te ontdoen, let er dan op dat elektrisch afvalmateriaal niet met het huishoudelijk afval mag worden verwijderd. Breng het toestel naar een kringloopwinkel of anderevoorziening voor recycling. Neem contact op met uw plaatselijke autoriteit of winkelier indien u meer informatie wenst over recycling. (Richtlijn voor Afval van Elektrische en Elektronische Apparaten, AEEA).

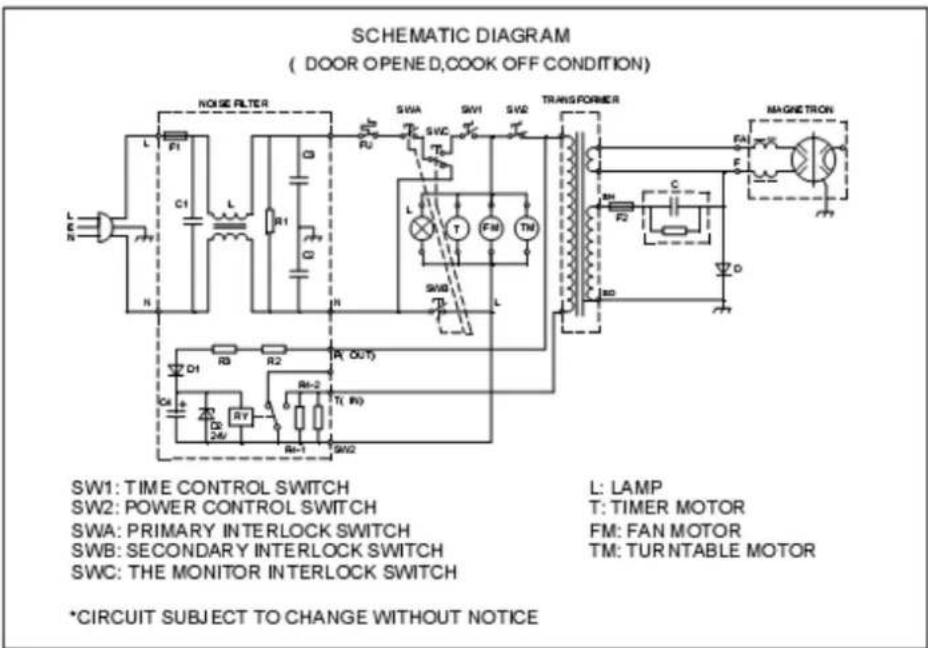

ELEKTRISCH SCHEMA

( DEUR GEOPEND, KOOKFUNCTIE UITGESCHAKELD)

SCHEMATIC DIAGRAM ( DOOR OPENED,COOK OFF CONDITION ) NOISE FILTER SWA SW1 SW2 TRANSFORMER MAGNETRON FAI E C R F1 C1 L R1 R2 R3 (OUT) R4 T1 (R0) R5 D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 SWB: SECONDARY INTERLOCK SWITCH SWC: THE MONITOR INTERLOCK SWITCH SWA: PRIMARY INTERLOCK SWITCH SWB: SECONDARY INTERLOCK SWITCH SWC: THE MONITOR INTERLOCK SWITCH L: LAMP T: TIMER MOTOR FM: FAN MOTOR TM: TURNTABLE MOTOR *CIRCUIT SUBJECT TO CHANGE WITHOUT NOTICE

SW1: TIJDSCHAKELAAR

SW2: AAN/UIT-SCHAKELAAR

SWA: PRIMAIRE VERGRENDELINGSSCHAKELAAR

SWB: SECUNDAIRE VERGRENDELINGSSCHAKELAAR

SWC: VERGRENDELINGSSCHAKELAAR VAN MONITOR

*CIRCUIT ONDERHEVIG AAN VERANDERING ZONDER BERICHTGEVING

L: LAMP

T: MOTOR TIMER

FM: MOTOR VENTILATOR

TM: MOTOR DRAAISCHIJF
