BEDIENUNGSANLEITUNG IMO20L11W Ices

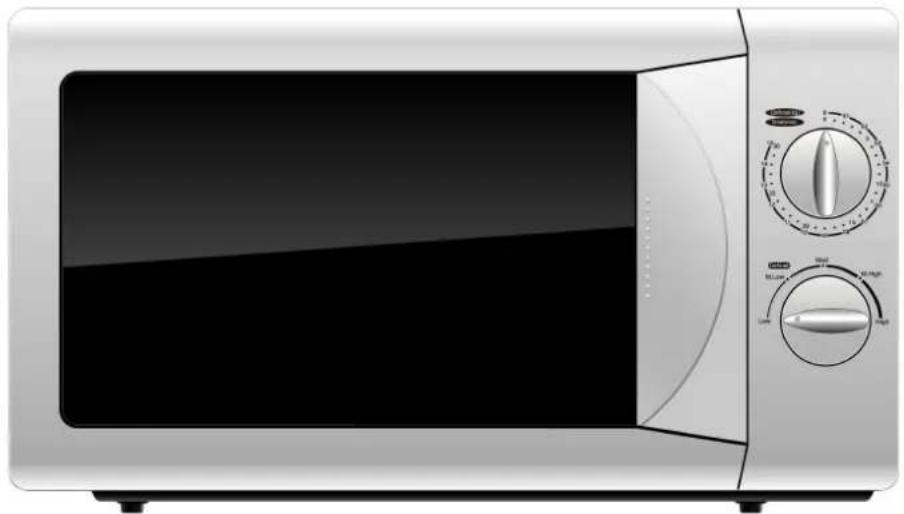

20-Liter-Mikrowellenofen Bedienungsanleitung

Modell: IMO-20L11W

Bitte alle Anweisungen sorgfältig durchlesen und für den späteren Gebrauch aufbewahren!

WICHTIGE SICHERHEITSHINWEISE

LESEN SIE SICH DIE ANLEITUNGEN AUFMERKSAM DURCH UND BEWAHREN SIE SIE FÜR DEN SPÄTEREN GEBRAUCH AUF!

• WARNUNG: Wenn die Ofentür oder deren Abdichtung beschädigt ist, darf der Ofen solange nicht benutzt werden, bis er von einer entsprechend qualifizierten Person repariert wurde.
• WARNUNG: Es ist nur für entsprechend ausgebildete Personen ungefährlich Reparaturen am Gerät vorzunehmen, die das Öffnen des Geräts und damit eine Gefahr der Aussetzung gefährlicher Mikrowellen, erfordern.
• WARNUNG: Flüssigkeiten und Lebensmittel dürfen nicht in abgeschlossenen Behältern erhitzt werden, da diese sonst explodieren können.
• WARNUNG: Erlauben Sie Kindern nur dann die Benutzung des Geräts ohne Beaufsichtigung, wenn ausreichende Anweisungen gegeben wurden, die dem Kind erlauben den Ofen auf sichere Weise zu benutzen und die Gefahren unsachgemäßer Benutzung klar machen.
• Benutzen Sie nur Küchenutensilien, die für die Benutzung mit Mikrowellenöfen geeignet sind.
• Wenn Sie Lebensmittel in Plastik- oder Papierbehältern erhitzen, behalten Sie den Ofen im Auge, um entsprechend reagieren zu können, wenn sich die Behälter entzünden sollten.
• Wenn Rauch entsteht, schalten Sie das Gerät umgehend aus und halten Sie die Ofentür geschlossen, damit die Flammen erstickt werden.
• Wenn Getränke mit der Mikrowelle erhitzt werden, kann dies zu nachträglichem Aufkochen führen. Gehen Sie deshalb vorsichtig mit dem benutzten Behälter um.
• Der Inhalt von Babyflaschen und Gläsern mit Babynahrung muss anschließend gerührt oder geschüttelt werden und die Temperatur sollte vor dem Verzehr überprüft werden, um zu vermeiden, dass Verbrennungen entstehen.
• Eier in der Schale und ganze hart gekochte Eier dürfen nicht in Mikrowellenöfen erhitzt werden, da sie u. U. explodieren können, selbst nachdem die Mikrowelle ausgeschaltet wurde.
• Der Ofen sollte regelmäßig gereinigt werden, um eventuelle Lebensmittelreste zu entfernen.
• Wenn Sie den Ofen nicht in sauberem Zustand halten, kann dies zur Folge haben, dass die Ofenoberfläche in Mitleidenschaft gezogen wird und damit die Lebensdauer des Geräts verkürzt wird oder Gefahrensituationen entstehen.
• Wenn das Netzkabel beschädigt wird, muss es vom Hersteller, dessen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eventuelle Gefahren zu vermeiden.

TECHNISCHE DATEN

Stromversorgung: 220 - 240 V \~ 50 Hz, 1080 W

Leistung: 700 W

Betriebsfrequenz: 2.450 MHz

Außenmaße: 454 mm (B) x 330 mm (T) x 262 mm (H)

Abmessungen (Garraum): 315 mm (B) x 296 mm (T) x 211 mm (H)

Ofenkapazität: 20 Liter

Nettogewicht: ca. 10,5 kg

BEVOR SIE DEN KUNDENDIENST ANRUFEN

1. Wenn der Ofen nicht funktioniert:

Überprüfen Sie ob das Netzkabel richtig angeschlossen ist. Falls nicht, ziehen Sie es aus der Steckdose heraus und stecken Sie ihn nach 10 Sekunden wieder in die Steckdose ein.

Überprüfen Sie die Möglichkeit einer durchgegangenen Sicherung. Wenn dies nicht der Fall ist, testen Sie die Steckdose mit einem anderen Gerät.

1. Wenn der Schalter der Mikrowelle nicht funktioniert:

a) Überprüfen Sie, ob die Zeitschaltuhr aktiviert wurde.

b) Vergewissern Sie sich, dass die Ofentür richtig geschlossen ist, damit die Sicherheitsriegel verschlossen werden können. Andernfalls werden innerhalb des Ofens keine Mikrowellen freigesetzt.

WENN DIE OBEN GENANNTEN SCHRITTE KEINE BEHEBUNG DES PROBLEMS ERWIRKEN, WENDEN SIE SICH BITTE AN EINEN AUTORISIERTEN KUNDENDIENST.

Hinweis:

Dieses Gerät ist nur für das Erhitzen von Lebensmitteln und Getränken im Hausgebrauch mit elektromagnetischer Strahlung bestimmt. Nicht im Freien verwenden!

INTERFERENZEN

Mikrowellenöfen können Interferenz verursachen und Radios, Fernseher oder ähnliche Geräte stören. Bei Auftreten von Interferenz können Sie auf folgende Weise vorgehen.

a) Reinigen Sie die Ofentür und die Ofenoberfläche.
b) Stellen Sie das Radio bzw. Fernseher etc. so weit weg wie möglich vom Mikrowellenofen auf.
c) Benutzen Sie eine vernünftig installierte Antenne für Ihr Radio, Fernseher etc. um ein entsprechend starkes Empfangssignal zu bekommen.

VORBEREITUNG

1. Vergewissern Sie sich, dass alle Verpackungsmaterialien von der Innenseite der Ofentür entfernt wurden.
2. Überprüfen Sie den Ofen nach dem Auspacken auf sichtbare Schäden, wie z. B.:

Eine schiefe Ofentür

Eine beschädigte Ofentür

Beulen oder Löcher im Türfenster

Beulen im Gehäuse

Wenn Sie eine oder mehrere der oben genannten Beschädigungen bemerken, benutzen Sie das Gerät bitte NICHT

1. Dieser Mikrowellenofen wiegt 10,5 kg und muss auf einer entsprechend stabilen, horizontalen Oberfläche aufgestellt werden.
2. Stellen Sie den Ofen in ausreichender Entfernung von hohen Temperaturen und Dampf auf.

3. Legen Sie KEINE Gegenstände auf den Ofen.

4. Entfernen Sie NICHT die Welle der Drehscheibe.

5. Strengste Beaufsichtigung ist daher notwendig, wenn das Gerät von Kindern benutzt wird.

WARNUNG – DIESES GERÄT MUSS GEERDET WERDEN.

1. Die Steckdose sollte sich in Reichweite des Netzkabels befinden.
2. Dieser benötigt 1,1 kVA zur Stromversorgung. Es wird empfohlen einen Elektriker zur Beratung hinzuzuziehen, wenn Sie das Gerät anschließen.

Dieser Ofen wird intern durch eine AC 250V / 8A Sicherung geschützt.

WICHTIG

Die Drahte des Netzkabels sind nach folgendem Farbcode aufgegliedert:

Grün und Gelb: Erdung

Blau = Neutral

Braun = Stromführend

Das die Farben der Drahte nicht unbedingt mit den Farbmarkierungen in dem Stecker übereinstimmen, gehen Sie bitte wie folgt vor:

Der gelbgrüne Draht muss mit dem mit dem Buchstaben E oder dem Erdungssymbol markierten Anschluss angeschlossen werden.

Der blaue Draht muss an den mit dem Buchstaben N oder schwarz markierten Anschluss angeschlossen werden.

Der braune Draht muss an den mit dem Buchstaben L oder rot markierten Anschluss angeschlossen werden.

WICHTIGE SICHERHEITSHINWEISE

• WARNUNG: Wenn das Gerät im Kombinationsmodus verwendet wird, sollten Kinder das Gerät nur unter der Aufsicht von Erwachsenen benutzen, da besonders hohe Temperaturen entstehen (nur für Modelle mit Grillfunktion).
• WARNUNG: Wenn die Ofentür oder deren Abdichtung beschädigt ist, darf der Ofen solange nicht benutzt werden, bis er von einer entsprechend qualifizierten Person repariert wurde.
• WARNUNG: Es ist nur für entsprechend ausgebildete Personen ungefährlich Reparaturen am Gerät vorzunehmen, die das Öffnen des Geräts und damit eine Gefahr der Aussetzung gefährlicher Mikrowellen, erfordern.
• WARNUNG: Flüssigkeiten und Lebensmittel dürfen nicht in abgeschlossenen Behältern erhitzt werden, da diese sonst explodieren können.
• WARNUNG: Erlauben Sie Kindern nur dann die Benutzung des Geräts ohne Beaufsichtigung, wenn ausreichende Anweisungen gegeben wurden, die dem Kind erlauben den Ofen auf sichere Weise zu benutzen und die Gefahren unsachgemäßer Benutzung klar machen.

• Der Ofen muss ausreichend belüftet werden. Lassen Sie 10 cm Freiraum an der Rückseite, 15 cm Freiraum an den Seiten und 30 cm Freiraum nach oben. Entfernen Sie nicht die Ofenfüße und blockieren Sie keine des Ventilationsöffnungen des Ofens.

• Benutzen Sie nur Küchenutensilien, die für die Benutzung mit Mikrowellenöfen geeignet sind.

• Wenn Sie Lebensmittel in Plastik- oder Papierbehältern erhitzen, behalten Sie den Ofen im Auge, um entsprechend reagieren zu können, wenn sich die Behälter entzünden sollten.
• Wenn Rauch entsteht, schalten Sie das Gerät umgehend aus und halten Sie die Ofentür geschlossen, damit die Flammen erstickt werden.
• Wenn Getränke mit der Mikrowelle erhitzt werden, kann dies zu nachträglichem Aufkochen führen. Gehen Sie deshalb vorsichtig mit dem benutzten Behälter um.
• Der Inhalt von Babyflaschen und Gläsern mit Babynahrung sollte anschließend gerührt oder geschüttelt werden und die Temperatur sollte vor dem Verzehr überprüft werden, um zu vermeiden, dass Verbrennungen entstehen.
• Eier in der Schale und ganze hart gekochte Eier sollte nicht in Mikrowellenöfen erhitzt werden, da sie u. U. explodieren können, selbst nachdem die Mikrowelle ausgeschaltet wurde.
• Benutzen Sie zur Reinigung des Ofentür, Türversiegelung und des Ofeninnenraums nur milde, nicht scheuernde Reinigungsmittel, die mit einem Schwamm oder einem weichen Tuch aufgetragen werden.
• Der Ofen sollte regelmäßig gereinigt werden, um eventuelle Lebensmittelreste zu entfernen.
• Wenn Sie den Ofen nicht in sauberem Zustand halten, kann dies zur Folge haben, dass die Ofenoberfläche in Mitleidenschaft gezogen wird und damit die Lebensdauer des Geräts verkürzt wird oder Gefahrensituationen entstehen.
• Wenn das Netzkabel beschädigt wird, muss es vom Hersteller, dessen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eventuelle Gefahren zu vermeiden.

ALLGEMEINE BENUTZUNGSANWEISUNGEN

Im folgenden werden bestimmte Benutzungsregeln und Vorsichtsmaßnahmen aufgeführt, durch die eine optimale Leistung des Geräts gewährleistet werden kann.

1. Achten Sie zur Benutzung immer darauf, dass die Glasschale, Rollerarme, Verbindungsstück und Rollerführungen richtig eingesetzt sind.
2. Benutzen Sie den Ofen auf keinen Fall für Zwecke, die nicht zur Lebensmittelzubereitung dienen (z. B. zum trocknen von Kleidung, Papier oder zum sterilisieren etc.).
3. Benutzen Sie das Gerät nicht wenn es leer ist. Dies kann zu Schäden am Ofen führen.
4. Benutzen Sie den Ofen nicht zur Aufbewahrung anderer Gegenstände, wie z. B. Papier, Rezeptbücher etc.
5. Erhitzen Sie keine Lebensmittel, die von einer Art Membran umgeben sind (z. B. Eigelbe, Kartoffel, Hähnchenleber etc.) ohne diese zuerst mit einer Gabel mehrmals zu durchstechen.
6. Stecken Sie keine Gegenstände in die Öffnungen des Geräts.
7. Entfernen Sie keine Bauteile des Geräts, wie z. B. die Standfüße, Verbindungsstücke, Schrauben etc.
8. Erhitzen Sie die Lebensmittel nicht direkt auf der Glasschale. Geben Sie die Lebensmittel in einen geeigneten Behälter, bevor Sie sie in den Ofen stellen.
9. WICHTIG – NICHT GEEIGNETES GESCHIRR FÜR IHREN

MIKROWELLENOFEN

Benutzen Sie kein Metallgeschirr oder Geschirr mit Metallgriffen.

Benutzen Sie keine Geschirr mit Metallrändern.

Achten Sie darauf, dass Plastiktüten keine papierverhüllten Drahtklemmen haben.

Benutzen Sie kein Melamingeschirr, da dieses Materialien enthält, die Mikrowellen absorbieren. Das Geschirr könnte brechen oder zumindest die Zubereitungsgeschwindigkeit beeinträchtigen.

Benutzen Sie kein Centura-Geschirr. Die Glasierung ist nicht mikrowellenfest. Corelle Livingware Becher mit Griff sollten ebenfalls nicht benutzt werden.

Benutzen Sie keine Behälter, die eine verengte Öffnung haben, wie z. B. Flaschen, da diese im Mikrowellenofen explodieren können.

Benutzen Sie keine normalen Fleisch- oder Backthermometer.

Sie erhalten im Handel spezielle Mikrowellenthermometer, die Sie benutzen können.

1. Benutzen Sie das Mikrowellengeschirr nur entsprechend der Anweisungen des Herstellers.
2. Versuchen Sie nicht Lebensmittel mit diesem Gerät zu frittieren.
3. Bedenken Sie bitte, dass ein Mikrowellenofen nur die Flüssigkeit im Behälter erhitzt und nicht den Behälter selber. Deswegen ist der Behälter unter Umständen nicht so heiß wie die darin enthaltene Flüssigkeit. Wenn Sie den Behälter öffnen, entsteht allerdings genauso viel Dampf, wie beim normalen Kochen ohne Mikrowelle.
4. Testen Sie vor dem Verzehr bitte immer die Temperatur der Lebensmittel, insbesondere bei Babynahrung. Es wird empfohlen Lebensmittel und Flüssigkeiten niemals direkt nach dem Kochvorgang zu verspeisen, sondern immer ein paar Minuten zu warten und gut umzurühren, um die Hitze gleichmäßig zu verteilen.
5. Lassen Sie Lebensmittel, die eine Mischung aus Fett und Wasser enthalten (z. B. Brühe) für 30-60 Sekunden stehen, nachdem das Gerät ausgeschaltet wurde. Dadurch wird verhindert, dass die Mischung nicht plötzlich aufkocht, wenn Sie einen Löffel oder einen Brühwürfel hinzugeben.
6. Wenn Sie Lebensmittel oder Flüssigkeiten zubereiten, bedenken Sie bitte, dass bestimmte Speisen, wie z. B. Pudding, Marmelade und Hackfleisch, besonders schnell heiß werden. Wenn Sie Lebensmittel mit einem hohen Fett- oder Zuckeranteil erhitzen, benutzen Sie bitte keine Plastikbehälter.
7. Das benutzte Geschirr wird u. U. heiß, da die Hitze von den Speisen umgeleitet wird. Dies gilt insbesondere für Plastikfolie und die Griffe des Geschirrs. Benutzen Sie bei Bedarf Topflappen.
8. Zur Vermeidung von Feuergefahr im Inneren des Ofens:

a) Erhitzen Sie Ihre Speisen nicht zu lange. Gehen Sie besonders vorsichtig vor, wenn Plastik, Papier oder andere brennbare Materialien in den Mikrowellenofen gestellt werden.

b) Entfernen Sie Drahtklemmen von Plastiktüten, bevor Sie sie in den Ofen legen.

c) Wenn Materialien im Ofen anfangen zu brennen, lassen Sie die Ofentür geschlossen und schalten Sie den Ofen an der Steckdose oder am Sicherungskasten aus.

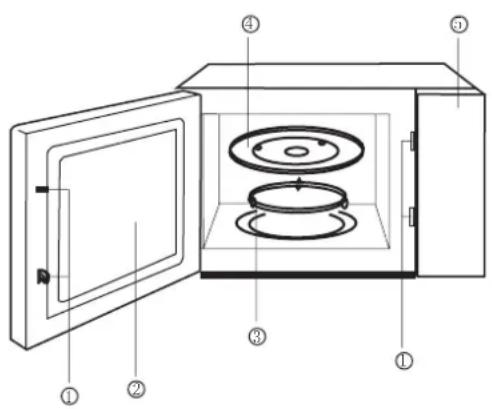

PRODUKTZEICHNUNG

1. Sicherheitsverriegelung der Ofentür
2. Sichtfenster
3. Rollenring
4. Glasdrehteller
5. Bedientafel

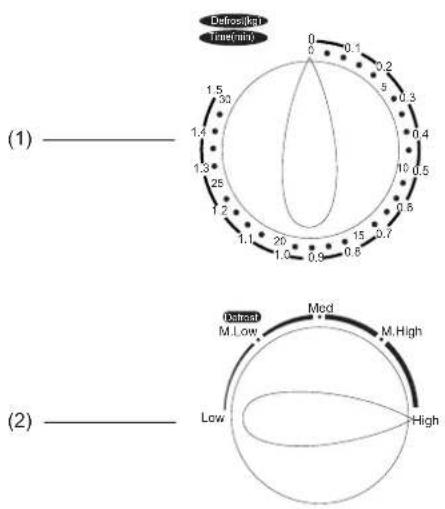

BEDIENTAFEL

1. 0-30-Minuten-Zeitschaltuhr

2. Leistungsstufe

Low: 17% Leistung

M. Low: 36% Leistung

Med: 55% Leistung

M. High: 77% Leistung

High: 100% Leistung

Defrost ( □): 36% Leistung

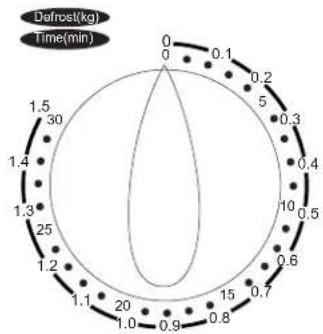

Bedienung

Einstellen des Garprogramms: Legen Sie die Lebensmittel auf den Glasdrehteller im Ofen und schließen Sie die Ofentür.

Drehen Sie den Leistungsregler auf die gewünschte Hitzestufe. Stellen Sie die benötigte Garzeit mithilfe der Zeitschaltuhr ein.

Der Ofen geht sofort an, nachdem der Zeitschalter eingestellt wird.

Wenn Sie weniger als 5 Minuten Garzeit benötigen, drehen Sie die Zeitschaltuhr über 5 Minuten hinaus und dann auf die gewünschte Garzeit.

Drehen Sie die Zeitschaltuhr immer zuerst ZURÜCK AUF NULL, wenn die Speisen aus dem Ofen entfernt werden sollen und die eingestellte Garzeit noch nicht erreicht wurde.

OFEN STOPPEN: Stellen Sie den Zeitschalter auf die Null-Position. Wenn die Ofentür, während des Garvorgangs geöffnet wird, wird der Mikrowellenofen automatisch ausgeschaltet. Der Garvorgang geht erst dann weiter, wenn die Tür wieder geschlossen wird. Wenn die verbleibende Garzeit nicht benötigt wird, drehen Sie die Zeitschaltuhr zurück auf Null, bevor Sie die Ofentür schließen.

RICHTIGE PFLEGE DER MIKROWELLE

1. Vergewissern Sie sich, dass der Strom abgeschaltet und Stecker vor der Reinigung herausgezogen wurde.
2. Halten Sie das Innere des Ofens sauber. Wenn Lebensmittel oder Flüssigkeiten an der Oberfläche den Ofeninneren haften, entfernen Sie sie mit einem feuchten Tuch.

Es wird empfohlen keine aggressiven Reinigungsmittel oder Scheuermittel zu verwenden.

1. Das Gehäuse des Geräts sollte nur mit einem feuchten Tuch gereinigt werden. Um Schäden an den Bauteilen des Geräts vorzubeugen, muss darauf geachtet werden, dass keine Flüssigkeiten durch die Ventilationsöffnungen gelangen.
2. Achten Sie darauf, dass die Bedientafel nicht nass wird.

Benutzen Sie zur Reinigung ein feuchtes Tuch. Benutzen Sie keine Reinigungsmittel, Scheuermittel oder Spray-Reiniger zur Reinigung der Bedientafel.

1. Entfernen Sie Kondenswasser im Bereich der Ofentür mit einem weichen Tuch. Kondenswasser kann entstehen, wenn der Mikrowellenofen bei hoher Luftfeuchtigkeit verwendet wird. Dies ist keine Funktionsstörung des Geräts.
2. Reinigen Sie in regelmäßigen Abständen die Glasschale des Geräts. Waschen Sie die Schale mit warmen Spülmittelwasser oder in einer Geschirrspülmaschine.
3. Der Rollenring und der Boden des Ofeninnenraums sollten ebenfalls in regelmäßigen Abständen gereinigt werden, um eine starke Lärmbildung zu vermeiden. Wischen Sie den Boden des Ofens mit etwas mildem Geschirrspülmittel, Wasser oder Fensterreiniger und trocknen Sie ihn ab. Der Rollenring kann mit Spülmittelwasser oder in einer Geschirrspülmaschine gereinigt werden. Nach mehrfacher Benutzung bilden sich auf dem Boden der Mikrowelle oder am den Rädern des Rollenrings Kochdämpfe. Wenn Sie den Rollenrings zur Reinigung herausnehmen, achten Sie bitte darauf, dass er an die richtige Position zurückgelegt wird.
4. Geruchsbildung kann mithilfe einer Tasse Wasser mit Zitronensaft und -schale einer Zitrone entfernt werden. Schalten Sie die Mikrowelle für 5 Minuten an und wischen Sie sie danach gründlich mit einem weichen Tuch aus.
5. Wenn die Ofenlampe ausgetauscht werden muss, wenden Sie sich bitte an Ihren Händler.

Sollten Sie irgendwann zu späterer Zeit dieses Produkt entsorgen wollen, beachten Sie bitte Folgendes: Elektroschrott sollte nicht mit dem Haushaltsmüll entsorgt werden. Bitte recyceln Sie ihn, sofern Ihnen entsprechende Möglichkeiten zur Verfügung stehen. Setzen Sie sich mit Ihren kommunalen Behörden oder Ihrem Einzelhändler in Verbindung und fragen Sie diese um Rat bezüglich der Wiederverwertung. (Elektro- und Elektronik-

Altgeräte-Richtlinie (WEEE))

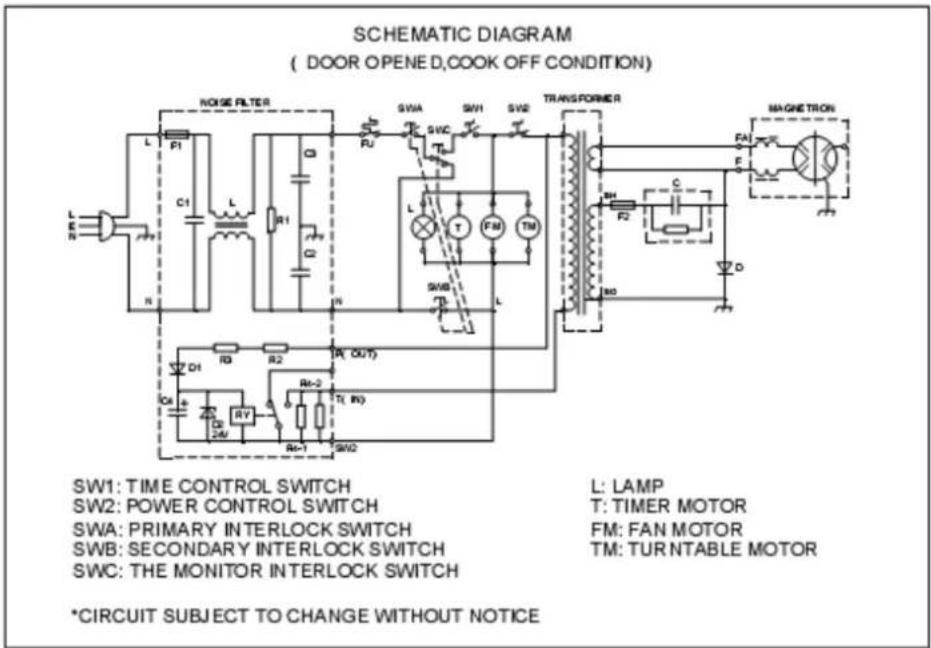

GERÄTEAUFBAU

(OFENTÜR GEÖFFNET, NICHT-BETRIEBSZUSTAND)

SCHEMATIC DIAGRAM ( DOOR OPENED,COOK OFF CONDITION ) NOISE FILTER SWA SW1 SW2 TRANSFORMER MAGNETRON FA1 F C R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12 R13 R14 R15 R16 R17 R18 R19 R20 R21 R22 R23 R24 R25 R26 R27 R28 R29 R30 R31 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49 R50 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 D14 D15 D16 D17 D18 D19 D20 D21 D22 D23 D24 D25 D26 D27 D28 D29 D30 D31 D32 D33 D34 D35 D36 D37 D38 D39 D40 D41 D42 D43 D44 D45 D46 D47 D48 D49 D50 D51 D52 D53 D54 D55 D56 D57 D58 D59 D60 L: LAMP T: TIMER MOTOR FM: FAN MOTOR TM: TURNTABLE MOTOR * CIRCUIT SUBJECT TO CHANGE WITHOUT NOTICE

SW1: ZEITSCHALTER

SW2: BETRIEBSART

SWA: PRIMÄRER SICHERHEITSSCHALTER

SWB: SEKUNDÄRER SICHERHEITSSCHALTER

SWC: MONITORSICHERHEITSSCHALTER

*ÄNDERUNGEN AM SCHALTKREIS VORBEHALTEN

L: LAMPE

T: ZEITSCHALTERMOTOR

FM: LÜFTERMOTOR

TM: DREHTELLERMOTOR
