GEBRUIKSAANWIJZING HCB 6535 SS TEKA
Lees voordat u uw oven voor het eerst gaat gebruiken aandachtig de bij uw oven meegeleverde installatie- en onderhoudsinstructies.
Afhankelijk van het model kunnen de bij uw oven gevoegde accessoires afwijken van de accessoires die in de afbeeldingen worden getoond.
Voordat u uw oven voor de eerste keer gebruikt, leest u aandachtig de installatie- en onderhoudsinstructies die bij de oven zijn geleverd.
Avaloya met de tijd kunnen de gegevens van dit product verschillen van die welke worden weergegeven.

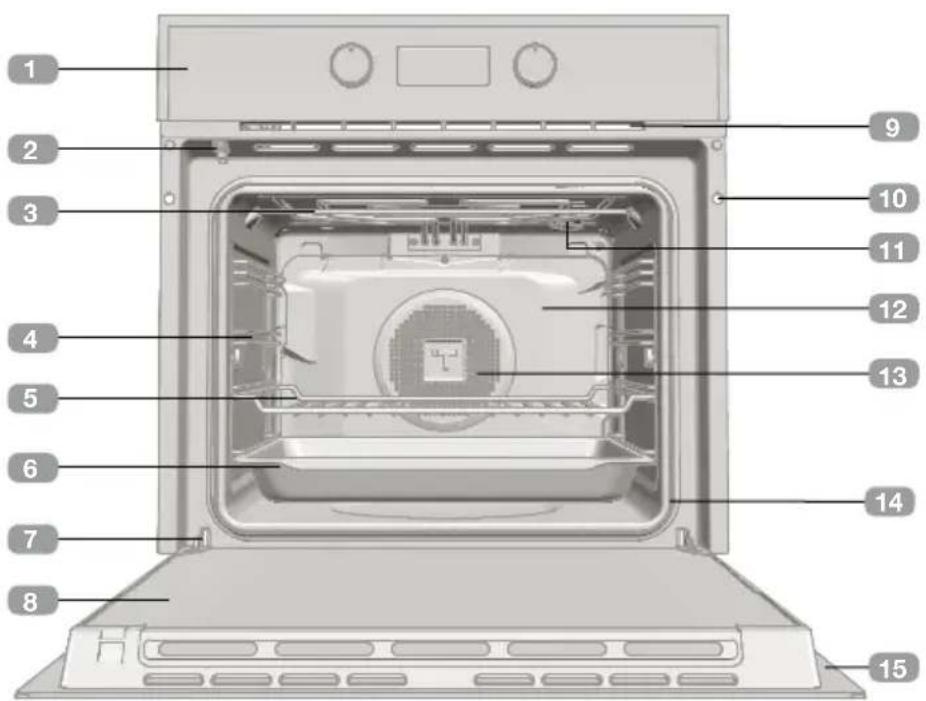

Beschrijving van de oven
Beschrijving van de oven
Bedieningspaneel 2 Deurvergrendeling (alleen voor modellen met pyrolyse) 3 Grillweerstand 4 Plaathouder (Afhankelijk van het model) 5 Braadrooster 6 Plaat 7 Scharnier 8 Binnenglas 9 Koelluchtuilaat 10 Bevestiging aan meubel 11 Lamp 12 Achterpaneel 13 Turbine 14 Overdichting 15 Deur
Bedieningspaneel
Modellen HSB E
1 Functieschakelaar. 2 Elektronische klok. 3 Temperatuurschakelaar.
4 Regelknoppen voor de kookzones. 5 Bedrijfsindicatie (kookzones).
Pyrolytische modellen HSB P, HCB P
1 Functieschakelaar. 2 Elektronische klok / Geselecteerde temperatuur. 3 Temperatuurschakelaar.
Symbolen van de functieschakelaar
Modellen HSB 630, HSB 635, HBB 635, HCB 6435
Modellen HSB 645, HSB 644, HSB 640, HSB 645 E
Functies van de oven
Kijk voor een beschrijving van het gebruik van alle functies in de bij uw oven meegeleverde bakgids.
UITSCHAKELING VAN DE OVEN
GRILL
ECO ECO
Beschrijving van de elektronische klok
1 TOETSEN
, 啊 : Hiermee kunnen de functies van de elektronische klok worden geprogrammeerd. : Bij modellen met elektronische temperatuurregeling dient deze toets te worden ingedrukt om tijdens het bakken de temperatuur te zien.
2 SYMBOLEN
Functies van de klok
KOOKWEKKER: Licht op als de kookwekkerfunctie van de klok wordt geselecteerd. Geeft een geluidssignaal na afloop van de ingestelde tijd. De oven gaat niet uit nadat de tijd is afgelopen. Deze functie kan ook gebruikt worden wanneer de oven niet in gebruik is.
Pijlen en -PROGRAMMERING: lichten op om aan te geven dat de oven is geprogrammeerd (duur, eind of totaal).
Baktijd: Om gedurende de ingestelde tijd te bakken. Daarna gaat de oven automatisch uit. Eindtijd van het bakproces: Om tot het ingestelde tijdstip te bakken. Daarna gaat de oven automatisch uit. Duur en einde van het bakproces: Om de baktijd en de eindtijd van het bakproces te programmeren. De oven gaat automatisch aan om te bakken gedurende ingestelde tijd (baktijd). Vervolgens gaat hij automatisch uit op het aangeduide tijdstip (eindtijd).
VERGRENDELING VAN DE KLOK: Geeft aan dat de touchtoetsen van de klok geblokkeerd zijn, zodat ze niet door kleine kinderen kunnen worden ingedrukt.
Andere functies
VERWARMING: Geeft aan dat de oven warmte aan het voedsel overbrengt.
HYDROCLEAN: Licht op tijdens de Teka Hydroclean® functie. PYROLYSE: Alleen voor modellen met pyrolyse. Licht op tijdens de pyrolysereinigingsfunctie. DEURVERGRENDELING: Alleen voor modellen met pyrolyse. Geeft aan dat de deur is vergrendeld. Dit kan handmatig of automatisch tijdens de pyrolysefunctie gebeuren.
LET OP
De gevoeligheid van de touchtoetsen past zich continu aan de omgevingsomstandigheden aan. Wanneer u de oven op het elektriciteitsnet aansluit, dient u erop te letten dat het oppervlak van het bedieningspaneel schoon en obstakelvrij is.
Als u de toetsen met uw vinger aanraakt maar de oven niet op juiste wijze reageert, koppel dan de oven van het elektriciteitsnet los en sluit hem na een tijdje opnieuw aan. Op deze manier worden de sensoren automatisch ingesteld en reageren ze opnieuw nadat ze met de vinger worden aangeraakt.
GELIJKZETTEN
Om de tijd van de ovenklok gelijk te zetten, moeten de functie- en temperatuurschakelaars zich in stand ° bevinden.
Wanneer u de oven inschakelt, ziet u dat op de klok de aanduiding 12:00 begint te knipperen.
Door of aan te raken kunt u eerst het uur en daarna de minuten gelijkzetten. Daarna hoort u 2 opeenvolgende pieptonen als bevestiging van de gekozen tijd.
Als u de tijd wilt wijzigen, druk dan op of ④ totdat de tijd knippert.
Druk in en volg de in het vorige punt beschreven stappen op.
OPMERKING
Uw klok heeft een nachtverlichtingsfunctie, zodat u de lichtsterkte van het scherm tussen 00:00 en 6:00 kunt verminderen.
LET OP
Bij een stroomonderbreking wordt de hele programmering van de elektronische klok gewist.
Draai vervolgens de functie- en temperatuurschakelaars in stand °
De aanduiding 12:00 verschijnt, waarna u de klok gelijk kunt zetten volgens de voornoemde aanwijzingen.
Als de ovendeur voor de stroomonderbreking vergrendeld was, gaat het vergrendelsymbool branden totdat de deur wordt ontgrendeld.
Dit kan enkele minuten duren, afhankelijk van de temperatuur van de oven. In deze periode kan de klok niet worden gelijkgezet.
Nadat de ovendeur is ontgrendeld, kunt u de klok gelijkzetten volgens de voornoemde aanwijzingen.
Bediening van de oven
HANDMATIGE WERKING
Nadat de klok is gelijkgezet, is uw oven klaar voor gebruik. Selecteer een temperatuur en bakfunctie.
Bij modellen met elektronische temperatuurregeling wordt de temperatuur op het scherm van de klok weergegeven als aan de keuzeknop wordt gedraaid.
Nadat de temperatuur is geselecteerd, gaat het scherm automatisch weer terug naar de klokweergave.
Druk, om tijdens het bakken de temperatuur te zien, op . Draai, om de temperatuur te wijzigen, aan de temperatuurkeuzeknop.
U zult merken dat het symbool ® tijdens het bakproces gaat branden om aan te geven dat warmte wordt overgebracht naar de etenswaren. Dit symbool gaat uit wanneer de geselecteerde temperatuur is bereikt.
Om de oven uit te zetten, de knop in stand o zetten.
Aan het begin van een bakproces geeft de oven aan hoe lang het bakken al aan de gang is.
WERKING VAN DE TIMING VAN DE OVEN
De kookwekker programmeren
- Druk op of totdat het symbool op het scherm gaat knipperen en druk op . Op het scherm verschijnt de aanduiding 00:00.
- Selecteer de tijd waarna de kookwekker moet afgaan door te drukken op of . Er klinken 2 pieptonen ter bevestiging en de aftelling vanaf de geselecteerde tijd wordt weergegeven. Het symbool verschijnt.
- Wanneer de tijd voorbij is, klinkt er 90 seconden lang een geluidssignaal en gaat het symbool snel knipperen.
OPMERKING
Met de kookwekkerfunctie gaat de oven na afloop van de geprogrammeerde tijd NIET UIT.
- Druk een willekeurige toets in om het geluidssignaal uit te schakelen. Op dat moment gaat het symbool uit.
Wilt u de tijd van de kookwekker veranderen, voer de voornoemde stappen dan opnieuw UIT. Als u de timer wilt gebruiken, verschijnt de resterende tijd die u kunt veranderen.
OPMERKING
Met de functie kookwekker wordt de resterende tijd permanent op het scherm weergegeven. Als deze functie is geprogrammeerd, kan noch de tijd noch de geprogrammeerde totale tijd op het scherm worden weergegeven.
De baktijd programmeren
- Druk op of totdat het symbool op het scherm gaat knipperen en druk dan op OK. Op het scherm verschijnt de aanduiding 00:00.
- Selecteer de tijd waarna de kookwekker moet afgaan door te drukken op of Er klinken
2 pieptonen ter bevestiging en de aftelling vanaf de geselecteerde tijd wordt weergegeven. Het symbool gaat traag knipperen.
- Selecteer een bakfunctie en -temperatuur d.m.v. de ovenknoppen.
- Wanneer de baktijd is verstreken, gaat de oven uit. Het alarm gaat af en het symbool gaat snel knipperen.
- Druk op een willekeurige toets om het geluidssignaal en het symbool uit te schakelen en zet de oven opnieuw aan.
- Zet de knoppen in stand 0 om de oven uit te zetten.
U kunt de resterende baktijd op elk moment wijzigen door op of te drukken totdat het symbool snel gaat knipperen. Druk vervolgens op OK om de tijd te wijzigen.
OPMERKING
Met de functie Baktijd worden de resterende tijd permanent op het scherm weergegeven. Als deze functie is geprogrammeerd kan de huidige tijd niet op het scherm worden weergegeven.
De eindtijd van het bakproces programmeren
- Druk op de touchtoets of totdat het symbool op het scherm gaat knipperen en druk dan op OK. Op het scherm verschijnt de huidige tijd.
- Selecteer de tijd waarna de kookwekker moet afgaan door te drukken op of . Er klinken 2 pieptonen ter bevestiging en de aftelling vanaf de geselecteerde tijd wordt weergegeven. Het symbool gaat langzaam knipperen.
- Selecteer een functie en een baktemperatuur.
- Wanneer de geprogrammeerde eindtijd is bereikt, gaat de oven uit. Het alarm gaat af en het symbool → gaat snel knipperen.
- Druk op een willekeurige sensor om het geluidssignaal en het symbool → uit te schakelen en zet de oven opnieuw aan.
- Zet de knoppen in stand 0 om de oven uit te zetten.
U kunt de resterende baktijd op elk moment wijzigen door op of te drukken totdat het symbool → snel gaat knipperen. Druk vervolgens op OK om de tijd te wijzigen.
De baktijd en eindtijd programmeren
- Druk op of totdat het symbool op het scherm gaat knipperen en druk op OK. Op het scherm verschijnt de aanduiding 00:00.
- Selecteer de duur van het bakproces door te drukken op of. Vervolgens hoort u twee pieptonen. De resterende baktijd wordt weergegeven op het scherm en het symbool |→| knippert traag.
- Druk op of totdat het symbool op het scherm gaat knipperen en druk op OK. Op het scherm verschijnt de geprogrammeerde eindtijd.
- Stel de eindtijd van het bakproces in door te
drukken op of. U hoort twee pieptonen, de huidige tijd wordt op het scherm weergegeven.
- Selecteer een bakfunctie en -temperatuur. De oven blijft uitgeschakeld en de symbolen |→| en →→ blijven branden. Uw oven is geprogrammeerd.
- Wanneer het bakproces moet beginnen, gaat de oven aan en wordt er gebakken tijdens de ingestelde tijd.
- Tijdens het bakproces wordt de resterende baktijd weergegeven en het symbool |→| gaat traag knipperen.
- Wanneer de geprogrammeerde eindtijd is bereikt, gaat de oven uit. Het alarm gaat af en het symbool |→| gaat traag knipperen.
- Druk op een willekeurige sensor om het geluidssignaal en het symbool uit te schakelen en zet de oven opnieuw aan.
- Zet de knoppen in stand 0 om de oven uit te zetten.
U kunt de resterende baktijd op elk moment wijzigen door op of te drukken totdat het symbool snel gaat knipperen. Druk vervolgens op OK om de tijd te wijzigen.
Veiligheidsfuncties
KINDERBEVEILIGING
Deze functie kan op elk moment tijdens het gebruik van de oven worden ingeschakeld.
Druk hiervoor een tijdje op de toets ① totdat u een pieptoon hoort en het symbool ② op het scherm verschijnt. De klok is vergrendeld.
Als de oven is uitgeschakeld en u zet de kinderbeveiliging aan, dan zal de oven niet werken ook al selecteert u een bakfunctie.
Als u deze functie aanzet terwijl de oven in werking
is, worden alleen de bediening van de elektronische klok vergrendeld.
Om de functie uit te schakelen dient u een tijdje op de toets OK te drukken totdat u een pieptoon hoort.
HANDMATIGE DEURVERGRENDELING
Alleen in ovens met pyrolyse.
Met deze functie kan de ovendeur worden vergrendeld.
IGRIJK
Deze functie kan alleen worden geselecteerd als de functieknop zich in de ruststand bevindt.
Nadat de deur is vergrendeld, kunt u gewoon beginnen met het bakproces.
Volg om de deurvergrendeling in- of uit te schakelen de volgende stappen:
- Druk op of totdat het symbool op het scherm gaat knipperen.
De huidige status van de deurvergrendeling wordt weergegeven: "On" als hij is ingeschakeld en "Off" als hij is uitgeschakeld.
- Druk op OK. Vervolgens hoort u een pieptoon en gaat de vergrendeling zich als hij op "Off" stond of open als hij op "On" stond.
Zorg er voordat u de vergrendeling inschakelt voor dat de ovendeur op juiste wijze is gesloten. Als de deur niet goed is gesloten, wordt hij niet vergrendeld en gaat er een alarm af.
In dat geval kunt u het alarm uitschakelen door een willekeurige toets van de klok aan te raken. Sluit de deur goed en schakel de beveiliging weer in volgens de aanwijzingen.
- Nadat de deur volledig is vergrendeld/ontgrendeld, verschijnt op het scherm de nieuwe status van de deurvergrendeling.
Indien de vergrendeling is ingeschakeld, gaat het symbool onafgebroken op het scherm branden.
Om de deur tijdens het bakproces te ontgrendelen, zet u de functiekeuzeknop in de ruststand en ontgrendel de deur volgens de aanwijzingen.
Zet na het ontgrendelen van de deur de functiekeuzeknop in de eerdere stand om verder te bakken.
Teka Hydroclean® functie
Met deze functie kunnen vet- en vuilresten die aan de ovenwanden zijn blijven kleven gemakkelijk worden schoongemaakt.
Laat vuil niet ophopen. Op die manier kan de oven gemakkelijker worden schoongemaakt. Maak de oven regelmatig schoon.
DE TEKA HYDROCLEAN® FUNCTIE PROGRAMMEREN
LET OP
Giet geen water in de warme oven. Dit kan het email van uw oven beschadigen.
Voer de cyclus altijd met afgekoelde oven UIT. Als u dit met een te warme oven doet, kan het resultaat minder goed zijn en kan bovendien het email worden beschadigd.
Verwijder eerst de platen en alle accessoires uit de oven, ook de steunen voor de bakplaten of de uitschuifbare rails.
Volg hiervoor de instructie in de installatie- en onderhoudshandleiding die bij uw oven wordt meegeleverd.
- Spreid, als de oven is afgekoeld, een doek uit op de ovenvloer.

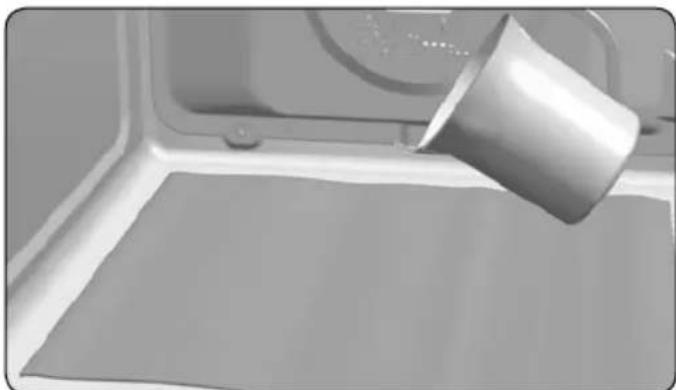

- Giet langzaam 200 ml water in de opening van de oven.
Doe voor een beter resultaat een lepeltje mild afwasmiddel in het glas water voordat u het over het keukendoekje uitgiet.
- Draai de functieschakelaar in stand.
- Vervolgens hoort u een geluidssignaal ter bevestiging van het feit dat de Teka Hydroclean® functie in werking is gesteld. Het symbool \(\boxed{0}\) gaat traag knipperen en op het scherm worden de resterende tijd voordat de functie is afgelopen weergegeven.
BELANGRIJK
De duur van deze functie kan niet gewijzigd worden. Draai de functiekeuzeknop in stand om de tijd eerder te beëindigen.
- Wanneer de eindtijd is bereikt, gaat de oven uit. Het alarm gaat af en het symbool knippert snel.
BELANGRIJK
Open de ovendeur pas als de Hydroclean® functie is afgelopen.
De afkoelfase is nodig voor de juiste werking van de Hydroclean® functie.
- Raak met uw vinger een willekeurige toets aan om het geluidssignaal en het symbool 0 uit te schakelen.
- Zet de functieschakelaar in stand o.
- De oven is maar om de vuilresten en het overtollige water met een keukendoekje te verwijderen.
De Hydroclean® functie wordt op lage temperatuur uitgevoerd. De afkoeltijden kunnen variëren naargelang de omgevingstemperatuur.
LET OP
Zorg ervoor dat de temperatuur veilig is voordat u de binnenwanden van de oven direct aanraakt.
Als het na de Hydroclean® functie nodig is om de oven nog grondiger schoon te maken, gebruik dan neutrale reinigingsmiddelen en niet-schurende sponzen.
Pyrolytische zelfreinigingsfunctie
Functie beschikbaar in de pyrolytische modellen HSB P.
LET OP
Lees voordat u de pyrolytische reinigingscyclus gaat uitvoeren aandachtig de veiligheidsinstructies die u aan het begin van de installatie- en onderhoudshandleiding vindt.
Lees voordat u de pyrolytische reinigingscyclus gaat uitvoeren aandachtig de veiligheidsinstructies die u aan het begin van de installatie- en onderhoudshandleiding vindt.
Met deze functie kunt u een pyrolytische reiniging uitvoeren. Door de hoge temperaturen die in de oven worden bereikt, ontstaat tijdens deze reinigingscyclus een carbonisatieproces
van de opgehoopte vetten.
Over het algemeen wordt aanbevolen om telkens na 4 à 5 bakprocessen een pyrolysereiniging uit te voeren en het programma te gebruiken dat geschikt is voor de hoeveelheid opgehoopt vuil in de oven. Hoe viezer de oven, hoe langer het programma moet duren.
Tijdens de pyrolysereiniging blijft de ovenverlichting uitgeschakeld.
DE PYROLYSEFUNCTIE PROGRAMMEREN
BELANGRIJK
Verwijder voor de pyrolyse alle accessoires en serviesgoed uit de oven, met inbegrip van de bakplaathouders en/of telescoopgeleiders. Volg hiervoor de instructies in de installatie- en onderhoudshandleiding die bij uw oven worden meegeleverd.
LET OP
Verwijder gelekt vocht of buitensporige vuilresten uit de oven, want deze kunnen tijdens het pyrolyseproces ontvlammen waardoor brandgevaar ontstaat.
LET OP
Zorg er voordat u de pyrolyse in werking stelt voor dat de ovendeur op juiste wijze is gesloten.
- Draai de functiekeuzeknop in de pyrolysestand:
- Na enkele seconden gaat op het scherm van de klok het symbool branden en wordt de aanduiding P2 (pyrolyseprogramma 2) weergegeven.
- Nu kunt u met de toetsen en het pyrolyseprogramma omzetten naar P1, P2 of P3:
p1: Milde pyrolyse. Duur 1 uur. p2: Normale pyrolyse. Duur 1 uur en 30 minuten.
p3: Intensieve pyrolyse. Duur 2 uur.
- Druk op OK nadat u het gewenste programma heeft geselecteerd. Onmiddellijk daarna worden de automatische deurvergrendeling ingeschakeld.
IET op
Als de deur niet goed is gesloten, wordt hij niet vergrendeld, gaat er een alarm af en begint de pyrolyse niet.
Als dit gebeurt, wordt het alarm uitgeschakeld door een willekeurige toets van de klok aan te raken. Doe de deur goed dicht, zet de functiekeuzeknop in stand en selecteer het pyrolyseprogramma opnieuw volgens de voornoemde aanwijzingen.
- Wanneer de deur is vergrendeld, gaat het symbool op het scherm van de klok branden en wordt de resterende tijd voordat de pyrolyse is beëindigd weergegeven.
BELANGRIJK
De oven is nu geprogrammeerd en voert een pyrolytische reinigingscyclus uit. Tijdens de uitvoering van deze cyclus kunt u geen enkele functie van de ovenklok selecteren, behalve de kinderbeveiliging.
Probeer de ovendeur niet te openen, want dat zou het reinigingsproces kunnen onderbreken.
- Als de pyrolytische zelfreiniging is afgerond, hoort u een geluidssignaal, gaat het symbool knipperen en verschijnt 00:00 op het scherm van de klok.
- Druk op een willekeurige toets van de klok om het alarm te stoppen.
- Zet de functieschakelaar in stand o.
- Het verwarmingsproces van de oven is voltooid, maar de oven is nog te warm en kan niet worden gebruikt.
Zolang de oven niet is afgekoeld, blijft de koeling werken en blijft het symbool branden.
BELANGRIJK
Door de hoge temperaturen in de oven kan de duur van het afkoelproces variëren afhankelijk van de omgevingstemperatuur.
- Zodra de oven afgekoeld is, gaat het symbool uit.
- Doe de ovendeur open en maak de binnenkant schoon met een vochtige doek om de tijdens de reinigingscyclus ontstane as te verwijderen. Moeilijk bereikbare delen van de oven dienen schoongemaakt te worden met een niet-metalen schuurspons.
- Vergeet niet de steunen en de accessoires weer te installeren zodra de oven schoon is.
- De oven is nu klaar om gebruikt te worden.
BELANGRIJK
Als u een incident opmerkt bij de programmering en de bediening van deze functie, raadpleeg dan de installatie- en onderhoudshandleiding die bij uw oven is geleverd.
ANNULEREN VAN DE PYROLYSE
De pyrolyse is een automatische functie en hoeft dan ook alleen maar d.m.v. de programmering van de klok in werking gesteld te worden. Als u een pyrolyse wilt onderbreken, worden de programma-instellingen van de oven gewist volgens de onderstaande aanwijzingen:
- Zet de functiekeuzeknop in stand 0.

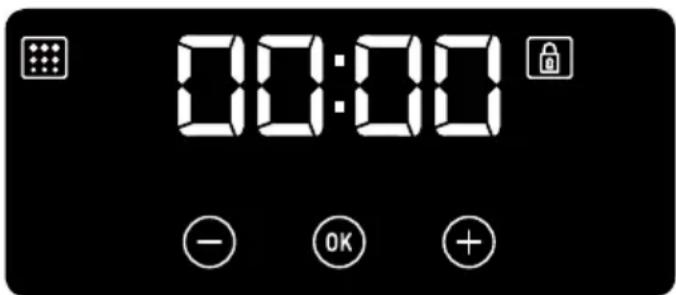

Op het scherm van de klok verschijnt
- Afhankelijk van de temperatuur in de oven kunnen er zich twee situaties voordoen:
a) Gevaarlijke temperatuur van de oven: in dit geval blijft de deur vergrendeld totdat de temperatuur veilige waarden heeft bereikt. b) Veilige temperatuur van de oven: als de temperatuur van de oven veilig is, wordt hij onmiddellijk ontgrendeld.
- Zodra de deur is ontgrendeld en geopend kan worden, wordt de tijd opnieuw op het scherm van de klok getoond.
