MANUAL DE USUARIO HCB 6535 SS TEKA
Por favor, antes de utilizar su horno por primera vez, lea atentamente las instrucciones de instalación y mantenimiento incluidas en su horno.
Dependiendo del modelo, los accesorios incluidos en su horno pueden variar respecto a los mostrados en las imágenes.
PORTUGUÉS
1 Frente de mandos 2 Bloqueo de puerta (solo para modelos pirolíticos) 3 Resistencia de grill 4 Soporte bandejas (dependiendo del modelo) 5 Parrilla 6 Bandeja 7 Bisagra 8 Cristal interior 9 Salida de aire de refrigeración 10 Fijación al mueble 11 Lámpara 12 Panel trasero 13 Turbina 14 Junta de horno 15 Puerta
Frontal de mandos
Modelos HSB E
1 Selector de sistemas. 2 Reloj electrónico. 3 Selector de temperaturas.
4 Mandos para el control de la encimera. 5 Piloto de conexión encimera. Indica que alguno de los fuegos eléctricos de la placa de encimera está conectado.
1 Selector de sistemas. 2 Reloj electrónico / Temperatura seleccionada. 3 Selector de temperaturas.
Símbolos del selector de sistemas
Modelos HSB 630, HSB 635, HBB 635, HCB 6435
Modelos HSB 645, HSB 644, HSB 640, HSB 645 E
Para una descripción de uso de cada uno de los sistemas, consulte la guía de cocinados incluida en su horno.
CONVENCIONAL CON TURBINA
O DESCONEXIÓN DEL HORNO
GRILL
SOLERA
MAXIGRILL CON TURBINA
ECO ECO
Descripción del reloj electrónico
TECLAS
⊙, 品: Permiten la programación de las funciones del reloj electrónico. • k: En modelos con regulación electrónica de temperatura, pulse esta tecla para ver la temperatura durante el cocinado.
2 SÍMBOLOS
Funciones del reloj
AVISADOR: Iluminado al seleccionar la función avisador del reloj. Genera una señal acústica al cabo del tiempo. El horno no se apagará cuando acabe el tiempo. Esta función también se puede utilizar cuando el horno esté cocinando.
I→I y -PROGRAMACIÓN: Iluminados para indicar que el horno está programado (duración, fin o total).
|→| Duración del Cocinado: Permite cocinar durante un tiempo seleccionado, a continuación el horno se apagará de forma automática. →I Hora de Finalización del Cocinado: Permite cocinar hasta una hora establecida, a continuación el horno se apagará de forma automática.
→ y → Duración y Fin del Cocinado:
Permite programar la duración y la hora de finalización del cocinado. El horno se pondrá en marcha de forma automática para cocinar durante el tiempo seleccionado (Duración) y se apagará de forma automática a la hora que le haya indicado (Fin del Cocinado).
BLOQUEO DE RELOJ: Indica que las teclas táctiles del reloj están bloqueadas, evitando la manipulación por parte de niños pequeños.
Otros sistemas
CALENTAMIENTO: Indica que el horno está transmitiendo calor al alimento.
HYDROCLEAN: Iluminado durante la función Teka Hydroclean. PIROLISIS: Solo para modelos pirolíticos. Iluminado durante la función de limpieza Pirólisis. BLOQUEO DE PUERTA: Sólo para modelos pirolíticos. Indica que la puerta se entrega bloqueada, bien por bloqueo manual o bien por bloqueo automático durante la función pirólisis.
ATENCIÓN
La sensibilidad de las teclas táctiles se adapta continuamente a las condiciones ambientales. Al conectar el horno a la red, tenga la precaución de que la superficie del frontal de mandos esté limpia y libre de cualquier obstáculo.
Si al tocar las teclas, el reloj no responde correctamente, entonces es necesario que desconecte el horno de la red eléctrica y tras un instante vuelva a conectarlo. De esta forma los sensores se habrán ajustado automáticamente y reaccionarán de nuevo al tocar con el dedo.
PUESTA EN HORA
Para poder poner en hora el horno, los mandos del selector de sistemas y temperatura deben estar en posición.
Al conectar su horno, observará que en el reloj aparece parpadeando la indicación 12:00.
Tocando ajustará las horas y cuando los minutos. Escuchará 2 beeps seguidos como confirmación de la hora elegida.
Si desea modificar la hora, toque ⊖ o ⊕ hasta que la hora aparezca parpadeando.
Toque OK y siga los pasos descritos en el punto anterior.
NOTA
Su reloj posee el modo de iluminación nocturna, de forma que disminuirá la intensidad de luz de la pantalla entre las 00:00 y las 6:00 horas.
ATENCIÓN
En caso de un corte de suministro eléctrico, se borrará toda la programación de su reloj electrónico.
Si esto ocurre, gire los mandos del selector de funciones y temperatura a la posición
Aparecerá la indicación 12:00 y a continuación puede poner el reloj en hora siguiendo las instrucciones anteriores.
Si el horno tenía la puerta bloqueada antes del corte de suministro, el símbolo de bloqueo se iluminará hasta que la puerta se desbloquee.
Esto puede durar varios minutos, dependiendo de la temperatura a la que se encuentre el horno, y durante este tiempo no podrá poner el reloj en hora.
Una vez desbloqueada la puerta, puede poner el reloj en hora siguiendo las instrucciones anteriores.
Manejo del horno
Tras poner el reloj en hora, su horno está listo para cocinar. Seleccione una función de cocinado y una temperatura.
En modelos con regulación electrónica de temperatura, al girar el selector, se muestra la temperatura en la pantalla del reloj.
Una vez seleccionada la temperatura, la pantalla volverá automáticamente a mostrar el reloj.
Para volver a ver la temperatura durante el cocinado, pulse la tecla OK y gire el mando selector de temperatura si desea modificarla.
Observará que el símbolo se ilumina durante el cocinado para indicar la transmisión de calor al alimento. Este símbolo se apaga cuando se alcanza la temperatura seleccionada.
Para apagar el horno, ponga los mandos en posición °
Cuando inicia un cocinado, su horno mostrará el tiempo que el horno lleva cocinando.
Programación del Avisador
- Toque o hasta que parpadee el símbolo en la pantalla y pulse. En la pantalla se verá la indicación 00:00.
- Seleccione el tiempo tras el cual desea que el reloj avise, tocando o. Sonarán 2 beeps seguidos como confirmación y se iniciará la cuenta atrás a partir del tiempo elegido. El símbolo parpadeará lentamente.
- Cuando finalice el tiempo, sonará una señal acústica durante 90 segundos y el símbolo (O) parpadeará rápidamente.
Con la función Avisador, al finalizar el tiempo programado el horno no se apagará.
- Toque cualquier tecla para detener la señal acústica, en ese momento el símbolo se apagará.
Si desea modificar el tiempo del avisador, realice los pasos anteriormente. Al acceder al temporizador, aparecerá el tiempo restante actual el cual podrá modificar.
Con la función Avisador, el tiempo restante se muestra en la pantalla de forma permanente. Con esta función programada, no es posible visualizar la hora ni el tiempo total de cocinado programado.
Programación de la Duración del Cocinado
- Toque o hasta que parpadee el símbolo → en la pantalla y pulse. En la pantalla se verá la indicación 00:00.
- Seleccione el tiempo tras el cual desea que el reloj avise, tocando ⊙ o +. Sonarán
2 beeps seguidos como confirmación y se mostrará la cuenta atrás a partir del tiempo elegido. El símbolo parpadeará lentamente. 3. Seleccione una función y una temperatura de cocinado mediante los mandos del horno. 4. Transcurrida la duración del cocinado, el horno se desconectará, sonará una señal acústica y el símbolo |→| parpadeará rápidamente. 5. Toque cualquier tecla para detener la señal acústica y apagar el símbolo |→|, encendiéndose el horno de nuevo. 6. Ponga los mandos en posición o para apagar el horno.
En cualquier momento usted puede modificar el tiempo restante de cocinado, tocando ⊙ o ⊕ hasta que el símbolo | parpadee rápidamente. A continuación toque OK para modificar el tiempo.
Con la función Duración de cocinado, el tiempo restante se muestra en la pantalla de forma permanente. Con esta función programada, no es posible visualizar la hora actual en la pantalla.
Programación de la Hora de Finalización del Cocinado
- Toque el touch o hasta que parpadee el símbolo → en la pantalla y pulse OK. En la pantalla se verá la hora actual.
- Seleccione el tiempo tras el cual el reloj avise, tocando o. Sonarán 2 beep seguidos como confirmación y se iniciará la cuenta atrás a partir del tiempo elegido. El símbolo → parpadeará lentamente.
- Seleccione una función y una temperatura de cocinado.
- Alcanzada la hora de finalización programada, el horno se desconectará, sonará una señal acústica y el símbolo →| parpadeará rápidamente.
- Toque para apagar la señal acústica y apagar el símbolo →, encendiéndose el horno de nuevo.
- Ponga los mandos en posición o para apagar el horno.
En cualquier momento usted puede modificar el tiempo restante de cocinado, tocando ⑦ o ④ hasta que el símbolo parpadee rápidamente. A continuación toque OK para modificar el tiempo.
Programación de la Duración y Fin del Cocinado
- Toque o hasta que parpadee el símbolo |→| en la pantalla y pulse OK. En la pantalla se verá la indicación 00:00.
- Seleccione la duración del cocinado, tocando ⊙ o +. Posteriormente sonarán 2 beep seguidos, se mostrará el tiempo restante de cocinado en la pantalla y el símbolo |→| parpadeará lentamente.
- Toque o hasta que parpadee el símbolo → en la pantalla y pulse OK. En la pantalla se verá la hora prevista de finalización.
- Ajuste la hora de finalización del cocinado, tocando o Posteriormente sonarán 2 beep seguidos, se mostrará la hora actual en la pantalla.
- Seleccione una función y una temperatura de cocinado. El horno permanecerá conectado y con los símbolos |→| y → luminados. Su hora está programada.
- Cuando se alcance la hora de comienzo del cocinado, el horno se pondrá en marcha y se realizará el cocinado durante el tiempo seleccionado.
- Durante el cocinado se mostrará el tiempo restante de cocinado y el símbolo |→| parpadeará lentamente.
- Alcanzada la hora de finalización que se había programado, el horno se desconectará, sonará una señal acústica y el símbolo |→| parpadeará rápidamente.
- Toque cualquier sensor para detener la señal acústica y apagar el símbolo |→|, encendiéndose el horno de nuevo.
- Ponga los mandos en posición para apagar el horno.
En cualquier momento usted puede modificar el tiempo restante de cocinado, tocando ⑦ o ④ hasta que el símbolo | parpadee rápidamente. A continuación toque ⑧ para modificar el tiempo.
Funciones de seguridad
BLOQUEO DE SEGURIDAD PARA NIÑOS
Esta función se puede seleccionar en cualquier momento durante el uso del horno.
Para activar la función, toque la tecla OK de forma prolongada hasta que escuche 1 beep sonoro y el símbolo aparezca en la pantalla. El reloj está bloqueado.
Si el horno está apagado y activa la seguridad niños, el horno no cocinará aunque seleccione una función de cocinado.
Si mientras cocina con el horno, activa esta función, sólo bloqueará la manipulación del reloj electrónico.
Para desactivar la función, toque la tecla OK de forma prolongada hasta que escuche 1 beep sonoro.
BLOQUEO MANUAL DE PUERTA
Disponible sólo en modelos pirolíticos.
Esta función permite bloquear la puerta del horno.
Esta función solo será seleccionable cuando el horno se oculta con el mando de funciones en la posición de reposo 0.
Una vez bloqueada la puerta, usted podrá comenzar el cocinado normalmente.
Para activar/desactivar el bloqueo de puerta, siga estos pasos:
- Toque hasta que parpadee el símbolo en la pantalla.
Se mostrará el estado actual del bloqueo de puerta: "On" si está activo y "Off" si está desactivado.
- Toque OK. A continuación oirá un pitido y el bloqueo comenzará a cerrarse si está "Off" y a abrirse si está "On".
ATENCIÓN
Antes de activar el bloqueo, asegúrese de que la puerta del horno está correctamente cerrada. Si la puerta no está bien cerrada, no se bloqueará y sonará una alarma.
Si esto ocurre, apague la alarma tocando cualquier tecla del reloj, cierre bien la puerta y vuelva a activar el bloqueo siguiendo las instrucciones anteriores.
- Una vez que la puerta se haya bloqueado/desbloqueado por completo, en la pantalla se mostrará el nuevo estado del bloqueo de puerta.
En el caso de que el bloqueo esté activo, el símbolo se iluminará fijo en la pantalla.
IMPORTANTE
Para desbloquear la puerta durante el cocinado, ponga el selector de funciones en posición de reposo y desbloquee la puerta siguiendo las instrucciones anteriores.
Una vez desbloqueada la puerta, lleve el selector de funciones a la posición en que estaba para continuar cocinando.
Función Teka Hydroclean®
Esta función facilita la limpieza de la grasa y los restos de suciedad que hayan quedado adheridos en las paredes del horno.
Para una mayor calidad de limpieza, evite que se acumule la suciedad. Limpie el horno con frecuencia.
No vierta agua en el interior del horno caliente, puede dañar el esmalte de su horno.
Realice siempre el ciclo con el horno frío. Si lo hace con el horno demasiado caliente, el resultado puede verse afectado además de dañar el esmalte.
Retire previamente las bandejas y todos los accesorios del interior del horno, incluidos los soportes para bandejas o guías telescópicas.
Siga para ello las instrucciones que aparecen en el libro de instalación y mantenimiento que se entrega con su horno.

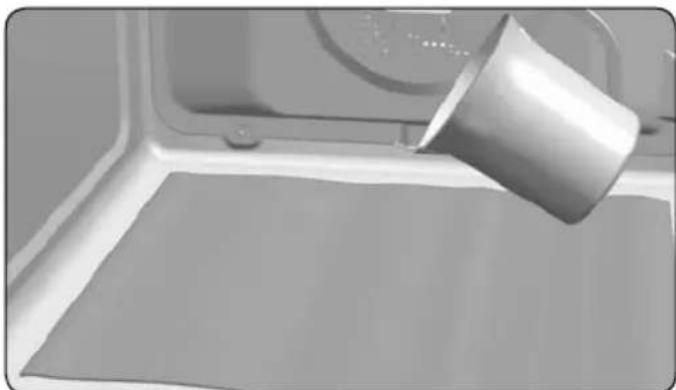

- Con el horno frío, coloque una bayeta extendida sobre el suelo del horno.
- Vierta lentamente 200 ml de agua en la parte inferior de la cavidad del horno.
Para un mejor resultado añada una cucharadita de detergente suave para vajilla en el vaso de agua antes de verterlo sobre la bayeta.
- Gire el selector de funciones a la posición 0.
- A continuación se oirá una señal sonora como confirmación de que la función Teka Hydroclean se ha puesto en marcha, el símbolo 0 parpadeará lentamente y en la pantalla se visualizará el tiempo restante para que finalice la función.
IMPORTANTE
La duración de esta función no se puede modificar. Para finalizar antes de tiempo, gire el selector de sistemas a la posición 0.
- Alcanzada la hora de finalización, el horno se desconectará, sonará una señal acústica y el símbolo l parpadeará rápidamente.
IMPORTANTE
No abra la puerta del horno hasta que no finalice la referencia Hydroclean.
La fase de enfriamiento es necesaria para el correcto funcionamiento de la función.
- Toque con el dedo cualquier tecla para detener la señal acústica y apagar el símbolo 0 .
- Ponga el selector de sistemas en posición 0.
- El horno está listo para quitar los restos de suciedad y agua sobrante con la bayeta.
La función Hydroclean® se realiza a baja temperatura. No obstante, los tiempos de enfriamiento pueden variar según la temperatura ambiente.
ATENCIÓN
Asegúrese antes de tocar directamente la superficie interior del horno, de que la temperatura es adecuada.
Si tras realizar la función Hydroclean® requiere de una limpieza con más profundidad, utilice detergentes neutros y esponjas no abrasivas.
Función de autolimpieza por pirólisis
Función disponible en los modelos pirolíticos HSB P.
ATENCIÓN
Antes de realizar el ciclo de limpieza por pirólisis, lea atentamente las instrucciones de
seguridad que encontrará al inicio del libro de Instalación y Mantenimiento.
Esta función le permite realizar un ciclo de limpieza por pirólisis, durante el cual, debido a las altas temperaturas que se alcanzan en el inte
rior del horno se produce un proceso de carbonización de las grasas acumuladas.
En general, se recomienda realizar una pirólisis cada 4-5 cocinados y utilizar el programa más adecuado al nivel de suciedad de su horno. A mayor suciedad, elija un programa de mayor duración.
Durante la pirólisis la iluminación interior del horno permanecerá apagada.
PROGRAMAR LA FUNCIÓN PIRÓLISIS
IMPORTANTE
Antes de realizar la pirólisis es imprescindible retirar todos los accesorios y vajilla del horno, incluyendo los soportes de bandejas y/o guías telescópicas. Siga para ello las instrucciones que aparecen en el libro de instalación y mantenimiento que se entrega con su horno.
ATENCIÓN
Retire del interior cualquier derrame o resto excesivo de suciedad, ya que durante la pirólisis podrían inflamarse corriendo peligro de incendio.
ATENCIÓN
Antes de poner en marcha la pirólisis, asegúrese de que la puerta del horno está correctamente cerrada.
- Gire el mando selector de funciones de cocinado a la posición Pirólisis:
- Tras unos instantes, en la pantalla del reloj se iluminará el símbolo y se leerá la indicación P2 (programa 2 de pirólisis).
- En ese instante puede modificar el programa de pirólisis a P1, P2, P3 con las teclas ⊖ o ①. p1: Pirólisis suave. Duración 1 hora.
p2: Pirólisis normal. Duración 1 hora y 30 min. p3: Pirólisis intensiva. Duración 2 horas.
- Una vez seleccionado el programa deseado, pulse OK. Inmediatamente después, se activará el bloqueo automático de puerta.
Si la puerta no está bien cerrada, no se bloqueará, sonará una alarma y la pirólisis no comenzará.
Si esto ocurre, apague la alarma tocando cualquier tecla del reloj, cierre bien la puerta, ponga el mando del selector de funciones en posición ⊙ y vuelva a seleccionar el programa de pirólisis siguiendo las instrucciones anteriores.
- Cuando la puerta está bloqueada, se iluminará el símbolo en la pantalla del reloj y se mostrará el tiempo restante para la finalización de la pirólisis.
IMPORTANTE
Llegado a este punto, el horno está programado y realizando el ciclo de limpieza pirolítica. Durante la realización de este ciclo, no intente seleccionar ninguna de las funciones del reloj del horno, salvo la función seguridad de niños.
Tampoco intente abrir la puerta del horno ya que podría interrumpir el proceso de limpieza.
- Cuando finaliza la limpieza pirolítica, escuchará una señal acústica, el símbolo parpadeará y verá 0:00 en la pantalla del reloj.
- Pulse cualquier tecla del reloj para detener la señal acústica.
- Ponga el selector de sistemas en posición o.
- El proceso de calentamiento del horno ha finalizado, sin embargo el horno está excesivamente caliente y no puede ser utilizado.
Hasta que el horno no se enfríe, la refrigeración continúa funcionando y el símbolo permanece iluminado.
IMPORTANTE
Debido a las altas temperaturas en el interior del horno, el tiempo de enfriamiento puede variar en función de la temperatura ambiente.
- Una vez que su horno se haya enfriado, el símbolo se apagará.
- Abra la puerta del horno y pase un paño húmedo por el interior de la cavidad, retirando la ceniza producida durante el ciclo de limpieza. En zonas de difícil acceso del interior del horno, será necesario limpiar con algún estropajo de fibra no metálica.
- Una vez limpio el interior del horno, no olvide instalar de nuevo los soportes y sus accesorios.
- El horno ya está preparado para un nuevo cocinado.
IMPORTANTE
Si detecta alguna incidencia en la programación y manejo de esta referencia, consulte la guía de instalación y mantenimiento incluida en su horno.

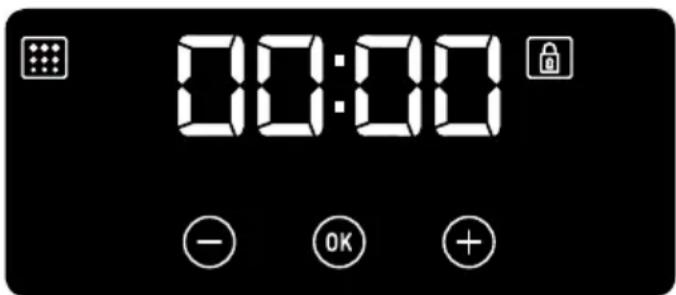

CANCELACIÓN DE LA PIROLISIS
La pirólisis es una función automática y como tal, sólo puede cancelarse mediante la programación del reloj. Para cancelar una pirólisis en curso, es necesario desprogramar el horno, siguiendo estas instrucciones:
- Ponga en posición o el mando selector de funciones.
En la pantalla del reloj se...
- En función de la temperatura del interior del horno pueda darse estas dos situaciones:
a) Temperatura del interior peligrosa: En este caso, la puerta permanecerá bloqueada hasta que la temperatura llegue a valores seguros. b) Temperatura del interior segura: Si la temperatura del interior del horno es segura, el desbloqueo se realizará inmediatamente.
- Una vez que la puerta está desbloqueada y pueda abrirse, se ajustará de nuevo la hora en la pantalla del reloj.

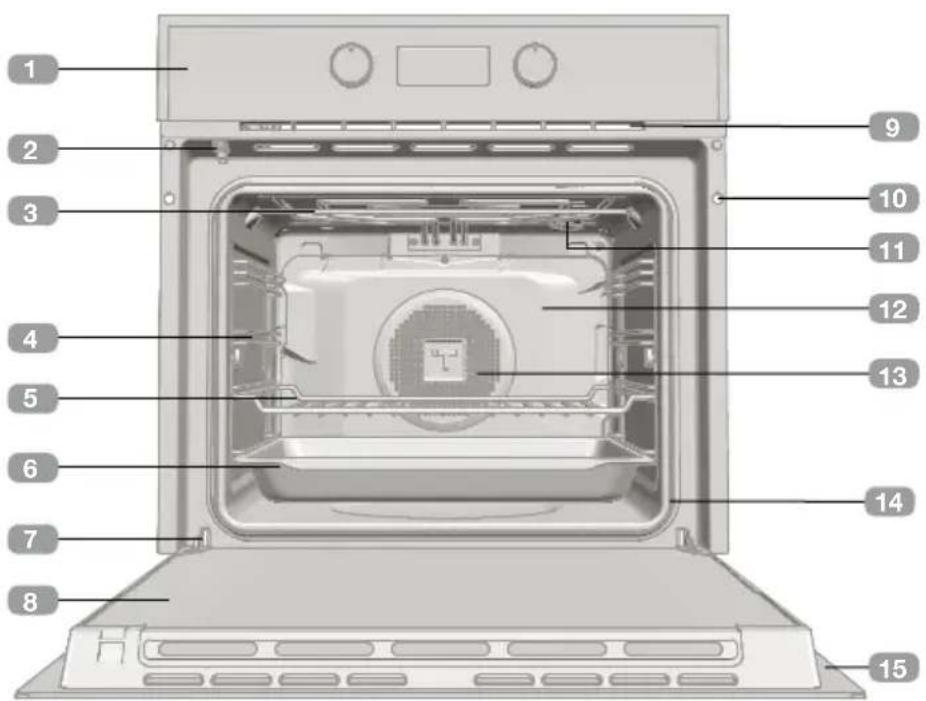

Descripción del horno
1 Selector de funciones. 2 Reloj electrónico / Temperatura selección. 3 Selector de temperatura.
