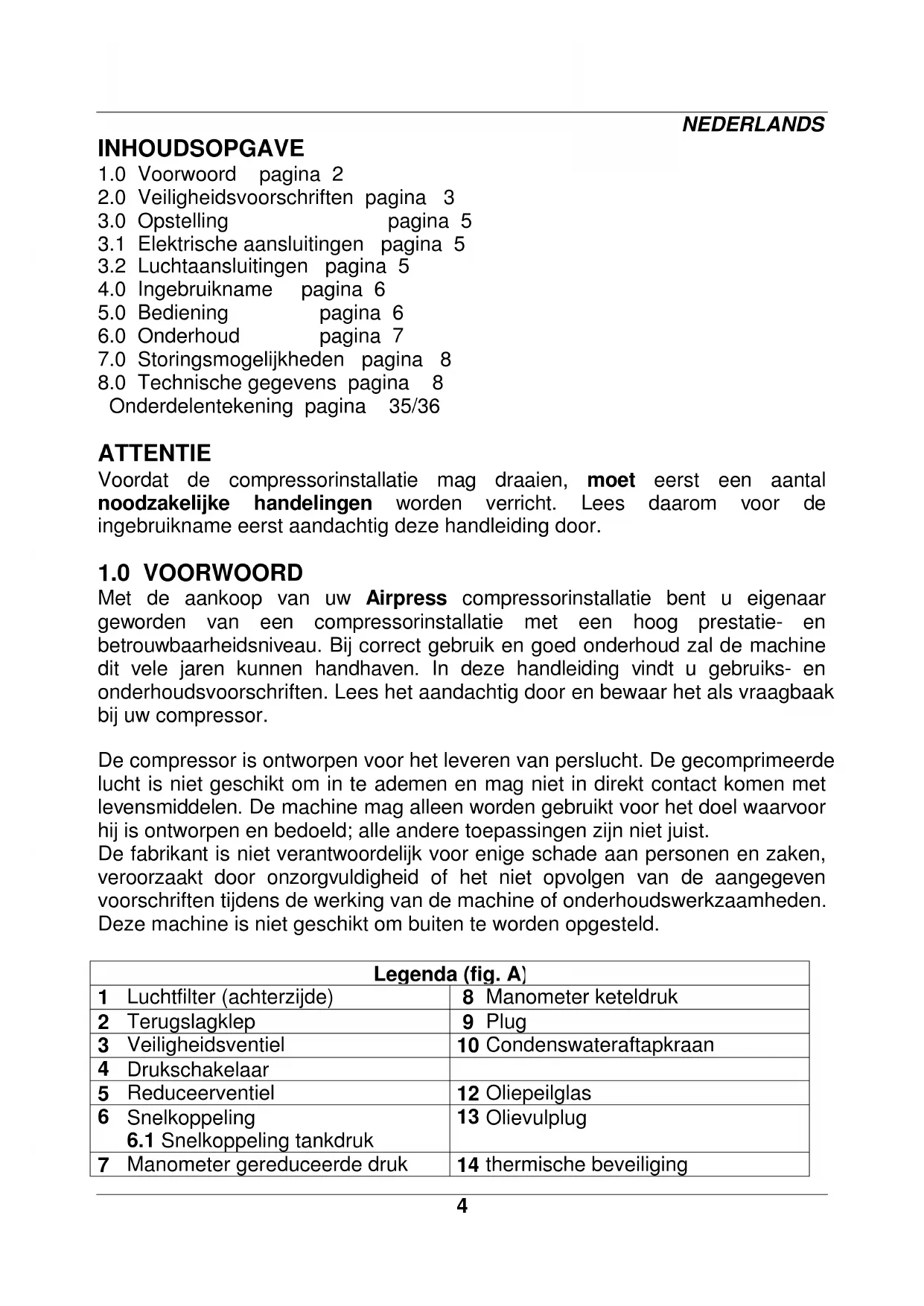

GEBRUIKSAANWIJZING HL 425100V Airpress

2.0 Veiligheidsvoorschriften pagina 3

3.0 Opstelling pagina 5

3.1 Elektrische aansluitingen pagina 5

3.2 Luchtaansluitingen pagina 5

6.0 Onderhoud pagina 7

7.0 Storingsmogelijkheden pagina 8

8.0 Technische gegevens pagina 8

Onderdelentekening pagina 35/36 ATTENTIE Voordat de compressorinstallatie mag draaien, moet eerst een aantal noodzakelijke handelingen worden verricht. Lees daarom voor de ingebruikname eerst aandachtig deze handleiding door.

Met de aankoop van uw Airpress compressorinstallatie bent u eigenaar geworden van een compressorinstallatie met een hoog prestatie- en betrouwbaarheidsniveau. Bij correct gebruik en goed onderhoud zal de machine dit vele jaren kunnen handhaven. In deze handleiding vindt u gebruiks- en onderhoudsvoorschriften. Lees het aandachtig door en bewaar het als vraagbaak bij uw compressor. De compressor is ontworpen voor het leveren van perslucht. De gecomprimeerde lucht is niet geschikt om in te ademen en mag niet in direkt contact komen met levensmiddelen. De machine mag alleen worden gebruikt voor het doel waarvoor hij is ontworpen en bedoeld; alle andere toepassingen zijn niet juist. De fabrikant is niet verantwoordelijk voor enige schade aan personen en zaken, veroorzaakt door onzorgvuldigheid of het niet opvolgen van de aangegeven voorschriften tijdens de werking van de machine of onderhoudswerkzaamheden. Deze machine is niet geschikt om buiten te worden opgesteld. Legenda (fig. A)

Luchtfilter (achterzijde)

Manometer gereduceerde druk

Attentie: lees onderstaande veiligheidsvoorschriften voor ingebruikname aandachtig door.

• Let erop dat anderen, die de compressor gebruiken, deze handleiding aandachtig hebben doorgelezen en de nodige voorzorgsmaatregelen hebben genomen.

• Het apparaat mag alleen door volwassen personen worden bediend.

• Houd kinderen en bezoekers uit de buurt van de compressor tijdens gebruik.

• Wees voorzichtig bij het gebruik van perslucht. Richt de luchtstroom nooit op mensen of dieren. Gebruik de perslucht niet om kleding schoon te maken.

• Perslucht is niet geschikt om in te ademen.

• Draag geen wijde, loshangende kleding die in de bewegende delen vast kan komen te zitten. Draag tijdens gebruik bij voorkeur een veiligheidsbril, veiligheidsschoenen of schoenen met profielzolen en bedek lang haar met een haarnet om te voorkomen dat het haar in de machine vast komt te zitten.

• Gebruik de compressor uitsluitend in een droge, goed geventileerde omgeving en stel de machine niet bloot aan regen.

• Plaats de compressor op een voldoende draagkrachtige, vlakke vloer, zodat alle daartoe bestemde punten ook werkelijk dragen. Eventueel kan ter vermindering van trillingen, de machine op trillingdempers worden geplaatst.

• Deze compressor is niet geschikt voor continugebruik. De pomp moet tussendoor voldoende tijd krijgen om af te koelen. De machine heeft een inschakelduur van 30% per 60 minuten (S3)

• Zorg voor een goede verlichting in de werkruimte.

• Gebruik het apparaat niet in een omgeving waar gas, benzine of andere ontvlambare stoffen aanwezig zijn.

• Overschrijd de maximum werkdruk niet en gebruik de machine uitsluitend bij een omgevingstemperatuur tussen +5ºC en +40ºC.

• Het is niet toegestaan om de beschermings- en veiligheidsinstrumenten te verwijderen of de instellingen te wijzigen.

• De werkende onderdelen van de machine kunnen tijdens gebruik heet worden. Laat de compressor na gebruik afkoelen.

• Na elk gebruik dient de tank te worden ontlucht en het condenswater dat zich in de tank heeft verzameld te worden afgetapt.

• Controleer of de elektrische installatie goed gezekerd is en of deze overeenkomt met het vermogen, het voltage en de frequentie van de motor. Controleer of de elektrische installatie geaard is en of er een aardlekschakelaar in de meterkast zit.

• Gebruik verlengkabels van voldoende capaciteit en vermijd het gebruik van onvoldoende geïsoleerde aansluitingen (zie ook 3.1)

• Open nooit de schakelkast op de motor: alleen een erkende vakman mag deze openmaken.

• De machine en de kabel mogen nooit met water in contact komen.6

• Wees voorzichtig met de stroomkabel. Trek niet aan de stroomkabel om de machine te verplaatsen of de stekker uit het stopcontact te halen. Houd de kabel uit de buurt van buitengewone hitte, olie en scherpe objecten.

• Trek altijd de stekker uit het stopcontact indien: - u even weg moet - de machine niet wordt gebruikt - u onderhoudswerkzaamheden gaat uitvoeren - u hulpstukken gaat omwisselen - u de machine wilt verplaatsen Laat de compressor nooit onbeheerd lopen!

• WAARSCHUWING: de waarschuwingen, veiligheidsvoorschriften en aan- wijzingen in deze handleiding kunnen niet alle mogelijke omstandigheden en situaties omvatten. De gebruiker dient te begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker zelf moeten worden ingevuld.

• Laat alleen personen die door het lezen van deze gebruiksaanwijzing op de hoogte zijn van het gebruik van deze compressor, er gebruik van maken. Onoordeelkundig gebruik is gevaarlijk. Waarschuwingstekens De stickers op de compressorunit maken deel uit van de machine; zij zijn aangebracht voor de veiligheid en mogen niet worden verwijderd of beschadigd. Zie uitleg pagina 34.7

Plaats de compressor op een voldoende draagkrachtige, vlakke vloer, zodat alle daartoe bestemde punten ook werkelijk dragen. Eventueel kan ter vermindering van trillingen, de machine op trillingdempers worden geplaatst. De compressor dient in een goed geventileerde en zoveel mogelijk stofvrije ruimte te worden opgesteld. Plaats de machine nooit in een ruimte waar gespoten wordt. Goede ventilatie is nodig voor de afvoer van koellucht. Let erop dat de condenswateraftapkraan (10) en de olie-aftapplug (11) goed bereikbaar blijven, evenals de olievulplug (13). Aanbevolen wordt een ruimte van minimaal 30 centimeter rondom de machine vrij te laten voor ventilatie en onderhoudswerk- zaamheden. In het algemeen geldt dat onvoldoende luchtaanvoer, een te hoge temperatuur en vervuiling van het luchtfilter het rendement van de compressor aanzienlijk verlagen.

In de fabriek is de machine al geheel van bedrading voorzien. De compressor moet echter nog aan uw elektrisch net worden aangesloten. Dit dient te geschieden op een aparte groep. Let erop dat het voltage en het ampèrage van uw elektrische installatie overeenkomt met dat van de motor. Ook de diameter van de gebruikte kabels is hierbij van belang. Gebruik kabels van tenminste 2,5

en maximaal 10 m. N.B. Lees voor u de machine inschakelt eerst de hoofdstukken 3.2 en 4.0.

Gebruik voor de aansluiting van de compressor op het luchtleidingnet een flexibele slang om trillingen van de machine te isoleren. Koppeling nr. 6 is een universele Orion/Airpress snelkoppeling.8

1. Controleer of rekening is gehouden met de onder "Opstelling" gegeven

2. De compressor is voor aflevering meestal niet gevuld met olie. Vul bij met

ongeveer 0,5 liter compressorolie tot aan de rode cirkel op het oliepeilglas (12).

3. Monteer de luchtfilters (1) in de cilinderkoppen (verwijder daarvoor eerst de

4. Monteer de olievulplug (13) op het carterdeksel (verwijder daarvoor eerst de

5. Vermijd verlengsnoeren. Is dit niet mogelijk, gebruik dan snoeren van voldoen-

de capaciteit en rol ze geheel af. Tabel verlengsnoeren:

• Schakel met de handbediening van de drukschakelaar (4) de compressor in (knop uittrekken).

• De compressor zal nu gaan draaien, tenzij de ketel nog op druk staat (zie manometer nr. 8).

• Schakel de machine tijdens het draaien uitsluitend uit door de knop in te drukken op de automatische drukschakelaar (4). Hierdoor wordt de persleiding ontlucht en kan de compressor weer onbelast aanlopen.

1. De automatisch werkende compressor zal bij een keteldruk (8) van 8 bar

stoppen. Wanneer weer lucht gebruikt wordt en de druk in de tank daalt tot 6 bar, zal de compressor opnieuw gaan draaien.

2. De meeste persluchtwerktuigen zijn berekend op een werkdruk van ongeveer

6 bar. Voor sommige toepassingen ligt deze druk nog lager. Om de juiste druk in te kunnen stellen is de compressor voorzien van een reduceerventiel (5). Dit ventiel kan de druk aan koppeling (6) instellen onafhankelijk van de ketel- druk.

3. De instelling van het reduceerventiel gaat als volgt: draai de knop om de juiste

druk in te stellen (linksom geeft een lagere druk, rechtsom een hogere). De ingestelde druk is af te lezen op manometer (7).

4. Aan de tank zijn twee extra pluggen aangebracht (9) die gebruikt kunnen

worden om een extra aftappunt te maken.

5. Er zijn 2 snelkoppelingen gemonteerd:9

no. 6 = gereduceerde druk no. 6.1= keteldruk

Voordat men met zijn werkzaamheden aan de machine mag beginnen, moet eerst de stroom worden uitgeschakeld (let erop dat deze niet per ongeluk weer kan worden ingeschakeld) en moet de ketel ontlucht worden d.m.v. het openen van de condenswateraftapkraan (10). Het onderhoud aan de machine betreft de volgende punten:

1. Na de eerste 50 bedrijfsuren en daarna iedere 250 bedrijfsuren dient de olie te

worden afgetapt en ververst. Draai hiertoe de aftapplug (11) eruit en verwijder de vuldop (13). Vang de afgewerkte olie op. Als geen olie meer uitloopt, de aftapplug (11) weer indraaien en olie bijvullen (+/- 0,5 liter). Het juiste oliepeil ligt op de rode cirkel op het oliepeilglas (12). Afgewerkte olie afvoeren volgens de voorschriften!

2. Tap regelmatig het condenswater af. Door afkoeling van warme lucht in de

tank verzamelt zich daar condensvocht. Dit kan worden afgetapt met de aftapkraan (10) aan de onderzijde van de tank. Aftappen kan het beste onder druk geschieden. Het condensaat afvoeren volgens de voorschriften (dus niet in het riool!). U kunt ook een condensaatreiniger plaatsen.

3. Het oliepeil moet regelmatig worden gecontroleerd.

Vul zonodig bij met compressorolie, bestelnr. 12491 (0,6 l l) of bestelnr. 12492 (1 l). Dagelijkse controle kan veel narigheid voorkomen! Altijd dezelfde olie gebruiken als die in de machine zit; verschillende minerale oliën mogen beslist niet worden gemixt!

4. Regelmatig dient het luchtfilterelement (1) te worden schoongeblazen of

vervangen. Verwijder daartoe het plastic filterhuis en neem het element uit. Stof kan met een blaaspistool uit het filter worden verwijderd. Hardnekkig vuil als bijvoorbeeld verfnevel noopt tot vervanging. De frequentie van schoonmaken is afhankelijk van de mate van vervuiling van de lucht in de werkomgeving van de compressor. Schone lucht is daarom erg belangrijk. N.B. Bedenk dat regelmatig onderhoud het rendement van uw machine ten goede komt en het behoud van uw machine is!10

ONDERHOUDSTABEL werkzaamheden dagelijks wekelijks

1 Compressor doet niets bij inschakelen drukschakelaar:

• netzekering defect - vernieuwen

• tank is op druk - ontlasten

• motor defect - repareren of vernieuwen

• drukschakelaar defect - repareren of vernieuwen (nr. 4)

• thermisch uitgevallen - beveiliging resetten 2 Compressor valt steeds thermisch uit:

• fase uitgevallen - netzekering vernieuwen

• draad los - opsporen en verhelpen

• drukschakelaar ontlast persleiding niet - afblaasventiel repareren/vervangen

• onderspanning - verlengsnoeren verwijderen/ verzwaren

• overbelasting - minder belasten 3 Compressor blijft afblazen:

• terugslagklep defect - repareren of vernieuwen (nr. 2) 4 Te weinig luchtopbrengst:

• luchtfilter vervuild - reinigen of vernieuwen (nr. 1)

• kleppen defect - vernieuwen 5 Veiligheidsventiel lekt:

• druk te hoog - drukschakelaar bijstellen (nr. 4)

• veiligheidsventiel defect - vernieuwen (nr. 3)11

Aantal cilinders 2 Aantal trappen 1 Motorvermogen 3 pk/2,2 kW Voltage 230 V/50 Hz Inhoud persluchttank 24 / 50 / 100 liter Inhoud olietank 0,5 liter Inschakeldruk 6 bar Maximale druk 8 bar Geluidsniveau op 7 m 76 dB(A) Aanzuigcapaciteit 392 l/min. Afzekeren met 16 amp. Inschakelduur 30% per 60 minuten (S3) Modelwijzigingen voorbehouden. Alle compressoren zijn voorzien van Euro-Norm (CE-keur).12 DEUTSCH INHALTSANGABE

Pas op voor hete delen Heisse Teile Beware of hot parts Faites attention aux pièces chaudes
