GEBRUIKSAANWIJZING PRO 4 Deluxe Jamie Oliver

Lees deze instructies aandachtig door en zorg ervoor dat uw barbecue is geïnstalleerd en gemonteerd en dat er onderhoud en servicebeurten aan worden uitgevoerd, in overeenstemming met deze instructies. Niet opvolgen van deze instructies kan leiden tot ernstig lichamelijk letsel en / of materiële schade. Als u vragen heeft over montage of werking van de barbecue, neemt u contact op met uw dealer, uw gasleverancier, de fabrikant, de agent of kijkt u op www.jamieoliverbbq. com voor ondersteuning. Opmerkingen voor de gebruiker:

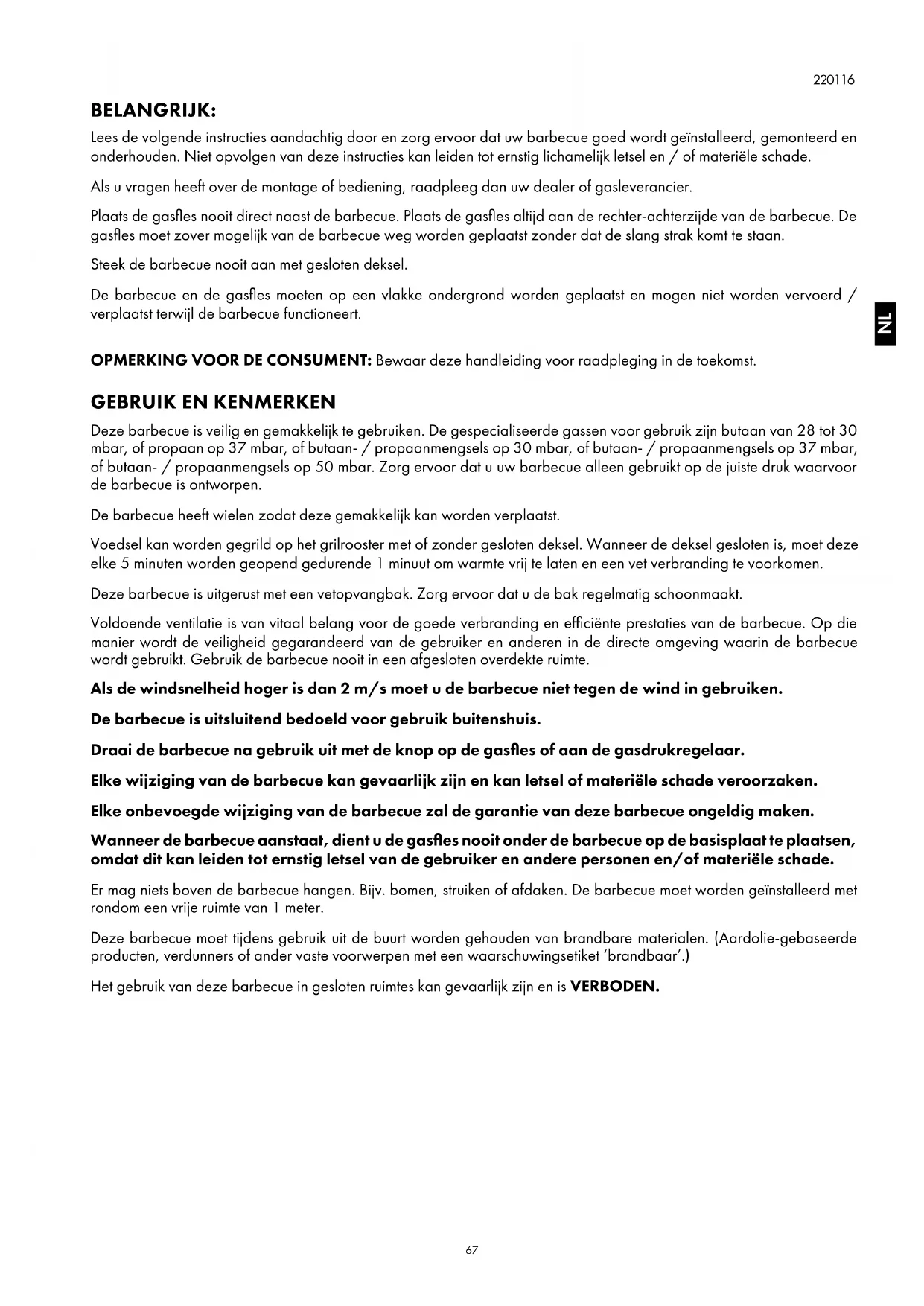

BELANGRIJK: Lees de volgende instructies aandachtig door en zorg ervoor dat uw barbecue goed wordt geïnstalleerd, gemonteerd en onderhouden. Niet opvolgen van deze instructies kan leiden tot ernstig lichamelijk letsel en / of materiële schade. Als u vragen heeft over de montage of bediening, raadpleeg dan uw dealer of gasleverancier. Plaats de gasfles nooit direct naast de barbecue. Plaats de gasfles altijd aan de rechter-achterzijde van de barbecue. De gasfles moet zover mogelijk van de barbecue weg worden geplaatst zonder dat de slang strak komt te staan. Steek de barbecue nooit aan met gesloten deksel. De barbecue en de gasfles moeten op een vlakke ondergrond worden geplaatst en mogen niet worden vervoerd / verplaatst terwijl de barbecue functioneert. OPMERKING VOOR DE CONSUMENT: Bewaar deze handleiding voor raadpleging in de toekomst.

GEBRUIK EN KENMERKEN

Deze barbecue is veilig en gemakkelijk te gebruiken. De gespecialiseerde gassen voor gebruik zijn butaan van 28 tot 30 mbar, of propaan op 37 mbar, of butaan- / propaanmengsels op 30 mbar, of butaan- / propaanmengsels op 37 mbar, of butaan- / propaanmengsels op 50 mbar. Zorg ervoor dat u uw barbecue alleen gebruikt op de juiste druk waarvoor de barbecue is ontworpen. De barbecue heeft wielen zodat deze gemakkelijk kan worden verplaatst. Voedsel kan worden gegrild op het grilrooster met of zonder gesloten deksel. Wanneer de deksel gesloten is, moet deze elke 5 minuten worden geopend gedurende 1 minuut om warmte vrij te laten en een vet verbranding te voorkomen. Deze barbecue is uitgerust met een vetopvangbak. Zorg ervoor dat u de bak regelmatig schoonmaakt. Voldoende ventilatie is van vitaal belang voor de goede verbranding en efficiënte prestaties van de barbecue. Op die manier wordt de veiligheid gegarandeerd van de gebruiker en anderen in de directe omgeving waarin de barbecue wordt gebruikt. Gebruik de barbecue nooit in een afgesloten overdekte ruimte. Als de windsnelheid hoger is dan 2 m/s moet u de barbecue niet tegen de wind in gebruiken. De barbecue is uitsluitend bedoeld voor gebruik buitenshuis. Draai de barbecue na gebruik uit met de knop op de gasfles of aan de gasdrukregelaar. Elke wijziging van de barbecue kan gevaarlijk zijn en kan letsel of materiële schade veroorzaken. Elke onbevoegde wijziging van de barbecue zal de garantie van deze barbecue ongeldig maken. Wanneer de barbecue aanstaat, dient u de gasfles nooit onder de barbecue op de basisplaat te plaatsen, omdat dit kan leiden tot ernstig letsel van de gebruiker en andere personen en/of materiële schade. Er mag niets boven de barbecue hangen. Bijv. bomen, struiken of afdaken. De barbecue moet worden geïnstalleerd met rondom een vrije ruimte van 1 meter. Deze barbecue moet tijdens gebruik uit de buurt worden gehouden van brandbare materialen. (Aardolie-gebaseerde producten, verdunners of ander vaste voorwerpen met een waarschuwingsetiket ‘brandbaar’.) Het gebruik van deze barbecue in gesloten ruimtes kan gevaarlijk zijn en is VERBODEN. NL68

Volg deze instructies nauwkeurig om letsel aan uzelf en ernstige beschadiging van uw barbecue en andere eigendommen te voorkomen.

1. Monteer de barbecue en volg daarbij nauwkeurig de montage-instructies.

2. Sluit de gasslang aan op de barbecue. Sluit de gasdrukregelaar aan op de slang.

3. Sluit de gasdrukregelaar op de gasfles-aansluiting aan en volg daarbij de bij de gasdrukregelaar meegeleverde

4. Draai alle bedieningsknoppen in de ‘O’-positie voordat u de gastoevoer naar de barbecue opendraait.

5. Bedien de gasdrukregelaar zoals beschreven staat in de daarbij meegeleverde instructies.

6. Sluit de stroomstekker aan.

Druk op ‘I’ om de ovenverlichting van de brander aan te zetten. Druk op ‘O’ om de ovenverlichting van de brander uit te zetten.

Druk op ‘I ’ om de ledlampjes op het voorpaneel aan te zetten. Druk op ‘O’ om de ledlampjes op het voorpaneel uit te zetten.

7. Batterij van pulsontsteker (AA alkalinebatterij niet inbegrepen)

8. Gebruik de achterbrander wanneer u kookt met de rotisserie.

UW BARBECUE AANSTEKEN

Instructies voor aansteken: Hoofdbranders

1. Open het deksel voordat u de barbecue aansteekt.

2. Sluit de gasfles aan in overeenstemming met de instructies die zijn meegeleverd bij de gasdrukregelaar.

3. Draai alle bedieningsknoppen in de positie ‘O ‘.

4. Draai de gastoevoer op de gasfles of de gasdrukregelaar in de positie ON en volgt daarbij de aansluit- en bedien-

ingsinstructies van de gasdrukregelaar. Controleer de verbinding tussen gasdrukregelaar en gasfles en tussen slang en slangaansluiting op de barbecue-inlaat op lekkage met behulp van zeepwater. Lekkages worden zichtbaar door de luchtbelletjes rondom het lek. Als een lekkage wordt aangetroffen, mag u de barbecue niet gebruiken. Raadpleeg uw gas- of barbecueleverancier voor advies.

5. Om de brander aan te steken, drukt u op de bedieningsknop van de brander aan de linkerzijde en draait u die 90 °

linksom (volledig geopende stand). U hoort een klikgeluid waarmee de brander zou moeten worden aangestoken. Controleer of de brander brandt. Herhaal dit proces wanneer de brander niet brandt.

6. Als de brander na twee pogingen nog niet brandt, draait u de gaskraan op OFF en wacht u 5 minuten voordat u het

7. Als de brander brandt, kan het brandervermogen worden aangepast door de knop in te drukken en die linksom te

draaien in een positie tussen volledig open en de laagste stand.

8. Steek de overblijvende branders na elkaar, van links naar rechts, aan.

9. Zodra de branders zijn gedoofd, draait u alle bedieningsknoppen in de positie ‘O’.

10. Draai na gebruik de gastoevoer op de gasfles dicht of gebruik daarvoor de schakelaar van de gasdrukregelaar.

Waarschuwing: Als een brander niet ontsteekt, draait u de bedieningsknop in de ‘O’-positie (met de klok mee) en draait u ook de klep op de gasfles dicht. Wacht 5 minuten voordat u de barbecue opnieuw probeert aan te steken. Instructies voor het aansteken van de zijbrander (mits aanwezig):

1. Nadat de brander van de grill is aangestoken, kan de zijbrander aan de hand van de onderstaande instructies

2. Open het deksel van de zijbrander voordat u die aansteekt en draai de bedieningsknoppen van de zijbrander in de

positie ‘O’. 3. Houd de bedieningsknop van de zijbrander ingedrukt terwijl u die linksom in de hoogste stand draait; u zult een klik69

horen, waardoor de brander wordt aangestoken. Herhaal dit proces wanneer de brander niet gaat branden.

4. Als de brander na twee pogingen niet is gaan branden, draait u de gaskraan in de positie OFF; vervolgens wacht u

5 minuten en herhaalt dan stap 3 van de instructies voor de hoofdbrander.

5. Als de brander brandt, kan het brandervermogen worden aangepast door de knop in te drukken en die linksom te

draaien in een positie tussen volledig open en de laagste stand.

6. Om de zijbrander van de barbecue uit te zetten, draait u de gasflesklep of de schakelaar op de gasdrukregelaar in

de positie ‘O’ en draait dan alle bedieningsknoppen van de barbecue rechtsom in de positie ‘O’ totdat de vlammen uit zijn. Waarschuwing: Als de brander niet ontsteekt, draait u de bedieningsknop in de positie ‘O’ (met de klok mee) en draait u ook de klep op de gasfles dicht. Wacht 5 minuten voordat u de barbecue opnieuw probeert aan te steken. Instructies voor het aansteken van de achterbrander:

1. Controleer of de batterij van de pulsontsteker aanwezig is.

2. Als de grillbrander is aangestoken, kan de achterbrander via onderstaande instructies worden aangestoken.

3. Open de klep voordat u de branders aansteekt.

4. Draai de regelknop van de achterbrander in de ‘ ’-stand en druk op de ‘ ’-knop.

5. Als de brander na twee pogingen niet brandt, draai het gaskraantje dan op OFF (Uit) en wacht 5 minuten voordat u

een nieuwe poging doet.

6. Als de achterbrander brandt, kan de sterkte van de achterbrander niet worden aangepast door in te drukken.

7. Om de barbecue UIT te zetten, draait u de hendel van de cilinderklep of de regelschakelaar in de stand ‘O’ door de

instructies van de regelaar te volgen. Draai alle regelknoppen pas in de stand ‘O’ als alle branders uit zijn. Waarschuwing: 1. Als het niet lukt om de brander aan te steken, draai dan de regelknop in de stand ‘O’ (rechtsom) en draai de cilinder- klep dicht. Wacht vijf minuten voordat u de volgorde van het aansteken opnieuw probeert.

2. Sluit de achterbrander als de hoofdbranders en de zijbrander op volle kracht branden.

HANDMATIG AANSTEKEN Deze barbecue kan zo nodig handmatig worden aangestoken. Hoofdbranders

1. Open het deksel voordat u de barbecue aansteekt.

2. Steek een lucifer van 9 cm aan en houd deze naast de brander helemaal links op de barbecue.

3. Draai de bedieningsknop van de linker brander helemaal open. De brander wordt nu door de lucifer aangestoken.

4. Na het aansteken van de linker brander kan de brander ernaast worden aangezet.

5. Steek de overige branders aan van links naar rechts.

6. Als de brander brandt, kan het brandervermogen worden aangepast door de knop in te drukken en die linksom te

draaien in een positie tussen de volledig open en de laagste stand. Zijbrander (Indien van toepassing):

1. Open het deksel voordat u de barbecue aansteekt.

2. Als de ontsteker niet vonkt, gebruikt u een lucifer om de brander aan te steken.

Na gebruik sluit u de gastoevoer door of de schakelaar op de gasdrukregelaar in de positie OFF te zetten of de gasflesklep op OFF te draaien. In het geval van terugtrekkende vlammen wanneer de barbecue in gebruik is. Draai alle knoppen, gasflesklep en NL70

schakelaar van de gasdrukregelaar in de positie ‘O’. Wacht 5 minuten voordat u de barbecue opnieuw probeert aan te steken. Als het probleem na het opnieuw aansteken blijft bestaan, neem dan contact op met uw gasleveranciers, de winkel waar u de barbecue heeft gekocht of met een erkende gasfitter voor hulp of reparatie. Probeer het probleem nooit zelf te verhelpen om letsel en/of materiële schade te voorkomen. Het aanbevolen formaat pan moet ongeveer 180~220 mm zijn. Verwijder vetresten met een vochtige doek en een mild schoonmaakmiddel voordat u de barbecue opbergt. Bewaar de barbecue in een schone, droge omgeving. Berg uw gasfles niet binnenshuis op. Berg uw gasfles op uit de buurt van direct zonlicht.

DE GASFLES OP DE BARBECUE AANSLUITEN

Deze barbecue is alleen geschikt voor gebruik met butaan of propaan met een lage druk en voorzien van de juiste lagedrukregelaar via een flexibele slang. De slang moet goed worden bevestigd aan de drukregelaar en de barbecue met slangklemmen/moer. Deze barbecue is ingesteld om te functioneren met een 28 mbar-drukregelaar met butaangas of met een 37 mbar-drukregelaar met propaangas of met een drukregelaar voor een butaan/propaan-mengsel van 50 mbar of met een drukregelaar voor een butaan/propaan-mengsel van 30 mbar. Gebruik een geschikte drukregelaar, gecertificeerd conform BSEN 12.864. Raadpleeg uw LPG-leverancier voor informatie over een geschikte drukregelaar voor de gasfles.

CONTROLEER VOOR GEBRUIK OP GASLEKKEN

Controleer nooit op lekken met een open vlam, gebruik altijd een oplossing van water en zeep

CONTROLEREN OP GASLEKKEN

Maak door 1 deel afwasmiddel te vermengen met 3 delen water 60-90 ml oplossing voor het opsporen van gaslekken. Zorg ervoor dat de regelklep is uitgeschakeld. Sluit de drukregelaar aan op de gasfles en ON/OFF kraan van de brander. Controleer of alle verbindingen goed vast zitten en draai daarna de gasfles OPEN. Strijk de zeepoplossing op de slang en alle verbindingen. Als er belletjes ontstaan, heeft u een lek dat vóór gebruik gedicht moet worden. Controleer opnieuw nadat de fout is hersteld. Draai na de controle de gastoevoer op de gasfles dicht. Als het gedetecteerde lek niet kan worden gerepareerd, moet u niet proberen om het lek te repareren, maar neemt u contact op met uw gasleverancier.

DRUKREGELAAR EN SLANG

Gebruik alleen drukregelaars en slangen die zijn goedgekeurd voor LPG met de hierboven vermelde drukwaarden (Zie pagina 2). De levensduur van de drukregelaar is ongeveer 10 jaar. Aanbevolen wordt om de drukregelaar binnen 10 jaar na fabricagedatum te vervangen. Het gebruik van een verkeerde drukregelaar of slang is onveilig; controleer altijd of u de juiste materialen gebruikt voordat u de barbecue aansteekt. De gebruikte slang moet voldoen aan de desbetreffende norm van het land van gebruik. De slang mag maximaal 1,5 m lang zijn. Een versleten of beschadigde slang moet worden vervangen. Zorg ervoor dat de slang niet verstopt of geknikt raakt en dat hij de barbecue alleen raakt bij het aansluitpunt en nergens anders. De slang mag niet verdraaid of geknikt zijn wanneer hij is aangesloten op de gasfles. De slang mag de barbecue op geen enkele plaats raken. Plaats de gasfles links achter de barbecue en zo ver weg als de lengte van de slang toelaat.

OPSLAG VAN DE BARBECUE

Opslag van een barbecue binnenshuis is alleen toelaatbaar als de gasfles is losgekoppeld en verwijderd uit de barbecue. Als u de barbecue enige tijd niet gaat gebruiken, moet u hem opbergen op een droge, stofvrije plaats.71

GASFLES De maximale diameter en de maximale hoogte van de gasfles is 310 mm en 500 mm, zoals aangegeven in (Afb. 1). Sleutel 1: maximale diameter 2: maximale hoogte Laat de gasfles niet vallen en ga er niet ruw mee om! Wanneer de barbecue niet wordt gebruikt, moet de gasfles worden losgekoppeld. Doe de beschermkap weer op de gasfles nadat u die heeft losgekoppeld van de barbecue. Gasflessen moeten buiten worden opgeslagen in een rechtopstaande positie en buiten het bereik van kinderen. De gasfles mag nooit worden opgeslagen op plaatsen waar temperaturen boven de 50 °C kunnen ontstaan. Sla de gasfles niet op in de buurt van vlammen, waakvlammen of andere ontstekingsbronnen. NIET ROKEN Wees zorgvuldig wanneer u de gasfles op zijn plaats aanbrengt, zorg ervoor dat de slang aan de gasfles niet met de hittebestendige plaat in aanraking kan komen. Zorg ervoor dat de gasfles niet wordt verplaatst wanneer de barbecue aan is. Plaats nooit een reservegasfles in dezelfde ruimte als de gasfles die wordt gebruikt. Blokkeer nooit de toegang tot de gasflesafsluiter. Waarschuwing: Sluit de gasfles wanneer u gas ruikt.

REINIGING EN ONDERHOUD

LET OP: Alle schoonmaak- en onderhoudswerkzaamheden moeten worden uitgevoerd wanneer de barbecue is afgekoeld en de brandstoftoevoer op de gasfles DICHT is. REINIGEN Wanneer u de stangen van de barbecue na elk gebruik “afbrandt” (ongeveer 15 minuten) zullen aanklevende voedselresten tot een minimum worden beperkt. BUITENKANT Gebruik een mild reinigingsmiddel of een oplossing van zuiveringszout en warm water. Niet schurend schoonmaakpoeder kan worden gebruikt voor hardnekkige vlekken. Daarna met water afspoelen. Als de binnenkant van het barbecuedeksel eruit ziet als afbladderende verf, dan is aangekoekt vet zover verkoold dat het afschilfert. Grondig schoonmaken met een sterke oplossing van zeep en warm water. Met water afspoelen en helemaal laten drogen. GEBRUIK NOOIT OVENREINIGER BINNENZIJDE VAN DE ONDERKANT VAN DE BARBECUE Verwijder resten met een borstel, schraper en/of spons en maak daarna schoon met water en zeep. Met water afspoelen en laten drogen. PLASTIC OPPERVLAKKEN Maak schoon met een zachte doek en warm zeepwater. Afspoelen met water. Gebruik geen schuurmiddel, ontvettingsmiddel of geconcentreerde barbecueschoonmaakmiddelen op plastic onderdelen. Afb. 1 NL72

GRILLROOSTER Gebruik mild zeepwater Niet schurend schoonmaakpoeder kan gebruikt worden voor hardnekkige vlekken. Daarna met water afspoelen. VETOPVANGBAK Open de vetopvangbak niet uit tijdens gebruik. Haal de vetopvangbak er uit voordat u hem schoonmaakt.

SCHOONMAKEN VAN HET BRANDERGEDEELTE

Draai de toevoer van de gasfles dicht en ontkoppel hem. Verwijder grillrooster en vlamverdelers wanneer die koud zijn. Maak de brander schoon met een zachte borstel of blaas hem schoon met perslucht en veeg hem met een doekje af. Maak verstopte gaten schoon met een pijpenrager of een stukje ijzerdraad (zoals een opengevouwen paperclip). Controleer de brander op schade (barsten of gaten). Als u beschadiging ziet, vervang dan de brander. Breng de brander weer op zijn plaats, controleer of de gasventielopeningen op de juiste plaats zitten en of ze goed vast in de branderinlaat (venturibuis) zitten. In sommige gevallen zal de barbecue op een eerder punt ontsteken, omdat een insect in de venturibuis van de brander is gekropen, of omdat een spin een web in de brander heeft gemaakt. Dit kan worden verholpen door een flessenborstel door de venturibuis van de brander te steken en hem door de hele brander te duwen. Als het probleem aanhoudt, moet u uw gasleverancier raadplegen. SERVICEBEURT Uw gasbarbecue dient eens per jaar door een gecertificeerde monteur te worden nagekeken. MEER INFORMATIE Kijk voor meer informatie of instructievideo’s op onze website jamieoliverbbq.com73

In aanvulling op de garantie van de winkel waar dit product is gekocht, komt Jamie Oliver BBQ overeen dat wanneer het product een materiaal- of fabricagefout vertoont binnen de garantietermijn na de oorspronkelijke aankoopdatum, de firma vervangende onderdelen zal leveren. Dit geldt alleen als de barbecue: a. Is gebruikt voor normaal huiselijk gebruik thuis. b. Ongewijzigd is en er geen reparaties aan zijn uitgevoerd door onbevoegde personen. c. Tijdens de winter opgeslagen is geweest in droge omstandigheden. d. Niet is beschadigd. e. Vergezeld gaat van een geldige kassabon als bewijs van aankoop. f. Volgens de instructies is geregistreerd voor garantiedoeleinden. Garantie per element van de gasbarbecue;

• Jamie Oliver branderbuizen garantie 10 jaar

• Jamie Oliver onderstel garantie 5 jaar

• Jamie Oliver deksel garantie 3 jaar

• Jamie Oliver grill garantie 3 jaar

• Jamie Oliver ontsteking garantie 2 jaar

• Alle overige onderdelen 1 jaar Deze garantie dekt niet: a. Delen aangetast door roest, corrosie, oxidatie of verkleuring die kan optreden als gevolg van vocht of oververhitting. b. Arbeidskosten of arbeid-gerelateerde kosten. c. Normale slijtage, krassen of het ontstoppen van pijpen. d. Oneigenlijk gebruik of misbruik van het product. e. Gebruik van de verkeerde brandstof / gas. f. Gebruik dat afwijkt van de bedieningsinstructies in de handleiding. g. Drukregelaar, slang en klemmen. h. Verbruiksonderdelen bijvoorbeeld: batterijen (indien van toepassing). Deze garantie tast op geen enkele wijze de wettelijke rechten van de klant aan. De garantie is wereldwijd van toepassing Jamie Oliver BBQ behoudt zich het recht voor om dit product te wijzigen zonder voorafgaande kennisgeving. Als het model niet meer beschikbaar is, zullen wij een alternatief voor vervanging of een schikking bespreken. Alleen door te registreren binnen 30 dagen na de datum van aankoop zal de garantie geldig zijn voor maximaal tien jaar voor enkele onderdelen. Om te profiteren van de GARANTIE kunt u online registreren op www.jamieoliverbbq.com of vult de verplichte gedeelten in onder REGISTER NOW op het afzonderlijke formulier en stuurt u dat per post aan Jamie Oliver BBQ Registration. Om een claim in te dienen, downloadt u het claimformulier van www.jamieoliverbbq.com, of schrijft u naar Jamie Oliver BBQ Helpline, Einsteinweg 5, 3752 LW Bunschoten, Postbus 214, 3750 GE Bunschoten, Nederland om een formulier te ontvangen. Voor de claim is nodig: a. Leesbare kopie van de aankoopbon (waarop aankoopdatum, modelnaam en winkel vermeld staat). b. Modelnaam en nummer van de barbecue. c. Aankoopdatum. d. Naam van winkel en locatie / of anders, bijv.: online e. Foto’s van de beschadigde onderdelen die vermeld staan in uw claim. Bewaar dit document op een veilige plaats. NL74
