GEBRUIKSAANWIJZING 2610 Hwam

Opstellings-, montage- en gebruikshandleiding ..... 21

Afstandsbedining 25

Handleiding stoken - hout 28

Algemeen....31

Onderhoud 32

Bedrijfstoringen 33

Prestatieverklaring....33

Typeplaatje 48-51

Gefeliciteerd met uw nieuwe houtkachel met HWAM Autopilot IHS™.

IHS staat voor "Intelligent Heat System" en is een digitale sturing van de verbranding in uw nieuwe houtkachel. HWAM Autopilot IHS™ is gericht op het regelen van een milieutechnisch optimale en zo efficiënt mogelijke verbranding met een hoge mate van comfort voor de gebruiker.

HWAM Autopilot IHS™ is een geheel nieuwe, gepatenteerde technologie waarmee de hoeveelheid toegevoerde lucht naar de verbrandingskamer elektronisch wordt geregeld. Uw nieuwe houtkachel meet zelf doorlopend de temperatuur en het zuurstofgehalte in de verbranding, en is geprogrammeerd om op het juiste moment en de juiste plaats de juiste hoeveelheid zuurstof via 3 belangrijke luchtkanalen aan te voeren naar het vuur in de verbrandingskamer. Via een eenvoudige afstandsbediening kan de gebruiker de thermostaat instellen op het gewenste warmteniveau en doorlopend informatie aflezen over de kamertemperatuur en het optimale moment van bijvullen met het oog op milieu en rendement.

Uw nieuwe houtkachel met HWAM Autopilot IHS™ garandeert daarmee de schoonste en meest houtbesparende verbranding ongeacht externe factoren als houtsoort, schoorsteentrek, ervaring van de gebruiker en andere omstandigheden.

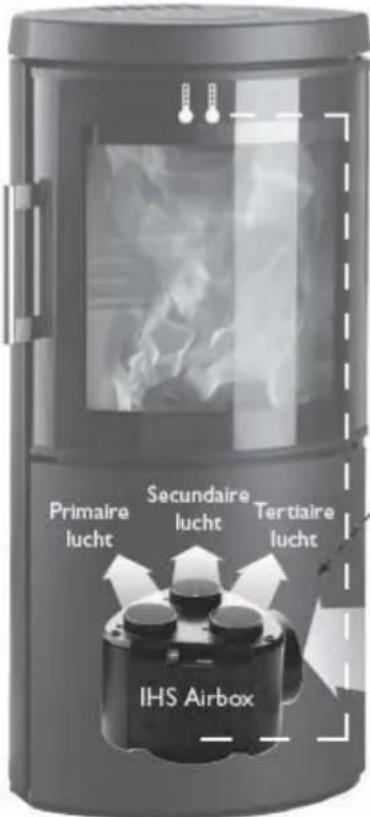

HWAM Autopilot IHS™ bestaat uit de volgende onderdelen:

• Airbox: de Airbox bevat een printplaat/software en 3 motoren die de primaire, secundaire en tertiaire verbrandingslucht regelen. Het verseluchtsysteem kan aan de achterkant of in de bodem op de Airbox worden gemonteerd.
• 2 sensoren: een temperatuurmeter en een zuurstofmeter geven informatie over de houtkachel door aan de Airbox.
• Afstandsbediening met wandhouder: afstandsbediening met batterijen, te plaatsen op min. 2 meter van de houtkachel. De afstandsbediening meet de kamertemperatuur en stuurt de informatie draadloos naar de Airbox.
• Stroomvoorziening: van de Airbox naar het dichtstbijzijnde stopcontact.

Primaire lucht Secundaire lucht Tertiaire lucht IHS Airbox

Houtkachel met HWAM Autopilot IHS™

Zuurstofmeter

Temperatuurmeter

IHS Afstandsbediening 2.4 GHz RF link

Airbox luchtinlaat

Aansluiting verseluchtsysteem

Aansluiting stroom

Aansluiting USB

Wettelijke voorschriften

Bij de installatie van uw HWAM-kachel moeten steeds zowel alle wettelijke voorschriften als de plaatselijk geldende bouwvoorschriften worden gerespecteerd. Laat u voor de montage van de kachel adviseren door uw HWAM verkoper.

Ruimtelijke verreisten

In de ruimte waar de houtkachel zal worden opgesteld moet een toevoer van verse verbrandingslucht gewaarborgd zijn. De houtkachel gebruikt ca. 11-14 m³ lucht per uur. Ter vergelijking: een moderne keukenafzuigkap zuigt tot 1000 m³ lucht per uur. Een opklapbaar venster of een regelbare luchtklep volstaan, maar ideaal is toch de aansluiting op een HWAM-verseluchtsysteem. Breng de luchtklep of het luchtrooster zo aan dat de toevoer niet kan worden geblokkeerd.

Let op: niet alle soorten glas zijn hittebestendig. Daarom moet een glazen wand in sommige gevallen als een brandbare wand worden beschouwd. Neem contact op met een plaatselijke schoorsteenveger of glasproducent om de juiste afstand tot glas na te gaan.

Dragende ondergrond

Vergewis er u voor de montage van de kachel van dat de ondergrond het gewicht van de kachel en de schoorsteen kan dragen. Het gewicht van de schoorsteen kunt u berekenen uit de omvang en de hoogte.

Technische specificaties

Model	Gewicht	Hoogte Breedte Diepte
HWAM 2610c/2620c met sokkel 66 kg 73	,0 cm 43,0 cm	36,9 cm
HWAM 2610c/2620c met wandbeslag 64	kg 70,0 cm 43,0	0 cm 40,4 cm
HWAM 2610m/2620m met sokkel 64 kg 73	,0 cm 43,0 cm	36,9 cm
HWAM 2610m/2620m met wandbeslag 62	kg 70,0 cm 43	,0 cm 40,4 cm
HWAM 2630c/2640c 75 kg 100,0 cm 43,0	cm 36,9 cm
HWAM 2630m/2640m 73 kg 100,0 cm 43	,0 cm 36,9 cm

Afstand tot brandbaar materiaal

Plaats uw HWAM-kachel op een niet-brandbare ondergrond. Staat de kachel op een houten vloer of een gelijkaardig materiaal, dan moet de bodem met een niet-brandbaar materiaal worden afgedekt.

Wanneer HWAM 2610/2620 op een brandbare vloer wordt opgesteld moet hij altijd op een sokkel worden geplaatst. Dit is ook het geval wanneer de vloer is afgedekt met niet-brandbaar materiaal zoals een glazen of stalen vloerplaat. De sokkel is als accessoire verkrijgbaar – vraag ernaar bij uw HWAM-dealer.

Tekening A	HWAM 2610 HWAM 2630	HWAM 2620 HWAM 2640
1. Voor gemetselde wand	10 cm	10 cm
1. Voor brandbare wand, achter	19 cm	19 cm
2. Voor brandbare wand, zijkant	36 cm	36 cm
1. Tot brandbare wand, opstelling in hoek	34 cm*	20 cm*
3. Inrichtingsafstand, vooraan	80 cm	80 cm

*Afmetingen bij plaatsing in een hoek zijn slechts indicatief. Neem contact op met uw schoorsteenveger voor een definitieve berekening.

Bij montage aan de wand moet de HWAM 2610/2620 minimaal 3 cm boven een eventuele brandbare vloer hangen. Dit geldt ook als er een plaat op de vloer wordt aangebracht.

Houd rekening met eventuele voorschriften voor de afstand tussen muur en rookbuis.

De afstand tot gemetselde muren is vastgelegd in verband met het onderhoud van de HWAM Autopilot IHS™. De kachel met muurbeslag kan op een gemetselde muur worden aangebracht, maar de kachel moet dan wel worden gedemonteerd om de HWAM Autopilot IHS™ te kunnen bedienen.

Vereisten voor de schoorsteen

De schoorsteen moet zo hoog zijn dat een goede trek gewaarborgd wordt en de rook geen belasting vormt. Nominale trek: 12 Pa.

De schoorsteen moet een dagmaat van min. 150mm in diameter hebben. Als bijkomende minimale vereiste geldt echter dat de opening in grootte steeds overeen moet stemmen met het afvoeraansluitstuk van de kachel. De schoorsteen moet bovendien voorzien zijn van een makkelijk toegankelijke reinigingsdeur.

De rookbuis en schoorsteen moeten altijd geschikt zijn voor gebruik met een houtkachel. Vraag uw HWAM-dealer om meer informatie.

Wijzigen van rookafvoer van bovenafvoer naar achterafvoer (Tekening F)

I. Verwijder de gietijzeren bovenplaat (I) van de houtkachel.
2. Verwijder de achterplaat van de houtkachel door de 2 schroeven (2) los te draaien.
3. Demonteer de afdekplaat (3).
4. Draai de rookring (4) eraf en schroef deze vervolgens vast aan de achterkant van de houtkachel.
5. Vouw de leidingen, die nu langer zijn, voorzichtig op en zet ze vast met de klemmen (5).
6. Breek de uitsparing (6) in de achterplaat weg en schroef de achterplaat hierna weer op de kachel. Zorg er bij het monteren van de achterplaat voor dat de leidingen niet bekneld raken.
7. Schroef de afdekplaat (3) nu op de bovenkant van de houtkachel.
8. Leg de gietijzeren bovenplaat (I) op de houtkachel.
9. Leg het gietijzeren bovendeksel (7) in het gat in de gietijzeren bovenplaat.

Aansluiting op de schoorsteen

Alle kachels hebben een achter- en een bovenaansluiting voor de rookafvoer. De kachel kan op een goedgekeurde stalen schoorsteen met bovenaansluiting of rechtstreeks op de achteraansluiting van een schoorsteen worden aangesloten.

Verticale doorsnede van de rookafvoer (Tekening B en C)

B: Rookafvoer langs boven

C: Rookafvoer langs achter

• Stalen schoorsteen (9).
- De bocht (10) past inwendig op het aansluitstuk van de kachel.
• Gemetselde schoorsteenwand (II).
- Ingemetselde mof (12). Past op de rookpijp.
- Muurrosace (13). Verbergt reparatie rond de gemetselde mof.
• Pakking (14). Wordt gedicht met dichtingsstrip.
• Rookkanalen (15) van de HWAM kachel.
• Regelschuif (16)in rookpijp.
- Reinigingsluikje (17).

Het monteren van afzonderlijke delen

Controleer voor het opstellen van de kachel of alle afzonderlijke delen correct gemonteerd zijn.

Verticale doorsnede van de kachels (Tekening B):

- Rookplaat (5). De rookplaat moet rusten op de achterplaat en op de houder aan de voorkant boven

• Rookgeleidingsplaat (6). De rookgeleidingsplaat hangt aan 2 haken, een aan elke kant boven in de verbrandingskamer. Hang de rookgeleidingsplaat op zijn plaats door deze boven in de verbrandingskamer omhoog te tillen en naar achteren te schuiven totdat deze aan de twee haken vasthaakt. Verwijder de transportbeveiliging nadat de houtkachel is geïnstalleerd. Til de rookplaat omhoog en iets naar voren, waarna deze omlaag kan bewegen en uit de verbrandingskamer kan worden verwijderd. Buig vervolgens de transportbeveiliging naar beneden en naar voren totdat deze verticaal staat.
  • Gietijzeren bodem (7). De gietijzeren bodem moet plat op de bodem van de verbrandingskamer liggen.

Aansluiting en gebruiksklaar maken van de HWAM Autopilot IHS™

I. Sluit de voeding aan

a) op een normaal 230V stopcontact
b) op de airbox in het houtvak onder de verbrandingskamer (leid de voeding naar binnen via de luchtspleet onderaan tussen de zijplaat en de achterplaat - van voren gezien aan de linkerkant van de kachel). Op de airbox staat aangegeven waar de stekker in moet worden gestoken. Zie foto van voeding op de airbox.

Airbox zonder voeding Airbox met voeding

1. Stop 3 AA-batterijen in de afstandsbediening. Als het IHS-logo van het display verdwijnt, is de afstandsbediening klaar voor gebruik.
2. De afstandsbediening en de houtkachel moeten met elkaar worden verbonden (gebeurt in de fabriek).

Als de statusregel onder in het display gereed is (leeg) () en in drie velden is verdeeld, zijn de houtkachel en de afstandsbediening met elkaar verbonden.

Als de statusregel een stippellijn () vertoont, zijn de afstandsbediening en de

houtkachel niet met elkaar verbonden. Breng een verbinding tot stand door (uitgaande van een display zonder verlichting) de knop ingedrukt te houden tot het geavanceerde menu verschijnt. Druk een paar keer kort op de knop tot de tekst "Link to stove" is gemarkeerd en wacht tot dit menu wordt geopend. Druk een paar keer kort op de knop tot de tekst "Connect" is gemarkeerd en wacht opnieuw. Als de tekst "Please cycle stove power" in het display verschijnt, wordt de stroom van de airbox afgesloten, waarna de stroom weer wordt aangesloten. Druk vervolgens nogmaals op de knop. Als het bericht "Connected to stove" in het display verschijnt, zijn de houtkachel en de afstandsbediening met elkaar verbonden. Druk één keer op de knop om terug te keren naar het hoofdmenu. Als niet opnieuw op de knop gedrukt wordt, verlaat de afstandsbediening automatisch het menu om terug te keren naar het startdisplay.

1. Doe een zelftest van HWAM Autopilot IHS™:

Voorafgaand aan de eerste stookbeurt moet een zelftest van de elektronische sturing worden gedaan (gebeurt in de fabriek). Een zelftest kan uitsluitend worden uitgevoerd als de houtkachel is afgekoeld en in stand-by staat (geen markering in de statusregel ). Zorg ervoor dat het display niet actief is, d.w.z. dat het display niet verlicht is . Als het display verlicht is voordat er lang wordt gedrukt, wordt de houtkachel in plaats daarvan voorbereid op het aanmaken (een lucifersdoosje verschijnt in het display) en kan er geen zelftest worden uitgevoerd. Druk ca. 5 seconden op de knop van de afstandsbediening om in het menu te komen. Druk op de knop tot de cursor op "Selftest" staat. Wacht een paar seconden tot de afstandsbediening zelf naar het menu "Selftest" gaat. Druk op de knop tot de cursor op "Engage" staat. Na een paar seconden

start de zelftest.

Met een zelftest wordt gecontroleerd of de basisfuncties naar behoren werken.

Een zelftest is onderverdeeld in vier testtypes:

• Test van de software
• Test van de temperatuursensor en ijking
• Test van de lambdasensor en ijking
• Test van de drie motorkleppen en ijking

De afstandsbediening zal een melding geven met de tekst "Pass" als alles in orde is of "Failed" als er een probleem is geconstateerd. Deze zal ook reageren met de tekst "Failed" als u voorafgaand aan een zelftest de houtkachel met de afstandsbediening heeft voorbereid op het aanmaken (een lucifersdoosje in het display heeft gekregen). Als de stroom wordt uitgeschakeld en weer ingeschakeld, keert het programma terug naar stand-by en kan een zelftest worden uitgevoerd. Als de afstandsbediening reageert met de tekst "Not completed", kon de zelftest niet worden uitgevoerd omdat de houtkachel niet volledig is afgekoeld of niet in stand-by staat.

1. Plaats de afstandsbediening in dezelfde ruimte als de houtkachel op een plek waar deze niet blootstaat aan directe stralingswarmte van de kachel of direct zonlicht. Dit is noodzakelijk omdat de afstandsbediening werkt als een thermometer. De kamertemperatuur wordt draadloos naar de elektronische sturing van de houtkachel gestuurd en voor de intelligente regeling van de verbranding gebruikt. De bijgeleverde houder voor de afstandsbediening kan aan de wand worden gehangen.

De schoorsteen

De schoorsteen is de motor van de kachel en allesbepalend voor de werking van de kachel. De schoorsteentrek geeft een onderdruk in de kachel. Deze onderdruk verwijdert de rook uit de houtkachel, zuigt via kleppen lucht aan voor de zogeheten ruitspoeling, die de ruit roetvrij houdt, en zuigt lucht aan voor de verbranding via HWAM Autopilot IHS™.

De schoorsteentrek ontstaat door het temperatuursverschil tussen binnen en buiten de schoorsteen. Hoe hoger de temperatuur in de schoorsteen, hoe beter de schoorsteentrek. Een stenen schoorsteen is niet zo snel warm als een stalen schoorsteen. Als de trek in de schoorsteen door weers- en windomstandigheden slecht is, is het extra belangrijk dat de schoorsteen zo snel mogelijk wordt verwarmd. Er moet dan snel voor vlammen worden gezorgd. Maak de stukken hout extra klein, gebruik een extra aanmaakblokje, of dergelijke.

Als de kachel enige tijd niet meer is gebruikt, moet worden gecontroleerd of de schoorsteenpijp niet verstopt is.

Er kunnen verschillende installaties op één schoorsteen worden aangesloten. Wel moet dan eerst worden nagegaan welke voorschriften hierop van toepassing zijn.

Zelfs een goede schoorsteen kan slecht functioneren indien hij verkeerd wordt gebruikt. Daarentegen kan zelfs een slechte schoorsteen bij goed gebruik functioneren.

Reiniging van de schoorsteen

De schoorsteen moet jaarlijks worden geveegd om te voorkomen dat er brand in ontstaat. De rookafvoerbuis en de rookkamer boven de stalen rookgeleidingsplaat moeten samen met de schoorsteen worden gereinigd. Als reiniging van de schoorsteen van bovenaf onmogelijk is vanwege de hoogte van de schoorsteen, moet er een reinigingsluikje worden aangebracht.

Bij schoorsteenbrand of oververhitting zal HWAM Autopilot IHS™ overschakelen op de veiligheidsstand en automatisch alle kleppen afstellen om het vuur snel te laten doven. Doe de deur niet open, anders

kan het vuur weer oplaaien. Bel de brandweer. Laat de kachel inspecteren door een schoorsteenveger alvorens deze weer in gebruik te nemen.

Testresultaten van nominale test EN 13240
Nominale warmteopbrengst	4,5 kW
Rooktemperatuur	280 °C
Stroming rookgasmassa	3,55 g/s
Testresultaat conform NS 3058
Deeltjesemissie	2,2 g/kg

AFSTANDSBEDIENING

De afstandsbediening is de interface van HWAM Autopilot IHS™. De afstandsbediening meet de huidige kamertemperatuur. Daarom moet de afstandsbediening op een plek in de ruimte worden geplaatst waar deze niet wordt beïnvloed door een onnatuurlijk hoge temperatuur, zoals de stralingswarmte van de houtkachel of direct zonlicht.

Stel het gewenste warmteniveau in op de afstandsbediening, net als bij een radiatorthermostaat. Via radiogolven stuurt de afstandsbediening informatie naar de airbox (het besturingssysteem) van de houtkachel over de huidige kamertemperatuur en het gewenste warmteniveau.

Hier volgt een beschrijving van de functies van de afstandsbediening. Op het normale scherm van de afstandsbediening staan in principe 4 dingen aangegeven:

20°C

I) De kamertemperatuur
2) Het batterijniveau van de afstandsbediening
3) De thermostaatinstelling (het gekozen warmteniveau)
4) Statusregel (toont de verbrandingsfasen)

Knop:

Kort drukken - in de startfase of de verbrandingsfase =

instelling thermostaat (gewenst warmteniveau)

Kort drukken - in stand-by of de uitbrandingsfase =

start de houtkachel, d.w.z. bereidt de houtkachel voor op het aanmaken

Lang drukken - alleen mogelijk als het display niet verlicht is =

geavanceerd menu

Symboolbeschrijving
IHS	IHS logoDit logo is zichtbaar als de afstandsbediening wordt ingeschakeld, bijv. nadat de batterijen zijn vervangen.
21°C	KamertemperatuurDe kamertemperatuur wordt in het midden van het display getoond. De kamer-temperatuur wordt gemeten op de plek waar de afstandsbediening zich bevindt. De huidige kamertemperatuur wordt gebruikt in verband met de regeling van de verbranding en het tijdstip van het bijvulalarm. Daarom moet de afstandsbediening niet dicht bij de houtkachel of in direct zonlicht worden geplaatst, aangezien deze dan wordt beïnvloed door een onnatuurlijk hoge temperatuur.BatterijniveauHet batterijniveau van de afstandsbediening.Als de batterijen een minimumniveau hebben bereikt, moeten ze worden vervangen. Bij normaal gebruik is de verwachte levensduur van de batterijen ca. 1⁄2-1 jaar.
	ThermostaatinstellingHWAM Autopilot IHSTM heeft een thermostaatfunctie die ervoor zorgt dat de kamertemperatuur op het gewenste niveau blijft. De thermostaat werkt op dezelfde manier als bij een cv-installatie. Met de afstandsbediening kiest u zelf het gewenste niveau dat bij uw kameromstandigheden past. De thermostaatfunctie kan op zes verschillende niveaus worden ingesteld:(Niveau 0-5, waarbij niveau 3 een gemiddelde is van ca. 22-24°C).Niveau 0: Instelling op de langzaamste verbranding (3-4 kW), geen kamertemperatuurregelingNiveau 1-2: Instelling op lage kamertemperatuur (ca. 18-22°C)Niveau 3: Instelling op gemiddelde kamertemperatuur (ca. 22-24°C)Niveau 4: Instelling op hoge kamertemperatuur (ca. 24-26°C)Niveau 5: Instelling op maximale kamertemperatuur (ca. 27-29°C). Dit niveau regelt zo snel mogelijk de hoogst mogelijke kamertemperatuur en is vooral geschikt als u in korte tijd een onverwarmde ruimte wilt verwarmen. Als de temperatuur in de ruimte het gewenste niveau nadert, kiest u het gewenste warmteniveau op de afstandsbediening.
	StatusregelDe statusregel wordt onder in het display getoond. Deze geeft aan in welke verbrandingsfase het systeem zich bevindt.Niet in contact met airbox.In contact - maar in stand-bymodus.Startfase verbranding.Bedrijfsfase verbranding.Uitbrandingsfase verbranding.
	AanmakenDe houtkachel is klaar om aangemaakt te worden en de kleppen worden geopend. Dit symbool verschijnt door in de stand-bymodus of in de uitbrandingsfase twee keer op de afstandsbediening te drukken. Het symbool verschijnt dus ook als u in de uitbrandingsfase twee keer op de afstandsbediening drukt. In dat geval betekent het niet dat de kachel opnieuw moet worden aangemaakt, maar wordt alleen aangegeven dat de kleppen van de kachel worden geopend zodat het nieuwe hout voldoende lucht krijgt om snel vlam te vatten.BijvulalarmAls de verbranding is overgegaan op de gloeifase, wordt een bijvulalarm gegeven. Het alarm wordt drie keer met een interval van 10 seconden gegeven en met geluid ondersteund.Geadviseerd wordt hoeveel hout moet worden bijgevuld aan de hand van drie niveaus:Kleine hoeveelheid hout (700 - 1200 gr)Gemiddelde hoeveelheid hout (1000 - 2000 gr)Grote hoeveelheid hout (1800 - 3000 gr)Leg altijd minimaal twee stukken hout in de kachel, ook als er maar met een kleine hoeveelheid hout hoeft te worden gestookt. De temperatuur zorgt ervoor dat het hout in gas wordt omgezet. Twee stukken hout verwarmen elkaar en stijgen sneller in temperatuur.
	Herinnering bijvulalarmAls er een bijvulalarm is gegeven en geen hout is bijgevuld, zal dit symbool in de linkerbovenhoek knipperen.Als het symbool lang aanwezig is, kan de temperatuur in de rookgassen zo laag zijn dat het vuur opnieuw moet worden aangemaakt om de houtkachel meer lucht te geven (doe dit door twee keer op de afstandsbediening te drukken, zodat het symbool voor aanmaken in het display verschijnt).Controleer na het bijvullen altijd of de statusregel verandert van uitbrandingsfase in bedrijfsfase. Hierdoor weet u zeker dat de houtkachel heeft geregistreerd dat er nieuw hout is bijgevuld, en zodoende dat de verbranding de juiste hoeveelheid lucht krijgt. Door het stijgende zuurstofniveau in de verbrandingskamer bij het openen van de deur krijgt de houtkachel het signaal dat er nieuw hout is bijgevuld. Aan het einde van de uitbrandingsfase kan het zuurstofniveau in de verbrandingskamer het zuurstofniveau in de ruimte zo dicht naderen, dat de stijging van het zuurstofniveau in de verbrandingskamer als gevolg van het openen van de deur niet geregistreerd kan worden. Indien de statusregel niet kort na het bijvullen verandert van uitbrandingsfase in bedrijfsfase, moet u twee keer op de afstandsbediening drukken, zodat het symbool voor aanmaken (lucifersdoosje) verschijnt.
	UpdateAls de Airbox met nieuwe software wordt geüpdatet (door een servicetechnicus), verschijnt deze grafische weergave.Geavanceerd menuDe afstandsbediening heeft een menu waarin de meer geavanceerde instellingen kunnen worden gewijzigd. Door de knop op de afstandsbediening 5 seconden ingedrukt te houden, komt u in het geavanceerde menu:Die zijn de hoofdmenu's:Sound (geluid aan- of uitzetten)Selftest (start van "zelftest", bijv. in verband met servicebezoek))System info (de versie van de software in de Airbox resp. afstandsbediening)Link to stove (wordt gebruikt als een afstandsbediening wordt gekoppeld aan een Airbox, dit gebeurt in de fabriek)
	OnderhoudsalarmenBij het verschijnen van een onderhoudsalarm kunt u de houtkachel nog steeds gebruiken, maar moet u zo snel mogelijk contact opnemen met uw dealer. Vergeet niet de foutcode te vermelden, die in het display wordt weergegeven. Het kan zijn dat de houtkachel niet schoon brandt.
	VeiligheidsalarmenBij het verschijnen van een veiligheidsalarm kunt u de houtkachel niet gebruiken. Neem zo snel mogelijk contact op met uw dealer. Vergeet niet de foutcode te vermelden, die in het display wordt weergegeven.

Informatie over verwijdering en recycling

De afstandsbediening bevat batterijen en moet daarom volgens de geldende nationale wetten en voorschriften gescheiden van het gewone afval worden verwijderd.

C ∈

Voldoet aan de eisen van de Europese richtlijnen 72/23/EEC en 2004/108/EEC.

HANDLEIDING STOKEN - HOUT

Als u voor de eerste keer uw kachel wilt aanmaken, moet u voorzichtig stoken, omdat alle materialen aan de warmte moeten wennen. De lak wordt afgehard wanneer de kachel voor het eerst brandt en het deurtje en de aslade moeten zeer voorzichtig worden geopend, omdat anders het risico bestaat dat de pakkingen in de lak blijven vastplakken. Bovendien kan de lak een onaangename geur produceren, dus zorg voor goede ventilatie.

Belangrijke brandstofinformatie:

Toegestane typen brandstof

Uw houtkachel is uitsluitend EN-goedgekeurd voor hout. U kunt het beste droog, gekloven hout gebruiken met een vochtgehalte van maximaal 20%. Als u met vochtig hout stookt, ontstaat er roet. Bovendien is dit slecht voor het milieu en is het stookrendement laag.

Aanbevolen houtsoorten

Alle soorten hout, bijvoorbeeld berken, beuken, eiken, iepen, essen, naaldhout en vruchtenhout, zijn geschikte brandstoffen voor uw kachel. Het grote verschil tussen de verschillende houtsoorten is niet de brandwaarde, maar het gewicht per kubieke meter.Aangezien beukenhout per kubieke meter meer weegt dan bijvoorbeeld sparrenhout, is er meer sparrenhout dan beukenhout nodig om dezelfde hoeveelheid warmte te krijgen.

Niet toegestane typen brandstof

Er mag niet met de volgende materialen worden gestookt: bedrukt materiaal • spaanplaat • plastic • rubber • vloeibare brandstoffen • afval zoals melkpakken • gelakt, beschilderd of geïmpregneerd hout. Er mag met bovenstaande materialen niet worden gestookt omdat ze bij verbranding stoffen afgeven die schadelijk zijn voor de gezondheid en het milieu. Bovendien kunnen deze stoffen uw kachel en uw schoorsteen beschadigen. De garantie komt daarbij te vervallen.

Opslag van hout

Een vochtgehalte van max. 20% wordt bereikt door het hout minimaal één jaar, bij voorkeur onder invloed van zon en wind, onder een afdak te bewaren.

Het hout moet droog zijn (een vochtgehalte van max. 20%) voordat het binnenshuis wordt bewaard.

Aanmaakhout kan het beste een paar dagen vóór gebruik binnenshuis worden bewaard.

Aanbevolen afmetingen

Hoe goed de verbranding is, is sterk afhankelijk van de afmetingen van het hout. De volgende afmetingen worden aanbevolen:

Type hout Lengte in cm Diameter in cm
Aanmaakhout (kleine stukken) 25-30 2-5
Gekloven brandhout 25-30 7-9

Aanmaken

Voor een goede verbranding is het heel belangrijk dat de kachel op de juiste manier wordt aangemaakt. Een koude houtkachel en een koude schoorsteen bemoeilijken de verbranding. Het is belangrijk om zo snel mogelijk een hoge rookgastemperatuur te bereiken. Een milieuvriendelijke verbranding ontstaat pas bij een rookgastemperatuur van 350°C.

Leg twee stukken hout (met een diameter van 5-8 cm) horizontaal op de bodem van de verbrandingskamer. Leg daar kriskras 5-8 aanmaakhoutjes bovenop. Leg 2 aanmaakblokken tussen de bovenste laag aanmaakhoutjes. Druk 2 keer op de afstandsbediening, waarna het symbool voor aanmaken verschijnt. Steek de aanmaakblokken aan en sluit de deur. Zet de temperatuurknop op de afstandsbediening op het gewenste temperatuurniveau.

Als de gewenste rookgastemperatuur van 350°C niet binnen 15 minuten is bereikt, geeft de afstandsbediening een bijvulalarm af, ook als er hout aanwezig is en vlammen te zien zijn. Het bijvulalarm kan misplaatst lijken, maar wordt gegeven omdat de temperatuurstijging te langzaam is. Het bijvullen van kleine stukken aanmaakhout resulteert vaak in een snellere temperatuurstijging.

De HWAM Autopilot IHS™ sluit de drie luchtkleppen als de houtkachel niet in gebruik is (stand-by). Hierdoor dringt er geen warme kamerlucht de schoorsteen in (verlies van energie). Dit betekent echter ook dat de schoorsteen bij het aanmaken heel koud kan zijn. In sommige gevallen is het nodig de schoorsteentrek op gang te helpen door een paar krantenpagina's op het aanmaakvuur te leggen. Lees meer over de werking van de schoorsteen op www.hwam.com.

Belangrijk!

In de aanmaakfase mag de aslade niet geopend worden en deze moet altijd gesloten zijn als de houtkachel wordt gebruikt, anders werkt de intelligente sturing van de kachel niet. Open de deur alleen om de kachel aan te maken, bij te vullen of te reinigen.

Thermostaatfunctie

De HWAM Autopilot IHS™ brandt in principe milieuvriendelijk en past zich aan de gewenste kamertemperatuur aan. De thermostaatfunctie is uitgevoerd als een radiatorknop. Deze wordt door de gebruiker ingesteld op een warmteniveau dat past bij de ruimte waarin de houtkachel staat opgesteld. Als de thermostaat is ingesteld op een bepaald warmteniveau, zal de kachel voor zover mogelijk aan deze temperatuur worden aangepast.

• Als de huidige kamertemperatuur lager is dan het gewenste warmteniveau, verhoogt de regeling de rookgastemperatuur om de warmteafgifte van de houtkachel te vergroten.
• Als de huidige kamertemperatuur hoger is dan het gewenste warmteniveau, verlaagt de regeling de rookgastemperatuur, waardoor de gloeifase zoveel mogelijk wordt verlengd voordat opnieuw moet worden bijgevuld. Dit is om de warmteafgifte van de houtkachel te verminderen, maar tegelijkertijd hout bij te kunnen vullen zonder dat de kachel opnieuw moet worden aangemaakt. Als de kamertemperatuur daalt tot onder het gewenste niveau, zal de gloeifase worden verkort en een bijvulalarm worden gegeven. Het systeem geeft een bijvulsignaal bij een rookgastemperatuur van 180°C. Bij 100°C gaat het systeem in stand-by en worden alle kleppen gesloten.
• Als de huidige kamertemperatuur veel lager is dan het gewenste warmteniveau, verhoogt de regeling de rookgastemperatuur. Als de daaropvolgende temperatuurstijging onvoldoende is, geeft de regeling een bijvulalarm af, omdat er naar verwachting meer hout nodig is om het gewenste warmteniveau in de ruimte te bereiken.
• Als de kamertemperatuur na opnieuw bijvullen nog steeds niet het gewenste niveau heeft bereikt, is er mogelijk sprake van een te hoog vochtgehalte in het hout of een te zwakke schoorsteentrek. Met het oog op een milieuvriendelijke verbranding wordt altijd gestreefd naar een rookgastemperatuur van minimaal 350°C.

Bijvullen van hout

Als het bijvulalarm op de afstandsbediening klinkt, is de houtkachel klaar om bijgevuld te worden. De afstandsbediening adviseert hoeveel hout in de kachel kan worden gelegd.

Kleine hoeveelheid hout (700 - 1200 gr)

Gemiddelde hoeveelheid hout (1000 - 2000 gr)

Grote hoeveelheid hout (1800 - 3000 gr)

Uit verbrandingstechnisch oogpunt moet de kachel altijd met minimaal 2 stukken hout tegelijk worden bijgevuld, ook als voor het bijvullen slechts een kleine hoeveelheid hout nodig is. U kunt er ook voor kiezen om niet bij te vullen. De kachel zal dan na verloop van tijd automatisch in de slaapstand gaan.

Bij uitzondering is het mogelijk dat het systeem niet registreert dat er hout is bijgevuld. Dit gebeurt als het zuurstofniveau in de verbrandingskamer op grond van de lage rookgastemperatuur zo hoog is, dat ondanks het openen van de deur geen stijging in het zuurstofniveau wordt geregistreerd. Controleer daarom na het bijvullen de statusregel op de afstandsbediening. Het middelste veld, dat de bedrijfsfase van de verbranding aangeeft, zal kort na het bijvullen oplichten (☐). Druk twee keer op de afstandsbediening als deze in stand-by gaat, waarna de lucifer verschijnt.

Als de kachel brandt, worden de buitenvlakken van de kachel warm. Wees dus voorzichtig.

De kachel is niet gebouwd om te worden gestookt op kolen en cokes. U kunt echter briketten gebruiken, die op de as van het hout worden gelegd.

Wees opmerkzaam op het feit dat stoken met andere brandstoffen dan hout, roet op de ruit als gevolg kan hebben.

Snelle of krachtige warmte kan worden bereikt door veel, maar vooral kleine stukken te verbranden.

Maximale verbranding

De volgende hoeveelheden brandstof mogen maximaal per uur worden verstookt:

Hout: 2,1 kg

Wordt deze grens overschreden, dan valt de kachel niet langer onder de fabrieksgarantie, daar deze dan door overhitting beschadigd kan worden. De houtkachel is goedgekeurd voor periodiek gebruik.

Gebruikelijke bijvulinterval

Gebruikelijke bijvulinterval bij nominale capaciteit

Hout: 45 min

Lange brandtijd

De langzaamste verbranding wordt bereikt door de gewenste kamertemperatuur op niveau 0 te zetten. Op dit niveau verloopt de verbranding met een zo laag mogelijke rookgastemperatuur en wordt de gloeifase zoveel mogelijk verlengd.

Optimale verbranding

HWAM Autopilot IHS ^TM is ontwikkeld om de schoonste en meest efficiënte verbranding te garanderen. Een goede verbranding ontstaat als op het juiste moment en de juiste plaats de juiste hoeveelheid zuurstof naar het vuur in de verbrandingskamer wordt aangevoerd. HWAM Autopilot IHS ^TM houdt rekening met variabele externe factoren, maar daarnaast is het ook belangrijk om schoon en droog hout te gebruiken (vochtigheid ca. 16-20%). Lees meer op www.hwam.com.

Het reinigen van het glas

Wij adviseren u de ruit te reinigen na het stoken. Dit kan het beste gebeuren met een stuk keukenrolpapier.

Brandstoftypen

Bij hoge temperaturen kan de kachel schade oplopen. Het glas kan bijvoorbeeld wit worden. Dit kan vermeden worden door nooit met de aslade open te stoken en zeer voorzichtig te zijn als men met brandstof stookt die erg veel warmte kan ontwikkelen, zoals bijvoorbeeld briketten. Als de rookgastemperatuur boven de 580°C komt, schakelt HWAM Autopilot IHS™ over op de veiligheidsstand en zullen de luchtkleppen automatisch worden afgesteld om oververhitting te voorkomen. Als de temperatuur is gedaald tot 450°C, treedt de houtkachel weer normaal in werking.

Gebruik bij voorkeur gekliefd berken- of beukenhout, dat minimaal één jaar onder invloed van zon en wind onder een afdak is bewaard. Het hout moet droog zijn (een vochtgehalte van max. 20%) voordat het binnenshuis wordt bewaard. Aanmaakhout kan het beste een paar dagen vóór gebruik binnenshuis worden bewaard.

Briketten geven veel warmte af. Sommige typen dijen snel uit, met als gevolg een niet te controleren verbranding.

Steenkool verbrandt bij een hoge temperatuur en geeft veel roet. Steenkool dient in een koleninzetstuk verbrand te worden.

Niet geschikt voor verbranding in deze modellen.

Petroleumcokes verbrandt bij een hoge temperatuur en geeft veel roet. Petroleumcokes dient in een koleninzetstuk te worden verbrand. Cokes verhogen de slijtage van de kachel en de brandkamer, en verminderen derhalve de levensduur wezenlijk.

Niet geschikt voor verbranding in deze modellen.

De kachel voldoen uitsluitend aan de EN 13240-goedkeuring als ze worden gestookt met hout. Het is verboden te stoken met spaanplaat, gelakt, geverfd of geïmpregneerd hout, plastic of rubber.

ONDERHOUD

Reinigen

Het onderhoud van de kachel dient alleen te geschieden als deze koud is. Het dagelijks onderhoud is minimaal. Het eenvoudigste is de kachel uitwendig te stofzuigen met een klein mondstuk met een zachte borstel. U kunt de kachel ook met een droge, zachte doek of een zachte stoffer afstoffen. Maar denk eraan: alleen als de kachel koud is. Gebruik geen water, alcohol of reinigingsmiddel, dit kan de lak beschadigen. Eén keer per jaar is het tijd voor de grote schoonmaak. Alle as en roet moeten dan uit de stookkamer worden verwijderd. Smeer de scharnieren en sluithaak met vloeibaar kopervet in sprayvorm (hittebestendig tot 1100 graden Celsius), zie tekening E. Til de deur ca. 12 cm op en spuit kopervet op de scharnierpen.

Servicebeurt

De kachel dient tenminste één keer in de twee jaar een grondige, preventieve servicebeurt te krijgen. Deze servicebeurt moet o.a het volgende omvatten:

• Grondige reiniging van de kachel.
- Controle van warmteisolerende materialen en eventueel vervanging.
- Controle van de pakkingen. De pakkingen moeten worden vervangen als ze niet meer gaaf en soepel zijn.
- Smeren van de scharnieren en de sluithaak med kopervet (tekening E).

De inspectie moet door een bevoegd monteur worden uitgevoerd. Gebruik uitsluitend originele reserveonderdelen.

Schoonmaken

De rookgeleidingsplaten neemt u voor het schoonmaken uit te kachel.

(Tekening D)

Til de rookplaat (1) iets omhoog en naar voren, zodat deze loskomt van de bovenste achterplaat (2). Daarna kan de rookplaat omlaag bewegen en worden verwijderd.

Til de rookgeleidingsplaat (3) iets omhoog en naar voren totdat deze loskomt van de haken aan beide kanten.

As

De aslade kan het eenvoudigst worden leeggehaald door een vuilniszak over de lade heen te trekken, deze om te keren en daarna weer voorzichtig uit de zak te halen. De as kunt u bij het dagelijks huisvuil storten.

Denk er aan dat er zelfs 24 uur nadat het vuur in de kachel gedoofd is, gloeiende deeltjes in de as kunnen zitten!

Isolatie

Het effectieve maar poreuze isolatiemateriaal van de brandkamer kan mettertijd slijten of beschadigd raken. Het barsten van het isolatiemateriaal heeft geen gevolgen voor de werking van de kachel. Het materiaal dient echter vervangen te worden zodra de slijtage de helft van de oospronkelijke dikte overschrijdt.

Deuren/glas

Wanneer de glazen deur beroet is kan deze gemakkelijk worden gereinigd met een vochtig stuk in as gedoopte keukenrol. Maak het glad met verticale bewegingen schoon (van boven naar beneden). Droog na met een droog stuk keukenrol. Controleer regelmatig of de pakkingen in deuren en aslade volledig en zacht zijn. Is dit niet het geval, dan dienen zij vervangen te worden. Gebruik uitsluitend originele pakkingen.

Oppervlak

Gewoonlijk is het niet noodzakelijk het oppervlak een nabehandeling te geven. Eventuele verfschade kan behandeld worden met Senothermspray.

Garantie

Bij gebrekkig onderhoud vervalt de garantie!

Onderhoudsalarmen

U kunt de houtkachel nog steeds gebruiken, maar neem zo snel mogelijk contact op met uw dealer. Het kan zijn dat de houtkachel niet schoon brandt.

BEDRIJFSTORINGEN

Beroet glas

• Het hout is te vochtig. Stook alleen met brandstof die minimaal 12 maanden onder een afdak heeft gelegen en een vochtgehalte heeft van ca. 20%.
• Het is mogelijk dat de deur niet meer dicht afsluit. Monteer een nieuwe pakking.

Rook in de kamer bij openen van de deur

• De by-pass schuif of de schuif in de schoorsteen kunnen gesloten zijn. Open de schuif.
• Onvoldoende schoorsteentrek. Laat de schoorsteenveger komen.
• Het reinigingsluik sluit slecht of is er uit gevallen. Vervangen of opnieuw monteren.
• Open nooit de deur zolang er vlammen zichtbaar zijn.

- De pakking in de deur of de aslade sluit niet goed af. Monteer een nieuwe pakking.

Veiligheidsalarmen

U kunt de houtkachel niet gebruiken. Neem zo snel mogelijk contact op met uw dealer.

Als er zich storingen voordoen die u niet zelf kunt verhelpen, kunt u het beste contact opnemen met de dealer waar u de kachel hebt gekocht.

PRESTATIEVERKLARING

De prestatieverklaring kan van onze website worden gedownload via de volgende links:

HWAM 2610 met Autopilot IHS ^TM :	www.hwam.com/dop/2610ihs
HWAM 2620 met Autopilot IHS ^TM :	www.hwam.com/dop/2620ihs
HWAM 2630 met Autopilot IHS ^TM :	www.hwam.com/dop/2630ihs
HWAM 2640 met Autopilot IHS ^TM :	www.hwam.com/dop/2640ihs
