Gefeliciteerd met uw nieuwe houtkachel met HWAM Autopilot IHSTM.

IHS staat voor "Intelligent Heat System" en is een digitale sturing van de verbranding in uw nieuwe houtkachel. HWAM Autopilot IHS™ is gericht op het regelen van een milieutechnisch optimale en zo efficien mt mogelijk verbranding met een hoge mate van comfort voor de gebruiker.

HWAM Autopilot IHS™ is een geheelarendue,gepatenteerde technologie waarmee de hoeveelheid toegevoerde lucht naar de verbrandingskamer elektronisch wordt geregeld. Uw nuwe houtkachel meet zelf doorlopend de temperatuur en het zuurstofgehalte in de verbranding, en is geprogrammeerd om op het juiste moment en de juiste plaat de juiste hoeveelheid zuurstof via 3 belangrijke luchtkanalen aan te voeren naar het vuur in de verbrandingskamer.Via een eenvoudige afstandsbediening kan de gebruiker dethermostaat instellen op het gewenste warmteniveau en doorlopend informatie aflezen over de kamertemperaturen en het optimale moment van bijvullen met het oog op milieu en rendement.

Uwijke houtkachel met HWAM Autopilot IHS™ garandeert daarmee de schoonste en meest houtbesparende verbranding ongeacht externe factoren als houtsoort, schoorsteentrek, ervaring van de gebruiker en andere omstandigheden.

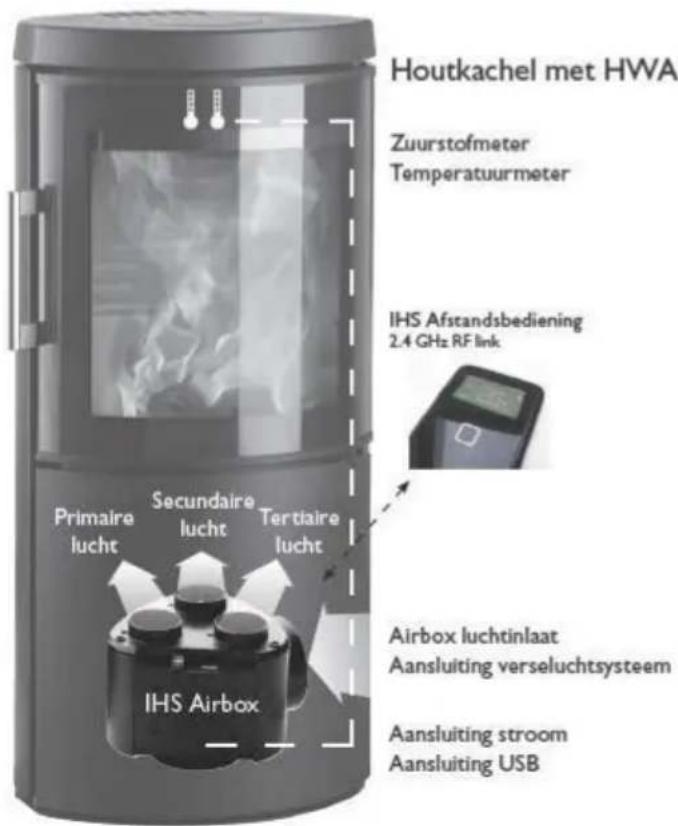

HWAM Autopilot IHS™ bestaatuit de volgende onderdelen:

Airbox: de Airbox bevat een printplaat/software en 3 motoren die de primaire, secundaire en tertiaire verbrandingslucht regelen. Het verseluchtsystem kan aan de achterkant of in de bodem op de Airbox worden gemonteerd.
2 sensoren: een temperatuurmeter en een zuurstofmeter geven informatie over de houtkachel door aan de Airbox.
- Afstandsbediening met wandhouder: afstandsbediening met batterijen, teplaatsen op min. 2 meter van de houtkachel. De afstandsbediening meet de kamertemperatuur en stuurt de informatatie draadloos maar de Airbox.
Stroomvoorziening: van de Airboxaar het dichtstbijzijnde stopcontact.

Wettelijkke voorschriften

Bij de installmentie van uw HWAM-kachel moeten steeds zowel alle wettelijk voorschriften als deplaatselijk geldende bouwvoorschriften worden gerespecteerd. Laat u voor de montage van de kachel adviseren door uw HWAM verkoper.

Ruimtelijke verreisten

In de ruimte waar de houtkachel zal worden opgesteld moet een toevoer van verse verbrandingslucht gewaarborgd zich. De houtkachel gezruikt ca. 11-14 m³ lucht per uur. Ter vergelijkking: een moderne keukenafzuigkap zuijt tot 1000 m³ lucht per uur. Een opklapbaar venster of een regelbare luchtklep volstaan, maar ideaal is toch de aansluiting op een HWAM-verseluchtsystemm. Breng de luchtklep of het luchtrooster zo aan dat de toevoer Niet kan worden geblokkeerd.

Let op: Niet alle soorten glas zijn hittebestendig. Daarom moet een glazen wand in sommige geallen als een brandbare wand worden beschouwd. Neem contact op met eenplaatselijke schoorsteenveger of glasproducent om de juiste afstand tot glas na te gaan.

Dragende ondergrond

Vergewis er u voor de montage van de kachel van dat de ondergrond het gewicht van de kachel en de schoorsteen kan dragen. Het gewicht van de schoorsteen kunt u berekenen uit de omvang en de hoogte.

Technische specificaties

Model	Gewicht	Hoopte Breudte Diepte
HWAM 2610c/2620c met sokkel 66 kg 73	,0 cm 43,0 cm	36,9 cm
HWAM 2610c/2620c met wandbeslag 64	kg 70,0 cm 43,0 cm	0 cm 40,4 cm
HWAM 2610m/2620m met sokkel 64 kg 73	,0 cm 43,0 cm	36,9 cm
HWAM 2610m/2620m met wandbeslag 62	kg 70,0 cm 43,0 cm	3,0 cm 40,4 cm
HWAM 2630c/2640c 75 kg 100,0 cm 43,0	cm 36,9 cm
HWAM 2630m/2640m 73 kg 100,0 cm 43,0	,0 cm 36,9 cm

Afstand tot brandaar materiaal

Plaats uw HWAM-kachel op een Niet-brandbare ondergrond. Staat de kachel op een houten vloer of een gelijkaardig materiaal, dan要去 de bodem met een Niet-brandbaar materiaal worden afgedekt.

Wanner HWAM 2610/2620 op een brandbare vloer worden opgesteld要去 hij altijd op een sukkel worden geplaatst. Dit is ook het geval wanner de vloer is afedekt met Niet-brandhaar materiaal zoals een glazen of stalen vloerplaat. De sukkel is als accessoire verkrijgbaar - vraag ernaar bij uw HWAM-dealer.

Tekening A	HWAM 2610 HWAM 2630	HWAM 2620 HWAM 2640
1. Voor gemetselde wand	10 cm	10 cm
1. Voor brandbare wand, awhile	19 cm	19 cm
2. Voor brandbare wand, zichkant	36 cm	36 cm
1. Tot brandbare wand, opstelling in hoek	34 cm*	20 cm*
3. Inrichtingsafstand, vooraan	80 cm	80 cm

*Afmetingen bijplaatsing in een hoek,zijn slechtsindicatief.Neem contact op met uw schoorsteenveger voor een definitieve berekening.

Bij montage aan de wand moet de HWAM 2610/2620 minimaal 3 cm boven een eventuele brandbare vloer hangen. Dit geldt ook als er een plank op de vloer worden aangebracht.

Houd rekening met eventuele voorschriften voor de afstandussen muur en rookbuis.

De afstand tot gemetselde muren is vastgelegd in verband met het onderhoud van de HWAM Autopilot IHS™. De kachel met muurbeslag kan op een gemetselde muur worden aangebracht, maar de kachel要去 dan wel worden gedemonteerd om de HWAM Autopilot IHS™ te kunnen bedieren.

Vereisten voor de schoorsteen

De schoorsteen moet zo hoog় dat een goede trek gewaarborgd worden en de rook geen belasting vormt. Nominale trek: 12 Pa.

De schoorsteen要去en dagmaat van min. 150mm in diameter hebben. Als bijkomende minimale vereiste geldt darüber dat de opening in groote steeds overeen要去 stemmen met het afvoeraansluitstuk van de kachel. De schoorsteen要去 bovendien voorzien zijn van een makkelijk toegankelijkre reinigingsdeur.

De rookbuis en schoorsteen要去en algid geschikt zich voor gebruik met een houtkachel. Vraag uw HWAM-dealer om meer informatie.

Wijzigen van rookafvoer van bovenafvoer maarchterafvoer (Tekening F)

1. Verwijder de gietijzeren bovenplaat (I) van de houtkachel.
2. Verwijder dechterplaat van de houtkachel door de 2 schroeven (2) los te draaien.
3. Demonteer de afdekplaat (3).
4. Draai de rookring (4) eraf en schroef deze verrolgens vast aan de achterkant van de houtkachel.
5. Vouw de leidingen, die nu langer zijn, voorzichtig op en zet ze vast met de klemmen (5).
6. Breek de uitsparing (6) in dechterplaat weg en schroef de hinterplaat hierna weeer op de kachel. Zorg er bij het monteren van dechterplaat voor dat de leidingen Niet bekneld raken.
7. Schroef de afdekplaat (3) nu op de bovenkant van de houtkachel.
8. Leg de gietijzeren bovenplaat (1) op de houtkachel.
9. Leg het gietijzeren bovendeklassel (7) in het gat in de gietijzeren bovenplaat.

Aansluiting op de schoorsteen

Alle kachels—hebben een awhile—en een bovenaansluiting voor de rookafvoer. De kachel kan op een goedgekeurde stalen schoorsteen met bovenaansluiting ofrechtstreeks op de achteraansluiting van een schoorsteen worden aangesloten.

Verticale doorsnede van de rookafvoer (Tekening B en C)

B: Rookafvoer lungs boven

C: Rookafvoer langs awhile

Stalen schoorsteen (9).
- De bocht (10) past inwendig op het aansluitstuk van de kachel.
Gemetselde schoorsteenwand (II).
- Ingemetselde mof (12). Past op de rookpijp.
- Muurrosace (13). Verbergt reparatie rond de gemetselde mof.
Pakking (14). Wordt gedicht met dichtingsstrip.
- Rookkanalen (15) van de HWAM kachel.
Regelschuif (16)in rookpijp.
- Reinigungsluiikje (17).

Het monteren van afzonderlijke delen

Controleer voor het opstellen van de kachel of alle afzonderlijke delen correct gemonteerd zijn. Verticale doorsnede van de kachels (Tekening B):

Rookplaat (5). De rookplaat要去 rusten op de achechterplaat en op de houder aan de voorkant boven

• Rookgeleidingsplaat (6). De rookgeleidingsplaat hangt aan 2 haken, een aan elke kant boven in de verbrandingskamer. Hang de rookgeleidingsplaat op zichn plaats door deze boven in de verbrandingskamer omhoog te tillen enaar achteren te schuiven totdat deze aan de twee haken vasthaakt. Verwijder de transportbeveiliging nadat de houtkachel is geinstalleerd. Til de rookplaat omhoog eniets maar voren, waarna deze omlaag kan bewegen enuit de verbrandingskamer kan worden verwijderd. Buig verrolgens de transportbeveiliging� beneden enaar voren totdat deze verticaal staat.
  Gietijzeren bodem (7). De gietijzeren bodem要去 plat op de bodem van de verbrandingskamer liggen.

Aansluiting en gebruiksklaar makev van de HWAM Autopilot IHS™

I. Sluit de voeding aan

a) op een normal 230V stopcontact
b) op de airbox in het houtvak onder de verbrandingskamer (leid de voeding maar binnen via de luchtspleet onderaan:tussen de lijplaat en dechterplaat - van voren gezien aan de linkerkant van de kachel).Op de airbox staat aangegeven waar de stekker in moet worden gestoken. Zie Foto van voeding op de airbox.

Airbox zonder voeding Airbox met voeding

1. Stop 3 AA-batterijen in de afstandsbediening. Als het IHS-logo van het display verdwijnt, is de afstandsbediening maar voor gebruik.
2. De afstandsbediening en de houtkachel要去en met elkaar worden verbonden (gebeurt in de fabriek).

Als de statusregel onder in het display gereed is (leeg) () en in drie velden is verdelijk, zijn de houtkachel en de afstandsbediening met elkaar verbonden.
Als de statusregel een stippellijn () vertoont, zich de afstandsbediening en de

houtkachel Niet met elkaar verbonden. Breng een verbinding tot stand door (uitgaande van een display zonder verlichting) de knop ingedrukt te houden tot het geavanceerde menu verschijnt. Druk een paar keer kort op de knop tot de tekst "Link to stove" is gemarkeerd en wacht tot dit menu worden geopend. Druk een paar keer kort op de knop tot de tekst "Connect" is gemarkeerd en wacht opnieuw. Als de tekst "Please cycle stove power" in het display verschijnt, wordt de stroom van de airbox afgesloten, waarna de stroom waar wordt aangesloten. Druk verwolgens nogmaals op de knop. Als het bericht "Connected to stove" in het display verschijnt, zichn de houtkachel en de afstandsbediening met elkaar verbonden. Druk een keer op de knop om terug te kerenaar het hoofdmenu. Als Niet opnieuw op de knop gedrukt worden, verlaat de afstandsbediening automatisch het menu om terug te kerenaar het startdisplay.

1. Doe een zelftest van HWAM Autopilot IHSTM

Voorafgaand aan de eerste stockbeurt要去en zelftest van de elektronische sturing worden gedaan (gebeurt in de fabriek). Een zelftest kan uitsluitend worden uitgevoerd als de houtkachel is afgekoeld en in stand-by staat (geen markings in de statusregel Zorg ervoor dat het display Niet actief is, d.w.z. dat het display Niet verlicht is ). Als het display verlicht is voordat er lang wordt gedrukt, wordt de houtkachel inplaats waarvan voorbereid op het aanmaken (een lucifersdoosje verschijnt in het display) en kan er geen zelftest worden uitgevoerd. Druk ca. 5 seconden op de knop van de afstandsbediening om in het menu te komen. Druk op de knop tot de cursor op "Selftest" staat. Wacht een paar seconden tot de afstandsbediening zichaar het menu "Selftest"Gaat. Druk op de knop tot de cursor op Engage"staat. Na een paar seconden

start de zelftest.

Met een zelftest worden gecontroleerd of de basifunctiesaar behoren werken.

Een zelftest is onnderverdeeld in vier testtypes:

• Test van de software
• Test van de temperatuursensor en ijking
• Test van de lambdasensor en ijking
• Test van de drie motorkleppen en ijking

De afstandsbediening zal een melding geben met de tekst "Pass" als alles in orde is of "Failed" als er een probleem is geconstateerd. Deze zal ook reageren met de tekst "Failed" als u voorafgaand aan een zelftest de houtkachel met de afstandsbediening heeft voorbereid op het aanmaken (een lucifersdoosje in het display hebft gekreten). Als de stroom wordenuitgeschakeld en wee ingeschakeld, keert het programma terug maar stand-by en kan een zelftest worden uitgevoerd. Als de afstandsbediening reageert met de tekst "Not completed", kon de zelftest Niet worden uitgevoerd waar dat de houtkachel nicht volledig is afgekoeld of Niet in stand-by staat.

1. Plaats de afstandsbediening indezelfde ruimte als de houtkachel op een plek waar deze nicht bloatstaat aan directe stralingswarmte van de kachel of direct zonlicht.Dit isoodzakelijk omdat de afstandsbediening werkt als een thermometer.De kamertemperatuur worden draadloosaar de elektronische sturing van de houtkachel gestuurd en voor de intelligente regeling van de verbranding gebruikt. De bijgeleverde houder voor de afstandsbediening kan aan de wand worden gehangen.

De schoorsteen

De schoorsteen is de motor van de kachel en allesbepalend voor de werkking van de kachel. De schoorsteentrek geeft een onderdruk in de kachel. Deze onderdruk verwijdert de rook uit de houtkachel, zuijt via kleppen lucht aan voor de zogeheten ruitspoeling, die de ruit roetvrij houdt, en zuijt luucht aan voor de verbranding via HWAM Autopilot IHS™.

De schoorsteentrek ontstaat door het temperatuursverschil tussen binnen en buiten de schoorsteen. Hoe hoger de temperatuur in de schoorsteen, hoe better de schoorsteentrek. Een stenen schoorsteen is Niet zo snel warm als een stalen schoorsteen. Als de trek in de schoorsteen door weers- en windomstandigheden slecht is, is het extra belangrijk dat de schoorsteen zo snel möglichk worden verwarmd. Er要去 dan snel voor vlammen worden gezorgd. Maak de stukken hout extra Klein, gebruik een extra aanmaakblokje, of dergelijkke.

Als de kachel enigeijd Nieteer is gebruikt, moet worden gecontroleerd of de schoorsteenpijp nicht verstopt is.

Er können verschillende installations op een schoorsteen worden aangesloten. Wel moet dan eerst worden nagegaan welke voorschriften hierop van toepassing+zijn.

Zelfs een goede schoorsteen kan slecht functioneren indien hij verkeerd worden gebruikt.

Daarentegen kan zichs een slechte schoorsteen bij goed gebruik functioneren.

Reiniging van de schoorsteen

De schoorsteen moet一年多ijks worden geveegd om te voorkomen dat er brand in ontstaat. De rookafvoerbuis en de rookkamer boven de stalen rookgeleidingsplaat要去en samen met de schoorsteen worden gereinigd. Als reiniging van de schoorsteen van bovenaf onmogelijk is vanwege de hoogte van de schoorsteen, moet er een reinigingsluikje worden aangebracht.

Bij schoorsteenbrand of oververhitting za HWAM Autopilot IHS™ overschakelen op de veiligheidsstand en automatisch alle kleppen afstellen om het vuur snel te latent doven. Doe de deur Niet open, anders

kan het vuur werk oplaaien. Bel de brandweer. Laat de kachel inspecteren door een schoorsteenveger alvorens deze waar in gebruik te nemen.

Testresultaten van nominale test EN 13240
Nominale warmteopbrengst	4,5 kW
Rooktemperatuur	280 °C
Stroming rookgasmassa	3,55 g/s
Testresultaat conform NS 3058
Deeltjesemissie	2,2 g/kg

AFSTANDBEDIENING

De afstandsbediening is de interface van HWAM Autopilot IHS™. De afstandsbediening meet de huidige kamertemperatuur. Daarom要去 de afstandsbediening op een plek in de ruimte worden geplaatst waar deze Niet worden beinvloed door een onnatuurlijk hoge temperatuur, zoals de stralingswarmte van de houtkachel of direct zonlicht.

Stel het gewenste warmteniveau in op de afstandsbediening, net als bij een radiatorthermostat. Via radiogolven stuart de afstandsbediening informatie aan de airbox (het besturingsystem) van de houtkachel over de huidige kamertemperatuur en het gewenste warmteniveau.

Hier volgt een beschrijving van de functies van de afstandsbediening. Op het normale scherm van de afstandsbediening staan in principe 4 dingen aangegeven:

I) De kamertemperatuur
2) Het batterijniveau van de afstandsbediening
3) De thermostaatinstelling (het gekozen warmteniveau)
4) Statusregel (toont de verbrandingsfasen)

Knop:

Kort drukken - in de startfase of de verbrandingsfase = instelling thermostat (gewenst warmteniveau)

Kort drukken - in stand-by of de uitbrandingsfase =
start de houtkachel, d.w.z. bereidt de houtkachel voor op het aanmaken
Lang drukken - alleen möglich als het display Niet verlicht is =
geavanceerd menu

Symboolbeschrijving
IHS	IHS logo Dit logo is zichtaar als de afstandsbediening worden ingeschakeld, bijv. nadat de batterijen+zijn verrangen.
21°C	Kamertemperatuur De kamertemperatuur worden in het midden van het display getoond. De kamertemperatuur worden gemeten op de plek waar de afstandsbediening zich bevindt. De huidige kamertemperatuur worden gebruikt in verband met de regeling van de verbranding en het tijdstip van het bijvulalarm. Daarom要去 de afstandsbediening nicht ditch bij de houtkachel of in direct zonlicht worden geplaatst, aangezien deze dan worden beinvloed door een onnatuurlijk hoch temperatuur.
	Batterijniveau Het batterijniveau van de afstandsbediening. Als de batterijen een minimumniveau hebben bereikt,要去en ze worden verrangen. Bij normaal gebruik is de verwachte levensduur van de batterijen ca. 1/2-1aar.
	Thermostatinstelling HWAM Autopilot IHS™ heegt een thermostatfungtie dieervoort zorgt dat de kamertemperatuur op het gewenste niveau blijft. De thermostat werkst op bezelfde manier als bij een cv-installatie. Met de afstandsbediening kiest u zich het gewenste niveau dat bij uw kameromstandigheden past. De thermostatfungtie kan op zes verschillende niveaus worden ingesteld: (Niveau 0-5, waarbij niveau 3 een gemiddelde is van ca. 22-24°C). Niveau 0:Instelling op de langzaamste verbranding (3-4 kW),geen kamertemperatuurregeling Niveau 1-2:Instelling op lage kamertemperatuur (ca. 18-22°C) Niveau 3:Instelling op gemiddelde kamertemperatuur (ca. 22-24°C) Niveau 4:Instelling op hoge kamertemperatuur (ca. 24-26°C) Niveau 5:Instelling op maximale kamertemperatuur (ca. 27-29°C).Dit niveau regelt zo snel möglich de hoogst mogelijk kamertemperatuur en is vooral geschikt als u in korteijd een onverwarmde ruimte wilt verwarmen. Als de temperatuur in de ruimte het gewenste niveau nadert,kiest u het gewenste warmteniveau op de afstandsbediening.
	Statusregel De statusregel worden onder in het display getoond. Deze geeft aan in welke ver-brandingsfase het systeme zich bevindt. Niet in contact met airbox. In contact - maar in stand-bymodus. Startfase verbranding. Bedrijfsfase verbranding. Uitbrandingsfase verbranding.
	Aanmaken De houtkachel is kaar om aangemaakt te worden en de kleppen worden geopend. Dit symbool verschijnt door in de stand-bymodus of in de uitbrandingsfase twee ker op de afstandsbediening te drukken. Het symbool verschijnt dus ook als u in de uitbrandingsfase twee ker op de afstandsbediening drukt. In dat geval betekent het Niet dat de kachel opnieuw moet worden aangemaakt, maar worden alleen aangegeven dat de kleppen van de kachel worden geopend zatat het neuewe hout voldoende lucht krijgt om snel vlam te vatten.
	Bijvulalarm Als de verbranding is overgeaan op de gloeifase, worden een bijvulalarm geveen. Het alarm worden drie keer met een interval van 10 seconden geveen en met geluid ondersteund. Geadviserd worden hoeveel hout要去 worden bijgevuld aan de hand van drie niveaus: Kleine hoeveelheid hout (700 - 1200 gr) Gemiddelde hoeveelheid hout (1000 - 2000 gr) Grote hoeveelheid hout (1800 - 3000 gr) Leg altijd minimaal twee stukken hout in de kachel, ook als er maar met eenkleine hoeveelheid hout hoeft te worden gestoorkt. De temperatuur zorgt ervoor dat het hout in gas worden omgezet. Twee stukken hout verwarmen elkaar en stijgen sneller in temperatuur.
	Herinnering bijvulalarm Als er een bijvulalarm is geveen en geen hout is bijgevuld, za dit symbool in de linkerbovenhoek knipperen. Als het symbool lang aanwezig is, kan de temperatuur in de rookgassen zo laag zijn dat het vuur opnieuw要去 worden aangemaaakt om de houtkachelmeer lucht te goven (doe dit door twee koer op de afstandsbediening te drukken, zodat het symbool voor aanmaken in het display verschijnt).
	Controleer na het bijvullen algid of de statusregel verandert van uitbrandingsfase in bedrijfsfase. Hierdoor weet uzeker dat de houtkachel heegt geregisteerd dat er/Newu hout is bijgevuld, en zodoende dat de verbranding de juiste hoeveelheid lucht krijgt. Door het stijgende zurstofniveau in de verbrandingskamer bij het openen van de deur krijgt de houtkachel het signald ar血液循环.Aan het einde van de uitbrandingsfase kan het zurstofniveau in de verbrandingskamer het zurstofniveau in de ruimte zo zich naderen, dat de stijging van het zurstofniveau in de verbrandingskamer als gezolg van het openen van de deur Niet geregisteerd kan worden. Indien de statusregel Niet kort na het bijvullen verandert van uitbrandingsfase in bedrijfsfase, moet u twee koer op de afstandsbediening drukken, zodat het symbool voor aanmaken (lucifersdoosje) verschijnt.
Updating	Update Als de Airbox met neue software worden geüpdatet (door een servicetechnicus), verschijnt deze grafische weergave.
	Geavanceerd menu De afstandsbediening heeft een menu waarin de meer geavanceerde instelleningen können worden gewijzigd. Door de knop op de afstandsbediening 5 seconden ingedrukt te houden, komt u in het geavanceerde menu: Diearend de hoofdmenu's: •Sound (geluid aan- of uitzetten) •Selftest (start van "zelftest", bijv. in verband met servicebezoek)) •System info (de versie van de software in de Airbox resp. afstandsbediening) •Link to stove (wordt gezruikt als een afstandsbediening wordt gekoppeld aan een Airbox, dit gebeurt in de fabriek)
# !	Onderhoudsalarmen Bij het verschijnen van een onderhoudsalarm(Intukt u de houtkachel nog steeds gebruiken, maar要去 zo snel möglichk contact opnemen met uw dealer.Vergeet Niet de foutdode te vermelden, die in het display wordt weergegeven.Het kan+zijn dat de houtkachel Niet schoon brandt.
#	Veiligheidsalarmen Bij het verschijnen van een veiligheidsalarm(Intukt u de houtkachel Niet gebruiken. Neemzo snel möglichk contact op met uw dealer.Vergeet Niet de foutdode te vermelden, die in het display wordt weergegeven.

Informatie over verwijdering en recycling

De afstandsbediening bevat batterijen en moet waarom volgens de geldende nationale wetten en voorschriften geschienen van het gewone afval worden verwijderd.

C∈

Voldoet aan de eisen van de Europese richtdijnen 72/23/EEC en 2004/108/EEC.

HANDLEIDING STOKEN - HOUT

Als u voor de eerste keer uw kachel wilt aanmaken, moet u voorzichtig stoken, waarde alle materiaalen aan de warmte moeten gewennen. De lak wordt afgehard wonneer de kachel voor het eerst brandt en het deurtje en de aslade moeten zeer voorzichtig worden geopend, omdat anders het risico bestaat dat de pakkingen in de lak blijven vastplakken. Bovendien kan de lak een onaangename geur produceren, dus zorg voor goede ventilatie.

Belangrijke brandstofinformatie:

Toegestane typen brandstof

Uw houtkachel is uitsluitend EN-goedgekeurd voor hout. U kunt het Beste droog, gekloven hout gebruiken met een vochtgehalte van maximaal 20% . Als u met vochtig hout stookt, ontstaat er roet. Bovendien is dit slecht voor het milieu en is het stockrendement laag.

Aanbevolen houtsoorten

Alle soarten hout, bijvoorbeeld berken, beuten, eiken, iepen, essen, naaldhout en vruchtenhout, zich geschikte brandstoffen voor uw kachel. Het groe verschilussen de verschillende houtsoorten is Niet de brandwaarde, maar het gewicht per kubieke meter.Aangezien beukenhout per kubieke metereer weegt dan bijvoorbeeld sparrenhout, is er meer sparrenhout dan beukenhout nodig omdezelfde hoeveelheid warmte te krijgen.

Niet toegestane typen brandstof

Er mag nicht met de volgende materialen worden gestookit: bedrukt materiaal • spanplaat • plastic • rubber • vloeibare brandstoffen • afval zoals melkpakken • gelakt, beschilderd of geimpregneerd hout. Er mag met bovenstaande materialen nicht worden gestookit bzwat ze bij verbranding stoffen afgeven die schadelijk zichn voor de gezondheid en het milieu. Bovendien konnen deze stoffen uw kachel en uw schoorsteen beschadigen. De garantie komt waarbij te verrallen.

Opslag van hout

Een vochtgehalte van max. 20% worden bereikt door het hout minimaal eenaar, bij voorkeur onder invloed van zon en wind, onder een afdak te bewaren.

Het hout要去 droog zich (een vochtgehalte van max. 20% ) voordat het binnenshuis worden bewaard.

Aanmaakhout kan het beste een paarragen voor gebruik binnenshuis worden bewaard.

Aanbevolen afmetingen

Hoe goed de verbranding is, is sterk afhankelijk van de afmetingen van het hout. De volgende afmetingen worden aanbevolen:

Type hout Lengte in cm Diameter in cm
Aanmaakhout (kleine stukken) 25-30 2-5
Gekloven brandhout 25-30 7-9

Aanmake

Voor een goede verbranding is het heel belangrijk dat de kachel op de juiste manier wordt aangemaakt. Een koude houtkachel en een koude schoorsteen bemoeilijken de verbranding. Het is belangrijk om zo snel möglichk een hoge rookgasttemperatuur te bereiken. Een milieuvriendelijkke verbranding ontstaat pas bij een rookgasttemperatuur van 350^ .

Leg twee stukken hout (met een diameter van 5 - 8cm ) horizontally op de bodem van de verbrandingskamer. Leg waar kriskras 5-8 aanmaakhoutjes bovenop. Leg 2 aanmaakblokkenussen de bovenste laag aanmaakhoutjes.Druk 2 keer op de afstandsbediening,waarna het symbol voor aanmaken verschijnt. Steek de aanmaakblokken aan en sluit de deur.Zet de temperatuurknop op de afstandsbediening op het gewenste temperatuurniveau.

Als de gewenste rookgastemperatuur van 350^ Niet binnen 15 minuten is bereikt, geeft de afstandsbediening een bijvulalarm af, ook als er hout aanwezig is en vlammen te zien zijn. Het bijvulalarm kan misplaatst lijken, maar worden gegeven,ondat de temperatuurstijging te langzaam is. Het bijvullen vankleine stukken aanmaakhout resulteert vaak in een snellere temperatuurstijging.

De HWAM Autopilot IHS™ sluit de drie luchtkleppen als de houtkachel nicht in gebruik is (stand-by). Hierdoor dringt er geen warme kamerlucht de schoorsteen in (verlies van energie). Dit betekentECHTER ook dat de schoorsteen bij het aanmaken heel koud kan zich. In sommige geallen is het nodig de schoorstentrek op gang te helpen door een paar krantenpagina's op het aanmaakvuur te leggen. Leesmeer over de werking van de schoorsteen op www.hwam.com.

Belangrijk!

In de aanmaakfase mag de aslade Niet geopend worden en deze要去 algid gesloten zich als de houtkachel worden gezbruikt, anders werkt de intelligente sturing van de kachel Niet. Open de deur alleen om de kachel aan te make, bij te vullen of te reinigen.

Thermostaatfunctie

De HWAM Autopilot IHS™ brandt in principe milieuvriendelijk en past zich aan de gewenste kamertemperaatuur aan. Dethermostat functie is uitgevoerd als een radiatorknop. Deze worden door de gebruiker ingesteld op een warmteniveau dat past bij de ruimte waarin de houtkachel staat opgesteld. Als dethermostat is ingesteld op een bepaald warmteniveau, za de kachel voor zover möglichk aan deze temperaatuur worden aangepast.

• Als de huidige kamertemperatuur lager is dan het gewenste warmteniveau, verhoegt de regeling de rookgastemperatuur om de warmteafgifte van de houtkachel te vergroten.
• Als de huidige kamertemperatuur hoger is dan het gewenste warmteniveau, verlaagt de regeling de rookgasttemperatuur, waardoor de gloeifase zoveel möglichk worden verlengd voordat opnieuw要去 worden bijgevuld. Dit is om de warmteafgifte van de houtkachel te verminderen, maar tegelijkkertijd haut bij te kennen vullen zonder dat de kachel opnieuw要去 worden aangemaakt. Als de kamertemperatuur daalt tot onder het gewenste niveau, za de gloeifase worden verkort en een bijvulalarm worden geveven. Het systeme geeft een bijvulsignaal bij een rookgasttemperatuur van 180^ . Bij 100^ gaat het systeme in stand-by en worden alle kleppen gesloten.
• Als de huidige kamertemperatuur veel lager is dan het gewenste warmteniveau, verhoegt de regeling de rookgasttemperatuur. Als de waaropvolgende temperatuurstijging onvoldoende is, geeft de regeling een bijvulalarm af, onderat er maar verwachting meer hout nodig is om het gewenste warmteniveau in de ruimte te bereiken.
• Als de kamertemperatuur na opnieuw bijvullen nog steeds Niet het gewenste niveau heeft bereikt, is er möglich sprake van een te hoog vochtgehalte in het hout of een te zwakke schoorsteentrek. Met het oog op een milieuvriendelijk verbranding worden altijd gestreefd maar een rookgasttemperatuur van minimaal 350^ .

Bijvullen van hout

Als het bijvulalarm op de afstandsbediening klinkt, is de houtkachel koar om bijgevuld te worden. De afstandsbediening advisert hoeveel hout in de kachel kan worden gelegd.

Kleine
hoeveelheid hout
(700 - 1200 gr)

Gemiddelde hoeveelheid hout (1000 - 2000 gr)

Grotehoeveelheid hout (1800 - 3000 gr)

Uit verbrandingstechnisch oogpunt要去kachel altijd met minimaal 2 stukken hout tegelijk worden bijgevuld, ook als voor het bijvullen slechts eenkleine hoeveelheid hout nodig is. U kunt er ook voor kiezen om Niet bij te vullen. De kachel za dan na verloop vanijd automatisch in de slapstand gaan.

Bij uitzondering is het möglichk dat het systemniet registreert dat er hout is bijgevuld. Dit gebeurt als het zuurstofniveau in de verbrandingskamer op grond van de lage rookgastemperatuur zo hoog is, dat ondanks het openen van de deur geen stijing in het zuurstofniveau worden geregisteerd. Controller aanom na het bijvullen de statusregel op de afstandsbediening. Het middelste veld, dat de bedrijfsfase van de verbranding aangeeft, za kort na het bijvullen oplichten (). Druk twee keer op de afstandsbediening als deze in stand-by gaat, waarna de lucifer verschijnt.

Als de kachel brandt, worden de buitenvlakken van de kachel warm. Wees dus voorzichtig.

De kachel is nicht gebouwd om te worden gestookit op kolen en cokes. U=kuntECHTER briketten gebruiken, die op de as van het hout worden gelegd.

Wees opmerkzaam op het feit dat stoken met andere brandstoffen dan hout, roet op deruit als gevolg kan hebben.

Snelle of krachtige warmte kan worden bereikt door veel, maar vooral keine stukken te verbranden.

Maximale verbranding

De volgende hoeveelheden brandstof mogen maximaal per uur worden verstootkt:

Hout: 2,1 kg

Wordt deze grens overschreden, dan valt de kachel Niet langer onder de fabrieksgarantie, waar deze dan door overhitting beschadigd kan worden. De houtkachel is goedgekeurd voor periodiek gebruik.

Gebruikelijke bijvulinterval

Gebruikelijke bijvulinterval bij nominale capacititeit

Hout: 45 min

Lange brandtijd

De langzaamste verbranding worden bereikt door de gewenste kamertemperatuur op niveau 0 te zetten. Op dit niveau verloopt de verbranding met een zo laag möglichke rookgastemperatuur en worden de gloeifase zoveel möglichk verlangd.

Optimale verbranding

HWAM Autopilot IHS™ is ontwikkeld om de schoonste en meest efficiente verbranding te garanderen. Een goede verbranding ontstaat als op het juiste moment en de juiste plaat de juiste hoeveelheid zuurstof maar het vuur in de verbrandingskamer worden aangevoerd. HWAM Autopilot IHS™ houdt rekening met variabile externe factoren, maar daarnaast is het ook belangrijk om schoon en droog hout te gebruiken (vochtigheid ca. 16-20%). Leesmeer op www.hwam.com.

Het reinigen van het glas

Wij adviseren u de ruit te reinigen na het stoken. Dit kan het Beste gebeuren met een stuk keukenrolpapier.

Brandstoftypen

Bij hoge temperaten kan de kachel schade oplopen. Het glas kan bijvoorbeeld wit worden. Dit kan vermeden worden door nooit met deaslade open te stoken en zeer voorzichtig te zichn als men met brandstof stookt die erg veel warmte kan ontwikkelen, zoals bijvoorbeeld briketten. Als de rookgastemperatuur boven de 580^ komt, schakelt HWAM Autopilot IHS™ over op de veiligheidsstand en zullen de luchtkleppen automatisch worden afgesteld om oververhitting te voorkomen. Als de temperatuur is gedaald tot 450^ , treedt de houtkachel weeer normal in werkig.

Gebruik bij voorkeur gekliefd berken- of beukenhout, dat minimaal eenaar onder invloed van zon en wind onder een afdak is bewaard. Het hout要去 droog+zijn (een vochtgehalte van max. 20% ) voordat het binnenshuis worden bewaard. Aanmaakhout kan het beste eenaarragen voor gebruik binnenshuis worden bewaard.

Briketten geben weil warmte af. Sommige typen dijen snel uit, met als gevolg een nicht te controleren verbranding.

Steenkool verbrandt bij een hoge temperatuur en geeft veel roet. Steenkool dient in een kolinznetstuk verbrand te worden.

Niet geschikt voor verbranding in deze modellen.

Petroleumcokes verbrandt bij een hoge temperatuur en geeft veel roet. Petroleumcokes dient in een koleninzetstuk te worden verbrand. Cokes verhogen de slijtage van de kachel en de brandkamer, en verminderen derhalve de levensduur wezenlijk.

Niet geschikt voor verbranding in deze modellen.

De kachel voldoen uitsluitend aan de EN 13240-goedkeuring als ze worden gestookit met hout. Het is verboden te stoken met spaanplaat, gelakt, geverfd of geimpregneerd hout, plastic of rubber.

ONDERHOUD

Reinigen

Het onderhoud van de kachel dient alleen te geschieden als deze koud is. Het dagelijkns onderhoud is minimaal. Het eenvoudigste is de kachel uitwendig te stofzuiigen met een Klein mondstuk met een zachte borstel. U kunt de kachel ook met een droge, zachte doek of een zachte stoffer afstoffen. Maar denk eraan: alleen als de kachel koud is. Gebruik geen water, alcohol of reinigingsmiddel, dit kan de lak beschadigen. Een keer per Jaar is hetijd voor de groote schoonmaak. Alle as en roet moeten dan uit de stookkamer worden verwijderd. Smeer de scharnieren en sluithaak met vloeijaar kopervet in sprayvorm (hittebestendig tot I 100 graden Celsius), zie tekening E. Til de deur ca. 12 cm op en spuit kopervet op de scharnierpen.

Servicebeurt

De kachel dient tenminste eén keer in de twee Jaar een grondige, preventie servicebeurt te krijgen.

Deze servicebeurt要去a het volgende omvatten:

Grondige reiniging van de kachel.
- Controle van warmteisolerende materialen en eventueel cervanging.
- Controle van de pakkingen. De pakkingen要去en worden verrangen als ze Niet meer gaaf en soepel zich.
- Smeren van de scharnieren en de sluithaak med kopervet (tekening E).

De inspectie moet door een bevoegd monteur worden uitgevoerd. Gebruikuitsluitend originele reserveonderdelen.

Schoonmaken

De rookgeleidingsplaten neemt u voor het schoonmaken uit te kachel.

(Tekening D)

Til de rookplaat (1) iota omhoog en naar voren, zodat deze loskomt van de bovenste acheerplaat (2).

Daarna kan de rookplaat omlaag bewegen en worden verwijderd.

Til de rookgeleidingsplaat (3) iets omhoog enaar voren totdat deze loskomt van de haken aan beide kanten.

As

Deaslade kan het eenvoudigst worden leeggehaald door een vuilniszak over de lade heb te trekken,\ deze om te keren en daarna weeer voorzichtig uit de zak te halen. De as kunt u bij het dagelijks huisvuil\ storten.

Denk er aan dat er zichs 24 eer nadat het vuur in de kachel gedoofd is, gloeende deeltjes in de as hunnen zitten!

Isolatie

Het effectieve maar poreuze isolatiematerialiaal van de brandkamer kan mettertijd slijten of beschadigd raken. Het barsten van het isolatiematerialiaal heeft geen gevolgen voor de werkking van de kachel. Het materiaal dientECHTER verrangen te worden zodra de slijtage de helft van de oospronkelijke dikte overschrijdt.

Deuren/glas

Wanneer de glazen deur beroet is kan deze gemakkelijk worden gereinigd met een vochtig stuk in as gedoopte keukenrol. Maak het glad met verticale bewegingen schoon (van bovenaar beneden). Droog na met een droog stuk keukenrol. Controller regelmatig of de pakkingen in deuren enaslade volledig en zich {. Is dit Niet het geval, dan dienen zij verrangen te worden. Gebruik uitsluitend originele pakkingen.

Oppervlak

Gewoonlijk is het Nietoodzakelijk het oppervlak een nabehandeling te geven. Eventuele verfschade kan behandeld worden met Senothermspray.

Garantie

Bij gebrekkig onderhoud vervalt de garantie!

Onderhoudsalarmen

U kunt de houtkachel nog steeds gebruiken, maar neem zo snel möglichk contact op met uw dealer. Het kan zich dat de houtkachel Niet schoon brandt.

BEDRIJFSTORINGEN

Beroet glas

• Het hout is te vochtig. Stook alleen met brandstof die minimaal 12 maanden onder een afdak heeft gelegen en een vochtgehalte hebft van ca. 20% .
• Het is möglichd dat de deur nicht meer dicht aflsuit. Monteer een neue pakking.

Rook in de kamer bij openen van de deur

• De by-pass schuif of de schuif in de schoorsteen können gesloten zich. Open de schuif.
• Onvoldoende schoorsteentrek. Laat de schoorsteenveger komen.
• Het reinigingsluik sluit slecht of is er uit geallen. Vervangen of opniew monteren.
• Open nooit de deur zolang er vlammen zichtaar�.

• De pakking in de deur of de aslade sluit Niet goed af. Monteer een neue pakking.

Veiligheidsalarmen

U kunt de houtkachel nicht gebruiken. Neem zo snel möglichk contact op met uw dealer.

Als er zich storingen voordoen die u nicht selbst kurz verhelpen, kurz u het Beste contact opnemen met de dealer waar u de kachel hebt gekocht.

PRESTATIEVERKLARING

De prestatieverklaring kan van once website worden gedownload via de volgende links:

HWAM 2610 met Autopilot IHS™: www.hwam.com/dop/2610ihs

HWAM 2620 met Autopilot IHS™: www.hwam.com/dop/2620ihs

HWAM 2630 met Autopilot IHS™: www.hwam.com/dop/2630ihs

HWAM 2640 met Autopilot IHS™: www.hwam.com/dop/2640ihs
