Producttype	Elektrische warmteaccumulator
Merk	AEG
Model	WSP 2010
Breedte (mm)	605
Diepte X (mm)	415
Gewicht met stenen (kg)	118
Elektrische voeding	Driefasig 400 V AC, 50 Hz (3/N/PE)
Nominaal vermogen (kW)	2,0
Meetlading (kWh)	16,0
Maximaal toegestane lading (kWh)	17,0
Hoofdfuncties	Warmteopslag, handmatige of automatische ladingsregeling, afgifte via ventilator geregeld door ruimtethermostaat (optioneel), gecentraliseerd beheer mogelijk
Ladingsinstelling	4-standenkiezer (0, 1/3, 2/3, volledige lading) of automatisch via gecentraliseerde beheermodule
Afgifte-instelling	Ruimtethermostaat AEG (optioneel) voor ventilatormodulatie
Dagelijks onderhoud	Regelmatig reinigen van het filter van het luchtinlaatrooster; het koude apparaat reinigen met een vochtige doek, zonder schurende middelen
Periodiek onderhoud	Controle om de 2 jaar van het ventilatiekanaal door een specialist; controle van de veiligheidsonderdelen uiterlijk 10 jaar na de eerste ingebruikname
Veiligheid	Minimale afstanden aanhouden (uitlaatrooster 500 mm, zijkanten 70-100 mm, kap 40-100 mm); niet afdekken, geen wasgoed drogen; temperatuurbegrenzer en oververhittingsregelaars
Reserveonderdelen en accessoires	Wand- of ingebouwde ruimtethermostaat, gecentraliseerde ladingsbeheermodule, hulpverwarming, vloerbevestigingsvoet
Repareerbaarheid	Ingrepen voorbehouden aan een erkende specialist; aansluitschema's in de handleiding
Algemene informatie	Gebruiks- en montagehandleiding inbegrepen; garantie volgens aankoopland; recycling van verpakking en apparaat aan het einde van de levensduur

Veelgestelde vragen - WSP 2010 AEG

Hoe stel ik het niveau van warmteopslag in op de AEG WSP 2010?

Gebruik de kiezer op het bedieningspaneel. In de handmatige modus zijn de standen: 0 (uit), 1 (1/3 lading, voor tussenseizoen), 2 (2/3 lading, milde winter) en 3 (volledige lading, winter). Bij aanwezigheid van een gecentraliseerde beheermodule laat u de kiezer in stand 3 voor automatische regeling.

Welke veiligheidsafstanden moeten rond het apparaat worden aangehouden?

Houd de volgende minimale afstanden aan: ten opzichte van het luchtuitlaatrooster: 500 mm; ten opzichte van de rechter zijwand: 100 mm; links: 70 mm (100 mm tussen twee accumulatoren); ten opzichte van de kap (bijv. vensterbank): 40 mm (gordijnen of brandbare materialen: 100 mm).

Wat te doen als de accumulator helemaal niet warm wordt?

Controleer eerst of de kiezer in stand 3 staat. Controleer de zekeringen in de meterkast en de beveiligingsschakelaar. Als het apparaat na een nacht koud blijft, roep dan een specialist die de stroomonderbreker, de voeding op de klemmen L1/L2/L3 en de temperatuurbegrenzer controleert.

Hoe reinig ik het filter van het luchtinlaatrooster?

Duw het luchtinlaatrooster (6) voorzichtig naar beneden, kantel het bovenste gedeelte naar boven en verwijder het. Scheid het filter (7) van het rooster met behulp van een schroevendraaier. Reinig het met een borstel of stofzuiger. Plaats het filter terug in het rooster, steek het in de onderste uitsparingen en duw het onder het uitlaatrooster.

Kan ik wasgoed op het apparaat drogen?

Nee, dit is ten strengste verboden. De oppervlakken kunnen boven 80 °C komen, wat een brandrisico oplevert. Plaats nooit brandbare voorwerpen, stoffen of spuitbussen op of in de directe nabijheid van het apparaat.

Waar dient de gecentraliseerde ladingsbeheermodule voor?

Deze optionele module past de lading automatisch aan op basis van weersomstandigheden. In de automatische modus moet de kiezer in stand 3 staan. U kunt deze altijd handmatig overschrijven voor een individuele instelling.

Welke voedingsspanning is vereist voor de WSP 2010?

Het apparaat vereist een driefasige voeding 3/N/PE ~ 50 Hz 400 V. Varianten in 230 V zijn mogelijk, maar vereisen een aanpassing van de bedrading door een specialist.

Hoe voer ik een volledige reiniging van de binnenkant van het apparaat uit?

Verwijder de roosters en de voorwand, demonteer de luchtkanalen en de ventilatoren. Reinig voorzichtig de bodemplaat en de ventilatorbladen zonder deze te beschadigen. Monteer vervolgens in omgekeerde volgorde. Deze handeling wordt aanbevolen na installatie.

Wat te doen als de oppervlaktetemperatuur abnormaal hoog is?

Controleer of de ruimtethermostaat de ventilator goed inschakelt. Zo niet, roep dan een specialist. Zorg er ook voor dat het filter van het luchtinlaatrooster niet verstopt is; reinig het indien nodig.

Wanneer moet het apparaat door een specialist worden gecontroleerd?

Om de twee jaar voor het ventilatiekanaal achter het uitlaatrooster. Uiterlijk 10 jaar na de eerste ingebruikname moet een volledige controle van de veiligheids-, controle- en instelorganen worden uitgevoerd.

GEBRUIKSAANWIJZING WSP 2010 AEG

Gebruiks- en montagehandleiding

Deutsch English

Inhaltsverzeichnis

1. Gebruiksaanwijzig

Voor dc qcbruike
1.1 Beschrijving van het apparaat 49
1.2 Bediening 49
1.3 Veiligheidsvoorschriften
1.4 Verzorgung en onderhoud 50
1.5 Bcangrijke aanwijzing 51

Wat to doen wanneeer...? 51

Voor de installmenteur
2.1 Technische gegevens 52
2.2 Beschrijving van het apparaat 53
2.3 Voorschriften en bepalingen 54
2.4 Montageplaat55
2.5 Montage van apparata 55
2.6 Ferste inbedrijfsteling 59
2.7 Reparatic, ombouwen van hct apparaat 59
2.8 Aflevering 59

1. Milieu en recycling 62

1112

6

8

10

13

1516

1718

19

14

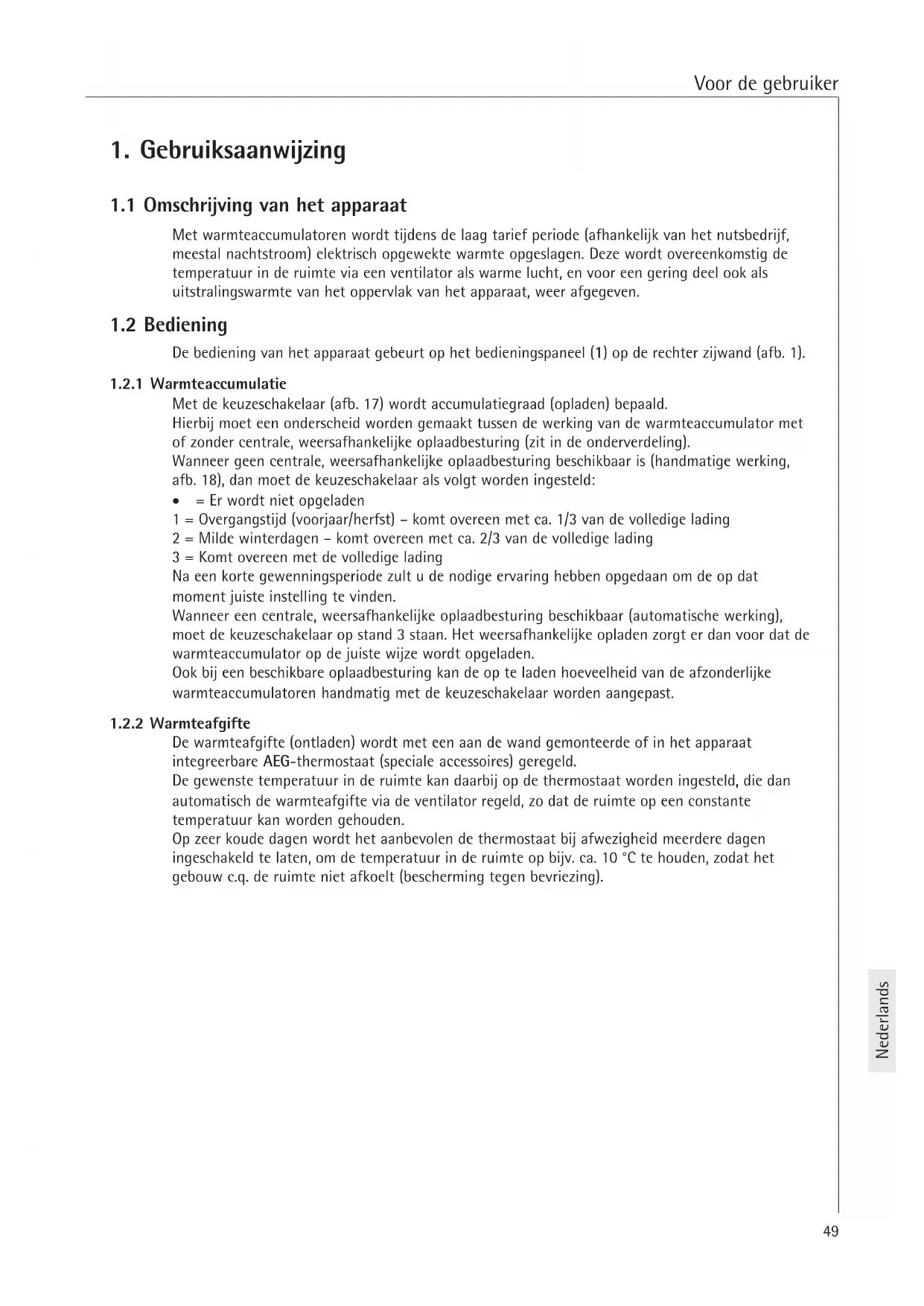

1. Gebruiksaanwijzing

1.1 Omschrijving van het apparatus

Met warmteaccumulatoren worden tijdens de laag tariefperiode (afhankelijk van het nutsbedrijf, meestal nachstroom) elektrisch opgewekte warmte opgeslagen. Deze worden overeenkomstig de temperatuur in de ruimte via een ventilator als warme lucht, en voor een gelding deel ook alsuitstralingswarmte van het oppervlak van het apparaat, waar afgegeven.

1.2 Bediening

De bediening van het apparaat gebeurt op het bedieningspaneel (1) op de rechtzer zijwand (afb. 1).

1.2.1 Warmteaccumulatie

Met de keuzeschakelaar (afb. 17) worden accumulatiegraad (opladen) bepaald.

Hierbij moet een onderscheid worden gemaaktussen de werkking van de warmteaccumulator met of zonder centrale, weersafhankelijk oplaadbesturing (zit in de onderverdeling).

Wanner geen centrale, weersafhankelijk oplaadbesturing beschikbaar is (handmatige werkking, afb. 18), dan moet de keuzeschakelaar als volgt worden ingesteld:

= Er worden nicht opgeladen

1 = Overgangsstijd (voorjaar/herfst) - komt overeen met ca. 1 / 3 van de volledige lading
2 = Milde winterdagen -komt overeen met ca. 2/3 van de volledige lading
3 = Komt overeen met de volledige lading

Na een korte gewenningsperiode zult u de nodige ervaring hebben opgedaan om de op dat moment juiste instelling te vinden.

Wanner een centrale, weersafhankelijk oplaadbesturing beschikbaar (automatische werkung), moet de keuzeschakelaar op stand 3 staan. Het weersafhankelijk opladen zorgt er dan voor dat de warmteaccumulator op de juiste wijze worden opgeladen.

Ook bij een beschikbare oplaadbesturing kan de op te laden hoeveelheid van de afzonderlijke warmteaccumulatoren handmatig met de keuzeschakelaar worden aangepast.

1.2.2 Warmteafgifte

De warmteafgifte (ontladen) worden met een aan de wand gemonteerde of in het apparaat integgreerbare AEG-thermostat (speciale accessoires) geregold.

De gewenste temperatuur in de ruimte kanARABij op de thermostaat worden ingesteld, die dan automatisch de warmteafgifte via de ventilator regeld, zo dat de ruimte op een constante temperatuur kan worden gehonden.

Op zich koude davon wird het aanbevolen de thermostat bij afwezigheid meerdere davon ingeschakeld te latenten, om de temperatuur in de ruimte op bijv. ca. 10^ te houden, zodat het gebouw c.q. de ruimte Niet afkoelt (bescherming gegen bevriezing).

1.3 Veiligheidsvoorschriften

• in ruimten worden gebruikt die brand- of explosiegevaarlijk zijn door de aanwezigheid van chemicalien, stof, gassen of dampen;
• in de onmiddelijkne nabijheid van leidingen of reservoirs worden gebruikt, die brandbare of explosieve stoffen bevatten;
• worden gezruikt wanner de minimale afstand tot aangrenzende objecten nicht in acht worden genomen.
• Montage (elektrische installment) alsmede de eerste inbedrijfstelling en het onderhoud van dit apparaat mogen alleen door een daartoe bevoegdevakman en overeenkomstig deze aanwijzingen worden uitgevoerd.
  In geen geval mag het apparaat worden gezrukt wanneer in de opstellingsruimte werkzaamheden zoals verleggen, slijpen, verzegelen, reinigen met benzine en onderhoud (spray, vloerwas) van vloeren en dergelijkste worden uitgevoerd. Bovendien要去 de ruimte voor het opladen in voldoende mate worden geventileerd.
• Het oppervlak van de behuizing van het apparaat en het luchtafvoerrooster+kennen tot een temperatuur van meer dan 80^ worden verwarmd. Daarom mogen op het apparaat of in de onmiddelijkne nabijheid waarvan geen brandbare, ontvlambare of warmte-isolerende stoffen, als wasgoed,dekens,tijdschriften,reservoirs met boenwas of benzine,sputidzoen en dergelijkde worden geplaatst.Ook mag geen wasgoed over het apparaat worden gehangen om dit te drogen. Gevaar voor brand!
• Voor alle soorten voorwerpen, zoals bijv. meubels, gordijnen, vitrage en textiel of andere brandaar of Niet brandaar materiaal, moet de volgende minimaleussenruimte, in het bijzonder ten opzichte van luchtafvoerroosters, ten opzicht van het apparaat worden aangehouden (afb. 2):

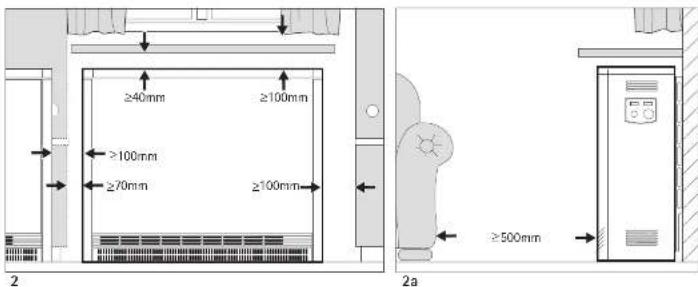

t.o.v. luchtafvoerrooster 500 mm

t.o.v. de rechter zichwand (voor montageruimte) 100mm

t.o.v. linker zijwand 70 mm

t.o.v. linker zijwand bij 2 warmteaccumulatoren naast elkaar 100mm

t.o.v.deksel (bijv.vensterbank) 40 mm

t.o.v. deksel (vitrage, gordijnen, brandhaar material) 100mm

De warme lucht moet ongehinderd uit het apparaat+kennen stromen (afb. 19)!

• De bij deze gebruiks- en montagehandleiding meegeleverde verwijzingsstickers „Geen voorwerpen op of tegen het apparaat zetten"要去en in zakelijk gebruekte ruimten,zoals bijv. in hotelsvakantiehuisjes, scholen enz., goed zichtaar op het deksel van het apparaat worden geplakt.

1.4 Verzorging en onderhoud

Wanner op de behuizing van het apparaat lichte bruine verkleuringen optreden, moeten deze waar möglich onmiddelijk met een vochtige doek worden verwijderd.

Het apparaat moet in koude toestand met de gebruikelijke onderhoudsmiddelen worden schoongemaakt.

Het gebruik van schurende en bijtende onderhoudsmiddelen moet worden vermeden.

Geen reinigingspray in de ventilatiegleuvel spuiten.

het ventilatiekanaal anschter het luchtafvoerrooster (5)要去ijdere tweeaar door eenvakman worden gecontroleerd. Hier kan in lichte mate vuilafzettingen voorkomen.

Geadviseerd wordt om tijdens regelmatig onderhoud ook de controle- en regelorganen te latent controlleren. Op z'n staat 10aar na de eerste ingebruikstelling moeten veiligheids-, controle- en regelorganen alsmede het gehele op- en ontlaadsysteme door een vakman worden gecontroleerd.

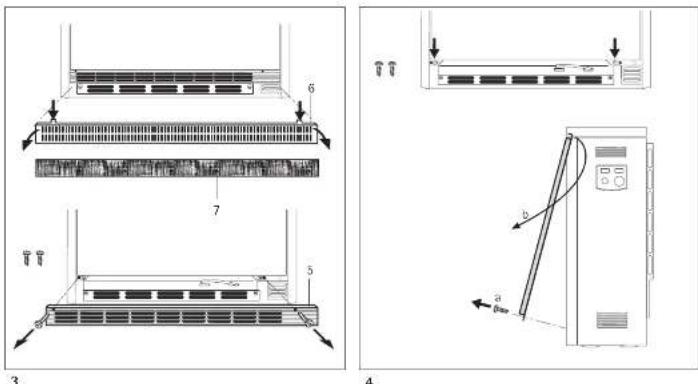

1.4.1 Reiniging van het pluizenfilter (afb. 3)

Het in het luchttoevoerrooster (6) aangebrachte pluizenfilter (7) moet regelmatig worden schoongemaakt, zDat het storingsvrije ontladen van de warmteaccumulator is gewaarborgd. Bij een dichtgeslibd pluizenfilter worden de ventilatoren uitgeschakeld.

Het pluizenfilter als volgt schoonmaken:

• Het luchttoevoerrooster (6) aan beiden kanten Lichtjes maar beneden drukken, aan de bovenkant waar voren Tuimelen en verwijderen;
• Het pluizenfilter met bijv. een schroevendraier uit het rooster drukken en met borstel, stofzuiger of vergelijkbare hulpmiddelen schoonmaken;
  Het pluizenfilter weer in het roosterplaatsen en over de noppen vast lately klikken;
• Het luchttoevoerrooster aan de onderkant schuin op de noppen op de bodem van het apparaat zetten en met lichte druk onder het luchtafvoerrooster vastklikken (afb. 16).

1.5 Belangrijke aanwijzing

Deze aanwijzing zorgvuldig bewaren, bij eventuele verkoop van het apparaat aan de{nieuwe eigenaar overhandigen.

Tijdens eventuele reparatiewerkzaamheden ter inzage aan de vakman gehen.

Wat te doeon wanneer...?

	Voor de gelebruiker	Voor de vakman
· de warmte- accumulator nicht warm worden	controller of ... ... de keuzeschakelaar op stand 3 staat. ... in uw zekeringenkast de bijbehorende zekeringen defect zichn of de aardlek-schakelaar is geactiveerd. Oorzaak verhelpen! Wonneer de warmteaccumulator op de waaropvolgende dag nog Niet is opgewarmd要去 u contact opnemen met een vakman.	controller of ... ... de aansturing van de verwarmingselementbeveiliging in orde is. ... spanning op de klemmen L1/L2/L3 staat. ... of de veiligheidstemperatuur-begrenzer (F1) is geactiveerd.
· de warmte- accumulator ook bij milde weersom-standigheden een buitengewoon hoge behuizingtemperatuur LASTZien.	controller of ... ... de ventilator met de thermostat kan worden ingeschakeld. Wonneer dit Niet het geval contact opnemen met de vakman. ... het pluizenfilter in het lucht-toevoerrooster verstopt is. De oorzaak overeenkomst punt 1.4.1 verhelpen!	controller of ... ... de thermostat is ingeschakeld en er spanning op de klem LE staat. ... of de ventilatoren draaien. ... de veiligheidstemperatuur-regelaar (N5, zich网页a 3, afb. 1) in de luchtafvoer isuitgeschakeld. ... het besturingssignaal Z1 van de oplaadbesturing op klem A1/Z1 in de warmteaccumulator is ingeschakeld.

2. Montagehandleiding

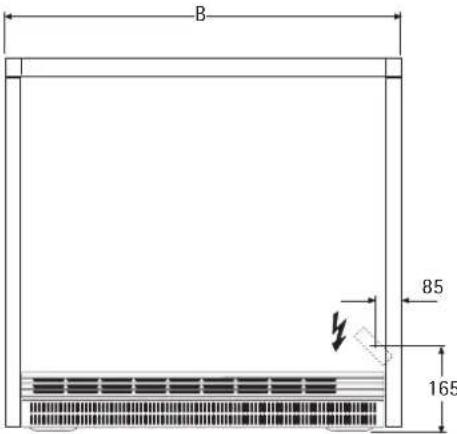

2.1 Technische specificaties

Hetplaatsen en de elektrische aansluiting moeten, met in ache neming van de montagehandleiding, door eenvakman worden uitgevoerd.

	WSP 2010	WSP 3010	WSP 4010	WSP 5010	WSP 6010	WSP 7010
Breedte „B" m	605	m 780	955	1130	1305	1480
Gewicht (met stenen) kg	118	169	220	271	322	373
Afstand „X" m	415	m 590	765	940	1115	1290
Aansluiting	*		3/N/PE ~ 50 Hz 400 V
Vermogen kW	2,0	3,0	4,0	5,0	6,0	7,0
Berekend opladen kWh	16,0	24,0	32,0	40,0	48,0	56,0
max. opladen P H kWh	17,0	25,5	35,0	42,0	51,0	61,5
Accumulatiestenen
Aantal pakken (stenen) st.	6 (12)	9 (18)	12 (24)	15 (30)	18 (36)	21 (42)
Gewicht kg	85	128	170	213	256	298
Stuurweerstand kΩ	3,4	3,4	3,4	3,4	3,4	3,4
Aanvullende verwarming (speciale accessoires)
Vermogen kW	0,35 / 0.5	0,5 / 0,8	0,8 / 1,0	1,0 / 1,2	1,2 / 1,5	1,5 / 1,7

^*3× 230V + T / 40Hz 230 nono 50Hz

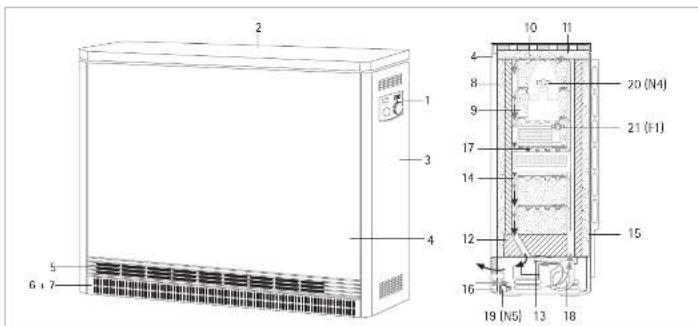

2.2 Beschrijving van het apparaat (pagea 3, afb. 1)

1 Bedieningspaneel
2 Deksel
3 Zijwand rechts
4 Voorwand
5 Luchtafvoerrooster
6 Luchttoevoerrooster
7 Pluizenfilter
8 Binnenste voorwand
9 Accumulatorentenen
10 Afdekplaat
11 Warmte-isolatie
12 Vloerwarmte-isolatie
13 Mengluchtklep
14 Luchtkanaal
15 Kabeldoorvoer
16 Luchtgeleidingscomponent
17 Verwarmingselement
18 Ventilator
19 Veiligheidstemperatuurregelaar voor ontladen (N5)
20 Veiligheidstemperatuurregelaar voor opladen (N4)
21 Veiligheidstemperatuurbegrenzer (F1)

2.2.1 Werkingswijze

De accumulatiestenen worden middels de tussen de rijen accumulatiestenen ligngende verwarmingselementen verwarmd. Met de oplaadregelaar (keuzeschakelaar afb. 17) worden het opladen traploos ingesteld.

Begin en duur van het opladen worden bepaald door de verantwoordelijke energieleverancier (nutsbedrijf).

Twee ingebouwde veiligheidsthermostaten (19, 20) alsmede een veiligheidstemperatuurbegrenzer (21) voorkomen dat het apparaat oververhit raakt. Terwijl de veiligheidsthermostaten automatisch opnieuw inschaken, moet de veiligheidstemperatuurbegrenzer door devakman, door het indrukken van de in het midden van de begrenzer aangebrachte knop, na het verhelpen van de storing opnieuw worden ingeschakeld.

De op deze manier opgeslagen warmte worden dan met behulp van een ventilator, deels ook via het oppervlak van het apparaat, afgegeven. Hierbij worden de lucht in de ruimte door de ventilator (18) door het luchttoevoerrooster (6) aangezogen en door de luchtkanalen van de accumulatiestenen (9) geblazen, waarbij de lucht worden verwarmd.

Voordat de aldus verwarmde lucht via het luchtafvoerrooster (5) de ruimte instroomt, worden zvi twee mengluchtkleppen met koude lucht uit de ruimte gemengd, zodat de lucht die de ruimte instroomt de toelaaatbare maximum temperatuur Niet overschrijdt. De stand van de mengluchtkleppen en zodoende de mengverhouding van de lucht, worden met een bimetaalregelaar geregeld.

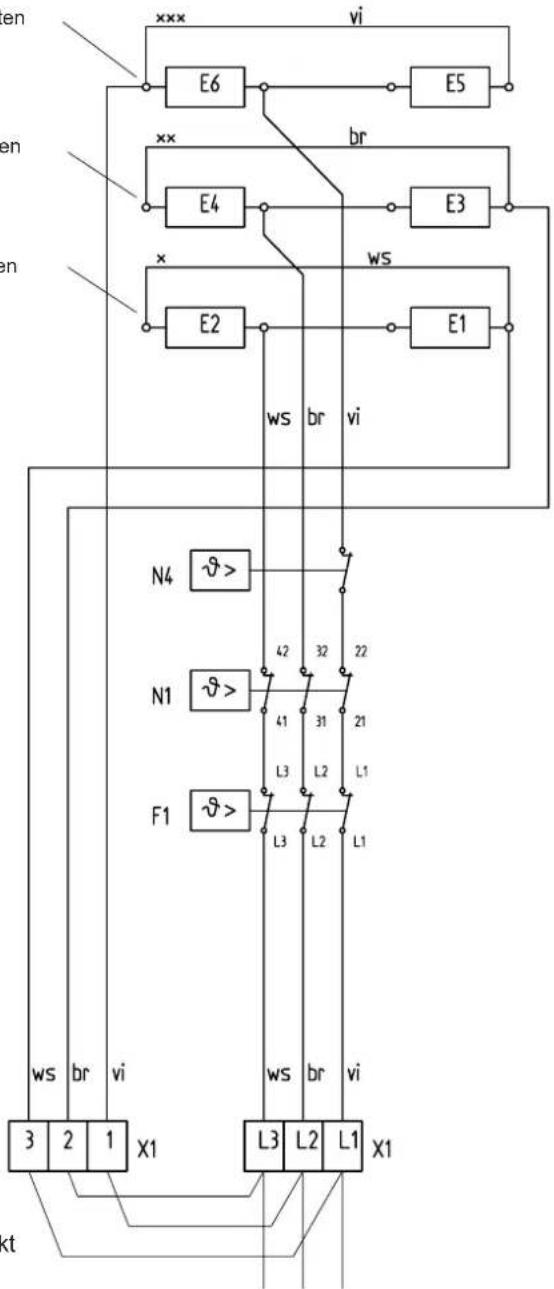

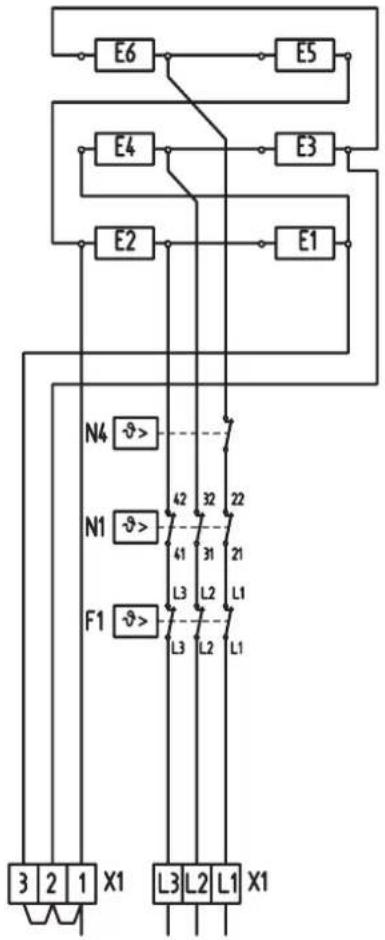

2.2.2 Aansluitvermögen reduceren

Door het omleggen c.q. verwijderen van bruggen op de aansluitklemmen kan het aansluitvermögen, dat af fabriek op 100% is ingesteld, in combinatie met een oplaadgraadreductie op de oplaadregelaar 3 vermogenstrappen (zie pagina 12) worden gereduceerd.

De afmetingen van de leidingdiameters en de beveiliging moeten overeenkomstig het maximaal möglichke vermogen van het apparaat worden uitgevoerd.

Vermogens-varianten kW	8h-verwarmingselement(standaard)					6h-verwarmingselement(special accessione)
Aansluit-varianten	100 %	291,6 %	383,3 %	475 %	5100 %	100 %	291,6 %	383,3 %	475 %
Model
WSP 2010	2,0	1,83	1,67	1,50	2,0	2,7	2,47	2,25	2,03
WSP 3010	3,0	2,75	2,50	2,25	-	4,1	3,75	3,42	3,07
WSP 4010	4,0	3,66	3,33	3,00	-	5,5	5,04	4,58	4,13
WSP 5010	5,0	4,58	4,16	3,75	-	6,5	5,96	5,42	4,88
WSP 6010	6,0	5,50	5,00	4,50	-	8,1	7,42	6,75	6,08
WSP 7010	7,0	6,42	5,83	5,25	-	9,0	8,24	7,5	6,75

2.3 Voorschriften en bepalingen

• Let op de bijverpakte onderdelen in de verpakking van het apparaat!
• De bouwvoorschriften van het desbeteffende land要去en in acht worden genomen.
• Deplaats waar het apparaat worden geplaatst moet voldoende draagkracht hebben.
  In geval van twijfel要去 een bouwdekundige om advies worden gezraagd (Zie de „Technische gegevens_, voor het gewicht van de accumulatoraten).
• De minimale aufstand tot aangrenzende objecten要去 worden aangehonden (afb. 2 en 2a).
• Alle elektrische aansluit- en installmentenkzaamheden dienen te worden uitgevoerd conform de VDE-bepalingen 0100, de voorschriften van de verantwoordelijke elektriciteitsbedrijven en de betreffende nationale en regione voorschriften.
• Het apparaat moet met een aanvullende voorziening met een scheidingstraject van minimaal 3mm over alle polen van het net hunnen worden gezheiden. Hiervoor hunnen beveiligingen,zekeringen en dergelijke worden geinstalleerd.
• Een latere verhoging van het aansluitvermogen moet door de verantwoordelijke energieleverancier worden goedgekeurd. Wanner de latere verhoging van het vermogen Niet aan de energieleverancier worden gemeld, betekent het dat u contractbreuk pleegt.
• De bedrijfsmiddelen要去en geconstruereeerd zijn voor het nominale verbruik van het apparaat.
• De gegevens op het typeplaatje van het apparaat要去en in acht worden genomen!
  De aangegeven spanning要去 overeenstemmen met de netspanning.
• Om de standveiligheid overeenkomstig VDE te konnen garanderen要去 de warmteaccumulator worden bevestigd.

2.4 Montageplaats

• in ruimten worden gebruikt die brand- of explosiegevaarlijk zijn door de aanwezigheid van chemicalien, stof, gassen of dampen;
• in de onmiddelijkne nabijheid van leidingen of reservoirs worden gebruikt, die brandbare of explosive stoffen bevatten;
• worden gezruikt wanneer de minimale afstand tot aangrenzende objecten nicht in acht worden genommen.

In ruimten waarin uitlaatgassen, olie- en benzine, vluchtige stoffen enz. te ruiken zyn, kan langdurige stank en eventueel verontreinigingen ontstaan.

PlaatsingswandPlaatsingswand

Er要去en gecontroleerd of een voldoende sterke wand voor de bevestiging van het apparaat beschikkaar is.

Wanner ge geschikte bevestigingswand beschikbaar is, moet het apparaat op de vloer worden bevestigd (rechtstreeks op de vloer of met een vloerbeugel [specialaaccessaire]).

VloerVloer

De vloer waarop het apparaat worden geplaatst moet vlak+zijn en voldoende draagkracht hebben, zodat de behuizing Niet krom trekt.

De temperatuurbestendigheid van de bevestigingswand moet minimaal 85^ bedragen, die van de vloer minimaal 80^ . De warmteaccumulatoren kunnen opijdere gewone vloer worden neergezet, maar bij de onderstukken kunnen bij PVC- en parketvloeren en ook bij tapiijten met lange harende door de druk en de inwerking van de warmte veranderingen optreden. In deze geallen要去en warmtebestendige onderplaten worden gebruikt (terplaatse aan te schaffen).

2.5 Montage van het apparatus (afb. 3-14)

Om de standveiligheid overeenkomstig VDE te kunnen garanderen要去 de warmteaccumulator met een wand- of vloerbevestiging (afb. 8) worden beveiligd.

Deoodzakelijk schroeven en pluggen voor de bevestiging van het apparaat worden Niet meegeleverd. Deze要去en, afhankelijk van het materiaal waaruit de desbetreffende wand is samengesteld, door de vakman worden gekozen en geleverd.

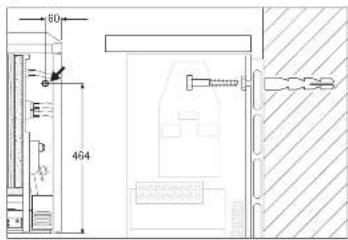

Wandbevestiging

In dechterwand van het apparaat is in de buurt van de schakelruimte een gat aangebracht, waardoor het apparaat met een geschikte schroef aan een voldoende sterke wand kan worden bevestigd (afb. 8)

Voordat het apparaat worden bevestigd moet erop worden gelet dat de toegestane minimale afstand tot aangrenzende objecten worden aangehouden.

Vloerbevestiging

De vloerbevestiging gebeurt door de bodem van het apparaat aan de vloer vast te schroeven middels de vier gaten met een diameter van 9 mm (zie voor de afmetingen „Technische gegevens“, pagina 9).

Deze bevestiging kan alleen bij gedemonteerde luchtafvoer- en luchttoevoerroosters alsmede verwijderde ventilatorenchuiflade worden uitgevoerd.

2.5.1 Plaatsing van het apparaat (afb. 3-6)

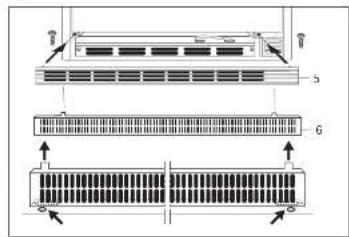

• Het luchttoevoerrooster (6) aan.beide kanten Lichtjesaar beneden drukken, aan de bovenkant aan voren tuimelen en verwijderen;Op het luchtafvoerrooster (5)beide schroeven aan de bovenkant losdraaien en het rooster verwijderen (afb. 3).
• De voorwand (4) met 2 schroeven aan de onderkant losdraaien (inwendige schroefdraadgaten), de voorwand aan de onderkant Lichtjes optillen en verwijderen (afb. 4). De binnenste voorwand met 2 schroeven aan de onderkant losdraaien, Lichtjes optillen en verwijderen (afb. 5).
• Demontage van de rechter zijwand (3): De draaiknop (a) verwijderen, schroef (b) aan de zijwand (3) losdraaien, de zijwand aan de achterkant een beetje aan de kant trekken (c), maar voren drukken (d), optillen en verwijderen (afb. 6).

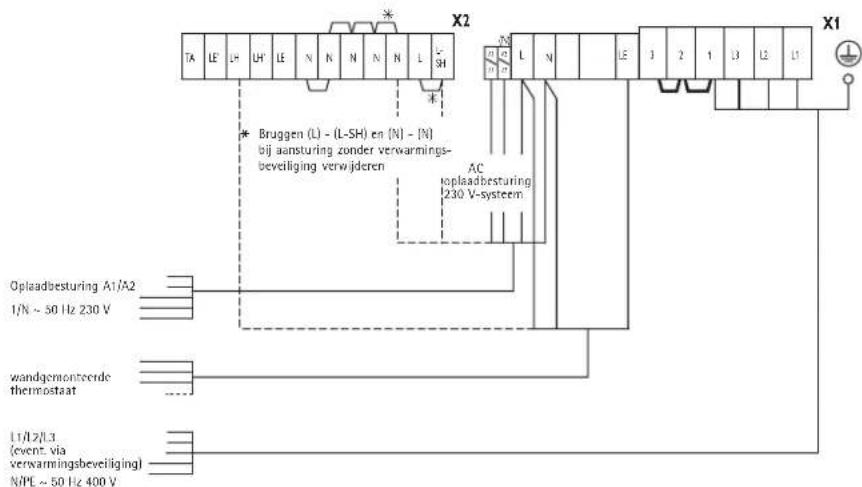

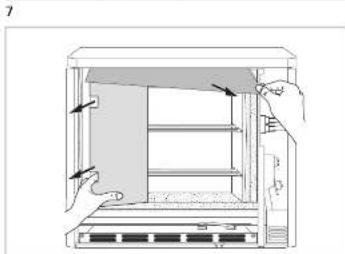

• Netaansluitleidingen alsmede aansluitledingen voor op- en ontlaadregelaar door de opening in dechterwand van het apparaat (15) in het apparaat steken en, met inachtneming van punt 2.5.2 aansluiten (aansluitleiding ca. 260~mm invoeren enaar behoefte inkorten, zodat deze Niet in de buurt van de ventilatiegleuvel in de zijwand kan komen te liggen);
• Het apparaat op de gewenste plaat neer zetten en aan de bevestigingswand (bijoodzakelijkke vloerbevestiging op de vloer) vastzetten.

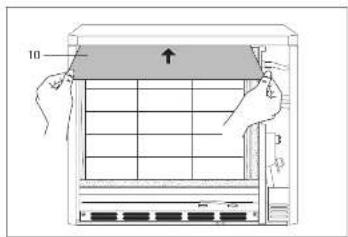

• Afdekplaat (10), karton en bedieningsknop uit het interieur verwijderen (afb. 9). Het interieur要去 volledig ontdaan zijn van vreemde voorwerpen zoals verpakkingsresten e.d.

Warmte-isolatie op transportbeschadigingen controlleren, eventueel verrangen.

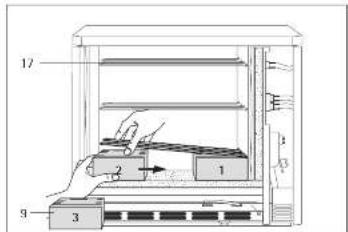

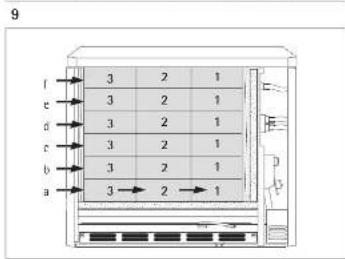

Accumulatiestenenplaatsen (afb. 10 en 11)

De accumulatiestenen worden afzonderlijk verpakt geleverd.

Accumulatiestenen met lichte transportbeschadigingen mogen worden gebruikt. De werkung van het apparaat worden daardoor Niet beinvoed.

Voor de bevestiging van de accumulatiestenen (9)要去en de verwarmingselementen (17) eenklein stukje worden opgetild (afb. 10).

De eerste accumulatorentenen met de kom voor het verwarmingselement maar boven toe op enige afstand tot de rechtter warmte-isolatie onder het verwarmingselementplaatsen en gegen zowel de rechtter als dechterste warmte-isolatie schuiven. De slobgaten vormen de verwarmingskanalen.

Erijdens het optillen van de verwarmingselementen op letten dat de doorlopende gaten in de warmte-isolatie aan de zijkant Niet groter worden.

Als afsluiting de uit het interieur verwijderde afdekplaat (10) over de bovenste accumulatiestenen schuiven (afb. 12).

2.5.2 Elektrische aansluiting

De verwarmingselementen worden met 3 / N / PE 50Hz400V of 3 / N / A 50Hz400V met 1 / N / A 50Hz230V aangesloten, 3× 230V + A, 3× 230 + T of 2× 230 + T.

Eenrechtstreekse aansluiting met NYM is ook möglichk. Het aantal voedingsleidingen en leidingaders alsmede de leidingdiameter zich afhankelijk van de aansluitwaarde van het apparaat en de wijze waarop het apparaat op het net is aangesloten, alsmede van de bijzondere voorschriften van de energieleverancier. Hierbij de bijbehorende schakelschemas in ache nemen.

Bij het aansluiten van het apparaat op een automatische oplaadbesturing kan er ook spanning op de klemmen A1/Z1 - A2/Z1 staan wonneer de zekeringen zich verwijderd!

Aansluiting

Bij de elektrische aansluitleidingen eventueel zorgen voor een trekontlasting en overeenkomstig het schakelschemia in het apparaat (op de binnenkant van de rechter zichwand) of het aansluitschemia aansluiten.

Wanner de in de schakelruimte geplaatste beugel voor het bevestigen van de netaansluitklemmen slecht toegankelijk is doordat aan de zijkant te weinig ruimte is overgelaten, dan kan, de beugel - nadat de schroef in dechterwand is losgedraaid (niet helemaal uitdraaien), de beugelijdens de aansluitwerkzaamheden maar voren worden gezwenkt.

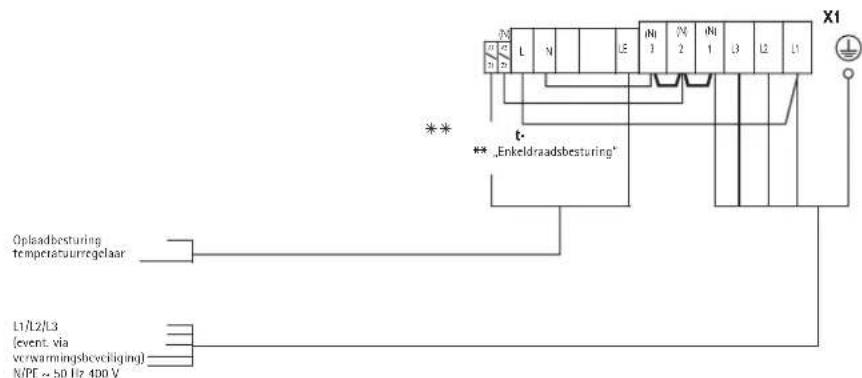

Voor de werkig met "enkeldraadsbesturing" **要去 een brug tussen "N" en "A2/Z2" worden gemaakt.

Aanpassing van het vermogen overeenkomstig de nominale oplaadduur

Door het omleggen c.q. verwijderen van bruggen op de aansluitklemmen kan het aansluitvermogen op de door de nutsbedrijf bepaalde nominale oplaadduur worden aangepast.

Uitvoering van de warmte accumulator	8h (standaard)			6h (verwarmingselement)
Nominale oplaadduur	8h	9h	10h	5h	6h	7h
Aansluitvarianten (kW) Model	①	②	③	①	②	③
WSP 2010	2,0	1,83	1,67	2,7	2,47	2,25
WSP 3010	3,0	2,75	2,5	4,1	3,76	3,42
WSP 4010	4,0	3,66	3,33	5,5	5,04	4,58
WSP 5010	5,0	4,58	4,16	6,5	5,96	5,42
WSP 6010	6,0	5,5	5,0	8,1	7,42	6,75
WSP 7010	7,0	6,42	5,83	9,0	8,24	7,5

Typeplaatje van het apparaat

De markingering op het typeplaatje en het schakelschema in acht nemen!

Na de elektrische aansluiting moet het bij het aansluitvermogen en de nominale oplaadduur van het apparaat horende vierkantje met een wisbestendige ballpoint worden gemarkeerd.

2.5.3 Apparaat bedrijfsklaar

Het apparatus schoonmaken (afb. 13 en 14)

Het open apparaat要去 na het opstellen en de bevestiging van de accumulatiestenen worden schoongemaaakt.

Hiervoor要去en de ventilatoren en het luchtgeleidingscomponent worden gedemonteerd. Het luchtgeleidingscomponent (16) losschroeven en maar buiten trekken.

• De ventilator (18) na het losdraaien (niet volledig uitdraaien) van de voor aan de bevestigingsbeugels zittende schroeven optillen en uittrekken (let op de kabels!). bij enkele apparaten要去 hiervoorde temperatuurregelaar - ontlading (19) iclusief de bevestigingsplaat worden losgeschroefd.

Bij het neerleggen van de gedemonteerde onderdelen要去 erop worden gelet dat de draden Niet beschadigd worden.

• Bodemplaat en ventilator schoonmaken (de lamellen nicht beschadigen!). Daarna de ventilator, eventueel de temperatuurbegrenzer alsmede het luchtgeleidingscomponent weer monteren (let er op dat de kabels verlegd worden!).

Het apparatus sluiten (afb. 15 en 16)

• De binnenste voorwand met warmte-isolatie ieets schuin waar voren gedraaid aan de bovenkant inhangen en met 2 schroeven aan de onderkant vastschroeven;
• De rechter zichwand aan de onderkant inhangen enaar boven Tuimelen, aan de bovenkant inhangen en met een schroef bevestigen; (zie voor omgekeerde volgorde 2.5.1 - Demontage rechter zichwand afb.6)
• De voorwand aan de bovenkant inhangen, onder gegen het apparaat zwenken en met 12 schroeven bevestigen (hierbij steeds de inwendige schroefdraadgaten gebruiken) (afb. 15);
• Het luchtafvoerrooster bevestigen, waar bij de schroeven handvast vastdraaien en wee ter ca. 1 omwenteling terugdraaien (afb. 16);
• Het luchttoevoerrooster aan de onderkant schuin op de noppen op de bodem van het apparaat zetten, aan de bovenkant omzwenken en acheter het luchtafvoerrooster vastklikken (afb. 16).

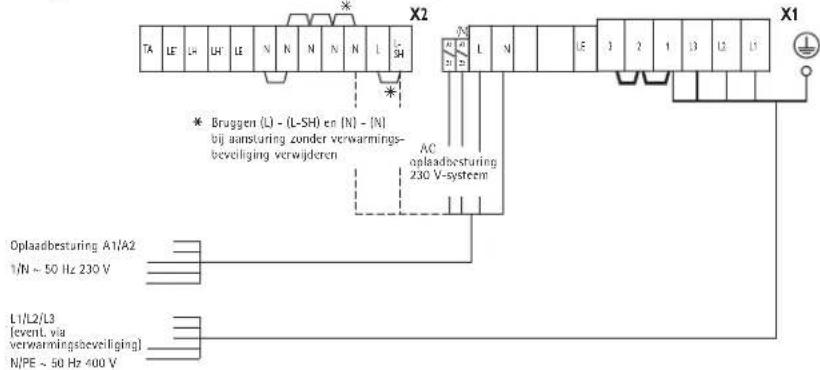

Aansluitschema...

... bij geintegreerde thermostaten RTi 100 M/RTi 101 EP

... bij wandgemonteerde thermostaten

... bij enkelfasige aansluiting (max. 2 kW)

... bij warmte accumulator-ervanging

2.6 Eerste inbedrijfstelling

2.6.1 Werkingscontrol

De werkking van de ventilator voor het accumulatordeel door het inschakelen van de thermostat controleren.

2.6.2 Opladen

De apparaten können na een successvolle werkingscontrole zonder eerste opwarming in gebruik worden genomen. Het opladen gebeurt hetzij met de hand met de instelling van de elektronische oplaadregelaar of automatisch met de beschikbare Elfamatic-oplaadbesturing.

Tijdens het voor de eerste keer opladen moet het opladen in kWh worden vastgesteld en met de in de "Technische gegevens" aangegeven maximaal toelaatbare waarde in koude toestand worden vergeleken. Deze vastgestelde waarde mag de maximaal toelaatbare waarden van het opladen in koude toestand Niet overschrijden.

Tijdens de eerste keer opladen kan een vreemde geur optreden. Op grond waarvan要去 de ruimte in voldoende mate worden geventileerd (1,5-voudige luchtverversing, bijv. met gekantelde ramen). Het voor de eerste keer opladen mag in een slaapkamer Niet, s nachts worden uitgevoerd.

2.7 Reparatie, ombouwen van het apparatus

Wanner een apparaat na tijdens een reparatie gedemonteerd te zich geweest, of wanner.Deze reeds op een andere plaats in gebruik is geweest, moet net als bij de eerste inbedrijfstelling en overeenkomstig ze montagehandleiding tewerk worden gegaan.

In deze gevalen moet in het bijzonder worden gelet op het onderstaande: Delen van de warmteisolate, waaraan schade of wijzigingen+zijn te herkennen, die van invloed zich op de veiligheid,要去en door neue worden verrangen. Voor de inbedrijfstelling moet de isolatiecontrole en het meten van het nominale verbruik worden gemeten.

2.1.1 Ombouwen van het apparaat

voir ombouw-, aanbouw- en inbouwwerkzaamheden is de met het desbetreffende component meegeleverde handleiding maatgevend.

2.8 Aftlevering

Leg de gebruiker de functies van het apparaat uit. Maak hem of haar in het bijzonder attent op de veiligheidsvoorschriften.

Geef de gebruiker de gebruiks- en montagehandleiding.

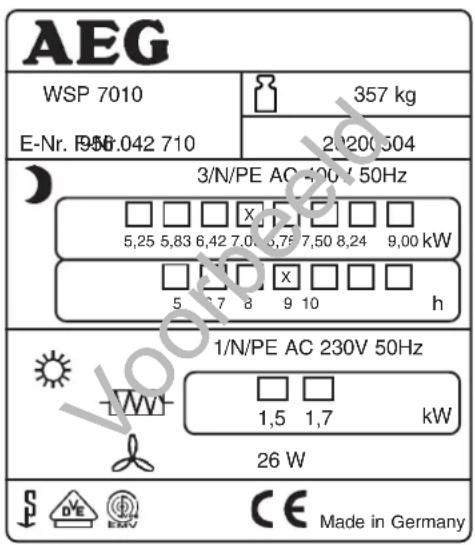

Symbolen op het typeplaatje (voorbeeld WSP 7010)

Totaal gewicht Opladen

Ontladen

Aanvullende verwarming

Ventilator

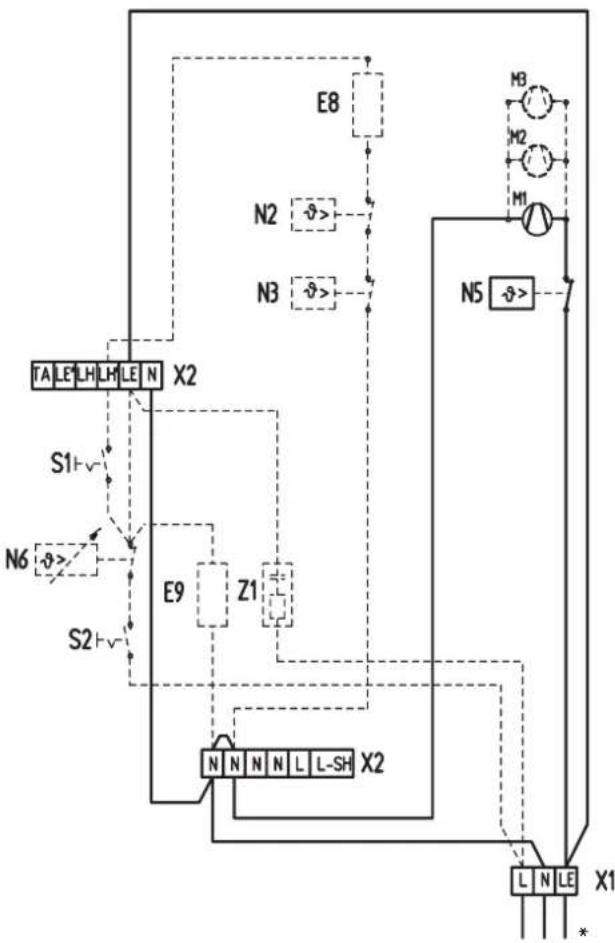

Schakelschema WSP 2010 - 7010

E1 - E6: Verwarmingselement (accumulator)
E7: Verwarmingsweerstand
F1:Veiligeidtemperatuurbegrenzer
M1 - M3: Ventilator
N1: Temperatuurbegrenzer - opladen
N5: Temperatuurbegrenzer - ventilatorenchuiflade
N4: Temperatuurbegrenzer - opladen
X1: Netaansluitklemmen
X2: Aansluitklemmen

Geintegr.thermostat

E9: Verwarmingssweerstand
N6: Temperatuurregelaar - ontladen
S2: Tuimelschakelaar - ontladen
Z1: Ontstoringscondensator

Aanvullende verwarming
E8: Aanvullende verwarming
N2: Temperatuurregelaar - aanvullende verwarming
N3: Temperatuurregelaar - aanvullende verwarming
S1: Tuimelschakelaar - aanvullende verwarming

AC-signal 230 V Besturingsignal opladen
1/N/PE 50Hz230V

3/N/PE 50Hz 400VBesturingscircuit
* bij aansluiting van een externe RT

Serieschakeling

100%Pnom
3/N/PE 50Hz400V

91.6%Pnom
3/N/PE 50Hz400V

83.3% Pnom
3/N/PE 50Hz400V

75% Pnom.
3/PE 50Hz400V

100%Pnon.
1/N/PE 50Hz230V

Attentie! Bij 3/PE AC 50 Hz 230 V netvoeding

Het isoodzakelijk dat de originele bedrading van de accumulator wordt omgezet!

Elektrisch schema voor 3/PE AC 50 Hz 230 V

Het is noodzakelijk dat de originele bedrading worden omgezet!

xxx Draad vi van E2 lostrekken en op E6 aansluiten
xx Draad br van E6 lostrekken en op E4 aansluiten
x Draad ws van E4 lostrekken en op E2 aansluiten

3/PE AC 50 Hz 230V

E1 - E6:Verwarmingselement
F1: Veiligeidstemperatuurbegrenzer
N1: Temperatuurbegrenzer -verwarming
N4: Temperatuurbegrenzer - verwarming
X1: Aansluitklem netvoeding

Bruggen moeten ter plaatse worden gemaakt.

3. Milieu en recycling

Wij verzoeken u ons bij de bescherming van het milieu behulpzaam te+zijn. Verwijder de verpakking waarom overeenkomstig de voor de afvalverwerking geldende nationale voorschriften.

Garantie

Aanspraak op garantie bestaat uitsluitend in het land waar het toestel gekocht is.

U dient zich te wenden tot de vestiging van AEG of de importeur hiervan in het betreffende land.

De montage, de electrische installmentie, het onderhoud en de eerste inbedrijfname mag uitsluitend worden uitgevoerd door gekwalificeerd personeel.

De fabrikant is Niet aansprakelijk voor defecte toestellen, welke Niet volgens de bijgeleverde gebruiks- en montageaanwijzing zijn aangesloten of worden gebruikt.
