GEBRUIKSAANWIJZING DU4160 AEG-ELECTROLUX

Lees deze informatie aandachtig door.

Lees vooral het hoofdstuk "Veiligheid" op de eerste pagina's. Bewaar dit boekje goed, zodat u nog eens iets kunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparaat.

- Bij technische problemen kunt u altijd contact opnemen met de AEG service-afdeling, zie hoofdstuk "Klantenservice".

Afvalverwerking

Verpakkingsmateriaal verwijderen

• Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal en eventuele oude apparaten moeten op de juiste manier worden weggegooid.
• Houd u aan de landelijke en plaatselijke voorschriften en let op de materiaalaanduiding (materiaalscheiding, afvalverzameling, inzamelpunten).

Aanwijzingen voor het weggooien

- Waarschuwing! Afgedankte apparaten moeten voor het weggooien onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door een vakman laten demonteren).

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Inhoud

Veiligheidsaanwijzingen 23

voor de gebruiker 23

voor de keukenmeubel-monteur 24

Algemeen 26

Gebruik als afzuigkap 26

Gebruik als recirculatiekap 26

Bediening van de afzuigkap 27-28

Bediening van de afzuigkap - DU 4561 29-30

Onderhoud 31

Vetfilter 31

Metalen vetfilters 32

Koolfilter 33

Vervangen van de lamp(en) 34

Reiniging 35

Extra leverbare accessoires 35

Klantenservice 36

Elektrische aansluiting 38

Montage aan een bovenkastje 39

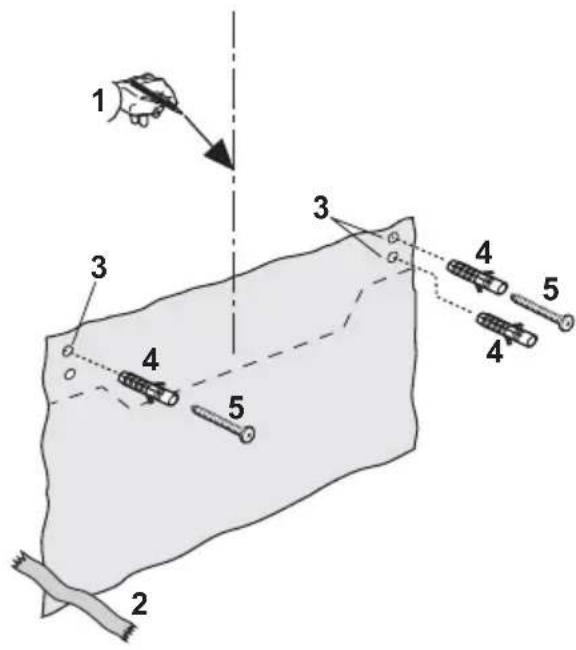

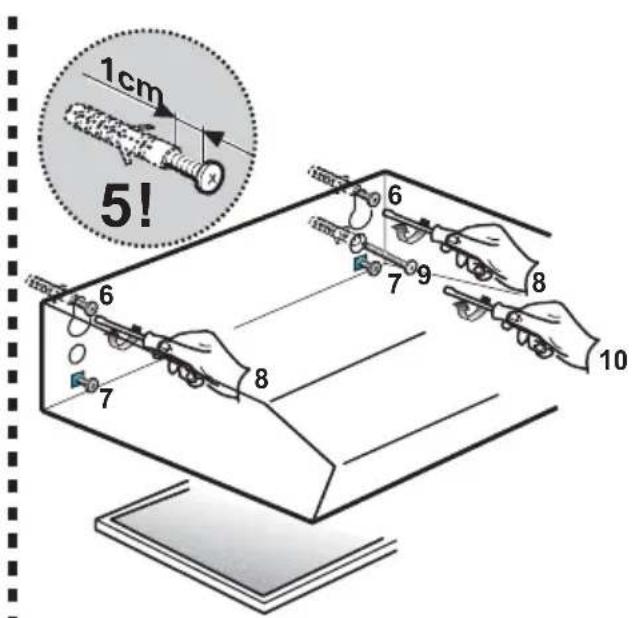

Bevestiging aan de wand 40

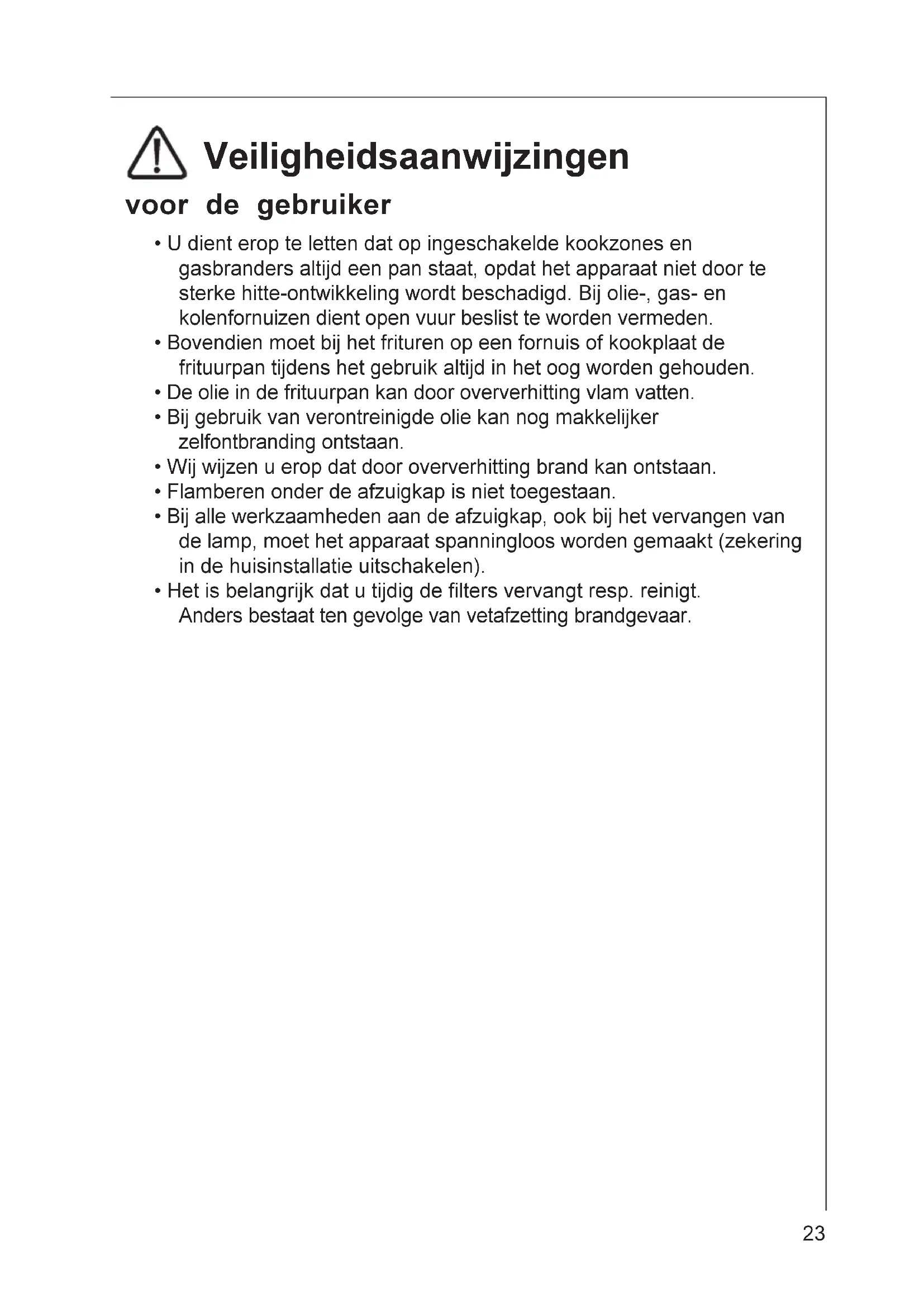

Veiligheidsaanwijzingen

voor de gebruiker

- U dient erop te letten dat op ingeschakelde kookzones en gasbranders altijd een pan staat, opdat het apparaat niet door te sterke hitte-ontwikkeling wordt beschadigd. Bij olie-, gas- en kolenfornuizen dient open vuur beslist te worden vermeden.

- Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpan tijdens het gebruik altijd in het oog worden gehouden.

- De olie in de frituurpan kan door oververhitting vlam vatten.

- Bij gebruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.

- Wij wijzen u erop dat door oververhitting brand kan ontstaan.

- Flamberen onder de afzuigkap is niet toegestaan.

- Bij alle werkzaamheden aan de afzuigkap, ook bij het vervangen van de lamp, moet het apparaat spanningloos worden gemaakt (zekering in de huisinstallatie uitschakelen).

- Het is belangrijk dat u tijdig de filters vervangt resp. reinigt. Anders bestaat ten gevolge van vetafzetting brandgevaar.

voor de keukenmeubel-monteur

- De afvoerbuis moet bij gebruik als afzuigkap een diameter van 125 mm hebben.

DU 3150/3160/4561/4361/4161: Als een afvoerbuis in wand of dak met een diameter van 100 mm al aanwezig is, kan het meegeleverde verloopstuk, 125/100mm, worden gebruikt. Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.

- Bij de montage van de afzuigkap moeten de volgende minimale afstanden van de bovenkant van de kookzones of gasbranders tot de onderkant van de afzuigkap worden aangehouden:

elektrisch fornuis 500 mm gasfornuis 700 mm

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

- Bij gelijktijdig gebruik van het apparaat als afzuigkap en stookplaatsen mag in de ruimte waar de stookplaats zich bevindt de onderdruk niet groter dan 4PA (4x10 bar) zijn.

- De afgewerkte lucht mag niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor de ontluchting van ruimten met stookplaatsen geleid worden.

- Voor het afvoeren van de afgewerkte lucht moeten de plaatselijke voorschriften in acht genomen worden.

- Bij gebruik als afzuigkap moet gezorgd worden voor een voldoende grote toevoeropening, die ongeveer even groot als de afvoeropening moet zijn.

- Op grond van landelijke bouwvoorschriften gelden voor het gemeenschappelijk gebruik van afzuigkappen en toestellen die zijn aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen - of oliekachels en gasovens in dezelfde ruimte, bepaalde beperkingen.

- Het gemeenschappelijke, ongevaarlijke gebruik van schoorsteengebonden toestellen en afzuigkappen is alleen gewaarborgd, als ruimte en/of woning door een geschikte toevoeropening van ca. 500-600 cm² van buiten geventileerd zijn, waardoor bij lopende afzuigkap een onderdruk vermeden wordt.

- Omdat in ruimten zonder rookkanaalafvoer de regel geldt "toevoeropening even groot als afvoeropening" kan door de grotere opening van 500-600 cm² de werking van de afvoerinrichting nadelig beïnvloed worden.

- Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt niet onder bovengenoemde voorschriften.

- Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt:

• korte, rechte afvoerverbindingen
• zo min mogelijk bochten in de buis
• buizen niet met scherpe hoeken maar met flauwe bochten laten verlopen
• zo groot mogelijke buisdiameter (bij voorkeur dezelfde diameter als de afvoeropening).

- Als u deze basisregels niet in acht neemt, moet u rekening houden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.

Algemeen

• Het apparaat wordt als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt.
• Bij sommige modellen wordt het koolfilter meegeleverd, d.w.z. dat de kap direct als recirculatiekap kan worden gebruikt. Als u de kap als afzuigkap gaat gebruiken, raden we u aan het koolfilter te verwijderen.

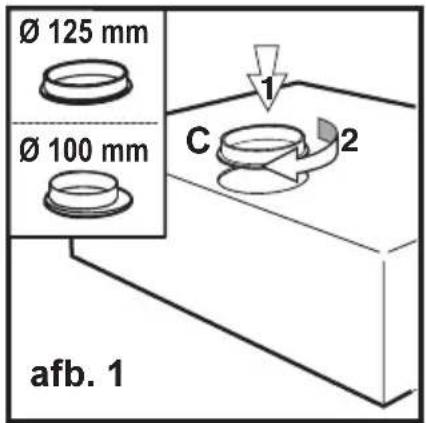

Gebruik als afzuigkap

• De lucht wordt met behulp van een op de afvoeropening C aan te brengen buis naar buiten afgevoerd afb. 1.
• Voor de beste afzuigprestaties moet de afvoerbuis dezelfde diameter hebben als de afvoeropening.

Ø 125 mm Ø 100 mm C 2 afb. 1

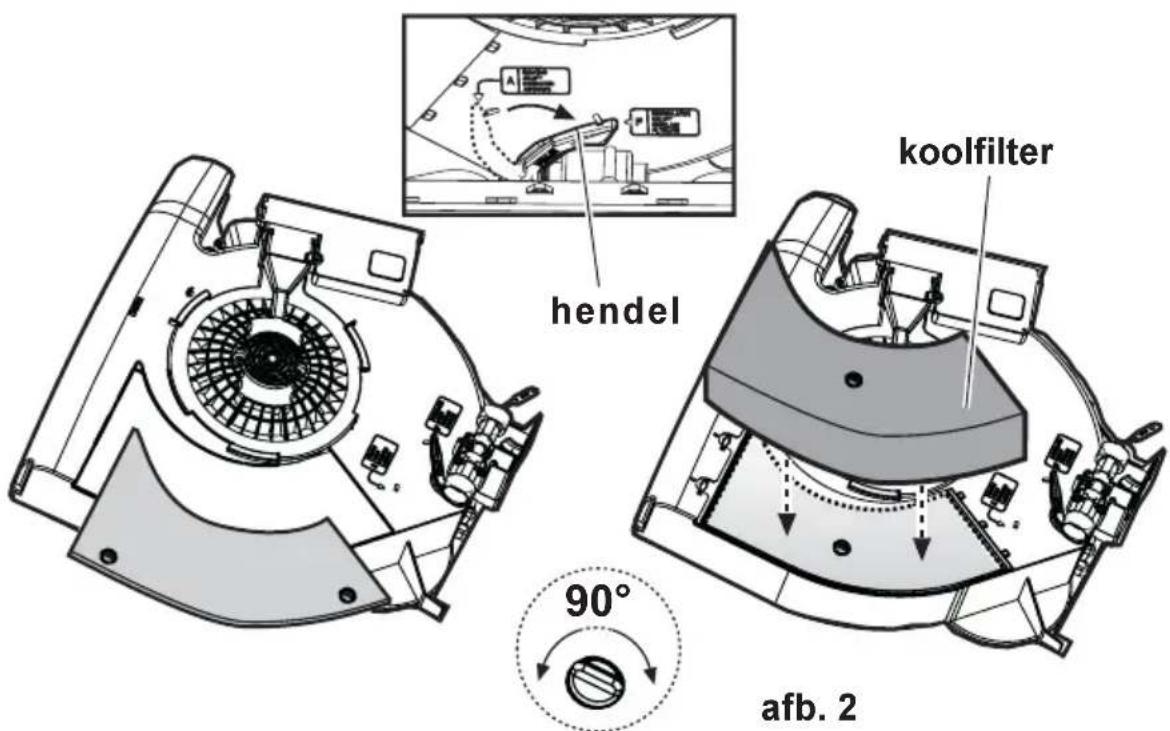

Gebruik als recirculatiekap

• De lucht wordt door koolfilters gefilterd en weer de keuken in geleid.
• Breng de hendel in positie F - afb. 2.
• Voor gebruik als recirculatiekap is een origineel koolfilter Type 10 (extra leverbaar accessoire) nodig.

hendel koolfilter 90° afb. 2

Bediening van de afzuigkap

DU 3150/3160/4161

- De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan.

De schakelaars bevinden zich aan de voorkant van de kap:

• Lichtschakelaar: hiermee kan de verlichting van de afzuigkap worden in- en uitgeschakeld.
• Motorschakelaar: voor in- en uitschakelen van de motor resp. om één van de drie standen te kiezen.

DU 3150

DU 3160

Lichtschakelaar

0 1 2 3

Bediening van de afzuigkap

DU 3360/4360/4361

- De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan.

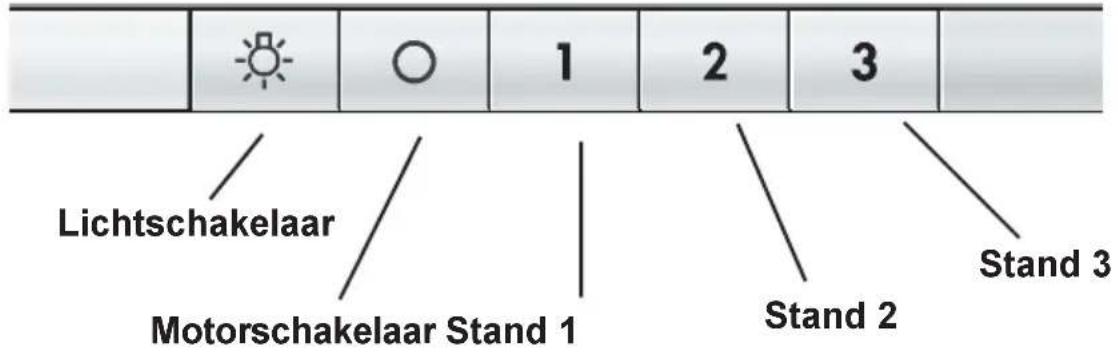

De schakelaars bevinden zich aan de voorkant van de kap:

• Lichtschakelaar: Hiermee kan de verlichting van de afzuigkap worden in- en uitgeschakeld.
• Motorschakelaar: Hiermee kan de afzuigkap worden uitgeschakeld.
• Stand 1: In deze stand wordt de afzuigkap ingeschakeld op snelheid 1.
• Stand 2: In deze stand wordt de afzuigkap ingeschakeld op snelheid 2.
• Stand 3: In deze stand wordt de afzuigkap ingeschakeld op snelheid 3.

Lichtschakelaar Motorschakelaar Stand 1 1 2 Stand 2 Stand 3

Bediening van de afzuigkap

DU 4561

- De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan.

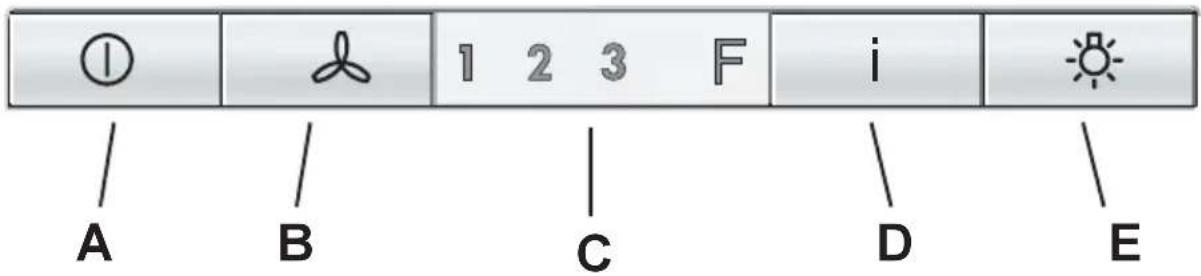

De schakelaars bevinden zich aan de voorkant van de kap:

A - toets OFF (toets uitgeschakeld) - toets ON (toets ingeschakeld) Druk op de toets om de gewenste functie te kiezen: ON (toets ingeschakeld): de kap stelt de laatst gekozen stand in OFF (toets uitgeschakeld): alle functies zijn uitgeschakeld behalve de verlichting.

B - toets voor kiezen van de stand (zuigkracht) Druk op deze toets totdat de gewenste stand (vermogen) geselecteerd is (1 - 2 - 3).

C - display: geeft de gekozen zuigkracht (1-2-3) en geeft de filter-verzadiging aan (F).

D - inschakelen intensief-stand:na 5 minuten intensief-stand schakelt de kap op de eerder ingestelde stand terug resp. uit, als geen stand is ingesteld. Om de intensief-stand eerder te beëindigen, toets A, B of D indrukken.

E - in-/uitschakelen verlichting

① 1 2 3 F i A B C D E

Als het apparaat of de bedieningselementen niet functioneren: minstens 5 seconden de stroomverzorging naar de kap onderbreken en dan opnieuw inschakelen.

Controle-inrichting voor vet- en koolfilters

DU 4561

Deze afzuigkap beschikt over een inrichting die aangeeft wanneer de vetfilters resp. het koolfilter gereinigd moeten worden (bij gebruik als recirculatiekap met koolfilter).

Deze kap wordt door de fabriek zonder koolfilter geleverd, daarom is de verzadigingsindicatie voor het koolfilter uitgeschakeld.

Als de kap echter met koolfilter in gebruik wordt genomen, dan moet deze verzadigingsindicatie als volgt worden ingeschakeld:

De kap moet op "UIT" ingesteld zijn.

Druk tegelijkertijd, 3 seconden lang, op de toetsen B en D, de LED F gaat aan en de LED van de ^1e stand begint te knipperen, na 1 seconden begint ook de LED van de ^2e stand te knipperen en een geluidssignaal (pieptoon) geeft aan dat de instelling plaats heeft gehad.

Om de verzadigingsindicatie van het koolfilter te verwijderen drukt u tegelijkertijd, 3 seconden lang, op de toetsen B en D, de LED F gaat aan en de LED van de ^1te stand (vetfilter) en de LED van de ^2e stand beginnen te knipperen, na een seconde knippert alleen de LED van de 1ste stand, een geluidssignaal (pieptoon) geeft aan dat de instelling plaats heeft gehad.

LED-indicatie vetfilters

De LED van de 1ste stand (+ LED F) knippert als de vetfilters moeten worden gereinigd. Zie hoofdstuk "Onderhoud - Metalen vetfilters".

LED-indicatie koolfilter

De LED van de 2de stand (+ LED F) knippert als het koolfilter moet worden gereinigd of vervangen. Zie hoofdstuk "Onderhoud - Koolfilter".

Reset verzadigingsindicatie

Na reinigen of vervangen van de vetfilters resp. het koolfilter toets A 3 seconden ingedrukt houden tot de LED van de 1ste stand of die van de 2de stand niet meer knippert. Ook de LED F gaat uit.

Onderhoud

- Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken.

Vetfilter (DU 3150 - DU 3160 - DU 3360)

• Het vetfilter heeft de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en wordt altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. Het filter kan niet worden gereinigd en moet één maal per maand worden vervangen.
• Als u het vetfilter vervangt, ook het filterrooster met lauw water en een vloeibaar, niet schurend reinigingsmiddel schoonmaken.
• Het vetfilter kunt u bestellen bij de service-afdeling.

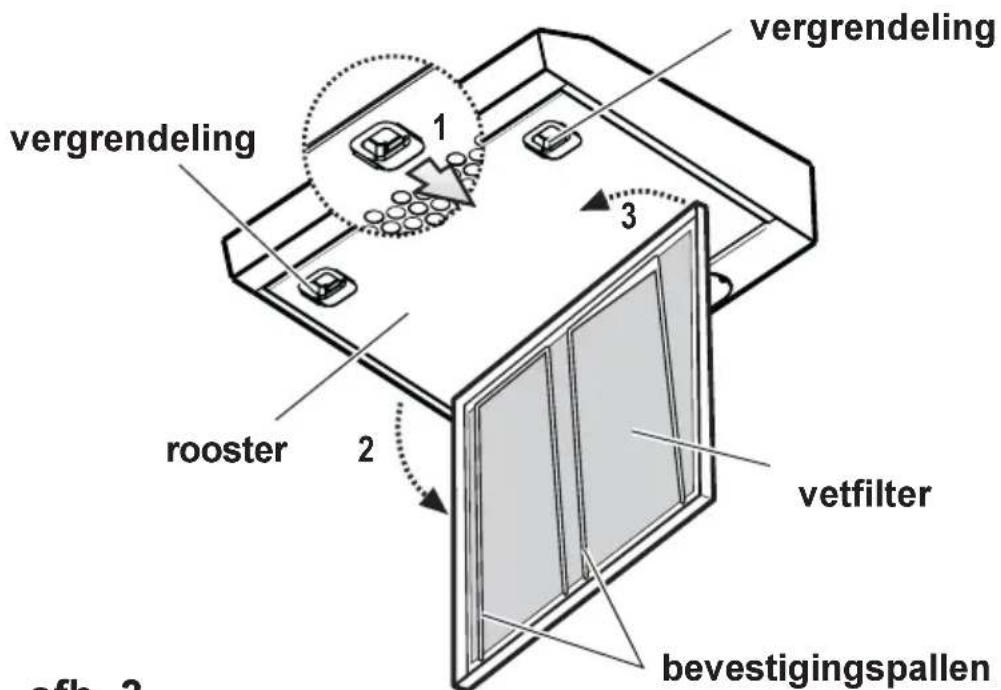

Openen van het rooster

• De vergrendeling van het rooster eerst naar achteren klappen en dan naar beneden losnemen.
• Het rooster rechts naar voren trekken en losshaken. Afb. 3.

Losnemen van het filter

Om het filter los te nemen opent u het rooster en verwijdert u de bevestigingspallen. Afb. 3.

vergrendeling vergrendeling rooster 2 3 vetfilter bevestigingspallen cfh. 2

afb. 3

Metalen vetfilters - DU 4360/4161/4361/4561

- De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters moeten elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.

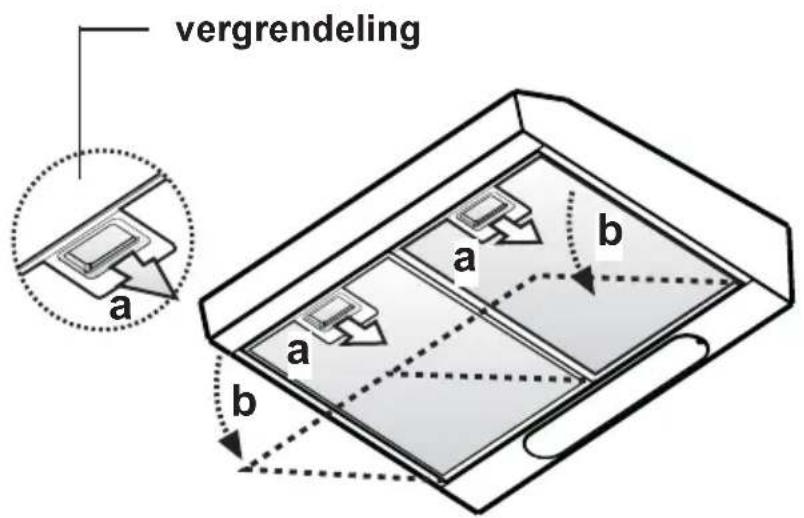

Demonteren van de metalen vetfilters

Trek eerst de hendels naar achteren (a), trek dan het rooster naar buiten (b). Afb. 4.

Reinigen met de hand

Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Afwasautomaat

Metaalfiltercassette in de afwasautomaat zetten. Sterkste programma en hoogste temperatuur (min. 65°C) kiezen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die echter geen invloed op de werking hebben.

- De binnenkant van de kap alleen met een warm sopje reinigen. Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

vergrendeling a a b a b

afb. 4

Koolfilter

• Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap wordt gebruikt.
• Daarvoor is een origineel koolfilter nodig (zie "Extra leverbare accessoires").

• Vervangen van het koolfilter

Bij normaal gebruik moet het koolfilter elke 4 maanden worden vervangen. Dit filter kan niet worden gewassen en hergebruikt. Om een onberispelijke opname van de kookluchtjes te garanderen, moet het volume aan actieve kool zijn afgestemd op de luchtgeleiding van de kap. In dit geval garandeert de hoge kwaliteit van de actieve kool bij normaal gebruik van het apparaat een efficiënte opname van luchtjes voor ca. 4 maanden. Daarom moeten alleen originele filters worden gebruikt, die regelmatig moeten worden vervangen.

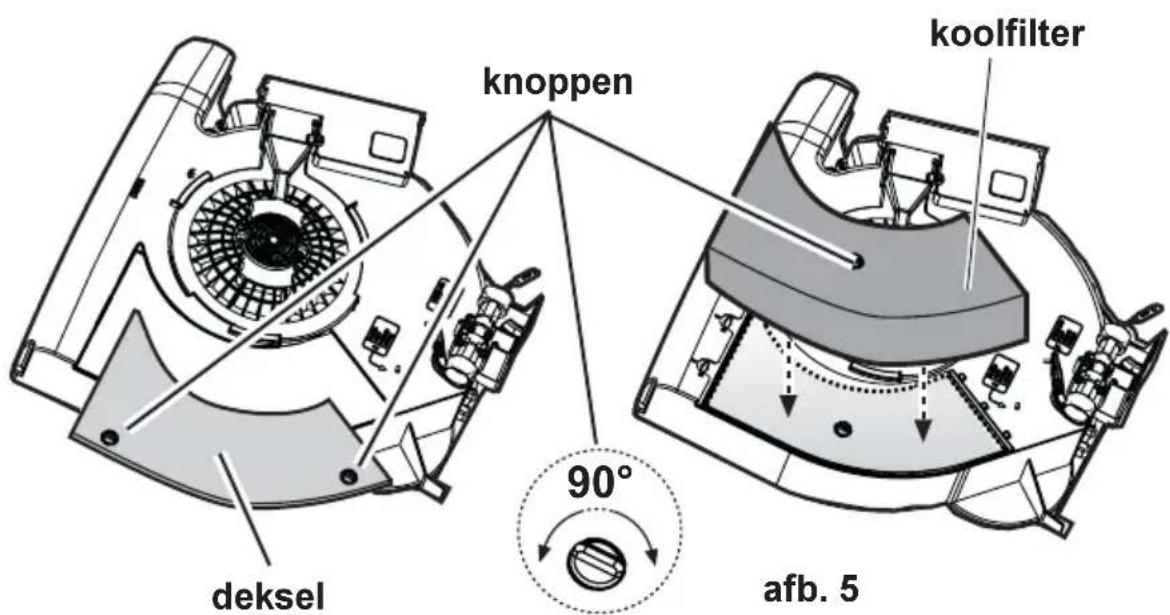

Montage

Het deksel verwijderen door de knoppen 90° te draaien.

Koolfilter in de daarvoor bestemde ruimte plaatsen en bevestigen door de knoppen 90° te draaien, dan het deksel weer sluiten. Afb. 5.

• Om het filter los te nemen in omgekeerde volgorde te werk gaan.
• Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.
• Het koolfilter kunt u bestellen bij de service-afdeling.

knoppen koolfilter deksel 90° afb. 5

Attentie

- Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

- De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vervangen van de lamp(en)

- Stekker uit het stopcontact trekken.

- Rooster verwijderen.

- Defecte lamp door een gelijkwaardige lamp vervangen.

- Voordat u contact opneemt met onze service-afdeling, omdat de gloeilamp niet brandt, eerst controleren of de lamp stevig vast zit.

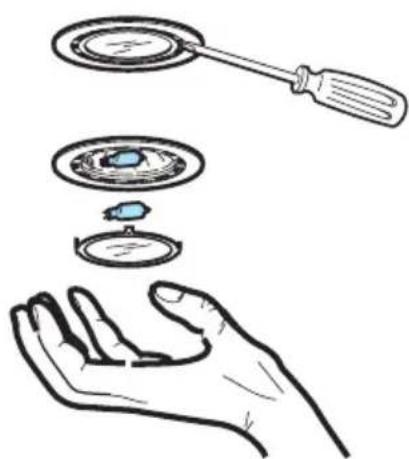

Vervangen van de lamp(en) - DU 4561

- Stekker uit het stopcontact trekken.

- Afdekkapje van de lamp m.b.v. een schroevendraaier losmaken en verwijderen. Afb. 6.

- Defecte lamp door een gelijkwaardige lamp vervangen.

- Voordat u contact opneemt met onze service-afdeling, omdat de gloeilamp niet brandt, eerst controleren of de lamp stevig vast zit.

• Attentie: eerst de stekker uit het stopcontact trekken.
  Geen spitse voorwerpen in het beschermrooster van de motor steken.
• De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
• Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen.
• Het is belangrijk om op tijd de filters te vervangen resp. te reinigen. Als u deze aanwijzingen niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Extra leverbare accessoires

koolfilter TYPE 10

muurkast Neem contact op met

onze service-afdeling

afvoerbuis Neem contact op met

onze service-afdeling

Klantenservice

Geef in geval van storing onze service-afdeling onderstaande gegevens door:

1. modelaanduiding
2. E-nummer
3. F-nummer

Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achter de vetfilters.

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen raadplegen:

Service-informatielijn [phone]

(voor bezoek servicetechnicus en onderdelen)

Consumentenbelangen [phone]

(voor algemene, product- of gebruiksinformatie)

Belangrijk!

Houd bij het opgeven van een storing altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het beste hieronder noteren.

E-nr. .....

F-nr. .....

Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Geef zo nauwkeurig mogelijk op:

• Hoe doet de storing zich voor?
• Onder welke omstandigheden treedt de storing op?

Aan de hand van deze informatie kan onze service-afdeling de juiste voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de servicetechnicus weer hersteld kan worden. Op deze manier hoeft u slechts één maal thuis te blijven.

Technische gegevens

Model: DU 3150 DU 3160 DU 3360 DU 4361 DU 4561

DU 4360

DU 4161

Afmetingen (in cm):

Hoogte 13,2 13,2 13,2 13,2 13,2

Breedte 49,9 59,9 59,9 59,9 59,9

Diepte/(DU 4161) 51 51 51/(51,2) 51,2 51,2

Totale aansluit-

waarde (in W):	140	140	180	220	180
Ventilatormotor (in W):	100	100	100	140	140
Verlichting (in W):	40	40	2 × 40	2 × 40	2 × 20
Lengte-aansluit-snoer(in cm):	150	150	150	150	150
Elektrische aansluiting (in V):	220-240	220-240	220-240	220-240	220-240

Toebehoren/Montagemateriaal

3 houtschroeven 5 x 45 mm

3 pluggen ∅ 8 mm

4 houtschroeven 4,2 x 35 mm

1 schroef 2,9 x 13 mm

1 afvoerbuis ∅ 125 mm

1 afvoerbuis ∅ 125/100 mm (DU 3150/3160/4161/4361/4561)

1 sleutel om de schroeven (type TORX) vast te draaien

Elektrische aansluiting

Veiligheidsaanwijzingen voor de elektro-installateur

Controleer vóór het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geïnstalleerd en goed bereikbaar stopcontact worden aangesloten. Als vaste aansluiting noodzakelijk is, mag het apparaat alleen door een erkend elektroinstallateur worden aangesloten. In de elektrische installatie moet een inrichting zijn aangebracht die het mogelijk maakt om met een contactopening van min. 3 mm alle polen van het net te scheiden.

Voor storingen die het gevolg zijn van niet opvolgen van bovengenoemde aanwijzingen is de fabrikant niet aansprakelijk.

Vaste aansluiting alleen door een erkend elektro-installateur!

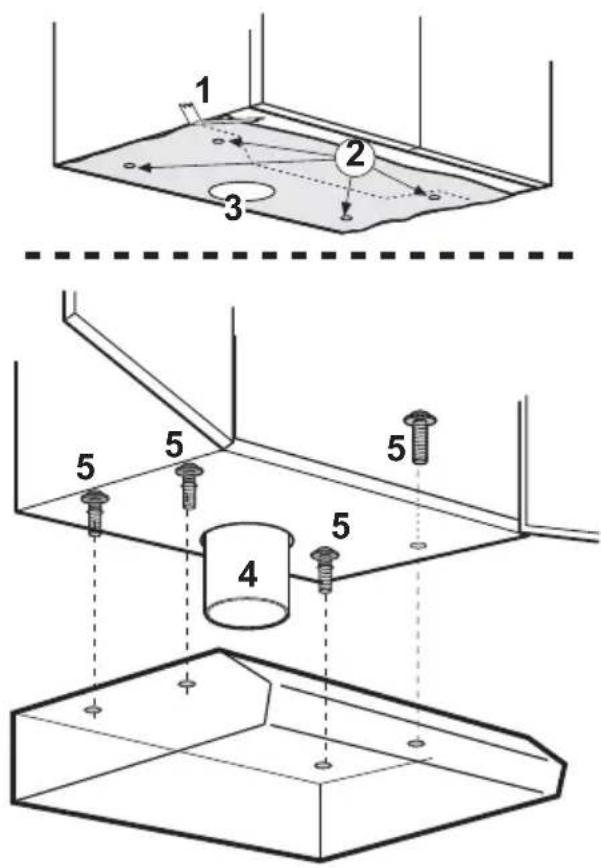

Montage aan een bovenkastje - afb. 7

• Aan de onderkant van het hangkastje m.b.v. het boorsjabloon (1) de gaten boren (2).
  Het gat voor de afvoerbuis (4) is ALLEEN nodig als de kap als afzuigkap moet worden gebruikt (3).
• Vanuit de binnenkant van het kastje de 4 meegeleverde schroeven aanbrengen (5) en in de gaten in het apparaat draaien.

1 2 3 4 5 5 5 5

afb. 7

Bevestiging aan de wand- afb. 8

• De middellijn op de wand aangeven (1).
  Het sjabloon op de wand bevestigen (2).
• 3 gaten van ∅ 8 mm in de muur boren (3), 2 gaten op de bovenste punten, 1 gat naar keuze op één van de onderste punten.
• 3 wandpluggen van ∅ 8 mm aanbrengen (4).
• 2 schroeven 5x45 aanbrengen (5) (niet helemaal aandraaien) en apparaat daaraan ophangen (6).
• Alleen DU 4161 - DU 4361 - DU 4561: Het apparaat bovenaan in een rechte hoek t.o.v. de wand justeren door de beide steunschroeven te draaien (7).
  • De schroeven vastdraaien (8).
• In de binnenkant van de kap de derde schroef 5x45 in de onderste opening aanbrengen (9) en vastdraaien (10).

1 3 4 5 2 3 4 5 4

afb. 8

1cm 5! 6 7 8 9 10
