HYDRO-PRO Zwembad warmtepomp Gebruik en Onderhoud gebruiksaanwijzing

INDEX

1. Specificities
2. Afmetingen
3. Installatie en aansluiting
4. Accessoires
5. Elektrisch schema
6. Scherm controle bediening
7. Werkende data instelling
8. Problemen

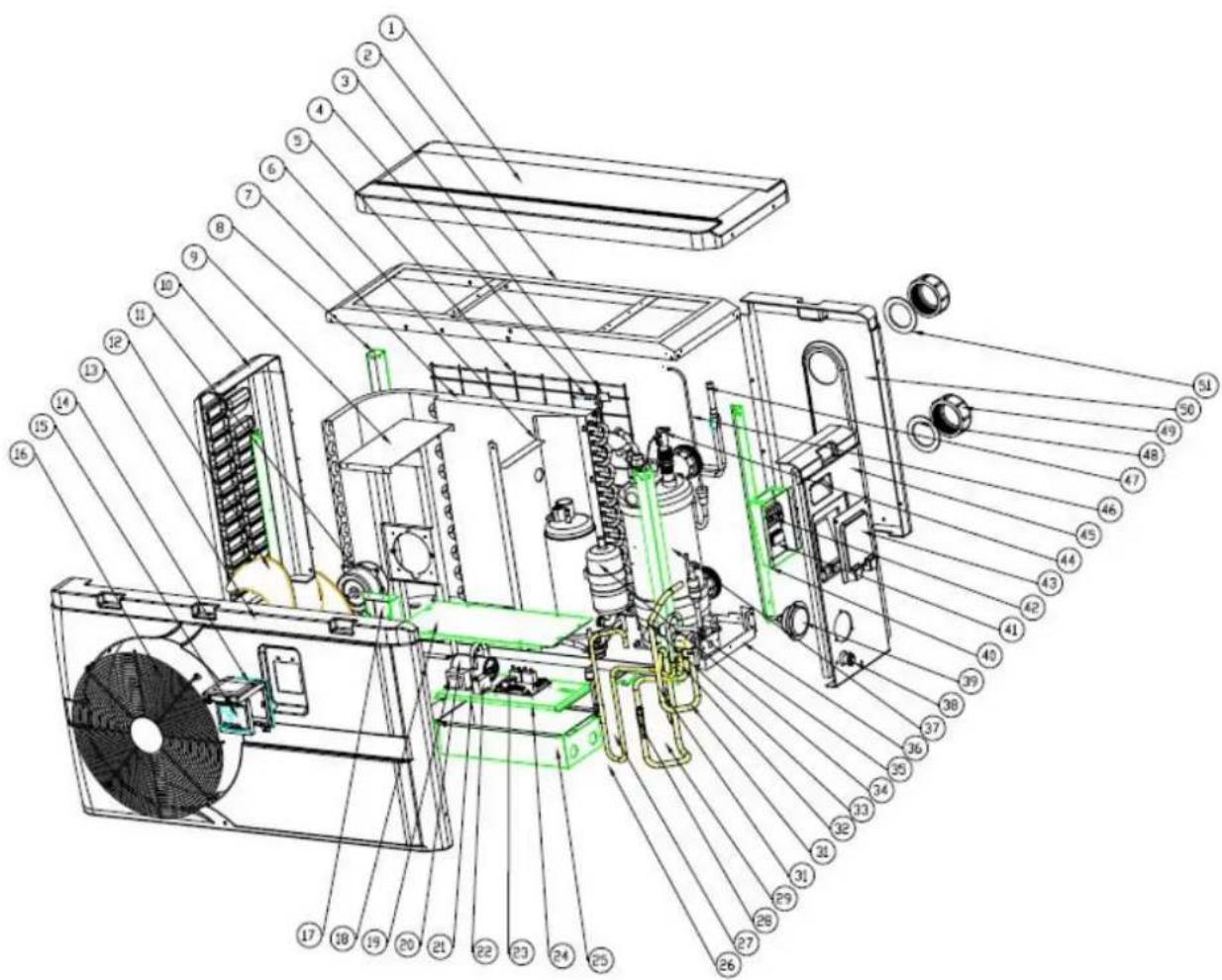

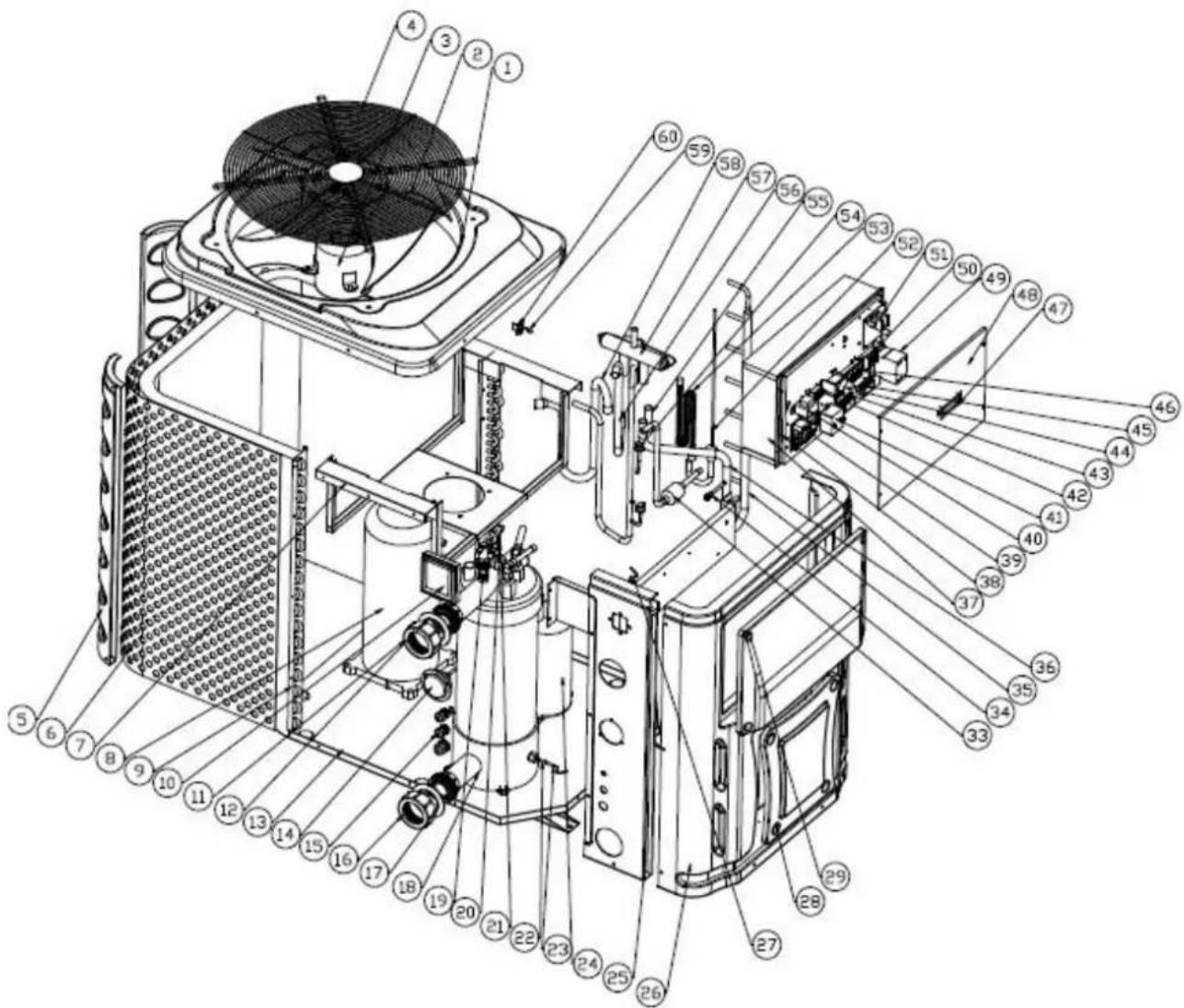

9. Open geklapt diagram
   10.Onderhoud
   11.Garantie en terugzending

Dank u voor het gebruiken van de HYDRO-PRO zwembad warmtepomp voor uw zwembalverwarming, het zal uw zwembadwater verwarmen en het op een constante temperatuur honden wonneer de omgevingstemperatuur -5 tot 43^ is.

LET OP: Deze gebruiksaanwijzing bevat alle benodigde informatatie voor het

gebruik en de installmentie van uw warmtepomp.

De installmenter要去 de gebruiksaanwijzing lezen en de instructies zorgvuldig volgenplaatsing en onderhoud.

De installmenteur is verantwoordelijk voor de installmentie van het product en要去 alle opvolgen van de fabrikant en de regels in toepassing. Verkeerde installmentie Niet vo gebruiksaanwijzing heeft uitsluiting van de gehele garantie tot gevolg.

De fabrikant verwerpt elke verantwoordelijkheid voor de schadeveroorzaakt door dmensen, objecten en of de fouten wegens de installmentie die Niet de aanwijzing va gebruiksaanwijzing volgen. Elk gebruik zonder bevestigbing bij het begin van de fab beschouwd worden als gevaarlijk.

WAARSCHUWING: Verwijder alstublieft algid het water in de warmtepomp tijdens de wintertijd of wonneer de omgevingstemperatuur daalt beneden 0^ , of anders za de titani wisselaar beschadigd raken of bevriezen, in dit geval, za uw garantie eindigen.

WAARSCHUWING: Sluit alstublieft.altijd de stroom af als u de kast wilt openen om de warmtepomp binnen te bereiken, odomat er een hoog voltage stroom aanwezig is.

WAARSCHUWING: P Houdt alstublieft het scherm van de besturing in een droge omgevi of sluit de isolatie bedekking goed om het scherm van de besturing te beschemen tege beschadiging door vochtigheid.

1. Specifications

• Bovenstaande gegevens zijn onderhevig aan modificatie zonder opgave.

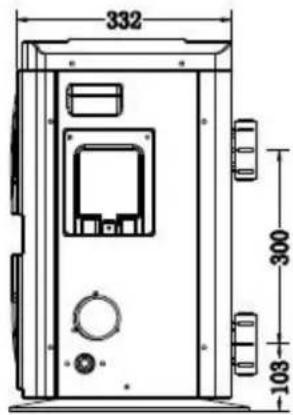

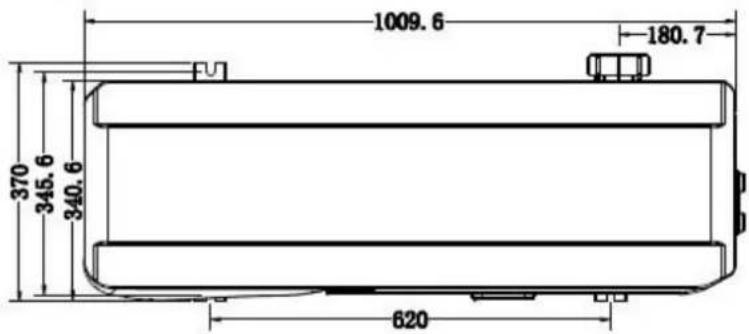

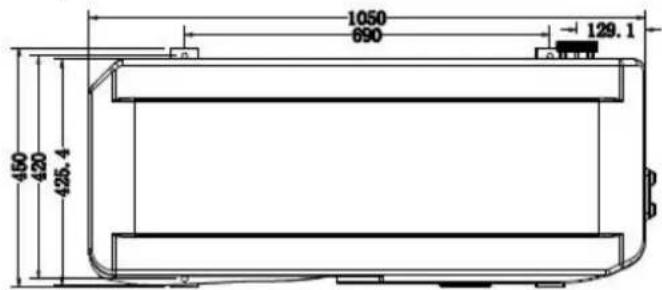

2. Afmeting Dimension

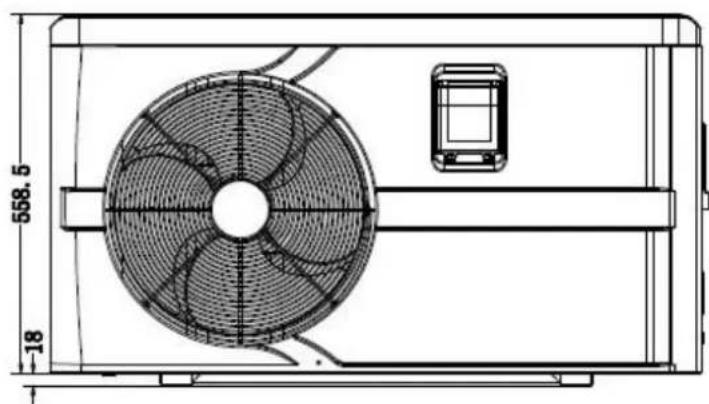

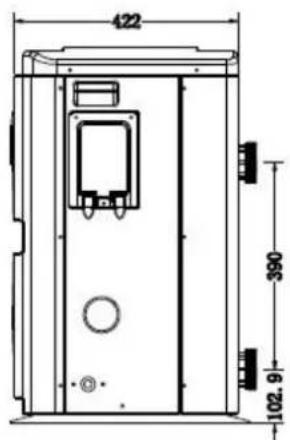

Hydro Pro 5,7,10

Hydro Pro 13

3. Installatie en aansluiting

3.1 Opmerkingen

De fabriek levert alleen de warmtepomp. Alle andere componenten, inclusief een bypass wanneer nodig,要去en geleverd worden door de gebruiker of de installmenter.

Attentie:

Volg alstublieft de volgende regels wanner u de warmtepomp installeert:

1. Elke toevoeging van chemicaliën要去plaatsvinden in de buizen gelokaliseerd na d warmtepomp.
2. Installee een bypass als de afstand van de water toevoer van de zwembadpompmeer dan 20% groter is dan de toegestane toevoer door de warmtewisselaar of dewarmtepomp.
3. Installee de warmtepomp boven het wateriveau van het zwembad.
4. Plaats de warmtepomp algid op een vaste ondergrond en gebruik de bijgevoegde demping rubbers om vibratie en geluid te vermijden.
5. Houdt de hele warmtepomp algtdrecht. Als het apparaat in een diagonale positie gehonden, wacht tenminste 24 uren met het starten van de warmtepomp.

3.2 Warmtepomp plaatsing

Het apparaat za goed werken in elke gewenste locatie zolang de volgende drie onderdel aanwezig zich:

1. Frisse lucht - 2. Elektriciteit - 3. Zwembadfilters

Het apparaat mag worden geinstalleerd in virtuelel elke buiten locatie zolang als de gespecifieerde minimumafstanden met andere objecten worden aangehouden (zie tekening hieronder). Raadpleeg alstublieft uw installeur voor installmentie met een zwembad binnenshuis. Installatie in een locatie met veel wind is helemaal geen probleem, wel in c situatie met een gasverwarming (inclusief waakvlam problemen).

ATTENTIE: Installee het apparaat nooit in een afgesloten ruimte met een gelimiteerde luchthoeveelheid in waarde lucht uitgestoten door het apparaat waar hergebruikt worden, of nabij bosschage dat de luchtinlaat kan blokkeren. Zulke locaties verhinderen de continuuz levering van frisse lucht, wat resulteert in een gereduceerde efficiencie en möglichk voldoe warmte afgithe tegengaat.

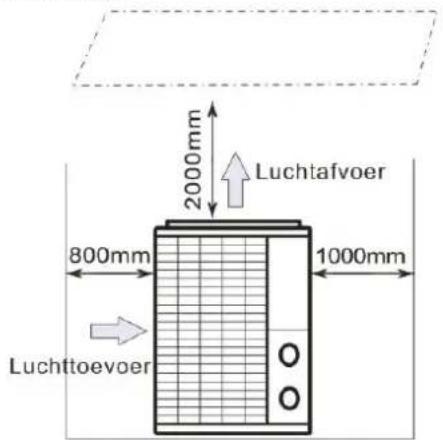

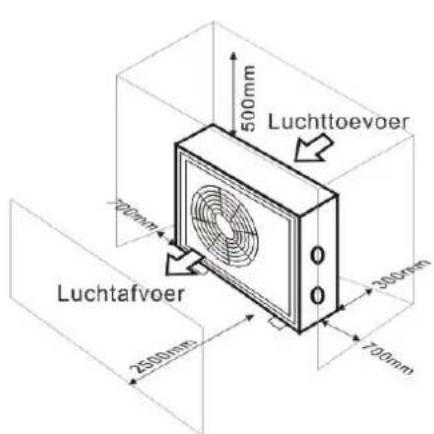

Zie de tekening hieronder voor minimum afstanden.

3.3 Afstand van uw zwembad

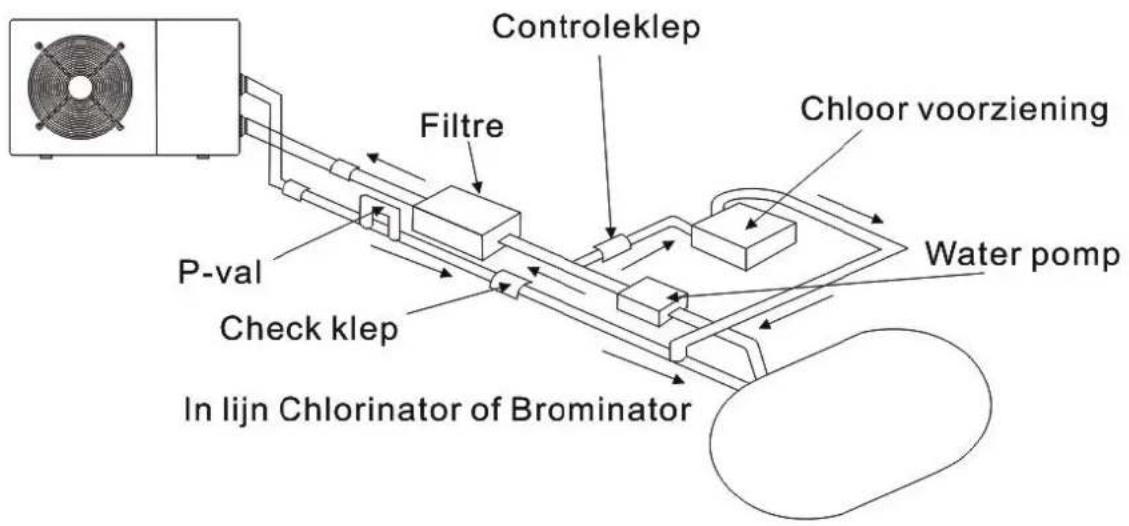

De warmtepomp worden normal geinstalleelbinnen een bereik van 7.5 meter van het zwembad. Hoe groter de afstand van het zwembad, hoe groter het warmteverlies in de buizen. Als de buizen meestal ondergronds zijn, is het warmteverlies laag op afstanden t m (15 m van en maar de pomp; 30 m in totaal) tenzij de grond na het is of het gro Hoog is. Een ruwe schatting van het warmteverlies per 30 m 0.6 kWh (2,000 BTU) voor 5^ verschil+tussen de watertemperatuur in het zwembad en de temperatuur van de gra die de muis omringd. Dit verhoegt de werkelijk met 3% tot 5% .

Opmerking: als een automatisch dosering apparaat voor chloor en zour (pH) gezruikt wo is het belangrijk om de warmtepomp te beschermen gegen excessief hoche chemische concentraties die de warmtewisselaar+kennenlaten corroderen. Omdeze reden, moeten apparaten van deze soort alkijd bevestigd worden aan de buizen na de warmtepomp, en

wordt aanbevolen om een controleklep te installeren om terugvloeien van het water te voorkomen in het geval van afwezigheid van water circulatie.

Schade aan de warmtepomp veroorzaakt door nalatigheid van deze instructie is nicht gede door de garantie.

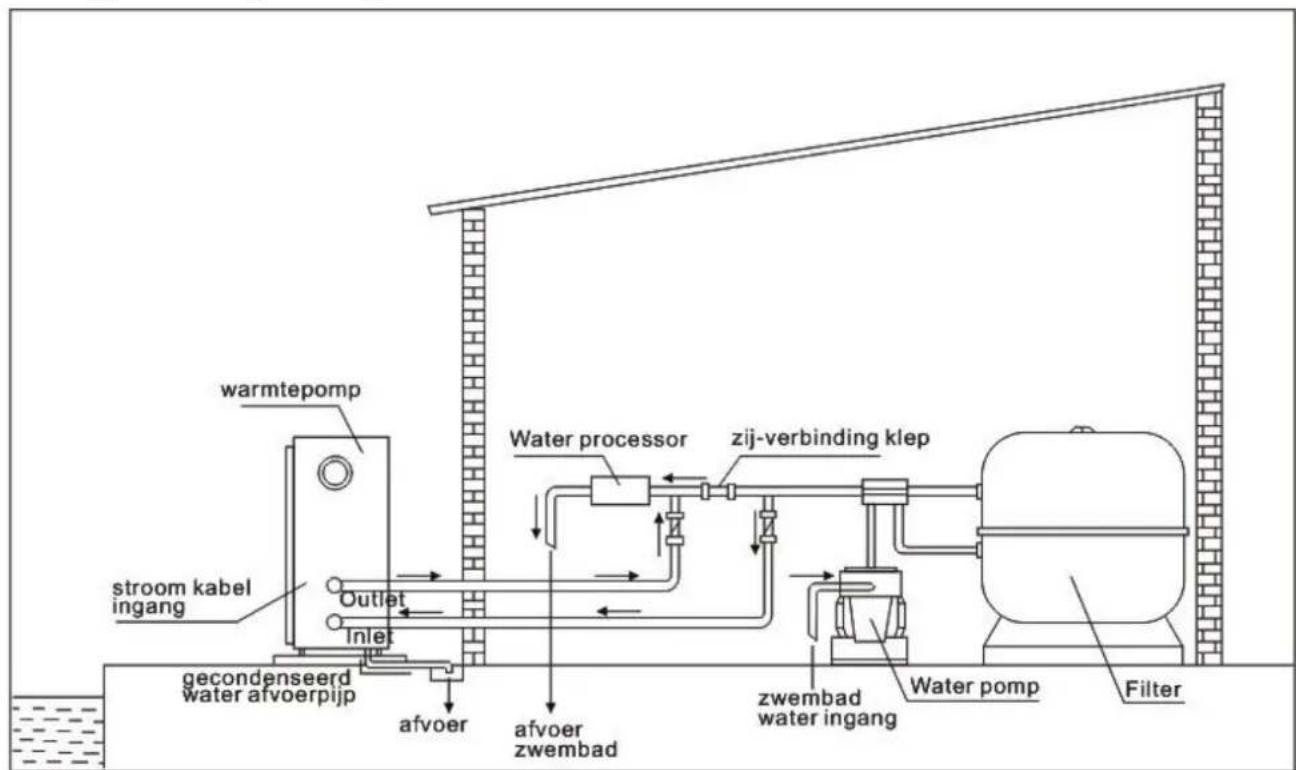

3.5 Typische opstelling

Opmerking: Deze opstelling is alleen een illustratief voorbeeld.

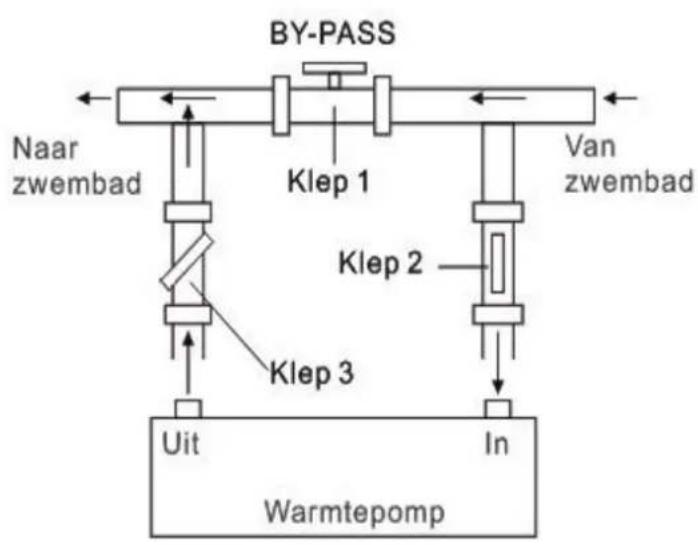

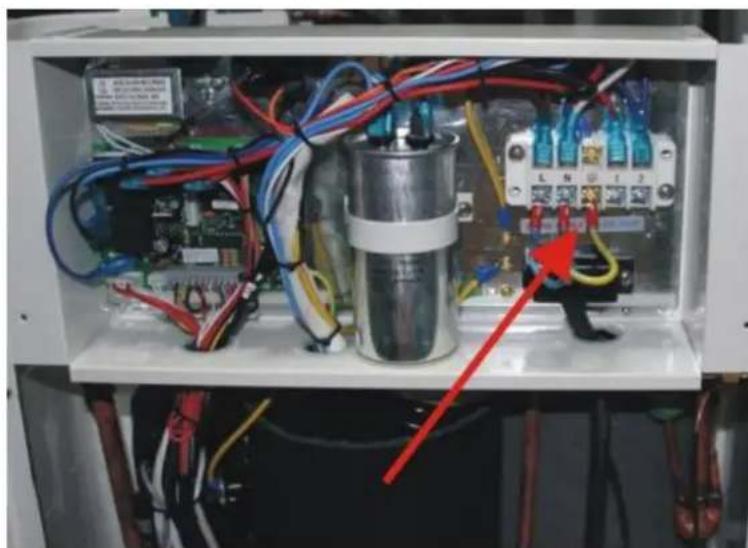

3.6 Instellen van bypass

Optimale werking van de warmtepomp gebeurt wanner de koel gasdrubar22s.

Gebruik de volgende procedure om bypass bij te stellen:

• Open de drie kleppen voledig
• Sluit klep 1 langzaam tot de waterdruk is verhoogd met onceveer 100 to 200 g
• Sluit klep 3 ongeveer halverwege om de gasdruk bij te stellen in het koelsystem
• Als het scherm "AAN" aangeeft of fout code EE3, sluit stap voor sta 2, om de water toevoer te verhoge stop wanner de code verdwijnt.

Deze druk kan afgelezen worden van de drukmeter naast het contropaneel van de warmtepomp. Onder deze condities is de water doorstroming door het apparatus dan ook optimaal.

Opmerking: Werking zonder een bypass of met een onjuiste bypass instelling kan resulteren in sub-optimale warmtepomp werking en möglichk de warmtepomp beschadigen, wat de garantie ont geldig maakt.

Opmerking: Alhoewel de warmtepomp elektrisch geisoleerd is van de rest van het zwembadsystem, voorkomt dat alleen de doorvoer van elektrische stroom maar of v het water in het zwembad. A Harding is nog steeds nodig voor bescherming gegen kortsluiting in het apparaat. Zorg altijd voor een goede aarding verbinding.

Voor het aansluiten van het apparaat, verifieer dat het stroomvoltage overeenkomt met het werk voltage van de warmtepomp.

Het worden aanbevolen om de warmtepomp te verbinden met een circuit met een eigenvzekering of circuit onderbreker (langzaam type; graad D) en om goede bedrading te gebruiken (zie tabel hieronder).

Voor horizontale modellen (Hydro Pro 5, 7, 10, en 13): verwijder het bovenste paneel.

Voor verticale modellen (Hydro-Pro 18, 22, 22T en 26T): verwijder het Voorpaneel.

Verbindt de elektrische draden met het terminalblok gemarkeerd ‘ POWER SUPPLY ’

Een tweede terminalblok gemarkeerd 'WATER PUMP' is gelokaliseerd naast de eerste. [ ] filterpomp (max. 5 A / 240 V) kan hier met het tweeede terminalblok verbonden worden. Zorgt ervoor dat de filterpomp verwerking gecontroleerd worden door de warmtepomp.

Opmerking: In het geval van 3-fase modellen, kan verwisseling van twee fases veroorzakte dat de elektrische motoren in de tegengestelde richting draaien, wat tot schade kan leide Om deze reden, heeft het apparaat een ingebouwde bescherming die het circuit verbreekd de verbinding Niet correct is. Als de rode LED boven dit veiligheidsapparaat oplicht, moed de verbindingen van twee van de fasedraden verwisselen.

Model	Voltage (V)	Zekering of circuit onderbreking	Nominale stroom (A	Draad diameter mm (met max. 15 m leng
HYDRO PRO5	220-240	15	4.1	2x 1.5 + 1.5
HYDRO PRO7	220-240	15	4.7	2x 1.5 + 1.5
HYDRO PRO10	220-240	20	7	2x 2.5 + 2.5
HYDRO PRO13	220-240	25	9.1	2x 2.5 + 2.5
HYDRO PRO18	220-240	40	13.4	2x 6 + 6
HYDRO PRO22	220-240	45	15	2x 6 + 6
HYDRO PRO22T	3x 380	20	6.6	4x 2.5 + 2.5
HYDRO PRO26	220-240	50	17.4	2x 6 + 6
HYDRO PRO26T	3x 380	25	7.7	4x 2.5 + 2.5

3.8 Initiiel Werking

Opmerking: Om het water in het zwembad (of hete kuip) te verwarmen, moet de filterpomp draaien om ervoor voor te zorgen dat het water circuleert door de warmtepomp. De warmtepomp zal nicht opstarten als het water Niet circuleert.

Nadat alle verbindingen gemaakt zich en gecontroleerd, voer dan de volgende procedure u

1. Zet de filterpomp aan. Controller op lekkage en verifieer dat het water stroomt van eenaar het zwembad.
2. Sluit de stroom aan de waterpomp aan en druk op de aan/uit knop op het elektronische contropaneel. Het apparaat zou opstarten nadat deijdvertraging voor bij (zie onder).
3. Na een pauar minuten, controller of de lucht die uit het apparaat komt koeler is.
4. Wanner de filterpomp uitgezet worden, moet het apparaat ook automatisch afslaan, wanner nicht, stel dan de doorvoer schakelaar bij.
5. Laat de warmtepomp en de filterpomp 24 uren per dag lopen totdat de gewenste watertemperatuur is bereikt. De warmtepomp zar op dit punt stoppen. Hierna, zar het automatisch herstarten (zolang als de filterpomp loopt) wonneer de watertemperatuur va het zwembad 2 graad daalt onder de ingestelde temperatuur. Allow the heat pump and the filter pump to run 24 hours a day until the desired water temperature is reached

Afhankelijk van de initiele temperatuur van het water in het zwembad en de luchttemperaten kan het verschidene dagen duren om het water te verwarmen tot de gewenste temperaten. Een goede zwembad afdekking kan de benodigde lenghte van tijd dramatisch inkorten.

Water doorvoer schakelaar:

Het is uitgerust met een doorvoer schakelaar om het HP apparaat ervoor te beschermen het draait met een voldoende water doorvoer snugheid. Het za aangaan wanner de zwembadpomp loopt en LAST het stoppen wanner de pomp stocht. Als het oppervlak van zwembad water hoger is dan 1 meter boven of beneden de automatische instelknop van waterpomp, heeft u uw dealer nodig om de initièle opstart bij te stellen.

Tijdvertraging - De warmtepomp heeft een ingebouwde 3-minuten opstart vertraging om h circuit te beschermen en excessief contact verval te voorkomen. Het apparaat za automatisch herstarten nadat dezeijdvertraging afloodt. Zelfs een korte stroomonderbreking za dezeijdvertraging starten en voorkomen dat het apparaat onmiddelijk herstart. Meerde stroomonderbrekingenijdens deze vertragingperiode hebben geen efect op de 3-minuten periode van de vertraging.

3.9 Condensatie

De lustcht aangetrokken door de warmtepomp wordt sterk gekoeld door de werking van de warmtepomp om het water van het zwembad te verwarmen, wat condensatie kanveroorzaken op de bladen van de verdamper. De hoeveelheid condensatie kan zoveel+zijns als verscheidene liters per uuur bij hoge relatieve vochtigheid. Dit is soms foufief beschouw als een water lekkage.

4. Accessoires

4.1 Accessoire lijst

Anti-vibratie basis, 4 stuks	Aftap buis, 2 stuks	Watervaste kist, 1 stuk
10M Signaal draad, 1 stul	Water drainagebuizen, 2 p#

4.2 Accessores installment

	Anti-vibratie rubbers 1. Neem de 4 anti-vibratie rubber 2. Plaatst ze een voor een once de bodem van de machine zoa hetplaatje.
	Aftap buis 1. Installeerde aftap buis onder bodempaneel 2. Verbindt het met een water om het water af te tappen. Opmerking: Til de warmtepomp om de buis te installeren. Til de warmtepomp nooit te ver op, he kan de compressor beschaden.

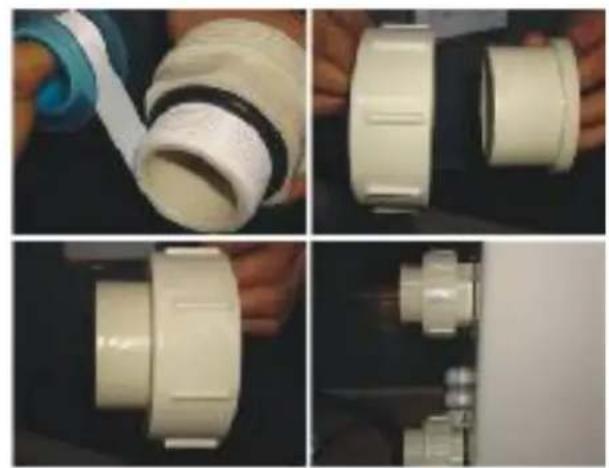

Water invoer &uitvoer verbinding

1. Gebruik de buis tape om de water invoer &uitvoer verbinding op de warmtepomp te verblinker 2.Installerer de twee verbindinge zoals op het plaatje getoond 3.Schroef ze op de water &verbinding

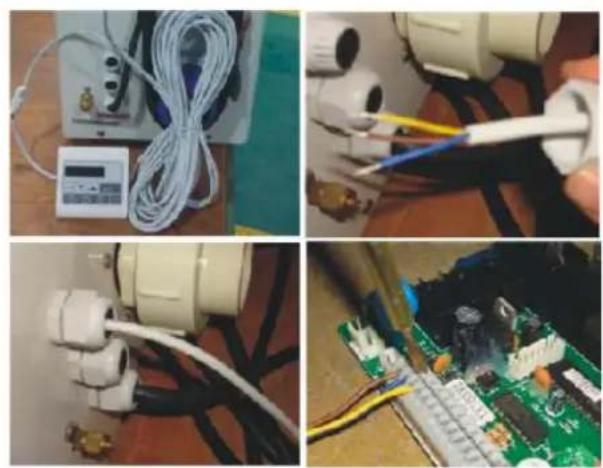

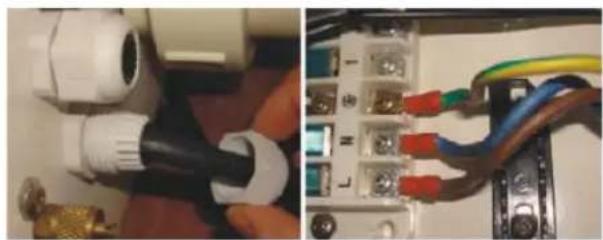

10M Signaal draad

1. Neem een kant van het 10M
   signaal draad, om te verbinden
   de bediening.
2. De andere zijde door het ga
   getrokken worden, zoals het pla
   laat zien.
3. Verbindt het dan met het Pc
   bord in de machine: de bruine
   draad ---eerste verbinding; de
   blauwe draad --- tweede
   verbinding; de gele draad --- de
   verbinding.

KabelBedrading

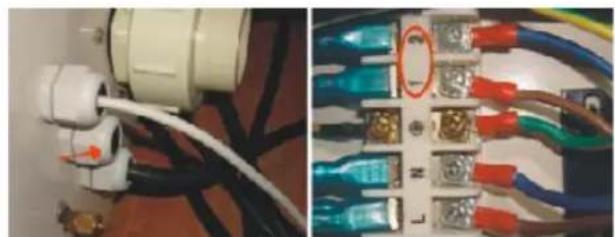

1. Verbind de stroomverbinding draad door het witte gat zoals plaatje LASTZien.

2. Bevestig de andere ziche op verbindingen in de elektrische doos.

WaterpompBedrading

1. Verbind de waterpomp draad door het witte gemarkeerde gat 2. Bevestig de andere zijde op verbindingen in de elektrische doos.

• De stippelijn deel worden alleen gebruikt bij sommige modellen

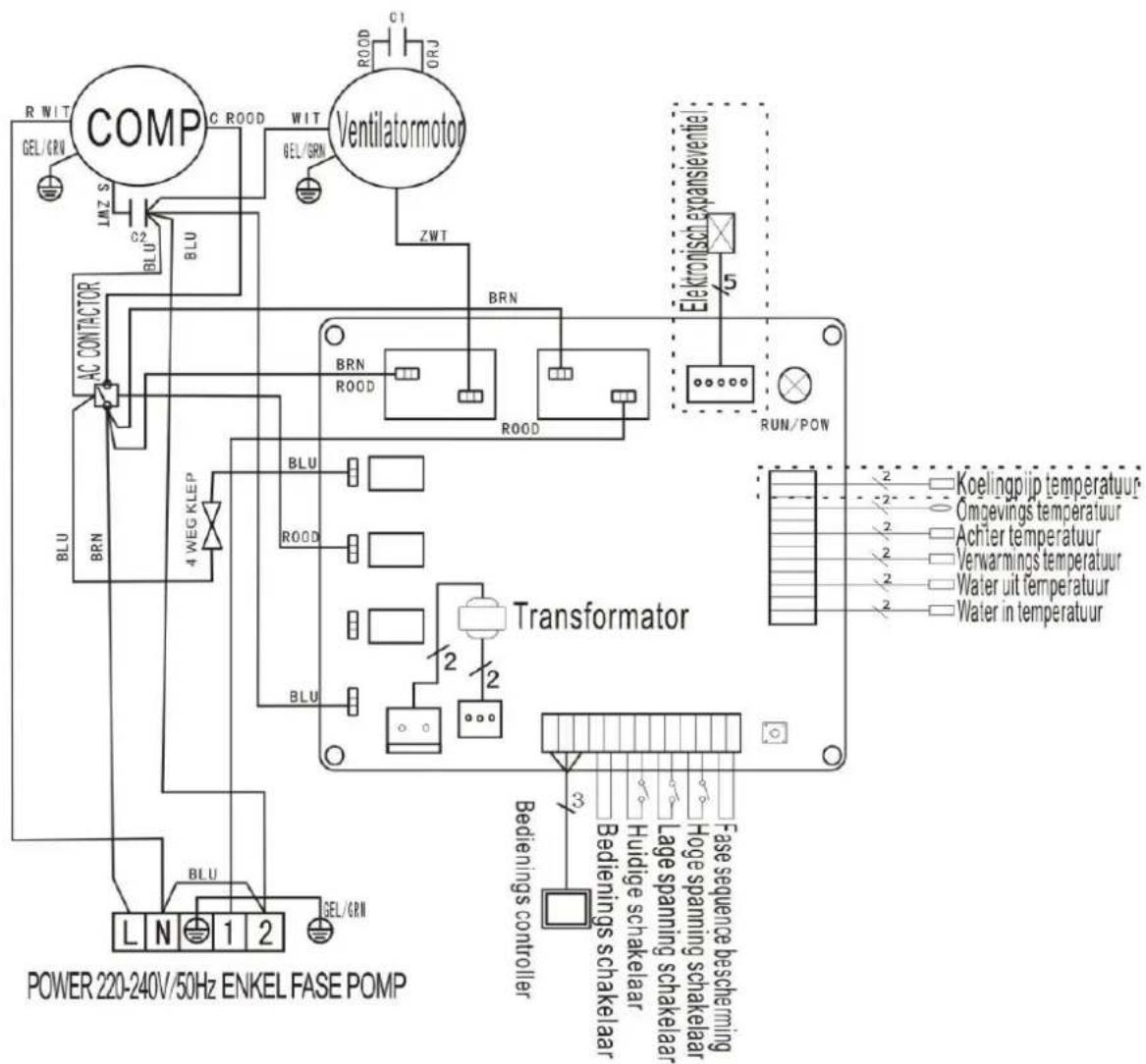

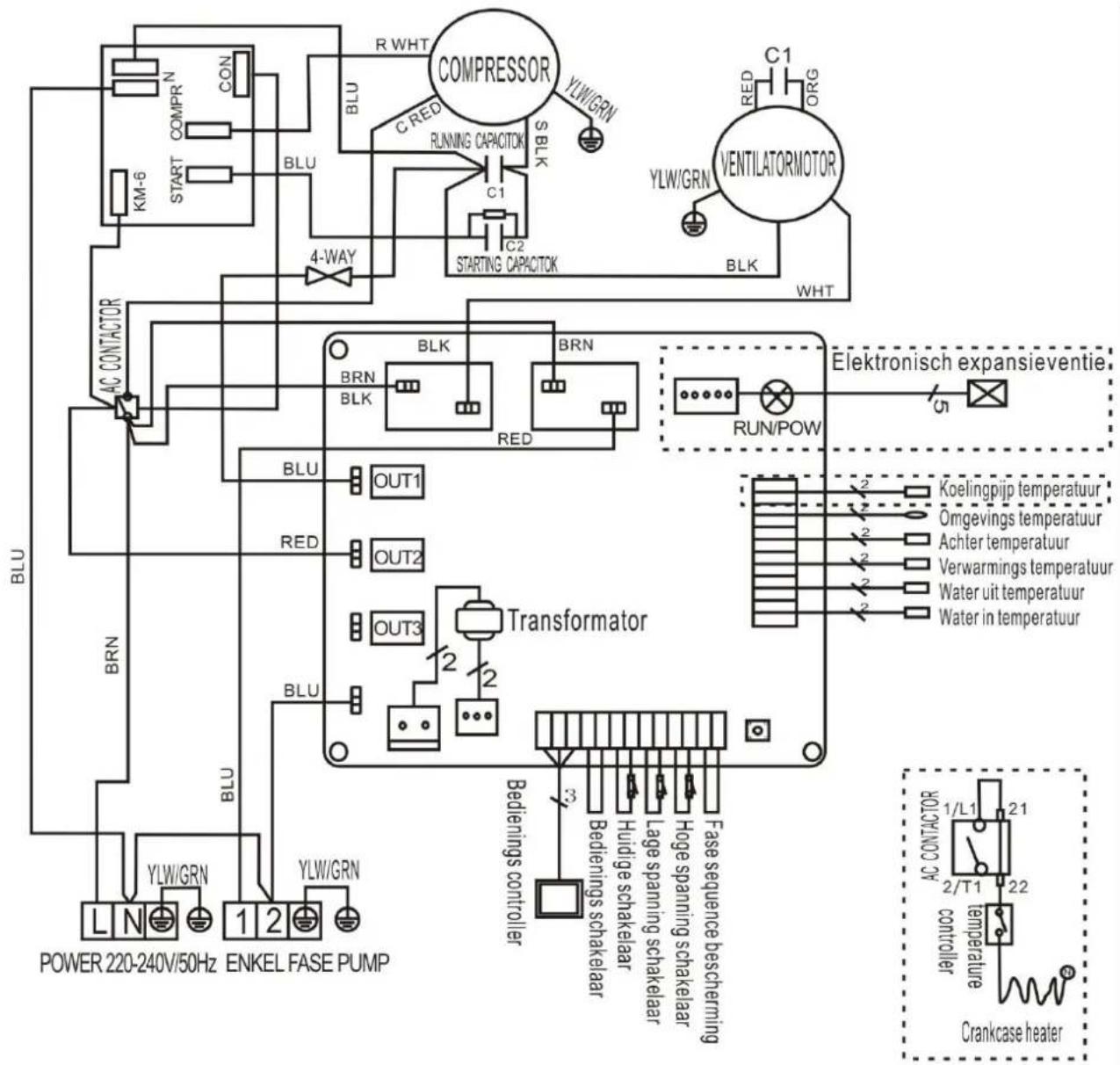

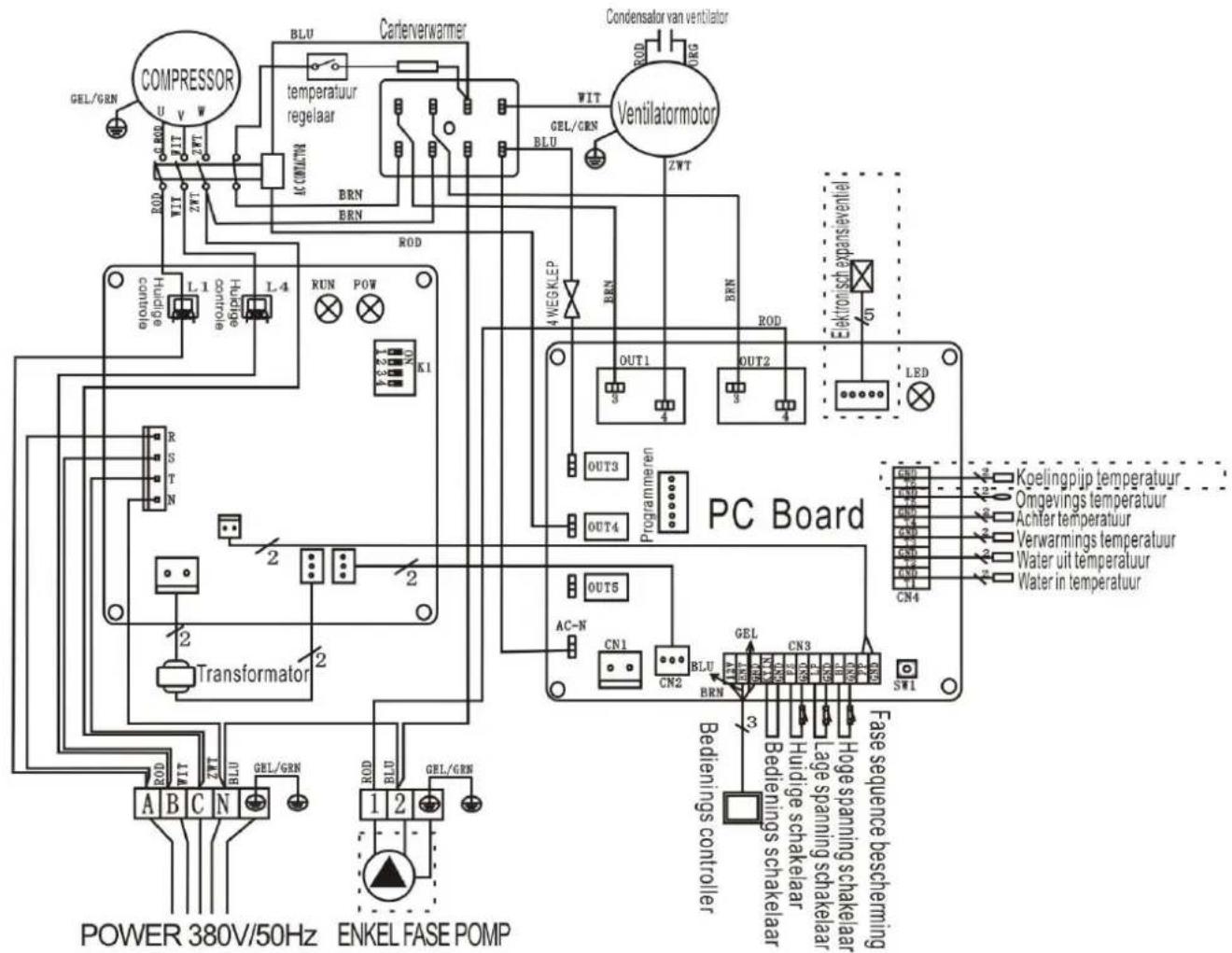

5.2 ZWEMBAD WARMTEPOMP BEDRADING SCHEMA

Hydro Pro 13

* De stippelijn deel worden alleen gebruikt bij sommige modellen

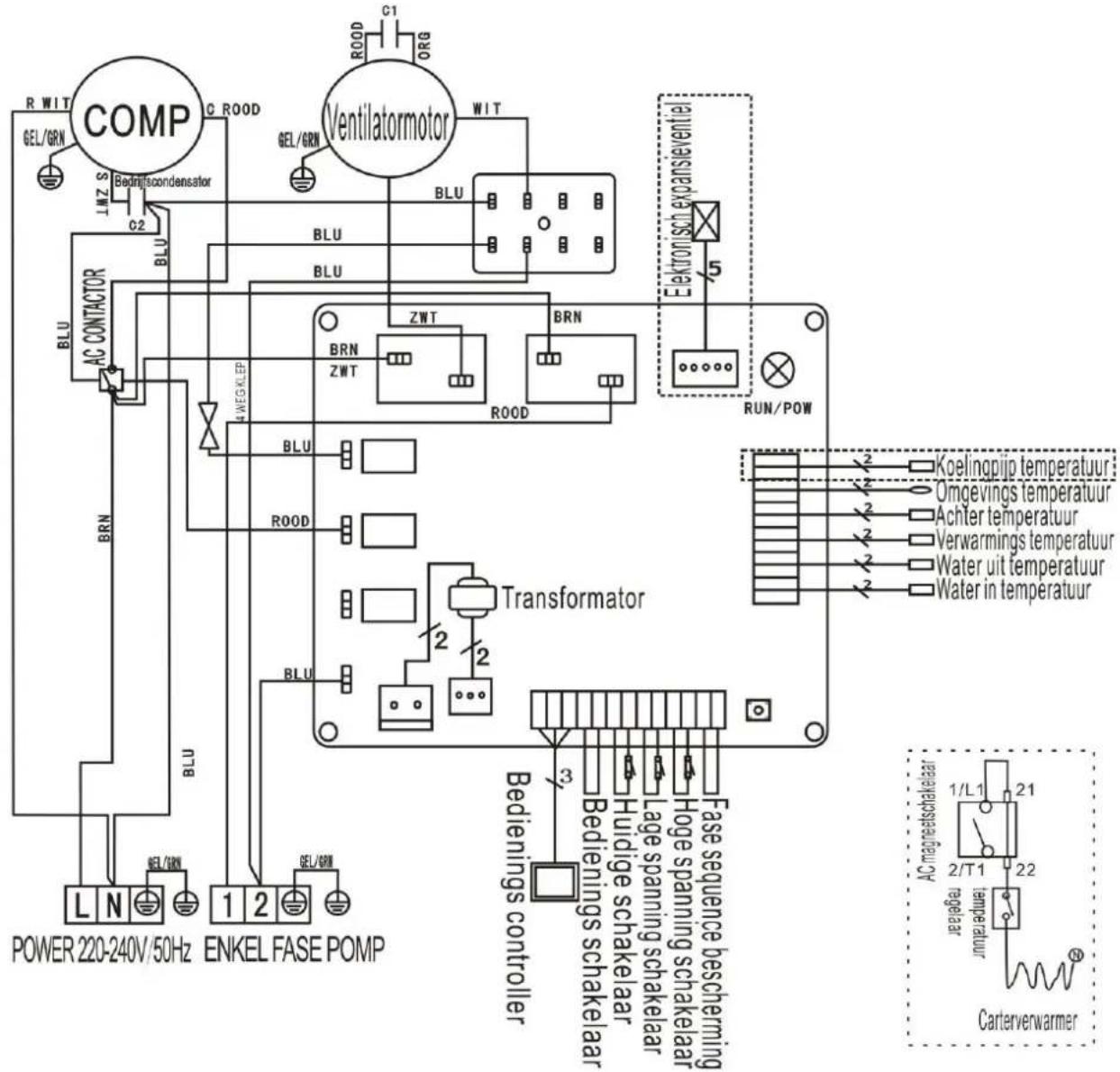

5.3 ZWEMBAD WARMTEPOMP BEDRADING SCHEMA

Hydro Pro 18/22

• De stippelijk deel worden alleen gezebruikt bij sommige modellen

5.4 ZWEMBAD WARMTEPOMP BEDRADING SCHEMA

Hydro Pro 26

* De stippelijn deel worden alleen gebruikt bij sommige modellen

5.5 ZWEMBAD WARMTEPOMP BEDRADING SCHEMA

Hydro Pro 22T/26T

* De stippellijn deel worden alleen gebruikt bij sommige modellen

OPMERKING:

(1) Bovenstaande elektrisch bedrading schema is alleen ter referentie, onderwerp alstublieft de machine volgens het bedrangingschema.
(2) De zwembad warmtepomp moet ook verbonden worden met een aarding draad, alhoede warmtewisselaar van het apparaat elektrisch geisoleerd is van de rest van het appara Het aarden van het apparaat is nog steeds nodig om u te beschemen gegen kortsluiting het apparaat. Verbinding is ook nodig.

Afsluiting: Een afsluiting betekent (circuit onderbreken, gezekerde of nicht-gezekerde schakelaar)要去 geplaatst worden binnen het zich en of direct bereikbaar vanaf het apparaat. Dit is normala gebruik op commerciele en residentiele warmtepompen. Het voorkomt het op afstand aan zetten van het apparaat en staat het afsluiten van de stro het apparaat toe terwijl het apparaat worden nagekeken.

5.6 Installatie van de schermbediening

Foto (1) Foto (2) Foto (3)

• Verwijdering en ofplaatsing van het bediening worden van de connector (photo 1)
• Installatie van de geleverde kabel (photo 2)
• Om de kabel door te voeren met het doorvoerpakket (photo 3) en beiden direct te vert

6. Scherm bediening systeem

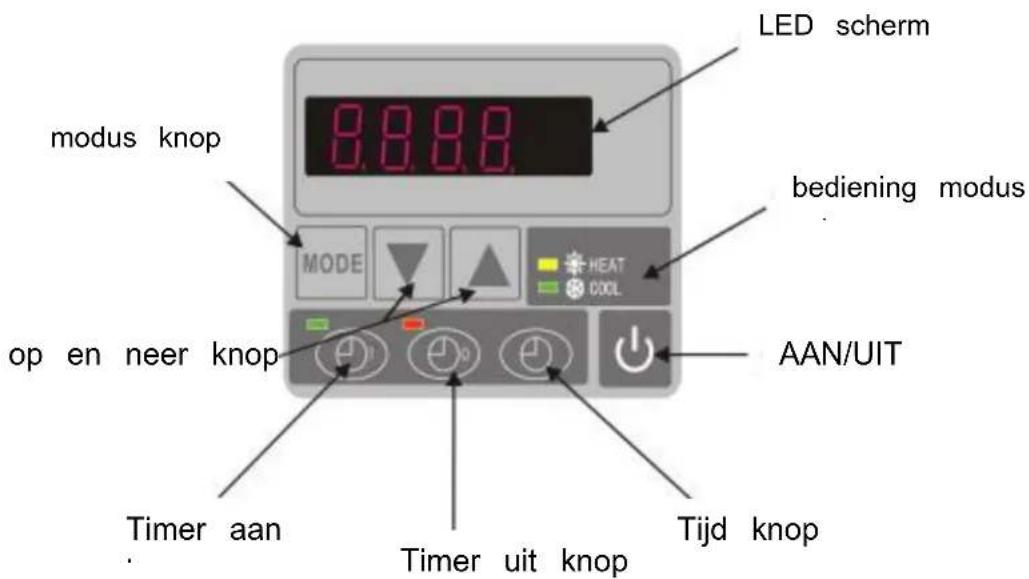

6.1 De knoppen van de LED draad bediening

Wanner de warmtepomp aan is, toont het LED scherm de invoor watertemperatuur.
Wanner de warmtepomp op stand-by staat, toont het LED scherm de母公司 tijd.

6.2 Start of stop de warmtepomp.

Druk op om het warmtepomp apparaat te starten, het LED scherm toont de gewenste watertemperatuur voor 5 seconden, dan toont het de invoer watertemperatuur.

Druk op om het waterpomp apparaat stop te zetten.

Druk op zodat het "verwarming" of "koeling" lampje aan is.

6.4 Instelling van de母公司 tijd

Op stand-by of werkende mode, druk lang op , druk dan op of om de uren/minute in te stellen.

Druk dan op nogmaals onder gegevens op te slaan.

Wanner u de tijd instelt, en kunnen nicht werken.

6.5 Watertemperatuur instelling:

Op stand-by of werkende mode, druk op en om de gewenste watertemperatuur in te stellen.

Opmerking ; de warmtepomp kan alleen werken als het water circulatie/filtratie sy draait.

6.6 Automatisch starten/stuppen van de warmtepomp

Om de hijd in te stellen om het apparaat te starten

Druk op om de tijd in te stellen om het apparaat te starten, druk dan op of om de tijd bij te stellen (stel de tijd in te starten 5 minutes na de waterpomp).

Druk nogmaals op om de(AP) neue gegevens op te slaan.

Om de hijd in te stellen om het apparaat te stoppen

Druk op om dearend in te stellen om te stoppen met werken, druk dan op of om de tijd bij te stellen (stel de tijd in om te stoppen 5 minuten voor de waterpomp).

Druk nogmaals op om de(AP) neue gegevens op te slaan.

6.7 Uitschakelen van de automatische start/stop

Om de automatische starter uit te schakelen

Druk op, dan druk op, lampje uit en de automatische starter is uit.

Om de automatische starter in te schakelen

Druk op, dan druk op, lampje aan en de automatische starter is aan.

Opmerking ; Als het water filteren systeme wordt gestopt voor de warmtepomp, apparaat uitgaan (veiligheids maatregel) en de code EE3 of AAN verschijnt op o bediening.

• Het is belangrijk om de warmtepomp te programmeren tezamen met het tiidprogramma van het waterfiltratie systeem.
• Om de waterpomp te herstarten, schakel het UIT en zet de elektrische stroomvoorzijening weeer aan om het apparaat te herstarten.

7. Werking geevens instelling

7.1 Hoe de parameters te controleren

Op stand-by of werkende mode, druk lang op voor 10 seconden, druk dan op of om de parameters te controleren (van O tot H, zie bediening parameter tabel).

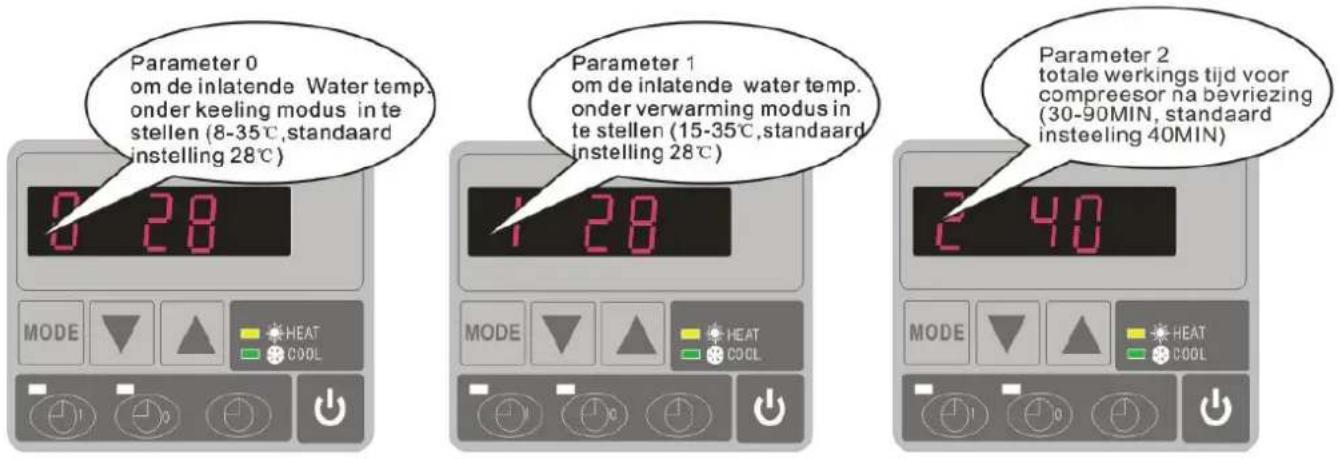

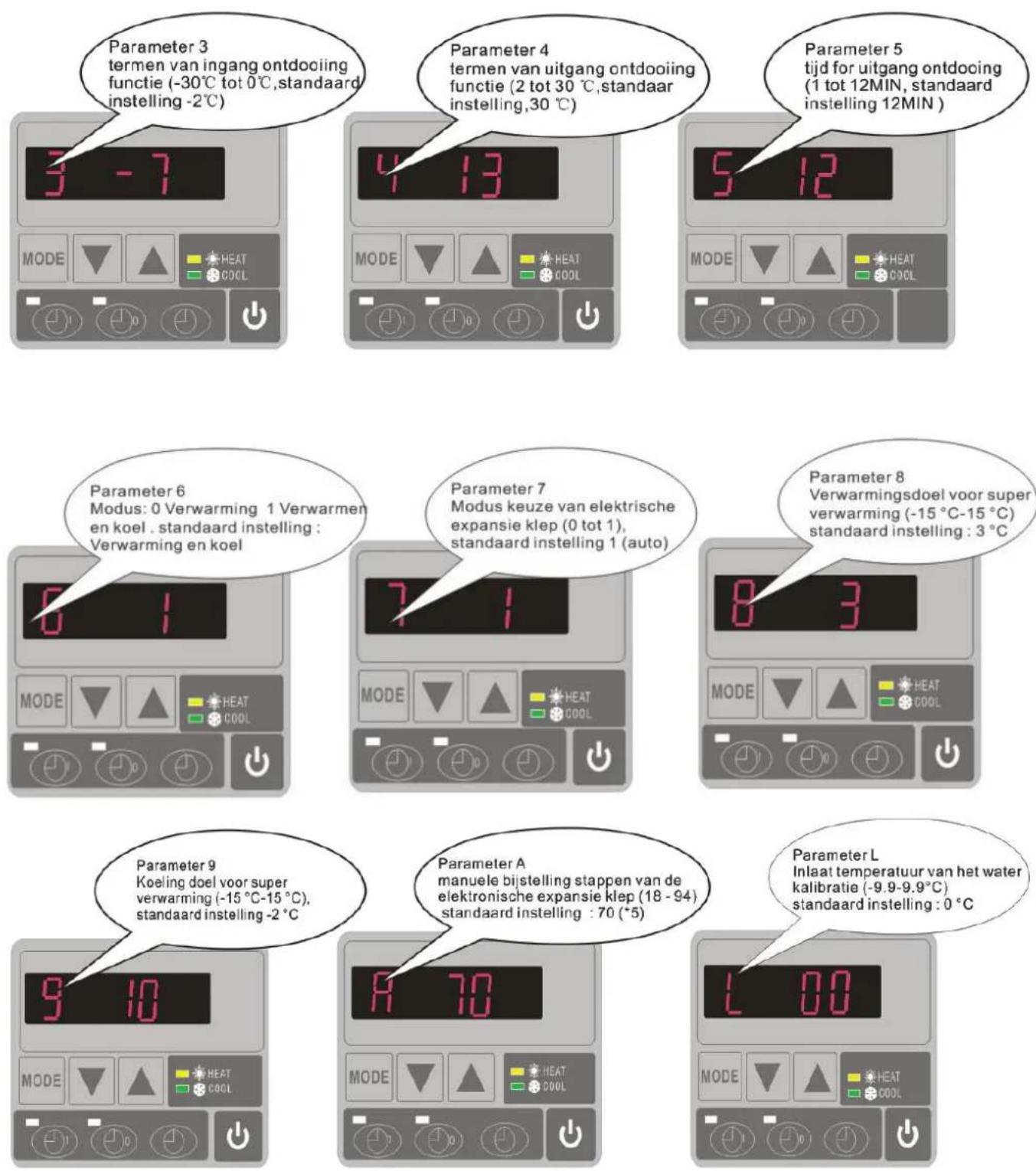

7.2 Hoe de parameters bij te stellen (Kan alleen bijgesteld worden op standby mode)

1) Druk lang op voor 10 seconden, druk dan nogmaals op om de gegevens te selecteren (van O tot L, die bediening parameter tabel) die u bij wilt stellen.
2) Druk dan op of om de parameters bij de stellen, druk dan nogmaals op om de nieuwe gegevens op te slaan.
3) Druk dan op of Kies de andere gegevens die u bij wilt stellen, herhaal de bovenstaande handelingen.

Merk alstublieft graag op:

A) Druk op "MODE" om de modus te kiezen (Mode kan alleen veranderd worden voor of "2" instelling van parameter 6)
B) Modus kan tijdens het werkken veranderd worden
C) Buitenstaander elektrische verwarming is nicht toepasbaar voor deze modes.

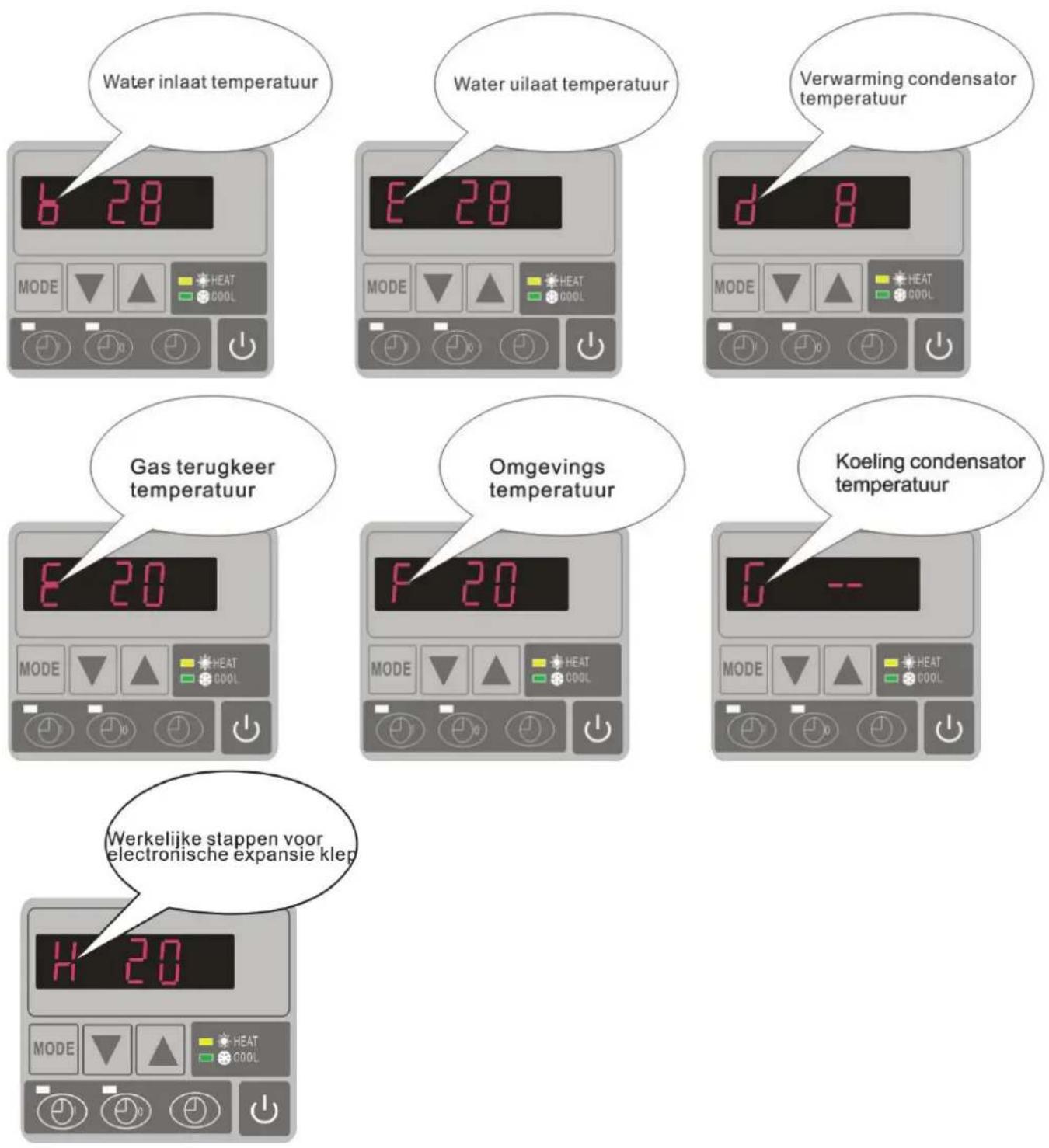

7.3 Hoe de huidige status te weten te komen

Parameter	Betekent	Bereik	Standaard	Opmerkingen
0	Om de ingaande watertemperatuur in te stellen onder koeling mode	8-35°C	28°C	Verstelhaar
1	Om de ingaande watertemperatuur in te stellen onder verwarming mode	15-40°C	28°C	Verstelhaar
2	Opgave voor ontdooiingijdperiode	30-90MIN	40MIN	Verstelhaar
3	Termen van toegang ontdooiing functie	-30°Cto0°C	-7°C	Verstelhaar
4	Termen van uitgang ontdooiing	2 to 30	20°C	Verstelhaar
5	Tijd van uitgang ontdooiing	1 to 12MIN	12MIN	Verstelhaar
6	Mode: 0 verwarming 1 verwarming en koeling	0-1	1(verbarming en koeling)	Verstelhaar
7	Modekeuze van elektronische expansieklep	0-1	1auto)	Verstelhaar
8	Oververhitting voor de verwarming van doelgroep	-15°C-15°C	3°C	Verstelhaar
9	Oververhitting voor de koeling van doelgroep	-15°C-15°C	-2 °C	Verstelhaar
A	Handmatige aanpassing stappen van elektronische expansieklep	18-94	70	Verstelhaar
B	Inlaat watertemperatuur	-9-99°C		Exact onderzoek door de waarde
C	Uitlaat watertemperatuur	-9-99°C		Exact onderzoek door de waarde
D	Condensator temperatuur onder verwarming's mode	-9-99°C		Exact onderzoek door de waarde
E	Gas terugkeer temperatuur	-9-99°C		Exact ander zoekt doo de waarde
F	Omgevingstemperatuur	-9-99°C		Exact testing by value
G	Condensator temperatuur onder koeling mode	-9-99°C		Exact onderzoek door de waarde
H	Daadwerkelijkste stappen van elektronische expansieklep	N*5		Exact onderzoek door de waarde
L	Inlaat temperatuur van het wat kalibratie	-9.9-9.9°C	0°C	Verstelhaar

Opmerkingen:

(1) Wanner de HP stop met werken in 30 seconden, za de waterpomp automatisch uitschakelen
(2) LED draadregelaar kan de waterpomp accuraat bedieren na te+zijn verbonden door e extra kabel aan het pomp apparaat in de positie van de "POMP" terminal.
(3) Het is nodig om een extra 3-fasen overdraging apparaat voor de 3-fasen waterpomp te sluiten.

8. Problemen

8.1 Fout code scherm op LED draad bediening

Storing	Fout code	Reden	Oplossing
Inlaat watertemperatuur sensor foult	PP1	De sensor is open of kortsluit	Controller of verander de sensor
Uitlaat watertemperatuur sensor foult	PP2	De sensor is open of kortsluit	Controller of verander de sensor
Verwarming condensator sensor foult	PP3	De sensor is open of kortsluit	Controller of verander de sensor
Gas terugkeer sensor fo	PP4	Sluit enkele draad ten onrecht op dit punt	Bevestigen dat er niets op dit punt restart
Omgeving temperatuur sensor foult	PP5	De sensor is open of kortsluit	Controller of verander de sensor
Temperatuurverschil tussen water in en uit hoog	PP6	Waterstroom Niet genoeg, water drukverschil is te laag	Controller de waterstroom hoeveelheid of water vastgelopen is nicht
Koeling uitlaat watertemperatuur is te laag	PP7	Waterstroom volume is nicht genoeg	Controller de waterstroom hoeveelheid of water vastgelopen is nicht
Eerste graad antivries bescherming in de winte	PP7	Omgevingstemperatuur van water inlaat is te laag	Waterpomp worden automaticisch aangezet voor eerste graad antivries
Tweede graad antivries bescherming in de wente r	PP7	Omgevingstemperatuur van water inlaat is te laag	Warmtepomp za beginnen met verwarmen voor tweede graad antivries
Koeling condensator sensor foult	PP8	Sluit enkele draad ten onrecht op dit punt	Bevestigen dat er niets op dit punt restart
Hoge druk bescherming	EE1	1. Koelmiddel is te veel2. Luchtstroom is nicht genoeg	1. Loos overtollig koelmiddel van H gas system 2. Reinig de luchtwarmtewisselaar
Laren druk bescherming	EE2	1. Koelmiddel is nicht genoeg2. Waterstroom is nicht genoeg3. Filter geblokkeerd of capilla geblokkeerd	1. Controller of er enige gaslekkag is, hervul het koelmiddel2. Reinig de luchtwarmtewisselaar3. Vervang het filter of capillair
Stroom doorvoer schakelaar gesloten	EE3 or "ON"	Lage waterstroom, verkeerde stroomrichting, of stroom doorvoer schakelaar foult.	Controller of er genoeg waterstroor is en doorstroming in de juiste rich of anders is de stroom doorvoer schakelaar stuk.
Stroomverbindingen verkeerd (voor 3-fasen apparaat)	EE4	Verkeerde verbinding of gebreak aan verbinding	Controller de verbinding van de stroom kabel
Inlaat en uitlaat watertemperatuur verschil	EE5	Waterstroom hoeveelheid is nie genoeg, waterdruk verschil is laag	Controllerde water stroomhoeveelheid, of het watersystem is geblokkeerd of nicht
Communicatie foult	EE8	Draadverbinding is nicht goed	Controller de draadverbinding

8.2 Andere fouten en oplossingen (Geen verschijning op LED draad controller)

Storingen	Observering	Redenen	Oplossing
Warmtepomp werkt nicht	LED draad controller geen verschijning.	Geen stroomvoorziening	Check cable and circuit breaker if it is connected
	LED draad controller toen de actueleijd.	Warmtepomp in stand-by status	Startup heat pump to run.
	LED draad controller toen de actuele watertemperatuur.	1. Watertemperatuur bereihte ingestelde waarde HP onder constante temperatuur status.2. Warmtepomp begint ne te lopen.3. Onder ontdooien.	1. Controller watertemperatuur instelling.2. Start warmtepomp na een paar minutes.3. LED draadcontroller moe vertonen "ontdooien".
Watertemperatuur koelt wanner HP loopt onder verwarming's mode	LED draad controller vertoont actuèle watertemperatuur en er verschijnt geen fout code	1. Verkeerde modus geselecteerd.2. Cijfers tonen tekortkomingen.3. Controller defect.	1. Stel de goede modus i2. Vervang de defecte LED draad controller, en controller dan de status n het veranderen van de werkende modus, controller de water inlaat en uitlaattemperatuur.3. Vervangen of repareer hwarmtepomp apparaat
Korte looptijd	LED toont actuèle watertemperatuur, er verschijnt geen fout code	1. Ventilator draaait NIET.2. Luchtventilator hij is ni genoeg.3. Niet genoeg koelmiddel	1. Controller de kabelverbindingenussen de motor en ventilator, wanneedig,要去 het vervoen worden.2. Controllerlocatie van het warmtepomp apparaat, en eliminerer alle obstakels om een goede luchtventilatie mogelijk te makeen.3 Vervang of repareer het warmtepomp apparaat.
Water vlekken	Water vlekken op warmtepomp apparaat.	1. Betonneren.2. Water lekkage.	1. Geen actie.2. Controller de titanium warmtewisselaar zorgvuldig of het defect is.
Te veel ijss op overdamper	Te veel ijss op deverdamper.		1. Controller de locatie va het warmtepomp apparaat, en elimineeer alle obstakels om een goede lucht ventilatie möglich te maker 2. Vervang of repareer het warmtepomp apparaat.

9. Open geklapt diagram en onderhoud

9.1 Open geklapt diagram

Model 7 kw

NO	Part Name	NO	Part Name
1	bovenklep	27	Uitlaat
2	bovenframe	28	Naald
3	Ambient temp. sensor	29	retourleiding
4	Ambient temp. sensor clip	30	Lagedrukschakelaar
5	Terug grill	31	Piping (4-weg klep maar wisselaar)
6	isolatie panel	32	Piping (4-weg klep maar collectieve pipe)
7	Verdamper	33	4-weg ventiel
8	Pijler	34	Compressor
9	motor competitieprogramma	35	bodemplaat
10	linkerpaneel	36	Piping (wisselaar capillaire)
11	Motor	37	Warmtewisselaar
12	ventilatorblad	38	drainage plug
13	Voorpaneel	39	peilen
14	waterdichte doos	40	Aansluitkast
15	tonen	41	Klem
16	Ventilatie	42	5-zits terminal
17	bedrading box	43	klemmendeksel
18	Elektrische deksel	44	Stromingsschakelaar
19	Transformer	45	rechts paneel
20	compressor condensator	46	verdeelpijp
21	Klem	47	collectieve pijp
22	motor condensator	48	Blauwe rubberen ring
23	PCB	49	wateraansluiting
24	scaleboard	50	Achterpaneel
25	elektrische doos	51	Rode rubberen ring
26	Hoge drukschakelaar

Model 26kw

NO	Part Name	NO	Part Name
1	bovenklep	31	Uitlaat
2	ventilatorblad	32	Hoge drukschakelaar
3	Motor	33	Filter tage
4	Top grill	34	Naald
5	rugpijler	35	collectieve pijp
6	/	36	4-weg klep maar collectieve pipe
7	motor competitieprogramma	37	elektrische doos
8	Compressor	38	scaleboard
9	Verdamper	39	PCB
10	controleur	40	Transformerator
11	wateraansluiting	41	motor condensator
12	rubberen ring	42	Terminal
13	bodemplaat	43	Temp. controller armatuur
14	peilen	44	Temp. contrôleur
15	waterdichte verbinding	45	Klem
16	wateraansluiting	46	Terminal
17	rubberen ring	47	Wire deksel
18	Warmtewisselaar	48	Elektrische deksel
19	Stromingsschakelaar	49	AC schakelaar
20	Uitlaat water temp. sensor clip	50	Waterpomp terminal
21	Uitlaat water temp. sensor	51	Fase bescherming board
22	Inlet water temp. sensor clip	52	distributeur assemblage
23	Inlet water temp. sensor	53	capillaire assemblage
24	segregator	54	Lagedrukschakelaar
25	linkerpaneel	55	4-weg klep maar segregator
26	Voorpaneel	56	4-weg klep maar warmtewisselaar
27	Piping temp. sensor	57	4-weg ventiel
28	Dienst panel 2	58	retourleiding
29	Dienst panel 1	59	Ambient temp. sensor
30	Elektrische doos steunpaneel	60	Ambient temp. sensor clip

10. Onderhoud

(1) U moet het water voorziening systeme regelmatig controeren om te voorkomen dat lu het systeme binnentreedt en lage water doorvoer voorkomen, waarhat het de prestaties en betrouwbaarheid van het HP apparaat kan verminderen.
(2) Reinig uw zwembaden en filter systeme regelmatig om schade aan het apparaat te vermijden als een resultaat van een vuil of verstopt filter.
(3) U moet het water van de bodem van de waterpomp aftappen als het apparaat nicht gebruikt voor een langereperiode (specialtijdens het winterseizoen).
(4) In omgekeerde manier, moet u controlleren dat het apparaat volledig met water gevuld voordat u het apparaat weeopnieuw opstart.
(5) Nadat het apparaat gereedgemaakt is voor het winterseizoen, is het better om het te beschermen met een speciale winter verwarming pomp.
(6) Wanner het apparaat werk, is er de geheleijd een Klein water verlies onder het apparaat.

11. Garantie en terugzending

11.1 Garantie

BEPERKTE WAARBORG

Wij danken u voor de aankoop van onsze warmtepomp.

Deze waarborg dekt fabricage- en materiaalfouten voor alle onderdelen gedurende tweeaar vanaf aankoopdatum.

Deze waarborg is beperkt tot de eerste aankoper in hetkleinhandelscircuit, is Niet overdraagbae toepassing op producten die uit hun oorspronkelijke installmenteplaats verwijderd werden. De aansprak van de fabrikant reikt Niet verder dan de herstellung of verranging van defecte onderdelen en om Kosten voor gepresteerde uren om het defecte onderdeel te verwijdenen en te herinstalleren of te aan der fabriek, noch de kosten verbonden aan andere materiaalen die nodig+zijn om de herstellung. Deze waarborg dekt geen defecten die te wijten zich aan de volgende oorzaken:

1. De installatie, de bédicening of het onderhoud van het product ward nicht uitgevoerd volger van de "Installatie & Instructie Handleiding" geleverd bij dit product.
2. Gebrekkig werk aan het product verricht door een installateur.
3. Het nicht handhaven van het juiste chemische evenwicht in het zwembad [pH tussen 7,0 en 7,8. Totale Alkaliniteit (TA) tussen 80 en 150 ppm. Gehalte aan vrij chloor tussen 0,5 en 1,2mg hoeveelheid opgeloste vaste stoffen (Total Dissolved Solids of TDS) minder dan 1200 p Zoutgehalte maximum 8g / l
4. Verkeerd gebruik, modificatie, ongeval, brand, overstroming, blikkeminslag, knaagdieren, insect nalatigheid, verwaarlozing of force majeure (overmacht).
5. Aanslag, bevriezing of andere omstandigheden die een correcte doorstroming van het water belemmeren.
6. Het product bedieren bij een debiet dat buiten de gepublicicerde minimum- en maximumsp ligt.
7. Gebruik van onderdelen of accessoires die nicht voor dit product vervaardigd werden.
8. Chemische contaminatie van de verbruike lucht of verkeerd gebruik van ontsmettende chen zoals het toevoegen van ontsmettende chemicalien doorheen de aftschuimer of in de leidingo Voor de warmtepomp en de reinigingslang bevinden.
9. Oververhitting, verkeerde elektrische verbindingen, verkeerde stroomtoevoer, nevenschade te w defecte O-ringen, diatomeeenfilters of patronen of schade voroorzaakt door het in werkingspomp in aanwezigheid van onvoldoende water.

AANSPRAKELIJKHEIDSBEPERKING

Dit is de enige waarborg gegeven door de fabrikant. Niemand heeft hetrecht om andere waarbor once naam.

DEZE WAARBORG VERVANGT ALLE ANDERE UITDRUKKELIJK GEGEVEN OF IMPLICWAARBORGEN, MET INBEGRIP VAN MAAR ZICH NIET BEPERKEND TOT ELKE IMPIWAARBORG VAN GESCHIKTHEID VOOR EEN BEPAALD DOEL EN VERKOOPBAARHEIWIJZEN UITDRUKKELIJK ELKE AANSPRAKELIJKHEID VAN DE HAND VOOR INDIRETCOEVALLIGE OF RESULTTERENDE SCHADE OF SCHADE MET EEN PUNITIEF KARAKHTHET RESULTTAAT IS VAN DE OVERTREDING VAN EEN UITDRUKKELIJK GEGEVEN OIMPLICITETE WAARBORG.

Deze waarborg geeft u specifieke wettelijk rechten, die naargelang het land konnen variieren.

AANSPRAAK MAKEN OP UW WAARBORG

Om een snelle behandeling van uw aanspraak op waarborg te bekomen, contacteel u uw verdeler hem de volgende informatie: aankoopbewijs, modelnummer, serialnummer en installmentdatum. De insta de fabriek contacteren voor het verkrijgen van aanwijzingen met betrekking tot de procedure volge aanspraak kan gemaakt worden op de waarborg en om te weten te komen waar zich het dichtst center bevindt.

Alle geretourneerde onderdelen要去en een RMA-nummer dragen zodate kan onderzocht worden of de waarborg crop van tocpassing is.

11.2 RMA-aanvraagformulier

Bedrijf:					Datum:
Adres:
Stad:			Postcode:		Land:
Contact:					Tel:
	E-mail:				Fax:

Contact:

Datum:

Voorbehonden voor intern gezruik
RMA #:
Toegekend door:		Datum:

Retour voor: Kopie van klantenfactuur

toegevoegd?

RMA-aanvraag vergezeld van andere documenten?
Beschrijving van de documenten

Model nr.:		Factuur nr.:
Serienummer:		Factuurdatum:
Probleem:

Beleid voor herstelling onder waarborg:

1. Verzendingskosten voor retourzendingen dienen vooraf vereffend teijken. Alle verzendingskosten verbonden aan een retourzending zichn volledig te uwen lasting.
2. Producten können enkelaar ons terug gezonden worden mits voorafgaande toestemming van het bedrijf. Retourzendingen waarvoort het bedrijf geen toestemming heegt geveen zullenaar u terug gezonden worden; de kosten voor deze verzending zich volledig te uwen laste.
3. Wij zullen de producten verrangen of herstellen en ze u allemaal gratis bezorgen via de door u gekozen verzendingsdienst.
4. Indien u expresverzending verkiest (via een door u gekozen verzendingsdienst) zullen de verzendingskosten te uwen LASTe zich.

Retourprocedure:

1. Gelieve alvorens bij ons een RMA-nummer aan te vragen te controlleren of u de installmente- en gebruiksrichtlijnen uit de handleiding goed hebt nageleefd.
2. Bel once RMA-affedling op en vraag een RMA-aanvraagformulier aan.
3. Zorg ervoor dat ALLE velden op het RMA-aanvraagformulier volledig zich ingevuld.
4. Voor retourzendingen binnen de waarborgperiode dient u een kopie toe te voegen van het exemplaar bestemd voor de klant van uw originele verkoopsfactuur.
5. Zend het RMA-aanvraagformulier, de verkoopsfactuur en eventuele andere documenten (photo's enz.) maar ons of bezorg het via e-mail. Een RMA-nummer zal u binnen 24 eer na ontvangst van de benodigde documenten worden toegeteend. Bij ontstentenis van de informatie vermeld bij punten (3) en (4), kan men weigeren om u een RMA-nummer toe te kennen.
6. Het RMA-nummer dient goed leesbaar op het verzendingssetiket van het pakket en de op verzendingsformulieren aangeduid te worden.
7. Alle producten die ons zonder etiket of met een verkeerd, onvolledig of onleesbaar etiket bereiken zullen geweigerd worden; terugzendingskosten zullen te uwen lastinge zich.
8. Alle pakketten die bij levering aan ons met het blote oog waarneembare beschadigingen vertonen zullen zichondermeer geweigerd worden.
9. Gelieve vooraf te controleren of de producten die u maar ons gaat verzenden bezelfde producten zich als deze waarvoor een RMA-nummer ward verstrekt. Indien de ontvangen producten Niet overeenkomen met de producten die ingeschreven werden onder het tocgekende RMA-nummer, zullen wij dcze allemaal te uwen Laste terugzenden.
10. Geen enkele retourzending zonder RMA-nummer za aanvaard worden. Hierop worden absolut ugen uitzonderingen togetstaan.
11. Een RMA-nummer blijft slechts 21 kalenderdagen na+zijn toekenning geldig. We behouden ons hetrecht voor om geretourneerde producten te weigeren die meer dan 21 dagena de toekenningsdatum van het RMA-nummer werden ontvangen.

Producten die nicht (meer) door de waarborg gedekt worden:

De klant draagt de verzendings- en herstellingskosten. De geraamde herstellingskosten zullen worden_mccgedecld na diagnosestelling voor de geretourneerde producten.

De Kosten voor een diagnose bedragen 50,00 € ofmeer.

Doornhoek 4205 - 5465 TG Veghel - Nederland

P.O. Box 430 - 5460 AK Veghel - Nederland

T: [phone]

www.megagrouptrade.com [e-mail]
