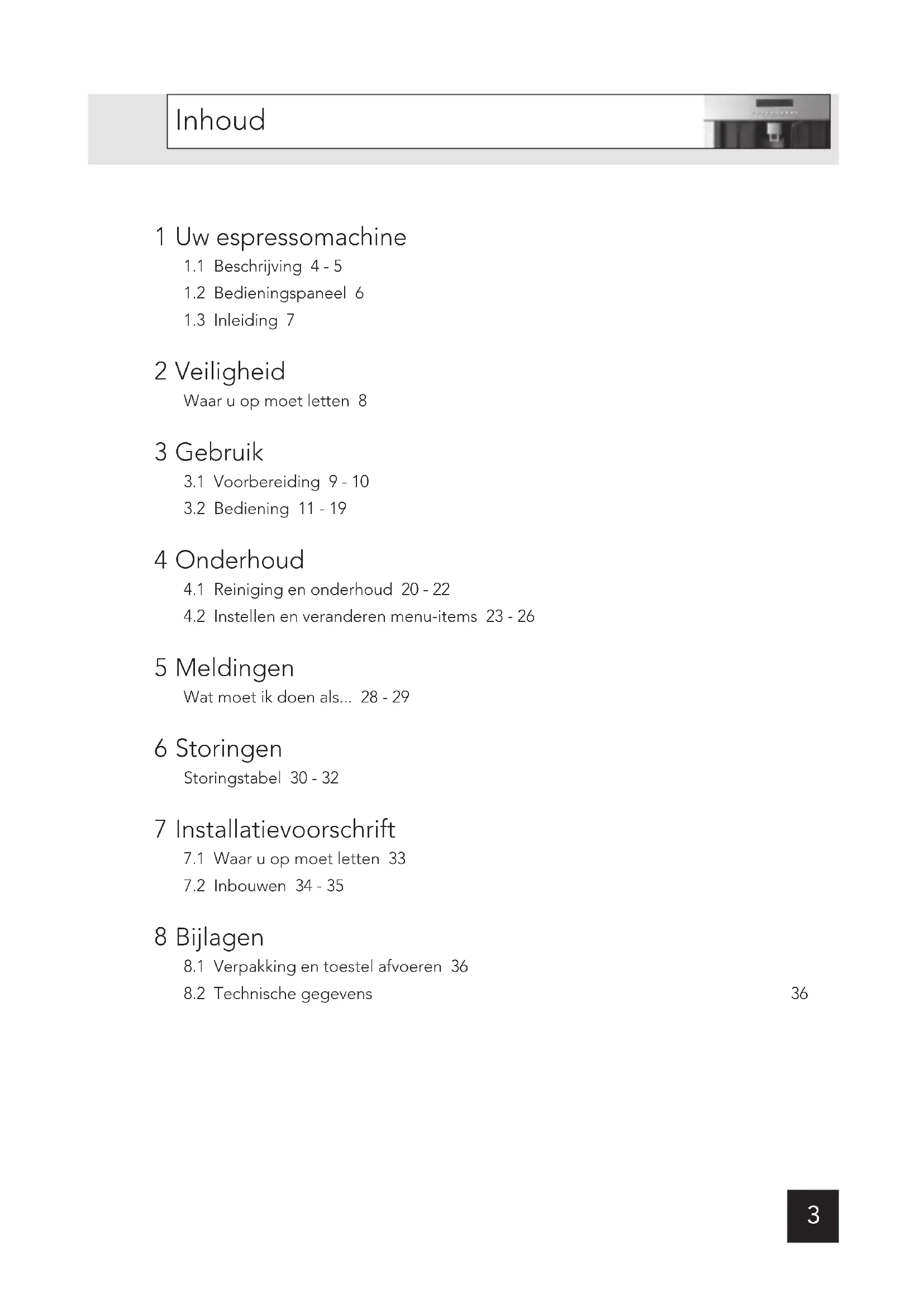

GEBRUIKSAANWIJZING KM540MAT Pelgrim

1.1 Beschrijving 4 - 5

Veiligheid Waar u op moet letten 8 Gebruik

4.1 Reiniging en onderhoud 20 - 22

4.2 Instellen en veranderen menu-items 23 - 26

Meldingen Wat moet ik doen als... 28 - 29 Storingen Storingstabel 30 - 32 Installatievoorschrift

7.1 Waar u op moet letten 33

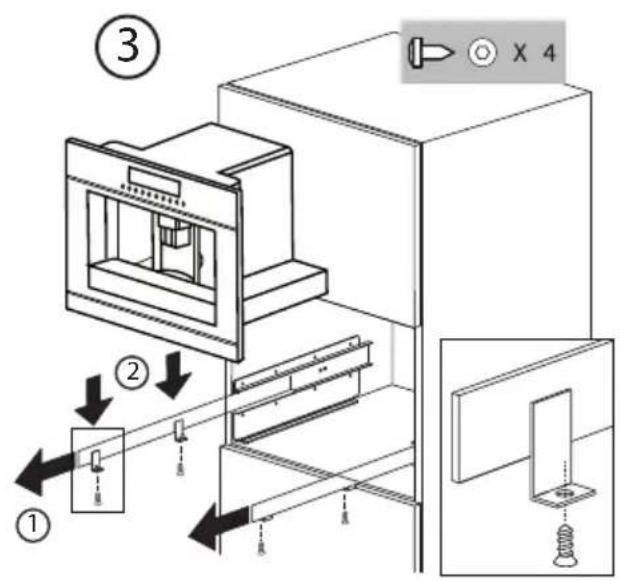

7.2 Inbouwen 34 - 35

8.1 Verpakking en toestel afvoeren 36

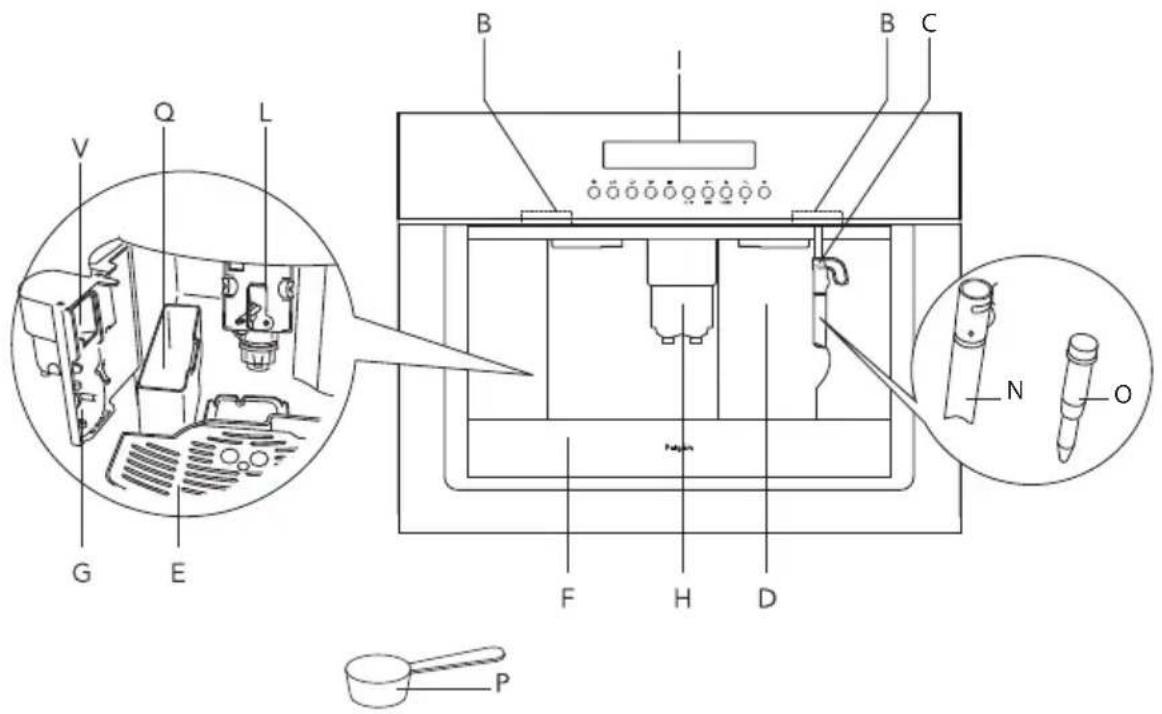

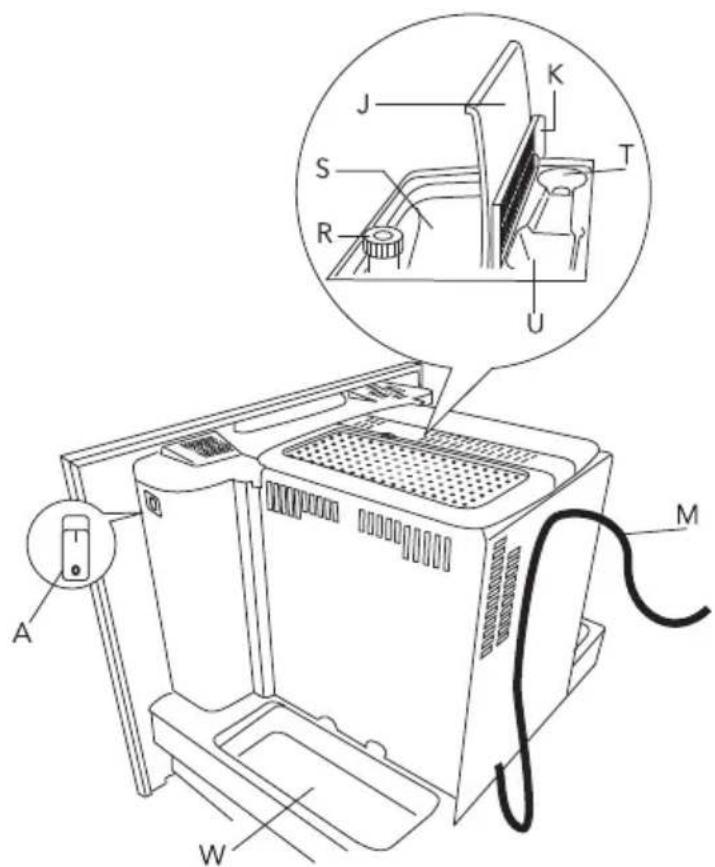

1 Uw espressomachine A. Aan-uitschakelaar B. Handgrepen C. Heet water/Stoomafgifte D. Waterreservoir (uitneembaar) E. Plateau voor kopjes F. Lekbakje (uitneembaar) G. Servicedeurtje H. Koffi e-uitloopopeningen (in hoogte verstelbaar)

J. Deksel koffi ebonenhouder K. Deksel voor gemalen koffi e L. Zetgroep M. Netsnoer N. Melkopschuimer voor cappuccino (afneembaar) O. Mondstuk melkopschuimer (afneembaar) P. Maatschepje voor voorgemalen koffi e Q. Koffi edikreservoir (uitneembaar) R. Regelknop voor de maalgraad S. Koffi ebonenhouder T. Ruimte voor het maatschepje U. Trechter voor gemalen koffi e

V. Lade (beweegbaar)

3. Keuzetoets voor het koffi earoma

4. Keuzetoets voor één of twee kleine koppen koffi e

5. Keuzetoets voor één of twee middelgrote koppen koffi e

6. Keuzetoets voor één of twee grote koppen koffi e

7. Toets voor het in- of uitschakelen van de instelmodus voor de menu-items

8. Keuzetoets voor gemalen koffi e, of om het volgende item van het menu weer te

9. Toets voor het doorspoelen van het apparaat, of om de menu-items te veranderen

10. Keuzetoets heet water of OK om een keuze te bevestigen

Met deze espressomachine maakt u heerlijke koppen koffi e, espresso en cappuccino. U kunt de machine volledig op uw persoonlijke wensen instellen. In deze handleiding staat beschreven op welke wijze u de espressomachine optimaal kunt benutten. Naast informatie over de bediening treft u ook achtergrondinformatie aan die u van dienst kan zijn bij het gebruik van dit product. Er is koffi e gebruikt om de machine in de fabriek te testen. Het is daarom volkomen normaal dat er koffi eresten in de molen zitten. Deze machine is gegarandeerd nieuw. Bewaar deze handleiding zorgvuldig zodat een eventuele volgende gebruiker er ook zijn voordeel mee kan doen. Veel plezier met deze espressomachine!8 Waar u op moet letten Zoals bij elke machine moet u op een aantal zaken letten.

• De espressomachine is uitsluitend bedoeld voor huishoudelijk gebruik (maximaal 3000 kopjes koffi e per jaar). Elk ander gebruik wordt beschouwd als oneigenlijk, waardoor de garantie vervalt.

• Deze espressomachine is ontworpen voor het maken van ‘espresso-koffi e’ en ‘hete dranken’. Gebruik deze machine voorzichtig, om brandwonden door heet water en stoom of door onjuist gebruik te voorkomen.

• Vul de houder voor koffi ebonen nooit met gemalen koffi e, gevriesdroogde koffi e, gekaramelliseerde koffi ebonen of iets anders wat de machine zou kunnen beschadigen. Controleer de koffi ebonen voordat u ze in de houder doet en verwijder vreemde voorwerpen. Bij vastlopen van het maalwerk door een vreemd voorwerp vervalt de garantie.

• Steun of hang niet aan de machine wanneer deze uit het meubel is geschoven en leg geen grote voorwerpen of onstabiele voorwerpen op de machine.

• De fabrikant is niet aansprakelijk voor schade die veroorzaakt is door oneigenlijk, onjuist of onredelijk gebruik van het apparaat.

• Raak geen hete oppervlakken aan wanneer u de espressomachine gebruikt. Gebruik de knoppen of handgrepen.

• Laat kinderen of onbekwame personen de espressomachine alleen onder toezicht bedienen.

• Laat kinderen nooit spelen met de machine.

• Maak het toestel spanningsloos bij storingen. Zet de hoofd-aan-uitschakelaar aan de rechterzijde (achter het frontpaneel) op 0. Laat reparaties uitvoeren door onze servicedienst.

• Vraag bij vervanging van onderdelen altijd om originele reserve-onderdelen. Wanneer u dit niet doet, kan de veiligheid van de machine in het geding komen.

• Zet geen voorwerpen die vloeistof, ontvlambare of bijtende stoffen bevatten op de machine.

• Gebruik de accessoirehouder om de koffi e-accessoires in te bewaren (bijvoorbeeld de koffi ebonen of het ontkalkingsmiddel).

• De onderdelen die in contact kunnen komen met koffi e of melk voldoen aan de voorschriften van de EEG verordening 1935/2004 inzake materialen en voorwerpen bestemd om met levensmiddelen in contact te komen.

• Deze machine is conform de Europese richtlijn 2004/108/CE inzake de elektro- magnetische compatibiliteit (EMC). 2 Veiligheid9 3 Gebruik

Eerste gebruik Zodra u de machine inschakelt met de hoofd-aan-uitschakelaar (zie A op pagina 4) voert de machine een ZELFTEST uit. Vervolgens wordt de machine weer uitgeschakeld. Om de machine aan te zetten, drukt u op de aan-uittoets op het bedieningspaneel.

1. De eerste keer dat u de machine gebruikt moet u de gewenste taal selecteren.

Druk op de hoofd-aan-uitschakelaar op de rechterzijde van de machine (zie A op pagina 4). De display gaat branden. Wacht tot het bericht DRUK OP OK VOOR NEDERLANDS in de display verschijnt. Houd de OK-toets tenminste 3 seconden ingedrukt tot het bericht NEDERLANDS OK in de display ver schijnt. De machine geeft het instellingsbericht vervolgens in het Nederlands weer.

2. Na een paar seconden verschijnt het bericht WATER

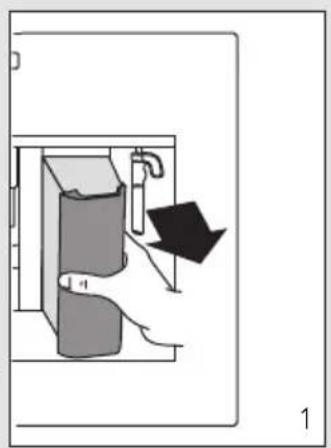

VULLEN! in de display. Om het waterreservoir te vullen, verwijdert u het reservoir (fi g. 1). U kunt deze alleen ver- wijderen wanneer de melkopschuimer (voor cappuccino) naar buiten staat (fi g. 2, stand 1). Spoel het reservoir om en vul het met vers water. Doe nooit meer water in het reservoir dan tot het streepje MAX. Plaats het waterreservoir weer terug en duw het zover mogelijk op zijn plaats. Draai de melkopschuimer terug en zet er een kopje onder (fi g. 2, stand 3). Vul het reservoir alleen met koud water en nooit met andere vloeistoffen zoals koolzuurhoudend mineraal- water of melk. Om altijd een kop koffi e met een optimaal aroma te krijgen, adviseren wij u om: - elke dag het water in het reservoir te verversen; - elke week het reservoir af te wassen (niet in de vaatwasser) en goed na te spoelen met water.

3. In de display verschijnt nu: DRUK OP OK. Druk op de toets OK. Na een paar

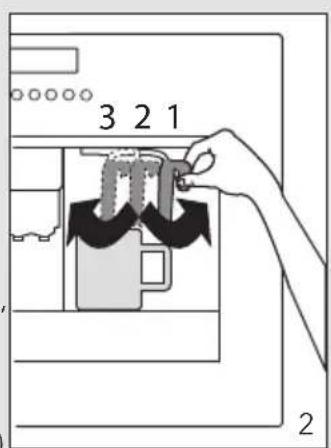

seconden komt er een klein beetje water uit de melkopschuimer. Wanneer er ongeveer 30 ml water in het kopje zit, stopt het water.

5. Schuif de machine uit het inbouwmeubel door deze

naar buiten te trekken; gebruik hiervoor de speciale handgrepen. Open de deksel aan de linkerkant en vul de houder met koffi ebonen (fi g. 3). Doe de deksel weer dicht en duw de machine terug in het meubel. Vul de houder voor koffi ebonen nooit met gemalen koffi e, gevriesdroogde koffi e, gekaramelliseerde koffi ebonen of iets anders wat de machine zou kunnen beschadigen. Dit om storingen te voorkomen.

6. Druk op de aan-uittoets . In de display verschijnt: OPWARMING EVEN

WACHTEN... De machine wordt voorverwarmd.

7. Wanneer de machine voorverwarmd is, verschijnt SPOELING in de display. De

machine voert een automatische spoelcyclus uit. Er komt een klein beetje heet water uit de uitloopopeningen, dat wordt opgevangen in het lekbakje eronder. Wanneer u een klein kopje koffi e wilt zetten (minder dan 60 ml), blijft de koffi e warmer wanneer u het kopje eerst met dit warme water omspoelt. U kunt hiervoor ook de spoelfunctie gebruiken (zie 3.2.2 op pagina 12, ‘Tips voor warme koffi e’).

8. In de display verschijnt de melding dat de machine klaar is voor gebruik: KLAAR

VOOR GEBRUIK NORMALE SMAAK. Wanneer u de machine voor het eerst gebruikt, moeten er 4-5 koppen koffi e gezet worden voordat de machine goede resultaten begint te geven. 3 Gebruik

1. De machine is ingesteld voor het zetten van koffi e met een normaal aroma. U kunt

ook kiezen voor koffi e met een extra mild, mild, sterk of extra sterk aroma. Om het gewenste aroma te kiezen, drukt u op : het geselecteerde aroma wordt weergegeven.

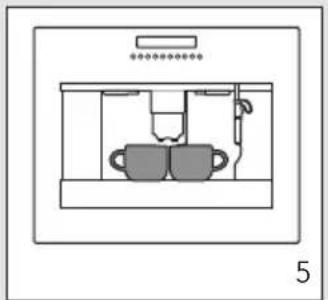

2. Plaats één of twee kopje(s) onder de uitloopopeningen

(fi g. 4 en 5). Door de uitloopopeningen omhoog of omlaag te schuiven, kunt u de uitloophoogte aanpassen aan de hoogte van het kopje om warmteverlies en koffi espetters tegen te gaan. Voor koffi e met een crèmelaagje brengt u de uitloop- openingen omlaag, tot ze zo dicht mogelijk bij de kopjes zijn (fi g. 6).

3. Druk op voor een kleine kop koffi e, op voor een middelgrote kop koffi e of

voor een grote kop koffi e. Om 2 koppen koffi e te zetten, drukt u de toets tweemaal in (binnen drie seconden). Om de hoeveelheid koffi e die automatisch in het kopje komt te veranderen, volgt

u de aanwijzingen in 3.2.3 op pagina 14. (De machine maalt nu de koffi ebonen en de koffi e begint in de kopjes te lopen. Zodra de gewenste hoeveelheid is bereikt, stopt de machine automatisch met het laten doorlopen van de koffi e en gooit het de gebruikte gemalen koffi e weg in de speciale houder daarvoor).

4. Na een paar seconden wordt het bericht dat de machine gebruiksklaar is opnieuw

weergegeven en kunt u nog een kopje koffi e zetten.

5. Om de machine uit te zetten drukt u op de aan-uittoets . Voordat de machine

uitgaat, voert deze een automatische spoelcyclus uit (er komt een klein beetje heet water uit de uitloopopeningen, dat wordt opgevangen in het lekbakje eronder). Pas op om brandwonden te voorkomen. Wanneer de machine uitgeschakeld wordt, gaan de lampjes onmiddellijk uit en werkt de koelmotor nog, om condensering in de behuizing te voorkomen. Na ongeveer 10 minuten schakelt de machine automatisch volledig uit.

• Wanneer de koffi e alleen druppelt of helemaal niet doorloopt, draait u de regelknop voor de maalgraad (fi g. 7) één klik naar rechts (zie eerst 3.2.4 op pagina 15, ‘Koffi emolen afstellen’). Draai de knop met één klik tegelijk tot de koffi e goed doorloopt.

• Wanneer de koffi e te snel doorloopt en niet crèmig genoeg is, draai dan de regelknop voor de maalgraad (fi g. 7) één klik naar links (zie eerst 3.2.4 op pagina 15, ‘Koffi emolen afstellen’). Draai de knop voor de maalgraad niet te ver, anders komt de koffi e er in druppels uit wanneer u twee kopjes koffi e selecteert.

• Tips voor warme koffi e º Wanneer er 2/3 minuten verstreken zijn nadat u voor de laatste keer koffi e heeft gezet, kunt u voordat u nogmaals koffi e zet, de zetgroep voorverwarmen 3 Gebruik

3 Gebruik door op te drukken. Laat het water in het onderliggende lekbakje lopen of gebruik dit water om het koffi ekopje te vullen (en weer leeg te gooien), zodat het voorverwarmd wordt. º Gebruik geen kopjes die te dik zijn (tenzij u ze voorverwarmt), omdat deze te veel warmte absorberen. º Gebruik kopjes die voorverwarmd zijn door ze te spoelen met heet water. U kunt hiervoor de spoelfunctie gebruiken.

• Terwijl de machine de koffi e zet, kan het doorlopen op elk gewenst moment gestopt worden, door de eerder geselecteerde toets , of in te drukken.

• Zodra de koffi e is doorgelopen kunt u de hoeveelheid koffi e vergroten door de eerder geselecteerde toets , of ingedrukt te houden, tot de gewenste hoeveelheid is bereikt (dit moet binnen drie seconden gedaan worden nadat het doorlopen van koffi e is gestopt).

• Wanneer de display het bericht WATER VULLEN weergeeft moet het waterreservoir bijgevuld worden, anders kan de machine geen koffi e zetten. Het is normaal dat er nog een klein beetje water in het reservoir zit wanneer dit bericht verschijnt.

• De machine houdt het aantal gezette kopjes koffi e bij. Na iedere 14 enkele kopjes koffi e (of zeven dubbele kopjes koffi e) verschijnt het bericht KOFFIEDIKRESERVOIR LEGEN in de display. Dit geeft aan dat het reservoir voor koffi edik vol is en geleegd en gereinigd moet worden. De machine blijft dit bericht weergeven totdat het reservoir is schoongemaakt, eerder kan er geen koffi e gezet worden. Om het reservoir te reinigen opent u het servicedeurtje aan de voorzijde, door aan de koffi e-uitloopopeningen te trekken (fi g. 8). Verwijder het lekbakje (fi g. 9), maak het leeg en reinig het.

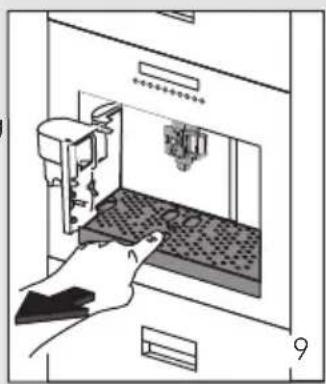

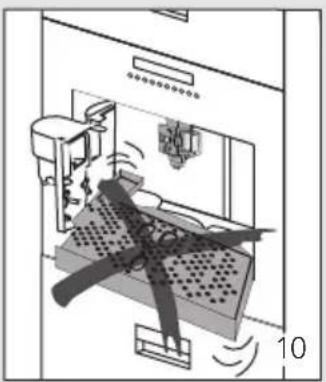

Haal het lekbakje er altijd helemaal uit, om te voorkomen dat het valt wanneer u het reservoir met koffi edik eruit haalt (fi g. 10). Maak het reservoir met koffi edik leeg en reinig deze grondig; zorg ervoor dat alle resten op de bodem verwijderd worden. Wanneer u het lekbakje verwijdert, moet het reservoir met koffi edik geleegd worden, ook al is deze niet helemaal vol. Als dit niet gedaan wordt, kan de koffi edik in het reservoir hoger komen dan het maximale niveau en de machine blokkeren. Wanneer de koffi e doorloopt, mag het waterreservoir nooit verwijderd worden. Als het verwijderd wordt, kan de machine geen koffi e zetten. Als de machine niet goed werkt, volg dan eerst de instructies op pagina 28 t/m 32 (Meldingen en Storingen). Meestal kan het probleem daarmee opgelost worden. Zo niet, neem dan contact op met het servicecentrum.

3.2.3 De hoeveelheid koffi e per kopje veranderen

De machine is in de fabriek ingesteld om automatisch de volgende hoeveelheden koffi e af te geven:

• Grote kop koffi e Om deze hoeveelheden te veranderen gaat u als volgt te werk:

1. Druk tenminste 8 seconden op de toets die bij de hoeveelheid hoort die u wilt

veranderen ( , of ) tot het bericht PRG. HOEVEELHEID verschijnt.

2. Wanneer de koffi e in de kop het gewenste niveau heeft bereikt, drukt u nogmaals op

de toets om de nieuwe hoeveelheid in het geheugen op te slaan. 3 Gebruik

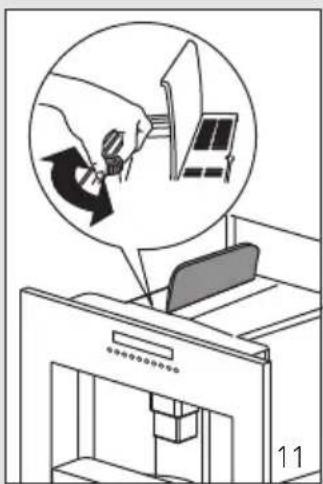

Als u na de eerste kopjes koffi e vindt dat de koffi e te snel of te langzaam (in druppels) doorloopt, kan de regelknop voor de maalgraad van de koffi ebonen worden bijgesteld (fi g. 11). De regelknop voor de maalgraad mag alleen worden bij- gesteld wanneer de koffi emolen draait (dus alleen tijdens het koffi ezetten). Door de regelknop één klik (één nummer) naar rechts te draaien loopt de koffi e sneller door (zonder druppelen). Door één klik naar links te draaien loopt de koffi e langzamer door, waardoor de koffi e er crèmiger uitziet. Deze aanpassingen worden pas duidelijk nadat er tenminste twee kopjes koffi e zijn gezet.

• Draai de knop naar links voor een fi jner gemalen koffi e, een langzamere doorloop en meer crème.

• Draai de knop naar rechts voor een grover gemalen koffi e en een snellere doorloop (geen druppels).

3.2.5 Espresso zetten met gemalen koffi e (in plaats van koffi ebonen)

1. Druk op om de functie ‘gemalen koffi e’ te selecteren. Hierdoor wordt de

koffi emolenfunctie uitgeschakeld. De display geeft KLAAR VOOR GEBRUIK VOORGEMALEN weer.

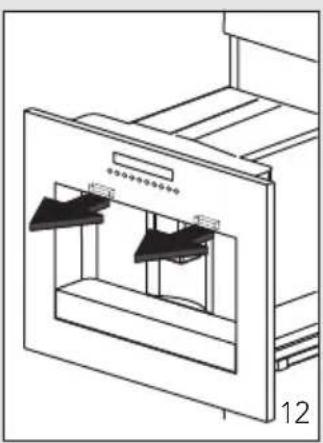

2. Trek de machine naar buiten aan de speciale handgrepen

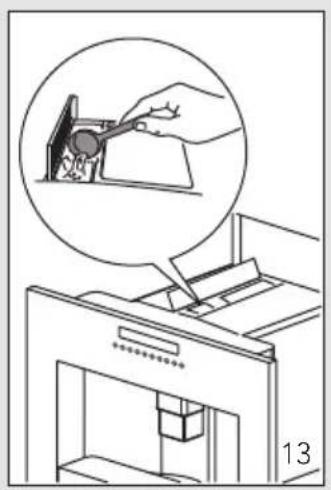

3. Til de middelste deksel op en doe één of twee maat-

schepjes gemalen koffi e in de trechter (zie fi g. 13). Sluit de deksel, duw de machine terug en ga verder zoals beschreven in 3.2.1 op pagina 11 (‘Koffi e zetten’).

• U kunt één of twee kopjes koffi e tegelijk zetten door , of slechts eenmaal of tweemaal (binnen drie seconden) in te drukken.

• Doe de gemalen koffi e nooit in de machine wanneer deze uitgeschakeld is, om te voorkomen dat de koffi e binnen in de machine verspreid wordt.

• Doe nooit meer dan twee afgestreken maatschepjes koffi e in de trechter, anders zal de machine ofwel geen koffi e zetten, of de gemalen koffi e wordt verspreid in de machine en verontreinigt deze, of de koffi e loopt in druppels door en het bericht TE FIJN GEMALEN REGELEN MAALGRAAD EN DRUK OP OK verschijnt. Er komt een klein beetje water uit het stoompijpje.

• Gebruik bij het doseren van de hoeveelheid koffi e uitsluitend het bijgeleverde maatschepje.

• Gebruik alleen voorgemalen koffi e voor espressomachines. Gebruik geen koffi e- bonen, gevriesdroogde koffi e of andere stoffen die de machine zouden kunnen beschadigen.

• Wanneer de trechter geblokkeerd raakt door vocht in de machine of als er meer dan twee afgestreken maatschepjes met voorgemalen koffi e zijn gebruikt, gebruik dan een mes om de koffi e omlaag te duwen (fi g. 14). Verwijder en reinig vervolgens de zetgroep en de machine zoals beschreven wordt in 4.1.1 en 4.1.2 op pagina 20, 21 en 22.

3 Gebruik Wanneer de koffi e is doorgelopen en u wilt terugkeren naar het koffi ezetten met koffi ebonen, deactiveer dan de functie ‘gemalen koffi e’ door nogmaals op te drukken (de koffi emolen wordt weer ingeschakeld).

3.2.7 Heet water aftappen

Zorg er altijd voor dat de machine gereed is voor gebruik.

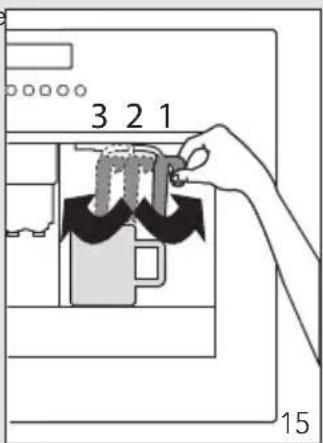

1. Draai de melkopschuimer naar het midden van de machine

en zet er een kopje onder (fi g. 15, stand 3).

2. Druk op . In de display verschijnt: HEET WATER DRUK OP OK.

3. Druk nogmaals op de toets (OK) voor heet water.

4. Er komt heet water uit de melkopschuimer in het kopje eronder. U mag niet meer

dan twee minuten achter elkaar heet water aftappen.

5. Om het doorlopen van heet water te stoppen drukt u nogmaals op en zet u de

melkopschuimer in de oorspronkelijke positie in het midden van de machine.

3.2.8 Cappuccino’s maken (met de melkopschuimer)

1. Draai de melkopschuimer naar de buitenkant van de machine en zet er een kopje

onder (zie fi g. 15, stand 2).

2. Druk op de stoomtoets . In de display verschijnt STOOM DRUK OP OK.

3. Druk op OK voor stoom. Laat de stoom gemengd met water een paar seconden

naar buiten komen, tot er alleen stoom wordt afgegeven.

4. Om de stoom te stoppen, drukt u nogmaals op de stoomtoets .

5. Gooi de kop leeg en vul hem met ongeveer 100 ml melk voor elke cappuccino.

Bij het kiezen van de kop moet u in gedachten houden dat de melk twee- of driemaal groter wordt in volume. We adviseren om alleen halfvolle melk op koelkasttemperatuur te gebruiken.

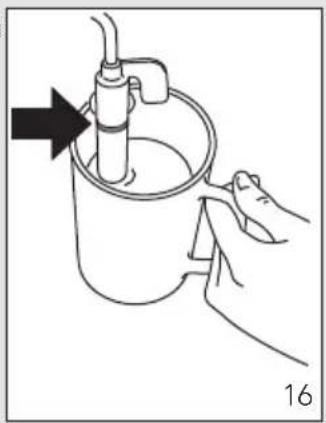

6. Dompel de melkopschuimer in de kop met melk, waarbij u

erop moet letten dat het streepje op de melkopschuimer niet ondergedompeld wordt (aangegeven door de pijl in fi g. 16). Druk op de stoomtoets (pas op voor brandwonden) en op OK. Er komt stoom uit de melkopschuimer, waardoor de melk een romig, schuimig uiterlijk krijgt. Om een romiger schuim te krijgen, doopt u de melkopschuimer in de melk en draait u de kop langzaam vanaf de bodem omhoog (u mag niet meer dan 2 minuten achter elkaar stoom aftappen).

7. Zodra de gewenste hoeveelheid opgeschuimde melk is bereikt, stopt u de

stoomafgifte door op de stoomtoets te drukken.

8. Zet de koffi e zoals hierboven beschreven is, in koppen die groot genoeg zijn en vul

ze met de eerder opgeschuimde melk. De cappuccino is nu klaar. Voeg suiker naar smaak toe en strooi indien gewenst wat cacaopoeder over het schuim. Reinig de melkopschuimer onmiddellijk na gebruik. Ga als volgt te werk:

1. Laat gedurende een paar seconden een beetje stoom ontsnappen door op de

stoomtoets te drukken. Hierdoor wordt eventuele melk in het stoompijpje verwijderd. Om een goede hygiene te garanderen en om te voorkomen dat er melk in het circuit komt, wordt geadviseerd om deze procedure telkens wanneer u cappuccino maakt uit te voeren.

2. Druk op de stoomtoets en op OK.

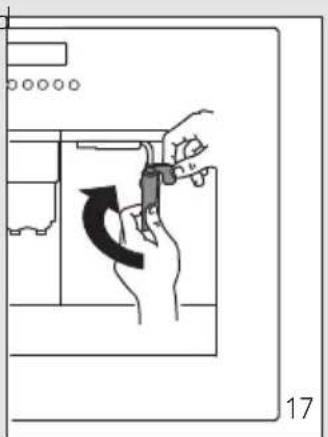

3. Wacht een paar minuten tot de melkopschuimer afgekoeld

is. Houd de handgreep van het cappuccinopijpje met één hand stevig vast en draai de melkopschuimer zelf met de andere hand los, door hem naar rechts te draaien en hem omlaag eruit te trekken (fi g. 17).

4. Verwijder het mondstuk van het stoompijpje door het

omlaag te trekken (fi g. 18).

5. Was de melkopschuimer en het stoommondstuk zorgvuldig

6. Zorg ervoor dat de twee openingen in fi g. 19 niet verstopt

zijn. Reinig ze indien nodig met een pin.

7. Plaats het stoommondstuk terug door het krachtig omhoog in het stoompijpje te

8. Plaats de melkopschuimer terug door deze omhoog te duwen en naar links te

4.1 Reiniging en onderhoud

Voordat u reinigingswerkzaamheden uitvoert, moet u de machine uitzetten met de aan-uittoets en laten afkoelen. Dompel de espressomachine nooit onder in water. Het is een elektrisch apparaat. Gebruik geen oplosmiddelen of schuurmiddelen om de machine te reinigen. Een zachte, vochtige doek is voldoende. Reinig onderdelen nooit in de afwasmachine.

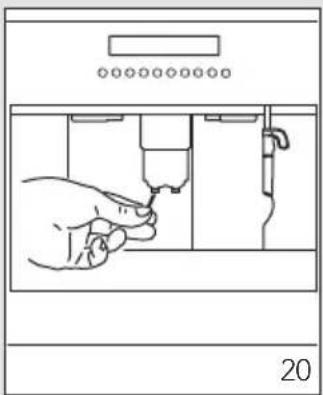

4.1.1 Espressomachine reinigen

Reinig het reservoir voor koffi edik (zoals beschreven op pag. 13) wanneer deze geleegd moet worden. Het waterreservoir moet ook regelmatig gereinigd worden. Het lekbakje is uitgerust met een niveau-indicator (rood) die het niveau van het water in de bak aangeeft. Wanneer de indicator zichtbaar begint te worden (een paar millimeter onder het plateau voor de kopjes), moet het lekbakje leeggemaakt en gereinigd worden. Controleer of de koffi e-uitloopopeningen niet verstopt zijn. Om ze vrij te maken krabt u de droge koffi eresten met een naald weg (fi g. 20).

4.1.2 De zetgroep reinigen

De zetgroep moet regelmatig gereinigd worden om te voorkomen dat er koffi eresten aankoeken, die storingen zouden kunnen veroorzaken. Ga als volgt te werk:

1. Schakel de machine uit door op de aan-uittoets op het bedieningspaneel te

drukken (schakel het toestel NIET uit met de hoofd-aan-uitschakelaar) en wacht tot de display uitgaat.

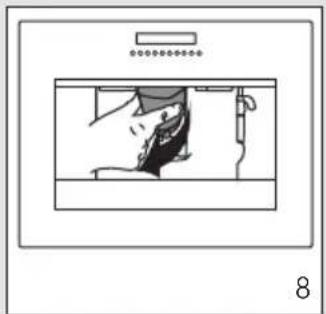

2. Open het servicedeurtje (zie fi g. 8 op pagina 13).

3. Verwijder het lekbakje met het reservoir voor koffi edik (zie fi g. 9 op pagina 13) en

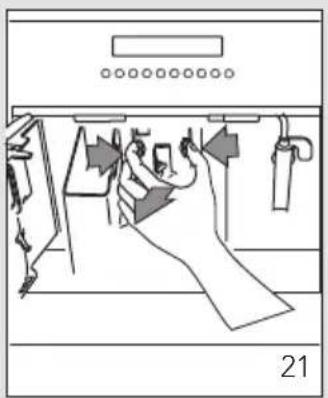

4. Druk de twee rode vrijgaveknoppen op de zetgroep naar

elkaar toe (fi g. 21) en trek de zetgroep naar buiten. 4 Onderhoud

4 Onderhoud De zetgroep kan alleen verwijderd worden wanneer de machine uit staat (met de aan-uittoets ). Als u probeert de zetgroep te verwijderen terwijl de machine aan staat, kan dit ernstige schade veroorzaken. Was de zetgroep onder stromend water af, zonder reinigingsmiddelen te gebruiken. Reinig de zetgroep nooit in de afwasmachine.

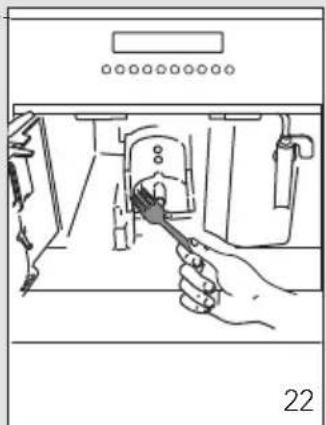

5. Reinig de binnenkant van de machine grondig. Om aange-

koekte koffi eresten te verwijderen van de binnenkant van de machine, krabt u ze los met een plastic of houten vork (fi g. 22).

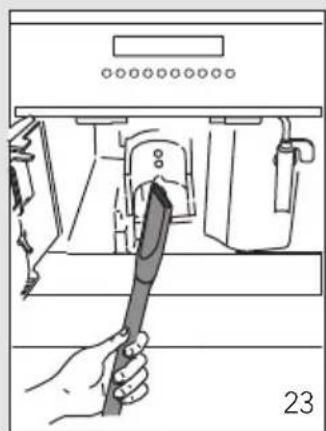

6. Zuig de resten op met een stofzuiger (fi g. 23).

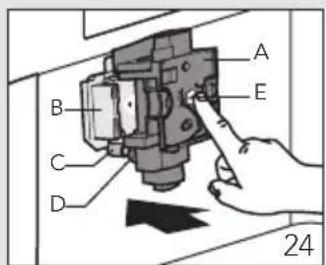

7. Plaats de zetgroep (A) terug door deze op steun (B) en

pin (C) te schuiven. De pin moet in bodempijp (D) op de zetgroep gestoken zijn. Klik op het PUSH-symbool (E) tot de zetgroep volledig op zijn plaats is geklikt (fi g. 24).

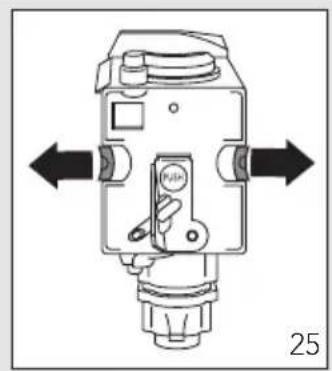

8. Nadat u de klik gehoord heeft, moet u controleren of de

rode knoppen naar buiten geklikt zijn. Het deurtje kan anders niet gesloten worden. º De twee rode knoppen zijn goed naar buiten geklikt (GOED, fi g. 25). º De twee rode knoppen zijn niet naar buiten geklikt (VERKEERD, fi g. 26). Aanwijzingen

• Als de zetgroep niet goed geplaatst is (de twee rode knoppen zijn niet naar buiten geklikt), kan het servicedeurtje niet gesloten worden.

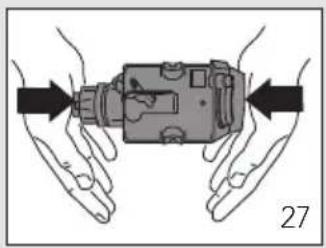

• Wanneer het moeilijk is om de zetgroep te plaatsen, knijp deze dan in de juiste grootte door krachtig tegelijk op de bovenkant en de onderkant te drukken, zoals te zien is in fi g. 27.

• Als het nog steeds moeilijk is om de zetgroep te plaatsen: º Laat de zetgroep buiten de machine liggen, plaats het lekbakje, sluit het servicedeurtje en schakel de machine uit en weer aan met de hoofd-aan- uitschakelaar op de achterzijde. º Wacht tot alle lampjes uit gaan, open het deurtje, verwijder het lekbakje en plaats de zetgroep terug. º Plaats het lekbakje (met het reservoir voor koffi edik) terug. º Sluit het servicedeurtje. 4 Onderhoud

De volgende menu-instellingen en functies kunnen door de gebruiker worden veranderd:

• Automatische starttijd;

• Tijd dat de machine ingeschakeld blijft;

Om de klok in te stellen gaat u als volgt te werk:

1. Druk op MENU en druk vervolgens meerdere malen op NEXT tot er in de display

verandert de tijd snel).

3. Druk op OK om de waarde te bevestigen.

4. Druk op MENU om de programmeermodus te verlaten of op NEXT om andere items

5. Wanneer de machine in de stand-by stand staat, kunt u de tijd zien door op één van

de toetsen te drukken (behalve de aan-uittoets).

4.2.2 Automatische starttijd instellen

Hiermee kunt u instellen wanneer de machine automatisch wordt ingeschakeld.

1. Zorg ervoor dat de klok op de machine is ingesteld zoals hierboven beschreven is.

2. Druk op MENU en druk vervolgens meerdere malen op NEXT tot er in de display

ingedrukt houdt, verandert de tijd snel).

4. Druk op OK om de waarde te bevestigen.

5. Druk eenmaal op NEXT en in de display verschijnt het bericht: AUTOSTART NEE.

6. Druk op CHANGE om de functie te wijzigen (in de display verschijnt AUTOSTART

8. Druk op MENU om de programmeermodus te verlaten of op NEXT om andere items

Na verloop van tijd leidt het voordurende verwarmen van het water dat gebruikt wordt voor de koffi e tot kalkaanslag in de binnenste circuits van de machine. Wanneer de display het bericht ONTKALKEN A.U.B. weergeeft, moet u de ontkalkingscyclus uitvoeren. Ga als volgt te werk:

1. Zorg ervoor dat de machine gereed is voor gebruik.

2. Druk op MENU en druk vervolgens meerdere malen op NEXT tot er in de display

ONTKALKING NEE verschijnt.

3. Druk op CHANGE. Het display geeft het volgende bericht weer: ONTKALKING JA.

4. Druk op OK om het ontkalkingsprogramma te starten.

5. In de display verschijnt: ONTKALKINGSPRODUCT DRUK OP OK.

6. Giet nu eerst het waterreservoir leeg en giet er vervolgens een fl es (125 ml)

Nokalk of DLS Apparaten-Ontkalker plus 1 liter water in. Voor volgende ontkalkingsbehandelingen kunt u ontkalkingsproducten bestellen op www.hps.nl. Zorg ervoor dat er geen spetters ontkalkingsmiddel op gevoelige oppervlakken zoals marmer, kalksteen of glazuur vallen.

7. Plaats een bak met een minimale inhoud van 1,5 liter onder de melkopschuimer (zie

fi g. 2 op pagina 9).

8. Druk op OK. In de display verschijnt: APPARAAT IN ONTKALKING.

9. De ontkalkingsoplossing loopt uit de melkopschuimer en komt in de bak eronder

10. Het ontkalkingsprogramma voert automatisch een aantal spoelingen uit om kalk-

aanslag aan de binnenkant van de espressomachine te verwijderen.

11. Na ongeveer 30 minuten verschijnt het volgende bericht: SPOELING

WATER VULLEN. De machine moet nu doorgespoeld worden om resten ontkalkingsoplossing in de machine te verwijderen.

12. Verwijder het waterreservoir, spoel het om en vul het met schoon water.

13. Plaats het reservoir weer terug. Op de machine verschijnt: SPOELING DRUK OP OK.

14. Maak de opvangbak (onder de melkopschuimer), die vol zit met vloeistof, leeg en zet

hem terug onder de melkopschuimer.

15. Druk op OK. Er komt heet water uit de melkopschuimer en op de machine verschijnt:

SPOELING. 4 Onderhoud25 4 Onderhoud

16. Wanneer het waterreservoir leeg is, geeft de machine het volgende bericht weer:

EINDE SPOELFUNCTIE DRUK OP OK.

17. Druk op OK en vul het waterreservoir opnieuw met schoon water.

18. Het ontkalkingsprogramma is nu beëindigd en de machine is nu weer gereed voor

het zetten van koffi e. Wanneer de ontkalkingscyclus onderbroken wordt voordat de cyclus beëindigd is, blijft de machine het ontkalkingsbericht weergeven en moet het programma opnieuw van het begin af aan gestart worden. Wanneer de machine niet regelmatig wordt ontkalkt, vervalt de garantie.

4.2.4 De koffi etemperatuur veranderen

Om de temperatuur van de koffi e te veranderen, gaat u als volgt te werk:

1. Druk op MENU en druk vervolgens meerdere malen op NEXT tot er in de display

TEMPERATUUR MATIG verschijnt.

2. Druk op de toets CHANGE tot het display de gewenste koffi etemperatuur weer-

3. Druk op OK om de gekozen temperatuur te bevestigen.

4. Druk op MENU om de programmeermodus te verlaten of op NEXT om andere items

4.2.5 Moment van uitschakelen instellen

De machine is zo ingesteld dat deze na het laatst gezette kopje koffi e een uur ingescha- keld blijft en zich dan automatisch uitschakelt. Om het moment van uitschakelen te veranderen, gaat u als volgt te werk:

1. Druk op MENU en druk vervolgens meerdere malen op NEXT tot er in de display

UITSCHAKELEN NA 1 UUR verschijnt.

2. Stel met CHANGE in na hoeveel tijd de machine automatisch uitgeschakeld moet

3. Druk op OK om de instelling te bevestigen.

4. Druk op MENU om de programmeermodus te verlaten of op NEXT om andere items

De machine geeft na verloop van gebruik op een vooraf ingestelde tijd de melding ONTKALKEN A.U.B. weer. Deze melding is afgestemd op water met de hoogst mogelijke hardheidsgraad. Deze vooraf ingestelde melding kan veranderd worden, zodat de machine niet zo vaak ontkalkt hoeft te worden. Daarvoor moet het daadwerkelijke kalkgehalte van het water ingesteld worden. Ga hiervoor als volgt te werk:

1. Neem de hardheidstest (“Total Hardness Test”), die u voor in de gebruiksaanwijzing

vindt, en houd deze een paar seconden onder water. Wacht vervolgens 30 seconden tot de kleur van de test verandert en een aantal rode punten verschijnt. Het aantal rode punten op de test geeft de waterhardheid aan. Wanneer bijvoorbeeld op de test drie rode punten zijn verschenen, moet u waterhardheid 3 voor de machine instellen. Indien u niet meer over een hardheidstest beschikt, kunt u de gegevens halen uit onderstaande tabel.

2. Druk op MENU en vervolgens meerdere malen op NEXT tot er in de display

WATERHARDHEID 4 verschijnt.

3. Druk zo vaak op CHANGE tot het getal overeenkomt met de in te stellen hardheid.

4. Druk op OK om de instelling te bevestigen. Daarmee is de machine zo

geprogrammeerd dat de ontkalkingsmelding op basis van de daadwerkelijke waterhardheid verschijnt. Informatie over de hardheid van het water in uw gemeente kunt u verkrijgen bij uw waterleidingbedrijf. In onderstaande tabel kunt u vinden welke waterhardheid u voor de machine moet instellen. Duitse hardheid Franse hardheid Waterhardheid machine

> 21 dH > 37 fH 4 4 Onderhoud27 4 Onderhoud

4.2.7 Standaard instellingen terugzetten

Om de standaard instellingen terug te zetten gaat u als volgt te werk:

1. Druk op MENU en vervolgens meerdere malen op NEXT tot er in de display

3. Druk op OK om de standaard instellingen terug te zetten.

4. Druk op MENU om de programmeermodus te verlaten of op NEXT om andere items

Wanneer u de taal van de meldingen in het display wilt veranderen, gaat u als volgt te werk:

2. Druk vervolgens minstens 3 seconden op OK om dit te bevestigen.28

uw espressomachine5 Meldingen Wat moet ik doen als…

MELDING BETEKENIS OPLOSSING

WATER VULLEN Het waterreservoir is leeg of verkeerd geplaatst. Het reservoir is vuil of aangekoekt met kalk. Vul het waterreservoir zoals beschreven op pag. 9 (fi g. 1) en zet het goed op zijn plaats. Spoel of ontkalk het reservoir.

De koffi e komt te langzaam naar buiten. De machine kan geen koffi e zetten. Draai de regelknop voor de maalgraad één klik naar rechts (zie 3.2.4 op pag. 15). Druk op de OK-toets. KOFFIEDIKRESERVOIR LEGEN Het reservoir met koffi edik is vol. Maak het reservoir leeg en reinig deze zoals beschreven op pag. 13 en plaats hem terug. KOFFIEDIK RESERVOIR PLAATSEN Na het reinigen is het koffi edikreservoir niet teruggeplaatst. Open het servicedeurtje en plaats het reservoir terug. GEBRUIK GEMALEN KOFFIE Hoewel de functie gemalen koffi e is geselecteerd, is geen gemalen koffi e in de trechter gedaan. Voeg de gemalen koffi e toe zoals beschreven in

3.2.5 op pag. 15 en 16.

VULLEN RESERVOIR KOF-

FIEBONEN De koffi ebonen zijn op. Als de koffi emolen zeer veel lawaai maakt, wordt deze mogelijk geblokkeerd door een steentje in de koffi ebonen. Vul de koffi ebonenhouder. Neem contact op met een geautoriseerd service- centrum.29 uw espressomachine

MELDING BETEKENIS OPLOSSING

ONTKALKEN A.U.B. Er zit kalk in de machine. Voer de ontkalkings- procedure uit zoals beschreven in 4.2.3 op pag. 24 en 25. DRUK OP NEXT CHANGE Na reiniging is de zetgroep mogelijk niet teruggeplaatst. Sluit het servicedeurtje en plaats de zetgroep buiten het apparaat. Volg de instructies die in de display verschijnen. DEUR SLUITEN Het servicedeurtje is open. Sluit het servicedeurtje. Als dit niet lukt, is de zetgroep mogelijk niet op de juiste wijze geplaatst (zie 4.1.2 op pag. 20, 21 en 22). PLAATSEN ZETGROEP Na reiniging is de zetgroep mogelijk niet teruggeplaatst. Plaats de zetgroep (zie

4.1.2 op pag. 20, 21

en 22). ALGEMEEN ALARM De machine is van binnen erg vuil. Reinig de binnenkant van de machine, zoals beschreven in 4.1.1 op pag. 20. Neem contact op met de servicedienst als de melding blijft verschijnen. 5 Meldingen30 uw espressomachine6 Storingen Storingstabel Wanneer de machine niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel eerst zelf als volgt te verhelpen. Bel de servicedienst indien onderstaande adviezen niet helpen.

SYMPTOOM MOGELIJKE OORZAAK OPLOSSING

De koffi e is niet heet. De kopjes zijn niet voor- verwarmd. De zetgroep is te koud. Verwarm de kopjes door ze te spoelen met heet water (zie 3.2.2 op pag. 12 en 13: ‘Tips voor warme koffi e’). Verwarm de zetgroep door op te drukken voordat u koffi e zet (zie 3.2.2 op pag. 12 en 13: ‘Tips voor warme koffi e’). De koffi e is niet crèmig genoeg. De koffi e is te grof gemalen. Verkeerd type koffi e(bonen). Draai de regelknop voor de maalgraad één klik naar links (zie 3.2.4 op pag. 15). Gebruik speciale koffi e voor espressomachines. De koffi e komt te langzaam naar buiten. De koffi e wordt te fi jn gemalen. Draai de regelknop voor het malen één klik naar rechts (zie 3.2.4 op pag. 15). De koffi e komt te snel naar buiten. De koffi e wordt te grof gemalen. Draai de regelknop voor de maalgraad één klik naar links (zie 3.2.4 op pag. 15). De koffi e komt maar uit één van de uitloopopeningen. De openingen zijn verstopt. Haal de droge koffi eresten weg met een naald (zie

4.1.1 op pag. 20, fi g. 20).

Er komt geen stoom uit de melkopschuimer als de stoomtoets wordt ingedrukt. De openingen in de melkopschuimer en het stoommondstuk zijn verstopt. Reinig de openingen in de melkopschuimer en het stoommondstuk (zie pag. 19, fi g. 19).31 uw espressomachine

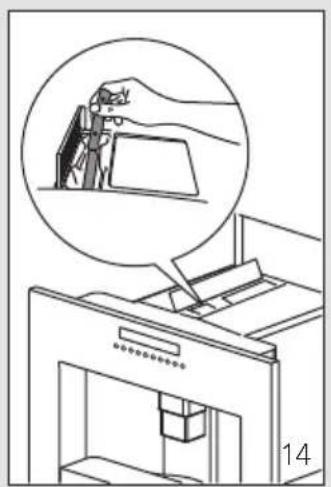

of wordt ingedrukt geeft de machine alleen water. De gemalen koffi e is mogelijk verstopt in de trechter. Verwijder de gemalen koffi e in de trechter met behulp van een mes (zie pag. 16, fi g. 14). Reinig vervolgens de zetgroep en de binnenkant van het apparaat (zie 4.1.2 op pag. 20, 21 en 22). Wanneer de aan-uittoets wordt ingedrukt, gaat het apparaat niet aan. De stekker zit niet in het stopcontact of de hoofdschakelaar aan de rechterkant van de machine is niet ingeschakeld. Controleer of de stekker in het stopcontact zit en de hoofdschakelaar op l staat. De zetgroep kan niet verwijderd worden voor reiniging. De machine staat aan. De zetgroep kan alleen verwijderd worden als het apparaat uit staat. Zet de machine uit (met de aan-uittoets ) en verwijder de zetgroep (zie

4.1.2 op pag. 20, fi g. 20).

BELANGRIJK: de zetgroep kan alleen verwijderd worden als het apparaat uit staat. Als u probeert de zetgroep te verwijderen terwijl het apparaat aan staat, kan dit ernstige schade veroorzaken. 6 Storingen32 uw espressomachine6 Storingen

SYMPTOOM MOGELIJKE OORZAAK OPLOSSING

Er wordt gemalen koffi e gebruikt (geen bonen) en de machine geeft geen koffi e. Er is teveel koffi e in de trechter gedaan. Er is niet op gedrukt en de machine heeft zowel de voorgemalen koffi e als de door de koffi emolen gemalen koffi e gebruikt. Er is gemalen koffi e toegevoegd terwijl de machine uit staat. Verwijder de zetgroep en reinig de binnenkant van de machine (zie 4.1.1 en

4.1.2 op pag. 20, 21 en 22).

Zet opnieuw koffi e met maximaal 2 afgestreken maat schepjes gemalen koffi e. Reinig de binnenkant van de machine (zie 4.1.1 op pag. 20). Zet opnieuw koffi e, maar druk eerst op de toets zoals beschreven in 3.2.5 op pag. 15. Verwijder de zetgroep en reinig de binnenkant van de machine (zie 4.1.1 en

4.1.2 op pag. 20, 21 en 22).

Zet opnieuw koffi e, maar zet de machine eerst aan. De koffi e komt niet uit de uitloopopeningen, maar langs het servicedeurtje naar buiten. De uitloopopeningen zijn verstopt met droge koffi e. De beweegbare lade binnen het servicedeurtje is geblokkeerd en kan niet kantelen. Open de openingen met een naald (zie 4.1.1 op pag. 20, fi g. 20). Reinig de beweegbare lade grondig, vooral bij de scharnieren, zodat deze gemakkelijk kan kantelen.33 uw espressomachine

7.1 Waar u op moet letten

• Neem de espressomachine niet in gebruik wanneer deze niet compleet of beschadigd is.

• De installatie moet verricht worden door een vakkundig technicus in overeen- stemming met de geldende plaatselijke voorschriften.

• Houd verpakkingselementen (zoals plastic zakken en piepschuim) buiten het bereik van kinderen omdat deze gevaarlijk kunnen zijn.

• Installeer de machine nooit in ruimtes waar de temperatuur 0 °C of lager kan worden (de machine kan beschadigen wanneer het water bevriest).

• Zorg ervoor dat het voltage in uw woning overeenkomt met het voltage dat aangegeven is op het typeplaatje van het apparaat. Sluit de machine alleen aan op een goed geaard stopcontact met een minimale nominale stroom van 10 A. De fabrikant is niet aansprakelijk voor mogelijke ongelukken die veroorzaakt worden door het op een niet juiste manier aarden van de netvoeding.

• Het stopcontact moet na installatie bereikbaar blijven.

• Gebruik geen meervoudige adapters of verlengkabels.

• Het netsnoer van deze machine mag niet door de gebruiker worden vervangen, omdat hier speciaal gereedschap voor nodig is. Wanneer het snoer beschadigd is of vervangen moet worden kunt u contact opnemen met de servicedienst.

• Gebruik voor de elektrische aansluiting een kabel van het type HO5 VV-F, zoals aangegeven in onderstaande tabel: Geleiders Aantal x afmeting 230 V ~+ ~ 3 x 1.0 mm

• U dient het waterhardheidsniveau in uw woning zo snel mogelijk in te stellen via de instructies in 4.2.6 op pagina 26. 7 Installatievoorschrift34

7.2 Elektrische aansluiting

Alleen een erkend elektrotechnisch installateur mag dit toestel aansluiten. De aansluiting moet voldoen aan de nationale en lokale voorschriften. Het toestel moet altijd geaard zijn. Het toestel wordt geleverd met een aansluitsnoer en dient voorzien te worden van een aansluitstekker. Raadpleeg onderstaand schema: Wilt u een vaste aansluiting maken, zorg er dan voor dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

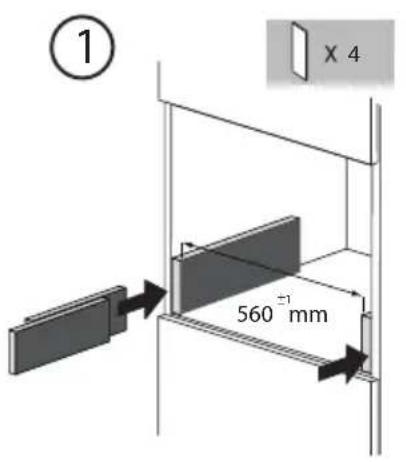

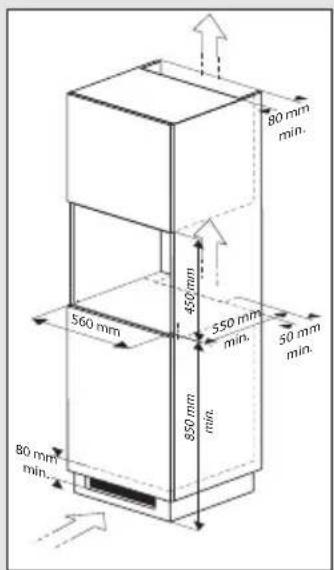

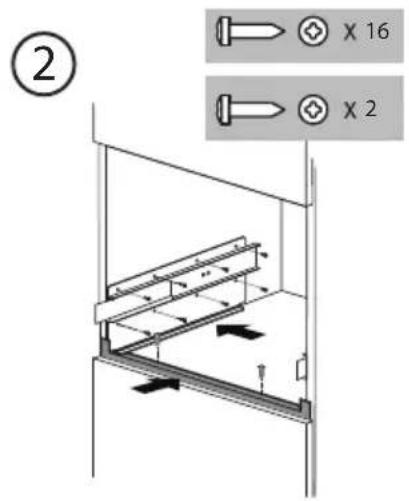

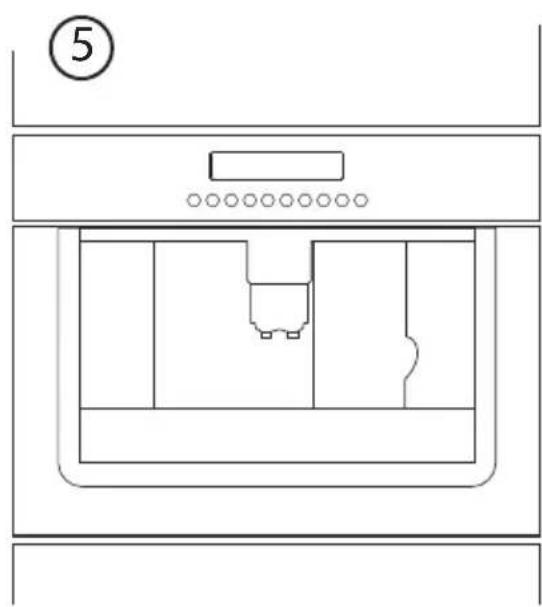

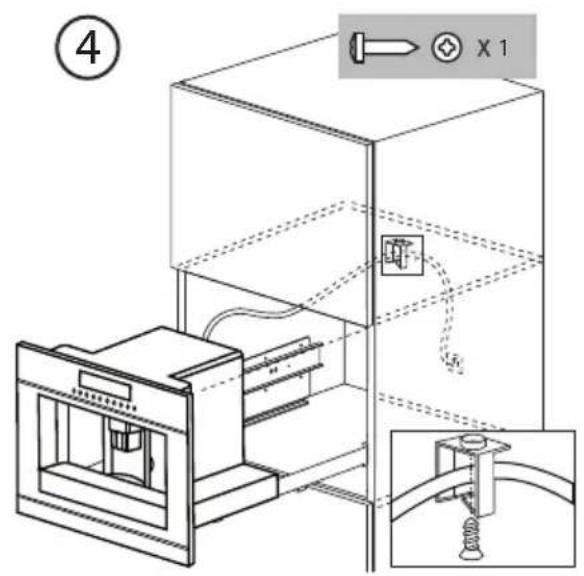

Controleer of de minimale afstanden voor de juiste installatie van het apparaat aanwezig zijn. De espressomachine moet geïnstalleerd worden in een inbouwkast, die aan de muur bevestigd moet worden. 7 Installatievoorschrift 850 mm min. 560 mm80 mm min. 550 mm min. 50 mm min. 80 mm min. 450 mm blauw bruin geel/groen

230V35 7 Installatievoorschrift

8.1 Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• CFK-vrij polystyreen (PS-hardschuim). Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat, zoals deze espressomachine, voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

8.2 Technische gegevens

Op het gegevensplaatje aan de zijkant van het toestel worden de totale aansluitwaarde, de vereiste spanning en de frequentie aangegeven.37 Table des matières Votre machine à café
