GEBRUIKSAANWIJZING IKM640MAT Pelgrim

Het toestel-identifi catieplaatje bevindt zich aan de zijkant van het toestel. La plaque d'identifi cation de l'appareil se trouve sur le côté de l'appareil. Das Geräteypenschild befi indet sich seitlich am Gerät. The appliance identifi cation card is located on the side of the appliance.

Houd, wanneer u contact opreent met de serviceafdeling, de productiecode (PCODE) en het volledige itemnummer (ITEMNR) bij de hand. En cas de contact avec le service après vente, ayez auprès de vous le code de production (PCODE) et le numéro complet de l'article (ITEMNR). Halten Sie den Produktionscode (PCODE) und die vollständige Itemnummer (ITEMNR) bereit, wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen. When contacting the service department, have the production code (PCODE) and complete item number (ITEMNR) to hand.

Belangrijk om te weten - Important à savoir

Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

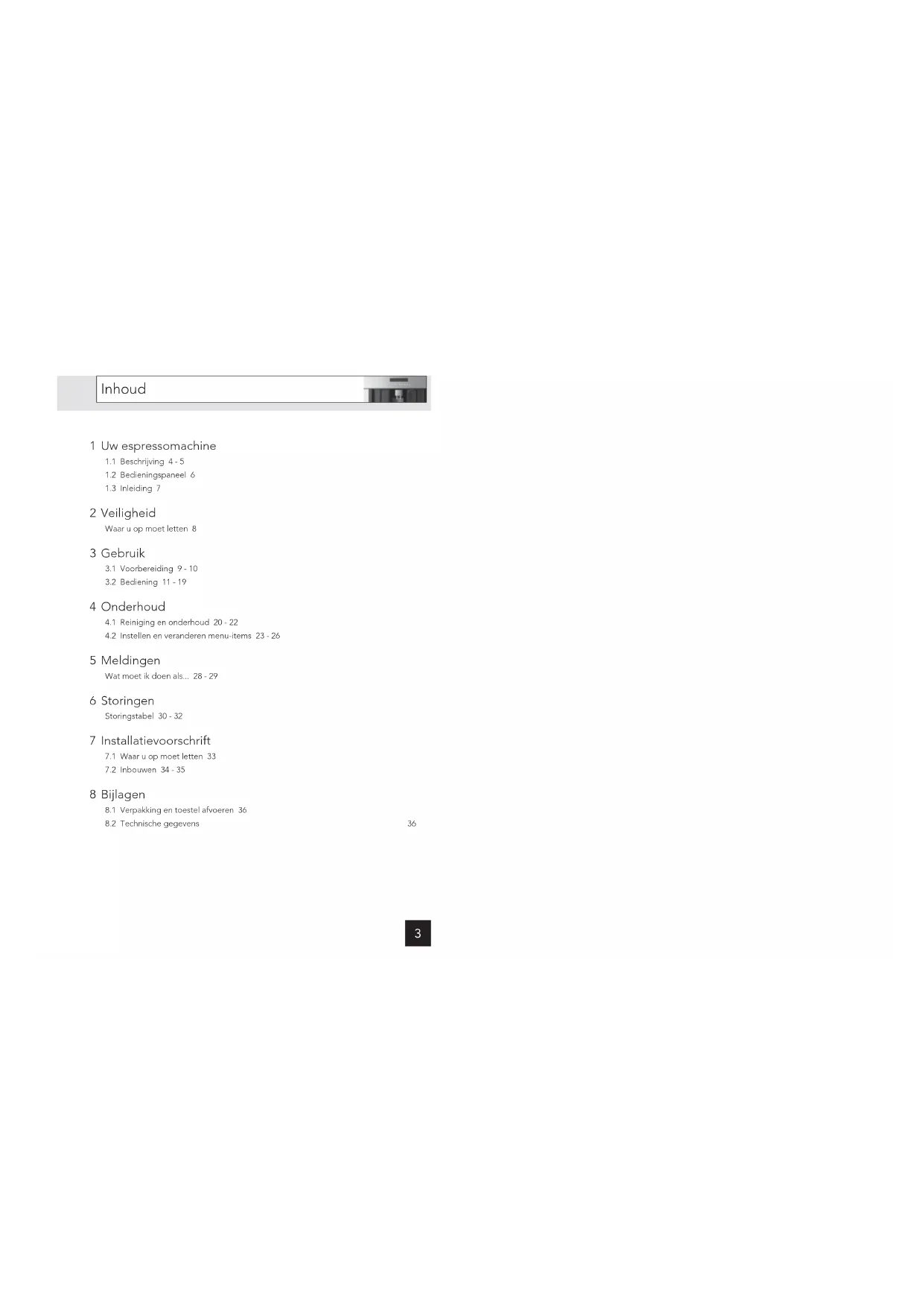

Inhoud

1 Uw espressomachine

1.1 Beschrijving 4-5
1.2 Bedieningspaneel 6
1.3 Inleiding 7

2 Veiligheid

Waar u op moet letten 8

3 Gebruik

3.1 Voorbereiding 9 - 10
3.2 Bediening 11 - 19

4 Onderhoud

4.1 Reiniging en onderhoud 20 - 22
4.2 Instellen en veranderen menu-items 23 - 26

5 Meldingen

Wat moet ik doen als... 28 - 29

6 Storingen

Storingstabel 30 - 32

7 Installatievoorschrift

7.1 Waar u op moet letten 33
7.2 Inbouwen 34 - 35

8 Bijlagen

B.1 Verpakking en toestel afvoeren 36
B.2 Technische gegevens

36

1 Uw espressomachine

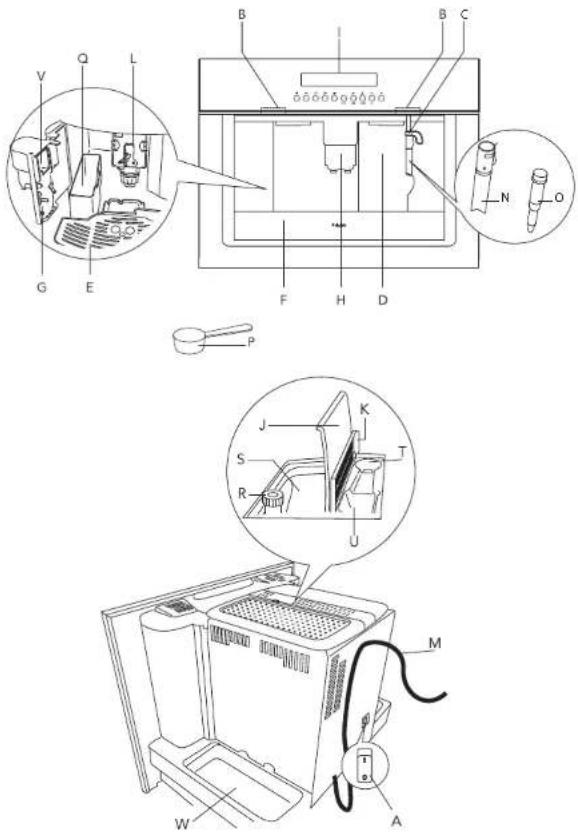

1.1 Beschrijving

Plateau voor kopjesE.

Lekbakje (uitneembaar)F

ServicedeurtjeG

Koffi e uitloopopeningen (in hoogte verstelbaar)H.

Bedieningspaneell.

Dekse! koffi ebonenhouderJ.

Deksel voor gemalen koffi eK.

ZetgroepL

NetsnerM

Melkopschuimer voor cappuccino (afneembaar)N.

Mondstuk melkopschuimer (afneembaar)O.

P. Maatschepje voor voorgemalen koffie
Q. Koffi edikreservoir (uitneembaar)
R. Regelknop voor de maalgraad
S. Koffiebanenhouder
T. Ruimte voor het maatschepje
U. Trechter voor gemalen koffie
V. Lade (beweegbaar)
W. Accessoirehouder (links en rechts)

1 Uw espressomachine

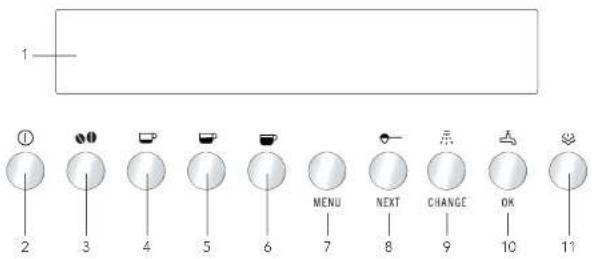

1.2 Bedieningspaneel

1 2 3 4 5 6 MENU NEXT CHANGE OK 7 8 9 10 11

Display1

Aan-uittoets2.

Keuzetoets voor het koffi earoma3.

Keuzetoets voor een of twee kleine kappen koffi e4

Keuzetoets voor een of twee middelgrote koppen koffi e5

Keuzetoets voor één of twee grote koppen koffi e6.

Toets voor het in- of uitschakelen van de instelmodus voor de menu-items7.

Keuzetoets voor gemalen koffe, of om het volgende item van het menu weer te 8.

geven

Toets voor het doorspoelen van het apparaat, of om de menu-items te veranderen9.

Keuzetoets heet water of OK om een keuze te bevestigen10.

Stoomtoets11.

1 Uw espressomachine

1.3 Inleiding

Met deze espressomachine maakt u heerlijke koppen koffi e, espresso en cappuccino. U kunt de machine volledig op uw persoonlijke wensen instellen.

In deze handleiding staat beschreven op welke wijze u de espressomachine optimaal kunt benutten. Naast informatie over de bediening treft u ook achtergrondinformatie aan die u van dienst kan zijn bij het gebruik van dit product.

Er is koffi e gebruikt om de machine in de fabriek te testen. Het is daarom volkomen normaal dat er koffi eresten in de molen zitten. Deze machine is gegarandeerd nieuw.

Bewaar deze handleiding zorgvuldig zodat een eventuele volgende gebruiker er ook zijn voordeel mee kan doen.

Veel plezier met deze espressomachine!

2 Veiligheid

Waar u op moet letten

Zoals bij elke machine moet u op een aantal zaken letten.

De espressomachine is uitsluitend bedoeld voor huishoudelijk gebruik (maximaal • 3000 kopjes koffi e per jaar). Elk ander gebruik wordt beschouwd als oneigenlijk, waardoor de garantie vervalt.

• Deze espressomachine is ontworpen voor het maken van 'espresso koffie' en 'hete dranken'. Gebruik deze machine voorzichtig, om brandwonden door heet water en stoom of door onjuist gebruik te voorkomen.
• Vul de houder voor koffiebonen nooit met gemalen koffie, gevresdroogde koffie, gekaramelliseerde koffiebonen of iets anders wat de machine zou kunnen beschadigen. Controleer de koffie eboren voordat u ze in de houder doet en verwijder vreemde voorwerpen. Bij vastlopen van het maalwerk door een vreemd voorwerp vervalt de garantie.

Steun of hang niet aan de machine wanneer deze uit het meubel is geschoven en leg geen grote voorwerpen of onstabiele voorwerpen op de machine.

De fabrikant is niet aansprakelijk voor schade die veroorzaakt is door oneigenlijk. • onjuist of onredelijk gebruik van het apparaat.

Raak geen hete oppervlakken aan wanneer u de espressomachine gebruikt. Gebruik • de kroppen of handgrepen.

Laat kinderen of onbekwame personen de espressomachine alleen onder toezicht bedienen.

• Laat kinderen nooit spelen met de machine.
• Trek bij storingen de stekker uit het stopcontact of zet de hoofd-aan-uitschakelaar aan de achterzijde op 0. Laat reparaties uitvoeren door onze servicedienst.
• Vraag bij vervanging van onderdelen altijd om originele reserve-onderdelen.
  Wanneer u dit niet doet, kan de veiligheid van de machine in het geding komen.
• Zet geen voorwerpen die vloeistof, ontvlambare of bijtende stoffen bevatten op de machine.
• Gebruik de accessoirehouder om de koffie-accessoires in te bewaren (bijvoorbeeld de koffie eboren of het ontkalkingsmiddel).

De onderdelen die in contact kunnen komen met keffi e of melk voldoen aan de • voorschriften van de EEG verordering 1935/2004 inzake materialen en voorwerpen bestemd om met levensmiddelen in contact te kommen.

- Deze machine is conform de Europese richtlijn 2004/108/CE inzake de elektromagnetische compatibiliteit (EMC).

3 Gebruik

3.1 Voorbereiding

Eerste gebruik

De eerste keer dat u de machine aanzet en telkens wanneer de stekker opnieuw in het stopcontact wordt gestoken, voert die machine een ZELFTEST uit wanneer u op de hoofd aan-uitschakelaar op de achterzijde van de machine drukt (zie A op pagina 4). Vervolgens wordt de machine weer uitgeschakeld. Om de machine aan te zetten, drukt u op de aan uittoets ②p het bedieningspaneel.

De eerste keer dat u de machine gebruikt moet u de gewenste taal selecteren. 1. Druk op de hoofd-saan-uitschakelaar op de achterzijde van de machine (zie A op pagina 4). De display gaat branden. Wacht tot het bericht DRUK OP OK VOOR NEDERLANDS in de display verschijnt. Houd de OK-toets tenminste 3 seconden ingedrukt tot het bericht NEDERLANDS OK in de display ver schijnt. De machine geeft het instellingsbericht vervolgens in het Nederlands waar.

Na een paar seconden verschijnt het bericht 2. WATER VULLENI in de display. Om het waterreservoir te vullen, verwijdert u het reservoir (fi g. 1). U kunt deze alleen verwijderen wanneer de melkopschuimer (voor cappuccino) naar buiten staat (fi g. 2, stand 1). Spoel het reservoir om en vul het met vers water. Doe nooit meer water in het reservoir dan tot het streepje MAX. Plaats het waterreservoir weer terug en duw het zover mogelijk op plaats. Draat de melkopschuimer terug en zet er een kop onder (fi g. 2, stand 3).

Vul het reservoir alleen met koud water en nooit met andere vloeistoffen zoals koolzuurhoudend mineraalwater of melk.

Om altijd een kop koffi e met een optimaal aroma te krijgen, adviseren wij u om:

• elke dag het water in het reservoir te verversen;
• eke week het reservoir af te wassen (niet in de vaatwasser) en goed na te spoelen met water.

3 Gebruik

1. In de display verschijnt nu: DRUK OP OK. Druk op de toets OK. Na een paar seconden komt er een klein beetje water uit de melkopschuimer. Wanneer er ongeveer 30 ml water in het kopje zit, stropt het water.

In de display verschijnt nu: 4. UITSCHAKELING EVEN WACHTEN. De machine wordt uitgeschakeld.

Schuif de machine uit het inbouwmeubel door deze 5. naar buiten te trekken; gebruik hiervoor de speciale handgrepen. Open de daksel aan de linkerkant en vul de houder met koffi ebonen (li g. 3). Doe de daksel weer dicht en duw de machine terug in het meubel.

Vul de houder voor koffi ebonen nooit met gemalen koffi e, gevriesdroogde koffi e, gekaramelliseerde koffi ebonen of iets anders wat de machine zou kunnen beschadigen. Dit om storingen te voorkomen.

Druk op de aan-uittoets® . In de display verschijnt: OPWARMING EVEN WACHTEN... De machine wordt voorverwarmd.

1. Wanneer de machine voorverwarmd is, verschijnt SPOELING in de display. De machine voert een automatische spoelcyclus uit. Er komt een klein beetje heet water uit de uitloopopeningen, dat wordt opgevangen in het lekbakje eronder.

Warneer u een klein kopje koffie e wilt zetten (minder dan 60 ml), blijft de koffie e warmer wanneer u het kopje eerst met dit warme water omspoelt. U kunt hiervoor ook de spoelfunctie 75 gebruiken (zie 3.2.2 op pagina 12, 'Tips voor warme koffie').

1. In de display verschijnt de melding dat de machine klaar is voor gebruik: KLAAR VOOR GEBRUIK NORMALE SMAAK.

Wanneer u de machine voor het eerst gebruikt, moeten er 4-5 koppen koffe e gezet worden voordat de machine goede resultaten begint te geven.

3 Gebruik

3.2 Bediening

3.2.1 Koffi e zetten (met koffi ebonen)

De machine is ingesteld voor het zetten van koffi e met een normaal aroma. U kunt 1, ook kiezen voor koffi e met een extra mild, mild, sterk of extra sterk aroma. Om het gewenste aroma te kiezen, drukt u op het geselecteerde aroma wordt weergegeven.

Plaats één of twee kopje(s) onder de uitloopopeningen 2 (fig. 4 en 5).

Door de uitloopopeningen omhoog of omlaag te schuiven, kunt u de uitloophoogte aanpassen aan de hoogte van het kopje om warmteverlies en koffi espetters tegen te gaan.

Voor koffi e met een crémelaagje brengt u de uitloop- openingen omlaag, tot ze zo dicht mogelijk bij de kopjes zijn (fi g. 6).

1. Druk op □ voor een kleine kop koffie, op □ voor een middelgrote kop koffie of □ voor een grote kop koffie e.

Om 2 koppen koffi e te zetten, drukt u de toets tweemaal in (binnen drie seconden). Om de hoeveelheid koffi e die automatisch in het kopje komt te veranderen, volgt

3 Gebruik

u de aanwijzingen in 3.2.3 op pagina 14. (De machine maalt nu de koffi ebonen en de koffi e begint in de kopjes te lopen. Zodra de gewenste hoeveelheid is bereikt, stopt de machine automatisch met het laten doorlopen van de koffi e en gooit het de gebruikte gemalen koffi e weg in de speciale houder daarvoor).

Na een paar seconden wordt het bericht dat de machine gebruiksklaar is opnieuw 4. weergegeven en kunt u nog een kopje koffi e zetten.

1. Om de machine uit te zetten drukt u op de aan-luittoets ①. Voordat de machine uitgaat, voert deze een automatische spoelcyclus uit (er komt een klein beetje heet water uit de uitloopopeningen, dat wordt opgevangen in het lekbakje eronder). Pas op om brandwonden te voorkomen.

Wanneer de machine uitzgeschakeld wordt, gaan de lampjes onmiddellijk uit en werkt de koelmotor nog, om condensering in de behuizing te voorkomen. Na ongeveer 10 minuten schakelt de machine automatisch volledig uit.

3.2.2 Aanwijzingen

- Warneer de koffi e alleen druppelt of helemaal niet doorloopt, draai u de regelknop voor de maalgraad (fig. 7) één klik naar rechts (zie eerst 3.2.4 op pagina 15, 'Koffiemolen afstellen'). Draai de knop met een klik tegetijk tot de koffi e goed doorloopt. - Warneer de koffi e te snel doorloopt en niet crémig genceg is, draai dan de regelknop voor de maalgraad (fig. 7) één klik naar links (zie eerst 3.2.4 op pagina 15, 'Koffiemolen afstellen'). Draai de knop voor de maalgraad niet te ver, anders komt de koffi e er in druppels uit wanneer u twee kopjes koffi e selecteert.

- Tips voor warme koffie

- Wanneer er 2/3 minuten verstreken zijn nadat u voor de laatste keer koffie heeft gezet, kunt u voordat u nogmaals koffie zet, de zetgroep voorverwarmen

3 Gebruik

door op rite drukken. Laat het water in het onderliggende lekbakje lopen of gebruik dit water om het koffi ekopje te vullen (en weer leeg te gooien), zodat het voorverwarnd wordt.

- Gebruik geen kopjes die te dik zijn (tenzij u ze voorverwarmt), omdat deze te veel warmte absorberen. Gebruik kopjes die voorverwarmd zijn door ze te spoelen met heet water. U kunt hiervoor de spoelfunctie Ha gebruiken

- Terwijl de machine de koffie zet, kan het doorlopen op elk gewenst moment gestopt worden, door de eerder geselecteerde toets □ o○○n te■□ukken,

- Zodra de koffie is doorgelopen kunt u de hoeveelheid koffie vergroten door de eerder geselecteerde toets □ P o ngeikt te houden, tot de gewenste hoeveelheid is bereikt (dit moet binnen drie seconden gedaan worden nadat het doorlopen van koffie is gestopt).

- Wanneer de display het bericht WATER VULLEN weergeeft moet het waterreservoir bijgevuld worden, anders kan de machine geen koffie zetten. Het is normaal dat er nog een klein beetje water in het reservoir zit wanneer dit bericht verschijnt.

- De machine houdt het aantal gezette kopjes koffie bij. Na iedere 14 enkeie kopjes koffi e (of zeven dubbeie kopjes koffi e) verschijnt het bericht KOFFIEDIKRESERVOIR LEGEN in de display. Dit geeft aan dat het reservoir voor koffi edik vol is en gelegd en gereinigd moet worden. De machine blijft dit bericht weergeven toldat het reservoir is schoongemaakt, eerder kan er geen koffi e gezet worden. Om het reservoir te reinigen opent u het servicedeurje aan de voorrijde, door aan de koffi e-utloopopeningen te trekken (fi g. 8). Verwijder het lekbakje (fi g. 9), maar het leeg en reinig het.

3 Gebruik

Haal het lekbakje er altijd helemaal uit, om te voorkomen dat het valt wanneer u het reservoir met koffi edik eruit haalt (fi g. 10). Maak het reservoir met koffi edik leeg en reinig deze grondig; zorg ervoor dat alle resten op de bodem verwijderd worden.

Wanneer u het lekbakje verwijdtert, moet het reservoir met koffiedik geleegd worden, ook al is deze niet helemaal vol. Als dit niet gedaan wordt, kan de koffie edik in het reservoir hoger komen dan het maximale niveau en de machine blokkeren.

Wanneer de koffie doorloopt, mag het waterreservoir nooit verwijderd worden. Als het verwijderd wordt, kan de machine geen koffi e zetten. Als de machine niet goed werkt, volg dan eerst de instructies op pagina 28 t/m 32 (Meldingen en Storingen). Meestal kan het probleem daarmee opgelost worden. Zo niet, neem dan contact op met het servicecentrum.

3.2.3 De hoeveelheid koffi e per kopje veranderen

De machine is in de fabriek ingesteld om automatisch de volgende hoeveelheden koffi e af te geven:

- Kleine kop koffie 📁 Middelgrote kop koffi e 📁 Grote kop koffi e 📁

Om deze hoeveelheden te veranderen gaat u als volgt te werk:

Druk tenminste 8 seconden op de toets die bij de hoeveelheid hoort die u wilt 1, veranderen (☐, ☐ of ☐) tot het bericht PRG. HOEVEELHEID verschijnt.

1. Wanneer de koffie in de kop het gewenste niveau heeft bereikt, drukt u nogmaals op de toets om de nieuwe hoeveelheid in het geheugen op te slaan.

3 Gebruik

3.2.4 Koffi emolen afstellen

Als u na de eerste kopjes koffi e vindt dat de koffi e te snel of te langzaam (in druppels) doorloopt, kan de regelknop voor de maalgraad van de koffi ebonen worden bijgesteld (fi g. 11).

De regelknop voor de maalgraad mag alleen worden bij-gesteld wanneer de koffi emolen draait (dus alleen tijdens het koffi ezetten).

Door de regelknop één klik (éen nummer) naar rechts te draalen loopt de koffi e sneller door (zonder druppelen). Door één klik naar links te draalen loopt de koffi e langramer door, waardoor de koffi e er crémiger utziet. Deze aanpassingen worden pas duidelijk nadat er tenminste twee kopjes koffi e zijn gezet.

- Drasi de knop naar links voor een fijner gemalen koffie, een langzamere doorloop en meer crème. - Drasi de knop naar rechts voor een grover gemalen koffie en een snellere doorloop (geen druppels).

3.2.5 Espresso zetten met gemalen koffie (in plaats van koffiebonen)

Druk opV. om de functie 'gemalen koffi e' te selecteren. Hierdoor wordt de koffiemolantfunctie uitgeschakeld. De display geeft KLAAR VOOR GEBRUIK VOORGEMALEN weer.

Trek de machine naar buiten aan de speciale handgrepen 2 (fig. 12).

3 Gebruik

1. Til de middelste deksel op en doe een of twee maatschepjes gemalen koffe in de trechter (zie fi g. 13). Sluit de deksel, duw de machine terug en ga verder zoals beschreven in 3.2.1 op pagina 11 ('Koffe e zetten').

3.2.6 Aanwijzingen

• U kunt een of twee kopjes koffie tegelijk zetten door ☐, ☐ of ☐ slechts eenmaal of tweemaal (binnen drie seconden) in te drukken.
• Doe de gemaien koffie noort in de machine wanneer deze uitgeschakeld is, om te voorkomen dat de koffie binnen in de machine verspreid wordt.
• Doe nooit meer dan twee afgestreken maatschepjas koffie in de trechter, anders zal de machine ofwel geen koffie e zetten, of de gemalen koffie wordt verspreid in de machine en verontreinigt deze, of de koffie e loopt in druppels door en het bericht TE FIJN GEMALEN REGELEN MAALGRAAD EN DRUK OP OK verschijnt. Er komt een klein bestje water uit het stoompijje.
• Gebruik bij het doseren van de hoeveelheid koffie uitsluitend het bijgeleverde maatschepje.
• Gebruik alleen voorgemalen koffie voor espressomachines. Gebruik geen koffie-bonen, gevriesdroogde koffie e of andere stoffen die de machine zouden kunnen beschadigen.
• Wanneer de trechter geblokkeerd raakt door vocht in de machine of als er meer dan twee afgestreken maatschapjes met voorgemalen koffi e zijn gebruikt, gebruik dan een mes om de koffi e omlaag te duwen (fi g. 14). Verwijder en reinig vervolgens de zeitgroep en de machine zoals beschreven wordt in 4.1.1 en 4.1.2 op pagina 20, 21 en 22.

Wanneer de koffi e is doorgelopen en u wilt terugkeren naar het koffi ezetten met koffiebonen, deactiveer dan de functie 'gemalen koffie' door nogmaals op te drukken (de koffi emolen wordt weer ingeschakeld).

3.2.7 Heet water aftappen

Zorg er altijd voor dat de machine gereed is voor gebruik

Draai de melkopschuimer naar het midden van de machine en zet er een kopje onder (fi g. 15, stand 3).

Druk op. In de display verschijnt: HEET WATER DRUK OP OK.

Druk nogmaals op de toets (OK) voor heet water.

Er komt heet water uit de melkopschuimer in het kopje eronder. U mag niet meer 4, dan twee minuten achter elkaar heet water aftappen.

Om het doorlopen van heet water te stoppen drukt u nogmaals op 50 en zet u de melkopschuimer in de oorspronkelijke positie in het midden van de machine.

3.2.8 Cappuccino's maken (met de melkopschuimer)

Draai de melkopschuimer naar de butenkant van de machine en zet er een kopje 1. onder (zie fig. 15, stand 2).

Druk op de stoomtoets: In de display verschijnt STOOM DRUK OP OK.

1. Druk op OK voor stoom. Laat de stoom gemengd met water een paar seconden naar buiten komen, tot er alleen stoom wordt afgegeven.
2. Om de stoom te stoppen, drukt u nogmaals op de stoomtoets
3. Gooi de kop leeg en vul hem met ongeveer 100 ml melk voor elke cappuccino. Bij het kiezen van de kop moet u in gedachten houden dat de melk twee- of driemaal groter wordt in volume. We adviseren om alleen halfvolle melk op koelkasttemperatuur te gebruiken.

3 Gebruik

Dompel de melkopschuimer in de kop met melk, waarbij u 6 erop moet letten dat het streeepje op de melkopschuimer niet ondergedompeld wordt (aangegeven door de pijl in fi g. 16). Druk op de stoomtoetskapas op voor brandwonden) en op OK. Er komt stoom uit de melkopschuimer, waardoor de melk een romig, schuimig uiterlijk krijgt. Om een romiger schuim te krijgen, doopt u de melkopschuimer in de melk en draait u de kop langzaam vanaf de bodem omhoog (u mag niet meer dan 2 minuten achter elkaar stoom aftappen).

Zodra de gewenste hoeveelheid opgeschuimde melk is bereikt, stopt u de 7. stoomafgite door op de stoomtoets de drukken.

Zet de koffi e zoals hierboven beschreven is, in koppen die groot genoeg zijn en vul 8. ze met de eerder opgeschuimde melk. De cappuccino is nu klaar. Voeg suiker naar smaak toe en strooi indien gewenst wat cacaopoeder over het schuim.

Reinig de melkopschuimer onmiddellijk na gebruik. Ga als volgt te werk:

Laat gedurende een paar seconden een beetje stoom ontsnappen door op de 1, stoomtoets te drukken. Hierdoor wordt eventuele melk in het stoompijpje verwijderd.

Om een goede hygiene te garanderen en om te voorkomen dat er melk in het circuit komt, wordt geadviseerd om deze procedure telkens wanneer u cappuccino maakt uit te voeren.

Druk op de stoomtoets en op OK.

1. Wacht een paar minuten tot de melkopschuimer afgekoeld is. Houd de handgreep van het cappuccinopijpje met een hand stevig vast en draai de melkopschuimer zelf met de andere hand los, door hem naar rechts te draaien en hem omlaag eruit te trekken (fi g. 17).

3 Gebruik

Verwijder het mondstuk van het stoompijpje door het 4. omlaag te trekken (fi g. 18).

Was de melkopschuimer en het stoommondstuk zorgvuldig af in warm water.

Zorg ervoor dat de twee openingen in fig. 19 niet verstopt ó zijn. Reinig ze indien nodig met een pin.

Plaats het stoommondstuk terug door het krachtig omhoog in het stoompijpje te 7. draaien.

Plaats de melkopschuimer terug door deze omhoog te duwen en naar links te 8. draaien.

4 Onderhoud

4.1 Reiniging en onderhoud

①

Voordat u reinigingswerkzaamheden uitvoert, moet u de machine uitzetten met de aan-uittoets. On laten afkoelen. Dompel de espressomachine nooit onder in water. Het is een elektrisch apparaat. Gebruik geen oplosmiddelen of schuurmiddelen om de machine te reinigen. Een zachte, vochtige doek is voldoende. Reinig onderdelen nooit in de afwasmachine.

4.1.1 Espressomachine reinigen

Reinig het reservoir voor koffi edik (zoals beschreven op pag. 13) wanneer deze gelegd moet worden. Het waterreservoir moet cok regelmatig gereinigd worden. Het lekbakje is uitgerust met een niveau-indicator (rood) die het niveau van het water in de bak aangeelt. Wanneer de indicator zichtbaar begint te worden (een paar millimeter onder het plateau voor de kopjes), moet het lekbakje leeggemaakt en gereinigd worden. Controleer of de koffi e-uitloopopeningen niet verstopt zijn. Om ze vrij te maken krabt u de droge koffi eresten met een naald weg (fi g. 20).

4.1.2 De zetgroep reinigen

De zetgroep moet regelmatig gereinigd worden om te voorkomen dat er koffi eresten aankoeken, die storingen zouden kunnen veroorzaken. Ga als volgt te werk:

Schakel de machine uit door op de aan-uittoets① op het bedieningspaneel te drukken (zet de hoofd-aan-uitschakelaar aan de achterkant niet uit en trek de stekker niet uit het stopcontact) en wacht tot het display uitgaat. Open het servicedeurje (zie fi g. B op pagina 13).2:

1. Verwijder het lekbakje met het reservoir voor koffiedik (zie fig. 9 op pagina 13) en reinig deze.

Druk de twee rode vrijgaveknoppen op de zetgroep naar 4 elkaar toe (fi g. 21) en trek de zetgroep naar buiten.

4 Onderhoud

De zetgroep kan alleen verwijderd worden wanneer de machine uit staat (met de aan-uittoets ① Als u probeert de zetgroep te verwijderen terwijl de machine aan staat, kan dit ernstige schade veroorzaken.

Was de zetgroep onder stromend water af, zonder reinigingsmiddelen te gebruiken. Reinig de zetgroep nooit in de afwasmachine.

Reinig de binnenkant van de machine grondig. Om aange koekte koffi eresten te verwijderen van de binnenkant van de machine, krabt u ze los met een plastic of houten vork (fi g. 22).

Zuig de resten op met een stofzuiger (fig. 23).6.

Plaats de zetgroep (A) terug door deze op steun (B) en 7. pin (C) te schuiven. De pin moet in bodempijp (D) op de zetgroep gestaken zijn. Klik op het PUSH-symbol (E) tot de zetgroep volledig op zijn plaats is geklikt (f g. 24).

4 Onderhoud

1. Nadat u de klik gehoord heeft, moet u controleren of de rode knoppen naar buiten geklikt zijn. Het deurtje kan anders niet gesloten worden.

• De twee rode knoppen zijn goed naar buiten geklikt (GOED, fig. 25).

• De twee rode knoppen zijn niet naar buiten geklikt (VERKEERD, f. g. 26).

Aanwijzingen

Als de zetgroep niet goed geplaatst is (de twee rode knoppen zijn niet naar buiten geklikt), kan het servicedeurtje niet gesloten worden.

- Warneer het moeilijk is om de zetgroep te plaatsen, knijp deze dan in de juiste grootte door krachtig tegelijk op de bovenkant en de onderkant te drukken, zoals te zien is in fig. 27.

- Als het nog steeds moeilijk is om de zetgroep te plaatsen:

Laat de zetgroep buiten de machine liggen, plaats het lekbakje, sluit het servicedaurtje en schakel de machine uit en weer aan met de hoofd-aan-uitschakelaar op de achterzijde.

- Wacht tot alle lampjes uit gaan, open het deurtje, verwijder het lekbakje en plaats de zetgroep terug.

- Plaats het lekbakje (met het reservoir voor koffiedik) terug.

- Sluit het servicedeurje.

4 Onderhoud

4.2 Instellen en veranderen menu-items

De volgende menu-instellingen en functies kunnen door de gebruiker worden veranderd: Klok; •

Automatische starttijd; •

Ontkalking; •

Koffi etemperatuur; •

Tijd dat de machine ingeschakeld blijft; •

Waterhardheid;

Fabrieksinstellingen.

4.2.1 De klok instellen

Om de klok in te stellen gaat u als volgt te werk:

OK

1. Druk op MENU en druk vervolgens meerdere malen op NEXT tot er in de display KLOK verschijnt.

Druk op 2. CHANGE om de kick in te stellen (als u CHANGE ingedrukt houdt, verandert de tijd sne).

Druk op 3. OK om de waarde te bevestigen.

1. Druk op MENU om de programmeermodus te verlaten of op NEXT om andere items te veranderen

Warneer de machine in de stand-by stand staat, kunt u de tijd zien door op een van 5. de toetsen te drukken (oehalve de aan-uittoets).

4.2.2 Automatische starttijd instellen

Hiermee kunt u instellen wanneer de machine automatisch wordt ingeschakeld.

Zorg ervoor dat de klok op de machine is ingesteld zoals hierboven beschreven is.1.

1. Druk op MENU en druk vervolgens meerdere malen op NEXT tot er in de display STARTUUR verschijnt.

Druk op 3. CHANGE om de automatische starttijd in te stellen (als u CHANGE ingedrukt houdt, verandert de tijd snel).

Druk op 4. OK om de waarde te bevestigen.

1. Druk eenmaal op NEXT en in de display verschijnt het bericht: AUTOSTART NEE.

2. Druk op CHANGE om de functie te wijzigen (in de display verschijnt AUTOSTART JA).

Druk op 7. OK om de automatische start te activeren.

1. Druk op MENU om de programmeermodus te verlaten of op NEXT om andere items te veranderen.

4 Onderhoud

4.2.3 Ontkalken

Na verloop van tijd leicht het voordurende verwarmen van het water dat gebruikt wordt voor de koffi e tot kalkaanslag in de binnenste circuits van de machine. Wanneer de display het bericht ONTKALKEN A.U.B. weergeeft, moet u de ontkalkingscyclus uitvoeren.

Ga als volgt te werk:

Zorg ervoor dat de machine gereed is voor gebruik.1.

1. Druk op MENU en druk vervolgens meerdere malen op NEXT tot er in de display ONTKALKING NEE verschijnt.
2. Druk op CHANGE Het display geeft het volgende bericht weer: ONTKALKING JA Druk op 4. OK om het ontkalkingsprogramma te starten. In de display verschijnt: 5. ONTKALKINGSPRODUCT DRU
3. Giet nu eerst het waterreservoir leeg en giet er vervolgens een fles (125 ml) Nokalk Apparaten-Ontkalker plus 1 liter water in. Voor volgende ontkalkingsbehandelingen kunt u ontkalkingsproducten bestellen op www.hps.nl.

Zorg ervoor dat er geen spetters ontkalkingsmiddel op gevoelige oppervlakken zoals marmer, kalksteen of glazuur vallen.

1. Plaats een bak met een minimale inhoud van 1,5 liter onder de melkopschuimer (zie fig. 2 op pagina 9).
   B. Druk op OK. In de display verschijnt: APPARAAT IN ONTKALKING.
2. De ontkalkingsoplossing loopt uit de melkopschuimer en komt in de bak eronder terecht.
3. Het ontkalkingsprogramma voert automatisch een aantal spoelingen uit om kalkaanslag aan de binnenkant van de espressomachine te verwijderen.
4. Na ongeveer 30 minuten verschijnt het volgende bericht: SPOELING WATER VULLEN. De machine moet nu doorgespoeld worden om resten ontkalkingsoplossing in de machine te verwijderen.
5. Verwijder het waterreservoir, spoel het om en vul het met schoon water.
6. Plaats het reservoir weer terug. Op de machine verschijnt: SPOELING DRUK OP OK.
7. Maak de opvangbak (onder de melkopschuimer), die vol zit met vloeistof, leeg en zet hem terug onder de melkopschuimer. Druk op 15. OK. Er komt heet water uit de melkopschuimer en op de machine verschijnt: SPOELING.

4 Onderhoud

Warneer het waterreservoir leeg is, geeft de machine het volgende bericht weer; 16. EINDE SPOELFUNCTIE DRUK OP OK

Druk op 17. OK en vul het waterreservoir opnieuw met schoon water. Het ontkalkingsprogramma is nu beëindigd en de machine is nu weer gereed voor 18, het zetten van koffi e.

Wanneer de ontkalkingscyclus onderbroken wordt voordat de cyclus beeindigd is, blijft de machine het ontkalkingsbericht weergeven en moet het programma opnieuw van het begin af aan gestart worden.

Wanneer de machine niet regelmatig wordt ontkalkt, vervalt de garantie.

4.2.4 De koffi etemperatuur veranderen

Om de temperatuur van de koffi e te veranderen, gaat u als volgt te werk:

1. Druk op MENU en druk vervolgens meerdere malen op NEXT tot er in de display TEMPERATUUR MATIG verschijnt.
2. Druk op de toets CHANGE tot het display de gewenste koffietemperatuur weergeeft.
   Druk op 3. OK om de gekozen temperatuur te bevestigen.
3. Druk op MENU om de programmeermodus te verlaten of op NEXT om andere items te veranderen.

4.2.5 Moment van uitschakelen instellen

De machine is zo ingesteld dat deze na het laatst gezette kopje koffi e een uur ingeschakeld blijft en zich dan automatisch uitschakelt. Om het moment van uitschakelen te veranderen, gaat u als volgt te werk:

1. Druk op MENU en druk vervolgens meerdere malen op NEXT tot er in de display UITSCHAKELEN NA 1 UUR verschijnt. Stel met 2. CHANGE in na hoeveel tijd de machine automatisch uitgeschakeld moet worden.
   Druk op 3. OK om de instelling te bevestigen.
2. Druk op MENU om de programmeermodus te verlaten of op NEXT om andere items te veranderen.

4 Onderhoud

4.2.6 Instellen hardheid water

De machine geeft na verloop van gebruik op een vooraf ingestelde tijd de melding ONTKALKEN A.U.B. weer. Deze melding is afgestemd op water met de hoogst mogelijke harcheidsgraad. Deze vooraf ingestelde melding kan veranderd worden, zodat de machine niet zo vaak ontkalkt hoeft te worden. Daarvoor moet het daadwerkelijke kalkgehalte van het water ingesteld worden. Ga hiervoor als volgt te werk:

Neem de hardheidstest ("Total Hardness Test"), die u voor in de gebruiksaanwijzing 1 vindt, en houd deze een paar seconden onder water. Wacht vervolgens 30 seconden tot de kleur van de test verander en een aantal rode punten verschijnt. Het aantal rode punten op de test geeft de waterhardheid aan. Wanneer bijvoorbeeld op de test drie rode punten zijn verschenen, moet u waterhardheid 3 voor de machine instellen.

Indien u niet meer over een hardheidstest beschikt, kunt u de gegevens halen uit onderstaande tabel.

1. Druk op MENU en vervolgens meerdere malen op NEXT tot er in de display WATERHARDHEID 4 verschijnt.

Druk zo vaak op 3. CHANGE tot het getal overeenkomt met de in te stellen hardheid. Druk op 4. OK om de instelling te bevestigen. Daarmee is de machine zo geprogrammeerd dat de ontkalkingsmelding op basis van de daadwerkelijke waterhardheid verschijnt.

Informatie over de hardheid van het water in uw gemeente kunt u verkrijgen bij uw waterleidingbedrijf. In onderstaande tabel kunt u vinden welke waterhardheid u voor de machine moet instellen.

Duitse hardheid Franse hardheid Waterhardheid machine
0 - 6 dH 0 -11 fH 1
7 - 13 cH	12 - 17 fH	2
14 - 20 cH	18 - 36 fH	3
>21 dH	>37 fH	4

4 Onderhoud

4.2.7 Standaard instellingen terugzetten

Om de standaard instellingen terug te zetten gaat u als volgt te werk:

1. Druk op MENU en vervolgens meerdere malen op NEXT tot er in de display FABRIEKSWAARDEN NEE verschijnt.
2. Druk op CHANGE tot er in de display FABRIEKSWAARDEN JA verschijnt. Druk op 3. OK om de standaard instellingen terug te zetten.
3. Druk op MENU om de programmeermodus te verlaten of op NEXT om andere items te veranderen.

4.2.8 Taal veranderen

Wanneer u de taai van de meldingen in het display wilt veranderen, gaat u als volgt te werk:

1. Druk tenminste 5 seconden CHANGE in tot er in de display de melding DRUK OP OK VOOR NEDERLANDS verschijnt

Druk vervolgens minstens 3 seconden op 2. OK om dit te bevestigen

Wat moet ik doen als...

MELDING BETEKENIS OPLOSSING
WATER VULLEN Het waterreservoir is leeg of verkeerd geplaatst.Het reservoir is vuil of aangekoekt met kalk.		Vul het waterreservoir zoals beschreven op pag. 9 (fi g. 1) en zet het goed op zijn plaats.Spoel of ontkalk het reservoir.
TE FIJN GEMALEN REGELEN MAALGRAAD EN DRUK OP OK	De koffi e komt te langzaam naar buiten.De machine kan geen koffi e zetten.	Draai de regelknop voor de maalgraad een klik naar rechts (zie 3.2.4 op pag. 15)Druk op de OK toets.
KOFFIEDIKRESERVOIR LEGEN	Het reservoir met koffi edik is vol.	Maak het reservoir leeg en reinig deze zoals beschreven op pag. 13 en plaats hem terug.
KOFFIEDIK RESERVOIR PLAATSEN	Na het reinigen is het koffi edikreservoir niet teruggeplaatst.	Open het servicedeurtje en plaats het reservoir terug.
GEBRUIK GEMALEN KOFFIE	Hoewel de functie gemalen koffi e is geselecteerd, is geen gemalen koffi e in de trechter gedaan.	Voeg de gemalen koffi e toe zoals beschreven in 3.2.5 op pag. 15 en 16.
VULLEN RESERVOIR KOFFIEBONEN	De koffi ebonen zijn op.Als de koffi emolen zeer veel lawaai maakt, wordt deze mogelijk geblokkeerd door een steentje in de koffi ebonen.	Vul de koffi ebonenhouder.Neem contact op met een geautoriseerd service centrum.

5 Meldingen5 Meldingen

MELDING BETEKENIS OPLOSSING
ONTKALKEN A.U.B. Er zit kulk in de machine.	Voer de omkalkings-procedure uit zoals beschreven in 4.2.3 op pag. 24 en 25.
DRUK OP NEXT CHANGE Na reiniging is de zetgroep mogelijk niet teruggeplaatst.	Sluit het servicedeurtje en plaats de zetgroep buiten het apparaat. Volg de instructies die in de display verschijnen.
DEUR SLUITEN Het servicedeurtje is open. Sluit het servicedeurtje. Als dit niet lukt, is de zetgroep mogelijk niet op de juiste wijze geplaatst (zie 4.1.2 op pag. 20, 21 en 22).
PLAATSEN ZETGROEP Na reiniging is de zetgroep mogelijk niet teruggeplaatst.	Plaats de zetgroep (zie 4.1.2 op pag. 20, 21 en 22).
ALGEMEEN ALARM De machine is van binnen erg vuil.	Reinig de binnenkant van de machine, zoals beschreven in 4.1.1 op pag. 20. Neem contact op met de servicedienst als de melding blijft verschijnen.

6 Storingen6 Storingen

Storingstabel

Wanneer de machine niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het eeuvel eerst zelf als volgt te verhelpen. Bel de servicedienst indien onderstaande adviezen niet helpen.

SYMPTOOM MOGELIJKE QORZAAK OPLOSSING
De koffi e is niet heet. De kopjes zijn niet voor-verwarmd.De zetgroep is te koud.		Verwarm de kopjes door ze te spoelen met heel water (zie 3.2.2 op pag. 12 en 13: 'Tips voor warme koffi e').Verwarm de zetgroep door op dit de drukken voordat u koffi e zet (zie 3.2.2 op pag. 12 en 13: 'Tips voor warme koffi e').
De koffi e is niet crémig genceg.	De koffi e is te grof gemalen.Verkeerd type koffi e(bonen).	Draai de regelknop voor de maalgraad een klik naar links (zie 3.2.4 op pag. 15).Gebruik speciale koffi e voor espressomachines.
De koffi e komt te langzaam naar buiten.	De koffi e wordt te fi jn gemalen.	Draai de regelknop voor het malen een klik naar rechts (zie 3.2.4 op pag. 15).
De koffi e komt te snel naar buiten.	De koffi e wordt te grof gemalen.	Draai de regelknop voor de maalgraad een klik naar links (zie 3.2.4 op pag. 15)
De koffi e komt maar uit één van de uitloopopeningen.	De openingen zijn verstopt.	Haal de droge koffi eresten weg met een naald (zie 4.1.1 op pag. 20, fi g. 20).
Er komt geen stoorn uit de melkopschuimer als de stoorntoels wordt ingedrukt.	De openingen in de melkopschuimer en het stoommondstuk zijn verstopt.	Reinig de openingen in de melkopschuimer en het stoommondstuk (zie pag. 19, fi g. 19).

SYMPTOOM MOGELIJKE O	ORZAAK OPLOSSING
Wanneer de toets ☐, ☐ of ☐ordt ingedrukt geeft de machine alleen water.	De gemalen koffi e is mogelijk verstopt in de trechter.	Verwijder de gemalen koffi e in de trechter met bshulp van een mes (zie pag. 16, fi g. 14). Reinig vervolgens de zetgroep en de binnenkant van het apparaat (zie 4.1.2 op pag. 20, 21 en 22).
Wanneer de aan-uittoets ➊ wordt ingedrukt, gaat het apparaat niet aan.	De stekker zit niet in het stopcontact of de hoofdschakelaar aan de achterkant van de machine is niet ingeschakeld.	Controleer of de stekker in het stopcontact zit en de hoofdschakelaar op I staat.
De zetgroep kan niet verwijderd worden voor reiniging.	De machine staat aan. De zetgroep kan alleen verwijderd worden als het apparaat uit staat.	Zet de machine uit (met de aan-uittoets ➌) en verwijder de zetgroep (zie 4.1.2 op pag. 20, fi g. 20).BELANGRIJK: de zetgroep kan alleen verwijderd worden als het apparaat uit staat. Als u probeert de zetgroep te verwijderen terwijl het apparaat aan staat, kan dit ernstige schade veroorzaken.

6 Storingen

SYMPTOOM	MOGELIJKE OORZAAK	OPLOSSING
Er wordt gemalen koffi e gebruikt (geen bonen) en de machine geeft geen koffi e.	Er is teveel koffi e in de trechter gedaan.Er is niet op ▼ gedrukt en de machine heeft zowel de voorgemalen koffi e als de door de koffi emolen gemalen koffi e gebruikt.Er is gemalen koffi e toegevoegd terwijl de machine uit staat.	Verwijder de zetgroep en reinig de binnenkant van de machine (zie 4.1.1 en 4.1.2 op pag. 20, 21 en 22). Zet opnieuw koffi e met maximaal 2 afgestreken maat schepjes gemalen koffi e.Reinig de binnenkant van de machine (zie 4.1.1 op pag. 20). Zet opnieuw koffi e, maar druk eerst op de toets ▼ zoals beschreven in 3.2.5 op pag. 15.Verwijder de zetgroep en reinig de binnenkant van de machine (zie 4.1.1 en 4.1.2 op pag. 20, 21 en 22). Zet opnieuw koffi e, maar zet de machine eerst aan.
De koffi e komt niet uit de uitloopopeningen, maar langs het servicedeurtje naar buiten.	De uitloopopeningen zijn verstopt met droge koffi e.De beweegbare lade binnen het servicedeurtje is geblokkeerd en kan niet kantelen.	Open de openingen met een naald (zie 4.1.1 op pag. 20, f g. 20).Reinig de beweegbare lade grondig, vooral bij de scharnieren, zodat deze gemakkelijk kan kantelen.

7 Installatievoorschrift

7.1 Waar u op moet letten

Neem de espressomachine niet in gebruik wanneer deze niet compleet of • beschadigd is.

De installatie moet verricht worden door een vakkundig technicus in overeen-•stemming met de geldende plaatselijke voorschriften.

Houd verpakkingselementen (zoals plastic zakken en piepschuim) buiten het bereik van kinderen omdat deze gevaarlijk kunnen zijn.

Installeer de machine nooit in ruimtes waar de temperatuur 0 °C of lager kan worden • (de machine kan beschadigen wanneer het water bevriest).

Zorg ervoor dat het voltage in uw woning overeenkomt met het voltage dat • aangegeven is op het typesplaatje van het apparaat. Sluit de machine alleen aan op een goed geaard stopcontact met een minimale nominale stroom van 10 A. De fabrikant is niet aansprakelijk voor mogelijke ongelukken die veroorzaakt worden door het op een niet juiste manier aarden van de netvoeding.

Warneer het stopcontact niet past bij de stekker van de machine, laat het dan door • een gekwalif ceerde monteur vervangen door een geschikt stopcontact.

Het stopcontact moet na installatie bereikbaar blijven.

Gebruik geen meervoudige adapters of verlengkabels.

Het netsnoer van deze machine mag niet door de gebruiker worden vervangen, • omdat hier speciaal gereedschap voor nodig is. Wanneer het snoer beschadigd is of vervangen moet worden kunt u contact opnemen met de servicedienst.

Gebruik voor de elektrische aansluiting een kabel van het type HO5 W-V-F, zoals • aangegeven in onderstaande tabel:

Geleiders Aantal x afmeting
230 V → ↓ - 3 x	1.0 mm

- U dient het waterharcheidsniveau in uw woning zo snel mogelijk in te stellen via de instructies in 4.2.6 op pagina 26.

7 Installatievoorschrift

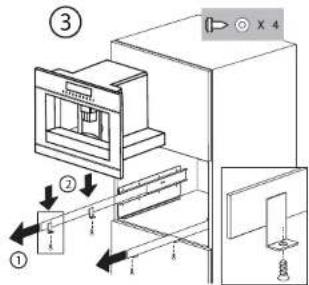

7.2 Inbouwen

Controleer of de minimale afstanden voor de juiste installatie van het apparaat aanwezig zijn. De espressomachine moet geïnstalleerd worden in een inbouwkast, die aan de muur bevestigd moet worden.

7 Installatievoorschrift

① 560 mm

②

X 16 X 2

8.1 Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoeggd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat, zoals deze espressomachine, voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materielen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Op het gegevensplaatje aan de zijkant van het toestel worden de totale aansluitwaarde, de vereiste spanning en de frequentie aangegeven.

Table des matières
