GEBRUIKSAANWIJZING Ultra KETTLER

Belangrijke instructies 7
Checklist (verpakkingsinhoud) 14
Meethulp voor schroefmaterial 16
Technische Kenmerken 16
Montageaanwijzing 18
Bedieningsinstruktie 38
Reserveonderdeeltekening en -liist .40

E

Indices

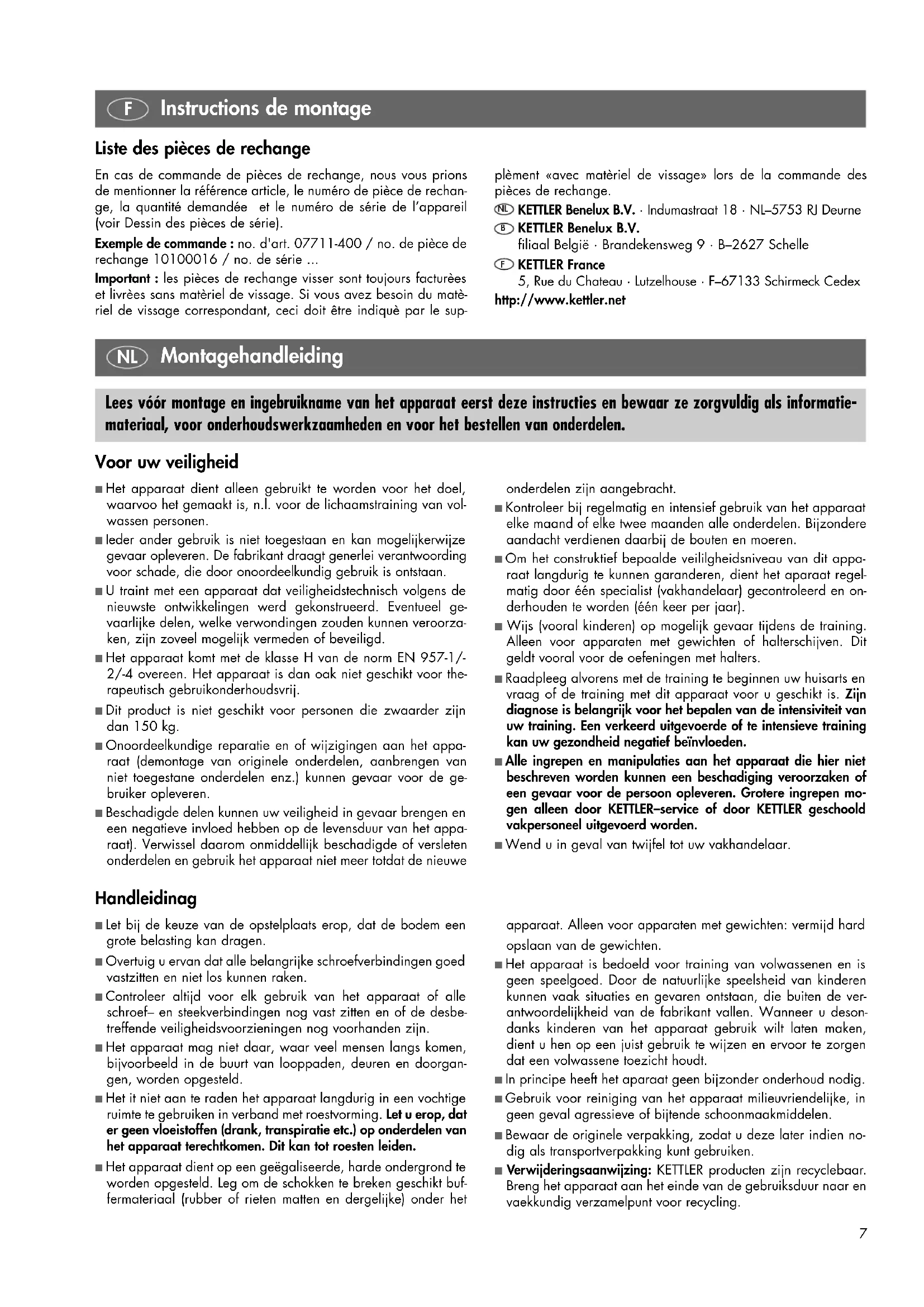

Lees Voor montage en ingebruikname van het apparaat eerst deze instructies enbewaar ze zorgvuldig als informatie material, voor onderhoudswerkzaamheden en voor het bestellen van onderdelen.

Voor uw veiligheid

Het apparaat dient alleen gebruikt te worden voor het doel, waarvoo het gemaakt is, n.l. voor de lichaamstraining van volwassen personen.
■ leder ander gebruik is Niet toegestaan en kan mogelijkkerwijze gevaar opleveren. De fabrikant draagt generlei verantwoording voor schade, die door onoordeelkundig gebruik is ontstaan.
U traint met een apparaat dat veiligheidstechnisch volgens de niewuste ontwikkelingen werden gekonstrueerd. Eventuel gevaarlijke delen, welke verwondingen zouden können veroorzaken, zich zoveel möglichk vermeden of beveiligd.
Het apparatusat kommt met de classe H van de norm EN 957-1/2/-4 overeen. Het apparatusat is dan oak nicht geschikt voor therapeutisch gebruikonderhoudsvrij.
- Dit product is nicht geschikt voor personen die zwaarder zijn dan 150kg .
Onoordeelkundige reparatie en of wijzigingen aan het apparaat (demontage van originele onderdelen, aanbrengen van Niet toegestane onderdelen enz.) kuren gevaar voor de gebruiker opleveren.
■ Beschadigde delen können uw veilighheid in gevaar brengen en een negatieve invloed hebben op de levensduur van het apparaat). Verwisseel waarom onmiddelijk beschadigde of versleten onderdelen en gebruik het apparaat Nieteer totdat de neuewe

Handleidinag

Let bij de keuze van de opstelplaats erop, dat de bodem een große belasting kan dragen.
- Overtuig u ervan dat alle belangrijke schroeferbindingen goed vastzitten en Niet los konnen raken.
■ Controller als tijd voor elk gebruik van het apparaat of alle schroef- en steeverbindingen nog vast zitten en of de desbe-treffende veiligheidsvoorzieningen nog voorhanden zich.
Het apparaat mag Niet waar, waar veel mensen langs komen, bijvoorbeeld in de buurt van looppaden, deuren en doorgan-gen, worden opgesteld.
Het it Niet aan te raden het apparaat langdurig in een vochtige ruimte te gebruiken in verband met roestvorming. Let u erop, dat er geen vloeistoffen (drank, transpiratie etc.) op onderdelen van het apparaatterechtkomen. Dit kan tot roesten leiden.
Het apparaat dient op een geegaliseerde, harde ondergrund te worden opgesteld. Leg om de schokken te breken geschikt buffermateriaal (rubber of rieten matten en dergelijk) onder het

onderdelen zich aangebracht.

■ Kontroleer bij regelmatig en intensief gebruik van het apparaat elke maand of elk tee maanden alle onderdelen. Bijzondere aandacht verdienen waar bij de bouteen en moeren.
- Om het constructiek bepaalde veiligheidsniveau van dit apparaat langdurig te kuren garanderen, dient het aparaat regelmatinig door een specialist (vakhandelaar) gecontroleerd en onderhoven te worden (een keer peraar).
Wijs (vooral kinderen) op mogelijk gevaarijdens de training. Alleen voor apparaten met gewichten of halterschijven. Dit geldt vooral voor de oefingen met halters.
Raadpleeg alvorens met de training te beginnen uw huisarts en vraag of de training met dit apparaat voor u geschikt is. Zijn diagnose is belangrijk voor het bepalen van de intensiteit van uw training. Een verkeerd uitgevoerde of te intensieve training kan uw gezondheid negatif beinvloeden.
Alle ingreten en manipulaties aan het apparaat die hier nicht beschreiben worden kuren een beschadiging veroorzaken of een gevaar voor de person opleveren. Grotere ingreten mo- gen alleen door KETTLER-service of door KETTLER geschoold vakpersoneel uitgevoerd worden.
Wend u in geval van twijfel tot uw vakhandelaar.

apparaat. Alleen voor apparaten met gewichten: vermijd hard opslaan van de gewichten.

Het apparaat is bedoeld voor training van volwassenen en is geen spellegood. Door de natuurlijke speelsheid van kinderen kuren vaak situatuies en bevaren ontstaan, die buiten de verantwoordelijkheid van de fabrikant vallen. Wanner u desondanks kinderen van het apparaat gebruik wilt lately makeen, dient u hen op een juist gebruik te wijzen en ervoor te zorgen dat een volwassene toezicht houdt.
In prince heeft het aparaat geen bijzonder onderhoud nodig.
- Gebruik voor reiniging van het apparaat milieuvriendelijkke, in geen geval agressieve of bijtende schoonmaakmiddelen.
Bewaar de originele verpakking, zodate later indien nodig als transportverpakking kunt gebruiken.
- Verwijderingsaanwijzing: KETTLER producten zijn recyclehaar. Breng het apparaat aan het einde van de gebruiksduur maar en vaakkundig verzamelpunt voor recycling.

Montagehandleiding

Het apparaat dient door een volwassene gemonteerd te worden. In geval van twijfel de hulp van een extra, technisch aangelegde personin inroepen.
■ Controller bij ontvangst of het apparaat kompleet is (zie checklijst) en of het toestel tijdens het transport Niet beschadigd is. Voor reklamatories geleieve u zich tot uw vakhandelaar te wenden.
Het voor een bepaalde handeling benodigde schroefmateriali a wordt in het bijbehorende kader afgebeeld. Gebruik het schroefmaterialiaal precies zoals aangegeven op de afbeeldingen. Het benodigde gereedschap vindt u in het bijgeleverde gereedschapzakje.
Let erop dat bij elk gebruik van gereedschap en bij handenarbeid er altiijd kans op blessure is. Werk waarom zorgvuldig en voorzichtig bij het monteren van het apparaat!
Zorg voor een gezarenvrijde werkomgeving, loat bijvoorbeeld geen gereedschap slingeren. Deponeer bijv. verpakkingsmateriaal zo, dat geen gezaren waaruit voort+kommen. Bij folies/plastic zakken bestaat verstikkingsgevaar!

Onderdelenlijst

Vermeld bij de onderdelenbestellingen a.u.b. het volledige arterikelnummer, het onderdeelnummer, het benodigde anteal en het seriennummer van het apparaat (zie Reserveonderdeeltekening).

Bestelvoorbeeld: artikelnr. 07711-400 / onderdeelnr. 10100016 / 2 stucks / serienummer......

Belangrijk: Vast te schroeven onderdelen worden in principe zonder schroefmaterialiaal berekend en geleverd. Indien er behoefte

Bekijk eerst rustig de tekeningen en monteer verwolgens het apparaat in de volgorde van de afbeeldingen. Op de afzonderlijke tekeningen worden het montageverloop met hoofdletters aangegeven c.q. worden er door middel van een verwijzing in de tekst op schriftelijk ueitleg geattendeerd.
Schroef eerst alle onderdelen losjes vast en controllerer of ze op de juist plek zitten. Draai de borgmoeren met de hand vast tot u werkstand voelt, cervolgens schroeft u ze met een sleutel gegen de werkstand in (klemborg) goed vast. Controleer na elkomeontage-stop of de schroefverbindingen goed vast zitten. Pas op: borgmoeren die weer los+zijn gegaan+zijn onbruiikbaar (de klemborg is vernield) en要去 door een neue verwangen worden.
■ Om productietechnische redenen behouden wij ons hetrecht voor sommige delen (bij-voorbeeld buisstappen) voor te monteren.
Bij aparaaten met koorden: let erop, dat alle korden goed bevestigd zich. Dit geldt vooral voor de latissimusstangen.

aan dit schroefmaterial bestaat, dan kan dit door de toevoeging met schroefmaterial" bij de bestelling worden vermeld.

KETTLER Benelux B.V. · Indumastaat 18 · NL-5753 RJ Deurne
B KETTLER Benelux B.V.

filial Belgie·Brandekensweg 9-B-2627 Schelle http://www.kettler.net

GB Measuring help for screw connections
F Gabarit pour système de serrage
NL Meethulp voor schroefmaterialiaal

1. Latissimusinrichting
2. Station voor butterfly en bankdrukken
3. Beencycler
   4.Roeistation
4. Beenpress
5. Beenhef/Dipstation

Bovenstaande positiennummers Niet gebruiken voor onderdeelbestellingen.

Belastbaarheid van de afzonderlijke trainingsstations:

	Leveringstoestand(80kg gewichten)	Opgebouwd(100kg gewchten)
Beencurler	80 kg 100 kg
Station voor butterfly en bankdrukken	80 kg 100 kg
Latissimusinrichting	80 kg 100 kg
Roeistation	80 kg 100 kg
Beenpress (verhoogde gewichts-belasting door overbrenng)	130 kg 160 kg

Maximaal lichaamsgewicht: 150kg

Characteristicas techniques
