Kamerthermostaat Bedieningsaanwijzing blz. 58 - 68 Montagevoorschriften blz. 69 - 75

Termostato de ambiente Instrucciones de uso网页 76-86 Instrucciones de instalacion pagina 87-93

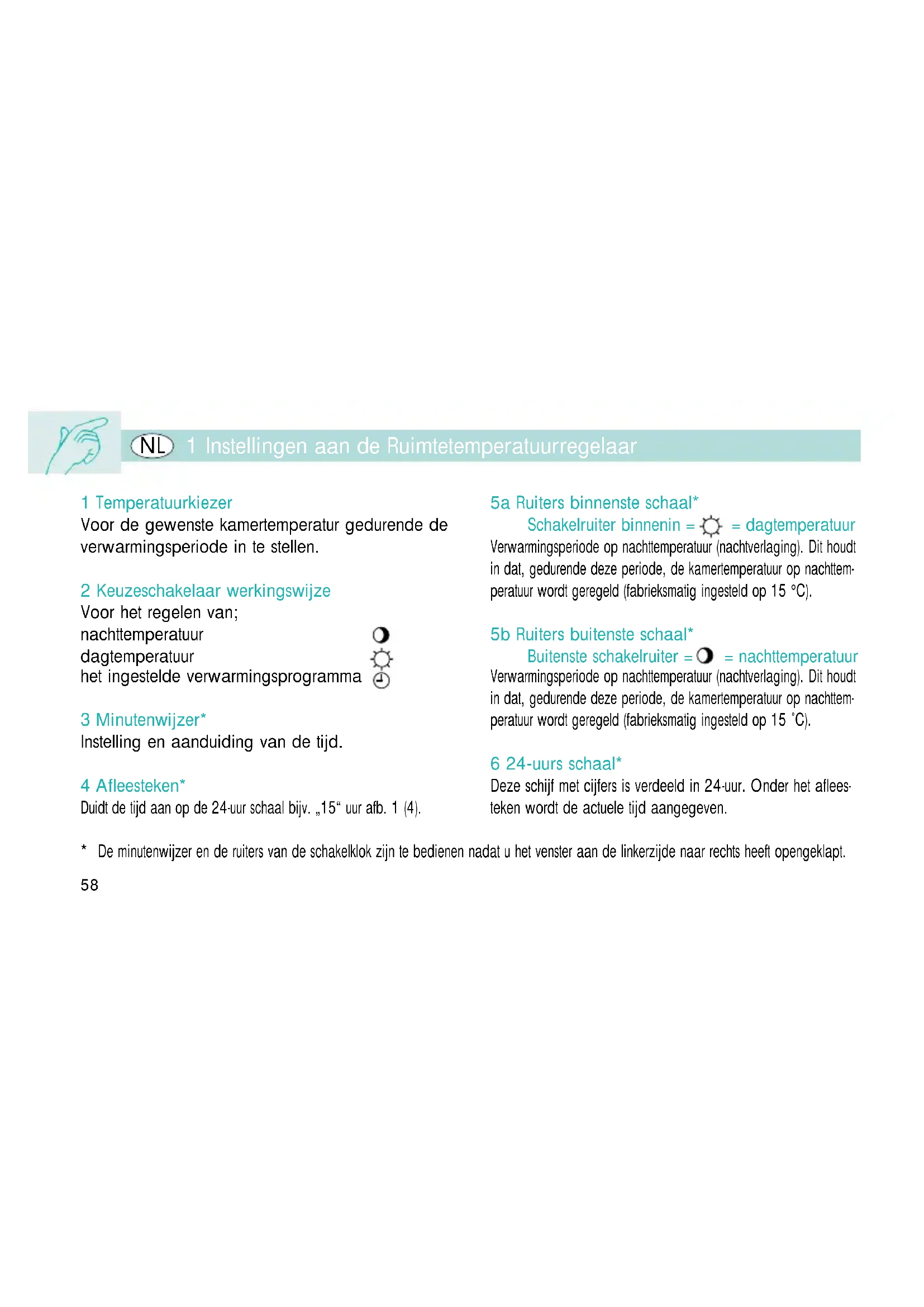

1 Instellingen aan de Ruimteteperatuurregelaar

1 Temperatuurkiezer

Voor de gewenste kamertemperatur gedurende verwarmingsperiode in te stellen.

2 Keuzeschakelaar werkingswijze

Voor het regelen van;

nachttemperatuur

dagtemperatuur

het ingestelde verwarmingsprogramma

3 Minutenwijzer*

Instelling en aanduiding van deijd.

4 Afleesteken*

Duidt de tijd aan op de 24-ur schaal bijv.15" uur afb.1 (4).

5a Ruiters binnenste schaal*

Schakelruiter binnenin = dagtemperatuur Verwarmingsperiode op nachtemperatuur (nachtverlaging). Dit houdt in dat, gedurende dezeperiode, de kamertemperatuur op nachtemperatuur worden geregeld (fabrieksmalig ingesteld op 15^ ).

5b Ruiters buitenste schaal*

Buitenste schakelruiter = = nachttemperatuur Verwarmingsperiode op nachtemperatuur (nachtverlaging). Dit houdt in dat, gedurende deze期内e, de kamertemperatuur op nachtemperatuur worden geregeld (fabrieksmatig ingesteld op 15 °C).

6 24-uurs schaal*

Deze schijf met cijfers is verdeld in 24-uer. Onder het afleesteken worden de actuèleijd aangegeven.

Inhoud NL

1 Instellingen aan de Ruimtetemperatuurregelaar 58
2 Mogelikheden tot energiabesparing 60
3 Instellingen aan de Ruimtetemperatuurregelaar 61
4 Schakelklok instellen 62
5 Ruimteteperatuar instellen 63
6 Verwarmtijden programmeren 64
7 Speciale functies 66
8 Voorlooptemperatuur, Veiligheidsaanwijzing 67
9 Inbouwbereik 68
10 Ruimtetelemperatuurregelaar monteren 69
11 Ruimtetemperatuurregelaar aansluiten 70
12 Inbedrijfname 71
13 Technische gegevens 75

NL

2 Mogelikheden tot energiaesparing

TIP

Ruimtelemperatuur begrenzen

Stelt u de ruimtetermuatuur zo hoog in, dat het voor uw behaaglijkheidsgevoel precies genoeg is, elke graad die u hoger instelt betekend een energieverspilling van ongeveer 6% .

TIP

Het verlagen van de kamertemperatuur

Gedurende uw nachtrust of afwezigheid, kunt u de kamertemperatuur verlagen.

TIP

Vervroegen van de nachtverlaging

Vervoegd u de tijden van de nachtverlaging zoveel möglichk. Het gebouw houdt de warmte zodanig vast dat de ruimtetemperatuur geleidelijk daalt.

TIP

Kort, maar krachtig ventileren

Gedurende de verwarmingsperioden dient u de ramen allente openen om te ventileren, echter Niet om de temperatuur teregelen. Een volledige ventilatie gedurende een korteijd isefficienter, en bespaartmeer energia, dan langdurig openstaande ramen. Indien u tijdens het ventileren de keuzeschakelaar (2) op O schakelt voorkomt u het onnodig in bedrijfgaan van uw verwarming.

TIP

Kamerthermostat op een vrij wandopppervlak

Om de kamerthermostaat ongehinder de circulerende lucht in de kamer te latent meten, raden wij u aan om uw kamerthermostaat Niet acheer meubels en/ of gordijnen te plaatsen.

TIP

U dient alle radiatorkranen in de kamer waar uw kamthermostaat geinstalleerd is, steeds volledig geopend te honden.

3 Instellingen aan de Ruimtetelemperatuurregelaar NL

3.1 Hetkiezen van de werkingswijze

Met de keuzeschakelaar (afb. 1.2) kut u uw cv-installatie maar uw persoonlijke wensen lately functioneren.

Afhangelijk van de opwarmtijd van uw woning en de buitentemperatuur, za na een bepaaldeijd de door u gewenste kamertemperatuur bereikt worden.

In stand, wordt de kamertemperatuur - zonder beinvloeding van de schakelklok - op de ingestelde dagtemperatuur gehonden (afb. 1.1).

In stand Ovordt de kamertemperatuur - zonder beinvloeding van de schakelklok - op de nachtemperatuur gehonden (fabrieksinstelling 15^ ).

In positie, wordt de kamertemperatuur automatisch volgens het ingestelde verwarmingsprogramma geregeld (zie hoofdstuk 5).

NL

4 Schakelklok instellen

4.1 Schakelklok instellen

De ruimtetelemperatuurregelaar VRT-QZA heeft een dag-verwarmprogramma met een schakelklok, waarvan de 24-uren-schaal (6) eénmaal per dag draait.

Aan de wijzers van de klok leest u de aktueleijd af (zoals gewoonlijk). Het > (pijlte) (4) duidt de hijd aan, bijv. 15 ur. Houdt u alstublieft in de gaten dat de schakelklok een schijf heeft met een 24-uren-schaal (6): in de namiddag om 15.00uur要去 de pijl (4) op ,15" staan en nicht op ,3".

4.2 Tijd instellen

Klapt u het zichvenster van de schakelklok aan de linker kant maar rechts open. Draait u de minu-tenaanwijzer (3) in klokrichting totdat de pijl (4) bij de correcteijd staat bijv. 15^ .

Voorbeeld: u schakelt de klok s'middags om 15.00 eer aan. Draai de minutenwijzer in klokrichting totdat de pijl (4) voor bij de „15" staat.

Wijst de pijl (4) „3" aan, zo stelt u de klok 12(uur verder in. De precise tijd stelt u met de minutwijzer Zoals gewoonlijk in.

5 Ruimtetelemperatuur instellen NL

5.1 Dagtemperatuur kiezen

De kamertemperatuur die u tijdens uw verblijf in de woonruimte net voldoende vindt, stelt u in met de temperatuurkiezer (1, afb. 1). Elke graad hoger geeft een onnodig extra verbruik aan energia van ca. 6% . Uw kamerthermostaat regelt de dagtemperatuur gedurende die verwarmings-perioden, zoals deze met de schakelruiters (afb. 1, 5a) ingesteld zichn (ruiters zich op de binnenste schaal gedrukt).

Advies: Stelt u de dagtemperatuur (afb. 1.1) tessen 18^ en 20^ in. Uw installmenter kan de temperatuurkiezer dusdanig instellen dat deinstelling met de aanduiding op uw thermometer overeenkomt.

5.2 Nachttemperatuur (nachtverlaging)

De kamertemperatuur worden automatisch,ijdens de perioden:tussen de verwarmingsperioden, op een lagere waarde gehonden. Hiermee daalt uw gasverbruik.Fabrieksmatig is hiervoor een temperatuur van 15^ gekozen.Op uw verzoek kan uw installateur een andere waarde instellen.

NL

6 Verwarmtijden programmeren

6.1 Aanduiding van de verwarmingsperiode

De verwarmingsperiode voor de dagtemperatuur herkent u aan de, op de binnenrand gedrukte schakelruiters (5a), en door het ontbreken.

De期内e van nachtverlaging (fabrieksmatig op 15^ ingesteld) herkent u aan de, op de buitenrand gedrukte schakelruiters (5b).

6.2 Basisprogramma

Nadat u de actuèle hijd en dagtemperatuur heeft ingesteld, wordt de temperatuur in uw woning al door uw kamerthermostaat volgens een doordacht verwarmingsprogramma geregeld; verwarmingsperiode

met dagtemperatuur

6.00....22.00 aur

met nachtemperatuur

22.00.... 6.00 ur

6.3 Verwarmingsperiode instellen

De optimale verwarmingsperioden bepaalt u geheel zich op basis van de leefgewoonten van uw gezin.

6 Verwarmtijdenprogrammeren NL

Vanaf de door u gekozen schakelpunten za de temperatuur veranderen.

Afhankelijk van uw woning, uw cv-installatie, alsmede de wisselende buitentemperaturen - verstrijk daarna een bepaaldeijd, voordat de ingesteldetemperatureur bereikt is. Stelt u zich vast in hoeverre u de schakelpunten moet verplaatsen.

Advies: Als eerste stap

Inschakelpunt een uur vooruit stellen.

Uitschakelpunt een urr vooruit stellen.

Voor de verwarmingsperioden met dagtemperatuur drukt u de schakelruiters (5a) op de binnenrand..

Voor de nachtverlagingsperioden drukt u de schakelruiters (5b) op de buitenrand.

6.4 Het instellen

U klapt het venster maar rechts open. U stelt de schakelruiters (afb. 1.5a) en (afb. 1.5b) als volgt in:

NL 7 Speciale functies

7.1 Gebruik tijdens het weekeinde, of feest (je)

Indien tijdens een weekeinde of een feest (je) de nachtverlaging tijdelijk uitgeschakeld moet worden, dan kunt u de voorkeuzeschakelaar (afb. 1.2) op standdraaien. Wilt u het eerder gekozen programma weer in werkung latent treden dan zet u de voorkeuzeschakelaar (afb. 1.2) waar terug op stand 日

7.2 Zomerbedrijf

Stelt u de bedrijfssoortschakelaar (2) op in. Daarmee worden de verwarming constant op nachttemperatuur geregeld.

als u de Niet in gebruk zijnde kamers gegen vorst wilt beveilig- gen, draait u de voorkeuzeschakelaar (afb. 1.2) op en stelt u de dagtemperatuur (afb. 1.1) op 5^ in.

7.4 Bedrijf en Netuitval

In verband met het milieu bevat deze klok geen accu. Deschakelklok van uw ruimtemperatuurregelaar blijft bij hetuitvallen van het net staan, maar de ingegeven programma'sblijven bewaard. Na het terugkeren van de netspanning loopthet verwarmprogramma automatisch verder. Dearend moet gecorrigeerd worden. Met de minutewijzer (3) de aktuele tijdinstellen, zoals in hoofdstuk 4 beschreiben staat.

8 Voorlooptemperatuur, Veiligheidsaanwijzing NL

Instelling aan de Vaillant gaswandketel

Het wordt geadviseerd om de aanvoertemperatuur als volgt in te stellen:

Voor lage temperatuur cv-installations tot max. 75^ :stand 7.

Voor cv-installations, welke voor 90^ uitgerekend zich:stand 9.

NL

9 Inbouwbereik

9.1 Toepassingsmogelijkheden

De kamerthermostat vRT-QZA kan probleemoos op alle Vaillant gaswandketels VC... of VCW... met 24 V-aansluiting (klemmenstrook 7, 8, 9, Fig. 4) aangesloten worden. Informatie kurz u in de Vaillant documentation:vinden. De montage-ptaat kurz u toepassen bij verranging van oudere typen Vaillant kamerthermostaten of thermostat van.Deze merken.

Montage-afmetingen 48 - 60× 66 - 65mm .De kamerthermostat vRT-QZA is bij aflevering als aan/uit thermostat geschakeld.De installmentur kan dit omschakenaar een proportioneel regeling, zoals is beschreiben in hoofdstuk 12.2.1. Hiervoor is geen verandering van de elektrische aansluiting vereist.

9.2 Pompekeuzeschakelaar

Door aansluiting van de thermostat VRT-QZA is de stand „I" op de Vaillant gaswandketels nicht meer möglichk. Als de pomp toch op deze functie worden ingesteld, dan zal de pomp automatisch "continue" blijven draaien. Zet u de pompkeuzeschakelaar op „S" of „II".

10 Ruimtetelemperatuurregelaar monteren

NL

10.1 Montageplaats

Om op een juiste wijze te kunnen functioneren dient de kamerthermostaat op een hiervoor geschikte plaats te worden gemonteerd. De beste montageplaats is meestal de binnenmuur van een woonkamer op ca. 1,5 meter hoogte. Om de circulerende lucht in de ruimte te kunnen meten dient de kamerthermostaat Niet acheer meubels en/ of gordijnen gemonteerd te worden. Dit houdt tevens in dat de kamerthermostaat zo gemonteerd worden dat deze nicht beinvloedt worden door in de tocht van een deur of raam, of door warmtebronnen (zoals een radiator schoorsteen, television of zonnestralen) geplaatst kan worden. In de ruimte waar de kamerthermostaat is aangebracht dienen de radiatorkranen steeds volledig geopend te zich.

10.2 Montagevolgorde

De elektrische bedrading maar de gaswandketel dient aangebracht teijken voordat de montageplaat gemonteerd wordt. De montage worden als volgt uitgevoerd:

Door een schroevendraier in de bevestigingsnokken te steken worden de kamerthermostaat (7, afb. 2) losgenomen van de montageplaat.
Vervolgens dienen twee gaten (6 mm Ø) geboard te worden t.b.v. de twee meegeleverde pluggen (10, afb. 2).
Montageplaat m.b.v. de meegeleverde schroeven op de muur bevestigen.

10.3 Voorschriften

De montage en de elektrische aansluiting mag alleen uitgevoerd worden door een vakbekwaam erkend installmenter.
De voorschriften van de VDE要去en gehanteerd worden.
Controleert u, of de verwarming uitgeschakeld is.

NL 11 Ruimtetelemperatuurregelaar aansluiten

11.1 Aansluitmögelijkheden

De kamerthermostaat VRT-QZA mag uitsluitend op de laagspanningsklemmen 7, 8, 9 van de Vaillant gaswand-ketel aangesloten worden. Een erkend installeur dient deze werkzaamheden UIT te voeren.

Alvorens met de aansluiting van de elektrische bedrading te beginnen, dient de hoofdschalekaar van de Vaillant gaswandketel op „0“ gezet te worden.

11.2 Bedrading

De aansluitkabel worden door de uitsparing (afb. 3.11) gevoerd.

De aansluiting op de klemmen 7, 8, 9 van een Vaillant gaswandketel VC of VCW dient volgens afb. 4 uitgevoerd te worden.

11.3 Bedrijfsgereed maken

Na aansluiting van de bedrading op de klemmenstrook (afb. 4.12) dient de kamerthermostaat zodanig op de montageplaat geplaatst te worden, dat de steekcontacten (12b; afb. 5) in de contacten (afb. 3.12a) gesloten worden. De kamerthermostaat op de montageplaat vastklikken.

Hierna de hoofdschakelaar van de Vaillant gaswandketel op „1“ schaken.

12 Inbedrijfsname NL

12.1 Inbedrijfstelling

Een erkend installerateur (welke ook verantwoordelijk is voor de cv-installatie) dient de inbedrijfstelling - na installereren van dethermostat samen met de cv-installatie, - alsmede de instelling volgens de wensen van de toekomstige gebruiker uit te voeren.

De als volgt te noemen maatregelen Nadere dienen hierbij in ache genomen te worden: informatie:

Energiebesparing Hoofdstuk 1
Instelmogelijkheden	Hoofdstuk
Instelling schakelklok Hoofdstuk 3
Verwarmingsperioden programmeren	Hoofdstuk 5
Functietest Hoofdstuk 6
Aanvoertemperatuur instellen	Hoofdstuk 7

12.2 Instelmogelijkheden

Alvorens instellingen gewijzigd worden:

Dient de hoofdschakelaar van de Vaillant gaswandketel op stand "0" gezet te worden. Nadat dethermostat van de montageplaat verwijderd is, kan de installmenter op dechterzijde de als volgt te noemen instellenen wijzigen.

12.2.1 Aan/uit/ proportioneel regeling

Bij aflevering staat de VRT-QZA op aan/uit regeling geschaken. Deze regeling is te adviseren als het vermogen van de Vaillant gaswandketel duidelijk boven de berekende warmtebehoefte ligt (bijvoorbeeld indien een groter vermogen voor de warmwatervoorzieening vereist worden).

NL 12 Inbedrijfsname

Hierbij staat de omschakelaar (14, afb. 5) op stand „Z".

In installaties waar bij het geleverde verwarmingsvermogen overeenkomt met de warmtebehoefte is het raadzaam om de schakelaar op proportioneel-stand ^ te zetten. Deze handeling is uit te voeren met een balpen of stift.

12.2.2Nachttemperatuur veränderen

Bij aflevering is de nachttemperatuur op 15^ ingesteld. M.b.v. de potentiometer (afb. 5.15) kan deze op een door de gebruiker gewenste waarde ingesteld worden.

12.2.3 Temperatuuraanwijzing calibreren

De Vaillant ruimtemperatuurregelaar is vanaf de fabriek ingesteld. Als de ruimtemperatuurregelaar Niet op de juiste plaats gemontleerd is, kan het voorkomen dat de ruimtemperatuur (thermometeraanduiding) hoger is als de door u ingestelde waarde.

Voorbeeld: U heeft een temperatuur van +20^ ingesteld, uw thermometer geeft na eenijdje een temperatuur aan van +22^ - de ruimtemperatuur is stabel.

Aanwijzing! Geopende deuren en ramen evenals zonnestra- len mogen de ruimtetemperaturregelaar Niet beinvloeden.

De temperatuurkiezer (1) kan aan de LAST gemeten temperatuur aangepast worden.

12 Inbedrijfsname NL

Ter aanpassing

apparaat openen, zie hoofdstuk 11.2 (fig. 2)
temperatuurkiezer (1) ingesteld op bijv. 20^ vasthoden.

Schijf van de temperatuurkiezer (17) verwijderen, en om 2^ (op 18 °C) instellen.

Schijf van de dagtemperatuurkiezer terugplaatsen,
zie temperatuurschaal (21)

De temperatuurregelaar is aan uw individuele ruimteverhouding aangepast.

12.2.4 Instelbereik begrenzen

In afb. 7 worden als voorbeeld het instelbereik voor de dagtemperatuur van 15^ maar 20^ begrensd. De temperatuirkiezer (afb. 6.1) instellen op de maximale gewenste waarde afb. 7: 20^ . De ruiter (20, afb. 7) optillen en voor de aanslagstift (18, afb. 7) waar indrukken.

De temperatuurkiezer (1, afb. 6) op de minimale gewenste waarde instellen afb. 7: 15^ . De ruiter (19) optillen en voor de aanslagstift (18, afb. 7) waar indrukken.

Het met de temperatuurkiezer (1) in te stellen temperatuurbereik is nu begrensd van 15^ tot 20^ .

Let op!

De met de rode streep gemarkeerde ruiter mag nicht versteld worden. Deze dient als calibratiepunt om de fabrieksmatig ingestelde temperatuur wee in te konnen stellen.

NL 12 Inbedrijfsname

12.2.5 Temperatuurinstelling fixeren

Bij afb. 8 wordt als voorbeeld de temperatuurinstelling op 20^ vastgezet. Hiertoe dient de temperatuur op de gewenste waarde (20^) ingesteld te worden (6, afb. 1). De ruiters 19/20 oplichten en aan beiden zijden naast de aanslagslift (18) in de calibratieschijf (17)plaaten. Nu is de temperatuurkiezer (1, afb. 1) op de gewenste waarde (20^) vastgezet. De thermostat要去 naiedere genoemde instelling weeop de montageplaat gemonteerd worden. Dit staat beschreiben in hoofdstuk 9.2. Tevens moet de hoofdschakelaar van de Vaillant gaswandketel op stand "I" gezet te worden.

Na elk van deze instellenen

De ruimtemperatuurregelaar op de montageplaat plaatsen, Zoals in hoofdstuk 11.3 beschreiben staat, en de hoofdschakelaar van het thermoblok op stand ^ zetten.

CE

Met het CE-kenteken worden vastgelegd, dat de VRC in verbinding met Vaillant verwarmapparaten die vastgelegde vorderingen van de laagvoltagerichtlijnen (richtlijnen 73/23/CEE van de raad) en de geteste bouwmonsters overkomt. Tevens komt het met de oostenrijkse veriligheidsvorderingen overeen.

Voor schade die door het in acht nemen van deze gebruiksaanwijzing, in het bijzonder fouitieve aansluiting of mechanische beschadiging onstaat, nemen wij geen verantwoordelijkheid.
