BEDIENUNGSANLEITUNG VRTQZA15 VAILLANT

Raumtemperaturregler mit TagesHeizprogramm

Raumtemperaturregler Bedienungsanleitung Seite 4 - 14 Montageanleitung Seite 15 - 21

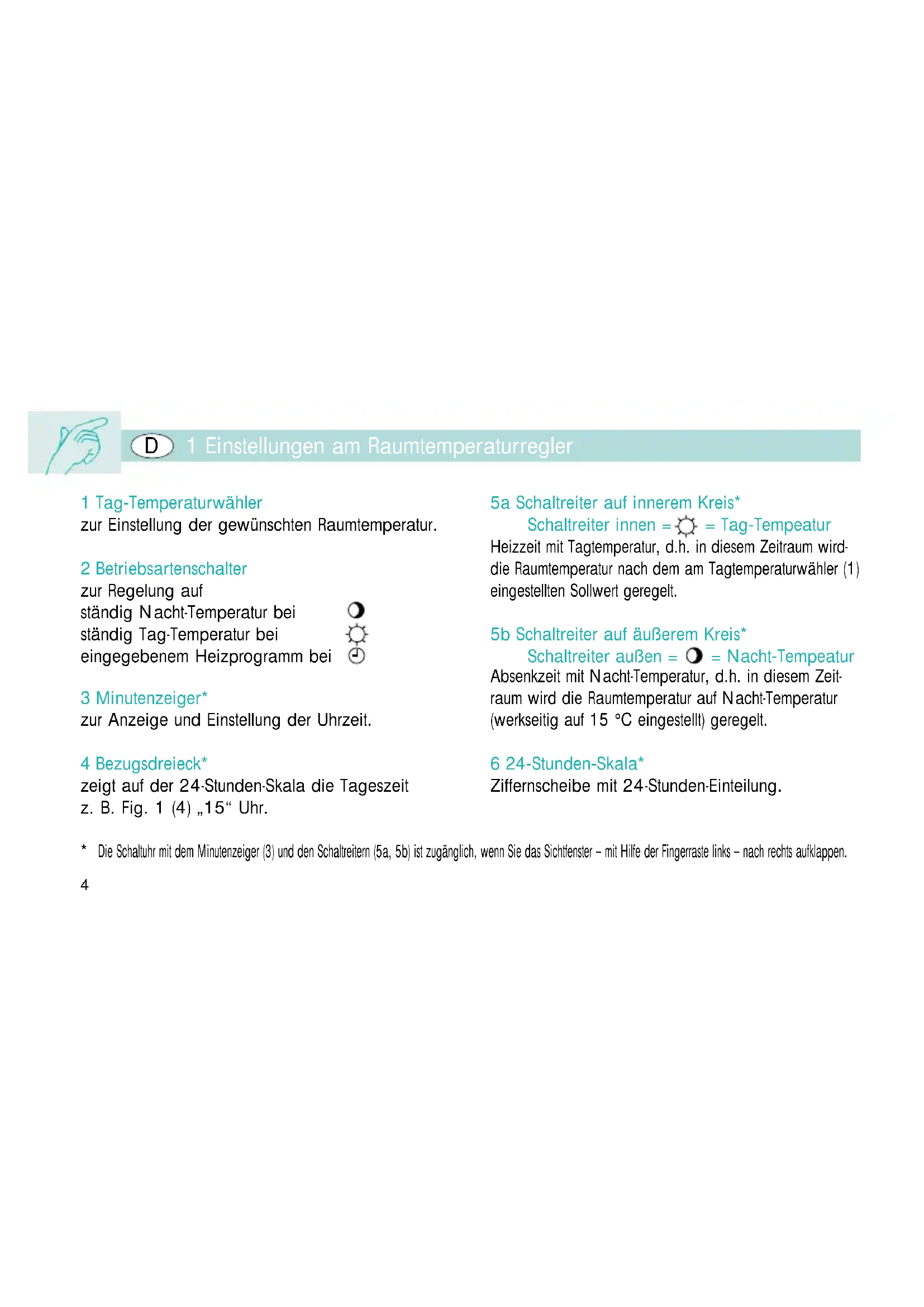

D 1 Einstellungen am Raumtemperaturregler

1 Tag-Temperaturwahler

zur Einstellung der gewünschten Raumtemperatur.

2 Betriebsartenschalter

zur Regelung auf

ständig Nacht-Temperatur bei

ständig Tag-Temperatur bei

eingegebenem Heizprogramm bei

3 Minutenzeiger*

zur Anzeige und Einstellung der Uhrzeit.

4 Bezugsdreieck*

zeigt auf der 24-Stunden-Skala die Tageszeit

z.B.Fig.14)15"Uhr.

5a Schaltreiter auf innerem Kreis\*

Schaltreiterinnen = Tag-Tempeatur

Heizzeit mit Tagtemperatur, d.h. in dieser Zeitraum wird die Raumtemperatur nach dem am Tagtemperaturwahler (1) eingestellt den Sollwert geregelt.

5b Schalteiter auf auBem Kreis\*

Schaltreiter außen = O = Nacht-Tempeatur

Absenkzeit mit Nacht-Temperatur, d.h. in diesen Zeitraum wird die Raumtemperatur auf Nacht-Temperatur (werkseitig auf 15^ eingestellt) geregelt.

6 24-Stunden-Skala*

Ziffernscheibe mit 24-Stunden-Einteilung.

Inhalt D

1 Einstellungen am Raumtemperaturregler 4
2 So konnen Sie Energie sparen 6
3 Raumtemperaturregler einstellen 7
4 Schaltuhr einstellen 8
5 Raumtemperaturen einstellen 9
6 Heizzeiten programmieren 10
7 Sonderfunktionen 12
8 Vorlauftemperatur 13
9 Einsatzbereich 14
10 Baumtemperaturregler montieren 15
11 Raumtemperaturregler anschieben 16
12 Inbetriebnahme 17
13 Technische Daten 21

D

2 So können Sie Energie sparen

TIP

Raumtemperatur begrenzen

Stellen Sie die Raumtemperatur nur so hoch ein, daß es für Ihr Behaglichkeitsempfinden gerade ausreicht. Jedes Grad darüber hinaus bedeutet einen unnötigen Energieverbrauch von etwa 6% .

TIP

Raumtemperatur absenken

Senken Sie die Raumtemperatur für die Zeiten ihrer Nachtruhe und Abwesenheit ab.

TIP

Absenkzeiten ausdehnene

Dehnen Sie die Zeiten mit abgesenkter Raumtemperatur möglichstweit aus.Die Wärmetragheit Ihres Gebäudes Iät die Raumtemperatur nur allmählich absinken.

TIP

Lüften kurz aber kraftig

Öffnen Sie während der Heizperiode das Fenster nur zum Lüften und nicht zur Temperaturregelung. Eine kurze Stößluftung ist wreakungsvoller und energiesparender als lange offenstehende Kippfenster. Stellen Sie während des Lüften den Betriebsartenschalter (2) auf O; damit vermeiden Sie eineunnötige Hezungseinschaltung.

TIP

Raumtemperaturregler freihalten

Verdecken Sie ihren Raumtemperaturregler nicht durch Möbel, Vorhange oder andere Gegenstände, damit er ungehindert die zirkulierende Raumluft erfassen kann.

TIP

Heizkörpersentile voll öffnen

Lassen Sie in dem Zimmer, in dem sich Ihr Raumtemperaturregler befindet, stets alle Heizkörperventile voll geöffnet.

3 Raumtemperaturregler einstellen

D

3.1 Betriebsart wahlen

Mit dem Betriebsartenschalter Fig. 1 (2) können Sie die Betriebsweise ihrer Heizungsanlage ihren persönlichen Bedürfnissen anpassen.

Nach einer von ihrer Gebäude und der Ausbentemperatur bestimmen Zeit stellt sich allmählich die gewünschte Raumtemperatur ein.

In Stellung wird die Raumtemperatur ständig - ohne Berücksichtigung der Schaltuhr - nach dem am Tag-Temperaturwahler (1) eingestellten Wert geregelt.

In Stellung wird die Raumtemperatur ständig - ohne Berücksichtigung der Schaltuhr - nach der Nacht-Temperatur (werkseitig auf 15 °C eingestellt) geregelt.

In Stellung wird die Raumtemperatur selbstätig entspruchend dem nach Kap. 5 eingegebenen Heizzeiten geregelt.

4 Schaltuhr einstellen

4.1 Schaltuhr einstellen

Der Raumtemperaturregler VRT-QZA hat ein Tagesheizprogramm mit einer Schaltuhr, deren 24-Stunden-Skala (6) sich einmal am Tag dreht.

An den Uhrzeigern lesen Sie die aktuelle Uhrzeit – wie gewohnt – ab. Das Bezugsdreieck (4) zeigt auf die Tageszeit, z.B. 15 Uhr.itte beachten Sie, daß die Schaltuhr eine Ziffernscheibe mit 24-Stunden-Skala (6) hat: nachmittags um 15 Uhr muß das Bezugsdreieck auf "15" nicht auf "3"因为他们.

4.2 Uhrzeit einstellen

Klappen Sie das Sichtfenster der Schaltuhr an der linken Fingerraste nach rechts auf. Drehen Sie den Minutenzeiger (3) im Uhrzeigersinn bis das Bezugsdreieck (4) bei der korrekten Uhrzeit, z. B. "15" steht.

Beisiel: Sie stellen am Nachmittag die Schaltuhr um 15:00 ein. Drehen Sie den Minutenzeiger im Uhrzeigersinn bis das Bezugsdreieck (4) über der "15" steht.

Weist das Bezugsdreieck auf die "3", so stellen Sie die Schaltuhr 12 Stunden weiter. Die genaue Uhrzeit stellen Sie am Minutenzeiger - wie gewohnt - ein.

5 Raumtemperaturen einstellen

D

5.1 Tag-Temperatur einstellen

Am Tag-Temperaturwahler Fig. 1 (1) stellen Sie die Raumtemperatur nur so hoch ein, daß es für Ihr Behaglichkeitsempfinden gerade ausreicht. Jedes Grad mehr ergibt einenunnöigen Mehrverbrauch an Heizenergie von etwa 6%

Mit dieser Tag-Temperatur regelt Ihr Raumtemperaturregler dann während der Heizzeiten, für die die Schaltreiter (5a) auf den inneren Kreis gedrückt sind.

Empfehlung: Stellen Sie den Tag-Temperaturwahler zunachst zwischen 18 ... 20 °C ein. Den Tag-Temperaturwahler kann Ihr Fachhandwerksbetrieb so nachjustieren, daß seine Stellung mit der Anzeige Ihr's Raumthermometers übereinstimmt.

5.2 Nacht-Temperatur-Einstellung

Zwischen den Heizzeiten senkt Ihr Raumtemperaturregler VRT-QZA die Raumtemperatur selbstätig ab, dadurch wird Heizenergie gespart. Werkseitig ist diese „Nacht-Temperatur" auf 15 °C eingestellt.

Ihr Fachhandwerksbetrieb kann diese Nacht-Temperatur auf einen von Ihnen gewünschten Sollwert verändern.

D 6 Heizzeiten programmieren

6.1 Heizzeitendarstellung

Die Heizzeiten mit der am Tag-Temperaturwahler (1) eingestellen Tag-Temperatur erkennen Sie an den auf dem inneren Kreis gedrückten Schaltreitern (5a).

Die Absenkzeiten mit der Nacht-Temperatur -werkseitig auf 15 ^ C voreingestellt -erkennen Sie an den auf dem außeren Kreis gedrückten Schaltreitern (5b).

6.2 Werkseitiges Grundprogramm

Nachdem Sie die Uhrzeit und Tag-Temperatur eingestellt haben, führt Ihr Raumtemperaturregler bereits ein sinnvolles Heizprogramm durch:

Heizzeit mit Tag-Temperatur 6:00 ... 22:00 Uhr, Heizzeit mit Nacht-Temperatur 15 °C 22:00 ... 6:00 Uhr.

6.3 Heizzeiten eingeben

Ermitteln Sie den optimalen Heizrythmus entsprechend den Gewohnheiten ihrer Familie. Bei den von Ihnen gewählten Schaltpunkten beginnnt der Wechsel auf eine andere Temperatur.

6 Heizzeiten programmieren

D

Danach verstreicht eine - von ihrer Haus, ihrer Heizungsanlage sowie den wechselnden AuBentemperaturen - abhängige Zeit, bis die eingestellte Raumtemperatur erreicht ist.

Probieren Sie deshalb aus, wieweit Sie die Schaltpunkte vorziehen müssen.

Empfehlung zunachst:

Einschaltzeitpunkt: 1 Stunde vorziehen,

Ausschaltzeitpunkt: 1 Stunde vorziehen.

Für die Heizzeiten mit Tag-Temperatur drücken Sie die Schaltreiter (5a) auf den inneren Kreis.

Für die Absenkzeiten mit Nacht-Temperatur drücken Sie die Schaltreiter (5b) auf den äußerten Kreis.

6.4 Durchführung der Einstellung

Klappen Sie das Sichtfenster an der linken Finger-raste nach rechts auf. Stellen Sie die Schaltreiter (5a) und (5b) folgendermaBen ein:

D

7 Sonderfunktionen

7.1 Wochenend- oder Party-Betrieb

Soll, z. B. am Wochenende oder für eine Party, die Absenkzeit vorübergehend aufgehoben werden, so drehren Sie den Betriebsartenschalter (2) auf Stellung Soll das gewählte Heizprogramm wieder wirksam werden, stellen Sie den Betriebsartenschalter auf Stellung zu ruck.

7.2 Sommerbetrieb

Stellen Sie den Betriebsartenschalter (2) auf Stellung O. Damit wird die Heizungsanlage ständig auf Nach- Temperatur geregelt.

7.3 Frostschutz

Wollen Sie leerstehende Räume lediglich vor Frost schützen, so drehen Sie den Betriebsartenschalter (2) auf und stellen den Temperaturwähler (1) auf 5 °C darüber.

7.4 Betrieb und Netzausfall

Aus Umweltschutzgründen befindet sich in dieser Raumthermostat kein Akku. Die Schaltuhr Ihr's Raumtemperaturreglers bleibt bei Netzausfall stehen. Das eingegebene Programm bleibt jedoch erhalten. Nach Wiederkehr der Netzspannung lauft das Heizprogramm automatisch weiter. Die Uhrzeit muß entsprechend korrigiert werden. Mit dem Minutenzeiger (3) die aktuelle Tageszeit einstellen, wie in Kap. 4 beschrieben.

8 Vorlauftemperatur D

Einstellung am Vaillant Thermoblock

Stellen Sie den Vorlauftemperaturregler an Ihr hem Vaillant Thermoblock entsprechend nachstehender Empfehlung ein:

Bei Heizungsanlagen im Niedertemperaturbereich mit Vorlauftemperaturen bis max. 75^ : Stellung 7.

Bei Heizungsanlagen mit Vorlauftemperaturen bis max. 90^ : Stellung 9.

D 9 Einsatzbereich

9.1 Einsatzmöglichkeiten

Der Raumtemperaturregler VRT-QZA lätt sich problemos an alle Vaillant Thermoblocks VC... bzw. VCW... mit 15...24 V-Reglereingang (Klemmen 7, 8, 9, Fig. 3, 4 S. 115) anschließen. Ausführliche Informationen enthalten die Vaillant Planungsunterlagen. Die Montageplatte lätt sich auf die vorhenden Anschüsse eines Vaillant Raumtemperaturreglers früherer Bauart anschließen, aber auch anstelle eines Raumtemperaturreglers anderer Hersteller mit thisem Befestigungsmaß 48...60 x 60...65 mm. Der Raumtemperaturregler VRT-QZA ist werkseitig als Zweipunktregler eingestellt. Er kann vom Fachhandwerksbetrieb auf analoge (stetige) Regelung umge

stellt werden, wie in Kap. 12.2.1 beschreiben. Hierfür ist keine Änderung des elektrischen Anschlusses erforderlich.

9.2 Pumpenschaltung

Die Betriebsart, "weiterlaufende Pumpe" beim Thermoblock ist nach Anschluß des Raumtemperatur-reglers VRT-QZA nicht mehr möglich. Wir die Pumpe auf diese Betriebsart eingestellt, so ergibt sich aus Funktionstechnischen Gründen automatisch die Betriebsart, "durchlaufende Pumpe". Stellen Sie den Pumpen-Betriebsartenschalter auf „s“ oder „II".

10 Raumtemperaturregler montieren

D

10.1 Montageort

Der Raumtemperaturregler ist an einem für seine Funktion geeigneten Ort anzubringen. Der günstige Montageort ist meistens im Hauptwohnraum an einer Innend in 1,5 m Höhe. Dort soll der Raumtemperaturregler die zirkulierende Raumluft – ungehindert von Möbeln, Vorhängen oder sonstigen Gegenständen – erfassen können. Der Anbringungsort soll so gewählt werden, daß weder die Zugluft von Tur oder Fenster noch Wärmequellen wie Heizkörper, Kaminwand Fernsehgerät oder Sonnenstrahlen den Raumtemperaturregler direkt beeinflussen können. Im Zimmer, in dem der Raumtemperaturregler angebracht ist, müssen alle Heizkörperventile stets voll geöffnet sein.

10.2 Montagefolge

Die elektrischen Leitungen zum Thermoblock werden zwickmäßiger-weise schon vor Anbringen des Raumtemperaturregler-Oberteils verlegt. Die Befestigung wird folgendermaßen vorgenommen:

Das Raumtemperaturregler-Oberteil Fig. 2 (7), S. 113 mit einem Schraubendreher in den Haltenocken (8) von der Montageplatte (9) abnehmer.

Zwei Befestigungsbohrungen mit 6 mm entspruchend

Fig. 2 (10) anbringen und die mitgelieferten Dubel einsetzen.

Montageplatte mit den beiden mitgelieferten Schrauben an der Wand befestigen.

10.3 Vorschriften

Die Montage und der elektrische Anschlußarf nur von einem anerkannten Fachhandwerksbetrieb vorgenommen werden.
Die Vorschriften des VDE sowie des örtlichen Versorgungsunternehmens sind zu beachten.
Stellen Sie sicher, daß das Heizgerät ausgeschaltet ist.

11 Raumtemperaturregler anschließen

11.1 Anschluß am Thermoblock

Der Raumtemperaturregler VRT-QZA darf nur an die Kleinspannungsklemmen 7, 8, 9 auf der Klemmleiste Fig. 4 (13) eines Vaillant Thermoblocks angeschlossen werden.

Der elektrische Anschluß muß von einem anerkannten Fachhandwerksbetrieb vorgenommen werden. Vor Beginn des Elektro-Anschlusses ist der Hauptschalter des Thermoblocks auf „0" zu stellen.

11.2 Verdrahtung

Das Anschlußkabel wird durch die Kabeldurchführung Fig. 3 (11) geführt.

Die Anschlußverdraught an die Kleinspannungsklemmen 7, 8, 9 auf der Klemmleiste (13) eines Vaillant Thermoblock VC... bzw. VCW... ist entsprechend Fig. 4 vorzunehmen.

11.3 Betriebsbereitschaft herstellen

Nach Anschluß an die Klemmleiste Fig. 3, 4 (12, 13) den Raumtemperaturregler auf die Montageplatte so aufsetzen, daß die Steckmesser Fig. 5 (12b) in die Kontakte Fig. 3 (12a) gesteckt werden und einrasten.

Den Hauptschalter des Thermoblocks auf ^ stellen.

12 Inbetriebnahme

D

12.1 Erstinbetriebnahme

Die erstige Inbetriebnahme des Raumtemperaturreglers gemeinsam mit der Heizungsanlage sowie die erstige Eingabe entsprechend den Wünschen des Benutzers soll vom anerkannten Fachhandwerksbetrieb vorgenommen werden.

Dabei sind folgende Nähere Maßnahmen durchzuführen: Hinweise:

Energiesparmöglichkeiten Kap. 2
Betriebsart festlegen Kap. 3
Uhr einstellen Kap. 4
Heizzeiten eingeben Kap. 6
Sonderfunktionen prufen Kap. 7
Vorlauftemperatur einstellen Kap. 8

12.2 Einstelloptionen Für alle Einstelloptionen beachten:

Hauptschalter des Thermoblocks auf „0“ stellen. Dann sind nach Abnahme der Montageplatte entspr. Fig. 2 auf der Rückseite des Raumtemperaturreglers folgende Umstellungen durch den Fachhandwerksbetrieb möglich:

12.2.1 Zweipunkt-/ Analog(Stetig)-Regelung

Werkseitig regelt der VRT-QZA im Zweipunktbetrieb. These Regelung ist erforderlich, wenn die Leistung des Thermoblocks, z. B. um eine größere Warmwasserleitung zu erzielen, deutlich über dem errechneten Wärmebedarf liegt.

12 Inbetriebnahme

Dabei steht der Zweipunkt-/ Analog-Umschalter Fig. 5 (14) auf „Z".

In Anlagen, bei denen die Heizleistung dem errechneten Wärmebedarf genau angepaßt ist, empfehl't sich die Umschaltung auf Analog (Stetig)-Regelung. Dazu wird der Zweipunkt/ Analog Umschalter (14) auf „A" geschoben.

12.2.2 Nacht-Temperatur verändern (Fig. 5)

Werkseitig ist die Nacht-Temperatur auf 15^ eingestellt. Sie kann am Nacht-Temperatur-Potentiometer Fig. 5 (15) auf einen vom Kunden gewünschten Wert eingestellt werden.

12.2.3 Temperaturwahler Eintellwert an Raumtemperatur anpassen (Fig. 6, S. 119)

Der Vaillant Raumtemperaturregler ist werkseitig justiert. Falls der Raumtemperaturregler nicht an der optimalen Stelle montiert wurde, kann es sein, daß die Raumtemperatur (Thermometeranzeige) higher ist als der von Ihnen eingestellte Wert.

Beispiel: Sie haben am Gerät die Temperatur auf 20 °C eingestellt. Ihr Thermometer zeigt nach einer gewissen Zeit 22 °C an - die Raumtemperatur ist stabil.

Hinweis! Offene Turen und Fenster sowie direkte Sonneneinstrallung dürfen den Raumtemperaturregler nicht beeinfussen.

Der Tag-Temperaturwahler (1) kann der tatsächlichen Raumtemperatur angepaßt werden.

12 Inbetriebnahme

D

Zur Anpassung

Gerat Offnen, siehe Kapitel 10.2 (Fig. 2)
Tag-Temperaturwahler (1) eingestellt auf z. B. 20 °C festhalten.

Temperaturwahlerscheibe (17) Herausziehen, und um 2^ auf 18^ einstehen.

Tag-Temperaturwahlerscheibe wieder hineindrücken, siehe Temperaturskala (21)

Der Temperaturregler ist ihren individuellen Raumverhältnissen angepaßt.

12.2.4 Einstellbereich begrenzen

In Fig. 7 wird als Beispiel auf den Bereich 15^ bis 20^ für Tag-Temperatur begrenzt. Tag-Temperaturwahler (1) auf den oberen Wert des gewünschten Einstellbereiches, in Fig. 7: 20^ , drehen. Die Begrenzungsfeder (20) anheiten und oberhalb des Begrenzungstiftes (18) einrasten, der Einstellbereich ist nun nach oben begrenzt

Tag-Temperaturwahler (1) auf den unteren Wert, in Fig. 7: 15^ , drehen. Begrenzungsfeder (19) anheben und unterhalb des Begrenzungsstiftes (18) einrasten, nun ist der Einstellbereich auch nach unten begrenzt, in Fig. 7 also 15^ .

12 Inbetriebnahme

12.2.5 Tag-Temperatureinstellung fixieren

In Fig. 8 wird als Beispiel die Temperatureinstellung auf 20^ fixiert. Dazu den Knopf des Tag-Temperaturwählers Fig. 8 (1) auf den Wert einstellen, auf den die Raumtemperatur fixiert werden soll, z. B. auf 20^ . Die Begrenzungsfedern (19, 20) anheben und oberhalb sowie unterhalb des Begrenzungstiftes (18) in die Tagtemperaturwählerscheibe (17) einrasten, danach ist der Tag-Temperaturwähler auf den eingestillten Wert fixiert.

Nach jeder dieser Einstellungen

den Raumtemperaturregler auf die Montageplatte aufsetzen, wie in Kap. 11.3 beschrieben, und den Hauptschalter des Thermoblocks auf „I" stellen.

CE

Mit der CE-Kennzeichnung wird dokumentiert, daß der VRC in Verbindung mit Vaillant Heizgeräten die grundlegenden Anforderungen der Niederspannungsrichtlinie (Richtlinie 73/23/EWGdes Rates)und dem geprüften Baumuster entspricht. Ebenso entspricht er den Bestimmungen der österreichischen Sicherheitsverordnung.

Für Schaden die durch Nichtbeachtung dieser Anleitung, insbesondere durch Fehlverdrahtungen oder Mechanische Beschädigungen entstehen, übernehmen wir keine Haftung.

13 Technische Daten D

Geratotyp

Art.-Nr.

Betriebsspannung vom VC bzw. VCW

Stromaufnahme

Temperatur-Einstellbereich Tag-Temperatur

Nacht-Temperatur

mögliche Heizzeiten

Proportionalbereich

Schaltdifferenz

Abmessungen: Breite/ Höhe/ Tiefe

Gewicht

Anschlußleitungen

Schutzart

Schutzklasse

Betriebstemperatur

Zul. Lagertemperatur

VRT-QZA

9147

15...24 V

10 mA

5...30°C

5...20°C

4 pro Stunde

2K

1K

148 mm/ 85 mm/ 29 mm

ca. 200 g

3 × 1,5 ~mm^2

IP 30

III

+5...+40°C

-20...+50°C
