BEDIENUNGSANLEITUNG VRT PZA VAILLANT
Raumtemperaturregler mit Wochen-Heizprogramm
Inhalt mit Informationen über
Kap.
1 Energiesparmöglichkeiten
2 Betriebsart, Programmierung
3 Uhreinstellung
4 Raumtemperaturen einstellen
5 Heizzeiten programmieren
6 Sonderfunktionen
7 Vorlauftemperatur
Raumtemperaturbegrenzung, Lüftung, Luftzirkulation
Betriebsart einstellen, allgemeine Programmierhinweise
Uhrzeit ablesen, Wochentag und Uhrzeit einstellen
Tagtemperatur und Nachttemperatur ansehen oder einstellen
Grundprogramm, Heizzeiten anschauen und eingeben
Party-Funktion, Frostschutz, Netzausfall
Einstellung am Vaillant Thermoblock
Bedienungsanleitung
Montageanleitung
8 Montage
9 Elektro-Anschluß
10 Inbetriebnahme
11 Technische Daten
Einsatzbereich, Montagefolge
Anschluß am Thermoblock
Erstinbetriebnahme, Zweipunkt-/Analog-Regelung, 12-h/24-h-Anzeige
Anschluß, Schaltleistungen, Schaltdifferenz
Fig. Abbildungen
Abbildungen
Übersicht S. 3, Bedienung S. 112...119, Montage S. 120...127

Bedienung - Operating - Emploi - Bediening - Servizio - So - Hoja resúmen de instrucciones

VRT 99/1

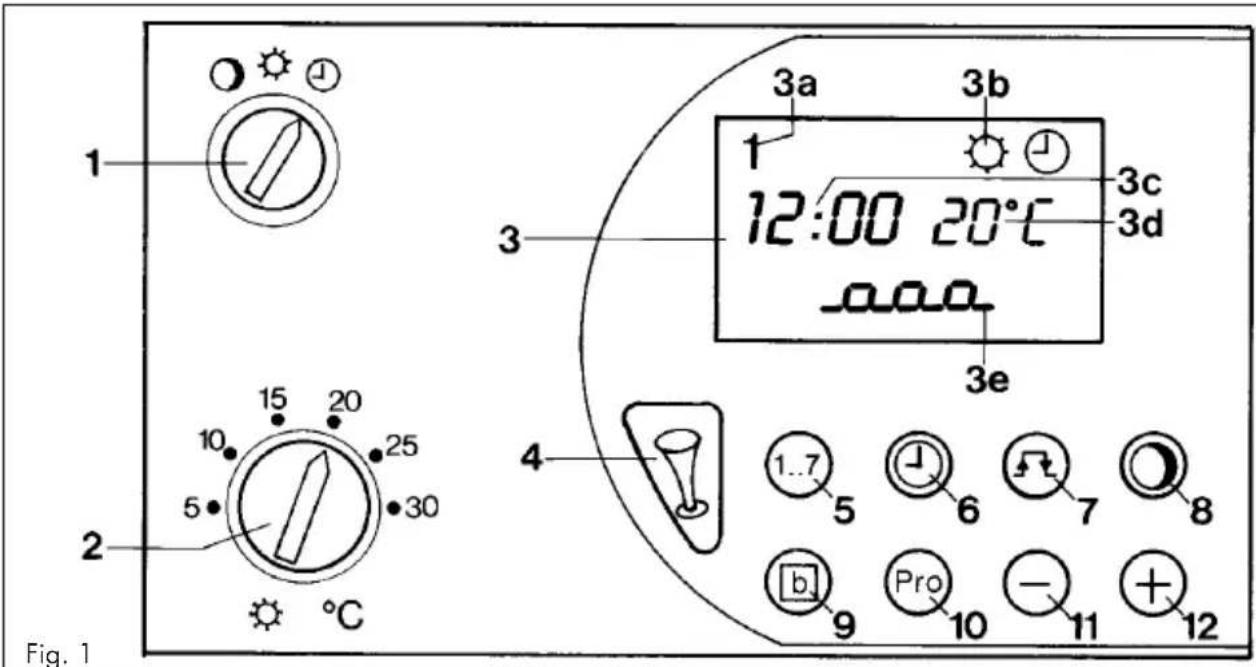

A Bedienungsanleitung (Fig. 1, S. 3)
1 Betriebsartenschalter
zur Regelung auf ständig Nachttemperatur bei ständig Tagtemperatur bei eingegebenem Heizprogramm bei
2 Tagtemperaturwähler
zur Einstellung der zur Heizzeit gewünschten Raumtemperatur.
3 Display
mit Anzeige von Wochentag (3a), Betriebsart (3b), Uhrzeit (3c), Raumtemperatur (3d), Heizzeiten (3e)
4 Party-Taste
zur Regelung auf Tagtemperatur während der nächsten Absenkzeit
5 Wochentag-Taste 1..7
zur Eingabe des Wochentages
6 Uhrzeit-Taste
zur Eingabe der aktuellen Zeit und der Schaltzeiten
7 Schaltpunkt-Taste ∠
zum Anschauen und Programmieren der Heiz- und Absenkzeiten
8 Nachttemperatur-Taste
zum Anschauen und Programmieren der Nachttemperatur
9 Block-Taste b
zum gleichzeitigen Programmieren mehrerer Wochentage bzw. Kopieren eines Tagesheizprogrammes
10 Programmier-Taste Pro
zur Programmierung der durch die Tasten 5...9 eingegebenen Funktionen
11 Einstell-Taste -
zur Verkleinerung des eingestellten Wertes
12 Einstell-Taste +
zur Vergrößerung des eingestellten Wertes
Inhalt - contents - nomenclature - inhoud - contenuto

A Bedienungsanleitung Seiten 4...15
B Montageanleitung Seiten 16...21

A Bedienungsanleitung - 1 Energiesparmöglichkeiten
1.1 Raumtemperatur begrenzen
Begrenzen Sie die Raumtemperatur auf den Wert, der für Ihr Behaglichkeitsempfinden gerade ausreicht. Jedes Grad darüber hinaus bedeutet einen unnötigen Energieverbrauch von etwa 6%.
1.2 Raumtemperatur absenken
Senken Sie die Raumtemperatur für die Zeiten Ihrer Nachtruhe und Abwesenheit ab.
1.3 Absenkzeiten ausdehnen
Die Heizung soll eine Stunde vor dem Zeitpunkt einschalten, ab dem Sie die Wärme benötigen. Die Heizung soll mindestens eine Stunde vor dem Zeitpunkt abschalten, bis zu dem Sie es warm haben wollen. Die Wärmeträgheit Ihres Gebäudes läßt die Raumtemperatur nur allmählich absinken.
1.4 Lüften kurz aber kräftig
Offnen Sie während der Heizperiode das Fenster nur zum Lüften und nicht zur Temperaturregelung. Eine kurze Stoßlüftung ist wirkungsvoller und energiesparender als lange offenstehende Kippfenster. Stellen Sie während des Lüftens den Betriebsartenschalter (1) auf O, damit vermeiden Sie eine unnötige Heizungs-einschaltung.
1.5 Raumtemperaturregler freihalten
Verdecken Sie Ihren Raumtemperaturregler nicht durch Möbel, Vorhänge oder andere Gegenstände, damit er ungehindert die zirkulierende Raumluft erfassen kann.
1.6 Heizkörperventile voll öffnen
Lassen Sie in dem Zimmer, in dem sich Ihr Raum- temperaturregler befindet, stets alle Heizkörperventile voll geöffnet.
A Bedienungsanleitung - 2 Betriebsart, Programmierung (Fig. 1, 2)
2.1 Betriebsart einstellen
Mit dem Betriebsartenschalter (Fig. 2.1) können Sie die Betriebsweise Ihrer Heizungsanlage Ihren Bedürfnissen anpassen. Nach einer von Ihrem Gebäude und der Außentemperatur abhängigen Zeit stellt sich allmählich die gewünschte Raumtemperatur ein.
In Stellung wird die Raumtemperatur ständig - ohne Berücksichtigung der Schaltuhr - nach der Nachttemperatur (werkseitig auf 15°C eingestellt) geregelt.
In Stellung wird die Raumtemperatur ständig - ohne Berücksichtigung der Schaltuhr - nach dem am Tagtemperaturwähler (2) eingestellten Wert geregelt.
In Stellung wird die Raumtemperatur selbsttätig entsprechend dem nach Kap. 5 eingegebenen Wochenheizprogramm geregelt.
2.2 Allgemeine Programmierhinweise
Mit der Taste Pro (10) wird der Programmierbetrieb aktiviert. Im Display erscheint Pro (Fig. 2.2).
Von diesem Zustand aus können Sie die gewünschten Einstellfunktionen aufrufen, indem Sie die zugehörigen Funktionstasten (5...9) betätigen, z. B. Taste ④ (6) für die Uhrzeiteinstellung. Der Buchstabe p neben der Einstellung zeigt an, daß Sie diese Werte ändern können, siehe Fig. 2.3. Den Programmierbetrieb verlassen Sie, indem Sie die Taste Pro nach Ende der Eingabe betätigen, die eingestellten Werte werden damit übernommen. Falls Sie vergessen haben, diese Taste Pro zu betätigen, schaltet der Raumtemperaturregler selbsttätig nach 5 Minuten auf Normalbetrieb um. Im Normalbetrieb erkennen Sie auf der Anzeige: Wochentag, Uhrzeit, Betriebszustand und Temperatur, z. B. in Fig. 2.6:
5 5. Wochentag (Freitag)
Heizen nach „Tagtemperatur“ bei „Wochenheizprogramm“
19:58 aktuelle Uhrzeit: 19 Uhr, 58 Minuten
20 °C gemessene Raumtemperatur: 20 °C
A Bedienungsanleitung – 3 Uhreinstellung (Fig. 1, 3)
3.1 Uhrzeit ablesen
Im Display (3, Fig. 1) bedeuten:
- Wochentag (Montag)
12:00 Aktuelle Uhrzeit: 12 Uhr und 0 Minuten
: blinkt, wenn die Schaltuhr läuft
20 °C Gemessene Raumtemperatur: 20 °C
3.2 Wochentag und Uhrzeit einstellen Programmier-Taste Pro (10) drücken, der Raum temperaturregler schaltet in den Programmierbetrieb, im Display (3) erscheint Pro (Fig . 3.1).
Uhrzeit-Taste (6) drücken im Display erscheint die eingestellte Uhrzeit und ein p, in Fig. 3.2: 1, 12:00 p, das heißt Montag 12 Uhr, Programmierbetrieb.
Wochentag-Taste 1..7 (5) drücken, sooft bis der aktuelle Wochentag im Display (3a) steht, in Fig. 3.3: 5 (Freitag)
Mit der Einstell-Taste = (1 1) stellen Sie die Uhr zurück.
Mit der Einstell-Taste + (12) stellen Sie die Uhr vor, in Fig. 3.4 auf 19 Uhr und 58 Minuten.
Programmier-Taste Pro (10) drücken, damit setzen Sie die Uhr mit der angezeigten Uhrzeit und 0 Sekunden in Gang. Im Display erscheint die Normalanzeige, in Fig. 3.5:
5 5. Wochentag (Freitag)


Heizen nach „Tagtemperatur“ bei „Wochenheizprogramm“
19:58 aktuelle Uhrzeit: 19 Uhr, 58 Minuten
20 °C gemessene Raumtemperatur: 20 °C
A Bedienungsanleitung - 4 Raumtemperaturen einstellen (Fig. 1, 4)
4.1 Tagtemperatur wählen
Am Tagtemperaturwähler (Fig. 4.1) stellen Sie die Raumtemperatur ein, die Ihnen während Ihres Aufenthalts im Wohnraum gerade ausreicht. Mit dieser Tagtemperatur regelt Ihr Raumtemperaturregler dann während der entsprechend Kap. 5 programmierten Heizzeiten.
Empfehlung: Stellen Sie den Tagtemperaturwähler zunächst zwischen 18...20 °C ein.
Bitte beachten: Der am Tagtemperaturwähler eingestellte Wert wird alle 30 Sekunden neu ausgewertet. Dadurch können nach einer Verstellung des Tagtemperaturwählers max. 30 Sekunden vergehen, bis die Veränderung wirksam wird.
4.2 Nachttemperatur anschauen Nachttemperatur-Taste ◎ (3) drücken,
Display erscheint die eingegebene Nachttemperatur (Fig. 4.2). Sie ist werkseitig auf 15 °C programmiert. Falls Sie diesen Temperaturwert ändern wollen, verfahren Sie nach Kap. 4.3.
Eine der Tasten (5), (6), (9), (11) oder (12).
betätigen, im Display erscheint die Normalanzeige (Fig. 4.6)
4.3 Nachttemperatur ändern
Die Raumtemperatur für die Absenkzeiten mit „Nachttemperatur“ O stellen Sie so ein:
Programmier-Taste Pro (10) drücken, der Raumtemperaturregler schaltet in den Programmierbetrieb (Fig. 4.3).
Nachttemperatur-Taste (8) betätigen, im Display erscheint ein p vor der eingestellten „Nachttemperatur“ (Fig. 4.4).
Mit der Einstell-Taste + (12) erhöhen Sie die „Nachttemperatur“ bis maximal 20 °C (in Fig. 4.5 auf 17 °C).
Mit der Einstell-Taste = (11) verringern Sie die „Nachttemperatur“ bis minimal 5 °C.
Programmier-Taste Pro drücken, damit gehen Sie in den Regelbetrieb (Fig. 4.6).

A Bedienungsanleitung - 5 Heizzeiten programmieren (Fig. 1, 5)
5.1 Darstellung der Heizzeiten
Sie können für Ihren Raumtemperaturregler bis zu drei Heizzeiten pro Tag eingeben. Dabei müssen Sie lediglich den Zeitpunkt für den Beginn und das Ende der jeweiligen Heizzeit einstellen. Die Heizzeiten können Sie für jeden Wochentag unterschiedlich programmieren. Die zeitliche Abfolge der Heizzeiten, das Tagesprofil, wird im Display (3e, Fig. 1) symbolisch dargestellt. Dabei kennzeichnen die oberen waagerechten Segmente die Heizzeiten, die unteren die Absenkzeiten. Die senkrechten Segmente stellen die Schaltpunkte dar. Eine Heizzeit besteht somit aus einem senkrechten Segment für den Beginn der Heizzeit (Fig. 5.1), dem oberen waagerechten Segment für die Dauer der Heizzeit und dem senkrechten Segment für das Ende der Heizzeit (Fig. 5.2). Wollen Sie z. B. von 6:00 bis 22:00 Uhr heizen, benötigen Sie nur eine Heizzeit. Gelöschte Heizzeiten sind durch senkrechten Strich dargestellt (Fig. 5.3).
5.2 Heizzeiten anschauen
Schaltpunkt-Taste ∠L(7) drücken, im Display erscheint das Tagesprofil des angezeigten Wochen-tages (Fig. 5.1). Zunächst wird die zu dem blinkenden Segment gehörende Schaltzeit angezeigt in Fig. 5.1 der Beginn der Heizzeit am 5. Wochentag (Freitag) um 6:00 Uhr.
Schaltpunkt-Taste ∠(7) erneut betätigen,
im Display erscheint die Uhrzeit des nächsten Schaltpunktes (blinkt) in Fig. 5.2 das Ende der ersten Heizzeit um 22:00 Uhr.
Wochentag-Taste 1..7 (5) drücken, damit können Sie die Heizzeiten eines anderen Wochen-tages, z. B. für Sonntag (Fig. 5.4), ansehen. Falls Sie diese ändern wollen, können Sie die Heizzeiten nach Kap. 5.4 einstellen.
Eine der Tasten (6), (8), (9), (11) oder (12)
betätigen, im Display erscheint die Normalanzeige (Fig. 5.5).
A Bedienungsanleitung - 5 Heizzeiten programmieren (Fig. 1, 5)
5.3 Grundprogramm
Falls Sie keine Änderung der Schaltzeiten vornehmen, arbeitet der Raumtemperaturregler nach dem werkseitigen Grundprogramm:
Heizzeit mit Tagtemperatur: 6:00 bis 22:00
Absenkzeit mit Nachttemperatur: 22:00 bis 6:00
Nachttemperatur: 15 °C
Der Raumtemperaturregler VRT-PZA regelt also bei werkseitiger Voreinstellung die Raumtemperatur an jedem der sieben Wochentage zwischen 6:00 und 22:00 Uhr auf den am Tagtemperaturwähler eingestellten Wert (siehe Kap. 4.1). In der Zwischenzeit von 22:00 bis 6:00 Uhr regelt er die Raumtemperatur auf die Nachttemperatur von 15 °C (Kap. 4.2).
Diese Grundeinstellung ermöglicht bereits nach Einstellung der Uhrzeit einen sinnvollen Regelbetrieb.
5.4 Heizzeiten eingeben
Sie können anstelle des Grundprogrammes individuelle Heizzeiten eingeben:
Programmier-Taste Pro (10) drücken der Raumtemperaturregler schaltet in den Programmierbetrieb (Fig. 5.6).
Schaltpunkt-Taste √L (7) drücken, die für den angezeigten Tag programmierten Heizzeiten erscheinen im Display (Fig. 5.7). Das blinkende Segment stellt den Schaltpunkt für den Beginn der ersten Heizzeit dar.
Wochentag-Taste 1..7 (5) drücken bis im Display der zu programmierende Wochentag erscheint, hier 7 - Sonntag - (Fig. 5.8). Die Uhrzeit für den blinkenden Schaltpunkt können Sie (z. B. auf den in Fig. 5.9 dargestellten Wert) folgendermaßen einstellen:
Mit der Einstell-Taste – (11) stellen Sie den Zeitpunkt in 10-Minuten-Schritten zurück.
Mit der Einstell-Taste + (12) stellen Sie den Zeitpunkt in 10-Minuten-Schritten vor.
A Bedienungsanleitung - 5 Heizzeiten programmieren (Fig. 1, 5)
Durch längere Betätigung einer der Einstelltasten erfolgt eine schnellere Zeitverstellung, zunächst in 10-Minuten-Schritten, bei längerer Betätigung in 1-Stunden-Schritten.
Schaltpunkt-Taste ∠(7) betätigen, bis der zu verstellende Schaltpunkt blinkt (Fig. 5.10). Schaltpunkt, wie beschrieben, verändern (Fig. 5.11).
Programmier-Taste Pro (10) drücken, damit wird die Programmierung übernommen, im Display erscheint die Normalanzeige (Fig. 5.5).
5.5 Beispiel für die Heizzeiteingabe
Aktueller Wöchentag ist Freitag. Eingestellt ist das Grundprogramm. Ihr Wunsch: Sonntag: Heizzeit von 5:00 bis 9:00 Uhr
Programmier-Taste Pro drücken (Fig. 5.12)
Schaltpunkt-Taste ∠ betätigen (Fig. 5.13)
Wochentag-Taste 1...7 2× betätigen (Fig. 5.14).
Einstell-Taste = betätigen bis 5:00 (Fig. 5.15)
Schaltpunkt-Taste ∥ betätigen (Fig. 5.16)
Einstell-Taste - betätigen bis 9:00 (Fig. 5.17)
Programmier-Taste Pro drücken, der Raumtemperaturregler geht mit den veränderten Werten in Betrieb. Im Display erscheint die Normalanzeige (Fig. 5.5).
5.6 Löschen einer Heizzeit
Der Raumtemperaturregler berücksichtigt Heizzeiten nicht, bei denen der Anfang und das Ende auf die gleiche Zeit eingestellt sind. Der Absenkbetrieb wird fortgesetzt. Im Display wird nur ein senkrechtes Segment für den jeweiligen Schaltpunkt angezeigt (Fig. 5.18). Um aus einer gelöschten Heizzeit wieder eine wirksame Heizzeit zu machen, reicht es aus, wenn Sie den Beginn der Heizzeit auf eine frühere bzw. das Ende auf eine spätere Heizzeit einstellen. Die Einstellung der wieder wirksamen Heizzeit kann entsprechend Kap. 5.4 vorgenommen werden.
A Bedienungsanleitung - 5 Heizzeiten programmieren (Fig. 1, 5)
5.7 Heizzeiten für mehrere Wochentage programmieren bzw. kopieren
Sie können für mehrere Wochentage gleichzeitig Heizzeiten eingeben bzw. vorhandene Tages-Heizzeiten auf einen oder mehrere Wochentage kopieren:
Programmier-Taste Pro (10) drücken, der Raumtemperaturregler schaltet in den Programmierbetrieb (Fig. 5.19).
Schaltpunkt-Taste ∠(7) betätigen, der verstellbare Schaltpunkt blinkt (Fig. 5.20).
Wochentag-Taste 1..7 (5) drücken, bis im Display der Wochentag erscheint, dessen Heizzeiten Sie übertragen möchten.
Block-Taste b (9) drücken, damit wird dieser Tag als Quelltag festgelegt. Es erscheint cP (Fig. 5.20).
Wochentag-Taste 1..7 (5) drücken, damit können Sie weitere Wochentage auswählen für die Sie durch Betätigen der Block Taste b (9) gemeinsame Heizzeiten übernehmen. Im Display werden für die zum Block mit gemeinsamen Heizzeiten gehörenden Wochentage feste Ziffern angezeigt, die Ziffer des angewählten Tages blinkt (Fig. 5.21).
Soll ein Wochentag wieder aus dem Block herausgenommen werden:
Wochentag-Taste 1..7 (5) so oft drücken bis die Ziffer des entsprechenden Wochentages blinkt (Fig. 5.22).
Block-Taste b (9) betätigen, im Display wird b gelöscht (Fig. 5.23).
Programmier-Taste Pro (10) drücken, die Programmierung wird übernommen, die Normalanzeige im Display erscheint (Fig. 5.24).
A Bedienungsanleitung - 6 Sonderfunktionen (Fig. 1, 6)
6.1 Party-Funktion
Diese Funktion läßt sich nur bei Regelung nach Heizprogramm aktivieren.
Party-Taste 3(4) drücken, im Display erscheint das Symbol für Partybetrieb (Fig. 6.1). Dann wird auch während der folgenden bzw. laufenden Absenkzeit auf die eingestellte Tagtemperatur geregelt. Mit Beginn der nächsten Heizzeit endet der „Partybetrieb“, das Symbol 7 erlischt.
Der Regler arbeitet jetzt wieder nach dem eingestellten Heizprogramm.
Zum Abschalten der Party-Funktion die Party-Taste erneut drücken, das Symbol erlischt.
6.2 Sommerbetrieb, Frostschutz
Soll lediglich während der Nacht eine zu starke Auskühlung vermieden werden, brauchen Sie das eingegebene Heizprogramm nicht zu ändern sondern nur den Betriebsartenschalter (1) auf Stellung ○ drehen.
6.3 Betrieb bei Netzausfall
Bei Stromausfall läuft die Schaltuhr Ihres Raumtemperaturreglers über einen Kondensator einige Zeit weiter (Gangreserve), das Wochenheizprogramm bleibt erhalten. Alle Funktionen des Raumtemperaturreglers bleiben während dieser Zeit erhalten. Bei Wiederkehr der Netzspannung läuft das Heizprogramm automatisch weiter.
6.4 Betrieb bei längerem Netzausfall
Bei längerem Spannungsausfall, der zur völligen Entleerung des Kondensators führt, werden eingegebene Heizzeiten weiter gespeichert. Bei Wiederkehr der Netzspannung muß dann nur noch Wochentag und Uhrzeit aktualisiert werden, wie in Kap. 3 beschrieben.
Der Kondensator für die Gangreserve lädt sich selbsttätig wieder auf.
A Bedienungsanleitung - 7 Vorlauftemperatur
Einstellung am Vaillant Thermoblock
Stellen Sie den Vorlauftemperaturregler an Ihrem Vaillant Thermoblock entsprechend nachstehender Empfehlung ein:
Bei Heizungsanlagen im Niedertemperaturbereich mit Vorlauftemperaturen bis max. 75 °C: Stellung 7.
Bei Heizungsanlagen mit Vorlauftemperaturen bis max. 90 °C: Stellung 9.

B Montageanleitung - 8 Montage
8.1 Vorsichtshinweis
Die Montage, der elektrische Anschluß, die Einstellungen im Gerät sowie die Erstinbetriebnahme sollen nur durch einen anerkannten Fachhandwerksbetrieb vorgenommen werden.
8.2 Einsatzbereich
Der Raumtemperaturregler VRT-PZA läßt sich problemlos an alle Vaillant Thermoblocks VC...bzw. VCW... mit 15...24 V-Reglereingang (Klemmen 7, 8, 9) anschließen. Austführliche Informationen enthalten die Vaillant Planungsunterlagen. Die Montageplatte läßt sich auf die vorhandenen Befestigungslöcher eines Vaillant Raumtemperaturreglers früherer Bauart anschließen, aber auch anstelle eines Raumtemperaturreglers anderer Hersteller mit dem Befestigungsstichmaß 48...60 x 60...65 mm. Der Raumtemperaturregler VRT-PZA ist werkseitig als Zweipunktregler eingestellt. Er kann vom Fachhandwerksbetrieb auf analoge (stetige) Regelung umgestellt werden, wie in Kap. 10.2 beschrieben.
8.3 Pumpenschaltung
Die Betriebsart „weiterlaufende Pumpe“ beim Thermoblock ist nach Anschluß des Raumtemperaturreglers VRT-PZA nicht mehr möglich. Wird die Pumpe auf diese Betriebsart eingestellt, so ergibt sich aus funktions-technischen Gründen automatisch die Betriebsart „durchlaufende Pumpe“. Stellen Sie den Pumpen-Betriebsartenschalter auf „s“ oder „II“.
8.4 Funk-Entstörung
Der Raumtemperaturregler ist gemäß VDE 0875 nach Funkstörgrad „N“ entstört. Wird er mit anderen Geräten in einer Anlage verwendet, so hält dieser in der Regel den Funkstörgrad „N“ ein, wenn auch alle übrigen Betriebsmittel den Funkstörgrad „N“ einhalten.
B Montageanleitung - 8 Montage (Fig. 7)
8.5 Montageort
Der Raumtemperaturregler ist an einem für seine Funktion geeigneten Ort anzubringen. Der günstigste Montageort ist meistens im Hauptwohnraum an einer Innenwand in ca. 1,5 m Höhe.
Dort soll der Raumtemperaturregler die zirkulierende Raumluft - ungehindert von Möbeln, Vorhängen oder sonstigen Gegenständen - erfassen können.
Der Anbringungsort soll so gewählt werden, daß weder die Zugluft von Tür oder Fenster noch Wärmequellen wie Heizkörper, Kaminwand, Fernsehgerät oder Sonnenstrahlen den Raumtemperaturregler direkt beeinflussen können. Im Zimmer, in dem der Raumtemperaturregler angebracht ist, müssen alle Heizkörperventile stets voll geöffnet sein.
8.6 Montagefolge
Die elektrischen Leitungen zum Thermoblock werden zweckmäßigerweise schon vor Anbringen des Raumtemperaturregler-Oberteils (7) verlegt. Die Befestigung wird folgendermaßen vorgenommen:
a) Den Hauptschalter des Thermoblocks auf „0“ stellen.
b) Eine Schraubendreherspitze in die Haltenocken (8) leicht eindrücken und damit das Raumtemperaturregler-Oberteil von der Montageplatte (9) abnehmen.
c) Zwei Befestigungsbohrungen (10) mit ∅ 6 mm entsprechend, Fig. 7, anbringen und die mitgelieferten Dübel einsetzen.
d) Montageplatte mit den beiden mitgelieferten Schrauben an der Wand befestigen.
B Montageanleitung - 9 Elektro-Anschluß (Fig. 8, 9, 10)
Anschluß am Thermoblock
Bitte beachten: Der Raumtemperaturregler VRT-PZA darf nur an die Kleinspannungsklemmen 7, 8, 9 eines Vaillant Thermoblocks angeschlossen werden. Der elektrische Anschluß soll von einem anerkannten Fachhandwerksbetrieb vorgenommen werden. Die Anschlußverdrahtung an die Klemmen 7, 8, 9 eines Vaillant Thermoblocks VC... bzw. VCW... ist entsprechend Fig. 9 vorzunehmen.
Das Anschlußkabel durch die Kabeldurchführung (11), legen.
Nach Anschluß an die Klemmleiste (12) den Raumtemperaturregler auf die Montageplatte so aufsetzen, daß die Steckmesser (12b; Fig. 10) in die Kontakte (12a) gesteckt werden. Den Raumtemperaturregler auf die Montageplatte aufdrücken und einrasten.
Den Hauptschalter des Thermoblocks auf „I“ stellen.
B Montageanleitung - 10 Inbetriebnahme (Fig. 10)
10.1 Erstinbetriebnahme
Die erste Inbetriebnahme des Raumtemperaturreglers gemeinsam mit der Heizungsanlage sowie die erste Eingabe entsprechend den Wünschen des Benutzers soll von einem anerkannten Fachhandwerksbetrieb vorgenommen werden, der die Verantwortung für die Installation übernommen hat.
Dabei sind folgende Nähere Maßnahmen durchzuführen Hinweise
Energiesparmöglichkeiten Kap. 1 Wochentag und Zeit einstellen Kap. 3 Heizzeiten eingeben Kap. 5 Funktionen prüfen Kap. 6 Vorlauftemperatur einstellen Kap. 7
10.2 Zweipunkt-/Analog (Stetig)-Regelung
Werkseitig regelt der VRT-PZA im Zweipunktbetrieb.
Die Umstellung ist durch den Fachhandwerksbetrieb möglich:
Hauptschalter des Thermoblocks auf „0“ stellen Raumtemperaturregler-Oberteil von der Montageplatte entspr. Kap. 8.6 abnehmen.
Wenn die Leistung des Thermoblocks, z. B. um eine größere Warmwasserleistung zu erzielen deutlich über dem errechneten Wärmebedarf liegt, soll der Zweipunkt-/Analog-Umschaltstecker (14) auf Stellung PZ gesteckt werden.
In Anlagen, bei denen die Heizleistung dem errechneten Wärmebedarf angepaßt ist, empfiehlt sich die Umschaltung auf Analog (Stetig)-Regelung. Dazu wird der Zweipunkt-/Analog-Umschaltstecker (14) auf Stellung PA gesteckt.
B Montageanleitung - 10 Inbetriebnahme (Fig. 10)
10.3 12-/24-Stunden-Anzeige
Die Umstellung ist durch den Fachhandwerksbetrieb möglich:
Hauptschalter des Thermoblocks auf „0“ stellen, Raumtemperaturregler-Oberteil von der Montageplatte entspr. Kap. 8.6 abnehmen.
Wird vom Benutzer eine 24-Stunden-Anzeige im Display (3, Fig. 1) gewünscht, so ist der 12-/24-Stunden-Umschaltstecker (15, Fig. 10) auf 24 h zu stecken.
Wird vom Benutzer eine 12-Stunden-Anzeige im Display (3, Fig. 1) gewünscht, so ist der 12-/24-Stunden-Umschaltstecker (15) auf 12 h zu stecken. Die Anzeige im Display schaltet nach längstens 30 Sekunden auf den neuen Anzeigemodus um.
10.4 Betriebsbereitstellung
Nach jeder dieser Einstellungen den Raumtemperaturregler auf die Montageplatte aufsetzen und den Hauptschalter des Thermoblocks auf „I“ stellen.

Mit der CE-Kennzeichnung wird dokumentiert, daß die VRT die grundlegenden Anforderungen der Gasgeräterichtlinie (Richtlinie 90/396/EWG des Rates) und die grundlegenden Anforderungen der Richtlinie über die elektromagnetische Verträglichkeit (Richtlinie 89/336/EWG des Rates) erfüllen.
11 Technische Daten
Gerätetyp VRT-PZA
Art.-Nr. 9148
Betriebsspannung vom VC bzw. VCW 15...24 V-
Stromaufnahme <30 mA
Temperatur-Einstellbereich Tagtemperatur 5...30°C Nachttemperatur 5...20°C
Mögliche Heizzeiten 3 pro Tag
Proportionalbereich 2 K
Schaltdifferenz 1 K
Erfassung der Ist-/Solltemperatur alle 30 s
Gangreserve
Abmessungen Breite
Höhe
Tiefe
Gewicht
Anschlußleitungen
Schutzart
Schutzklasse
Betriebstemperatur
Zul. Lagertemperatur
10 min
148 mm
85 mm
30 mm
ca. 200 g
3 × 0,75 mm
IP 30
III
+5...+40°C
-20...+50°C
Änderungen vorbehalten

A Operating instructions (Fig. 1, p. 3)
1 Operating mode switch
Radiatorkranen volledig openen
B Montagevoorschrift - 8 Montage (Fig. 7)
B Montagevoorschrift - 8 Montage (Fig. 7)
8.5 Montageplaats
B Montagevoorschrift - 11 Technische gegevens
Toesteltype VRT-PZA
Art. nummer 9148
7 Raumtemperaturregler-Oberteil
8 Haltenocken
9 Montageplatte
10 Befestigungsbohrungen
Abb. 7: Montage
7 Kamerthermostaat
8 Bevestigingsnokken
9 Montageplaat
10 Montagegaten
Afb. 7: Montage
9 Montageplatte
10 Befestigungsbohrungen
11 Kabeldurchführung
12 Klemmleiste
12a Kontakte
Abb. 8: Anschlußklemmen
9 Mounting plate
10 Fixing holes
11 Cable entry
12 Terminal strip VRT-PZA
12a Contacts
Fig. 8: Wiring
9 Socle de fixation
10 Trous de fixation
11 Passe-c^able
12 Bornier VRT-PZA
12a Contacts
Fig. 8: Schéma de raccordement
Abb. 9: Anschlußklemmen
12 Terminal strip VRT-PZA
14 Zweipunkt-/Analog-Umschaltstecker
15 12-/24-Stunden-Umschaltstecker
Abb. 10: Rückseite des Reglers
12b Blades
Berghauser Straße 40 · 42859 Remscheid
Telefon: 0 21 91/18-0 · Telefax: 0 21 91/18-28 10
http://www.vaillant.de · E-Mail: info@vaillant.de
Gedruckt auf 100% Altpapier
Änderungen vorbehalten
