GEBRUIKSAANWIJZING HR2410X MAKITA

GB Rotary Hammer Instruction Manual
F Perforateur Manuel d'instructions
D Bohrhammer Betriebsanleitung
I Martello rotativo Istruzioni per l'uso
NL Boorhamer Gebruiksaanwijzing
E Martillo rotativo Manual de instructaciones
P Martelo misto Manual de instruções
DK Borehammer Brugsanvising
S Borrhammare Bruksanvisning
N Borhammer Bruksanvisning
SF Poravasara Kayttoohje
GRIeipotpoiko ophi Odyicxpnoewc

HR2410

HR2410X

HR2413

1

2

3

4

5

6

7

8

9

10

11 12

13

Symbols

Voor dit gereedschap worden de volgende symbolen gebruikt. Zorg ervoor dat u de betekenis van deze symbolen begrijpt alvorens het gereedschap te gebruiken.

Simbolos

• In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens können van land tot land verschillen.

Doeleinden van gebruik

Het gereedschap is bedoeld voor hamerboren en boren in baksteen, beton en steen. Het is ook geschikt voor boren zonder slag in hout, metaal, keramisch materiaal en kunststof.

Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gezruikt. Het gereedschap is dubbel-geisoleerd volgens de Europese standarden kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Veiligheidswenken

Voor uw veriligeid dient u de bijgevoegde Veiligheidsvoorschriften nauwkeurig op te volgen.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN

1. Draag een hard hoofddeksel (veiligheidshelm), veiligheidsbril en/of gezichtsbescherming. Het is ook tenzeerste aan te bevelen dat u een stofmasker, oorbeschemers enDICke handschoenen draagt.
2. Controller of de boor goed vastgezet is alvorens het gereedschap te bedieren.

3. Tijdens normale bediening is het gereedschap aan trillingen onderhevig, zodat de schroeven gemakkelijk kutnen loskomen, met een defect of ongeluk als möglichk gevolg. Controller voor het gebruik zorgvuldig of alle schroeven goed vastzitten.

4. Laat het gereedschap enkele minuten onbelast warmdraaien wanner het koud werk is of wanner het gereedschap langerearend Niet werden gebruikt. Daardoor zal het smeermiddel vloeibaar worden. Hameren is moeilijk indien de machine Niet goedwarmgedraaid is.

5. Zorg ervoor dat u altijd stevige steun voor de voeten hebt.

Controleer of er zich niemand beneden befindt wanneer u het gereedschap op een hogeplaats gaat gebruiken.

1. Houd het gereedschap stevig met beiden handen vast.
2. Houd uw handen uit de buurt van bewegende onderdelen.
3. Laat het gereedschap Niet achechter verwijl het nog in bedrijf is. Bedien het gereedschap alleen wanner u het met de handen vasthoudt.
4. Richt het gereedschap in bedrijf nicht op Personen die zich in de nabije omgeving bevinden. De boor zou los;kennen raken en ernstige verwondingenveroorzaken.
5. Wanner u boort of beitelt in muren, vloeren of andereplaaten waar er kans is dat u op elektrische kabels stoot die onder spanning staan, GEEN VAN DE METALEN ONDERDELEN VAN HET GEREEDSCHAP AANRAKEN! Om een elektrische schok te voorkomen wanner u per ongeluk op een onder spanning staande kabel boort of beitelt, dient u het gereedschap uitsluitend bij de geisoleerde handgrepen vast te honden.
6. De boor of onderdelen in de nabije omgeving van de boor Niet aanraken onmiddelijk na gebruik; deze+knen erg heet+zijn en brandwondenveroorzaken.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

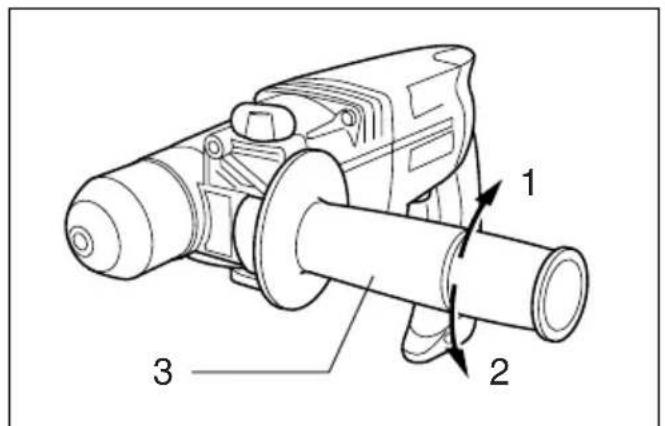

Zijhandgreep (hulphandgreep) (Fig. 1)

De zichhandgreep is maar beiden+zijden verstelbaar, zodat het gereedschap in elke positie gemakkelijk te bedieren is. Draai de zichhandgreep los door deze linksom te draaien. Draai verwolgens de zichhandgreepaar de gewenste positie en zet opnieuw vast door rechtsom te draaien.

Aanbrengen of verwijderen van de boor

Belangrijk:

Controller altijd of het gereedschap is uitgeschakeld en zich stekker uij het stopcontact is verwijderd alvorens de boor aan te brengen of te verwijderen.

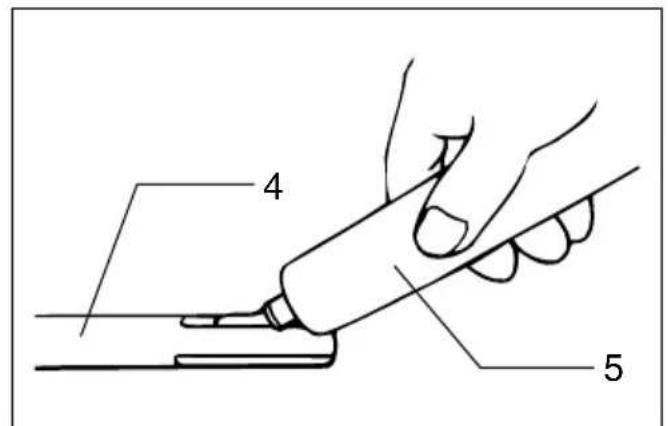

Reinig de boorschacht en smeer er boorvet op alvorens de boor te installereren. (Fig. 2)

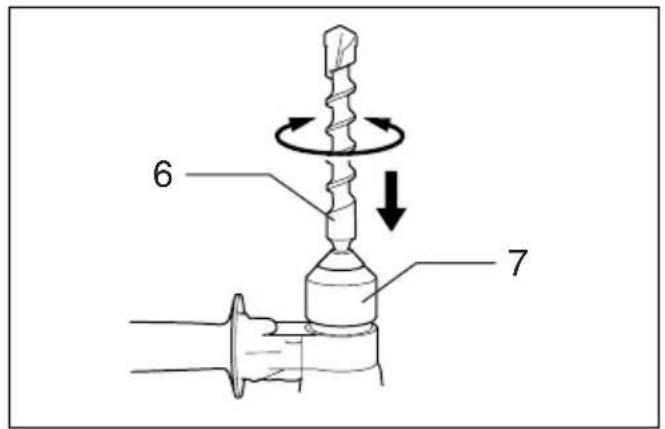

Steek de boor in de machine. Draai de boor en duw deze\ aar binnen tot zich vergrendelt. (Fig. 3)

Indien de boor Nietaar binnen kan worden geduwd, dient u deze eruit te nemen en het boorkopdeksel enkele keren omlaag te trekken. Steek dan de boor opnieuw erin. Draai de boor en duw dezeaar binnen tot zij vergrendelt.(Fig.4)

Nadat de boor is geinstalleerd, moet u alttjd controleren of de boor goed vastzit door te proberen hem eruit te trekken.

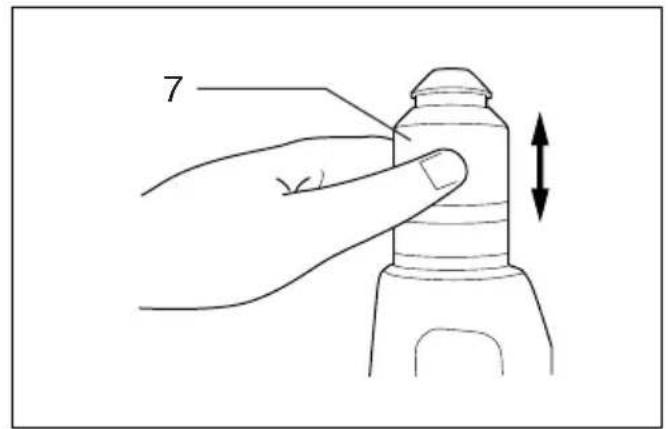

Om de boor te verwijderen, trekt u het boorkopdeksel helemaal omlaag en dan trekt u de boor eruit.

Dieptemaat (Fig. 5)

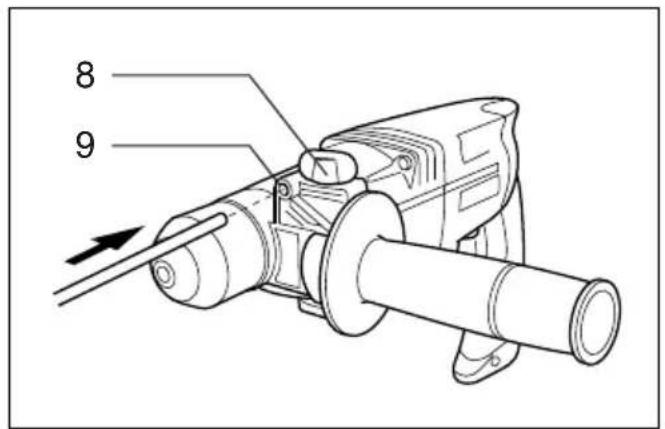

De dieptemaat is handig voor het boren van gaten van gelijke diepte. Steek de dieptemaat in het gat in de handgreepvoet. Stel de dieptemaat af op de gewenste diepte en zet deze dan vast door de klemschroef vast te draaien.

OPMERKING:

De dieptemaat kan nicht worden gebruikt in de positie waar bij deze gegen het tandwielhuis aanstoot.

Werking van de trekschakelaar (Fig. 6)

LET OP:

Alvorens het netsnoer op het stopcontact aan te sluiten, dient u alkijd te controleren of de trekkerschakelaar behoorlijk werkct en bij loslaten onmiddelijk waar de "OFF" positie terugkeert.

Om het gereedschap in te schakelen, de trekschakelaar gewoon indrukken. De machine gaat sneller draaien wanneer de druk op de trekschakelaar worden vermeerd. Om de machine te stoppen, de trekschakelaar loslaten.

Werking van de omkeerschakelaar (Fig. 6)

Voor HR2410 en HR2410X

LET OP:

• Controller altijd de draairichting alvorens het gereed-schap te gebruiken.
• Gebruik de omkeerschakelaar alleen nadat het gereedschap tot volledige stilstand is gekomen. Indien u de draairichting verandert voordat het gereedschap is gestopt, kan het gereedschap beschadigd raken.
• Probeer Niet de trekkerschakelaar in te drukken verwijl de omkeerschakelaar in de neutrale stand staat. Indien u de schakelaar met geweld indrukt, kan deze beschadigd raken.

Dit gereedschap heeft een omkeerschakelaar waarmee u de draairichting kunt veranderen. Beweeg de knop maar de positie voor rechtsom draairichting, en maar de positie voor linksom draairichting.

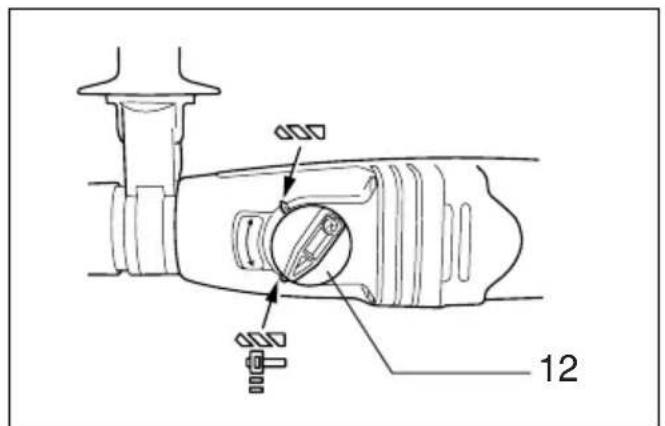

Kiezen van de bedieningsfunctie (Fig. 7)

Dit gereedschap heeft een omschakelknop. Gebruik deze knop voor het kiezen van een van de twee bedienningsfuncties die geschikt is voor uw werk. Voor roteren alleen, draai de knop zodanig dat het pijtje op de knop maar het symbool op het lichaam van het gereedschap wijst. Voor roteren met hameren, draai de knop zodanig dat het pijtje op de knop�k het symbool op het lichaam van het gereedschap wijst.

LET OP:

Zet de knop algtd volledig op het gewenste symbol. Indien u het gereedschap gebruikt met de knop halverwege:tussen de twee symbolen geplaatst, kan het gereedschap beschadigd raken.

Koppelbegrenzer

De koppelbegrenzer treedt in werkung wanner de motor een bepaald koppel bereikt. De motor worden dan ontkoppeld van de uitgangsas. Wanner dit gebeurt, za de boor ophonden met draaien.

LET OP:

• Schakel het gereedschap onmiddelijkukt wanneer de koppelbegrenzer in werkung treedt. Hierdoor helpt u vroegtijdige slijtage van het gereedschap voorkomen.
• Gatenzagen, kernboren, diamantboren etc. können met dit gereedschap nicht worden gebrukt. Deze lopen of klemmen gemakkelijk vast in het boorgat, zodat de koppelbegrenzer te vaak in werkung zal worden gesteld.

Hamerend of kloppend boren

Plaats de punt van de boor op de gewenste plaatssaar geboard moet worden, en drukervoigens de schakelaar in.

Forceer het gereedschap Niet. Een lichte druk geeft de Beste resultaten. Houd het gereedschap stevig vast en zorg dat het Niet uitglijd.

Oefen geen grotere druk uit wonneer het boorgat verstoapt raakt met schilfertjes of metaaldeeltjes. Laat in zo'n geval het gereedschap onbelast lopen en verwijder de boor gedeelrijk uit het boorgat. Wonneer dit verschilende keren worden herhaald, za het boorgat schoon worden en kunt u normalaal verder boren.

LET OP:

Op het moment dat een gat worden geboard, of wanner het boorgat verstopt raakt met schilfertjes en metaaldeeltjes, of wanner de machine op versterkingsstaven in gewapend beton stoot, worden er plotseling een enormewringingskracht op de machine/boor uitgeoefend. Gebruik waarom alkijd de zijhandgreep (hulphandgreep) en houd de machine tijdens het gebruik stevig vast bij zowel de zijhandgreep als de hoofdhandgreep. Indien u dit verzuimt, kut u de controle over de machine verliezen en möglichk zware verwondingen oplopen.

Invetten van de boor

Voordat u de boor aanbrengt, smeer een beetje vet (ca. 0,5 tot 1,0 gram) op de kop van de boorschacht.

Met een ingevette boorkop zal het gereedschap beter werken en longer meegaan.

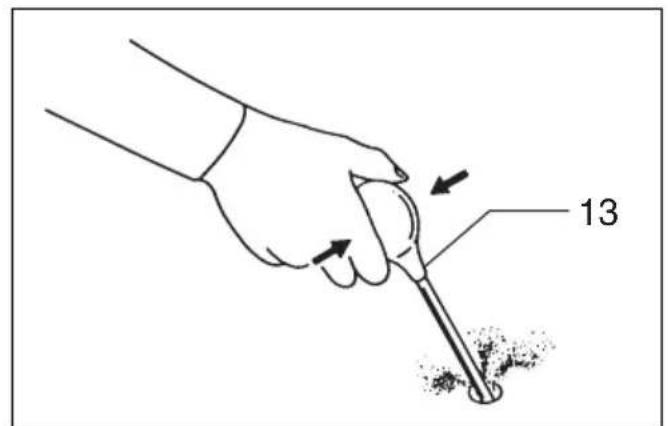

Gebruik het blaasbalgje om het gat schoon te make.

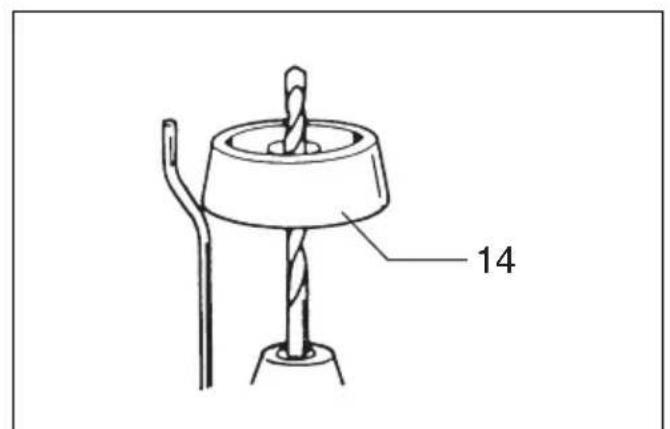

Stofvanger (Fig. 9)

Gebruik de stofvanger om te voorkomen dat stof op de machine en op uzelfterechtkommen wonneer u boven uw hoofd boort. Bevestig de stofvanger aan de boor, zoals getoond in Fig. 9. De diameter van de boren waaraan de stofvanger kan worden bevestigd, is als volgt.

	Board diameter (mm)
Stofvanger 5 6 – 14,5
Stofvanger 9 12 – 16

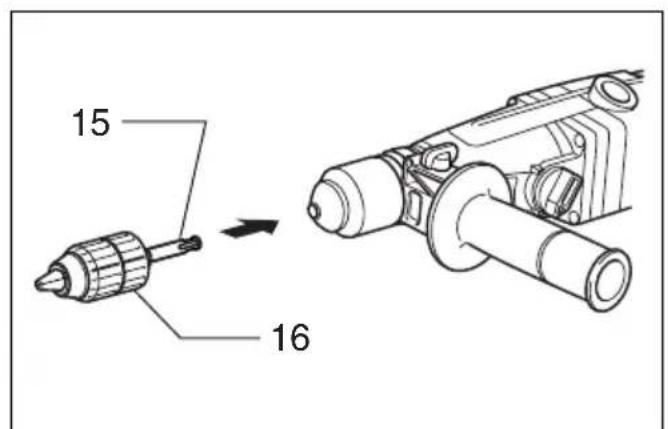

Boren in hout of metaal (Fig. 10 en 11)

Gebruik de los verkrijgbare boorkopmontage (standaard accessoire voor Model HR2410X). Om deze te instalieren, die "Aanbrengen of verwijderen van de boor" op de vorige pagina.

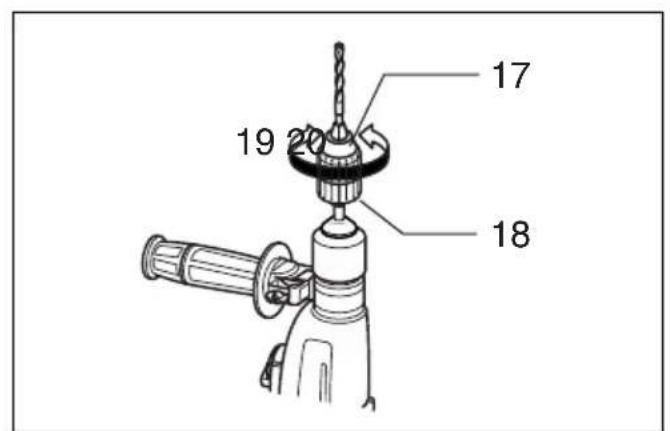

Houd de ring op+zijnplaats en draai de busaar links om de boorkopklauwen te openen.Duw de boor zo ver.".
mogelijk in de boorkop.Houd de ring goed vast en draai de busaar rechts om de boorkop vast te zetten.

Om de boor te verwijderen, houdt u de ring op+zijnplaats en draaat u de bus maar links. Zet de omschakelknop op "alleen roteren". U kunt boren tot een diameter van maximaal 13mm in metaal en een diameter van maximaal 32mm in hout.

LET OP:

• Gebruik nooit "roteren met hameren" wonneer de boorkop op het gereedschap is gemonteerd. De boorkop kan hierdoor namelijk beschadigd raken.
• Door teveel druk op het gereedschap uit te oefenen verloopt het boren Niet sneller. Integendeel, teveel druk op het gereedschap za alleen maar de boor beschaden, de prestatie van het gereedschap verminderen en de gebruiksduur verdorten.
• Er ontstaan enorme spanningen op het ogenblik dat de boor uit het gat tevoorschijn komt. Houd derhalve het gereedschap stevig vast en wees op uw hoede.
• Wonneer de boor klemraakt, keert u met de omkeerschakelaar de draairichting om, om de booruit het gat te krijgen. Paselier op en houd het gereedschap stevig vast, aangezien het andersuit het gat weg kan schieten.
• Kleine werstukken dient u altijd eerst vast te zetten met een klemschroef of iets dergelijks.

Voor HR2410 en HR2410X

Bovendien zal de boorkop loskomen wanner de draai-richting van het gereedschap worden omgekeerd.

OPMERKING:

Ga als volgt te werk om de boorkop en de boorkop-adapter ineen te zetten.

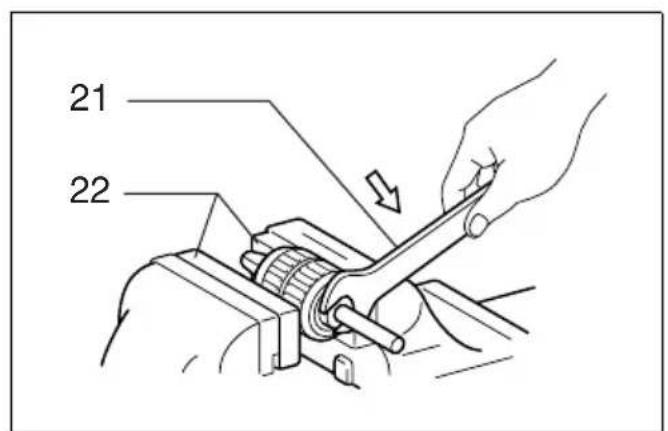

Zet de boorkop vast in een spanschroef of een geglosoortig klemgereedschap. (Fig. 12)

Verwijder de schroef van de boorkop-adapter en schroef de boorkop-adapter in de boorkop. Gebruik een sleutel om de boorkop-adapter goed vast te draaien met een aantrekkoppel van ongeveer 30 - 40N· m (Opmerking: voor een aantrekkoppel van 30 - 40N· m , dient u de sleutel vast te houden bij het gedeelte op ongeveer 10cm van de sleutelkop en dan een druk van 300 - 400N op de sleutel uit te oefenen.)

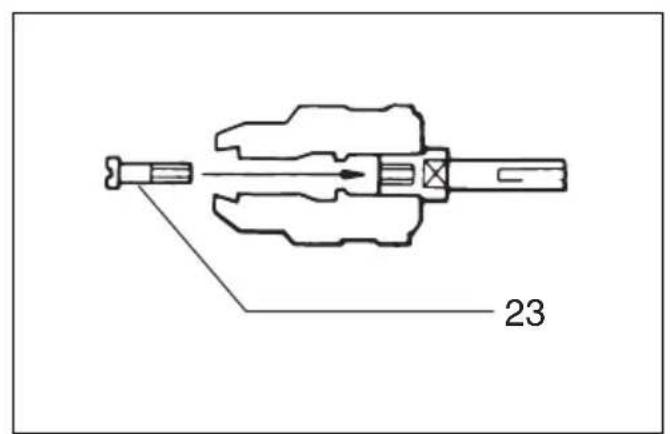

Open de boorkopwangen volledig en stek de schroef door de boorkop-opening. Trek de schroef linksom vast met een schroevendraier. (Fig. 13)

ONDERHOUD

LET OP:

Zorg er alkijd voor dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens werken aan de machine uit te voeren.

Opdat het gereedschap veilig en betrouwbaar blijft, die den alle reparaties, onderhoud of afstellen te worden uitgevoerd bij een erkend Makita service centrum.

Deze accessoires of hulpstukken zijn aanbevolen voor gebruik met uw Makita gereedschap dat in deze gebruiksaanwijzing is beschreiben. Het gebruik van andere accessoires of hulpstukken kan gevaar voor personlijke verwondingen opleveren. De accessoires of hulpstukken dienen alleen op de juiste en voorgeschreiben manier te worden gezruikt.

E ACCESORIOS

PRECAUCION:

Wij verklaren hierbij uitsluitend op eigenverantwoordelijkheid dat dit Produk t voldoet aan de volgende normen of genormaliseerde documenten,

HD400, EN50144, EN55014, EN61000

in overeenstemming met de richtlijnen van de Raad 73/23/EEC, 89/336/EEC en 98/37/EC.

ESPANOL

Geluidsniveau en trilling van het model HR2410/HR2413

De typische A-gewogen geluidsniveau's zij

geluidsdrukniveau: 90 dB (A)

geluidsenergiee-niveau:103 dB (A)

Draag oorbeschemers.

De typische gewogen effectieve versnellingswaarde is 8m / s^2
