Producttype	Lamineermachine (plastificeerder)
Merk	Olympia
Model	A 3024
Maximaal formaat	DIN A3 (breedte 338 mm)
Toegestane hoesdikte	80 µm (min) – 175 µm (max)
Plastificeersysteem	Hot-Roller-techniek, 2 verwarmingsrollen
Plastificeersnelheid	430 mm/min
Opwarmtijd	Ongeveer 2 tot 5 minuten
Afkoeltijd	Ongeveer 30 minuten
Koude plastificatie	Ja
Warme plastificatie	Ja
Dikte-instelling	Meerdere niveaus (80, 100, 125, 150, 175 µm)
Achteruitloopfunctie	Ja, om papierstoringen te verhelpen
Automatische uitschakeling	Na 30 minuten inactiviteit
LED-indicator	Blauw (klaar), rood (opwarmen/afkoelen)
Voeding	220-240 V, 50 Hz
Opgenomen vermogen	Max. 800 W, 3,48 A
Afmetingen (L x B x H)	482 x 191 x 124 mm
Gewicht	Ongeveer 2,84 kg
Regulier onderhoud	Reinigen van de rollen met gevouwen papier
Veiligheid	Automatische uitschakeling bij oververhitting; raak de hete onderdelen niet aan
Verbruiksmaterialen	Plastificeerhoezen (80-175 µm)
Garantie	Volgens de voorwaarden van de verkoper; retour in originele verpakking met kassabon
Beoogd gebruik	Plastificeren van foto's, kaarten, documenten, papieren zowel warm als koud

Veelgestelde vragen - A 3024 OLYMPIA

Wat is het maximale formaat dat ik kan plastificeren met de Olympia A 3024?

Het maximale formaat is DIN A3, met een breedte van 338 mm. U kunt documenten tot dit formaat plastificeren.

Hoe plastificeer ik warm met dit model?

Sluit het apparaat aan, zet de hoofdschakelaar aan en druk op de aan/uit-knop. Selecteer de hoesdikte met de instelknop. Wacht tot de LED-balk constant blauw brandt (ongeveer 2 tot 5 minuten). Voer de gesloten hoes als eerste in. De uitgevoerde hoes is zeer heet, ga er voorzichtig mee om.

Hoe plastificeer ik koud?

Sluit het apparaat aan en zet het aan. Druk op de instelknop tot de COLD LED brandt. De blauwe LED-balk geeft aan dat het apparaat klaar is. Voer de gesloten hoes als eerste in. Geen opwarmtijd nodig.

Wat te doen bij een papierstoring (vaste hoes)?

Druk op de achteruitloopknop op het bedieningspaneel. De hoes komt via de invoersleuf naar buiten. Als storingen aanhouden, reinig dan de rollen met gevouwen papier of neem contact op met de verkoper.

Welke hoezen kan ik gebruiken?

Gebruik uitsluitend hoezen die geschikt zijn voor warme plastificatie (indien warme stand) en die voldoen aan de toegestane dikte: van 80 µm (min) tot 175 µm (max). Gebruik geen geknipte of vuile hoezen.

Hoe lang duurt het opwarmen van het apparaat?

De opwarmtijd is ongeveer 2 tot 5 minuten. De LED-balk knippert rood in deze fase, wordt dan constant blauw wanneer de temperatuur is bereikt.

Kan ik het apparaat onbeheerd aan laten staan?

Het apparaat heeft een automatische uitschakeling na 30 minuten inactiviteit. Om veiligheidsredenen wordt echter aanbevolen het uit te schakelen en de stekker uit het stopcontact te halen wanneer u het niet gebruikt.

Hoe onderhoud ik de plastificeermachine?

Na gebruik de rollen reinigen door een gevouwen vel papier in de invoersleuf te voeren. Voor de behuizing, gebruik een zachte, licht vochtige doek met een mild schoonmaakmiddel. Gebruik nooit agressieve oplosmiddelen.

Kan ik metalen voorwerpen of hittegevoelige documenten plastificeren?

Nee. Voer geen metalen voorwerpen in en plastificeer geen hittegevoelige materialen (bijv. fotogevoelig papier). Vochtige documenten geven slechte resultaten.

Wat te doen als de LED-balk niet brandt?

Controleer of de hoofdschakelaar aan de achterzijde op AAN staat en of de aan/uit-knop op het bedieningspaneel is ingedrukt. Als het probleem aanhoudt, neem dan contact op met de verkoper (zie garantie).

GEBRUIKSAANWIJZING A 3024 OLYMPIA

Belangrijke veiligheidsinstructies 52

Belangrijke informatie ....53

Uitsluiting van aansprakelijkheid....53

Bedoeld gebruik....54

Apparaat verzorgen en reinigen 58

Storingen verhelpen....59

Gescheiden inzameling 60

Garantie 60

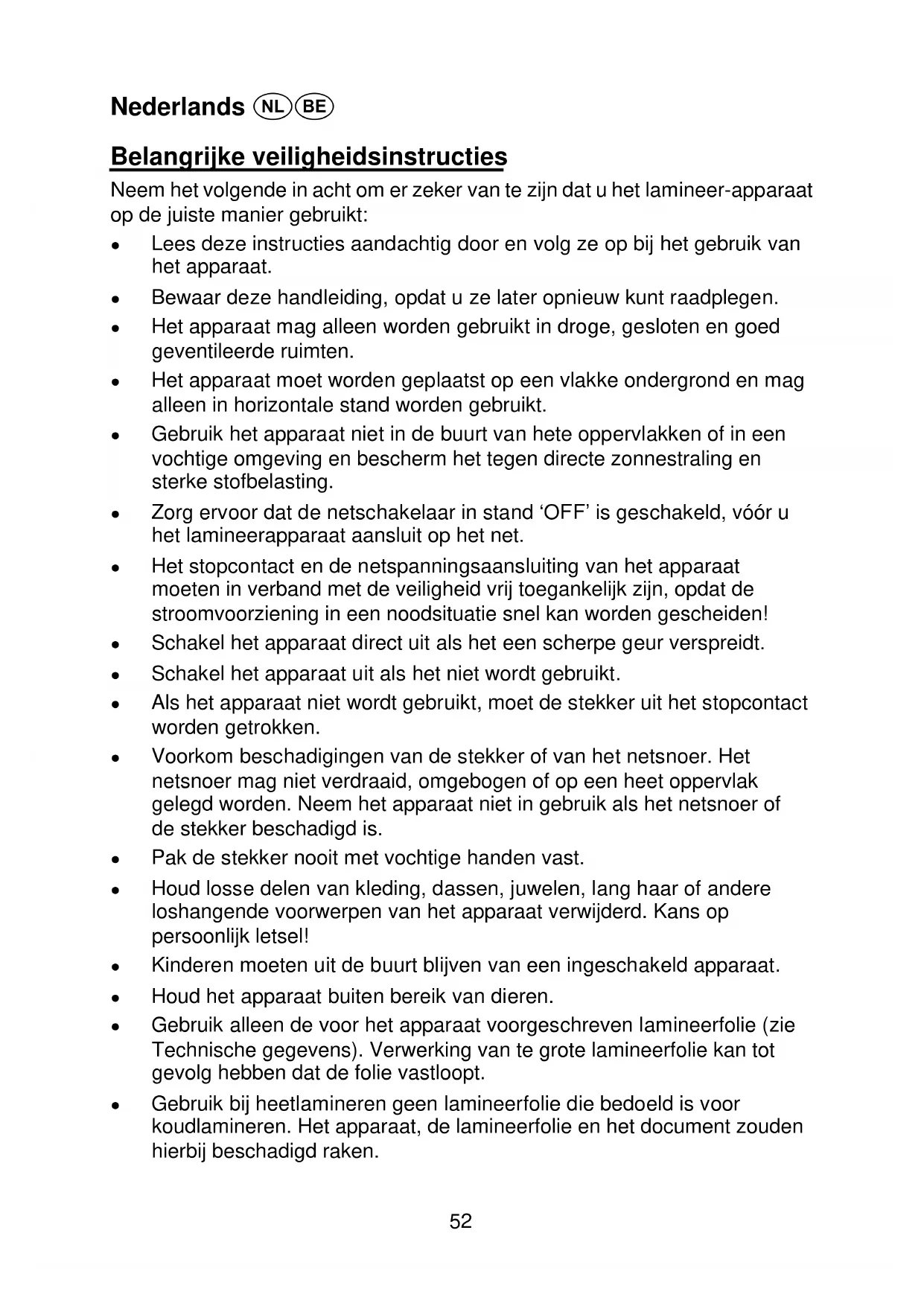

Belangrijke veiligheidsinstructies

Neem het volgende in acht om er zeker van te zijn dat u het lamineer-apparaat op de juiste manier gebruikt:

• Lees deze instructies aandachtig door en volg ze op bij het gebruik van

het apparaat.

- Bewaar deze handleiding, opdat u ze later opnieuw kunt raadplegen.

- Het apparaat mag alleen worden gebruikt in droge, gesloten en goed geventileerde ruimten.

- Het apparaat moet worden geplaatst op een vlakke ondergrond en mag alleen in horizontale stand worden gebruikt.

- Gebruik het apparaat niet in de buurt van hete oppervlakken of in een vochtige omgeving en bescherm het tegen directe zonnestraling en sterke stofbelasting.

- Zorg ervoor dat de netschakelaar in stand 'OFF' is geschakeld, vóór u het lamineerapparaat aansluit op het net.

- Het stopcontact en de netspanningsaansluiting van het apparaat moeten in verband met de veiligheid vrij toegankelijk zijn, opdat de stroomvoorziening in een noodsituatie snel kan worden gescheiden!

- Schakel het apparaat direct uit als het een scherpe geur verspreidt.

- Schakel het apparaat uit als het niet wordt gebruikt.

- Als het apparaat niet wordt gebruikt, moet de stekker uit het stopcontact worden getrokken.

- Voorkom beschadigingen van de stekker of van het netsnoer. Het netsnoer mag niet verdraaid, omgebogen of op een heet oppervlak gelegd worden. Neem het apparaat niet in gebruik als het netsnoer of de stekker beschadigd is.

- Pak de stekker nooit met vochtige handen vast.

- Houd losse delen van kleding, dassen, juwelen, lang haar of andere loshangende voorwerpen van het apparaat verwijderd. Kans op persoonlijk letsel!

- Kinderen moeten uit de buurt blijven van een ingeschakeld apparaat.

• Houd het apparaat buiten bereik van dieren.

- Gebruik alleen de voor het apparaat voorgeschreven lamineerfolie (zie Technische gegevens). Verwerking van te grote lamineerfolie kan tot gevolg hebben dat de folie vastloopt.

- Gebruik bij heetlamineren geen lamineerfolie die bedoeld is voor koudlamineren. Het apparaat, de lamineerfolie en het document zouden hierbij beschadigd raken.

• Snij lamineerfolie nooit op maat. De snijkanten die hierbij ontstaan kunnen tot gevolg hebben dat de folie vastloopt.
• Gebruik geen verontreinigde lamineerfolie. Reinig hem eventueel vooraf met een licht vochtige doek.
• Metalen voorwerpen kunnen niet gelamineerd worden.
• Gebruik het apparaat nooit om hittegevoelige materialen zoals thermisch papier te lamineren.
• Bij het lamineren van vochtige documenten bereikt u slechte lamineerresultaten.
• Tussen het lamineren van verschillende documenten moet minimaal 15 seconden pauze liggen.
• Laat het apparaat na gebruik minstens 30 minuten afkoelen.
• Verplaats het aparaat alleen in afgekoelde toestand.
• Raak de hete onderdelen van het apparaat niet aan. Kans op brandletsel! Wees ook voorzichtig in de omgang met gelamineerde folie. Die is heel warm!

Belangrijke informatie

• Identiteitsbewijzen en documenten kunnen hun geldigheid verliezen als ze worden gelamineerd, omdat dan de echtheid ervan niet meer kan worden gecontroleerd.
• Als u het lamineerapparaat aan anderen doorgeeft, moet u deze gebruiksaanwijzing altijd bijvoegen.
• Als zeer zachte materialen (zoals servetten) of kleine formaten moeten worden gelamineerd, adviseren wij het te lamineren document bovendien in een gevouwen blad papier te leggen om vastlopers te voorkomen. Het blad moet met de vouwkant naar voren in het lamineerapparaat worden ingevoerd.

Uitsluiting van aansprakelijkheid

Wij aanvaarden geen enkele aansprakelijkheid voor de juistheid van deze gebruiksaanwijzing en van de informatie die betrekking heeft op technische eigenschappen van het product. Het in deze documentatie beschreven product en de bijbehorende accessoires worden voortdurend verder ontwikkeld en verbeterd. Daarom behouden wij ons het recht voor om componenten, accessoires, technische specificaties en deze gebruiksaanwijzing zonder voorafgaande aankondiging op elk gewenst moment te wijzigen.

Bedoeld gebruik

Met dit lamineerapparaat kunnen afbeeldingen, kaarten, documenten, papier enz. heet of koud gelamineerd worden. Elk ander gebruik is niet toegestaan. Eigenmachtige wijzigingen of ombouw zijn niet toegestaan.

Technische gegevens

Bescherming en veredeling van uw documenten.

Lamineert foto's, documenten, illustraties enz. tot een formaat van DIN A3 (A 3024, A 3048) of DIN A4 (A 2024, A 2048).

Het apparaat werkt met 4 (A 2048, A 3048) of 2 (A 2024, A 3024)

verwarmde rollen, heeft een snelle opwarmtijd en lamineert zonder drager.

• Een ledstrip geeft de bedrijfsstatus weer
  • Automatische uitschakeling bij oververhitting
• Hoogwaardig verwarmingssysteem voorkomt vorming van rimpels of bellen
• Opwarmtijd van slechts 2 - 5 minuten
• Afkoelingstijd tot kamertemperatuur ongeveer 30 minuten.
• Foliedikte voor A 2024 + A 3024: minimaal 80 µm, maximaal 175 µm
• Foliedikte voor A 2048 + A 3048: minimaal 80 µm, maximaal 250 µm

Lamineersysteem:

hot-rollersysteem,4 verwarmde rollen (A 2048, A 3048)2 verwarmde rollen (A 2024, A 3024)

Maximale lamineerbreedte: 338 mm (A 3024, A 3048)

	240 mm (A 2024, A 2048)
Maximale lamineerdikte:	0,8 mm (A 2048, A 3048)
	0,6 mm (A 2024, A 3024)
Lamineersnelheid:	430 mm/min (A 2024, A 3024)
	600 mm/min (A 2048, A 3048)
Voedingsspanning:	220 - 240 Volt / 50 Hz
Opgenomen vermogen:	max. 800 W, 3,48 A (A 3024, A 3048)
	max. 500 W, 2,17A (A 2024, A 2048)
Afmetingen (I × b × h):	482 x 191 x 124 mm (A 3024, A 3048)
	382 x 191 x 124 mm (A 2024, A 2048)
Gewicht:	ca. 2,84 kg (A3024), ca. 3,25 kg (A3048)
	ca. 2,0 kg (A 2024), ca. 2,3 kg (A 2048)

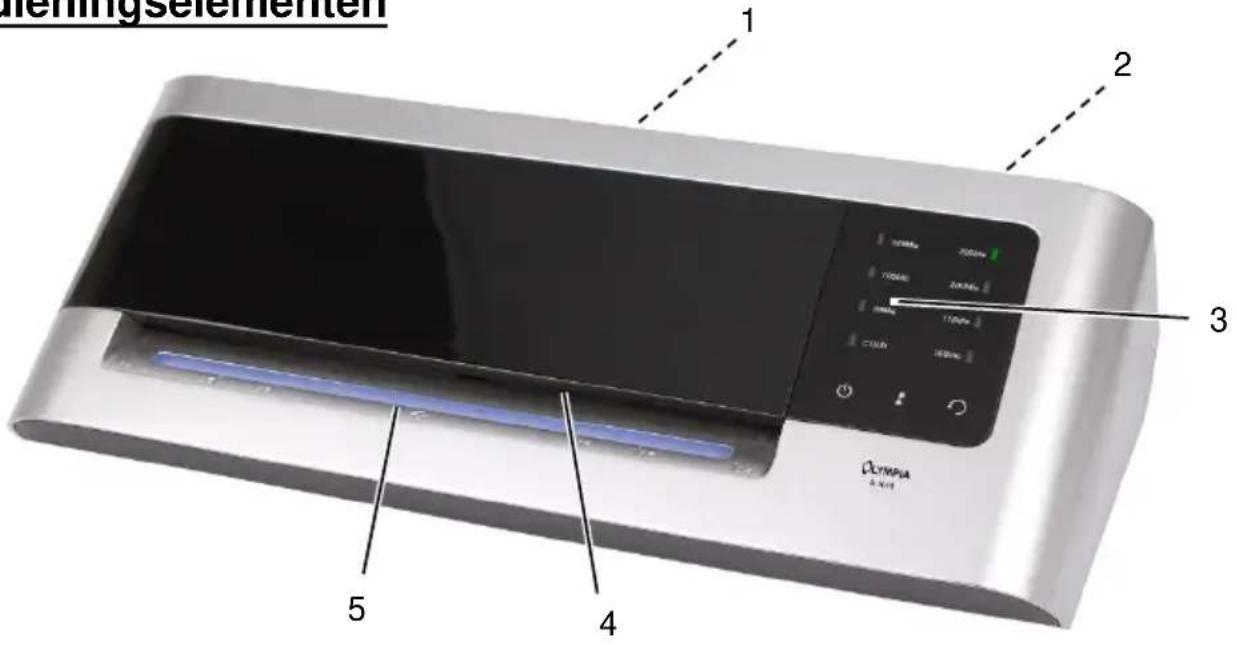

Bedieningselementen

dieningselementen 1 2 3 5 4 DLYMPIA

1 Lamineeruitvoer
2 Netschakelaar
3 Bedieningspaneel

4 Lamineerinvoer
5 Ledstrip

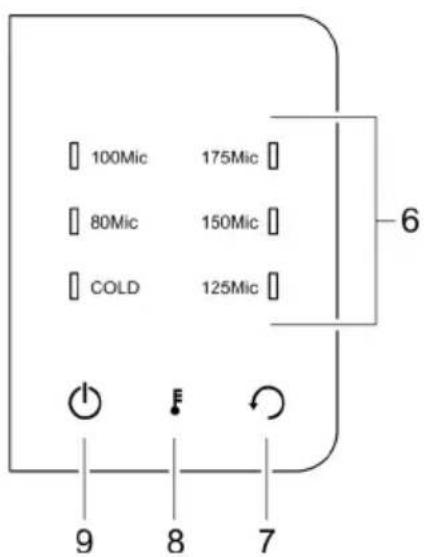

Bedieningspaneel A 2024 / A 3024

100Mic 175Mic 80Mic 150Mic COLD 125Mic 9 8 7 6

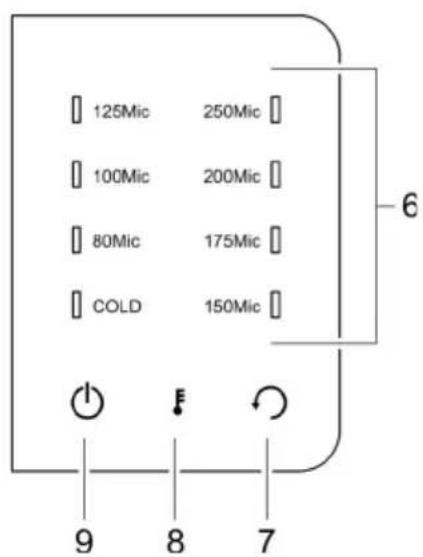

Bedieningspaneel A 2048 / A 3048

125Mic 250Mic 100Mic 200Mic 80Mic 175Mic COLD 150Mic 9 8 7 6

6 Weergave heet-/koudlamineren en geselecteerde foliedikte
7 Teruglooptoets
8 Insteltoets voor heet-/koudlamineren en foliedikte
9 Aan-uittoets

Koudlamineren

1. Steek de netstekker in een goed bereikbaar stopcontact.

Let op: Controleer of de gespecificeerde spanning van het apparaat overeenkomt met de spanning van het net (220-240 V / 50 Hz).

1. Schakel de netschakelaar op de achterkant van het apparaat in.
2. Druk op de aan-uittoets op het bedieningspaneel, om het apparaat in te schakelen. De aandrijfmotor voor de transportwalsen loopt aan.
3. Druk eventueel meermaals op de insteltoets voor heet-/koudlamineren en foliedikte, tot op het bedieningspaneel de COLD-led brandt. Zodra het apparaat gebruiksklaar is, kleurt de ledstrip blauw.

Let op: Als u het lamineerapparaat kort ervoor voor heetlamineren hebt gebruikt, moet u het eerst laten afkoelen. De afkoeltijd bedraagt tot 30 minuten. Tijdens de afkoelfase knippert de ledstrip rood.

1. Leg het te lamineren document zo tussen de lamineerfolie, dat aan elke kant ongeveer 3-5 mm folie uitsteekt.
2. Voer de lamineerfolie met het te lamineren document in de lamineerinvoer van het apparaat. De gesloten kant van de folie moet het eerst in het apparaat worden ingevoerd. Het lamineerproces verloopt automatisch.

Opm.: Om te voorkomen dat de lamineerfolie plooien vormt, mag de open kant van de lamineerfolie nooit eerst in de lamineerinvoer worden ingevoerd.

Opm.: Als het apparaaft 30 minuten niet wordt gebruikt, schakelt het automatisch uit. Druk op de aan-uittoets op het bedieningspaneel, om het apparaat weer in te schakelen.

1. Als u klaar bent met lamineren, drukt u op de aan-uittoets op het bedieningspaneel, om het apparaat uit te schakelen. Schakel de netschakelaar op de achterkant van het apparaat uit. Trek eventueel ook de stekker uit het stopcontact, zeker als u het apparaat gedurende een langere periode niet meer zult gebruiken.

Heetlamineren

1. Steek de netstekker in een goed bereikbaar stopcontact.

Let op: Controleer of de gespecificeerde spanning van het apparaat overeenkomt met de spanning van het net (220-240 V / 50 Hz).

1. Schakel de netschakelaar op de achterkant van het apparaat in.
2. Druk op de aan-uittoets op het bedieningspaneel, om het apparaat in te schakelen. De aandrijfmotor voor de transportwalsen loopt aan.
3. Selecteer de foliedikte. Druk eventueel meermaals op de insteltoets voor heet-/koudlamineren en foliedikte, tot op het bedieningspaneel de led van de betreffende foliedikte brandt. Tijdens de opwarmfase (ong. 2 - 5 min) knippert de ledstrip rood. Hij kleurt blauw en brandt continu, zodra de juiste temperatuur is bereikt en het apparaat gebruiksklaar is.

Let op: Als u kort ervoor grotere foliediktes met hogere temperaturen hebt gelamineerd, moet u het lamineerapparaat eerst laten afkoelen. De afkoeltijd bedraagt tot 30 minuten. Tijdens de afkoelfase knippert de ledstrip rood.

1. Leg het te lamineren document zo tussen de lamineerfolie, dat aan elke kant ongeveer 3-5 mm folie uitsteekt.

Let op: Gebruik uitsluitend folie voor heetlamineren!

Let op: Neem de gespecificeerde foliediktes in acht (zie 'Technische gegevens')!

1. Voer de lamineerfolie met het te lamineren document in de lamineerinvoer van het apparaat. De gesloten kant van de folie moet het eerst in het apparaat worden ingevoerd. De folie wordt samen met de inhoud automatisch in het apparaat getrokken en aaneengehecht.

Opm.: Om te voorkomen dat de lamineerfolie plooien vormt, mag de open kant van de lamineerfolie nooit eerst in de lamineerinvoer worden ingevoerd.

Let op: Net na het lamineren is de folie heel warm en zacht. Ga daarom voorzichtig om met het gelamineerde document.

Opm.: Om het gelamineerde document vlak te maken, kunt u het met een boek of een ander zwaar, vlak voorwerp platpersen.

Opm.: Als het apparaat 30 minuten niet wordt gebruikt, schakelt het automatisch uit. Druk op de aan-uittoets op het bedieningspaneel, om het apparaat weer in te schakelen.

1. Als u klaar bent met lamineren, drukt u op de aan-uittoets op het bedieningspaneel, om het apparaat uit te schakelen. Schakel de netschakelaar op de achterkant van het apparaat uit. Trek eventueel ook de stekker uit het stopcontact, zeker als u het apparaat gedurende een langere periode niet meer zult gebruiken.

Vastgelopen folie losmaken

Dit lamineerapparaat beschikt over een terugloopfunctie om vastgelopen folie snel te kunnen verwijderen.

1. Als de folie blokkeert, drukt u op de teruglooptoets ○.
2. De vastgelopen folie wordt losgemaakt en komt via de lamineerinvoer weer naar buiten.
3. Vervolgens moet het apparaat waarschijnlijk enkele malen worden gereinigd, zoals beschreven onder 'Apparaat verzorgen en reinigen'.
4. Als de folie blijft vastlopen of als vastgelopen folie niet meer uit het apparaat kan worden verwijderd, neemt u contact op met het verkooppunt waar u het apparaat hebt gekocht (zie garantie).

Apparaat verzorgen en reinigen

Aangekoekt materiaal en lijmresten op de transportrollen kunnen het lamineerresultaat verslechteren. Daarom moeten de transportrollen na gebruik regelmatig worden gereinigd.

Voer hiervoor een opgevouwen blad papier in de lamineerinvoer. Lijmresten worden door het eruit komend papier meegenomen. Herhaal deze handeling enkele malen.

Vóór het vochtig afwissen van het apparaat altijd de stekker uit het stopcontact trekken. Indien nodig kan de buitenkant worden afgewist met een doek die in milde zeep en schoon water is gedrenkt. Gebruik geen oplosmiddelen of agressieve reinigingsmiddelen.

Storingen verhelpen

Storing	Maatregel
De ledstrip brandt nietApparaat reageert niet	Controleer of de netschakelaar aan de achterkant van het apparaat ingeschakeld is. Controleer bovendien of de Aanschakelaar op het bedieningspaneel eveneens ingeschakeld is.Als de storing niet kan worden verholpen, neemt u contact op met het verkooppunt waar u het apparaat hebt gekocht (zie garantie).
Folie is vastgelopen	Controleer de afmetingen van de gebruikte lamineerfolie.Gebruik uitsluitend lamineerfolie met de gespecificeerde afmetingen.Zorg ervoor dat de lamineerfolie recht in het apparaat wordt ingevoerd.Volg de instructies onder ‘Vastgelopen folie losmaken’ op om vastgelopen folie uit het apparaat los te maken.
Gelamineerde folie is niet volledig transparant.	Lamineer dezelfde folie nogmaals om het lamineerresultaat te verbeteren.

CE

De overeenstemming met de EU- richtlijnen wordt bevestigd door de CE-markering.

Gescheiden inzameling

Dit pictogram (een doorgekruiste minicontainer) betekent dat dit product na afloop van zijn levensduur naar een voor de eindgebruiker beschikbaar inzamelingspunt moet worden teruggebracht. Dit pictogram geldt alleen in de staten van de EER ^1 .

Garantie

Geachte klant,

Het verheugt ons dat u voor dit apparaat hebt gekozen.

Geef het apparaat in geval van een defect met de kassabon en de originele verpakking terug in de zaak, waar u het gekocht heeft.

CE

NL Verklaring van overeenstemming

Voor de complete verklaring van overeenstemming gebruikt u alstublieft de kosteloze download van onze website www.go-europe.com.
