A 3024 - Máquina de laminado OLYMPIA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina laminadora
Marca	Olympia
Modelo	A 3024
Formato máximo	DIN A3 (ancho 338 mm)
Espesor de bolsa admisible	80 µm (mín) – 175 µm (máx)
Sistema de plastificación	Técnica Hot-Roller, 2 rodillos calefactores
Velocidad de plastificación	430 mm/min
Tiempo de calentamiento	Aproximadamente 2 a 5 minutos
Tiempo de enfriamiento	Aproximadamente 30 minutos
Plastificación en frío	Sí
Plastificación en caliente	Sí
Ajuste del espesor	Varios niveles (80, 100, 125, 150, 175 µm)
Función de marcha atrás	Sí, para eliminar atascos
Apagado automático	Después de 30 minutos de inactividad
Indicador LED	Azul (listo), rojo (calentamiento/enfriamiento)
Alimentación eléctrica	220-240 V, 50 Hz
Potencia consumida	Máx. 800 W, 3,48 A
Dimensiones (L x P x A)	482 x 191 x 124 mm
Peso	Aproximadamente 2,84 kg
Mantenimiento habitual	Limpieza de los rodillos con papel doblado
Seguridad	Corte automático en caso de sobrecalentamiento; no tocar los elementos calientes
Consumibles	Bolsas de plastificación (80-175 µm)
Garantía	Conforme a las condiciones del vendedor; devolución en embalaje original con ticket de compra
Uso previsto	Plastificación de fotos, tarjetas, documentos, papeles en caliente y en frío

Preguntas frecuentes - A 3024 OLYMPIA

¿Cuál es el formato máximo de documento que puedo plastificar con la Olympia A 3024?

El formato máximo es el DIN A3, es decir, un ancho de 338 mm. Puede plastificar documentos hasta este tamaño.

¿Cómo plastificar en caliente con este modelo?

Conecte el aparato, encienda el interruptor principal y luego la tecla de marcha. Seleccione el espesor de la bolsa con la tecla de ajuste. Espere hasta que la barra LED se vuelva azul fija (aproximadamente 2 a 5 minutos). Introduzca la bolsa cerrada primero. La bolsa que sale está muy caliente, manipúlela con cuidado.

¿Cómo plastificar en frío?

Conecte el aparato y enciéndalo. Presione la tecla de ajuste hasta que se encienda el LED COLD. La barra LED azul indica que el aparato está listo. Introduzca la bolsa cerrada primero. No se necesita tiempo de calentamiento.

¿Qué hacer en caso de atasco (bolsa atascada)?

Presione la tecla de marcha atrás situada en el panel de control. La bolsa sale por la ranura de introducción. Si los atascos persisten, limpie los rodillos con papel doblado o contacte al vendedor.

¿Qué bolsas puedo usar?

Use exclusivamente bolsas adecuadas para plastificación en caliente (si modo caliente) y que respeten el espesor admisible: de 80 µm (mín) a 175 µm (máx). No use bolsas cortadas o sucias.

¿Cuánto tiempo tarda en calentarse el aparato?

El tiempo de calentamiento es de aproximadamente 2 a 5 minutos. La barra LED parpadea en rojo durante esta fase, luego se vuelve azul fija cuando se alcanza la temperatura.

¿Puedo dejar el aparato encendido sin supervisión?

El aparato dispone de un apagado automático después de 30 minutos de inactividad. Sin embargo, por razones de seguridad, se recomienda apagarlo y desconectarlo cuando no lo use.

¿Cómo mantener la laminadora?

Después de usar, limpie los rodillos introduciendo una hoja de papel doblada en la ranura de introducción. Para la carcasa, use un paño suave ligeramente húmedo con un jabón suave. No use nunca disolventes agresivos.

¿Puedo plastificar objetos metálicos o documentos sensibles al calor?

No. No introduzca ningún objeto metálico y no plastifique materiales sensibles al calor (ej: papel fotosensible). Los documentos húmedos darán malos resultados.

¿Qué hacer si la barra LED no se enciende?

Verifique que el interruptor principal en la parte trasera esté en ON y que la tecla de marcha en el panel de control esté presionada. Si el problema persiste, contacte al vendedor (ver garantía).

MANUAL DE USUARIO A 3024 OLYMPIA

Instrucciones de seguridad importantes....33

Advertencias importantes ....34

Exclusión de responsabilidad ....35

Uso previsto 35

Características prestacionales....35

Elementos de mando....37

Laminación en frío 38

Laminación en caliente 39

Eliminar un atasco de película transparente ....40

Cuidado y limpieza....40

Eliminación de fallos 41

Indicaciones de eliminación....42

Garantía 42

Italiano IT CH

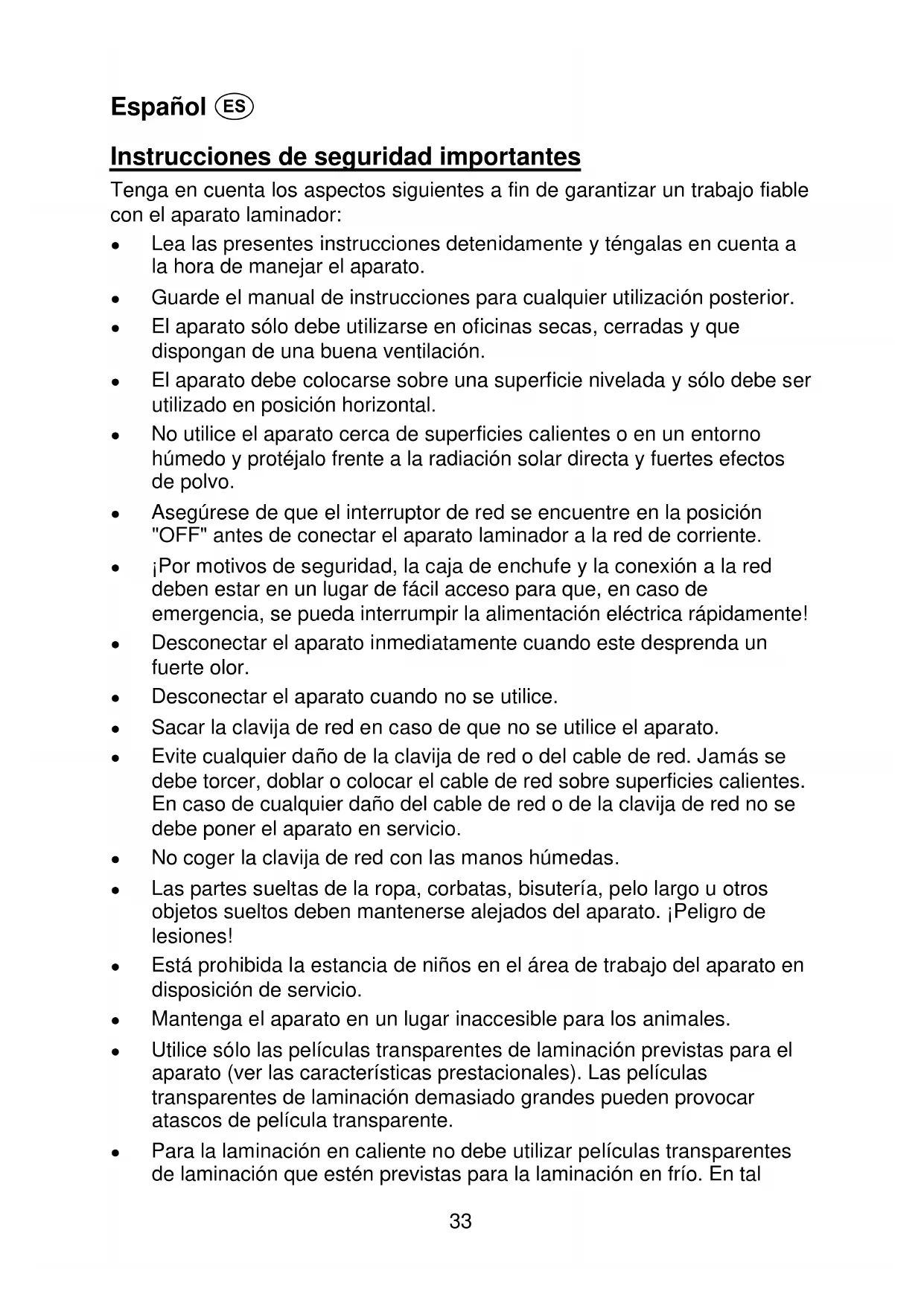

Instrucciones de seguridad importantes

Tenga en cuenta los aspectos siguientes a fin de garantizar un trabajo fiable con el aparato laminador:

• Lea las presentes instrucciones detenidamente y téngalas en cuenta a la hora de manejar el aparato.
• Guarde el manual de instrucciones para cualquier utilización posterior.
• El aparato sólo debe utilizarse en oficinas secas, cerradas y que dispongan de una buena ventilación.
• El aparato debe colocarse sobre una superficie nivelada y sólo debe ser utilizado en posición horizontal.
• No utilice el aparato cerca de superficies calientes o en un entorno húmedo y protéjalo frente a la radiación solar directa y fuertes efectos de polvo.
• Asegúrese de que el interruptor de red se encuentre en la posición "OFF" antes de conectar el aparato laminador a la red de corriente.
• ¡Por motivos de seguridad, la caja de enchufe y la conexión a la red deben estar en un lugar de fácil acceso para que, en caso de emergencia, se pueda interrumpir la alimentación eléctrica rápidamente!
• Desconectar el aparato inmediatamente cuando este desprenda un fuerte olor.
• Desconectar el aparato cuando no se utilice.
• Sacar la clavija de red en caso de que no se utilice el aparato.
• Evite cualquier daño de la clavija de red o del cable de red. Jamás se debe torcer, doblar o colocar el cable de red sobre superficies calientes. En caso de cualquier daño del cable de red o de la clavija de red no se debe poner el aparato en servicio.
• No coger la clavija de red con las manos húmedas.
• Las partes sueltas de la ropa, corbatas, bisutería, pelo largo u otros objetos sueltos deben mantenerse alejados del aparato. ¡Peligro de lesiones!
• Está prohibida la estancia de niños en el área de trabajo del aparato en disposición de servicio.
• Mantenga el aparato en un lugar inaccesible para los animales.
• Utilice sólo las películas transparentes de laminación previstas para el aparato (ver las características prestacionales). Las películas transparentes de laminación demasiado grandes pueden provocar atascos de película transparente.
• Para la laminación en caliente no debe utilizar películas transparentes de laminación que estén previstas para la laminación en frío. En tal

caso, el aparato, la película transparente de laminación y el documento sufrirían daños.

• No corte las películas transparentes de laminación a medida. Los cantos de corte generados pueden provocar atascos de película transparente.
• No utilice películas transparentes de laminación sucias. Si fuera necesario, limpie las mismas previamente con un paño suave y ligeramente húmedo.
• No se pueden laminar objetos metálicos.
• Con este aparato no deben laminarse materiales termosensibles como, por ejemplo, papel térmico.
• La laminación de documentos húmedos conlleva un mal resultado de laminación.
• Entre los procesos de laminación debe dejarse una pausa de al menos 15 segundos.
• Deje que el aparato se enfríe durante al menos 30 minutos después del servicio.
• Transporte el aparato únicamente cuando se haya enfriado.
• No entre en contacto con las partes calientes del aparato. ¡Peligro de quemaduras! También tenga cuidado a la hora de manejar la película transparente laminada. ¡Esta está muy caliente!

Advertencias importantes

• Documentos Nacionales de Identidad y otros documentos pueden perder su validez, ya que después del laminado no es posible comprobar la autenticidad de los documentos.
• En caso de entregar el aparato laminador a otras personas, adjunte siempre las presentes instrucciones de uso.
• Cuando se pretende laminar materiales muy blandos (por ejemplo, servilletas) o formatos pequeños, entonces recomendamos colocar el producto a laminar en una hoja de papel doblada a fin de evitar posibles atascos. Esta hoja de papel doblada debe introducirse con el borde de doblado orientado hacia delante en el aparato laminador.

Exclusión de responsabilidad

No asumimos garantía alguna por la integridad de las informaciones que se refieren a características técnicas, así como a la presente documentación. El producto descrito en la presente documentación y, en caso dado, sus accesorios, están sujetos a la mejora continua y al desarrollo ulterior. Por este motivo, nos reservamos el derecho a modificar en cualquier momento y sin previa notificación los componentes, accesorios, especificaciones técnicas, así como la presente documentación del producto.

Uso previsto

Este aparato laminador permite laminar en caliente o frío imágenes, tarjetas, documentos, papel, etc. Cualquier otro uso se considera no conforme al objetivo previsto. Se prohíbe expresamente cualquier modificación o transformación.

Características prestacionales

Protección y mejora de sus documentos.

Permite laminar fotos, documentos, gráficos, etc. de un tamaño de hasta DIN A3 (A 3024, A 3048) o DIN A4 (A 2024, A 2048).

El aparato funciona con 4 rodillos calefactores (A 2048, A 3048) o con 2 rodillos calefactores (A 2024, A 3024), tiene un tiempo de calentamiento rápido y lamina sin materias portantes.

• Una barra de LEDs indica el estado de servicio
• Desconexión automática en caso de sobrecalentamiento
• El sistema de calentamiento de alta calidad evita la formación de marcas y burbujas
• Tiempo de calentamiento de tan solo 2 – 5 minutos
• Tiempo de enfriamiento hasta la temperatura ambiente aproximadamente de 30 minutos
• Espesores de película transparente para A 2024 + A 3024: al menos 80 μm, como máximo 175 μm
• Espesores de película transparente para A 2048 + A 3048: al menos 80 μm, como máximo 250 μm

Sistema de laminación: Técnica de rodillos calientes,

4 rodillos calefactores (A 2048, A 3048)

2 rodillos calefactores (A 2024, A 3024)

Máxima anchura de laminación: 338 mm (A 3024, A 3048)

240 mm (A 2024, A 2048)

Máximo espesor de laminación:	0,8 mm (A 2048, A 3048)
	0,6 mm (A 2024, A 3024)
Velocidad de laminación:	430 mm/min (A 2024, A 3024)
	600 mm/min (A 2048, A 3048)
Alimentación de tensión:	220-240 voltios / 50 Hz
Potencia de entrada:	como máximo, 800 W, 3,48 A (A 3024, A 3048)
	como máximo, 500 W, 2,17 A (A 2024, A 2048)
Dimensiones (longitud x an-chura x altura):	482 x 191 x 124 mm (A 3024, A 3048)
	382 x 191 x 124 mm (A 2024, A 2048)
Peso: aprox. 2,84 kg (A 3024),	aprox. 3,25 kg (A 3048)
	aprox. 2,0 kg (A 2024),
	aprox. 2,3 kg (A 2048)

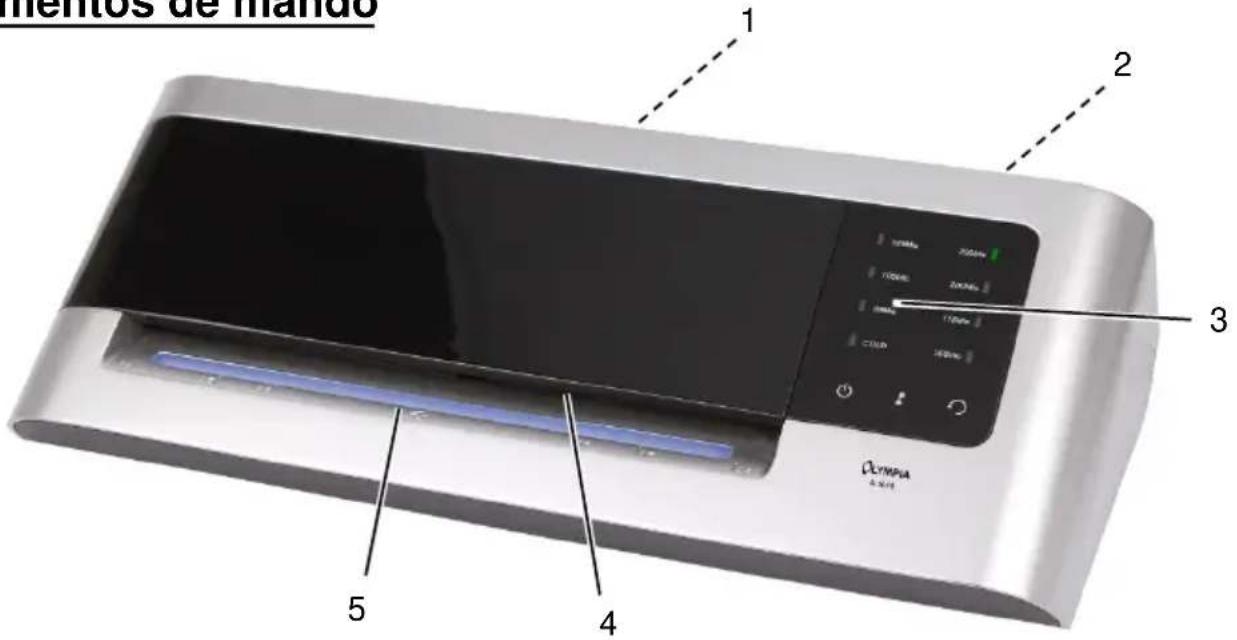

Elementos de mando

nimentos de mano 1 2 3 4 5 OLYMPA A-901

1 Salida de laminación
2 Interruptor de red
3 Panel de mando

4 Entrada de laminación
5 Barra de LEDs

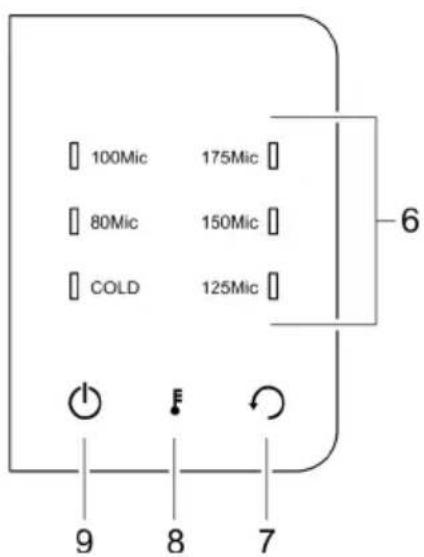

Panel de mando A 2024 / A 3024

100Mic 175Mic 80Mic 150Mic COLD 125Mic 9 8 7 6

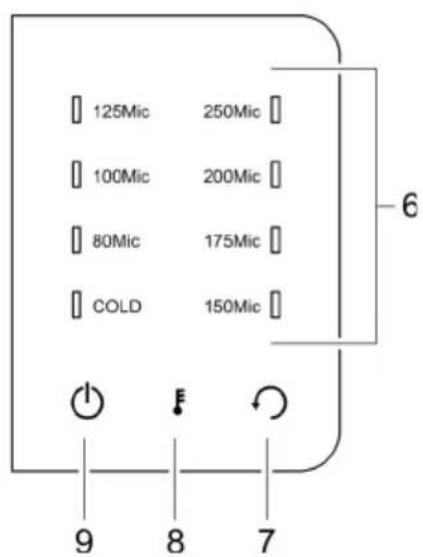

Panel de mando A 2048 / A 3048

125Mic 250Mic 100Mic 200Mic 80Mic 175Mic COLD 150Mic 9 8 7 6

6 Indicación para laminación en frío/caliente y el espesor de película transparente seleccionado
7 Tecla de retroceso
8 Ajustar la tecla para la laminación en frío/caliente y el espesor de película transparente
9 Tecla de encendido/apagado

Laminación en frío

1. Conecte el cable de corriente a una caja de enchufe estándar fácilmente accesible.
   Atención: Compruebe si la indicación de tensión del aparato coincide con la de su red de corriente (220-240 V / 50 Hz).
2. Encienda el Interruptor de red en la parte posterior del aparato.
3. Pulse la Tecla de encendido/apagado ubicada en el panel de mando para encender el aparato. El motor de accionamiento para los rodillos de transporte arranca.
4. Si fuera necesario, pulse repetidamente Ajustar la tecla para la laminación en frío/caliente y el espesor de película transparente hasta que se ilumine el LED COLD en el panel de mando. La barra de LEDs se ilumina en azul de forma permanente cuando el aparato se encuentra en disposición de servicio.

Atención: Si se ha utilizado el aparato laminador poco antes para la laminación en caliente, es necesario dejar que este se enfríe. El tiempo de enfriamiento es de hasta 30 minutos. La barra de LEDs parpadea en rojo durante la fase de enfriamiento.

1. Introduzca el producto a laminar en la película transparente de laminación de tal modo que en cada uno de los lados exista una distancia de unos 3-5 mm hasta el borde de la película transparente.

2. Introduzca la película transparente de laminación junto con el producto a laminar en la entrada de laminación del aparato laminador. El lado cerrado de la película transparente debe ser introducido primero. El proceso de laminación se realiza de forma automática.

Advertencia: A fin de evitar que la película transparente de laminación forme pliegues, jamás se debe introducir primero el lado abierto de la película transparente de laminación en la entrada de laminación.

Advertencia: El aparato se desconecta automáticamente si no ha sido utilizado durante 30 minutos. Pulse la Tecla de encendido/apagado ubicada en el panel de mando para volver a encender el aparato.

1. Cuando haya finalizado la laminación, pulse la Tecla de encendido/apagado ubicada en el panel de mando para apagar el aparato. Apague el Interruptor de red en la parte posterior del aparato. Si fuera necesario, extraiga además la clavija de alimentación, sobre todo cuando no va a utilizar el aparato durante un período de tiempo de mayor duración.

Laminación en caliente

1. Conecte el cable de corriente a una caja de enchufe estándar fácilmente accesible.

Atención: Compruebe si la indicación de tensión del aparato coincide con la de su red de corriente (220-240 V / 50 Hz).

1. Encienda el Interruptor de red en la parte posterior del aparato.
2. Pulse la Tecla de encendido/apagado ubicada en el panel de mando para encender el aparato. El motor de accionamiento para los rodillos de transporte arranca.
3. Seleccione el espesor de película transparente: si fuera necesario, pulse repetidamente Ajustar la tecla para la laminación en frío/caliente y el espesor de película transparente hasta que se ilumine el LED en el panel de mando al lado del correspondiente espesor de película transparente. La barra de LEDs parpadea en rojo durante la fase de calentamiento (aproximadamente 2 - 5 minutos). La barra de LEDs se ilumina de forma permanente en azul cuando se ha alcanzado la temperatura correcta y el aparato se encuentra en disposición de servicio.

Atención: Si previamente se han laminado espesores de película transparente más gruesos con temperaturas más elevadas, es necesario dejar que se enfríe el aparato laminador. El tiempo de enfriamiento es de hasta 30 minutos. La barra de LEDs parpadea en rojo durante la fase de enfriamiento.

1. Introduzca el producto a laminar de tal modo en la película transparente de laminación que en cada uno de los lados exista una distancia de unos 3-5 mm hasta el borde de la película transparente.

Atención: ¡Utilice exclusivamente películas transparentes de laminación en caliente!

Atención: ¡Tenga en cuenta el espesor admisible de película transparente (ver las características prestacionales)!

1. Introduzca la película transparente de laminación junto con el producto a laminar en la entrada de laminación del aparato laminador. El lado cerrado de la película transparente debe ser introducido primero. La película transparente junto con su contenido será introducida y soldada automáticamente.

Advertencia: A fin de evitar que la película transparente de laminación forme pliegues, jamás se debe introducir primero el lado abierto de la película transparente de laminación en la entrada de laminación.

Atención: La película transparente saliente está muy caliente y muy blanda cuando sale después de la laminación. Tratar el producto laminado siempre con mucho cuidado.

Advertencia: Para aplanar puede prensarse el producto laminado con un libro o con otro objeto plano y pesado.

Advertencia: El aparato se desconecta automáticamente si no ha sido utilizado durante 30 minutos. Pulse la Tecla de encendido/apagado ubicada en el panel de mando para volver a encender el aparato.

1. Cuando haya finalizado la laminación, pulse la Tecla de encendido/apagado ubicada en el panel de mando para apagar el aparato. Apague el Interruptor de red en la parte posterior del aparato. Si fuera necesario, extraiga además la clavija de alimentación, sobre todo cuando no va a utilizar el aparato durante un período de tiempo de mayor duración.

Eliminar un atasco de película transparente

Este aparato laminador está equipado con una función de retroceso para eliminar rápidamente los atascos de película transparente.

1. Pulse la Tecla de retroceso ○ en caso de cualquier bloqueo de la película transparente.
2. La película transparente atascada se suelta y vuelve a salir de la entrada de laminación en la parte delantera.
3. A continuación seguramente será necesario limpiar el aparato repetidamente según la descripción del apartado "Cuidado y limpieza".
4. Si los atascos de película transparente se repiten continuamente o cuando no sea posible sacar la película transparente atascada del aparato laminador, rogamos que se ponga en contacto con el distribuidor donde ha adquirido el aparato (ver la garantía).

Cuidado y limpieza

Las acumulaciones y los restos de pegamento en los rodillos de transporte pueden repercutir sobre el resultado de laminación. Por este motivo, es necesario limpiar los rodillos de transporte periódicamente después de cada utilización:

A tal fin debe introducirse una hoja plegada de papel en la entrada de laminación. Los restos de pegamento son arrastrados por el papel saliente. Repetir este proceso varias veces.

Antes de limpiar el aparato en húmedo, siempre debe sacarse la clavija de red. En caso de que fuera necesario, puede limpiarse la carcasa con un trapo empapado en una mezcla de jabón suave y agua clara. No utilice disolventes ni agentes de limpieza agresivos.

Fallo	Soluciones
La barra de LEDs no se iluminaEl aparato no muestra ninguna reacción	Compruebe si el interruptor de red en la parte posterior del aparato está conectado correctamente. Compruebe también si el conectador en el panel de mando está conectado.Si el fallo no se ha eliminado, rogamos que se ponga en contacto con el distribuidor donde ha adquirido el aparato (ver la garantía).
Atasco de película transparente	Compruebe el tamaño de la película transparente de laminación utilizada.Utilice sólo películas transparentes de laminación del tamaño indicado.Asegúrese de que la película transparente de laminación haya sido introducida en posición recta en el aparato.Para eliminar el atasco siga las instrucciones del apartado "Eliminar un atasco de película transparente".
La película transparente laminada no es completamente transparente	Vuelva a laminar la misma película transparente para mejorar el resultado de laminación.

La conformidad con las directivas de la UE queda afirmada mediante el símbolo CE.

Indicaciones de eliminación

Este símbolo (cubo de basura tachado) significa que después de finalizar su vida útil, se debe llevar el producto a un sistema de recogida o reciclaje disponible para el usuario final. Este símbolo únicamente es aplicable a los estados del EEE ^1 .

Garantía

Estimado cliente,

nos alegramos de que Usted se haya decidido por este aparato.

En caso de un defecto devuelva el aparato junto con el justificante de compra y el embalaje original al lugar donde lo ha adquirido.

ES Declaración de conformidad

Puede descargar gratis la declaración de conformidad completa en nuestra Web www.go-europe.com.
