A 3024 - Macchina per laminare OLYMPIA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Laminatrice (plastificatrice)
Marca	Olympia
Modello	A 3024
Formato massimo	DIN A3 (larghezza 338 mm)
Spessore massimo della busta	80 µm (min) – 175 µm (max)
Sistema di plastificazione	Tecnica Hot-Roller, 2 rulli riscaldanti
Velocità di plastificazione	430 mm/min
Tempo di riscaldamento	Circa 2-5 minuti
Tempo di raffreddamento	Circa 30 minuti
Plastificazione a freddo	Sì
Plastificazione a caldo	Sì
Regolazione dello spessore	Più livelli (80, 100, 125, 150, 175 µm)
Funzione di inversione	Sì, per eliminare gli inceppamenti
Spegnimento automatico	Dopo 30 minuti di inattività
Indicatore LED	Blu (pronto), rosso (riscaldamento/raffreddamento)
Alimentazione elettrica	220-240 V, 50 Hz
Potenza assorbita	Max. 800 W, 3,48 A
Dimensioni (L x P x A)	482 x 191 x 124 mm
Peso	Circa 2,84 kg
Manutenzione ordinaria	Pulizia dei rulli con carta piegata
Sicurezza	Spegnimento automatico in caso di surriscaldamento; non toccare le parti calde
Materiali di consumo	Buste per plastificazione (80-175 µm)
Garanzia	Conforme alle condizioni del venditore; restituzione nell'imballaggio originale con scontrino
Utilizzo previsto	Plastificazione di foto, carte, documenti, carta a caldo e a freddo

Domande frequenti - A 3024 OLYMPIA

Qual è il formato massimo di documento che posso plastificare con l'Olympia A 3024?

Il formato massimo è il DIN A3, cioè una larghezza di 338 mm. Puoi plastificare documenti fino a questa dimensione.

Come plastificare a caldo con questo modello?

Collega l'apparelio, accendi l'interruttore principale poi il pulsante di accensione. Seleziona lo spessore della busta con il tasto di regolazione. Aspetta che la barra LED diventi blu fissa (circa 2-5 minuti). Introduci la busta chiusa per prima. La busta in uscita è molto calda, maneggiala con cautela.

Come plastificare a freddo?

Collega l'apparechio e accendilo. Premi il tasto di regolazione finché il LED COLD non si accende. La barra LED blu indica che l'apparecchio è pronto. Introduci la busta chiusa per prima. Non è necessario alcun tempo di riscaldamento.

Cosa fare in caso di inceppamento (busta bloccata)?

Premi il tasto di inversione situato sul pannello di controllo. La busta esce dalla fessura di inserimento. Se gli inceppamenti persistono, pulisci i rulli con carta piegata o contatta il rivenditore.

Quali buste posso usare?

Utilizza esclusivamente buste adatte alla plastificazione a caldo (se modalità caldo) e rispettanti lo spessore ammesso: da 80 µm (min) a 175 µm (max). Non usare buste tagliate o sporche.

Quanto tempo impiega l'apparecchio a riscaldarsi?

Il tempo di riscaldamento è di circa 2-5 minuti. La barra LED lampeggia in rosso durante questa fase, poi diventa blu fissa quando la temperatura è raggiunta.

Posso lasciare l'apparecchio acceso incustodito?

L'apparecchio dispone di uno spegnimento automatico dopo 30 minuti di inattività. Tuttavia, per motivi di sicurezza, si consiglia di spegnerlo e scollegare la spina quando non lo si utilizza.

Come manutenere la plastificatrice?

Dopo l'uso, pulisci i rulli introducendo un foglio di carta piegato nella fessura di inserimento. Per la custodia, usa un panno morbido leggermente inumidito con sapone neutro. Non usare mai solventi aggressivi.

Posso plastificare oggetti metallici o documenti sensibili al calore?

No. Non introdurre oggetti metallici e non plastificare materiali sensibili al calore (es. carta fotosensibile). I documenti umidi daranno risultati scadenti.

Cosa fare se la barra LED non si accende?

Verifica che l'interruttore principale sul retro sia su ON e che il pulsante di accensione sul pannello di controllo sia premuto. Se il problema persiste, contatta il rivenditore (vedi garanzia).

MANUALE UTENTE A 3024 OLYMPIA

Importanti indicazioni di sicurezza....43

Indicazioni importanti 44

Esclusione di responsabilità 44

Impiego conforme agli usi previsti ....45

Caratteristiche di prestazione 45

Elementi di comando 46

Plastificazione a freddo....47

Plastificazione a caldo 48

Rimozione di intasamenti da pellicola 49

Cura e pulizia....49

Eliminazione di guasti 50

Nota sullo smaltimento ....51

Garanzia 51

Nederlands NL BE

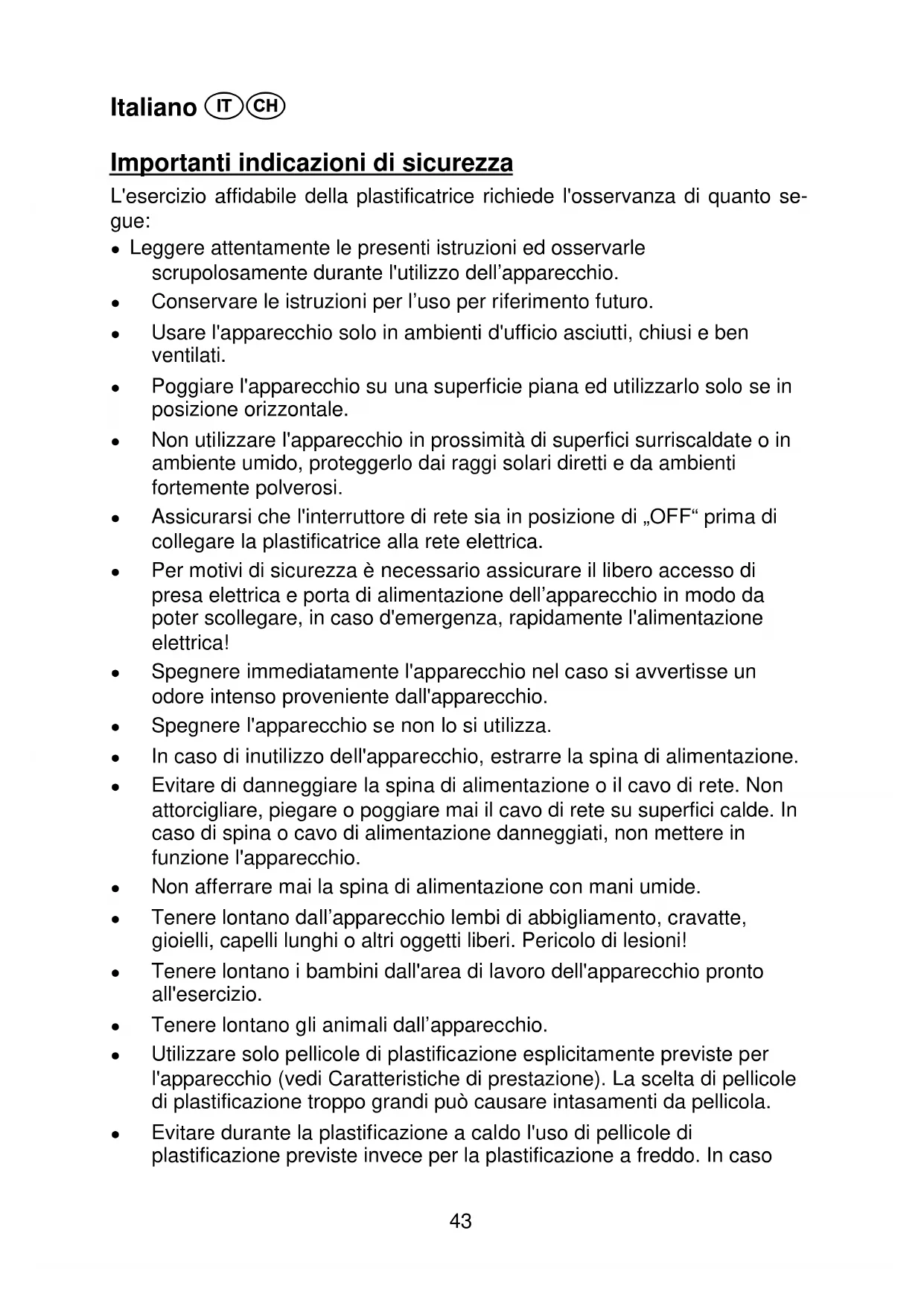

Importanti indicazioni di sicurezza

L'esercizio affidabile della plastificatrice richiede l'osservanza di quanto segue:

• Leggere attentamente le presenti istruzioni ed osservarle scrupolosamente durante l'utilizzo dell'apparecchio.
• Conservare le istruzioni per l'uso per riferimento futuro.
• Usare l'apparecchio solo in ambienti d'ufficio asciutti, chiusi e ben ventilati.
• Poggiare l'apparecchio su una superficie piana ed utilizzarlo solo se in posizione orizzontale.
• Non utilizzare l'apparecchio in prossimità di superfici surriscaldate o in ambiente umido, proteggerlo dai raggi solari diretti e da ambienti fortemente polverosi.
• Assicurarsi che l'interruttore di rete sia in posizione di „OFF“ prima di collegare la plastificatrice alla rete elettrica.
• Per motivi di sicurezza è necessario assicurare il libero accesso di presa elettrica e porta di alimentazione dell'apparecchio in modo da poter scollegare, in caso d'emergenza, rapidamente l'alimentazione elettrica!
• Spegnere immediatamente l'apparecchio nel caso si avvertisse un odore intenso proveniente dall'apparecchio.
• Spegnere l'apparecchio se non lo si utilizza.
• In caso di inutilizzo dell'apparecchio, estrarre la spina di alimentazione.
• Evitare di danneggiare la spina di alimentazione o il cavo di rete. Non attorcigliare, piegare o poggiare mai il cavo di rete su superfici calde. In caso di spina o cavo di alimentazione danneggiati, non mettere in funzione l'apparecchio.
  • Non afferrare mai la spina di alimentazione con mani umide.
• Tenere lontano dall'apparecchio lembi di abbigliamento, cravatte, gioielli, capelli lunghi o altri oggetti liberi. Pericolo di lesioni!
• Tenere lontano i bambini dall'area di lavoro dell'apparecchio pronto all'esercizio.
• Tenere lontano gli animali dall'apparecchio.
• Utilizzare solo pellicole di plastificazione esplicitamente previste per l'apparecchio (vedi Caratteristiche di prestazione). La scelta di pellicole di plastificazione troppo grandi può causare intasamenti da pellicola.
• Evitare durante la plastificazione a caldo l'uso di pellicole di plastificazione previste invece per la plastificazione a freddo. In caso

contrario l'apparecchio, la pellicola di plastificazione ed il documento saranno danneggiati.

• Non tagliare le pellicole di plastificazione nel tentativo di adattarne le dimensioni. Gli spigoli di taglio risultanti possono infatti causare un intasamento da pellicola.
• Non utilizzare pellicole di plastificazione sporche. Pulirle se occorre prima dell'uso con un panno morbido e leggermente umido.
  • Non è consentita la plastificazione di oggetti metallici.
• Evitare di plastificare materiali sensibili al calore come ad es. carta termica per fax.
• In caso di plastificazione di documenti umidi i risultati saranno insoddisfacenti.
• La pausa da osservare tra le singole operazioni di plastificazione deve essere di minimo 15 secondi.
• Lasciare raffreddare l'apparecchio dopo l'uso per minimo 30 minuti.
• Trasportare l'apparecchio solo se lasciato precedentemente raffreddare.
• Evitare il contatto con parti dell'apparecchio surriscaldate. Pericolo di ustioni! Prestare attenzione altresì durante il maneggio della pellicol a plastificata visto che può risultare molto calda!

Indicazioni importanti

• Tessere e documenti possono perdere la loro validità in caso di plastificazione, visto che in seguito non è spesso più possibile verificarne la rispettiva autenticità.
• In caso di cessione della plastificatrice ad altre persone, accludere sempre il presente manuale di istruzioni per l'uso.
• Se si tratta di plastificare materiali molto morbidi (come ad es. tovaglioli di carta) o di piccolo formato, al fine di escludere possibili intasamenti, si consiglia di introdurre insieme al documento da plastificare un foglio di carta piegato. La parte piegata va in tal caso introdotta per prim a nell'apertura della plastificatrice.

Esclusione di responsabilità

Non si assume nessuna garanzia per l'esattezza delle informazioni che fanno riferimento alle caratteristiche tecniche ed alla presente documentazione allegata. Il prodotto descritto in questa documentazione come anche gli accessori eventualmente necessari sono soggetti a continue migliorie e sviluppi. Pertanto ci riserviamo il diritto di modificare in qualsiasi momento e senza preavviso alcuno componenti, accessori, specifiche tecniche e la presente documentazione di prodotto.

Impiego conforme agli usi previsti

Con questa plastificatrice è possibile laminare a caldo o a freddo immagini, schede, documenti, carta e simili. Qualsiasi altro impiego è da ritenersi non conforme alle disposizioni. Non sono ammesse modifiche o variazioni arbitrarie.

Caratteristiche di prestazione

Protezione e valorizzazione dei vostri documenti.

Plastificazione di fotografie, documenti, grafici ecc. fino al formato DIN A3 (A 3024, A 3048) ovvero DIN A4 (A 2024, A 2048).

L'apparecchio dispone di 4 (A 2048, A 3048) ovvero 2 rulli a caldo (A 2024, A 3024), il tempo di riscaldamento è breve e la plastificazione viene eseguita senza supporto.

• Una spia LED visualizza lo stato di esercizio
• Spegnimento automatico in caso di surriscaldamento
• Ottimo sistema di riscaldamento contro la formazione di strie e bolle
• Tempo di riscaldamento di soli ca. 2 - 5 minuti
• Tempo di raffreddamento a temperatura ambiente ca. 30 minuti
• Spessore della pellicola per A 2024 + A 3024: min. 80 µm, max. 175 µm
• Spessore della pellicola per A 2048 + A 3048: min. 80 µm, max. 250 µm

Sistema di plastificazione:	Tecnica Hot Roller,4 rulli a caldo (A 2048, A 3048)2 rulli a caldo (A 2024, A 3024)
Max. larghezza di plastificazi- one:	338 mm (A 3024, A 3048)240 mm (A 2024, A 2048)
Max. spessore di plastificazi- one:	0,8 mm (A 2048, A 3048)0,6 mm (A 2024, A 3024)
Velocità di plastificazione:	430 mm/min (A 2024, A 3024)600 mm/min (A 2048, A 3048)
Tensione di alimentazione:	220-240 Volt / 50 Hz
Assorbimento:	max. 800 W, 3,48 A (A 3024, A 3048)max. 500 W, 2,17 A (A 2024, A 2048)
Dimensioni (L x P x H): 482 x 191 x 124 mm (A 3024, A 3048)382 x 191 x 124 mm (A 2024, A 2048)
Peso: ca. 2,84 kg (A3024), ca. 3,25 kg(A2048)ca. 2,0 kg (A 2024), ca. 2,3 kg (A 2048)

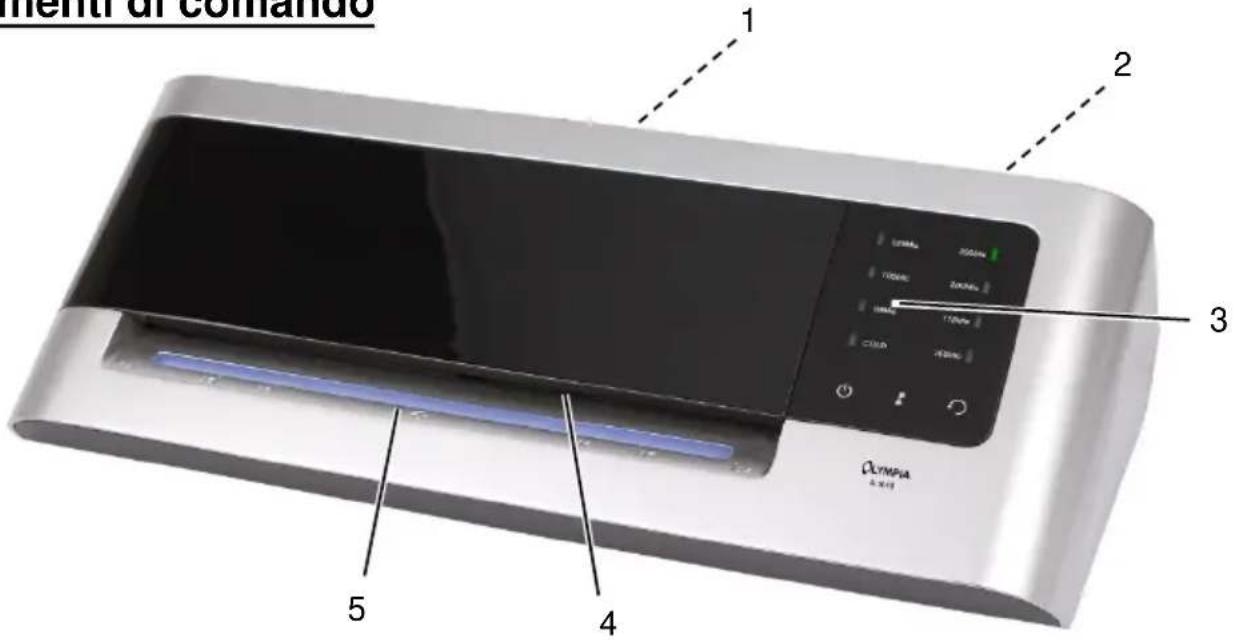

Elementi di comando

imenti di comando 1 2 3 4 5 OLYMPA A KENT

1 Fessura di uscita
2 Interruttore di rete
3 Pannello di comando

4 Fessura di inserimento
5 Spia LED

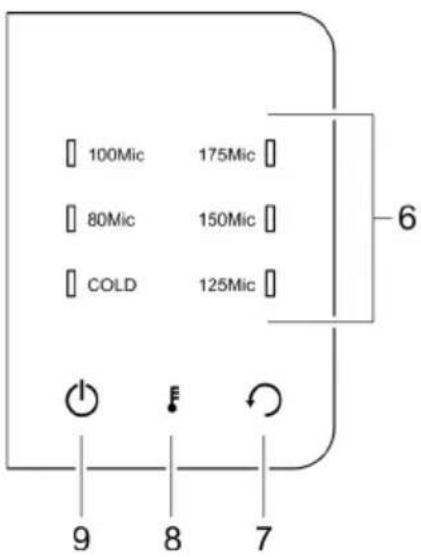

Pannello di comando A 2024 / A 3024

100Mic 175Mic 80Mic 150Mic COLD 125Mic 9 8 7 6

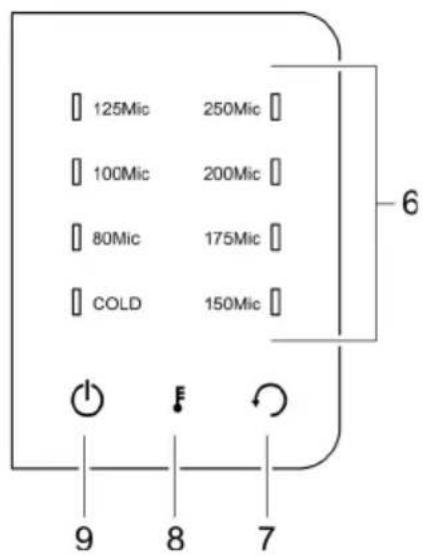

Pannello di comando A 2048 / A 3048

125Mic 250Mic 100Mic 200Mic 80Mic 175Mic COLD 150Mic 9 8 7 6

6 Spia per plastificazione a freddo/a caldo e per spessore della pelli- cola selezionato
7 Tasto di retromarcia
8 Tasto per plastificazione a freddo/a caldo e per impostazione dello spessore della pellicola
9 Tasto ON/OFF

Plastificazione a freddo

1. Collegare il cavo di alimentazione ad una presa di corrente standard facilmente accessibile.

Attenzione: Verificare che il valore della tensione riportato sull'apparecchio coincida con quello della rete elettrica (220-240 V / 50 Hz).

1. Inserire l'interruttore di rete presente sul retro dell'apparecchio.
2. Per inserire l'apparecchio, sfiorare il tasto ON/OFF sul pannello di comando. Il motorino dei rulli di trasporto si mette in moto.
3. Premere se occorre ripetutamente il tasto per plastificazione a freddo/a caldo e impostare lo spessore della pellicola finché sul pannello di comando non risulta accessa la spia COLD. La spia LED si accende in blu in modo permanente non appena l'apparecchio risulta essere pronto all'esercizio.

Attenzione: Avendo impiegato la plastificatrice poco prima per compiere la plastificazione a caldo, si renderà necessario fare raffreddare la plastificatrice. Il tempo di raffreddamento dura fino a 30 minuti. Durante la fase di raffreddamento la spia LED lampeggia in rosso.

1. Inserire il documento che si intende lavorare nella pellicola di plastificazione in modo da lasciare su tutti i lati una distanza di circa 3 - 5 mm dal bordo della pellicola.
2. Introdurre quindi la pellicola di plastificazione insieme al foglio da lavorare nella fessura di inserimento della plastificatrice. Inserire per primo il lato chiuso della pellicola. La procedura di plastificazione si svolge automaticamente.

Nota: Per evitare che la pellicola di plastificazione si pieghi, non inserire mai per primo il lato aperto della pellicola di plastificazione nella fessura di inserimento.

Nota: Non utilizzando l'apparecchio per oltre 30 minuti, questo si spegne automaticamente. Per inserire di nuovo l'apparecchio, sfiorare il tasto ON/OFF sul pannello di comando.

1. Una volta conclusa la procedura di plastificazione, per spegnere l'apparecchio sfiorare il tasto ON/OFF sul pannello di comando. Disinserire l'interruttore di rete presente sul retro dell'apparecchio. Estrarre quindi anche la spina di alimentazione, in particolare non utilizzando l'apparecchio per un periodo prolungato.

Plastificazione a caldo

1. Collegare il cavo di alimentazione ad una presa di corrente standard facilmente accessibile.

Attenzione: Verificare che il valore della tensione riportato sull'apparecchio coincida con quello della rete elettrica (220-240 V / 50 Hz).

1. Inserire l'interruttore di rete presente sul retro dell'apparecchio.
2. Per inserire l'apparecchio, sfiorare il tasto ON/OFF sul pannello di comando. Il motorino dei rulli di trasporto si mette in moto.
3. Selezionare lo spessore della pellicola: Premere se occorre ripetutamente il tasto per plastificazione a freddo/a caldo e impostare lo spessore della pellicola finché sul pannello di comando non risulta accessa la spia COLD. La spia LED lampeddia in rosso durante la fase di riscaldamento (ca. 2 - 5 minuti). La spia LED rimane accesa in modo permanente in blu non appena l'apparecchio raggiunge la giusta temperatura e risulta quindi essere pronto all'esercizio.

Attenzione: Avendo impiegato poco prima pellicole di maggiore spessore per compiere la plastificazione a caldo, si renderà necessario fare raffreddare la plastificatrice. Il tempo di raffreddamento dura fino a 30 minuti. Durante la fase di raffreddamento la spia LED lampeggia in rosso.

1. Inserire il documento che si intende lavorare nella pellicola di plastificazione in modo da lasciare su tutti i lati una distanza di circa 3 - 5 mm dal bordo della pellicola.

Attenzione: Utilizzare esclusivamente pellicole di plastificazione a caldo!

Attenzione: Osservare lo spessore della pellicola massimo consentito (vedi Caratteristiche di prestazione)!

1. Introdurre quindi la pellicola di plastificazione insieme al foglio da lavorare nella fessura di inserimento della plastificatrice. Inserire per primo il lato chiuso della pellicola. La pellicola è introdotta automaticamente e saldata.

Nota: Per evitare che la pellilcola di plastificazione si pieghi, non inserire mai per primo il lato aperto della pellicola di plastificazione nella fessura di inserimento.

Attenzione: La pellicola in uscita dalla plastificatrice è molto calda e molle. Maneggiare quindi con cautela il prodotto plastificato.

Nota: Per spianare il prodotto plastificato è possibile pressarlo con un libro o con un altro oggetto piano e pesante.

Nota:

Non utilizzando l'apparecchio per oltre 30 minuti, questo si spegne automaticamente. Per inserire di nuovo l'apparecchio, sfiorare il tasto ON/OFF sul pannello di comando.

1. Una volta conclusa la procedura di plastificazione, per spegnere l'apparecchio sfiorare il tasto ON/OFF sul pannello di comando. Disinserire l'interruttore di rete presente sul retro dell'apparecchio. Estrarre quindi anche la spina di alimentazione, in particolare non utilizzando l'apparecchio per un periodo prolungato.

Rimozione di intasamenti da pellicola

La plastificatrice è dotata di funzione di retromarcia per consentire la rapida rimozione di eventuali intasamenti da pellicola.

1. Con pellicola bloccata, azionare il tasto di retromarcia.
2. La pellicola incastrata si stacca fuoriuscendo di nuovo sul davanti dalla fessura di inserimento.
3. Fatto questo sarà probabilmente necessario pulire l'apparecchio più volte seguendo quanto riportato al paragrafo „Cura e pulizia“.
4. Nel caso di frequenti intasamenti o non potendo estrarre la pellicola causa dell'intasamento dalla plastificatrice, si prega di rivolgersi al rivenditore presso cui si è stata acquistata la plastificatrice (vedi Garanzia).

Cura e pulizia

Incrostazioni e residui di adesivo sui rulli di trasporto possono influire sul risultato di plastificazione. Effettuare quindi periodicamente una pulizia dei rulli di trasporto dopo l'utilizzazione.

Introdurre allo scopo un foglio di carta ripiegato nella fessura di inserimento. I residui di adesivo vengono asportati dal foglio di carta in uscita. Ripetere più volte tale procedura.

Staccare sempre la spina di alimentazione prima di inumidire l'apparecchio per pulirlo. Pulire se necessario l'involucro con un panno inumidito in sapone neutro ed acqua pulita. Non utilizzare solventi o detergenti corrosivi.

Eliminazione di guasti

Problema	Soluzione
La spia LED non è accesaApparecchio non reagisce	·Verificare se l'interruttore di rete sul retro dell'apparecchio risulta inserito. Controllare inoltre anche, se l'interruttore sul pannello di comando è inserito.In caso di mancata eliminazione dell'errore, si prega di rivolgersi al rivenditore presso cui è stata acquistata la plastificatrice (vedi Garanzia).
La pellicola si intasa.	·Verificare la dimensione della pellicola utilizzata.·Impiegare solo pellicole nelle dimensioni indicate.·Assicurarsi che la pellicola di plastificazione sia stata appena inserita nell'apparecchio.·Per rimuovere l'intasamento, seguire le istruzioni riportate al paragrafo „Rimozione di intasamenti da pellicola“.
La pellicola plastificata non è completamente trasparente	·Sottoporre a plastificazione la stessa pellicola al fine di migliorare il risultato della plastificazione.

CE

La conformità con le normative UE è confermata dal marchio CE.

Nota sullo smaltimento

Questo simbolo (il bidone sbarrato) indica che l'utilizzatore finale è tenuto a smaltire il presente prodotto alla fine della rispettiva durata utile attraverso un sistema di recupero o di raccolta differenziata. Il simbolo è valido soltanto per gli stati del SEE 1.

Garanzia

Caro cliente,

ci congratuliamo con Lei per aver scelto questo apparecchio. In caso di difetti La preghiamo di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.

IT Dichiarazione di conformità

Per la dichiarazione di conformità completa si prega di usufruire del download gratuito dal nostro sito web www.go-europe.com.
