A 3024 - Laminiermaschine OLYMPIA - Kostenlose Bedienungsanleitung

Produkttyp	Maschine zum Laminieren (Laminiergerät)
Marke	Olympia
Modell	A 3024
Maximales Format	DIN A3 (Breite 338 mm)
Zulässige Taschenstärke	80 µm (min) – 175 µm (max)
Laminierungssystem	Heißwalzen-Technik, 2 Heizwalzen
Laminiergeschwindigkeit	430 mm/min
Aufheizzeit	ca. 2 bis 5 Minuten
Abkühlzeit	ca. 30 Minuten
Kaltlaminierung	Ja
Heißlaminierung	Ja
Stärkeeinstellung	Mehrere Stufen (80, 100, 125, 150, 175 µm)
Rückwärtsfunktion	Ja, zum Beseitigen von Staus
Automatische Abschaltung	Nach 30 Minuten Inaktivität
LED-Anzeige	Blau (bereit), Rot (Aufheizen/Abkühlen)
Stromversorgung	220-240 V, 50 Hz
Leistungsaufnahme	Max. 800 W, 3,48 A
Abmessungen (L x B x H)	482 x 191 x 124 mm
Gewicht	ca. 2,84 kg
Wartung	Reinigung der Walzen mit gefaltetem Papier
Sicherheit	Automatische Abschaltung bei Überhitzung; heiße Teile nicht berühren
Verbrauchsmaterial	Laminierfolien (80-175 µm)
Garantie	Gemäß den Bedingungen des Verkäufers; Rücksendung in Originalverpackung mit Kassenbon
Verwendungszweck	Laminieren von Fotos, Karten, Dokumenten, Papieren heiß und kalt

Häufig gestellte Fragen - A 3024 OLYMPIA

Welches maximale Dokumentformat kann ich mit der Olympia A 3024 laminieren?

Das maximale Format ist DIN A3, also eine Breite von 338 mm. Sie können Dokumente bis zu dieser Größe laminieren.

Wie laminiere ich heiß mit diesem Modell?

Schließen Sie das Gerät an, schalten Sie den Hauptschalter und dann die Starttaste ein. Wählen Sie mit der Einstelltaste die Taschenstärke. Warten Sie, bis die LED-Leiste dauerhaft blau leuchtet (ca. 2 bis 5 Minuten). Führen Sie die geschlossene Tasche zuerst ein. Die austretende Tasche ist sehr heiß, gehen Sie vorsichtig damit um.

Wie laminiere ich kalt?

Schließen Sie das Gerät an und schalten Sie es ein. Drücken Sie die Einstelltaste, bis die LED COLD leuchtet. Die blaue LED-Leiste zeigt an, dass das Gerät bereit ist. Führen Sie die geschlossene Tasche zuerst ein. Es ist keine Aufheizzeit erforderlich.

Was tun bei Papierstau (eingeklemmte Tasche)?

Drücken Sie auf die Rückwärtstaste auf dem Bedienfeld. Die Tasche tritt durch den Einführschlitz aus. Wenn die Staus anhalten, reinigen Sie die Walzen mit gefaltetem Papier oder wenden Sie sich an den Händler.

Welche Taschen kann ich verwenden?

Verwenden Sie ausschließlich Taschen, die für die Heißlaminierung geeignet sind (wenn Heißmodus) und die zulässige Dicke einhalten: von 80 µm (min) bis 175 µm (max). Verwenden Sie keine geschnittenen oder schmutzigen Taschen.

Wie lange dauert das Aufheizen des Geräts?

Die Aufheizzeit beträgt ca. 2 bis 5 Minuten. Die LED-Leiste blinkt in dieser Phase rot, dann wird sie dauerhaft blau, wenn die Temperatur erreicht ist.

Kann ich das Gerät unbeaufsichtigt eingeschaltet lassen?

Das Gerät verfügt über eine automatische Abschaltung nach 30 Minuten Inaktivität. Aus Sicherheitsgründen wird jedoch empfohlen, es auszuschalten und den Stecker zu ziehen, wenn Sie es nicht verwenden.

Wie pflege ich das Laminiergerät?

Reinigen Sie nach dem Gebrauch die Walzen, indem Sie ein gefaltetes Blatt Papier in den Einführschlitz einführen. Für das Gehäuse verwenden Sie ein weiches, leicht feuchtes Tuch mit milder Seife. Verwenden Sie niemals aggressive Lösungsmittel.

Kann ich Metallgegenstände oder hitzeempfindliche Dokumente laminieren?

Nein. Führen Sie keine Metallgegenstände ein und laminieren Sie keine hitzeempfindlichen Materialien (z.B. Fotopapier). Feuchte Dokumente liefern schlechte Ergebnisse.

Was tun, wenn die LED-Leiste nicht leuchtet?

Überprüfen Sie, ob der Hauptschalter auf der Rückseite auf ON steht und die Starttaste auf dem Bedienfeld gedrückt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Händler (siehe Garantie).

BEDIENUNGSANLEITUNG A 3024 OLYMPIA

DE AT CH Laminiergerät
GB IE CY Laminator
FR BE CH Plastifieuse
ES Aparato laminador
IT CH Plastificatrice
NL BE Lamineerapparaat

Zum Kraftwerk 1 ♦ 45527

Hattingen Deutschland

www.go-europe.com

(02.2020)

Deutsch DE AT CH

Wichtige Sicherheitsanweisungen 5

Wichtige Hinweise....6

Haftungsausschluss....6

Bestimmungsgemäße Verwendung....7

Leistungsmerkmale....7

Bedienelemente 8

Kaltlaminieren 9

Heißlaminieren....10

Folienstau beheben 11

Pflege und Reinigung 11

Fehlerbehebung....12

Entsorgungshinweis....13

Garantie 14

English GB IE CY

Important Safety Information 15

Important Information....16

Technische gegevens 54

Bedieningselementen 55

Koudlamineren....56

Heetlamineren....57

Vastgelopen folie losmaken....58

Konformitätserklärung / Declaration of Conformity.... 61

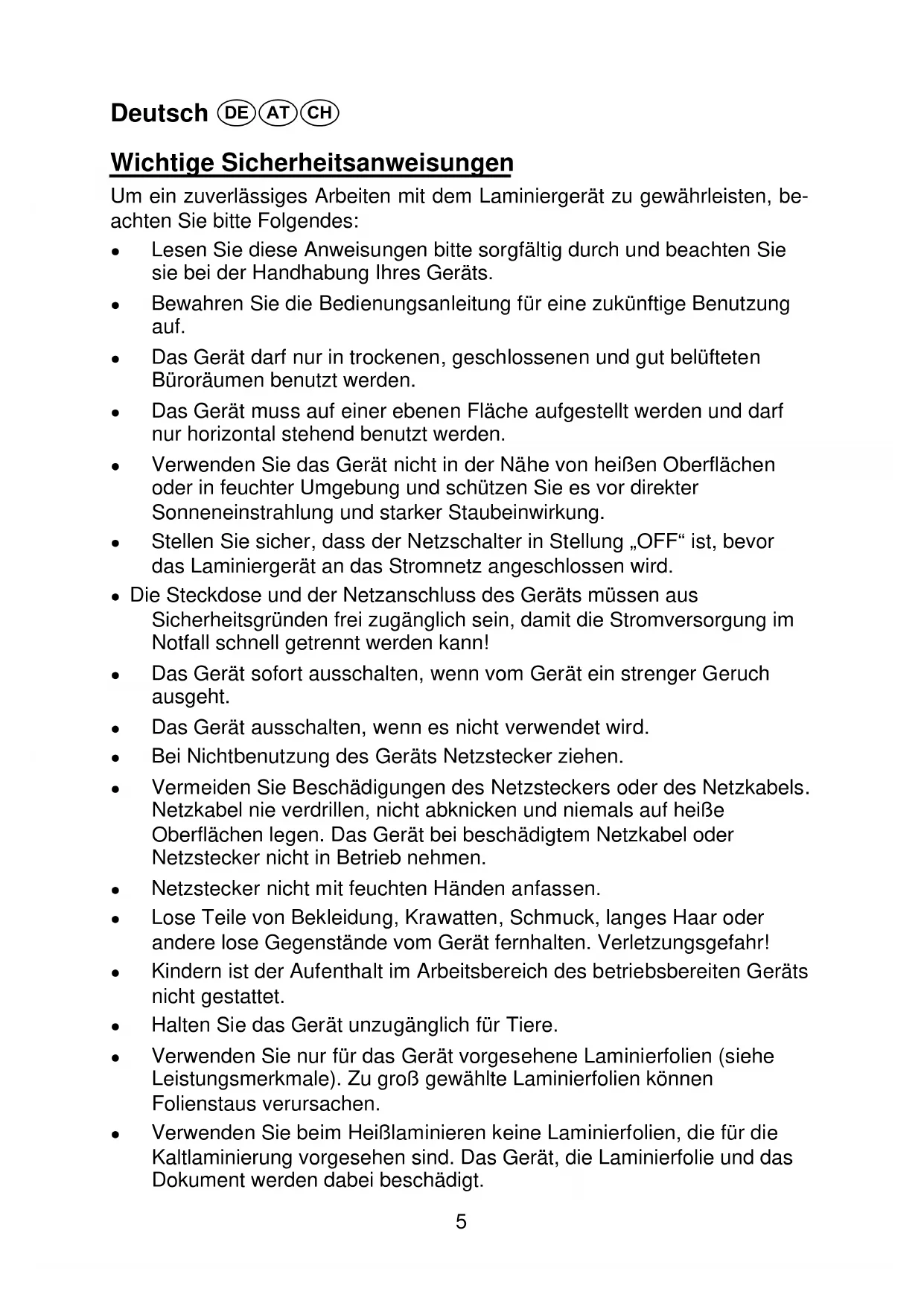

Wichtige Sicherheitsanweisungen

Um ein zuverlässiges Arbeiten mit dem Laminiergerät zu gewährleisten, beachten Sie bitte Folgendes:

• Lesen Sie diese Anweisungen bitte sorgfältig durch und beachten Sie sie bei der Handhabung Ihres Geräts.
• Bewahren Sie die Bedienungsanleitung für eine zukünftige Benutzung auf.
• Das Gerät darf nur in trockenen, geschlossenen und gut belüfteten Büroräumen benutzt werden.
• Das Gerät muss auf einer ebenen Fläche aufgestellt werden und darf nur horizontal stehend benutzt werden.
• Verwenden Sie das Gerät nicht in der Nähe von heißen Oberflächen oder in feuchter Umgebung und schützen Sie es vor direkter Sonneneinstrahlung und starker Staubeinwirkung.
• Stellen Sie sicher, dass der Netzschalter in Stellung „OFF“ ist, bevor das Laminiergerät an das Stromnetz angeschlossen wird.
• Die Steckdose und der Netzanschluss des Geräts müssen aus Sicherheitsgründen frei zugänglich sein, damit die Stromversorgung im Notfall schnell getrennt werden kann!
• Das Gerät sofort ausschalten, wenn vom Gerät ein strenger Geruch ausgeht.
  • Das Gerät ausschalten, wenn es nicht verwendet wird.
• Bei Nichtbenutzung des Geräts Netzstecker ziehen.
• Vermeiden Sie Beschädigungen des Netzsteckers oder des Netzkabels. Netzkabel nie verdrillen, nicht abknicken und niemals auf heiße Oberflächen legen. Das Gerät bei beschädigtem Netzkabel oder Netzstecker nicht in Betrieb nehmen.
• Netzstecker nicht mit feuchten Händen anfassen.
• Lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar oder andere lose Gegenstände vom Gerät fernhalten. Verletzungsgefahr!
• Kindern ist der Aufenthalt im Arbeitsbereich des betriebsbereiten Geräts nicht gestattet.
  • Halten Sie das Gerät unzugänglich für Tiere.
• Verwenden Sie nur für das Gerät vorgesehene Laminierfolien (siehe Leistungsmerkmale). Zu groß gewählte Laminierfolien können Folienstaus verursachen.

• Verwenden Sie beim Heißlaminieren keine Laminierfolien, die für die Kaltlaminierung vorgesehen sind. Das Gerät, die Laminierfolie und das Dokument werden dabei beschädigt.

• Schneiden Sie keine Laminierfolien zu. Die entstehenden Schnittkanten können Folienstaus verursachen.

• Verwenden Sie keine verschmutzten Laminierfolien. Reinigen Sie diese gegebenenfalls zuvor mit einem weichen leicht feuchten Tuch.
• Metallische Gegenstände können nicht laminiert werden.
• Laminieren Sie mit diesem Gerät keine hitzeempfindlichen Materialien, wie z. B. Thermopapier.
• Beim Laminieren von feuchten Dokumenten erzielen Sie schlechte Laminierergebnisse.
• Zwischen jedem Laminiervorgang müssen mindestens 15 Sekunden Pause liegen.
• Lassen Sie das Gerät nach dem Betrieb mindestens 30 Minuten abkühlen.
• Transportieren Sie das Gerät nur im abgekühlten Zustand.
• Fassen Sie nicht auf heiße Teile des Geräts. Verbrennungsgefahr! Vorsicht auch im Umgang mit der laminierten Folie. Sie ist sehr heiß!

Wichtige Hinweise

- Ausweise und Dokumente können ihre Gültigkeit verlieren, wenn sie laminiert werden, weil die Dokumentenechtheit anschließend nicht mehr überprüfbar ist.

- Falls Sie das Laminiergerät an andere Personen weitergeben, legen Sie bitte immer diese Gebrauchsanweisung dazu.

- Wenn sehr weiche Materialien (wie z. B. Servietten) oder kleine Formate laminiert werden sollen, dann empfehlen wir zur Vermeidung von möglichen Staus das Laminiergut zusätzlich in ein gefaltetes Blatt Papier zu legen. Dieses muss mit der Knickkante voran in das Laminiergerät eingeführt werden.

Haftungsausschluss

Wir übernehmen keine Garantie für die Richtigkeit der Informationen, die sich auf technische Eigenschaften sowie die hier vorliegende Dokumentation beziehen. Das in dieser Dokumentation beschriebene Produkt und gegebenenfalls dessen Zubehör unterliegen einer ständigen Verbesserung und Weiterentwicklung. Aus diesem Grund behalten wir uns das Recht vor, Komponenten, Zubehör, technische Spezifikationen sowie die hier vorliegende Dokumentation des Produkts ohne vorherige Ankündigung jederzeit zu ändern.

Bestimmungsgemäße Verwendung

Mit diesem Laminiergerät können Bilder, Karten, Dokumente, Papier u.ä. heiß- oder kaltlaminiert werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig.

Leistungsmerkmale

Schutz und Veredelung für Ihre Dokumente.

Laminiert Fotos, Dokumente, Grafiken usw. bis Größe DIN A3 (A 3024, A 3048) bzw. DIN A4 (A 2024, A 2048).

Das Gerät arbeitet mit 4 Heizwalzen (A 2048, A 3048) bzw. 2 Heizwalzen (A 2024, A 3024), hat eine schnelle Aufwärmzeit und laminiert ohne Träger.

• Eine LED-Leiste zeigt den Betriebszustand an
  • Automatische Abschaltung bei Überhitzung
• Hochwertiges Heizsystem verhindert Schlieren- und Blasenbildung
• Aufwärmzeit nur ca. 2 Minuten (80μm-Einstellung), andere Einstellungen max. 5 Minuten
• Abkühlzeit auf Zimmertemperatur ca. 30 Minuten
• Folienstärken bei A 2024 + A 3024: mindestens 80 µm, maximal 175 µm
• Folienstärken bei A 2048 + A 3048: mindestens 80 μm, maximal 250 μm

Laminiersystem:	Hot-Roller-Technik,4 Heizwalzen (A 2048, A 3048)2 Heizwalzen (A 2024, A 3024)
Maximale Laminierbreite:	338 mm (A 3024, A 3048)240 mm (A 2024, A 2048)
Maximale Laminierdicke:	0,8 mm (A 2048, A 3048)0,6 mm (A 2024, A 3024)
Laminiergeschwindigkeit:	430 mm/min (A 2024, A 3024)600 mm/min (A 2048, A 3048)
Spannungsversorgung:	220-240 Volt / 50 Hz
Aufnahmeleistung:	max. 800 W, 3,48 A (A 3024, A 3048)max. 500 W, 2,17 A (A 2024, A 2048)
Abmessungen (L x B x H):	482 x 191 x 124 mm (A 3024, A 3048)382 x 191 x 124 mm (A 2024, A 2048)
Gewicht:	ca. 2,84 kg (A3024), ca. 3,25 kg (A3048)

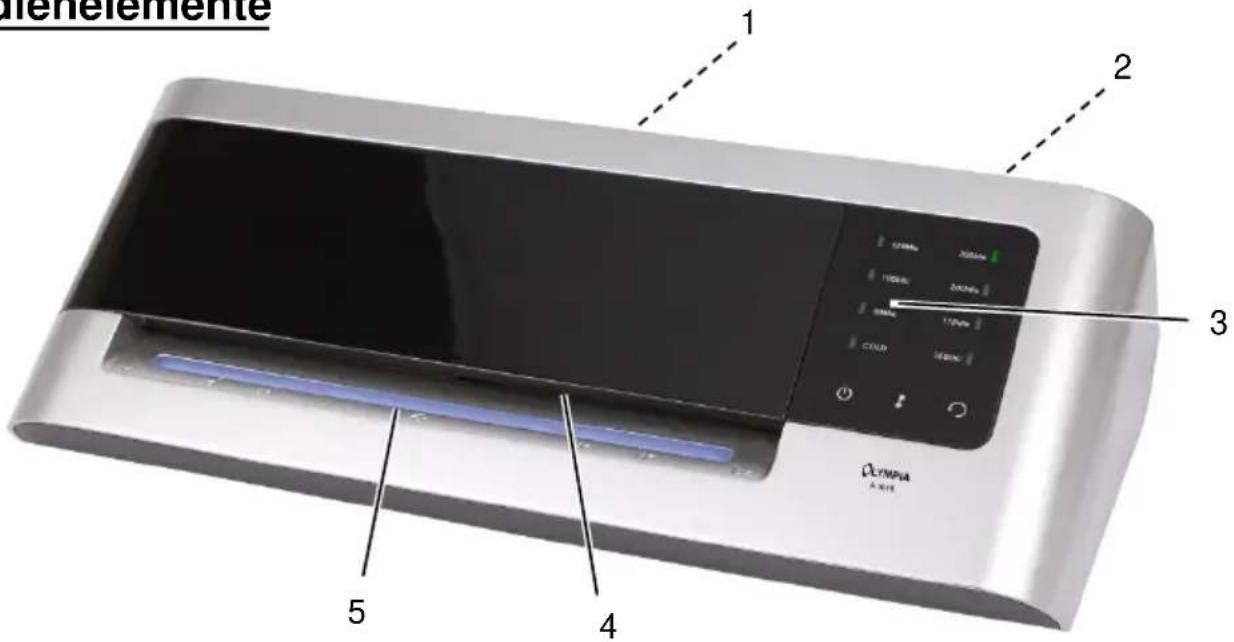

Bedienelemente

ca. 2,0 kg (A 2024), ca. 2,3 kg (A 2048)

dienelemente 1 2 3 5 4 Olympia A-919

1 Laminierauslauf
2 Netzschalter
3 Bedienfeld

4 Laminiereinzug
5 LED-Leiste

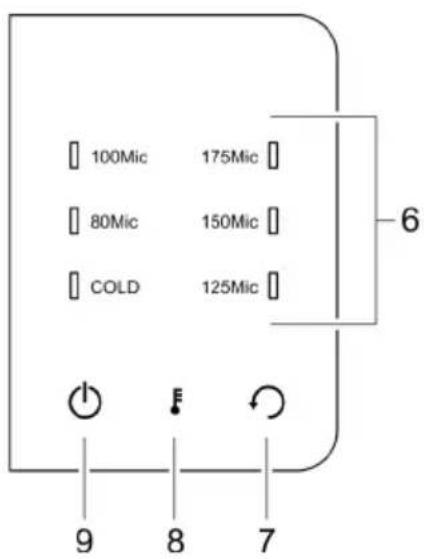

Bedienfeld
A 2024 / A 3024

100Mic 175Mic 80Mic 150Mic COLD 125Mic 9 8 7 6

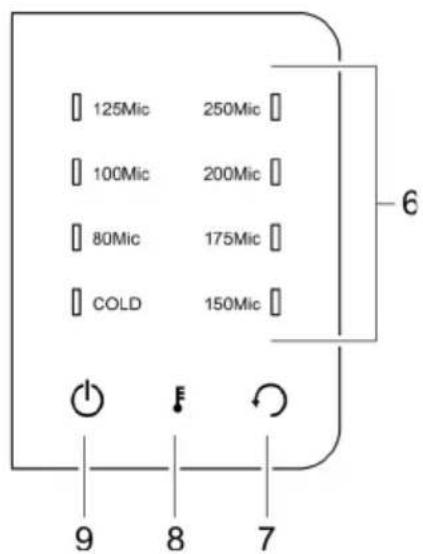

Bedienfeld
A 2048 / A 3048

125Mic 250Mic 100Mic 200Mic 80Mic 175Mic COLD 150Mic 9 8 7 6

6 Anzeige für Kalt-/Heißlaminieren und gewählte Folienstärke

7 Rücklauf-Taste

8 Taste für Kalt-/Heißlaminieren und Folienstärke einstellen

9 Ein-/Aus-Taste

Kaltlaminieren

1. Schließen Sie das Stromkabel an eine gut zugängliche Standardsteck-dose an.

Achtung: Prüfen Sie, ob die Spannungsangabe des Geräts mit der Ihres Stromnetzes übereinstimmt (220-240 V / 50 Hz).

1. Schalten Sie den Netzschalter auf der Geräterückseite ein.
2. Berühren Sie die Ein-/Aus-Taste auf dem Bedienfeld, um das Gerät einzuschalten. Der Antriebsmotor für die Transportwalzen läuft an.
3. Drücken Sie gegebenenfalls mehrfach die Taste für Kalt-/Heißlaminieren und Folienstärke einstellen, bis im Bedienfeld die COLD-LED leuchtet. Die LED-Leiste leuchtet dauerhaft blau, sobald das Gerät einsatzbereit ist.

Achtung: Haben Sie das Laminiergerät kurz vorher zum Heißlaminieren eingesetzt, müssen Sie das Laminiergerät abkühlen lassen. Die Abkühlzeit beträgt bis zu 30 Minuten. Während der Abkühlphase blinkt die LED-Leiste rot.

1. Legen Sie das Laminiergut so in die Laminierfolie ein, dass auf jeder Seite etwa 3-5 mm Abstand vom Folienrand vorhanden ist.
2. Führen Sie die Laminierfolie zusammen mit dem Laminiergut in den La- miniereinzug des Laminiergeräts ein. Die geschlossene Seite der Folie ist hierbei zuerst einzuschieben. Der Lamiervorgang erfolgt automatisch.

Hinweis: Um ein Falten der Laminierfolie zu vermeiden, darf die offene Seite der Laminierfolie niemals zuerst in den Laminiereinzug einführt werden.

Hinweis: Wird das Gerät 30 Minuten nicht benutzt, schaltet es automatisch ab. Berühren Sie die Ein-/Aus-Taste auf dem Bedienfeld, um das Gerät wieder einzuschalten.

1. Wenn Sie das Laminieren beendet haben, berühren Sie die Ein-/Aus-Taste auf dem Bedienfeld, um das Gerät auszuschalten. Schalten Sie den Netzschalter auf der Geräterückseite aus. Ziehen Sie gegebenenfalls zusätzlich den Netzstecker, insbesondere wenn Sie das Gerät längere Zeit nicht verwenden.

Heißlaminieren

1. Schließen Sie das Stromkabel an eine gut zugängliche Standardsteck-dose an.
   Achtung: Prüfen Sie, ob die Spannungsangabe des Geräts mit der Ihres Stromnetzes übereinstimmt (220-240 V / 50 Hz).
2. Schalten Sie den Netzschalter auf der Geräterückseite ein.
3. Berühren Sie die Ein-/Aus-Taste auf dem Bedienfeld, um das Gerät einzuschalten. Der Antriebsmotor für die Transportwalzen läuft an.
4. Wählen Sie die Folienstärke aus: Drücken Sie gegebenenfalls mehrfach die Taste für Kalt-/Heißlaminieren und Folienstärke einstellen, bis im Bedienfeld die LED neben der betreffenden Folienstärke leuchtet. Die LED-Leiste blinkt während der Aufheizphase rot (ca. 2 Minuten bei 80μm-Einstellung, max. 5 Minuten bei anderen Einstellungen). Die LED-Leiste leuchtet dauerhaft blau, sobald die richtige Temperatur erreicht und das Gerät einsatzbereit ist.

Achtung: Haben Sie zuvor größere Folienstärken mit höheren Temperaturen laminiert, müssen Sie das Laminiergerät abkühlen lassen. Die Abkühlzeit beträgt bis zu 30 Minuten. Während der Abkühlphase blinkt die LED-Leiste rot.

1. Legen Sie das Laminiergut so in die Laminierfolie ein, dass auf jeder Seite etwa 3-5 mm Abstand vom Folienrand vorhanden ist.

Achtung: Verwenden Sie ausschließlich Heißlaminierfolien!

Achtung: Beachten Sie die zulässige Folienstärke (siehe Leistungsmerkmale)!

1. Führen Sie die Laminierfolie zusammen mit dem Laminiergut in den Laminiereinzug des Laminiergeräts ein. Die geschlossene Seite der Folie ist hierbei zuerst einzuschieben. Die Folie samt Inhalt wird automatisch eingezogen und verschweißt.

Hinweis: Um ein Falten der Laminierfolie zu vermeiden, darf die offene Seite der Laminierfolie niemals zuerst in den Laminiereinzug einführt werden.

Achtung: Die austretende Folie ist nach dem Laminieren sehr heiß und weich. Daher mit dem laminierten Produkt vorsichtig umgehen.

Hinweis: Zum Ebnen kann das laminierte Produkt mit einem Buch oder einem anderen schweren ebenen Gegenstand glatt gepresst werden.

Hinweis: Wird das Gerät 30 Minuten nicht benutzt, schaltet es automatisch ab. Berühren Sie die Ein-/Aus-Taste auf dem Bedienfeld, um das Gerät wieder einzuschalten.

1. Wenn Sie das Laminieren beendet haben, berühren Sie die Ein-/Aus-Taste auf dem Bedienfeld, um das Gerät auszuschalten. Schalten Sie den Netzschalter auf der Geräterückseite aus. Ziehen Sie gegebenenfalls zusätzlich den Netzstecker, insbesondere wenn Sie das Gerät längere Zeit nicht verwenden.

Folienstau beheben

Dieses Laminiergerät ist mit einer Rücklauffunktion ausgerüstet, um Folienstaus schnell wieder beheben zu können.

1. Beim Blockieren der Folie berühren Sie die Rücklauf-Taste ○.
2. Die gestaute Folie löst sich und kommt wieder vorne am Laminiereinzug heraus.
3. Danach muss das Gerät wahrscheinlich mehrmals, wie unter Abschnitt „Pflege und Reinigung“ beschrieben, gereinigt werden.
4. Falls sich Folienstaus ständig wiederholen oder sich gestaute Folie nicht mehr aus dem Laminiergerät ziehen lässt, wenden Sie sich bitte an unsere Hotline (siehe Garantie).

Pflege und Reinigung

Ablagerungen und Klebereste an den Transportwalzen können das Laminierergebnis beeinflussen. Darum müssen die Transportwalzen regelmäßig nach der Benutzung gereinigt werden:

Hierzu ein gefaltetes Blatt Papier in den Laminiereinzug einführen. Klebereste werden vom austretenden Papier mitgenommen. Den Vorgang mehrmals wiederholen.

Vor dem feuchten Reinigen des Geräts immer den Netzstecker ziehen. Falls erforderlich, kann das Gehäuse mit einem in milder Seife und klarem Wasser getränkten Tuch gereinigt werden. Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel.

Fehlerbehebung

Fehler	Lösungen
Die LED-Leiste leuchtet nichtGerät reagiert nicht	Prüfen Sie, ob der Netzschalter an der Rückseite des Geräts eingeschaltet wurde. Ferner prüfen Sie, ob der Einschalter auf dem Bedienfeld ebenfalls eingeschaltet ist.Falls der Fehler nicht behoben wurde, wenden Sie sich an unsere Hotline.
Folienstau Prüfen Sie die Größe	der verwendeten Laminierfolie.Benutzen Sie nur Laminierfolien in der angegebenen Größe.Stellen Sie sicher, dass die Laminierfolie gerade in das Gerät eingeführt wurde.Um den Stau zu beheben, folgen Sie den Anweisungen unter Abschnitt „Folienstau beheben“.
Laminierte Folie ist nicht vollständig durchsichtig	Laminieren Sie dieselbe Folie erneut, um das Laminierergebnis zu verbessern.

CE

Die Konformität mit den

EU-Richtlinien wird durch das

CE-Zeichen bestätigt.

Entsorgungshinweis

Das nebenstehende Symbol bedeutet, dass dieses Produkt nach der Lebenszeit zu einem für den Endanwender verfügbaren Rücknahme- oder getrenntem Sammelsystem zurückgebracht werden muss. Dieses Symbol gilt nur in den Staaten der EWR. EWR = Europäischer Wirtschaftsraum, welcher die EU Mitgliedstaaten plus den Staaten Norwegen, Island und Liechtenstein umfasst.

Garantie

ACHTUNG! WICHTIGE GARANTIEUNTERLAGE BITTE UNBEDINGT AUFBEWAHREN!

Lieber Kunde,

wir freuen uns, dass Sie sich für ein Qualitätsprodukt der Marke OLYMPIA entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

• Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
- Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
- Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

0180 5 007514

(Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/Min. aus den Mobilfunknetzen)

Oft kann unser Fachpersonal telefonisch weiterhelfen.

- Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen. Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen

Ihre GO Europe GmbH

Important Safety Information

DE Konformitätserklärung

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.go-europe.com.

Diese Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsgegenstand. Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein. Wir behalten uns inhaltliche und technische Änderungen vor.
