GEBRUIKSAANWIJZING VVA66E652 VIVA

Conduits de section ronde

GEBRUKSAANWIJZING 38

Belangrijkeveiligheidsvoorschriften. 38

Gebruiksmogelijkheden 40

Bediening. 41

Reiniging on onderhoud 41

Storing - wat moet u doeon? 43

Servicedienst. 44

INSTALLATIEVOORSCHRIFT 45

Belangrijkeveiligheidsvoorschriften. 45

Algemene aanwijzingen 47

Installatie 47

GEBRUIKSAANWIJZING

De contactgegevens voor alle landen vindt u in de bijgaande klantenservicemap.

Belangrijke veiligheidsvoorschriften

Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kurz u uw apparaat goed en veilig bedieren. Bewaar de gebruiksaanwijzing voor later gebruik of om door te Geven aan een volgende eigenaar.

De verdige is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmenter is verantwoordelijk voor een goede werkig op deplaats van opstelling.

Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is Niet voor buitengebruik bestemd. Zorg ervoor dat het toestel alsijd onder toezicht worden gebruikt. De fabrikant is Niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening.

Dit toestel kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorische of geestelijkke vermogens of personen die gebrek aan kennis oferving hebben, wanner zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust+zijn van de risico's die het gebruik van het toestel met zich meebrengt.

Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud van het toestel mogen Niet worden uitgevoerd door kinderen, tenzij zij 8aar of ouder zich en onder toezig staan.

Zorg ervoor dat kinderen diejonger+zijn dan 8aaruit de buurt blijven van het toestel of de aansluitkabel.

Controleer het apparaat na het uitpakken. Niet aansluien in geval van transportschade.

Dit apparaat is nicht bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriallaten spelen.

Levensgevaar!

Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoer plaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezighe lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestockt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af maar buiten.

In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de ruimtes ernaat lucht ontrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg waarom.altijd voor voldoende ventilatie.
Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wonneer de onderdruk in de ruimte waarin de vuurbron zich bevindt Niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lucht door nicht afsluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesystem van uwuis te beoordelen en kan een voorstel doein voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuiging alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik möglichk.

Brandgevaar!

• De vetafzettingen in het vetfilter kuren ontbranden.

Vetfilter minstens om de 2 maanden reinigen.

Apparaat Niet zonder vetfilter gebruiken.

• De vetafzettingen in het vetfilter+kennen ontbranden. In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installereren wonneer er een afgesloten, Niet verwijderbare afterscherming aanwezig is. Er mogen geen vonden wegspringen.
  Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken.
• Wonneer er gas-kookzones inseschakeld waaroor geen kookgerei op staat, wordt er tijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dat waarop is aangebracht kan beschadigd of in brand raken. Gebruik de gas-kookzones alleen wonneer er kookgerei op staat.
  Bij gewelijkijdig gebruik van meerere gaskookzones ontwikkelt zich een groete warmte. Een ventilatieapparaat dataarop is aangebracht kan beschadigd of in brand raken. Twee gaskookplaten nooit langer dan 15 minuten gewelijkijdig op de hoogste vlam gebruiken. Een grote brander met meer dan 5kW (wok) komt overeen met het vermogen van twee gasbranders.

Risico van verbranding!

Tijdens het gebruik worden de toegankelijke onderdelen heet. De hete onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt zich.

Risico van letsel!

Bepaalde onderdelen in het toestel kuren scherpe randen hebben. Veiligheidshandschoenen dragen.
Op het apparaat geplaatste voorwerpen kuren vallen. Plaats geen voorwerpen op het apparaat.
- Hetlicht vanLED-lampen iszeer fel en kan deogen beschadigen (risicogroep1). Nietlanger dan 100 secondendirect in de ingeschakeldeLED-lampen kijken.

Kans op een elektrische schok!

• Een defect toestel kan een schokveroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in demeterkast uitschakelen. Contact opnemen met de klantenservice.
• Ondeskundige reparations zijn gevaarlijk. Reparations en de verwangting van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici dieijken geinstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.
  Binnendringend vocht kan een schokveroorzaken. Geen hagedrukreiniger of stoomreiniger gebruiken.

Oorzaken van schade

Attentie!

Risico van beschadiging door corrosie. Schakel het apparaat wanner u kockt alkjd in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie.

Defecte lampen altiijd onmiddelijk verrangen, om overbelasting van de andere lampen te voorkomen.

Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doeck.

Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal.

Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen.

Beschadigingsgevaar door condensaat-terugloop. Luchtafvoerkanaal vanuit het apparaatlicht hellend installeren (1^ verloop).

Milieubescherming

Haal het apparaat UIT de verpakking en verwijder het verpakkingsmaterial op een milieuvriendelijk wijze.

Milievriendelijkke afvalverwerking

Dit apparaat voldoet aan de eisen van de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur (WEEE - waste electrical and electronic equipment). Deze richtlijn bevat de in de EU geldende bepalingen betreffende terugname en verworking van afgedankte apparatuur.

Gebruiksmogelijkheden

U kunt dit apparaat gebruiken voor luchtafvoer en circulatielucht.

Gebruik met afvoerlusth

De aangezogen lucht worden door de vetfilters gereinigd en via een buizensysteme maar de buitenlucht afgevoerd.

Aanwijzing: De afvoerlucht mag Niet worden afgevoerd via een in gebruik zijnde rook- of gasafvoer, noch via een schacht die dient voor de ontluchting van ruimtes met vuurbronnen.

Komt de afvoerlucht terecht in een rook- of gasafvoer die nicht in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen.
Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Gebruik met circulatielucht

De aangezogen lucht worden door de vetfilters en een actief kooffilter gereinigd en weer teruggeleid maar de keuken.

Aanwijzingen

• Om geurtjes te voorkomen bij het gebruik van circulatielucht, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in de prospectus of kunt u navragen bij uw specialzaak. Het daartoe benodigde toebehoren is verzrikijgbaar bij de specialzaak, de klantenservice of in de online-shop.
  Bij apparaten met een extra filter in de binnenruimte kan alleen de CleanAir circulatieluchtmodule (zie Toebehoren Gebruik met circulatielucht) worden gebruikt.

Bediening

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglich dat er kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.

Aanwijzing: Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weeer uit. Zo wordt de keukendamp het efectiefst verwijderd.

Bedieningspaneel

Erläuterung

① Ventilator Aan/Uit

• Ventilatorstanden verlagen/Naloop ventilator/Intervalventilatie
• Ventilatorstanden verhogen/Intensiefstand 1, 2

Licht Aan/UitDimmen

Ventilator installen

Inschakelen

Druk op de toets ①.
De ventilator start in de stand 2.
Druk op de toets + of - om de intensiteit van de ventilator te wijzigen.

Uitschakelen

Druk op de toets ①.

Intensief-stand

Bij sterke geur- en dampvorming kut u de intensief-standing gebruiken.

Druk op de toets +, verwijl de ventilator zich in de stand 3 bevindt.

De intensiefstand P1 wordt geactiveerd. Drukt u opniew op de toets +, dan worden de intensiefstand P2 geactiveerd.

Na ca. 6 minuten schakelt de elektronica automatisch terug waar een lagere ventilatorstand . Wilt u de intensiefstand voor afloop van de vooraf ingesteldeijdbeeindigen, druk dan op de toets - tot de door u gewenste stand bereikt is.

Naloop ventilator

Druk zo lang op de toets - tot verschijnt.

Na ca. 10 minuten schakelt de ventilator automatisch UIT.

Verlichting

U kunt de verlichting onafhankelijk van de ventilator in- en uitschakelen.

Druk op de toets

Houd de toets ingedrukt tot de gewenste helderheid verkreten is.

Geluidssignaal

Geluidssignaal inschakelen

Druk wanner de ventilator uitgeschakeld is ca. 3 seconden tegelijkkertijd de toetsen ① en ^+ in.Ter bevestiging klinkt een signaal.

Geluidssignaal uitschakelen

Herhaal de handeling „Geluidssignaal inschakelen".

Reiniging en onderhoud

Risico van verbranding!

Het toestel worden heetijdens de bereiding, vooral in de buurt van lampen. Laat het voor de reiniging afkoelen.

Gevaar van een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Vór het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.

Kans op een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Geen hagedrukreiniger of stoomreiniger gebruiken.

Risico van letsel!

Bepaalde onderdelen in het toestel{kunnen scherpe randen hebben. Veiligheidshandschoenen dragen.

Schoonmaakmiddelen

Om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen beschadigd raken, dient u zich te honden aan de opgaven in de tabel. Gebruik

• geen scherpe of schurende reinigingsmiddelen,
• geen sterk alcoholhoudende reinigingsmiddelen,
• geen harde schuur-of schoonmaaksponsjes,
• geen hagedrukreinigers of stoomstraalapparaten.

Was neue vaatdoekjes voor het gebruik goed UIT.

Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden.

Bereik Schoonmaakmiddelen

Roestvrij staal Warm zeepsop: met een schoonmaakdoekje reinigen en met een zachte doek nadrogen. Roestvrijstalen oppervlakken uitslui-tend reinigen in de slijprichting. Bij de klantenservice of in speciaza-ken zijn speciale schoonmaakmidde-len voor roestvrij staal verkrijgbaar. Het schoonmaakmiddel heel dun opbrengen met een zachte doek.
Gelakte oppervlak-ken	Warm zeepsop: met een vochtig schoonmaakdoekje reinigen en een zachte doek nadro-gen. Geen reinigingsmiddel voor roestvrij staal gebruiken.
Aluminium en kunststof	Glasreiniger: met een zachte doek schoonmaken.
Glas Glasreiniger:	met een zachte doek schoonmaken. Geen schraper gebruiken.
Bedieningselementen	Warm zeepsop: met een vochtig schoonmaakdoekje reinigen en een zachte doek nadro-gen. Risico van beschadiging van de elektronica doordat er vocht kan binnen-dringen. Reinig de bedieningselementen nooit met een natte doek.
	Geen reinigingsmiddel voor roestvrij staal gebruiken.

Metalen vetfilter reinigen

Brandgevaar!

De vetafzettingen in het vetfilter kuren ontbranden. Vetfilter minstens om de 2 maanden reinigen.

Apparaatietzondervetfiltergebruiken.

Aanwijzingen

• Geen agressieve, zour- of looghoudende reinigingsmiddelen gebruiken.
  Bij het reinigen van de metalen vetfilters ook de houder van de vetfilters in het apparaat reinigen met een vochtige doek.
• De metalen vetfilters können in de afwasautomaat of met de hand worden gereinigd.

In de afwasautomaat:

Aanwijzing: Bij reiniging in de afwasa automaat konnen lichte verkleuringen optreden. Dit hebft geen invloed op de werkung van de metalen vetfilters.

Reinig sterk verzadigde metalen vetfilters nicht samen met serviesgoed.
- Plaats de metalen vetfilters los in de afwasautomaat. De metalen vetfilters mogen nicht worden vastgeklemd.

Met de hand:

Aanwijzing: Bij hardnekig vuil kut u een speciaal vetoplosmiddel gebruiken. Dit kut u bestellen via de Onlineshop.

Laat de metalen vetfilters weken in een heet afwassopje.
- Gebruik voor het reinigen een borstel en spoel daarna de filters goed af.
Laat de metalen vetfilters afdruipen.

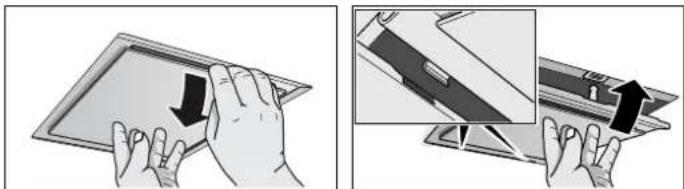

Metalen vetfilter demonteren

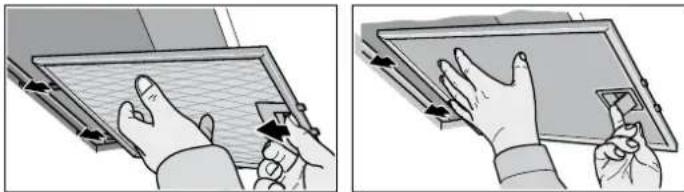

1. Vergrendeling openen en het metalen vetfilter omlaag klappen. Daar bij het filter met de andere hand ondersteunen.
2. Metalen vetfilter uit de houder nemen.

Bij randafzuigfilters het metalen vetfilteraar beneden trekken. Daar bij het filter met de andere hand ondersteunen.

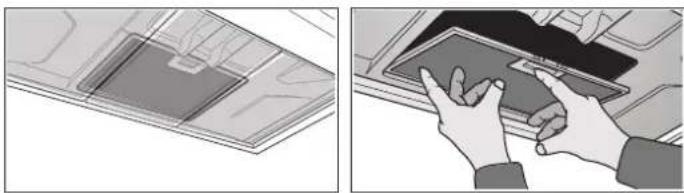

Bij extra filters in de binnenruimte, de vergrendeling openen en het metalen vetfilter omlaag klappen. Daar bij het filter met de andere hand ondersteunen.

Aanwijzingen

Onderin het metalen vetfilter kan zich vet verzamelen.
Het metalen vetfilter nicht schuin houden, om te voorkomen dat het vet eruit druipt.

1. Metalen vetfilter reinigen.

Metalen vetfilter monteren

1. Metalen vetfilter aanbrengen.
   Daar bij met de andere hand het metalen vetfilter ondersteunen.
2. Metalen vetfilter omhoog klappen en de vergrendeling latent vastklikken.

Storing - wat moet u doe?

Vaak sunt u storingen gemakkelijk zich verhelpen. Let op devolgende aanwijzingen voordat u contact opneem met de klantenservice.

Kans op een elektrische schok!

Ondeskundige reparations zijn gevaarlijk. Reparations en de verwanging van beschadigde aansluitleidingen mogenuitsluitend worden uitgevoerd door technici die zich geinstruereeard door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

Storingstabel

Storing Mogelijkke oor-zaak		Oplossing
Apparaat werknetiet	De stekker isniet in het stopcontact gesto-ken	De stekker in het stopcontact steken
	Stroomonder-breking	Controleer of andere keu-kenapparaten functioneren
	Zekering defect	Controleer in de meterkastof de zekering voor het toe-stel in orde is
De verlichtingfunctioneertiet.	De lampen zijndefect.	Lampen verwangen, ziehoofdstuk "Lampen verwangen".

Lampen verrangen

Gevaar van een elektrische schok!

Bij verranging van de lampen staan de contacten van delampfitting onder stroom. Trek voordat u tot verranging overgaat de netstekker uit het stopcontact of schakel dezekering in de meterkast uit.

Belangrijk! Gebruik alleen lampen van hetzelfde type en hetzelfde vermogen (zie de lampfitting of het typeplaatje in de binnenruimte van het apparatus - daartoe het metalen vetfilter demonteren).

Halogeenlampen verrangen

Aanwijzing: Het glas van de halogenlamp mag bij het aanbrengen Niet worden aangeraakt. Gebruik bij het aanbrengen van de halogenlampen een schone doek.

1. De lampring voorzichtig verwijderen met geschikt gereedschap.
2. De lamp verwijderen en verrangen door een lamp van hetzelfde type.

1. Lampafschemming aanbrengen.
2. Stekker in het stopcontact steken of de zekering weer inschaken.

LED-lampen

Defecte LED-lampen mogen alleen worden verrangen door fabrikant, zich klantenservice of een erkend vakman (elektromonteur).

Risico van letsel!

Hetlicht vanLED-lampen iszeer fel en kan de ogen beschadigen (risicogroep 1).Niet langer dan 100 secondendirect in de ingeschakelde LED-lampen kijken.

Servicedienst

Wonneer uw apparaat gerepareerd moet worden, staat onze servicedienst voor u klaar. Wij vinden allijd een passende oplossing, ook om onnodig bezoek van een technicus te voorkomen.

Geef aan de klantenservice alsijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodat wij u goed van diestKnownen. Het typeplaatje met de nummers vindt u in de binnenruimte van het apparaat (daartoe het metalen vetfilter demonteren).

Om Niet te lang te hoeven zoeken wanner u de klantenservice nodig heeft,kest u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen.

E-nr. FD-nr.

Servicedienst

Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt.

De contactgegevens voor alle landen vindt u in de bijgaande klantenservicemap.

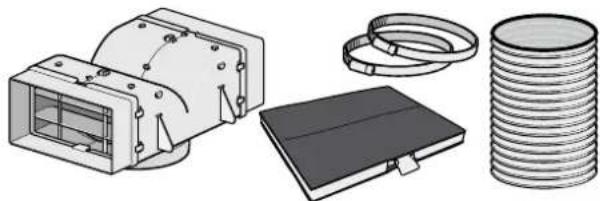

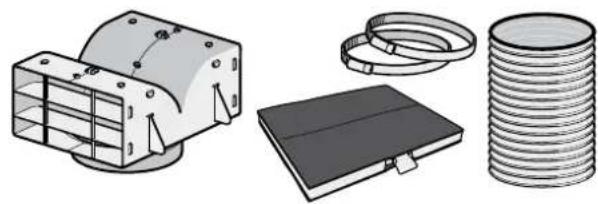

Toebehoren voor gebruik met circulatielucht

(niet in de leveringsomvang inbegrepen)

Benodigde onderdelen

1

Vervangingsfilter

2

Eerste uitrusting: starterset voor gebruik met circulatielucht - breed

3

Vervangingsfilter

4

1VVZ52V40

2705431

3 VVZ52V50

4705432

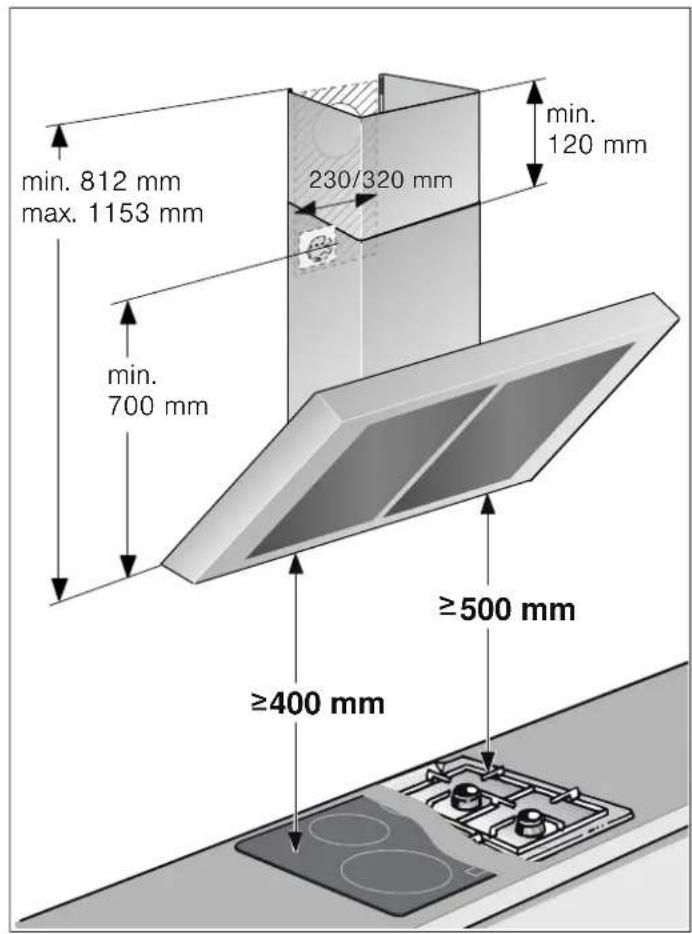

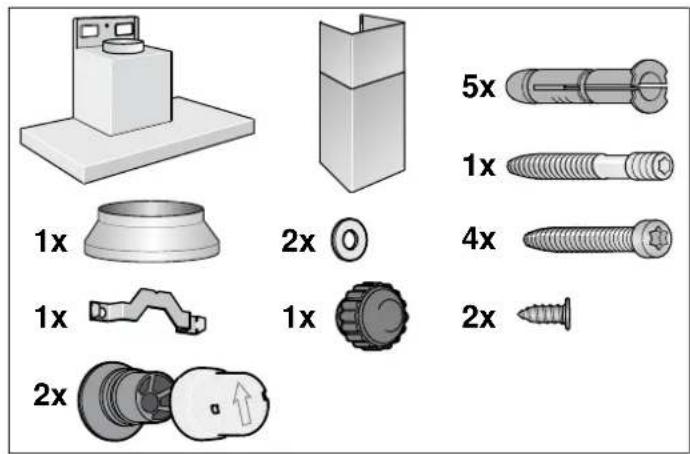

INSTALLATIEVOORSCHRIFT

Dit apparaat wordt aan de wand vastgemaakt.
Voor aanvullende speciale toebehoren (bijv. voor gebruik met circulatielucht) dient men de hierbij geleverde installmentiehandleiding in acht te nemen.
- De oppervlakken van het apparaat zijn gevoelig. Voorkom beschadiging tijdens de installmentie.

Belangrijke veiligheidsvoorschriften

Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kurz u uw apparaat goed en veilig bedieren. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geeven aan een volgende eigenaar.

De verdigeid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmenter is verantwoordelijk voor een goede werkig op deplaats van opstelling.

De breedte van de afzuigkap moet minstens overeenkomen met de breedte van het kooktoestel.

Bij de installmentie要去en de actuèle geldige bouwvoorschriften en de voorschriften van deplaatselijke stroom- en gasleverancier in acht worden genomen.

Ten aanzien van de afvoerlucht dienen de overheids- en wettelijkke voorschriften (zoals lokale bouwverordingen) in acht te worden genomen.

Levensgevaar!

Teruggezogen verbrandingsgassen können leiden tot vergiftig. De afvoerlucht mag nicht worden weggeleid via een rook- of afvoergasschoorsteen die in gebruik is, noch via een schacht die dient voor de ontluchting van ruimtes met stockplaatsen. Moet de afvoerlucht waar een rook- of afvoergasschoorsteen worden geleid die Niet in gebruik is, dan dient hiervoor toestemming te worden verdregen van een vakbekwame schoorsteenveger.

Levensgevaar!

Altijd voor voldoende luchttoevoer zorgen,
wonneer de luchtafvoer plaatsvindt in een
ruimte met een vuurbron die gebruikmaakt
van de aanwezighe lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookit, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af maar buiten.

In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de ruimtes ernaat lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg waarom alsijd voor voldoende ventilatie.
Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gezebruiken wonneer de onderdruk in de ruimte waarin de vuurbron zich bevindt Niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lucht door nicht afsluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesysteme van uwuis te beoordelen en kan een voorstel doeon voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuiging alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik möglichk.

Levensgevaar!

Teruggezogen verbrandingsgassen können leiden tot vergiftig. Bij de installmentie van een ventilatie met een afvoergebonden vuurbron要去 stroomtoevoer van de kap voorzien worden van een geschikte veiligheidsschakeling.

Brandgevaar!

De vetafzettingen in het vetfilter kuren ontbranden. De voorgeschreiben veiligheidsafstanden dieren te worden aangehouden om warmteophoping te voorkomen. Neem de instructies van uw kooktoestel in ache. Wanner gas- en elektrische kooktoestellen samen worden gebruikt, geldt de grootst aangegeven afstand.

Het apparaat mag slechts met een zijde direct naast een kast of gegen een wand worden geinstalleerd. De afstand tot de muur of de kast要去 minstens 50~mm bedragen.

Risico van letsel!

Bepaalde onderdelen in het toestel kuren scherpe randen hebben. Veiligheidshandschoenen dragen.
Is het toestel Niet maar behoren bevestigd, dan kan het�n beneden vallen. Alle bevestigingsschroeven moeten vast en veilig worden gemonteerd.
- Het toestel is zwaar. Er+zijn twee personen nodig om het apparaat te bewegen. Alleen geschikte hulpmiddelen gebruiken.

Gevaar van een elektrische schok!

Bepaalde onderdelen in het toestel kunnenscherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken.
Aansluitkabel Niet knikken of afklemmen bij de installmentie.

Risico van een elektrische schok!

Op elk gewenst moment要去 het apparaat van de stroom kannen worden afgesloten. Het apparaat mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geinstalleer. Wanner de stekker na het inbouwen nicht更是bereikbaar is of indien een vaste aansluiting is vereist,要去 de installmenten worden voorzien van een stroomonderbreker met een contactoppening van minstens 3mm .De vaste aansluiting mag alleen door een elektricien worden aangelegd.

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriallaten spelen.

Algemene aanwijzingen

Gebruik met afvoerlusth

Levensgevaar!

Terugbezogen verbrandingsgassen können leiden tot vergiftiging. De afvoerlucht mag Niet worden weggeleid via een rook- of afvoergasschoorsteen die in gebruik is, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen. Moet de afvoerlucht aan een rook- of afvoergasschoorsteen worden geleid die Niet in gebruik is, dan dient hiervoortoestemming te worden verkreten van een vakbekwame schoorsteenveger.

Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Luchtafvoer

Aanwijzing: Voor klachten die te wijten zich aan de behuizing staat de fabrikant van het apparaat Niet garant.

U verwrijkdt de beste werking van het apparaat door het op een korte, rechte afvoerbuis met een zo groot maybe diameter aan te sluiten.
Bij gebruik van lange, ruwe afvoerbuizen, veel bochten of buisdiameters diekleiner zijn dan 150~mm wordt het optimale luchtafvoervermogen Niet behaald en is het ventilatiegeluid harder.
- De buizen of de slangen die voor de luchtafvoer worden gebruikt, dienen van Niet brandaar materiaaal te zich.

Ronde buizen

Wij adviseren een binnendiameter van 150 mm, in elk geval van minstens 120 mm.

Vierkante buizen

De binnendiameter moet overeenkomen met de diameter van de Ronde buizen.

0 150 mm ca. 177 cm²

0 120 mm ca. 113 cm²

Vierkante buizen dienen geen scherpe ombuigingen te hebben.
Gebruik bij een afwijkende buisdiameter een afdicht strip.

Wand controlleren

De wand要去vlak en loodrecht zijn en voldoende draagvermogen hebben.
- De diepte van de boorgaten moet overeenkomen met de lengte van de schroeven. De pluggen要去en goed vastzitten.
- De bijgevoegde schroeven en pluggen zijn geschikt voor massieve muren. Voor andere constructies (bijv. gipsplaat, poreus beton, poroton-stenen)要去en bevestigingsmiddelen worden gezrukt die waaroor geschikt়.
Het max. gewicht van de afzuiigkap bedraagt 40 kg.

Elektrische aansluiting

Gevaar van een elektrische schok!

Bepaalde onderdelen in het toestel konnen scherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel Niet knikken of afklemmen bij de installmentie.

De benodigde aansluitgegevens staan op het typeplaatje in de binnenruimte van het apparaat, daartoe het metalen vetfilter demonteren.

Lenght van de aansluitleiding: ca. 1,30 m

Dit apparatus voldoet aan de ontstoringsvoorschriften van de EG.

Risico van een elektrische schok!

Op elk gewenst moment moet het apparaat van de stroom hunnen worden afgesloten. Het apparaat mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geinstalleerd. Wanner de stekker na het inbouwen Niet meer bereikbaar is of indien een vaste aansluiting is vereist, moet de installmentie worden voorzien van een stroomonderbreker met een contactopening van minstens 3mm .De vaste aansluiting mag alleen door een elektricien worden aangelegd.

Installatie

Installatie voorbereiden

Attentie!

Zorg ervoor dat zich in het gebied van de openingsen geen stroom-, gas- of waterleidingen bevinden.

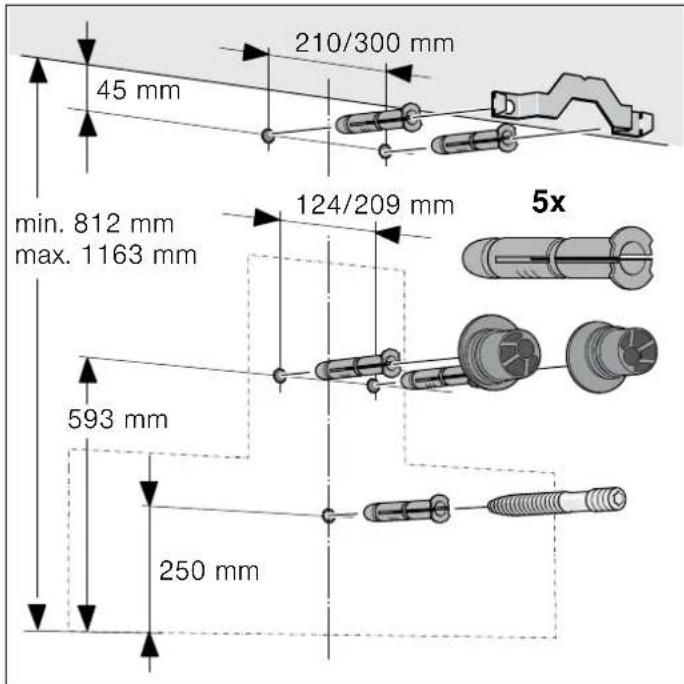

1. Van het plafond tot de onderkant van de afzuigkap een loodrechte middelijn op de muur tekenen.
2. Posities voor de schroeven en de omtrek van het bevestigingsgebied aftekenen.
3. Vijf gaten (0 8 mm) van 80 mm diep boren voor de bevestigingen en de pluggen geheel in de gaten duwen.

Installatie

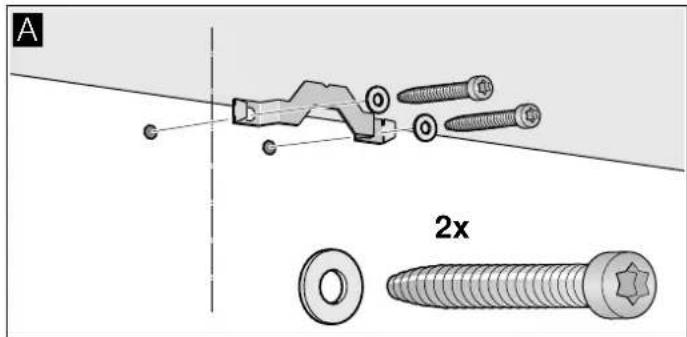

1. De bevestigingshoek voor de schoorsteenafschemming vastschroeven. A

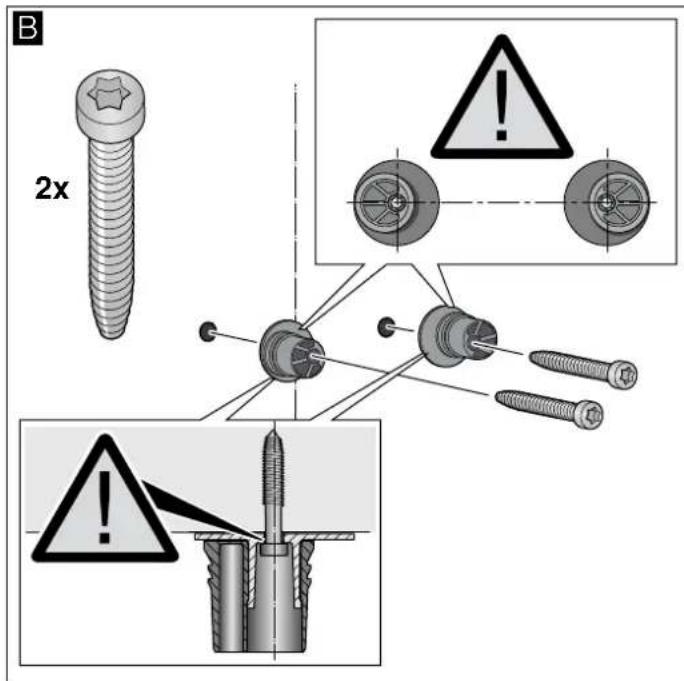

1. Ophangingen voor de afzuigkap handvast aandraaien, max. 3 Nm. B

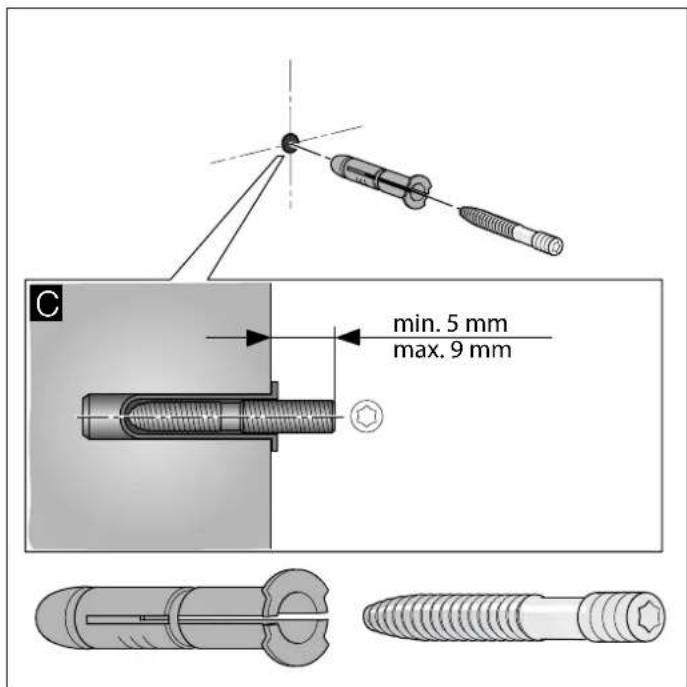

1. Draadtap inschroeven tot deze nog 5-9 mm UIT de wand steekt.

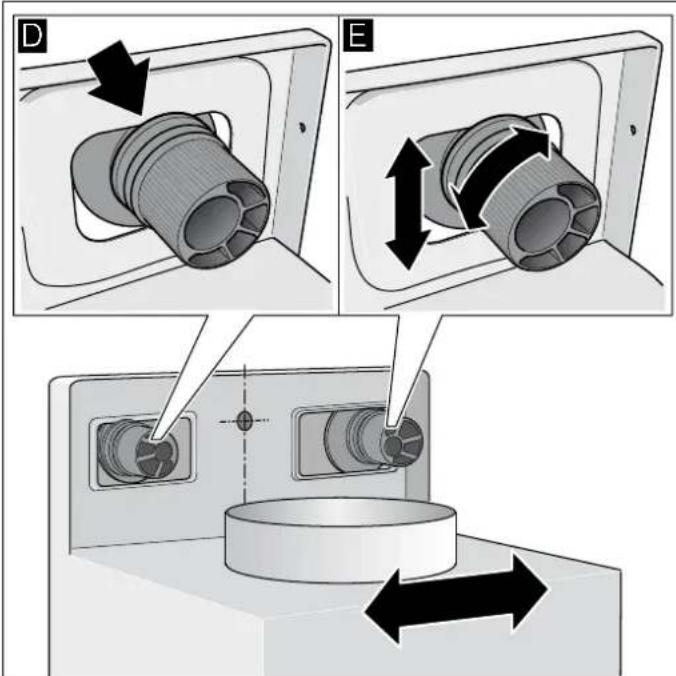

Apparaat ophangen en uitlijnen

1. De beschemfolie eerst van de achterkant van het apparaat trekken en na de montage volledig verwijderen.
2. Het apparatusat zo ophangen dat het stevig vastzit in de ophangingen. D
3. Het apparaat horizontally uitlijnen door aan de ophangingen te draaien. Desgewest kan het apparaat waar links of rechts worden verschoven.

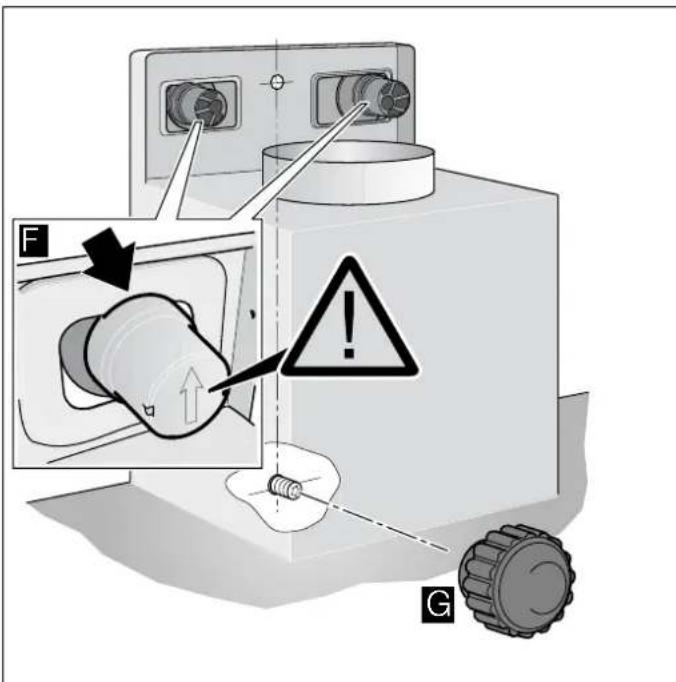

Apparaat bevestigen

1. De dappen met de pijl maar boven op de ophangingen drukken tot ze vastklikken.
2. Gekartelde moer met onderlegring vastdraaien. G

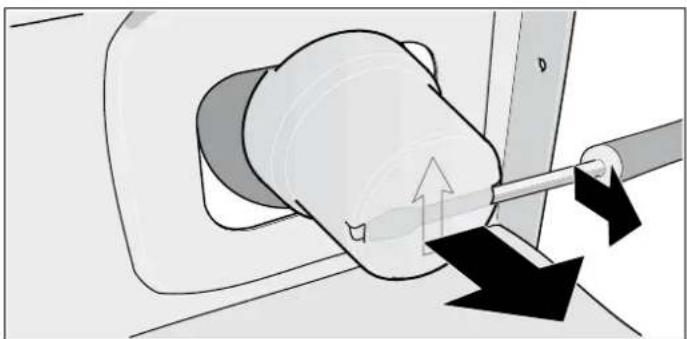

Doppen verwijderen

Gebruik een platte schroevendraier voor het geval dat de doppen verwijderd要去en worden.

Buisverbindingen bevestigen

Aanwijzing: Bij gebruik van een aluminiumbuis要去 het aansluitgedeelte eerst worden gladgemaakt.

Luchtafvoerbuis 150 mm (aanbevolen diameter)

Luchtafvoerbuisrechtstreeks op het luchtafvoeraansluitstuk bevestigen en afdichten.

Luchtafvoerbuis 120 mm

1. Verloopstuk rechtstreeks op het luchtafvoeraansluitstuk bevestigen.
2. Luchtafvoerbuis bevestigen aan het verloopstuk.
3. Beide verbindingspunten goed afdichten.

Schoorsteenafschemming monteren

Risico van letsel!

tijdens de installmentie door scherpe randen. Draagijdens de installmentie van het apparaat aktijd veiligheidshandschoenen.

1. Schoorsteenafschemstukken losmaken.
   Daartoe het plakband verwijderen
2. De beschermfolie van beide schoorsteenafschemstukken trekken.
3. Schoorsteenafschemstukken in elkaar schuiven.

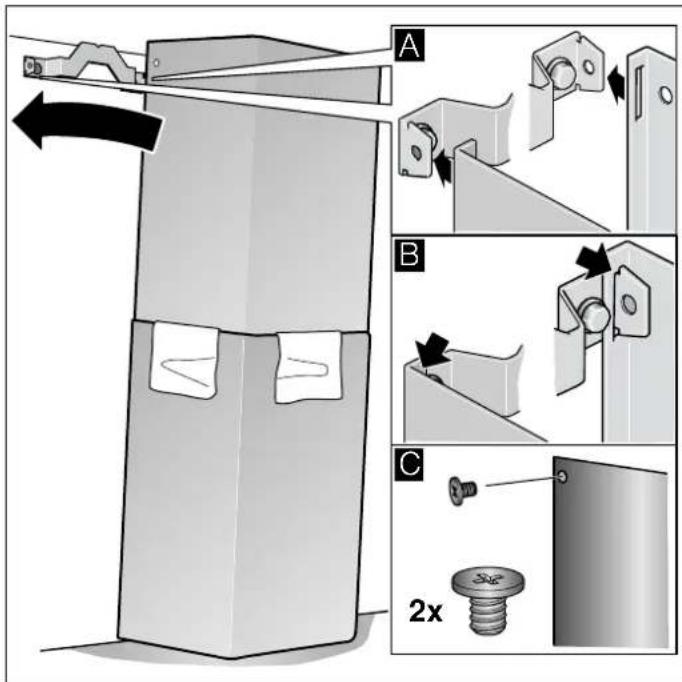

Aanwijzingen

• Om krassen te vermijden papier over de randen van het buitenste schoorsteenafschemstuk leggen.

• De sleuven van het binnenste schoorsteenafschemstuk wijzen maar beneden.

• Schoorsteenafschemstukken op het apparaatplaatsen.

• Binnenste schoorsteenafschemstuk waar boven schuiven en links en rechts aan de bevestigingshoek vastmaken. A
• Schoorsteenafschemstuk omlaag drukken tot het vastklikt.
• Schoorsteenafschemstuk met twee schroeven bevestigen op de bevestigingshoek.
