GEBRUIKSAANWIJZING VVA92E250 VIVA

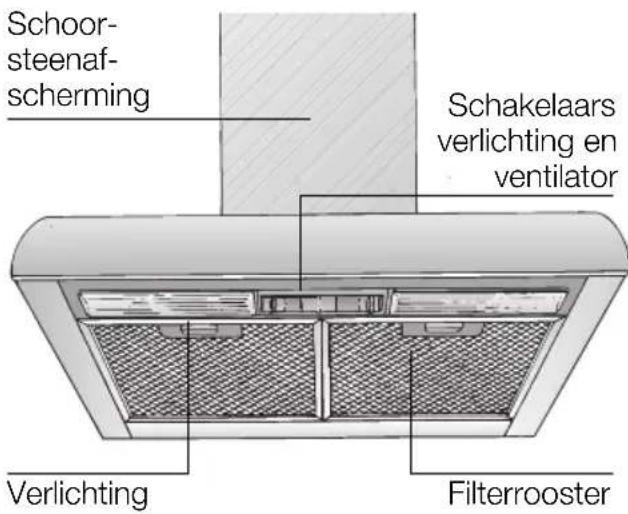

Beschrijving van het apparatus

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.
Dekeukenblijft ingrotematevrijvanvet en reuk.

Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stockinstallaties worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglichk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie nicht worden overschreten.

Gebruiksmogelijkheden

Dit kan men bereiken wanner er door Niet-afsluitbare openings, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet algid de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.

Als de wasemafzuiigkap worden gebrukt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking möglichk.

Gebruik met circulatielucht:

Hieroe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).
De complete montageset en de reservefilters zichn verkrijgbaar bij de vakhandel.
De desbeteffende toebehorennummers vindt u achefterin deze gebruiksaanwijzing.
De ventilator van de wasemafzuiigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug maar de keuken.
Het vetfilter neemt de vettige bestand-delen van de keukendamp op.
Het koolstofffilter binds de reukstoffen.

Als er geen koolstofffilter worden gemonteerd, worden de reukstoffen in de keukendamp nicht gebonden.

Vór het eerste gebruik

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend wordenuitgevoerd door een vakman.

Door ondeskundige reparaties können aanzienlijke gezaren voor de gebruiker ontstaan.

Lees de gebruiksanaanjizing zorgvuldig voordat u het neue apparaat gebruikt. Ze bevat belangrijke informatatie voor uw verilheid en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparatus.
Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlij 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De zichtijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Storingen

Bij eventuele vragen of storingen kurz u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

De fabrikant van de afzuigkap is nicht aansprakelijk voor reclamaties die terug te leiden zijn op de planning enuitvoering van de buisleiding.

Indien het apparaat beschadigd is, mag u het Niet in gebruik nemen.
Aansluiting en ingebruikneming月至
alleen door een vakman worden
uitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificeerdevakman, om gevaren te voorkomen.
Verpakkingsmaterial volgens de voorschriften afvoeren (zie het montagevoorschrift).
Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.
Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddelijk verzangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar.
Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.

Laat kinderen nicht met het apparaat spelen.

Volwassenen en kinderen mogen het appar-. raat nooit zonder toezicht in gebruik nemen:

• wonneer zich lichamelijk, zintuiglijk of men-taal Niet in staat+zijn,
• of bij gebrek aan kennisen ervaring om het apparaat op een juiste en veilige wijze te bedieren.

Onder de afzuigkap Niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.
De kookzones要去en algid zichn bedekt met pannen.
Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasformuizen

Gebruik nicht alle gaskookzones tegelijk langdurig (max. 15 minutes) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie ofeer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Bedienen van de wasemafzuigkap

Dekeukenwasemwordtopde doeltreffendste manier verwijderd door:

Inschakelen van de afzuigkap bij het begin van het koken.
Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

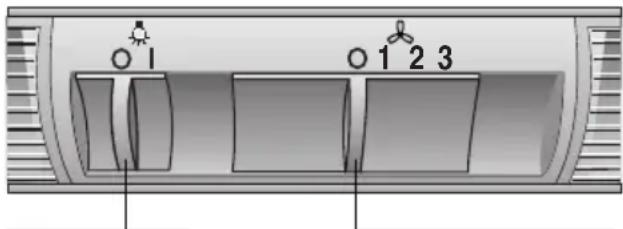

Verlichting Uit/Aan

Ventilatorstanden

Inschakelen:

Zet de rechter schuifschakelaar op degewenste ventilatorstand.

Uitschakelen:

Zet de rechter schuifschakelaar op 0.

Verlichting:

Deverlichtingkanopelkmoment wordengebruikt,ookals deventilatorisuitgeschakeld.

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaan uit onbrandbaan materialiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werkung van de wasemafzuiqkap nadelig worden beinvloed.

Belangrijk:

Het opijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaandoorhoping van warmte tijdens hetfrituren of braden.

Reiniging van de metalen vetfilters:

Bij normal bedrijf (dagelijks 1 tot 2aar)要去 de metalen vetfilter na 8 tot 10 weken worden gereinigd.
De filters können worden:gereinigd in de vaatwasmachine. Daar bij is een lichte verkleuring möglichk.

Belangrijk:

Zeer verzadigde vetfilters nicht samen met vaatwerk reinigen.

Als de filters met de hand worden gereinigd,要去en deze eerst in een heet sopje worden gezet om het vuil los te weken.

Daarna afborstelen, goed schoonspoelen en lately afdruipen.

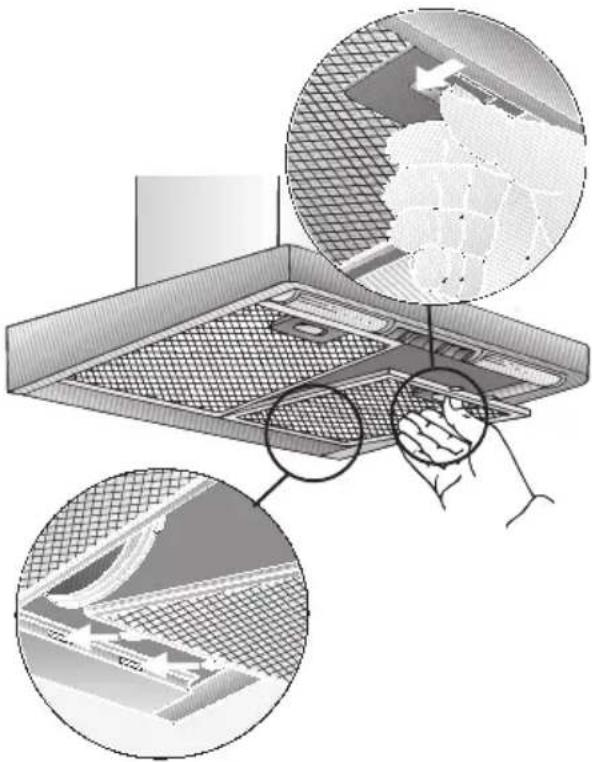

Metalen vetfilters verwijderen en aanbrengen:

1. Druk de blokkering van de vetfilters in derichting van de pijl in en klap de vetfilters aan beneden.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters wee aan.

Koolstoffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontv lambaarheid toe en kan de werkking van de wasemafzugkap nadelig worden beinvloed.

Belangrijk:

Door het koolstofffilter opijd te verrangen, voorkomt u brandgevaar dat kan ontstaand door opeenhoping van warmte tijdens het frituren of braden.

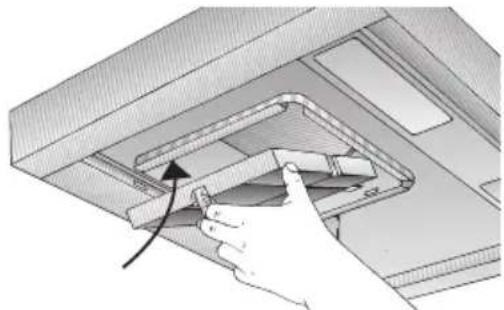

Aanbrengen:

Attentie: De halogeenlampen要去 uitgeschakeld en afgekoeld zich.

1. Verwijder de vetfilters (zie Metalen vetfilters verwijdenen en aanbrengen).
2. Breng het actieve-kooffilter aan.

1. Bevestig de lip.
2. Breng de vetfilters aan (zie Metalen vetfilters verwijdersen en aanbrengen).

Verwijdersen:

1. Verwijder de vetfilters.

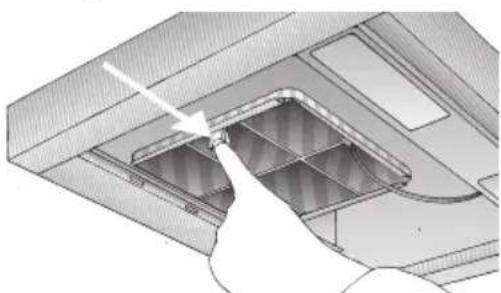

2. Druk op de llip en verwijder het actieve-koolfilter in benedenwaartse richting.

1. Breng de vetfilters aan.

Vervangen van het actieve-kooffilter:

Bij normalaal gebruik (dagelijks 1 tot 2aar)要去en de filters met actieve kool ongeveer 1x peraar worden verrangen.
Het actieve-koolfilter is verkrijjgbaar in de vakhandel (zie Extra toebehoren).

Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.

Afvoer van het oude achieve-kooffilter:

• Actieve-koolfilters bevatten geen schadelijke stoffen. Ze könnenaarom bijvoorbeeld met het huisvuil worden afgevoerd.

Reiniging en onderhoud

Wasemafzugkap stroomloos makendoor de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

De wasemafzugkap nicht reinigen met schuursponsjes of met zand-, soda-, zuur-of chloorhoudende schoonmaakmiddelen!

Gebruik voor het reinigen van de wasemafzuiigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Vastgekoekt vuil nicht loskrabben, maar losweken met een vochtige doeck.
Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van hetuis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
De schakelaar alleen met een zacht, vochtige doek reinigen (mild afwassop). Geen edelstaalreiniger voor de schakelaar gebruiken.

Edelstalen oppervlakken:

Gebruik een milde, nicht-schurrende edelstaalreiniger.
Reinig alleen in de slijprichting.
Wij adviseren once edelstaalreiniger nr.461731. Het besteladres vindt u in het bijgevoegde serviceboekje.

Aluminium, lak- of kunststofoppersvlakken:

Geen droge doeken gebruiken.
Gebruik een mild glasreinigingsmiddel.
Gebruik geen agressieve, zour- of looghoudende reinigingsmiddelen.

Neem de garantievooraarden in het bijgevoegde serviceboekje in acht.

Lampervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
2. Verwijder de vetfilters (zie Filters en onderhoud).
3. Verwijder de lampafschemming van bovenafuit de lamphouder.

1. Vervang de lamp (in de vakhandel verkrijgbare gloeilamp, max. 40 watt, fitting E 14).

1. Breng de aftscherming van de lamp weeer aan.
2. Breng de vetfilters wee aan.
3. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

Belangrijke voorschriften

Oude apparaten zich geen waardeloos afval. Door een milieubewuste afvoer+kunnen waardevolle materialen opnieuw worden gebruikt.
Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw neue apparaat wordtijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en+kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de gemeente maar de Beste manier om uw oude apparaat en de verpakking af te voeren.
De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie.
De wasemafzuiigkap altijd boven het midden van het fornuis aanbrengen.

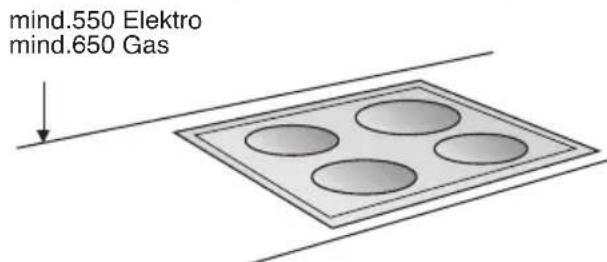

Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuiigkap: 550 mm, afb. 1.
Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, Niet verwijderbare afterscherming heeft en de voor het desbeteffende land geldende voorschriften in acht worden genomen. Deze beperking geldt nicht voor gasformuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels können vormen.

Extra voorschriften bij gaskookapparatuur:

Bij de montage van gaskookzones要去en de geldende wettelijkke nationalevoerschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht wordengenomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis要去en in acht worden genomen.
Slechts aan een zijde van de wasemafzuiigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50~mm
Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb.1.

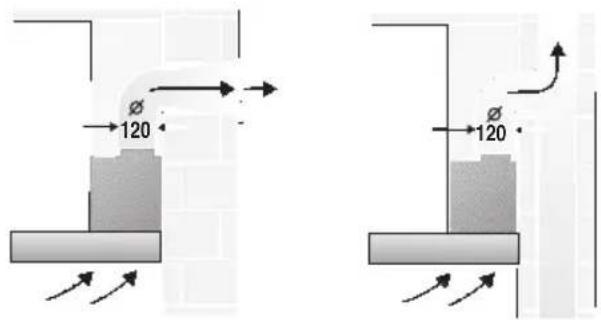

Afzuigkap met luchtafvoer

De afvoerlucht worden via een afvoerschacht\ aar boven ofrechtstreeks door de\ buitenmuuraar buiten geleid.

De afvoerlucht mag nicht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht要去en de officièle en wettelijk voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkreten.

Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijkke stockinstallaties worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie Niet worden overschreten.

Dit kan men bereiken wonneer er door Niet-afsluitbare openings, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling要去alijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.

Als de wasemafzuigkap worden gebrukt met luchtcirculatie en actieve-kooffilter is het gebruik zonder beperking möglichk.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur-kast worden gebruikt.

Voor de montage

Bij gebruik met luchtafvoer moet in de wasemafzuiigkap een terugsklep worden ingebouwd, als deze Niet in de afvoerbuis of in de muirkast aanwezig is. Als er geen terugslagklep met het apparaat worden meegeleverd, kan deze in de vakhandel worden verkreten.

Monteren van de terugslagklep:

De terugslagklep vastklemmen in de luchtaansluiting.

Beide kleppen
moeten Licht verend
aar boven bewogen
kunnen worden.

Optimaal vermogen van de wasemafzuigkap:

Korte, gladde luchtafvoerpijp.
Zo min möglichk bochten.
Zo groot möglichke buisdiameter en groste bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten ofkleine buisdiameters vermindert de afzuigcapaciteit enveroorzaakt bovendien hardere geluiden.

De fabrikant van de afzuigkap is nicht aansprakelijk voor reclamaties die terug te leiden zijn op de planning enuitvoering van de buisleiding.

Bij afwijkende buisdiameters: dich strips gebriken.
Bij gebruik van de wasemafzuiigkap met luchtafvoer要去 voor voldoende luchttoevoer worden gezorgd.

Platte kanalen要去en een gewiekwaardige inwendige diameter alsronde buizen hebben.

Ze dieren geen scherpe bochten te hebben.

Ronde buizen Inwendige diameter	Platte kanalen Inwendige diameter
ø 100 mm	79 cm²
ø 120 mm	113 cm²
ø 150 mm	177 cm²

Luchtaansluiting 150 mm

Luchtafvoerpijp
rechtstreeks aan de
luchtansluiting
bevestigen.

Het tussenstuk (meegeleverd of verkrijgbaar in de vakhandel) op de luchtansluiting bevestigen en hierop de afvoerbuis bevestigen.

Luchtaansluiting 120 mm

Luchtafvoerpijp
rechtstreeks aan de
luchtaansluiting
bevestigen.

Het tussenstuk (meegeleverd of verkrijgbaar in de vakhandel) op de luchtansluiting bevestigen en hierop de afvoerbuis bevestigen.

Voor de montage

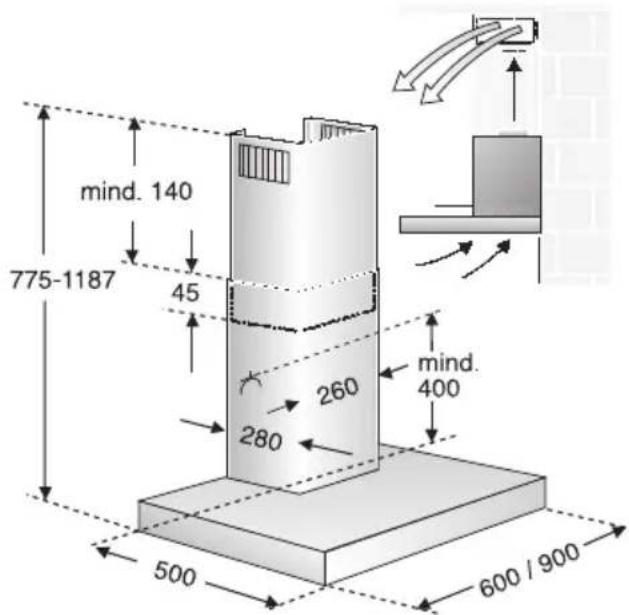

Gebruik met circulatielucht

Met een koolstofffilter, indien gebruik met afvoerlucht nicht möglichk is.

De complete montageset is verwrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achefterin deze gebruiksaanwijzing.

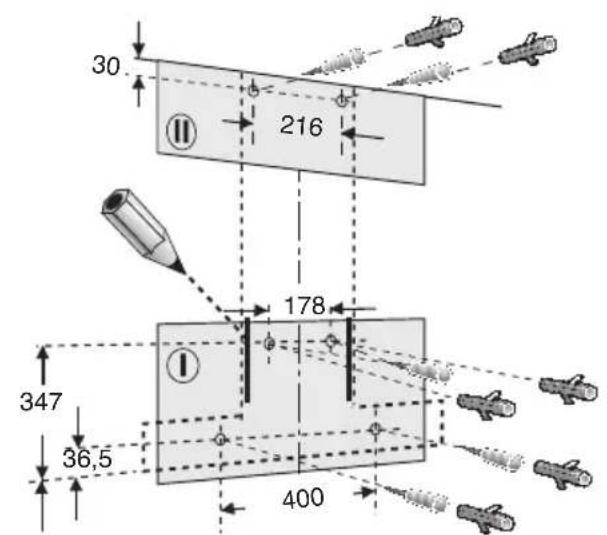

Voorbereiden van de muur

De muur要去vlak en loodrecht zijn.
- Controller of de muur voldoende draagvermögen heeft.
De bijgevoegde schroeven en pluggen zichn geschikt voor massieve muren. Gebruik voor andere muurconstructies (bijv. gipsplaat, pores beton, porotonstenen) bevestigingsmiddelen die waar voor geschikt zichn.
Pluggen moet stevig=kennen worden bevestigd.

Gewicht in kg:

	Luchtavoer	Lucht-circulatie
	15,060 cm	17,0
90 cm	17,5 19,5

Constructiewijzigingen in het kader van technische verbeteringen voorbehonden.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voorschriften geinstalleerd, geaard stopcontact. Het geaarde stopcontact要去 indien möglich vlak awhile de schoorsteenafschemming worden aangebracht.

Het geaarde stopcontact moet via een eigen stroomkring+zijn aangesloten.
Indien het geaarde stopcontact na montage van de afzuigkap Niet meer toegankelijk is, moet een scheidings-voorziening worden aangebracht, zoals bij een vaste aansluiting.

Als vaste aansluiting nodig is:

De wasemafzuiigkap mag uitsluitend dooreen erkende installmenter worden aangesloten.

In de installmentie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen geldenschakelaars met een contactopening vanmeer dan 3mm en uitschakeling met allepolen. Daar bij horen aardlekschakelaars enveiligheidsschakelaars.

Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden verrangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en+zijn zichtaar als het filterframe worden afgenomen.

Bij reparations moet de wasemafzugkap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Deze wasemafzuiigkap voldoet aan de EGbepalingen voor radio-ontstoring.

Inbouwen

De wasemafzugkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiks-aanwijizing).
2. Van het plafond tot aan de onderkant van de wasemafzuiigkap een middelijn op de muur aftekenen.
3. Met behulp van het sjabloon de posities voor de schroeven markeren op de muur.

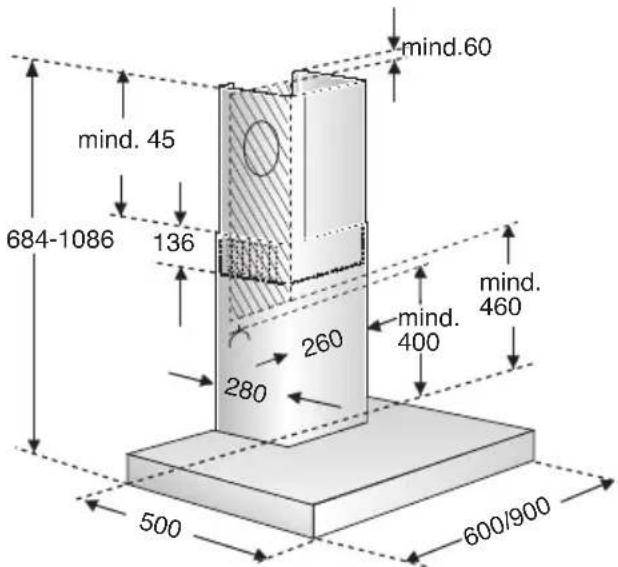

Minimumafstand in acht nemen van 550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.
4. 4 gaten voor de wasemafzuigkap en twee gaten voor de afterschering van de schoorsteen 8mm boren en pluggen volledig in de muur duwen.

Opmerking: let op eventuele te monteren extra toebehoren.

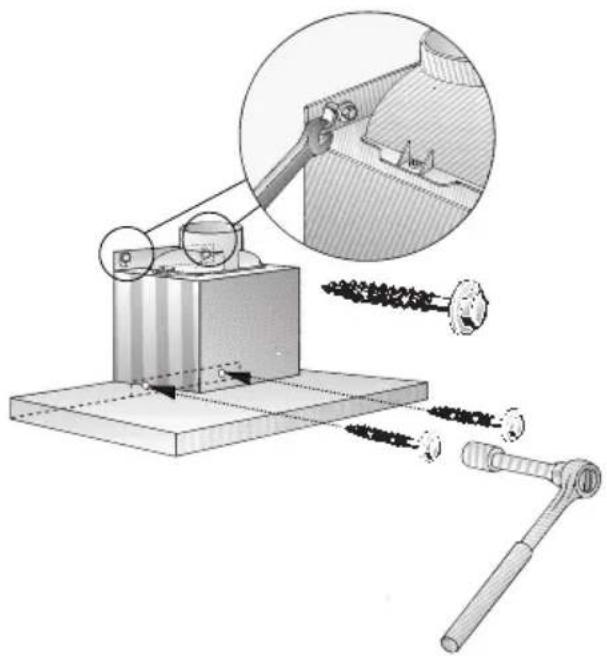

1. Klik de twee meegeleverde afstandhoulders vast in de bevestigingshaak voor het schoorsteenafschemstuk. De bevestigingshaak voor het schoorsteenafschemstuk vastschroeven met 2 zeskantschroeven.

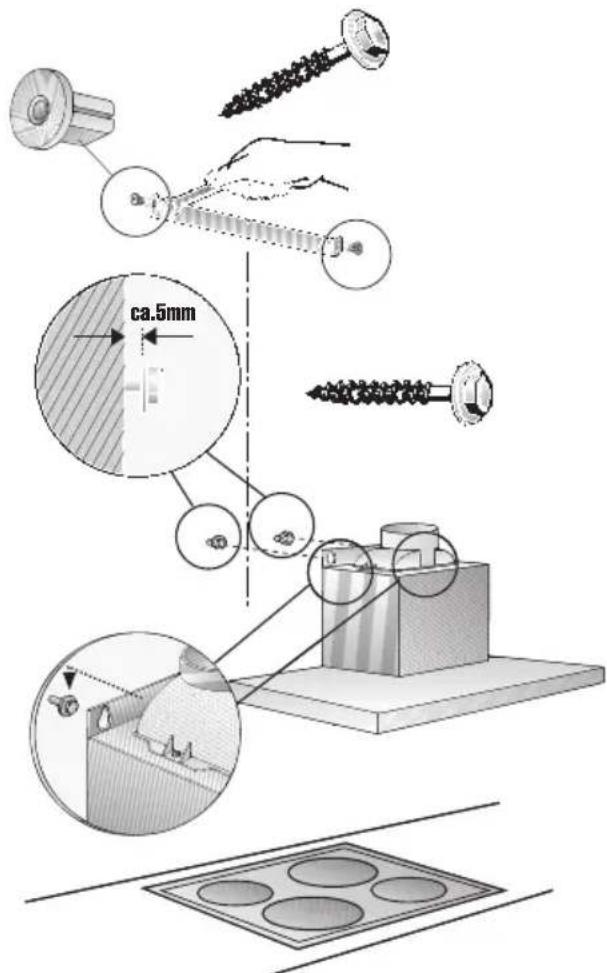

2. De twee bovenste zeskantschroeven vastdraaien tot ze nog ca. 5 mm uitsteken.
3. Wasemafzuiigkap aan de schroeven hangen.

Inbouwen

1. De twee onderste zeskantschroeven vastdraaien.

Voordat de vier schroeven worden vastgedraaid, moet de wasemafzuigkap op de juisteplaats worden gebracht.

1. Buisverbinding tot stand brengen.
2. Elektrische verbinding tot stand brengen.
3. Bij uitvoering van edelstaal:

Beschermfolie van beideschoorsteenafschemmistukken verwijderen.

Voorkom beschadiging van de kwetsbare oppervlakken.

Voorzichtig: De binnenzijden van de schoor-steenafschemstukken kennenscherpe randen hebben - kans op letsel. Wij adviseren u bij de montage werkhand-schoenen te dragen.

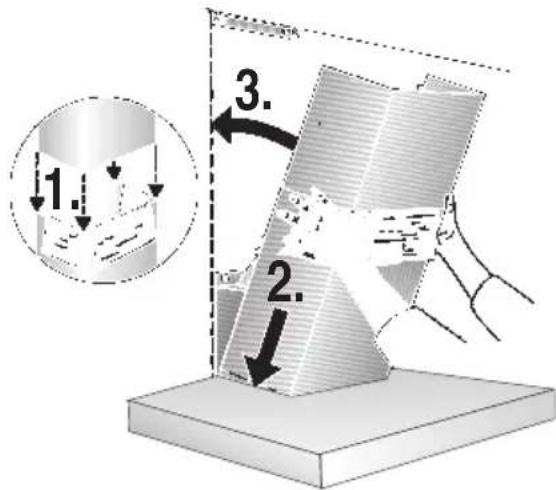

1. De beiden delen van de schoorsteenaf-scherming in elkaar schuiven (openingen op het bovenste telescoopdeel maar beneden) en in de uitsparing op de wasemafzuigkapplaatsen.

Voorkom beschadigbing bij het in elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescheming over de rand van de onderste schoorsteenafschemming te leggen.

1. Het bovenste deel omhoog tillen en met twee schroeven opzij op de bevestigingshaak schroeven.

1. Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).

123x 10x 52x 4	WZ52V30
	361047
