GEBRUIKSAANWIJZING PVS3102N Pelgrim

Gebruiks- aanwijzing

User manual

Veiligheidsinformatie 2

Bedieningspaneel 4

Het eerste gebruik 5

Dagelijks gebruik 6

Handige aanwijzingen en tips 6

Onderhoud en reiniging 7

Problemen oplossen 8

Veiligheidsinformatie

In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat.

Voor de veiligheid van mensen en eigendommen dient u zich aan de voorzorgsmaatregelen uit dit instructieboekje te houden, de fabrikant is niet verantwoordelijk voor schade die door het niet opvolgen van de aanwijzingen veroorzaakt is.

Veiligheid van kinderen en kwetsbare mensen

- Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinderen) met verminderde fysieke, zintuiglijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat.

Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spelen.

- Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.

- Als u het apparaat afdankt trek dan de stekker uit het stopcontact, snij de voe-

dingskabel door (zo dicht mogelijk bij het apparaat) en verwijder de deur om te voorkomen dat kinderen een elektrische schok krijgen of zichzelf in het apparaat opsluiten.

- Als dit apparaat, dat voorzien is van een magnetische deursluiting, een ouder apparaat vervangt, dat voorzien is van een veerslot (slot) op de deur of het deksel, zorg er dan voor dat u het slot onbruikbaar maakt voordat u het oude apparaat weggooit. Dit voorkomt dat kinderen er in opgesloten kunnen raken.

Algemene veiligheid

Let op! Houd de ventilatie-openingen altijd vrij van obstructies.

- Dit apparaat is bedoeld voor het bewaren van levensmiddelen en/of dranken in een gewoon huishouden, zoals uitgelegd in dit instructieboekje.

- Gebruik geen mechanische hulpmiddelen of kunstgrepen om het ontdooiproces te versnellen.

- Gebruik geen andere elektrische apparaten (bijvoorbeeld ijsmachines) in koelkasten, tenzij ze voor dit doel goedgekeurd zijn door de fabrikant.

- Let op dat u het koelcircuit niet beschadigt.

- Het koelmiddel isobutaan (R600a) bevindt zich in het koelcircuit van het apparaat, dit is een natuurlijk gas dat weliswaar milieu-vriendelijk is, maar ook uiterst ontvlambaar.

Controleer of de onderdelen van het koel- circuit tijdens transport en installatie van het apparaat niet beschadigd zijn geraakt. Indien het koelcircuit beschadigd is:

- open vuur en ontstekingsbronnen vermijden

- de ruimte waar het apparaat zich bevindt grondig ventileren

- Het is gevaarlijk om wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modificeren. Een beschadigd netsnoer kan kortsluiting, brand en/of een elektrische schok veroorzaken.

⚠ Waarschuwing! Alle elektrische onderdelen (netsnoer, stekker, compressor) mogen uitsluitend vervangen worden door een erkende onderhoudsdienst of gekwalificeerd onderhoudspersoneel.

1. Het netsnoer mag niet verlengd worden.
2. Verzeker u ervan dat de stekker niet platgedrukt of beschadigd wordt door de achterkant van het apparaat. Een platgedrukte of beschadigde stekker kan oververhit raken en brand veroorzaken.
3. Verzeker u ervan dat u de stekker van het apparaat kunt bereiken.
4. Trek niet aan het snoer.
5. Als de stekker los zit, steek hem dan niet in het stopcontact. Dit kan gevaar opleveren van een elektrische schok of brand.
6. U mag het apparaat niet gebruiken zonder de afdekking van het lampje 1) voor de binnenverlichting.

- Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.

- Haal geen artikelen uit het vriesvak en raak ze niet aan als uw handen vochtig/nat zijn, dit kan uw huid beschadigen of vrieswonden veroorzaken.

- Stel het apparaat niet langdurig bloot aan direct zonlicht.

Dagelijks gebruik

• Zet geen hete potten op de kunststof onderdelen in het apparaat.
• Bewaar geen brandbare gassen of vloeistoffen in het apparaat, deze kunnen ontploffen.
• Zet geen levensmiddelen direct tegen de luchtopening in de achterwand. ^2)
• Diepgevroren voedsel mag niet opnieuw worden ingevroren als het eenmaal ont-dood is.
• Bewaar voorverpakte diepvriesproducten volgens de aanwijzingen van de fabrikant.

1) Als er een afdekking voor het lampje is voorzien 2) Als het apparaat vorstvrij is

• U dient zich strikt te houden aan de aanbevelingen van de fabrikant van het apparaat met betrekking tot het bewaren van voedsel. Raadpleeg de betreffende aanwijzingen.
• Leg geen koolzuurhoudende of mousse-rende dranken in de vriezer, deze veroorzaken druk op de fles die daardoor kan ontploffen, dit kan schade toebrengen aan het apparaat.
• IJslollies kunnen vrieswonden veroorzaken als ze rechtstreeks vanuit het apparaat ge-consumeerd worden.

Onderhoud en reiniging

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhouds-handelingen verricht. Als u het stopcontact niet kunt bereiken, onderbreek dan de stroomtoevoer.
• Maak het apparaat niet schoon met metalen voorwerpen.
• Gebruik geen scherpe voorwerpen om ijs van het apparaat te krabben. Gebruik een kunststof schraper.

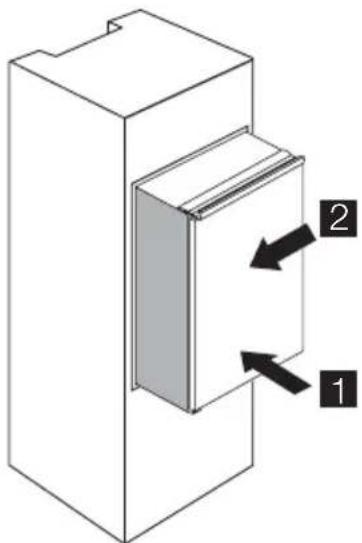

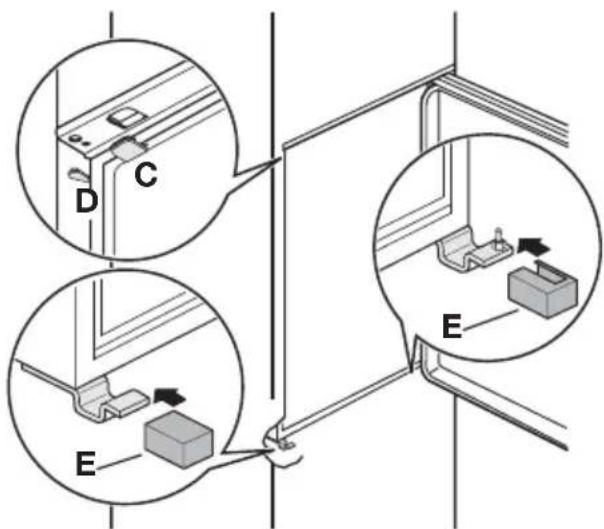

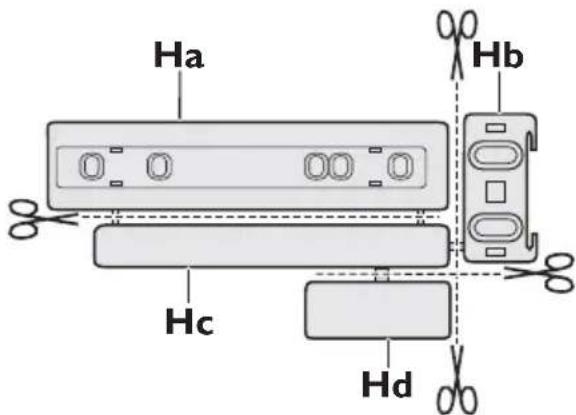

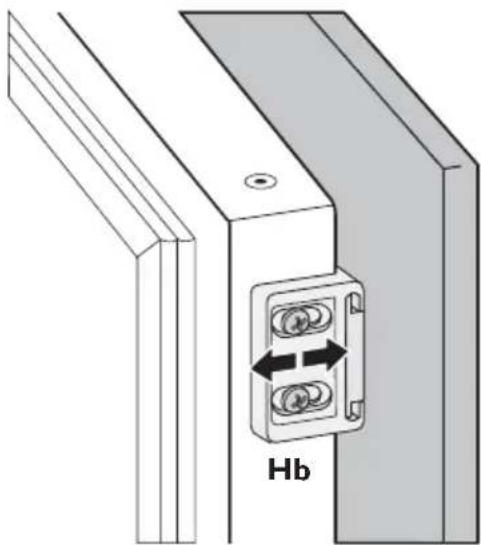

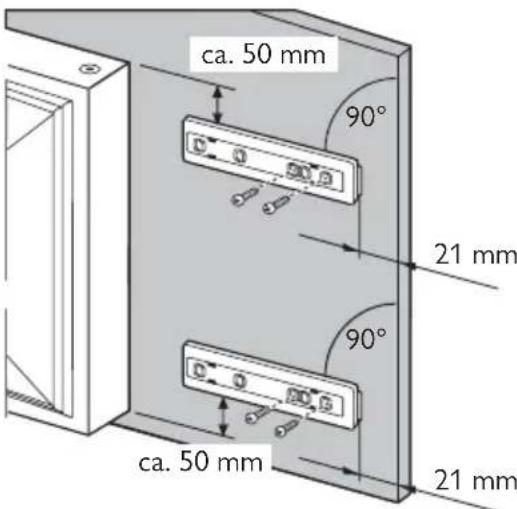

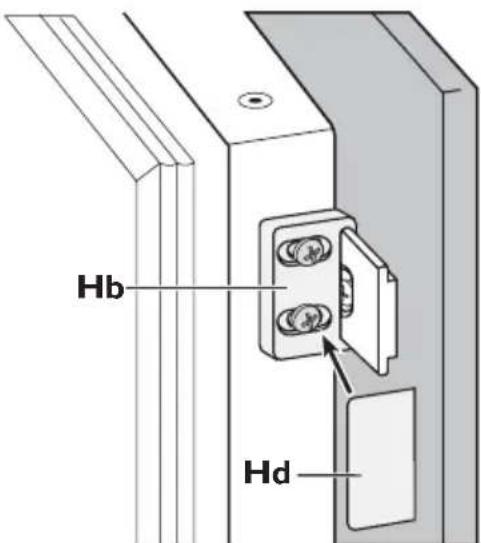

Installatie

Belangrijk! Voor de aansluiting van elektriciteit dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.

• Pak het apparaat uit en controleer of er beschadigingen zijn. Sluit het apparaat niet aan als het beschadigd is. Meld mogelijke beschadigingen onmiddellijk bij de winkel waar u het apparaat gekocht heeft. Gooi in dat geval de verpakking niet weg.
• Wij adviseren u om 4 uur te wachten voor- dat u het apparaat aansluit, dan kan de olie terugvloeien in de compressor.

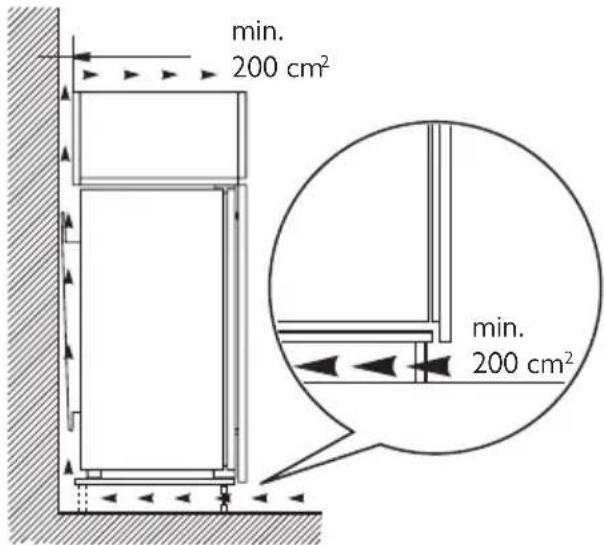

• Rond het apparaat dient adequate lucht-circulatie te zijn, anders kan dit tot over-verhitting leiden. Om voldoende ventilatie te verkrijgen de instructies met betrekking tot de installatie opvolgen.
• De achterkant dient zo mogelijk tegen een muur geplaatst te worden, teneinde te voorkomen dat hete onderdelen (compressor, condensator) aangeraakt kunnen worden en brandwonden veroorzaken.

• Het apparaat mag niet vlakbij radiatoren of kooktoestellen geplaatst worden.

• Verzeker u ervan dat de stekker bereikbaar is nadat het apparaat geinstalleerd is.

• Sluit het apparaat alleen aan op een drinkwaterleiding. ^3)

Onderhoud

• Alle elektrotechnische werkzaamheden die noodzakelijk zijn voor het uitvoeren van onderhoud aan het apparaat, dienen uitgevoerd te worden door een gekwalificeerd elektricien of competent persoon.
• Dit product mag alleen worden onderhouden door een erkend onderhoudscentrum en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.

het koelcircuit en evenmin in de isolatie- materialen. Het apparaat mag niet wor- den weggegooid bij het normale huis- houdelijke afval. Het isolatieschuim be- vat ontvlambare gassen: het apparaat moet weggegooid worden conform de van toepassing zijnde regels die u bij de lokale overheidsinstanties kunt verkrij- gen. Voorkom beschadiging aan de koeleenheid, vooral aan de achterkant bij de warmtewisselaar. De materialen die gebruikt zijn voor dit apparaat en die voorzien zijn van het symbool ⚙ zijn re- cyclebaar.

Bescherming van het milieu

Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in

Bedieningspaneel

ON/OFF 12 +8.8 °C * MODE

1. AAN/UIT schakelaar
2. Display

3. Functietoets

4. Thermostaatknop

Display

1. Controlelampje alarm open deur
2. Controlelampje positieve of negatieve temperatuur
3. Temperatuurdisplay
4. Fast Freeze controlelampje

Inschakelen

Nadat u de stekker in het stopcontact heeft gestoken drukt u, als het display niet verlicht is, op de AAN/UIT schakelaar om het apparaat in te schakelen.

Zodra het apparaat is ingeschakeld, verschijnen de volgende signalen op het bedieningspaneel:

• De indicatie voor positieve of negatieve temperatuur zal positief zijn, dat geeft aan dat de temperatuur positief is
• het temperatuurcontrolelampje knippert, de achtergrond van het display is rood en er klinkt een zoemer.

Druk op de functietoets om de zoemer uit te schakelen (zie ook "Alarm hoge temperatuur").

Zet de thermostaatknop in de middelste stand, het apparaat wordt ingesteld om de volgende temperatuur te leveren: ongeveer -18°C in de vriezer.

Functiemenu

Elke keer als de functietoets wordt ingedrukt, worden de volgende functies met de klok mee geactiveerd:

• Fast Freeze functie
• geen symbool: normale werking.

Uitschakelen

Het apparaat wordt uitgeschakeld door de AAN/UIT schakelaar langer dan 1 seconde ingedrukt te houden.

Daarna wordt het aftellen van de temperatuur van -3 -2 -1 weergegeven.

Wanneer het apparaat wordt uitgeschakeld, gaat het display ook uit.

Temperatuurregeling

De temperatuur in het apparaat wordt gecontroleerd door de thermostaatknop die bovenop de kast zit.

Ga als volgt te werk om het apparaat in werk- ing te stellen:

• draai de knop met de klok mee om de maximale koude te verkrijgen
• draai de knop tegen de klok in om de minimale koude te verkrijgen.

De middelste stand is gewoonlijk de meest geschikte.

De exacte instelling moet echter gekozen worden rekening houdend met het feit dat de temperatuur in het apparaat afhankelijk is van:

• de omgevingstemperatuur
• hoe vaak de deur geopend wordt
• de hoeveelheid voedsel die bewaard wordt
• de plaats van het apparaat.

Fast Freeze Functie

Om levensmiddelen in te vriezen, moet u de functie Fast Freeze inschakelen.

Het eerste gebruik

De binnenkant schoonmaken

Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne accessoires met lauwwarm water en een beetje neutrale zeep om de typische geur van Druk op de functietoets (indien nodig meerdere malen) tot het bijbehorende pictogram verschijnt.

Deze functie stopt automatisch na 52 uur. Het is mogelijk om de functie op elk moment uit te schakelen door op de functietoets te drukken (zie "Functiemenu").

Alarm hoge temperatuur

Een toename van de temperatuur in het vriesvak (bijvoorbeeld door stroomuitval) wordt aangegeven door:

• het knipperen van de temperatuur
• het knipperen van het vriesvak (Controle-lampje alarm deur open)
• rode verlichting van het display
• de zoemer gaat af
• alarm symbool.

Wanneer de normale omstandigheden worden hersteld:

• het geluidssignaal gaat uit
• de temperatuurwaarde blijft knipperen
• de displayverlichting blijft rood.

Als u op de functietoets drukt om het alarm uit te schakelen, verschijnt de hoogste temperatuur die in het vak bereikt is op het display 88 gedurende enkele seconden.

Op dit punt stopt het knipperen en de kleur van het display verandert van rood in wit.

Alarm open deur

Als de deur langer dan 1 minuut open blijft staan klinkt er een geluidsalarm.

De alarmtoestand bij geopende deur wordt aangegeven door:

• controlelampje Alarm deur open knippert
• de displayverlichting is rood
• de zoemer gaat af.

Druk op de functietoets om het geluidsalarm uit te schakelen.

Als de normale omstandigheden hersteld zijn (deur gesloten), wordt het geluidsalarm uitgeschakeld.

een nieuw product weg te nemen. Droog daarna grondig af.

Belangrijk! Gebruik geen oplosmiddelen of schuurpoeders. Deze beschadigen de lak.

Dagelijks gebruik

Vers voedsel invriezen

Het vriesvak is geschikt voor het invriezen van vers voedsel en voor het voor een lange periode bewaren van ingevroren en diepgevroren voedsel.

Om levensmiddelen in te vriezen, activeert u de Fast Freeze functie minimaal 24 uur voordat u deze in het vriesvak legt.

Zet het verse voedsel dat u in wilt vriezen in het derde vakken.

De maximale hoeveelheid voedsel die in 24 uur ingevroren kan worden is vermeld op het

typeplaatje, een etiket dat aan de binnenkant van het apparaat zit.

Het invriesproces duurt 24 uur: voeg gedurende deze periode niet meer in te vriezen voedsel toe.

Na 24 uur, wanneer het invriesproces is voltooid, de vereiste temperatuur weer instellen (zie "Temperatuurregeling").

Het bewaren van ingevroren voedsel

Als u het apparaat voor het eerst of na een periode dat het niet gebruikt is inschakelt, het apparaat minstens 2 uur op een hoge instelling laten werken voordat u er producten in plaatst.

Belangrijk! In het geval van onbedoelde ontdooiing, bijvoorbeeld als de stroom langer is uitgevallen dan de duur die op de kaart met technische kenmerken onder "tijdsduur" is vermeld, moet het ontdooide voedsel snel geconsumeerd worden of onmiddellijk bereid worden en dan weer worden ingevroren (nadat het afgekoeld is).

Handige aanwijzingen en tips

Tips voor het invriezen

Om u te helpen om het beste van het invriesproces te maken, volgen hier een paar belangrijke tips:

• de maximale hoeveelheid voedsel die in 24 uur ingevroren kan worden. is vermeld op het typeplaatje;
• het invriesproces duurt 24 uur. Voeg gedurende deze periode niet meer in te vriezen voedsel toe;
• vries alleen vers en grondig schoongemaakte levensmiddelen van uitstekende kwaliteit in;

Invriesagenda

1 - 2 3 - 4 3 - 6 3 - 6 3 - 6 3 - 6 10 - 12 10 - 12 10 - 12 10 - 12

De symbolen geven verschillende soorten ingevroren levensmiddelen aan.

De cijfers geven de bewaartijd in maanden aan voor de bijbehorende ingevroren levensmiddelen. Of de hoogste of laagste waarde van de aangegeven bewaartijd van toepassing is, hangt af van de kwaliteit van het voedsel en eventuele bereiding voordat het werd ingevroren.

Ontdooien

Diepgevroren of ingevroren voedsel kunt, voordat het gebruikt wordt, in het koelvak of op kamertemperatuur laten ontdooien, afhankelijk van de hoeveelheid tijd die hiervoor nodig is.

Kleine stukken kunnen zelfs rechtstreeks vanuit de vriezer gekookt worden als ze nog bevroren zijn: in dat geval zal de bereiding iets langer duren.

Het maken van ijsblokjes

Dit apparaat is uitgerust met een of meer bladen voor het maken van ijsblokjes. Vul deze bladen met water en zet ze dan in het vriesvak.

Belangrijk! Gebruik geen metalen instrumenten om de laden uit de vriezer te halen.

• bereid het voedsel in kleine porties voor, zo kan het snel en volledig worden ingevroren en zo kunt u later alleen die hoeveelheid laten ontdooien die u nodig heeft;
• wikkel het voedsel in aluminiumfolie of plastic en zorg ervoor dat de pakjes lucht-dicht zijn;
• leg vers, nog niet ingevroren voedsel niet tegen het al ingevroren voedsel, om te voorkomen dat dit laatste warm wordt;

• smalle pakjes zijn makkelijker op te bergen dan dikke; zout maakt voedsel minder lang houdbaar;

• water bevriest, als dit rechtstreeks uit het vriesvak geconsumeerd wordt, kan het aan de huid vastvriezen;

• het is aan te bevelen de invriesdatum op elk pakje te vermelden, dan kunt u zien hoe lang het al bewaard is;

Tips voor het bewaren van ingevroren voedsel

Om de beste resultaten van dit apparaat te verkrijgen, dient u:

- er zich van te verzekeren dat de commercieel ingevroren levensmiddelen op geschikte wijze door de detailhandelaar werden opgeslagen;

• ervoor te zorgen dat de ingevroren levensmiddelen zo snel mogelijk van de winkel naar uw vriezer gebracht worden;
• de deur niet vaker te openen of open te laten staan dan strikt noodzakelijk.
• Als voedsel eenmaal ontdooid is, bederft het snel en kan het niet opnieuw worden ingevroren.
• Bewaar het voedsel niet langer dan de door de fabrikant aangegeven bewaarperiode.

Onderhoud en reiniging

Let op! Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact trekken.

Het koelcircuit van dit apparaat bevat koolwaterstoffen; onderhoud en herladen mag alleen uitgevoerd worden door bevoegde technici.

Periodieke reiniging

Het apparaat moet regelmatig worden schoongemaakt:

• maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.
• controleer de afdichtingen regelmatig en wrijf ze schoon om u ervan te verzekeren dat ze schoon zijn en vrij van restjes zijn.
• spoel ze af en maak ze grondig droog.

Belangrijk! Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig ze niet.

Gebruik nooit schoonmaakmiddelen, schuurpoeders, erg geparfumeerde reini-gingsproducten en waspolijstmiddelen om de binnenkant schoon te maken, aangezien deze het oppervlak beschadigen en een ster- ke geur achterlaten.

Maak de condensor (zwart rooster) en de compressor op de achterkant van het apparaat schoon met een borstel of stofzuiger. Deze handeling zal de prestatie van het apparaat verbeteren en het elektriciteitsverbruik besparen.

Belangrijk! Zorg ervoor dat u het koelsysteem niet beschadigt.

Veel normaal verkrijgbare keukenreinigers bevatten chemicaliën die de kunststoffen die in dit apparaat gebruikt zijn kunnen aantasten/beschadigen. Daarom wordt het aanbevolen de buitenkant van dit apparaat alleen schoon te maken met warm water met een beetje afwasmiddel.

Steek, na het schoonmaken van het apparaat, de stekker weer in het stopcontact.

Het ontdooien van de vriezer

Het vriesvak van dit model is een "no-frost"-type. Dit betekent dat zich in het vriesvak geen ijs vormt als deze in bedrijf is, noch tegen de wanden noch op de levensmiddelen. Het voorkomen van ijsvorming wordt gerealiseerd door een continue circulatie van koude lucht in het vak, die aangedreven wordt door een automatisch geregelde ventilator.

Periodes dat het apparaat niet gebruikt wordt

Als het apparaat gedurende lange tijd niet gebruikt wordt, neem dan de volgende voorzorgsmaatregelen:

• trek de stekker uit het stopcontact,
  • verwijder al het voedsel,
• ontdooi de koelkast, ^4 en maak het apparaat en alle accessoires schoon,
• laat de deur/deuren op een kier staan om de vorming van onaangename luchtjes te voorkomen.

Als uw apparaat aan blijft staan, vraag dan iemand om het zo nu en dan te controleren,

om te voorkomen dat het bewaarde voedsel bederft, als de stroom uitvalt.

Problemen oplossen

Waarschuwing! Voordat u storingen opspoort, de stekker uit het stopcontact trekken.

Het opsporen van storingen die niet in deze handleiding vermeld zijn, dient te worden verricht door een gekwalificeerd technicus of competent persoon.

Belangrijk! Er zijn tijdens de normale werking geluiden te horen (compressor, koelcircuit).

Probleem Mogelijke oorzaak Oplossing
Het apparaat werkt niet. Het controlelampje knip-pert niet.	Het apparaat is uitgeschakeld. Schakel het apparaat in.
De stekker zit niet goed in het stopcontact.	Steek de stekker goed in het stop- contact.
Het apparaat krijgt geen stroom. Er staat geen spanning op het stopcontact.	Sluit een ander elektrisch apparaat aan op het stopcontact. Neem contact op met een gekwa-lificeerde elektricien.
Het controlelampje gaat branden.	Het apparaat werkt niet goed. Neem contact op met een gekwa-lificeerde elektricien.
Het alarmlampje knip-pert.	De temperatuur in de vriezer is te hoog.	Raadpleeg "Alarm hoge tempera-tuur"
De compressor werkt continu.	De temperatuur is niet goed inge-steld.	Stel een hogere temperatuur in.
	De deur is niet goed gesloten.	Raadpleeg "De deur sluiten".
	De deur is te vaak open gedaan.	Laat de deur niet langer open staan dan noodzakelijk.
De temperatuur van het product is te hoog.	Laat het product afkoelen tot ka-mertemperatuur voordat u het conserveert.
	De kamertemperatuur is te hoog.	Verlaag de kamertemperatuur.
De functie Fast Freeze is inge-schakeld.	Raadpleeg "Fast Freeze functie".
De temperatuur in de vrie- zer is te laag.	De temperatuur is niet goed inge-steld.	Stel een hogere temperatuur in.
De functie Fast Freeze is inge-schakeld.	Raadpleeg "Fast Freeze functie".
De temperatuur in de vrie- zer is te hoog.	De temperatuur is niet goed inge-steld.	Stel een lagere temperatuur in.
	De deur is niet goed gesloten.	Raadpleeg "De deur sluiten".
De temperatuur van het product is te hoog.	Laat het product afkoelen tot ka-mertemperatuur voordat u het conserveert.
Er zijn veel producten tegelijk ge-conserveerd.	Conserveer minder producten te-gelijk.
Probleem Mogelijke oorzaak Oplossing
Producten liggen te dicht op elk-aar.		Berg de producten zodanig op dat er koude lucht kan circuleren.
Er is te veel rijp.	Het voedsel is niet goed verpakt.	Verpak het voedsel op de juiste manier.
	De deur is niet goed gesloten.	Raadpleeg "De deur sluiten".
De temperatuur is niet goed inge-steld.		Stel een hogere temperatuur in.

De deur sluiten

1. Maak de afdichtingen van de deur schoon.

2. Stel de deur, indien nodig, af. Raadpleeg "Montage".

3. Vervang, indien nodig, de defecte deur- afdichtingen. Neem contact met de ser-vice-afdeling.

Technische gegevens

Afmetingen van de uitsparing
Hoogte 1030 mm
Breedte 560 mm
Diepte 550 mm
Tijdsduur 19 h

De technische gegevens staan op het typeplaatje aan de linker binnenkant in het apparaat en op het energielabel.

Montage

! Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst de "veiligheidsinformatie" aandachtig door, alvorens het apparaat te installeren.

Opstelling

Installeer dit apparaat op een plaats waar de omgevingstemperatuur overeenkomt met de klimaatklasse die vermeld is op het typeplatje van het apparaat:

Klimaat-klasse	Omgevingstemperatuur
SN +10°C tot + 32°C
N	+16°C tot + 32°C
ST	+16°C tot + 38°C
T	+16°C tot + 43°C

Elektrische aansluiting

Zorg er vóór het aansluiten voor dat het vol- tage en de frequentie op het typeplaatje

overeenkomen met de stroomtoevoer in uw huis.

Het apparaat moet geaard zijn. De netsnoerstekker is voorzien van een contact voor dit doel. Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in overeenstemming met de geldende regels, raadpleeg hiervoor een gekwalificeerd elektricien.

De fabrikant neemt geen verantwoordelijkheid op zich als de bovenstaande veiligheidsmaatregelen niet worden nageleefd.

Dit apparaat voldoet aan de EU. richtlijnen.

Omkeerbaarheid van de deur

De deur van het apparaat gaat naar rechts open. Als u wilt dat de deur naar links open gaat, ga dan als volgt te werk, voordat u het apparaat installeert:

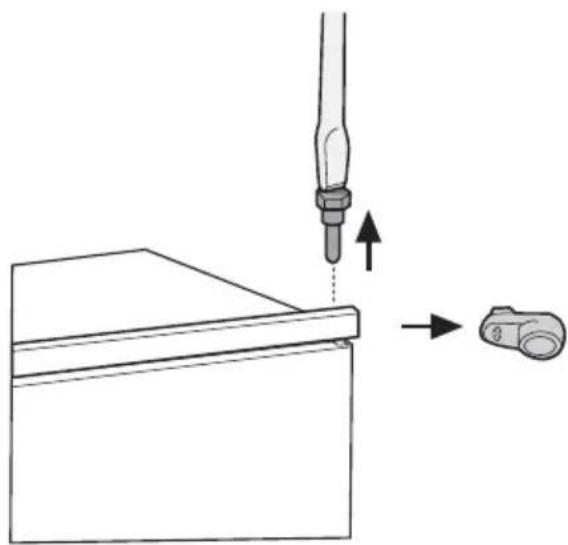

1. Maak de bovenste pen los en verwijder hem.
2. Verwijder de deur.

3. Verwijder het afstandsstuk.

4. Maak de onderste pen met een sleutel los.

Op de tegenoverliggende kant:

1. Zet de onderste pen vast.
2. Installeer het afstandsstuk.
3. Monteer de deur.
4. Zet de bovenste pen vast.

De luchtstroom achter het apparaat moet voldoende zijn.

min. 200 cm² min. 200 cm²

De installatie van het apparaat

Let op! Zorg ervoor dat het aansluitsnoer vrij kan bewegen.

Ga als volgt te werk:

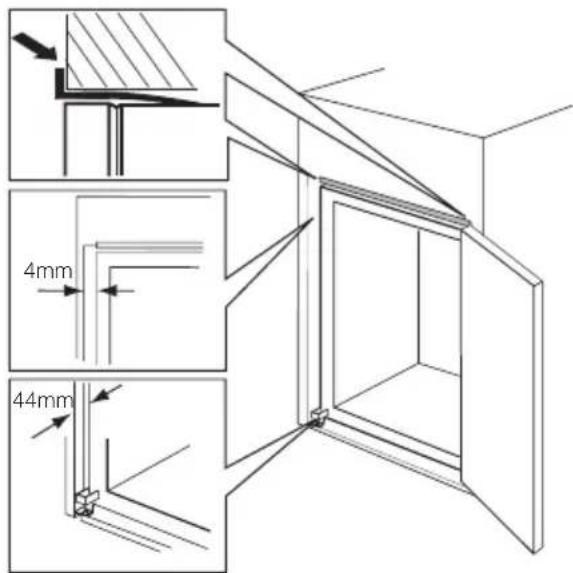

1. Installeer het apparaat in de nis.

Duw het apparaat in de richting van de pijlen (1) totdat de afdekking van de opening tegen het keukenmeubel aankomt.

Zorg ervoor dat de afstand tussen het apparaat en de voorste rand van de kast 44 mm is.

Duw het apparaat in de richting van de pijlen (2) tegen de kast tegenover het scharnier. Zorg ervoor dat er een ruimte van 4 mm tussen het apparaat en de kast is.

1. Stel het apparaat in de nis af.

De afdekking voor het onderste scharnier (in de zak met accessoires) zorgt er-

voor dat de afstand tussen het apparaat en het keukenmeubel correct is.

Open de deur. Zet de afdekking van het onderste scharnier op de juiste plek.

4mm 44mm

1. Bevestig het apparaat met 4 schroeven aan de nis.

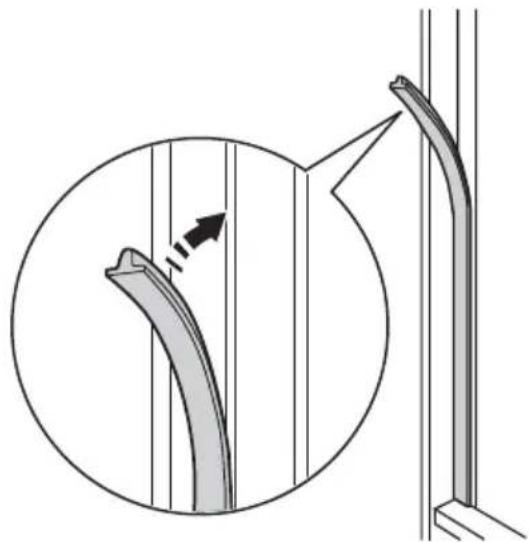

1. Duw de afdichtstrip tussen het apparaat en de naastliggende kast.

1. Verwijder het juiste onderdeel van de scharnierafdekking (E). Verwijder onderdeel DX bij een scharnier aan de rechterkant of SX bij een scharnier aan de linkerkant.

1. Bevestig de afdekkingen (C, D) aan de uitsteeksels en de gaten van de scharnieren.

Bevestig de scharnierafdekkingen (E) op het scharnier.

1. Maak de onderdelen (Ha), (Hb), (Hc) en (Hd) los.

1. Monteer onderdeel (Ha) aan de binnenkant van het keukenmeubel.


ca. 50 mm 90° 21 mm 90° ca. 50 mm 21 mm

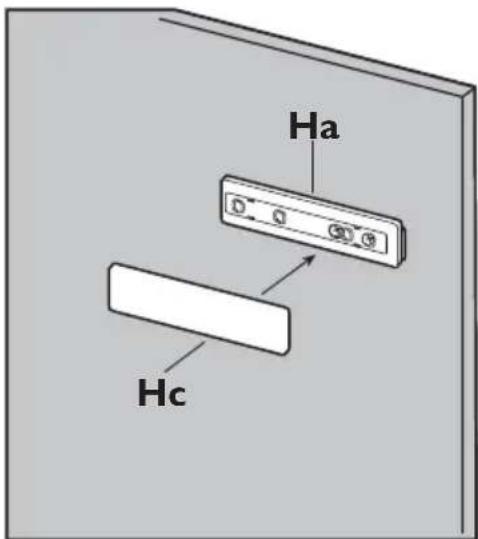

1. Duw onderdeel (Hc) op onderdeel (Ha).

Ha Hc

1. Zet de deur van het apparaat en de deur van het keukenmeubel open in een hoek van 90°.

Plaats het kleine vierkantje (Hb) in de geleider (Ha).

Zet de deur van het apparaat en de deur van het keukenmeubel tegen elkaar en markeer de gaten.

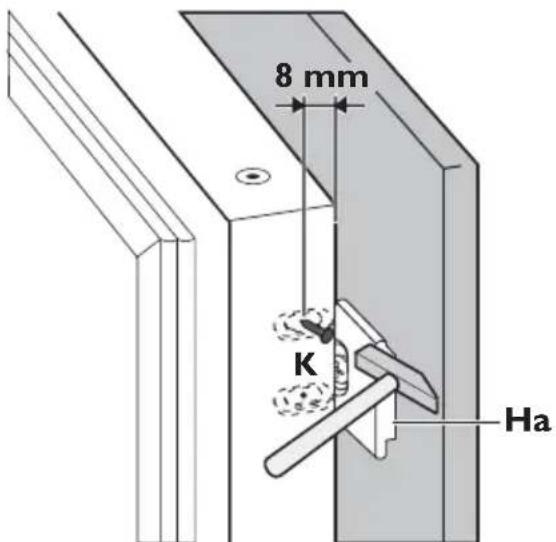

1. Verwijder de haken en markeer een afstand van 8 mm vanaf de buitenrand van de deur waar de nagel moet worden vastgemaakt (K).

1. Plaats het kleine vierkantje op de geleider terug en maakt het goed met de meegeleverde schroeven vast. Lijn de deur van het keukenmeubel en de deur van het apparaat uit met behulp van onderdeel Hb.

1. Duw onderdeel (Hd) op onderdeel (Hb).

Hb Hd

Controleer goed en verzeker u ervan dat:

• alle schroeven zijn aangehaald.
• de magnetische afdichtstrip goed bevestigd is aan de kast.

Belangrijk! Als de omgevingstemperatuur laag is (bijv. in de winter), kan de omvang van de pakking kleiner worden. De omvang van de pakking neemt toe als de omgevingstemperatuur toeneemt. U kunt ook gebruik maken van een föhn om de omvang van de pakking te vergroten.

Het milieu

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met

de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Contents

Safety information 14

Control panel 16

First use 17

Daily use 17

Doelmatig en Stijlvol

Telefoon afdeling service en onderdelen:

Pelgrim service: Tel. [phone]:

Fax: [phone]
