BEDIENUNGSANLEITUNG PVS3102N Pelgrim

Benutzer-information

Vriezer

Freezer

Congélateur

Gefrierschrank

Inhoud

Technische gegevens 9

Montage 9

Het milieu 13

Wijzigingen

Sicherheitshinweise 37

Bedienblende 39

Erste Inbetriebnahme 41

Täglicher Gebrauch 41

Hilfreiche Hinweise und Tipps 41

Reinigung und Pflege 42

Was tun, wenn ... 43

Technische Daten 44

Gerät aufstellen 45

Hinweise zum Umweltschutz 49

Änderungen

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.

Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist.

Sicherheitshinweis

- Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind. Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!
• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das Netzkabel (so nah wie möglich am Gerät)

ab und entfernen Sie die Tür, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließen können.

- Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappverschluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird.

Allgemeine Sicherheitshinweise

Vorsicht! Die Belüftungsöffnungen müssen immer frei von Hindernissen sein.

• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in einem normalen Haushalt bestimmt, wie in den vorliegenden Bedienungsanweisungen beschrieben wird.
• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.
• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.
• Achten Sie darauf, den Kühlkreislauf nicht zu beschädigen.

- Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist.

Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu beschädigen.

Bei einer eventuellen Beschädigung des Kältekreislaufs:

– offene Flammen und Zündfunken vermeiden

– den Raum, in dem das Gerät installiert ist, gut lüften

- Änderungen der Spezifikationen und am Gerät sind gefährlich. Ein defektes Netz-kabel kann Kurzschlüsse und Feuer verur-sachen und/oder zu Stromschlägen füh-ren.

⚠️ Warnung! Elektrische Bauteile (Netzka-bel, Stecker, Kompressor) dürfen nur vom Kundendienst oder einer kompetenten Fachkraft ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert werden.

2. Vergewissern Sie sich, dass der Netzstecker nicht von der Geräterückseite gequetscht oder beschädigt wird. Ein gequetschter oder beschädigter Netzstecker überhitzt und kann einen Brand verursachen.

3. Vergewissern Sie sich, dass der Netzstecker des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne Lampenabdeckung, ^13) Innenbeleuchtung vorgesehen ist.

- Dieses Gerät ist schwer. Vorsicht beim Transport.

- Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.

- Das Gerät nicht direkter Sonneneinstrahlung aussetzen.

Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.
• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosionsgefahr.
• Legen Sie Lebensmittel nicht direkt vor den Luftauslass auf der Rückwand. ^14)
• Ein aufgetautes Produkt darf nicht wieder eingefroren werden.
• Abgepackte Tiefkühlkost immer entsprechend den Herstellerangaben aufbewahren.
• Die Lagerempfehlungen des Geräteherstellers sollten strikt eingehalten werden. Halten Sie sich an die betreffenden Anweisungen.
• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Explosion führen und das Gerät beschädigen kann.
• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme aus dem Gefrierschrank gegessen wird.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose. Falls Sie nicht an die Steckdose kommen, unterbrechen Sie die Stromversorgung.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät verwenden. Verwenden Sie einen Kunststoffschaber.

Inbetriebnahme

Wichtig! Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnitte.

- Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Händler, bei dem Sie es erworben haben. Bewahren Sie in diesem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kompressor zurückfließen kann.

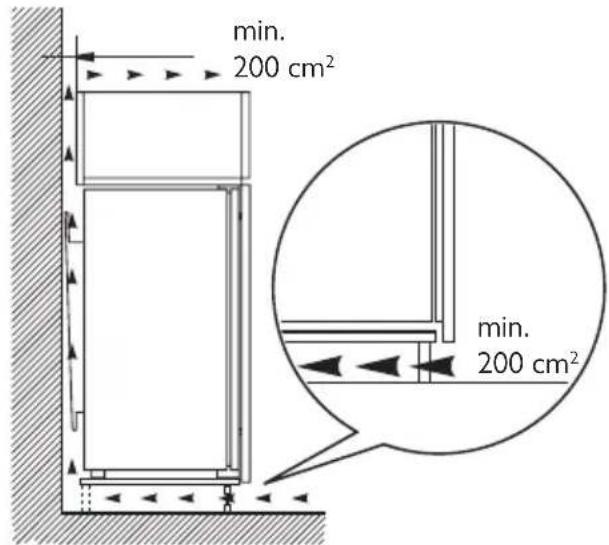

• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.
• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von heißen Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.
• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.
• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.
• Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung. ^15)

Kundendienst

- Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur

von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.

- Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.

Umweltschutz

Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase. Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthält entzündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese bei Ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Nähe des Wärmetauschers. Die Materialien, die bei der Herstellung dieses Geräts verwendet wurden und mit dem Symbol markiert sind, können recycelt werden.

Bedienblende

ON/OFF 12 +8.8 °C * MODE

1. EIN/AUS-Taste
2. Display

3. Funktionstaste

4. Temperaturregler

Display

1. Tür-offen-Alarmanzeige
2. Temperaturvorzeichenanzeige
3. Temperaturanzeige
4. Fast Freeze Schnellgefrieranzeige

Einschalten des Geräts

Stecken Sie den Netzstecker in die Netzsteckdose. Schalten Sie das Gerät mit der EIN/AUS-Taste an, falls das Display nicht leuchtet.

Nach dem Einschalten des Geräts wird auf dem Bedienfeld Folgendes angezeigt:

• Die Temperaturvorzeichenanzeige zeigt ein Pluszeichen an.
- Die Temperaturanzeige blinkt, der Hintergrund des Displays leuchtet rot und es ertönt ein Summton.

Drücken Sie die Funktionstaste, um den Summton abzuschalten (siehe auch "Temperaturwarnung (Temperatur zu hoch)").

Bringen Sie den Temperaturregler in die mittlere Stellung. Das Gerät kühlt dann im Gefrierfach auf ca. -18°C.

Funktionsmenü

Bei jedem Betätigen der Funktionstaste werden abwechselnd die folgenden Funktionen aktiviert:

- Fast Freeze Schnellgefrier-Funktion

- Kein Symbol: Normalbetrieb.

Ausschalten des Geräts

Das Gerät wird ausgeschaltet, wenn Sie die EIN/AUS-Taste länger als 1 Sekunde lang betätigen.

Danach wird ein Temperatur-Countdown (-3 -2 -1) angezeigt.

Nach dem Abschalten des Gerätes erlischt auch das Display.

Temperaturregelung

Die Temperatur im Gerät wird vom Temperatureregler, der sich auf dem Gefrierschank befindet, geregelt.

Bedienen Sie das Gerät wie folgt:

• drehen Sie den Drehknopf im Uhrzeigersinn, um die maximal mögliche Kühlung zu erreichen
• drehen Sie den Drehknopf entgegen dem Uhrzeigersinn, um die Kühlung zu vermindern

Eine mittlere Stellung ist im Allgemeinen am besten geeignet.

Allerdings ist für eine exakte Einstellung zu berücksichtigen, dass die Temperatur im Innern des Gerätes von verschiedenen Faktoren abhängt:

• Raumtemperatur
  • von der Häufigkeit der Türöffnung
• von der Menge der eingelagerten Lebensmittel

- und vom Standort des Geräts.

Fast Freeze Schnellgefrier-Funktion

Zum Einfrieren frischer Lebensmittel müssen Sie die Funktion Fast Freeze einschalten.

Drücken Sie die Funktionstaste gegebenenfalls mehrmals, bis das gewünschte Symbol erscheint.

Diese Funktion endet automatisch nach 52 Stunden.

Sie kann jederzeit durch Drücken der Funktionstaste (siehe "Funktionsmenü") ausgeschaltet werden.

Temperaturwarnung (Temperatur zu hoch)

Ein Anstieg der Temperatur im Gefrierfach (zum Beispiel aufgrund eines Stromausfalls) wird wie folgt angezeigt:

• blinkende Temperaturanzeige
• blinkende Gefrierfachanzeige (Tür-offen-Alarmanzeige)
• Display leuchtet rot
• Ertönen eines Summtons
• Alarmsymbol.

Sobald die normalen Bedingungen wieder hergestellt sind:

• wird das akustische Signal ausgeschaltet
  • der Temperaturwert blinkt weiterhin
  • das Display leuchtet weiter rot.

Wenn Sie die Funktionstaste zum Ausschalten des Alarms betätigen, wird auf der Anzeige 88 einige Sekunden lang die wärmste Temperatur im Gefrierraum angezeigt.

Die Temperaturanzeige hört zu diesem Zeitpunkt auf zu blinken, und das Display leuchtet nicht mehr rot, sondern weiß.

Tür-offen-Alarm

Es ertönt ein Signalton, wenn die Tür länger als 1 Minute offen steht.

Der Tür-offen-Alarm wird wie folgt angezeigt:

- blinkende Tür-offen-Alarmanzeige

- Display leuchtet rot

- Ertönen eines Pieptons.

Drücken Sie die Funktionstaste, um den Piepton auszuschalten.

Sobald der Normalbetrieb wiederhergestellt (und die Tür geschlossen) ist, verstummt der Signalton.

Erste Inbetriebnahme

Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.

Wichtig! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird.

Täglicher Gebrauch

Einfrieren frischer Lebensmittel

Das Gefrierfach eignet sich zum Einfrieren von frischen Lebensmitteln und zum Lagern von gefrorenen und tiefgefrorenen Lebensmitteln für einen längeren Zeitraum.

Um frische Lebensmittel einzufrieren, aktivieren Sie bitte die Fast Freeze -Funktion mindestens 24 Stunden, bevor Sie die einzufrierenden Lebensmittel in den Gefrierraum hineinlegen.

Legen Sie die einzufrierenden Lebensmittel in das dritte Fach.

Die maximale Menge an Lebensmitteln, die in 24 Stunden eingefroren werden kann, ist auf dem Typschild angegeben; eine Plakette befindet sich im Innern des Gerätes.

Der Gefriervorgang dauert mindestens 24 Stunden: legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in den Gefrierschrank.

Bringen Sie das Gerät nach 24 Stunden nach dem Abschluss des Gefriervorgangs wieder auf die erforderliche Temperatur (siehe hierzu "Temperaturregelung").

Lagerung gefrorener Produkte

Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang auf den höheren Einstellungen laufen, bevor Sie Lebensmittel in das Gefrierfach hinein legen.

Wichtig! Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewollten Abtauen, dann müssen

die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und (nach dem Abkühlen) erneut eingefroren werden.

Gefrierkalender

1-2 3-4 3-6 3-6 3-6 3-6 10-12 10-12 10-12 10-12

Die Symbole zeigen verschiedene Arten gefrorener Lebensmittel an.

Die Zahlen geben die Lagerzeiten in Monaten für die entsprechenden Arten gefrorener Lebensmittel an. Es hängt von der Qualität der Lebensmittel und ihrer Behandlung vor dem Einfrieren ab, ob der obere oder der untere Wert für die angezeigte Lagerzeit gilt.

Auftauen

Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung je nach der zur Verfügung stehenden Zeit im Kühlschrank oder bei Raumtemperatur aufgetaut werden. Kleinere Gefriergutteile können unter Umständen sogar direkt aus dem Gefrierschrank entnommen und anschließend sofort gekocht oder gegart werden: in diesem Fall dauert der Garvorgang allerdings etwas länger.

Eiswürfelbereitung

Dieses Gerät ist mit einer oder mehreren Schalen für die Herstellung von Eiswürfeln ausgestattet. Füllen Sie die Schalen mit Wasser und stellen Sie diese in das Gefrierfach.

Wichtig! Bitte verwenden Sie zum Herausholen der Schalen aus dem Gefrierschrank keine Utensilien aus Metall.

Hilfreiche Hinweise und Tipps

Hinweise zum Einfrieren

Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:

- die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren wer-

den kann. ist auf dem Typschild angegeben;

• der Gefriervorgang dauert 24 Stunden. Le-gen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in das Gefrierfach;
• frieren Sie ausschließlich frische und gründlich gewaschene Lebensmittel von sehr guter Qualität ein;
• teilen Sie die Lebensmittel in kleinere Portionen ein, damit diese schnell und vollständig gefrieren und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen;
• die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder in lebensmittelechte Gefrierbeutel verpackt werden, um so wenig Luft wie möglich in der Verpackung zu haben;
• achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln darauf, dass diese keinen Kontakt mit Gefriergut bekommen, da dieses sonst antauen kann;
• weniger fetthaltige Lebensmittel lassen sich besser lagern als fetthaltigere; Salz verkürzt die Lagerzeit von Lebensmitteln im Gefrierfach;
• werden Gefrierwürfel direkt nach der Entnahme aus dem Gefrierfach verwendet,

Reinigung und Pflege

Vorsicht! Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose.

Der Kältekreis des Gerätes enthält Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kältemittel dürfen daher nur durch vom Hersteller autorisiertes Fachpersonal ausgeführt werden.

Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife.
• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen und kontrollieren Sie, dass diese sauber und frei von Verunreinigungen sind.
• Spülen und trocknen Sie diese sorgfältig ab.

können Sie zu Frostbrand auf der Haut führen;

- Es empfiehlt sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um einen genauen Überblick über die Lagerzeit zu haben.

Hinweise zur Lagerung gefrorener Produkte

So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:

• prüfen Sie sorgfältig, dass die im Handel erworbenen gefrorenen Lebensmittel sachgerecht gelagert wurden;
• achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel in der kürzest möglichen Zeit in Ihren Gefrierschrank zu bringen;
• öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt notwendig.
• Abgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein erneutes Einfrieren.
• Das Haltbarkeitsdatum auf der Tiefkühl-kostverpackung sollte nicht überschritten werden.

Wichtig! Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschieben oder zu beschädigen.

Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes Gitter) und den Motorkompressor auf der Geräterückseite mit einer Bürste oder einem Staubsauger. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom.

Wichtig! Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten

Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen. Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.

Abtauen des Gefrierschranks

Das Gefrierfach dieses Modells ist vom Typ "No Frost". Dies bedeutet, dass es während des Betriebs weder an den Innenwänden noch auf den Lebensmitteln zu Frostbildung kommt.

Die Bildung von Frost wird durch die ständig zirkulierende Kaltluft in diesem Fach verhindert; eine automatische Lüfterregelung sorgt für den Ventilatorantrieb.

Stillstandzeiten

Bei längerem Stillstand des Gerätes müssen Sie folgendermaßen vorgehen:

• trennen Sie das Gerät von der Netzversorgung
• entnehmen Sie alle Lebensmittel
• tauen Sie das Gerät ab, ^16) Reinigen Sie das Gerät und alle Zubehörteile
• lassen Sie die Türen offen/angelehnt, um das Entstehen unangenehmer Gerüche zu vermeiden.

Möchten Sie bei einer längeren Abwesenheit den Gefrierschrank weiter laufen lassen, bitten Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das Gefriergut bei einem möglichen Stromausfall nicht im Innern des Gerätes verdirbt.

Was tun, wenn ...

Warnung! Ziehen Sie vor der

Fehlersuche immer den Netzstecker aus der Steckdose.

Die Fehlersuche, die in der vorliegenden Benutzerinformation nicht beschrieben ist, darf nur von einem qualifizierten

Elektriker oder einer kompetenten Person durchgeführt werden.

Wichtig! Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Kühlkreislauf).

Problem Mögliche	Ursache Abhilfe
Das Gerät funktioniert nicht. Die Kontrolllampe leuchtet nicht.	Das Gerät ist abgeschaltet. Schalten Sie das Gerät ein.
Der Netzstecker steckt nicht richtig in der Steckdose.		Stecken Sie den Netzstecker richtig in die Steckdose.
Das Gerät bekommt keinen	Strom. Es liegt keine Spannung an der Netzsteckdose an.	Testen Sie bitte, ob ein anderes Gerät an dieser Steckdose funktioniert.Kontaktieren Sie gegebenenfalls einen qualifizierten Elektriker.
Die Kontrolllampe leuchtet auf.	Das Gerät arbeitet nicht korrekt.	Kontaktieren Sie gegebenenfalls einen qualifizierten Elektriker.
Die Alarmleuchte blinkt.	Die Temperatur im Gefrierschrank ist zu hoch.	Siehe hierzu den Abschnitt "Temperaturwarnung (Temperatur zu hoch)"
Der Kompressor arbeitet ständig.	Die Temperatur ist nicht richtig eingestellt.	Stellen Sie eine höhere Temperatur ein.
Die Tür ist nicht richtig geschlossen.		Siehe hierzu "Schließen der Tür".
	Die Tür wurde zu häufig geöffnet.	Lassen Sie die Tür nicht länger als unbedingt erforderlich offen.

16) falls dies vorgesehen ist.

Problem Mögliche	Ursache Abhilfe
Die Temperatur der Lebensmittel ist zu hoch.		Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in den Kühlschrank stellen.
	Die Raumtemperatur ist zu hoch.	Senken Sie die Raumtemperatur.
Die Fast Freeze Schnellgefrier-Funktion ist eingeschaltet.		Siehe hierzu "Fast Freeze -Funktion".
Die Temperatur im Gefrierschrank ist zu niedrig.	Die Temperatureinstellung ist nicht korrekt.	Stellen Sie eine höhere Temperatur ein.
Die Fast Freeze Schnellgefrier-Funktion ist eingeschaltet.		Siehe hierzu "Fast Freeze -Funktion".
Die Temperatur im Gefrierschrank ist zu hoch.	Die Temperatureinstellung ist nicht korrekt.	Stellen Sie eine niedrigere Temperatur ein.
Die Tür ist nicht richtig geschlossen.		Siehe hierzu "Schließen der Tür".
Die Temperatur der Lebensmittel ist zu hoch.		Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in den Kühlschrank stellen.
Es wurden zu viele Lebensmittel auf einmal in den Gefrierraum gelegt.		Legen Sie weniger Lebensmittel auf einmal in den Gefrierraum.
Die einzufrierenden Packungen liegen zu dicht aneinander.		Stellen Sie sicher, dass die Kaltluft im Gerät zirkuliert und die Lebensmittel dies nicht verhindern.
Es bildet sich zu viel Reif oder Eis.	Die Lebensmittel sind nicht richtig verpackt.	Verpacken Sie die Lebensmittel richtig.
Die Tür ist nicht richtig geschlossen.		Siehe hierzu "Schließen der Tür".
Die Temperatureinstellung ist nicht korrekt.		Stellen Sie eine höhere Temperatur ein.

Schließen Sie die Tür

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Siehe hierzu "Gerät aufstellen".

3. Ersetzen Sie die defekten Türdichtungen, falls erforderlich. Kontaktieren Sie den Kundendienst.

Technische Daten

Abmessung der Aussparung
Höhe 1030 mm
Breite 560 mm
Tiefe 550 mm
Ausfalldauer 19 h

Die technischen Informationen befinden sich auf dem Typenschild innen links im Gerät sowie auf der Energieplakette.

Gerät aufstellen

Lesen Sie bitte die "Sicherheitshinweise" vor der Aufstellung des Geräts sorgfältig durch, um Gefahren für Sie selbst zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten.

Aufstellung

Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist:

Klima-klasse	Umgebungstemperatur
SN +10°C bis + 32°C
N +16°C bis + 32°C
ST +16°C bis + 38°C
T +16°C bis + 43°C

Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die Steck-dose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie dafür einen qualifizierten Elektriker.

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicherheitshinweise entstehen.

Das Gerät entspricht den EU- Richtlinien.

Wechsel des Türanschlags

Die Tür des Geräts geht nach rechts auf. Wenn Sie möchten, dass die Tür nach links aufgeht, befolgen Sie bitte diese Schritte, bevor Sie das Gerät einbauen:

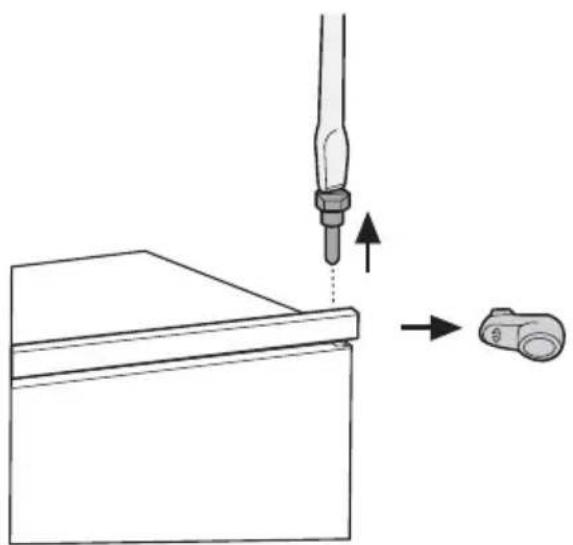

1. Lösen Sie den oberen Bolzen und entfernen Sie ihn.
2. Entfernen Sie die Tür.
3. Entfernen Sie das Distanzstück.
4. Lösen Sie den unteren Bolzen mit einem Schlüssel.

Auf der gegenüberliegenden Seite:

1. Ziehen Sie den unteren Bolzen fest.
2. Setzen Sie das Distanzstück ein.
3. Installieren Sie die Tür.
4. Ziehen Sie den oberen Bolzen fest.

Anforderungen an die Belüftung

Die Luftzirkulation hinter dem Gerät muss ausreichend groß sein.

min. 200 cm² min. 200 cm²

Installation des Geräts

Vorsicht! Vergewissern Sie sich, dass sich das Netzkabel des Gerätes frei bewegen kann.

Gehen Sie wie folgt vor:

1. Installieren Sie das Gerät in der Einbau- nische.

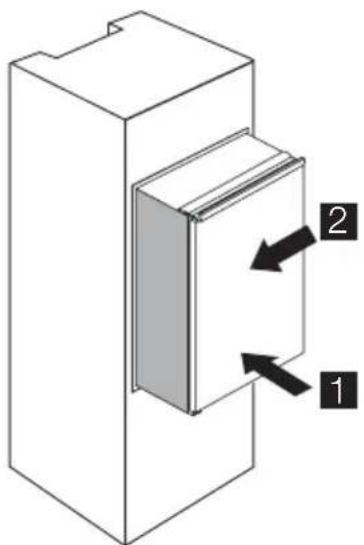

Schieben Sie das Gerät in Pfeilrichtung (1), bis die obere Anschlagsleiste am Küchenmöbel anliegt. Vergewissern Sie sich, dass der Abstand zwischen dem Gerät und der Schrankvorderkante 44 mm beträgt.

Schieben Sie das Gerät auf der den Scharnieren gegenüberliegenden Seite in Pfeilrichtung (2), soweit wie möglich gegen die Seitenwand des Küchenmöbels. Vergewissern Sie sich, dass der Abstand zwischen dem Gerät und dem Schrank 4 mm beträgt.

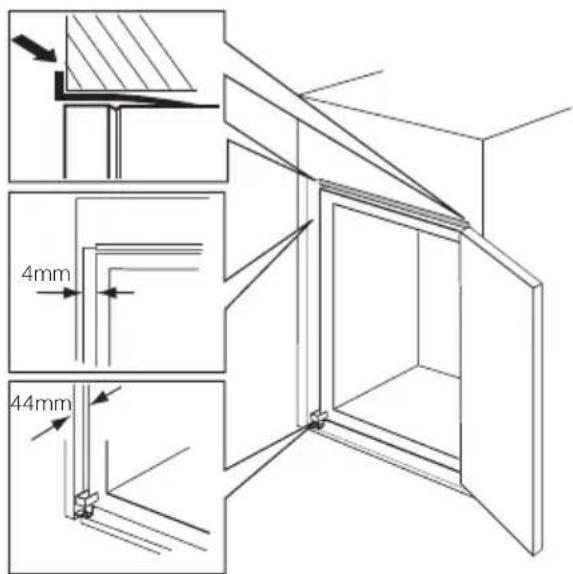

1. Richten Sie das Gerät in der Nische aus. Mit der unteren Scharnierabdeckung (im Beipack) können Sie sicherstellen, dass der Abstand zwischen Gerät und Küchenmöbel korrekt ist. Öffnen Sie die Tür. Die untere Scharnierabdeckung korrekt ansetzen.

4mm 44mm

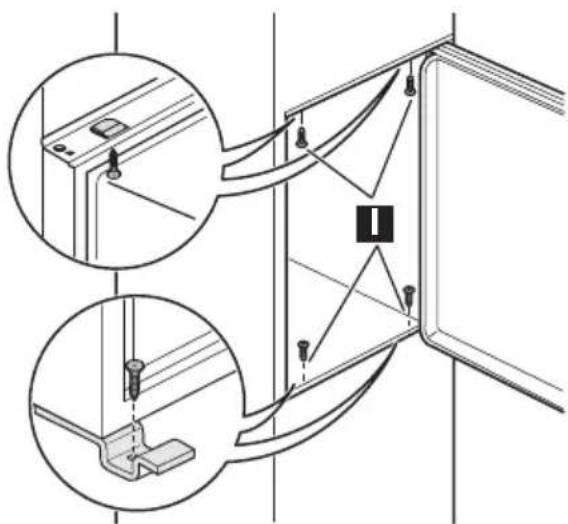

1. Befestigen Sie das Gerät mit 4 Schrauben in der Nische.

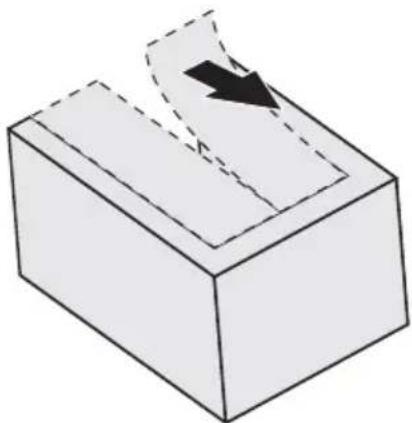

1. Drücken Sie den Dichtungsstreifen zwischen das Gerät und das angrenzende Küchenmöbel.

1. Entfernen Sie das korrekte Teil von der Scharnierabdeckung (E). Vergessen Sie nicht, Teil DX im Fall des rechten Schar- niers oder Teil SX im entgegengesetzten Fall abzunehmen.

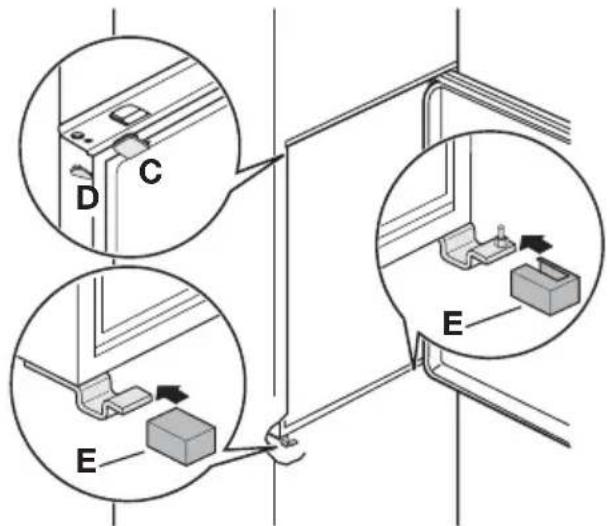

1. Montieren Sie die Abdeckungen (C, D) in den Öffnungen der oberen Anschlagleiste. Bringen Sie die Scharnierabdeckungen (E) am Scharnier an.

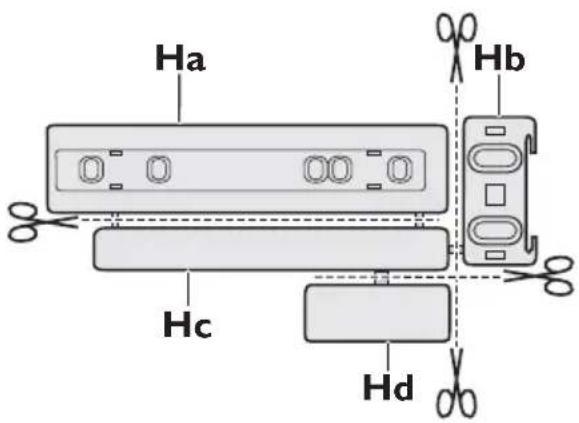

1. Lösen Sie die Teile (Ha), (Hb), (Hc) und (Hd).

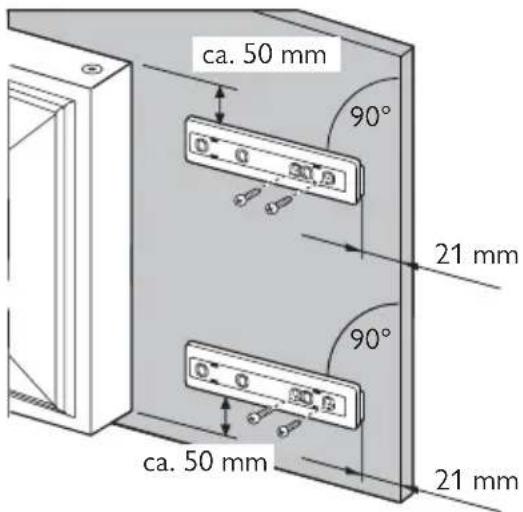

1. Montieren Sie Teil (Ha) an der Innenseite der Tür des Küchenmöbels.


ca. 50 mm 90° 21 mm 90° ca. 50 mm 21 mm

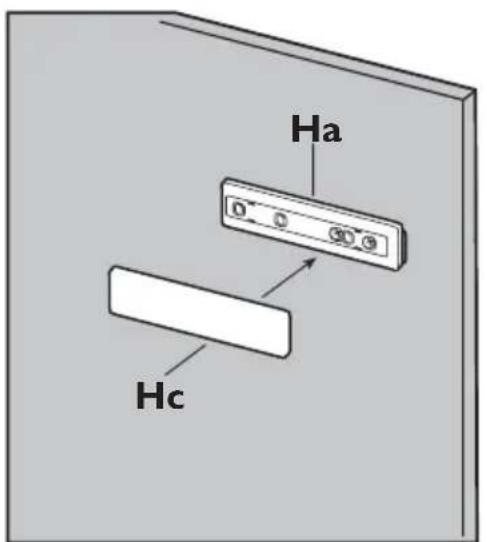

1. Drücken Sie Teil (Hc) auf Teil (Ha).

Ha Hc

1. Öffnen Sie die Gerätetür und die Tür des Küchenmöbels in einem Winkel von 90°. Setzen Sie das Führungsstück (Hb) in die Führungsschiene (Ha) ein. Bringen Sie die Gerätetür und die Küchenmöbeltür zusammen und markieren Sie die Bohrungen.

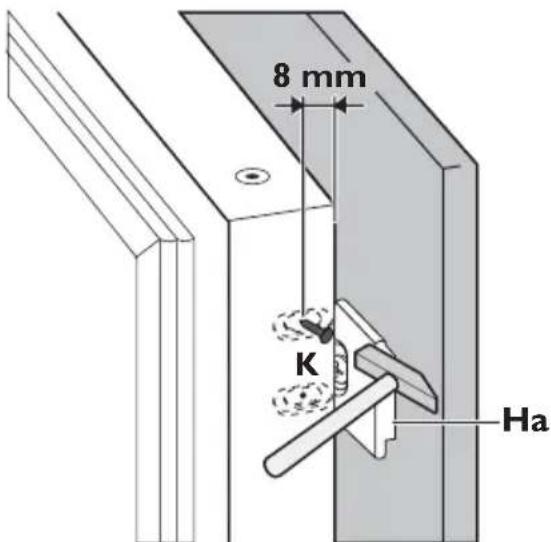

1. Nehmen Sie das Führungsstück ab. Markieren Sie 8 mm von der Außenkante entfernt die Stelle, an der der Nagel (K) einzuschlagen ist.

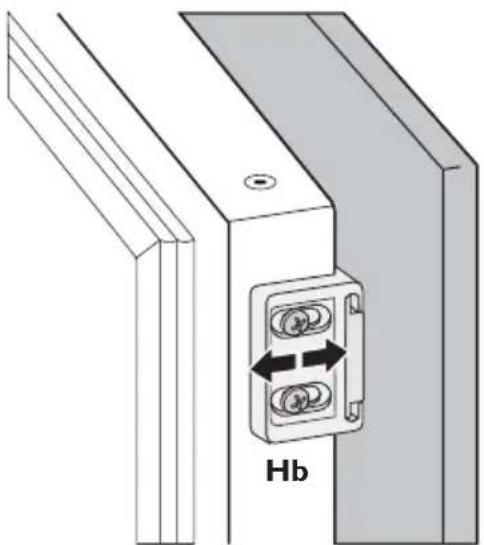

1. Setzen Sie das Führungsstück erneut auf die Führungsschiene und schrauben Sie es mit den mitgelieferten Schrauben fest. Richten Sie die Küchenmöbeltür und die Gerätetür mittels Führungsstück (Hb) aus.

1. Drücken Sie Abdeckung (Hd) auf Führungsstück (Hb).

Hb Hd

Prüfen Sie alles erneut, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.
• Der magnetische Dichtungsstreifen fest am Gerät befestigt ist.

Wichtig! Ist die Umgebungstemperatur niedrig (zum Beispiel im Winter), dann nimmt die Größe der Dichtung ab. Mit zunehmender Umgebungstemperatur nimmt auch die Dichtung wieder an Umfang zu. Sie können die Größe der Dichtung auch mit einem Föhn vergrößern.

Hinweise zum Umweltschutz

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Pelgrim
