GEBRUIKSAANWIJZING EOY5851FAX ELECTROLUX

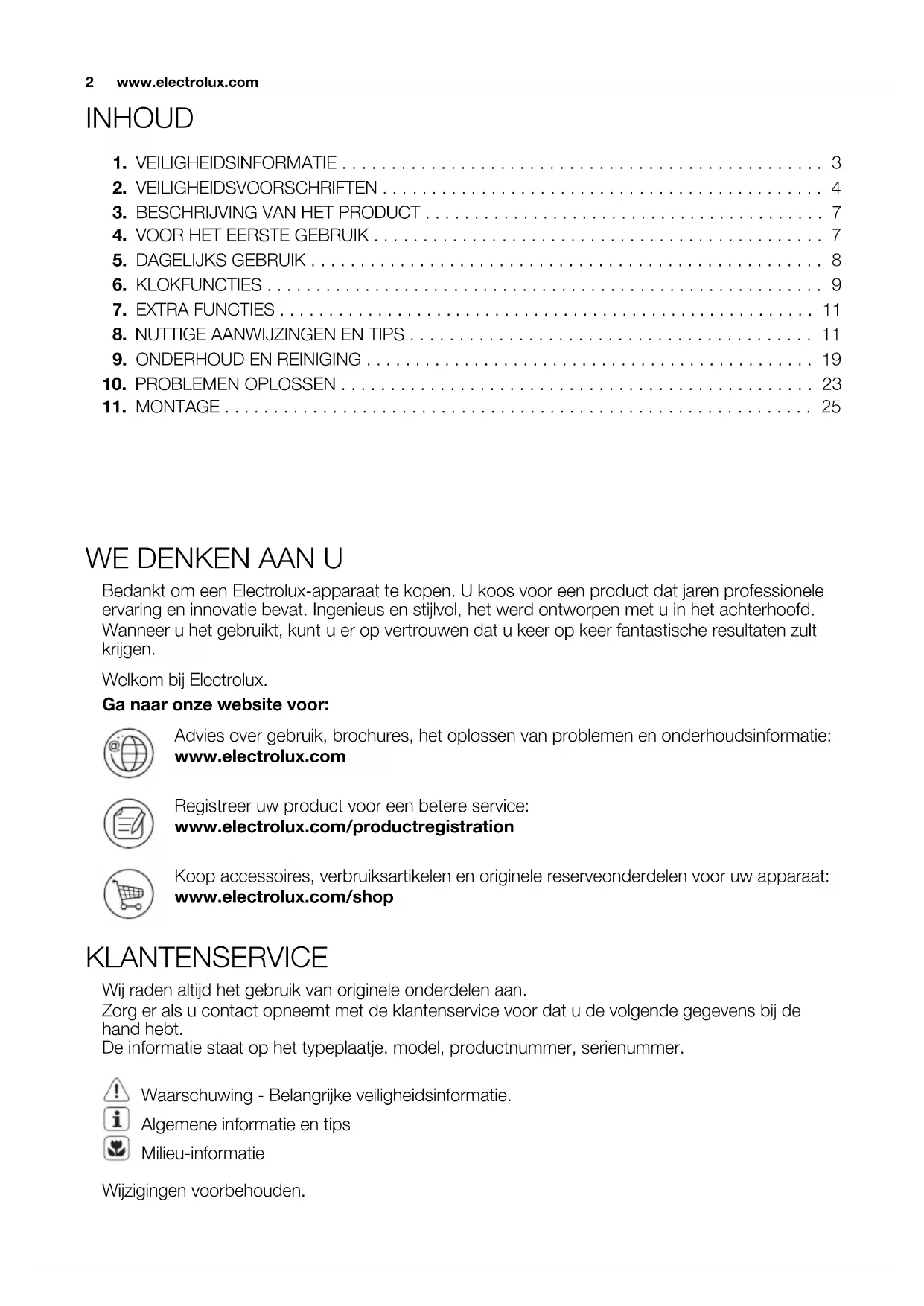

NL OVEN GEBRUIKSAANWIJZING 2

Bedankt om een Electrolux-apparaat te kopen. U koos voor een product dat jaren professionele ervaring en innovatie bevat. Ingenieus en stijlvol, het werd ontworpen met u in het achterhoofd. Wanneer u het gebruikt, kunt u er op vertrouwen dat u keer op keer fantastische resultaten zult krijgen. Welkom bij Electrolux. Ga naar onze website voor: Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie: www.electrolux.com Registreer uw product voor een betere service: www.electrolux.com/productregistration Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparaat: www.electrolux.com/shop KLANTENSERVICE Wij raden altijd het gebruik van originele onderdelen aan. Zorg er als u contact opneemt met de klantenservice voor dat u de volgende gegevens bij de hand hebt. De informatie staat op het typeplaatje. model, productnummer, serienummer. Waarschuwing - Belangrijke veiligheidsinformatie. Algemene informatie en tips Milieu-informatie Wijzigingen voorbehouden.

www.electrolux.com1. VEILIGHEIDSINFORMATIE Lees zorgvuldig de meegeleverde instructies voor installa- tie en gebruik van het apparaat. De fabrikant is niet ver- antwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het appa- raat voor toekomstig gebruik.

1.1 Veiligheid van kinderen en kwetsbare mensen

WAARSCHUWING! Gevaar voor verstikking, letsel of permanente invali- diteit.

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelij- ke, zintuiglijke of verstandelijke vermogens of een ge- brek aan ervaring en kennis, indien zij onder toezicht staan van een volwassene of van iemand die verant- woordelijk is voor hun veiligheid.

• Laat kinderen niet met het apparaat spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kin- deren.

• Houd kinderen en huisdieren uit de buurt van het appa- raat als het in werking is of afkoelt. Het apparaat is heet.

• Als het apparaat is uitgerust met een kinderbeveiliging, raden wij aan dit te activeren.

• Reiniging en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht.

1.2 Algemene veiligheid

• Van binnen wordt het apparaat heet als het in werking is. Raak de verwarmingselementen in het apparaat niet aan. Gebruik altijd ovenhandschoenen om accessoires of kookgerei te plaatsen of verwijderen.

• Gebruik geen stoomreiniger om het apparaat schoon te maken. NEDERLANDS 3• Zet de stroomtoevoer uit alvorens onderhoud te ple- gen.

• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te ma- ken, deze kunnen krassen veroorzaken op het opper- vlak, waardoor het glas zou kunnen breken.

• Overtollige voedselresten moeten verwijderd worden al- vorens de pyrolytische reiniging te starten. Verwijder al- le onderdelen van de oven.

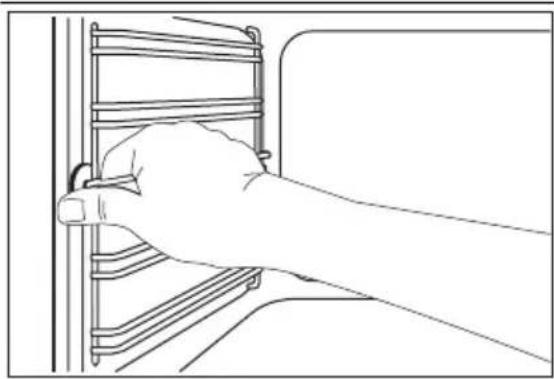

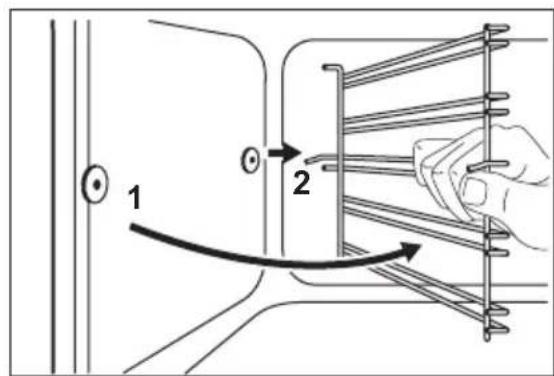

• Om de inschuifrailen te verwijderen trekt u eerst de voorkant van de inschuifrail en dan de achterkant uit de zijwanden. Installeer de inschuifrail in de omgekeerde volgorde.

WAARSCHUWING! Alleen een erkende installatietech- nicus mag het apparaat installe- ren.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.

• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen.

• Trek het apparaat nooit aan de hand- greep van zijn plaats.

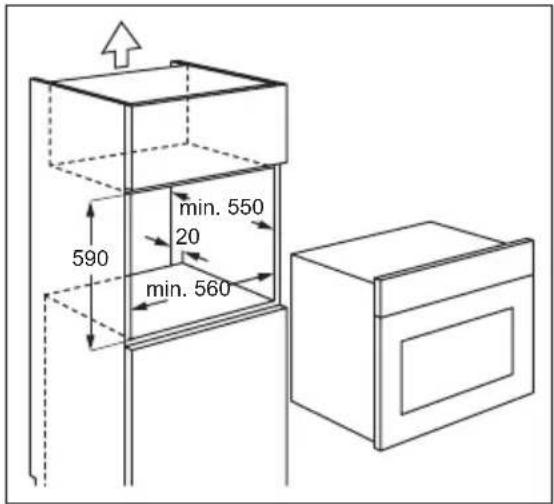

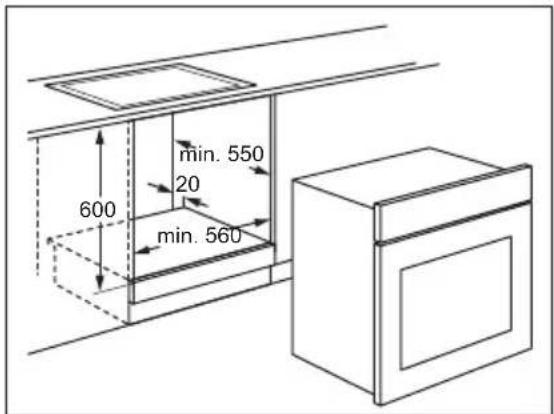

• Houd de minimumafstand naar andere apparaten en units in acht.

• Zorg ervoor dat het apparaat onder en naast veilige installaties wordt geïnstal- leerd.

• De zijkanten van het apparaat moeten naast apparaten of units staan van de- zelfde hoogte. Aansluiting op het elektriciteitsnet WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.

• Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur.

• Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact.

• Gebruik geen meerwegstekkers en ver- lengsnoeren.

• Zorg dat u de hoofdstekker en kabel niet beschadigt. Neem contact op met de service-afdeling of een elektromon- teur om een beschadigde hoofdkabel te vervangen.

• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat, met name niet als deze heet is.

www.electrolux.com• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereik- baar is.

• Sluit de stroomstekker niet aan op een losse stroomaansluiting.

• Trek niet aan het netsnoer om het ap- paraat los te koppelen. Trek altijd aan de stekker.

• Gebruik alleen de juiste isolatie-appara- ten: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de hou- der worden verwijderd), aardlekschake- laars en contactgevers.

• De elektrische installatie moet een isola- tieapparaat bevatten waardoor het ap- paraat volledig van het lichtnet afgeslo- ten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

• Sluit de deur van het apparaat volledig voordat u de stekker in het stopcontact steekt.

WAARSCHUWING! Gevaar op letsel, brandwonden, elektrische schokken of een ex- plosie.

• Gebruik dit apparaat in een huishoude- lijke omgeving.

• De specificatie van het apparaat mag niet worden veranderd.

• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.

• Laat het apparaat tijdens het gebruik niet onbeheerd achter.

• Schakel het apparaat telkens na ge- bruik uit.

• Wees voorzichtig met het openen van de deur van het apparaat als het appa- raat aan staat. Er kan hete lucht ont- snappen.

• Bedien het apparaat niet met natte han- den of als het contact maakt met water.

• Oefen geen kracht uit op een geopende deur.

• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.

• Houd de deur van het apparaat altijd dicht als het apparaat in werking is.

• Open de deur van het apparaat voor- zichtig. Als u alcoholische toevoegingen gebruikt, kan er alcohol-luchtmengsel ontstaan.

• Houd vonken of open vlammen uit de buurt van het apparaat bij het openen van de deur.

• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat. WAARSCHUWING! Risico op schade aan het appa- raat.

• Om schade of verkleuring van het email te voorkomen: – Zeg geen kookgerei of andere voor- werpen direct op de bodem van het ap- paraat. - Leg geen aluminiumfolie op de bodem van het apparaat. - Plaats geen water direct in het hete apparaat. - Haal vochtige schotels en eten uit het apparaat als u klaar bent met koken. - Wees voorzichtig bij het verwijderen of bevestigen van accessoires.

• Verkleuring van het email heeft geen ongewenst effect op de werking van het apparaat. Dit is geen defect dat geldt voor het recht op garantie.

• Gebruik een diepe braadpan voor voch- tige taarten. Fruitsappen kunnen per- manente vlekken maken.

2.3 Onderhoud en reiniging

WAARSCHUWING! Gevaar voor letsel, brand en scha- de aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.

• Zorg ervoor dat het apparaat is afge- koeld. Er bestaat een risico dat de glas- platen kunnen breken.

• Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met de service-afdeling. NEDERLANDS 5• Wees voorzichtig bij het verwijderen van de deur uit het apparaat. De deur is zwaar!

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.

• Resterend vet of voedsel in het appa- raat kan brand veroorzaken.

• Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

• Raadpleeg als u een ovenspray ge- bruikt eerst de aanwijzingen op de ver- pakking.

• Reinig niet het katalytisch emaille (indien van toepassing) met een schoonmaak- middel. Pyrolytische reiniging WAARSCHUWING! Gevaar voor brandwonden.

• Voordat u de pyrolytische zelfsreini- gingsfunctie of de functie Het eerste gebruik uitvoert, moet u eerst de vol- gende items uit de binnenkant oven verwijderen: – Eventueel grote hoeveelheden etens- resten, olie of gemorst vet / afzetttin- gen – Eventueel verwijderbare objecten (in- clusief plateaus, zijrails, etc., die met het product zijn meegeleverd), in het bijzonder potten en pannen met anti- aanbaklaag, ovenroosters, kookgerei, etc.

• Lees zorgvuldig alle instructies voor py- rolytische reiniging.

• Houd kinderen uit de buurt van het ap- paraat als de pyrolytische reiniging in werking is. Het apparaat wordt zeer heet.

• Pyrolytische reiniging wordt uitgevoerd onder hoge temperaturen waarbij er rook van kookresten en constructiema- terialen kan komen. Daarom gelden de volgende aanbevelingen voor consu- menten: – Zorg voor goede ventilatie tijdens en na elke pyrolytische reiniging. – Zorg tijdens en na het eerste gebruik bij maximumtemperatuur voor vol- doende verluchting. – Houd huisdieren (met name vogels) uit de buurt van het apparaat tijdens en na de pyrolytische reiniging en ge- bruik eerst een programma bij maxi- male temperatuur in een goed geven- tileerde ruimte.

• In tegenstelling tot mensen, kunnen be- paalde vogels en reptielen zeer gevoelig zijn voor mogelijke rookgassen die tij- dens het reinigingsproces van alle pyro- lytische ovens worden uitgestoten.

• Kleine huisdieren kunnen ook zeer ge- voelig zijn voor de plaatselijke tempera- tuurwijzigingen in de nabijheid van alle pyrolytische ovens wanneer de pyrolyti- sche reiniging in werking is.

• Anti-aanbaklagen in potten en pannen, schalen, keukengerei, enz. kunnen wor- den beschadigd door de hoge tempe- ratuur van het pyrolytische reinigings- proces van alle pyrolytische ovens en kunnen mogelijk ook kleine hoeveelhe- den schadelijke gassen veroorzaken.

• Rookgassen die vrijkomen uit alle pyro- lytische ovens / kookresten zoals be- schreven, zijn niet schadelijk voor men- sen, inclusief zuigelingen of personen met medische aandoeningen.

2.4 Binnenverlichting

• De gloeilampen of halogeenlampen in dit apparaat zijn uitsluitend bedoeld voor gebruik in huishoudelijke appara- ten. Gebruik deze niet voor andere doeleinden. WAARSCHUWING! Gevaar voor elektrische schokken!

• Voordat u het lampje vervangt, dient u de stekker van het apparaat uit het stopcontact te halen.

• Gebruik alleen lampjes met dezelfde specificaties.

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.

www.electrolux.com• Snijd het netsnoer van het apparaat af en gooi dit weg.

• Verwijder de deurgreep om te voorko- men dat kinderen en huisdieren opge- sloten raken in het apparaat.

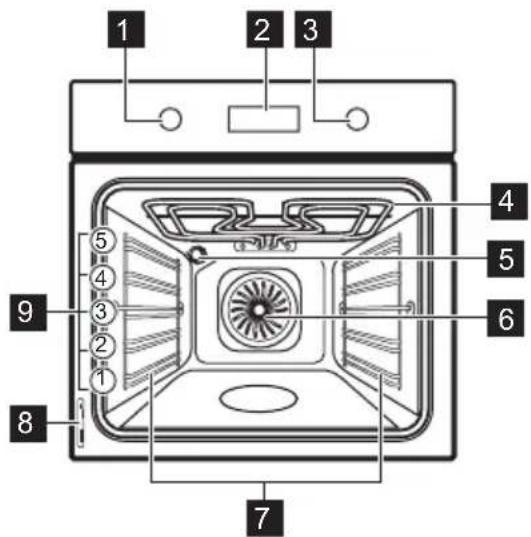

Knop voor de ovenfuncties

Elektronische tijdschakelklok

Knop voor de temperatuur

Verwijderbare inschuifrails

• Combi schaal Voor cake en koekjes Voor braden en roosteren of als pan om vet op te van- gen

4. VOOR HET EERSTE GEBRUIK

WAARSCHUWING! Zie de veiligheidshoofdstukken .

4.1 Eerste reiniging

• Verwijder alle accessoires en verwijder- bare inschuifrails (indien van toepas- sing).

• Reinig het apparaat voor het eerste ge- bruik. Zie het hoofdstuk "Onderhoud en reiniging".

4.2 De dagtijd instellen

Op het display wordt en 12:00 weer- gegeven. 12 knippert.

Druk op + of - om de juiste tijd in te stellen.

Druk op om te bevestigen. Dit is alleen nodig de eerste keer dat u de tijd instelt. Hierna wordt de nieuwe tijd automatisch na vijf seconden opge- slagen. Het display toont en het inge- stelde uur. 00 knippert.

Druk op + of - om de juiste minuten in te stellen.

Druk op om te bevestigen. Dit is alleen nodig de eerste keer dat u de tijd instelt. Hierna wordt de nieuwe tijd automatisch na vijf seconden opge- slagen. Op het display verschijnt de nieuwe tijd. De dagtijd wijzigen U kunt de dagtijd alleen wijzigen als het apparaat uit staat. NEDERLANDS 7Blijf op drukken tot de weergave voor de tijd van de dag knippert op het dis- play. Voer de procedure "De dagtijd in- stellen" uit om de nieuwe tijd in te stellen.

Verwarm het apparaat voor om het reste- rende vet weg te branden.

Stel de functie en de maximum- temperatuur in.

Laat het apparaat 45 minuten wer- ken.

Stel de functie en de maximum- temperatuur in.

Laat het apparaat 15 minuten wer- ken. Accessoires kunnen heter worden dan normaal. Het apparaat kan een vreemde geur en rook afgeven. Dit is normaal. Zorg dat er voldoende luchtcirculatie is.

5. DAGELIJKS GEBRUIK

WAARSCHUWING! Zie de veiligheidshoofdstukken . Om het apparaat te bedienen, moet u de bedieningsknop indrukken. De bedie- ningsknop komt naar voren.

5.1 Het apparaat aan- en

Draai de knop voor de ovenfuncties naar een ovenfunctie.

Draai de knop voor de temperatuur om de temperatuur in te stellen.

Draai, om het apparaat uit te schake- len, de functieknop van de oven op de uitstand.

Ovenfunctie Applicatie Uit-stand Het apparaat staat uit. Multi hetelucht Voor het braden of braden en bakken van gerechten waarvoor dezelfde bereidingstemperatuur nodig is, op meer dan 1 steunhoogte, zonder dat er smaken worden overgebracht van het ene naar het andere gerecht. Boven + onder- warmte Bakken en braden op 1 ovenniveau. De bovenste en onderste verwarmingselementen worden gelijktijdig in- geschakeld. Grill Voor het grillen van plat voedsel in kleine hoeveelheden op het midden van de rooster. Voor het maken van toast. Grill intens Voor het grillen van plat voedsel in grote hoeveelheden. Voor het maken van toast. Het volledige grillelement wordt geactiveerd. Circulatiegrill Voor het bakken van grote stukken vlees. Het grillele- ment en de ovenventilator werken samen, zodat de he- telucht rond de gerechten circuleert.

www.electrolux.comOvenfunctie Applicatie Pizza hetelucht Om pizza, quiche of pasteitjes te maken. Vlees Voor het bereiden van erg mals, sappig gebraden voed- sel. Warm houden Om voedsel warm te houden. Ontdooien Voor het ontdooien van diepvriesvoedsel. Pyrolyse De oven reinigen. De hoge temperatuur brandt overge- bleven vuil weg. Dit kan nadat de oven is afgekoeld met een doek worden verwijderd.

Toets Functie Beschrijving Klok De klokfunctie instellen.

Minus, plus De tijd instellen.

5.5 Opwarmen en restwarmte-

indicatie Als u een ovenfunctie inschakelt, gaan de balkjes op het display een voor een branden. De balkjes geven aan dat de oventemperatuur toeneemt of afneemt. Wanneer u het apparaat uitschakelt, geeft het display de restwarmte aan als de temperatuur in de oven hoger is dan 40 °C. Draai de temperatuurknop naar links of rechts om de oventemperatuur op het display weer te geven.

Sym- bool Functie Beschrijving Kookwekker Voor het instellen van een afteltijd. NEDERLANDS 9Sym- bool Functie Beschrijving Dagtijd Met deze functie kunt u de tijd regelen. Zie 'De dagtijd instellen'. Duur Instellen hoe lang het apparaat in werking is. Stel eerst een ovenfunctie in voordat u deze functie instelt. Einde Instellen wanneer het apparaat wordt uitgeschakeld. Stel eerst een ovenfunctie in voordat u deze functie instelt. U kunt Duur en Einde gelijktijdig instellen om de tijd in te stellen waarop het apparaat moet worden in- en uitge- schakeld. Druk herhaaldelijk op om de klokfunctie te wijzigen. Druk op om de instellingen van de klokfuncties te bevestigen of wacht 5 seconden voordat de in- stelling automatisch wordt beves- tigd.

6.1 De functie Bereidingsduur of

Blijf op drukken tot het symbool of op het display knippert.

Druk op + of - om de minuten in te stellen.

Druk op om te bevestigen.

Druk op om te bevestigen.

Als de ingestelde tijd is verlopen, knipperen het symbool of en de ingestelde tijd. Er klinkt gedurende twee minuten een geluidssignaal. Het apparaat wordt uitgeschakeld. Druk op een willekeurige knop of open de deur om het geluid te stoppen. Als u op de knop drukt terwijl u de tijd instelt voor de Bereidings- duur , gaat het apparaat naar de instelling van de functie Einde

Gebruik de kookwekker voor het instellen van een afteltijd. De maximale tijdsduur die u in kunt stellen bedraagt 2 uur en 30 minuten. Deze functie heeft geen invloed op de werking van de oven. U kunt de Kookwekker op elk gewenst moment in- stellen, ook als het apparaat uit staat.

Druk steeds opnieuw op tot op het display verschijnt en "00" knip- pert.

Druk op + of - om de Kookwekker in te stellen. Eerst wordt de tijd bere- kend in minuten en seconden. Als de ingestelde tijd langer is dan 60 minu- ten, dan verschijnt het symbool op het display. Het apparaat berekent nu de tijd in uren en minuten.

De Kookwekker start automatisch na vijf seconden.

Wanneer de ingestelde tijd is verlo- pen, klinkt er gedurende twee minu- ten een geluidssignaal. 00:00 en knipperen op het display. Druk op een toets om het signaal uit te zetten. Als u de Kookwekker instelt als Bereidingsduur of Einde werken, dan gaat het symbool branden op het display.

6.3 Timer met optelfunctie

Gebruik de timer met optelfunctie om bij te houden hoe lang de oven werkt. Deze wordt onmiddellijk ingeschakeld wanneer de oven begint met opwarmen. Houd om de timer met optelfunctie te re- setten + en - ingedrukt. De timer gaat weer optellen. U kunt de timer met optelfunctie niet gebruiken als de functie Be- reidingsduur of Einde wer- ken.

Wanneer het Kinderslot ingeschakeld is, kunt u de oven niet bedienen. Dit om te voorkomen dat kinderen het apparaat niet per ongeluk in kunnen schakelen. Inschakelen/uitschakelen van het kinderslot:

Stel geen ovenfunctie in.

Houd en + gelijktijdig ten minste 2 seconden ingedrukt.

Er klinkt een geluidssignaal. SAFE en gaat aan of uit (wanneer u het kin- derslot inschakelt/uitschakelt) op het display. Als de oven beschikt over de functie voor pyrolysereiniging, wordt de deur vergrendeld. SAFE en gaat aan op het dis- play als u een schakelaar verdraait of op een knop drukt.

7.2 Automatische uitschakeling

Het toestel schakelt zichzelf na enige tijd uit om veiligheidsredenen:

• Als een ovenfunctie in werking is.

• Als u de oventemperatuur niet veran- dert Oventempera- tuur Uitschakeltijd instellen

Oventempera- tuur Uitschakeltijd instellen

Druk na een automatische uitschakeling op een willekeurige knop om het toestel opnieuw te activeren. De automatische uitschakeling werkt met alle ovenfuncties, be- halve de binnenverlichting, berei- dingsduur, einde en tijdsvertra- ging.

Als het apparaat in werking is, wordt de koelventilator automatisch ingeschakeld om de oppervlakken van het apparaat koel te houden. Na het uitschakelen van het apparaat blijft de ventilatie door wer- ken totdat de temperatuur in het apparaat is afgekoeld.

7.4 Veiligheidsthermostaat

Een onjuiste bediening van het apparaat of defecte componenten kunnen gevaarlij- ke oververhitting veroorzaken. Om dit te voorkomen is de oven voorzien van een veiligheidsthermostaat die de stroomtoe- voer onderbreekt. Zodra de temperatuur is gedaald, wordt de oven automatisch weer ingeschakeld.

8. NUTTIGE AANWIJZINGEN EN TIPS

• Het apparaat heeft vijf inzetniveaus. Tel de inzetniveaus vanaf de bodem van het apparaat.

• Het apparaat heeft een speciaal sys- teem dat de lucht circuleert en voor doorlopende recycling van stoom zorgt. Dankzij dit systeem is het mogelijk om voedsel te bereiden in een atmosfeer met stoom en worden de gerechten zacht van binnen en knapperig van bui- ten. Bovendien worden de bereidings- tijd en het energieverbruik tot een mini- mum beperkt.

• Vocht kan in het apparaat of op de gla- zen deurpanelen condenseren. Dit is normaal. Ga altijd iets terug staan van het apparaat als u de deur van het ap- paraat tijdens de werking opent. Om de condens te verminderen, dient u het apparaat 10 minuten te laten voorver- warmen. NEDERLANDS 11• Veeg na elk gebruik het vocht van het apparaat.

• Plaats geen voorwerpen direct op de bodem van het apparaat en bedek de bodem tijdens de bereiding niet met aluminiumfolie. Dit kan de bakresultaten veranderen en de emaillelaag beschadi- gen.

8.1 Voor de bereiding van gebak

• De ovendeur mag pas worden geopend als driekwart van de baktijd is verstre- ken.

• Als u twee bakplaten tegelijkertijd ge- bruikt, dient u één niveau ertussen leeg te laten.

8.2 Voor de bereiding van vlees

• Gebruik een diepe bak voor erg vet voedsel om te oven te behoeden voor blijvende vetvlekken.

• Laat het vlees ongeveer 15 minuten rusten voordat u het aansnijdt, zodat het vleessap er niet uit stroomt.

• Om te veel rook tijdens het braden in de oven te vermijden, kunt u een beetje water in de lekbak gieten. Om rook te vermijden, voegt u water toe wanneer het is opgedroogd.

8.3 Bereidingstijden

De bereidingsduur is afhankelijk van het soort voedsel, de samenstelling en het vo- lume. Houd in eerste instantie het bereidings- proces in de gaten. Zoek bij het gebruik van dit apparaat de beste instellingen (temperatuur, bereidingsduur, etc.) voor uw kookgerei, recepten en hoeveelheden.

8.4 Bak- en braadschema

GEBAK SOORT GERECHT Boven + onder- warmte Multi hetelucht Berei- dings- tijd [min] Notities Rek- stand Temp [°C] Rekstand Temp [°C] Schuimtaart 2 170 3 (2 en 4) 160 45-60 In een cake- vorm Zandtaart- deeg 2 170 3 (2 en 4) 160 20-30 In een cake- vorm Kwarktaart met karne- melk 1 170 2 165 60-80 In een cake- vorm van 26

Appelgebak (appeltaart) 2 170 2 (links en rechts) 160 80-100 In twee cake- vormen van 20 cm op een bakrooster

Strudel 3 175 2 150 60-80 Op een bak- plaat Geleitaart 2 170 2 (links en rechts) 165 30-40 In een cake- vorm van 26

Kerstcake/ Fruitcake 2 160 2 150 90-120 In een cake- vorm van 20

Pruimentaart 1 175 2 160 50-60 In een brood- vorm

Cakejes - één niveau 3 170 3 140-1

20-30 Op een bak- plaat Cakejes - twee niveaus - - 2 en 4 140-1

25-35 Op een bak- plaat Cakejes - drie niveaus - - 1, 3 en 5 140-1

30-45 Op een bak- plaat Koekjes/ deegreepjes - één niveau 3 140 3 140-1

30-35 Op een bak- plaat Koekjes/ deegreepjes - twee ni- veaus - - 2 en 4 140-1

35-40 Op een bak- plaat Koekjes/ deegreepjes - drie ni- veaus - - 1, 3 en 5 140-1

35-45 Op een bak- plaat Schuimge- bakjes - één niveau 3 120 3 120 80-100 Op een bak- plaat Schuimge- bakjes - twee niveaus - - 2 en 4 120 80-100 Op een bak- plaat

Broodjes 3 190 3 190 12-20 Op een bak- plaat

Eclairs - één niveau 3 190 3 170 25-35 Op een bak- plaat Eclairs- twee niveaus - - 2 en 4 170 35-45 Op een bak- plaat Taartjes 2 180 2 170 45-70 In een cake- vorm van 20

1 160 2 150 110-120 In een cake- vorm van 24

Victoriataart 1 170 2 160 50-60 In een cake- vorm van 20

Warm de oven 10 minuten voor.

Roggebrood 1 190 1 180 30-45 In een brood- vorm Broodjes 2 190 2 (2 en 4) 180 25-40 6 - 8 broodjes op een bak- plaat

10-20 Op een bak- plaat of in een diepe braad- pan

Scones 3 200 3 190 10-20 Op een bak- plaat

Warm de oven 10 minuten voor.

OPEN HARTIGE GERECHTEN

SOORT GERECHT Boven + onder- warmte Multi hetelucht Berei- dingstijd [min] Notities Rek- stand Temp [°C] Rekstand Temp [°C] Pastataart 2 200 2 180 40-50 In een vorm Groenten- taart 2 200 2 175 45-60 In een vorm Quiches 1 180 1 180 50-60 In een vorm

Warm de oven 10 minuten voor. VLEES SOORT GERECHT Boven + onder- warmte Multi hetelucht Berei- dingstijd [min] Notities Rek- stand Temp [°C] Rekstand Temp [°C] Rundvlees 2 200 2 190 50-70 Op een bak- rooster Varkens- vlees 2 180 2 180 90-120 Op een bak- rooster Kalfsvlees 2 190 2 175 90-120 Op een bak- rooster Engelse ros- bief, rood 2 210 2 200 50-60 Op een bak- rooster Engelse ros- bief, medium 2 210 2 200 60-70 Op een bak- rooster Engelse ros- bief, gaar 2 210 2 200 70-75 Op een bak- rooster Varkens- schouder 2 180 2 170 120-150 Met zwoerd Varkens- schenkel 2 180 2 160 100-120 2 stuks Lamsvlees 2 190 2 175 110-130 Bout Kip 2 220 2 200 70-85 Heel Kalkoen 2 180 2 160 210-240 Heel Eend 2 175 2 220 120-150 Heel Gans 2 175 1 160 150-200 Heel Konijn 2 190 2 175 60-80 In stukken gesneden haas 2 190 2 175 150-200 In stukken gesneden fazant 2 190 2 175 90-120 Heel NEDERLANDS 15VIS SOORT GERECHT Boven + onder- warmte Multi hetelucht Berei- dingstijd [min] Notities Rek- stand Temp [°C] Rekstand Temp [°C] Forel/Zee- brasem 2 190 2 175 40-55 3-4 vissen Tonijn/zalm 2 190 2 175 35-60 4-6 filets

www.electrolux.comVarkensvlees SOORT GE- RECHT Hoeveelheid Ovenniveau Tempera- tuur [°C] Tijd [min] Schouderstuk, nekstuk, hamlap 1-1,5 kg 1 160-180 90-120 Kotelet, ribbetje 1-1,5 kg 1 170-180 60-90 Gehaktbrood 750 g -1 kg 1 160-170 50-60 Varkensschenkel (voorgekookt) 750 g -1 kg 1 150-170 90-120 Kalfsvlees SOORT GE- RECHT Hoeveelheid Ovenniveau Temperatuur [°C] Tijd [min] Geroosterd kalfsvlees 1 kg 1 160-180 90-120 Kalfsschenkel 1,5-2 kg 1 160-180 120-150 Lamsvlees SOORT GE- RECHT Hoeveelheid Ovenniveau Temperatuur [°C] Tijd [min] Lamsbout, ge- roosterd lams- vlees 1-1,5 kg 1 150-170 100-120 Lamsrug 1-1,5 kg 1 160-180 40-60 Gevogelte SOORT GE- RECHT Hoeveelheid Ovenniveau Temperatuur [°C] Tijd [min] Stukken gevo- gelte 200 – 250 g p.p. 1 200-220 30-50 Halve kip 400 – 500 g p.p. 1 190-210 35-50 Kip, haantje 1-1,5 kg 1 190-210 50-70 Eend 1,5-2 kg 1 180-200 80-100 Gans 3,5-5 kg 1 160-180 120-180 Kalkoen 2,5-3,5 kg 1 160-180 120-150 Kalkoen 4-6 kg 1 140-160 150-240 Vis (gestoomd) SOORT GE- RECHT Hoeveelheid Ovenniveau Temperatuur [°C] Tijd [min] Hele vis 1-1,5 kg 1 210-220 40-60 NEDERLANDS 178.7 Ontdooien SOORT GE- RECHT [g] Ontdooi- tijd [min] Nadooitijd [min] Notities Kip 1000 100-140 20-30 Leg de kip op een om- gekeerde onderschotel in een groot bord. Hal- verwege de berei- dingstijd omdraaien. Vlees 1000 100-140 20-30 Halverwege de berei- dingstijd omdraaien. Vlees 500 90-120 20-30 Halverwege de berei- dingstijd omdraaien. Forel 150 25-35 10-15 - Aardbeien 300 30-40 10-20 - Boter 250 30-40 10-15 - Room 2 x 200 80-100 10-15 Room kan ook met nog licht bevroren deeltjes goed worden geklopt. Gebak 1400 60 60 -

www.electrolux.com9. ONDERHOUD EN REINIGING WAARSCHUWING! Zie de veiligheidshoofdstukken .

• Maak de voorkant van het apparaat schoon met een zachte doek en een warm sopje.

• Gebruik voor metalen oppervlakken een universeel reinigingsmiddel.

• Reinig de binnenkant van de oven na elk gebruik. Vuil laat zich dan het mak- kelijkst verwijderen en kan niet aanbran- den.

• Verwijder hardnekkig vuil met een spe- ciale ovenreiniger.

• Maak alle ovenaccessoires na gebruik schoon en laat ze drogen. Gebruik een zachte doek met warm water en een schoonmaakmiddel.

• Accessoire met antiaanbaklaag mogen niet worden schoongemaakt met een agressief reinigingsmiddel, voorwerpen met scherpe randen of een afwasauto- maat. Hierdoor kan de antiaanbaklaag onherstelbaar worden beschadigd. Apparaten van roestvrij staal of aluminium: Maak de ovendeur alleen met een natte spons schoon. Droog ma- ken met een zachte doek. Gebruik nooit staalwol, zuren of bijtende producten, deze kunnen het ovenoppervlak beschadigen. Maak het bedieningspaneel van de oven net zo voorzichtig schoon.

U kunt de inschuifrail verwijderen om de zijwanden te reinigen. Verwijderen van de inschuifrail

Trek de inschuifrail bij de voorkant uit de zijwand.

Trek de inschuifrail bij de achterkant uit de zijwand en verwijder deze. De inschuifrail installeren Installeer de inschuifrail in de omgekeerde volgorde. De afgeronde uiteinden van de in- schuifrails moeten naar voren wij- zen.

9.2 Pyrolytische reiniging

WAARSCHUWING! Het apparaat wordt zeer heet. Er bestaat gevaar voor brandwon- den. NEDERLANDS 19LET OP! Gebruik als het apparaat ook een kookplaat heeft de kookplaat niet tijdens de pyrolytische reiniging. Dit kan het apparaat beschadigen.

Verwijder all accessoires en verwijder- bare inschuifrails (indien van toepas- sing) uit het apparaat. Zie 'Het verwij- deren van de inschuifrails'. LET OP! Laat de verwijderbare inschuifrails niet in het apparaat zitten tijdens de pyrolytische reiniging. Er be- staat gevaar op schade.

Verwijder de ergste voedselresten met de hand.

Sluit de ovendeur volledig. De pyrolytische reinigingsproce- dure kan niet starten als u de ovendeur niet sluit.

Stel de functie Pyrolytische reiniging in. Raadpleeg "Ovenfuncties".

Wanneer knippert, drukt u op + of op - om de gewenste procedure in te stellen: – P1 - als de oven niet erg vuil is. De procedure duurt 1 uur. – P2 - als de oven iets vuiler is. De procedure duurt 1 uur en 30 minu- ten.

Druk op om de procedure te star- ten. U kunt de Einde-functie gebrui- ken om de start van de reiniging uit te stellen. Als de oven de ingestelde tempera- tuur heeft bereikt, wordt de deur ver- grendeld. Het display toont het sym- bool en de balkjes van de warmte- aanduiding. Draai, om de pyrolytische reiniging te stoppen voordat deze is vol- tooid, de knop voor de ovenfunc- ties naar de uit stand. Na afloop van de pyrolytische reiniging geeft het display de tijd van de dag aan. De deur blijft vergrendeld. Zodra het ap- paraat is afgekoeld, klinkt een geluidssig- naal en wordt de ovendeur ontgrendeld. Het ovenlampje brandt niet tijdens de pyrolytische reiniging. Reinigingsherinnering Om u te herinneren aan de pyrolytische reiniging, knippert PYR in het display ge- durende 10 seconden na elke in- en uit- schakeling van het apparaat. De reinigingsherinnering gaat uit:

• na het einde van de functie pyrolytische reiniging

• Als u gelijktijdig op + en - drukt terwijl PYR knippert op het display.

WAARSCHUWING! Wees voorzichtig bij het vervan- gen van het ovenlampje. Er be- staat risico op elektrische schok- ken. Voordat u het ovenlampje vervangt:

• Schakel de oven uit.

• Verwijder de zekeringen in de zekerin- genkast, of schakel de stroomonder- breker uit. Leg een doek op de bodem van de oven om schade aan het oven- lampje en het afdekglaasje te voorkomen. Houd de halogeenlamp altijd met een doek vast om te voorkomen dat er vetrestjes op de ovenlamp verbranden.

Draai het afdekglas naar links en ver- wijder het.

Reinig het afdekglas.

Vervang het ovenlampje door een ge- schikt 300 °C hittebestendig oven- lampje. Gebruik hetzelfde ovenlamptype.

Plaats het afdekglas terug.

9.4 De ovendeur reinigen

De ovendeur beschikt over vier glazen pa- nelen. U kunt de ovendeur en het interne glazen paneel verwijderen om het schoon te maken. De ovendeur kan dichtslaan als u de glasplaten probeert te verwij- deren als de deur nog gemon- teerd is.

www.electrolux.comLET OP! Gebruik het apparaat nooit zonder de glasplaten. De ovendeur en de glasplaat verwijderen

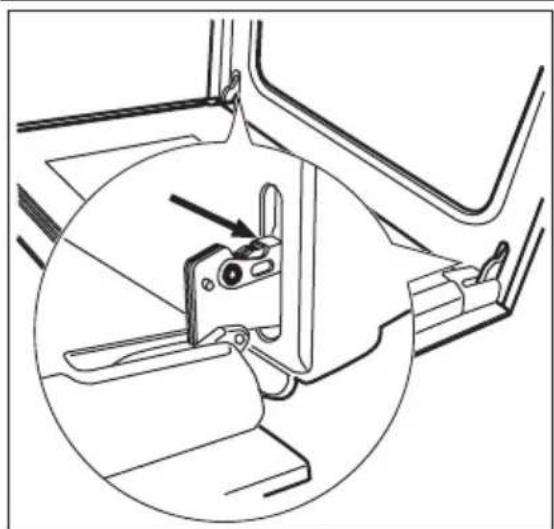

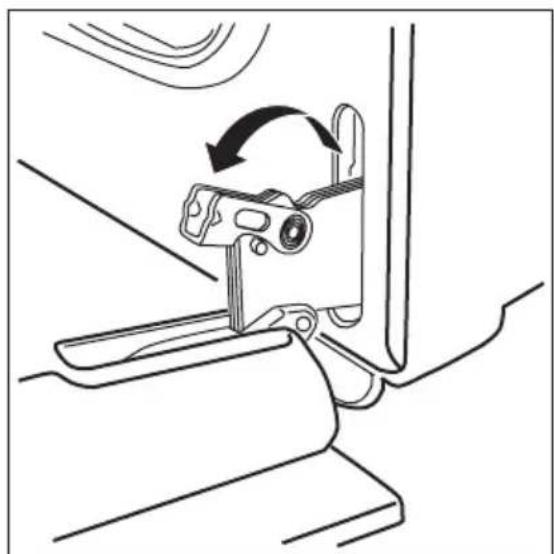

Til de hendels op de twee scharnie- ren omhoog en draai ze.

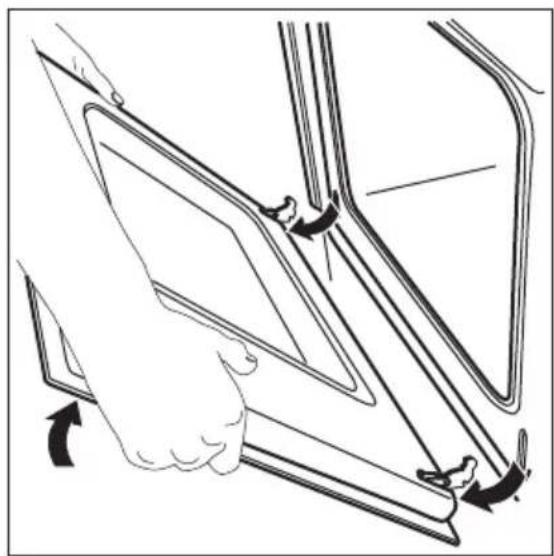

Sluit de ovendeur in de eerste ope- ningsstand (halfopen). Trek hem daarna naar voren en haal hem uit zijn zitting. NEDERLANDS 214. Leg de deur op een zachte doek op een stabiele ondergrond.

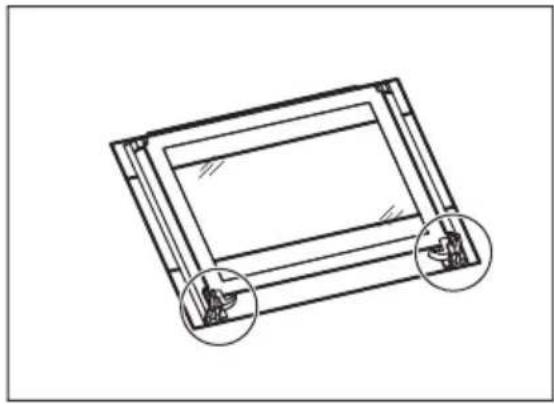

Maak het vergrendelingssysteem open om de glazen panelen te verwij- deren. 90°

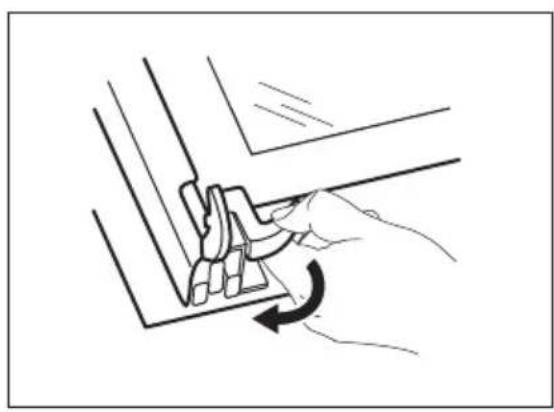

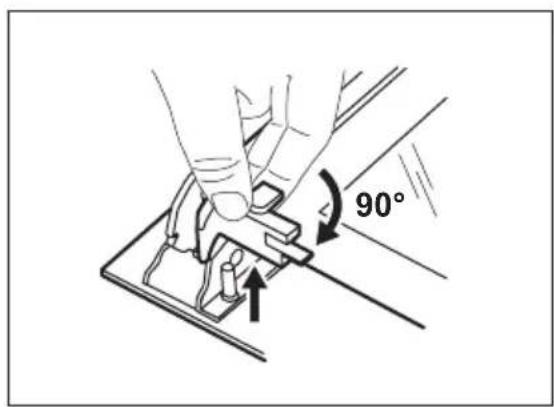

Draai de twee bevestigingen 90° en verwijder ze uit hun houders.

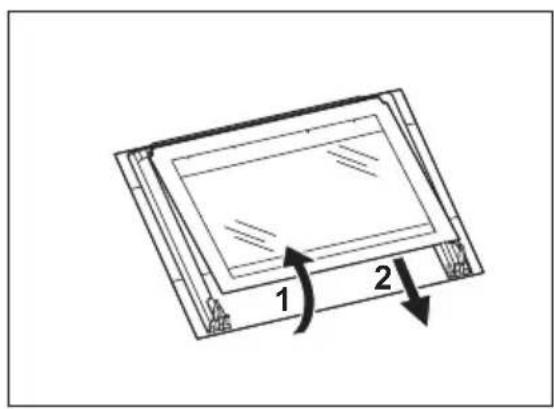

Til de glasplaten voorzichtig op (stap

1) en verwijder ze een voor een uit de

deur (stap 2). Start bij het bovenste paneel.

Reinig de glasplaten met een sopje. Droog de glasplaten voorzichtig af.

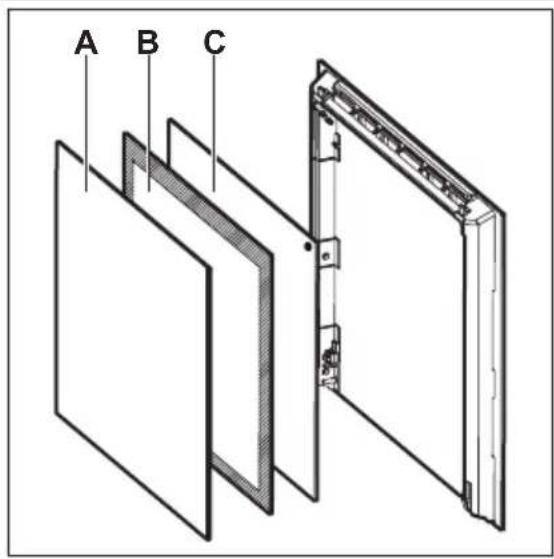

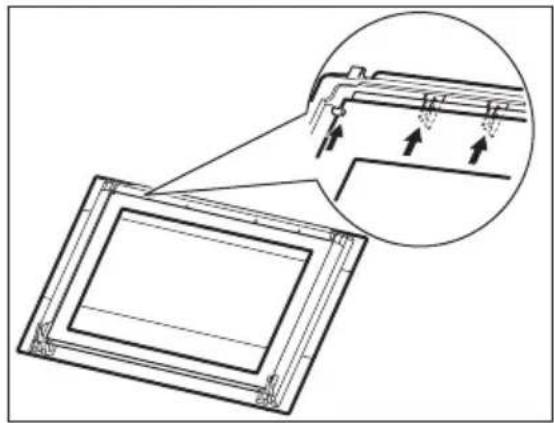

www.electrolux.comDe deur en de glasplaten installeren AB C Als u de glasplaten en de ovendeur heeft schoongemaakt, plaatst u ze terug. Voer bovenstaande stappen uit in de omge- keerde volgorde. Zorg ervoor dat u de glasplaten (A, B en C) weer in de juiste volgorde terugplaatst. De middelste glasplaat (B) heeft een de- coratief frame. De bedrukte zone moet naar de binnenkant van de deur gericht zijn. Zorg ervoor dat het oppervlak van het glasplaatframe (B) op de bedrukte zijde na de installatie niet ruw aanvoelt. Zorg dat u het bovenste paneel in de zit- tingen plaatst.

10. PROBLEMEN OPLOSSEN

WAARSCHUWING! Zie de veiligheidshoofdstukken . Storing Mogelijke oorzaak Oplossing De oven wordt niet warm. Het apparaat is uitge- schakeld. Schakel het apparaat in. De oven wordt niet warm. De klok is niet ingesteld. Stel de klok in. Zie 'De dagtijd instellen'. De oven wordt niet warm. De benodigde kookstan- den zijn niet ingesteld. Zorg ervoor dat de instel- lingen correct zijn. De oven wordt niet warm. De automatische veilig- heidsuitschakeling is ac- tief. Raadpleeg "Automatisch uitschakelen" De oven wordt niet warm. Het kinderslot is geacti- veerd. Raadpleeg "Uitschakelen van het kinderslot". NEDERLANDS 23Storing Mogelijke oorzaak Oplossing De oven wordt niet warm. De zekering in de zeke- ringkast is doorgebrand. Controleer de zekering. Als de zekering meer dan een keer doorslaat, moet u contact opnemen met een bevoegde elektricien. Het ovenlampje brandt niet. Het ovenlampje is kapot. Vervang het ovenlampje. De pyrolysereiniging start niet. Op het display wordt C1 weergegeven. De reksteunen zijn niet verwijderd. De inschuifrail verwijde- ren. De pyrolysereiniging start niet. Op het display wordt C3 weergegeven. De deur is niet volledig gesloten of het deurver- grendeling is defect. Sluit de deur volledig. Op het display wordt F102 weergegeven. De deur is niet volledig gesloten of het deurver- grendeling is defect.

Schakel het apparaat uit via de huiszeke- ring of de veiligheids- schakelaar in de ze- keringkast en schakel hem dan weer in.

Neem contact op met de service-afde- ling als F102 weer op het display verschijnt. De oven wordt niet warm. Op het display wordt De- mo weergegeven. De demofunctie is inge- schakeld.

Schakel het apparaat uit.

Druk op de +-toets en houd deze inge- drukt.

Draai als er een ge- luidssignaal klinkt de knop voor de oven- functies naar de eer- ste functie. Demo knippert in het dis- play.

Draai de knop voor de ovenfuncties naar een uit-stand.

Draai de tempera- tuurknop drie keer naar rechts. Het ge- luidssignaal klinkt drie keer. De demofunctie is uitgeschakeld.

www.electrolux.comStoring Mogelijke oorzaak Oplossing Het display toont een foutcode die niet in deze lijst voorkomt. Er is een elektronische fout.

Schakel het apparaat uit via de huiszeke- ring of de veiligheids- schakelaar in de ze- keringkast en schakel hem dan weer in.

Neem contact op met het servicecen- trum als de foutcode opnieuw op het dis- play wordt weerge- geven. Stoom en condens slaan neer op de gerechten en in de oven. Het gerecht heeft te lang in de oven gestaan. Laat gerechten na het be- reiden niet langer dan 15 - 20 minuten in de oven staan. Als u het probleem niet zelf kunt verhel- pen, neemt u contact op met uw verkoper of de klantenservice. De contactgegevens van het servicecen- trum staan op het typeplaatje. Het type- plaatje bevindt zich voor aan de binnen- kant van het apparaat. Wij adviseren u om de gegevens hier te noteren: Model (MOD.) ......................................... Productnummer (PNC) ......................................... Serienummer (S.N.) .........................................

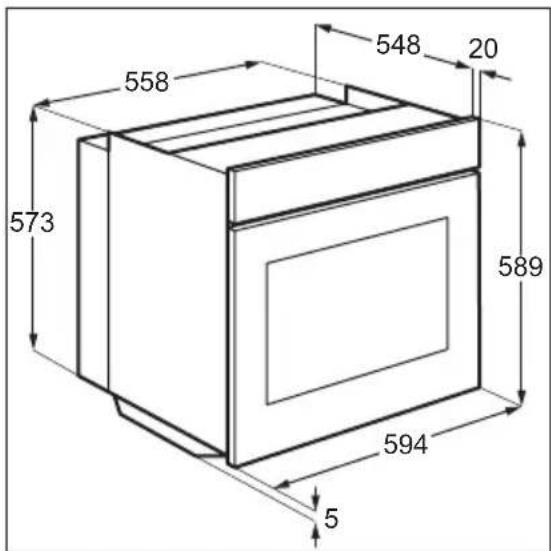

WAARSCHUWING! Zie de veiligheidshoofdstukken .

WAARSCHUWING! De elektrische installatie mag uit- sluitend worden uitgevoerd door een gekwalificeerd persoon. De fabrikant is niet verantwoorde- lijk indien u deze veiligheidsmaat- regelen uit hoofdstuk 'Veiligheids- informatie' niet opvolgt. Dit apparaat wordt geleverd met stekker en netsnoer.

Kabeltypes die van toepassing zijn op de installatie of vervanging: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F. Voor het deel van de kabel raadpleegt u het totale vermogen (op het typeplaatje) en de tabel: Totaal vermo- gen Deel van de kabel maximaal 1380

3 x 1,5 mm² De aardekabel (groene/gele kabel) moet 2 cm langer zijn dan de fase- en neutrale kabels (blauwe en bruine kabels).

12. MILIEUBESCHERMING

Recycle de materialen met het symbool . Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
