GEBRUIKSAANWIJZING LE29C810C HAIER

Voorbereiding om een programma op te nemen

Het programma opnemen DTV-opname

Functie om de tijd te verschuiven

Oplossen van problemen 05 Oplossen van problemen

Specificatie 28 PICTURE MENU 18 Welkom Belangrijke informatie 01 Veiligheid en waarschuwingen

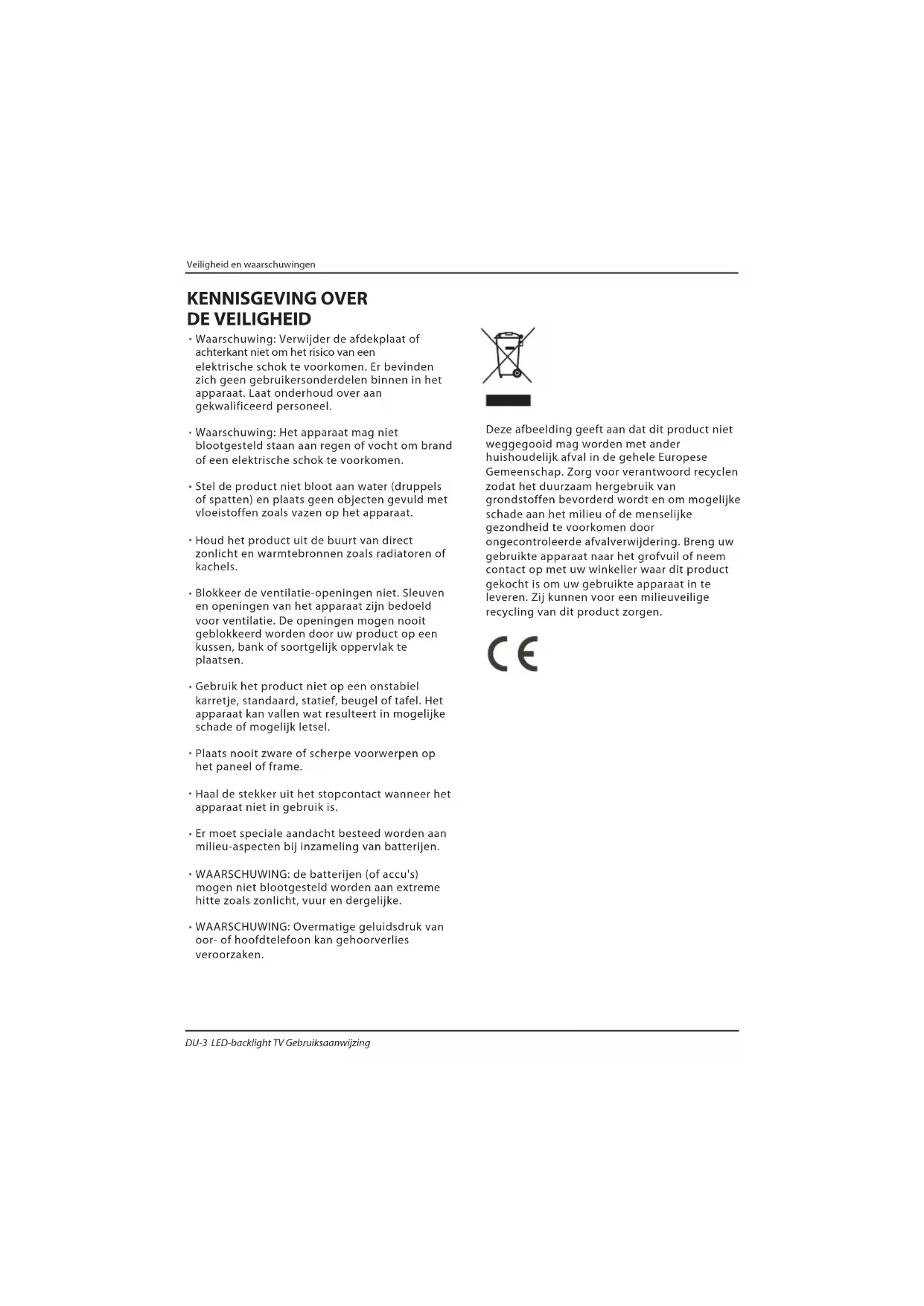

Mededeling over de veiligheid Waarschuwingen en voorzichtigheid

Belangrijkste kenmerken Montagewijze van het voetstuk 02 Introductie

Richtlijnen voor monteren aan een muur Het voorpaneel

Het aansluiten van uw tv Common interface

DU-1 LED- TV Gebruiksaanwijzing backlightSignaal informatieSoftware-update (USB)

18Hartelijk dank voor de aanschaf van deze 29” LED/LCD-tv. Deze handleiding zal u helpen bij het opzetten en het gebruik van uw tv. Controleer eerst de inhoud van de doos, met de onderdelen die vermeld staan op de onderstaande lijst: LEES EERST ALLE INSTRUCTIES DOOR EN BEWAAR DEZE HANDLEIDING VOOR LATERE VERWIJZING.LET OP! Nu kunt u beginnen! 01 Veiligheid en waarschuwingen Veiligheid en waarschuwingen WELKOM 29” HD-voorbereide LED/LCD-tv Afstandsbediening 2x AAA batterijen Handleiding Component kabel Stand Snelle startgids BELANGRIJKE INFORMATIE

KANS OP EEN ELEKTRISCHE SCHOK

NIET OPENEN LET OP!MAAK DE AFDEKPLAAT (OF ACHTERKANT) NIET OPEN, DIT OM HET RISICO VAN EEN ELEKTRISCHE SCHOK TE VOORKOMEN. ER BEVINDEN ZICH GEEN GEBRUIKERSONDERDELEN IN DIT APPARAAT. NEEMT U CONTACT OP MET DE KLANTENDIENST VOOR EVENTUELE PROBLEMEN. ER BEVINDT ZICH EEN BLIKSEMSCHICHT/PIJLSYMBOOL IN DE DRIEHOEK. DIT SYMBOOL GEEFT AAN DAT ER ZICH EEN HOOG VOLTAGE BINNENIN BEVINDT. HET KAN GEVAARLIJK ZIJN OM ELKE VORM VAN CONTACT TE MAKEN MET DE ONDERDELEN BINNENIN DIT PRODUCT. ER BEVINDT ZICH EEN UITROEPTEKEN IN DE DRIEHOEK: DIT SYMBOOL ATTENDEERT U EROP DAT ER BELANGRIJKE LITERATUUR MEEGELEVERD IS BIJ DIT PRODUCT BETREFFENDE HET ONDERHOUD EN INBEDRIJFSTELLING. LET OP:PLAATS HET TV-TOESTEL NIET IN DE BUURT VAN VOCHTIGHEID, DIT OM HET RISICO VAN ELEKTRISCHE SCHOKKEN EN BRAND TE VERMIJDEN. GEBRUIK GEEN SCHURENDE SCHOONMAAKMIDDELEN DIE KRASSEN OF SCHADE AAN HET LCD-SCHERM KUNNEN AANBRENGEN. VOORKOM CONTACT MET VOORWERPEN DIE HET LCD-SCHERM KUNNEN BESCHADIGEN. OPMERKING:HET ONDERHOUDEN VAN HET APPARAAT DOOR UZELF IS NIET TOEGESTAAN EN KAN TOT LETSEL LEIDEN, OF TOT SCHADE AAN HET PRODUCT. NEEM CONTACT OP MET DE KLANTENDIENST VOOR AL HET ONDERHOUD. LED-backlight TV Gebruiksaanwijzing DU-2KENNISGEVING OVER DE VEILIGHEID Waarschuwing: Verwijder de afdekplaat of achterkant niet om het risico van een elektrische schok te voorkomen. Er bevinden zich geen gebruikersonderdelen binnen in het apparaat. Laat onderhoud over aan gekwalificeerd personeel. Waarschuwing: Het apparaat mag niet blootgesteld staan aan regen of vocht om brand of een elektrische schok te voorkomen. Stel de product niet bloot aan water (druppels of spatten) en plaats geen objecten gevuld met vloeistoffen zoals vazen op het apparaat. Houd het product uit de buurt van direct zonlicht en warmtebronnen zoals radiatoren of kachels. Blokkeer de ventilatie-openingen niet. Sleuven en openingen van het apparaat zijn bedoeld voor ventilatie. De openingen mogen nooit geblokkeerd worden door uw product op een kussen, bank of soortgelijk oppervlak te plaatsen. Gebruik het product niet op een onstabiel karretje, standaard, statief, beugel of tafel. Het apparaat kan vallen wat resulteert in mogelijke schade of mogelijk letsel. Plaats nooit zware of scherpe voorwerpen op het paneel of frame. Haal de stekker uit het stopcontact wanneer het apparaat niet in gebruik is. Er moet speciale aandacht besteed worden aan milieu-aspecten bij inzameling van batterijen. WAARSCHUWING: de batterijen (of accu's) mogen niet blootgesteld worden aan extreme hitte zoals zonlicht, vuur en dergelijke. WAARSCHUWING: Overmatige geluidsdruk van oor- of hoofdtelefoon kan gehoorverlies veroorzaken. Deze afbeelding geeft aan dat dit product niet weggegooid mag worden met ander huishoudelijk afval in de gehele Europese Gemeenschap. Zorg voor verantwoord recyclen zodat het duurzaam hergebruik van grondstoffen bevorderd wordt en om mogelijke schade aan het milieu of de menselijke gezondheid te voorkomen door ongecontroleerde afvalverwijdering. Breng uw gebruikte apparaat naar het grofvuil of neem contact op met uw winkelier waar dit product gekocht is om uw gebruikte apparaat in te leveren. Zij kunnen voor een milieuveilige recycling van dit product zorgen. Veiligheid en waarschuwingen DU-3 LED-backlight TV GebruiksaanwijzingDim:515*320mm(不包括底座） Waarschuwing Deze televisie-ontvanger gebruikt hoge spanningen tijdens de werking. Verwijder de afdekplaat of achterkant van dit apparaat niet. Laat onderhoud aan gekwalificeerd personeel over.

Stel de televisie-ontvanger nooit bloot aan regen of vocht om brand of een elektrische schok te vermijden. Waarschuwing

Laat dit product niet vallen, duw geen objecten in de gleuven of openingen van de televisie. Mors nooit enige vloeistof op de televisieontvanger. Waarschuwing Voorzorgsmaatregelen Blokkeer de ventilatie-openingen aan de achterkant niet. Voldoende ventilatie is essentieel om te voorkomen dat elektrische componenten falen. Zorg ervoor dat het snoer zich nooit onder de televisie-ontvanger bevindt. Voorzorgsmaatregelen Leun of sta nooit op de televisie of standaard, of druk er niet plotseling tegenaan. Besteed speciale aandacht aan kinderen. Een ernstig letsel kan veroorzaakt worden indien het toestel valt. Voorzorgsmaatregelen Plaats uw televisie niet op een onstabiel karretje, standaard, plank of tafel. Een ernstig letsel aan een individu of schade aan de televisie kan veroorzaakt worden indien het valt. Voorzorgsmaatregelen Het is raadzaam om de stekker uit het stopcontact te halen wanneer de televisie-ontvanger langere tijd niet gebruikt wordt. Voorzorgsmaatregelen Indien de televisie ingebouwd wordt in een compartiment of soortgelijke behuizing, moeten de minimum afstanden gehandhaafd worden. Warmte-ontwikkeling kan de levensduur van uw televisie verkorten en kan ook gevaarlijk zijn. Voorzorgsmaatregelen WAARSCHUWINGEN EN VOORZICHTIGHEID Minimum afstandenVeiligheid en waarschuwingen

LED-backlight TV Gebruiksaanwijzing DU-4INSTALLATIE OPGELET

• Plaats de tv in de kamer waar het licht niet rechtstreeks in aanraking komt met het scherm.* Totale duisternis of een reflectie op het beeldscherm kan leiden tot vermoeide ogen. Zachte en indirecte verlichting wordt aanbevolen voor meer kijkcomfort.* Laat voldoende ruimte tussen de tv en de muur om ventilatie mogelijk te maken.* Vermijd uitzonderlijk warme plaatsen om schade aan de kast of voortijdig falen van een component te voorkomen.* Bedek de ventilatie-openingen niet wanneer de tv in gebruik is. Belangrijkste kenmerken Belangrijkste kenmerken HDMI-interface en SCART-interface;

NICAM; 5 3 Tijdsverschuiving;Hoge helderheid, brede kijkhoek;2 Kan gebruikt worden als televisie, beeldscherm, pc-scherm;1 Paneel YPbPr >=400Samengestelde video-ingangKnoei nooit met onderdelen binnenin de TV of andere instelknoppen die niet in deze handleiding beschreven zijn.Alle LED-TV's zijn hoogspanning elektrische apparatuur.Wanneer u afstoft of er water aan het scherm, de kast, rond de knoppen of aansluitingen komt, moet het netsnoer uit het stopcontact worden verwijderd.Veeg de TV af met een zachte, droge, stofvrije doek.Ontkoppel het netsnoer en de antenne/antennekabel tijdens onweer om schade aan uw TV en eventuele andere aangesloten apparaten te voorkomen.Alle reparaties aan deze TV mogen alleen door gekwalificeerd TV-onderhoudspersoneel worden uitgevoerd. 02 Introductie tv-systeemSignaal videosysteemIngang voedingsspanningHorizontale definitie (TV-lijn)IntroductiePAL-B/G, I, D/KSECAM-B/G, D/K, L, L' AC 100-240V 50/60HzEnergieverbruik 42 W Energieverbruik Stand-byVermogen audio-uitgang (THD ≤ 7%)<0.30W2 x 8WIngangs signaalAnaloge RGB(PC) x1; PC audio x1Hoge definitie multi-media interface (HDMI) x2Video-ingang x1Audio-ingang x1Y/Pb/Prx1 Scart x1 CI x 1USB x 1Tuner x 1RF Co-Ax x 1uitgangssignaalHoofdtelefoon x 1S/PDIF x 1 >=350DU-5 LED-backlight TV GebruiksaanwijzingDVB-T, DVB-CPAL/SECAM/MPEG2/MPEG4/H.264Opslag aantal kanalen 1000 (DTV),100 (ATV)VOORAF INGESTELD

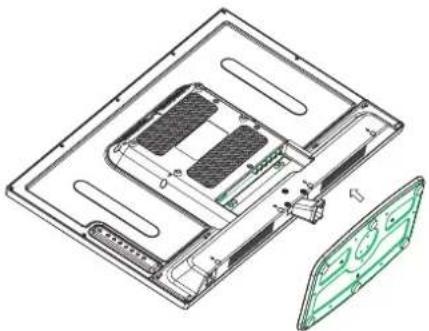

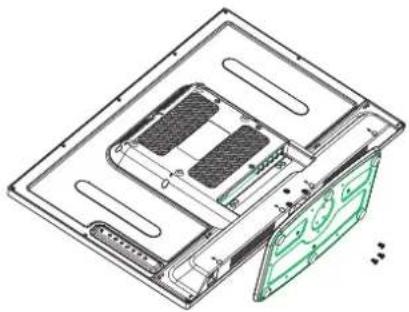

LED-backlight TV Gebruiksaanwijzing DU-6Montagewijze van het voetstuk INSTALLATIE-OPMERKINGEN Zoek een plek voor de tv in een kamer waar er geen rechtstreeks licht op het scherm valt. Totale duisternis of een reflectie op het scherm kan leiden tot vermoeidheid van de ogen. Zachte en indirecte verlichting wordt aanbevolen voor meer kijkcomfort. Laat voldoende ruimte tussen de tv en de muur om ventilatie mogelijk te maken. Deze televisie niet draaien a.u.b.! Vermijd uitzonderlijk warme plaatsen om schade aan de kast of voortijdig falen van een component te voorkomen. Introductie DU-7 LED-backlight TV Gebruiksaanwijzing

1. Plaats de tv, met het scherm naar beneden,

op een vlakke ondergrond. Gebruik een doek om het scherm te beschermen. Zoek het schroefgat aan de onderkant.

2. Bevestig de onderkant door de schroef

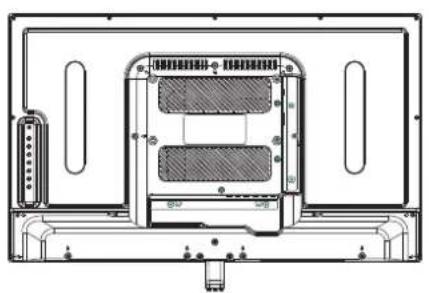

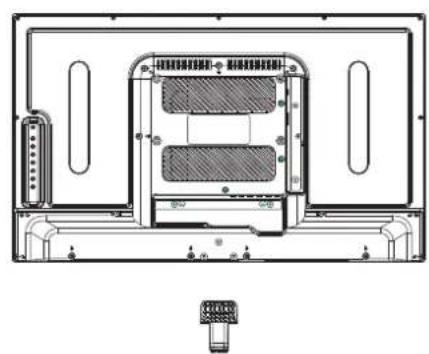

stevig op de voet aan te draaien.RICHTLIJNEN VOOR MONTEREN AAN EEN MUUR

2. Zet de standaard terug op de achterkant in de

richting van de aangegeven pijl en zet deze vervolgens met twee schroeven vast.

1. Zet de ondersteunende pilaarvoet op

het voetstuk in de richting van de aangegeven pijl en zet deze vervolgens vast met drie schroeven.

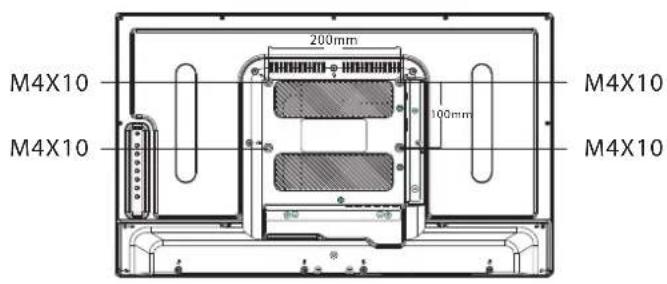

3. Gebruik de vier meegeleverde schroeven om de tv vast te zetten aan de wandbeugel (niet

meegeleverd) via de vier VESA-standaardgaten aan de achterzijde van de televisie. Deze televisie kan als volgt aan de muur gemonteerd worden: Introductie

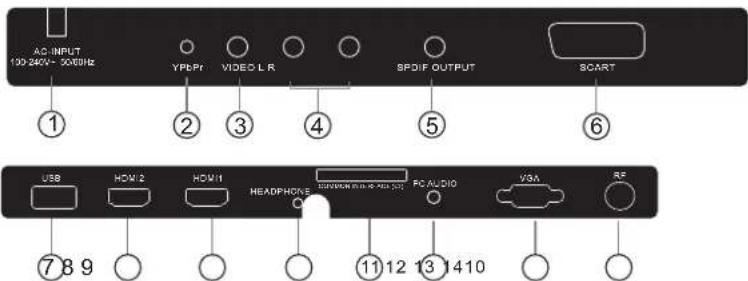

LED-backlight TV Gebruiksaanwijzing DU-8 M4X10 M4X10 M4X10 M4X10 200mm100mmAchter/zijcontacten

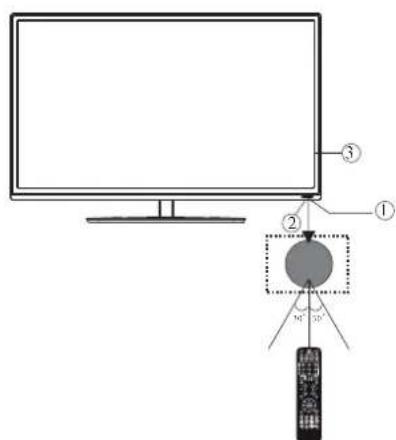

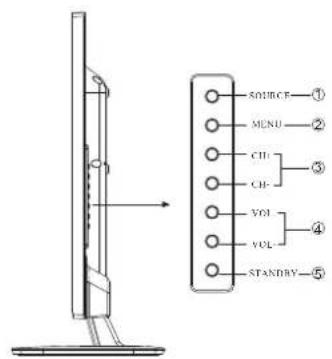

Sensor van de afstandsbediening. Led-wijzer: Rood: standby. Toetsen.

BRON Laat het broningangsmenu zien. MENU Laat het hoofdmenu zien.

CH+/CH-In de TV-instelling, druk op CH+ of CH- om naar een hoger of lager kanaal te veranderen. In MENU, druk op CH+ of CH- om uit geselecteerde onderdelen te kiezen. STANDBY

VOL+/VOL-Aanpassen geluidsniveau. In MENU, past het onderdeel aan dat u geselecteerd heeft.

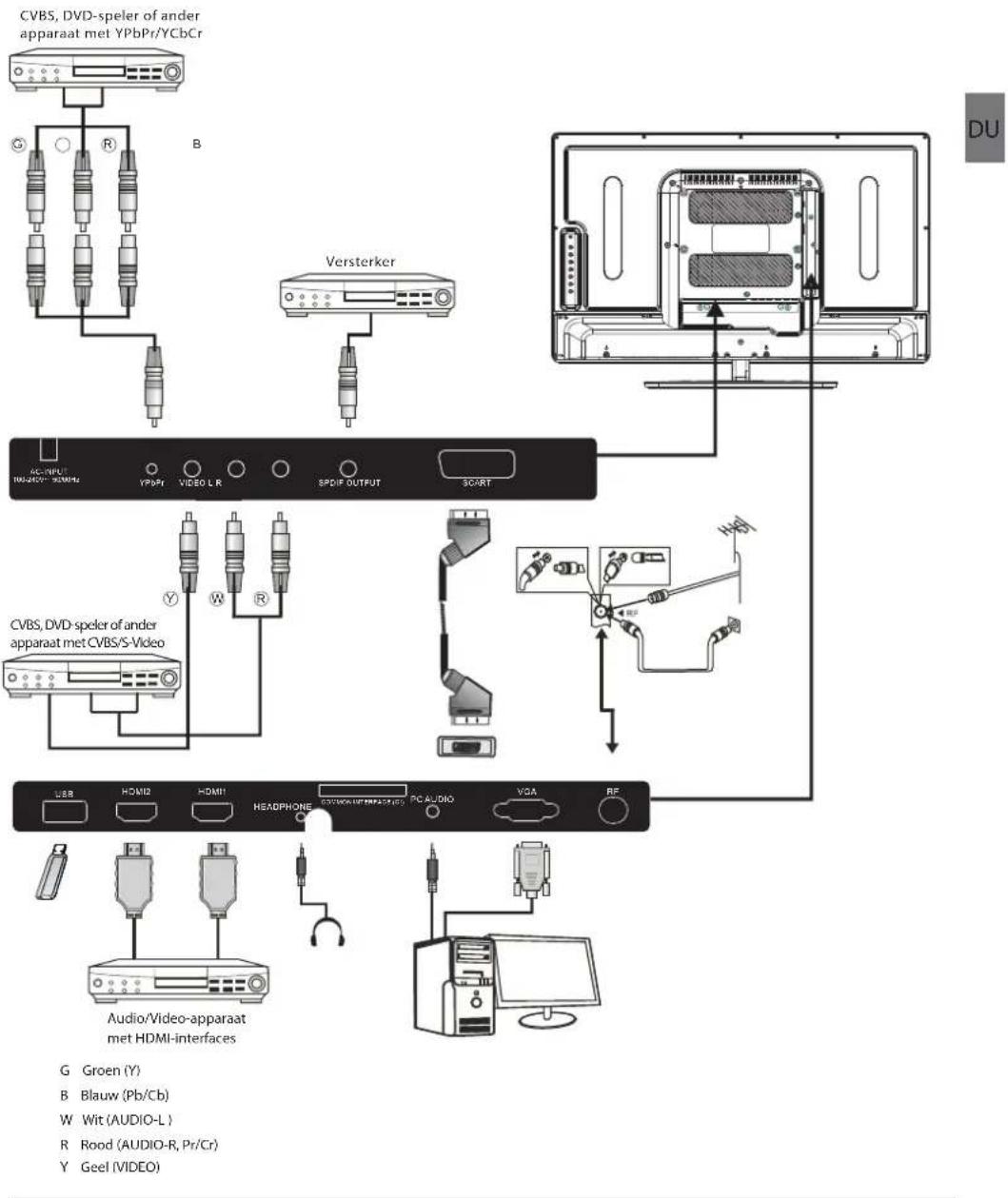

ANT Het voorpaneel Ingang Introductie Ingang Ingang Ingang Ingang Ingang Ingang Ingang Ingang Ingang Ingang DU-9 LED-backlight TV Gebruiksaanwijzing COMMON INTERFACE (CI) VGA

Audio/Video-apparaat met HDMI-interfaces G Groen (Y) B Blauw (Pb/Cb) W Wit (AUDIO-L ) R Rood (AUDIO-R, Pr/Cr) Y Geel (VIDEO) Versterker AC-INPUT100-240V~ 50/60HzYPbPrVIDEO L RSPDIF OUTPUTSCARTGRB CVBS, DVD-speler of ander apparaat met YPbPr/YCbCr CVBS, DVD-speler of ander apparaat met CVBS/S-Video Aansluiten op uw Haier TV Introductie

LED-backlight TV Gebruiksaanwijzing DU-10 COMMON INTERFACE (CI) VGA

USB HDMI2 HDMI1 HEADPHONE PC AUDIO COMMON INTERFACE (CI)Een DVD-speler/set-top box satelliet- of kabelontvanger/spelconsole/PC of Laptop aansluiten.Er zijn verschillende opties om een DVD-speler/set-top box satelliet- of kabelontvanger/spelconsole/PC of Laptop op uw TV aan te sluiten.Optie1 SCART Sluit een SCART-kabel (niet meegeleverd) aan vanaf de SCART-aansluiting op de TV naar de DVD-speler/set-top box satelliet- of kabelontvanger of spelconsole. Druk op de “SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de SCART-kabel is aangesloten, gebruik de “▼▲”-toetsen om “SCART” te selecteren en druk op de “OK”-toets.Opmerking: De TV zal standaard de SCART-aansluiting instellen wanneer de TV wordt ingeschakeld.Optie 2 HDMI Als het apparaat waarop u wilt aansluiten is ingeschakeld, schakel eerst het apparaat uit. Sluit een HDMI-kabel (niet meegeleverd) aan vanaf de HDMI-aansluiting op de TV naar de DVD-speler/set-top box satelliet- of kabelontvanger of spelconsole. Schakel het apparaat in dat u net op de TV hebt aangesloten. Druk op de “SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de HDMI-kabel is aangesloten, gebruik de “▼▲”-toetsen om “HDMI” te selecteren en druk op de “OK”-toets. Optie 3 AV Audio Visual (Geel/wit/rood) Zorg ervoor dat zowel de TV als het apparaat vóór het aansluiten zijn uitgeschakeld. Sluit de AV-kabel (niet meegeleverd) aan vanaf de video- (geel) en audio-aansluitingen (wit, rood) op de TV naar de DVD-speler of spelconsole enz. Druk op de “SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de AV-kabel is aangesloten, gebruik de “▼▲”-toetsen om “AV” te selecteren en druk op de “OK”-toets.Optie 4 COMPONENT (Groen/blauw/rood) + (wit/rood) Zorg ervoor dat zowel de TV als het apparaat vóór het aansluiten zijn uitgeschakeld. Sluit de kabels (niet meegeleverd) aan vanaf de “COMPONENT IN”-aansluitingen Y, Pb, Pr (groen, blauw, rood) en L-Audio-R (wit, rood) op de TV naar de DVD- speler of spelconsole enz. Druk op de “SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de COMPONENT-kabel is aangesloten, gebruik de “▼▲“-toetsen om “COMPONENT” te selecteren en druk op de “OK”-toets. Optie 5 VGA (15pins Sub-D) Sluit een VGA-kabel (niet meegeleverd) aan vanaf de VGA-aansluiting op de TV naar de PC/Laptop. Druk op de “SOURCE"-toets op de afstandsbediening om de PC/Laptop te selecteren dat met de VGA-kabel is aangesloten, gebruik de “▼▲”-toetsen om “PC” te selecteren en druk op de “OK”-toets. Opmerking: VGA is alleen video. Voor audio van uw PC/Laptop moet u een aparte kabel vanaf de PC- Audio (3,5 mm bus) op de hoofdtelefoonaansluiting op uw PC/Laptop (3,5 mm bus) aansluiten. Optie 6 USB De meeste USB-sticks kunnen op uw TV worden aangesloten en sommige digitale camera's kunnen ook werken. Sluit de USB-stick (niet meegeleverd) of een USB-kabel (niet meegeleverd) aan op de TV. Druk op de “SOURCE"-toets op de afstandsbediening om het USB-apparaat te selecteren dat op de TV is aangesloten, gebruik de “▼▲”-toetsen om “USB” te selecteren en druk op de “OK”-toets. Opmerking 1: Alleen *.jpg en *.mp3 bestanden zullen werken, andere bestandstypen zijn niet gegarandeerd en kunnen mogelijk niet werken. Opmerking 2: Apple iPhones en iPods zijn niet met uw TV compatibel. Opmerking 3: Wanneer u een apparaat op de USB- aansluiting aansluit, houd de lengte van de USB- kabel zo kort mogelijk. Optie 7 HOOFDTELEFOONUITGANG Steek de stekker van de hoofdtelefoon in de hoofdtelefoonaansluiting op de TV. De luidsprekers van de TV zijn nu uitgeschakeld (gedempt). Daarnaast kunt u ook externe luidsprekers aansluiten, indien nodig. Optie 8 S/PDIF-UITGANG S/PDIF is een digitale audioverbinding gebruikt voor het over korte afstanden aansluiten van audioapparatuur, bijvoorbeeld thuistheaters en andere digitale HiFi- systemen. Het signaal wordt doorgegeven over een coaxiale kabel met RCA-connectors. Zorg ervoor dat zowel de TV als het apparaat vóór het aansluiten zijn uitgeschakeld. Sluit de AV-kabel (niet meegeleverd) aan vanaf de S/PDIF-aansluiting op de TV naar het geluidssysteem van het thuistheater of digitaal HiFi-systeem enz. Aansluiten op uw Haier TV Introductie

DU-11 LED-backlight TV GebruiksaanwijzingDe -gleuf (common interface of CI) is ontworpen om de conditionele toegang-module (CA) en smartkaart te aanvaarden, dit om het mogelijk te maken om naar betaal-tv en aanvullende diensten te kijken. Neemt u contact op met de installateur van de voor meer informatie betreffende modules en abonnementen. Let op, CA-modules en smartkaarten zijn geen optionele accessoires van ons. common interface common interface COMMON INTERFACE Waarschuwing Schakel uw tv uit voordat u een module in de-gleuf stopt. common interfacePlaats de CAM er correct in, stop daarna pas de smartkaart in het CI-sleuf dat zich aan de zijkant van de tv bevindt. Schakel de tv in, op het scherm zal een bericht verschijnen indien de CA-module gedetecteerd wordt. Wacht enkele ogenblikken tot de kaart geactiveerd is. Druk op de “MENU”-toets en vervolgens op de▲▼-toets om de “Common Interface”-optie te selecteren. toetsen om de CI informatie-optie te selecteren. Gedetailleerde informatie over de CI-kaart die in gebruik is, wordt weergegeven. Druk op de OK-toets om het kaartmenu te openen. Wij verwijzen naar de modulehandleiding voor het instellen van de details. Wanneer de module verwijderd is, zal het volgende bericht op het scherm verschijnen: CI-GLEUF CAM Smartkaart CAM geplaatst CAM verwijderd Introductie

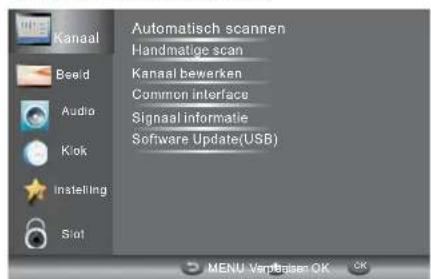

LED-backlight TV Gebruiksaanwijzing DU-12 KanaalBeeldAudio Klok Instelling Slot Automatisch scannen Signaal informatie Software Update(USB) Handmatige scan Kanaal bewerken Common interface MENU Verplaatsen OK OK1.VOEDING: Indrukken om de TV in te schakelen 2.D.MENU: Geen functie. 3.P.Mode: Om de beeldmodus te schakelen. 4.INFO: Indrukken om de huidige signaalstatus, inclusief ingangsbron en audiokanaalmodus weer te geven. 5.AUDIO l/ll: Indrukken om "MONO” en “Nicam stereo” voor ATV- kanaal te selecteren. Selecteer de audiotaal voor het DTV-kanaal. 6.ONDERTITELING: 7.Cijferknoppen: Voor directe toegang tot kanalen. 8.BRON: Voor het selecteren van de ingangsbron. 9.DEMPEN: Om het geluid in of uit te schakelen. 10.Volumeregeling: Om het geluidsniveau aan te passen. 11.MENU: Om het TV-menu weer te geven. 12.OK: Om een selectie te bevestigen 13.AFSLUITEN: Om naar het vorige menu terug te keren of het menu te verlaten. 14.Teletekst Index

15. HERHALEN: Geen functie.

16.Teletekst groene knop/USB snel vooruit 17.Teletekst rode knop/USB snel achteruit 18.Teletekst mix 19.Teletekst tekst 20.Teletekst tonen 21.Teletekst grootte 22.Teletekst tijd/OPNAMELIJST (teleteksttijd is geen functie) 23.Teletekst modus: Geen functie. 24.Teletekst aanhouden 25.Teletekst subcode: Teletekst subpagina 26.Teletekst blauwe knop/USB volgend bestand 27.Teletekst gele knop/USB vorig bestand 28.USB STOP

29.USB AFSPELEN/PAUZEREN

30.START OPNEMEN 31.Cursor OMHOOG, OMLAAG, LINKS, RECHTS: Indrukken om uw selectie te navigeren. 32.Fav: Om uw favoriete kanalenlijst in de TV- of DTV-modus te benaderen. 33.Selecteer programma: Druk op de “ ”-knop om het volgende of vorige TV-kanaal te selecteren. 34.GIDS: Indrukken om het elektronische programmagids in de TV-modus weer te geven. 35.Q.View: Om het eerder bekeken kanaal te benaderen. 36.CH.LIST: Indrukken om de kanalenlijst weer te geven. 37.Scherm: Om de aspectratio van het beeld te wijzigen. 38.Slapen: Stel de timer in om de TV uit te schakelen. 39.S.Mode: Om de geluidsmodus te schakelen.

40. OPENEN/SLUITEN: Geen functie.

Druk op de knop ondertitel taal of uitschakelen. :Ook van toepassing op TV's met ingebouwde DVD-speler. Afstandsbediening 03 Afstandsbediening Plaats de batterijen in de afstandsbediening

1. Verwijder het batterijklepje.

2. Plaats 2 AAA 1,5V batterijen in het compartiment

en let erop dat de polariteit (+ of -) van de batterijen overeenkomt met de polariteitsmerken op de afstandsbediening.

3. Monteer het batterijklepje. Vervang de batterijen

wanneer uw tv de volgende symptomen begint te vertonen: bediening is instabiel of onregelmatig, soms werkt de tv niet met de afstandsbediening. Opmerking:

1) Alkaline-batterijen worden aanbevolen.

2) Verwijder de batterijen als ze leeg zijn of als de

afstandsbediening langere tijd niet gebruikt wordt. DU-13 LED-backlight TV GebruiksaanwijzingE TEKST

RUBRIEKEN INDEX SUB PAGINA VASTHOUDEN ONTHULLEN Druk op: U verkrijgt: LIJST TELETEKST Voer het nummer van de gewenste pagina met de 0 t/m 9 toetsen in of met de pijlen omhoog/omlaag. Bijvoorbeeld: voor pagina 120, kiest u 120. Het nummer verschijnt in de linkerbovenhoek, de teller draait en hierna wordt de pagina weergegeven. Herhaal deze handeling om een andere pagina te bekijken. Als de teller blijft zoeken, betekent dit dat de pagina niet uitgezonden wordt. Selecteer dan een ander nummer. Gekleurde toetsen bevinden zich aan de onderkant van het scherm. De vier gekleurde toetsen worden gebruikt om de overeenkomstige rubrieken of pagina's te openen. De gekleurde velden knipperen wanneer de rubriek of de pagina nog niet beschikbaar is. Dit laat u terugkeren naar de Inhoud (meestal pagina 100). Bepaalde pagina's bevatten sub-pagina's die automatisch achtereenvolgens weergegeven worden. Deze toets wordt gebruikt om te stoppen dat de sub- pagina de overname hervat. De aanduiding verschijnt links bovenaan. De pagina bevriezen. Het weergeven of verbergen van informatie (oplossingen bij spelletjes). De gebruiker kan vier favoriete pagina's direct koppelen aan de vier gekleurde toetsen. Terwijl de lijst geactiveerd is, is het niet mogelijk om met TOP of FLOF te navigeren met de kleurtoetsen. De favoriete paginanummers moeten opgeslagen, en hersteld worden van/naar een niet-vluchtig geheugen voor elk kanaal door de systeemsoftware. Dit wordt gebruikt om de teletekst-optie op te openen of te verlaten. De inhoud wordt weergegeven in een lijst van pagina's die geraadpleegd kan worden. Elke pagina heeft een overeenkomstige 3-cijferig paginanummer. Als het gekozen kanaal geen teletekst uitzendt, zal de aanduiding 100 zijn en het scherm zal leeg blijven (in dit geval kiest u een ander kanaal voor teletekst). Teletekst is een informatiesysteem dat door bepaalde zenders uitgezonden wordt en geraadpleegd kan worden zoals een krant. Het biedt ook toegang tot ondertiteling voor kijkers met gehoorsproblemen of die niet vertrouwd zijn met de taal van een uitzending (kabelnetwerken, satellietkanalen enz.). Afstandsbediening

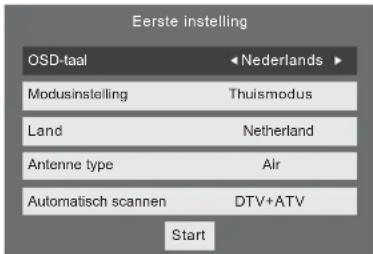

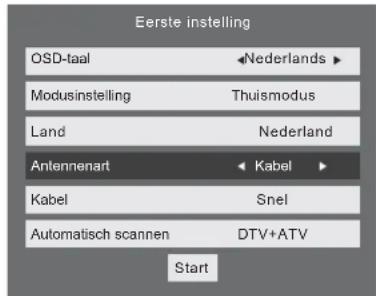

LED-backlight TV Gebruiksaanwijzing DU-14WERKING 04 WERKING Het configuratiescherm zal verschijnen wanneer de TV voor de eerste keer wordt ingeschakeld of naar de fabrieksinstellingen wordt gereset. Installatiehandleiding 1).Druk op de “▼▲”-toetsen om in het menu te navigeren en op de “◄►”-toetsen om de instellingen te wijzigen. Selecteer de gewenste taal, “Home/Shop”-modus om in het menu te worden weergegeven.2). Druk op de “◄►”-toetsen om “AIR/Cable” (betekent DVB-T/DVB-C) te selecteren.

.De “Home Mode” is een energiebesparende modus. De “Home Mode” wordt aanbevolen voor normale weergave-instelling en is door de fabrikant als standaard ingesteld.

.De “Shop Mode” is een optie voor de detailhandel voor reclame- of productpresentatie. De “Shop Mode” heeft een helderder beeld dan de “Home Mode”; het kan ook om de 30 seconden een menu laten verschijnen.

.U kunt naar wens tussen de “Home”- of “Shop”-modus schakelen. Als u de “Shop Mode” kiest, zal het automatisch de HDMI1-bron openen en zult u op de “Exit”-toets moeten drukken om het “POP”-menu te verlaten.Home”- of “Shop”-modi3).Het afstemmen van de kanalen zal beginnen. Deze bewerking kan tot 6 minuten duren. De display zal de voortgang van het afstemmen en het aantal gevonden kanalen weergeven.4).Als u het DTV-afstemmen wilt overslaan, druk op de “MENU”-toets om het afstemmen halverwege te onderbreken. Vervolgens gaat u rechtstreeks naar ATV-afstemmen.5).Nadat het afstemmen voltooid is, zijn de kanalen in een vooraf ingestelde volgorde gerangschikt. Als u kanalen wilt overslaan, wijzig de vooraf ingestelde volgorde of hernoem kanalen, selecteer “Program Edit” onder het “Channel”-menu.

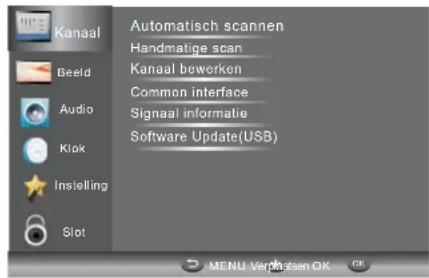

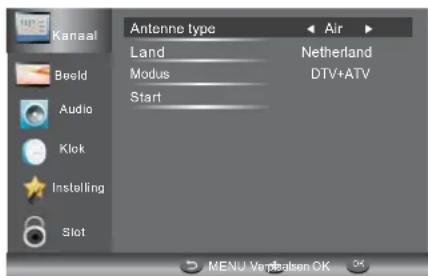

1). Druk op de “MENU”-toets en druk vervolgens op de “▼▲”-toetsen om het “Channel”-menu te selecteren en druk vervolgens op de “OK”-toets of de “RECHTS”-toets.2). Druk op de “▼▲”-toetsen om “Auto Scan” te selecteren en druk vervolgens op de “OK”-toets.DTV Digitale TVATV Analoge TV (niet gebruikt in het Verenigd Koninkrijk)DTV-C Digitale TV via de kabelOm in het Verenigd Koninkrijk op kabel-TV aan te sluiten, moet u de “set-top box” van het juiste kabel-TV-bedrijf op de TV aan te sluiten. Raadpleeg de handleiding van de kabel-TV voor verdere details.Als u “DVB-C” selecteert, zult u de methode “Full” of “Quick” selecteren om te scannen.U kunt ook de “Auto Scan”-modus selecteren. “DTV + ATV” of alleen “DTV” of alleen “ATV”. Opmerking Opmerking DU-15 LED-backlight TV Gebruiksaanwijzing Eerste instellingOSD-taal NederlandsModusinstelling ThuismodusLand NetherlandStartAutomatisch scannen DTV+ATVAntenne type AirKanaalBeeldAudio Klok Instelling Slot Automatisch scannenSignaal informatieSoftware Update(USB) Handmatige scanKanaal bewerkenCommon interfaceMENU Verplaatsen OK Eerste instellingOSD-taal NederlandsModusinstelling Thuismodus Land Nederland StartAutomatisch scannen DTV+ATVAntennenart KabelKabel Snel3). Druk op de “◄►”-toetsen om “Antenna Type” op “Air” (betekent DVB-T) in te stellen.

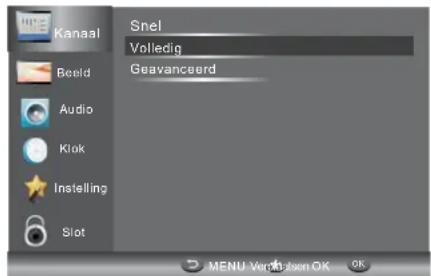

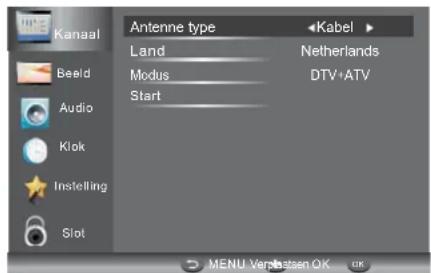

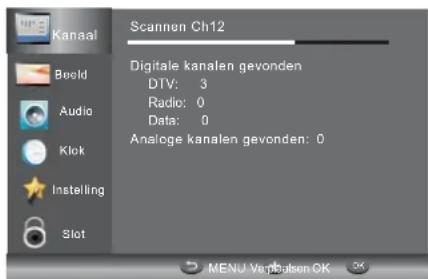

1.2 )Automatisch afstemmen (DVB-C)

1).Druk op de “MENU”-toets en druk vervolgens op de “▼

-toetsen om het “Channel”-menu te selecteren en druk vervolgens op de “OK”-toets. 2 Druk op de ▼▲ -toetsen om “Auto Tuning” te selecteren en druk vervolgens op de “OK”-toets.

3). Druk op de “▼”-toets en druk vervolgens op de “◄► ▼▲”-toetsen om het land te selecteren waarin u de TV wilt gebruiken. 4).Druk in de “Country”-modus op de “◄►”-toetsen om het land te selecteren waar u de TV wilt gebruiken. 5).Druk in het “Mode”-onderdeel op de “◄►”-toetsen om de afstemmodus te selecteren: ATV/DTV/DTV + ATV. Druk op de “▼ -toets om “Start” te selecteren en het afstemmen te starten. 6).Het afstemmen van de kanalen zal beginnen. Deze bewerking kan tot 6 minuten duren. De display zal de voortgang van het afstemmen en het aantal gevonden kanalen weergeven. 7).Als u het DTV-afstemmen wilt overslaan, druk op de “MENU”-toets om het afstemmen halverwege te onderbreken. Vervolgens gaat u rechtstreeks naar ATV- afstemmen. U kunt de bovenstaande stap herhalen als u ook het ATV-afstemmen wilt overslaan. Een installatieherinnering zal de volgende keer dat u de TV inschakelt verschijnen, als geen kanaal wordt gevonden. 8).Nadat het afstemmen voltooid is, zijn de kanalen in een vooraf ingestelde volgorde gerangschikt. Als u kanalen wilt overslaan, wijzig de vooraf ingestelde volgorde of hernoem kanalen, selecteer “Program Edit” onder het “Channel ”-menu.

4). Druk in het “Mode”-menu op de “◄►”-toetsen om “ATV/DTV/DTV + ATV” te selecteren. 5).Het afstemmen van de kanalen zal beginnen. Deze bewerking kan tot 6 minuten duren. De display zal de voortgang van het afstemmen en het aantal gevonden kanalen weergeven. Als u het DTV-afstemmen wilt overslaan, druk op de “MENU”-toets om het afstemmen halverwege te onderbreken. Vervolgens gaat u rechtstreeks naar ATV- afstemmen. U kunt de bovenstaande stap herhalen als u ook het ATV-afstemmen wilt overslaan. Een installatieherinnering zal de volgende keer dat u de TV inschakelt verschijnen, als geen kanaal wordt gevonden. 7).Nadat het afstemmen voltooid is, zijn de kanalen in een vooraf ingestelde volgorde gerangschikt. Als u kanalen wilt overslaan, wijzig de vooraf ingestelde volgorde of hernoem kanalen, selecteer “Program Edit” onder het “Channel ”- menu. 6). WERKING

LED-backlight TV Gebruiksaanwijzing DU-16 KanaalBeeldAudio Klok Instelling Slot MENU Verplaatsen OK Antenne type KabelLand NetherlandsModus DTV+ATVStartKanaalBeeldAudio Klok Instelling Slot MENU Verplaatsen OK

Snel VolledigGeavanceerdKanaalBeeldAudio Klok Instelling Slot MENU Verplaatsen OK Antenne type AirLand NetherlandModus DTV+ATVStartKanaalBeeldAudio Klok Instelling Slot MENU Verplaatsen OK Scannen Ch12Digitale kanalen gevonden DTV: 3 Radio: 0 Data: 0Analoge kanalen gevonden: 02. 1 )DTV handmatig afstemmen (DVB-T) Alle kanalen met inbegrip van ATV, DTV en Radio kunnen in één keer worden afgestemd, als het afstemtype DTV + ATV is. zenders zullen na het automatisch afstemmen verdwijnen. Na het automatisch afstemmen, zal het kanaal naar het eerste DTV-kanaal verspringen. Eerder opgeslagen 2). Druk op de “▼▲ -toetsen om “DTV Manual Tuning” te selecteren en druk vervolgens op de “OK”-toets. Als u “Air” in “Auto Scan” selecteert, opent u het handmatige scanmenu van DVB-T.

4). Druk op de “MENU”-toets om naar het hoofdmenu terug te keren. 5). Druk op de “EXIT”-toets om het menu te verlaten.

2. 2 ) DTV handmatig afstemmen (DVB-C)

1). Druk op de “MENU”-toets en druk vervolgens op de “▼▲ -toetsen om het "Channel"-menu te selecteren en druk vervolgens op de “OK”-toets.

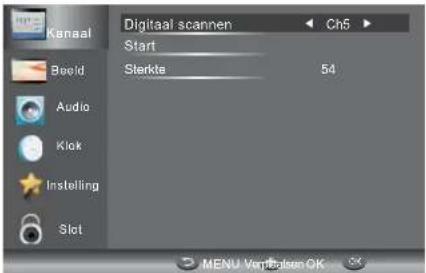

3). Het “DTV Manual Tuning”-scherm zal verschijnen. Druk op de “◄►”-toetsen om het gewenste UHF-kanaal te selecteren of druk op de “OK”-toets om vervolgens het kanaalnummer in te voeren. Selecteer “Start” om met het zoeken van dat kanaal te beginnen. Wanneer het signaal is afgestemd, zal het beeld en de signaalsterkte op het scherm worden weergegeven. 1). Druk op de “MENU”-toets en druk vervolgens op de “▼▲ -toetsen om het “Channel”-menu te selecteren en druk vervolgens op de “OK”-toets. Als u “Cable” in “Auto scan” selecteert, opent u het handmatige scanmenu van DVBC.

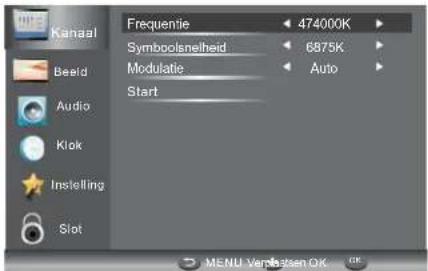

2).Het “CADTV Manual Tuning”-scherm zal verschijnen. Druk op de “◄►▼▲”-toetsen om “Frequency/Symbol (ks/s/QAM Type QAM” te selecteren en selecteer “Start” om het zoeken van dat kanaal te beginnen. Wanneer het signaal is afgestemd, zal het beeld en de signaalsterkte op het scherm worden weergegeven. 3).Druk op de “MENU”-toets om naar het hoofdmenu terug te keren. 4).Druk op de “EXIT”-toets om het menu te verlaten.

3) ATV handmatig afstemmen:

U kunt het geluidsysteem veranderen om naar analoge TV-kanalen te zoeken en fijn af te stellen, sla hierna de kanalen op die u geselecteerd hebt.

1. Druk op de rode toets van teletekst om de kanalen na

handmatige afstemming op te slaan.

2. Wanneer het nummer om op te slaan, hetzelfde is als

het huidige kanaal, indien u de rode knop indrukt, het op te slaan nummer zal het huidige kanaal overschrijven. 4). Programma bewerken: Druk op de “▼▲”-toetsen om “Program Edit” in het “Channel”-menu te selecteren. Druk vervolgens op de “OK”-toets om het submenu te openen. U moet vervolgens het programma selecteren dat u wilt bewerken. Opmerking Opmerking WERKING DU-17 LED-backlight TV Gebruiksaanwijzing KanaalBeeldAudio Klok Instelling Slot MENU Verplaatsen OK Digitaal scannen Ch5StartSterkte 54KanaalBeeldAudio Klok Instelling Slot MENU Verplaatsen OK Frequentie 474000KStartSymboolsnelheid 6875KModulatie AutoOpslaan op 1Systeem BGHuidig CH1ZoekenFrequency 44.25 MHzFijn afstemmen Opslaan ATV handmatig zenderzoeken12 abc

wxyz 5). Common Interface Dit menu kan informatie van de CI-kaart weergeven.Het tweede onderdeel van het menu is het “Picture”-menu. U kunt hier het beeldeffect, zoals contrast, helderheid, etc. instellen. Druk op de “▼▲”-toets om te verplaatsen, druk op de “OK”-toets om in te stellen.

1).Er kan uit vier kleurtemperatuurmodi worden geselecteerd: “Standard”, “Warm”, “Cool” en “User”. 2).Het scherm is alleen in de PC-modus beschikbaar, waar de horizontale positie, verticale positie, grootte en fase kan worden ingesteld. 3.AUDIO MENU Het derde onderdeel van het menu is het “Audio”-menu.Hier kunt u het geluidseffect zoals hoge en lage tonen en balans enz. regelen.Druk op de “▼▲ -toetsen om te verplaatsen, druk op de “OK”-toets om in te stellen. Verwijderen: Druk op de rode toets om het kanaal die u hebt gemarkeerd te verwijderen.OVERSLAAN: Druk op de gele toets om de “Skip”-functie te selecteren en een “SKIP”-pictogram zal naast het programma worden weergegeven en het zal bij het veranderen van het kanaal worden overgeslagen. VERPLAATSEN: Druk op de groene toets om het geselecteerde kanaal te markeren dat u wilt verplaatsen. Een pictogram zal voor het kanaalnummer worden weergegeven. Druk vervolgens op de “▼▲”-toetsen om naar een nieuwe positie te verplaatsen en druk op de groene toets om te bevestigen. Hernoemen: (Alleen voor ATV ) Druk op de blauwe toets om het kanaal te hernoemen. Druk herhaaldelijk op een cijfertoets om door de tekens te rouleren om een nieuwe naam in te voeren en druk op de “OK”-toets om te bevestigen (de cijfertoetsen zijn als in de volgende tabel).FAV: Druk op de “FAV”-toets (in plaats van de gekleurde toets) om het favoriete kanaal in te stellen. (Als u de lijst met favoriete kanalen wilt bekijken, moet u het “Program Edit”-menu afsluiten en vervolgens op de “FAV”-toets drukken.) 6). Signaal informatie (alleen voor DTV) Druk op de “▼▲ -toetsen om “Signal Information” in het “Channel”-menu te selecteren. Druk vervolgens op de “OK”-toets om de bijbehorende informatie van het huidige kanaal weer te geven.

7). Software-update (USB) Druk op de “▼▲”-toetsen om “Software Update (USB)” in het “Channel”-menu te selecteren. Druk vervolgens op de “OK”-toets om de software via een USB-poort bij te werken. Volg de upgrade-instructies van de software. 1. Auto volume: alleen beschikbaar wanneer het volume van het ingangssignaal te hoog of vervormd is.2. Alleen Audio: aanzetten om het scherm uit te schakelen en alleen te luisteren naar het toestel.

Opmerking Wij raden u aan om de fabriekinstellingen te herstellen (zie “Restore Factory Default ”in het “Setup”-menu) om ervoor te zorgen dat de upgrade van het apparaat slaagt.Opmerking Opmerking WERKING

LED-backlight TV Gebruiksaanwijzing DU-18001 The HITS 003 UKTV Br’tldeas 004 f th 005 Ideal World 006 Colourbars100 001 Kiss 002 Smash Hits! 003 Kerrang! 002 TMF VerwijderenProgramma bewerken DTV DTV DTV DTV DTV DTV RadioRadioRadioVerplaatsenOverslaanRernoemen Favoriet FAV Kanaal Beeld Audio Klok Instelling Slot MENU Verplaatsen OK

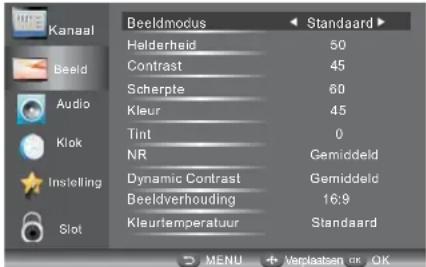

Beeldmodus Standaard Gemiddeld Beeldverhouding 16:9 Kleurtemperatuur Standaard Helderheid 50 Contrast 45 Scherpte 60 Kleur 45 Tint 0 NR Gemiddeld Dynamic Contrast Kanaal Beeld Audio Klok Instelling Slot MENU Verplaatsen OK

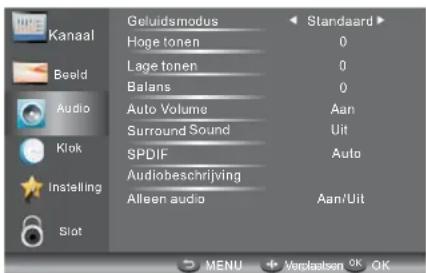

Auto Volume Aan Surround Sound Uit SPDIF Auto Audiobeschrijving Standaard Alleen audio Aan/Uit5.SETUP MENU Het vijfde onderdeel van het menu is het “Setup”-menu. U kunt de menutaal, gesproken taal, ondertitelingstaal enz. instellen.Automatische stand-by (4 uur)1.Als na 4 uur na het inschakelen geen wijzigingen aan de TV werden aangebracht, bijvoorbeeld geen kanaal of volume veranderd, zal de TV het automatische uitschakelproces starten.En een pop-up-venster zal op het scherm verschijnen.Na 150 seconden schakelt de TV automatisch naar de stand-by. Druk op een willekeurige toets op de afstandsbediening om het automatisch uitschakelen te annuleren. 6.VERGRENDELINGSMENU Het zesde onderdeel van het menu is het “Lock”-menu. U kunt het systeem vergrendelen, wachtwoord instellen, programma blokkeren en ouderlijk toezicht instellen. Zodra u het vergrendelingsysteem inschakelt kunt u geen zenders zoeken of programma's wijzigen. Het herstellen van de fabrieksinstellingen zal alle programma's en wachtwoorden verwijderen. Het standaard wachtwoord is 0000. Als u het wachtwoord vergeet, kunt u het superwachtwoord gebruiken: 9443. Blokkeer programma: Druk op de “▼▲” -toetsen om het programma te kiezen, druk op groene toets voor teletekst om het programma te blokkeren. Als u het programma wilt deblokkeren, open het hoofdmenu, voer het wachtwoord in en druk weer op de groene toets. Ouderlijk toezicht: Druk op de “◄►”-toetsen om de rating te kiezen. Timeshift Record Time: Om de maximale verschoven opnametijd in te stellen.Auto Standby (4hr): Om het apparaat na 4 uur werking in stand-by te zetten.Mode Setting: Om de “Home Mode” of “Shop Mode” in te stellen.HDMI CEC Control: Om de CEC-functie op “ON” of “OFF” in te stellen. OSD Time: Druk op de “◄►”-toetsen om de weergavetijd van het menu te selecteren.Restore Factory DefaultDruk op de “▼▲ -toetsen om “Restore Factory Default” te selecteren en druk op de “OK”-toets om de eerste instellingen te openen. Zodra bevestigd, worden alle instellingen gewist. Dit moet worden gebruikt als u problemen met uw TV ondervindt. 2. Om het automatisch uitschakelen te annuleren: Selecteer “Auto standby (4hr)” in het “Setup”-menu, het TV-scherm keert naar het “Setup”-menu terug en de optie “Auto standby (4hr)” zal het volgende tonen:Auto standby (4hr) OFFHet vierde onderdeel van het menu is het “Clock”-menu. U kunt de klok, in-/uitschakeltijd, slaaptijd enz. instellen. Druk op de “▼▲”-toetsen om te verplaatsen, druk op de “OK”-toets om in te stellen.Om na 4 uur naar automatisch uitschakelen terug te keren, herhaal het bovenstaande maar gebruik de linker pijltoets om “YES” te selecteren.In het “PVR File System”-menu kunt u een USB-schijf voor PVR instellen.Automatische slaapstandAls er na 15 minuten geen ingangssignaal is, wordt de TV naar “Auto Sleep” geschakeld, wanneer de “Auto Sleep”-functie op “ON' is ingesteld. De kloktijd wordt automatisch ingesteld wanneer de TV in staat is om DTV te ontvangen. Opmerking WERKING DU-19 LED-backlight TV Gebruiksaanwijzing KanaalBeeldAudio Klok Instelling Slot MENU Verplaatsen OK

Sleep Timer Datum 2010/04/30 Tijd aan Auto Sleep Tijdzone Uit Tijd uit Aan KanaalBeeldAudio Klok Instelling Slot MENU Verplaatsen OK

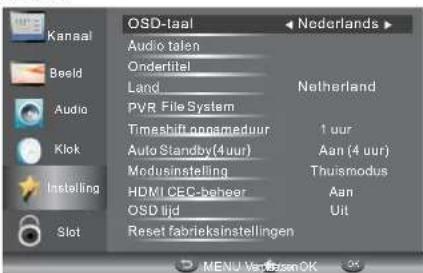

OSD-taal Nederlands Audio talen Netherland HDMI CEC-beheer Aan Uit Ondertitel Land PVR File System Timeshift opnameduur 1 uur Auto Standby(4uur) Aan (4 uur) Modusinstelling Thuismodus OSD tijd Reset fabrieksinstellingen PVR instellingen Naar links Naar rechts Exit Selecteer

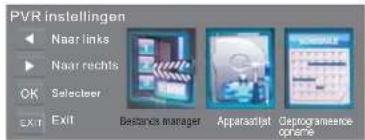

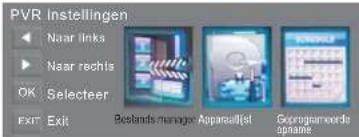

EXIT Bestands manager Apparaatlijst Geprogrameerde opname KanaalBeeldAudio Klok Instelling Slot MENU Verplaatsen OK

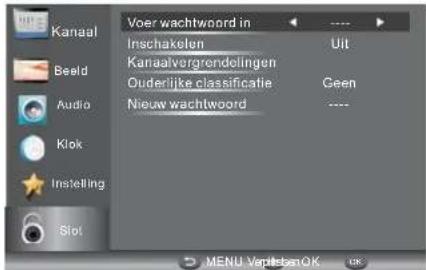

Voer wachtwoord in ---- Inschakelen Uit Nieuw wachtwoord ---- Kanaalvergrendelingen Ouderlijke classificatie GeenProgramma gidsRecordInformatieHerinnering 001 Nine Digital01:00-02: NINE MORNING NEWS -03:00 HE ELLEN DEGENERES S... - HE VIEW

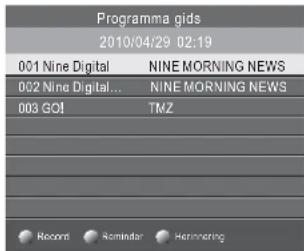

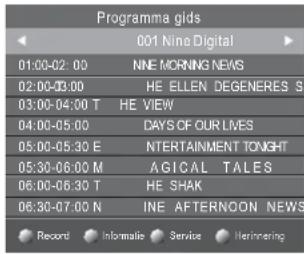

NTERTAINMENT TONIGHT AGICAL TALES HE SHAK INE AFTERNOON NEWS 02:00 T03:00 04:00 T04:00-05:0005:00-05:30 E05:30-06:00 M06:00-06:30 T06:30-07:00 NOm te zien wat er na het huidige programma gaat worden uitgezonden, druk op de gele toets (schema). Druk er (Service) opnieuw op om terug te keren. Om een ander kanaal te bekijken, gebruik de “▼▲”-toetsen om de zender te markeren en druk vervolgens op de “◄►”-toetsen. Druk op de “EPG”- of “EXIT”-toets om het “EPG”-menu te verlaten. Raadpleeg de onderzijde van het EPG-scherm voor fundamentele toetsfuncties van de afstandsbediening. OpnemenDruk in de EPG-modus op de rode toets op de afstandsbediening om een programma te selecteren die moet worden opgenomen. Vervolgens opent u het geplande opnamemenu voor de opname-instellingen. (Raadpleeg het hoofdstuk van het PVR-bestandssysteem.)Zorg ervoor of dat een compatibele harde schijf of USB-apparaat op de USB-poort is aangesloten voor het plannen van opnamen. Als uw opslagapparaat niet compatibel is, wordt u gevraagd om het te formatteren. Druk op de “INDEX”-toets om de apparatenlijst in het “PVR Setting”-menu te openen om uw apparaat te formatteren.Bij het formatteren van het USB-apparaat worden alle bestanden verwijderd die op het USB-apparaat zijn opgeslagen.Als u een getimede opname hebt ingesteld, zal uw TV automatisch op het tijdstip inschakelen dat is ingesteld om het programma op te nemen en zal automatisch uitschakelen nadat de opname voltooid is. Tijdens een getimede opname zijn het beeld en het geluid echter uitgeschakeld (er zal geen weergave zijn), maar het apparaat zal toch ingeschakeld zijn. U kunt op de “STANDBY”-toets drukken om het beeld en het geluid weer in te schakelen.U kunt op de rode toets drukken om de lijst met geplande programma's weer te geven. U kunt ook de programma's verwijderen die u hebt gepland. INFO (groene toets)Druk in het “EPG”-menu op de groene toets om meer informatie over het huidige programma weer te geven. 8.PVR-bestandssysteem (alleen voor DTV) Druk op de “▼▲”-toetsen om het PVR-bestandssysteem te selecteren en druk vervolgens op de “OK”-toets om het submenu te openen en gebruik vervolgens de “◄►”-toetsen om door de opties te bladeren.Het “EPG”-menu (elektronische programmagids) verstrekt u gedetailleerde programma-informatie van de omroep. Druk op de “EPG”-toets en een pop-up menu zal worden weergegeven met de programma-informatie over het kanaal dat u momenteel bekijkt. U zult tot zeven dagen programma-informatie kunnen zien. Om de volgende dag of verder te bekijken gebruik de “▼▲”-toetsen om de datum te markeren of druk op de “◄►”-toetsen om door de beschikbare datums te bladeren.WAARSCHUWING Opmerking Opmerking Herinnering (blauwe toets)Druk in het “EPG”-menu op de blauwe toets om een programmaherinnering in te stellen. Het onderstaande “Reminder”-menu wordt weergegeven en u kunt de “◄►”-toetsen gebruiken om de details van de programmaherinnering in te stellen. U zult de herinnering kunnen instellen om eenmaal, dagelijks of wekelijks te verschijnen.

Geprogrameerde plijstServiceScheduled Record: U kunt de lijst van geplande opnames hier instellen. En u kunt ook de geplande opnames, die u hebt ingesteld, verwijderen. Open het submenu om de opnamefrequentie op “Once”, “Daily”, “Weekly”, “Weekday” of “Off” in te stellen. Bij het afspelen van de DTV-bron, kies het kanaal en klik op “record” het record frame zal verschijnen. Klik nogmaals op “opnemen” (record) en het opneemvenster zal verdwijnen, het “REC”-pictogram bevindt zich nog steeds links bovenaan. Het zal verdwijnen zodra u op “stop” klikt. Het programma opnemen: De opname afspelen: Om het menu te verbergen of weer te geven, druk opnieuw op de “REC”-toets.Om met opnemen te stoppen, druk op de “STOP”-toets of verplaats de cursor om de “Stop”-optie te selecteren wanneer het bovenstaande menu wordt weergegeven en volg de aanwijzing die in beeld verschijnt. U kunt ook het “Media Player”-menu openen om uw opgenomen programma's via de “Movie”-modus te bekijken. DTV-opname Om het programma op te nemen dat u momenteel bekijkt, druk op die de “REC”-toets en een rode “REC”-pictogram zal op het scherm verschijnen. De duur/lengte van de opname en de resterende tijd van de opnameduur zal in het menu hieronder worden weergegeven. Device List: Dit submenu zal de USB-apparaten weergeven die op het TV-toestel zijn aangesloten. U kunt het apparaat selecteren en vervolgens op de rode toets drukken om het USB-apparaat te formatteren. File Manager: U kunt alle opgenomen programma's hier bekijken. Het programma dat naar de “USB” is opgenomen, zal in de map “USB record” op het apparaat worden opgeslagen. U kunt het in het “PVR Setting”-menu en in het “File Manager”-submenu afspelen. 1.De USB-opslaggrootte kan tussen 128 MB en 500 GB in grootte zijn, maar voor praktisch gebruik is 2 GB tot 500 GB aanbevolen. 2.De video kan korrelig worden als de bitsnelheid van de video te laag is. Dit kan door het aansluiten van een USB-verlengkabel worden veroorzaakt in plaats van de USB direct op de TV aan te sluiten. 3.Niet alle USB-apparaten zijn compatibel. Hieronder is een lijst van aanbevolen USB-stations. Modellen die niet opgenomen zijn kunnen werken, maar dit is niet gegarandeerd. De lijst met ondersteunde USB-apparaten is dezelfde als die van de tijdverschuivingsfunctie, raadpleeg de volgende pagina's voor details. WERKING DU-21 LED-backlight TV Gebruiksaanwijzing PVR instellingenNaar linksNaar rechtsSelecteer Exit

EXIT Bestands manager ApparaatlijstGeprogrameerde opnameApparaatlijstApparaat Beschikbare ruimteOpslag systeem sda1 192 MB FAT32 FunctieHot key Formaat Naar boven Naar onderen Selecteer Teruggaan Exit EXIT

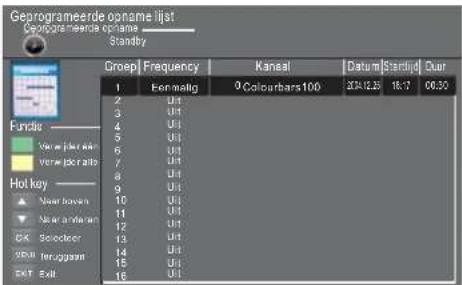

EXIT MENU Geprogrameerde opname lijst FunctieGroepFrequencyKanaal

Colourbars100 Duur DatumStarttijd

:30 Eenmalig Uit Uit Uit Uit Uit Uit Uit Uit Uit Uit Uit Uit Uit Uit Uit Geprogrameerde opname

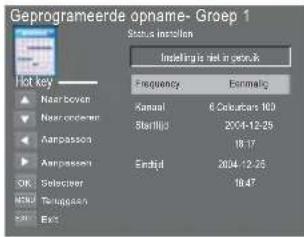

EXIT MENU Verwijder één Verwijder alle Aanpassen Aanpassen Geprogrameerde opname- Groep 1

Status instellenInstelling is niet in gebruikFrequency EenmaligKanaal 6 Colourbars 100Starttijd 2004-12-25 18:17Eindtijd 2004-12-25 18:47Hot key Naar boven Naar onderen Selecteer Teruggaan Exit EXIT

EXIT MENU Opnemen Opname tijd : 00 : 00 : 40Beschikbare tijd : 25 Minute Bestands manager Hot Key Naar boven Naar onderen Selecteer Teruggaan Exit Hot

EXIT MENU Geprogrameerde opname

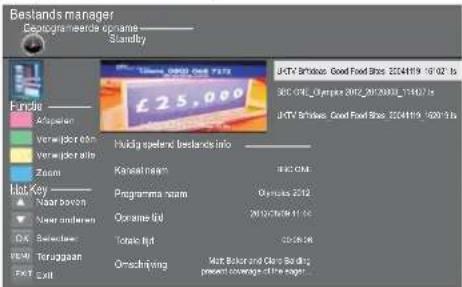

Standby Afspelen Zoom EXIT Verwijder één Verwijder alle

Functie Huidig spelend bestands info Kanaal naam Programma naam Opname tijd Totale tijd Omschrijving BBC ONE Olympics 2012 2012/08/09 11:44 00:08:06 Matt Baker and Clare Balding present coverage of the eager... UKTV Br’tldeas_Good Food Bites_20041119_161021.ts BBC ONE_Olympics 2012_20120808_114427.ts UKTV Br’tldeas_Good Food Bites_20041119_162019.ts9.Tijdsverschuiving Druk op de “II”-toets om het programma dat u bekijkt te pauzeren en de tijdverschuivingsfunctie te activeren. Het onderstaande menu wordt getoond. Dit menu zal na enkele seconden automatisch verdwijnen.Druk op de “▶”-toets om het afspelen te hervatten en een wit afspeelpictogram verschijnt aan de rechterkant van het scherm, wat aangeeft dat de tijdverschuivingsfuntie wordt uitgevoerd.Om het menu te annuleren of weer te geven, druk op “MENU”-toets. Om de tijdverschuivingsfuntie te stoppen, druk op de “STOP”-toets of verplaats de cursor om de “Stop”-optie te selecteren wanneer het menu wordt weergegeven en volg de aanwijzing die in beeld verschijnt. Zorg ervoor dat het opslagapparaat dat voor het opnemen wordt gebruikt, op de USB-poort op de achterkant van het apparaat is aangesloten en compatibel voor opname is. Als uw opslagapparaat niet compatibel is, wordt u gevraagd om het te formatteren. Druk op de “INDEX”-toets om het “PVR Setting”-menu te openen en selecteer de apparatenlijst om uw apparaat te formatteren. Alle functies (Afspelen, Snel achteruit, Snel vooruit, Vorige, Volgende, Pauzeren en Stoppen) in het menu kunnen alleen worden uitgevoerd wanneer het menu ingeschakeld is. Wanneer het kanaal CI+ gebruikt wordt, zal er geen tijdverschuivingsfunctie zijn.Tijdsverschuiving afspelen De Haier TV neemt het programma naar de USB-stick op in “*.ts”-formaat “Time Shift”. Als een andere TV, PC, Laptop, DVD, of ander apparaat of randapparaat het “*.ts”-bestand (tijdverschuiving) niet ondersteunt of herkent dan zal het niet afspelen. “ts” is de indeling die wordt gebruikt voor het uitzenden van high-definition TV. U kunt “ts”-bestanden op een computer of laptop met de juiste software afspelen. Raadpleeg het Internet of een IT-leverancier voor meer informatie over de meest geschikte software.Voorzichtig: Haier neemt geen enkele verantwoordelijkheid voor software gedownload door een klant of leverancier en kan virussen bevatten of kan als gevolg van het installeren van de software, storing veroorzaken. De klant gebruikt het op eigen risico.Lijst van belangrijke bestandstypen die vanaf een USB-apparaat afspelen Zorg ervoor dat het opslagapparaat dat wordt gebruikt om op te nemen op de USB-poort op de achterkant van het apparaat is aangesloten en compatibel voor opname is. Als uw opslagapparaat niet compatibel is, wordt u gevraagd om het te formatteren. Druk op de “INDEX”-toets om het “PVR Setting”-menu te openen en selecteer de apparatenlijst om uw apparaat te formatteren. Tijdens het opnemen zult u alleen het programma kunnen bekijken dat u aan het opnemen bent, omdat dit een enkele tunereenheid is. Alle functies (Afspelen, Snel achteruit, Snel vooruit, Vorige, Volgende, Pauzeren en Stoppen) in het menu kunnen alleen worden uitgevoerd wanneer het menu ingeschakeld is. U kunt direct op de toets drukken of de cursor verplaatsen om de optie te selecteren wanneer het menu is ingeschakeld om de functie uit te voeren. Tijdens het opnemen zijn alleen de afspeel- en stopfuncties beschikbaar. De andere functies in het menu zullen alleen beschikbaar zijn wanneer het opgenomen bestand wordt afgespeeld. Wanneer het kanaal CI+ gebruikt wordt, zal er geen opnamefunctie zijn. Opmerking Opmerking Foto Audio Video Tekst ”.jpg”-bestanden ”.mp3”-bestanden ”.MPEG2”-bestanden ”.txt”-bestanden WERKING LED-backlight TV Gebruiksaanwijzing DU-22

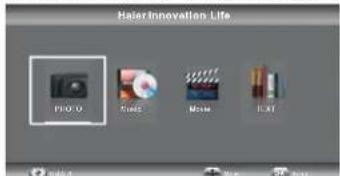

00:00:00 Beschikbare tijd 00:00:05AfspelenPauzeFBStoppen FF00:00:00/04:13:20Druk op de “SOURCE”-toets en selecteer “USB” in de bronlijst, druk vervolgens op de “OK”-toets om het USB-menu te openen. 10.USB-speler Zorg ervoor dat het USB-apparaat op de USB-poort is aangesloten. Er zijn vier type mediaonderdelen die geselecteerd kunnen worden zoals foto's, muziek, film en tekst. Selecteer het type mediaonderdeel door op de “◄►”-toetsen te drukken, druk op de “OK”-toets om het selectiemenu van de disk te openen. Druk op de “▼▲ -toetsen om de juiste disk en de map te selecteren, druk op “OK”-toets om de lijst van mediabestanden te openen. Druk op de rode toets om naar het selectiemenu van het mediatype terug te keren.

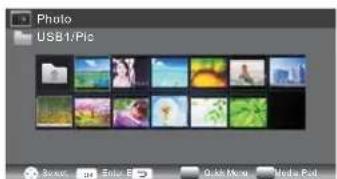

Selecteer het mediabestand door op de “◄►”- of “▼▲”-toetsen te drukken, vervolgens zal het voorbeeldvenster verschijnen. Druk op de “►”-toets om het mediabestand op een volledig scherm af te spelen. Wanneer het filmbestand wordt afgespeeld, druk op de “▼”-toets om de knoppenbalk weer te geven. Basisfunctie Wanneer foto's worden weergegeven, druk op de “▼ -toets op de afstandsbediening om een helpbalk onder het scherm weer te geven.

Druk op de “PLAY/PAUSE”-toets op de afstandsbediening om af te spelen of te pauzeren. Druk op de “LINKS”-toets op de afstandsbediening om de vorige foto in te lezen. Druk op de “RECHTS”-toets op de afstandsbediening om de volgende foto in te lezen. Druk op de “LINKS/RECHTS”-toets op de afstandsbediening om deze functie te selecteren, druk vervolgens op de “OK”-toets om het afspelen te stoppen en naar het vorige menu terug te keren. Druk op de “OK”-toets om één of alle diavoorstellingen weer te geven Druk op de blauwe toets om het snelmenu te openen om de intervaltijd aan te passen. Herhaal, diavoorstellingeffect en achtergrondmuziek (u kunt eerst muziek afspelen).Afspelen/Pauze Vorige Volgende Stoppen Herhalen Snelmenu FOTO WERKINGDU-23 LED-backlight TV Gebruiksaanwijzing PHOTO Music TEXTMovie Haier Innovation Life Usb2.0 Move Select

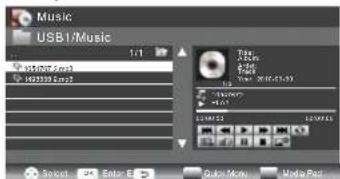

Enter Exit Quick Menu Media PadMUZIEK Wanneer muziek wordt afgespeeld, druk op de “►”-toets om de werkbalk te selecteren. Basisfunctie Andere functies zijn vergelijkbaar met de “FOTO”. Raadpleeg de “FOTO”-opties. De bedieningen zijn vergelijkbaar met de “FOTO”. Raadpleeg de “FOTO”-opties. Basisfunctie FILM TEKST Druk op de “ ▼▲ -toetsen om de vorige/volgende pagina te selecteren. Gebruik de cijfertoetsen om naar de gewenste pagina te springen.

Snel achteruit: Druk op de “LINKS/RECHTS”-toets op de afstandsbediening om deze functie te selecteren, druk vervolgens op de “OK”-toets om snel achteruit te spoelen. Druk op “PLAY”-toets om normaal af te spelen. Snel vooruit: Druk op de “LINKS/RECHTS”-toets op de afstandsbediening om deze functie te selecteren, druk vervolgens op de “OK”-toets om snel vooruit te spoelen. Druk op “PLAY”-toets om normaal af te spelen. Achtergrond muziek: Druk op de “LINKS/RECHTS”-toets op de afstandsbediening om deze functie te selecteren, druk vervolgens op de “OK”-toets om in/uit te schakelen. Stel A in: Druk op de “LINKS/RECHTS”-toets op de afstandsbediening om deze functie te selecteren, druk op de “OK”-toets om A en B in te stellen. De film zal tussen de tijdspunten A naar B blijven herhalen. Inzoomen: Druk op de “LINKS/RECHTS”-toets op de afstandsbediening om deze functie te selecteren, druk vervolgens op de “OK”-toets om het beeld uit te vergroten. (als het document groter dan 1920 x 1080 is, wordt deze functie niet ondersteund) Uitzoomen: Druk op de “LINKS/RECHTS”-toets op de afstandsbediening om deze functie te selecteren, druk vervolgens op de “OK”-toets om het beeld te verkleinen. (Deze functie ondersteunt niet meer dan 1920 x 1080 HD-video.) De tijd selecteren: Druk op de “LINKS/RECHTS”-toets op de afstandsbediening om deze functie te selecteren, druk vervolgens op de “OK”-toets om de afspeeltijd te selecteren. WERKING

LED-backlight TV Gebruiksaanwijzing DU-24Beeld Audio Sneeuw Ruis Antennepositie, richting of aansluiting Inspecteer of: Interferentie Lawaai Elektronische apparatuur/auto's/ motorfietsen/tl-verlichting Normaal beeld Dempen (mute) Volume (controleer of “gedempt” (mute) geactiveerd is of dat de aansluitingen van het audiosysteem correct zijn) Geen beeld Netsnoer zit niet in stopcontact. Aan/uit-schakelaar staat niet aan. Contrast en helderheid/volume- instellingen zijn geopend. Druk vanuit de standby-toets op de afstandsbediening om dit te controleren Geen kleur Normale audio Kleurbeheer Steeds verlies van beeld Normale audio of zwak Kanaal opnieuw instellen Geen kleur Geluid tv-systeem Normale audio Antennepositie, richting of aansluiting Probleemsymtoom Wazig Normale audio Aspect wijzigen om te zoomenEr is een zwarte balk aan boven- en onderkant 05 Probleemoplossing Dempen (mute) Oplossen van problemen DU-25 LED-backlight TV GebruiksaanwijzingMijn TV geeft niet het beeld op mijn laptop/PC weer wanneer aangesloten. Bij de meeste PC's en laptops wanneer aangesloten met een VGA-stekker (de blauwe 15-pins plug op uw PC of laptop), moet u sommige toetsen op uw toetsenbord indrukken om een beeld op een TV of andere externe display te krijgen. Dit is meestal de F7 (Dell) of F4 (HP/Samsung) of F5 (Toshiba). Op laptops moet u tegelijk op de "Fn"-toets en de "F"-toets drukken. Ik heb mijn PC/Laptop op de TV aangesloten en krijg beeld, maar geen geluid. Waarom? De VGA-kabel transporteert alleen de video- of beeldinformatie. U moet een aparte kabel naar de hoofdtelefoonaansluiting (3,5 mm bus) op uw PC/Laptop (3,5 mm bus) naar de 3,5 mm aansluiting (PC Audio IN) aansluiten. U zult "PC" moeten selecteren met de “SOURCE”-toets op de afstandsbediening. U kunt ook met een HDMI-kabel verbinding met uw PC/Laptop maken als uw PC/Laptop een HDMI-connector heeft. HDMI is zowel audio als video. Het beeld past niet automatisch het formaat aan wanneer het kanaal wordt gewijzigd. Controleer of de oogte-breedteverhouding van het TV-beeld op alle ingangen “ATV”, “DTV”, “SCART”, “HDMI 1, 2” enz. op 'Auto' is ingesteld.Om de hoogte-breedteverhouding in te stellen, (Auto, 4:3 of 16:9). Druk op “SOURCE”-toets om bij “ATV” te starten en herhaal de volgorde hieronder voor alle ingangsbronnen “ATV”, “DTV”, “SCART”, “HDMI 1 en 2” omdat elke bron afzonderlijk wordt gecontroleerd.Druk op de “Menu”-toets van de TVDruk op de pijl naar rechts om het submenu van het beeld te openenDruk op de omlaagpijl om hoogte-breedteverhouding te selecterenSelecteer “Auto”Druk op “Exit”Herhaal dit voor alle ingangsbronnen. Ik heb net een DVD-speler of een ander apparaat op mijn TV aangesloten en het werkt niet. Dit is op alle apparatuur op de TV aangesloten van toepassing Schakel beide TV & DVD-speler uit (trek de stekker uit het stopcontact, geen stand-by). Schakel eventuele apparatuur uit die op de SCART-aansluiting is aangesloten. Verwijder de SCART-stekker uit de TV. Sluit de TV op het stopcontact aan en schakel in Sluit de DVD-speler op het stopcontact aan en schakel in Selecteer HDMI uit het bronmenu Druk op afspelen op DVD-speler en controleer of de film goed afspeelt OPMERKING: De SCART-aansluiting heeft voorrang op HDMI en het is belangrijk dat de apparatuur op de SCART-aansluiting van de TV aangesloten, is uitgeschakeld (niet in stand-by). Volg deze informatie. Als het advies klopt en de DVD-speler werkt, dan is de TV in orde, het is gewoon een beetje in de war. Waarschijnlijk zijn HDMI-stekkers verwijderd en opnieuw aangesloten terwijl de TV was ingeschakeld. Verwijder of sluit nooit HDMI-kabels of andere digitale apparatuur aan terwijl de apparatuur is ingeschakeld. Schakel altijd alle apparatuur uit wanneer digitale apparatuur ontkoppelt of aangesloten wordt. Problemen oplossen Oplossen van problemen LED-backlight TV Gebruiksaanwijzing DU-26 DUOplossen van problemen DU-27 LED-backlight TV Gebruiksaanwijzing Het beeld breekt in pixels op Typische voorbeelden van ontvangstproblemen zijn het opbreken van beelden (pixilation), het bevriezen van het beeld, soms zijn er klikkende of piepende geluiden te horen of het geluid valt weg of er is helemaal GEEN ontvangst. Uw beeld kan in pixels opbreken doordat het digitale video-signaal wegvalt. Het wegvallen van het signaal kan optreden door problemen met zwakke signalen (zie TV-antennes) of door een zwak kabelsignaal als u via de kabel bent aangesloten. Als het probleem door zwakke signalen ontstaat, gebruik een versterker om het signaal te versterken. Een kabel-technicus kan u bij het installeren van een inline-versterker of een voorversterker helpen. Dit zal uw signaalsterkte versterken en het probleem met de pixels verhelpen. Als u uw TV-signaal via de satelliet ontvangt, controleer of uw schotel niet door sterke winden is verplaatst, of dat het signaal niet door bomen wordt geblokkeerd. Bomen kunnen een probleem zijn omdat het TV-signaal kan veranderen, afhankelijk of een boom tussen de satellietschotel en satelliet al dan niet volledig in het blad staat. Ontbrekende kanalen Het kan zijn dat u constateert dat er kanalen ontbreken, of u ontvangt kanalen van de verkeerde regio. Soms werken de interactieve diensten (rode toets) niet. Dit wordt meestal door een zwak signaal veroorzaakt, zie TV- antennes TV-antennes Digitale terrestrische televisie (Freeview) komt via een antenne op uw TV, de oude antenne die goed was voor analoge TV, kan mogelijk niet goed voor digitale ontvangst werken en moet mogelijk opgewaardeerd worden. Als u niet alle digitale kanalen op DTV (Freeview) ontvangt, bijvoorbeeld u ontvangt BBC1, BBC2, Channel 4, maar geen ITV of Channel 5, is dit meestal omdat uw antenne een smal bandtype is, en moet naar een breed bandtype worden veranderd. Defecte snoeren en kabels Controleer uw TV. Zijn de snoeren aan de achterzijde - naar het stopcontact, de antenne, de set-top box, de video- of DVD-speler of recorder - goed aangesloten? SCART-kabels staan er bekend om met de tijd los te raken en kunnen tot problemen met audio en video (beeld) resulteren. De audio links of rechts of beiden ontbreekt en de kleuren zijn slecht of zien er modderig uit. Duw die de SCART-stekkers stevig in, dit moet het probleem oplossen. HDMI-stekkers moeten stevig in worden geduwd; het zijn alleen de laatste millimeter die contact maken. Het zwarte plastic gedeelte van de HDMI-stekker moet meestal erg dicht tegen het lichaam van de TV of het onderdeel zijn of raken. Wanneer HDMI-kabels worden aangesloten kunt u problemen ervaren als de HDMI-kabels worden aangesloten terwijl de TV of het andere component is ingeschakeld. Schakel altijd de TV en het component uit dat u wilt aansluiten. Als u de stekkers en stopcontacten hebt gecontroleerd, schakel de TV en wat u op de TV hebt aangesloten uit en schakel ze vervolgens opnieuw in. Ik heb mijn PC op de TV aangesloten. Er is geen geluid. Als u uw PC of Laptop met een VGA-kabel (15-pins Sub-D) op de TV aansluit, dan is er geen geluid. U moet een aparte audiokabel vanaf uw PC of laptop op de TV aansluiten. Onnatuurlijke kleuren en huidtinten Onnatuurlijke huidtinten en andere kleuren kunnen een ander probleem betekenen, zelfs bij een nieuwe HDTV. Dit is te wijten aan de beeldinstellingen van de TV, die voor een showroomomgeving geoptimaliseerd zijn. Los dit op door de beeldmodus in het beeldmenu naar natuurlijk te veranderen. Voor meer precisie, probeer de opties voor kleur, contrast en helderheid in het beeldmenu handmatig in te stellen. Witte contouren Witte contouren rond objecten en mensen verschijnen in het algemeen als de scherpte van de TV op erg hoog is ingesteld of als uw TV-toestel gebruik maakt van een bepaalde verwerkingstechnologie voor randverscherping. Ga naar het beeldmenu en pas de scherpte aan tot de witte contouren verdwijnen. Als randverscherping is ingeschakeld, probeert het met behulp van het servicemenu uit te schakelen. Schokkerige video Soms kan de video schokkerig worden. Wanneer dit gebeurt, moet u controleren of het signaal sterk genoeg is. Als het signaal sterk is, ligt het probleem bij de kabelexploitant. Als de signaalsterkte zwak is, probeer de sterkte van het signaal met een versterker te versterken. Het beeld vult niet het scherm Als u PC's of laptops op de TV aansluit, kan het beeld mogelijk het scherm niet vullen. Controleer de weergave- instellingen op uw PC of laptop (Windows > Start> Configuratiescherm > Vormgeving en persoonlijke voorkeur > Weergave-instellingen) en kies de beste resolutie. Selecteer op uw TV: TV-Menu > Beeld > Instellingen en probeer vervolgens “AUTO”, “ZOOM1” of “ZOOM2” voor de beste weergave. USB-aansluiting De USB-aansluiting zal met *.jpg (foto) en *.mp3 (muziek) bestanden werken. Onthoud dat de TV geen Apple iPhone of iPod’s herkent die op de USB-connector op de TV zijn aangesloten. De TV kan andere bestanden afspelen, maar als gevolg van de vele verschillende bestandsformaten, is er geen garantie of deze andere bestandsindelingen zullen werken. Problemen oplossen digitale TV - Problemen en mogelijke oplossingenSpecificatie *De onderdelenspecificaties van deze TV-set hier voorzien, zijn alleen ter referentie. Verschillen kunnen zich voordoen omdat de technologie van het product wordt bijgewerkt. Ontwerp en specificaties zijn onderhevig aan verandering zonder kennisgeving. Beschrijving SCART-uitgang 1.Wanneer de huidige bron ATV/AV/SCART is, dan is het SCART-uitgangssignaal ATV. 2.Wanneer de huidige bron DTV is, dan zal er geen SCART-uitgangssignaal zijn. 3.Een andere bron heeft geen SCART-uitgangssignaal. Beeldkwaliteit van de TV:NICAM stereo geluidsysteem. 2 x 8 watt RMS uitgangsvermogen.Digitaal interactief.Digitale tekst.Digitale video broadcasting (DVB) ondertitels beschikbaar.Automatisch configuratie.Automatisch scannen naar nieuwe kanalen.Huidige en volgende programmagids.7-daagse elektronische programmagids (EPG).Top-up TV compatibel.CI-sleuf.Audiobeschrijving compatibel.<0.30WDTV-Tuner-decoderDVB-T, DVB-C16/32/64/128/256 QAM-modulatieMPEG2, MPEG4, H.2642 HDMI-aansluitingen1 SCART-aansluiting.PC-ingangsaansluiting.Component Video-aansluitingComposiet.1 USB-poort.1 Hoofdtelefoonuitgang.1 SPDIF-poort.Ondersteunde systemen: PAL + SECAMOpslag aantal kanalen: 1000 (DTV),100 (ATV)TV( RF): 75 Ω ongebalanceerdAV-Video-ingang: 75 Ω, 1 V-P, RCAAV-Audio-ingang: 20 KΩ, 500 mB RMSYPbPr/HDMI-Video-ingang: 480i, 480p, 576i, 576p, 720p, 1080i, 1080pExtra functies:Geluidskwaliteit:Digitale functies:Standby-energieverbruik:Connectiviteit: 29" HD Ready digitale LED LCD-TV UHF/VHF-tuner; Slaaptimer; Kinderslot Beeld en tekst2 x AAA batterijen voor de afstandsbediening (meegeleverd)Afmeting VESA-montage: 200 x 100 mmPakketafmeting (LxBxH): mmSet-afmeting (LxBxH) met standaard: mmSet-afmeting (LxBxH) zonder standaard: mmPakketgewicht: 7.0 kgSet-gewicht met standaard 5.7 kgSet-gewicht zonder standaard 5.0 kg795x515x130666X448X200666X401X50 HD Ready Geïntegreerd digitaal. Schermgrootte: 74 cmResolutie 1366 x 768 pixels bij 50 Hz. Oplossen van problemen
