| Producttype | LED LCD televisie |
| Merk en model | Sony Bravia KDL65W855C |
| Schermdiagonaal | 163,9 cm (65 inch) |
| Weergaveresolutie | 1920 x 1080 pixels (Full HD) |
| Achtergrondverlichting | LED |
| Afmetingen met voet (B x H x D) | 145,5 x 89,1 x 26,5 cm |
| Afmetingen zonder voet (B x H x D) | 145,5 x 84,3 x 7,8 cm |
| Gewicht met voet | 24,5 kg |
| Gewicht zonder voet | 23,4 kg |
| Voeding | 220 V - 240 V AC, 50 Hz |
| Stroomverbruik in standaardmodus | 171 kWh/jaar (schatting) |
| Verbruik in stand-by | 0,50 W (tot 12 W tijdens update) |
| TV-normen | Analoog B/G, D/K, L, I; Digitaal DVB-T/T2/C, DVB-S/S2 |
| Draadloze connectiviteit | Wi-Fi IEEE 802.11a/b/g/n, Bluetooth 4.1 |
| HDMI-ingangen | 4 (waarvan 1 met ARC, 1 met MHL) |
| USB-ingangen | 3 (waarvan 1 voor HDD-opname) |
| Audio-uitgang | 2 x 10 W, optische aansluiting, koptelefoon |
| Onderhoud en reiniging | Gebruik een zachte, droge doek; nooit direct vloeistof spuiten; agressieve middelen of oplosmiddelen vermijden. |
| Veiligheid | Luchtgaten niet blokkeren; op stabiele ondergrond plaatsen; stekker uittrekken voor reiniging; open vuur weghouden. |
| Optionele accessoires | Muurbracket SU-WL450, actieve 3D-brillen, draadloze subwoofer, aanraakafstandsbediening |
Veelgestelde vragen - Bravia KDL65W855C SONY
Gebruikersvragen over Bravia KDL65W855C SONY
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Televisie in PDF-formaat gratis! Vind uw handleiding Bravia KDL65W855C - SONY en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Bravia KDL65W855C van het merk SONY.
GEBRUIKSAANWIJZING Bravia KDL65W855C SONY
Veiligheidsinformatie .... 3
Voorzorgsmaatregelen....5
Onderdelen en bedieningselementen...7
Bedieningselementen en aanduidingen ... 7
Ingangen en uitgangen ....8
De afstandsbediening gebruiken ..... 10

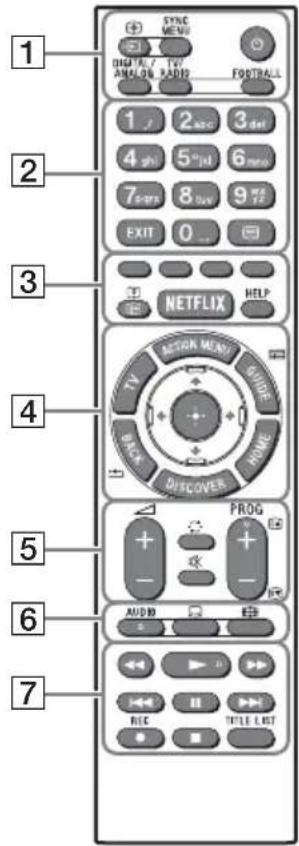

Beschrijving van de onderdelen van de afstandsbediening .... 10
De televisie op de wand installeren . . . . 12
Problemen oplossen 13
Problemen en oplossingen ..... 13
Specificaties 14
Inleiding
Bedankt dat u hebt gekozen voor dit Sony product.
Alvorens de televisie te gebruiken, dient u deze handleiding volledig door te lezen. Bewaar de handleiding voor raadpleging in de toekomst.
Opmerken
- Lees het onderdeel "Veiligheidsinformatie" (pagina 3) voor u de televisie gebruikt.
- De afbeeldingen en illustraties die gebruikt worden in de Beknopte gids en in deze handleiding gelden uitsluitend als referentie en kunnen verschillen van het eigenlijke product.
Locatie van het identificatielabel
Het label met het modelnummer, de productiedatum (jaar/maand) en de voedingsklasse bevinden zich op de achterkant van de tv en verpakking.
WAARSCHUWING
OM DE VERSPREIDING VAN VUUR TEGEN TE
GAAN, HOUDT U KAARSEN OF ANDERE VUURHAARDEN ALTIJD UIT DE BUURT VAN DIT PRODUCT.
BELANGRIJK BERICHT
Dit product werd geproduceerd door of in opdracht van Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Vragen met betrekking tot product conformiteit gebaseerd op EU-wetgeving kunnen worden gericht aan de gemachtigde vertegenwoordiger, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, België. Voor service- of garantiezaken verwijzen wij u door naar de adressen in de afzonderlijke service of garantie documenten.
Opmerking voor draadloos signaal
Hierbij verklaart Sony Corporation dat het toestel in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG.
Nadere informatie kunt u vinden op: http://www.compliance.sony.de/
Opmerking voor klanten: de volgende informatie is enkel van toepassing voor apparaten die verkocht worden in landen die de EU-richtlijnen in acht nemen.
Het draadloze systeem van een tv kan worden gebruikt in de volgende landen:
Deze apparatuur kan worden gebruikt in andere niet-Europese landen.
Veiligheidsinformatie
WAARSCHUWING
Batterijen mogen niet worden blootgesteld aan te hoge temperaturen, bijvoorbeeld zonneschijn, vuur en dergelijke.
Installatie/configuratie
Installeer en gebruik de televisie volgens de instructies hieronder om het risico op brand, elektrische schok, schade en/of letsel te vermijden.
Installatie
- Het televisietoestel moet in de buurt van een goed toegankelijk stopcontact worden geplaatst.
- Plaats de televisie op een stabiel, effen oppervlak om te vermijden dat hij valt en letsel of schade aan de televisie veroorzaakt.
- Laat wandinstallaties alleen door gekwalificeerd servicepersoneel uitvoeren.
- Het wordt om veiligheidsredenen aanbevolen accessoires van Sony te gebruiken, zoals:
Wandmontagesteun
SU-WL450 (behalve KDL-75W855C)

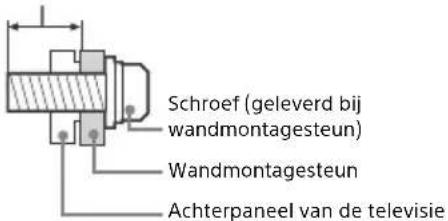

- Gebruik de schroeven die bij de wandmontagesteun geleverd zijn voor het bevestigen van de wandmontagesteun aan het televisietoestel. De bijgeleverde schroeven zijn ontworpen zoals aangegeven op de afbeelding, wanneer gemeten vanaf het bevestigingsoppervlak van de wandmontagesteun.
De diameter en de lengte van de schroeven verschillen naar gelang het model van de wandmontagesteun.
Het gebruik van andere schroeven dan de meegeleverde schroeven kan resulteren in interne schade van het televisietoestel of kan ertoe leiden dat de televisie valt enz.
8 mm - 12 mm
- Voordat u het televisietoestel transporteert, moet u alle snoeren loskoppelen.
- Voor het transport van een groot televisietoestel zijn twee of drie personen nodig.
- Wanneer de televisie met de hand wordt gedragen, dient u deze als volgt vast te houden. Druk niet tegen het LCD-scherm en het kader rond het scherm.
- Wanneer u het televisietoestel vervoert, mag u dit niet blootstellen aan schokken of sterke trillingen.
- Als u het televisietoestel naar de reparateur brengt of vervoert, verpakt u het in de oorspronkelijke doos en verpakkingsmaterialen.
Ventilatie
- Bedek nooit de ventilatie-openingen en steek nooit iets daardoor naar binnen.
- Houd ruimte vrij rond het televisietoestel zoals hierna wordt aangegeven.
- Het wordt aanbevolen de wandmontagesteun van Sony te gebruiken voor een goede luchtcirculatie.
Installatie aan de wand
Installatie op de standaard
- Voor een goede ventilatie en om ophoping van vuil en stof te voorkomen:
- Plaats het televisietoestel niet plat op de grond en installeer het niet ondersteboven, achterstevoren of gedraaid.
— Installeer het televisietoestel niet op een plank, kleed, bed of in een kast.
— Dek het televisietoestel niet af met een doek, zoals gordijnen, of voorwerpen als kranten enz.

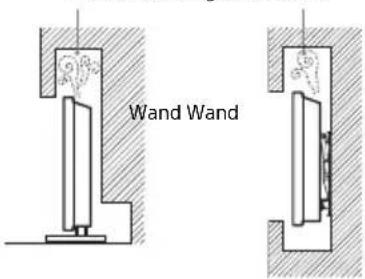

— Installeer het televisietoestel niet zoals hierna wordt getoond.
Luchtcirculatie geblokkeerd.
Hanteer het netsnoer en het stopcontact als volgt om het risico op brand, elektrische schok of schade en/of letstel te vermijden:
- Gebruik alleen Sony-netsnoeren en geen netsnoeren van andere leveranciers.
— Steek de stekker volledig in het stopcontact. - Gebruik het televisietoestel uitsluitend op een wisselspanning van 220 V - 240 V AC.
- Koppel voor alle veiligheid het netsnoer los als u de kabels aansluit en let erop dat u niet over de kabels struikelt.
- Verwijder het netsnoer uit het stopcontact voordat er werkzaamheden aan het televisietoestel worden uitgevoerd of het wordt verplaatst.
— Houd het netsnoer uit de buurt van warmtebronnen. - Verwijder de stekker uit het stopcontact en reinig deze regelmatig. Indien de stekker wordt bedekt door stof of vocht, kan de isolatie verslechteren, hetgeen brand kan veroorzaken.
Opmerken
- Gebruik het meegeleverde netsnoer niet voor andere apparatuur.
- Zorg dat het netsnoer niet te veel wordt afgeklemd, gebogen of gedraaid. Hierdoor kunnen de draden worden blootgelegd of doorgesneden.
• Pas het netsnoer niet aan. - Plaats geen zware voorwerpen op het netsnoer.
- Trek nooit aan het netsnoer zelf als dit wordt losgekoppeld.
- Sluit niet te veel apparaten aan op hetzelfde stopcontact.
- Gebruik geen stopcontact waarbij de stekker slecht contact maakt.
Verboden gebruik
Installeer/gebruik het televisietoestel niet op locaties, in omgevingen of situaties die hierna worden weergegeven. Het televisietoestel kan dan slecht gaan functioneren en brand, elektrische schok, schade en/of letsel veroorzaken.
Locaties:
- Buiten (in direct zonlicht), aan de kust, op een schip of ander vaartuig, in een voertuig, in medische instellingen, op instabiele locaties, in de buurt van water, regen vocht of rook.
Omgevingen:
- Locaties die heet, vochtig of zeer stoffig zijn; waar insecten kunnen binnendringen; waar het toestel kan worden blootgesteld aan mechanische trillingen, in de buurt van brandbare voorwerpen (kaarsen enz.). Stel het televisietoestel niet bloot aan druppels of spetters en plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het toestel.
Situaties:
- Het gebruik met natte handen, als de kast is verwijderd of met bevestigingen wordt niet aangeraden door de fabrikant. Verwijder de stekker van het televisietoestel uit het stopcontact en ontkoppel de antenne tijdens onweer.
- Installeer de tv zodat deze uitsteekt in een open ruimte. Als een persoon of voorwerp tegen de televisie botst, kan dit resulteren in letsel of schade.
- Plaats de tv in een vochtige of stoffige omgeving of in een kamer met vettige rook of stoom (nabij een kookfornuis of luchtbevochtiger). Dat kan leiden tot brand, elektrische schokken of vervorming.
- Installeer de tv op plaatsen die onderworpen zijn aan extreme temperaturen, zoals rechtstreeks zonlicht, nabij een radiator of verwarming met ventilator. De tv kan oververhit raken in dergelijke omstandigheden waardoor de kast kan vervormen en/of storingen van de tv kunnen ontstaan.
- Als de tv in de kleedkamer van een openbare badruimte of hete bron wordt gehangen, kan de tv beschadigd worden door zwavel in de lucht.
- Om de beste beeldkwaliteit te garanderen, mag u het scherm niet blootstellen aan rechtstreekse lichtstralen of zonlicht.
- Vermijd het verplaatsen van de tv van een koude plaats naar een warme plaats. Plotse veranderingen in de kamertemperatuur kunnen condensatie veroorzaken. Dat kan ervoor zorgen dat de beeld- en/of kleurkwaliteit van de tv slecht is. Als dat het geval is, dient u het vocht volledig te laten verdampen voordat u de tv inschakelt.
Gebroken glas:
- Gooi niets tegen het televisietoestel. Het schermglas kan breken door de impact en ernstig letsel veroorzaken.
- Als het scherm van het televisietoestel barst, mag u het toestel pas aanraken nadat u de stekker uit het stopcontact hebt getrokken. Anders bestaat er gevaar op elektrische schokken.
Wanneer de televisie niet wordt gebruikt
- Als u het televisietoestel een aantal dagen niet gebruikt, dan moet het worden losgekoppeld van de netspanning vanwege milieu- en veiligheidsredenen.
- Als het televisietoestel nog onder spanning staat wanneer het net is uitgeschakeld, trekt u de stekker uit het stopcontact om het televisietoestel volledig uit te schakelen.
- Bepaalde televisietoestellen kunnen over functies beschikken waarvoor het toestel in de stand-by stand moet blijven om correct te werken.
Voor kinderen
- Zorg dat kinderen niet op het televisietoestel klimmen.
- Houd kleine accessoires buiten het bereik van kinderen, zodat deze niet kunnen worden ingeslikt.
In het geval de volgende problemen optreden...
Schakel het televisietoestel uit en verwijder onmiddellijk de netstekker uit het stopcontact als een van de volgende problemen optreedt.
Vraag uw dealer of Sony-servicecentrum het toestel te laten nakijken door gekwalificeerd servicepersoneel.
In het geval:
— het netsnoer is beschadigd.
— het netsnoer niet goed past.
- het televisietoestel is beschadigd omdat het is gevallen, er tegenaan is geslagen of er iets naar is gegooid.
- een vloeibaar of vast voorwerp door de openingen in de kast terecht is gekomen.
Over de LCD Monitortemperatuur
Wanneer de LCD Monitor langdurig wordt gebruikt, wordt de ruimte rond het beeldscherm warm. U kunt daar warmte voelen bij aanraking met de hand.
Voorzorgsmaatregelen
Televisie kijken
- Sommige mensen kunnen ongemakken ervaren (vermoeide ogen, vermoeidheid of misselijkheid) bij het bekijken van 3D-beelden of het spelen van stereoscopische 3D-games. Sony raadt alle gebruikers aan regelmatig rustpauzes in te lassen bij het bekijken van 3D-beelden of het spelen van stereoscopische 3D-games. De lengte en de frequentie van de nodige rustpauzes variëren van persoon tot persoon. U moet zelf beslissen wat voor u het best is. Als u ongemakken ervaart, dient u het bekijken van 3D-beelden of het spelen van stereoscopische 3D-games stop te zetten tot het ongemak over is. Raadpleeg indien nodig een dokter. Raadpleeg eveneens (i) de gebruiksaanwijzing van alle andere apparaten of media die u gebruikt in combinatie met deze tv en (ii) onze website (www.sony.eu/support) voor de recentste informatie. De ogen van jonge kinderen (vooral jonger dan zes jaar) zijn nog steeds in ontwikkeling. Raadpleeg een arts (bv. een kinderarts of oogarts) voor u jonge kinderen 3D-beelden laat bekijken of stereoscopische 3D-games laat spelen. Volwassen dienen ervoor te zorgen dat jonge kinderen de bovenstaande aanbevelingen opvolgen.
- Gebruik of bewaar de 3D Bril niet op plaatsen met een hoge temperatuur, zoals in direct zonlicht of in een auto die in de zon staat.
- Kijk televisie met gedempt licht, omdat televisie kijken in het donker of gedurende een lange periode de ogen extra belast.
- Als u een hoofdtelefoon gebruikt, mag u het volume niet te hoog zetten om gehoorbeschadiging te voorkomen.
LCD-scherm
- Hoewel het LCD-scherm is vervaardigd met precisietechnologie en 99,99% of meer van de pixels werken, kunnen er toch donkere of heldere puntjes (rood, blauw of groen) permanent zichtbaar zijn op het LCD-scherm. Dit is een structureel kenmerk van een LCD-scherm en duidt niet op een defect.
- Druk en kras niet op het scherm en plaats geen voorwerpen op het televisietoestel. Het beeld kan hierdoor vervormen of het LCD-scherm kan beschadigen.
- Als het televisietoestel op een koude plaats wordt gebruikt, kan het beeld vlekkerig of donker zijn. Dit wijst niet op een storing. Dit verschijnsel verdwijnt wanneer de temperatuur stijgt.
- Bij langdurige weergave van stilstaande beelden kunnen spookbeelden optreden. Deze kunnen na enige tijd verdwijnen.
- Het scherm en de kast worden warm als het televisietoestel wordt gebruikt. Dit duidt niet op een defect.
- Het LCD-scherm bevat een kleine hoeveelheid vloeibare kristallen en kwik. Gooi het toestel weg volgens de geldende lokale wetgeving en voorschriften.
Schermoppervlak/kast van het televisietoestel behandelen en reinigen
Zorg er om veiligheidsredenen voor dat u het netsnoer van het televisietoestel loskoppelt voordat u het reinigt.
Neem de volgende voorzorgsmaatregelen in acht om verkleuring of beschadiging van het materiaal of de coating van het scherm te voorkomen.
- Reinig het schermoppervlak/de kast met een zachte doek om stof te verwijderen. Bevochtig een zachte doek licht met een verdund reinigingsmiddel bij hardnekkige stofvorming.
- Sproei nooit water of schoonmaakmiddelen rechtstreeks op de tv. Dit kan naar de onderzijde van het scherm lopen of op uitwendige onderdelen terechtkomen en de tv binnendringen, waardoor de tv kan beschadigd raken.
- Gebruik geen schuursponsje, alkalisch/zuurhoudend reinigingsmiddel, schuurpoeder of vluchtig oplosmiddel, zoals alcohol, benzeen, thinner of insectenbestrijdingsmiddel. Het gebruik van dergelijke materialen of het langdurig in aanraking komen met rubber- of vinylmaterialen kan beschadiging van het schermoppervlak en het materiaal van de kast tot gevolg hebben.
- Het wordt aanbevolen de ventilatie-openingen regelmatig met de stofzuiger te reinigen om een goede ventilatie te handhaven.
- Als u de hoek van het televisietoestel aanpast, moet u het toestel langzaam verplaatsen om te voorkomen dat het televisietoestel van de standaard schiet.
Optionele apparatuur
- Plaats optionele onderdelen of apparatuur die elektromagnetische straling uitzendt op een afstand van het televisietoestel. Anders kan beeldvervorming en/of ruis optreden.
- Dit toestel is getest en compatibel bevonden met de limieten vermeld in de EMC-richtlijn voor het gebruiken van een verbindingssignaalkabel korter dan 3 meter.
Aanbeveling voor de F-stekker
De binnenste kabel mag maximaal 1,5 mm uit het aansluitingsdeel steken.
(Referentieafbeelding van de F-stekker)
Draadloze functie van het toestel
- Gebruik dit apparaat niet in de buurt van medische apparatuur (pacemaker, enz.), aangezien de medische apparatuur beschadigd kan worden.
- De signalen die dit toestel verzendt/ontvangt zijn gecodeerd, maar toch dient u voorzichtig te zijn met onrechtmatige interceptie. Wij kunnen niet verantwoordelijk worden gesteld voor mogelijke problemen ten gevolge hiervan.
Waarschuwing bij gebruik van de afstandsbediening
- Let op de + en de - bij het plaatsen van de batterijen.
- Combineer geen verschillende typen batterijen, of oude en nieuwe batterijen.
- Gooi oude batterijen niet gewoon weg, maar lever ze in. In bepaalde regio's kan het verwerken van batterijen aan regels zijn gebonden. Neem hiervoor contact op met de lokale autoriteiten.
- Hanteer de afstandsbediening met zorg. Laat de afstandsbediening niet vallen, ga er niet op staan en mors er geen vloeistof op.
- Plaats de afstandsbediening niet in de buurt van een warmtebron, op een plek in direct zonlicht of in een vochtige ruimte.
Wegwerpen van het televisietoestel
Verwijdering van oude elektrische en elektronische apparaten (van toepassing in de Europese Unie en andere Europese landen met gescheiden inzamelingssystemen)
Dit symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een inzamelingspunt
worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwerkt, helpt u mogelijke negatieve gevolgen voor mens en milieu die zouden kunnen veroorzaakt worden in geval van verkeerde afvalbehandeling te voorkomen. Het recycleren van materialen draagt bij tot het behoud van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, kan u contact opnemen met de gemeentelijke instanties, de organisatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product hebt gekocht.
Verwijdering van oude batterijen (van toepassing in de Europese Unie en andere Europese landen met afzonderlijke inzamelingssystemen)
Dit symbool op de batterij of op de verpakking
wijst erop dat de batterij, meegeleverd met van dit product niet als huishoudelijk afval behandeld mag worden. Op sommige batterijen kan dit symbool gebruikt worden in combinatie met een chemisch symbool. Het chemisch symbool voor kwik (Hg) of lood (Pb) wordt toegevoegd wanneer de batterij meer dan 0,0005 % kwik of 0,004 % lood bevat. Door deze batterijen op juiste wijze af te voeren, helpt u mogelijke negatieve gevolgen voor mens en milieu die zouden kunnen veroorzaakt worden in geval van verkeerde afvalbehandeling te voorkomen. Het recycleren van materialen draagt bij tot het behoud van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met een ingebouwde batterij vereisen, mag deze batterij enkel door gekwalificeerd servicepersoneel vervangen te worden. Om ervoor te zorgen dat de batterij op een juiste wijze zal worden behandeld, dient het product aan het eind van zijn levenscyclus overhandigd te worden aan het desbetreffende inzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal. Voor alle andere batterijen verwijzen we u naar het hoofdstuk over hoe de batterij veilig uit het product te verwijderen. Overhandig de batterij aan het desbetreffende inzamelingspunt voor de recyclage van batterijen. Voor meer details in verband met het recyclen van dit product of batterij, kan u contact opnemen met de gemeentelijke instanties, de organisatie het belast met de verwijdering van huishoudelijk afval of de winkel waar u het product hebt gekocht.
Onderdelen en bedieningselementen

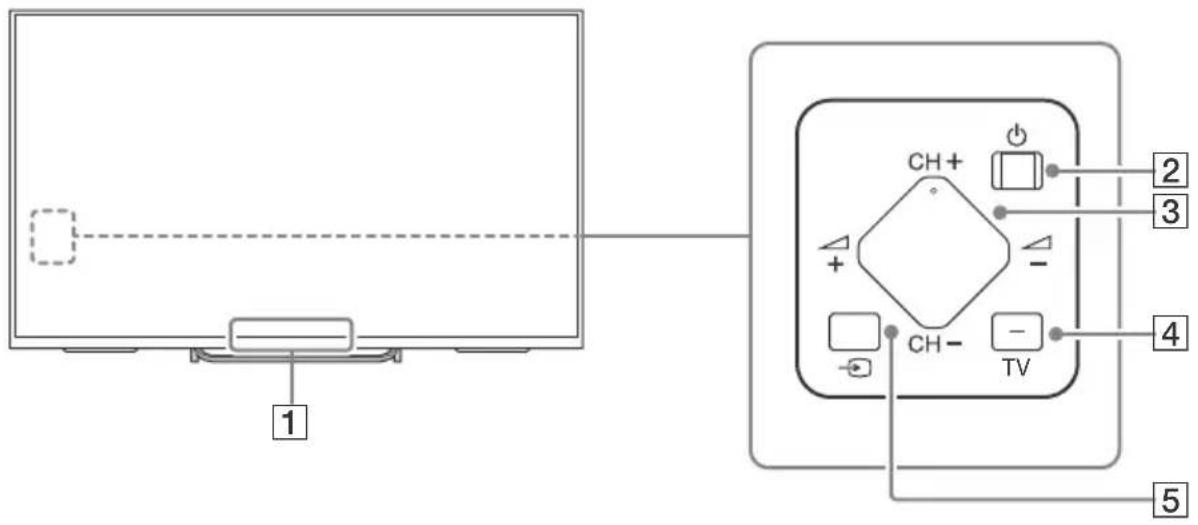

Bedieningselementen en aanduidingen
De verlichtingsled licht op of knippert afhankelijk van de status van de televisie.
- Wit
Bij het inschakelen van de televisie/stand beeld uit/software-update, enz.
• C y a a n
Bij draadloze verbinding met een mobiel apparaat. - Ro z ^2 e *
Opnamestand. - Oranje
De timer is ingesteld.
2 ⏻ (Aan/uit)
3 CH +/- (Zender)
$$ \triangle + / - (\text { Volume }) $$
4 TV
Hiermee kunt u vanaf een andere toepassing overschakelen naar een televisiezender of -ingang.
5 → (Ingangsselectie)
De ingangsbron weergeven en selecteren.
*1 Plaats niets in de buurt van de sensor.
*2 Beperkt tot bepaalde regio's/landen/tv-modellen.

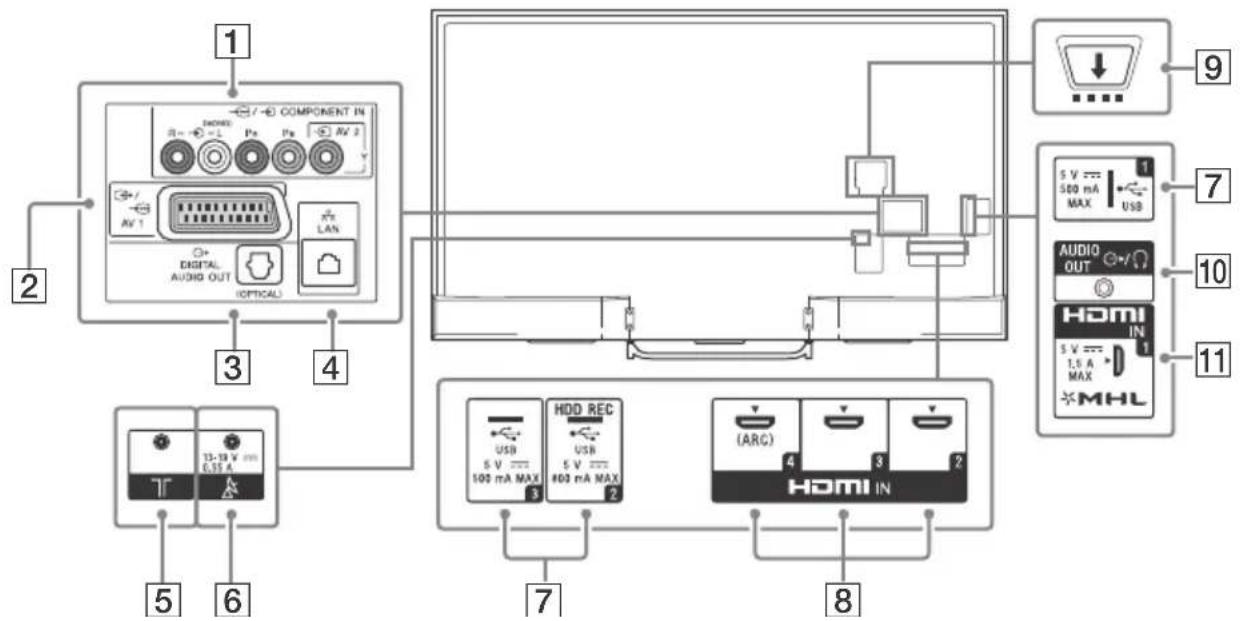

Ingangen en uitgangen
1 → AV 2, → COMPONENT IN
- Voor een composietaansluiting: Gebruik → AV 2 en → (L/R) van → ⋯ /→ COMPONENT IN*¹.
- Voor een componentaansluiting: Gebruik Y, PB, PR, en (L/R).
2 ↩ /→ ⋯ A V 1
Sluit hier een SCART-kabel op aan. Wanneer u een analoge decoder aansluit, voert de televisietuner gecodeerde signalen uit naar de decoder, waarna de decoder deze signalen decodeert vooraleer ze uit te voeren.
Sluit hier uw kabel of antenne op aan.
6 (satellietingang)
Sluit hier uw satellietantenne op aan.
7 USB 1/2 (HDD REC)\* 2\*3/3
- Als u hierop een groot USB-apparaat aansluit, kan dit andere aangesloten apparaten hinderen.
- Sluit grote USB-apparaten aan op de USB 1-aansluiting.
8 HDMI IN 2/3/4
Wanneer u een digitaal audiosysteem dat compatibel is met ARC-technologie (Audio Return Channel) aansluit, gebruikt u hiervoor HDMI IN 4. Doet u dit niet, dan moet u een bijkomende verbinding maken met DIGITAL AUDIO OUT (OPTICAL).
9 CAM (Conditional Access Module)
- Biedt u toegang tot betaaltelevisieservices. Raadpleeg de gebruikershandleiding die bij uw CAM werd geleverd voor meer informatie.
- Plaats de smartcard niet rechtstreeks in de CAM-sleuf van de televisie. U moet deze plaatsen in de Conditional Access Module die u hebt gekregen van uw erkende verdeler.
- CAM wordt niet in alle landen/regio's ondersteund. Doe navraag bij uw erkende verdeler.
- Er kan een CAM-melding verschijnen als u overschakelt naar een digitaal programma nadat u internetvideo gebruikt hebt.
10 AUDIO OUT
Om het geluid van de televisie te beluisteren via de aangesloten apparatuur, drukt u op HOME. Selecteer [Instellingen] → [Geluid] → [Hoofdtelefoon/Audio Uit] en selecteer vervolgens het gewenste item.
11 HDMI IN 1/MHL
U kunt uw MHL (Mobile High-definition Link)-apparaat aansluiten met behulp van een MHL-kabel van HD-kwaliteit.
*1 Maak voor het aansluiten van monoapparatuur verbinding met de L (MONO)-audioaansluiting.
*2 Beperkt tot bepaalde regio's/landen/tv-modellen.
*3 De HDD REC-functie zal beschikbaar komen in 2015. U krijgt automatisch toegang tot de HDD REC-functie via een software-upgrade. Zorg ervoor dat uw televisie verbonden is met het internet. Als dit niet mogelijk is, kunt u de software op uw pc downloaden via de ondersteuningssite van Sony. Raadpleeg de ondersteuningssite van Sony voor meer informatie over het upgraden. Om op de hoogte te blijven van de precieze releasedatum, kunt u zich inschrijven op http://www.sony.eu/support/2015tvnetworkupdate.
De afstandsbediening gebruiken
Beschrijving van de onderdelen van de afstandsbediening
In de televisiestand: De ingangsbron weergeven en selecteren. In de teletekststand: De huidige pagina aanhouden.
( tv-stand-by)
Hiermee kunt u de televisie in of uitschakelen (stand-bystand).
DIGITAL/ANALOG
Hiermee kunt u schakelen tussen de digitale en de analoge modus.
TV/RADIO
Hiermee kunt u schakelen tussen TV- of RADIO-uitzendingen.
SYNC MENU
Hiermee kunt u het BRAVIA Sync-menu openen.
FOOTBALL
Hiermee kunt u de Live Football Mode in- of uitschakelen (wanneer deze functie beschikbaar is).
2 Cijfertoetsen
EXIT
Hiermee kunt u terugkeren naar het vorige scherm of het menu verlaten. Wanneer er een service voor interactieve toepassing beschikbaar is, drukt u op deze knop om de service te verlaten.
(Teletekst)
Hiermee kunt u tekstinformatie weergeven.
3 Kleurtoetsen
Hiermee kunt u de op dat moment geldende functie uitvoeren.
i+/Info/Tekst tonen)
Hiermee kunt u informatie weergeven.
NETFLIX\*1
Hiermee kunt u de "NETFLIX"-onlinedienst openen.
HELP
Hiermee kunt u het helpmenu openen.
4 ACTION MENU
Hiermee kunt u een lijst met contextuele functies weergeven.
TV
Hiermee kunt u vanaf een andere toepassing overschakelen naar een televisiezender of -ingang.
GUIDE/ ^* 1
Hiermee kunt u de digitale programmagids weergeven.
BACK/←
Hiermee kunt u terugkeren naar het vorige scherm.
HOME
Hiermee kunt u het startmenu van de televisie weergeven.
DISCOVER
Hiermee kunt u de inhoudsbalk oproepen om te zoeken naar inhoud.
//// (item selecteren/bevestigen)
5 ∠ +/- (Volume)
Hiermee kunt u het volume regelen.
( Overschakelen )
Hiermee kunt u schakelen tussen twee zenders of ingangen. De televisie schakelt tussen de huidige zender of ingang en de vorige zender of ingang die geselecteerd was.
☐ (geluidsonderdrukking)
Hiermee kunt u het geluid dempen. Druk nogmaals om het geluid te herstellen.
PROG +/-/▲/▼
In de televisiestand: De zender selecteren. In de teletekststand: De volgende (☐) of vorige (☐) pagina selecteren.
6 AUDIO
Hiermee kunt u de taal wijzigen van het programma dat momenteel wordt bekeken.
(Ondertiteling instellen)
Hiermee kunt u ondertitels in- of uitschakelen (wanneer deze functie beschikbaar is).
(Breedbeeldstand)
Hiermee kunt u het schermformaat wijzigen.
7 ◀◀/▶/▶▶/◀◀/||/▶▶/■
Hiermee kunt u inhoud op de televisie en op aangesloten BRAVIA Sync-compatibele apparaten bedienen.
● REC\*1\*2
Hiermee kunt u het huidige programma opnemen met de USB HDD-opnamefunctie.
TITLE LIST\*1
Hiermee kunt u de titellijst weergeven.
*1 De locatie, beschikbaarheid en functie van de afstandsbedieningsknop kunnen verschillen afhankelijk van uw regio/land en het model van uw televisie.
*2 De HDD REC-functie zal beschikbaar komen in 2015. U krijgt automatisch toegang tot de HDD REC-functie via een software-upgrade. Zorg ervoor dat uw televisie verbonden is met het internet. Als dit niet mogelijk is, kunt u de software op uw pc downloaden via de ondersteuningssite van Sony. Raadpleeg de ondersteuningssite van Sony voor meer informatie over het upgraden. Om op de hoogte te blijven van de precieze releasedatum, kunt u zich inschrijven op http://www.sony.eu/support/2015tvnetworkupdate.
De televisie op de wand installeren
De handleiding van deze televisie toont alleen de stappen om de installatie van de televisie voor te bereiden vooraleer hij op de wand wordt geïnstalleerd.
Voor klanten:
Om redenen van productbescherming en veiligheid adviseert Sony ten stelligste dat de installatie van uw televisie wordt uitgevoerd door een Sony-verkoper of door een erkende aannemer. Probeer de televisie niet zelf te installeren.
Voor Sony-verkopers en aannemers:
Schenk goed aandacht aan de veiligheid tijdens de installatie, het periodiek onderhoud en het onderzoek van dit product.
Voldoende ervaring is vereist om dit product te installeren, met name om te bepalen of de wand het gewicht van de televisie kan dragen. Vertrouw de bevestiging van dit product op de wand toe aan Sonyverkopers of erkende aannemers en schenk goed aandacht aan de veiligheid tijdens de installatie. Sony is niet aansprakelijk voor schade of letsels als gevolg van onjuist handelen of onjuiste installatie.
Gebruik de wandmontagesteun SU-WL450 (niet bijgeleverd) (KDL-65W859C/65W858C/65W857C/65W855C) om de televisie aan de muur te bevestigen.
Bij het installeren van de wandmontagesteun raadpleegt u ook de gebruiksaanwijzing en de installatiegids die bij de wandmontagesteun zijn geleverd.
Opmerken
- Bewaar de uitgedraaide schroeven op een veilige plaats en zorg ervoor dat kinderen er niet bij kunnen komen.

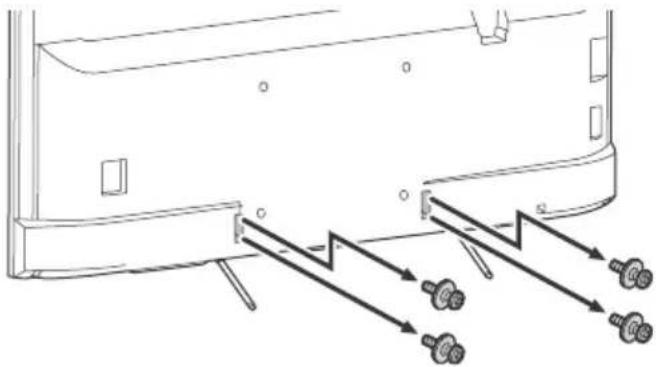

De tafelstandaard losmaken van de televisie
Raadpleeg de volgende website voor instructies over de installatie van de wandmontagesteun voor uw TV-model: www.sony.eu/tv/wall-mount-bracket-manual
Problemen oplossen
Om de software van uw televisie up-to-date te houden, moet u de recentste software downloaden via het digitale uitzendsysteem of het internet en de software updaten. Selecteer [Nu updaten] om een software-update te starten. De verlichtings-led knippert wit terwijl de software geüpdatet wordt. Koppel het netsnoer niet los tijdens het updaten van de software. Als u dit wel doet, is het mogelijk dat de software-update niet volledig wordt uitgevoerd, wat softwarestoringen kan veroorzaken. Software-updates kunnen tot 30 minuten duren. Als u de software niet automatisch wilt updaten, drukt u op HOME en selecteert u [Help] → [Update systeemsoftware] → [Automatisch software download] → [Uit].
Wanneer u de televisie aansluit, duurt het even om het systeem te initialiseren. Daardoor is het mogelijk dat de televisie een tijd niet kan worden ingeschakeld, zelfs niet als u op de aan/uit-knop op de afstandsbediening of op de televisie drukt. Wacht ongeveer een minuut en probeer het daarna opnieuw. Wanneer u de televisie inschakelt door op de aan/uit-knop op de afstandsbediening of op de televisie te drukken, zal het even duren voor het LEDlampje oplicht en de afstandsbediening werkt.
Tel hoeveel keer het LED-lampje knippert als het rood knippert (intervaltijd bedraagt drie seconden).
Als de verlichtings-LED rood knippert, reset u de televisie door het netsnoer gedurende twee minuten los te koppelen en de televisie vervolgens in te schakelen.
Als het probleem hierdoor niet opgelost raakt, contacteert u uw verdeler of Sony-servicecentrum en meldt u het aantal keer dat de verlichtings-LED rood knippert (het interval bedraagt drie seconden). Koppel het netsnoer los en breng uw verdeler of Sony-servicecentrum op de hoogte van het probleem.
Controleer de items in de onderstaande tabellen als het LED-lampje niet knippert.
Het is ook mogelijk om [Problemen oplossen] in de Helpgids te raadplegen of zelf een diagnose uit te voeren door [Help] → [Zelfdiagnose] te selecteren. Als het probleem aanhoudt, moet u de televisie laten nakijken door bevoegd onderhoudspersoneel.
Problemen en oplossingen
Er is geen beeld (scherm is donker) en geen geluid.
- Controleer de aansluiting van de antenne/kabel.
- Sluit het netsnoer aan op de televisie en druk op ⏻ op de televisie of ⏻ op de afstandsbediening.
Op sommige programma's kan niet worden afgestemd.
- Controleer de aansluiting van de antenne/kabel of schotelantenne.
- De satellietkabel is mogelijk kortgesloten of niet goed aangesloten. Controleer de kabelaansluiting, schakel vervolgens de tv uit met de netstroomschakelaar en schakel deze daarna weer in.
- De ingevoerde frequentie ligt buiten het bereik. Neem contact op met de satellietmaatschappij van de ontvangen zender.
Geen kabel-tv-diensten (programma's) gevonden.
- Controleer de aansluiting van de kabel of de afstemming.
- U probeert [Digitale automatische programmering] uit te voeren door [Aards] in plaats van [Kabel] te selecteren.
De afstandsbediening werkt niet.
- Vervang de batterijen.
U bent het wachtwoord voor het [Kinderslot] vergeten.
- Voer 9999 in als pincode. (Pincode 9999 wordt altijd geaccepteerd.)
De ruimte rond de tv wordt warm.
- Als de tv langdurig wordt gebruikt, wordt de ruimte rond de tv warm. U kunt daar warmte voelen bij aanraking met de hand.
Bevroren audio of video, een blanco scherm of de tv reageert niet op de knoppen van de tv of de afstandsbediening.
- Voer een eenvoudige reset uit van de tv door het netsnoer gedurende twee minuten los te koppelen. Sluit het vervolgens opnieuw aan.
U vindt de knoppen ⏻, CH+/-, ∠+/-, ➡ en TV niet terug op de televisie.
- Op de onderstaande afbeelding ziet u waar u de knoppen kunt terugvinden op de televisie.
Achterkant van de televisie
- Als u niet wilt dat de verlichtings-LED oplicht, kunt u deze uitschakelen.
Druk op HOME en selecteer vervolgens [Instellingen] → [Verlichtings-LED] → [Uit].
- Als u WEP-beveiliging gebruikt, selecteert u [Beginner] → [Wi-Fi] → [Verbinden via scanlijst]. Selecteer vervolgens de naam van het netwerk (het SSID) waarmee u verbinding wilt maken.
De naam van het netwerk is niet terug te vinden bij de netwerkinstellingen.
- Selecteer [[Handmatige invoer]] en druk op om de netwerknaam in te voeren.
Specifications
Systeem
Beeldschermsysteem
LCD-scherm (Liquid Crystal Display), LED-achtergrondverlichting
Televisiesysteem
Afhankelijk van de land-/gebiedkeuze
Analoog: B/G, D/K, L, I
Digitaal: DVB-T/DVB-C DVB-T2
Satelliet: DVB-S/DVB-S2
Kleur-/videosysteem
Analoog: PAL, SECAM, NTSC3.58 (alleen video), NTSC4.43 (alleen video)
Digitaal: Raadpleeg de Helpgids.
Beschikbare kanalen
Analoog: UHF/VHF/Kabel, Afhankelijk van de land-/gebiedkeuze.
Digitaal: UHF/VHF/Kabel, Afhankelijk van de land-/gebiedkeuze.
Satelliet: IF-frequentie 950-2.150 MHz
Geluidsuitgang
10 W + 10 W
Draadloze technologie
Protocol IEEE802.11a/b/g/n
Bluetooth versie 4.1
Ingangen/uitgangen
Antennekabel
75 ohm externe aansluiting voor VHF/UHF
Satellietantenne
Vrouwelijke F-aansluiting IEC169-24, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-toon, Distributie van één kabel EN50494.
↔ /→ A V 1
21-pins scart-aansluiting (CENELEC-standaard) inclusief audio/video-ingang, RGB-ingang en TV audio/video-uitgang.
Audio-ingang (RCA-aansluiting)
AV2
Video-ingang (gewone RCA-pin met Y-ingang)
HDMI IN 1, 2, 3, 4
Video (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Pc-formaten Video (3D):
Framepakking: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Naast elkaar: 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Boven elkaar: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)
Audio: 5,1-kanaals lineaire PCM: 32, 44,1, 48, 88,2, 96, 176,4 en 192 kHz, 16, 20 en 24 bits, Dolby Digital en DTS ARC (Audio Return Channel) (alleen HDMI IN 4)
MHL (gewoon met HDMI IN 1)
Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Video (3D):
Naast elkaar: 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Boven elkaar: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)
Audio: 5,1-kanaals lineaire PCM: 32, 44,1, 48, 88,2, 96, 176,4 en 192 kHz, 16, 20 en 24 bits, Dolby Digital en DTS
Digitale optische aansluiting (tweekanaals lineaire PCM, Dolby Digital, DTS)
AUDIO OUT (stereominiaansluiting) Hoofdtelefoon, audio-uitgang, subwoofe
1, 2 (HDD RE ^4 C) 3
Poort voor USB HDD-apparaat (alleen 2), USB-poort
CAM-sleuf (Conditional Access Module)
LAN
10BASE-T/100BASE-TX-stekker (Afhankelijk van de besturingsomgeving van het netwerk kan de verbindingssnelheid variëren. De communicatiesnelheid en -kwaliteit van 10BASE-T/100BASE-TX worden niet gegarandeerd voor deze tv.)
Andere
Optionele accessoires
Touchpad-afstandsbediening: RMF-TX100E Wandmontagesteun: SU-WL450 (behalve KDL-75W855C)
Draadloze subwoofer: SWF-BR100
MHL-kabel: DLC-MC10, DLC-MC20
Actieve 3D Bril: TDG-BT500A
Gebruikstemperatuur 0 °C – 40 °C
Gebruiksvochtigheidsgraad 10 % – 80 % relatieve luchtvochtigheid (zonder condensatie)
Vermogen en andere
Netspanningsvereisten 220 V - 240 V AC, 50 Hz
Energie-efficiëntieklasse KDL-75W855C / FWL-75W855C: A+ KDL-65W859C: A+ KDL-65W858C: A+ KDL-65W857C: A+ KDL-65W855C / FWL-65W855C: A+
Schermgrootte (diagonaal gemeten) (Ong.) KDL-75W855C / FWL-75W855C: 189,3 cm / 75 inch KDL-65W859C: 163,9 cm / 65 inch KDL-65W858C: 163,9 cm / 65 inch KDL-65W857C: 163,9 cm / 65 inch KDL-65W855C / FWL-65W855C: 163,9 cm / 65 inch
Vermogensverbruik
in de stand [Standaard] KDL-75W855C / FWL-75W855C: 163 W KDL-65W859C: 123 W KDL-65W858C: 123 W KDL-65W857C: 123 W KDL-65W855C / FWL-65W855C: 123 W
in de stand [Levendig] KDL-75W855C / FWL-75W855C: 297 W KDL-65W859C: 230 W KDL-65W858C: 230 W KDL-65W857C: 230 W KDL-65W855C / FWL-65W855C: 230 W
Gemiddeld jaarlijks energieverbruik* ^1 KDL-75W855C / FWL-75W855C: 226 kWh KDL-65W859C: 171 kWh KDL-65W858C: 171 kWh KDL-65W857C: 171 kWh KDL-65W855C / FWL-65W855C: 171 kWh
Stand-by vermogensgebruik ^2*3
0,50 W (12 W in de stand voor bijwerken van de software/EPG)
Beeldschermresolutie
1.920 punten (horizontaal) × 1.080 lijnen
(vertical)
Afmetingen (Ong.) (b × h × d)
met tafelstandaard
KDL-75W855C: 167,7 × 101,6 × 33,0 cm
KDL-65W859C: 145,5 × 89,1 × 26,5 cm
KDL-65W858C: 145,5 × 89,1 × 26,5 cm
KDL-65W857C: 145,5 × 89,1 × 26,5 cm
KDL-65W855C: 145,5 × 89,1 × 26,5 cm
zonder tafelstandaard
KDL-75W855C: 167,7 × 96,9 × 7,9 cm
KDL-65W859C: 145,5 × 84,3 × 7,8 cm
KDL-65W858C: 145,5 × 84,3 × 7,8 cm
KDL-65W857C: 145,5 × 84,3 × 7,8 cm
KDL-65W855C: 145,5 × 84,3 × 7,8 cm
Gewicht (Ong.)
met tafelstandaard
KDL-75W855C: 34,9 kg
KDL-65W859C: 24,5 kg
KDL-65W858C: 24,5 kg
KDL-65W857C: 24,5 kg
KDL-65W855C: 24,5 kg
zonder tafelstandaard
KDL-75W855C: 33,7 kg
KDL-65W859C: 23,4 kg
KDL-65W858C: 23,4 kg
KDL-65W857C: 23,4 kg
KDL-65W855C: 23,4 kg
^1 Energieverbruik per jaar, gebaseerd op het vermogensverbruik van de televisie die 365 dagen werkt gedurende 4 uur per dag. Het eigenlijke energieverbruik zal afhangen van de manier waarop de televisie wordt gebruikt.
*2 Het gespecificeerde stand-by vermogen wordt bereikt als de televisie de benodigde interne processen heeft voltooid.
*3 Het stroomverbruik tijdens stand-by neemt toe als uw televisie aangesloten is op het netwerk.
^4 Beperkt tot bepaalde regio's/landen/tv-modellen.
Opmerken
- Verwijder de nepkaart alleen uit de CAM-sleuf (Conditional Access Module) van de televisie als u een smartcard in de CAM wilt plaatsen.
- De beschikbaarheid van optionele accessoires is afhankelijk van uw land/regio/tv-model/voorraad.
- Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
- Deze televisie is uitgerust met MHL 2.
Opmerkingen betreffende de digitale televisiefunctie
- Functies met betrekking tot digitale televisie (D)werken alleen in landen of gebieden waar DVB-T/DVB-T2 (MPEG-2 en H.264/MPEG-4 AVC) digitale aardse signalen worden uitgezonden of waar toegang is tot een compatibele DVB-C (MPEG-2 en H.264/MPEG-4 AVC) kabelservice. Vraag uw dealer of u een DVB-T/DVB-T2-signaal kunt ontvangen waar u woont of vraag uw kabelleverancier of hun DVB-C-kabelservice geschikt is voor een geïntegreerde werking met deze televisie.
- Uw kabelleverancier kan voor een dergelijke service kosten in rekening brengen en het kan zijn dat u moet instemmen met bepaalde voorwaarden.
- Dit televisietoestel voldoet aan de DVB-T/DVB-T2- en DVB-C-specificaties, maar de compatibiliteit met toekomstige DVB-T/DVB-T2 digitale aardse en DVB-C digitale kabeluitzendingen kan niet worden gegarandeerd.
- Bepaalde digitale televisiefuncties zijn wellicht niet beschikbaar in sommige landen/regio's en DVB-C-kabel werkt wellicht niet goed bij bepaalde aanbieders.
Informatie over handelsmerken
- De termen HDMI en HDMI High-Definition Multimedia Interface en het HDMI-logo zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen.
- Geproduceerd onder licentie van Dolby Laboratories. Dolby en het dubbele-D-symbool zijn handelsmerken van Dolby Laboratories.
- "BRAVIA" en Bijn Ahandelsmerken van Sony Corporation.
- Gracenote, Gracenote eyeQ, Gracenote VideolD, Gracenote Video Explore, het Gracenote-logo en -logotype, en het logo "Powered by Gracenote" zijn gedeponeerde handelsmerken of handelsmerken van Gracenote in de Verenigde Staten en/of andere landen.
- Wi-Fi, Wi-Fi Direct, Miracast en Wi-Fi Protected Setup zijn handelsmerken of gedeponeerde handelsmerken van Wi-Fi Alliance.
- MHL, Mobile High-Definition Link en het logo van MHL zijn handelsmerken of gedeponeerde handelsmerken van MHL Licensing, LLC.
- Raadpleeg http://patents.dts.com voor meer informatie over DTS-patenten. Gefabriceerd onder licentie van DTS, Inc. DTS, het overeenkomstige symbool en DTS gecombineerd met het overeenkomstige symbool zijn gedeponeerde handelsmerken, en DTS Digital Surround is een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten voorbehouden.
- Het Bluetooth® woordmerk en logo's zijn het eigendom van Bluetooth SIG, Inc. en het gebruik van deze merken door Sony Corporation gebeurt onder licentie. Andere handelsmerken en handelsnamen zijn het eigendom van hun respectieve eigenaars.
- DiSEqC™ is een handelsmerk van EUTELSAT. Deze tv biedt ondersteuning voor DiSEqC 1.0. Deze tv is niet geschikt voor het aansturen van gemotoriseerde antennes.
- TUXERA is een gedeponeerd handelsmerk van Tuxera Inc. in de VS en andere landen.
