Produkttyp	LED LCD-TV
Märke och modell	Sony Bravia KDL65W855C
Skärmstorlek (diagonal)	163,9 cm (65 tum)
Upplösning	1920 x 1080 pixlar (Full HD)
Bakgrundsbelysning	LED
Mått med stativ (B x H x D)	145,5 x 89,1 x 26,5 cm
Mått utan stativ (B x H x D)	145,5 x 84,3 x 7,8 cm
Vikt med stativ	24,5 kg
Vikt utan stativ	23,4 kg
Strömförsörjning	220 V - 240 V AC, 50 Hz
Energiförbrukning i standardläge	171 kWh/år (uppskattning)
Förbrukning i standby	0,50 W (upp till 12 W vid uppdatering)
TV-standarder	Analog B/G, D/K, L, I; Digital DVB-T/T2/C, DVB-S/S2
Trådlös anslutning	Wi-Fi IEEE 802.11a/b/g/n, Bluetooth 4.1
HDMI-ingångar	4 (varav 1 med ARC, 1 med MHL)
USB-ingångar	3 (varav 1 för HDD-inspelning)
Ljudutgång	2 x 10 W, optisk kontakt, hörlurar
Underhåll och rengöring	Använd en mjuk, torr trasa; spraya aldrig vätska direkt; undvik slipande medel eller lösningsmedel.
Säkerhet	Blockera inte ventilationsöppningar; installera på en stabil yta; koppla ur före rengöring; håll öppen låga borta.
Tillbehör (extra)	Väggfäste SU-WL450, aktiva 3D-glasögon, trådlös subwoofer, pekfjärrkontroll

Vanliga frågor - Bravia KDL65W855C SONY

Hur rengör jag TV:ns skärm och hölje?

Koppla först ur nätsladden. Använd en mjuk, torr trasa för att ta bort damm. För fläckar, fukta trasan lätt med en lösning av milt rengöringsmedel. Spraya aldrig vätska direkt på TV:n och använd inte slipande medel, alkohol, bensin eller thinner.

Vad gör jag om fjärrkontrollen inte fungerar?

Kontrollera först batterierna: följ polariteten, blanda inte gamla och nya batterier, och byt vid behov. Se till att inget hinder blockerar fjärrkontrollsensorn. Om problemet kvarstår, återställ TV:n genom att koppla ur nätsladden i två minuter.

Skärmen är svart och det kommer inget ljud. Vad gör jag?

Kontrollera först antenn-/kabelanslutningen. Se till att TV:n är inkopplad och påslagen (tryck på strömknappen). Om inget visas, vänta ungefär en minut efter påslagning för att låta systemet initieras.

Hur ansluter jag TV:n till internet via Wi-Fi?

Tryck på HOME, gå till [Inställningar] → [Nätverk] → [Trådlös nätverkskonfiguration]. Välj ditt nätverk (SSID) och ange lösenordet. Om WPS inte fungerar, använd [Anslut via söklista] eller [Manuell inmatning].

Hur uppdaterar jag TV:ns programvara?

Se till att TV:n är ansluten till internet. Tryck på HOME, välj [Hjälp] → [Systemprogramuppdatering] → [Automatisk nedladdning av programvara] och aktivera den. Du kan även starta en manuell uppdatering via [Underhållsuppdatering]. Koppla inte ur under uppdateringen (LED-indikatorn blinkar vitt).

Kan jag installera denna TV på väggen?

Ja, använd väggfästet SU-WL450 (medföljer ej). Installationen bör utföras av en kvalificerad tekniker. Följ anvisningarna för fästet och manualen. Lämna minst 10 cm utrymme runt TV:n för korrekt ventilation.

Jag har glömt PIN-koden för föräldralåset. Vad gör jag?

Standard-PIN-koden är 9999. Den koden accepteras alltid. Ange den för att komma åt inställningarna och ändra koden.

Hur använder jag hörlurar med denna TV?

Anslut hörlurarna till AUDIO OUT-uttaget (stereo minijack) på TV:ns baksida. Tryck på HOME, gå till [Inställningar] → [Ljud] → [Hörlurar/ljudutgång] och välj [Hörlurar]. Ställ in volymen på en måttlig nivå för att skydda din hörsel.

Vad är energiförbrukningen i standby?

Standbyförbrukningen är lägre än 0,50 W (den kan uppgå till 12 W om TV:n utför en programuppdatering eller laddar ner programguiden). För maximal energibesparing, koppla ur TV:n om du inte använder den på flera dagar.

Vilka batterier använder fjärrkontrollen och hur byter jag dem?

Fjärrkontrollen använder två AAA-batterier (LR03). Öppna batterifacket på baksidan, sätt i batterierna enligt polaritet (+ och -). Blanda inte nya och gamla batterier, eller olika batterityper. Kassera använda batterier enligt lokala föreskrifter.

BRUKSANVISNING Bravia KDL65W855C SONY

Innehållsförteckning

VIKTIGT MEDDELANDE....2

Säkerhetsinformation....3

Säkerhetsföreskrifter 4

Delar och reglage....6

Kontroller och indikatorer ....6

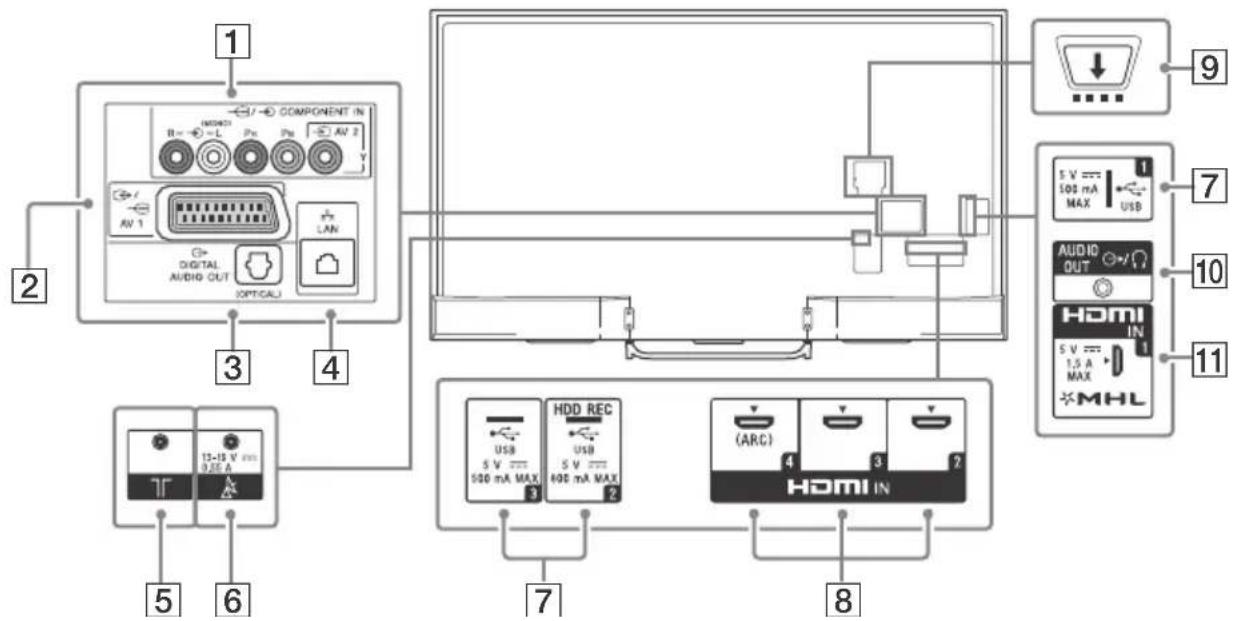

Ingångar och utgångar 7

Använda fjärrkontrollen....9

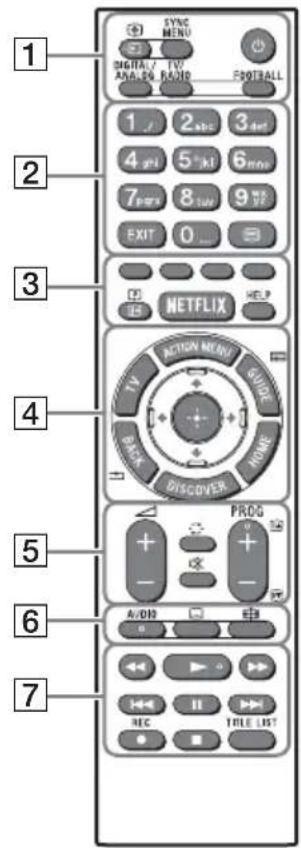

Beskrivning av fjärrkontrollens delar .....9

Montera TV:n på väggen....11

Felsökning.... 12

Problem och lösningar....12

Specifikationer 13

Inledning

Tack för att du har valt denna produkt från Sony. Innan du använder TV:n bör du läsa igenom den här bruksanvisningen noga och spara den för framtida bruk.

Anmärkning

• Innan du använder TV:n bör du läsa avsnittet "Säkerhetsinformation" (sidan 3).
• De bilder som används i startguiden i denna handbok är bara referenser och kan skilja sig från utseendet på den faktiska produkten.

Identifieringsetikettens placering

Etiketter för modellnr, tillverkningsdatum (år/månad) och strömförsörjning finns på TV:ns eller förpackningens baksida.

WARNING!

FÖR ATT FÖRHINDRA ATT BRAND SPRIDS

SKA LEVANDE LJUS ELLER ÖPPNA LÅGOR ALLTID

HÅLLAS PÅ AVSTÅND FRÅN PRODUKTEN.

VIKTIGT MEDDELANDE

Denna produkt har tillverkats av eller på uppdrag av Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Frågor som rör produkternas överensstämmelse, grundar sig på Europeiska unionens lagstiftning skall ställas till den auktoriserade representanten, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien. För service och garantiärenden, vänligen se de adresser som finns i de separata service och garantihandlingarna.

Anmärkning beträffande trådlös signal

Härmed intygar Sony Corporation att denna enhet står i överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG.

För ytterligare information gå in på följande hemsida: http://www.compliance.sony.de/

Meddelande till kunder: följande information gäller endast för utrustning som sålts i länder där EU-direktiv gäller.

Trådlösa TV-system kan användas i följande länder:

Denna utrustning kan användas i andra icke-europeiska länder.

Säkerhetsinformation

WARNING

Batterier får inte utsättas för hög temperatur, exempelvis från solljus, eld och liknande.

Installation

Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom.

Installation

• TV:n bör placeras nära ett lätt åtkomligt eluttag.
• Placera TV-apparaten på en stabil, plan yta för att undvika att den faller ner och orsakar personskada eller skada på TV:n.
• Endast en behörig servicetekniker får utföra vägginstallationer.
• Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive: Väggfäste

— SU-WL450 (förutom KDL-75W855C)

- Använd de skruvar som levererades med väggfästet när väggfästet monteras på TV:n. De medföljande skruvarna är utformade enligt bilden mätt från väggfästets kontaktyta. Skruvarnas diameter och längd varierar beroende på väggfästets modell.

Användning av andra skruvar kan skada TV:n internt eller medföra att den faller ned.

8 mm - 12 mm

Skruv (medföljer väggfästet) Väggfäste TV:ns bakre hölje

Transport

• Lossa alla kablar från TV:n innan du transporterar den.
• Det krävs två eller tre personer för att bära en stor TV-apparat.
• När TV:n ska transporteras bör den hållas enligt nedan. Tryck inte på LCD-panelen eller ramen runt bildskärmen.

• Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.
• Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar.

Ventilation

• Täck inte för och stoppa inte in några föremål i TV:ns ventilationshål.
• Lämna fritt utrymme runt TV:n enligt nedanstående figur.
• Vi rekommenderar bestämt att du använder Sonys väggfäste för att säkerställa tillräcklig luftcirkulation.

Monterad på väggen

10 cm 30 cm 10 cm 10 cm

Lämna minst så här mycket fritt utrymme runt TV:n.

Monterad på stativ

10 cm 30 cm 10 cm 6 cm

Lämna minst så här mycket fritt utrymme runt TV:n.

- För att säkerställa korrekt ventilation och förhindra ansamling av damm eller smuts:

— Lägg inte TV:n platt ned och installera den inte upp-och-ned, bakvänd eller vänd sidledes.
— Placera inte TV:n på en hylla eller matta, i en säng eller i en garderob.
- Täck inte över TV:n med tyg såsom gardiner och lägg inte tidningar och liknande på den.

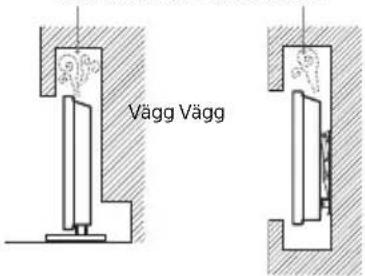

— Installera inte TV:n såsom figurerna nedan visar.

Luften kan inte cirkulera fritt.

Vägg Vägg

Nätkabel

Hantera nätkabeln och eluttaget enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom:

— Använd endast nätkablar från Sony och inga andra märken.
— För in stickkontakten hela vägen i eluttaget.
— Anslut TV:n till ett eluttag som levererar 220-240 volt AC.
- För din egen säkerhet, lossa nätkabeln från eluttaget före ledningsdragning och se till att du inte snavar på kablarna.
- Lossa nätkabeln från eluttaget innan du flyttar TV:n eller utför något arbete på den.
— Håll nätkabeln på avständ från värmekällor.
- Lossa stickkontakten från eluttaget och rengör den regelbundet. Om kontakten täcks med damm och tar upp fukt kan isoleringen försämras, vilket kan orsaka brand.

Anmärkning

• Använd inte medföljande nätkabel tillsammans med annan utrustning.
• Kläm, böj eller vrid inte nätkabeln för mycket. Ledarna inne i kabeln kan exponeras eller gå av.
• Modifiera inte nätkabeln.
• Ställ inga tunga föremål på nätkabeln.
• Dra inte i själva kabeln när du lossar nätkabeln från eluttaget - ta tag i stickkontakten.
• Anslut inte alltför många apparater till ett och samma eluttag.
• Använd inte eluttag som inte passar till stickkontakten.

Förbjuden användning

Installera inte och använd inte TV:n på platser eller i miljöer/situationer som beskrivs nedan. Annars kan felfunktioner uppstå i TV:n som kan orsaka brandtillbud, elektriska stötar eller skador på person eller egendom.

Platser:

- Utomhus (i direkt solsken), på stranden, i en båt eller någon annan typ av fartyg, i ett fordon, på sjukvårdsinrättningar, på ostadiga platser, nära vatten, regn, fukt eller rök.

Miljöer:

- Platser som är mycket varma, fuktiga eller dammiga, där insekter kan sig in i TV:n, där TV:n kan utsättas för mekaniska vibrationer eller i närheten av brinnande föremål (t.ex. levande ljus). TV-apparaten får inte utsättas för dropp eller stänk och vätskebehållare såsom vaser får inte ställas på den.

Situationer:

- Använd när dina händer är våta, med kabinettet borttaget eller med tillval som inte rekommenderas av tillverkaren. Koppla loss TV:n från eluttaget och antennen när det åskar.

- Installera TV:n så att den sticker ut i ett öppet utrymme. Det kan leda till materiella skador eller personskador om en person eller något föremål stöter emot TV:n.

- Placera TV:n i ett fuktigt eller dammigt utrymme, eller i ett rum med oljig rök eller ånga (nära köksbänkar eller luftfuktare). Det kan orsaka elektriska stötar eller att TV:n blir skev.

- Installera TV:n på platser som utsätts för extrema temperaturer som direkt solljus, nära en värmeradiator eller en värmeventil. TV:n kan överhettas i ett sådant förhållande vilket kan orsaka deformation av höljet och/eller fel på TV:n.

- Om TV:n placeras i ett omklädesrum för ett allmänt bad eller varma källor kan TV:n skadas av luftburen svavel etc.

• Utsätt inte skärmen för direktbelysning eller solljus för att du ska erhålla den bästa bildkvaliteten.
• Undvik att flytta TV:n från en kall till en varm plats. Plötsliga förändringar i rumstemperaturen kan orsaka kondensbildning. Detta kan göra att TV:n visar en dålig bildkvalitet och/eller dålig färg. Om detta sker måste fukten avdunsta helt innan TV:n startas.

Trasiga delar:

• Kasta aldrig något mot TV:n. Skärmglaset kan gå sönder och orsaka allyarliga personskador.
• Om TV:ns hölje spricker, koppla loss TV:n från eluttaget innan du tar i den. Annars föreligger risk för elektriska stötar.

När TV:n inte används

• Om du inte tänker använda TV:n på flera dagar bör du koppla loss TV:n från eluttaget av miljö- och säkerhetsskäl.
• Eftersom TV-apparaten inte kopplas bort från nätspänningen när du endast stänger av den måste du även lossa stickkontakten från eluttaget för att helt koppla bort TV:n.
• Vissa TV-apparater kan dock ha funktioner som kräver att TV:n står kvar i standby-läge för att den skall fungera korrekt.

Barnens säkerhet

• Se till att barn inte klättrar på TV:n.
• Håll små tillbehör utom räckhåll för barn så att de inte råkar sväljas av misstag.

Om följande problem uppstår...

Stäng av TV:n och lossa omedelbart stickkontakten från eluttaget om något av följande problem uppstår.

Kontakta din återförsäljare eller ett Sony servicecenter för att få TV:n undersökt av en behörig servicetekniker.

Om:

— Nätkabeln skadas.
— Eluttaget inte passar till stickkontakten.
— TV-apparaten skadas genom att den tappas, utsätts för hårda stötar eller genom att föremål kastas på den.
— Vätska eller något föremål råkar hamna i höljets öppningar.

Om LCD-skärmens temperatur

När LCD-skärmen används under en längre tid kan området runt panelen bli varmt. Du kan känna denna värme om du tar på panelen med handen.

Varning!

Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel-TV nät kan i vissa fall medföra brandfara.

För att undvika detta skall vid anslutning av utrustningen till kabel-TV nät galvanisk isolator finnas mellan utrustningen och kabel-TV nätet.

Säkerhetsföreskrifter

Se på TV

• Vissa människor kan uppleva obehag (t.ex. ansträngda ögon, trötthet eller illamående) när man tittar på 3D-videobilder eller spelar stereoskopiska 3D-spel. Sony rekommenderar att alla som tittar på 3D-videobilder eller spelar stereoskopiska 3D-spel tar regelbundna pauser medan de gör det. Längden eller frekvensen av nödvändiga pauser varierar från person till person. Du måste själv avgöra vad som fungerar bäst. Om du upplever något obehag, ska du sluta titta på 3D-videobilder eller spela stereoskopiska 3D-spel tills obehaget upphör och kontakta en läkare om du tycker att det är nödvändigt. Du bör även granska (i) bruksanvisningen för alla andra enheter eller media som används med TV-apparaten och gå till (ii) vår webbplats (www.sony.eu/support) för den senaste informationen. Synen hos barn (speciellt under sex års ålder) utvecklas fortfarande. Kontakta en läkare (t.ex. en barn- eller ögonläkare) innan du låter barn titta på 3D-videobilder eller spela stereoskopiska 3D-spel. Vuxna ska övervaka barn och säkerställa att de följer rekommendationerna ovan.
• 3D-glasögonen får inte användas, förvaras eller lämnas på platser med hög temperatur t.ex. i direkt solljus eller i soluppvärmda bilar.
• Du bör titta på TV i ett rum med måttlig belysning. TV-tittande i dålig belysning eller under långa perioder påfrestar ögonen.
• När du använder hörlurar, ställ in ljudvolymen på en måttlig nivå så att du inte skadar din hörsel.

LCD-skärm

• Trots att LCD-skärmen är tillverkad med högteknologisk precision och 99,99 procent eller mer av bildpunkterna är effektiva kan svarta punkter eller färgade punkter (röda, blå eller gröna) framträda konstant på LCD-skärmen. Detta är en strukturell egenskap hos LCD-skärmar och indikerar inte något fel.
• Tryck inte på och repa inte frontfiltret. Placera inte heller några föremål ovanpå denna TV-apparat. Bilden kan bli ojämn och LCD-skärmen kan skadas.
• Om TV:n används på en kall plats kan fläckar framträda i bilden eller bilden kan bli mörk. Detta indikerar inte någon felfunktion. Fenomenet försvinner när temperaturen stiger till normal nivå.
• En spökbild kan uppstå om en stillbild ligger kvar på skärmen under en längre tid. Den försvinner troligtvis efter en stund.
• Bildskärmen och höljet blir varma när TV:n används. Detta är inget fel.
• LCD-skärmen innehåller en liten mängd flytande kristaller. Kassera TV:n enligt lokala lagar och bestämmelser.

Hantering och rengöring av TV:ns bildskärm/hölje

Var noga med att lossa nätkabeln från eluttaget före rengöring. Observera följande försiktighetsåtgärder för att undvika degradering av material eller skärmens ytskikt.

• Använd en mjuk duk när du dammar av bildskärmen/höljet. Smuts som är svår att få bort kan du avlägsna genom att fukta duken med ett milt, utspätt rengöringsmedel.
• Spreja aldrig vatten eller rengöringsmedel direkt på TV-apparaten. Det kan droppa ner på skärmens underkant eller dess yttre delar och komma in i TV-apparaten, vilket kan orsaka skador på TV:apparaten.
• Använd aldrig skurdukar med slipmedel, alkaliska eller sura rengöringsmedel, skurpulver eller skarpa lösningsmedel såsom alkohol, bensin, thinner eller insektsspray. Om sådana material används, eller vid långvarig kontakt med gummi- eller vinylmaterial, kan skärmens ytskikt och höljet skadas.
• Vi rekommenderar att du regelbundet dammsuger ventilationsöppningarna för att säkerställa fullgod ventilation.
• När du justerar TV:ns vinkel, rör den försiktigt så att TV:n inte flyttar sig eller glider av stativet.

Extra utrustning

• Håll extra tillbehör och utrustning som avger elektromagnetisk strålning på avständ från TV:n. Annars kan bildstörningar och/eller akustiskt brus uppstå.
• Denna utrustning har testats och befunnits följa gränsvärdena som anges i EMC-direktivet vid användning av en anslutningskabel som är kortare än 3 meter.

Rekommendation för kontakten av F-typ

Den inre träden får inte skjuta ut mer 1,5 mm från anslutningsdelen.

(Referensritning för kontakten av F-typ)

Trådlös funktion

• Använd inte denna enhet i närheten av medicinsk apparatur (pacemaker m.m.) eftersom dessa apparater då kan upphöra att fungera.
• Även om den här enheten sänder/tar emot kodade signaler, bör du vara försiktig med icke-auktoriserat uppsnappande. Vi kan inte hållas ansvariga för problem som uppstår.

Försiktighet vid hantering av fjärrkontrollen

• Var noga med att sätta i batterierna åt rätt håll (+ / -).
• Använd inte olika typer av batterier tillsammans och blanda inte gamla och nya batterier.
• Kassera batterier enligt gällande miljöbestämmelser. I vissa regioner kan särskilda bestämmelser gälla för kassering av batterier. Rådfråga de lokala myndigheterna.
• Hantera fjärrkontrollen med varsamhet. Se till att inte tappa eller trampa på den och spill inga vätskor på den.
• Placera inte fjärrkontrollen i närheten av värmekällor, i direkt solljus eller i ett fuktigt rum.

Kassering av TV-apparaten

Omhändertagande av gamla elektriska och elektroniska produkter (Användbar i den Europeiska Unionen och andra Europeiska länder med separata insamlingssystem)

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som

hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Avfallsinstruktion rörande förbrukade batterier (gäller i EU och andra europiska länder med separata insamlingssystem)

Denna symbol på batteriet eller på förpackningen betyder att batteriet inte skall

behandlas som vanligt hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för kvicksilver (Hg) eller bly (Pb) läggs till om batteriet innehåller mer än 0,0005% kvicksilver eller 0,004% bly. För att säkerställa för att dessa batterier blir kastade på ett riktigt sätt, kommer du att bidra till att skydda miljön och människors hälsa från potentiella negativa konsekvenser som annars kunnat blivit orsakat av felaktig avfallshantering. Återvinning av materialet vill bidra till att bevara naturens resurser. När det gäller produkter som av säkerhet, prestanda eller dataintegritetsskäl kräver permanent anslutning av ett inbyggt batteri, bör detta batteri bytas av en auktoriserad servicetekniker. För att försäkra att batteriet blir behandlat korrekt skall det levereras till återvinningsstation för elektriska produkter när det är förbrukat. För alla andra batterier, vänligen se avsnittet om hur man tar bort batteriet på ett säkert sätt. Lämna batteriet på en återvinningsstation för förbrukade batterier. För mer detaljerad information rörande korrekt avfallshantering av denna produkt eller batterier, vänligen kontakta ditt kommunkontor, din avfallsstation eller din återförsäljare där du köpt produkten.

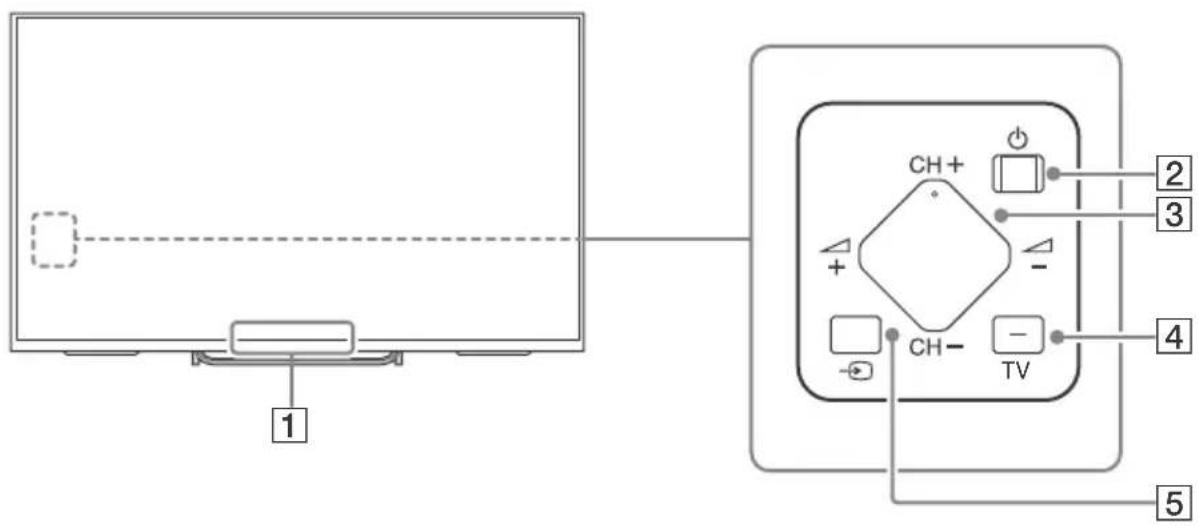

Delar och reglage

Kontroller och indikatorer

1 CH+ 2 3 4 CH- TV 5

1 Fjärrkontroll-sensor ^1* / Ljussensor ^*1 / LED-belysning / 3D synk.-sändare ^*1

LED-belysningen tänds eller blinkar enligt TV:ns status.

• Vit
Vid påslagning av TV:n/bild släckt-läge/programvaruuppdatering osv.
• Cyan
Vid trådlös anslutning med en mobil enhet.
- R s^2a^*
Inspelningsläge.
• Gul
Timern är inställd.

2 ⏻ (Strömbrytare)

3 CH +/- (Kanal)

$$ \triangle + / - (\text { Volym }) $$

4 TV

Växla till en TV-kanal eller ingång från annat program.

5 → (Val av ingång)

Visa och välj ingångskällan.

*1 Placera ingenting nära sensorn.
*2 Endast för begränsad region/land/TV-modell.

Ingångar och utgångar

1 → AV 2, → ⬙ /→ COMPONENT IN

• För en kompositanslutning: Använd → AV 2 och → (L/R) för → ⋯ /→ COMPONENT IN*¹.
• För en komponentanslutning: Använd Y, PB, PR, och → (L/R).

2 ↩ /→ ⋯ A V 1

Anslut med en SCART-kabel. När du ansluter en analog dekoder avger TV-mottagaren kodade signaler till dekodern och dekodern avkodar signalerna innan de matas ut.

• Om du ansluter en stor USB-enhet kan den störa andra anslutna enheter i närheten.
• Om du ansluter en stor USB-enhet ska den anslutas till USB 1-uttaget.

8 HDMI IN 2/3/4

Om om du ansluter ett digitalt ljudsystem som är kompatibelt med ARC-tekniken (Audio Return Channel) bör du använda HDMI IN 4. Annars krävs ytterligare en anslutning till DIGITAL AUDIO OUT (OPTICAL).

9 CAM (Conditional Access Module, villkorlig åtkomsmodul)

• Tillhandahåller åtkomst till betal-TV-tjänster. Mer information finns i bruksanvisningen som medföljer din CAM.
• Sätt inte in smartkortet direkt i TV:ns CAM-plats. Det måste placeras i CAM-modulen som tillhandahålls av din auktoriserade återförsäljare.
• CAM stöds inte i vissa länder/områden. Fråga din auktoriserade återförsäljare.
• Ett CAM-meddelande kan visas när du växlar till ett digitalt program efter att ha använt Internetvideo.

10 AUDIO OUT

För att lyssna på ljudet från TV:n via ansluten utrustning trycker du på HOME. Välj [Inställningar] → [Ljud] → [Hörlurar/ ljudutgång] och välj sedan önskat alternativ.

11 HDMI IN 1/MHL

Du kan ansluta din MHL (Mobile High-definition Link)-enhet genom att använda en MHL-kabel av HD-kvalitet.

*1 Anslut till L (MONO)-ljuduttaget när du ansluter monoutrustning.
*2 Endast för begränsad region/land/TV-modell.
*3 HDD REC-funktionen kommer att bli tillgänglig under 2015. Du kommer automatiskt att erhålla HDD REC-funktionen som en programvaruuppdatering. Se till att din TV är ansluten till Internet. Om du inte har någon nätverksanslutning kan du hämta programvaran på Sonys supportwebbplats via din dator. Se Sonys supportwebbplats för mer information om uppgradering. Prenumerera på http://www.sony.eu/support/2015tvnetworkupdate för att hålla dig uppdaterad om exakt lanseringsdatum.

Använda fjärrkontrollen

Beskrivning av fjärrkontrollens delar

1 2 3 4 5 6 7 SYNC MENU DIGITAL / TV ANA, PC, RADIO FOOTBALL 1 2 abc 3 abc 4 pH 5 pH 6 mm 7 PWR 8 TWR 9 PWR EXIT 0 ... NETFLIX HELP TV ACTION MENU GUIDE BACK INFO DISCOVER PROG A/OI REC TITLE LIST

1 → /÷(Ingångsväljare/Text halt)

I TV-läget: Visa och välj ingångskällan.

I textläget: Frys aktuell sida.

(TV-standby)

Slå på eller stäng av TV:n (standbyläge).

DIGITAL/ANALOG

Växla mellan digitalt och analogt läge.

TV/RADIO

Växla mellan sändningar från TV eller RADIO.

SYNC MENU

Visa BRAVIA Sync-menyn.

FOOTBALL

Slå på eller stäng av Live Football Mode (när denna funktion är tillgänglig).

2 Sifferknappar

EXIT

Återgå till den föregående skärmen eller avsluta menyn. När en interaktiv programtjänst är tillgänglig trycker du för att avsluta tjänsten.

(Text)

Visa textinformation.

3 Färgknappar

Utför motsvarande funktion vid tillfället.

i+/? ( V i s a i n f o / t

Visa information.

NETFLIX\*1

Få tillgång till onlinetjänsten "NETFLIX".

HELP

Visa Hjälpmenyn.

4 ACTION MENU

Visa en lista över relevanta funktioner.

TV

Växla till en TV-kanal eller ingång från annat program.

GUIDE/1

Visa den digitala programguiden.

BACK/

Återgå till föregående skärm.

HOME

Visa TV:ns Home-meny.

DISCOVER

Ta fram innehållsfältet för att söka efter innehåll.

//// (Välj alternativ/Enter)

5 ∠ +/- (Volym)

Justera volymen.

(Hoppa)

Hoppa fram och tillbaka mellan två kanaler eller ingångar. TV:n växlar mellan den aktuella kanalen eller ingången och den senaste kanalen eller ingången som valdes.

呂 × (Ljud av)

Stäng av ljudet. Tryck igen för att återställa ljudet.

PROG +/-/▲/▼

I TV-läget: Välj kanal.

I textläget: Välj nästa (▲) eller föregående (▼) sida.

6 AUDIO

Ändra språk för det program som visas för tillfället.

(Inställning av textning)

Slå på eller stäng av textning (när funktionen är tillgänglig).

(Bredbildsläge)

Ändra skärmformatet.

7 ◀◀/▶/▶▶/◀◀/■/▶▶/■

Använd mediainnehåll på TV:n och ansluten BRAVIA Sync-kompatibel enhet.

● REC\*1\*2

Spela in aktuellt program med USB HDD-inspelningsfunktionen.

TITLE LIST\*1

Visa titellistan.

*1 Fjärrkontrollknappens plats, tillgänglighet och funktion kan variera beroende på land/region/TV-modell.

*2 HDD REC-funktionen kommer att bli tillgänglig under 2015. Du kommer automatiskt att erhålla HDD REC-funktionen som en programvaruuppdatering. Se till att din TV är ansluten till Internet. Om du inte har någon nätverksanslutning kan du hämta programvaran på Sonys supportwebbplats via din dator. Se Sonys supportwebbplats för mer information om uppgradering. Prenumerera på http://www.sony.eu/support/2015tvnetworkupdate för att hålla dig uppdaterad om exakt lanseringsdatum.

Montera TV:n på väggen

I bruksanvisningen för denna TV visas endast stegen för att förbereda montering av TV:n innan själva installationen på väggen utförs.

Till kunden:

Sony rekommenderar starkt att du låter din Sony-återförsäljare eller en auktoriserad installatör installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv.

Till Sony-återförsäljare och installatörer:

Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt.

Experthjälp krävs för installation av denna produkt, speciellt för att avgöra väggens styrka att hålla TV:ns vikt. Var därför noga med att överlåta väggmontering av denna produkt till din Sony-återförsäljare eller en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvarigt för någon form av egendomsskador eller personskador som beror på felaktig hantering eller felaktig installation.

Använd väggfästet SU-WL450 (medföljer ej) (KDL-65W859C/65W858C/65W857C/65W855C) för att montera TV:n på väggen.

Se också bruksanvisningen och installationsguiden som medföljer väggfästet för montering av väggfästet.

Anmärkning

- Förvara alltid de borttagna skruvarna på en säker plats och håll dem borta från barn.

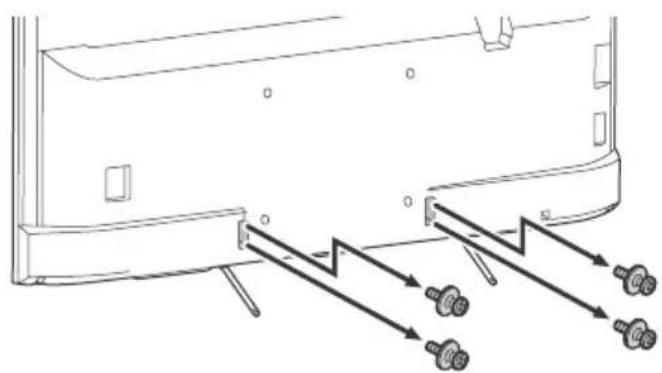

Demontera bordsstativet från TV:n

På följande webbplats finns det instruktioner om hur du installerar väggfästet till din TV-modell: www.sony.eu/tv/wall-mount-bracket-manual

Felsökning

För att hålla TV:ns programvara uppdaterad måste man ladda ner den senaste programvaruinformationen via det digitala sändningssystemet eller Internet och sedan uppdatera programvaran. Välj [Uppdatera nu] för att starta en programvaruuppdatering. LEDbelysningen blinkar vit när programvaran uppdateras. Koppla inte ur nätkabeln under programvaruuppdateringen. Uppdateringen av programvaran kanske inte genomförs korrekt om du gör det, vilket kan leda till programvarufel. Programvaruuppdateringar kan ta upp till 30 minuter. Om du inte vill uppdatera programvaran automatiskt trycker du på HOME och väljer [Hjälp] → [Systemprogramuppdatering] → [Automatisk programnedladdning] → [Av].

När du kopplar in TV:n kanske det inte går att starta TV:n på ett tag även om du trycker på strömknappen på fjärrkontrollen eller TV:n, eftersom det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen. När du startar genom att trycka på strömknappen på fjärrkontrollen eller TV:n tar det tid för LED belysningen att tändas och för fjärrkontrollen att fungera.

När lysdioden blinkar, räkna hur många gånger den blinkar (intervallet är tre sekunder).

Om LED-belysningen blinkar röd återställer du TV:n genom att koppla från nätströmmen i två minuter, starta sedan TV:n. Kontakta din återförsäljare eller Sonys servicecenter om problemet kvarstår och ange hur många gånger LED-belysning blinkar röd (intervallet är tre sekunder). Koppla från nätströmmen och informera din återförsäljare eller Sonys servicecenter.

När lysdioden inte blinkar kontrollerar du de olika sakerna i tabellen nedan.

Du kan också se [Felsökning] i Hjälpguiden eller utföra självdiagnostik genom att välja [Hjälp] → [Självdiagnostik]. Om problemet kvarstår, kontakta en auktoriserad servicetekniker som kan serva din TV.

Problem och lösningar

Ingen bild (skärmen är mörk) och inget ljud.

• Kontrollera antenn/kabelanslutningen.
• Anslut TV:n till vägguttaget och tryck på ⏻ på TV:n eller ⏻ på fjärrkontrollen.

Vissa program kan inte ställas in.

• Kontrollera antenn/kabelanslutningen eller parabolantenn.
• Satellitkabeln kan vara kortsluten eller så kan det förekomma kontaktproblem med kabeln. Kontrollera kabeln och anslutningen och stäng därefter av TV:n med På / Av-omkopplaren för nätström och slå därefter på den igen.
• Frekvensen som du har angett är utanför området. Rådfråga det mottagande satellitsändningsföretaget.

Det finns ingen kabel-TV-tjänst (program).

• Kontrollera kabelanslutningen eller inställningen.
• Försök med [Digital automatisk kanalinställning] genom att välja [Egen antenn] istället för [Kabel-TV].

Fjärrkontrollen fungerar inte.

- Byt ut batterierna.

Lösenordet för [Barnlås] har glömts bort.

- Mata in PIN-koden 9999. (PIN-kod 9999 accepteras alltid.)

Det blir varmt runt TV:n.

- När TV:n används under en längre tidsperiod blir det varmt runt TV:n. Du kan känna denna värme om du tar på panelen med handen.

Fruset ljud eller frusen bild, en tom skärm eller om TV:n inte reagerar på TV:ns eller fjärrkontrollens knapptryckningar.

- Genomför en enkel återställning av TV:n genom att dra ur nätsladden i två minuter. Sätt sedan i den igen.

Det går inte att hitta knapparna ⏻, CH+/-, ∠+/-, ➡ och TV på TV:n.

- Se bilden nedan för att hitta knapparna på TV:n.

TV:ns baksida

CH+ CH- TV

LED-belysning är på.

- Om du inte vill tända LED-belysning, kan du släcka den. Tryck på HOME, välj sedan [Inställningar] → [LED-belysning] → [Av].

Går inte att ansluta till en trådlös router med WPS (Wi-Fi Protected Setup).

- Om du använder WEP-säkerhet, välj [Enkelt] → [Wi-Fi] → [Anslut via skanningslista]. Välj därefter det nätverksnamn (SSID) som du vill ansluta till.

Kan inte hitta det nätverksnamn som krävs för nätverksinställning.

- Välj [[Manuell inmatning]] och tryck påför att ange nätverksnamn.

Specifikationer

System

Skärmsystem

LCD-skärm (bildskärm med flytande kristaller),

LED-bakgrundsbelysning

TV-system

Beroende på val av land/område

Analogt: B/G, D/K, L, I

Digitalt: DVB-T/DVB-C

DVB-T2

Satellit: DVB-S/DVB-S2

Färg/videosystem

Analogt: PAL, SECAM, NTSC3.58 (Endast video),

NTSC4.43 (Endast video)

Digital: Se Hjälpguiden.

Kanaltäckning

Analogt: UHF/VHF/kabel, beroende på ditt val av land/område.

Digitalt: UHF/VHF/kabel, beroende på ditt val av land/område.

Satellit: IF-frekvens 950-2 150 MHz

Ljudutgång

10 W + 10 W

Trådlös teknik

Protokoll IEEE802.11a/b/g/n

Bluetooth version 4.1

Uttag för ingångar/utgångar

Antennkabel

75 ohms extern anslutning för VHF/UHF

Satellitantenn

Honkontakt av F-Typ IEC169-24, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-ton, Distr. via enkel kabel-TV EN50494.

↔ / →…AV1

21-polig scart-kontakt (CENELEC standard) inkl.

ljud/videoingång, RGB-ingång och TV-ljud/videoutgång.

YP_BP_R (komponentvideo): 1080p (50, 60 Hz),

1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Ljudingång (Phonokontaktuttag)

AV2

Videoingång (vanlig phonokontakt med Y-ingång)

HDMI IN 1, 2, 3, 4

Video (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC-format Video (3D):

Frame Packing: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Sida-vid-sida: 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Över-under: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Ljud: 5,1-kanals linjär PCM: 32, 44,1, 48, 88,2, 96, 176,4 och 192 kHz, 16-, 20- och 24-bitars, Dolby Digital och DTS ARC (Audio Return Channel) (endast HDMI IN 4)

Ljud: 5,1-kanals linjär PCM: 32, 44,1, 48, 88,2, 96, 176,4 och 192 kHz, 16-, 20- och 24-bitars, Dolby Digital och DTS

Digitalt optiskt kontakt (tvåkanalig linjär PCM, Dolby Digital, DTS)

AUDIO OUT (stereominiuttag) Hörlurar, ljudutgång, subwoofer

1, (HDD REC)^*^4, 3

USB HDD-enhetsport (endast 2), USB-port

CAM-plats (CA-modul)

LAN

10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika. Kommunikationshastighet och -kvalitet för 10BASE-T/100BASE-TX garanteras inte för denna TV.)

Övrigt

Medföljande tillbehör

Väggfäste: SU-WL450 (förutom KDL-75W855C)

Trådlös subwoofer: SWF-BR100

MHL-kabel: DLC-MC10, DLC-MC20

Aktiva 3D-glasögon: TDG-BT500A

Driftstemperatur

0^ C - 40^ C

Driftsluftfuktighet

10 % – 80 % relativ luftfuktighet (icke-kondenserande)

Strömförsörjning och övrigt

Strömförsörjning

220 V - 240 V växelström (AC), 50 Hz

Energieffektivitetsklass

KDL-75W855C / FWL-75W855C: A+ KDL-65W859C: A+ KDL-65W858C: A+ KDL-65W857C: A+ KDL-65W855C / FWL-65W855C: A+

Skärmstorlek (diagonalt uppmätt) (Cirka)

KDL-75W855C / FWL-75W855C: 189,3 cm / 75 tum KDL-65W859C: 163,9 cm / 65 tum KDL-65W858C: 163,9 cm / 65 tum KDL-65W857C: 163,9 cm / 65 tum KDL-65W855C / FWL-65W855C: 163,9 cm / 65 tum

Strömförbrukning

i [Standard]-läge

KDL-75W855C / FWL-75W855C: 163 W KDL-65W859C: 123 W KDL-65W858C: 123 W KDL-65W857C: 123 W KDL-65W855C / FWL-65W855C: 123 W

i [Dagsljus]-läge

KDL-75W855C / FWL-75W855C: 297 W KDL-65W859C: 230 W KDL-65W858C: 230 W KDL-65W857C: 230 W KDL-65W855C / FWL-65W855C: 230 W

Medelårsförbrukning ^*1

KDL-75W855C / FWL-75W855C: 226 kWh KDL-65W859C: 171 kWh KDL-65W858C: 171 kWh KDL-65W857C: 171 kWh KDL-65W855C / FWL-65W855C: 171 kWh

Effektförbrukning i viloläge* ^2*3 (standby)

0,50 W (12 W i programuppdateringsläge/EPG-uppdateringsläge)

Bildupplösning

1 920 punkter (horisontell) × 1 080 linjer (vertikal)

^1 Energiförbrukning per år, baseras på TV-apparatens strömförbrukning under 4 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används.
*2 Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer.
*3 Strömförbrukningen i standbyläge ökar när din TV är ansluten till nätverket.
^4 Endast för begränsad region/land/TV-modell.

Anmärkning

• Ta inte ut atrappkortet ur TV CAM-facket (CA-modul) om du inte sätter i ett smart-kort som sitter i CAM.
• Tillgången på alternativa tillbehör beror på land/region/TV-modell/lager.
• Design och specifikationer kan ändras utan förvarning.
  • Denna TV-apparat har MHL 2.

Anmärkningar om digital TV

• Funktioner avseende digital TV (DVB fungerar endast i länder eller områden där DVB-T/DVB-T2 (MPEG-2 och H.264/MPEG-4 AVC) digitala marksignaler sänds eller där du har tillgång till en kompatibel DVB-C (MPEG-2 och H.264/MPEG-4 AVC) kabeltjänst. Hör med din återförsäljare om du kan ta emot en DVB-T/DVB-T2-signal där du bor eller fråga din kabelleverantör om deras DVB-C-tjänst är lämplig för integrerad användning med denna TV-apparat.

- Din kabelleverantör kanske tar ut en avgift för sina tjänster och du kanske måste godkänna leverantörens villkor för den aktuella tjänsten.

- Denna TV följer gällande specifikationer för DVB-T/DVB-T2 och DVB-C, men vi kan inte garantera kompatibilitet med framtida DVB-T/DVB-T2 digitala marksändningar och DVB-C digitala kabelsändningar.

- Vissa digitala TV-funktioner kanske inte är tillgängliga i vissa länder/områden och DVB-C-kabel kanske inte fungerar korrekt med vissa leverantörer.

Information om varumärken

• Orden HDMI och HDMI High-Definition Multimedia Interface, samt HDMI-logotypen är varumärken eller registrerade varumärken för HDMI Licensing LLC i USA och andra länder.
• Tillverkad på licens från Dolby Laboratories. Dolby och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories.
• "BRAVIA" och Bär varumärken tillhörande Sony Corporation.
• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote-logotypen och "Powered by Gracenote"-logotypen är antingen registrerade varumärken eller varumärken som tillhör Gracenote i USA och/eller andra länder.
• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.
• Wi-Fi, Wi-Fi Direct, Miracast och Wi-Fi Protected Setup är varumärken eller registrerade varumärken som tillhör Wi-Fi Alliance.
• MHL, Mobile High-Definition Link och MHL-logotypen är varumärken eller registrerade varumärken som tillhör MHL Licensing, LLC.
• För DTS-patent se http://patents.dts.com. Tillverkad under licens från DTS, Inc. DTS, symbolen & DTS och symbolen tillsammans är registrerade varumärken och DTS Digital Surround är ett varumärke som tillhör DTS, Inc. © DTS, Inc. Med ensamrätt.
• Designed with UEITM Technology Under License from Universal Electronics Inc. Portions © UEI 2000 – 2014
• Bluetooth ordmärket och -logotyperna® ägs av Bluetooth SIG, Inc. och all användning av sådana märken av Sony Corporation sker under licens. Övriga varumärken och varunamn tillhör deras respektive ägare.
• DiSEqC™ är ett varumärke som tillhör EUTELSAT. Denna TV stödjer DiSEqC 1.0. Denna TV bör inte användas för att manövrera motorstyrda antenner.
• TUXERA är ett registrerat varumärke som tillhör Tuxera Inc. i USA och andra länder.

Indholdsfortegnelse

VIGTIG BESKED 2

9 CAM (betinget adgangsmodul)

1.920 punkter (vandret) × 1.080 linjer (lodret)

Mål (Ca.) (b × h × d)

Inkl. tv-fod

KDL-75W855C: 167,7 × 101,6 × 33,0 cm

KDL-65W859C: 145,5 × 89,1 × 26,5 cm

KDL-65W858C: 145,5 × 89,1 × 26,5 cm

KDL-65W857C: 145,5 × 89,1 × 26,5 cm

KDL-65W855C: 145,5 × 89,1 × 26,5 cm

Uden tv-fod

KDL-75W855C: 167,7 × 96,9 × 7,9 cm

KDL-65W859C: 145,5 × 84,3 × 7,8 cm

KDL-65W858C: 145,5 × 84,3 × 7,8 cm

KDL-65W857C: 145,5 × 84,3 × 7,8 cm

KDL-65W855C: 145,5 × 84,3 × 7,8 cm

Vægt (Ca.)

Inkl. tv-fod

KDL-75W855C: 34,9 kg

KDL-65W859C: 24,5 kg

KDL-65W858C: 24,5 kg

KDL-65W857C: 24,5 kg

KDL-65W855C: 24,5 kg

Uden tv-fod

KDL-75W855C: 33,7 kg

KDL-65W859C: 23,4 kg

KDL-65W858C: 23,4 kg

KDL-65W857C: 23,4 kg

KDL-65W855C: 23,4 kg

Dette produktet er produsert av eller på vegne av Sony

Corporation 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan.

Henvendelser relatert til produkt samsvar basert på Europeisk Unions lovgivning skal adresseres til autorisert representant, Sony Belgium, bijkantoor van Sony Europe Limited, Da

Slå på eller slå av TV-en (standbymodus).

DIGITAL/ANALOG

Endre språket på programmet som du ser på nå.

- Angi PIN-koden 9999. (PIN-koden 9999 blir alltid godtatt.)

Avhengig av hvilket land/hvilken region du velger

Analog: B/G, D/K, L, I

Digital: DVB-T/DVB-C DVB-T2

Satellitt: DVB-S/DVB-S2

Farge/bilde-system

Analog: PAL, SECAM, NTSC3.58 (Kun video), NTSC4.43 (Kun video)

Digital: Se Hjelpeveiledning.

Kanaldekning

Analog: UHF/VHF/kabel, Avhengig av hvilket land/hvilken region du velger.

Digital: UHF/VHF/kabel, Avhengig av hvilket land/hvilken region du velger.

Satellitt: IF-frekvens 950-2150 MHz

Lydutgang

10 W + 10 W

Trådløs teknologi

Protokoll IEEE802.11a/b/g/n

USB HDD-enhetsport (kun 2), USB-port

CAM-spor (Conditional Access Module)

LAN

10BASE-T/100BASE-TX-kontakt
